Строительный фен это: Строительный фен: основные параметры и правила выбора

Содержание

Для чего нужен строительный фен?

Ответ мастера:

Другими названиями строительного фена являются термопистолет, термофен. Такое разнообразие названий появилось совсем не случайно, технический термофен – это один из самых лучших электрических инструментов.

Несмотря на то, что строительный фен внешне и по внутреннему устройству очень похож на бытовой, задачи, которые перед ним ставятся, гораздо важнее и разнообразнее. И строительный фен отлично с ними справляется.

Он используется практически во всех видах работы, для которых нужен локальный нагрев: снятие старого покрытия с потолков, дверей, стен, лужение и пайка мягким припоем, сварки и изгибание пластмасс, линолеума, рубероида, размораживание замерзших труб водопровода. И хотя в инструкции строго сказано, что строительный фен недопустимо применять для сушки волос, многие умельцы используют его с этой целью довольно успешно. Здесь все зависит от сноровки и умения мастера, хотя специалисты рекомендуют воздержаться от таких экспериментов.

Как было сказано ранее, строительный фен похож на бытовой аналог или на ручную дрель. Внутри прибора расположен вентилятор и нагревательная спираль. Она разогревает выдуваемый воздух до необходимой температуры. Отличительными чертами от бытового фена является мощность, которая составляет девятьсот — тысяча двести ватт. Это позволяет разогревать выдуваемый воздух до шестисот пятидесяти градусов Цельсия. Некоторые модели имеют различные насадки. Это значительно расширяет функциональность инструмента.

Как правильно выбирать строительный фен?

Если, приобретая строительный фен, Вы хотите приобрести по-настоящему полезный для хозяйства электрический инструмент, то очень важно обратить повышенное внимание на наличие у понравившейся Вам модели функции плавной регулировки температуры.

Благодаря этой функции, обеспечивается гибкий подход к обрабатываемым поверхностям и материалам. Модели, которые не имеют регулировки температуры, как правило, оснащены несколькими режимами работы и соответствующим переключателем, который позволяет осуществлять работы при среднем или максимальном нагреве.

Строительные фены имеют функцию холодного обдува. Несмотря на то, что такая функция довольно редко встречается, ее наличие не окажется лишней, так как подача холодного воздуха из фена может успешно применяться с целью охлаждения обрабатываемой поверхности.

Для строительных профессиональных фенов характерным является наличие электронной системы, отвечающей за стабилизацию температуры. Благодаря данной функции, стоимость строительных фенов значительно возрастает, так как она позволяет удерживать температуру выдуваемого воздуха на одном уровне, несмотря на нагрузку и продлевает срок эксплуатации нагревательной спирали. Эта функция может быть вполне полезной в случае выполнения серьезных профессиональных работ. Обязательная часть теплофена – это теплозащитный кожух. Он перекрывает сопло, подающее горячий воздух. Это способствует некоторому утяжелению конструкции, но зато исключает возможность получить ожог во время оплавления обрабатываемой детали.

Строительный фен и возможности его применения

Купить фен промышленный недорого для строительных и ремонтных работ. Многофункциональный строительный фен поможет вам качественно и быстро очистить поверхности; набор насадок предназначен для работы с различными материалами. «Алтай Инструмент» — большой выбор строительных и промышленных электроинструментов.

Ремонт любого объекта – от частной квартиры до офисных или производственных помещений – не обойдется без применения электроинструментов. Одним из таких аппаратов является

фен промышленный, который один может заменить несколько инструментов благодаря широкому набору функций. С его помощью вы сможете выполнить работы по снятию старой краски с различных поверхностей, расплавить ПВХ и многое другое.

Конструкция и виды промышленных фенов

Строительные и ремонтные работы – это широкий спектр деятельности, и использование строительного фена может значительно облегчить вам задачу. Для этого вам нужно выбрать качественный инструмент, подходящий именно под ваши цели. Фен промышленный купить лучше у проверенного поставщика для того, чтобы быть уверенным в надежности электроинструмента.

Внешняя конструкция фенов и принцип их действия схожи: благодаря внутреннему нагревательному элементу нагнетается струя горячего воздуха, которая направляется на обрабатываемую поверхность.

Различаются фены по нескольким критериям, и первый из них – это мощность аппарата, которая на разных приборах может быть от 930 до 2300 Вт, а температура струи горячего воздуха достигает 750 ˚С. Чем сильнее мощность, тем, соответственно, шире спектр использования фена и выше его производительность.

В продаже вы можете найти строительные фены с различными типами рукояток. Открытая рукоятка удобнее в использовании, и феном проще манипулировать, но при этом вам потребуется дополнительная защита для рук – плотные асбестовые рукавицы, к примеру. Закрытая рукоятка предотвратит попадание расплавленных частиц материала и горячего воздуха на руки, но использование такого типа инструмента все равно не отменяет наличие защитной спецодежды.

Также строительные фены отличаются по количеству режимов работы, и часто это главный критерий при покупке инструмента. Более дорогие профессиональные фены имеют вмонтированные панели регулирования, где можно постепенно менять температуру воздушной струи. Бюджетные варианты для изменения режимов работы имеют рычаг на рукоятке.

Каждый строительный фен укомплектован набором насадок, благодаря которым значительно расширяется сфера применения данного инструмента. В наборе обычно присутствуют круглая и плоская насадки, сварное зеркало, стеклозащитная насадка и еще несколько разновидностей.

Возможности применения промышленного фена

Спектр использования строительного фена очень широк. Горячий воздух поможет вам спаять пластиковые трубы в системе отопления или садовый ПВХ шланг для полива. Инструмент незаменим при удалении старой краски или лака с разных поверхностей. С помощью фена можно просушивать различные изделия, при воздействии высоких температур изменяется форма материала и формируются плавные изгибы. Строительный фен также используют для сварки линолеума. Кроме того, существует нестандартная область применения этого инструмента, к примеру, разморозка холодильника, дезинфекция клеток для животных и даже разжигание костра.

Профессиональный строительный фен – это покупка, которая обязательно оправдает себя и значительно облегчит вам работу. При выборе фена отдавайте предпочтение проверенным производителям и надежным магазинам, так вы застрахуете себя от приобретения некачественного инструмента, который быстро выйдет из строя. Интернет-магазин «Алтай Инструмент» предлагает вам широкий выбор надежных профессиональных фенов по доступным ценам. Купить

фен промышленный в Барнауле вы сможете у нас на сайте интернет-магазина «Алтай Инструмент».

Строительный фен для использования в быту

Строительный фен обладает большим сходством с бытовым феном. Однако назначение обоих устройств существенно различается. Причем задачи строительного фена намного важнее, чем сушка и укладка волос.

Строительный фен считается наиболее функциональным среди электроинструментов.

Он выполняет огромный спектр задач, список которых практически бесконечен. Удаление лакокрасочного покрытия с изделия, пайка пластмассы, резка линолеума, склеивание деталей, размораживание поверхностей с последующей продувкой и многое другое. Устройство справляется с любой работой, требующей мощного точечного нагрева. Строительный фен может заменить паяльную лампу, работа которой может быть опасной. Термофен не нуждается в дополнительном топливе и нагнетает горячий воздух при помощи электричества. Конструктивная особенность строительного фена ненамного отличается от стандартного парикмахерского фена. Отличия заключаются в мощности устройства, температуре воздуха и полезной производительности. Остановимся подробнее на основных характеристиках, знание которых позволит определить наиболее оптимальную модель строительного фена.

Если вы хотите приобрести действительно хороший и полезный в быту электроинструмент, следует обратить внимание на наличие некоторых функций. К примеру, функция плавной регулировки температурного режима. Эта функция позволит наиболее деликатно обрабатывать материал. Присутствие данной функции существенно расширит возможности строительного фена. Даже материалы одного вида могут обладать разной температурой плавления. Плавная регулировка температурного режима позволит избежать преждевременной порчи материала. Строительные фены без регулировки оснащаются переключателем, который выдает определенную температуру воздушного потока. Это существенно уменьшает возможности термофена, поскольку температурный режим становится строго фиксированным.

Строительные фены могут оснащаться функцией холодного обдува. Это довольно редкая функция, которая присутствует только в профессиональном оборудовании. Применяется при работе с различными температурными режимами. Каждая модель оборудования обладает собственным конструктивным решением функции холодного обдува. Некоторые термофены обладают вторым соплом. В остальных термофенах отсутствует нагрев спирали. Последний вариант наиболее предпочтительный. Перед выключением устройства необходимо установить минимальную температуру воздушного потока. Вариант без нагрева спирали позволяет сэкономить время на охлаждение.

Профессиональные термофены оснащаются электронной системой стабилизации температуры. Стоимость такого инструмента увеличивается. Но и плюсов становится больше. Система позволяет контролировать температуру воздушного потока при любой нагрузке. Наличие электронной системы стабилизации позволяет увеличить срок эксплуатации спирали накаливания и всего устройства в целом. Однако слишком строгих требований к системе предъявлять не стоит. Незначительные отклонения температуры все-таки присутствуют. Стоит отметить, что более современные устройства оснащаются дополнительным дисплеем или индикатором температуры. Это достаточно удобно при проведении сложных профессиональных работ.

С точки зрения безопасности строительного фена неотъемлемым элементом конструкции является теплозащитный кожух. Он закрывает сопло поступления горячего воздуха и защищает от возможных ожогов и повреждений пластиковых изделий. Термофен может оснащаться рукояткой закрытого или открытого типа. Первый вариант предполагает защиту инструмента от потока горячего воздуха и возможных брызг расплавленного пластика. Второй вариант более компактный, но менее безопасный. Выбор остается за покупателем. В любом случае производитель стремится произвести более безопасное и максимально полезное устройство.

Некоторые строительные фены производятся с петлей на сетевом шнуре. Большинство пользователей не придает значения этой детали. Эта незначительная мелочь позволит уберечь устройство от падения и продлит его службу. Лучше повесить термофен на крючок, чем оставлять его в вертикальном положении.

С основными функциями термофенов мы познакомились. Однако это не является основополагающим фактором выбора того или иного устройства. Любой термофен оснащается форсунками нескольких видов. Каждая из них применяется для конкретной цели. Самые распространенные круглые форсунки применяются для пайки металла и пластика. Плоские форсунки удаляют старое лакокрасочное покрытие, шпаклевку, обои, различные виды пластика. Форсунки режущего типа предназначены для фигурной резки пенопласта. Рефлекторные и сварные форсунки применяются для разогрева и сварки пластиковых труб и шлангов.

Работа с термофеном достаточно проста и не требует дополнительных навыков. Существуют некоторые правила, соблюдение которых продлит службу любому строительному фену.

Для работы в полную мощность термофен должен поработать на холостых. Перед выключением необходимо установить минимальную температуру воздушного потока и дать фену поработать без нагрузки. Температурный режим должен строго соответствовать виду выполняемой работы. Для предотвращения нагрева устройства не стоит закрывать вентиляционное отверстие забора воздуха. Материалы, содержащие хром или свинец, выделяют токсичные пары, которые опасны для человека.

Не стоит применять термофен для парикмахерских работ. Он работает совсем с другими мощностями и может быстро испортить любую прическу.  В завершении материала стоит отметить, что не нужно приобретать первый попавшийся инструмент. Необходимо осуществить выбор как минимум из нескольких устройств.

Особенности выбора и использования строительного фена

Другой важный параметр — максимальная температура нагрева воздуха и возможность ее регулирования. Желательно, чтобы фен имел 2-3 температурных режима, поскольку для разных материалов и задач требуется разный нагрев. В дорогих моделях предусмотрена плавная регулировка температуры в заданном диапазоне — это позволяет более точно настроить инструмент для выполнения конкретной задачи.

Хорошо, если в комплектацию устройства уже входят несколько сменных насадок на сопло, имеющих разное предназначение. Если нет — такие насадки желательно докупить отдельно, благо их ассортимент позволяет подобрать подходящий вариант для любой модели устройства.

При выборе желательно обратить внимание и на внешний вид инструмента. Предпочтительны модели с закрытой рукояткой, которая снижает риск прикоснуться к раскаленному соплу и обжечься во время длительной работы. Кроме того, сопло должно быть закрыто специальным защитным кожухом. Очень удобен такой вариант конструкции, когда во время перерыва в работе фен можно поставить вертикально: тогда раскаленная насадка не испортит поверхность, на которой располагается инструмент.

Меры безопасности при работе со строительным феном

  • Все манипуляции с феном должны выполняться только в помещениях с хорошей вентиляцией.
  • Из рабочей зоны необходимо убрать легковоспламеняющиеся предметы.
  • Голова пользователя не должна находиться на уровне сопла инструмента.
  • Нельзя включать прибор сразу на полную мощность, а новый инструмент нужно сначала включить на10-15 минут «вхолостую».
  • Каждые 15-20 минут необходимо делать перерыв в работе и давать инструменту остыть.
  • Перед выключением фен также должен поработать вхолостую на малых оборотах 2-3 минуты.
  • Категорически запрещен контакт термофена с водой и иными жидкостями.

Зачем нужен строительный фен — область применения!

В современном мире представлено огромное количество разнообразных технических устройств и приспособлений, которые призваны решать те либо иные задачи. Есть универсальные средства, а есть и узкоспециализированные технические устройства, которые способны выполнять только одно функциональное действие. При таком большом разнообразии технических устройств иногда возникает логичный вопрос: «Какая область применения того либо иного инструмента?!». В контексте данного статейного материала мы поговорим об области применения строительного фена и зачем же он нужен и где используется. Строительный фен либо, как его еще называют промышленный фен, либо термопистолет — это универсальный, многофункциональный инструмент, который используется, как в бытовом, так и профессиональном сегменте для решения различных задач. Основной функциональной задачей промышленного фена является генерация воздуха определенной температуры. В стандартных моделях нагревание воздуха осуществляется за счет нагревания спирали, а генерация воздушного потока за счет вращения вентилятора.

Области применения строительного фена:

  • — Удаление лакокрасочных покрытий;
  • — Обогрев и осуществления продувки предметов и плоскостей;
  • — Сушка строительных смесей и лакокрасочных покрытий;
  • — Пайка металлических изделий;
  • — Для обогрева и с целью последующей обработки деревянных поверхностей;
  • — Плавка пластика;
  • — Клейка пленки;
  • — Удаление воска;
  • — Осуществление разморозки определенных элементов;
  • — Розжиг костров;

Из выше перечисленного становится определенно ясно, что область применения строительного фена очень большая и постоянно расширяется, так как технологии обработки материалов и поверхностей совершенствуются в непрерывном режиме. Также стоит отметить, что промышленные фены комплектуются насадки для осуществления направления воздушного потока в определенном русле. На рынке строительно инструмента представлено большое количество строительных фенов с различными техническими характеристиками. В нашем каталоге Вы сможете подобрать отличный промышленный фен по оптимальной цене в Украине.

Как выбрать строительный фен

Общие сведения о строительном фене

Универсальным устройством, которое позволяет выполнять самые разнообразные строительные задачи, является строительный фен, или термофен. Среди основных задач, которые выполняет термофен, это удаление старой покраски и лаков, паяние металлов, сваривание плёнки, придание формы пластиковым трубам, деформация полимерных строительных материалов, резка и разогревание рубероида, лужение и удаление олова, монтирование термоусадочной изоляции, разморозка водопроводов, растапливание составов, запрессовка и множество других.

В основном строительный фен необходим там, где нужно воздействовать на структуру материала. Строители сравнивают термофен с домашним феном, только температура воздействия гораздо выше.



Виды строительных фенов

Термофены можно разделить на несколько видов, каждый из которых имеет свои достоинства и недостатки.

Первый вид строительных фенов – простой термофен. Как правило, простые термофены обладают двумя ступенями регулировки температуры. Поэтому необходимая температура задаётся посредством изменения расстояния между насадкой строительного фена и обрабатываемым материалом. К примеру, температура воздуха, выдуваемого из строительного фена, на расстоянии 8 см уменьшается вдвое от установленного значения.

Второй тип термофенов – фены, имеющую электронную системы регулирования температуры. Это позволяет более точно настроить необходимые параметры для обработки материала, как настройка и поддержание необходимой температуры. Между тем, температура, выходящая из насадки строительного фена, сильно колеблется в зависимости от типа конструкции насадки и условий работы. Высокая точность настройки достигается путём установки на насадке температурного датчика совместно с электронной системой регулирования.

Третьим типом промышленных фенов выделяют фены, у которых есть светодиодный индикатор фактической температуры. Благодаря такому индикатору можно точно узнать температуру на выходе из насадки в некоторый момент.
Специалисты настоятельно рекомендуют опробовать работу промышленного фена на кусочке обрабатываемого материала и достигнуть оптимального режима работы.

Независимо от типа строительного фена принцип работы и конструкция термофенов примерно одинакова. Корпус выполняется из термоустойчивого пластика. В корпусе находится керамический изолятор, в котором находится спираль, доводящая воздух до необходимой температуры. В этот момент электромотор с высокими оборотами нагнетает воздух в определённом направлении.

С помощью сопла можно формировать исходящий поток, в зависимости от типа работы.

К силовым характеристикам относятся такие параметры как максимальная температура подаваемой воздушной струи и производительность, т.е. количество подаваемого воздуха. Максимальная температура, которой можно добиться, это 600-650 градусов. В названии инструмента указывается максимальная температура, например AEG PT 600 EC. Но некоторые производители выпускают очень мощные термофены, температура которых достигает 750-800 градусов.

Среднестатистический фен имеет производительность, варьирующуюся в пределах 200-650 литров в минуту. Порой её можно регулировать, что указывается в названии агрегата, например, Metabo HE 2300 Control.

Производители дешёвых моделей не компонуют строительные фены различными дополнительными характеристиками, которые можно регулировать. Характеристики термофенов взаимозависимы, поэтому их можно изменить при каждой перенастройке строительного фена. Такой инструмент хорошо сбалансирован.

Совершенно очевидно, что чем выше максимальная температура и производительность, тем мощнее промышленный фен. Но мощный фен потребует солидную суммарную мощность термофена в пределах 500-2500 ватт. Некоторые аппараты потребляют около двух кВт, что нагружает электрическую сеть.



Как выбрать промышленный фен?

При выборе данного строительного агрегата необходимо обратить внимание на количество уровней регулировки температуры. Соответственно, чем больше режимов регулирования, тем больше видов работы можно сделать. Чтобы отрегулировать температуру, можно воспользоваться рукояткой на ручке устройства или панелью управления. Такой панелью оснащаются более дорогие модели. Посредством панели управления можно плавно изменить температуру и поток выдуваемого воздуха. Благодаря этому расширяются возможности по работе с устройством.

Также при выборе промышленного фена стоит обратить внимание на тип рукоятки. Бывают открытые и закрытые рукоятки. У моделей с открытой рукоятью небольшие размеры. Но в таком случае рука не защищена от горячего воздуха и расплавленного материала. Рукоять закрытого типа благодаря пластиковой пластине надёжно защищает руку от неприятных последствий.

Очень важна мощность промышленного фена. Естественно, чем выше мощность, тем быстрее выполняется намеченная работа. Для удобства и выполнения многообразия строительных работ в комплекте со строительным феном должно идти как можно больше насадок. Второй вариант – возможность купить к данной модели определённые насадки.

У каждой насадки своё назначение, поэтому строители не рекомендуют использовать одну и ту же насадку для разных видов работ.

Прежде чем выбрать строительный фен, необходимо понять, какие цели он будет выполнять. Если термофен необходим для бытовых нужд, то можно приобрести самую простую модель и не обременять себя дополнительными растратами. Такой фен может справиться с основными типами строительных работ.

Если нужно выполнять более специфические виды работы, то стоит присмотреться к профессиональным моделям, оснащённым несколькими режимами регулировки температуры, высокой производительностью и множеством насадок. У профессиональных моделей выше коэффициент полезного действия и срок службы.

Строительный фен — промышленный, профессиональный или бытовой?



Выбрать и купить фен

Строительный фен — это специальный электроинструмент для быстрого склеивания, лужения и припаивания различных материалов. Внешне он во многом напоминает обычный фен для волос, однако назначение и набор функций у них совершенно разные.

Строительный фен применяется для снятия присохшей краски, очистки различных поверхностей, размягчения и спайки пластиковых материалов. В зависимости от мощности и функциональных возможностей различают 3 вида строительных фенов:

  • Промышленный
  • Профессиональный
  • Бытовой

Главная характеристика строительного фена — качество и температура выдаваемого им потока воздуха. Чем выше требуется температура, тем большей мощности и следует покупать электроинструмент. Кстати, на всех строительных фенах есть регуляторы температуры воздуха, с помощью которых можно настраивать горячие потоки под определенные материалы. Также, в зависимости от типа, фен может обладать и другими функциями.

К примеру, на промышленном фене можно изменять не только температуру, но и скорость подачи воздуха. Промышленные инструменты изготавливаются из жеропрочных материалов, поэтому могут работать в течение долгого времени. Если вам нужен инструмент для длительной работы, требующей высокоскоростной подачи воздуха при малом давлении, то вам стоит обратить внимание на представителей именно этого типа фенов.

Профессиональный фен, также называемый техническим, обладает возможностью плавной настройки температуры потока воздуха. Средний потолок температуры — 650-700 градусов по Цельсию. В зависимости от ваших потребностей, вы можете приобрести фен с жк-экраном, набором насадок и т.д.

Бытовые модели, самые слабые среди строительных фенов, обладают ступенчатой регулировкой температуры подачи воздуха. Иными словами, вам на выбор будет предоставлено лишь несколько режимов температуры, из которых вам придется выбирать наиболее оптимальную.

Обычно строительный фен обладает 2-3 режимами работы:

  • Режим максимальной мощности — температура может достигать 500 градусов

  • Обычный режим — 300 градусов по Цельсию и слегка сжатый поток воздуха

  • Режим продувки — для быстрого остужения нагретых материалов.

Бытовой фен не может работать долгое время. После перегрева он автоматически выключается и остужается.

🥇 ▷ Фен простой и недорогой конструкции YTL-015 »✅

В руках простой и недорогой строительный / монтажный / технический термофен YTL-015. Инструмент применяется в строительных и ремонтных работах для удаления лакокрасочных покрытий, мастик и т. Д., Он не будет лишним при озеленении, формовании, усадке, выпаривании крупной стружки и многих других ситуациях, когда требуется отапливать какой-то локальный участок.

Фен можно сушить, нагревать клеи, металлические компаунды, придавать форму деталям из термопласта, паять и олово, оттаивать трубы для воды.

Характеристики:

Вес: 855 г

Размер коробки: 256 мм x 115 мм

Источник питания: 220 В-240 В, 50 Гц-60 Гц, 1500 Вт

Расход воздуха: 450 л / мин

Рабочая температура: 300 ℃ (низкая режим) 500 ℃ (верхний режим)

Диаметр сопла: 35,3 мм

Опции: термофен, 4 сопла, инструкция

Фен поставляется в картонной коробке с минимумом информации, но вы можете видеть, что есть несколько вариантов фена этого производителя. Коробка немного пострадала во время путешествия, но содержимое не утеряно.

Фен и насадки были упакованы в личные полиэтиленовые пакеты.

В инструкции подробно показаны области применения фена, напоминаются меры предосторожности и ситуации, когда фен использовать нельзя.

Комплектные насадки для выполнения различных работ изготовлены из стали и хорошо намагничиваются. При их изготовлении сложно как-то напортачить — сделано аккуратно, без заусенцев и прочих непотребностей.

Первое из показанных выше сопел делает воздушный поток ровным и широким (ширина выпускного отверстия 88 мм). Так будет удобно размягчать клеевую основу, битум на большой площади.

Следующая насадка имеет специфическую форму шириной 40 мм.

Остальные две насадки круглые, разной высоты и разного диаметра на выходе.

Первый имеет внешний диаметр 15 мм, внутренний 9,6 мм, второй 23,2 и 21 мм.

Качество изготовления пластиковых деталей самой сушилки среднее, видны следы вспышки и есть специфический запах. Не сильно, но все же есть.

Фен достаточно большой, корпус имеет текстуру выскальзывания из рук. Обычная длина провода для такой техники — 1,4 метра. Вилка для европейских розеток.

Длина ручки 115 мм, на ней спереди трехпозиционный переключатель, а в нижней части — стальная петля для подвешивания и крепления на горизонтальной поверхности.

Петля не болтается, а надежно фиксируется в пазах на корпусе.

Задняя заглушка без отверстий вращается свободно, но не выпадает из корпуса фена.Есть варианты фенов, в которых вилка выполняет роль регулятора. Но здесь ничего не регулируется — управление осуществляется переключателем на ручке.

На обратной стороне корпуса также расположены воздухозаборники и наклейка с указанием технических характеристик.

Стальная насадка, в которой спрятан нагревательный элемент, из соображений безопасности закрыта пластиковым кожухом.

Выход из сопла выполнен сеткой, а за ней виден диффузор, установленный на «кукурузе» ТЭНа.

Размеры фена: длина 25, высота 18 см.

Фен весит 620 грамм — рука не устанет.

Диаметр сопла в месте износа сопел 35,4 мм.

Для осмотра изнутри сначала нужно снять защитный кожух вокруг насадки.

Насадка с ТЭНом на выходе из корпуса дополнительно фиксируется стальным кольцом, поэтому люфт в корпусе отсутствует.

Основные части электрической цепи фена соединяются винтовыми зажимами и клеммами.В корпусе много свободного места и вполне возможно, что в других моделях оно занято платой контроля расхода и температуры.

Отвинтив два самореза, можно снять крепежный двигатель и отсоединить двигатель и форсунку от нагревательного элемента. Маркировки на двигателе найти не удалось.

Между нагревательным элементом и соплом помещается слюдяная прокладка. Надежность крепления ТЭНа в патрубке обеспечивается четырьмя жесткими проволоками, идущими к нему и прижатыми пластиковым фланцем.

К сожалению, термопредохранителя на случай аварийной остановки двигателя я не обнаружил, и такая ситуация неминуемо приведет к списанию перегорания, поэтому следить за этим моментом нужно.

Вторым не очень приятным моментом стало низкое качество форм для литья под давлением — практически везде были следы мигания, в том числе в решетках для проникновения забортного воздуха по бокам корпуса внутрь к двигателю и ТЭНу. Поскольку это могло привести к перегреву нагревателя, заусенцы пришлось удалить.

Испытания на потребляемую мощность и температуру воздушного потока проводились в вертикальном положении с использованием держателя на ручке. Причем фен был устойчивым и не скользил по поверхности, т.е. вибрация при работе фена совершенно не значительна.

В данной модели фена почему-то в первом положении переключателя включается максимальная температура нагрева и максимальные обороты двигателя, а во втором минимальные. На мой взгляд, логичнее было бы поступить наоборот, хотя это можно исправить, перевернув тумблер.

Экспериментально установлено, что максимальная температура в любом положении переключателя фиксируется термометром на расстоянии около одного сантиметра от сопловой решетки в центре.

Так во втором положении переключателя (минимальное) потребляемая мощность составила 913 Вт, а температура подачи — 369 градусов.

В первом положении переключателя (максимальное) фен потреблял 1228 Вт, нагревая поток воздуха до 406 градусов. Мощность не доходила до 1500 ватт, но в сети не было 240 предельно допустимых вольт, но вроде бы заявленная мощность 1500 ватт измерялась при таком значении напряжения.

Я достиг температуры, указанной на странице продукта, в 800 градусов, используя насадку с наименьшим диаметром. При этом фен как минимум нагрел воздух до 669, а на максимум до 827 градусов, т.е. достижимы заявленные 800 градусов, а заданную температуру воздуха можно выставить, поменяв насадку и расстояние до обогрева. объект.

Первое практическое применение проводилось на старой материнской плате при выпаивании северного моста VT8363A.

Разогрев занял не более минуты, и близлежащие компоненты не пострадали.Компоненты меньшего размера паяются еще быстрее.

Однако это не специализированное использование инструмента, его основная область применения по-прежнему — пластмассы, трубы, краски и мастики.

Получается нанести термоусадку намного аккуратнее, чем другими методами (зажигалкой, паяльником и т.п.).

Пластиковые бутылки при нагревании дают хорошую усадку и полоски из нее в виде веревки или пакли. С помощью такой водоотводной планки можно надежно соединить любую садовую конструкцию, а колонны труб защитить от влаги обрезками пластиковых бутылок.Реквизит на фото не казистский, а показан только принцип.

Удалять старую краску феном намного удобнее и безопаснее, чем использовать газовую горелку или паяльную лампу.

Ну, а без спичек / зажигалок и запальной жидкости растопить шашлык проще.

Поработав некоторое время с феном, я заметил, что тот специфический запах, который присутствовал изначально, полностью исчез. Существенного нагрева корпуса нет. Отсутствие электронного контроля температуры можно компенсировать применением разных форсунок.

Актуальные цены:

Лучший строительный фен для коммерческого и домашнего использования Горячие товары 10% скидка

Если вы ищете лучшие варианты строительного фена , изучите Alibaba.com и откройте для себя неограниченные возможности с этой невероятной коллекцией. Выбор этого выдающегося строительного фена удивительно разнообразен, поэтому вы всегда сможете найти наиболее подходящий для себя. Независимо от типа волос, с которыми вы имеете дело, вы получите подходящий строительный фен и отличные предложения.

Строительный фен отличается не только эффективностью, но и долговечностью. Они производятся с использованием прочных материалов и инновационных технологий, которые продлевают срок службы и обеспечивают максимальную производительность. В то же время строительный фен прост в использовании и обслуживании, поэтому сушка волос станет легкой задачей и сэкономит вам много времени. Строительный фен имеет отличную мощность, что гарантирует их пользователям максимальную эффективность.

На сайте Alibaba.com все строительные фены оснащены превосходными двигателями, которые могут похвастаться повышенной эффективностью. Они потребляют меньше электроэнергии при оптимальной эффективности. Соответственно, строительный фен дает вам возможность сэкономить электроэнергию и ваши общие расходы, связанные с их использованием. В этом строительном фене вы также обнаружите функции регулировки температуры, чтобы вы всегда получали правильную температуру, необходимую для сушки волос, в соответствии с доступным временем.

Пусть ваши деньги принесут вам максимальную пользу, вложив средства в эти замечательные продукты, которые упрощают сушку волос. Оцените потрясающий фен для волос на сайте Alibaba.com и убедитесь, что он стоит каждого потраченного вами доллара. Как деловой человек, воспользуйтесь еще лучшими предложениями, разработанными для оптовиков и поставщиков Construction Фен для волос .

Пассивный дом: топи феном!

Поразительная энергоэффективность…превосходный комфорт.

Снизьте потребление энергии на отопление и охлаждение на 90% и наслаждайтесь удивительным комфортом с пассивным домом. Температура в салоне всегда ровная и постоянная … да, в том числе и перед окнами … а воздух всегда свежий и чистый.

One Sky Homes сертифицирован Институтом PassivHaus в Германии и PHIUS в США как Certified Passive House Designers. Мы специализируемся на проектировании / строительстве пассивных домов.

См. Наши списки сертификатов в Институте PassivHaus, Германия

См. Наш список сертификации на PHIUS.

Изображение предоставлено www. passiv.de

One Sky Homes полностью соответствует концепции пассивного дома и включает стандарт пассивного дома в свои высокопроизводительные дома, включая проекты домов с нулевым потреблением энергии.OSH — один из немногих профессионалов в области проектирования и строительства зданий в районе Залива, прошедших тщательную подготовку по методам и методам реализации PH. Она является сертифицированным проектировщиком пассивных домов под эгидой Института пассивного дома США и международного института пассивного дома в Дармштадте, Германия. .

Обозначение «Пассивный дом» — это строительный стандарт и концепция строительства, которые соответствуют высочайшим стандартам энергоэффективного строительства, доступным сегодня в мире.Эта концепция, зародившаяся в Северной Америке в конце 1970-х годов как «супер-изолированный дом», получила дальнейшее развитие в Северной Европе в ответ на строгие энергетические стандарты для новых зданий, введенные шведским правительством в 1988 году. В 1990 году был разработан первый прототип. и построен профессорами Бо Адамсоном и Вольфгангом Файстом в Дармштадте, Германия. Сегодня в Европе насчитывается около пятнадцати тысяч пассивных домов, в основном в Германии и Австрии.

Обогрейте дом феном

Стандарт пассивного дома — это методология проектирования, в которой основное внимание уделяется суперизолированной, воздухонепроницаемой конструкции, максимальному увеличению полезного солнечного тепла при минимизации нежелательного тепла летом, использованию непрерывной вентиляции свежим воздухом с рекуперацией тепла для повторного использования тепла, генерируемого внутри, и установке высокоэффективных окон. и двери для минимизации потерь тепла и максимального комфорта пассажиров.

Для обогрева и охлаждения помещений пассивный дом обычно потребляет на 90% меньше энергии, чем дом традиционной постройки. , что означает, что его часто можно обогреть с помощью эквивалента энергии фена. Обычно наблюдается значительное уменьшение размеров и стоимости отопительной системы.

Эта исключительная экономия энергии достигается за счет следующих семи специализированных принципов проектирования и строительства:

Супер изоляция

Чтобы заблокировать или замедлить передачу тепла и поддерживать относительно постоянную температуру внутри здания, оно должно быть заключено в хорошо изолированную оболочку или оболочку.Оболочка пассивного дома включает в себя конструкции стен, крыши и пола, изолированные на уровне, соответствующем конкретному климату, в котором расположен дом, и который соответствует определенным стандартам энергопотребления.

Устранение мостов холода

Тепло быстро выходит из здания по пути наименьшего сопротивления, что приводит к серьезным потерям тепла. Путь легко создается из областей с более высокой теплопроводностью, таких как кромки, углы, соединения и проходы. Целью строительства пассивного дома является блокирование мостов холода путем их изоляции (тепловой разрыв).

Иллюстрация слева: инфракрасное изображение стены, на которой видны холодные участки, вызванные стойками, действующими как мост холода (темные линии).

Инфракрасное фото комплимент foen.tech

Сделайте его герметичным

Цель воздухонепроницаемой среды — минимизировать тепловые потери. Сквозняки, горячие или холодные, вносят большой вклад в кондиционирование пустого пространства.Также проникновение в здание теплого влажного воздуха может вызвать повреждение конструкции из-за конденсации внутри стены. Стандарт пассивного дома обеспечивает герметичность конструкции за счет обертывания неповрежденным непрерывным слоем материалов вокруг всей оболочки здания.

Укажите вентиляцию с рекуперацией тепла.

Традиционные системы HVAC значительно упрощены, уменьшены в размерах и в некоторых случаях устранены в пассивном доме. Вместо этого качество внутреннего воздуха (IAQ) поддерживается меньшей системой вентиляции, называемой печью свежего воздуха.Этот вентилятор с рекуперацией тепла / холода сохраняет энергию, которая уже была произведена в доме, вместо того, чтобы отводить ее наружу. Отмеренное количество свежего воздуха циркулирует внутри птичника, в то же время выкачивая застоявшийся воздух из птичника. Пассивный дом в теплом климате вентилируется с помощью высокоэффективных вентиляторов с рекуперацией энергии (ERV), а в холодном климате — с помощью вентиляторов с рекуперацией тепла (HRV).

Уточняйте высокопроизводительные окна и двери .

Окна и двери существенно влияют на теплопотери в стандартной конструкции. В пассивном доме значение теплоизоляции определяет, какие окна и двери будут использоваться в строительстве. Основные достижения в области строительства включают в себя разработку полностью работающих, высокоэффективных окон с тройным остеклением. Промежутки между оконными стеклами заполнены инертными газами, такими как аргон или криптон, которые обеспечивают лучшую изоляцию, чем воздух.

Оптимизация пассивного солнечного и внутреннего тепла .

Многие проблемы возникают перед проектировщиком пассивного дома при рассмотрении ориентации новой конструкции и того, как это повлияет на ее прирост и потерю энергии. Когда солнечный свет падает на дом или находится в нем, он преобразуется в тепло, поэтому в первую очередь проектировщик должен обратить внимание на области в доме, которые будут чаще всего использоваться жителями, такие как жилые комнаты, кабинеты / кабинеты и спальни. Эти зоны должны быть расположены на южной стороне здания, а гаражи, прачечные и складские помещения должны быть расположены на северной стороне дома.

Пассивное солнечное тепло генерируется через окна, которые должны быть ориентированы для оптимального поступления солнечной энергии. Накладки на крышу и надлежащее затенение могут помочь предотвратить чрезмерное поступление солнечного тепла, но при этом обеспечить приток тепла из-за низких углов солнечного света в зимнее время. Виды участков и ландшафтов могут бросить вызов даже самым креативным дизайнерам, если они не расположены в оптимальном месте для проектирования пассивного дома.

Смоделируйте прирост и потерю энергии с помощью пакета планирования пассивного дома.

Когда-то для расчета баланса энергии в зданиях требовалось сложное моделирование, но теперь пакет пассивного планирования дома (PHPP), структурированный в виде электронных таблиц инструмент проектирования, помогает дизайнерам и архитекторам надежно рассчитывать балансы тепловой энергии, распределение тепла, а также предложение и спрос на энергию с использованием управляемых данных Вход.Программа PHPP с надежной точностью может описать тепловые характеристики здания в конструкции неконструированного пассивного дома.

Фен Браун схема соединения спиралей. Качественный ремонт строительного фена своими руками.

  • Основные поломки и их причины
  • Ремонт фена: правильная диагностика и лечение

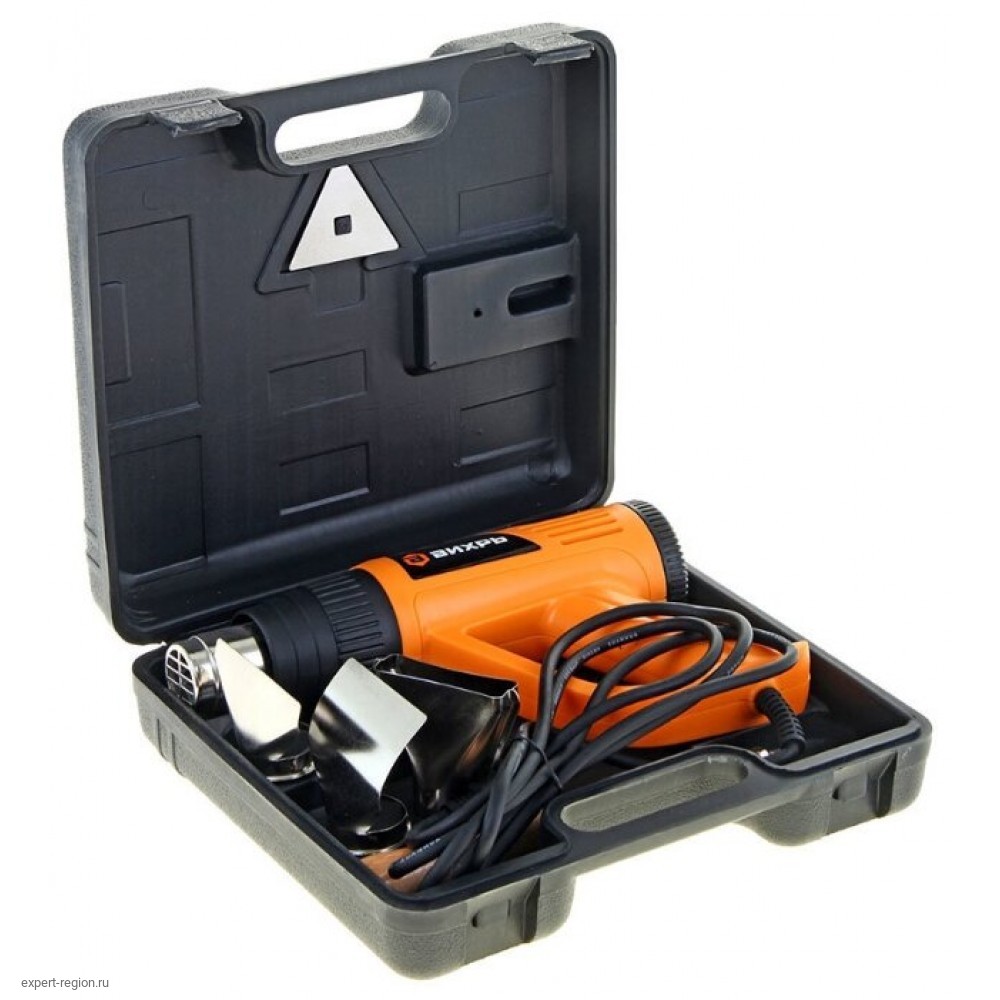

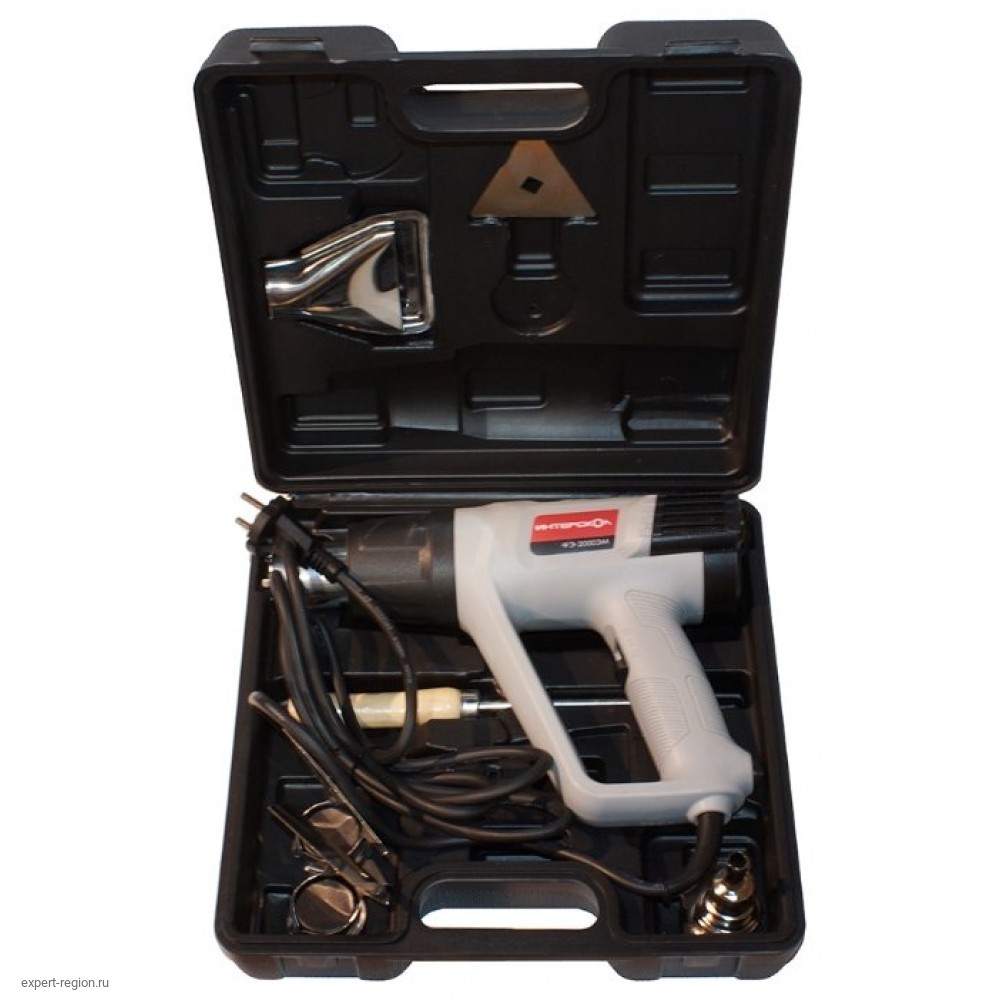

С помощью строительного фена можно нагреть старый лак или краску, чтобы удалить их с поверхности. При строительстве его используют для пайки металла, а также для облегчения работы с пластиковыми трубами. Они в разогретом состоянии хорошо поддаются изгибанию. Этот инструмент очень прихотлив, и в случае неправильной эксплуатации его придется ремонтировать, а это задача не из легких.

Рассмотрим, как сделать ремонт строительного фена своими руками. За такой услугой человек всегда может обратиться в специализированные сервисные центры, но это не всегда целесообразно. В некоторых случаях поломку можно диагностировать самостоятельно, соответственно и отремонтировать строительную сушилку.Перед этим обязательно ознакомьтесь с устройством устройства. Так как это начало инструкции.

Устройство и его основные принципы

Если открыть устройство, то можно найти небольшой двигатель, нагревательный элемент и вентилятор. Нагретый воздух выходит через сопло. Все очень просто. В основном по структуре не отличается от обычного фена. Единственное отличие — более высокая мощность устройства. Производительность оборудования зависит от того, сколько литров воздуха оно может пропустить через себя за 1 минуту.Многие представленные сегодня на рынке модели фенов имеют ряд дополнительных функций. К ним относятся:

  • регулировка температуры;
  • регулировка расхода воздуха;
  • выбор желаемого режима работы;
  • многочисленные дополнительные насадки, которые существенно упростят работу с тем или иным материалом;
  • светодиодный индикатор, определяющий температуру нагрева.

Конечно, это далеко не все возможности строительного фена.Есть и другие. Всегда следует помнить, что чем их больше, тем сложнее будет отремонтировать.

Вернуться к содержанию

Основные поломки и их причины

Выход из строя такого инструмента может произойти в любой момент его эксплуатации. Особенно неприятно, если это происходит на пике строительных работ. В большинстве случаев это вина самого человека, который зачастую небрежно относится к электроинструменту. Основные поломки — перегиб шнура питания, неисправность кнопки включения на инструменте и терморегулятора.Конечно, поломок глобального характера может быть и больше.

Например, может выйти из строя двигатель или вентилятор. Нагревательный элемент в этом плане не вечен. Большинство неисправностей можно диагностировать самостоятельно, но есть и такие, которые необходимо обнаруживать в течение длительного времени. В такой ситуации лучше всего обратиться в специализированный сервисный центр.

Если человек уверен в своих силах, то починить фен сможет самостоятельно.

К наиболее сложным неисправностям относятся отказ двигателя или вентилятора.В большинстве случаев они подлежат замене, к тому же сложно найти необходимые запчасти.

У любого фена есть крыльчатка и ТЭН. Крыльчатка всасывает воздух с одной стороны сушилки, после чего он дует на нагреватель и выходит уже горячим с другой стороны. Также фен имеет переключатель режимов и элементы защиты ТЭНа от перегрева.

1 — рабочее колесо; 2 — электродвигатель; 3 — подогреватель; 4 — тепловая защита; 5 — переключатель режимов; 6 — кабель питания

В отечественных фенах вентилятор собран на коллекторном двигателе постоянного тока, рассчитан на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт).Для питания мотора используется отдельная спираль. Постоянное давление получают от диодного моста, установленного на выводах электродвигателя.

Нагреватель фена представляет собой собранный из негорючих и непроводящих пластин каркас, на который намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы имеет фен.

Вот как это выглядит:


Спираль намотана на термостойкий каркас

Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха.Если катушка перегреется, она может перегореть или возникнуть возгорание. Поэтому сушилка предназначена для автоматического отключения при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещенных на биметаллической пластине. Термостат находится на нагревателе ближе к выходу из сушилки и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластина размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает контур.


Термостат выделен красным

Иногда тепловой предохранитель также используется в качестве дополнительной защиты. Он разовый и при превышении определенной температуры сгорает, после чего его нужно менять.


Плавкий предохранитель, внешний вид

Чтобы лучше понять принцип работы фена, вы можете посмотреть эти два видео (см. Первое видео с 6-й минуты):

Видео: как работает фен

Видео: что внутри фена

Принципиальная схема


Фен бытовой

Схема большинства бытовых фенов близка к приведенной выше. Рассмотрим это подробнее. Нагреватель состоит из трех спиралей: h2, h3 и h4. По спирали h2 подводится питание к двигателю, спирали h3 и h4 служат только для обогрева. При этом сушилка имеет три режима работы. В верхнем положении цепь SW1 обесточена. Беременным> фен работает на минимальной мощности: питание подается через диод VD5, отсекающий одну полуволну переменного напряжения, включена только одна нагревательная катушка h3 (не на полную мощность), мотор вращается на малой оборотовБеременным> фен работает на средней мощности: диод VD5 закорочен, в цепь попадают обе полуволны переменного напряжения, катушка h3 работает на полную мощность, мотор вращается с номинальной частотой вращения. Беременным> сушилка работает на максимально возможной мощности, так как подключается спираль h4. При нажатии> змеевики h3, h4 выключаются, а мотор продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы C2, C3 снижают уровень помех, которые неизбежно возникают при работе коллекторного двигателя. F1, F2 — термопредохранитель и термостат.

Как разобрать фен

Внимание! Перед разборкой отключите фен от розетки!

Детали корпуса фена крепятся между собой саморезами (шурупами) и специальными зажимами. Головки винтов часто имеют нестандартную форму: звездочка, знак плюс, вилки. Поэтому вам могут понадобиться подходящие биты для отвертки. Защелки же, в свою очередь, иногда очень сложно вытащить из розетки, а иногда даже опытные мастера их отламывают.Иногда пазы под крепежные винты закрываются наклейками, пластиковыми крышками или пластиковыми заглушками. Пробки удаляются острым предметом, например, ножом или иглой. При этом велика вероятность немного затереть корпус и заглушки. Правда, фен от этой работы хуже не станет. Иногда половинки корпуса склеивают. В этом случае придется их разрезать ножом или скальпелем, а после ремонта склеить (например, эпоксидным клеем).

Пример разборки фена вы можете увидеть в этом видео:

Видео: как разобрать и отремонтировать фен Скарлет

Типичные неисправности: ремонт своими руками

Рассмотрим самые частые неисправности фена:

Погоня за холодным воздухом

Возможные неисправности: перегоревшая спираль

Что делать:

Как правило, разрыв виден невооруженным глазом даже без мультиметра. Восстановить спираль можно несколькими способами:

  1. Отломанные концы спирали можно поместить в тонкую латунную или медную трубку и сжать плоскогубцами.
  2. Спираль опирается на раму из жаропрочных непроводящих пластин. В такой пластине аккуратно проделайте острым предметом круглое отверстие диаметром примерно 2-3 миллиметра, вставьте в него короткий болт с шайбой, залейте обломанные концы спирали под шайбу и затяните.
  3. Бросьте один болтающийся конец за другой.
  4. Оборванные концы можно просто скрутить. Следует отметить, что третий и четвертый методы менее надежны, чем первые два. Дело в том, что при соединении болтающихся концов рывком и закруткой ремонтируемая часть спирали имеет повышенное сопротивление и поэтому перегревается и быстро выгорает на том же месте.
  5. Разберите фен-донор (конечно, если он у вас есть) и заберите оттуда.
  6. (не для всех): спиральку можно намотать самостоятельно.Где взять нихром? Например, заказ в Китае.
  7. можно купить готовую спираль. Чтобы найти нужный тип в браузере, выполните поиск>. Спирали бывают разной вместимости и продаются в пакетах по несколько штук.

Примеры ремонта спирали вы можете увидеть в видео:

Видео: ремонт фена Viconte VC-372 (прогоревшая спираль)

Видео: где можно купить нихром

Не включается, т.е.е. не нагревается и вентилятор не крутится

Возможные неисправности: нет питания, т.е. проблема с кабелем питания

Как ремонтировать:

Сначала внимательно осмотрите кабель от вилки питания к корпусу: явных повреждений нет. Если есть, удалите поврежденный участок и припаяйте концы кабеля. Возможно, это во всем виноват и фен заработает. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен Scarlet .

Крыльчатка не вращается и не вращается на низких оборотах

Возможные неисправности: неисправен двигатель или на его вал намотан волос.

Если волосы намотаны на ось электродвигателя, для их удаления необходимо демонтировать крыльчатку. Вам также потребуется снять крыльчатку, если вы собираетесь смазать вал двигателя или заменить его. Как это сделать, вы можете увидеть в этих двух видео:

Видео: снятие крыльчатки с осушителя

Видео: как снять вентилятор с мотора сушилки

Также в некоторых случаях можно захватить пальцами основание крыльчатки и, потянув, снять ее.

Что касается проверки двигателя, то автор считает, что лучший способ с точки зрения безопасности — это разобрать двигатель и подключить его к подходящему источнику питания с защитой от короткого замыкания. Если мотор не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придется покупать новый двигатель (хотя старый можно перемотать, это, наверное, имеет смысл только в качестве развлечения). Если двигатель сильно искрит, вам также необходимо купить новый.Растирание спиртом в этом случае, если и помогает, то ненадолго. Один из вариантов приобретения нового двигателя: заказ в Китае (ищите>).

Фены с функцией ионизации воздуха и инфракрасными приборами

Ионизированные фены — при включении этого режима они выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, что делает их гладкими и не пересушивает. Для создания отрицательных ионов используется специальный модуль, расположенный в ручке фена.Выходящий из этого модуля провод находится в зоне нагревателя. Воздух ионизируется при контакте с этим проводником.

Диагностировать исправность модуля ионизации без специальных приборов можно по косвенным признакам. Если вы больше не чувствуете разницы, когда модуль ионизации включается и выключается — и вы уверены, что на модуль поступает нормальное напряжение питания — значит, модуль неисправен. Далее необходимо найти модуль на нужное напряжение и подходящий размер.Посмотрите еще раз в Китае.

Фотогалерея: примерный тип ионизационных модулей

Инфракрасные фены Сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы намного быстрее обычных фенов. Вместо нихромовой спирали используют инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция аналогична конструкции обычного фена.

Видео: инфракрасный фен h3d

Чтобы разобрать и отремонтировать фен, не нужно быть сертифицированным специалистом.Достаточные знания школьного курса физики и наличие прямых рук, растущих из нужного места. Дерзайте и все, что у вас есть!

В быту используется большое количество электроприборов, призванных облегчить жизнь обывателя. Но любая техника со временем может дать сбой. Ремонт фена можно легко провести своими руками в домашних условиях, не обращаясь за помощью в сервисный центр.

Фен — это устройство, которое используется для сушки и укладки волос.Он состоит из следующих конструктивных элементов:

  1. Двигатель;
  2. ТЭН — нагревательная деталь;
  3. Вентилятор;
  4. Тепловая защита;
  5. Кабель питания;
  6. Регуляторы (обороты вентилятора, температуры и др.).

Принцип работы бытовой сушилки основан на низковольтном коллекторном двигателе, работающем на постоянном токе. Для включения устройства в его конструкции используется специальная понижающая спираль, которая способствует падению напряжения до необходимого уровня.Устанавливается внутри обогревателя. С помощью диодного моста напряжение выпрямляется. У двигателя стальной вал, на котором крепится вентилятор (в большинстве случаев он пластиковый, хотя сейчас есть профессиональные модели с металлическими лопастями). Вентилятор может состоять из двух, трех или даже четырех лопастей.

Фото — дизайн фена

Нагревательный элемент электрического фена представлен в виде спирали с нихромовой проволокой. Он намотан на огнеупорную основу, что повышает безопасность при использовании устройства.При включении сети спираль начинает нагреваться, а установленный за ней вентилятор выдувает теплый воздух из корпуса сушилки. Для защиты от перегрева используется терморегулятор (регулируется во время работы) и термостат. Кроме того, в любом фене установлена ​​кнопка «холодный ветер» или «круто» — при ее нажатии спираль перестает нагреваться, остается работать только двигатель и вентилятор, соответственно, из носа дует холодный воздух.


Фото — фильтр

Следует отметить, что термостат устанавливается далеко не во всей технике.Он предназначен для контроля нагрева блока с нихромом при длительной эксплуатации устройства. Например, это может быть стационарный профессиональный фен (используется в парикмахерских). Когда змеевик нагревается до максимально допустимой температуры, термостат отключает питание. После остывания контакты переключаются обратно.


Фото — Нихром Спираль

Типичные неисправности фена Bosch LCD (Бош), Валера, Скил, Витек, Скарлетт (Скарлет) и др .:

  1. Пахнет гари.Запах может исходить от спирали, упавшей на волосы в результате неаккуратного обращения, либо при сгорании внутренних деталей схемы;
  2. Фен не входит в комплект. Причина может заключаться в поломке двигателя, обрыве шнура питания, отсутствии напряжения в сети;
  3. Производительность снизилась. Мощность устройства зависит от чистоты фильтра, установленного на задней части корпуса. Если он забит, устройство начнет работать с меньшей эффективностью;
  4. Вентилятор вращается очень медленно.Скорее всего, это просто что-то мешает;
  5. Fen Braun (коричневый), Philips (Philips) или Rowenta (Roventa) не нагревается. Причин этого несколько: заблокирована кнопка холодного воздуха, оборвалась спираль, повреждена цепь, не работает термостат.


Фото — модель для сушки волос

Разборка

Перед тем, как приступить к ремонту, нужно знать, как самому разобрать фен Parlux, Saturn, Moser или Jaguar.Ничего сложного в этом нет, нужна лишь инструкция и отвертка:

  1. На корпусе с тыльной стороны два болта. Их нужно открутить и аккуратно снять. В некоторых случаях их больше, убедитесь, что все застежки сняты;
  2. Параллельно можно снять крышку с верхней панели — под ней вентилятор. Большую часть времени он просто прижимается к корпусу, поэтому без проблем выходит, если зажать отверткой;
  3. Под верхней панелью корпуса находится переключатель режимов и кнопка холодного воздуха.Панель имеет несколько проводов. Которые подключаются к цепи контактов. Для дальнейшей разборки их нужно будет снять;
  4. Теперь вы можете вынуть спираль из головки фена. Действовать нужно аккуратно, иначе он может сломаться, снимайте только после того, как убедитесь, что сняли все застежки;
  5. Под спиралью соответственно находится мотор. Доставлять его чаще всего не обязательно, так как практически все неисправности будут заметны сразу в точке подключения двигателя к контактам ТЭНа.Исключение составляет необходимость замены детали, тогда ремонт делается капитальным.

Ремонт

Рассмотрим, как сделать самостоятельный ремонт фена Babyliss, Rowenta Brush Activ, Bosh, Remington и других в домашних условиях. В первую очередь нужно очистить вентилятор и вал двигателя от волос. Они там много ходят даже после нескольких месяцев интенсивного использования. Для этого снимите заднюю верхнюю панель и постригите волосы, а затем просто удалите их пинцетом или пальцами. Ни в коем случае нельзя протирать детали влажной тряпкой — это повредит контакты.Это делается в любом случае, вне зависимости от проблемы.


Фото — вентилятор

Если пахнет гари, то нужно отремонтировать спираль и фильтр. Их можно чистить сухой мягкой щеткой. Просто вытрите зубы из нагревателя и очистите фильтр. Убедитесь, что в процессе чистки контакты не сломаны.


Фото — Очистка

Если фен не включается, то сразу нужно проверить шнур питания. Чаще всего ломается у основания, так как во время работы сушилка много раз вращается в разные стороны вдоль своей оси.Если с ним все нормально, то посмотрите контакты на спиральке. Их может быть 2, 3 или 4. При падении или ударе устройства их иногда распаивают, из-за чего отключается питание двигателя.

Если повреждение связано с вентилятором, то отремонтировать устройство несложно. Первым делом нужно проверить, целы ли лезвия. Конечно, их работоспособность не сильно меняется от их состояния, но если замечены трещины или зазубрины, лучше сразу поменять пропеллер. После этого осмотрите вал.Иногда мелкие детали или другой мусор, блокирующий вал, попадают в носовую часть вентилятора, и он начинает медленно вращаться.

А теперь обсудим причины, по которым профессиональный фен Coifin, Steinel или Lukey не нагревает спираль сухого теплого воздуха. Как мы уже говорили, причин может быть несколько. Например, застряла кнопка холодного воздуха. Принцип его работы следующий: при нажатии кнопки контакты внутри корпуса размыкаются, в результате чего нагревательная спираль перестает работать.Если она все время открыта, то спираль просто не может начать нагреваться. Если проблема не в самой кнопке, а в контакте, то ее необходимо пропаять самостоятельно.

Причина поломки может быть в сломанной спирали, ее ремонт провести немного сложнее, чем чистку. В некоторых моделях он изготовлен из некачественного материала, который легко ломается при ударе. Если на основании нет зазубрин или видимых трещин — его заменяют.

Видео: как отремонтировать спираль в фене

Обзор цен

Не всегда удается отремонтировать сам дом, поэтому многие центры предоставляют услуги по ремонту фена.

Следует отметить, что ни одна мастерская не возьмется на себя производить гарантийный ремонт после самостоятельного вмешательства. Поэтому, если вы не уверены в своих силах, то лучше сразу обратиться к специалистам.

Любому радиолюбителю, как только информацию о том, что он разбирается в электронике, разнесут знакомые, почти все они обращаются за помощью. Ведь при нынешних ценах даже на мелкий ремонт оборудования в мастерской иногда дешевле и выгоднее купить обновку, чем сдавать дешевые вещи для ремонта.Но если у вас есть хотя бы небольшой опыт, такой небольшой ремонт бытовой техники можно, не напрягаясь, провести дома. Практически не имея инструментов, используя для измерений только мультиметр, затрачивая максимум час — полтора времени. В общем, имея всего один мультиметр, из приборов, а главное умение хорошо с ним обращаться, уже можно производить достаточно большое количество самостоятельных ремонтов, самой разной бытовой техники. Сегодня, как обычно, родственники обратились ко мне за помощью в Polaris по сушке волос.

Опытные мастера, прочитав эту статью, конечно же улыбнутся, тут что-то на полчаса, и можно успеть попить чаю), что за час — полтора, но эта статья в первую очередь ориентирована на начинающих домашних умельцы, а не профессионалы своего дела. Что все получается, конечно, намного быстрее. Брал этот ремонт, у меня ушло где-то полчаса. Небольшие трудности возникли только при разборке. Осмотрев фен, я увидел, что в нем использовался винт с прорезью под головку типа Вилка.


Сначала озадачился, если винт нельзя открутить, о ремонте можно было бы забыть. Это с головками под звездочку или крестовину, если надо, если вы сломали прорезь, или просто банально не можете найти подходящую отвертку, еще можно раскатать вариант сверления головки сверлом, зажатым в электродрель патрон. Но у меня, к счастью, есть два набора отверток с разными битами, и одна из битов в одном из наборов подошла.При откручивании винта корпус все равно отказывался открываться. По опыту знаю, что применение силы не всегда самый правильный выход, и если корпус не открывается с применением средней силы, то там есть защелки. Потом достал набор экстракторов для разборки пластин, так как решил не усаживать корпус различными металлическими предметами. Правда, мне это немного помогло, требовалось больше усилий, и этого было недостаточно без помощи перочинного ножа. Наконец, корпус был благополучно открыт.

Фен


Беглый взгляд на внутренности Polaris показал, что сюрпризов не ожидается. С подобными поломками в технике я уже сталкивался, и диагностика неисправностей меня не озадачила. Первым делом зазвонил шнур питания, он оказался целым.


Далее переведите переключатель в 3 положения, подключив щупы к контактам переключателя. На экране мультиметра, который был включен в режиме сначала звукового набора, а затем омметра, иногда вспыхивали цифры чего-то отличного от бесконечности.Что ж, этого мне уже хватило, я определил, в чем вероятная неисправность. Сгорели контакты переключателя, это была типичная неисправность для ползунковых переключателей питания. Переключатель разобрали без проблем.


Этот переключатель имеет 4 контакта и 3 положения. При переключении замыкаются два соседних контакта, например 1 — 2, 2 — 3, 3 — 4. Если бы с контактами все было нормально, достаточно было бы прикоснуться к этим парам контактов с переключателем в соответствующем положении. , а если раздается звуковой сигнал, значит, контакты исправны.Если звуковой сигнал не слышен, и даже в режиме обрыва сопротивления 200 Ом у нас сопротивление не равно нулю или близко к этому, то контакты требуют чистки.


Процедура довольно проста, достаточно отвязать 6 пластиковых защелок перочинным ножом, и переключатель будет разобран. Иногда корпус этих переключателей бывает металлическим, в этом случае все решается тоже просто. С утконосами, а если их нет в наличии, то можно простой отверткой загнуть ушки — крепления, а подвижную часть переключателя снять.На контакты будет нанесена специальная токопроводящая смазка, облегчающая движение подвижной части переключателя. В случае, если в корпусе переключателя осталось немного этой смазки, желательно после очистки, нанесите ее снова на контакты.


В моем случае из-за нанесенной смазки не было видно, подгорели контакты или нет. Сделал просто: зачистил плоской отверткой до блеска поверхность подвижной и неподвижной частей контактов и наложил контакты, сколько удалось собрать смазки в корпусе переключателя.Затем собрал выключатель, совместив контакты, и поставил фиксатор на место. Последующий набор сопротивления контактов переключателя показал, что проблема исчезла, помогла чистка. Потом было самое элементарное, собрать фен в корпус, и через вилку провести окончательный набор режимов работы фена. В позиции (0), как и ожидалось, ничего не зазвонило.


В положении (1) с последовательно включенным диодом для отсечения отрицательной полуволны, в результате чего мощность уменьшилась вдвое, в режиме непрерывного сопротивления на пределе 2 кОм показания на экране были примерно равняется 600, что тоже было нормально.Наконец, в позиции (2) включение спирали напрямую, сопротивление составляло 50 Ом. К сожалению, схемы для этого устройства не нашел, но она мне и не понадобилась, без нее все было видно и понятно. Была только схема для фена того же производителя, Polaris, но с переключателем на 4 положения. Ну в принципе для людей, хоть немного знакомых с ремонтом, этого уже будет достаточно, отличия схем незначительны.


Параллельно основной цепи устройства, видимо, в целях снижения уровня помех был установлен неполярный конденсатор.Конечно, я думаю, что я не открыл никому Америку, написав эту статью, и с этим ремонтом справится любой, имеющий знания в объеме школьного курса физики, умеющий пользоваться мультиметром, но думаю, что он все равно будет полезен для новички. Ремонт вел АКВ.

Конструкция и электрическая схема Фен не очень сложен и будет трудным для любого, кто только начинает изучать электротехнику.

Итак, откручиваем два винта и половину ручки.
Этот фен перестал удерживать крыльчатку на валу двигателя и был зафиксирован автогерметиком.

Полностью рассмотрите его устройство и возможные повреждения.
Фен состоит из двух параллельно соединенных (после переключателя) цепей.

1. Последовательно проследить за током по первой цепи от точки соединения цепей «A» до точки «B»:
(точка «A» — рабочий нагревательный элемент «PH» (зеленый) — диодный мост «D1»). -D4 », от которого запитан электродвигатель« М »- точка« Б »).

2. Вторая цепь:
(точка «A» — дополнительный нагревательный элемент «DN» (красный) — термовыключатель (термопара) «T» — микровыключатель «Vmcr» — точка «B»).

Трехпозиционный переключатель выполняет действия в общей цепи в трех положениях:

1. 0 — общая цепь разорвана, питание отключено;

3. II — выключатель включает цепь напрямую в сеть;

Рассмотрим схему №1 рабочего обогрева с электродвигателем.
Нагревательный элемент представляет собой спиральную проволоку с большим током удельного сопротивления (например, нихром).

На двигатель подается постоянное напряжение, получаемое с помощью диодного моста, состоящего из четырех диодов.

Выделим два элемента схемы, которые являются потребителями (нагрузками), это спираль и диодный мост (двигатель не рассматриваем, так как это нагрузка моста).

В схеме элементы расположены последовательно (один за другим), это означает, что падение напряжения на каждом из них будет зависеть от его сопротивления и их сумма будет равна напряжению сети в третьей позиции выключатель.

Делаем вывод:
Сопротивление (в зависимости от материала и длины провода) элемента рассчитывается таким образом, чтобы при нормальном нагреве разность напряжений сети 220В и падение напряжения на этом элементе были равны напряжению падение, необходимое для работы двигателя, то есть для питания диодного моста. Сеть
U — U-спираль = U-образный мост.
При несоблюдении этого равенства работа невозможна, т.е.если по какой-то причине обгорела катушка, ее следует заменить на аналогичную с таким же удельным сопротивлением.

При выходе из строя электродвигателя заменяем его на идентичный.
AT Возможен обрыв диодного моста или диода

Дома можно обогреть феном

Сверхэффективные дома не должны выглядеть странно. Эти два дома, являющиеся частью экскурсии по дому, проводимой Конференцией по пассивным домам, потребляют около 10% тепловой энергии, необходимой для обычных домов.

Холодная погода в Урбане, lll., Едва заметна внутри суперизолированных домов, представленных на второй ежегодной конференции по пассивным домам в Северной Америке, организованной Институтом пассивных домов (www.passivehouse.us) и Лаборатория экологического строительства (www.e-colab.org). Дома включают детали суперизоляции, первоначально разработанные в Германии, и используют около 10% тепловой энергии дома традиционной постройки.

Разработанные Катрин Клингенберг из e-co lab, эти 1200–1300 кв. Футов. Дома имеют схожий подход к конструкции и проектированию: компактная форма с суперизолированной оболочкой, превосходная воздухонепроницаемость, вентиляция с рекуперацией тепла для всего дома и усиление пассивного солнечного излучения.В домах есть кое-что еще более необычное: в них нет обычных систем отопления. Поскольку используются стратегии суперизоляции, требования к обогреву невероятно низкие. Общая пиковая тепловая нагрузка для каждого дома составляет около 6600 БТЕ / час. Типичные дома, построенные в соответствии с Международным кодексом энергосбережения 2006 года, потребляют около 38 000 БТЕ / час, или в шесть раз больше.

Углеродная нейтральность сегодня достижима

Толщина суперизолированных стен равняется толщине пола. Построенные на складе, стены R-60 обрамлены двутавровыми балками, утеплены выдувным стекловолокном и обшиты с двух сторон ориентированно-стружечной плитой.Затем их доставляют на строительную площадку и поднимают на место с помощью крана. Организаторы конференции

утверждают, что строительство пассивных домов (жилых и коммерческих, новых и модернизированных) является экономически жизнеспособным и способным решить энергетические проблемы сегодняшнего дня, такие как задача «Архитектура 2030», поставленная архитектором Эдом Мазриа (www.architecture2030.org).

Презентации варьировались от тематических исследований пассивных домов и других зданий со сверхнизким энергопотреблением до лекций о строительной науке, показателях и философии экологически безопасного дизайна.

Интерактивные занятия в малых группах во второй день позволили присутствующим обсудить и обсудить различные вопросы, такие как текущая роль архитекторов (помощь или препятствие?) В строительстве с низким энергопотреблением. Многие участники были столь же осведомлены, как и докладчики, и разговор шел с раннего утра до позднего вечера.

Где-то на этом пути возникла авангардная маркетинговая идея для пассивных домов: «Горячий малыш греет дом». С технической точки зрения, это должна быть горячая малышка с электрическим феном.

Фотографии: любезно предоставлены лабораторией экологического строительства

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

✅ строительный фен бесплатно векторные eps, cdr, ai, svg векторная иллюстрация графика

Черные женские руки держат косметику.Мультяшный стиль. Векторная иллюстрация.

Комплект Провод электрический кабель на катушке Заряд аккумулятора Молния и щит и значок фена с длинной тенью. Вектор.

Электрические машины и инструменты Инфографика

Дети и работа их мечты

Условные обозначения строительной техники

Условные обозначения строительной техники

Черно-белые рамки

Условные обозначения строительной техники

Условные обозначения строительной техники

Установить линию Фен, глаз, дрель и земной шар на бесшовные модели.Вектор

Набор иконок строительного оборудования для веб-сайтов и пользовательского интерфейса

Строительная линия фена и сплошной значок, концепция строительных инструментов, векторный знак сушилки промышленного здания на белом фоне, значок стиля контура для мобильной концепции и веб-дизайна. Векторная графика.

Значок тонкой линии для фена для волос, концепция строительных инструментов, векторный знак на белом фоне, значок стиля контура для мобильной концепции и веб-дизайна.Векторная графика.

Установить плоскогубцы, ноутбук, электрическую розетку и значок фена. Вектор

Набор иконок для фена, отвертки, электромобиля и паяльника с длинной тенью. Вектор

Строительный фен для волос, концепция строительных инструментов, промышленный векторный знак сушилки для волос на белом фоне, значок стиля глифа для мобильной концепции и веб-дизайна. Векторная графика.

Значок линии для сушки волос, концепция строительных инструментов, векторный знак сушилки для промышленных зданий на белом фоне, значок стиля контура для мобильной концепции и веб-дизайна. Векторная графика.

Набор плоскогубцев, фена и стиральной машины. Деловой инфографический шаблон. Вектор

Набор Power bank, фен, изометрический куб и дрель на бесшовные модели. Вектор

Набор Фен, Отвертка и Автомобильный аккумулятор.Деловой инфографический шаблон. Вектор

Набор Часы Фен Кровать Пустые деревянные полки Настольная лампа Холодильник Молоток и Чайник со значком ручки. Вектор.

Набор отверток в стиле поп-арт, фена, заряда аккумулятора и значка электрической розетки. Вектор

Set line Малярная валиковая кисть, мобильные приложения, шпатель, кресло, пылесос, фен, кофеварка и значок дома. Вектор

Набор Фен, Автомобильный аккумулятор и Электрические перчатки на бесшовные модели.Вектор

Набор электрических перчаток, фена, отвертки и значка линии башни с длинной тенью. Вектор

Набор электрика, отвертки, фена и заряда аккумулятора. Бумажный художественный стиль. Вектор

Набор отверток, автомобильного аккумулятора и фена. Деловой инфографический шаблон. Вектор

Комплект: фен, электрические перчатки, креативная идея освещения лампы и значок заряда аккумулятора.Вектор

Set line Фен, электросчетчик, перчатка и Smart TV. Деловой инфографический шаблон. Вектор

Набор заряда аккумулятора, инструментария электрика и фена на бесшовные модели. Вектор

Set line Кондиционер, молоток, фен, шкаф, холодильник, электрический утюг, кисть и значок часов. Вектор

Set line Фен, телефонная трубка, такси и звездный рейтинг.Значки градиентного цвета. Вектор

Набор отверток, электрочайника, смарт-телевизора и значка фена с длинной тенью. Вектор

Установите дом, электрическую приставку, кровать, метлу, мобильный телефон, кондиционер, ванну и значок фена. Вектор

Set line Настольная лампа, стиральная машина, геймпад, молоток, микроволновая печь, фен, вешалка для гардероба и иконка для ванны. Вектор

Установить линию Ящик для инструментов электрика, фен, молния и электрика с длинной тенью.Кнопка синего круга. Вектор

Установите магнит, плоскогубцы, фен и значок мобильного телефона. Вектор

Установите зонтик, фен, дрель и смартфон со значком щита. Вектор.

Комплект: Газовая плита, Ручка-метла, Геймпад, Вешалка для гардероба, Молоток, Домик, Фен и Чайник со значком ручки. Вектор

Набор инструментов электрика линии, фен и магнит на бесшовные модели.Вектор

Набор: Фен, электрическая насадка, картина, молоток, радио, сковорода, лопатка и иконка для умывальника. Вектор

Установите значок электрика, фен, холодильник, электрическую розетку и ящик для инструментов с длинной тенью. Вектор

Набор иконок для фена, отвертки, ноутбука и электрической панели. Вектор

Установить значок шпателя, фена, домика и мусорного бака.Вектор

Набор иконок «Нож, фен, духовка, шпатель, домик и геймпад». Вектор

Установить линию Электрокабель на катушке, фен, автомобильный аккумулятор и значок молнии. Вектор

Динамические значки строительного оборудования для веб-значков и пользовательского интерфейса

Строительное оборудование просто символ для веб-иконок и пользовательского интерфейса

Иконки линии косметики.линейный набор. набор качественных векторных линий, таких как без парабенов, без химикатов, губная помада, маска для лица, тушь, органический продукт, макияж, косметические процедуры

Набор иконок 100 инструментов, мультяшный стиль

Набор бизнес-значков, таких как «Дышащий матрас», «Мытье рук», «Символы управления временем». Техническая документация, Набор персонала, Знаки сердца. Постройки, Фен, Визуальная доска. Вектор

Строительное оборудование просто символ в стиле гранж для дизайна пользовательского интерфейса

Строительное оборудование просто символ для веб-иконок и пользовательского интерфейса

Строительное оборудование векторные веб-иконки на плоских стальных кнопках

25 тематических векторных линий с заливкой Плоские цвета и редактируемые символы: волосы, фен, любимая бумага, костюм, аватар Редактируемые векторные элементы дизайна

Значок фена.векторная иллюстрация

Установить линейную SD-карту, радио, фен и дрель. Деловой инфографический шаблон. Вектор.

Современный набор из 25 линий и символов, таких как данные, машина, устройства, волосы, фен, редактируемые векторные элементы дизайна

Машинки для стрижки векторных иконок в 6 различных современных стилях. Черные, двухцветные значки машинки для стрижки, выполненные в стиле заливки, контура, линии и обводки.Векторная иллюстрация может использоваться для Интернета, мобильных устройств, пользовательского интерфейса

Набор иконок 100 инструментов, мультяшный стиль

Знак фена. Вектор. Теплый желтый значок с черным контуром в рамке под названием «Строится» на белом фоне. Изолированный.

Набор предметов персонажей профессий. Векторная иллюстрация.

Строительное оборудование просто символ для веб-иконок и пользовательского интерфейса

Набор

веб-иконок.Векторная иллюстрация

Условные обозначения строительной техники

Электронные крутые векторные иконки 4

Условные обозначения строительной техники

Условные обозначения строительной техники

Вектор цветного контура значка оборудования воздушного компрессора

Кисть вектор значок современной иллюстрации

Силуэт значок строительной портативной сушилки.Эмблема электрическая тепловая пушка с горячим воздухом. Черная иллюстрация профессионального инструмента для ремонта. Плоские изолированные векторные пиктограммы, белый фон

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Набор изометрических электроинструментов

Цвет значка тележки воздушного компрессора, вектор

Танцпол Простой векторной значок.Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Иконы строительные электроинструменты

Баннер строительные электроинструменты

Изометрические баннеры с электроинструментами

Баннер строительные электроинструменты

Раздаточный электроинструмент строительный

Цветной контур значка приема лазерной эпиляции

Строительная бригада Изометрическая композиция

Изометрический набор электрических машин и инструментов

Танцпол Простой векторной значок.Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Электрический воздушный компрессор значок цветного контура вектор

Значок строительного фена. Линейный логотип электрической тепловой пушки с горячим воздухом. Черная простая иллюстрация профессионального инструмента для ремонта. Контурные изолированные векторные герб на белом фоне

Танцпол Простой векторной значок.Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса.Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе.Иконки танцпола для вашего бизнес-проекта

Танцпол Простой векторной значок. Шаблон дизайна символа иллюстрации для веб-мобильного элемента пользовательского интерфейса. Идеальная цветная современная пиктограмма на редактируемом штрихе. Иконки танцпола для вашего бизнес-проекта

Значок электрического воздушного компрессора, стиль контура

Редактируемый векторный линейный пакет из 9 простых плоских цветов времени, дня, наличных денег, календаря, святого Редактируемые векторные элементы дизайна

Набор из 9 коммерческих плоских цветов для дороги, бампера, экологии, блокиратора, флага Редактируемые векторные элементы дизайна

Универсальный значок символов Группа из 9 современных плоских цветов труда, строительства, иллюстрации, строителя, лаборатории Редактируемые векторные элементы дизайна

9 универсальных плоских цветных знаков с заполненной линией символов напитков, коки, машины, индикации лифта, лифта Редактируемые векторные элементы дизайна

Значок аэрозольной краски для ремонта самолетов, простой стиль

Универсальные пиктограммы Группа из 9 современных твердых символов Интернета, предупреждений, машин, разработки, новых редактируемых векторных элементов дизайна

Значок аэрозольной краски для ремонта самолетов, стиль контура

Ремонт фена своими руками: Подробная инструкция.Как отремонтировать строительный фен

Ремонт фена своими руками: Подробная инструкция. Как отремонтировать строительный фен — всевозможные поломки и их устранение, фен не работает вентилятор

Фен состоит из двигателя, вентилятора, нагревательных элементов и электрической цепи, обеспечивающей стабильную работу предметов. В зависимости от количества режимов производитель, элементная база, внешний вид, состав переключателей различаются.Но ничего сложнее полупроводникового тиристора внутри не будет. Поэтому выполним домашний ремонт фенов для волос своими руками.

Корпус держится на винтах. Головы часто нестандартного образца. Это знак плюса, звездочка, вилки. Следовательно, в первую очередь перед тем, как починить фен, мы позаботимся об инструменте, способном справиться с такой задачей. К счастью, набор бит сегодня стоит 600 рублей.

Иногда створку корпуса дополнительно крепят специальными защелками.Это отдельная проблема: опытные мастера часто ломают пластику, отчаянно справляются цивилизованными методами. Без мудрости, изобретайте потайные винты, спрятанные под наклейками, пластиковыми вставками, съемными крышками регуляторов. Фиктивные застежки. Полезные функции отсутствуют.

Питается фен от постоянного тока 12, 24, 36 В. Для выпрямления сетевого напряжения используется диодный мост, в дешевых моделях — одинарный диод. Фильтрация гармоник мощности осуществляется конденсатором, включенным в параллельные обмотки двигателя или частью более сложного фильтра.Индуктивность из-за непомерной массы в явлениях используется редко. Поэтому знания принципов сглаживания ряби RC цепей будет достаточно, чтобы справиться с построением концепта отремонтированного фена. Иногда фильтрующим элементом используется одна спираль (индуктивность).

Выключатель сушилки одновременно замыкает цепь, по которой будет съедать спираль, запускает мотор. Дальнейшая схема вмешательства определяется сложностью:

  • регулируется только скорость вращения или только температура;
  • возможность выбора нагрева и интенсивности воздушного потока отдельно.

В большинстве моделей явления предпочтительнее параллельно с включением нагревателей при неработающем двигателе. Режет спираль.

По желанию, комнатный термостат в виде специального сопротивления или другого чувствительного элемента. Описываем поломки верных помощниц прекрасной половины человечества.

Типовой порядок проверки

Если устройство лишено признаков жизни, оно нестабильно, проверка начинается с цепи питания. Ремонт фенов Rowenta описан ниже.

Внимание! Виды работ требуют владения электроприбором. Авторы сбрасывают ответственность за ущерб здоровью, имуществу, возникший при попытке соблюдать рекомендации по ремонту явлений.

Шнур

Осмотр силового провода начинается с розетки. Есть часть неисправностей: нет напряжения — не работает фен. При наличии напряжения в розетке осмотр шнура начинается с входа в корпус, идите в сторону вилки.Работы производятся на обесточенном устройстве. Ведется визуальный поиск предохранителей и нестандартных образований — горелок, повреждений изоляции, возгораний.

Затем измеряется корпус фена. Внутри вы можете увидеть варианты электрического сопротивления:

  1. Пара съемных контактов.
  2. Пайка.
  3. Электропроводка заделана пластиковыми заглушками.
Несовместимое соединение

Последний элемент списка характеризует несбалансированное соединение, следовательно, плакат архуса для тестирования.Умелым рукам, а точнее, умным головам, украинские братья по разуму советуют использовать обычную иголку для ремонта волосяного покрова. Сразу ловя мысли мысли следующего абзаца пропустим, сразу приступим к тестированию.

Ремонт фена начинается с почерка. Китайский тестер, лампочка, индикатор. К одному выводу прикрепляется игла, затем втыкается в сердечник в районе цоколя через изоляцию перед медью. Второй терминал нащупывает ножки вилки.Звонок проходит по обоим живым. Более 1 прокола сердцевины при ремонте фена делать не следует (некоторые попытаются найти точку излома), поскольку характер эксплуатации связан с влажностью от влажных волос.

Контактная площадка

Поймать провод, имея визуально различимые точки стыковки, сможет даже ребенок. Обнаружив повреждение, рекомендуется купить новый шнур с вилкой неуравновешенной конструкции. Вероятность попадания влаги ограничивается выбором изоляции токопроводящих частей, используемых для ремонта фена.

Корпуса распространены: с первого взгляда выявляется место повреждения шнура, входящего в корпус. Спит, НААР, черная изоляция указывают на локализацию неисправности.

Уязвимое место проводки было защищено на стыке с корпусом фена. Хозяйка бережно берет за шнурок, мотает из стороны в сторону, прикручивает трос к ручке. Жил с трещиной искры, теплоизоляция горит, горит, медь плавится. Таков механизм повреждения медной жилы.

Переключатель и переключатель

При замене полезно замкнуть переключатель переключателя, проверьте: изменит фен в ответ на простое поведение. Переключатели трехпозиционные, каждое положение в короткозамкнутом состоянии проверяется отдельно. Помните, что перед запуском упаковки фена нарисуйте начальную схему расположения проводов.

Проверка переключателей скорости, температуры по аналогичной схеме.

Неисправный элемент, обнаруженный при восстановлении фена осмотрите.Нагар считается супфил, скурт, ластик. Контакты очищены спиртом. Неисправные компоненты заменяются эквивалентами. Радикальный метод — закрыть кнопку переключения приправы для поиска подходящих компонентов.

Вентилятор

Реально часто забивается фен. Необходимо снять фильтр, если он есть, и тщательно очистить. Мягкая кисточка Удалите пыль из щелей.

Отсутствие вращения лопастей или низкие обороты часто наблюдаются при намотке волос на оси двигателя.Пропеллер необходимо аккуратно снимать с вала, всячески избегая лишних усилий и перекосов. После этого убираются посторонние предметы.

Спирали

Фен обычно несколько. Визуально все они должны выглядеть однородно. Следите за тем, чтобы при закреплении фена открывать корпус. Обнаруженные обрывы устраняются закручиванием концов, пайкой и лужением. Также можно достать тонкие медные трубки и усилить концы разорванной спирали внутри.

Дефекты ТЭНов при ремонте наблюдаются визуально.Внимательный осмотр подскажет, как починить фен. Эффективная замена спиралей аналогичных покупным или самодельным изделиям Из нихромовой проволоки.

Двигатель

Электродвигатель фена может работать как от постоянного, так и от переменного тока. При сгорании диодного моста повреждаются обмотки, нарушается нормальное функционирование. Страшная трещина и искры при включении говорят о неисправности мотора.

При ремонте фена выпадают обмотки двигателя.На каждом проводе найди пару, которая называется. Выводы связаны тремя, ни один не должен висеть в воздухе. Замена обмотки при ремонте фена производится только в мастерской. Однако народные мастера хуже машин. Желающие попробуют.

При исправности обмоток проверяются щетки, под ними подкладывается медная поверхность, оценивается плотность посадки.

Ось должна вращаться свободно. При ремонте фена не помешает смазать трущиеся поверхности, вручную проработать проблемные места.

Chip

Подложка от Ghetynaks иногда трескается, разрушая дорожку. Появится сообщение о повреждении участка, приращение к припою.

Испорченные конденсаторы слегка завышены. Верхняя линия цилиндра содержит неглубокую прорезь при разрыве продукта, боковина надувается, отклоняясь наружу. Такой конденсатор заменяют в первую очередь, обнаружив характерный дефект.

Сгоревшие резисторы темнеют. Некоторые сохраняют работоспособность, такой радиоэлемент желательно заменить.

Термостат

Некоторые фены оснащены функцией саморегулирования. Эффект достигается за счет использования резистивного делителя, на одном плече которого находится элемент, реагирующий на температуру. Дальнейшие действия определяются схемой реализации контроля параметра. Рекомендуем:

  • устранить датчик вообще, разорвав цепь, попробовать реакцию прибора;
  • щелкаем после этого провода приправляем, включаем, смотрим что будет.

Вероятность отказа велика, если устройство обучено реагировать только на фиксированное значение сопротивления. Остается поискать принципиальную схему в интернете или нарисовать самому.

Ремонт профессиональных волос более сложен. Элементы дизайна часто дополняются плавными регуляторами и дополнительными опциями вроде кнопки УХОД. Спирали изготовлены из специальных сплавов, которые при нагревании создают отрицательные ионы, благотворно влияя на волосы. Техника осталась прежней: шнур

  • ;
  • переключатели и кнопки;
  • очистка от пыли;
  • спирали;
  • мотор;
  • визуальный контроль конденсаторов, резисторов.

Перед ремонтом желательно получить принципиальную схему.

Промышленные модели мало чем отличаются от отечественных. Но сушить волосы не рекомендуется. Такие изделия отличаются повышенной устойчивостью к пыли, ударам, вибрации, влажности, другим климатическим факторам. Лучше всего закончится домашнее восстановление промышленных фенов.

Контент Electrojudio, используемый в бытовых моделях, не предназначен для эксплуатации. Требования предъявляются к проводам, шнуру питания, двигателю и спиралям.

Ремонт бытовой техники иногда стоит «копейки», поэтому многие готовы заняться самостоятельным изучением данной темы в целях экономии средств семейного бюджета. Да и качество при грамотном подходе будет гарантировано.

Ремонт фена: особенности конструкции

Несмотря на кажущуюся сложность, отремонтировать бытовой фен без помощи профессионалов вполне возможно. Необходимо вооружиться теоретическими знаниями о внутреннем устройстве устройства и необходимых инструментах.

Устройство, с помощью которого легко взвешивать волосы и производить укладку.

Корпус представляет собой 2 пластиковых контейнера, скрепленных между собой винтами. В отдельных моделях вместо таких креплений используют специальные скобы-защелки. Хитрость заключается в том, что такие элементы не несут практической пользы и чаще всего имеют условное крепление. Вентилятор — одна из основных составляющих элементов.

Функция:

  • Охлаждение нагревательных элементов;
  • Схема питания спиралей в приборе;
  • Запуск двигателя.


Электродвигатель представляет собой низковольтный коллекторный двигатель на основе одного диода (как в Scarlett) или в более дорогих моделях (например, Remington или Babyliss) — диодного моста, обеспечивающего выпрямление напряжения, и прикрепленного к двигателю. контакты в виде навесного крепления. С помощью конденсатора он координируется батареями, либо справляется с индуктивной спиралью.

Заявлены жалобы при ремонте фена

Бывает, что при попытке включить фен устройство не запускается и двигатель не запускается.Или после непродолжительной работы фен отключается.

Вариантов неисправности здесь несколько:

  • Наличие точек в кабеле;
  • Неисправность розетки электросети;
  • Отсутствие электричества;
  • Поломка двигателя.


Чаще всего, когда фен перестал включаться или полностью сломался, в работе прибора происходят такие внешние изменения, как появление запаха Гэри. Причина может заключаться в том, что в процессе сушки волос их частицы застряли в сетке фена и намотались на нагревательный элемент.Либо ситуация несколько сложнее — сгорел провод микросхемы.

Возможно снижение качества сушки. Фен начинает слабенько дуть и перегревается при критическом загрязнении фильтра на тыльной стороне устройства.

Если они сломаются, то мощность оборотов уменьшится. Есть возможность уменьшить скорость вращения лопастей вентилятора. Причина чаще всего кроется в попадании внутрь инородного тела. Если фен работает только в режиме холодного воздуха и не нагревается, то здесь можно говорить о таких поломках, как блокировка кнопки «Калле» или отбивная спираль, повреждение микросхемы или отказ термостата.

Порядок осмотра и как разобрать фен

Чтобы начать поиск причины неисправной работы фена, достаточно запастись 2 вещами, первая из которых — инструкция к прибору, а вторая — крестцовая крыльчатка и плоская отвертка. Приступая к работе, необходимо помнить, что устройство необходимо отключить от электросети.

Порядок разборки фена (типа Remington D3700 или Maestro) включает:

  1. Установите футляр.Для чего с тыльной стороны устройства аккуратно откручиваются и снимаются все болты и элементы крепления.
  2. Снятие крышки с верхней части корпуса, закрывающей лопасти вентилятора. Как правило, крепление производится нажатием или при помощи зажимов. В этом случае необходимо аккуратно приподнять деталь ножом или концом плоской отвертки.
  3. Последовательное снятие переключателей и регуляторов с проводами, подключенными к микросхеме.
  4. Осмотр фена на предмет снятия всех элементов крепления.
  5. Удаление нагревательного элемента с передней части устройства. Десятку следует быть предельно осторожным, чтобы не допустить ее поломки или повреждения спирали.


Далее следует проверка электродвигателя на наличие неисправностей. Если произойдет поломка мотора, это будет заметно по цвету и внешнему виду контактов. Выписка в этом случае не требуется. Если двигатель сгорел полностью, то здесь уже идет речь о кабане фена и замене мотора.

Пошаговая инструкция и схема ремонта

Приступая к ремонту бытового фена, следует учитывать конструктивные особенности, конкретную модель и специфику всех ее элементов. Стандартный порядок ремонта такого прибора (подходит для всех моделей bosch, Braun, а также Vitek, Babiis и Brilliantcare с ионизатором) — соблюдение этапов.

В первую очередь необходимо очистить лопасти вентилятора и поверхность мотора от скопившегося волосяного кома:

  • Снимите с задней части верхней крышки;
  • Подстригите волосы;
  • Удалите их с помощью пинцета или кисти.

Важно помнить о недопустимости влажной обработки пакета для волос феном, так как после этого контакты перестанут работать. Далее тщательно очищаем спираль и фильтры, на случай перегрева и наличия запаха Гэри. Чтобы устранить неполадки с феном (или если он выключен), проверьте шнур на предмет прерванной проводки, особенно в основании устройства.

Для этого используются специальные тестеры или индикаторные отвертки, подключенные к сети.

Ремонтировать в этом случае не рекомендуется, лучше заменить шнур на новый. Так как велика вероятность попадания влаги на место утепления и закрытия устройства. Если поломки не обнаружено, нужно открыть и осмотреть ТЭН и его контакты. В том случае, когда последняя переехала со схемы, нужно воспользоваться паяльником. Также обращаем внимание на то, как начал работать позиционный переключатель. Если обнаружил нагар, устраните его с помощью наждака.В случае контактов (когда не включается фен) — пайка. Если ремонту не подлежат — замените на новые.

Philips: как разобрать фен

Специфика устройства такова, что в одних моделях (например, Brown или Bosch) есть функция выбора скорости воздушного потока и интенсивности нагрева, а в других есть только отдельные регуляторы скорости вращения или степени нагрева. отопление (в недорогих моделях Vitek или Scarlett).Количество пластиковых лезвий тоже разное — их может быть 2-3, а (как в фенах промышленного образца) даже 4. Нагреватель состоит из таких деталей, как спираль из ненихрома и термостойкая основа под ней. . Фен начинает нагреваться именно за счет спирали. Количество витков в спирали влияет на количество переключателей режимов.

Визуально схемы разборки следующие:

  1. Отказ от деталей корпуса с предварительным снятием монтажного кольца.
  2. Снятие корпусов путем откидывания защелок изнутри корпуса.
  3. Откручиваем 8 застежек — 2 на ручке фена, 3 со стороны съемной головки и 3 сверху на кожухе.

Тепловая защита представлена ​​настраиваемым регулятором и термостатом. Принцип работы последнего заключается в том, что при превышении допустимого температурного порога выводы такого элемента начинают расходиться, и цепь обрывается.Когда фен остынет, клеммы снова подключаются, и можно снова сушить волосы. Еще одна граница на пути горячего воздуха — специальный предохранитель. В случае его срабатывания такой элемент нужно будет изменить. Также на внешней панели многих фенов есть кнопка, благодаря которой аппарат обдувает холодным воздухом. Эта функция не только позволяет сохранить здоровье волос, но и останавливает процесс нагрева спирали.


Как правило, для работы бытового фена необходима постоянная электроплита от 12-32 до 220В.

Есть переключатели режимов и регуляторы. В зависимости от производителя будет варьироваться количество скоростей и наличие дополнительных опций. Электросхема позволяет установить взаимосвязь между всеми элементами устройства.

Rowenta: как разобрать фен

Зачем в первую очередь осмотр вентилятора и его лопастей — так как он продолжает плохо работать после очистки от волос и предполагает поиск восхитительных частей с целью их замены.Также внутри вала могут находиться всевозможные мелкие детали, вытянутые феном в процессе неточного обращения с устройством.

Ремонт ТЭНа предполагает устранение обрывов спирали скручиванием проволоки, применением паяльника или методом лужения.

В случае поломки двигателя из фена будет выходить интенсивное потрескивание и даже отходить искры в области лезвий. Затем нужно сбросить обмотки с микросхемы и перезарядить триплексом.Но лучше всего в этом случае обратиться в мастерскую, это не так дорого (например, разборка Фенилипса в Москве обойдется всего в 4 у.е.). Если с обмотками все в порядке, обратите внимание на щетки и достаточно ли они прилегают друг к другу. Кроме того, лучше всего смазать ходовые части и проверить степень их состояния ручным вращением.


Следующий обзор представляет процесс демонтажа прически Roven (включая модели Beauty и YFA 223J) и включает:

  • Снятие крышки с ручки с помощью плоской отвертки.
  • Заедание на панели переключателей.
  • Снятие задней крышки с корпуса до обнаружения лопастей вентилятора.
  • Вытяжка переда спирали и двигателя.

При растрескивании микросхемы ее нужно очистить и припаять. Далее следует осмотр конденсаторов и замена их на новые при вздутии живота. Если детали резистора потемнели, такое состояние свидетельствует о выгорании элементов. Также требуется замена неисправных запчастей.

Ремонт фена своими руками (видео)

При необходимости необходимо самостоятельно отремонтировать профессиональным (типа COIFIN classic или в форме пинцета, а также электрофеном с запасом Pro) или строительным феном (например intercol EF 2000), его Может быть легко пригодится предложенная схема, так как подобные устройства имеют устройство, аналогичное бытовым Фенес.

Фен для волос фен представляет собой электрический прибор, представляющий собой отрезок трубы, по которой с высокой скоростью подается поток нагретого до 60 ° C воздуха в заданном направлении. Часто для удобства использования патрубок оснащается пистолетной рукояткой.

На фото бренд Melissa Magic мощностью 1600 Вт. На ручке размещен переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру форсунки выходящего воздуха.


Конструктивный фен по внешнему виду, принципу действия, устройству и электрической схеме практически не отличается от фена.Только в нем воздушный поток нагревается до 600 ° С.

Устройство и принцип действия фена

Когда фен включен, то холодный воздух из помещения втягивается в его трубу с помощью вращающейся крыльчатки, ударяемой по валу двигателя постоянным током. Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который наматывается теплая спираль из нихрома. Охлаждая спираль, воздушный поток нагревается до температуры 60 ° C, а в конструкции до 600 ° C, после чего выходит из трубы.


На корпусе фена обычно есть переключатель совмещенный со ступенчатой ​​настройкой режима работы, позволяющий включить фен в режим полной или половинной мощности.

На фото показан вид типичного переключателя режимов двигателя.

Для исключения ожога кожи при сушке волос и разрушения корпуса фена при выходе из строя двигателя на раме установлена ​​тяжелая защита в виде биметаллической пластины.


Когда воздух нагревается выше указанной температуры, биметаллическая пластина изгибается вверх, указанная стрелкой на чертеже, и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После охлаждения биметаллическая пластина возвращается в исходное положение, а контакты снова замыкаются.

Как видно, принцип работы и устройство фена мало чем отличается от других отопительных бытовых приборов, а отремонтировать фен сможет любой отечественный мастер.

Электрическая схема фена

Большинство строительных и сушильных машин имеют электрическую цепь ниже. Напряжение питания подается через вилку типа С6 с гибким шнуром. Конденсатор С1 служит для подавления помех, излучаемых щеточным узлом двигателя. Резистор R1 служит для разряда конденсатора С1 после отключения вилки от розетки, чтобы исключить удар человеческого тока при прикосновении к вилке. В некоторых моделях элементы С1 и R1 не устанавливаются.


Управление производительностью фена осуществляется с помощью переключателя S1. В положении, показанном на схеме, фен находится в выключенном состоянии.

При перемещении переключателя электродвигателя на одну ступень вправо его подвижный контакт замыкает выводы 1-2 и напряжение питания через выпрямительный диод VD1 поступает через токоограничивающую спираль h2 на двигатель и спираль нагрева h3. Диод отсекает половину синусоиды и тем самым снижает скорость вращения крыльчатки, а мощность нагрева спирали h3 наполовину.

При движении двигателя еще один шаг, контакты 1-2-3 замкнуты, все напряжение сети поступает на ТЭН и двигатель и фен работает на полную мощность.

Обычно в явлениях устанавливаются двигатели постоянного тока, рассчитанные на напряжение питания 9-12 В, для понижения напряжения используется спираль h2. Для преобразования переменного тока в постоянный служит диодный мост VD2-VD5. Электролитический конденсатор С4 сглаживает пульсации. Искрящиеся конденсаторы C2-C3 выполняют функцию искрения в щеточном коллекторе двигателя и подавляют радиопомехи.

Кнопка S2 используется для переключения производительности фена в режим холодного воздуха. При нажатии на нее спираль h3 перестает нагреваться.

Для защиты фена от перегрева, который может возникнуть из-за уменьшения наклона крыльчатки в случае неисправности мотора, служит элемент герметичной защиты ST, размыкающий цепь подачи питающего напряжения на ТЭН h3 при максимально допустимом превышена температура воздушного потока.

Как отремонтировать фен своими руками

Внимание! При ремонте электрофена следует соблюдать осторожность.Прикосновение к оголенным частям цепи, подключенной к электрической сети. Это может привести к поражению электрическим током. Не забудьте вынуть вилку фена из розетки!

Если в ремонт попал сломанный фен, то в первую очередь необходимо выяснить, по каким внешним признакам фен был признан бракованным. По ним, пользуясь приведенной ниже таблицей, сразу же предположить, в каком месте искать неисправность.

Внешнее проявление, причины и способы устранения фейна
Внешнее проявление Вероятная причина Средство устранения
При сушке волос периодически отключается фен Проведение кабеля питания в месте выхода из корпуса фена или вилки Отремонтируйте или замените сетевой шнур или вилку
Воздух из фена становится горячим с запахом Гэри Недостаточная скорость вращения крыльчатки из-за навигации по волосовому валу двигателя между крыльчаткой и ее корпусом
Фен после непродолжительной работы выключается Термозащита срабатывает из-за недостаточной скорости вращения или остановки крыльчатки в результате перемещения на валу двигателя волос между крыльчаткой и ее корпусом Удалить острым инструментом для волос с валом
Фен не включается В режущем шнуре или неисправен переключатель режима Отремонтируйте или замените шнур питания или выключатель
Из фена выходит холодный воздух Неисправность кнопки отключения обогрева, работа спирали, окислились контакты в элементе тепловой защиты Кольцо детали мультиметра неисправно отремонтировать или заменить
Фен работает только в одном из положений позиционного переключателя. Неисправен переключатель режимов одной спирали или диода VD1 Отрезать переключатель мультиметра, диод и спираль, неисправные детали отремонтировать или заменить

Как разобрать фен

Разобрать фен сложнее, чем отремонтировать, так как части корпуса обычно соединяются внутри с помощью защелок, расположение которых снаружи не видно.


Но всегда на ручке в области ввода в корпус сетевого шнура есть саморез, обычно закрытый декоративной заглушкой или заколотой этикеткой.Благодаря разному цвету Детали фена BRAUN, представленные на фото, видно, с какой линии его разбирать.


Так выглядит декоративная пластмассовая заглушка в корпусе фена. Так как это один цвет с ручкой, это трудно заметить. Чтобы вынуть заглушку, вам понадобится острый предмет, например, доска или нож с острым концом лезвия, чтобы поддеть его за край.


После снятия заглушки стала видна головка винта, но оказалось, что прорезь на ней треугольная, а грань сделана таким образом, что саморез можно вкрутить только по часовой стрелке.Производитель предусмотрел, что в домашних условиях фен для ремонта разобрать без поломки корпуса было невозможно.


Для откручивания винта с такой головкой сначала при помощи нагретого электропаяльника нагрелся. Для этого достаточно прижать жало паяльника к голове и подержать пару минут. От нагрева пластика самозапасы вокруг резьбы размягчаются. Далее, пока пластик не остыл, отверткой с плоской черствой шириной, равной длине грани треугольника Slice Selflessness, без труда открутили.

Во избежание затруднений с необходимостью фена торжественный заменили на такой же размер, но с прорезью в голове под крестовый поход.


Съемная часть корпуса дополнительно удерживалась на четырех защелках. Два из них были по бокам трубы. Для разборки необходимо было выдавить их через образовавшуюся щель плоской отверткой одновременно с разжижением.


После разряда боковых защелок верх высвободился.Защелки были неглубокими, поэтому фен удалось разобрать, не сломав их.


В этой коробке был неисправен сетевой шнур, поэтому его разборка не потребовалась, так как место подключения шнура к электрической цепи было доступным.

Примеры ремонта канавки

Чаще всего поломаются фены из-за перегиба сетевого шнура или нарушения работы электродвигателя с крыльчаткой. В современных фенах из-за наличия термозащиты и использования толстой проволоки для намотки спирали горит очень редко.Из десятка обновленных мною причесок с дистиллированной спиралью не видел.

Ремонт сетевого шнура феном

При сушке фена фен интенсивно движется и шнур питания постоянно изгибается. Хотя провода в шнуре медные и многожильные, но от нескольких гербинов со временем становятся круглыми. Признаком начала обрыва проводов является периодическое временное отключение фена во время сушки волос.

Следовательно, половина поломки ноута связана с сетевым шнуром на выходе из корпуса, реже с вилкой.Первый признак такой поломки — перебои с феном во время сушки волос. На этом этапе легко узнать место дефекта шнура. Достаточно закрепить его посередине и переместить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен будет работать стабильно, значит, шнур в порядке и неисправность нужно искать в другом месте.

Если провода в шнуре ринулись к месту выхода из вилки, то ремонтировать фен можно, не разбирая его.О том, как заменить вилку, рассказывается в статье «Электровилка, как подключить, отремонтировать».


Обычно провода шнура внутри фена припаяны к печатной плате или соединены с помощью плакированных клемм, как на фото выше.

Для проверки шнура необходимо прозвонить провода, прикоснувшиеся одним щупом тестера или мультиметра к одному из штырей вилки. Второй щуп мультиметра поочередно касается концов проводов. Один из проводов должен показать нулевое сопротивление.Между оставшимся проводом и вторым выводом также должно быть нулевое сопротивление.


Если провода имеют прозвище, то в это время можно точно определить механический шнур, в каком месте протягивается провод. В ремонтируемом изделии шнур оборвался на месте ввода в фене.

Если провода шнура припаяны к печатной плате, то их нельзя пережать, подключив щуп к прибору на вилки. Переключатель осушителя должен быть установлен в режим максимальной мощности.Нагревательная спираль имеет сопротивление около 30 Ом. Следовательно, если провода шнура исправны, мультиметр должен показывать такое же сопротивление.

С помощью онлайн-калькулятора можно точно рассчитать величину сопротивления нихромовой спирали фена, исходя из его максимальной мощности.


В отремонтированном фене разрыв пуповины был на месте укола в корпус. Для восстановления работы понадобится неисправный участок проводов, чтобы отрезать и заново смонтировать клеммы капы.Чтобы снять клеммы с проводов, сначала нужно провести ножом, чтобы расколоть ус, закрепив провода, как показано на фото.



На следующем этапе участок провода отрезается и с него и проводов снимается изоляция. Длина шнура уменьшится на целую сотку сантиметров, что не повлияет на эксплуатационные характеристики.


Осталось запустить провода и клеммы при помощи припоя с помощью электрического паяльника и спаять их между собой.После надевания клемм, сборки и проверки фена ремонт можно считать завершенным.

Если под рукой нет паяльника, то в этом случае провода обрезаются на расстоянии 3-5 см. Из места подключения к электросхеме фена удаляется отрезок неисправного шнура. Затем провода соединяются одним из механических способов в зависимости от внутреннего свободного пространства в ручке фена.

Ремонт цепи питания двигателя

Попался в ремонт фена Мелисса-1600 с жалобой на то, что поток воздуха от него стал слабым из-за запаха Гэри.При проверке выяснилось, что крыльчатка вращается с недостаточной скоростью. Сразу предположил, что волосы между крыльчаткой и корпусом висели. Обычно в большинстве случаев при таких признаках такое бывает.


Но после разборки фена выяснилось, что один из установленных на двигателе выпрямительных диодов разорван пополам. Звук остальных диодов показал их исправность. Следовательно, двигатель и работал, но на него подавалась только одна полуволна выпрямленного напряжения.


Неисправный диод выпадал и на его месте при соблюдении полярности замазался КД105 первого типа. Питание двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

Одновременно с валом двигателя были удалены плетеные волосы и смазаны подшипники машинным маслом. Для этого достаточно нанести каплю масла на место фиксации вала в корпусе мотора и несколько раз повернуть вал для крыльчатки.


Перед установкой двигателя в фен желательно его проверить. Для работы двигателя требуется постоянное напряжение 9-12 В., но поскольку напряжение подается на диодный мост, можно избавить двигатель как от источника постоянного, так и переменного тока. Даже самый простой переходник от любого устройства, выдающий соответствующее напряжение и ток до 0,5 А.

Необходимо подать напряжение на вход диодного моста, точки его пайки на электрическую схему фена.Если двигатель подключается к источнику постоянного напряжения, то нужно сначала проверить на одной полярности подключения, а затем поменять подключенные провода местами. Необходимо проверить все диоды моста.


Испытания двигателя после профилактических и ремонтных работ показали, что его крыльчатка при прокрутке рукой легко вращалась и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

Проверка фена после сборки показала, что он полностью восстановлен.Крыльчатка вращалась с большой скоростью, и запах Гэри исчез.

Ремонтный переключатель и кнопки поворота холодного воздуха

Если фен не включается, а сетевой шнур исправен, причина, как правило, — нарушение контактов в переключателе режимов. А если у фена все габариты, но воздух не нагревается, значит, нагрев, отключение тепла или перегорел, неисправен.


Переключатели режимов работы в фене обычно впаиваются в небольшую плату, которая фиксируется в направляющих или закрепляется самозатягивающими элементами.На фото выводы переключателя, заряженного в печатной плате. С левой стороны виден переключатель подачи горячего воздуха.


Если переключатель режимов не вызывается, можно попробовать почистить внутренние контакты через отверстие, расположенное рядом с его двигателем. Бывает, что сгорел только контакт одного из режимов работы, а остальные в рабочем состоянии. В этом случае можно пожертвовать редко используемой особенностью фена и переключить переключатель на хороший контакт.

Бывает, что из-за сгоревших контактов в результате нагрева деформируется корпус переключателя и заклинивает двигатель. При отсутствии переключателя на замену можно подключить провода напрямую, оставив только один режим фена. В этом случае фен должен будет подключить вилку к розетке.

Если неисправна кнопка выключения потока теплого воздуха, и заменить ее нечем, то достаточно приглушить свои выводы. В этом случае эта функция больше не будет работать, а в остальном фен будет работать, как и раньше.

Ремонт тепловой защиты

Тепловая защита — это два контактных контакта, один из которых закреплен на биметаллической пластине. Когда пластина нагревается выше желаемой температуры, она изгибается вверх, как показано стрелкой на фото. В результате происходит блокировка контактов и разрыв цепи питания нагревательной спирали.


Если кнопка отключения горячего воздуха в порядке и спираль целая, очевидно, что контакты в реле тепловой защиты окислились.Для восстановления достаточно в зазор между контактами ввести сложенную двузернистую наждачную бумагу и несколько раз надавить на биметаллическую пластину с верхней части пальца, чтобы растянуть бумагу.

Неисправности ТЭНа — Спираль

Если поток воздуха от фена холодный при работающем двигателе, хорошая кнопка отключения и термозащита, то поломка связана с нихромовой спиралью.

Обрыв спирали легко обнаружить при внешнем осмотре.Нарушение контакта в соединениях в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, внешне определить не удается. Если у заклепок нет спонтанности, то поможет только мультиметр-эхолот.


Для восстановления контакта в заклепочном соединении необходимо с помощью плоскогубцев его дополнительно разблокировать. Работать нужно аккуратно, чтобы не сломать хрупкий слюдяной или керамический каркас.

Метель или сломанной спирали в современных фенах практически не бывает, но если такой отказ случился, спираль нужно будет заменить на новую. Сращивание проволочных спиралей с закруткой или сжатием на отрезке алюминиевой или латунной трубки не приведет к долговременному успеху. Если спираль изношена, то после такого ремонта она скоро перезаряжается в другом месте.

Нихромовая спираль, учитывая мощность фена, вы можете приобрести новую или новую из своей нихромовой проволоки, рассчитав ее диаметр и длину на столе.

Удаление волос и смазка вала двигателя феном для волос

Еще одна частая неисправность фена, которую можно устранить самостоятельно, имея под рукой только стандартный набор инструментов, это когда фен работает, но выходящая воздушная струя очень горячая с запахом Гэри из-за накрутки на волосах дерево двигателя или плохие подшипники двигателя.

Удаление волос с вала двигателя Babyliss фен

Пришлось ремонтировать фен Babyliss, показанный на фото, с жалобой на то, что выходящая струя воздуха стала слабой и очень горячей.


При проверке на звук вентилятора выяснилось, что частота его оборотов занижена, а причина неисправности кроется в работе двигателя. Для устранения неисправности фен пришлось разобрать.

Для того, чтобы разобрать фен Babyliss, сначала необходимо снять насадку, открутив два винта. Далее отверткой с плоским жалом снимается стопорное кольцо с выходной стороны нагретого воздуха. Это может быть легко.

Осталось разъединить половинки корпуса, которые держатся на двух защелках с каждой стороны. На фото за счет полупрозрачности пластика хорошо видны защелки, как на фото в виде световых полос.


Фен был разобран и оставлен, чтобы добраться до места стержня, куда был намотан волос. Двигатель закреплен внутри пластикового корпуса, представляющего собой трубу, таким образом, что для ее снятия необходимо снять крыльчатку вентилятора.А крыльчатка, как правило, крепится к валу плотно и здесь обычно возникают большие трудности, потому что крыльчатку стандартным инструментом невозможно, да и сломать легко.

Для решения подобных задач я сделал из китайских стен специальный инструмент — легкодонные на правильных углах концы губок. С помощью тканей концы легко загибались, потому что они не затвердели.

С этим подъемом так же успешно чиню щели змейки и молнии, на случай если линки перестают замыкаться.Обычные плоскогубцы часто не попадают. А благодаря загнутым концам губок в любом случае легко сжать замыкающие звенья ползунка.

Помимо модернизированных плоскогубцев-вода-в-помещении, удобно держать оси и валы, гайки и другие предметы разной формы — не скользят, как плоскогубцы с плоскими губками.

После снятия с вала двигателя крыльчатка имеет доступ к намотке волос. В этой модели фен надевает на вал двигателя латунную гильзу, а крыльчатка надеется.Обычно его сажают прямо на вал двигателя.

Остается только острым предметом, например ножом, провидцем или иглой, удалить волосы и собрать фен в обратном порядке. Чтобы не было затруднений со сборкой фена, при разборке советую сделать несколько фото.

Удаление волос и смазка вала двигателя Фен Viconte

У фена Viconte внешнее проявление неисправности было такое же, как у Babyliss, но вдобавок в воздухе исходил запах Гэри и работал вентилятор с распылителем.Это свидетельствовало о том, что подшипники двигателя были произведены.


Последовательность и технология разборки фена аналогична фену Babyliss, поэтому описывать ее нет необходимости.


Напряжение питания по двум проводам подавалось на диодный мост, посыпанное на выходы двигателя. Для удобства ремонта провода зажали паяльником. Цвета проводов запомнить невозможно, так как на мостик подается переменное напряжение, а значения подключения проводов — нет.

Попытка снять крыльчатку с вала двигателя с помощью описанных выше стенок не увенчалась успехом даже при большой мускульной силе. Пришлось придумывать, как убрать волосы и смазать подшипник, не снимая крыльчатки.

Пришла идея, что можно не мучиться со снятием крыльчатки, а просверлить отверстие в корпусе держателя двигателя, что и было сделано.

Место отверстия необходимо измерить, чтобы оно не попало в корпус двигателя или основание крыльчатки.Сначала просверлили отверстие диаметром три миллиметра, а потом закрутили до пяти. Пластиковый корпус мягкий и тонкий, поэтому отверстие можно проделать и на конце заостренного ножа.

Для удаления волос с вала двигателя из канцелярских зажимов был изготовлен крючок. Чтобы сделать такой инструмент, нужно отогнуть конец зажима, на наждачной бумаге его заточить и кончик длиной два миллиметра. За минуту все волосы были удалены.

Для смазки подшипника пришлось воспользоваться медицинским шприцем.Достаточно капнуть одну каплю масла на двигатель вала в двигатель. Чтобы масло попало в подшипник, нужно взять крыльчатку, несколько раз переместить вал по оси, прокручивая его.

Необходимо смазать подшипник с противоположной стороны вала. Для смазки подходит любая техника, например, для заливки двигателя автомобиля. Если под рукой нет масла, то можно снять с двигателя непонятку уровня масла, с которого нужно взять капающие капли.

Для проверки работы вентилятора на диодный мост подавалось напряжение 10 В от источника постоянного тока. Двигатель будет работать при напряжении от 5 до 12 В, поэтому даже зарядное устройство подойдет от любого телефона. В этой проверке нет необходимости, но по возможности лучше убедиться, что вентилятор заработал как надо.

Проверка показала нормальную работу двигателя, без посторонних и достаточного напора воздушного потока. Нельзя закрывать отверстие и не закрывать, так как оно плотно прилегает к корпусу фена.Если не так, то можно и со скотчем.

Как видите, самые частые поломки фена устраняют напрочь и такую ​​трудную работу заставляют кого угодно самодельный Мастер. В любом случае, стоит перед покупкой нового фена попробовать отремонтировать вышедший из строя фен.

При современном ритме жизни важно, чтобы можно было быстро уложить волосы и сделать красивую прическу. Для этого нужен бытовой электрический фен, который необходимо правильно выбрать, чтобы сохранить здоровье, красоту и силу волос.Это устройство сушит наши волосы более 75 лет, его первая модель появилась в 40-х годах прошлого века.

Для того, чтобы данное устройство отвечало всем необходимым требованиям и работало долгое время, при приобретении следует учитывать его технические параметры, а также особенности конструкции.

Устройство и принцип работы

Сегодня бытовой фен есть в каждом доме, особенно если в доме есть женщина. Но внутренняя организация этого устройства, и по какому принципу оно работает, знакомо далеко не каждому.Поэтому не лишним будет подробнее рассмотреть этот вопрос.

Устройство фена довольно простое. В корпусе из прочного пластика находится вентилятор, электродвигатель и нагревательный элемент.

Принцип работы также не вызывает затруднений в понимании: воздушный поток идет с тыльной стороны корпуса под действием вентилятора, затем, проходя через ТЭН, воздух нагревается и выходит из фена через узкий сопло.

Для дришки длинных волос Разработаны специальные насадки, на которые надеваются насадки, например, круглая щетка или гребешок. Есть и другие насадки в виде большой и маленькой гребенки разных исполнений. С того конца фена, куда поступает воздух, устанавливается решетка для защиты от размещения длинных волос и различных предметов.

В различных модификациях фенов могут дополнительно устанавливаться регуляторы на ручке, предназначенные для регулирования скорости воздуха и его температуры.Типовые схемы бытовых фенов практически не отличаются, за исключением некоторых особенностей.

На рисунке обозначены основные элементы фена:

Вентилятор состоит из коллекторного миниатюрного электродвигателя, который может работать от напряжения 12-18 вольт.

На валу этого мотора установлен пластиковый пропеллер, форма которого может отличаться в зависимости от марки и производителя.

Нагревательный элемент состоит из термостойкой основы, на которую намотана нихромовая спираль.Таких спиралей может быть несколько, в зависимости от количества режимов работы.

Во время работы фена спираль должна непрерывно выдувать воздух, нагревая его. Если вентилятор вышел из строя, а спираль продолжает нагреваться, должна сработать защита от перегрева в виде термика. В настоящее время все современные модели оснащены такой защитой, в отличие от старых версий.

защита от перегрева

Основная задача электрического фена — это сушка и укладка волос, если рассматривать бытовую модель.Температура воздуха иногда достигает 60 градусов. Для защиты от повреждения внутренних элементов фена из-за высоких температур Конструкция основных моделей оснащена специальной защитой.

Такая защита включает в себя два основных элемента:
  • Термостат — это замкнутые контакты, которые закреплены на биметаллической пластине из двух разных металлов, имеющих разное температурное расширение. При достижении температуры критического значения биметаллическая пластина изгибается, чем перегорают контакты подачи электрической энергии на ТЭН и электродвигатель.В результате фен отключается.

  • Термошов . Этот элемент — вторая ступень защиты от перегрева. Если термостат неисправен, и его не перегревает, плавкий элемент термовставки оплавляется и также обесточивается электрический фен. Его недостаток — разовое применение, то есть после срабатывания предохранитель придется заменить на новый.
Виды электрофенов

В торговой сети представлен большой выбор бытовых и технических фенов различного назначения, технических параметров и дизайна.Чтобы не растеряться при выборе и иметь возможность правильно оценить все достоинства товара, следует заранее ознакомиться со всеми особенностями и типами моделей.

По назначению фен делятся на:
  • Бытовые . Подавать для повседневного использования. Оборудование для сушки волос также используется для укладки прически в домашних условиях.

  • Фены дорожные Отличаются компактностью корпуса, служат только для сушки волос, подходят для людей, часто проводящих время в дороге и командировках.Компактное устройство удобно носить с собой в спортзал, так как оно может иметь складную конструкцию и легко помещается в спортивную сумку.

  • Профессиональные модели Оснащены салонами красоты и парикмахерскими, в которых они используются для создания причесок и сушки волос. Профессиональные фены обладают повышенной мощностью и несколькими режимами работы. Такие устройства не подходят для домашнего использования, при постоянном использовании способны стричь волосы.

  • Технический Электрический фен чаще всего используется в строительстве, его принято называть промышленным термофеном или термопистолом.

Имеет большой список функционала. Сфера его использования настолько широка, что трудно переоценить его значение при производстве строительных работ. Этот инструмент используется для работ, в которых требуется локальное отопление, например:
— Сушка труднодоступных мест;
— Прогрев двигателя зимой;
— клей для сушки;
— Удалить старую краску. с поверхности;
— Очертание дерева;
— Сварка напольных покрытий;
— смягчение линолеума, пластика;
— склейка синтетических пленок, пластмассовых изделий, труб.
Иногда строительный электрический фен заменяет паяльную лампу. При этом его преимуществами являются отсутствие открытого огня, горючие материалы, мощность и температуру воздуха можно регулировать.

По способу укладки фены бывают следующих типов:
  • Концентраторы Оборудованы гибкой насадкой, формирующей направленный воздушный поток для создания аккуратной укладки волос. Правильно подобранная ступица дает возможность бережно ухаживать за волосами, быстро удаляя влагу, не повреждая их.Используя круглую кисть вместе со ступицей, можно делать различные укладки. Необходимо знать, что излишне узкая насадка образует такую ​​струю воздуха, которую можно стричь волосами при частом применении. Очень широкая насадка усложняет прическу. Нормальным считается сопло толщиной около 10 мм и шириной 9 см с мощностью до 2 киловатт.

  • Диффузоры Применяются для увеличения объема прически, обладают повышенной эффективностью для бережного и быстрого высыхания.Устройство диффузора заключается в следующем: к фену крепится широкая насадка специальными «пальцами», которая может быть подвижной или жестко закрепленной. Такой электрический фен рассчитан на обдув на душу населения, создавая на кудрявых волосах дополнительный объем и гладкие локоны. При приобретении диффузора немаловажную роль играет длина «пальцев». Длинная применяется для увеличения объема прически, а короткая — для оперативной сушки корней волос. Для массажа головы обычно используют подвижные «пальцы».

  • Стайлеры хороши для выполнения различных укладок, вы можете самостоятельно сделать красивую прическу, не посещая салон красоты. Обычно такие фены имеют небольшие размеры.

Если рассматривать все насадки для укладки, то их очень много, например:
— Круглая насадка с твистерами для длинных волос.
— Круглая кисть для создания объема.
— кисть полукруглая для придания простора корням и выравнивания прядей.
— Расческа для создания объема и выпрямления волос, создания разных видов укладки.
— вращающаяся щетка для завивки и расчесывания прядей, придания им объема.

Как выбрать электрический фен

Правильный выбор этого домашнего помощника позволит создать красивые прически, ухаживать за волосами и создать неповторимый стиль.

Для начала необходимо определиться, для какой цели вы хотите приобрести фен. Если он нужен для сушки волос, то нужно выбирать надежную конструкцию с наименьшим количеством функций.Если фен требуется для использования в путешествиях и поездках, лучше приобрести специализированную дорожную модель. А если вы любите часто создавать красивые прически в домашних условиях, то вам понадобится устройство с большим списком насадок, большой мощностью и настройками для разных температурных режимов.

Форма

При выборе следует обратить внимание на форму фена. Есть и обычный электрический фен, и в виде щетки. Обычная модель имеет ручку, расположенную с наклоном к корпусу.В быту не всегда удобно и к этому нужно привыкать.

Фен больше подойдет тем, кто осваивает укладку волос в домашних условиях. По весу к такой модели проще сделать руку, чтобы не уставать. Кейс имеет цилиндрическую форму, позволяет придавать самолету разные площади, используется для укладки волос с использованием разных насадок.

Power

Многие консультанты в магазинах, помогая выбрать электрический фен, советуют следить только за мощностью, и говорят, что чем больше этот параметр, тем лучше прибор.Но это ошибочный подход, говорящий о некомпетентности консультанта. От мощности и скорости сушки волос зависит только температура выходящего воздуха.

Есть модели мощностью от 0,2 до 2 киловатт, при этом не всегда увеличение мощности сказывается на цене устройства. Не стоит приобретать самые мощные фены, если для вас важна не скорость сушки волос, а только вид прически. При нанесении на голову очень мощного фена будет полный беспорядок, и вы не успеете его делать.

Температура и режимы

Количество скоростей и уровней температуры также важно при выборе электрического фена. Используя несколько режимов, вы можете настроить необходимое давление воздуха и изменить температуру в заданных пределах. Чем больше режимов есть у электрофена, тем большее количество комбинаций настроек можно сделать для укладки и сушки волос, а также для творчества в парикмахерском искусстве.

Дополнительные элементы

  • Фрикционные насадки снижают влияние вибрации фена на руку, предотвращают попадание на стол со стола.Такими насадками обычно оснащают профессиональные модели.
  • Фильтр предотвращает попадание мусора в электродвигатель.
  • Щетка для очистки фильтра от мусора.
  • Датчик влажности — полезный элемент, который помогает выбрать желаемый режим сушки, определяя влажность ваших волос.

Фены работают очень тяжело. Их оставляют на полу в ванной, они вынуждены падать с туалетных столиков, и в процессе нормальной работы они постоянно двигаются и трясутся.Поэтому неудивительно, что на ткани приходится обращать внимание часто. В целях безопасности каждый раз перед использованием этого устройства следует хотя бы внешне проверять его корпус и шнур.

Рис. 1

Разборка корпуса

Корпус фена обычно либо разделен на две «зеркальные» половинки, либо передняя часть отделяется от задней. Перед разборкой корпуса обязательно вытащите вилку из розетки.

Рис. 2. Разборка фейна

Как это работает

Ваш фен может выглядеть иначе, чем на примере, показанном здесь, но принцип работы одинаков для всех ручных электрических фенов. Вентилятор, приводимый в движение электродвигателем, втягивает воздух через воздухозаборник с решеткой и прогоняет его через нагревательный элемент — проволоку, намотанную на термостойкий держатель. Некоторые модели оснащены съемным фильтром, который не пропускает волосы и аналогичные прожилки внутри корпуса через воздухозаборник.


Рис. 3. Устройство фейна

  1. Вентилятор
  2. Электродвигатель
  3. Решетка воздухозаборника
  4. Нагревательный элемент
  5. Термостойкий держатель
  6. Переключатель
  7. Выключатель тепловой защиты (термостат)
  8. Гибкий шнур
  9. Планка с зажимом
  10. Контактный башмак

Многие фены имеют комбинированные переключатели, которые не только включают и выключают устройство, но и позволяют использовать два или три тепловых режима.У некоторых фенов есть режим холодного обдува, когда нагреватель отключен и работает только вентилятор.

Термостат — здесь имеется в виду выключатель тепловой защиты — защищает нагревательный элемент от перегрева. Переключатель автоматически отключает нагревательный элемент, если поток воздуха через него слишком мал для успешного отбора тепла от элемента. Переключатель термозащиты снова включается, как правило, сам по себе, поэтому следует выяснить, что он заставил его работать, прежде чем возобновлять использование фена — после охлаждения он обычно начинает работать, как ни в чем не бывало. .Поскольку такое «восстановление» может оставить фен в опасном состоянии, более поздние модели могут быть оснащены предохранителями, которые не дадут устройству включиться даже после его остывания.

Чаши корпуса всегда соединяются с помощью винтов с утопленной головкой. Для некоторых из них или для всех могут потребоваться специальные отвертки или модифицированные плоские отвертки. Если шурупы имеют разную длину, то соедините их, чтобы облегчить последующую сборку. Если после откручивания шурупов корпус нелегко делится на две чашки, ищите скрытые пункты.Возможно, вам придется аккуратно сжать края корпуса, чтобы увидеть, выделяются ли его части одновременно с пластиковыми защелками корпуса — Но действуйте осторожно, чтобы корпус не сломался и не потрескался, что сделает работу устройства небезопасной. .

Завернув крепежные винты, положите фен на стол и аккуратно разделите части корпуса, чтобы можно было запомнить расположение внутренних частей и их расположение в корпусе. При необходимости нарисуйте схему.Как и для всех электроприборов с двойной изоляцией, важно перед сборкой вернуть все элементы, включая провода, в исходное состояние.

Неисправности фенов.

Запах гари

Перед включением термозащиты выключите фен, может появиться дыхание. Если запах остается после процедур, описанных ниже, обратитесь к проверке прибора в сервисном центре.

Неосторожное обращение

При использовании фена держите его за ручку, чтобы не препятствовать движению воздуха, если рука находится близко к воздухозаборнику.

Фиг.4

Уход за шнуром

Регулярно осматривайте шнур на предмет повреждения изоляции. Внимательно проверьте отсутствие разрывов в местах ввода шнура вилки в корпус фена. Поврежденный шнур укоротите или замените.

Фиг.5 Носить фен за шнурок — вредная привычка.

Заблокирован воздухозаборник

Барьер в воздухозаборнике может быть не виден снаружи, поэтому выньте вилку фена из розетки и разберите устройство, чтобы удалить волосы, ворс и т. Д.удалите воздухозаборник и ворс мягкой щеткой.

Если в вашем фене есть съемный фильтр, открутите заднюю часть корпуса, снимите фильтр и мягкую щетку, чтобы очистить собранную пыль. Будьте осторожны — не повредите тонкий фильтр.

Рис. 6.

Рис. 7.

Рис. Восемь

Убедитесь, что вентилятор вращается свободно. Если нет, снимите вентилятор и удалите то, что мешает.Убедитесь, что внутрисиловой электродвигатель целочисленный, включая термостойкую изоляцию — и соберите устройство.

Фиг.9

Фиг.10

Пыль на нагревательном элементе

Пыль и пыль, скапливающиеся в воздухозаборнике, могут приставать к нагревательному элементу. Носите его очень осторожно мягкой щеткой, стараясь без особых усилий отобрать пыль из отверстий.

Без обогрева

Вентилятор вращается, но идет только холодный воздух.

  1. Режим отопления отключен

Проверить, включен ли подогрев воздуха.

  1. Электромонтаж внутренний открытый

Вставив вилку в розетку, осмотрите провода, чтобы убедиться, что нагревательный элемент подключен. Если паяные соединения нарушены, позвольте специалисту их восстановить — они должны выдерживать ток и температуру в устройстве.

  1. Неисправен ТЭН

Визуальный осмотр позволяет установить обрыв спирального нагревательного элемента.Если вроде есть возможность проверить и заменить у специалиста — но покупка нового фена может оказаться экономически более выгодной.

Рис. Одиннадцать Осмотрите нагревательный элемент, чтобы обнаружить обрыв

  1. Неисправен термостат или перегоревший предохранитель

Если есть доступ к термозащите или предохранителю (обычно они находятся внутри нагревательного элемента), то вы можете проверить их на тестере. Эти детали достаточно дешевы. Однако в некоторых моделях термозащитный выключатель или предохранитель меняются только вместе с нагревательным элементом, что может быть экономически нецелесообразным.

Рис. 12 Коснитесь двух концов переключателя тепловой защиты

Вентилятор медленно вращается

В этом случае может присутствовать запах Гэри, поскольку вентилятор не создает достаточного воздушного потока.

Что-то мешает вентилятор

Проверить, не намотан ли вентилятор на вал, что может замедлить его вращение. Перед снятием вентилятора отметьте его положение на валу, чтобы вернуть его в то же положение.

Если что-то мешает работе вентилятора, иногда бывает трудно удалить его.Обычно это можно сделать, аккуратно загрузив его на вал стержневой отверткой, как рычагом — но будьте осторожны, не повредите сам вентилятор и другие части фена, которые могут сделать работу устройства небезопасной.

Удалите все волосы на дереве за вентилятором.

Рис. 13

Установите вентилятор и убедитесь, что он свободно вращается.

Обратите внимание на недостаток всей внутренней электромеханической системы и на то, что все детали возвращаются в исходное положение, а затем собираются кузов.

Совсем не работает
Неисправна вилка или предохранитель

Проверьте правильность подключения вилки и кабеля и замените перегоревший предохранитель. Если предохранитель снова сработал при включении вилки в розетку и включении инструмента, отремонтируйте фен у специалиста.

Нет напряжения в сети

Если в цепи остановились другие электроприборы, проверьте экран: возможно, предохранитель заблокировал или сработал автомат.

Зажим в шнур

Это распространенная неисправность.Имеет смысл каждый раз перед включением фена проверять состояние внешней изоляции шнура, убедившись, что шнур надежно закреплен прижимной пластиной внутри вилки. Проверить шнур, открыть его. Если возможно, замените поврежденный шнур.

Рис. Четырнадцать Заменить поврежденный шнур

Соединения пайкой Передать ремонт специалисту.

Плохой контакт

Проверьте внутреннюю проводку: нет слабых или нарушенных контактов.Если места пайки требуют ремонта, отнесите фен в мастерскую.

Неисправен переключатель

Переключатель можно проверить тестером, но если провода припаяны к переключателю, то фен следует отремонтировать у специалиста, что может сделать очень дорого.

Неисправен электродвигатель

Неисправный электродвигатель необходимо проверить у специалиста, но его ремонт или замена могут быть экономически нецелесообразными.

Главное — безопасность

  1. Перед заменой фена проверьте его включение, включив в цепь защищенную машину с УЗО.Затем включите прибор, и если УЗО работает, то проверьте фен у квалифицированного специалиста.
  2. Не используйте фен с треснувшим корпусом.
  3. Ни в коем случае не включайте фен для удлинителя плеера, чтобы использовать его в ванной.
  4. Не тяните за шнур, пытаясь дотянуться до зеркала.
  5. Убедитесь, что шнур правильно подсоединен к вилке и соответствует номиналам предохранителя.

Удачи в ремонте!

Всем хорошо, напишите на © 2008.

Добавить комментарий

Ваш адрес email не будет опубликован.
