Стропила двойные: Стропила для двухскатной крыши своими руками: инструкция

Содержание

устройство, конструкция, узлы, пример строительства

Еще на этапе проектирования постройки необходимо определиться с вариантом конструкции стропильной системы крыши. Впрочем, выбор несложен. При наличии внутренней капитальной стены-перегородки, для формирования крыши используют наслонные стропила. Если таких перегородок нет, то устанавливают висячие стропила, которые опираются исключительно на внешние стены.

Висячие стропила находят свое применение в строительстве однопролетных домов, производственных зданий, цехов, торговых павильонов, при устройстве мансард без внутренних стен.

Почему стропила называют «висячими»? Потому что они в буквальном смысле зависают в межпролетном пространстве, опираясь только на внешние стены. Внутренней опоры нет никакой. Тем не менее, висячие системы, благодаря своей конструкции, не прогибаются и способны перекрыть пролеты до 14-17 м!

Конечно, висячие стропила – это только часть стропильной системы, сами по себе они не используются.

Только в связке с другими элементами (затяжками, бабками, ригелями, подкосами и т.п.), вместе с которыми стропила образуют фермы или арки.

В случае с висячими стропилами, простейшую ферму составляют из двух стропильных балок, соединенных в верхней точке под углом (в виде треугольника). По горизонтали стропила скрепляют затяжкой, которая обычно представляет собой деревянную балку. Но она может быть и металлической, например, сделанной из профильного металла. Тогда такую затяжку называют тяжем.

Затяжка выполняет важную функцию. Стропила, скрепленные в коньке и упертые в стены, стремятся разъехаться в стороны. А затяжка удерживает их, позволяя сохранить треугольную форму арки. Возникающий распор на стены не передается, а горизонтальные усилия нейтрализуются. Таким образом на наружные стены при использовании висячих стропил воздействуют только вертикальные усилия.

Затяжка не обязательно располагается в нижней части фермы, иногда она сдвигается вверх, ближе к коньку. Это зависит от типа конструкции арки, от того, какую работу должна выполнять затяжка. Если затяжка находится у основания стропил, то одновременно она служит и балкой перекрытия нижележащего этажа. При устройстве мансарды удобно располагать затяжку (ригель) выше основания стропильных ног, чтобы появилась возможность устроить этаж с полноценной высотой потолка.

Если пролет между стенами составляет более 6 м, висячие стропила для прочности подпирают раскосами и подвесами (бабками). А затяжку делают не цельной, а состоящей из двух срощенных балок.

Существует несколько вариантов конструкций с использованием висячих стропил. Рассмотрим их все по отдельности.

Конструкция #1. Треугольная шарнирная арка

Простейшая ферма в виде треугольника. Состоит из двух стропильных балок, сходящихся в коньке. Нижние основания упираются в горизонтальный брус. В нижней части «треугольника» закрепляют затяжку. Чтобы система работала правильно, высота конька в конструкции не должна быть меньше 1/6 пролета фермы.

Эту схему можно назвать классической. В ней стропила работают на изгиб, стремяться разъехаться в стороны, а затяжка удерживает их и получает растягивающие нагрузки (работает на растяжение). Несущим элементом затяжка не является, поэтому ее можно заменить на тяж из металлопроката.

Для снижения степени изгиба стропильных балок, врубку конькового узла выполняют с эксцентриситетом. Благодаря этому при воздействии на стропила внешних нагрузок (атмосферные явления, вес кровли, собственный вес и т.п.), наряду с ожидаемым изгибом, появляется изгибающий момент противоположного направления. Это позволяет не только уменьшить изгибающие деформации, но и применить для стропил балки меньшего сечения. Соответственно, это помогает удешевить строительство.

Как правило, эта конструкция висячих стропил применяется при строительстве мансардного чердака. Затяжки в этом случае играют роль балок чердачного перекрытия.

Конструкция #2. Арка шарнирная с бабкой

Более сложная схема, которая нужна в случае перекрытия пролетов более 6 м.

Проблема в такой системе – длинная затяжка, которая будет испытывать огромные нагрузки и, как следствие, прогибаться под своим весом. Чтобы прогиба не было, затяжку подвешивают к коньку. Как? С использованием дополнительного элемента – бабки. Она представляет собой деревянный брусок, играющий роль подвески. Если подвес выполняют из металла, то называют его тяжем. Нередко применяют для этих целей обычный металлический прут, который на практике хорошо работает на растяжение.

Таким образом, с помощью подвеса-бабки, удается поддержать длинную затяжку и нивелировать ее прогиб. Саму затяжку при этом составляют из двух частей-балок, стыкованных друг с другом (в центре конструкции).

Конструкция бабки  проста, однако строители часто допускают ошибку в ее устройстве. Самое главное: бабка должна работать только на растяжение, а не на сжатие. Ее нельзя путать со стойкой, упирая в балку затяжки и карнизный узел. В таком случае элемент будет сжиматься, а не растягиваться.

Такая путаница может возникнуть потому, что стойка и бабка очень схожи по своему устройству. Но их предназначение, как и принцип работы, совершенно разные. Бабка, в отличие от стойки, жестко не закреплена с затяжкой. Она подвешена на карнизном узле, к ее нижней части с помощью хомутов крепится затяжка.

Необходимую длину затяжки набирают из составных частей, соединяя их косым или прямым прирубом и закрепляя болтами. С подвеской затяжку стыкуют через хомут.

Рассмотренная схема подходит для аграрных и промышленных зданий с большими пролетами. Однако в оригинальном виде она уже не используется, считается устаревшей. Но отдельные ее элементы весьма успешно применяются в практике строительства, при разработке арок других типов.

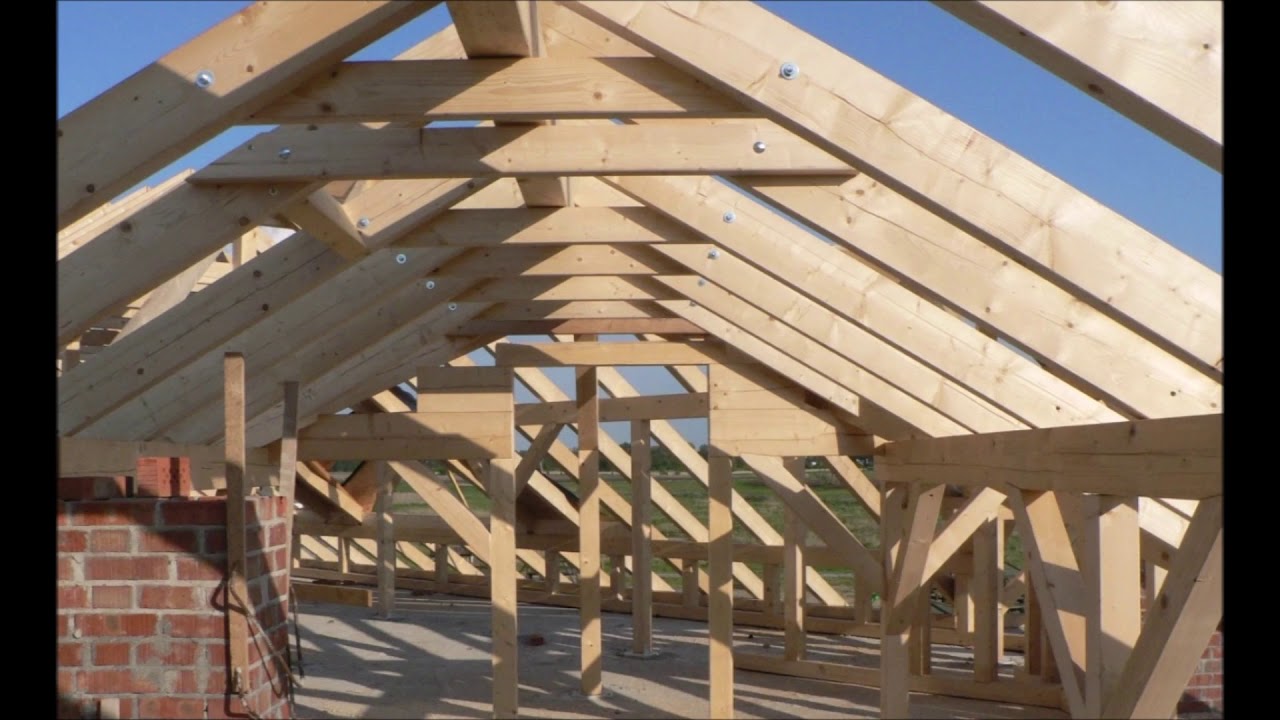

Конструкция #3. Арка шарнирная с приподнятой затяжкой

В этой схеме затяжка устанавливается не в нижней части арки, а продвигается кверху, ближе к коньку. Чем выше место установки затяжки, тем больше она растягивается.

Конструкцию с приподнятой затяжкой используют в строительстве мансардных помещений. Высота потолков при этом напрямую зависит от того, как высоко располагается затяжка.

Стропильные балки конструкции опираются на мауэрлат, а не на затяжку. Причем, крепление не жесткое, а подвижное, скользящее по типу ползуна. Оно позволяет компенсировать изменение размеров балок (их подвижки), которые происходят при колебаниях влажности и температуры.

Если на скаты действует равномерная нагрузка, то система будет устойчивой в любом случае. Если же нагрузка будет больше с одной стороны, то стропильная система сдвинется в сторону превалирующей нагрузки. Чтобы этого не случилась и кровля оставалась устойчивой, стропила устанавливают с выносом в обе стороны, за пределы стен.

Затяжка в такой арке не является опорой, на нее действуют растягивающие нагрузки – при устройстве чердака, и растянуто-изгибающие – при устройстве мансарды.

В мансардных помещениях затяжка зачастую является балкой для крепления подвесного потолка или изоляции. Чтобы защитить ее от провисания, устанавливают подвеску. При небольших предполагаемых нагрузках и короткой затяжке, подвес прибивают к ригелю и коньку, скрепляя соединения двумя досками с обеих сторон.

Если затяжка сравнительно длинная, то используют несколько подвесок, а каждую из них закрепляют гвоздями. Большие нагрузки требуют дополнительного использования хомутов.

Конструкция #4. Арка шарнирная с ригелем

Схема, похожая на предыдущую, но имеющая отличие: нижняя скользящая опора в карнизном узле заменяется на аналогичную жесткую. Стропильные балки врубают в мауэрлат или применяют для неподвижной фиксации опорные бруски.

Замена опоры меняет характер возникающих в арке напряжений. Конструкция становится распорной, воздействуя с распирающими усилиями на стены и мауэрлат.

Затяжку устанавливают в верхней части арки. При этом ее назначение меняется. Она уже не работает на растяжение, ее принцип действия основан на сжатии. Затяжку, работающую на сжатие, называют ригелем.

Арка с одним приподнятым ригелем рассчитана на небольшую распорную нагрузку. При больших нагрузках в дополнение к ригелю устанавливается затяжка. Получаются висячие стропила, конструкция и узлы которой схожи с обычной трехшарнирной аркой.

Мауэрлат для них уже не требуется.

Конструкция #5. Арка с подвеской и подкосами

Схема, дополняющая систему арки с бабкой. Используется, когда длина стропил настолько большая (до 14 м), что создает существенный прогиб их под собственным весом. Чтобы нивелировать изгибающие напряжения, систему дополняют подкосами, которыми подпирают стропильные балки.

Обычно подкосы упирают во внутренние стены. Но в висячих системах их нет, поэтому подкосы упирают в единственный существующий упор – бабку. Получается жесткая конструкция со следующим принципом действия:  стропила под воздействием внешней нагрузки прогибаются, давят на подкосы, подвеска растягивается и притягивает к себе коньковый брус, одновременно притягиваются и верхние части стропил, стропила поджимают подкосы.

Так как в этой схеме используются длинные стропила, соответственно применяется и длинная затяжка. Как правило, она состоит из двух частей-балок (хотя бывает и одноэлементной), соединенных в середине пролета косым или прямым прирубом. Соединение затяжки с бабкой выполняется через хомут.

По сути, все существующие висячие арки являются вариациями обычной трехшарнирной арки. Все остальные дополнения – бабки, ригели, подкосы – только увеличивают жесткость стропил. И несущей способности не меняют.

Любая из рассмотренных выше конструкций будет правильно работать лишь при грамотном соединении всех основных узлов. Только тогда они будут выполнять свою функцию, не деформируясь под воздействием внешних факторов.

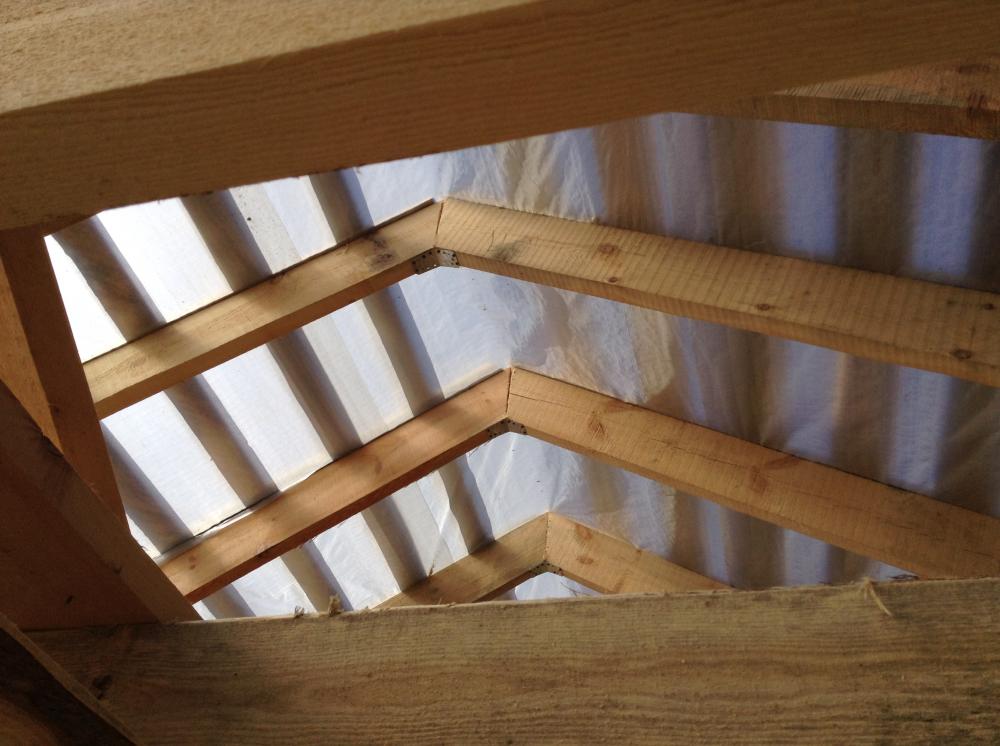

Сверху стропильные балки совмещают под углом и соединяют встык, внахлест или путем врубки. Этот узел называют коньковым. Крепление встык предполагает стыковку срезанных под углом концов балок и скрепление их накладками из металла или дерева. При соединении внахлест верхние части стропилин схлестывают между собой и закрепляют болтом с гайкой или шпилькой.

Соединение врубкой вполдерева похожа на соединение внахлест. Но в этом случае верхушки стропил накладывают друг на друга после выпиливания выемок в половину толщины бруса. Потом выпиленные части соединяют, в них просверливают сквозное отверстие и стягивают их балтом.

В конструкциях арок также встречается (например, в обычной трехшарнирной арке) соединение нижней части стропил с затяжкой – карнизный узел. Соединение выполняется лобовой врубкой одинарным или двойным зубом с креплением болтами. Также для крепления могут быть использованы короткие доски или металлические пластины, наложенные на стык стропилины с затяжкой и скрепленные гвоздями.

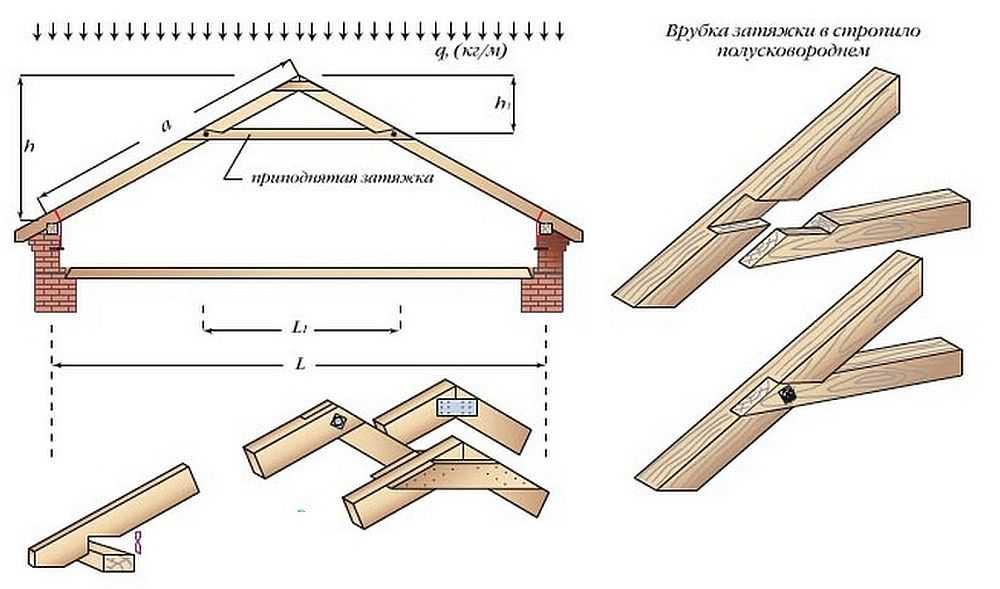

Приподнятая затяжка врубается в стропила внахлест полусководнем с последующим болтовым скреплением.

В схеме с приподнятой затяжкой или ригелем стропила соединяются с мауэрлатом. При этом применяется скользящее (по типу ползуна) или жесткое крепление опор. Скользящее крепление выполняется с применением металлических скользящих опор, допускающих небольшие подвижки стропил. При жестком креплении применяют врубку зубом, также может быть использован опорный брусок.

Как вы уже успели убедиться, висячая стропильная система относится к сложным конструкциям и требует правильного расчета, основанного на множестве факторов. Ошибочные итоговые параметры приведут к тому, что крыша не сможет противостоять потенциальным нагрузкам, что чревато деформациями и обрушениями.

Поэтому желательно доверить расчет висячих стропил профессионалам или использовать уже готовый проект дома. В крайнем случае расчеты можно выполнить с помощью одного из  онлайн-калькуляторов, которых достаточно много в сети интернет.

Для расчета используются следующие данные:

  • размеры перекрываемого помещения;
  • наличие мансарды;
  • предполагаемая максимальная нагрузка;
  • угол наклона скатов;
  • тип стропильной системы;
  • материал изготовления стен;
  • материал кровельного покрытия.

В результате расчета определяют:

  • сечение стропил;
  • величину шага стропил;
  • форму ферм.

После выбора стропильной конструкции и ее расчета можно приступать к монтажным работам.

Устройство висячих стропил на строительной площадке выполняется по следующей схеме:

  • Для точности монтажа и удобства, отмечают центр крыши и высоту конька. Для этого по фронтонам в центре временно закрепляют две доски, на них делают отметку по высоте конька.
  • Изготавливают шаблон для стропильных ног. Берут доску, прислоняют ее к мауэрлату нижним концом, а к отметке высоты конька – верхним концом. Отмечают места расположения верхнего и нижнего запилов.
  • Используя шаблон, изготавливают необходимое количество стропильных балок. В зависимости от будущего расположения в ферме помечают их на правые и левые стропилины. Выкладывают их по парам (так как каждая ферма состоит из двух стропилин – правой и левой).
  • Начинают сборку первой фермы (арки). Две стропильные балки соединяют вверху внахлест, встык или путем врубки.
  • Устанавливают затяжку и, если это предусмотрено схемой конструкции, бабку и подкосы.
  • Поднимают ферму на крышу и монтируют ее с торца постройки (на фронтоне). Крепление выполняется к мауэрлату с использованием уголков и гвоздей или саморезов.
  • Со стороны второго фронтона устанавливают такую же арку.
  • Между фронтонной парой арок натягивают бечевку, чтобы остальные арки были установлены четко по линии и обозначенному уровню.
  • Оставшиеся арки выставляют между фронтонами с шагом, предусмотренным проектом. Уровень арок по высоте контролируют натянутой бечевкой. Для исправления небольших погрешностей в размерах, высоту регулируют путем подкладки под стропилины деревянных дощечек.

На этом установка стропил окончена. Теперь можно приступать к очередным кровельным работам: укладывать утеплитель и гидроизоляцию, набивать обрешетку, монтировать кровельный материал.

Сращивание стропил по длине: соединение, удлинение между собой

При возведении крыши можно столкнуться с самыми различными трудностями. Приведем простой пример, рассчитав длину скатов, вы поняли, что приобретенные брусья слишком короткие. Как поступить в такой ситуации? Как произвести наращивание стропил? Этот элемент конструкции должен выдерживать большие нагрузки, а значит, быть прочным. Так как можно сделать соединение стропил между собой так, чтобы они не поломались во время эксплуатации? Какие методы предлагают использовать профессиональные строители?

Вначале о материале для стропил

Сращивание стропил по длине может быть выполнено несколькими способами. И тут очень важную роль играет материал, из которого сделаны сами элементы. В редких случаях стропила выполняют из металла. В такой ситуации наращивание производится при помощи сварки или болтового соединения.

Чаще всего, стропила выполнены из древесины. Но и тут есть некоторые различия, а именно:

  • Элементы могут быть сделаны из брусьев или бревен. Первый вариант наиболее распространен. В этом случае сращивание стропил производится путем врубки;
  • Для этих целей могут применяться и одинарные доски. В этом случае сращивать стропила лучше встык или торцовым способом. Также применяется метод внахлест;
  • еще один вариант стропил – это сшитые попарно доски. Тут можно использовать способ внахлест или сращивание при расположении состыковочной линии в разбежку.

Методов как соединить  стропила между собой довольно много. Часть из них не требует особого умения, для других нужны дополнительные приспособления. Но в любом случае удлинение – это не самый лучший вариант. Нарастить стропила в длину можно, но цельные элементы будут все-таки прочнее. Поэтому перед их приобретением нужно все тщательно рассчитать.

Метод врубки

Наращивание стропил по длине производится разными способами, но часть из них пользуется наибольшей популярностью. Это связано не только с их проверенной надежностью, но и простотой выполнения. К одним из таких популярных методов сращивания стропил относится способ косого прируба. Его можно применять как в случае с брусьями, так и при использовании одинарных досок.

При выполнении такого соединения стропил следует соблюдать следующие правила:

  • Со стороны сопряженных частей брусьев или досок делается косая вырубка или спил. Его длина равняется удвоенному значению сечения стропил;
  • Спил или вырубка делается с выступом или торцами. Их высота должна равняться 0,15 от сечения стропил;
  • Чтобы соединение было прочным и надежным, нужно аккуратно делать спил. Не допускается заполнение щелей между стропилами в месте стыковки щепками, кусками фанеры или другим способом. Спилы должны идеально подходить друг к другу по конфигурации.

Место соединения стропил следует дополнительно укрепить. Каким способом – это зависит от материала, из которого выполнен элемент. Для стропил из бруса используют болтовое соединение. В этом случае отверстие просверливается посередине соединения. Чтобы болт не сминал древесину, следует использовать гайку. Если делается удлинение стропил из одинарной доски, то усиление крепления выполняется с помощью хомута, скрутки или гвоздей.

В качестве «укрепляющего» элемента могут выступать шпильки. В этом случае так же, как и в случае с болтами, проделывается сплошное отверстие, куда и вставляется деревянная шпилька. Еще один вариант соединения – это выступы внутри пропила. Но такую работу могут проделать далеко не все, даже имея хороший плотницкий опыт. Такой вариант наращивания стропил требует повышенной точности.

Применяем метод внахлест

Для домов или строений с небольшой по площади крышей часто применяют стропила из досок. Этот вариант считается дешевым, при этом достаточно надежным, конечно при условии, что материал подобран нужного качества и с требуемым сечением. В такой ситуации соединить стропила можно внахлест.

Для такого метода сращивания следует выполнить следующее:

  • Две доски укладывают внахлест, который должен составлять не менее одного метра. При этом место сращивания стропил должно находиться непосредственно над опорой;
  • Соединение проводится с использованием гвоздей. Они вбиваются в шахматном порядке на расстояние в ряде не менее 50 сантиметров;
  • Дополнительно можно укрепить такие составные стропила хомутами или скрутками;
  • Прежде чем соединить оба конца, следует проверить ровность досок относительно друг друга. Нельзя допускать перекосов.

Метод внахлест применяют в том случае, если длина стропил составляет не более шести с половиной метров. Если пролет больше, то нагрузка будет слишком большой для такого типа соединения.

Сращивать таким методом можно не только по длине. Спаренные стропила также изготавливают этим способом. Две доски накладывают друг на друга и «прошивают» гвоздями. В результате можно получить стропила нужного для вашей конструкции крыши сечения.

Видео по теме:

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

  • Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов;
  • Далее, торцы состыковываются и сращиваются с помощью накладок. После чего закрепляются гвоздями;
  • Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение;
  • Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение.  В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Видео по теме:

Составной вариант

Соединение стропил внахлест можно произвести и другим способом. В таком варианте элемент не только удлиняется, но еще и увеличивается его сечение. Здесь срастить нужно не две, а три доски. Суть метода в следующем:

  • К одной доске с обоих ее концов внахлест сращиваются две другие доски. Между наращенными компонентами остается пространство, которое равняется толщине одинарного элемента. В результате получается стропила с разным сечением на концах;
  • В просвет между двойными компонентами устанавливаются вкладки. Их длина должна быть в два раза больше, чем толщина одинарной доски сращенных стропил. Расстояние между вкладками делается не менее двукратного значения их длины;
  • В оставшееся пространство можно плотно поместить минеральную вату или джут. Такая прослойка скомпенсирует усадку древесины;
  • Крепление проводится при помощи гвоздей, расположенных в шахматном порядке.

Такой способ сращивания стропил характерен тем, что сверху получается тонкий конец, а снизу толстый усиленный. Такой вариант конструкции применяют при возведении ломаной крыши и при установке диагональных стропильных ног.

Где делать соединение

Очень важно правильно выбрать место, где будет производиться сращивание стропил. Дело в том, что такое, даже очень надежное соединение, все равно будет «слабее» чем цельный элемент. Поэтому, на выбранном участке изгибающий момент должен быть практически равен нулю.

Категорически не разрешается соединять стропила посередине. В этом месте самая большая нагрузка на изгиб. В первую же зиму, после обильного снегопада, стропила прогнутся именно в этом месте.

Существует одно важное правило. Место сращивания должно располагаться от ближайшей опоры не боле чем на пятнадцать процентов от длины стропил. В этом случае изгибающая нагрузка будет минимально, а значит, элемент не будет сильно деформироваться. При этом опора может располагаться как до, так и после места соединения. При этом в качестве опоры могут выступать следующие компоненты стропильной системы:

  • Мауэрлат. Этот брус располагается на вершине стены по всему периметру дома;
  • Коньковый прогон. Этот компонент считается опорой, если используется наслонная система. В этом случае верхние концы стропильных ног упираются непосредственно в прогон;
  • Промежуточные стойки и подкосы. Эти компоненты и служат для того, чтобы поддерживать «слишком» длинные стропила. Как правило, под место сращивания и подставляют подкосы.

Только соблюдая эти правила удлиненная любым способом стропила будет выполнять свои функции и не поломается под нагрузками.

Посмотрите еще статьи:

Стропила для крыши своими руками: виды систем и установка

Стропила для крыши своими руками изготавливаются при строительстве каркаса кровельной конструкции по заранее разработанному проекту. Важно использовать качественный материал и обеспечить необходимый уровень безопасности при проведении работ.

Ключевое значение стропильной системы

Возведение крыши – один из важнейших этапов строительства, во время которого особое внимание следует уделить стропильной системе. От правильного расположения и качества стропил зависит не только внешний вид конструкции, но и ее выносливость в процессе эксплуатации. Если кровельное покрытие или теплоизоляцию можно отремонтировать, либо заменить в короткие сроки, замена элемента стропильной системы потребует трудоемкого капитального ремонта. Таким образом, проектирование крыши и монтаж конструкции требует высокой точности.

При строительстве частных домов применяются стропила из дерева или металла, в некоторых случаях используется комбинация материалов. Наиболее распространенными являются более доступные деревянные конструкции. Элементы стропильной системы могут быть выполнены на заказ или самостоятельно.

Преимущество использования готовых стропильных конструкций заключается в высокой точности их изготовления, полном соответствии заданным параметрам. Заводские деревянные стропила, как правило, оснащаются металлическими вставками, упрощающими монтаж. Также на заказ могут изготавливаться стропильные фермы.

Металлические стропила выполняются из проката с антикоррозийным цинковым покрытием – уголков, швеллеров. Их преимуществом является относительно небольшой вес при высокой прочности. К недостаткам стропил такого типа относится трудоемкость работ с металлом, сложность подгонки деталей на крыше, необходимость навыков работы со сварочным аппаратом. По этой причине в частном строительстве рекомендуется стропила для крыши своими руками выполнять из дерева.

Подготовка пиломатериала

Рассмотрим, как сделать стропила для крыши, рассчитанные на высокие нагрузки. Для возведения каркаса кровли требуется использовать пиломатериал высокого качества. Преимущественно это доска и брус из древесины хвойных пород (лиственница, сосна), причем рекомендуется выбирать материал с высоким содержанием смолы, предохраняющей древесину от гниения. Кроме того, пиломатериал из деревьев семейства хвойных, хорошо поддается обработке и доступен по цене.

Стропила обычно выполняются из бруса шириной 100-150 мм, и толщиной от 50 мм. Длина бруса подбирается исходя из требуемой длины стропильной ноги и угла установки. При необходимости изготавливаются составные стропила. Наращивание длины ноги может выполняться различными способами. Возведение стропил лучше всего выполнять из вылежавшегося сухого бруса, чтобы избежать изменения его геометрии при высыхании – это дает возможность гарантировать сохранность формы кровельной конструкции.

Прежде чем выполнять стропиловку крыши, подготовленные стропила и другие элементы системы следует защитить от возможного повреждения насекомыми и повысить огнестойкость материала. Для этого применяются специальные огнебиозащитные пропитки. Элементы из бруса со всех сторон следует обработать соответствующими составами, особое внимание, уделяя местам будущих стыков. Состав наносится широкой кистью с длинным ворсом. Обработка выполняется в два слоя, причем после нанесения первого слоя материал должен хорошо просохнуть.

Монтаж стропильной системы начинается только после полного высыхания дважды обработанных деталей.

Расчет стропильной системы

Как произвести расчет стропил на крышу, чтобы конструкция успешно справлялась с нагрузками? Занимаясь строительством дома своими руками, подготовку кровельной системы можно выполнить самостоятельно. Но потребуется произвести ряд расчетов, сложность которых напрямую зависит от конфигурации кровли. Если расчет односкатной или двухскатной крыши достаточно просто сделать самостоятельно, четырехскатные и сложные ломаные кровли требуют профессионального подхода при проектировании.

Размеры элементов стропильной конструкции и их расположение обусловлены:

  • типом и размерами крыши;
  • углом наклона скатов;
  • типом кровельного покрытия;
  • шириной утеплителя;
  • параметрами атмосферной нагрузки.

Чтобы понять, как рассчитать стропила крыши, рекомендуется ознакомиться с действующими нормативными документами. В России это СНиП 2.01.07-85 «Нагрузки и воздействия», а также приложенные к «Изменениям к СНиП 2.01.07-85» карты снеговых и ветровых нагрузок в регионах страны. В зависимости от атмосферных нагрузок в расчеты вносятся поправочные коэффициенты.

Сечение и размеры стропильных ног напрямую зависят от характеристик выбранного кровельного материала и угла наклона кровли. Малый угол наклона способствует накоплению снега (это требует применение мощных стропил), но снижает ветровую нагрузку, а у крутых крыш повышена парусность. Выбор типа кровли влияет на угол наклона скатов крыши, помимо этого, необходимо учитывать вес требуемой обрешетки, а также самого кровельного материала.

Если нет возможности заказать проект стропильной системы у частного проектировщика или в проектной организации, можно воспользоваться специальными программами. Например, программа «Стропила» позволяет определить требуемые размеры стропильных ног и другие параметры конструкции. Подробную схему можно разработать при помощи программ по проектированию.

Типы стропильных систем

Различные типы стропильных систем имеют определенные особенности возведения. К примеру, стропила односкатной и шатровой кровли существенно различаются, поэтому с типом конструкции следует определиться заранее. Рассмотрев особенности монтажа различных стропильных систем, можно оценить возможность справиться с работой своими силами.

Наиболее простой считается односкатная конструкция. Скат опирается на несущие стены, угол наклона определяется перепадом высот капитальных стен или высотой специальных подпор. Стропила расположены параллельно друг другу.

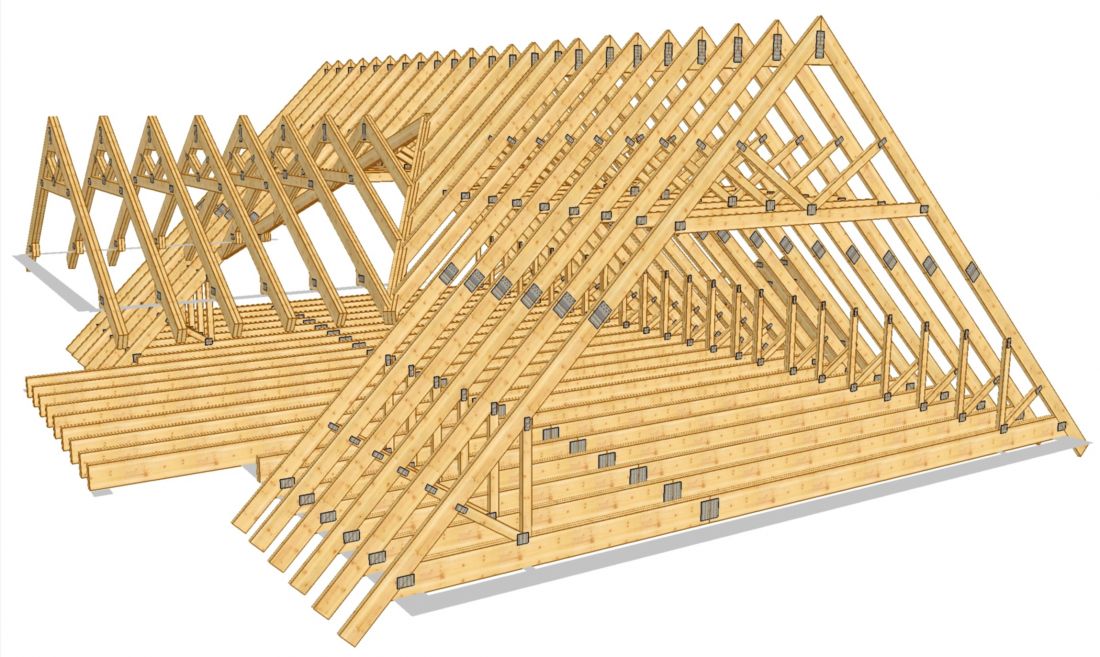

Двускатная крыша несколько сложнее: стропила так же расположены параллельно, нижними концами упираются в опоры или мауэрлат (со свесом или без свеса). Верхние концы монтируются к коньковому прогону, который должен быть установлен между фронтонами строго горизонтально, либо стропила попарно стыкуются, образуя Л-образные арки. Для обеспечения жесткости конструкции применяются перемычки, опоры, подкосы и т.д.

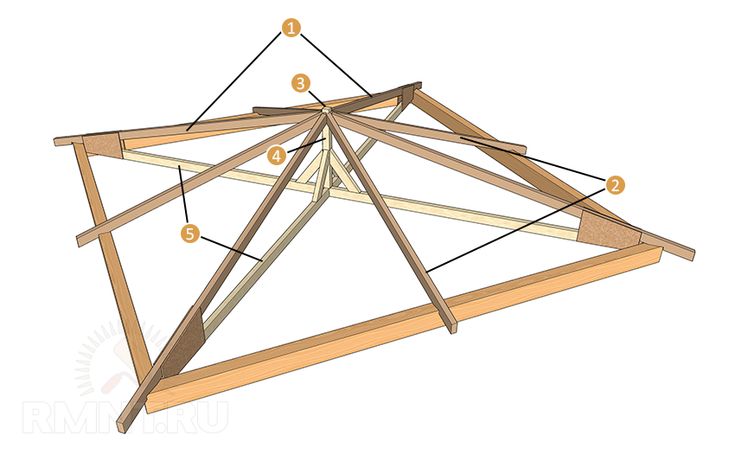

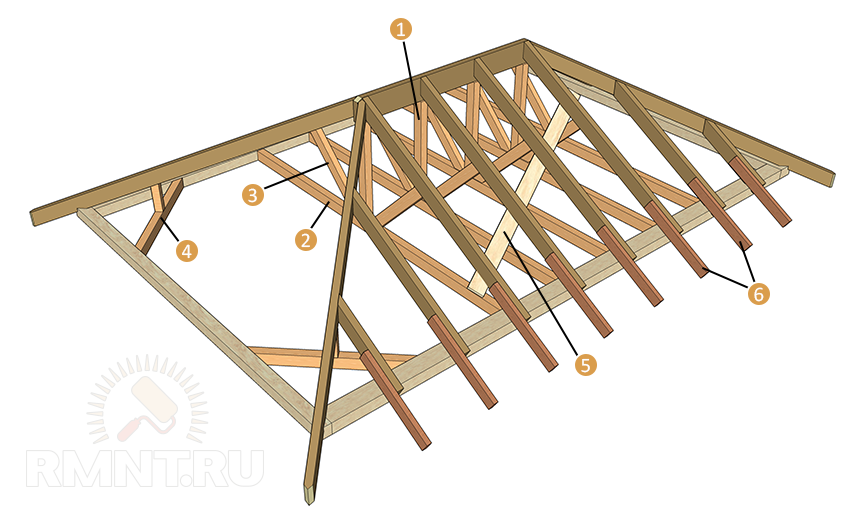

Рассматривая, как поставить стропила на крышу вальмового типа, стоит отметить сложность соединений и перекрытий таких конструкций. Для монтажа вальм, треугольных скатов над торцами дома, необходимо использовать специальные мощные диагональные стропила. Очень важно правильно выполнить расчет и замер данных элементов, в противном случае нарушится симметрия конструкции, и крыша в процессе эксплуатации не выдержит нагрузок. Как минимум проектирование такой кровли следует доверить профессионалам.

Схожие проблемы возникают и при строительстве шатровой крыши над зданиями, имеющими квадратный периметр. Диагональные стропила смыкаются в одной точке, образуя четыре равнобедренных треугольника. Неправильно выбранный угол наклона скатов и сечение стропильных ног приведут к разрушению конструкции.

Ломаные двускатные мансардные крыши несколько сложнее в проектировании и монтаже, нежели щипцовые конструкции, но существенно проще четырехскатной. Такую кровельную конструкцию вполне можно выполнить своими силами даже не имея серьезного опыта строительных работ.

Крепление стропил

При строительстве стропильной системы рекомендуется использовать стропила, выполненные из цельного бруса или доски. Но далеко не всегда это возможно. При необходимости использовать длинные стропильные ноги можно применять клееный стропильный брус, но это достаточно дорогой материал. Проще нарастить стропила самостоятельно.

При использовании досок, более мощное стропило можно получить, скрепив две доски толщиной около 50 мм между собой вплотную. Доски сшиваются скобами или гвоздями в шахматном порядке.

Второй вариант удлинения стропила – монтаж трех досок с вкладышами. В этом случае между двумя досками надежно крепится нижняя часть третьей доски, выдвинутой на необходимую длину. Оставшееся пространство между двумя досками заполняется деревянными прокладками из доски необходимой толщины. Брус стыкуется встык, при этом важно выполнить срезы торцов строго под прямым углом, место стыка с двух сторон закрывается деревянной накладкой либо металлической пластиной. Также может использоваться соединение внахлест – заход должен составлять не менее метра, крепление гвоздями или шпильками в шахматном порядке.



Третий вариант стыковки – метод косого прируба. Стропила подрезаются под углом 45-70 градусов и скрепляются болтом, диаметр которого составляет 12 или 14 мм.

Рассматривая, как ставить стропила на крышу, важно отметить, что деревянная система требует внимательного подхода к выбору способа соединения элементов. Наиболее распространены:

  • одинарный или двойной зуб;
  • крепление посредством скоб или гвоздей;
  • болтовые соединения;
  • соединение с применением хомутов.

Важно учитывать, что самый распространенный способ (гвозди и скобы) может применяться при монтаже элементов из хорошо просушенной и вылежавшейся древесины, так как усыхание влажного дерева ведет нарушению прочности крепежного узла. Доски и брус, влажность которых близка к максимально допустимым значениям, рекомендуется скреплять болтами, но такой способ в определенной степени ослабляет сопротивление элементов нагрузкам.

Крепление стропил к балкам и стенам дома

С момента возведения здания стропильная система его крыши постоянно проходит проверку на прочность. Ей приходится выдерживать порывистые разнонаправленные ветровые нагрузки, длительные усилия от веса снежного покрова, частые температурные перепады вследствие нагрева кровли солнцем и последующего остывания. В таких условиях чрезвычайно важную для безопасной эксплуатации всего здания роль играет способ крепления стропил и его надежность.

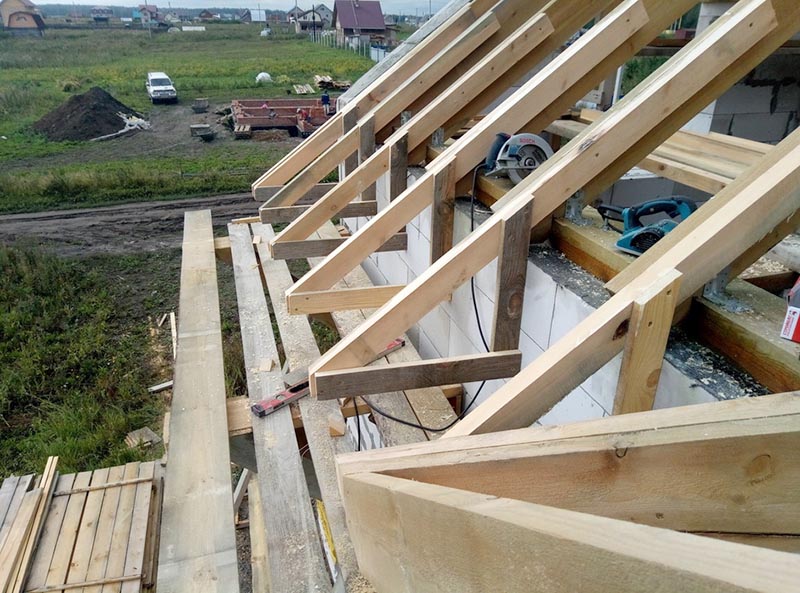

Крепление стропил к стенам

Для равномерного распределения нагрузки от стропил на стены из кирпича укладывают деревянный брус – мауэрлат, который фиксируется на замоноличенных в кладку шпильках. Перед установкой стропил на их нижней части вырубают паз (этот конструктивный элемент опытные строители называют «зарезом»), который охватывает мауэрлат, препятствуя сдвигу стропильной ноги под нагрузкой. Если мауэрлат сделан из древесины твердых пород, к примеру, лиственницы, в нем можно вырубить ответную часть: стропило в таком случае будет зафиксировано более надежно.

Мягкую балку, например, из хвойной древесины, оставляют без изменений. После придания стропилу правильного положения, его прибивают к мауэрлату тремя гвоздями: один забивается вертикально, два других – под углом в боковые поверхности. Стропило, также, можно закрепить с помощью уголков, которые устанавливаются с двух сторон от него так, что одна полка прилегает к мауэрлату, а другая – к боковой поверхности стропильной ноги. Кроме того, каждое стропило прикручивают проволочными скрутками к замоноличенным в стену костылям.

Выпиливание «зареза» – не единственный способ сопряжения стропил и мауэрлата. Помимо него применяют:

А) зуб с шипом.

Вырезаемые в стропиле зуб и шип вставляются в ответный паз – гнездо, проделанный в балке мауэрлата. Глубина гнезда для шипа не должна превышать четверти высоты сечения бруса.

Б) зуб с упором.

Данный метод применяется при углах наклона скатов, превышающих 35 градусов.

В) двойной зуб.

Используется для фиксации стропил пологих скатов. Может выполняться в виде:

– упора с шипом;

– упора без шипа;

– двух шипов с замком.

Все вышеперечисленные приемы позволяют закрепить стропило на стене жестко, то есть таким образом, при котором исключается возможность сдвига или поворота стропила относительно стены. Такое крепление стропил неприемлемо для деревянных домов, стены которых дают весьма ощутимую усадку в течение первых нескольких лет эксплуатации здания.

Для того, чтобы сохранить геометрию стропильной системы неизменной в таких условиях, необходимо обеспечить стропилам возможность двигаться относительно стен, пока размеры последних будут меняться. С этой целью крепление стропил к стенам делают подвижным. Лучше всего приобрести готовый механизм, который называют «скользячкой».

Она состоит из направляющей, которая устанавливается на мауэрлате, и упора, закрепляемого с одной или с двух сторон каждой стропильной ноги. Стропило устанавливают таким образом, чтобы упор был выведен в самое крайнее положение и в ходе усадки стен дома мог двигаться по всей длине направляющей, которая в разных конструкциях составляет от 60 до 160 мм.

Крепление стропил к коньковому прогону

Перед установкой стропила его верхнюю часть подрезают следующим образом: на боковой поверхности стропильной балки от края торца прочерчивают линию, которая образует с линией торца угол, равный углу наклона ската; затем часть стропила по этой линии отрезают. Плоскость среза после установки стропила под нужным углом примет вертикальное положение и будет упираться в боковую поверхность конька.

Для подрезки таким же способом остальных стропильных ног лучше всего изготовить шаблон, который значительно упростит эту задачу. После того, как стропило заняло правильное положение, его прибивают к коньковому прогону двумя длинными гвоздями (около 150 мм), которые вбиваются в верхнюю грань. Узел крепления стропил к коньковому брусу можно усилить с помощью уголков, устанавливаемых с двух сторон каждого стропила.

В полочках каждого уголка заранее просверливают крепежные отверстия и прикручивают их так, чтобы одна полочка прилегала к боковой поверхности стропила, а другая – к коньку. Такое усиление предотвратит поперечное смещение стропильной ноги и сделает всю стропильную систему более надежной.

По описанным выше причинам в деревянных срубах жесткое крепление стропил к коньку также не применяют. Здесь рекомендуется установить подвижный опорный механизм, получивший название «скользячки».

Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

[contents]

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

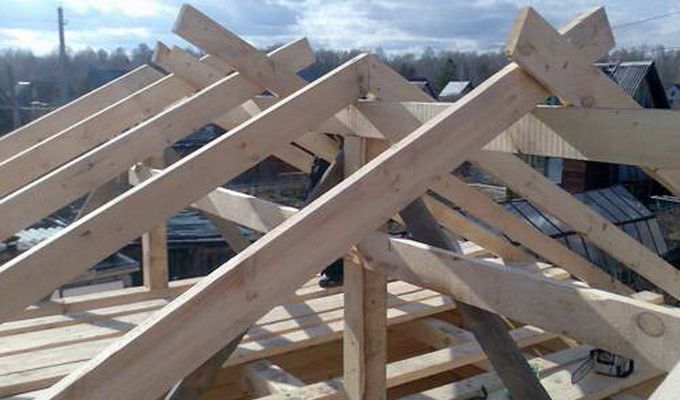

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

  • одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
  •  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
  • тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

  1. обычные висячие стропила
  2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

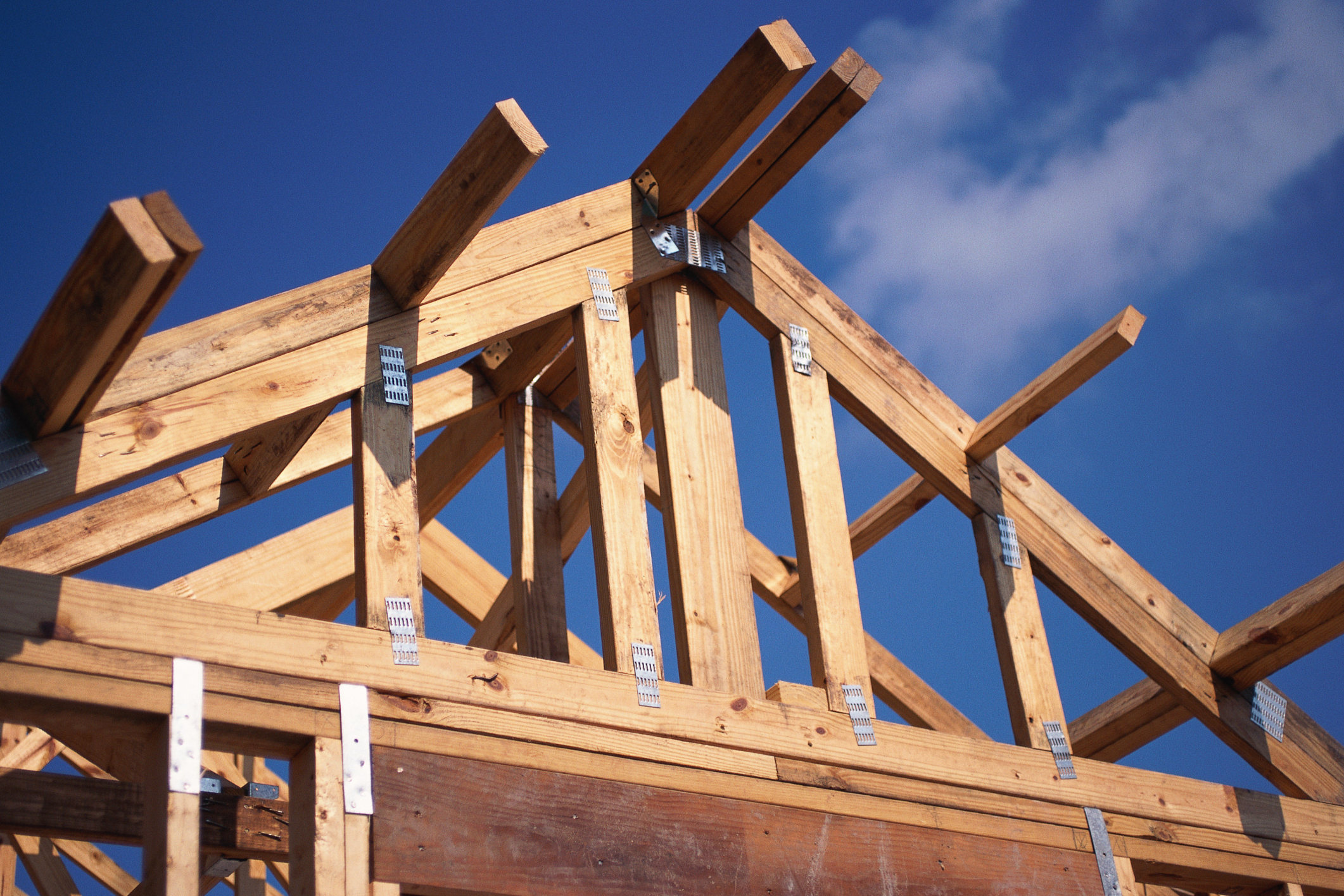

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

ДВОЙНОЙ АЛЬФА-УГОЛ СТРОПИЛА

ДВОЙНОЙ АЛЬФА-УГОЛ СТРОПИЛА

Этот веб-сайт использует файлы cookie для улучшения обслуживания и опыта потребителей. Если вы решите продолжить навигацию, мы считаем, что вы принимаете их использование Подробная информация. »

Хорошо, я понял.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

PEACOCK DUO

CODEL

[mm]

B

[mm]

pcs.
PCKD80438003601

Висячие стропила — конструкция и узлы крыши

Приветствую вас, друзья! В сегодняшней статье мы подробно рассмотрим все аспекты, касающиеся висячих стропил. Они являются основными составляющими элементами кровли, вместе с которыми формируют каркас замкнутого типа, который обладает высокой прочностью и устойчивостью к воздействию осадков и ветровой нагрузки.

Но прежде чем мы начнем, я кратко хотел бы остановлюсь на видах стропил, которые бывают двух видов – наслонные и висячие – и особенностями их применения.

Виды стропильных систем

Различаются между собой наслонные и висячие стропильные системы способом передачи весовой нагрузки от крыши дома на его стены:

  • Для строения, в конструкции которого не предусмотрены внутренние несущие перегородки, стропильные балки опираются только на внешние стены – такие стропила называются висячими. В этом типе сооружений всегда применяется затяжка, которая объединяет ноги балок, что позволяет существенно снизить распирающую нагрузку от стропил.
  • В случае, если здание обладает внутренними несущими стенами или промежуточными опорами, в конструкции таких сооружений используются наслонные стропила. Эти сооружения, в отличие от висячих элементов, характеризуются простотой в изготовлении и применении, а также меньшим количеством используемого материала. Однако, для их применения потребуется возведение дополнительных перегородок и опорных узлов внутри строения.

Основные узлы висячей стропильной системы

Висячая стропильная система состоит из следующих элементов:

  • Стропильные ноги. Это опорные брусья, в задачу которых входит формирование двускатной крыши. Они изготавливаются из досок или брусков, имеющих следующие размеры: 50х150 либо 100х150 миллиметров. Шаг установки варьируется в диапазоне от 0,6 до 1,2 метра, в зависимости от многих факторов.
  • Мауэрлат – представляет собой брус сечения 100х100 или 150х150 миллиметров. Он монтируется в верхней части несущих стен, в том месте, где на них будут опираться стропильные балки, и выступает в роли устройства по распределению веса кровли, передаваемого на стены и фундамент здания.
  • Затяжка – горизонтальная балка, которая осуществляет стягивание нижних участков стропильных ног. Данный элемент способствует компенсированию нагрузки на распирание, действующую на главные узлы кровли.
  • Подкосы и стойки – это подпорки, выполняющие функцию поддержания стропильных ног, дополнительно защищая их от воздействия нагрузки на изгиб. Они примыкают к верхним или нижним частям балок.
  • Прогон – является элементом, на которую опираются ноги стропил в верхней части крыши.
  • Обрешетка. Представляет собой обрезные доски или бруски, которые предназначены для передачи нагрузки от кровли на стропильные ноги.
  • Конек крыши. Это участок, в котором соединяются 2 ската крыши.

Основные элементы стропильной системы с висячими стропилами

Особенности конструкции висячих стропил

Крыша с висячими стропилами является наиболее простым вариантом фермы, обладающей треугольной формой. Она способна перекрывать пролёты длиной до 17 метров. В её состав входят две стропильные ноги, упирающиеся друг в друга и затяжка, которая их дополняет.

Такая система считается распорной и благодаря её особенностям, возникающее напряжение не передаётся на стены здания.

Всего существует пять видов конструкций, образованных висячими системами.

Треугольная шарнирная арка

Такая конфигурация имеет замкнутую треугольную форму, в которой стропильные балки работают на изгиб, а затяжка — на растяжение. Для того чтобы система правильно работала, высота конька должна быть не меньше 1/6 длины пролёта фермы. Эта конструкция пользуется большой популярностью при устройстве чердаков.

Арка шарнирная с бабкой

Эта конструкция основана на подвешивании бабки к арочному коньку. Система такого типа работает на растяжение, которое возникает от изгиба самой затяжки. В зависимости от характера и назначения конструкции, подвеска может изготавливаться из дерева либо металла. Затяжка может быть выполнена из отдельных компонентов, которые фиксируются на нижнем участке подвески при помощи болтовых соединений.

Арка шарнирная с приподнятой затяжкой

Данная конструкция является аналогом треугольной арки, но в отличие от последней, затяжка фиксируется не внизу стропильных ног, а вверху сооружения. Такая форма соединения весьма популярна при создании полноценных мансардных помещений. Крепление затяжки к стропильной ноге осуществляется посредством врубки полусковороднем и при помощи болтового соединения. Чем выше располагается затяжка, тем большее растягивающее усилие она воспринимает.

Арка шарнирная с ригелем

В этой конфигурации в качестве опорного узла выступает неподвижный элемент шарнирного типа. Крепление с мауэрлатом осуществляется за счёт опорного бруса или посредством врубки зубом. Сами распределительные балки необходимо жёстко закреплять к несущим стенам. При больших распорных нагрузках внизу конструкции может устанавливаться затяжка.

Арка с подвеской и подкосами

Этот тип является некоторым подобием трёхшарнирной арки с подвеской. В систему висячих стропил, конструкция которых претерпела небольшие изменения, были введены подкосы, избавившие сооружение от избыточного напряжения. Когда на подвеску воздействует растягивающее напряжение, происходит сжатие подкосов и арка приобретает жёсткую структуру.

Способы крепления стропильных ног

Соединение основных элементов висячих конструкций чаще всего осуществляется при помощи двух методов.

Двойным зубом

Способ используется в тех случаях, когда крыша является достаточно пологой и угол наклона скатов относительно горизонтальной поверхности составляет менее 35 градусов.

Применяться может двойной зуб как с шипом, так и без него. Для первого элемента в балке делаются два упора, в крайнем из которых вырезается шип, а в стропильной ноге устраивается соответствующее отверстие, подогнанное по размерам. Для правильной работы конструкции, геометрические размеры этих компонентов должны максимально совпадать.

Болтом и хомутом

Технология заключается в следующем: в стропильной ноге срезается торцовая часть, далее она устанавливается на балку в то место, где вырезана выемка и закрепляется болтом. Это соединение должно располагаться перпендикулярно верхней части стропильного элемента. В некоторых случаях может использоваться соединение с использованием хомута.

Принципы расчета

Для проведения грамотного расчёта стропильной конструкции необходимо руководствоваться следующими принципами:

  • Климатическими факторами, преобладающими в конкретном регионе – следует учесть такие моменты, как средний уровень осадков, выпадающих за год, а также снеговые и ветровые нагрузки;
  • Типом конструкции висячих стропил;
  • Значениями углов наклона, в соответствии с которыми будут установлены скаты;
  • Высотой стропильного треугольника;
  • Размерами и количеством карнизных свесов;
  • Расстояниями между стропилами;
  • Архитектурной формой строения;
  • Характеристиками материалов, которые предполагается использовать в конструкции крыши.

Стропильная система проектируется с учётом конструктивных особенностей будущего сооружения: в расчёт идёт не только длина пролёта фермы и размер сечения стропильных ног, но и характеристики таких важных деталей, как ригели, подкосы и бабки.

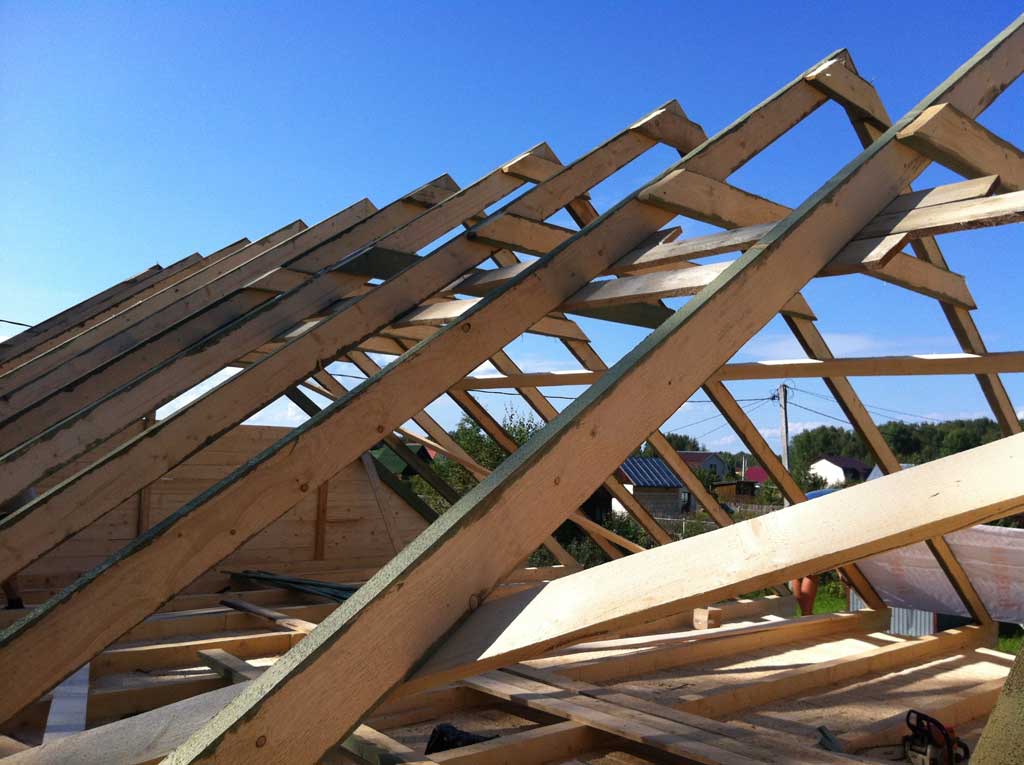

Монтаж висячих стропил

Для проведения работ по монтажу стропил потребуются следующие инструменты:

  • строительный уровень;
  • топор;
  • молоток;
  • нож;
  • карандаш;
  • отвесное приспособление;
  • рулетка;
  • ножовка.

В качестве примера рассмотрим монтаж треугольной трехшарнирной арки с приподнятой затяжкой, как одного из самых популярных вариантов, позволяющих сделать мансарду.

Для установки системы с висящими стропилами необходимо выполнить следующие шаги:

  • Осуществить подъём на перекрытие стропильного бруса;
  • Установить и соединить стропила в верхней части. Сделать это можно несколькими способами:
    • выполнив запил на обеих стропильных ногах (что увеличивает прочность всей конструкции), а соединение выполнить с помощью болта и гайки;
    • запилить стропила в стык, и соединить металлической пластиной или набив брусок;
  • Сделать разметку в месте опирания стропила на мауэрлат, после чего на стропильной ноге сделать выемку, позволяющую увеличить надежность опоры. Провести эту же операцию по формированию выемки на второй балке;
  • После того, как ферма подогнана по размерам, на ее основы нужно сделать шаблоны для левой и правой стропильной ноги – это позволит удобно подготовить новые фермы на земле, не занимаясь их подъемом наверх. В качестве основы для шаблона можно использовать фанеру;
  • Установить стропила на край кровли и зафиксировать к мауэрлату при помощи гвоздей;
  • Подготовить еще одну ферму, и смонтировать ее на противоположной стороне крыши. Между ними натягивается веревка, которая будет выступать в роли уровня для следующих стропильных ферм;
  • Установить горизонтальный брус (затяжку). Данный компонент используется для связывания стропильных ног и уменьшения распорных сил, передающихся от кровли на стены строения – чем выше она закреплена, там большие нагрузки на растяжение испытывает. Врубка затяжки в стропило выполняется полусковороднем, а крепление осуществляется с помощью болтов. Лучше если затяжка будет из цельного бруска, но при необходимости наращивания используются гвозди или болты;
  • Выполнить установку остальных ферм кровли в соответствии с разметкой.

Изначально, при формировании системы из висячих стропил, фиксация ног к мауэрлату выполняется с использованием гвоздей. После завершения сборки, данный участок рекомендуется укрепить:

  • специальными полосами (шинами), изготовленными из тонкой стали. Для этого стропильный брус оборачивают шиной, далее с обеих сторон в металлическую полосу забивают гвозди либо ввинчивают шурупы.
  • Металлическими уголками (крепление осуществляется на саморезы).

Используя перечисленные метод дополнительного крепления, можно значительно усилить конструкцию кровли и избежать её повреждений при различного рода нагрузках. В заключении рекомендую ознакомиться с подробным видео-гайдом по устройству двускатной кровли с использованием висячих стропил:

Если у вас появились вопросы по другим разновидностям конструкций висячих стропил – пишите об этом в комментариях, подробно разберем.

Даты и цены — Двойные стропила для скота

Июльский погон крупного рогатого скота 2021 г.

  • 27 июня прибытие в Шеридан, 28 июня 8:00 трансфер и транспортировка в коровник
  • 14:00 возвращение в цивилизацию, 3 июля 9:00 возвращение в аэропорт

2021 Semper Fi Fund Trip

Загон крупного рогатого скота на открытых выгулах, начало августа 2021 г.

  • 7 августа прибытие в Шеридан, 8 августа 8:00 трансфер и транспортировка в коровник
  • 12 августа возвращение в цивилизацию, 13 августа 9:00 возвращение в аэропорт

Загон крупного рогатого скота на открытых выгулах, конец августа 2021 г.

  • 21 августа прибытие в Шеридан, 22 августа 8:00 отправление и транспортировка в коровник
  • 26 августа возвращение в цивилизацию, 27 августа 9:00 возвращение в аэропорт

Сентябрь Погон крупного рогатого скота 2021

  • 18 сентября прибытие в Шеридан, 19 сентября 8:00 трансфер и транспортировка в коровник
  • 24 сентября возвращение в цивилизацию, 25 сентября 9:00 возвращение в аэропорт

Очистить поездку 2021

  • 3 октября прибытие в Шеридан, 4 октября отгрузка и транспортировка в стойбище
  • 8 октября возвращение в Шеридан, 9 октября бесплатное возвращение домой

Следующие цены указаны как цена на человека:

Июнь, июль Перегон скота
  • 1-5 человек — 3590 долларов.00 на человека
  • 6+ человек — 3115 долларов США на человека
Загон для крупного рогатого скота открытого выгула
  • 1-5 человек — 3545 долларов США на человека
  • 6+ человек — 2 920 долларов США на человека
Сентябрьский погон крупного рогатого скота
  • 1-5 человек — 3640 долларов США на человека
  • 6+ человек — 3210 долларов США на человека
Очистить поездку

Цены включают наземный транспорт до Шеридана и обратно, всю еду, безалкогольные напитки, седло, снасти, аренду лошадей и услуги гида.

Будет взиматься плата за доставку из Биллингса в Шеридан туда и обратно в размере 300 долларов на человека. Эта услуга доступна за день до и через день после поездки.

Мы также предлагаем одноместное размещение в течение недели за 300 долларов США. Это не включает одноместное размещение в мотеле в ночь банкета. Последние ночи проживания включены в стоимость поездки. Мы предлагаем двухместное размещение в пристенной палатке за дополнительную плату в размере 600 долларов США.

РЕКОМЕНДУЕМАЯ БЛАГОДАРНОСТЬ составляет 125 долларов США на человека.

ОНЛАЙН РЕГИСТРАЦИЯ

Бронирование:

ДЕПОЗИТ 25% НЕОБХОДИМ ПРИ БРОНИРОВАНИИ. Невозвращаемый остаток необходимо оплатить за 90 дней до поездки. Из-за огромной подготовки к поездке все деньги не подлежат возврату. Принимаем VISA и MC, денежные переводы или личный чек. НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ПРИОБРЕСТИ СТРАХОВКУ ОТМЕНЫ ПУТЕШЕСТВИЯ. 1-800-826-1300 TRAVEL GUARD 1-800-348-9505 CSA TRAVEL.

В режиме ожидания:

Если поездка уже завершена, необходимо внести залог в размере 12%, чтобы быть в режиме ожидания.Если ни одно место не открывается, 12% применяются к поездке по вашему выбору в следующем году. Все деньги возврату не подлежат. НАСТОЯТЕЛЬНО РЕКОМЕНДУЕМ ПРИОБРЕСТИ СТРАХОВКУ ОТМЕНЫ ПУТЕШЕСТВИЯ. 1-800-826-1300 TRAVEL GUARD 1-800-348-9505 CSA TRAVEL.

Чтобы узнать о доступности, звоните: (800) 704-9268, (307) 655-9539 или (307) 655-9463 или по электронной почте: [email protected] или [email protected]

Double Rafter Cattle Drives работает в соответствии со специальным разрешением на использование в Национальном лесу Бигхорн.

Double Rafter Cattle Drives — поставщик равных возможностей.

Открытый загон для крупного рогатого скота — Двойные стропильные загоны для скота

Включает:

5 дней / 5 ночей

Клиника верховой езды

0-2 переезды в лагерь

Последняя ночь в Bear Lodge Resort

Бесплатная фотография

На загонах открытого пастбища мы собираем скот и перегоняем его на следующее пастбище в нашей ротации. Звучит довольно просто, но это совсем не так.Имея более 60 000 акров в границах нашего горного участка и всего 7 пастбищ, он должен сразу сказать вам, что получение крупного рогатого скота, найденного на любом пастбище, само по себе является серьезным мероприятием. Эти поездки проходят исключительно в горах в одной из самых красивых отдаленных стран, которые вы когда-либо видели. Преимущество этих поездок в том, что погода, как правило, наиболее стабильная, а поскольку у нас нет влажности, температура, скорее всего, будет ниже 80-х. Поскольку у нас более низкие температуры, нам не нужно завтракать в 3 часа ночи, как мы это делаем на июльском погоне скота.Это на самом деле делает поездку более спокойной. Мы можем позавтракать в районе 6:30 утра и планируем покинуть лагерь около 8:00 утра. Как и все наши поездки, день заканчивается, когда мы привозим скот туда, где нам нужно его на день. Поездка в Open Range так же сложна, как и в любой другой поездке, и количество часов в седле будет равняться любым поездкам, которые мы совершаем. Я обещаю, когда вы катаетесь по «Крикун-Хилл» или «О, черт возьми, Трейл», вы не почувствуете себя незамеченным! Пару лет назад во время одного из наших походов по открытым пастбищам мы сняли показания GPS на пастбище, где начали собирать стадо.Затем мы сняли показания, когда добрались до места назначения в конце недели. По прямой это было всего 4 мили, но по маршруту, который нам пришлось ехать, из-за каньонов, которые мы не могли пересечь, мы плыли за стадом на 25,5 миль. Можно пройти 4 мили пешком, но лошадь не переправить. Это так грубо. Те 25,5 миль, которые мы проехали, заставили нас пройти через все виды местности: от массивных сосновых лесов до высоких альпийских лугов и болотистых мест, где ваша лошадь могла бы увязнуть.И, как и все наши поездки, это происходит каждый день назад, если только у нас не будет снежной бури! Это произошло всего дважды за 25 лет, и оба раза осенью.

Со всеми разбросанными лесами, высокими альпийскими лугами, скалами, каньонами и суровой местностью это не так просто, как кажется. В этой поездке нет ничего смешного. Имея 600 голов крупного рогатого скота, мы обещаем вам много времени в седле. Здесь много дикой природы, полевых цветов, коров и много свежего воздуха, которые сделают эту неделю одной из самых насыщенных в вашей жизни.Поездка пройдет на высоте от 6200 футов до 9300 футов.

Благодаря феноменальной голландской кухне нашего повара, невероятным лошадям на лошадях и духу товарищества у костра вы навсегда заведете новых друзей. Имея на выбор множество лошадей, мы можем подобрать наездников любого уровня. Дайте нам возможность поделиться с вами тем, чего вам не хватало в жизни.

Так что не стесняйтесь заказывать одну из этих поездок, потому что это не просто открытие ворот, но и прогон скота! Мы получаем больше REPEAT заказов на наши загоны для крупного рогатого скота открытого выгула, чем любые другие поездки, которые мы предлагаем.В прошлом году мы взяли вместе 40 человек в эти две поездки, и 17 из них перебронировали поездку на другую поездку в следующем или следующем году. Наши поездки заполняются каждый год раньше, во многом благодаря загонам для крупного рогатого скота открытого выгула! Многие из этих повторных бронирований заказывают еще одну поездку в следующем году, чтобы получить дополнительный день, который не предоставляется на открытых полигонах. Мы посмотрели наши поездки и задаемся вопросом, есть ли способ добавить еще одну поездку к нашему летнему? Клиентура здесь, чтобы поддержать еще одну поездку, но конина не выдержит еще одной поездки.Они просто физически не могут этого сделать. Каждая наша поездка для этих лошадей похожа на марафон, и, по всей вероятности, вы проедете около 100 миль в течение недели в любой из наших поездок. Так что рискните, удовлетворив свою дикую сторону!

ПОСМОТРЕТЬ ДАТЫ И ЦЕНЫ НАШИ ЛАГЕРЯ

Как укрепить потолочные балки 2×6 для выдерживания тяжелых нагрузок

Launch Gallery Может ли 2x6s выдержать тяжелые пиломатериалы? Клинковые балки 2×6 отлично справляются с задачей предотвращения расползания стен, но что, если Лео захочет хранить там груды и груды тяжелых пиломатериалов? Нажмите, чтобы увеличить

Это и есть делимма Льва, как он объясняет в в посте «Breaktime» .Недавно построенное здание размером 16 на 24 фута имеет стены 2 × 4 и крышу с коньком 2 × 10 и стропилами 2 × 6 .

Только после того, как здание было построено, Леом понял, что он не учел добавленный вес бревен на балках потолка.

«16 футов. 2x6s нужны, чтобы стропила 2×6 не растекались », — пишет он. «Это довольно простой проект, разработанный инженером и одобренный городскими властями. Мне только жаль, что я раньше не упоминал, что чердак можно использовать под склад.Если бы я упомянул об этом раньше, что бы я сделал по-другому? По очевидным причинам я не хочу, чтобы посередине проходила балка или столбы «.

Если бы он удвоил все остальные балки, этого было бы достаточно, чтобы выдержать вес «большого количества твердых пород дерева». Его инженеру это нравится, но что думают остальные?

Немного прогибается, но не рухнет

Балки 2 × 6, несомненно, прогнутся, говорит DanH. «Они, вероятно, не рухнут, и нагрузка, вероятно, не повлияет на конструкцию.Многие гаражи были загружены в течение десятилетий, как вы предполагаете, и серьезные сбои случаются редко, несмотря на довольно низкую технику строительства гаражей, использовавшуюся 60-80 лет назад ».

Но, добавляет DanH, это предполагает, что Леом руководствуется здравым смыслом и не перегружает складские помещения дровами.

Прогиб может быть уменьшен или устранен путем установки кронштейнов , или Леом может соединить 2×8 балок с балками 2×6, чтобы «примерно утроить» несущую способность потолка.

«Поскольку это не пол, таблицы допустимых отклонений не применяются», — добавляет Jigs-n-fixtures. «Они в основном предназначены для того, чтобы людям было комфортно ходить по полу, или чтобы предотвратить повреждение негибких полов, таких как керамическая плитка. Конструкция была бы прочной, со значительно большим прогибом ».

Даже штабель дерева в фут глубиной будет означать нагрузку 50 фунтов на квадратный фут (фунт-фут).

Engineer 10 настроен скептически.

«Скажите своему инженеру, что другой инженер говорит, что удвоение 2×6 не работает для больших нагрузок», — пишет он.«Если он / она по-прежнему настаивает на том, что удвоение разрешено, попросите подписанное и запечатанное письмо на этот счет».

Инженер 10 добавляет, что № 2 2 × 6 длиной более 16 футов. Пролет может выдерживать 10 фунтов на квадратный дюйм, а 2 × 8 — 20 фунтов на квадратный дюйм. Их объединение означает грузоподъемность 30 фунтов на квадратный фут.

«Это основано только на прочности на изгиб, а не на прогиб, поэтому большая нагрузка вызовет обрушение», — пишет он. «Нагрузку можно рассматривать как постоянную статическую нагрузку, поскольку она будет присутствовать в течение нескольких месяцев, что усугубляет все из-за усталости материала.

«Вдобавок к этому отклонение будет настолько заметно снизу, что стороннему наблюдателю это покажется пугающим».

Двутавровые балки были бы хорошей ставкой

Кальвин предполагает, что двутавровые балки были бы альтернативой, которую следует рассмотреть в начале проекта. В своем собственном гараже он использовал двутавровые балки с фланцами 2 × 4 на 30 футов. чистый промежуток.

«Никакого сопряжения или модификации двутавровых балок с существующей ситуацией», — говорит он.

«Проблема с двутавровыми балками», — отмечает Сэндкаслз. Леом уже обеспокоен тем, что между его двойной верхней панелью и крышей недостаточно места, чтобы вклинить дополнительные 2×8, а минимальная двутавровая балка, о которой известно Sandcastles, составляет 9 1/4 дюйма.

«Вероятно, вам придется еще более значительно обрезать балку 9 1/4 I, сократив ее больше, чем позволяют производители», — говорит Сандкаслз.

Кроме того, по словам Леома, номинальная грузоподъемность двутавровой балки составляет 100 фунтов на квадратный фут при действующей нагрузке, 20 фунтов на квадратный фут для статической нагрузки, и это не очень помогает его ситуации, потому что пиломатериалы, хранящиеся наверху в течение длительных периодов времени, являются статической нагрузкой.

У

Piffin была эта вариация двутавровой балки:

«Я бы добавил 2 × 4 сверху и снизу каждой балки, используя клей и структурные винты, чтобы преобразовать каждую балку в двутавровую балку на месте», — пишет Пиффин.

«Возможно, вы даже можете поставить хорошую корону на каждую, удерживая нижний пояс на месте с помощью немного длинной стойки 2 × 4 под центром во время ее установки. Сначала сделайте нижние аккорды, затем верхние. Оставьте стойки на месте, пока все крепления не будут вставлены и клей хорошо не схватится.”

Или используйте LVL на ограниченной территории

JAlden задается вопросом, действительно ли Леому требуется хранилище размером более 24 футов. длина магазина. Будет ли, скажем, 8 футов хранилища достаточно для того количества древесины, которое у него есть?

«Если так, купите 4 куска клееного бруса 9 1/4 дюйма [ ]», — пишет Джалден. «В прошлый раз, когда я их покупал, они стоили около 3 долларов за фут, так что мы говорим здесь о 200 долларах.

«Отрежьте концы под углом к ​​крыше и посмотрите, сколько длины вы сможете сделать, чтобы при этом удерживать верхние пластины.Вы можете получить полную опору, если у вас есть свес крыши, в который можно скользить с одной стороны. Получите как можно больше подшипников. Достаточно даже половины тарелки.

«Сопоставьте это с каждым другим 2 × 6, и у вас будет 8 футов увеличенной площади».

Подробнее о этажах

6 способов придать жесткости упругому полу — Надувные полы — одна из самых неприятных проблем, с которыми сталкиваются дома, как новые, так и старые. Редактор Майк Гертин объединился с инженером-конструктором Дэвидом Грандпре, чтобы подробно описать шесть распространенных и не очень распространенных способов придания жесткости балкам и предотвращения раскачивания фарфорового шкафа.

Как Ремонт a Забитая балка перекрытия — Критика часто незаслуженная, но, тем не менее, сантехники имеют репутацию того, что они берут пилу на шпильки, балки и стропила, когда они мешают снабжению и дренажные линии. Узнайте, как отремонтировать балку перекрытия пола, если вы когда-нибудь столкнетесь с этой проблемой.

Replace a Rotten Lally — надлежащая опора и опора для пола, которая никогда не сломается.

Придание жесткости a Пол — В этих вопросах и ответах бывший помощник редактора Роу А. Осборн дает советы по деревянным полам и советы о том, как придать жесткость деревянным полам.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Могут ли 2x6s выдерживать тяжелые пиломатериалы? Клинковые балки 2×6 отлично справляются с задачей предотвращения расползания стен, но что, если Лео захочет хранить там груды и груды тяжелых пиломатериалов? Нажмите для увеличения

Другой вид на магазин Нажмите для увеличения

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Double Rafter Cattle Drives, Вайоминг, США — отпуск на рабочем ранчо

Добро пожаловать в двойной стропильный загон для скота.В Double Rafter мы являемся настоящим действующим животноводческим хозяйством, предлагающим вам возможность присоединиться к нам на наших загонах для горного скота.

6 раз за лето мы переводим скот на новые пастбища в рамках вахтового выпаса. Мы даем вам возможность отправиться в путешествие на всю жизнь — присоединиться к нам в одном из самых настоящих доступных отпусков: 6 дней в палатках, перемещение скота и свободное катание в прекрасных горах Вайоминга.

Вы испытаете природу, невероятную страну, отличный инвентарь и свободу катания.Наши погоны скота не предназначены для каких-то занятий, это настоящая погоня, которую мы будем делать с нашими замечательными гостями или без них. Как пишет «Нью-Йорк Таймс», это реальность. Мы не планируем фальшивые давки, ливни, метели, родео, крушения фургонов или кустарные пожары. Все они происходят сами по себе! Если вы действительно хотите испытать трудности, с которыми столкнулись первые стада, то эта поездка для вас!

Даты погона скота 2021: 3 июля — 10 июля; 7 августа — 13 августа; 21 августа — 27 августа; 18 сентября — 25 сентября; 3 октября — 9 октября.

Итак, позвоните нам и забронируйте поездку! И, пожалуйста, свяжитесь с нами или посетите наш веб-сайт, чтобы получить список «Что брать с собой» и «Советы путешественникам».

Дети на ранчо

Отлично подходит для детей от 13 лет и старше

Это настоящая сделка и действительно подлинная. Это может быть очень напряженная поездка, лучше всего подходит для детей старшего возраста и взрослых.

Мы не принимаем никого младше 12 лет. Мы обнаруживаем, что раннее утро слишком утомлено, чтобы получать от этого удовольствие.Поскольку мы реальность, уставшие дети могут стать трудным для родителей. У всех нас есть настоящая работа со скотом, и дни могут быть долгими, но полезными.

Экологические и социальные практики

Окружающая среда

Как владельцы ранчо мы первые и единственные настоящие защитники окружающей среды. Трава — это наша прибыль, поэтому мы делаем все возможное, чтобы сохранить вещи или улучшить их до их естественного состояния. Наша цель — всегда оставлять наши лагеря в первозданном виде. Я думаю, когда вы посещаете одну из наших поездок и понимаете, что мы занимаемся этим 30 лет, мы, очевидно, очень озабочены тем, чтобы вещи были как можно ближе к естественным.

Сообщество

Мы — одна из старых семей ранчо в округе Шеридан, штат Вайоминг. Мы очень привязаны к сообществу и живем здесь с 1887 года. Моя бабушка и бабушка моей жены преподавали в одном школьном доме с одной комнатой, который существует до сих пор. Мой отец окончил 8 классов, я — 6, и сегодня он открыт для 6 учеников 1-4 классов.

Conservation

Как владельцы ранчо мы очень заботимся о сохранении природы.Если мы его уничтожим, нам нечем кормить скот. За последние 75 лет численность дикой природы резко выросла, и это связано с природоохранными мероприятиями, которые фермеры внедрили в целях производства большего количества корма для вашего скота.

История ранчо

Моя семья разместила ранчо в 1887 году и приехала на крытой повозке из Миссури.

Сарай, построенный в 1888 году, стоит и используется сегодня. Оригинальные балки все еще в сарае. В 1932 году, когда родился мой отец, был построен новый дом.Они вырвали бревна из первоначальной хижины, поместили их на повозку с печью, вывезенной из дома, и погрузили бревна и печь в гору, чтобы построить коровий лагерь. Они посчитали, что легче вытащить бревна в гору, чем заняться их рубкой, а затем дать им возможность лечиться в течение года.

По дороге вес фургона и бревен был больше, чем лошади могли выдержать, и фургон обогнал команду, ранив команду до такой степени, что их пришлось поставить. Эти оригинальные бревна до сих пор хранятся в стенах коровника в Сухой Вилке.

Примерно в 1992 или 1993 году мы решили, что нам нужно увеличить доход на ранчо или отказаться от коровьего бизнеса, поэтому мы начали бизнес по выгону скота.

Решение шести типичных проблем с каркасом для нового строительства, реконструкция

За последние 25 лет в качестве строителя, строительного инспектора и представителя лесной промышленности я инспектировал множество каркасов по всей стране. Хотя терминология и методы варьируются от региона к региону, некоторые проблемы остаются неизменными.Давайте рассмотрим некоторые распространенные проблемы и способы их решения или предотвращения.

Распорка узких стенок у больших проемов

С появлением новых международных строительных норм и правил происходят изменения, с которыми нам всем приходится иметь дело. Ключевыми моментами являются более строгие требования к распоркам для стен.

Размещение окон от угла к углу на пристройке — обычное дело. Но вы должны не забыть обеспечить прочное пространство для стен по обе стороны от этих больших стеклянных поверхностей, чтобы обеспечить боковую устойчивость конструкции от ветра и сейсмических сил.

Кодекс гласит, что у вас должна быть стеновая панель шириной 4 фута на каждом углу конструкции и через каждые 25 футов по длине стены. Было бы идеально, если бы дизайнеры предусмотрели эти панели на каждом углу в своих планах, но этого просто не происходит. Когда проектируются пристройки, стены часто недостаточно широки, чтобы уместить 8 футов сплошных панелей с подпорками, а также окна, которые хочет домовладелец. В итоге вы получаете узкие стены и большие стеклянные просторы.

Испытания и опыт показали, что узкие стеновые панели не обеспечивают бокового сопротивления, необходимого во многих случаях для противостояния боковым нагрузкам, накладываемым на конструкцию.В кодексе есть альтернативное положение распорок, которое позволяет вам уменьшить эти 4-футовые стеновые панели до 32 дюймов, если вы выполните определенные действия со своим рисунком гвоздей и закрепите эти узкие участки стены предписанным способом.

Однако до сих пор существуют конструкции, в которых стены шириной менее 32 дюймов ставятся рядом с большими проемами. Давайте посмотрим, что делать со стенами шириной всего 24 дюйма или даже 16 дюймов.

СВЯЗАННЫЙ: Польза переделщиков переделам от передовых методов создания обрамления?

Хотите больше? Ознакомьтесь с нашей историей о продвинутом кадрировании.

Первое, что нужно понять, это то, что боковые силы, действующие на здание, создают нагрузки, заставляющие здание соскальзывать с фундамента. Этой силе скольжения, называемой сдвигом в основании, противодействуют анкерные болты. Поэтому, если здание не может скользить, следующее, что делают боковые силы, — это ломают стены. Правильная фиксация препятствует этому процессу стеллажа. Если вы сделаете стены достаточно жесткими, чтобы снизить вероятность стеллажа, вы столкнетесь с другой проблемой, называемой опрокидыванием. Исследования показали, что узкие стеновые панели обеспечивают небольшое сопротивление стеллажу, если все края не прибиты гвоздями с очень точным графиком.Тогда вы получите очень большую опрокидывающую силу.

Прижимные анкеры противостоят опрокидывающим силам, прикрепляя каркас к фундаменту. Но заголовки также могут оказать большое сопротивление этим силам. Когда коллектор заканчивается на краю оконного или дверного проема в случае гаражных ворот, силам опрокидывания нужно только согнуть двойную верхнюю пластину, чтобы повернуть узкую скрепленную панель рядом с проемом. Однако, если жатка проходит до конца в каждом углу, с двойными шипами на каждом конце и двойными триммерами с каждой стороны оконного или дверного проема, несущие панели структурных панелей, идущие от пластины к пластине на этих узких стенах, могут связать стену и коллектор. вместе как один.Теперь опрокидывающие силы в узкой стеновой панели должны сгибать перемычку, чтобы панель могла вращаться и переворачиваться. Это вряд ли, учитывая глубину заголовка. В районах с высокой сейсмичностью и сильным ветром по-прежнему необходимы удержания на обоих концах каждой панели. На других участках достаточно по одному удержанию на каждом конце линии стены.

Если вы столкнулись со стенами шириной менее 16 дюймов, проконсультируйтесь с инженером, чтобы определить требования к распоркам и удерживанию для вашей ситуации.

Для тех, кто сталкивается со стенами шириной от 16 до 24 дюймов по обе стороны от больших окон или дверей, не забудьте сделать следующее, и у вас будет стена, которая может работать и при этом соответствовать назначению кода:

1) Поместите жатку там, где находится груз, под двойной верхней пластиной. Если необходимо, заполните под заголовком до верхней части проема.

2) Протяните жатку до упора в угол с помощью двойных шпилек на каждом конце и двойных триммеров с каждой стороны оконного или дверного проема.

3) Нанесите не менее 3/8-дюймовой структурной панели непрерывно от нижней пластины к верхней пластине и прибейте края к обоим двойным штифтам и обоим двойным триммерам с шагом 3 дюйма по центру. Также прибейте края нижней и верхней пластин на расстоянии 3 дюйма по центру. Наконец, прибейте поле жатки на расстоянии 3 дюймов по центру как по горизонтали, так и по вертикали.

4) Прикрепите жатку к двойному триммеру на внутренней стене, чтобы уменьшить возможное влияние петель, особенно в районах с сильным ветром и высокой сейсмичностью.

5) Используйте зажимы на обоих концах каждой панели в районах с сильным ветром и высокой сейсмичностью; на других участках должно хватить по одному зажиму на каждом конце линии стены. Помните, что анкерные болты по-прежнему требуются в дополнение к зажимам.

Неправильная установка гвоздей на балках

Многие строители и ремонтники используют гвозди для подвешивания балок, чтобы поддерживать вешалки, которые они используют для крепления балок или даже балок. Это кажется логичным, потому что они называются гвоздями для подвешивания балок.По правде говоря, эти гвозди предназначены для удержания балки в вешалке, а не для поддержки вешалки. Вот почему они всего 1 1/2 дюйма в длину. Вы же не хотите, чтобы они прошли через балку и вышли с другой стороны.

Две вещи влияют на способность гвоздя удерживать вешалку: прочность на сдвиг и сопротивление выдергиванию. Гвоздь-вешалка для балки — это короткий гвоздь 10d, поэтому он имеет прочность на сдвиг. С другой стороны, имея длину всего 1 1/2 дюйма, он не имеет сопротивления выдергиванию, которое имеет обычный гвоздь длиной 3 дюйма длиной 10d.Таким образом, для одиночных подвесок требуется как минимум 10d общих гвоздей в коллектор или балку, поддерживающую подвеску. Двойные вешалки должны поддерживаться как минимум 16d общими гвоздями. Для ремоделировщиков, использующих грузила 16d, они эквивалентны обычному гвоздю 10d. Следовательно, их можно использовать для поддержки одинарных, но не двойных подвесов.

Иногда гвозди для подвешивания балок можно использовать для поддержки вешалок, несущих более легкие грузы. Подвеска с одинарной балкой, поддерживаемая гвоздями для балки, может выдерживать только 77% предполагаемой грузоподъемности.Когда дело доходит до двойных вешалок, вы уменьшаете нагрузку до 64%, если используете гвозди для подвешивания балок для поддержки вешалки.

На некоторых вешалках указан необходимый размер опорного гвоздя. Ищи это. Но если вы не найдете размер на вешалке, помните, что обычные гвозди 10d поддерживают одиночные вешалки, а обычные гвозди 16d поддерживают двойные вешалки. Гвозди для подвешивания балок удерживают балку в подвесе. Обратитесь к производителю за конкретной информацией о различных требованиях к установке подвески.

Также обратите внимание на типы лицевых вешалок, которые вы получаете от своего поставщика. Многие из того, что мы называем подвесами с двойным сдвигом, продаются. Эти вешалки можно отличить от обычных лицевых вешалок по куполу или язычку, торчащему со стороны вешалки. Подвески с двойным сдвигом требуют забивания торцевыми гвоздями в опорный элемент, а также гвоздями на ногах через эти купола или выступы. Носочные гвозди устанавливаются в балку и перемычку, распределяя нагрузку по двум точкам на каждом гвозде для большей прочности, отсюда и термин «двойной сдвиг».Очевидно, что гвозди для балок нельзя использовать в вешалках этого типа. Для поддержки вешалок с двойным сдвигом необходимо использовать обычные гвозди.

Что касается поддержки деревянных двутавровых балок, подвеска должна поддерживать нижний и верхний фланцы. Если длина подвески недостаточна для поддержки не менее 3/8 дюйма верхнего фланца, то потребуется ребро жесткости стенки. Для лицевых вешалок шириной до 2 дюймов обычно требуются обычные гвозди 10d для поддержки вешалки. Для вешалок шириной более 2 дюймов обычно требуются общие гвозди 16d для поддержки вешалок.Вешалки, устанавливаемые сверху, обычно требуют 10d общих гвоздей для поддержки вешалки. Всегда уточняйте у производителя вешалки для правильного применения гвоздей в зависимости от стиля вешалки.


Хотите больше? Узнайте, почему этот профессионал предпочитает конструкционные шурупы FastenMaster LOK по дереву.

Консольные балки

Когда дело доходит до консолей, я уверен, что все слышали эмпирическое правило «один на два». Это относится только к консолям без подшипников.Например, у вас может быть эркер, расположенный на конце 2-футовой консоли, и это будет считаться не несущим, потому что обычно коллектор находится на линии основной стены, чтобы выдерживать любые нагрузки сверху. Следовательно, вы можете выступить на 2 фута для эркера, и пока вы вернетесь на 4 фута, применяется практическое правило.

Итак, как далеко вы можете установить консольные балки и поставить несущую стену на конце консоли, не создавая балки? Нагрузки передаются под углом 45 градусов через все, что их поддерживает.Следовательно, если балки 2×10, которые на самом деле имеют глубину 9 1/4 дюйма, поддерживают несущую стену на расстоянии 9 1/4 дюйма от опоры внизу, нагрузки будут передаваться под углом 45 градусов назад к этой опоре, и никаких инженерных работ не потребуется. . Итак, ответ — это глубина балки от опоры. Консоли за пределами этого расстояния должны быть спроектированы.

Вы также должны помнить, что балки перекрытия 2х10 из пихты Дугласа №2 или южной сосны могут быть консольными на 2 фута, выдерживая только нагрузку на крышу, и они будут работать.То же самое и с деревянными двутавровыми балками. Они также могут выступать на консолях на 2 фута до тех пор, пока несут нагрузку только на крышу.

Стропила опорные

Одна из последних работ, сделанных на пристройке, — это обрамление крыши. Чтобы связать новую крышу с существующей линией крыши, стропила часто опираются на носок, а не на пятку сиденья, или имеют слишком глубокие выемки над верхней пластиной. Эти ситуации ослабляют стропило в точке опоры и могут расколоть стропило. Всегда старайтесь, чтобы стропила опиралась на пятку среза сиденья.Это делает две вещи. Это означает, что вся стропила опирается на верхнюю пластину, поэтому вам не нужно беспокоиться о раскалывании стропил. Это также означает, что вы можете получить большую изоляцию поверх внешней стены, обеспечивая гораздо лучшую энергоэффективность.

В некоторых случаях, чтобы обеспечить полную опору на срезе пятки, может потребоваться опустить внешнюю стену на несколько дюймов. Высоту стены можно определить по плану и перепроверить в полевых условиях. Однако вместо того, чтобы опускать стену, на стропилах часто делают выемки.Если стропила надрезаны слишком глубоко над верхней пластиной (что-то вроде перевернутого «птичьего рта»), они могут расколоться на внутреннем крае верхней пластины из-за сдвиговых напряжений, вызванных изгибом стропил под нагрузкой. В этом случае можно использовать балочные подвесы для поддержки пятки стропил, что устранит проблему. Просто прикрепите вешалку к двойной верхней пластине и установите пятку стропила в вешалку. Помните, что изготавливаются подвесы с верхним фланцем, которые также хорошо подходят в этих случаях.

Опорные стропила вальмы и впадины

Представьте, что стропила вальмы и впадины — это балки, поддерживающие крышу.Балки, конечно, должны поддерживаться с обоих концов. Следовательно, бедра и впадины должны поддерживаться внешней стенкой (нижний конец) и выступом (верхний конец). «У гребня», а не «у гребня». Существует большая разница. В зависимости от длины бедра или стропила вам также может понадобиться промежуточная опора.

Во-первых, убедитесь, что у вас есть хорошая опора для стропил вальмы и впадины на верхней плите внешней стены. Эти стропила должны стоять прямо на стене для несения.Убедитесь, что прямо под ними есть шпильки. К сожалению, стропила долины иногда прибивают ногами к другому стропилам возле внешней стены, но не растягиваются достаточно далеко, чтобы опираться на эту стену. Это означает, что всего несколько гвоздей должны выдерживать всю нагрузку на стропило. Одни гвозди не должны нести нагрузку. Элементы каркаса должны поддерживать другие элементы каркаса, т. Е. От балок до шпилек, от шпилек до балок, от балок до фундамента.

Нижний конец как тазобедренного, так и долинного стропил должен прилегать к внешней стене, а вырез сиденья должен прилегать как можно ближе к пятке.Это сложно сделать с бедрами и впадинами, поэтому иногда вам нужно удвоить или даже утроить эти элементы, чтобы обеспечить большую площадь опоры у опорной стены.

Если вы используете конструкционные изделия из дерева для стропил вальмы и впадины, помните, что они не должны иметь конус или надрез на стороне растяжения элемента. Они должны полностью прилегать к срезу пятки или проверяться инженером на предмет срезания.

Вверху, то есть на линии гребня, концы вальмовых и долинных стропил должны поддерживаться опорами вниз к несущей стене или балке.Конец конька также может потребоваться поддержка в зависимости от конструкции крыши. Если эти ноги 8 футов или больше, они должны быть Т-образными, чтобы они не прогибались под нагрузкой. Эти ножки чрезвычайно важны, когда основная крыша опускается на слуховое окно меньшего размера. Всегда лучше, если слуховое окно можно обрамить над основной крышей. Это, конечно, требует наличия перемычки для поддержки основного каркаса крыши.

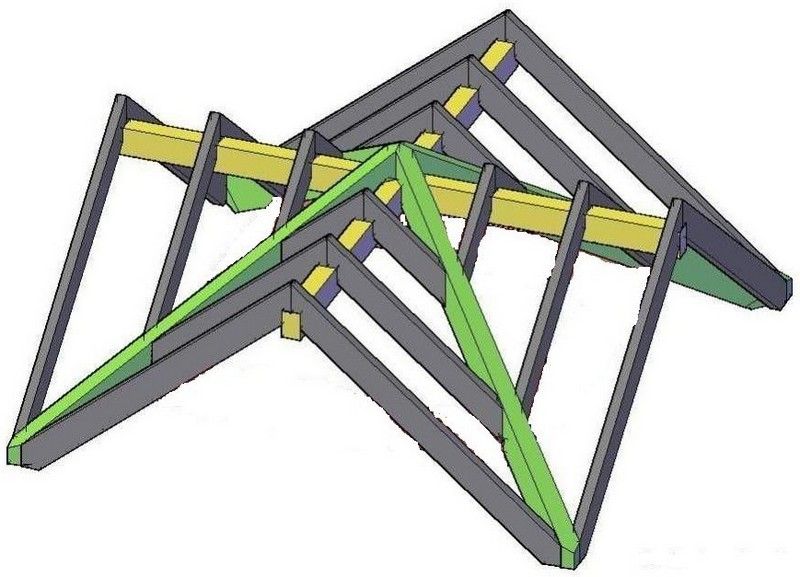

Наконец, если стропило вальмы или ендовы очень длинное, может потребоваться промежуточная опора.Убедитесь, что эта опора находится выше средней точки пролета стропил. Если установить его слишком низко, пятка бедра или стропила может оторваться от стеновой плиты в условиях нагрузки.


Вы ремонтируете ванную комнату? Посмотрите этот проект, который за один день превратился из каркаса в строительство роскошного душа.

Балка для резки конусом

Вам необходимо внимательно следить за обрезкой конусов балок или балок. Обычно это становится проблемой для потолочных балок под низкосклонными крышами или когда вы используете балку в качестве верхнего перекрытия.Возможно, вам не хватит высоты над линией плит по периметру здания, чтобы обеспечить надлежащую глубину в точке опоры. Вы не хотите, чтобы балка или балка были разрезаны до точки, где они упираются в верхнюю пластину. Это означает, что у вас недостаточно поперечного сечения на конце этой балки, чтобы выдержать нагрузку, которую она должна нести.

Если поперечное сечение на конце балки слишком мало, сдвиг может стать проблемой. Для этого потребуется сконструировать луч. Чтобы увеличить глубину в точке опоры, вы можете поместить балку в карман балки.Длина конического среза может в три раза превышать глубину элемента, поэтому длина конического среза обычно не является проблемой.

Дэвид А. Аттербэк владеет TimberTek Consulting в Оверленд-Парке, штат Канзас. Фирма специализируется на строительных нормах и проверках, а также на учебных семинарах по деревянным каркасам и строительным нормам.

Столы для пролетов

— Southern Pine

ПРИМЕЧАНИЕ. Перечисленные здесь таблицы пролетов основаны на расчетных значениях размерных пиломатериалов южной сосны с визуальной сортировкой, которые вступили в силу 1 июня 2013 года.Щелкните здесь для получения справочной информации о расчетных значениях.

Балки и стропила

Упрощенные таблицы максимальных пролетов для выбранных визуальных и механических сортов пиломатериалов южной сосны размером от 2 × 4 до 2 × 12. Перечислено 46 таблиц, основанных на общих условиях нагрузки на балки перекрытия, перекрытия и стропила.

Посмотреть столы для балок и стропил

Заголовки и балки

Таблицы упрощенного пролета для заготовок, балок и балок из бруса южная и клееного бруса.

Таблицы выбора размера просмотра

Просмотр таблиц допустимых нагрузок

Заявление об отказе от ответственности :

Эти простые в использовании таблицы были составлены Южной ассоциацией лесных товаров (SFPA) в качестве услуги для специалистов по проектированию / строительству и других пользователей Southern Pine.

Ориентировочные расчетные значения приведены для нормальной продолжительности нагрузки при указанных условиях эксплуатации во влажной среде. SFPA не сортирует и не тестирует пиломатериалы и, соответственно, не присваивает проектные значения пиломатериалам Southern Pine.Расчетные значения, содержащиеся в данном документе, основаны на Стандартных правилах классификации Южного бюро инспекции сосны для пиломатериалов южной сосны и изменены в соответствии с требованиями Национальной проектной спецификации ® (NDS®) для деревянного строительства Американского совета по древесине. Соответственно, ни SFPA, ни ее члены не гарантируют, что расчетные значения, на которых основаны таблицы пролета пиломатериалов Southern Pine, содержащиеся в данном документе, являются правильными, и, в частности, отказываются от какой-либо ответственности за травмы или ущерб, возникшие в результате использования таких таблиц пролета.

Условия, в которых используются пиломатериалы в строительстве, могут сильно различаться, как и качество изготовления. Ни SFPA, ни ее члены не знают о качестве материалов, мастерстве или методах строительства, используемых в любом строительном проекте, и, соответственно, не гарантируют технические данные, дизайн или характеристики пиломатериалов в завершенных конструкциях.

30 различных типов кровельных ферм (показанные конфигурации)

Узнайте о 30 различных типах ферм с помощью этой серии из 30 схем ферм, на которых четко показаны все части и различные стили ферм, которые можно использовать для разных типов крыш.

Подобно тому, как существует много типов крыш с множеством частей крыши, существует много различных типов стропильных ферм. В этой обширной статье с помощью серии нестандартных схем ферм объясняются различные конфигурации ферм, которые можно использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень интересный набор иллюстраций, демонстрирующих различные части (анатомию) стропильных ферм.

Если вам нужно построить ферму, хорошей отправной точкой будет хорошее понимание множества вариантов, конструкций и конфигураций.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба

A. Обзорная схема различных типов и наименований стропильных ферм

Мы добавляем в наш эпический справочник по стропилам обзорную диаграмму, иллюстрирующую различные названия стропильных ферм.

B. Конфигурации треугольной фермы

Ниже приводится подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма с двумя точками опоры Studio-Two

2. Studio-Three точки опоры

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма ящика / лотка

Склонная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя потолку высоты и особого интереса. Такой тип фермы отлично подойдет для столовой, гостиной, большой комнаты и кухни.

4. Ферма ствола свода

Имеет характерный бочкообразный потолок. Чтобы создать полуцилиндрический вид потолка, этой ферме потребуется множество небольших деревянных рам, соединенных вместе. Этот декоративный тип фермы добавляет объема, сохраняет прохладу в комнате и имеет относительно не требующий ухода гипсокартон. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон.Такая конструкция пропускает в комнату свет и свежий воздух. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выходящие за пределы несущей нагрузки и закрепленные на одном конце. Двойная консольная ферма добавляет конструкции высоты и способствует легкому и изящному внешнему виду. Его часто используют в высотных зданиях, таких как выставочные здания и грандиозные трибуны.

7. Трехподшипник

8. Двойной шаг

Продольная ферма с двумя наборами разных наклонных сторон.Они часто располагаются спереди и сзади друг от друга, причем передний угол обычно более крутой. Это используется для двускатных крыш.

9. Модифицированные ножницы Queen Scissors

Как следует из названия, эта наклонная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его сетчатая конфигурация напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Howe

Ферма Howe Scissors называется так потому, что по внешнему виду напоминает раскрытые ножницы.Его нижние пояса соединяются в вершине, образуя скатный или сводчатый потолок. Естественно, что эта ферма применяется в зданиях для создания скатной кровли.

11. Ферма вальмовой балки

Ферма с укороченной или плоской вершиной, позволяющая выдерживать большую нагрузку. Вальмовые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Stepdown Hip

Вариант вальмовой фермы и наиболее универсальный из видов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната-чердак

Это обычная ферма, внутреннее пространство которой преобразовано в комнату. Этот популярный тип фермы шага может быть универсальным и повысить ценность собственности. Его часто используют в гараже или под навесом.

14. Ферма крыши Gambrel

Внешний вид напоминает сарай и похож на «Комнату-на-чердаке» для использования со встроенной системой перекрытий.

См. Также нашу галерею крыш.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом высоты тона.

C. Типы моноферм

1. Моно ферма

Моно ферма — это ферма с одним уклоном, которая образует прямоугольный треугольник. Одноуровневая крыша обеспечивает больше солнечного света и визуального пространства, обеспечивает надлежащий дренаж и относительно дешевле. Его часто используют для навесов, гаражей или пристройки существующей крыши.

2. Ножницы Mono

Это разновидность фермы-ножницы, которая используется как в жилых, так и в коммерческих и промышленных зданиях.

Д.Распространенные типы и пролеты ферм

1. King Post

Самая простая ферма с одной центральной вертикальной стойкой, двумя стропилами и анкерной балкой. Его часто используют в сарае, веранде и гараже.

2. Пост королевы

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, два стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Финк

Имеет конфигурацию двойной V-образной перемычки и наиболее широко используется в домах и пешеходных мостах.

4. Howe

Спроектированная Уильямом Хоу в 1840 году, эта обычная ферма с перемычкой M-конфигурации когда-то была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации перемычки Queen Post или аналогичные конфигурации двойной V-образной перемычки фермы Fink.

6. Модифицированная королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Двойной Финк

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация перемычки выглядит как W вместо двойной V.

8. Double Howe

Это конфигурация фермы Howe с дополнительной парой вертикальных стоек и диагональю с обеих сторон.

9. Модифицированный вентилятор

Это ферма с двойным вентилятором с центральной вертикальной стойкой и дополнительной парой стойки и диагонали.

10.Тройной Финк

Это ферма Fink с одним и тем же рисунком, повторяющимся трижды с обеих сторон, чтобы конфигурация полотна выглядела как три Vs.

11.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
