ᐅ Как выбрать кабель для сварочного аппарата

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Содержание:

Сварка — очень популярный способ соединения металлических деталей. Она плавит металл при помощи сварочной дуги (дуговая сварка). Когда металл застывает, он образует прочнейшее соединение. Чтобы эффективно использовать сварочное оборудование, нужно знать много деталей и тонкостей работы с ним, уметь правильно подключать его, выбирать электроды и кабели. Собственно, о том, как подобрать сварочный кабель, мы и поговорим сегодня.

Каким требованиям должен отвечать кабель?

При выборе провода для зажима массы и держателя электрода, нужно знать несколько важных моментов:

• Даже самое слабое сварочное оборудование способно выдать ток большой силы. В среднем, бытовые сварки работают с током силой в районе 150 А, а промышленные — до 400 А и выше.
• Сварщик должен иметь возможность работать в разных условиях, в том числе, неудобном положении, и сваривать изделия со сложной формой.
• Иногда возникает необходимость работать в жару или в мороз.
• После окончания работ кабели сворачивают, чтобы их удобнее было транспортировать.

Из этих условий можно легко вывести основные требования к кабелю:

• Гибкость, достаточная для того, чтобы не возникало проблем при работе с электродом или горелкой.
• Высокий уровень устойчивости кабеля к механическим повреждениям, разрывам и скручиваниям.
• Материал изоляции кабеля должен не затвердевать, а оставаться эластичным даже при отрицательной температуре.
• Большое сечение провода, чтобы снизить влияние потенциальных просадок напряжения в сети.
• Устойчивость к постоянным скручиваниям и раскручиваниям.

Марки и виды кабеля для сварочного аппарата

Сегодня на рынке представлен большой выбор различных кабелей, которые различаются между собой по характеристикам:

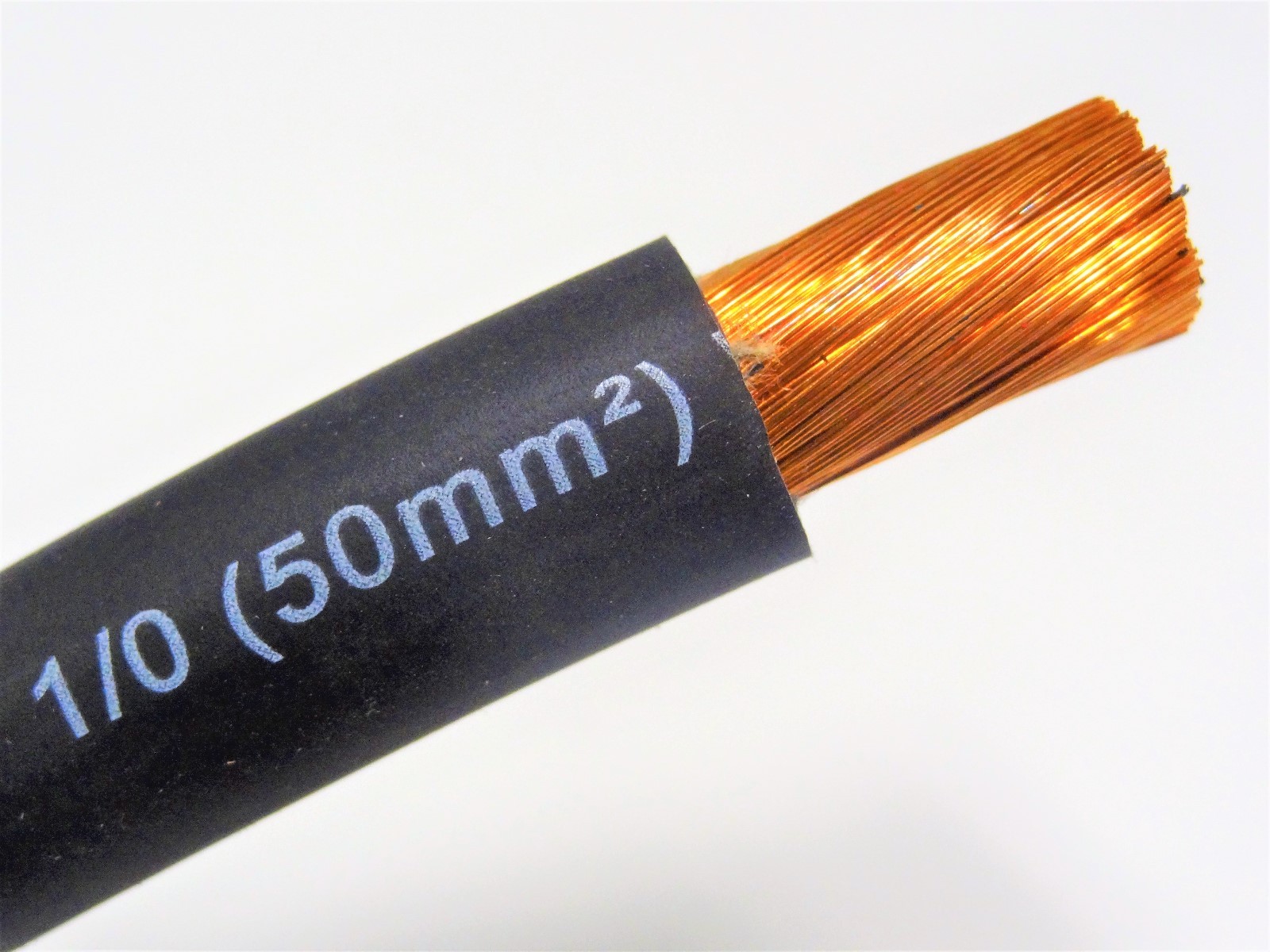

• Одножильные кабели применяются при работе с компактными сварками. Они выполнены из меди или сплавов с ее содержанием. Наиболее популярная марка одножильного кабеля — КГ. Сечение таких проводов может достаточно сильно варьироваться.
• У многожильных кабелей широкая сфера использования. Их можно использовать не только для сварки (как дуговой, так и импульсной/автоматической), но и для резки металла.

Маркировка сварочного кабеля представляет собой сочетание букв и цифр, каждая из которых имеет определенное значение. «КС» означает «кабель сварочный», а цифры сообщают о количестве жил.

Также существуют типы кабеля, которые предназначены для использования в особых температурных условиях. Продукция с обозначением «Т» (тропический) подходят для сваривания при температуре до +50 °С. Обозначение «КХ» означает устойчивость к отрицательным температура до -60 °С. Если у кабеля нет такой маркировки, рекомендуется использовать его только при умеренных температурах.

Значение сечения кабеля для сварки

Чтобы работа со сваркой оставалась безопасной, а риск поломки оборудования был минимальным, нужно правильно определить сечение кабеля. Если сечение меньше нужного, то при высокой нагрузке сварочный аппарат может уйти в защиту или перегореть.

Необходимое сечение зависит от тока, с которым работает сварочный кабель, поэтому важно уметь правильно подбирать кабель, исходя из параметров сварки.

Выбор подходящего сечения сварочного кабеля

В бытовых условиях редко используются сварочные аппараты, способные выдавать ток больше 200 А, поэтому сначала мы рассмотрим вопросы подбора кабеля именно для такого оборудования:

• 80-100 А — 6 мм2;
• до 120 А — 10 мм2;
• до 189 А — 16 мм2;
• до 240 А — 25 мм2;
• до 289 А — 35 мм2.

Если нужно выполнять задачи профессионального уровня, то применяют трансформаторы. Диаметр кабеля для такого оборудования будет отличаться в большую сторону:

• до 362 А — 50 мм2;
• до 437 А — 75 мм2;
• до 522 А — 95 мм2;
• до 600 — 120 мм2.

Всегда пользуйтесь правилом: лучше пусть сечение будет немного больше, но никак не меньше нормы. В этом случае вам удастся сохранить сварочный аппарат в целости и сохранности.

Кабель для подключения сварки к сети

Кроме кабелей, которые подсоединяют к сварочному аппарату массу и электрод, нужно также запитать сварку от сети. Вне зависимости от типа сварки и силы тока, с которым может работать оборудование, ток на входе будет намного ниже. Чаще всего его значение составляет 30-50 А и зависит от мощности сварочного оборудования.

Благодаря более низким значениям тока, толщина кабеля может быть меньше. Ее значение рассчитывается, исходя из необходимой длины провода (расстояние до точки подключения к сети). Если вы пользуетесь инвертором однофазного типа или же трансформатором двухфазного типа, то вам хватит медного кабеля с сечением до 4 мм2. Если розетка заземленная, то нужен будет трехжильный кабель, а если нет — двухжильный.

Как правило, для комфортной работы хватает длины сварочного кабеля 3-5 метров. Если нужно перемещать сварку по объекту, то можно использовать удлинитель. В зависимости от его длины будет зависеть необходимое сечение:

• 10-20 м — 2,5 мм2;
• 40-60 м — 4 мм2.

Если вы будете постоянно пользоваться длинной переноской, удобно будет купить катушку, чтобы провод не путался под ногами. Это также продлит его эксплуатационный срок. Помните, что в свернутом состоянии кабель хуже охлаждается — это еще одна причина выбрать сечение с запасом, чтобы кабель не перегревался.

Для мощных трехфазных сварок промышленного уровня необходим медный кабель с 4 жилами и сечением 4-6 мм2. Если решили использовать алюминиевый кабель, то нужно увеличить сечение до 16 мм2.

Правила эксплуатации

В качестве заключающего раздела мы поделимся советами касательно эксплуатации сварочных кабелей:

• Чтобы подключить кабели к сварке, нужно использовать кабельные наконечники.
• Чтобы соединить несколько кабелей, нужно использовать гильзы. Метод скрутки для этого использовать нельзя.
• В инверторных сварочных аппаратах подключение происходит при помощи байонетов. Это нужно учесть при покупке кабеля, иначе вы просто не сможете его подключить. Кстати, при помощи байонетов можно легко и быстро сменять полярность тока.
• Если знаете, что не будете превышать определенные значения тока, то не берите кабели с большим запасом — это только затруднит работу.
• Не тяните за кабели, если хотите подтянуть сварку к себе.
• Никогда не выходите за пределы нормы сварочного тока для конкретного сечения.
• Если нужно постоянно перемещать сварку по объекту, сразу купите себе длинный кабель и катушку.

Если вы подберете кабель нужного сечения и типа, он долго прослужит вам и поможет добиться действительно качественного сваривания.

Сварочный кабель сечение. Как выбрать кабель для сварочного аппарата и каким должно быть сечение

Сечение сварочных кабелей для инверторов и аппаратов

Главная страница » Статьи о сварке » Сварочный пост » Оснастка » Кабель » Сечение сварочных кабелей

Сварочные кабели применяются для соединения оборудования с электрической сетью, а также с электрододержателем и клеммами массы. Поскольку провода выполняют такую важную функцию, как передача значительных величин тока, то к ним предъявляются строгие требования и высокие нормы безопасности.

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

• эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам;
• хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания;
• сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

• одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ, часто используется исполнителями КОГ;
• провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь.

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях: кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
• Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй — до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Где купить электроды различных марок

Выбрать компанию

weldelec.com

какую марку, длину и сечение провода выбрать

Главная и единственная функция сварочного кабеля – бесперебойно и без потерь доставить электроэнергию до места сварки, где она преобразуется в тепло, что приведет к расплавлению металла и последующей сварке.

Кабель состоит из двух проводников, на одних концах которых смонтированы держатель электрода или зажим массы, на других клеммы или штекеры, как на бытовых сварочных инверторах.

Требования

Сварочный кабель должен пропускать рабочий ток сварки с наименьшими потерями. Из доступных материалов максимальная проводимость у меди. Чтобы сам провод не грелся, то есть на нем не происходило заметного падения напряжения, он должен быть достаточно толстым (большого сечения).

Свариваемые конструкции имеют сложную форму, и сваркой приходится заниматься в различных положениях. Электрод должен свободно доставать до любых мест свариваемой конструкции. Поэтому сварочный провод должен иметь максимальную гибкость и не мешать производству работ.

Так как вокруг свариваемых деталей часто бывают металлические токопроводящие конструкции, то провод должен иметь надежную изоляцию. Кроме этого, изоляция должна позволять варить в сложных природных и производственных условиях.

Она должна выдерживать воздействие жары, холода, пролитого масла или другого смазочного материала. Проводник и изоляция должны быть невосприимчивы к ударам, рывкам и химически агрессивным средам.

Так как в процессе работы сварочный провод много раз приходиться сматывать и заматывать, то он должен выдерживать и это. Таким требованиям отвечает многожильный медный провод большого сечения в мягкой маслостойкой резиновой оболочке.

Характеристики

У отечественных производителей марка КГ означает, что гибкий кабель сделан из меди. Он предназначен для соединения силовых элементов нестационарного оборудования, может использоваться в качестве сварочного кабеля. Кроме этого имеется специальный сварочный кабель КС. По техническим характеристикам они практически идентичны.

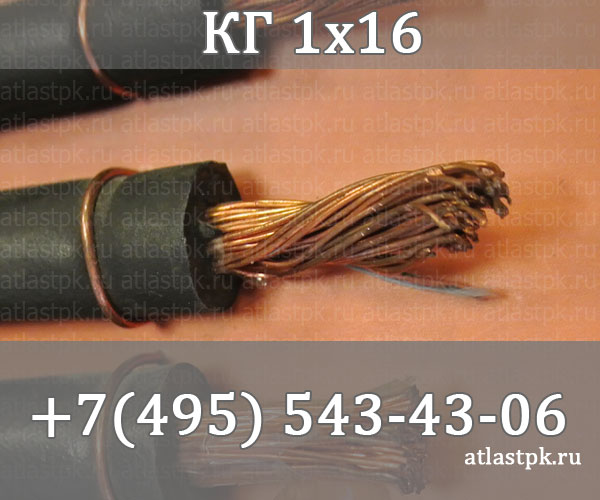

Если на проводе присутствует маркировка КГ 1х16, это означает гибкий силовой одножильный кабель сечением 16 мм2. Допустимый рабочий ток 189 А.

Первая цифра обозначает количество жил, две или три последующие – сечение провода. Буквы ХЛ сообщают о том, что кабель можно использовать при низких рабочих температурах до -60 ⁰C. Дополнительное покрытие предотвращает появление трещин на холоде.

Буква Т говорит о способности провода работать в условиях повышенной влажности и температуры до + 85 ⁰C. Кроме этого буква Т говорит, что провод обладает антисептическими свойствами, не боится грибка и плесени, что характерно для тропического климата.

Аббревиатура КОГ сообщает о том, что жилы сварочного проводника особо гибкие и позволяют использовать его в любых самых неудобных и труднодоступных местах без причинения вреда рабочим качествам.

Такой кабель обеспечивает максимальный комфорт для сварщика. В сварочном кабеле КС буква П означает полимерное покрытие, ВЧ – напряжение высокой частоты. Выбор такого кабеля для инвертора будет идеальным решением.

При проведении сварочных работ в зонах повышенной пожарной опасности необходимо использовать соответствующий сварочный кабель.

Маркировка КГН означает негорючесть. Весь кабель КГ независимо от климатического исполнения полностью герметичный, может использоваться под водой. Единственное, что нужно сделать, это обеспечить герметичность в местах соединения проводника с аппаратом и держателем электрода.

Типы используемых проводников

Основными типами кабелей, применяемым в сварочных устройствах являются:

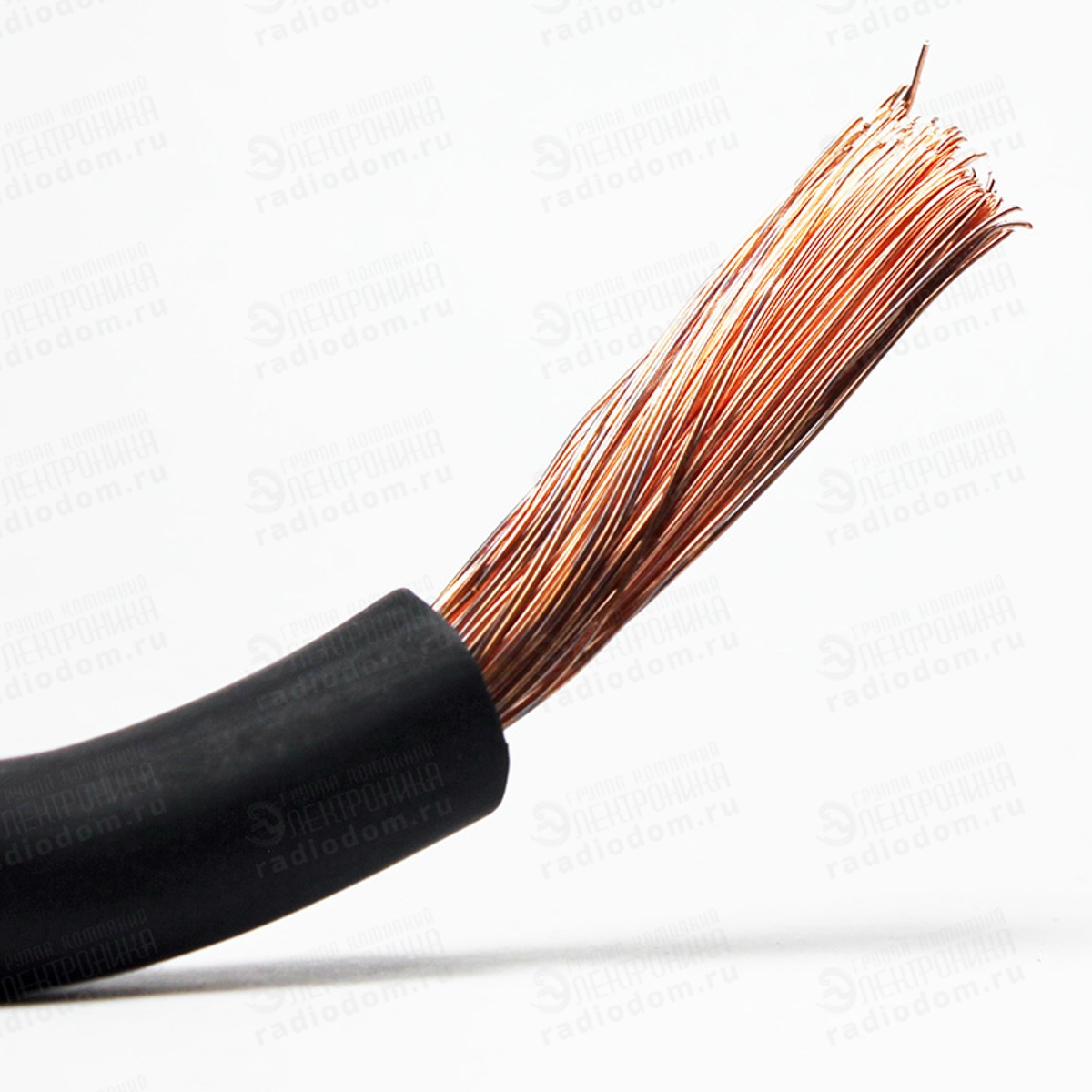

• одножильные проводники с медной токоведущей жилой, выполненной из множества тонких проволочек, применяются в основном для инвертора;
• двужильные проводники, представляющие собой анод и катод, которые обеспечивают применение высокочастотного тока для импульсной сварки и переменный ток для резки металла;

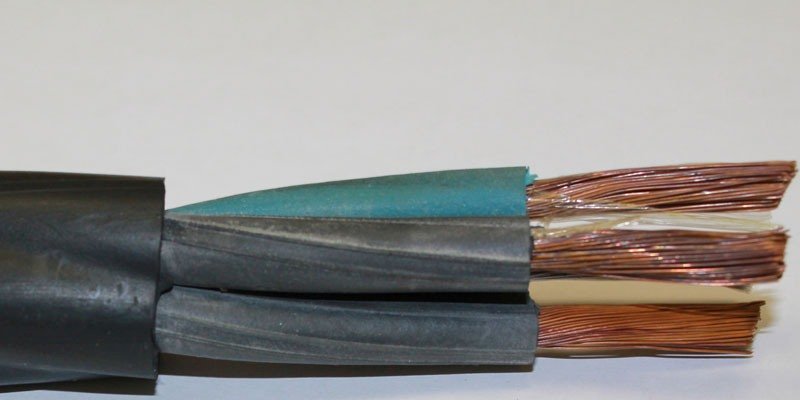

• трехжильные проводники используются в аппаратах автоматической сварки, применяемых при монтаже трубопроводов и других изделий, где требуется ровный и высококачественный шов.

Для сварочного аппарата в комплекте идут кабели, рассчитанные на рабочие токи устройства. Если их нет, то необходимо выбрать соответствующие сварочные провода.

Обращая внимание на максимальный рабочий ток аппарата. Он указывается в инструкции по эксплуатации прибора. Если в документации указан рабочий ток в пределах 160-189 А, то сварочный провод согласно требованиям ГОСТ должен иметь сечение 16 мм2.

При токах 240-250 А необходим проводник сечением 25 мм2. При использовании полупрофессиональных устройств на 350-362 А требуется проводник сечением 50 мм2.

В профессиональных сварочных аппаратах при максимальных рабочих токах 437 А или 522 А требуются подключить проводники сечением 70 мм2 и 95 мм2 соответственно.

Допустимо ли удлинять

Для обеспечения требуемого тока аппарат приходится переводить в режим максимальных нагрузок, что вызывает быстрый износ устройства. Удлинить кабель, в том числе обратный провод, можно, но с заменой более толстым с большим сечением.

Тогда потери на проводнике не изменятся, но увеличится масса кабеля. Так как удельное сопротивление постоянно для конкретного металла, то увеличив длину проводника вдвое, потребуется увеличить площадь сечения тоже вдвое.

При этом необходимо правильно подсоединять штекеры и клеммы к кабелю. Они должны соединяться методом опрессовки или пайки с последующей изоляцией.

Четкого однозначного запрета на удлинение от производителей нет. Особые требования по обеспечению тока предъявляют к держателям электродов. Однако многие специалисты не рекомендуют удлинять кабель, заявляя, что аппарат может выйти из строя, а производитель при этом снимет гарантию.

svaring.com

Сварочный кабель — его длина и сечение

Март 31, 2017

На стабильность сварочных работ оказывают влияние не только характеристики источника напряжения, но и параметры сетевого и сварочного кабеля. Поэтому правильный подбор длины, сечения и материала, из которого он изготовлен, имеет большое значение. Сварочные токи достигают в ряде случаев 300 А и более, и мы расскажем, как правильно подобрать нужный для вашей работы тип и материал. Также рассмотрим тему сварки кабеля из оптического волокна, состав необходимой для этого аппаратуры и последовательность работ.

Параметры, виды и подбор сварочного кабеля

Любой сварочный кабель имеет определённое электрическое сопротивление, которое можно рассчитать по таблицам, например, алюминиевый проводник обладает большим сопротивлением, чем медный. Поэтому для сетевого удлинителя потребуется большее сечение и значительное количество килограммов алюминиевого провода. Учитывая этот фактор, сетевые провода удлиняют не более чем на 40 м и выбирают для этого двух- или трехжильный медный кабель сечением более 2,5 мм2. В отличие от сетевых проводов, сварочные кабели подбирают в зависимости от силы выходного тока и используют медные многожильные сорта с улучшенной изоляцией и повышенной гибкостью.

Самые распространённые кабели для сварки носят маркировку КГ (гибкий) или КОГ (повышенной гибкости) и имеют многослойную изоляцию токопроводящих жил с резиновым внешним покрытием. Длина провода обычно равна 2-3 м потому, что повышение этого параметра на 1 м требует увеличения сечения в 1,5 раза от расчётного из-за возрастания сопротивления и излишнего нагрева. При выборе марки изделия необходимо учитывать условия работы для того, чтобы выбрать тип стойкости изоляции к механическим повреждениям и температурным условиям. Маркируется проводник в зависимости от условий эксплуатации следующим образом:

• сварочный кабель типа КГ Т 1Х16 означает тропическое (Т) исполнение от -10 до +55 °С, одножильный с сечением жилы 16 мм2;
• изделие КОГ ХЛ 1Х50 значит хладостойкий (ХЛ) от -60 до +50 °С, с эффективным сечением 50 мм2;
• если индекс термостойкости не присутствует, то проводник выдерживает от -40 до +50 °С;

Особое значение имеет сечение сварочного кабеля, от которого зависит сила рабочего тока и эффективность процесса. Выбор по этому параметру основывается на согласовании предполагаемой силы тока и сечения проводящей жилы по следующему принципу:

• током силой до 180 А допускается работать маркой КГ 1Х16;
• при токе 230 А подходит КГ 1Х25;
• ток 280 А допускает работу с сечением жилы в 35 мм2;
• 350 А соответствует типу КГ 1Х50;
• марка КГ 1Х70 допускает ток 430 А;

Крайне важно согласовывать длину и сечение провода с силой тока и рабочими параметрами сварочного аппарата.

Сварка волоконно-оптических линий

Современная технология позволяет избежать потери сигнала при передаче на большие расстояния, для этого используют волоконную оптику. В составе продукции находятся светопроницаемые нити с отражающим покрытием, через которые высокочастотный сигнал проходит без затухания. Оптический кабель прокладывается для нужд связи различного назначения и является помехозащищённым, шифрованным передаточным звеном между абонентами. Существуют мультимодовые и одномодовые линии, которые отличаются по качеству прохождения сигнала и цене, но обеспечивающие идеальную развязку между узлами коммуникации.

При монтаже такого рода линий становится необходимой сварка оптоволоконного кабеля, представляющая собой сложную инженерно-техническую задачу, поскольку толщина центральной жилы равна 62,3 мкм. Для этой цели используются специальные сварочные устройства, которые позволяют свести к минимуму потери качества и состоящие из следующих узлов, а именно:

• блока видеоконтроля с монитором;
• устройство термоусадочное с кареткой и электроприводом;
• направляющие с системой оптической и механической коррекции;
• сварочный модуль оптоволокна с блоком создания дуги;
• процессорная плата управления с контроллерами;
• источник питающего напряжения и сварочного тока.

Очень важно, что устройства, работающие на этом принципе, полностью исключают человеческий фактор и сводят к минимуму затухание сигнала в месте сварки.

Агрегаты для сварки оптического волновода обладают автономными, засекреченными программными средствами и интерфейсом, позволяющим сохранить высокую конфиденциальность передачи данных.

Подводим итоги

Мы рассмотрели тему выбора сварочного кабеля, его разновидностей и условий эксплуатации. Очень важно принять правильное решение, чтобы избежать экстремальной работы оборудования и несчастных случаев. Также коснулись темы сварки оптоволоконных линий и оборудования для этих работ. Будем рады, если эта информация окажется вам полезной.

electrod.biz

Кабель для сварочного аппарата: марка, сечение, длина

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Требования к кабелю для сварочника

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

1. Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
2. Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
3. Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
4. Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

1. Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
2. Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
3. Для работы на холоде проводник должен быть морозостойким.
4. Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
5. Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Подходящие марки и виды кабеля

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

В названии может присутствовать и пометка об исполнении:

• Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
• КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.

А также приставка П – дополнительная оболочка жилы из полимерных материалов.

Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв. мм.

Выбор сечения и длины

Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:

Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.

С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель. Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.

Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.

Кабель для подключения сварочника к сети

Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.

Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.

Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.

Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.

Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.

Правила эксплуатации

Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:

1. Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
2. Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
3. В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
4. Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
5. Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
6. Не превышайте допустимый ток через провода.
7. Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.

Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Полезное по теме:

samelectrik.ru

Как подобрать длину и сечение сварочного кабеля

Сегодня речь пойдет о сварочных кабелях. Точнее об их длине и сечение.

Если на вашем сварочнике стоят полутораметровые обрезки, это совсем не значит, что они такие должны быть. Хотя, если написано в паспорте, что длиннее ставить провода нельзя, то мы вас вынуждены огорчить – вы купили низкокачественный инвертор! Но это сейчас встречается повсеместно (обман покупателей) и даже опытные сварщики бывает ошибаются, покупая «кота в мешке».

Длина сварочного кабеля может быть разная, она подбирается в каждом конкретном случае отдельно. Некоторые умудряются носить с собой аппарат на плече, это не очень хорошая практика, так как внутри устройства все-таки высокое напряжение. Чаще всего такое практикуют любители, которые не знают, что такое нормальная работа (это когда у тебя один держак в руках и не нужно таскать все оборудование с собой постоянно).

Рекомендуемая длина кабеля по учебнику не должна превышать 40 м. Несмотря на это, есть примеры использования кабеля 16мм 2 х50м на трансформаторе на 400А и никаких потерь, перебоев с поджигом и проблем с горением дуги при этом не наблюдается.

Если вы увеличиваете длину сварочного кабеля, не обязательно увеличивать его сечение, потому что это не высоковольтный провод и большие потери здесь исключаются.

Как рассчитать кабель:

S=R2хπ=π/4хD2,

то есть, если его диаметр, например, 1 см, тогда  сечение S=25х3,14.

Для расчета сварочного кабеля (он, естественно не моножильный, а многожильный) требуется посчитать сечение жилы, а потом все жилки пересчитать и сложить.

Если у вас инвертор с реальными 200А на выходе, и вы не работаете на производстве с утра и до ночи, то 16 мм2 будет достаточно, больше не нужно. Если у вас сварочник на 140А – покупайте смело 10-12 мм2. Но опять же, если у вас в паспорте написано, что кабель длинный ставить нельзя, лучше не рисковать, хотя сгореть подобное оборудование может, даже если будет стоять в кладовке.

P.S. Если вы владелец Ресанты, у вас кабель алюминиевый. Если не верите, надрежьте изоляцию, подрежьте желтое покрытие и под ним обнаружится светлый блестящий металл.

Какой длины выбрать удлинитель для сварочного аппарата, читайте в следующей статье

svarka-master.ru

сечение провода для сварочного аппарата, удлинитель для инвертора

Говорим о кабеле для сварочных аппаратов. Его строение и, главное выбор конкретного вида для конкретных работ по сварке металлов намного важнее, чем это может показаться на первый взгляд. Начнем с его функционального назначения. Главная и единственная функция – эффективная подача электрического тока к электроду.

Вы знаете, что мы всегда ставим во главу угла эффективность сварочных работ, которая обусловлена многими параметрами. Один из важнейших параметров такого рода относится к характеристикам специального провода – это площадь его поперечного сечения.

Этот показатель нужно держать в голове при выборе подходящего варианта в обязательном порядке, равно как и несколько других параметров: общую длину, характеристики местной сети с точки зрения возможного падения напряжения и многое другое, о чем мы сейчас поговорим.

Виды кабелей

Естественно, что главными определяющими факторами выбора сварочного кабеля будут свойства самого аппарата, к которому он приобретается. Первым делом это сила тока в аппарате. Если она, к примеру, составляет 189А в максимальном приближении, то правильным выбором провода к инвертору будет кабель марки КГ 1х16.

Такая продукция выпускается целой линейкой с разными сечениями. В сети имеется множество таблиц с изложением, какое именно сечение нужно брать при разных значениях силы тока в аппаратах.

Виды сварочных кабелей КГ.

Нужно заметить, что все кабели, которые подходят для оборудования в сварке, удовольствие не из дешевых. Поэтому есть большой смысл остановится и подумать, что именно вы собираетесь делать, и какой именно вариант изделия вам понадобится. Их предлагается великое множество.

Структурные разновидности следующие:

Одножильный

Этот кабель для сварочного аппарата производится из медной проволоки, которая отличается своей эластичностью и гибкостью. В дополнение известно отличительное качество меди как металла – она великолепно проводит электрический ток.

Эти виды обычно используются при компактных переносных инверторных аппаратах с небольшой мощностью и соответствующими параметрами силы тока и других технических показателей.

Двужильный

В данной конфигурации имеются катод и анод, которые отлично справляются с проведением электрического тока во время импульсной сварки.

Чаще всего и эти провода состоят из медной проволоки в чистом виде, хотя встречаются изделия, выполненные из медных сплавов с добавление других металлов, хорошо проводящих ток. Но основа в любом случае медная, это важное условие.

Трехжильный

Этот вид производится для сложного автоматического оборудования для сварки, к примеру, мощных трубопроводов для транспортировки нефти, газа или продуктов их переработки.

Такие работы относятся к высшей степени ответственным с обязательными требованиями формирования идеальных сварочных швов.

Маркировка проводов содержит все технические характеристики работ по сварке, что очень облегчает их выбор для конкретных работ:

• КС – изделие может использоваться в работах по сварке различного типа.
• П – изделие покрыто дополнительным слоем из полимерного материала для дополнительной защиты токопроводящей жилы. Если рядом есть цифра, она показывает количество жил в кабеле.
• ВЧ – изделие может быть использовано при высокочастотном напряжении.

Маркировка сварочного кабеля.

Существуют и другие полезные свойства проводов для сварки. У них отличное сопротивление к высоким и низким температурам внешней среды с широчайшим диапазоном от -50°С до +50°С, они устойчивы к воздействию влаги и других агрессивных внешних факторов.

Чаще всего сварочные провода для инвертора идут вместе в общей комплектации в современном оборудовании для сварки. Но в качестве расходных материалов их можно прикупить отдельно. В этом случае нужно искать изделия с такой же маркировкой, как и была первоначально.

Современные оплетки медных жил производятся с учетом самых разных требований и разнообразных климатических условий.

По устойчивости к условиям внешней среды все изделия подразделяются на две большие группы:

• Тропические или антисептированные под маркировкой КГ-Т выдерживают температуру до +50°С в сочетании с повышенной влажностью.В таких условиях высок риск возникновения грибковой плесени или размножения патогенных микроорганизмов. Если оплетка не специализированная, оно легко может оголиться на жаре в пустыне или в тропиках.
• Холодостойкие или устойчивые к холоду под маркировкой КГ-ХЛ.Полимерная оплетка в них абсолютно устойчива к морозам, благодаря чему провод не замерзает и не трескается на холоде вплоть до -60°С, то есть при самом суровом климате.

Требования по безопасности

Как и любые другие приспособления, предназначенные для работы с электричеством, провода для сварки подпадают под строгие требования и обязательные высокие нормы безопасности.

Основные требования по безопасности можно разделить следующим образом:

• Сечение жилы должно быть в состоянии выдерживать необходимую электрическую нагрузку, то есть площадь сечения должна быть адекватной.
• Тело провода должно выдерживать механические воздействия, равно как и влияние агрессивной химической среды. Эти условия выполняются с помощью правильной оплетки из полимерных материалов.
• Обычно провода многократно скручиваются. Этот факт не должен сказаться на целостности оплетки – она должна быть эластичной и упругой.

Выбор сечения у сварочного кабеля

Площадь сечения провода для сварки – один из важнейших параметров для эффективной работы всего устройства: именно от площади сечения будут зависеть такие ключевые показатели как предельно максимальная сила тока и проводимость.

От этих ключевых показателей зависит качество общих работ по сварке – прочность и эстетика сформированного шва и скорость проведения операционных работ.

Марка провода и допустимая нагрузка.

Площадь сечений, которые относятся к малым калибрам, насчитывают примерно 7 мм². Эти изделия предназначены для инверторных аппаратов компактных габаритов, с которыми работают при подключении к бытовым электрическим сетям с уровнем напряжения 220В.

Если же вы имеете дело с промышленным оборудованием для сварки автоматического типа, вам придется разбираться с токопроводящими кабелями с большими площадями сечения – около 47 — 49 мм².

Линейка такого рода изделий с самыми разными вариантами сечений и оплеток представлена в много численных каталогах и таблицах, которые помогут вам выбрать самый подходящий кабель по сечению с точностью до миллиметра.

В таких каталогах указаны дополнительно и маркировки, и предельные сила тока с вольтажом, длиной шнура и расчетной массой аппаратуры.

Если вы ошибетесь и подберете провод с неверным количеством жил и неадекватной площадью сечения, вы получите неприятности: как минимум это будет неэффективная с точки зрения затрат времени и энергии работа. А скорее всего, у вас случится короткое замыкание с поломкой реостата, всего оборудования и прочими бедами.

Что случится, если площадь сечения вашего провода меньше необходимого размера и никак не подходит по запрограммированной мощности к инвентарному аппарату: электрический ток будет вырабатываться в избытке, в результате он начнет концентрироваться на предохранителе устройства.

Вы не сможете работать в таких условиях, потому что при малейшем зажигании электрической дуги аппарат будет мгновенно отключаться, чтобы сбросить напряжение.

Правила подключения и использования

При подключении кабелей к инверторным аппаратам существует ряд правил, которые необходимо знать и выполнять в обязательном порядке:

• Для подключения устройства на его конце имеются сварочные разъемы и специальные наконечники, прикрепленные спаиванием — вилки для сварочного кабеля. Подключать изделие следует только через них.
• Провода можно соединять друг с другом. Делать это следует только с помощью специальной опрессовки. Главным правилом здесь является обязательная изоляция соединения между собой.
• Кабель подключается к разъемам силового типа и электродам через их держатели. В данном случае необходимо помнить о полярности, которую менять нельзя, за исключением тех случаев, когда меняются все параметры тока.
• Сварочный кабель для инвертора нельзя использовать для каких-либо других целей – подтягивать с его помощью, к примеру, аппарат к себе.
• Обязательное требование – полное техническое соответствие кабеля и соответствующего оборудования по номинальной мощности и всем остальным параметрам.

Удлинение кабеля: да или нет

Данный вопрос самым удивительным образом продолжает волновать умы профессионалов и является горячей темой обсуждения в течение долгого времени.

Одни считают, что удлинение производить ни в коем случае нельзя, потому что слишком длинные провода с разъемами для сварочного кабеля приведут к снижению эффективности и качества работ.

Производители инверторных аппаратов для сварки предпочитают по этому вопросу не высказываться. Это означает, что провода можно удлинять, и оборудование можно использовать при очень длинных проводах, что дает снизить передвижения аппарата до минимума.

С другой стороны, из-за слишком большой длины провода могут произойти потери напряжения. В этом случае дуга станет короче, контролировать ее будет намного сложнее, общее качество сварки снизится в значительной степени.

Критерии выбора кабеля для сварки

Главным критерием для выбора является стабильность процесса сварочных работ. На эту стабильность влияет много чего – не только показатели тока и источника сетевого напряжения, но и многие параметры сварочного и сетевого провода.

Поэтому при выборе думаем о правильной длине, верной площади сечения и материала оплетки – все три параметра имеют серьезное значение. Если, к примеру, сила сварочного тока достигает высоких значений, провод нужно выбирать по определенному типа и материалу.

Мы уже говорили, что все провода для сварочных аппаратов имеют свои значения электрического сопротивления. Его можно рассчитать по таблицам, это не проблема. Например, проводник из алюминия имеет больший коэффициент сопротивления, чем проводник из меди.

В результате такой разницы алюминиевого провода для сетевого удлинителя понадобится много больше в килограммах, чем медного. Да и площадь сечения у алюминия также должна быть больше.

Таблица токовых нагрузок.

С учетом таких фактов удлинение сетевых проводов производят с помощью медных изделий в двух вариантах: двух- или трехжильными, длиной, не превышающей сорока метров. Что же касается площади сечения, то она должна быть больше 2,5 мм².

Выбор сварочных проводов немного отличается от выбора сетевых проводов. Изделия для сварки отбираются с учетом силы выходного тока, здесь имеют огромное преимущество медные многожильные марки с оплеткой высокой гибкости и усовершенствованной изоляцией.

Самые популярные провода для сварочного инвертора продаются под маркировкой КГ, что означает гибкую оплетку, или КОГ, что означает очень гибкую оплетку. Эти марки отличаются отличной изоляцией в несколько слоев с внешней оплеткой, выполненной из резиновых материалов.

Стандартная длина провода примерно 2 – 3 метра и редко, когда длиннее. Это объясняется тем, что каждый лишний метр длины провода приведет к увеличению площади сечения примерно в полтора раза, так как значительно возрастает сопротивление и провод начинает нагреваться.

Условия будущих работ должны быть заранее учтены в обязательном порядке, потому что нужно выбрать самый адекватный вид изоляции и стойкости к повреждениям механического характера, температурным условиям или агрессивной химической внешней среде.

Умение читать и понимать маркировку сварочных кабелей может помочь вам в этом непростом деле:

• Если маркировка выглядит КГ Т 1х16, то это означает изделие одножильное с площадью сечения жилы 16 мм², в тропическом исполнении с устойчивостью к температурам от -10 до +55°С.
• Маркировка КОГ ХЛ 1х50: одножильное изделие с сечением 50 мм², морозоустойчивое и теплоустойчивое к температурам от -40 до +50°С. В данном случае индекс термостойкости не присутствует.

Длина провода и площадь сечения должны согласовываться с силой электрического тока и остальными параметрами.

Подводим итоги

Мы разбирались с вопросом выбора сварочного кабеля, его маркировкой, техническими характеристиками и параметрами их работы в экстремальных условиях.

Кабель для сварочного инвертора стоит дорого, ошибаться с его выбором очень нежелательно, ведет помимо лишних трат вы рискуете получить целый набор неприятностей типа короткого замыкания или отсутствия возможности поджечь электрическую дугу.

tutsvarka.ru

Кабель для сварочного аппарата — выбираем нужный

Май 18, 2017

Главная функция кабеля для сварочного инверторного аппарата представляет собой подвод электрического тока к специальному держателю, который будет держать электрод. Чтобы эффективность работы была максимально высокой, следует подбирать кабель по целому ряду параметров, к которым относят площадь поперечного сечения изделия, возможное падение напряжения в сети, общая длина данного оборудования и целый ряд других особенностей.

Для того чтобы добиться беспрерывного и нормального функционирования сварочного аппарата, кабели подбирают в зависимости от того, какие эксплуатационные свойства имеются у инвертора.

• Если максимальная сила тока будет составлять 189 А, то наиболее подходящими окажутся кабеля марки КГ 1х16;
• При 240 А – КГ 1х25;
• 289 А – КГ 1х35;
• 362 А – КГ 1х50;
• 437 А – КГ 1х70;
• 522 А – КГ 1х95.

Какие существуют виды кабелей для сварки?

Сварочные кабели, которые реализуются по весьма высокой цене, обладают рядом отличий в плане качества изготовления, толщины, проводимостью электрического. Кабели могут быть определенных разновидностей:

• Одножильный кабель – данное оборудование производится из медной жилы, отличающейся хорошей эластичностью, при сматывании он имеет превосходную гибкость, к тому же такой материал прекрасно проводит электрический ток. В большинстве случаев подобные кабели используются при работе с переносными инверторными аппаратами;
• Двужильные кабели сочетают в себе катод и анод. Они хорошо проводят электрический ток в случае, если существует необходимость выполнения работ при помощи импульсной сварки. Как правило, подобные кабели для инверторного сварочного аппарата производятся также из меди или же из иных металлических сплавов, хорошо проводящих электрический ток, но обязательно на медной основе;
• Трехжильные кабели предназначены для автоматического оборудования, которое может быть использовано для производства промышленных трубопроводов, где будет происходить транспортировка нефтепродуктов или газа. Дело в том, что в данных работах должен быть получен идеально ровный шов.

Все основные технические и эксплуатационные характеристики указаны в маркировке кабелей:

• КС говорит о том, что данный кабель может применяться для проведения сварочных работ;
• П – дополнительное защитное покрытие токопроводящей жилы с помощью полимерных материалов;
• Цифровые обозначения говорят о количестве жил;
• ВЧ (П) предназначен для применения высокочастотного (переменного) напряжения.

Кабели могут хорошо сопротивляться воздействию высоких и низких температур, влаги и других вредных факторов. Они будут нормально себя чувствовать в диапазоне от -50 до +50 градусов. В большинстве случаев все необходимые кабели идут в комплекте с новым сварочным оборудованием. Расходные изделия, в том числе и кабели, можно приобрести отдельно, однако обязательно следует помнить, что покупать нужно будет продукцию той же маркировки, что и была.

Выбор сечения у сварочного кабеля

Сечение сварочного кабеля является одним из наиболее важных параметров данного материала, так как именно от него будет непосредственно зависеть проводимость и максимальная сила тока. От этого показателя, в свою очередь, также зависит скорость проведения работ, качество формируемого шва.

Если сечение небольшое и составляет порядка 7 квадратных миллиметров, то такие кабели будут подходящими для небольших инверторных аппаратов, способных функционировать от электрической сети бытового типа, напряжение в которой находится на уровне 220 В.

При использовании сварочного оборудования автоматического типа жилы токопроводящих кабелей имеют наибольшее сечение – оно может составлять порядка 47-49 квадратных миллиметров. Сегодня подобная продукция представлена в соответствующих каталогах, где указана не только маркировка кабеля, но и максимальный вольтаж, сила тока, расчетная масса и длина подобного кабеля.

При подборе сечения и количества жил для сварочного кабеля очень важно подобрать правильную продукцию. Дело в том, что использование неподходящего кабеля может в конечном счете привести к тому, что в аппарате произойдет короткое замыкание, из-за которого реостат может выйти из строя или даже воспламениться.

В случае, если сечение кабеля чересчур маленькое и не подходит для инверторного аппарата заданной мощности, то лишний электрический ток будет конденсироваться на предохранителе. Таким оборудованием будет работать попросту невозможно, так как при попытке зажечь дугу сварочный аппарат будет отключаться, сбрасывая напряжение.

Как правильно подключать и использовать сварочные кабели?

При подключении кабелей к инверторному сварочному аппарату следует учитывать ряд немаловажных правил:

• Подключение производится за счет специальных наконечников, жестко закрепленных на концах кабелей при помощи спаивания или прессовки;
• Провода между собой могут соединятся за счет опрессовки. Здесь главное помнить, что соединение нужно будет изолировать между собой;
• Подключение осуществляется к силовым разъемам и держателям электродов, здесь необходимо соблюдать полярность. Менять ее разрешается только в исключительных случаях, когда параметры тока также претерпят определенные изменения;
• В процессе проведения работ специалист не должен подтягивать к себе аппарат при помощи проводов;
• Подключать к сварочному оборудованию разрешается исключительно кабели, которые должны по своей номинальной мощности соответствовать данному аппарату.

Разрешается ли удлинять кабели для сварки?

Данный вопрос является предметом весьма жарких споров среди профессиональных сварщиков. Одни считают, что это недопустимо, объясняя это тем, что чересчур длинные провода могут отрицательно сказаться на работоспособности устройства.

Сварщики, предпочитающие использовать инверторное оборудование, сообщают, что производители ничего об этом не говорят. Это означает, что сварочное оборудование может иметь очень длинные кабели, которые позволяют свести необходимость транспортировки аппарата к минимуму. Однако если сила тока будет недостаточной из-за потерь напряжения в слишком длинном кабеле, дуга станет короче, ею управлять будет значительно сложнее.

electrod.biz

Выбор и сечение сварочного кабеля

Array
(
    [TAGS] =>
    [~TAGS] =>
    [ID] => 104797
    [~ID] => 104797
    [NAME] => Выбор и сечение сварочного кабеля
    [~NAME] => Выбор и сечение сварочного кабеля
    [IBLOCK_ID] => 1
    [~IBLOCK_ID] => 1
    [IBLOCK_SECTION_ID] => 115
    [~IBLOCK_SECTION_ID] => 115
    [DETAIL_TEXT] =>

	 Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.




	 Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).


	 Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.





	 Если никаких данных нет, следует руководствоваться следующей информацией:

• для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
• для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
• для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
• для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
• для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
• для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Источник:  vse-o-svarke.org

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.

Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.

Если никаких данных нет, следует руководствоваться следующей информацией:

• для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
• для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
• для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
• для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
• для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
• для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Источник:  vse-o-svarke.org

01.11.2019

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.

Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.

Если никаких данных нет, следует руководствоваться следующей информацией:

• для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
• для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
• для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
• для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
• для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
• для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Источник:  vse-o-svarke.org

Просмотров: 314

Сечение сварочных кабелей — vv-elektro.ru

Требования к кабелям

Главные требования и нормы, предъявляемые к проводникам:

• эксплуатация проводов осуществляется в различных условиях, поэтому они должны обладать устойчивостью к ударам, разрывам и агрессивным химическим средам ;
• хранение шнуров осуществляется в смотанном виде, поэтому провод должен выдерживать многократные сматывания и разматывания ;
• сечение кабеля для сварочного аппарата должно выдерживать токовую нагрузку оборудования. Поэтому очень важно правильно подбирать сечение провода. Именно данной теме будет посвящена наша статья.

Виды и маркировка

Российские и зарубежные производители предлагают достаточно широкий выбор кабелей, отличающихся между собой техническими характеристиками. К основным типам проводников относят следующие:

• одножильные провода применяются для оснащения переносных агрегатов, жила выполнена из меди или ее сплавов; самая популярная марка, сечение которой варьируется в значительных величинах — КГ. часто используется исполнителями КОГ ;
• провода с двумя жилами и более имеют более широкое применение, они используются не только для различных видов сварки: дуговая, импульсная, автоматическая, но и для резки; более подробная информация представлена здесь .

Маркировка проводов для сварки осуществляется посредством сочетания буквенных и числовых обозначений: КС — кабель сварочный, цифры обозначают количество жил.

Кроме этого, производители выпускают проводники для применения в особых климатических условиях. кабели с обозначением Т — тропический, устойчивы к температурам до +50°С; КХ — подразумевает стойкость к холоду, к температурам до -60°С. Проводники без подобных обозначений предназначены для умеренных температур окружающей среды.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками.

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора .

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в80-100 А. должно составлять 6 мм2 .
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2 .
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А .
• Востребован у сварщиков сварочный кабель на 200 Ампер. сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А. поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2 .

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в70 и 95 мм2. Первый способен проводить до437 А. второй — до 522 А .

Сварочные выпрямители выдают ток, величина которого может достигать 600 А. Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2.

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику — длина кабеля.

кабель для скрытой проводки в квартире

многопроволочный кабель для проводки

кабель под проводку

трубы пвх для проводки кабеля

Сварочный кабель 105 ° C 600 В — поиск лучших сварочных кабелей

Если вы находитесь здесь, на этом сайте, вам, вероятно, понадобится сварочный кабель. Или, возможно, у вас есть сварочный проект, и вы задаетесь вопросом, следует ли использовать сварочный кабель №2 или сварочный кабель №4 — это то, что вам действительно нужно? Вы даже можете натолкнуться на некоторые диаграммы, надеясь определить, какой кабель подходит для ваших нужд. Следует ли заказывать сварочный кабель 2-го калибра или лучше выбрать сварочную проволоку 4-го калибра?

Независимо от того, по какой причине вы зашли на эту страницу, мы рады, что вы зашли.В следующих нескольких разделах этого руководства по проволоке для сварочного кабеля мы раскроем тайны всего, что связано с этими кабелями.

1) Что такое сварочный кабель?

Прежде чем мы перейдем к более сложным вопросам, например, что означает размер сварочного кабеля, как отличить лучший сварочный кабель от кабеля аккумулятора, давайте разберемся с основами. Прежде всего, давайте объясним, что такое сварочный кабель?

Это проводник электрического тока (сварочный ток), используемый в процессе сварки.Как правило, он состоит из нескольких тонких медных жил, заключенных в прочную непроводящую оболочку. Обычно оболочка изготавливается из синтетического материала — например, резиновый кабель имеет оболочку из резины.

В зависимости от типа и использования куртка также может иметь цветовую маркировку для облегчения идентификации. Например, красный сварочный кабель будет иметь оболочку красного цвета, чтобы отличить его от ошибочно использованного в приложении, требующем кабеля другой спецификации, который может иметь оболочку черного цвета.

2) Сварочный кабель какого размера мне нужен?

Вам необходимо будет купить или использовать проволоку для сварочного кабеля, наиболее подходящую для вашей области применения или проекта. А соответствие кабеля определенной спецификации целям проекта зависит от размера сварочного кабеля. Рассмотрение этого (то есть размера кабеля) с точки зрения общего примера может помочь прояснить эту концепцию.

Если вам нужен шланг для воды, размер этого шланга будет зависеть от его применения. Для полива сада вам понадобится шланг меньшего диаметра.Но если это средство пожаротушения, может потребоваться шланг большего диаметра. То же самое верно и при определении размера сварочного кабеля, который зависит от уровня тока, измеряемого в AMPS (или амперах).

Допустимая нагрузка сварочного кабеля, также известная как номинальная сила тока или допустимая сила тока проволоки сварочного кабеля, определяет максимальное количество тока, которое может безопасно проходить через кабель. Этот показатель (AMP) имеет прямое отношение к требованиям к размеру кабеля. По мере увеличения силы тока в процессе сварки увеличивается диаметр отдельных жил (также называемый площадью поперечного сечения), а также весь кабель в целом.Следовательно, провод с номиналом 125 А будет тоньше сварочного кабеля на 200 А.

Допустимая нагрузка сварочного кабеля и, следовательно, его размер, также зависят от некоторых других факторов, в том числе:

• Номинальное сопротивление (или номинальное сопротивление)
• Температура окружающей среды
• Длина сварочного кабеля
• Температурный класс изоляционного материала

Все эти характеристики в совокупности помогают определить размер сварочного кабеля. Например, более короткие кабели определенного диаметра пропускают большее количество тока, чем более длинные кабели аналогичного диаметра.

Промышленность обычно классифицирует кабели по так называемому размеру AWG (American Wire Gauge). Рейтинг AWG работает в направлении, обратном размеру кабеля. Чем больше диаметр кабеля, тем меньше номер AWG.

Обычно размеры сварочного кабеля находятся в диапазоне от №4 до №4 / 0. Сварочный кабель 4-го калибра лучше кабеля 3-го калибра. Более крупный размер кабеля также определяется числами меньше 1. Например, размер 0 (также называемый 1/0 и произносится как «одна штука») меньше, чем «00» (также называется 2/0 и произносится как «два». что-нибудь »).Оба эти размера больше сварочного кабеля 4/0.

Площадь поперечного сечения сварочного кабеля также может определять размер кабеля. Эта мера иногда выражается в квадратных миллиметрах (мм2) в метрической шкале. Существуют легко доступные таблицы преобразования, которые показывают размер сварочного кабеля как в размере AWG, так и в размерах, измеряемых в мм2. Например, в приведенной выше таблице при выборе сварочного кабеля 2-го калибра в мм2 эквивалентным международным стандартным размером в мм2 является сварочный кабель 35 мм.

Чтобы выбрать сварочный кабель наиболее подходящего размера для вашего сварочного аппарата, вам необходимо выбрать кабель, рассчитанный на максимальную мощность сварочного оборудования. И это зависит от трех важных факторов:

• Номинальная выходная мощность (переменный или постоянный ток) источника питания сварочного аппарата
• Рабочий цикл источника питания сварочного аппарата; и
• Общая длина сварочного контура

В этой направляющей для сварочного кабеля мы выделили на рисунке выше образец сварочной схемы.Если у вас есть установка, аналогичная показанной на приведенной выше диаграмме, вам необходимо сложить общую длину рабочего кабеля (A) и кабеля электрода (B), чтобы определить правильный размер сварочного кабеля.

3) Где купить сварочный кабель пешком?

Иногда вы не слишком хорошо знакомы с различными размерами кабелей в мм2. Вместо этого вы знаете несколько основных требований к вашему кабелю и задаетесь вопросом, где я могу купить сварочный кабель рядом со мной, но пешком — вместо метров или других габаритных размеров.

Что ж, ответить на часть вопроса «где» несложно.Найдите надежного производителя сварочного кабеля, например ZW Cable, и разместите заказ в Интернете. Это действительно так просто. Конечно, прежде чем выбирать поставщика кабеля, будь то резиновый кабель, который вы ищете, или сварочный свинцовый кабель, который вы покупаете, убедитесь, что у него есть опыт и хорошая репутация. Всегда приобретайте кабели у поставщика, имеющего опыт производства высококачественных кабелей и проводов. И, конечно же, убедитесь, что цена на сварочный кабель, которую они предлагают, также конкурентоспособна!

Теперь, как купить правильный кабель, измеряемый в футах? Для этого вам необходимо обратиться к нашей таблице руководств по сварочным кабелям, приведенной выше.Итак, как вы теперь определяете, сколько футов кабеля вам нужно заказать, на основе таблицы? Что ж, при условии, что вы используете источник питания 400 AMPS при рабочем цикле 60%. Затем вы выполняете математические вычисления и складываете общую длину рабочего кабеля (A) и кабеля электрода (B), чтобы определить правильный размер сварочного кабеля. Вы получаете цифру в 100 футов.

Итак, что это говорит вам о необходимой токовой нагрузке и размере сварочного кабеля? Чтобы определить правильный кабель, выполните следующие действия:

• Двигаясь вертикально, сверху вниз, найдите номинал источника питания в столбце с надписью «AMPS» на диаграмме выше (в нашем примере это число 400)
• Затем, перемещайтесь по горизонтали — слева направо и перейдите к столбцу, определяющему число, показывающее длину (A + B) в заголовке (в нашем примере это 100 футов)
• На пересечении 400 AMPS и 100 футов вы увидите рейтинг AWG необходимого кабеля, который соответствует сварочному кабелю 2/0

Таким образом, для вашего применения вам необходимо заказать 100 футов сварочного кабеля 2/0.И наоборот, если ваш сварочный аппарат рассчитан на 250 ампер в секунду, а длина комбинированного рабочего кабеля и кабеля электрода составляет 150 футов, вы закажете сварочный кабель 1/0. Это так просто!

Известные производители кабелей, такие как ZW Cable, обычно предлагают высококачественный сварочный кабель по очень разумным ценам. И, если вы не знаете, сколько кабеля вам потребуется, в ногах, в зависимости от допустимой нагрузки сварочного кабеля для вашего приложения, они также помогут вам определить конкретную длину в футах.

4) Сварочный кабель отличается от кабеля аккумулятора?

Понимание горячих споров о сварочном кабеле и кабеле аккумулятора всегда важно при принятии решения о том, какой тип кабеля использовать для сварочного проекта. В этом руководстве по сварочным кабелям рассматриваются некоторые важные аспекты сходства и различий между этими двумя типами кабелей.

В зависимости от области применения сварочный кабель и кабель аккумулятора можно рассматривать как одинаковые; но есть различия в их конструкции.Следовательно, это делает один тип кабеля более полезным для конкретных приложений по сравнению с другим. Все относительно!

Если нужно просто установить соединение между аккумулятором и стартером, то кабель аккумулятора выиграет спор между сварочным кабелем и кабелем аккумулятора. Однако, если для завершения процесса подключения требуется много скручиваний, изгибов и поворотов, то гибкий сварочный кабель является наиболее подходящим.

Еще одно различие, которое необходимо понять, в обсуждении отличного сварочного кабеля и кабеля аккумулятора связано с элементами природы.Благодаря гладкой оболочке из термопластичного поливинилхлорида (ПВХ) кабели аккумуляторных батарей защищены от экстремальных погодных условий, растрескивания, кислотного повреждения и истирания. Именно поэтому они имеют сертификаты UL-558 и UL-553. Однако стандарты UL-1581 для сварочных кабелей означают, что они имеют дополнительный уровень защиты — от огня и высоких температур.

5) Сварочный кабель выполнен из бескислородной меди?

Предположим, вы решили купить сварочный кабель на 200 А. Прежде чем разместить заказ, вам будет полезно понять два основных типа кабелей, из которых вы можете выбрать.Двумя популярными стандартами являются алюминиевые кабели с медной оболочкой (CCA) и бескислородные медные кабели (OFC). Вы можете приобрести кабели CCA, но известный поставщик кабелей также предложит вам гибкий сварочный кабель из бескислородной меди.

На основании приведенного выше изображения, вот что представляет собой каждый из этих трех кабелей:

A.2 / 0 OFC
B.1 / 0 OFC
C.2 / 0 Сварочный кабель

Трудно определить плюсы и минусы кабеля CCA по сравнению с кабелем OFC, просто проведя беглый визуальный осмотр. Цена сварочного кабеля тоже мало что скажет, потому что цена зависит от длины кабеля, номинальной силы тока и размера AWG приобретаемого вами кабеля.Чтобы определить, подходит ли кабель OFC для вашего применения, вам необходимо принять во внимание следующие два фактора:

Во-первых, характеристики алюминия таковы, что он проводит только 61% электроэнергии по сравнению с проводящей медью. Это означает, что сварочный кабель 2/0 типа CCA будет всего на 61% эффективнее сварочного кабеля OFC. Почему? Потому что вам понадобится более толстый кабель CCA, чем его эквивалент OFC, а это значит, что CCA будет выделять меньше тепла, что делает его лучшим выбором в целом.Вам потребуется более крупный калибр CCA (в 1-2 раза больше, чем CCA), чтобы обеспечить такой же уровень сопротивления, как у чистой меди.

Второй решающий фактор — окисление. Кабели OFC проходят процесс, который удаляет многие загрязнения, которыми обладают кабели CCA. Это делает сварочный кабель OFC лучшим проводником, который обеспечивает сравнительно меньшее сопротивление электричеству. Меньше сопротивления = больше эффективности.

Очевидно, что из-за различий в производственном процессе самый дешевый сварочный кабель может быть типа CCA.

6) Поиск лучших сварочных кабелей

Мы надеемся, что это руководство по сварочным кабелям объясняет, из чего сделаны эти кабели, и как определить правильный размер сварочного кабеля для вашей области применения. Мы также объяснили, как можно отличить сварочный кабель от кабеля аккумулятора, и каковы более тонкие моменты, которые могут сделать один тип более предпочтительным по сравнению с другим.

Пришло время выбрать кабель правильного типа для вашего приложения. Здесь, как и в ZW Cable, мы предлагаем широкий выбор продукции для производства сварочных кабелей.Наш широкий ассортимент продукции и низкая цена на сварочный кабель делают нас предпочтительным поставщиком для большинства сварочных проектов.

Сварочный кабель | Производитель сварочного кабеля

На главную> Резиновый кабель> Сварочный кабель>

Что такое сварочный кабель

Сварочный кабель является проводником сварочного тока. Он состоит из серии тонких медных нитей, обернутых внутри непроводящей, прочной оболочки (обычно из синтетического или натурального каучука различных цветов).Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка рассчитана на то, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться.

Характеристики сварочного кабеля

• Изоляция EPDM обеспечивает исключительную стойкость к порезам, истиранию и образованию шлака.

• Устойчив к маслам, химическим веществам, воде, озону и растворителям

• Красный, оранжевый, синий, черный пиджак

• Другие цвета доступны по запросу

Применение сварочного кабеля

Сварочный кабель, который часто используется в сложных приложениях, сварочный кабель представляет собой вторичный кабель сопротивления напряжению для сварочных инструментов или в качестве силового кабеля, который присоединяется к генераторам и промышленному оборудованию.Например, инструменты для электродуговой сварки обычно работают с двумя отдельными кабелями; один действует как основной источник питания для устройства, а другой — как вторичный источник питания. Хотя сварочный кабель может не питать генератор, он необходим для электрода.

Сварочные кабели долговечны и гибки и часто используются в качестве кабелей для развлекательного или сценического освещения, систем освещения и звука, а также для фургонов связи. Они также могут использоваться в качестве аккумуляторных кабелей для автомобилей, кабелей инвертора и в качестве более экономичной альтернативы подвесному (или наматывающемуся) кабелю на подъемниках и кранах.

«Пропускная способность» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, относится к максимальной величине электрического тока, которую кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т. Е. Номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто имеет температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F).Хотя сам медный провод может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем будет поврежден, изоляция, защищающая их, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность. Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей должны быть немного разнесены.

Сварочный кабель Почему стоит выбрать HuaDong?

Для лучшей цены на сварочный кабель ， Пожалуйста, оставьте свое требование, мы ответим вам в течение 12 часов.

Сварочный кабель: 350MCM Сварочный кабель

Описание

Сварочный кабель подает электрический ток для сварочных аппаратов и состоит из тонких медных жил внутри жесткой изолирующей оболочки, обычно из синтетического или натурального каучука, которая специально разработана, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям.Хорошо сохраняет цвет даже после грубой обработки. Тонкие медные жилы также обеспечивают большую гибкость, чем другие типы проволоки.

Выбор правильных сварочных кабелей

Выбор правильного размера (диаметра) сварочного кабеля зависит от максимальной выходной силы тока сварочного аппарата — чем больше ток вырабатывается, тем больше должен быть кабель. Это как садовый шланг против пожарного шланга — чем больше требуется воды, тем больше должен быть диаметр шланга.
Чтобы выбрать правильный размер, необходимо учесть 3 фактора — общую длину сварочного контура (включая полную длину как электрода, так и рабочего кабеля), номинальную электрическую мощность сварщика и рабочий цикл сварщика (% от десяти- минутный период, в течение которого сварщик будет работать при определенном выходном токе до превышения своего теплового предела).Если требуется большая гибкость, выберите сварочный кабель Super VuTron.

— Сварочные провода сопротивлением вторичного напряжения
— Источники питания, не превышающие 600 В переменного тока

— соответствует требованиям RoHS

Чтобы получить еще больше возможностей, мы рекомендуем вам потратить некоторое время на покупку нашего обширного ассортимента сварочных кабелей в ProWireandCable.com сейчас.

Почему сварочный кабель 4/0 сделан с таким большим количеством жил

Если вы сварщик и на самом деле читаете это, вероятно, вас больше интересует качество кабеля и обеспечение что вы выполняете свою работу в срок и в соответствии со стандартными требованиями чем вы о природе гибкости используемого вами кабеля. Однако это действительно влияет на вас и вашу работу, и если вы никогда не останавливались, чтобы обдумать это, теперь время.

Мы не можем себе представить, в каких условиях вы, лично, работать, но для пользы других наших читателей рассмотрим следующий. Сварка ведется по всему миру, как в коммерческих, так и в промышленных масштабах. промышленные установки. Происходить по всему миру означает происходить в огромный выбор окружения; и происходящее снаружи означает, что погода не всегда сотрудничает.

Кроме того, сварка является важным процессом на самом деле построение инфраструктуры, то есть инфраструктуры, которой еще нет.Что означает, что вам нужно доставить инструменты и снаряжение на место работы. Это означает, что сварку, его сварочное оборудование и его кабель необходимо доставить на место, независимо от того, где он находится.

Гибкость в Сварочные кабели 4/0: Premium

Всякий раз, когда вы видите рекламируемый сварочный кабель или продвинутых, обычно выделяются две особенности. Один из них качество долговечности, а другое — качество гибкости.В гибкость необходима, потому что, как мы объяснили, сварщик, сварщик оборудование и кабель необходимо доставить на строительную площадку. Так почему высокая прядь так ли важен сварочный кабель?

Взгляните на наш сварочный кабель калибра 4/0 в качестве иллюстрации. Этот сварочный кабель диаметром 0,720 дюйма является одним из самых толстых. сварочные кабели, которые мы предлагаем. Он рассчитан на 600 вольт и весит 734 фунта в секунду. 1000 футов. Это тяжело; это почти фунт на фут длины.Представьте себе, для на мгновение, насколько жесткой была бы эта проволока, если бы она была однопроводной? То есть скажем, проволока диаметром 0,720 дюйма?

Жесткий — еще ничего не сказано; это было бы пропускная способность по току, но ее почти невозможно использовать в любом практичная мода. Тем не менее, датчик напрямую связан с допустимой нагрузкой по току, так что толщина нужна. Что делает производитель в таких ситуациях это резко увеличивает количество прядей.Это сохраняет большую часть пропускная способность и делает кабель значительно более гибким. В Кабель, о котором идет речь, состоит из более чем 2000 — 2000! — тонкие пряди отдельных медные проводники.

Что еще Стоит ли искать?

Как видите, гибкость сварочного кабеля критически важно для функциональности самого кабеля, но это не единственное, что нужно искать. Помимо прочего, вам следует подумать о сварке кабель, который не только гибкий, но и обладает комбинацией следующих черты:

● Высокая степень прочности и стойкость к истиранию: наши сварочные кабели изготовлены из EPDM (этиленпропилендиен мономер) каучук, обладающий механической прочностью и высокой устойчивостью к истиранию.Если вам нужно протащить кабель по дереву, гравию или бетону, ожидайте наши, чтобы работать превосходно.

● Устойчив к маслам и бензину: A многие электрические провода и кабели сделаны с резиновой изоляцией, которая не особенно устойчив к маслу или газу. Однако эти жидкости распространены на рабочие места, и поэтому, по крайней мере, та или иная степень сопротивления ценна.

● Устойчивость к УФ-излучению: столько же сварочные кабели используются на открытом воздухе, достаточная степень устойчивости к солнечному свету. важный; в противном случае изоляция разрушится быстрее.

● Общая устойчивость к погодным условиям и температурная стабильность: Как уже говорилось, использование на открытом воздухе требует устойчивости к элементы. Среди этих условий — температура и влажность, и наша сварка кабели устойчивы к обоим.

Хорошие новости на этом фронте; наши сварочные кабели все обладают в той или иной степени этими чертами, а значит, помимо гибкость, они идеально подходят для использования в широком диапазоне условий для сварочные работы.

Есть ли другое применение сварочного кабеля 4/0?

Помимо того, что наиболее практично используется для В сварочных приложениях наши сварочные кабели (включая, помимо прочего, сварочные кабели 4/0 ) также можно использовать в нескольких других областях. Они могут использоваться в качестве фотоэлектрического провода (фотоэлектрический провод, солнечный кабель AKA) в солнечных батареях, как также подходит в качестве проводов для двигателей, генераторов и батарей. Сделать они более практичны для этих целей, мы продаем их с двухцветной кодировкой; красный и черный, которые идеально подходят для использования в качестве выводов аккумулятора.

Напомним, сварочный кабель изготавливается с смехотворно большое количество прядей, чтобы он оставался максимально гибким. Это потому, что вам нужно подвести кабель к месту работы, а стройплощадка к кабелю.

Если вам нужна дополнительная информация на нашем сварочный кабель, свяжитесь с нами по телефону 800-262-1598 или по электронной почте. по адресу [email protected]. Если вам нужен кабель или провод, мы обязательно найдем его.

Прямой провод | Таблица допустимой нагрузки сварочного кабеля

ВЫБОР ПРАВИЛЬНОГО СВАРОЧНОГО КАБЕЛЯ

Direct Wire призвана помочь профессионалам в области сварки выбрать нужный калибр и длину кабеля.Эта информация предназначена только для справки, и пользователю настоятельно рекомендуется проконсультироваться с лицензированным инженером-электриком для конкретного сварочного применения.

При сварке использование кабеля правильного сечения имеет решающее значение для обеспечения высококачественных сварных швов и защиты пользователя и его сварочного оборудования. Технические характеристики, которые следует учитывать при выборе сварочного кабеля, включают:

АМПЕРСИОННОСТЬ: Допустимая нагрузка сварочного кабеля (также известная как допустимая нагрузка по току или номинальный ток) относится к максимальной величине тока (в амперах), которую провод кабеля может непрерывно и безопасно переносить без превышения номинальной рабочей температуры.

ДЛИНА: Сварочные кабели должны быть достаточно длинными, чтобы пользователь имел достаточную длину для доступа ко всем рабочим зонам, не создавая опасности. Важно помнить, что (1) номинальная допустимая нагрузка уменьшается по мере увеличения длины из-за дополнительного сопротивления, и (2) сварочный кабель следует разводить в стороны, чтобы тепло рассеивалось во время использования.

РАЗМЕР МАНОМЕТРА: Очень важно выбрать правильный размер калибра для данного сварочного применения. Более длинный и тонкий сварочный кабель будет иметь меньшую допустимую нагрузку.Если необходим более длинный кабель, пользователь должен рассмотреть более толстый калибр. Измерительный прибор неправильного размера не будет пропускать ожидаемый ток, что может вызвать чрезмерное поглощение тепла (опасность плавления и возгорания), выход из строя и повреждение оборудования.

КОНСТРУКЦИЯ: В конструкции сварочного кабеля используется многопроволочный одножильный провод, изолированный (или покрытый оболочкой) одним слоем термореактивного материала EPDM или неопрена с номинальной температурой от -50 ° C (-58 ° F) до 105 ° C (221 ° C). ° F). Превосходная гибкость, долговечность и сопротивление также жизненно важны для способности сварочного кабеля работать в самых сложных условиях и условиях.

СТАНДАРТЫ И УТВЕРЖДЕНИЯ: Сварщики должны обращать внимание на ключевые отраслевые стандарты и разрешения, обеспечивая качество и производительность при одновременной защите от некачественного производства. Для сварочного кабеля они могут включать SAE J1127 (аккумулятор), NFPA 70 / NEC Article 630, UL 558 и 583 (и другие) и CA Prop 65.

Direct Wire соответствуют или превосходят стандарт SAE J1127, который требует минимального количества меди на калибр (т.е.е. гарантированное содержание меди), соответствующий размер для конкретных применений, а также испытания механических и эксплуатационных характеристик.

ГИБКОСТЬ: Тонкая медная скрутка и высококачественная внешняя изоляция / слой оболочки придают сварочному кабелю повышенную гибкость, более плавное протягивание по различным поверхностям и легкость передвижения на рабочей площадке.

ЦВЕТ И МАРКИРОВКА: Цветной сварочный кабель и индивидуальная маркировка могут использоваться для различных приложений, включая право собственности и идентификацию, точную (или последовательную) маркировку, отраслевые стандарты и разрешения, физические и механические характеристики, брендинг и многое другое.

ПРЕДЛАГАЕМАЯ ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ ДЛЯ СВАРОЧНОГО КАБЕЛЯ

Таблица диаметров сварочного кабеля

Разместите ваши комментарии?

Направляющая сварочного кабеля TEMCo Industrial

3 часа назад AWG Таблица размеров . Размер сварочного кабеля измеряется в соответствии с американским стандартом Wire Gauge (AWG). AWG для размеров будет иметь три числа, например «2 AWG 625/30». Это означает, что сварочный кабель имеет общую площадь поперечного сечения 2 AWG и состоит из 625 жил проволоки 30 AWG. В приведенной ниже справочной таблице приведены размеры и размеры сварочного аппарата

Веб-сайт: Temcoindustrial.com

Категория : Используйте слова в предложении

Сварка, проволока, будет

Сварочный кабель, класс K, 600 В, США

3 часа назад Требуется Размеры кабеля : для сварочного кабеля Требуется применение сечения кабеля указаны в номерах AWG.Длина в футах для всей цепи только для вторичного напряжения — не используйте эту таблицу для линейных приложений 600 В. Общая длина цепи включает как , сварку , так и провода заземления (при падении напряжения 4 В) при 60% рабочем цикле.

Веб-сайт: Usawire-cable.com

Категория : Используйте слова в предложении

Сварка

Выбор сварочного кабеля правильного размера и

2 часа назад На рис. Таблица для выбора подходящего размера сварочного кабеля .Другие диаграммы доступны в справочниках кабельных, производителей и сварочных работ. В качестве примера предположим, что у вас есть источник питания на 400 А при 60-процентном рабочем цикле и вам требуется общая длина электрода плюс рабочие кабели 100 футов.

Расчетное время чтения: 8 минут

Веб-сайт: Fabricatingandmetalworking.com

Категория : Использование и в предложении

Сварка, работа
