Схема отопления с твердотопливным котлом – Экономная система отопления загородного дома на основе твердотопливного котла, от «А» до «Я»

Содержание

Как произвести обвязку и подключение твердотопливного котла к системе отопления

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Типовые схемы обвязки твердотопливных котлов

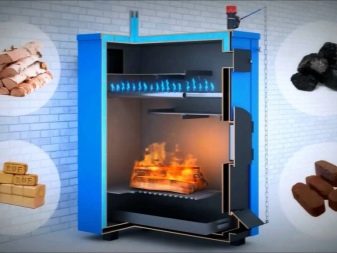

Твердотопливный котёл

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

  • свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
  • необходимость в пополнении уровня теплоносителя вследствие его испарения;
  • неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

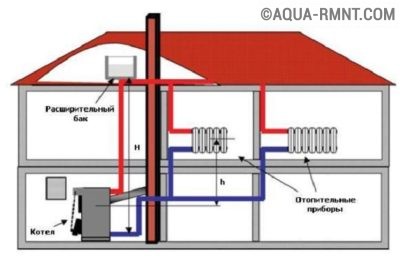

Схема обвязки котла

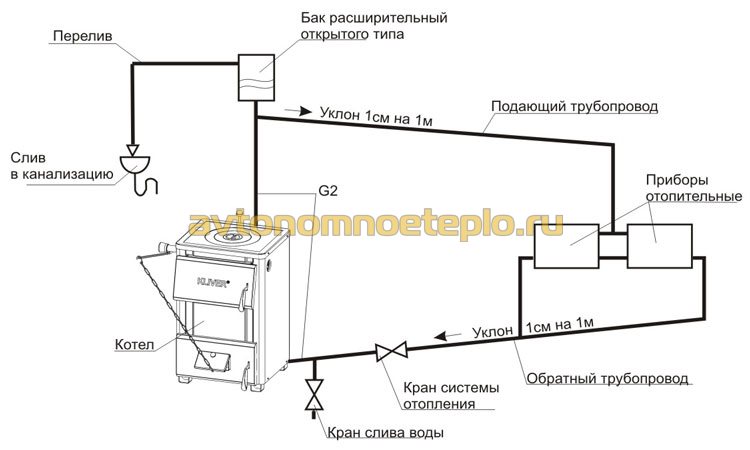

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Расширительный бак

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

  • ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
  • на трубе подачи обязательно должен быть установлен предохранительный клапан;
  • самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

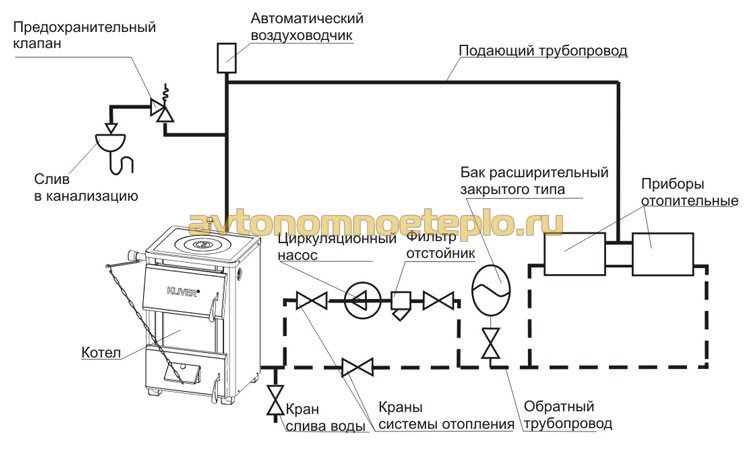

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

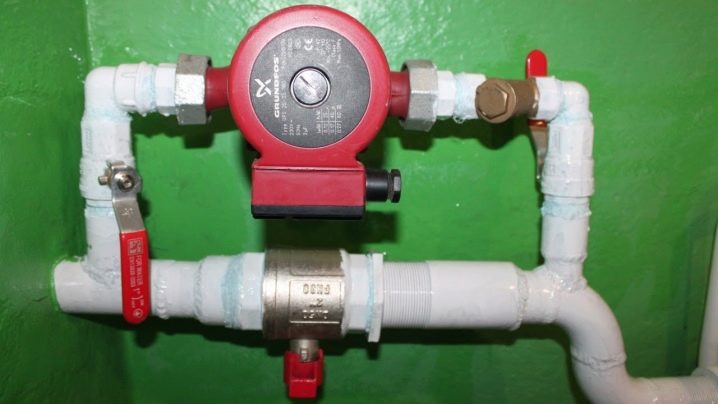

Байпас

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Обвязка котла

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

  • защита системы от разгерметизации в случае неконтролируемого повышения давления;
  • регулировка температуры отдельных контуров;
  • защита котла от перегрева;
  • предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

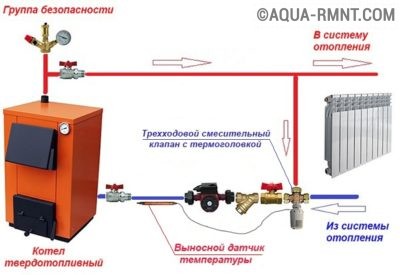

Обвязка с трёхходовым клапаном
Трёхходовой клапан

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Обвязка котла

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

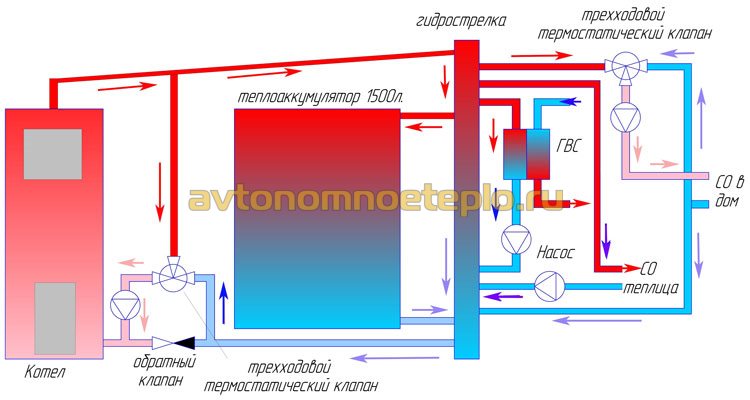

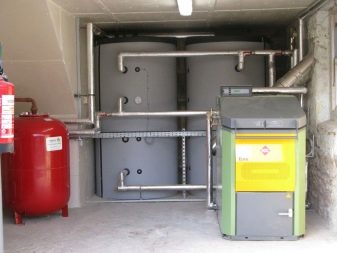

Схема с буферной ёмкостью
Обвязка котла

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

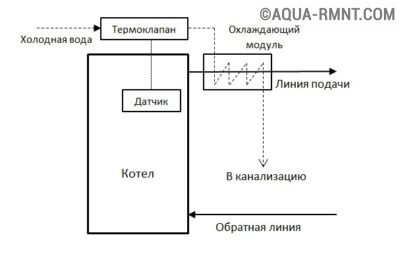

Схема обвязки

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева
Схема с подключением бойлера

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

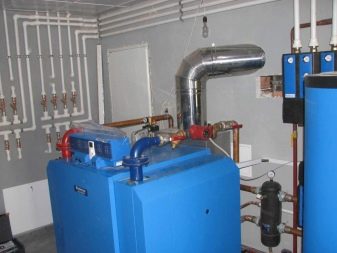

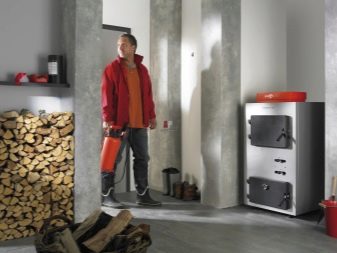

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

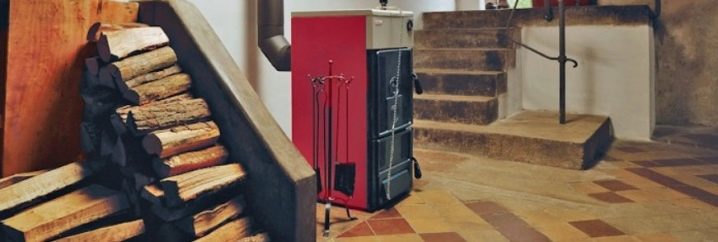

Твердотопливный котёл

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

  • расстояние от топочной дверцы до стены должно быть не менее 1м;
  • на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
  • в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
  • площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.

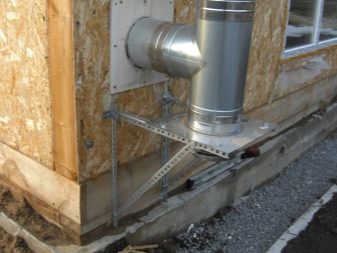

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

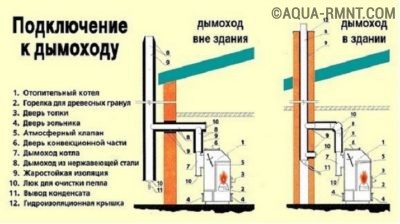

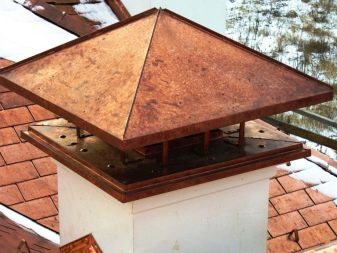

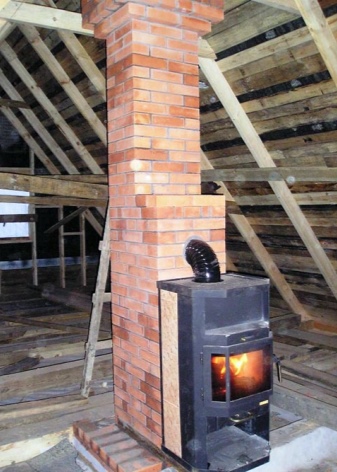

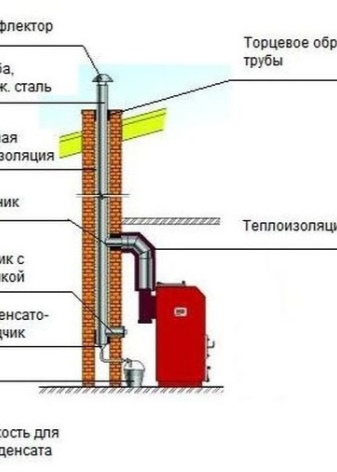

Дымоход

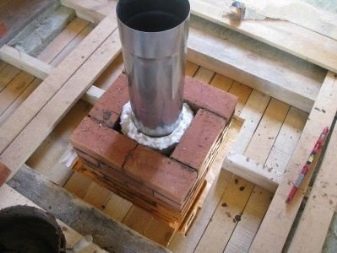

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

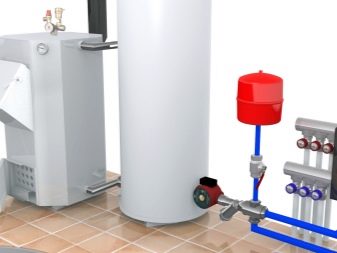

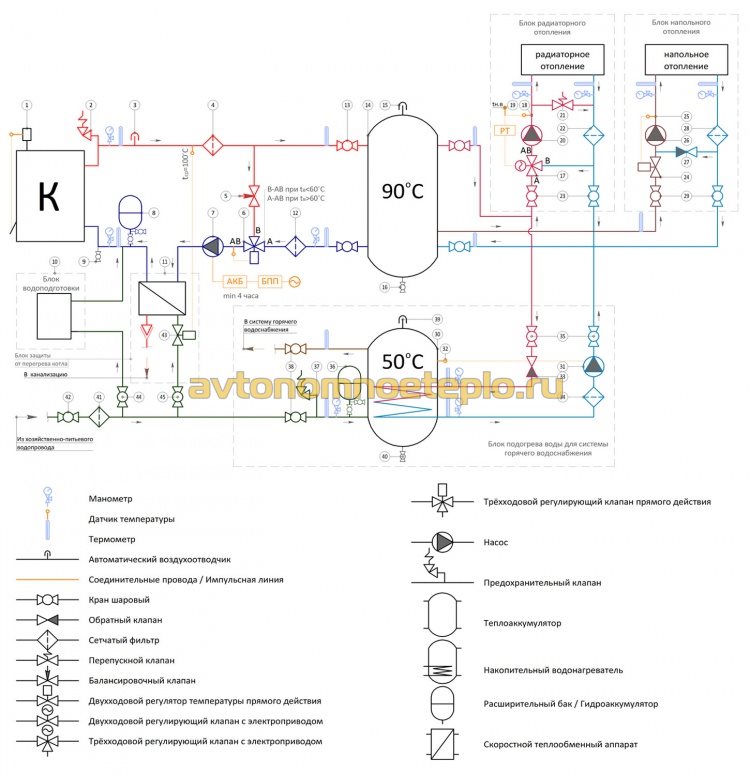

Схема подключения котла

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Ещё больше информации об обустройстве помещения-котельной и установке оборудования узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

  1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
  2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
  3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.

    Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

  4. Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня. Обвязка котла

    Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

  5. На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.
  6. Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.
  7. Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.
  8. Отдельно на трубопроводе обратке монтируют расширительный бак.

    Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

  9. Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.
  10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.
  11. Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки. Регулятор тяги

    Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Расширительный бак

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Обратите внимание на статью о выборе теплоносителей для систем отопления: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

Подключение, монтаж, установка и обвязка твердотопливного котла

Подключение котла (монтаж-обвязка-установка) – это НЕ следующий этап после покупки твердотопливного котла, важно решить вопрос кто и как его будет устанавливать, определите заранее, а НЕ купить твердотопливный котел без установки, в Минске особенно. Ведь купив ещё можно криво установить, и в чём тогда смысл котла твердом топливе, следует подойти со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует специфических знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли удастся. Да и опасная это затея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь вникнуть в этот процесс и как минимум постарайтесь сами разобраться в нюансах установки котла (вам же в дальнейшем им пользоваться много лет и эксплуатировать систему отопления, кстати котёл на дровахнаиболее часто используется и имеет больше нюансов по обвязке).

Обвязка — комплекс работ по подключению оборудования к инженерной системе (обвязка котла). Бывают обвязки: страховочные спортивные и для промышленного альпинизма, обвязка фундамента досками.

Постараемся перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и вывода дыма:

Монтаж дымохода - 2 схемы - установка дымохода через крышу или стену. Дом котлов, Минск

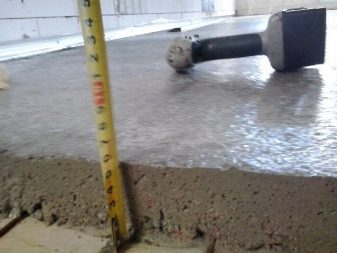

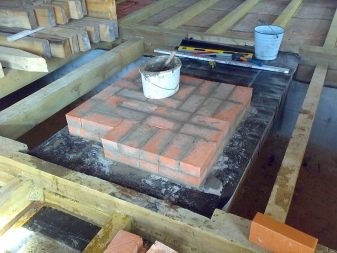

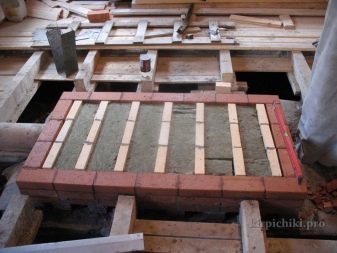

  • подготовка основания для установки твердотопливного котла – оно должно быть строго горизонтальным. Т.к. твердотопливный котел имеет не маленький вес, то стяжка пола, залитая под него должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
  • также любой отопительный котел (кроме электрического) требует подключить дымоход. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься вдоль стены дома выше конька (утепленный). Любой дымоход необходимо ежегодно чистить и следить за его состоянием.

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла. Группа безопасности (аварийный клапан) предотвратит взрыв котла при опасном давлении путём сброса теплоносителя в канализацию
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше. Защитный клапан и охлаждающий контур в системе отопления предотвратят взрыв отопительного котла
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака. Устанавливать расширительный бак котла надо на обратной линии системы отопления

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов — это защита от излишнего конденсата, а для чугунных — защита от холодной обратки, под влиянием которой может лопнуть секция котла). термостатический смесительный клапан котла

Это только некоторые нюансы, на соблюдение которых, при подключении твердотопливного котла, необходимо обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Схемы подключения котла для общего представления

Простая обвязка твердотопливного котла схема

Разберём обвязку на схемах. Простая обвязка котла включает:

  • циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
  • расширительный бак (2) забирает из системы излишнюю воду (теплоноситель) при её нагревании и отдаёт обратно в систему,
  • группа безопасности котла (3) с предохранительным клапаном при закипании котла выбрасывает лишнюю воду в канализацию.

Защищаем теплообменник котла от попадания на него излишне холодной воды схема

Далее идут системы безопасности людей и самого котла. Защищаем теплообменник котла от попадания на него излишне холодной воды, что выводит его из строя раньше времени. Ставим 3-х ходовой термостатический смесительный клапан(8) – если с обратки от радиаторов отопления пойдёт холодная, более чем полезно теплообменнику котла, клапан включит подмес горячей воды.

Теперь защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является: горение твердого топлива в котле полностью не поддаётся контролю как у газовых и электро котлов. Поэтому обязательно для обвязки системы отопления с твердотопливным котлом не допустить излишнего перегрева воды до 95 град. в трубах и радиаторах отопления до опасной для прикосновения человека температуры. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать и одновременно.

Смесительный клапан – простой способ не допустить перегрева воды от котла в трубах и радиаторах отопления в вашем доме схема

Вариант 1: Смесительный клапан (7) по мере необходимости добавляет в трубу к радиаторам отопления более прохладную воду из обратки воды от радиаторов отопления. Выглядит достаточно просто.

Устанавливаем 4х ходовой клапан аварийного охлаждения теплообменника котла на твердом топливе схема

Вариант 2: 4-х ходовой клапан аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 град. через обратку запустит в котёл холодную воду из водопровода, а из котла перегретую воду выбросит в канализацию. Так как такое возможно при отключении электричества в доме. Останавливается насос котла, но и насос в скважине. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и её может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Аварийный гравитационный контур обезопасит котел и радиаторы отопления дома от перегрева схема

Вариант 3: Аварийный гравитационный контурс обратным клапаном (9) – схема показывает его вариантом, однако контур требует специфики, определенного низкого давления и температуры, может содержать в себе радиатор отопления для этих целей.

Вариант 4: Использовать несколько метода одновременно.

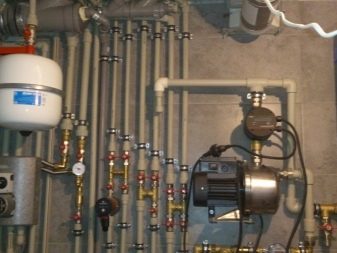

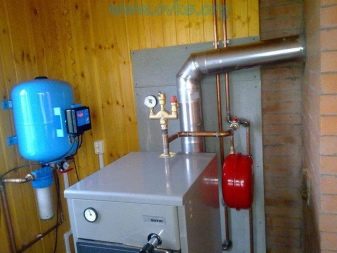

Подключение котла на фото

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем

Номерами на фото обозначено оборудование в системе отопления твердотопливного котла из выше приведённых схем.

Обвязка твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла с подключением к закрытому контуру системы отопления содержат обязательно группу безопасности котла, расширительный бак и циркуляционный насос. Котлы на твердом топливе не имеют ряда функций безопасности, по этому обвязка твердотопливного котла должна включать указанные системы безопасности дополнительно. Безопасное подключение котла – это безопасность жизни и здоровья домочадцев и обязано обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°C. Теплообменник не должен быть подвержен большим тепловым перепадам – это предотвратит нежелательные деформации металла и образования дегтя и сажи в вашем котле. Обеспечивает данное условие монтаж смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Безопасная обвязка твердотопливного котла с баком аккумулятором и баком ГВСМонтаж твердотопливных котлов и обвязка твердотопливного котла — должна проводится исключительно специалистами. Установка котла на твердом топливе самостоятельно своими руками чрезвычайно опасна, тем более такая установка котла скорее всего не будет принята пожарниками. Данный материал как подключить котел на твердом топливе имеют целью познакомить вас с темой, чтобы ваш выбор и контроль специалистов по монтажу был более грамотным.

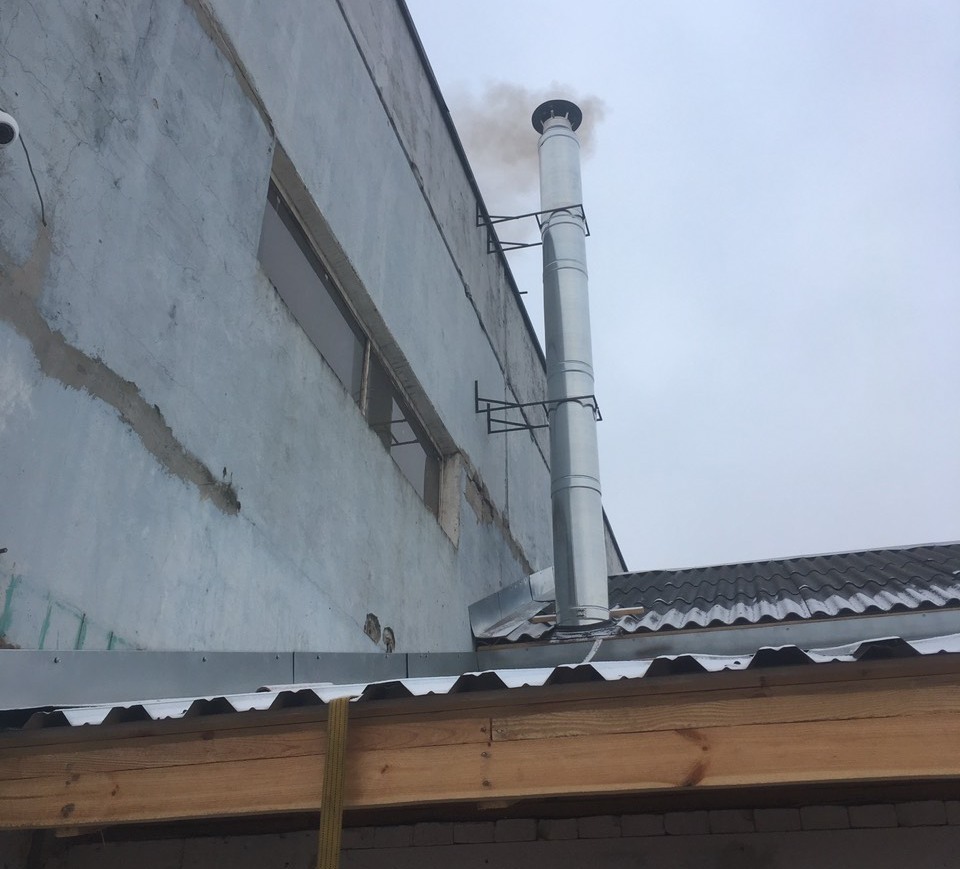

Фото монтаж отопления – Минск обл., г. Дзержинск

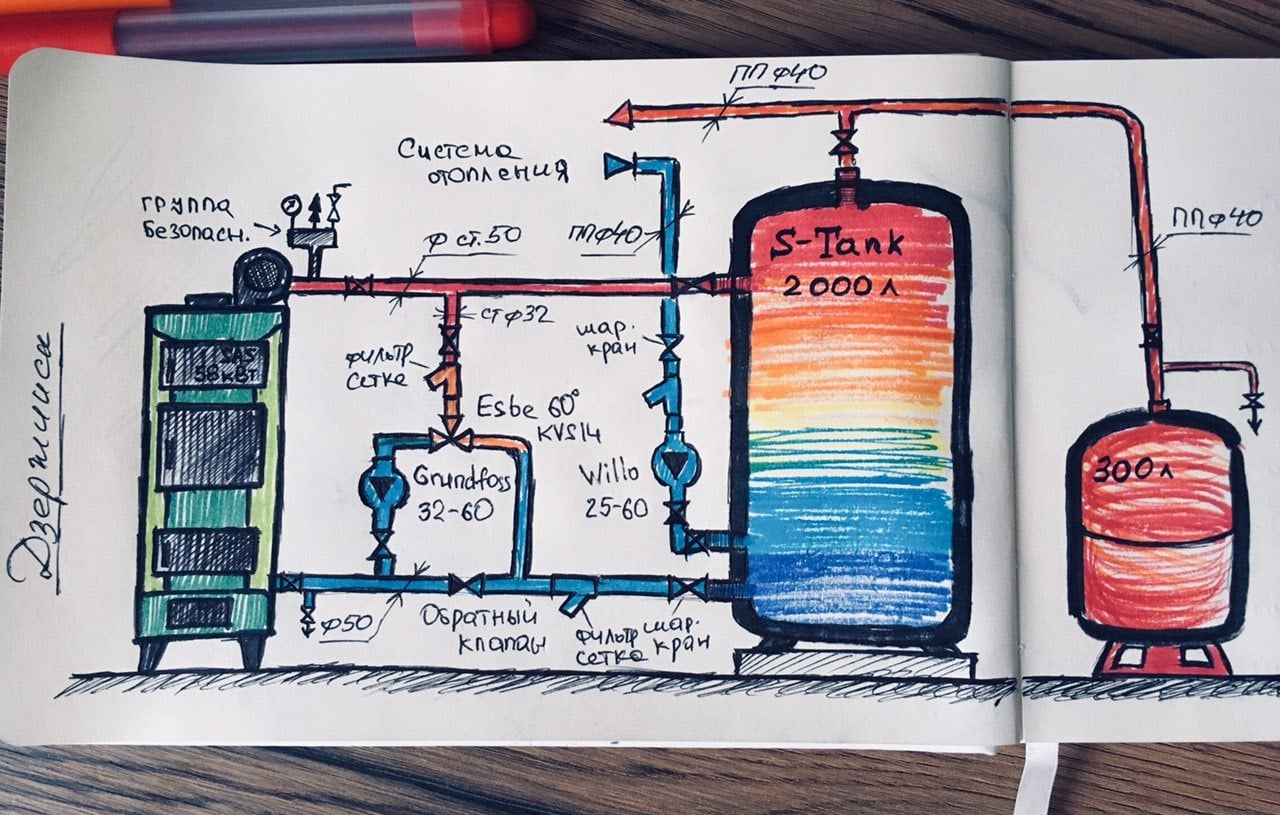

Монтаж отопления: Минск – прорисовка схемы, Дзержинск – обвязка котла на месте, монтаж дымохода. Да, начинаем с прорисовки карандашом схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS 58 кВт, буферная емкость / теплоаккумулятор S-Tank 2000 л, расширительный бак 300 л, циркуляционный насос грундфос 32-60. Кстати, как и всё, клиент выбирал дымоходы на Дом котлов бай.

Схема обвязки твердотопливного котла SAS 58 кВт с теплоаккумулятором - буферной емкостью S-Tank 2000 л. Минск обл. ДзержинскОбвязка твердотопливного котла SAS 58 кВт с теплоаккумулятором - буферной емкостью S-Tank 2000 л. Минск обл. ДзержинскМонтаж дымохода. Минск обл. Дзержинск

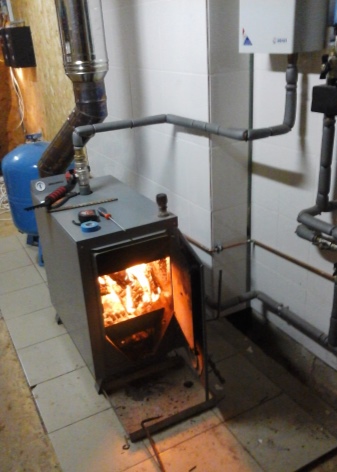

Установка котла отопления на твердом топливе на фото проведена Дом котлов бай, Минск.

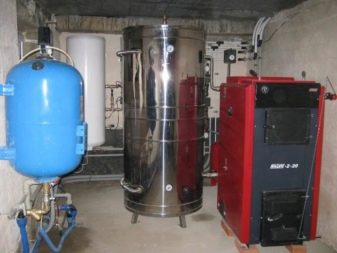

Обвязка твердотопливного котла с теплоаккумулятором (буферной емкостью) на видео

На видео Сергей Николаевич, главный инженер Дома котлов, Минск, начинает подключение твердотопливного котла пеллетного с теплоаккумулятором с простых истин.

Установка твердотопливного котла, монтаж твердотопливного котла, обвязка твердотопливного котла пеллетного с теплоаккумулятором, ответы на вопрос какой котел лучше и какое отопительное оборудование купить— всем этим темам посвящен весь наш сайт интернет-магазина Дом котлов бай, Минск.



Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

схемы обвязки и монтаж прибора отопления с теплоаккумулятором, подключение к системе

Любое отопительное оборудование имеет свои особенности. И касаются они не только эксплуатации и совместимости с теми или иными нагревательными системами. Очень важно учитывать и то, как должен происходить монтаж того или иного источника тепла.

Особенности

В современном частном доме многие люди стараются употребить газовые или даже электрические котлы. Это и понятно: подобная аппаратура автоматизирована и довольно удобна в применении. Но классическая конструкция — твердотопливный котел — тоже не так просто сдает свои позиции.

Мало того, сейчас такой способ обогрева постепенно набирает популярность. Протянуть газ можно не везде, как и электричество, подсоединение к соответствующим сетям стоит дорого, а стабильность их работы, даже в самых освоенных местностях, может быть нарушена непогодой, техническим сбоем, действиями злоумышленников.

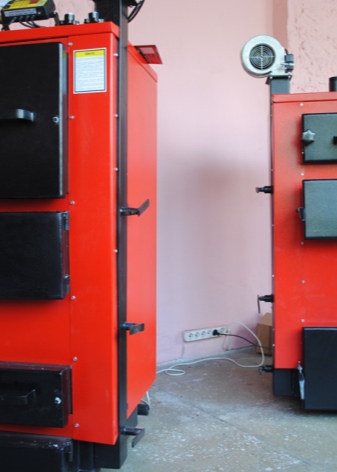

Котлы на твердом топливе делаются чугунными либо стальными, при этом нельзя заранее сказать, какой из двух материалов окажется лучше в конкретном случае. Хрупкость чугуна не мешает ему служить очень долго и длительное время сохранять выработанное тепло.

Однако и у сравнительно недолговечной стали есть свои аргументы: это повышенная крепость и более скорый прогрев жилья.

Неважно, ставится ли котел в деревянном, кирпичном или ином доме, основным требованием при выборе его становится количество контуров.

Возвращаясь к материалу теплообменника, стоит подчеркнуть, что сталь лучше переносит рывки температуры, а чугун оказывается устойчивее к коррозии. Стальные изделия легче чугунных, но соединение производится с использованием сварки, а давно известно, что каждый сварной стык является слабым местом конструкции, в которой его сделали. Мастерство сварщиков и тщательное соблюдение технологии уменьшают потери, но не могут предотвратить их совсем.

Нет особого смысла дополнять одноконтурный котел резервуаром для воды. Более правильным шагом оказывается покупка полноценного агрегата с двумя контурами. В конечном счете установка дополнительных баков стоит денег и отнимает лишнее время. Если требуется приобрести котел увеличенной мощности, нужно выбирать пиролизную модель. Она же будет предпочтительной и для тех, кто хочет использовать топливо с максимальной пользой. Но есть существенный минус — очень высокая стоимость.

Правила монтажа

Фундамент

Какой бы вид твердотопливного котла ни был избран, на предприятиях какой бы страны он ни собирался, обязательно потребуется создать фундамент, ведь установка отличается существенной массой и величиной. Потому простой монтаж без опоры повлечет просто разрушение, продавливание основного пола. Ни один самый крепкий сорт досок не выдержит создающейся нагрузки. Обустройство фундамента начинается… нет, не с завоза материалов и даже не с расчета необходимой толщины.

Первым шагом становится определение места, где будет поставлен котел. Уже с учетом специфики этой площадки определяется и подход к обустройству основания. Следует обратить внимание, что нет до сих пор строгих и систематизированных актов, которые определяли бы весь ход монтажа твердотопливных котлов. Раздел СНиП, посвященный котельным установкам, регулирует только использование генераторов мощнее 0,36 МВт.

Не следует также руководствоваться и указаниями норм, относящихся к бытовым газовым котлам.

Обобщение повседневной практики отопления твердым топливом показывает, что все его виды приводят к запылению окружающего пространства и выходу наружу дыма, пусть и в небольшом объеме. Это означает, что котел нужно ставить за пределами жилого пространства. Если выделить под него обособленный отсек дома не получается, можно использовать кухню, коридор.

Идеальные места (в порядке убывания приоритета):

  • автономная котельная на улице;
  • технический блок в самом доме;
  • подвальное помещение;
  • гараж;
  • коридор с приличной естественной вентиляцией.

Рекомендуется ставить котлы на твердом топливе ближе к наружным стенам. При этом: чем больше расстояние, тем длиннее требуется горизонтальный кусок дымохода. Нужно подумать и о том, как именно будет очищаться теплообменник котла. В норме перед ним должно оставаться хотя бы 1 м, с трех других сторон — по 60 см. Строжайше исключено подсоединение газового хода дровяного или угольного котла к кирпичным ходам вентиляции, проложенным внутри стен. Важно принять во внимание и размещение других крупных аппаратов, мебели, дизайн помещения и удобство пользования им.

Заблаговременно требуется, кроме подготовки фундамента из бетона:

  • пробивать отверстия в стенах под сброс дыма и вентиляцию;
  • прикрыть склонные к воспламенению конструкции листами несгораемых материалов;
  • подключить помещение к электросети, обеспечив освещение в ночные часы, работу циркуляционных насосов и автоматики.

Котлы легче 200 кг можно, без сомнений, ставить на стяжку из цемента. Выполнение этого элемента по технологии позволяет исключить малейшие проблемы. Если твердотопливный аппарат оснащен теплообменником из чугуна, придется использовать стяжку из железобетона слоем 100–120 мм. Для котлов, масса которых превосходит 300 кг, потребуется обособленная плита. Нельзя забывать и о том, что котлы, работающие на пеллетах, создают вибрацию, сказывающуюся и на фундаменте, который по этой причине требуется выполнять по особой схеме.

Хотя мелкие твердотопливные котлы и можно поставить просто на полу, требуется заблаговременно усиливать нужное место.

Его укрепление производится за счет дополнительных лаг, для формирования которых применяют брус не тоньше 10х5 см. При установке сразу нескольких тяжеловесных агрегатов нет необходимости отливать обособленный фундамент для всех, а лучше создать так называемый промышленный пол – это стяжка из бетона слоем 120 мм, которую упрочнили стальными стержнями.

Вентиляция

Роль вентиляции в помещении, где монтируется котел на твердом топливе, тройная:

  • выталкивание наружу газообразных продуктов сгорания, чтобы они не скапливались;
  • поддержание нормального горения топлива;
  • замещение расходуемого кислорода идентичным по объему притоком.

На полноценное сжигание 1 кг дерева расходуется приблизительно 4,6 куб. м. воздуха. Если же котел использует каменный уголь, нужно обеспечить вдвое более интенсивный приток. Но этого мало, ведь точно такое же количество образующихся дымовых газов понадобится оперативно выводить на улицу. Потому не обойтись без точного расчета параметров необходимого вентиляционного контура. Входить воздух в котельную будет с одной стороны практически на уровне пола, а выход лучше организовать у потолка, в непосредственной близости от котла.

Если сделать иначе, поступать внутрь воздуха будет очень мало, что не позволит добиться эффективного горения. При этом дым, чтобы покинуть помещение, должен будет пройти значительное расстояние, нередко по сложной траектории. Правильное (рядом с котлом) расположение вывода позволяет поскорее освобождать пространство от незначительного задымления. Но: установка вытяжки около источника тепла, оборудованного вентилятором, приведет к тому, что она станет работать в приточном режиме.

Многие предпочитают строить котельную вплотную к дому, чтобы туда можно было попасть, не выходя под дождь или в мороз. Однако при наличии входной двери, ведущей в жилище, решетку притока рекомендуют ставить на ней внизу. Поступление уже подогретого ранее воздуха увеличивает КПД работы котла.

Важно: вытяжку необходимо делать меньше, чем канал притока. Ее сечение оценивают путем увеличения тепловой мощности котла в 8 раз — результат умножения покажет нужное число кв. см.

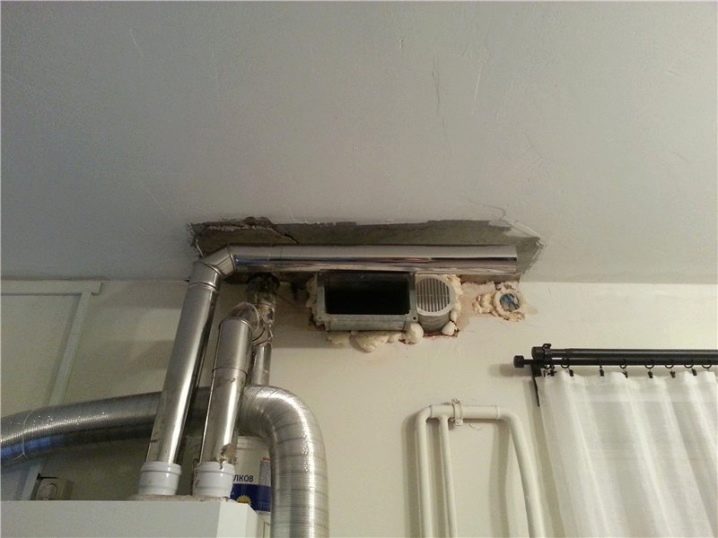

Дымоход

Вентиляция сбрасывает только излишки дыма, просочившегося в помещение. Нормальное функционирование котла, уход горючих газов и поступление свежего воздуха обеспечивается такой конструкцией, как дымоход. Потому его проектированию и созданию нужно уделить максимум внимания. Нет никакой необходимости тщательно подгонять оси патрубка и стенного отверстия. Все равно совмещать их придется, поворачивая колена тем или иным образом.

Чтобы исключить возникновение эксплуатационных проблем (прежде всего, конденсата), требуется использовать утепленные трубы. Заменить их могут обычные трубные конструкции, которые обшивают волокнистым базальтом. Самый простой дымоход — пускаемый снаружи приставным способом. Это труба, присоединяемая по вертикали к стене. Связка дымохода с ней производится через так называемый тройник. Повысить безопасность проводки дымового хода через внешние стены или перекрытия особенно важно в деревянных домах.

В нужной перегородке вырезается проем в виде квадрата. Важно: во все стороны размер свободного пространства должен быть на 0,38 м больше, чем протягиваемая труба.

Узел, при помощи которого обеспечивается вывод, формируют из стали с цинковым покрытием. Протолкнув трубу, пустоты насыщают базальтовой ватой. Завершающим этапом является прикрепление внешней крышки короба.

Если приходится вытягивать дымоход по кирпичной стене или через блоки из пенного бетона, применяют стальные гильзы и уплотнительные материалы. Не допускается создание 4 и более поворотов, а также использование дымоходов, общая высота которых (с отсчетом от решетки колосников) составляет менее 5 м.

Стыковка делается так, чтобы конденсат тек по внутренней поверхности трубы, а дождь или тающий снег — по внешней стороне ее. Горизонтальные фрагменты устанавливаются с незначительным уклоном к котлу. Внизу обязательно оборудуют лючок для ревизии и накопитель конденсата. Вторжения в карниз кровли можно избежать за счет обхода трубой из пары колен, соединяемых под углом 30 градусов.

Кронштейны, которые устанавливаются на внутренней части дымохода, должны быть в стороне от границ секций его. Головная часть дымового канала оснащается колпаком. В зависимости от личных предпочтений колпак делают в формате флюгера либо неподвижного конуса. Высота головной части определяется тем, насколько далеко канал выводится от конька. При этом недопустимо размещение оголовка в области ветрового напора как собственного дома, так и соседних строений.

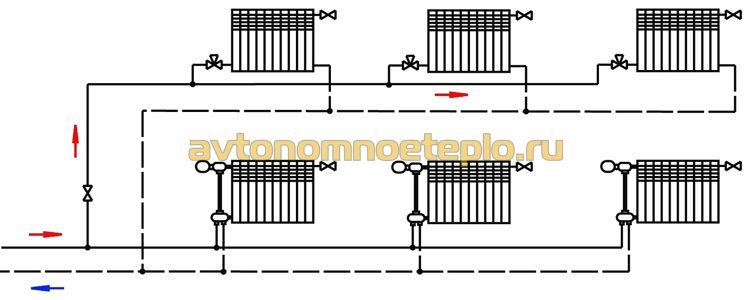

Схемы обвязки

Закончив с монтажом отводящих горючие газы каналов, нужно заняться обвязкой твердотопливного котла, причем в ней есть не меньше тонкостей. Очень часто такие генераторы тепла оснащают баком для воды, который используется в разнообразных схемах подсоединения. Роль устройства состоит в гашении напряжений, которые могут возникнуть при предельной нагрузке на котел.

Выбор теплоаккумулятора зависит от личных вкусов владельца. Более того, при покупке стоит обратить внимание и на потребности в поддержании некоторой нагрузки за конкретное время теплоаккумулятором.

Требуется обратить внимание и на габариты, поскольку устройство будет массивным и не везде оно поместится.

Обычно ориентируются на величину аккумулятора тепловой энергии в 30–50 л на 1 кВт предельной мощности котла. Если пиковый расход тепла значительно превосходит средний суточный уровень в пересчете на 1 час, а особенно если этот расход длится долго, требуется установить более емкий бак.

Он должен быть рассчитан на давление большее, чем запланированный рабочий максимум. Независимо от избранной схемы присоединения требуется ставить предохраняющие клапаны и бак для расширения. Следует внимательно проводить все расчеты, а в идеале обратиться к профессионалам и для них, и для выполнения самого монтажа.

Правильная обвязка всегда содержит так называемую группу безопасности, которая должна ставиться непосредственно на выводе подающего патрубка.

Это набор систем, которые автоматически сбросят давление, если оно превзойдет установленные показатели. Подобного рода манипуляция осуществляется предохраняющим клапаном, который дополняется манометром и устройством, как раз выводящим воздух наружу. От набора безопасности до самого котла недопустимо применение какой угодно запирающей арматуры. Когда топливо начинает разгораться, циркуляционный насос работает, а клапан, расположенный на вводе в нагревательный контур, перекрыт.

При этом движение жидкости происходит по сокращенному кругу. Как только обратный трубопровод прогреется до 50 или 55 градусов, термическая головка по команде датчика начинает приоткрывать закрытый контур. Это делается плавно, чтобы перемешивание холодной воды с горячей, содержащейся в байпасе, происходило равномерно. В результате прогрева радиаторов температура вырастает, и наступает момент, когда клапан закрывает байпас до конца. При этом 100% теплоносителя направляется сквозь теплообменник котла.

Подобная конфигурация проще всех и может быть выполнена своими руками. Полипропиленовыми трубами пользоваться совершенно спокойно, но требуется только проверить их официальное происхождение и соответствие необходимым характеристикам. Рекомендуется использовать для промежутка между котлом и группой безопасности исключительно металл.

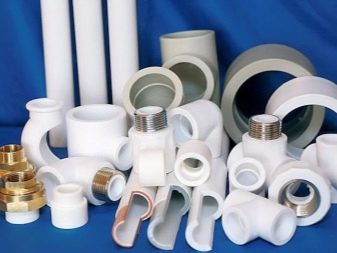

Толстые стенки полипропиленовой трубы отличаются слабой теплопроводностью, из-за которой внешние датчики дают неверные показания, а трехходовой клапан опаздывает с реакцией на изменения условий.

Важно: от насоса до медной колбы тоже следует ставить металлическую трубу, дополнение ТЭНом позволит выдерживать температуру в помещении более четко.

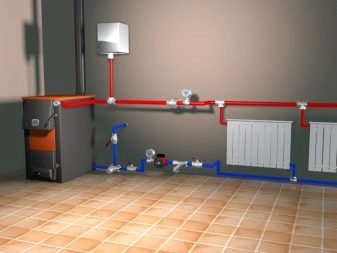

Подключение к системе отопления

Рациональная и правильная установка твердотопливного котла — это еще не все, что от него требуется. Обязательно нужно произвести по всем правилам и подключение последующих элементов. После группы безопасности обычно ставят тройник, ведущий в байпас. Температура переключения при настройке датчика на возвратном трубопроводе составляет 55 градусов. Такое значение позволяет исключить возникновение конденсата и поддержать стабильную работу устройства.

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.

Советы по выбору твердотопливного котла — в следующем видео.

Схема отопления с твердотопливным котлом и теплоаккумулятором

Другие статьи на эту тему:

Преимущества системы отопления частного дома с твердотопливным котлом и буферной емкостью, в качестве аккумулятора тепла, описаны на предыдущей странице “Котел отопительный твердотопливный с аккумулятором тепла”.

Рассмотрим схему отопления с твердотопливным котлом и с аккумулятором тепла (буферной емкостью) на конкретном примере.

Схема подключения аккумулятора тепла — буферной емкости, к  закрытой системе отопления с твердотопливным котлом приведенана рисунке:

На схеме:

1. Дымоход.

2. Группа безопасности котла — манометр, воздухоотводчик, предохранительный клапан.

3. Твердотопливный котел.

4. Накладной термостат. Выдает сигнал о начале и окончании горения топлива в котле. Переключает контакты при повышении температуры.

5. Аккумулятор тепла – буферный бак с водой. Поверхность бака покрыта теплоизоляцией. Внутри бака размещен теплообменник системы горячего водоснабжения, ГВС.

6. Блок насосно-смесительный. Включает в себя циркуляционный насос, несколько клапанов различного назначения и контрольные стрелочные термометры. Обеспечивает изменение режима циркуляции воды в контуре.

7. Расширительный бак системы отопления. Мембранный бак компенсирует тепловое расширение теплоносителя.

8. Клапан подпитки. Обеспечивает автоматическую подпитку системы отопления водой с заданным давлением и механическую фильтрацию.

9. Датчик уличной температуры.

10. Блок управления погодозависимой автоматики. Обеспечивает своевременное изменение температуры теплоносителя в системе отопления по погодным условиям. Позволяет снизить последствия инерционности системы отопления – перегрев или недогрев помещений при резких изменениях температуры наружного воздуха.

11. Комнатный регулятор. Программируемый регулятор позволяет хозяину задавать температуру в помещениях по дням недели и времени суток.

12. Циркуляционный насос. Обеспечивает циркуляцию теплоносителя в контуре отопления помещений.

13. Радиатор отопления.

14. Трехходовой смесительный клапан. Обеспечивает регулирование температуры теплоносителя и поддержание заданной температуры в помещениях.

15. Датчик температуры. Измеряет температуру воды в обратном трубопроводе контура отопления помещений.

16. Обратный клапан. Исключает паразитную циркуляцию воды в обратном направлении.

17. Циркуляционный насос ГВС. Обеспечивает постоянную циркуляцию воды в системе горячего водоснабжения, ГВС.

В системе отопления, представленной на рисунке, имеются три контура, по которым циркулирует вода.

Контур горячего водоснабжения (ГВС) состоит из теплообменника в баке аккумулятора тепла и циркуляционного насоса поз. 17. Теплообменник ГВС типа бак в баке — представляет собой накопительный

Экономная система отопления загородного дома на основе твердотопливного котла, от «А» до «Я»

В представленном материале по порядку рассматриваются все этапы создания эффективной системы отопления загородного дома твердотопливным котлом. Начиная с выбора аппаратуры и расчета мощности, заканчивая схемами монтажа и правилами эксплуатации.

Отопление загородного дома твердотопливным котлом, схемы обвязки

Выбор оптимального типа твердотопливного котла и оборудования

На данный момент существует 4 основных типа твердотопливных котлов.

Традиционный, он же классический

Морально застаревшая конструкция, с крайне низким КПД – менее 60%. Требует частого обслуживания, ручная загрузка топлива от 4 до 8 раз в сутки. Основными преимуществами являются дешевизна, высокая надежность и крайняя неприхотливость.

Котлы длительного горения

Их технология была разработана еще в 70х годах прошлого века и доведена до логического завершения применением современных средств температурного контроля. Наличие циркуляционных насосов принудительного нагнетания делает эту систему немного эффективней, чем классическая, но энергозависимой.

Не вдаваясь в особенности процесса горения, отметим, что загрузка топлива в котел длительного горения может происходить исключительно циклично – это неэкономно при частых изменениях температурного режима и очень неудобно в обслуживании. В сочетании со сложной схемой обвязки и целым перечнем ограничений при растопке, делает эксплуатацию данного аппарата очень сложной.

Пиролизные котлы

Сравнительно новый тип. Принцип теплоснабжения основан на сгорании пиролизного газа, который выделяется после термической обработки топлива. Производители регламентируют КПД таких котлов более 90%, что является просто рекламным трюком. При таком подсчете эффективности учитывается энергия, которая затрачивается на процесс пиролиза.

Пиролиз – процесс разложения древесины при нагревании без доступа воздуха, который сопровождается выделением горючего газа.

Реальный КДП, технически совершенной, модели такого типа котла не превышает 75-80%. И это учитывая идеальные условия эксплуатации, что означает влажность топлива не более 10%. При увеличении влажности эффективность полезного тепловыделения стремительно падает. Существуют и дополнительные риски, возникающие в процессе эксплуатации.

Самым большим является потенциальный выток пиролизного газа. При систематической загрузке аппарата топливом с высокой влажностью происходит быстрое выгорание газогенераторной камеры. Для предотвращения этого перед каждым отопительным сезоном рекомендуется производить футеровку топки котла.

Пеллетный тип

Наиболее технически совершенный твердотопливный котел, какой можно выбрать. Включает комплекс систем контроля, автоматизации процессов и безопасности. На данный момент такая аппаратура является наиболее дорогостоящей, но самой технически совершенной:

  • высокий КПД – 85-90%;
  • полная автоматизация процесса загрузки топливных гранул;
  • гибкая система управления температурными режимами в помещениях;
  • высокая степень безопасности при эксплуатации.

Устройство и технические характеристики пеллетного котла:

Устройство пеллетного котла отопления

1. Бункер для пеллет;
2. Шнек для подачи топливных гранул;
3. Электромотор шнека;
4. Патрубок для подачи топлива в горелку;
5. Дозатор, подающий топливо в горелку;

6. Электропривод золоочистителя;
7. Теплообменник – трехкратное прохождение высокотемпературных газов дает высокое КПД;
8. Панель управления;
9. Контрольные окна наличия топливных гранул в бункере.

Принцип работы пеллетного котла
Схематический принцип работы пеллетного котла отопления.

Пеллеты
Топливные пеллеты, которые используются в качестве топлива в данных котлах.

В свою очередь пеллетные котлы можно разделить на три вида, по типу строения основного элемента камеры сгорания.

Факельная горелка

Это наименее экономная технология, использующаяся в данном типе оборудования. Горение топлива происходит в воздушном потоке, создающимся вентилятором, при температуре до 1200 0С. Отличительной чертой данной технологии является универсальность и неприхотливость к качеству топлива.

 Факельная горелка для твердотопливного котла
При выборе данного типа горелки следует убедиться в наличии дополнительной камеры дозатора (выделено на рисунке) с лепестковым запорным клапаном, предотвращающим обратное горение. Это сделает процесс подачи пеллет более экономным и безопасным.

Колосниковая решетка

При таком методе топливные гранулы подаются в бункер накопитель, а оттуда ссыпаются под собственным весом на колосники. Внизу нагнетается воздух который поддерживает горение. Колосники могут быть фиксированные и подвижные. Последние используются для сжигания топлива крупных фракций с повышенной зольностью.

 Камера сгорания
Камера сгорания, выделен клапан подачи пеллет.

Колосниковая решетка
Колосниковая решетка, она же вмонтированная в конусный поддон.

Ретортные горелки

Стальная или чугунная чаша на которой происходит горение. Гранулы подаются по желобу снизу специальным загрузочным шнеком. Первичный воздух для горения подается тем же путем. Вторичный воздух для управления и интенсификации процесса подается через отверстия в реторте.

Видео. Подача пеллет в ретортной горелке

Дополнительное оборудование для котла

Практически все современные модели имеют следующий функционал в стандартной комплектации:

1. Автоматический розжиг – оптимально использование высокотемпературного фена в термозащищенном отказоустойчивом корпусе. Так же применяются металлические или керамические тэны накаливания, но они менее долговечны. Электродный способ очень чувствителен к влажности гранул.

Высокотемпературный фен

2. Контроль системы. В основном применяются различные типы термостатов для контроля температуры теплоносителя и лямбда-зонды, которые определяют количество остаточного кислорода в дымовых газах. Оба детектора управляют мощностью вентилятора нагнетающего воздух в топку.

Выбор наиболее эффективной модели

Перед тем, как выбрать твердотопливный котел, необходимо определить его мощность и технические критерии, которым он должен соответствовать, а именно:

#1. Наличие сертификата адаптации всех узлов котла для работы на территории Российской Федерации.

#2. Наличие нескольких режимов роботы с различными типами пеллет.

#3. Возможность использования другого вида топлива.

#4. Уровень требований к качеству топлива;

#5. Наличие ГВС и возможность включения экономного «летнего» режима функционирования;

#6. Надежность длительной непрерывной работы в автономном режиме;

#7. Уровень воспроизводимого шума в различных режимах работы:

  • стандартный нагрев;
  • усиленный нагрев с ГВС;
  • стартовый розжиг;
  • подача топливных гранул из внутреннего и внешнего бункера;

#8. Возможность подключения внешнего дополнительного управления;

#9. Масштабизация контроля температурного режима помещений;

#10. Доступ и величина зольного бункера;

#11. Наличие систем безопасности

  • контроль обратной тяги;
  • контроль перегрева теплоносителя;
  • система автоматического аварийного отключения и пожаротушения.

Правила монтажа и обустройства котельной

Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.

На практике бывали случаи, когда после полугода эксплуатации обнаруживалось, что невозможно открыть зольник для его очистки.

Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:

dumohod-a

 dumohod-b

Схема А и Б устройство дымохода в помещении дома. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тоще стен. Эти каналы обязательно должны быть изолированы от основной системы естественной вентиляции дома.

dumohod-v

Схема В – выведение дымохода из котельной устроенной в подвальном помещении.

dumohod-g

 dumohod-d

Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.

Во всех вариантах устройства дымоходов необходимо установить:

  • искрогаситель на дымоходную трубу;
  • герметизацию переходного рукава в котельную;
  • устройство дренажа.

Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.

Правила установки пеллетного бункера

Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.

bunker

Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.

Бытует мнение, что в высоких емкостях нижние слои гранул бывают раздавленными, это не соответствует действительности. Качественно изготовленные топливные гранулы выдерживают довольно большое давление.

Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».

Бункер подключенный к котлу
Бункер подключенный к котлу.

Использование теплоаккумулятора и расчет его объема  для твердотопливного котла

При использовании мощных отопительных устройств существует вероятность перегрева теплоносителя. И хоть современные модели имеют совершенную автоматику, предотвращающую подобные ситуации, целесообразно использовать специальные устройства теплоаккумуляторы.

Теплоаккумуляторы выполняют следующие функции:

  • автоматическое регулирование распределения нагретого теплоносителя по системе;
  • использование как буфер обменник при создании гибридных отопительных систем с несколькими типами нагревательных приборов;
  • некоторые модели могут выполнять функцию бойлера ГВС;повышение КПД котла за счет уменьшения количества регулировок тяги.

Таблица расчета объема теплоаккумулятора для твердотопливного котла

Объем теплоаккумулятора (л)Время нагрева воды (Ч)
при мощности котла (кВт)
20 25 30 35 40 15 50 55 60
500 1,2 0,9 0,8 0,7 0,6 0,5 0,5 0,4 0,4
1000 2,3 1,9 1,6 1,3 1,2 1,0 0,9 0,8 0,8
1200 2,8 2,2 1,9 1,6 1,4 1,2 1,1 1,1 0,9
1500 3,5 2,8 2,3 2,0 1,7 1,6 1,4 1,3 1,2
1800 4,2 3,4 2,8 2,4 2,1 1,9 1,7 1,5 1,4
2000 4,7 3,7 3,1 2,7 2,3 2,1 1,9 1,7 1,6
2400 5,6 4,5 3,7 3,2 2,8 2,5 2,2 2,0 1,9
3000 7,0 5,6 4,7 4,0 3,5 3,1 2,8 2,5 2,3
3500 8,1 6,5 5,4 4,7 4,1 3,6 3,3 3,0 2,7
4000 9,3 7,4 6,2 5,3 4,7 4,1 3,7 3,4 3,1
4500 10,5 8,4 7,0 6,0 5,2 4,7 4,2 3,8 3,5
  Зеленым отмечены оптимальные объемы для соответствующих мощностях котла.

Различные типы и схемы обвязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования в общую систему отопления дома. Рассмотрим наиболее распространенные из них.

Аккумулирующая емкость выполняет функцию бойлера ГВС

Конструкция аккумулирующей емкости представляет собой спираль находящуюся внутри теплоаккумулятора. Горячий теплоноситель, который находится внутри, нагревает проточную воду контура горячего водоснабжения. В случае прогорания и отключения котла теплоаккумулятор позволяет сохранять приемлемую температуру в помещении, до 2 суток. При условии, что функция ГВС не используется.

Для контроля поступления и температуры теплоносителя используется автоматическое термо смесительное устройство:

Термосмеситель

  1.  Шаровый кран;
  2. Термометр;
  3. Насос.

Так же устройство комплектуется обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным термовентелем и штуцером.

Принцип действия устройства следующий. При достижении теплоносителем определенной температуры (780С), термовентиль открывает подачу воды из накопителя. Температура удерживается на заданном уровне за счет регулирования сечения прохода обратки от центральной системы отопления к перепускному каналу.

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

Схема обвязки твердотопливного котла с тепло аккумулятором двойного назначения

1. Группа безопасности;
2. Термоаккумулирующий бак;
3. Термосмеситель;

4. Расширительный бак мембранного типа;
5. Клапан подпитки системы;
6. Циркуляционный насос системы отопления;

7. Радиаторы;
8. Смесительный трехходовой кран;
9. Обратный клапан;
10. Циркуляционный насос системы ГВС.

Подключение теплоаккумулятора и отдельного бойлера ГВС

Объем бойлера пассивного нагрева системы ГВС зависит от количества потребителей и мощности использующегося оборудования. При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура теплообменника на выходе при пиковых нагрузках зачастую превышает рабочие показатели труб из полимерных материалов.

Обвязка твердотопливного котла с отдельным бойлером ГВС:

Обвязка твердотопливного котла с отдельным бойоером

1. Котел.
2. Группа безопасности.
3. Расширительный мембранный бак.

4. Циркуляционный насос.
5. Ручной трехходовой смесительный кран.
6. Клапан подпитки системы.

7. Радиатор отопления.
8. Бойлер ГВС косвенного нагрева.
9. Термоаккумулирующий бак.

Параллельное подключение двух котлов отопления

Для того чтобы продлить срок эксплуатации и равномерно распределить используемые ресурсы зачастую пользователи соединяют два разнотипных источника отопления в единую схему теплоснабжения. В данном случае основным источником тепла в зимний период служит твердотопливный котел. Электрический котел включается в аварийном режиме и в летние месяцы, когда используется для нагрева воды.

Схема обвязки твердотопливного котла отопления с параллельным подключением электрического:

Схема обвязки твердотопливного котла с параллельным подключением электрического

1. Пеллетный котел.
2. Группа безопасности системы отопления.
3. Альтернативный котел (электрический или газовый).
4. Сепаратор для удаления воздуха из системы.

5. Циркуляционный насос.
6. Ручной трехходовой смесительный кран.
7. Клапан защиты сухого хода.
8. Расширительный бак.

9. Клапан подпитки системы водой.
10. Термоаккумулирующий бак.
11. Радиатор отопления.
12. Умывальник.
13. Циркуляционный насос системы ГВС.

Система отопления, основанная на пеллетном котле, достаточно сложна и требует тщательной настройки. Перед выполнением работ по монтажу тщательно ознакомитесь с инструктивным материалом, предоставляемым компаниями производителями.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обвязка твёрдотопливного котла – схемы, материалы, виды, инструкция

обвязка котла на твердом топливе
    Содержимое:
  1. Варианты обвязки твердотопливного котла
    1. Схема обвязки без теплоаккумулятора
    2. Обвязка с бойлером косвенного нагрева
    3. Обвязка тт котла совместно с электрокотлом
  2. Какой трубой делать обвязку тт котла
    1. Как и чем утеплить трубы
  3. Необходимые агрегаты и узлы для обвязки тт котла
  4. Способы защиты тт котла и системы от перегрева
  5. Что лучше залить в систему отопления с тт котлом

Если обвязка твёрдотопливного котла выполнена правильно – это существенно влияет на сроки эксплуатации отопительного оборудования, предотвращает возникновение аварийных ситуаций, обеспечивает стабильную работу системы отопления. Схемы подключения могут отличаться, но существуют общие принципы установки, которым необходимо следовать во время монтажа водяного контура.

Варианты обвязки твердотопливного котла


Схема подключения твердотопливного котла к системе отопления выбирается, в зависимости от технических характеристик отапливаемого здания. При выборе, обращают внимание на несколько параметров:

  1. Тип циркуляции теплоносителя.
  2. Вид отопительной системы.
  3. Одновременное использование радиаторного обогрева и системы теплых полов.

Выбор обвязки влияет на теплотехнические характеристики и параметры системы обогрева, поэтому, к побору подходящей схемы, нельзя относиться легкомысленно.

По типу циркуляции теплоносителя, принято различать следующие схемы:

  • Обвязка твердотопливного котла отопления с принудительной циркуляцией – система требует использования циркуляционного насоса, нагнетающего давление в водяном контуре. Преимуществом данной схемы является равномерное прогревание всех участков отопления, независимо от удаленности от котла.схема котла на тт с насосной системой
  • Гравитационная система отопления – используется естественная циркуляция теплоносителя. Преимуществом подключения твердотопливного котла к системе отопления с самотечной циркуляцией, является полная энергонезависимость, а также, отсутствие необходимости в дополнительных капиталовложениях, во время монтажа.
    Недостатком – необходимость в тщательном соблюдении углов и уклонов труб, а также, возможность применения исключительно в радиаторном отоплении.схема тт котла с самотечной системой

Кроме распределения систем по типу циркуляции теплоносителя, принято разделять еще несколько схем по схожему признаку:
  • Открытая система – циркуляция осуществляется естественным способом или при помощи циркуляционного насоса. При этом, в водяном контуре отсутствует давление. Схема обвязки твердотопливного котла с открытой системой, укомплектовывается расширительным баком открытого типа.
  • Закрытая система – подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре.схема работы мембранного бака

По своему устройству или принципу подключения, принято различать еще несколько распространенных схем обогрева:
  • Обвязка твердотопливного котла в однотрубной системе – в данном случае, подача теплоносителя осуществляется последовательно. Нагретая жидкость поступает из радиатора в радиатор, постепенно остывая. К последней батарее подключается обратный трубопровод, по которому, остывший теплоноситель возвращается к котлу.
    Преимуществом однотрубного решения является сокращение расходов на проведение монтажных работ и эстетичный внешний вид (трубы можно спрятать в стену или пол). Недостатком, является неравномерный прогрев водяного контура.однотрубная система
  • Обвязка твердотопливного котла двухтрубной системой отопления – в данной схеме, к каждому радиатору подводится как подача, так и обратка теплоносителя. В результате данного способа монтажа, обеспечивается более равномерное прогревание на всей протяженности водяного контура.
    Разводка труб от твердотопливного котла по дому двухтрубным методом, требует больших материальных затрат на приобретение строительных материалов.двухтрубная система

Существуют современные системы обвязки твердотопливных котлов с использованием гидрострелки и коллекторной группы. Такие решения используются, если планируется подключение водяных контуров, использующих принцип высоко и низкотемпературного нагрева. Гидрострелка устанавливается в систему отопления с теплыми полами.




При выборе системы отопления с твердотопливным котлом, ориентируются на следующие моменты:
  1. Стоимость работ по обвязке.
  2. Теплотехнические характеристики помещения.

При расчетах и выборе подходящей схемы обвязки, не обойтись без грамотной консультации инженера теплотехника.

Схема обвязки без теплоаккумулятора


При выборе способа обвязки твердотопливного отопительного котла, одним из решающих факторов является наличие теплоаккумулятора. Если буферная емкость не предусмотрена, система обогрева, делается с использованием малого и большого круга отопительной системы. Монтаж малого круга осуществляется по следующим правилам:
  • Сразу после котла, на подачу системы обогрева устанавливают группу безопасности.
  • Буквально, через 1,5 м трубопровода, устанавливают тройник. Трубой соединяют подачу и обратку системы отопления.
  • На соединяющую трубу устанавливают клиновидный кран, для контроля интенсивности циркуляции теплоносителя по малому кругу отопления.
  • На обратку устанавливается трехходовой смесительный клапан, подключенный к трубе, соединяющей подачу и обратку.трехходовой клапан

Принцип работы данной схемы заключается в следующем:
  • После включения котла, нагретый теплоноситель циркулирует по малому кругу отопления. Трехходовой клапан препятствует, чтобы холодная, не прогретая вода, поступала в теплообменник. Большая разница в температуре на подаче и обратке, приводит к тому, что котел начинает «плакать». Образовывается большое количество конденсата, что негативно влияет на теплообменник.
  • Теплоноситель, постепенно прогревается и после нагрева свыше 60°С, открывается трехходовой клапан. С этого момента, начинает работать большой круг системы отопления.
  • Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке.

Обвязка с бойлером косвенного нагрева


Схема обвязки твердотопливного котла с буферной емкостью, несколько отличается от предыдущего варианта. По сути, буферная емкость или бойлер косвенного нагрева, представляет собой обычный термос, в котором вода нагревается и хранится для определенных целей.

Простая обвязка твердотопливного котла с баком теплоаккумулятором, заменяет собой малый круг отопления и производится следующим образом:

  • Емкость устанавливается между котлом и системой отопления.
  • К верхней части бойлера, подключается подающий трубопровод, к нижней, обратка системы.
  • На обратку устанавливают два циркуляционных насоса. Производительность насосного оборудования должна быть разной. Настройки выставляются таким образом, чтобы движение теплоносителя в буферной емкости, осуществлялось сверху вниз. Добиться этого можно, поставив циркуляционный насос большей производительности перед накопителем, а меньше, после него.

обвязка котла с теплоаккумулятором

Обвязка твердотопливного котла с бойлером косвенного нагрева, выполняет несколько важных функций:

  • Уменьшает разницу температур на подаче и обратке системы обогрева.
  • Позволяет аккумулировать полученное тепло и подмешивать горячую воду в систему отопления, после прогорания дров в котле.

Обвязка котла на твердом топливе с бойлером косвенного нагрева, является стандартом подключения в западных странах. У отечественного потребителя, схема не пользуется широкой популярностью, за счет относительно высокой стоимости приобретения и установки необходимого оборудования.

Обвязка тт котла совместно с электрокотлом


Принципиальная схема обвязки, включающая установку и параллельное использование электрокотла, вместе с тт агрегатом, пользуется огромной популярностью. Преимуществом данного решения, является возможность применения дешевого твердотопливного котла. А после сгорания дров или угля в топке, при отсутствии возможности подложить новую порцию топлива, осуществляется автоматический переход на электричество.

Обвязка выполняется следующим образом:
  • Два котла подключаются параллельно.
  • В электрокотле вмонтирован циркуляционный насос. Для твердотопливного агрегата, потребуется установить насосное оборудование.
  • Чтобы предотвратить появление дублирующего потока теплоносителя, при одновременном включении двух циркуляционных насосов, устанавливается специальный клапан, перекрывающий прохождение потока. В данном случае, обратный клапан в системе отопления нужен для того, чтобы при одновременной работе двух котлов, не происходило застаивание теплоносителя в котловом контуре. Потребуется установить две арматуры. Один клапан устанавливают на подающий трубопровод от электрокотла, второй, на обратку, идущую к твердотопливному котлу.
  • Работоспособность системы будут обеспечивать два термодатчика. Комнатный датчик подключают к электрокотлу. При падении температуры в комнатах ниже установленного минимума, автоматически запускается нагрев теплоносителя с помощью электричества. Чтобы предотвратить потери тепла, на насос для тт котла, также устанавливают термодатчик, отключающий циркуляцию теплоносителя при остывании топочной камеры.

Какой трубой делать обвязку котла на твердом топливе


Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

  • Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.
  • Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.обвязка медными трубами
  • Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.
    Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).обвязка полипропиленом

Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы


Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.утепление труб

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.

Необходимые агрегаты и узлы для обвязки тт котла


Полный перечень арматуры для обвязки котла с системой, зависит от выбранной схемы, наличия или отсутствия буферной емкости и другого оборудования. При стандартном подключении, потребуются следующие узы:

  • Термостатический или термосмесительный клапан – необходим для стабилизации нагрева теплоносителя и предотвращения перегрева, и закипания последнего.
  • Расширительный бак – предусмотрен в любой схеме отопления. Мембранный расширительный бак монтируют в закрытых системах с принудительной циркуляцией теплоносителя. В гравитационных схемах, в высшей точке водяного контура, устанавливается открытая емкость.
  • Циркуляционный насос – устанавливается в закрытых и открытых системах с принудительной циркуляцией жидкости в водяном контуре. Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования.
  • Обратный клапан – координирует направленность теплового потока жидкости. Используется при подключении мембранного бака. Предотвращает появление дублирующего потока при одновременном подключении электрического и твердотопливного котлов.
  • Коллектор – используется при одновременном подключении теплых полов и радиаторов. Без коллектора, не обойтись при изготовлении лучевой системы отопления, когда к каждому отопительному прибору ведет свой отдельный трубопровод. Коллектор в системе отопления нужен для большинства современных схем обогрева.
  • Воздухоудалитель – автоматический клапан, входящий в стандартную комплектацию группы безопасности. В автоматическом режиме, стравливает воздух из системы отопления.
  • Клапан подпитки системы – контролирует давление и общий объем теплоносителя в системе. При падении ниже минимального значения, открывается и дополняет водяной контур жидкостью.
  • Датчик давления в системе – также входит в группу безопасности. Показывает номинальное давление в системе отопления, часто, первым указывает на перегрев теплоносителя. Благодаря сверке показаний термометра и датчика давления (манометра), удобно выставлять необходимый рабочий режим и настроить автоматический регулятор тяги.
  • Фильтр грубой очистки – устанавливается на обратку, непосредственно перед циркуляционным насосом. Рекомендуется, чтобы фильтр монтировался перед буферной емкостью, расширительным баком и другими чувствительными элементами отопительной системы.
  • Гидравлическая стрелка – гидрострелка в системе отопления, нужна для котлов, использующих принцип длительного горения и модуляционные настройки мощности. Практически – это устройство заменяет собой буферную емкость и имеет общий принцип работы.
  • Смесительный узел или узел подмеса – смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя.

подробная схема обвязки котла на твердом топливе с отопительной системой

Способы защиты тт котла и системы отопления от перегрева


Закипание системы отопления, является главным минусом применения твердотопливных котлов. Регулировать работу агрегатов достаточно сложно. Чтобы предотвратить закипание, в современных системах, используют многоуровневую защиту:
  • Малый круг отопления – первоначально, схема предотвращает выпадение конденсата. После того, как заработал большой круг отопления, конструкция играет роль узла подмеса.
  • Группа безопасности – включает воздухоотводчик, манометр и датчик давления. При чрезмерном перегреве, повышается давление в системе, что приводит к срыванию клапана и сбросу определенного количества воды из водяного контура.
  • Мембранный бак – давление в расширительном баке в закрытой системе отопления твердотопливного котла, меняется, в зависимости от нагрева теплоносителя. Емкость подбирается из учета от общего объема теплоносителя, по специальным формулам. Давление в системе отопления должно быть не более 2 мБар. Большинство теплообменников тт котлов, не выдерживают больших параметров и деформируются при перегреве.
  • Буферная емкость – подсоединение твердотопливного отопительного котла к системе отопления через бойлер накопитель, делает фактически невозможным закипание теплоносителя.
  • Подключение циркуляционного насоса – при отключении электроэнергии, движение теплоносителя останавливается, что приводит к практически моментальному закипанию. Правила безопасности требуют подключения насоса через источник бесперебойного питания.

защита котла от перегрева

Оптимальный объем системы отопления высчитывается по формуле, 1 кВт = 15 л воды. Полученный результат используется при подборе расширительного мембранного бака или определения необходимого количества теплоносителя / антифриза.

Что лучше залить в систему отопления при обогреве твердотопливным котлом


Система обогрева, с подключенным к ней твердотопливным котлом, может работать практически на любом типе теплоносителя. На выбор влияет несколько факторов:
  • Тип здания – в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.
  • Если планируется топить здание время от времени, лучше применять незамерзающую жидкость.

Антифриз, используемый для отопительных систем, помимо своего основного качества (замерзания при -15°С), имеет еще одно свойство. Для нагрева жидкости, требуются большие затраты тепла. Соответственно, закипание антифриза наблюдается реже, чем обычной или дистиллированной воды.

Выбор обвязки твердотопливного котла влияет на безопасность и сроки эксплуатации отопительного оборудования. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.

Схема отопления с теплоаккумулятором в частном доме

Твердотопливные котлы – отличное оборудование для отопления частного дома в сельской местности или в пригороде, вдали от газовых магистралей. Как и любое другое оборудование котлы на твердом топливе претерпевают изменения, модифицируются и усовершенствуются, поэтому современные модели представлены пиролизными аппаратами, котлами с теплоаккумуляторами, пеллетным оборудованием, оснащены автоматикой и средствами контроля параметров. Стандартная схема отопления с теплоаккумулятором заслуживает особого внимания, так как экономит топливо, которое и без того стоит недешево – ведь платить приходится не только за дрова, торф, пеллеты или уголь, но и за их доставку. Теплоаккумулятор для электрических и твердотопливных котлов отопления эффективнее себя проявит, если подсчет электроэнергии ведется по дневному и ночному тарифам.Отопительное оборудование с тепловым аккумулятором

Устройство отопления с ТА

Тепловой аккумулятор (ТА) для котлов отопления – составная часть отопительной системы, работающая на увеличение временного отрезка между циклами подачи топлива в топочную камеру. Конструктивно это герметичная утепленная емкость большого объема, наполненная теплоносителем из системы отопления, который постоянно циркулирует по контуру (контурам). В качестве теплоносителя используются традиционные жидкости – дистилированная вода, антифриз, водно-глюколевые растворы.

Единственная особенность, которую обязательно нужно учитывать при принятии решения о включении в схему ТА – объем отапливаемых помещений. Чем он меньше, тем меньше смысла в установке теплоаккумулятора – мощности котла и нагревательных приборов (радиаторов, батарей) вполне достаточно для обогрева небольших помещений. Как функционирует отопление с тепловым аккумулятором – упрощенная схема подключения:

  1. Теплоаккумулятор включается в разрыв между котлом и трубной разводкой, то есть, нагретая в котле жидкость сразу направляется в емкость;
  2. Из аккумулятора горячая жидкость перетекает в отопительные приборы посредством трубной разводки;
  3. По обратной подаче жидкость снова направляется в аккумулятор, а из него – в котел для нового цикла нагревания.
Принципиальная схема работы отопления с тепловым аккумулятором

Потоки подачи и обратки должны постоянно смешиваться – это условие эффективной работы теплового аккумулятора. Но нагретый теплоноситель поднимается вверх, а остывший – опускается вниз, поэтому сложность обеспечения работоспособности системы заключается в том, чтобы создать такие условия, при которых некоторый объем горячей жидкости опускался на дно аккумулятора для нагрева остывшей жидкости из обратки. Заряженный аккумулятор – это резервуар, в котором весь объем теплоносителя имеет одинаковую температуру.

После сгорания очередной порции твердого топлива котел перестает нагревать воду, и начинает работать ТА. Горячий теплоноситель продолжает двигаться в системе, отдавая тепло и охлаждаясь в батареях. Циркуляция будет продолжаться до тех пор, пока теплоноситель не остынет полностью, или в котел не загрузится новая порция дров или угля.

При наличии системы автоматики критическое охлаждение теплоносителя не допускается, так как подача твердого топлива в системе отопления с твердотопливным котлом контролируется датчиками температуры: при достижении определенного значения, означающего, что котел перестал поддерживать горение, датчик подает сигнал в исполнительную систему, которая открывает задвижку подачи топлива – угля, пеллет или торфа.

Автоматическая загрузка топлива в твердотопливный котел

Недостатки работы системы отопления с теплоаккумулятором для дачных и садовых домиков с сезонным проживанием:

  1. Помещения прогреваются дольше;
  2. Из-за маленьких размеров ТА увеличивается объем отопительного контура, поэтому самый дешевый теплоноситель для таких систем – вода. Антифриз и другие синтетические жидкости обойдутся слишком дорого.


Но каждый раз по приезде вновь наполнять систему водой – занятие хлопотное, а, если выездите на дачу два-три раза в месяц – просто бессмысленное. Поэтому в ТА встраиваются дополнительные стальные спиральные трубы, выполняющие роль отопительных контуров. Теплоноситель, протекающий по спиралям, не контактирует с теплоносителем в ТА, а является отдельным и автономным контуром отопления или ГВС. Реализацией такого несложного приема можно добиться универсальности применения любого котла, даже простейшего одноконтурного. Причем КПД такого оборудования будет использован максимально.Теплоаккумулятор со спиралевидным контуром

Роль таких пассивных спиралей могут выполнять и активные элементы – электрические ТЭНы, которые могут подключаться к электрической сети или быть автономными – работать от энергии солнца (солнечных аккумуляторов). Такой способ нагрева теплоносителя или ГВС считается вспомогательным.

Схема обвязки с тепловым аккумулятором

Схем отопления с твердотопливным котлом и теплоаккумулятором можно разработать сколько угодно – все будет зависеть от реальных условий эксплуатации отопления, расположения помещений, их площади, применяемого оборудования, и т.д. Традиционная и стандартная обвязка твердотопливного котла отопления схема с теплоаккумулятором работает следующим образом:

На рисунке ниже стрелками указаны перемещения теплоносителя по системе, при этом обратка вверх двигаться не может. Чтобы забирать теплоноситель из обратки, в схему включается циркуляционный насос между аккумулятором и котлом, который перекачивает больше жидкости, чем насос до ТА. Таким образом, образуется перепад давлений в трубах, и жидкость забирается из трубы обратной подачи в резервуар. Небольшой недостаток этой схемы заключается в том, что контур будет нагреваться дольше.Простейшая схема обвязки с теплоаккумулятором

Для уменьшения этого временного отрезка реализуется такое устройство отопления (рисунок ниже по тексту) с замкнутым циклом прогревания котла. Работает схема так: теплоноситель не поступает из ТА в котел до тех пор, пока она не нагреется в рубашке котла до заданной температуры. После достижения заданного значения некоторый объем жидкости из трубы подачи поступает в аккумулятор, а часть смешивается в системе с жидкостью из ТА, и снова подается в котел.Обвязка теплоаккумулятора с контуром прогревания котла

В результате реализации такой схемы котел всегда принимает нагретую жидкость, что поднимет его КПД, уменьшает время прогрева отопительного контура и позволяет организовать автономный режим работы включением двух байпасов:

  1. При неработающем насосе и перекрытом вентиле нижнего байпаса работает обратный клапан;
  2. При неработающем насосе и обратном клапане работает нижний байпас.


Из-за высокого сопротивления обратного клапана потоку теплоносителя его можно не включать в схему:Обвязка без обратного клапана для системы с естественной циркуляцией теплоносителя

При аварийном отключении электричества шаровый вентиль открывается вручную. При работе схемы только с принудительной циркуляцией теплоносителя обвязка с ТА делается по следующей схеме:Обвязка для системы с принудительной циркуляцией теплоносителя

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

  1. Общая площадь отапливаемых помещений;
  2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Расчет объема теплоаккумулятора отопления

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

  1. Сначала топливо возгорается и разгорается;
  2. Затем ограничивается подача воздуха;
  3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при открытой системе отопления на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
