Схема переключателя проходного – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Содержание

Схема соединения проходного выключателя

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

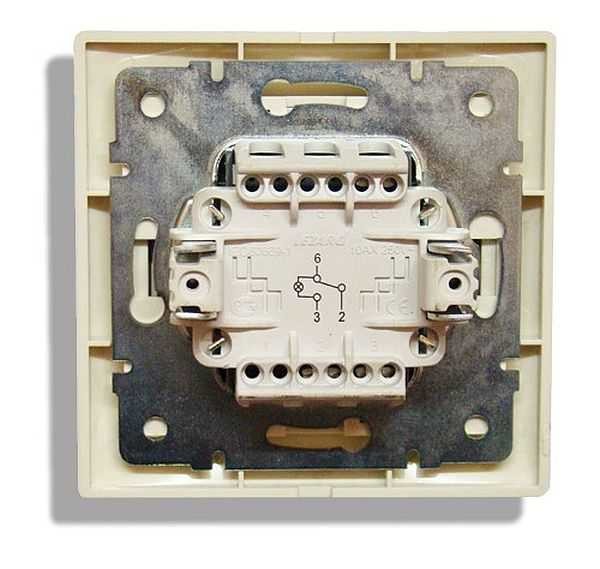

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

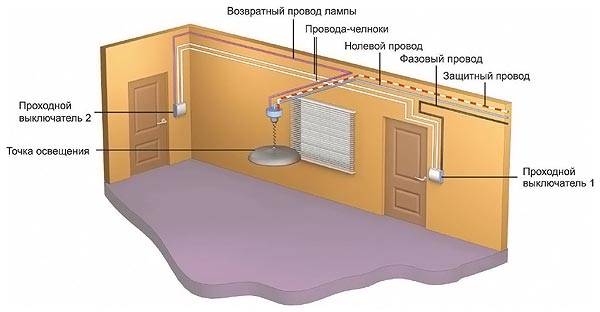

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

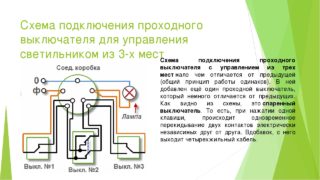

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

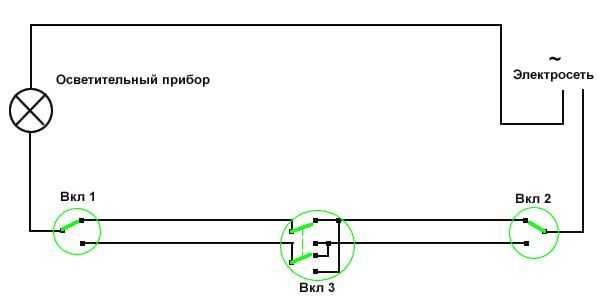

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  • Ноль (и заземление, если есть) заводится сразу на лампу.
  • Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  • Вход второго подается на свободный провод лампы.
  • Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  • Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.
  • Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

    Куда подключать провода

    А вот примерно так разводить по помещению.

    Проводка при управлении лампой из трех мест

    Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

    Схема подключения проходных выключателей на 5 точек

    Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

    Чтобы окончательно уложить все в голове, посмотрите еще это видео.

    Двухклавишный проходной выключатель: схема подключения

    Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

    Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

    Принцип подключения двухклавишных проходных выключателей

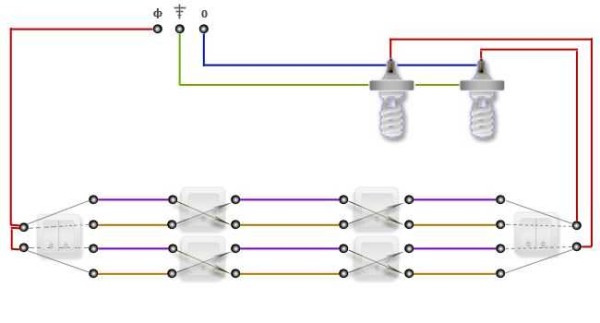

    Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

    Как организовать управление двумя лампами из четырех мест

    Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

    Эффективная схема подключения проходного выключателя из двух мест

    Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

    Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

    Но часто бывают случаи, когда такой способ управления светильниками неудобен.

    Общая информация

    Когда может быть неудобна классическая схема:


  • На лестничных площадках. когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.

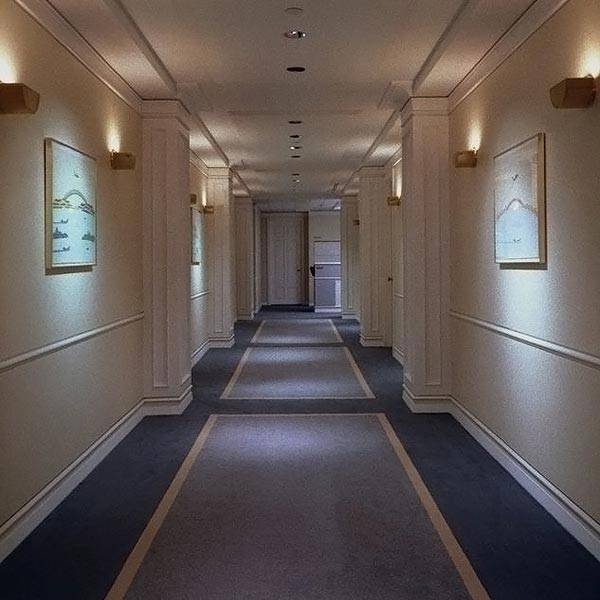

  • В длинных коридорах с двумя выходами
    . Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати. чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
  • Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.



    Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

    Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

    Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

    Схематические особенности

    Схема установки такого рода устройств не сложна, но требует внимательности.

    ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

    Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

    Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:

    • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
    • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
    • Соединительные провода (двух, трех и четырехжильные)
    • Два проходных коммутирующих устройства
    • Непосредственно светильник

    Примерная схема подключения проходных выключателей с двух мест выглядит так:

    • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
    • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
    • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
    • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

    Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

    Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

    • На требуемые места установить перекидные коммутирующие конструкции
    • Вывести от них кабели трехжильные
    • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
    • Вывести от него (них) двужильный кабель
    • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
    • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
    • Соединить их так, как описано выше

    При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

    Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

    Пошаговый монтаж

    Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

    • Обесточьте квартиру перед началом работ.
    • Внимательно проверяйте, где расположена фаза, а где ноль .
    • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
    • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
    • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

    Схема включения проходного выключателя из двух мест:

    За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

    К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

    Альтернатива

    Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

    Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

    Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

    Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

    Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.



    В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

    Схема проходного выключателя с двух мест: удобство использования

    В ыключатели – привычное и понятное электроустановочное оборудование. Казалось бы, что можно в них придумать нового и необычного, но и такое возможно. Схема проходного выключателя с двух мест позволит намного упростить жизнь относительно управления освещением что в больших двух- и трехэтажных домах, что в обычной квартире с проходной комнатой. Что такое и как работает, а также как можно подключить, сейчас детально расскажем.

    Схема проходного выключателя с двух мест

    Зачем нужен такой выключатель

    Проходной выключатель – если рассмотреть его особенности функционирования, переключатель используется для управления одним светильником из двух мест. Стандартные выключатели на такое не способны, хотя в некоторых ситуациях все-таки удобнее использовать именно переключатель.

    Такая схема работы прибора позволит сэкономить электроэнергию и пожалеет ваши ноги. Схема проходного выключателя, который функционирует из двух мест, может пригодиться если:

    • Нужно включать и выключать свет в длинном коридоре ;
    • Нужно включить свет на первом этаже для прохода на второй и там же его выключить;
    • Если у вас есть проходная комната;
    • Если вы ленивый человек, и зайдя в комнату и включив свет, не желаете вставать для того, чтобы его выключать.

    Если нужно включить свет на первом этаже для прохода на второй используем проходной выключатель

    Все эти проблемы способен решить проходной выключатель. То есть, включать вы его можете в одном месте, а выключать в другом и наоборот. Его функционирование не зависит ни от высотности здания, ни от отдаления выключателей друг от друга, ни от размеров комнаты. Важно только правильное подключение.

    Такой выключатель может руководить работой не только ламп любого типа, но и других электроприборов, которыми нужно управлять из двух мест.

    Схема работы и описание механизма

    Обычные выключатели имеют один контакт, а такие переключатели – два, то есть могут переключить фазу с первого на второй контакт и обратно. Именно на этом и позиционируется их работа.

    Схема проходного выключателя

    Как мы уже упоминали, «выключатель» – не совсем правильное название для такого прибора, так как он не выключает, а переключает фазы, значит, мы и будем его называть правильно, то есть «переключатель». Он по своему виду не имеет отличий, а отменности имеются обычного привычного электроустановочного прибора. Функциональные решения есть в конструкции контактов. Для понимания необходимо вспомнить, о том, как устроен обычный выключатель. Он предназначен чтобы подать ток в цепь или не подавать. Переключатель же имеет третий контакт, на который и переводит напряжение.

    Схема использования проходного выключателя

    Если воспользоваться стандартным выключателем, то он будет замыкать, или размыкать цепь, а переключатель размыкает соединение с единовременным замыканием другой цепи. Ею является контакт парного переключателя, такие устройства работают только в тандеме.

    Проходные выключатели работают только в тандеме

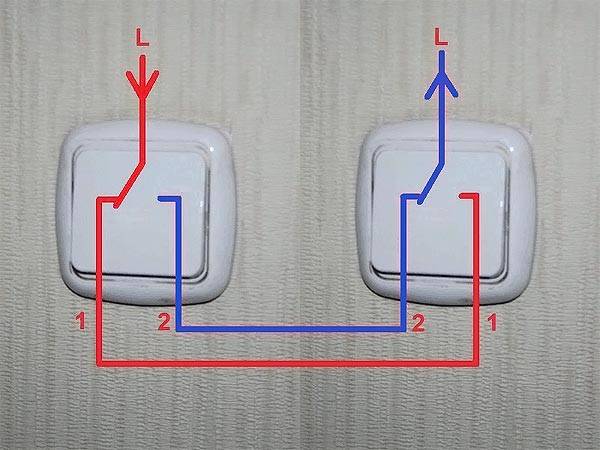

    Принцип работы таких переключателей похож на балансир. На фото вы можете увидеть различные схемы где проходные выключатели схема подключения из 2 мест. Самым популярными являются одно-, двух-, трехклавишные.

    Подсоединение переключателя

    Подключение такого переключателя не сложнее, чем обычного: отличие состоит только в числе контактных клемм и проводов, которые подводятся. У переключателя их три: два для переключателей и один от лампы.

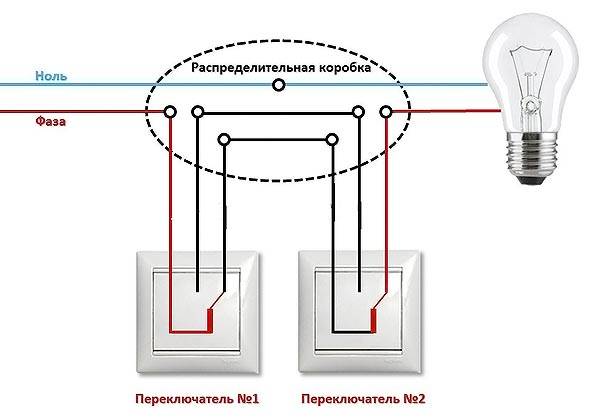

    Схема подсоединения проходного переключателя

    От распределительной коробки к этому выключателю должен идти трехжильный провод для каждого компонента такой системы управления. Коробку для скрутки всех контактов лучше расположить возле одного из выключателей. В нее нужно завести:

    • Кабель, который будет подавать питание к приборам.
    • Кабель одного переключателя.
    • Кабель второго переключателя.
    • Кабель управляемого светильника.
    • Также здесь может присутствовать отводящая линия, которую будут использовать для питания других источников, но мы ее тут рассматривать не будем.

    Фазу подключают к общему контакту на вход от первого выключателя, два оставшихся подключают к аналогичным контактам второго выключателя. Общий контакт второго нужно соединить с проводом, который отходит от управляемого светильника. Второй провод, который остался от лампы, должен соединяться с нолем распаечной коробки.

    Для расключения проходных выключателей используем распаечные коробки

    Обратите внимание на сечение провода для выключателей: он должен соответствовать тому, который имеется в управляемом светильнике.

    Подбираем провод нужного сечения

    Управление одним светильником сегодня возможно из двух мест, и это не только удобно, но и экономично обосновано. В первую очередь, вы не будете мучить ваши ноги постоянными походами к выключателю, во-вторых, вы будете экономить электричество, а значит, и семейный бюджет. Схема подключения такого проходного переключателя из 2 мест не сложнее, чем у стандартного, но выгода заметно больше. Его можно монтировать в любом удобном месте, независимо от размеров комнаты и этажности здания.

    Видео-урок о подключении проходного выключателя с двух мест

    виды, принцип, схема, устройство, отличия

    Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

    А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

    Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

    Вначале — простая схема «одна лампочка и один выключатель»:

    Выключатели 1

    Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

    Пара проходных выключателей

    Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

    Выключатели 2

    Здесь фаза передается с контакта 1 на 2. Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

    При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

    Это и есть электрическая схема проходного выключателя: простой переключатель.

    Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

    Выключатели 3

    Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

    Выключатели 4

    Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

    Выключатели 5

    Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

    Что покупать для реализации схемы

    Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

    Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

    Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

    Выключатели 6

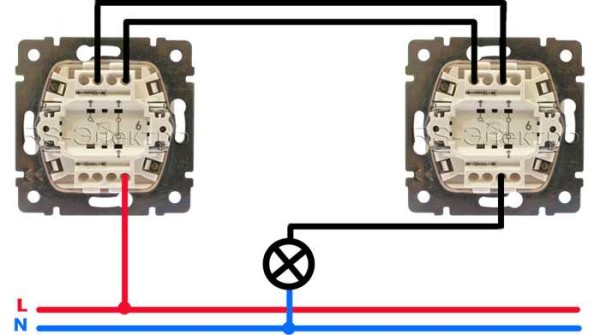

    На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

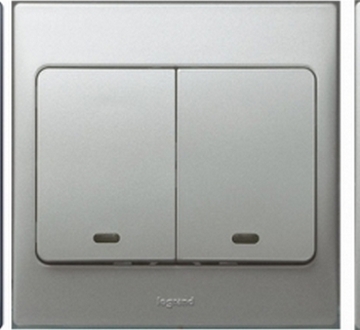

    Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

    Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

    Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

    Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

    Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

    Включаем и выключаем свет из десяти мест

    Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

    Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.  Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

    Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

    Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

    Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

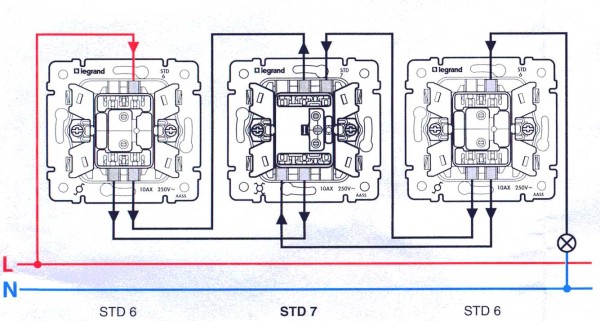

    Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

    Выключатели 7

    Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

    Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

    Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

    Выключатели 8

    Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

    Накладные перекрестные переключатели пользуются спросом

    Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

    При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

    Новые технологии: сенсорные проходные выключатели

    Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

    Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

    Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

    Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

    Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

    Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

    Выключатели 9

    На фото — сенсорный выключатель.

    Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

    В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

    Выключатели 10

    На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

    Выключатели 11

    На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

    Рассмотрим схемы подключения проходных сенсорных переключателей.

    Выключатели 12

    Здесь показано соединение двух сенсорных проходных выключателей.

    Выключатели 13

    Здесь показано соединение трех проходных сенсорных выключателей.

    Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

    В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

    Проходная розетка — это очень просто

    Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

    Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

    Что ограничивает число проходных выключателей

    Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

    Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

    Виды проходных выключателей

    Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

    По технологии:

    • механические;
    • полупроводниковые (сенсорные, с дистанционным управлением).

    По количеству независимых нагрузок:

    • однолинейные;
    • многолинейные (на 2, 3 группы ламп).

    Кроме того, механические переключатели бывают двух видов:

    • простые проходные;
    • перекрестные.

    Подключить проходные выключатели очень просто. Удачи!

    Видео по теме

    Хорошая реклама



    Как выбрать проходной выключатель: разбор видов и маркировка

    Для управления приборами освещения на лестнице либо в длинном коридоре обычная схема с одним устройством «включения/выключения» не подходит. Чтобы выключить свет в такой ситуации, придется идти обратно к единственному в помещении переключателю. Не слишком удобно, согласны?

    Установив проходной выключатель, позволяющий управлять лампочками с двух мест, вы значительно повысите уровень комфорта в вашем доме или офисе. Мы расскажем о том, как грамотно подобрать устройство и как его правильно установить. В предложенной нами статье рассмотрены популярные варианты подключения.

    Содержание статьи:

    Выбор приборов: выключатели vs переключатели

    Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

    Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

    Проходной выключательПроходной выключатель

    Бытовые как выключатели, так и переключатели для света  выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения

    Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

    «ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

    По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

    Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

    Вид на переключатель сзадиВид на переключатель сзади

    Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели

    В итоге  двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

    Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

    Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

    Виды бытовых коммутирующих устройств

    Переключатели бывают кнопочные, клавишные и поворотные. Первый вариант обычно используется только в качестве звонка у входной двери. Он для управления освещением не подходит.

    А вот второй тип для включения/выключения света в жилом доме – как раз то, что надо. Поворотная разновидность больше предназначена для производственных и подсобных помещений. У таких изделий не слишком презентабельный внешний вид.

    По количеству клавиш переключатели бывают:

    • одноклавишными;
    • двухклавишными;
    • трехклавишными.

    Они делятся на обычные (проходные), комбинированные и (промежуточные). Первые имеют три контакта. У вторых эта тройка клемм увеличивается умножением на число клавиш. А у третьих входов и выходов по два. Последние предназначены для схем не с двумя, а несколькими точками включения света.

    Виды переключателей Виды переключателей

    По типу управления в частных домах выключатели освещения обычно применяются стандартные клавишные, но есть и модели с сенсорами и дистанционным управлением

    По схеме подвода проводов выключатели бывают для открытой () и скрытой (встроенные аналоги) проводки. Первые крепятся на стене дюбель-саморезами, а вторые фиксируются в подрозетниках с помощью распирающих ножек.

    При выборе переключателей для подсоединения по схеме проходного выключателя необходимо грамотно подобрать количество клавиш (на каждую подключаемую группу по одной). Если точек управления в планах делать две, то потребуется лишь пара обычных трехконтактных устройств.

    Если этих точек нужно больше, то на каждое такое место для включения в единую систему придется дополнительно брать промежуточный перекрестный прибор.

    В подавляющем большинстве случаев клавиша бытового переключателя имеет два положения на замыкание одной из цепи. Но встречаются и модификации с нулевым серединным состоянием. При таком положении оба контура оказываются разорванными.

    Маркировка на корпусе переключателя

    На части выключателя, где расположены контакты, обычно имеется специальная маркировка с указанием характеристик коммутирующего изделия. Как минимум, это номинальные напряжение и ток, а также и обозначения зажимов для проводов.

    Проходной и перекрестный переключателиПроходной и перекрестный переключатели

    Если переключатель подбирается для схем с люминесцентными лампами, то в его маркировке должны присутствовать буквы «X» или «AX» (на обычных стоит только «А»)

    При включении света в люминесцентных светильниках в цепи возникает резкий всплеск пускового тока. Если применяются лампочки светодиодные или накаливания, то этот скачок выходит не таким большим.

    В противном случае выключатель должен быть рассчитан на подобные высокие нагрузки, иначе есть риск обгорания контактов в его зажимах. Потому-то так важно для люминесцентных электроламп выбирать специальные переключатели.

    Для установки в спальне или коридоре вполне подойдет переключатель с IP03. Для ванных комнат вторую цифру лучше поднимать до 4 или 5. А если коммутирующее изделие устанавливается на улице, то степень защиты должна быть не ниже IP55.

    Контактные зажимы для электропроводов на переключателе могут быть:

    • винтовыми с прижимной пластиной и без нее;
    • безвинтовыми пружинными.

    Первые более надежны, а вторые сильно упрощают выполнения электромонтажа. Причем самый оптимальный вариант – это винтовые зажимы с дополнением в виде прижимной пластины. Они при затягивании не разрушают жилу провода кончиком винта.

    Подсоединени жилПодсоединени жил

    По ГОСТовским требованиям, если проводник имеет сечение до 1,5 мм, то использовать для его соединения с выключателем винтовой зажим, в котором конец винта проворачивается по жиле, недопустимо

    Также в маркировке переключателей присутствуют обозначения клемм:

    1. «N» – для нулевого рабочего проводника.
    2. «L» – для проводника с фазой.
    3. «ЗЕМЛЯ» – для нулевого под заземление защитного проводника.

    Плюс обычно с помощью «I» и «O» указывается положение клавиши на режимах «ВКЛЮЧЕНО» и «ВЫКЛЮЧЕНО». Еще на корпусе могут присутствовать логотипы производителя и названия изделий.

    Управление освещением с нескольких мест

    Схем монтажа переключателей для включения света с разных концов коридора существует несколько. Самая простая из них подразумевает наличие клавиш выключателей в двух удаленных друг от друга местах помещения и одной линии питания светильников.

    Если точек включения освещения необходимо сделать более двух, то разводка электропроводов выйдет несколько сложнее. Но и здесь ничего особого мудрого тоже нет.

    Общая классическая схема с парой выключателейОбщая классическая схема с парой выключателей

    Если следовать представленным схемам подключения переключателей, то особых проблем с организацией управления светильником из нескольких точек не возникнет – надо лишь не перепутать жилы

    Если с помощью проходного выключателя планируется подавать напряжение на люстру с двумя или тремя раздельными наборами лампочек, то схема несколько усложнится. Здесь придется монтировать переключатели с несколькими клавишами, а клемм для проводов там гораздо больше.

    Схема #1: для включения света с двух точек

    Проще всего организовать управление осветительным прибором с двух разных мест в помещении. Для этого понадобится лишь пара стандартных переключателей и несколько метров электропроводки.

    Плюс потребуется соблюдать простейшие правила электромонтажа, чтобы исключить поражения током и гарантировать безопасность эксплуатации всей системы в дальнейшем.

    Разные схемы подключения проходного выключателяРазные схемы подключения проходного выключателя

    Схема «проходного коридорного выключателя» с двумя переключателями – самая популярная, ее повсеместно используют в коридорах и спальнях, а также на лестницах и верандах

    При реализации выходы обоих переключателей соединяются парой жил с получением двух раздельных питающих цепей. Затем на вход одного коммутирующего изделия подсоединяется провод с фазой, а на вход второго – отвод до лампочки.

    В результате при любом положении обеих клавиш общая цепь питания «проходного выключателя» получится либо разорвана, либо соединена. Свет можно будет включать и выключать из двух разных точек.

    Такое решение позволяет запитать напряжением осветительный прибор при включении лишь какой-либо одной клавиши. Вторая, с другой стороны помещения, при этом всегда коммутирует одну из существующих линий.

    Схема #2: для двух светильников

    Первая схема является самой простой и дешевой в реализации. Ее применяют чаще всего. Однако если светильников в помещении несколько или лампочки в люстре разведены на две группы, то подобный вариант проходного выключателя не подойдет.

    Подсоединение пары двухклавишных переключателейПодсоединение пары двухклавишных переключателей

    Если требуется подать питание на две отдельные линии ламп освещения, то придется прибегнуть к монтажу двухклавишных переключателей с шестью контактами каждый

    По технологии монтажа и применяемым устройствам данная схема практически повторяет первый базовый вариант. Только проводов в этом случае прокладывать придется больше.

    И чтобы хоть немного на них сэкономить, питающий провод на первый в цепи переключатель рекомендуется делать с перемычкой. Тянуть пару отдельных жил от распределительной коробки выйдет слишком накладно.

    Если линий с лампами три, то меняются на трехклавишные аналоги. Во всем остальном схема подсоединения проводов остается прежней, только их количество увеличивается.

    Схема #3: для нескольких выключателей

    С двумя точками включения света и одной или несколькими группами освещения все достаточно просто. Там нужна проводка и пара переключателей. А вот при необходимости организовать управление из нескольких мест придется приобретать еще один тип переключающих устройств.

    Схема с перекрестным переключателемСхема с перекрестным переключателем

    Если выключателей для одного светильника надо установить несколько, то без перекрестного переключателя не обойтись. В этом приборе одна из цепей является транзитной

    В такой крайние переключатели ставятся обычные проходные, как в первом случае. А между ними потом монтируется перекрестный аналог с четырьмя клеммами подсоединения электропроводки.

    При нажатии на клавишу в таком коммутирующем устройстве происходит размыкание соединенных контактов и сразу же перекрестное их замыкание в новую питающую цепь. Кроме одноклавишных перекрестных переключателей существуют приборы и с большим количеством клавиш. Они предназначены для схем с несколькими группами лампочек.

    Однако в этом случае жил к клеммам придется подсоединять гораздо больше. И здесь крайне важно ничего не напутать. За правильностью электромонтажа при такой разводке необходимо следить особо внимательно.

    Схема для двух ламп и четырех точекСхема для двух ламп и четырех точек

    Если нужна еще одна точка «включения/выключения», то устанавливается еще один перекрестник с последовательным подключением проводов к уже имеющимся

    Электрики рекомендуют соединять переключатели между собой через распределительную коробку. Однако гораздо проще сделать это напрямую посредством двухжильного провода. Практика показывает, что подобное соединение более целесообразно и норм электротехники не нарушает. А расход электропроводов при нем сокращается серьезно.

    Проверенные на практике схемы подключения перекрестного выключателя приведены в , с содержанием которой мы советуем ознакомиться.

    Выводы и полезное видео по теме

    Нюансов подключения переключателей так, чтобы освещением можно было управлять с нескольких точек, немного. Но они есть. И упускать их по незнанию их вида при выполнении монтажа нельзя. Чтобы Вам проще было разобраться во всех тонкостях описанных выше схем, мы рекомендуем обязательно просмотреть приведенные ниже видеоматериалы.

    Все о проходных выключателях – принципы работы и монтаж:

    Как подключить двухклавишный переключатель:

    Схема подключения проходных (перекидных) выключателей через распределительную коробку:

    Использование проходных выключателей сильно упрощает управление освещением в большом помещении, делая этот процесс более удобным. Самостоятельно смонтировать такую систему из нескольких переключателей и проводов несложно. Надо лишь правильно подобрать комплект необходимых коммутирующих устройств.

    А как вы выбирали проходной выключатель для установки в загородном доме, офисе или в квартире? Что для вас стало решающим аргументом в выборе устройства? Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фотоснимки по теме статьи, делитесь полезной информацией и задавайте вопросы.

    Схема подключения проходного выключателя с 2-х мест на 1 или 2 лампочки

    Содержание статьи:

    Чтобы сделать регулировку освещения в доме более удобной, используются проходные выключатели, которые в профессиональных кругах принято также называть перекидными или дублирующими. Главным отличием такого варианта исполнения от классического является наличие массы контактов, из-за чего несколько усложняется процедура подключения. Чтобы сделать все своими руками, для начала нужна схема подключения проходного выключателя с 2-х мест.

    Как работает проходной выключатель

    В больших помещениях целесообразно устанавливать проходной выключатель с управлением из двух мест

    В проходном выключателе есть одна клавиша, на которой нарисованы две стрелочки. Схема переключателя света с двух мест несколько сложнее в сравнении с классической, так как в последней предусмотрено использование всего лишь двух контактов, в то время как в проходной их уже три, два из которых считаются общими. Схема включения света предусматривает использование таких устройств в количестве от двух штук.

    Когда клавиша нажимается, вход подключается к одному из выходов – к первому или второму. Это два основных рабочих состояния такого оборудования. Каких-либо промежуточных положений не предусматривается, благодаря чему схема постоянно работает исправно.

    Чтобы не ошибиться в том, какой именно выключатель используется в конкретном помещении, следует подробнее изучить схему проходного выключателя с двух мест на 1 лампочку или на несколько светильников, которая в большинстве случаев располагается на корпусе устанавливаемого прибора. Она размещается в основном на изделиях от известных производителей. При использовании недорогих моделей остается единственное решение – «вызванивать» концы с помощью специального оборудования.

    Вызваниваются контакты при различных положениях клавиши. Также процедура проводится, чтобы в конечном итоге не допустить путаницы с концами, так как нередко безответственные производители допускают ошибку в расположении клемм при производстве выключателей, из-за чего устройство просто не может нормально работать.

    Для прозванивания нужно воспользоваться стрелочным или цифровым оборудованием. Последний переводится в нужный режим специальным переключателем и определяет наличие короткозамкнутых участков в проверяемой проводке или каких-нибудь радиодеталях. Если замкнуть концы щупов, устройство издаст характерный звуковой сигнал, что является достаточно удобным принципом работы, так как исключает необходимость в постоянном отслеживании показаний на дисплее. Если же есть только стрелочный прибор, при попытке замкнуть щупы у него должна будет отклониться стрелка до упора в правую сторону.

    При проведении этой процедуры нужно отыскать общий провод. Опытным специалистам это не составит труда. Если навыков нет, рекомендуется посмотреть в интернете видео, в котором будет подробное описание схемы подключения проходных выключателей из 2-х мест.

    Схема подключения проходных выключателей

    Схема подключения проходных выключателей

    Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

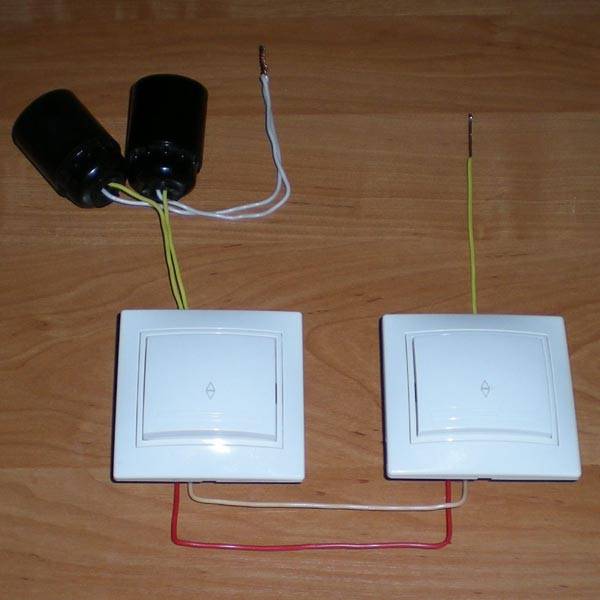

    Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

    Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

    Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка. Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

    В монтажных коробках провода соединяются специальными зажимами. Возможны также скрутки, которые нужно в обязательном порядке пропаять и обеспечить надежной изоляцией.

    Как подключить проходные выключатели с трех точек

    Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

    Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

    1. Подключить к одному из кабелей светильника нулевой провод.
    2. Подключить к входному контакту одного из проходных переключателей провод фазы.
    3. Подключить к входному контакту второго переключателя свободный кабель светильника.
    4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
    5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

    Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

    Подключение двухклавишного проходного выключателя

    Если есть необходимость в управлении работой нескольких ламп из разных точек, можно воспользоваться двухклавишными проходными переключателями, но их подключение осложнено наличием шести контактов. Главное в работе с таким оборудованием – вычислить общие контакты.

    Провод фазы подается на входы каждого выключателя, в то время как другие их входы будут подключены к одному из концов каждого светильника. Свободные концы светильников будут соединяться с нулевым проводом. Два выхода одного переключателя объединяются с выходами второго, точно так же объединяются остальные пары выходов.

    Если появится желание регулировать работу двух светильников одновременно из трех или четырех точек, нужно воспользоваться двумя перекрестными выключателями. Каждая пара выходов проходных в данном случае соединяется с парой перекрестного, и дальше устройства объединяются так между собой пара за парой.

    Если подробно разобраться во всех особенностях подключения проходных выключателей, процедуру очень легко повторить, особенно если речь идет о подключении одноклавишных устройств. При использовании двухклавишных работа на порядок сложнее, так используется большее количество выключателей и больше проводов. При этом сама по себе такая схема является не столь практичной, зато стоимость ее значительно выше.

    Специалисты рекомендуют использовать схему с двухклавишными переключателями только в том случае, если это действительно необходимо. На практике их сложнее подключить и обеспечить стабильную работу в течение долгого времени.

    Проходной выключатель схема подключения на 3 точки

    Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

    Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

    Проходной выключатель

    Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

    Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

    Проходной выключатель 2

    Общие принципы работы проходных выключателей

    Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

    1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.Проходной выключатель 3
    2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
    3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

    На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

    Проходной выключатель 4

    Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

    Подключение проходных переключателей с 3-х мест

    Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

    При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

    Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.
    Проходной выключатель 5

    При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

    Проходной выключатель 6

    1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
    2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
    3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

    Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

    Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

    Проходной выключатель 7

    Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

    Трехклавишный проходной выключатель

    Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

    Проходной выключатель 8

    Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

    Проходной выключатель 9

    Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

    • В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
    • В разных комнатах, на каждую клавишу заводится отдельный светильник.

    Проходной выключатель 10

    При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

    Итог

    Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

    Видео по теме

    Хорошая реклама



    как подключить на 3 выхода с подсветкой и без, зачем это нужно и в чем особенность

    Выключатель с трех мест пользуется популярностью за счет комфорта, который создает в доме, а также возможной экономии электроэнергии. Достаточно подобрать правильную модель и произвести монтаж.

    Выключатель с трех мест – современное решение управление светом

    выключатель с трех местЭлектроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Так во многоэтажных или многоквартирных домах уже используют выключатели на 3 точки. Во-первых, это комфортно, ведь не нужно спускаться на первый этаж, чтобы выключить свет, а во-вторых, это реальная экономия. Если подобрать правильный прибор и грамотно установить.

    Когда применяется выключатель с трех мест?

    1. На лестнице, чтобы разместить один вверху, второй на этаже. Включили свет, поднялись на верхний этаж и выключили.
    2. Один устанавливается на входе в спальню, остальные с левой и правой стороны кровати.
    3. В коридоре.
    4. В частных коттеджах и на дачах, чтобы осветить дорожку.

    Типы выключателя на 3 точки

    выключатель с трех местВыключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

    1. Клавишные.
    2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

    С учетом монтажа перекрестные делятся на:

    1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам.;
    2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

    Проходной

    выключатель с трех местВ проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

    Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

    Перекрестный

    Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

    Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

    Подключение выключателя на 3 точки

    выключатель с трех местЕще на этапе строительства важно разработать электрическую схему и продумать ее монтаж. Необходимо учесть все места, где будет располагаться прибор для контроля освещения с 3-х точек. Речь идет о длинных коридорах, лестницах, подвальных помещениях. Если монтаж будет проводиться собственными силами, специалисты рекомендуют сначала объединить проводами 2 проходных выключателя и лампочку. Такой подход позволяет запомнить, какими контактами и как производилось подсоединение.

    выключатель с трех мест

    При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении.

    Проходной

    Для подключения схемы из трех точек понадобится два переключателя на два направления и один перекрестный вариант.

    выключатель с трех мест

    Проходные переключатели в подобных схемах устанавливаются вначале и в самом конце. Число осветительных приборов при этом не ограничено, но с появлением каждого последующего требуется разводка в распредкоробке, что приводит к еще большему количеству проводов.

    выключатель с трех местПринципы подключения следующие:

    1. Проходной переключатель соединяется с клеммами перекрестного. Замыкает цепочку осветительный прибор. Фазовый провод к входному контакту, а тот что от светильника, тянется к щитку.
    2. К проходным переключателям ведется трехжильный провод, а к перекрестным – четырехжильный.
    выключатель с трех мест

    Проходные и перекрестные варианты работают при номинальных показателях тока 6, 10 и 16А.

    Перекрестный

    1. Нулевой провод протягивается от щитка в распределительную коробку. На контакты лампы его перекидывают только с разветвителя.
    2. Фазный кабель протягивается из щитка, рабочий провод отводится на контакты выключателя.
    3. Разветвительная коробка позволяет произвести последовательное соединение контактов. Фаза кидается на перекрестный выключатель, который устанавливается между двумя проходными моделями. Потом фаза кидается и на второй проходной.
    4. От второго проходного выключателя ведется кабель для подсоединения ламп.
    5. Завершающим этапом станет монтаж распределительной коробки на стену. Устанавливается поверх стены или монтируется в стену.

    Советы безопасности

    выключатель с трех местНа щитке отключается электроэнергия при работе с любыми осветительными устройствами.

    1. Индикаторной отверткой проверьте наличие тока в сети.
    2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
    3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
    4. При штроблении используется защитная одежда.

    Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

    Полезное видео

    Проходные двухклавишные выключатели: 5 схем

    Статья посвящается теме про проходные двухклавишные выключатели, схема подключения которых однозначно не простая.

    Начинающие электрики часто путаются с обычными одноклавишными, проходными и перекрестными выключателями.

    Поэтому я вначале подробно показываю, как они отличаются по конструкции и принципами работы, а затем демонстрирую их монтажные и электрические схемы управления освещением.

    Содержание статьи

    Чем проходной двухклавишный выключатель отличается от одноклавишного, обычного и перекрестного простыми словами: 2 важных принципа

    При выборе любой конструкции начинающему домашнему электрику рекомендую:

    1. вначале взглянуть на обозначение корпуса с лицевой стороны;
    2. а затем — уточнить принцип работы механизма встроенных контактов.

    Причем во втором случае, в силу имеющихся ошибок производителей, настоятельно советую вызванивать схему мультиметром или проверять иными электрическими методами.

    Во всех приводимых ниже примерах я намеренно не буду упоминать светодиодные и иные подсветки клавиш, облегчающие ориентирование человека в темноте. Они никак не влияют на работу рассматриваемых ниже устройств.

    Понимаю, что дизайн бытового прибора может сильно повлиять на интерьер комнаты. Однако этот вопрос опускаю. Своей задачей ставлю описание чисто электрических и эксплуатационных характеристик.

    Как легко различить бытовые коммутационные приборы освещения по внешнему виду

    Сразу замечу, что здесь рассматриваются обычные механические конструкции, не использующие принципы сенсорного управления, ибо это несколько другая тема.

    Самый простой выключатель света с одной, двумя или тремя клавишами на лицевой стороне не имеет никаких особых обозначений электрической схемы. Он устанавливается стационарно для одного источника.

    Выключатель света

    Каждая его клавиша механически связана с контактом, коммутирующим фазу, подключаемую проводом к светильнику. При ее манипуляциях разрывается или создается цепь для протекания тока через лампочку.

    Проходной выключатель своим названием подчеркивает, что он позволяет человеку нормально проходить по длинным коридорам (проходам) и коммутировать свет не только в начале пути, но и на конечной точке.

    На своих клавишах он имеет маркировку, выполненную в виде двух вертикальных равносторонних треугольников, образующих с небольшим разрывом фигуру вертикального ромба.

    Проходной двухклавишный выключатель

    Перекрестный же коммутатор ставится на какой-то средней части маршрута (перекрестке). Он тоже позволяет управлять светом, но уже из этого места. На его лицевой стороне тоже нанесена фигурка ромба, но она расположена горизонтально.

    Перекрестный выключатель

    3 принципа работы контактных групп внутри каждого модуля

    Здесь я хочу вначале обратить ваше внимание на сложившиеся традиции названий у людей, связанные с русским языком.

    Первоначально слово «выключатель» использовалось для обозначения электрического прибора, коммутирующего цепь тока: включающего и отключающего освещение. Его назвали по одной этой функции, а не двух — «включатель/выключатель».

    С тех пор термин так и прижился в нашем сознании. Затем электрики создали конструкции, которые позволяют управлять светом из нескольких мест за счет переключения контактных групп.

    Правильное техническое название такого прибора, передающее используемую технологию, должно быть «переключатель». Но оно за большинством подобных устройств так и не прижилось.

    Подобные модули, в силу сложившейся привычки, не стали переименовывать, но добавили для разных конструкций слова «проходной» и «перекрестный». Специалисты интуитивно улавливают все эти тонкости мышления, а начинающий электрик может запутаться.

    Понять это позволяет принцип работы их контактных групп. Показываю все это простеньким изображением внутренних механизмов с одной клавишей.

    Как работают контакты

    На левой части картинки видно, что обыкновенный выключатель при замкнутом контакте пропускает ток, а разомкнутом — разрывает.

    Переключающая группа проходного модуля, показанная в середине, имеет один фиксированный контактный вход L1, на который всегда подводится потенциал фазы. Его перекидывает переключатель в положение L1-1 или L1-2 в зависимости от состояния клавиши.

    Перекрестная конструкция (правая картинка) имеет два жестко скрепленных механических переключателя, соединенных с разными входами L1 и L2. Их позиция зависит от положения клавиши.

    Одноклавишный перекрестный выключатель

    Выходные клеммы «1» и «2» объединены по паре переключающихся контактов внутреннего и наружного соединения.

    При таких переключениях просто меняется направление тока на выходных клеммах, что на техническом языке называют «реверс». За счет этого свойства подобные конструкции получили дополнительное наименование — реверсивные.

    Показывая последовательно две последние картинки, я попытался незаметно обратить ваше внимание на схожесть конструкций перекрестных и проходных корпусов. Это можно использовать на практике.

    Достаточно на двухклавишном проходном модуле доставить перемычки на выходе и механически сблокировать клавиши для одинакового срабатывания: получится одноклавишный реверсивный переключатель. Однако не советую этим заниматься.

    Перекрестная система контактной группы также применяется внутри модулей с двумя раздельными клавишами. Там помещают 2 независимых механизма.

    Двухклавишный перекрестный выключатель

    Все типы двухклавишных выключателей тоже работают по этому принципу. Они в своих корпусах умещают по два таких раздельных друг от друга модуля.

    Схемы подключения двухклавишных проходных выключателей и маркировки клеммных гнезд наносятся на тыльной стороне их корпуса.

    Схема подключения проходного двухклавишного выключателя

    В зависимости от производителя они могут иметь разное расположение контактных клемм для подключения входных и выходных проводов. Все это необходимо учитывать при работе.

    Проходные двухклавишные выключатели

    Я еще раз подчеркиваю, что прозвонка всех цепочек контактных групп до начала монтажа позволит избежать совершения ошибок, допускаемых новичками.

    Проведение предварительных электрических проверок — полезная привычка опытного мастера.

    Дополнительно хочется заметить, что у проходных и реверсивных моделей отсутствуют четкие понятия «Включено» и «Отключено», присущие обычным выключателям света. Эти функции задаются положением контактных групп всех последовательно задействованных в схеме модулей.

    Схема управления освещением обычными проходными выключателями из двух мест: кратко

    Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

    Схема установки проходного выключателя

    Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

    Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

    Схема подключения проходного выключателя

    Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

    Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

    При разном сочетании клавиш свечение прекращается.

    За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

    На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

    Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

    Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

    Простая схема подключения

    В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

    В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

    Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

    Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

    За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

    Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

    Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

    Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

    Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

    Схема установки проходного двухклавишного выключателя

    Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

    Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

    Схема подключения двухклавишного проходного выключателя

    Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

    В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

    Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

    Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

    Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

    Схема управления двумя светильниками из трех удаленных точек с нуля

    Трудности с осветительными приборами могут возникнуть:

    • внутри длинных узких коридоров с последовательным расположением входов в квартиры;
    • на лестницах частного дома между пролетами каждого этажа;
    • в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
    • на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
    • в других подобных ситуациях.

    Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

    Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

    Схема управления двумя светильниками из трех мест

    Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

    Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

    Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

    Принципы управления двумя светильниками из четырех разных комнат простыми словами

    Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

    Схема управления двумя светильниками из четырех мест

    Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

    Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

    Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

    1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
    2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
    3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
    4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
    5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
    6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
    7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
    8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
    9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
    10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
    11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
    12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

    Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

    На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

    Схема подключения трехклавишного проходного выключателя

    Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

    Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

    Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

    • французская компания промышленного электротехнического оборудования Schneider Electric;
    • акционерная компания Legrand из Франции;
    • корпорация производителей из Швеции и Швейцарии АВВ;
    • итальянский производитель дизайнерской электрофурнитуры Bticino;
    • турецкая компания Viko.

    Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

    Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

    2 научных методики управления освещением удаленных территорий из любых мест

    Начну их объяснение с наиболее старой и отработанной технологии.

    Как работает импульсное реле в схеме освещения

    Типовой малогабаритный релейный модуль импульсного типа создается в корпусе с возможностью установки на Din рейку.

    Импульсное реле

    Как и в любом реле здесь имеется обмотка, которая при подаче на нее управляющего сигнала, в нашем случае — импульса тока, срабатывает. Это вызывает изменение положения выходного силового контакта: он открывается или закрывается.

    Конструкции подобных реле разрабатываются под разные типы напряжения и нагрузки. Для использования в схемах освещения обычно выбирают модули на 220 вольт по мощности коммутируемых лампочек.

    Схема управления освещением от импульсного реле выглядит следующим образом.

    Схема управления освещением импульсным реле

    Само импульсное реле защищается автоматическим выключателем и своим силовым контактом подает или снимает потенциал фазы на светильник. Оно работает от импульса, поступающего с любой кнопки.

    Параллельное включение нужного количества кнопочных выключателей, работающих по принципу замыкающего контакта с самовозвратом, обеспечивает подачу управляющего импульса на реле.

    Коммутировать сигнал можно с любого участка. Причем цепи создания импульса не передают больших мощностей и могут выполняться тонким проводником.

    Однозначными преимуществами этой схемы по сравнению с проходными двухклавишными выключателями являются:

    1. простота и доступность элементной базы: кнопки надежнее чем проходные и реверсивные модули. В случае поломки их легко поменять;
    2. подключение реле к светильнику не требует монтажа сложных логических цепочек из толстого провода с запутанным монтажом. Кабель между ними проложить не сложно. Обвязку же кнопок вообще в большинстве случаев допустимо выполнить обычной телефонной «лапшой»;
    3. значительная экономия материальных средств за счет снижения затрат на кабельную продукцию.

    К недостаткам этой конструкции относятся:

    • необходимость для каждого светильника приобретать индивидуальное импульсное реле;
    • требование разносить эти модули на небольшое расстояние друг от друга, вызванное возможностью их ложного срабатывания от импульса, поступающего на соседний близкорасположенный корпус.

    Системы освещения, управляемые импульсными реле, создают серьезную конкуренцию технологиям, использующим проходные и перекрестные выключатели.

    Отдельное внимание следует обратить на беспроводные конструкции.

    Современная схема удаленного управления светом в системе Умный дом

    Благодаря развитию научных разработок в области микропроцессорных технологий, совершенствованию проводных и беспроводных каналов передачи информации появилась возможность управлять бытовым освещением удаленно.

    В качестве примера была освоена и оценена самая простая система умного дома для квартиры от компании Sonoff.

    Довольно удачно и практично получилось управлять светом со смартфона через каналы информации интернет.

    Выключатель света с дистанционным управлением

    Однако подключение умного выключателя от Сонофф требует наличия трех проводов в подрозетнике, а в старых зданиях везде проложено только два. Мне пришлось менять этот участок. Думал, что это не вызовет сложностей.

    Но от старого хозяина остался сюрприз. Пришлось прикладывать значительные усилия и смекалку для монтажа нового участка. В итоге выключатель света Sonoff с дистанционным управлением заработал нормально.

    Две последние методики я привел для того, чтобы вы могли сконцентрировать свои усилия на анализе разных способов управления домашним освещением, выбрать наиболее подходящий.

    Проходные двухклавишные выключатели, схема подключения которых требует хороших навыков электрика, являются не единственным средством решения подобных задач. Ищите оптимальный вариант под свои конкретные условия.

    Я же вам предлагаю дополнительно ознакомиться с материалами полезного видеоролика по нашей теме.

    Автор «Обо всем Это интересно» довольно просто и подробно преподносит полезную для новичков информацию.

    Напоминаю, что сейчас вам удобно поделиться своим мнением в комментариях или задать вопрос для его совместного обсуждения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
