Теплый пол под плитку из матов: пошаговый монтаж

В современных квартирах и загородных домах зачастую в качестве финишного напольного покрытия используют плитку, изготовленную из керамогранита.

Этот материал отличается высокой степенью устойчивости к разнообразным повреждениям, но имеет один недостаток – по такому полу нельзя ходить босиком, так как он очень холодный.

Решение проблемы – теплый пол под плитку маты. Разнообразие моделей, простота монтажа и долговечность конструкции сделали ее весьма востребованной и популярной.

Тонкий теплый пол

Для создания качественного эффективного подогрева уложенного напольного покрытия и равномерного распределения тепла в помещении современные производители выпускают несколько моделей оборудования.

Одна из самых результативных – маты теплого пола под плитку, оснащенные электрическими нагревательными элементами. Кабель, имеющий малое сечение, закреплен на специальной сетке, свернутой в рулон.

Особенность такой конструкции заключается в простоте монтажа и удобстве эксплуатации. Полноценный обогрев возможен благодаря максимальной приближенности матов к нижней поверхности плитки.

Тонкий пол под плитку не требует использования теплоизоляционных материалов и увеличения толщины стяжки.

Одножильные системы монтируют на поверхности бетонной стяжки, а двужильные на любом напольном покрытии. Основанием для такого устройства может служить не только цементно-песчаная стяжка, но и деревянные полы, ламинат или паркет.

Кабель одножильной конструкции укладывают так, чтобы начинались работы от установленного на стене термостата, и после завершения монтажа второй конец тоже подходил к нему.

Кроме того, такая система требует подготовки качественного теплоизоляционного слоя с использованием:

• пенополистирола;
• пенопласта;
• жесткой теплоизоляционной коробки.

Двужильный имеет в своем оснащении возвратную жилу и концевую муфту. Это позволяет осуществить подключение к терморегулятору только с одной стороны, оставляя второй конец кабеля в месте завершения укладки.

Монтаж

Способ укладки матов теплого пола под плитку зависит от типа полового покрытия. Если систему необходимо смонтировать на ламинате или паркете, то кладут двужильные конструкции, а при выполнении работ по поверхности бетонной стяжки следует использовать одножильные. Процесс монтажа включает в себя несколько последовательно выполняемых операций.

Начинают работу с составления плана укладки. Освободив помещение, поводят разметку и подготавливают основание. Бетонную стяжку следует тщательно очистить, заделать все обнаруженные дефекты, трещины, сколы, щели. Нанести слой грунтовки.

Определяют место установки терморегулятора и подготавливают место его крепления. В стене нужно сделать штробу для укладки кабеля и на высоте не менее 30 см от поверхности пола оборудовать место для установки распределительной коробки.

Укладка двужильного кабеля не требует дополнительной подготовки существующего напольного покрытия. На его поверхности раскатывают нагревательные маты, разрезав сетку в местах разворота кабеля или его поворота на 90°.

Уложенный мат точечно с помощью клеевого состава крепят к полу, а после его застывания всю поверхность конструкции покрывают плиточным клеем, распределив его тонким слоем. Это поможет защитить оборудование от нежелательных воздействий.

Клеевой состав необходимо использовать термостойкий, сделанный на основе эпоксидной смолы. Его наносят тонким слоем, не возвышающимся над кабелем.

Особенности поведения работ

Приступая к укладке напольной плитки нет необходимости заботиться о сооружении дополнительной стяжки. Кафель или керамогранит кладут непосредственно на теплый пол (мат с двужильным кабелем).

Монтаж системы теплого пола с использованием одножильной конструкции выполняется в строгом соответствии с установленным порядком проведения работ. Подробнее о работах смотрите в этом видео:

Первым делом потребуется подготовить место подключения системы, потом позаботиться от качественной теплоизоляционной подушки. Только после этого можно приступать к разметке, учитывая, что нагревательные маты необходимо укладывать, обеспечив отступ от стен не менее 10 см, а от радиаторов отопления – не менее 15-ти.

Раскраивать мат следует так, чтобы после укладки оба холодные конца подходили к блоку питания. Выполняя предварительную разметку, необходимо расположить термоматы так, чтобы они не попадали под стационарно расположенные мебельные конструкции и бытовую технику. Разрешается устанавливать на теплые полы мебель, установленную на ножки высотой 10 см. О том, как уложить на теплый пол плитку, смотрите в этом видео:

При раскрое нельзя повредить кабель, иначе вся система придет в негодность. Запрещается обрезать или укорачивать кабель. Если существует необходимость, то обрезать можно только провод питания.

Эффективность и функциональность системы во многом зависят от наличия терморегулятора и термодатчика. Он должен быть расположен внутри гофрированной трубки, которая находится в специально подготовленной штробе в полу и стене. Следует обязательно закрыть заглушкой конец гофры, чтобы обеспечить защиту кабеля от попадания пыли или влаги из раствора.

На загрунтованную поверхность основания укладывают термоматы, разрезав их соответственно плану раскладки.

Теплый пол и терморегулятор подключают к сети для проверки функциональности перед началом работ с плиткой, а полноценное подключение всей системы разрешается только после полного высыхания плиточного клея.

укладка матов, расчет и устройство

Краткое содержание

С давних времен люди укладывали на пол в туалетах и ванных комнатах кафельную плитку. Со временем ее сменил более современный материал из керамогранита. Однако оба этих отделочных материала объединяет одно свойство – они холодные на ощупь. Не очень приятно, разогревшись в горячей ванне, ступать босыми ногами на ледяную поверхность пола. Поэтому многие жильцы выступают в пользу электрического теплого пола, укладываемого под плитку.

Монтаж электрического мата под плитку

А оптимальным вариантом обогрева в данном случае станут электрические маты. Можно ли самостоятельно оборудовать систему теплого пола в отдельных помещениях квартиры или частного дома, какие для этого понадобятся материалы, и как правильно рассчитать их количество?

Разновидности нагревательных матов

Существует два типа нагревательных матов, помогающих создать атмосферу тепла и уюта в помещениях, где необходимо поддерживать повышенный уровень комфорта.

• Кабельные маты – это рулонный материал, предназначенный для обогрева пола. Их основу составляет одножильный или двужильный резистивный кабель, закрепленный змейкой на полимерной сетке. Некоторые производители для удобства снабжают сетку самоклеющимся нижним слоем. Нагрев поверхности пола осуществляется теплом, выделяемым проводником при прохождении тока. Воздух, нагретый у поверхности пола, поднимается вверх. В результате в помещении происходит воздухообмен, за счет чего и достигается комфортная температура.

  Кабельные маты

• Инфракрасные маты – это такой же рулонный материал. Однако состоит он не из кабеля, а из карбоновых стержней, прикрепленных к токоведущим проводам. Несмотря на отсутствие подложки, провода, расположенные по обеим сторонам стержней, придают материалу необходимую жесткость, облегчающую их укладку. Карбоновые стержни излучают инфракрасные волны, нагревающие не только поверхность пола, но и окружающие предметы, которые передают тепло воздуху.

  Инфракрасный мат

Укладка и тех, и других матов производится одинаково. Греющие элементы помещаются либо в бетонную стяжку, либо под плитку, где цементно-песчаную смесь заменяет плиточный клей.

Особенности монтажа матового пола

Кабельные маты – это идеальный теплый пол для укладки под плитку. Относительно невысокая стоимость материалов и простота монтажа делает их одним из самых популярных способов обогрева помещений, в которых скапливается большое количество влаги. Равномерный обогрев позволяет за короткое время создать необходимый микроклимат в ванной комнате, не допуская образования конденсата.

Укладка нагревательного мата

Устройство матов

Все кабельные маты делятся на два вида:

• одножильные;
• двужильные.

  Одножильный и двухжильный кабельный мат

Каждый из них имеет свои особенности монтажа и эксплуатации.

Маты с одножильным кабелем состоят из полимерной сетки, на которой уложен кабель определенного диаметра и с соблюдением определенного расстояния между петлями. Устройство таких матов заключается в единственной жиле, изготавливаемой из латуни, или другого материала. Сопротивление, возникающее в результате подачи электричества, способствует нагреву материала.

Строение одножильного кабеля

Безопасность при эксплуатации системы теплого пола достигается несколькими слоями изоляции, которой покрыта жила. Максимальная температура ее нагрева составляет порядка 80°С, однако изоляция способна выдерживать более интенсивный нагрев.

Устройство одножильного кабеля влияет на срок его эксплуатации, увеличивающийся или уменьшающийся в зависимости от интенсивности нагрева. Это означает, что со снижением температуры нагрева значительно увеличивается срок службы кабеля.

Но в таком случае для поддержания оптимальной температуры в помещении придется увеличить расход материала.

Двужильные маты состоят из такой же полимерной сетки, на которой закреплен кабель, состоящий из двух жил. Его устройство существенно увеличивает нагревательную мощность системы.

Схема двухжильного греющего кабеля

Несмотря на то, что в процессе монтажа и эксплуатации одножильных и двужильных систем теплого пола существенной разницы не заметно, подключить второй вариант гораздо проще. Двужильные маты подключаются путем замыкания между собой контактов на концах кабеля. Подключение одножильных систем осуществляется путем подвода двух холодных концов кабеля.

Устройство нагревательных матов

Самостоятельная укладка матов

Весь процесс монтажа электрического теплого пола состоит из нескольких этапов.

• Составляются расчеты мощности нагревательных элементов, требующейся для сохранения в помещении оптимальной температуры.
• Выбирается модель системы теплого пола, соответствующая параметрам площади помещения.
• Подготавливается место для термостата и датчика температуры.

  Поэтапная установка нагревательных матов

Как рассчитать мощность системы

Укладка электрического теплого пола под плитку, чаще всего, подразумевает использование системы лишь в качестве дополнительного обогрева. В этом случае расчеты производятся на основе усредненных значений:

• для обогрева кухни и другого жилого помещения требуется 110-150 Вт/м²;
• для ванных комнат и санузлов – 140-150 Вт/м².

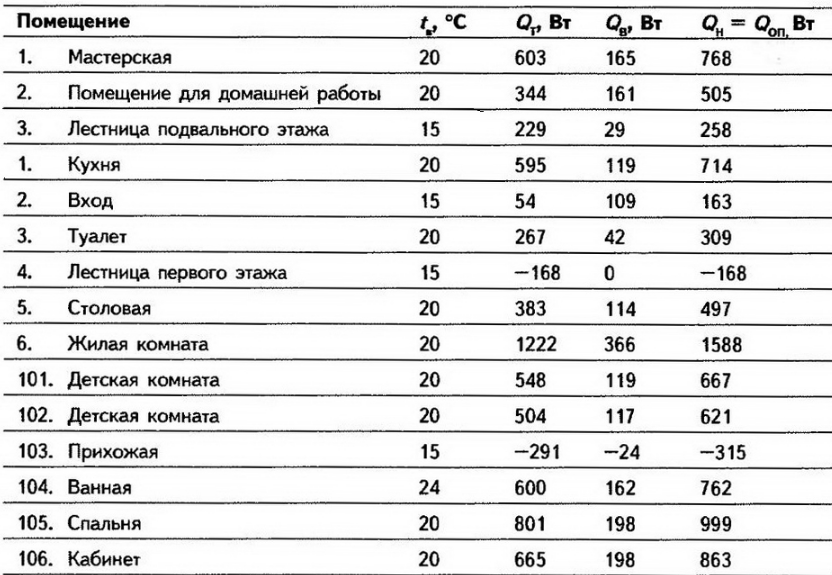

  Таблица расчета мощности теплого пола

При выборе между одножильными и двужильными системами теплого пола важно учитывать их устройство и температуру в помещении, которая будет наиболее комфортной для каждой конкретной семьи. Хотя требуемую температуру могут поддерживать обе системы, устройство двужильных позволяет достигать ее гораздо быстрее.

Как произвести монтаж кабельного мата

В состав электрических систем теплого пола входит три составляющих:

• греющий элемент;
• терморегулятор;
• датчик температуры.

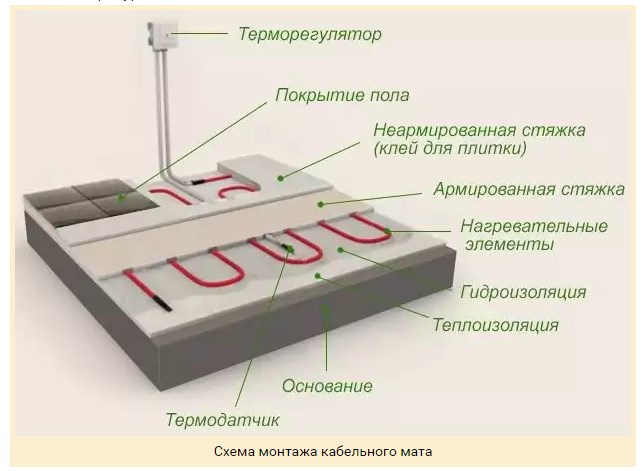

  Схема монтажа кабельного мата

Укладка матов производится на ровное основание. Причем в данном случае маты могут укладываться непосредственно на старую кафельную плитку. Если же в качестве основания выступает черновой пол, на него необходимо уложить теплоизоляцию, к примеру, листы пенополистирола, и демпферную ленту по периметру. Это позволит использовать систему более рационально, не тратя энергию на обогрев нижнего бетонного перекрытия.

Кабельные маты нельзя укладывать под мебель, если она стоит не на ножках, а также под бытовую технику, так как при нагревании тепло не сможет подняться вверх и вернется к кабелю, что приведет к перегреву системы и выходу ее из строя. Укладывать маты под плитку следует, отступая от стен и мебели 15-20 см.

Плюсы и минусы нагревательных матов

Укладывать матовый пол начинают с монтажа терморегулятора. Для этого в стене специальной насадкой на дрель высверливают круглое отверстие и штробят канавку к полу. В канавку вкладывают шланг датчика температуры, предварительно надев на него гофру. Следует учитывать, что в эту же канавку будут помещаться и провода системы теплого пола.

Технические характеристики кабельных матов

Перед укладкой матов проверяют их работоспособность. Для этого с помощью тестера измеряется сопротивление жил и изоляция.

Показатель первого должен соответствовать паспортным параметрам с допустимой погрешностью на уровне 5-10%. Показатель измерения изоляции должен соответствовать бесконечности.

Теперь раскатывают маты, начиная он стены, на которой установлен терморегулятор. Дойдя до противоположной стены, сетку разрезают, не повреждая кабеля, и поворачивают мат в нужном направлении. В помещениях со сложной геометрией можно срезать кусок сетки, освободив кабель, и уложить его отдельно также в виде змейки.

Установка датчика температуры для кабельного мата

Когда укладка матов завершена, греющие элементы повторно тестируют, а затем устанавливают датчик температуры. Для этого необходимо проложить штробу от стены по полу размером не менее 0,5 м. Важно, чтобы шланг датчика располагался не возле одного отрезка кабеля, а между двумя.

Таким образом, показания датчика будут наиболее полно отражать текущую ситуацию. Конец шланга, находящийся в полу, защищается изоляцией от попадания плиточного клея. В конец шланга, заведенного в терморегулятор, вставляется непосредственно сам датчик.

Если на нижней стороне матов нет самоклеющегося слоя, маты закрепляют на полу малярным скотчем, скобами или гвоздями, прибивая ими сетку.

Далее провода матов заводятся в монтажную коробку и подключаются к соответствующим клеммам, а затем проводится тестовое включение системы. Согласно существующим нормам, допустимая температура теплого пола должна составлять 30°С, поэтому на терморегуляторе необходимо выставить именно такой параметр.

Подключение кабельного мата к термостату

Убедившись в исправной работе электрического теплого пола, можно укладывать плитку на клей, специально предназначенный для таких систем. Клей можно наносить непосредственно на маты, однако во избежание повреждения кабеля, его желательно защитить армирующей сеткой.

Следует помнить, что укладывать плитку на маты можно при условии увеличения расхода плиточного клея. Поэтому толщина покрытия вместе с клеем должна превышать 2 см. А эксплуатировать систему теплого пола можно лишь после полного высыхания клея.

Как уложить инфракрасные маты

Отличительной особенностью матов с карбоновыми стержнями является высокая стоимость и сложность подключения. А их преимущество заключается в том, что они могут укладываться без учета расстановки мебели, так как инфракрасные элементы способны самостоятельно снижать интенсивность нагрева при перегрузках системы.

Схема монтажа инфракрасного мата

На черновое основание необходимо уложить теплоизолирующий материал с металлизированной поверхностью. Далее можно приступать к раскатыванию матов, разрезая их при необходимости между двумя стержнями. При этом разрезать можно только один проводник.

По завершению укладки, с разрезанных проводников снимается изоляция. Далее в ход идут заглушки, надеваемые на проводники, не участвующие в подключении. Соединение остальных осуществляется при помощи контактов, после чего их заводят в терморегулятор.

Укладывать плитку на инфракрасные маты нужно точно так же, как и на кабельные.

Видео: Подключение инфракрасной пленки

выбор и укладка электрической системы

Особое внимание при обустройстве жилплощади нужно уделить организации эффективной системы отопления. Большую популярность приобрел теплый пол (маты под плитку), который из года в год становится все более распространенным и доступным. Плитка при этом отличается высокой теплопроводностью, что обеспечивает равномерный нагрев поверхности и хорошую теплоотдачу. Теплый пол под ней будет работать эффективно с минимальным потреблением электрической энергии.

Что такое термоматы

Широко распространенные в последние несколько лет термоматы представляют собой систему гибких нагревательных элементов в виде рулонов. Такие теплые полы имеют специальный тонкий кабель в качестве основы. Тепло от него начинает выделяться при прохождении электротока.

Кабель такой отопительной системы закрепляется на сетке из стеклоткани. Это уже практически готовый фрагмент отопительной системы полностью готовый к применению. Чтобы смонтировать теплый пол под плитку, остается только разместить все маты по поверхности. Дополнительно выполняется установка терморегулятора.

Плюсы и минусы использования

Электрические маты для теплого пола обладают рядом преимуществ, но при этом они не лишены недостатков. Обязательно ознакомьтесь с ними, прежде чем заказать такую систему под плитку. Термоматы имеют следующие достоинства:

1. при укладке отсутствует большое количество слоев, благодаря чему высота пола практически не увеличивается;
2. монтаж является относительно легким, не требующим от исполнителей особых навыков;
3. можно легко рассчитать количество требуемых материалов;
4. основа изготавливается из экологичных материалов;
5. покрытие (включая состоящее из плиток) прогревается быстро;
6. регулировка температуры в помещении осуществляется в автоматическом режиме;
7. кабель на мате уже уложен нужным образом, что сокращает время на монтаж системы теплого пола;
8. основание выполняет роль армирующей сетки;
9. нет нужды выполнять дополнительную стяжку.

Как и любая другая отопительная система, нагревательные маты под плитку имеют несколько недостатков:

• высокая стоимость отопления;
• использовать такую систему теплого пола можно только после того, как основание полностью высохнет, — на это уходит около 1 месяца;
• далеко не каждая электрическая сеть способна выдержать дополнительную нагрузку.

Разновидности нагревательных матов

Термоматы под плитку бывают одно- и двухжильными. При равной мощности первые обходятся дешевле вторых примерно на 10-15%. Также есть разница в силе электромагнитного поля, которая у двухжильных электрических систем намного меньше. Поэтому их рекомендуют для укладки в помещениях, для которых действуют более высокие санитарные нормы, например спальнях, детских комнатах.

Параметры выбора

Перед тем как отправиться за покупкой матов, необходимо уточнить некоторые моменты, связанные с дальнейшим использованием комнаты.

Основные параметры выбора можно выделить в такие группы:

1. Напольное покрытие, которое будет использоваться в комнате;
2. Какую укладку, сырую или сухую, можно использовать;
3.  Допустимо ли использование матов в соответствии с требованиями электробезопасности.

Так же, для правильного выбора и дальнейшей хорошей работы теплого пола, необходимо сделать следующие расчеты и планы:

• Сперва рисуется план комнаты, на котором обязательно нужно указать предметы, установленные стационарно ( ванна, туалет и т.д.)
• Далее, исходя из плана комнаты, определяется площадь, которую будет занимать непосредственно теплый пол. Эта площадь будет рассчитываться так: S всей комнаты-S занятого пространства. В S занятого пространства включают все тяжелые предметы мебели, стационарные предметы (например площадь всей комнаты минус площадь занимаемая шкафом, диваном, кроватью)
• После всех расчетов выбирается модель с размерами, которые соответствуют расчетному значению, или близки к нему.

Монтаж системы

Нагревательный мат под плитку для теплого электрического пола включает в себя кабель толщиной 3-4 мм, который устанавливают на стеклянную основу. Последняя выполняется в виде сетки с клеящейся поверхностью. Затем всю систему подключают посредством проводов к терморегулятору для более эффективного применения термоматов. Мощность системы зависит от производителя и модели.

Укладка теплого пола

Тонкокабельные греющие элементы кладут на старый кафель или готовую стяжку. Такой теплый пол оптимален для укладки под плитку тем, что во время монтажа клей, на который сажают кафель, проникает в стекловолоконную сетку-основу и надежным образом схватывается с ней. В результате сетка берет на себя дополнительную нагрузку (армирующую). При этом если одножильные термоматы укладываются на подготовленную стяжку толщиной 3-5 см, то двухжильные можно укладывать почти под любое финишное покрытие.

Терморегулятор и датчик температуры

Укладывают термоматы от стены, на которой будет размещен терморегулятор, дойдя до противоположной стены, а также для обхода препятствий сетку разрезают, а мат поворачивают в нужную сторону вокруг кабеля. Датчик температуры предварительно укладывают в гофрированную трубку, после чего устанавливают в слой плиточного клея. Трубку потребуется уложить в штробу. Данное устройство устанавливается недалеко от термоматов, но ниже его уровня.

Укладка плитки

Квалифицированный мастер может сразу после монтажа теплого пола приступить к укладке плитки, предварительно проверив сопротивление термоматов. Новичку рекомендуется вначале выполнить заливку уложенной системы плиточным клеем. Это нужно сделать во избежание повреждения поверхности пола при укладке кафельных плиток на маты. Клей выберите на основе эпоксидной смолы, так как он хорошо переносит высокие температуры.

Клей для заливки тонкокабельных термоматов разводится до консистенции сметаны и густо наносится на уложенную сетку из стекловолокна. Делается это так, чтобы не оставить пустот и воздушных прослоек. Толщина образовавшегося клеевого покрытия для плитки должна составлять меньше 2,5-5 мм. После этого остается дождаться, когда клеевой раствор высохнет, а затем займитесь укладкой плитки. Благодаря таким нехитрым действия зимой дома будет тепло.

монтаж кабеля, как правильно уложить, тонкости укладки

Оснащение дома теплыми полами уже давно вошло в привычный элемент ремонта. Выделяют два способа укладки и создания теплых полов: один из них основан на циркуляции воды в системе отопления, а второй – на применении электричества.

На сегодняшний день электрический способ обогрева пола признан самым экономичным, а эффективно реализовать эту возможность позволяют нагревательные маты. Этот материал прост в укладке и обслуживании, оснащен регуляторами и является самостоятельной системой отопления.

Что такое нагревательный мат

Мат для теплого пола представляет собой сетку из стекловолокна с закрепленным на ней тонким электрическим кабелем. Благодаря тонкости сетки нагревательные маты не требуют дополнительной стяжки для пола, а волнообразно распределенный по сетке кабель равномерно обогревает всю поверхность под покрытием. Мат укладывается непосредственно в плиточный клей, тем самым не увеличивая толщину пола.

Температура нагревания регулируется встроенными датчиками и терморегуляторам, выведенными на поверхность.

Виды нагревательных матов

По конфигурации нагревательные маты могут быть одножильными и двужильными:

• Одножильный состоит из одного греющего проводника, что доставляет некоторые неудобства при монтаже. Полотно мата приходится разворачивать на площади покрытия так, чтобы подвести конец кабеля обратно к терморегулятору. Одножильные маты имеют повышенную степень электромагнитного излучения, поэтому стелить их рекомендуется только в помещениях, где проводят не так много времени. Это может быть ванная комната или коридор.
• Двужильные маты состоят из двух проводников, имеют закольцованную конфигурацию, что значительно упрощает монтаж пола. Два кабеля (греющий и токопроводящий) расположены на сетке таким образом, что их концы изначально выходят к термостату.

Такая конструкция позволяет снизить электромагнитный фон, подходит для спален и гостиных, но имеет более высокую цену.

Преимущества матового нагревателя

Нагревательный мат по своим характеристикам значительно превосходит любой другой вид утеплителей пола:

• Простота укладки. Сетка, на которую закреплен электрический кабель, имеет стандартные размеры в ширину, продается и транспортируется в рулонах. На подготовленную поверхность сетка раскладывается по принципу разворачивания ковра, что существенно облегчает процесс монтажа. Кабель на полотне расположен и зафиксирован равномерно, благодаря чему тепло по полу будет распределено без «пробелов». Нагревательный мат достаточно тонок, не требует дополнительной стяжки пола и не увеличивает высоту напольного покрытия. Сама сетка является армирующим элементом пола.
• Удобство в расчетах. Не нужно высчитывать длину кабеля и распределять его по поверхности. Достаточно соотнести размеры помещения и полотна сетки, отмерить необходимую длину и количество полос. Нагревательный мат укладывается непосредственно под плитку, за счет чего поверхность быстро нагревается. Терморегуляторы позволяют автоматически устанавливать комфортную температуру.
• Экологически безопасный материал сетки – стекловолокно. Двужильные конструкции нагревательных матов имеют максимально низкий уровень электроизлучения.

Особенности монтажа

Нужно знать следующее:

• Начинать укладку нагревательных матов на поверхность пола следует с составления плана монтажа. После этого тщательно очищается поверхность, и делается разметка. Кабельный мат можно укладывать как на старое полотно пола, так и на бетонную стяжку. В последнем варианте проверяют поверхность на отсутствие дефектов, сколов и трещин, наносят грунтовку. На черновой пол будет не лишним уложить теплоизоляцию, чтобы система обогрева работала на подачу тепла только вверх, а не в нижний слой бетона.
• Определяется и фиксируется место терморегулятора – точка, от которой будет производиться разворачивание мата. Оборудуется место для установки распределительной коробки, крепежа термостата. Эти детали системы должны располагаться не ниже 30 см над уровнем пола.
• После установки термостата от рулона отматывается нужная по длине часть материала и укладывается на разметку. Сетка отрезается по нужной длине, а кабель перекидывается на вторую и последующие полосы.

Следует учитывать, что разрезать можно только саму сетку, оставляя кабель в неповрежденном виде, а при укладке следить, чтобы кабель не пересекался, иначе не избежать замыкания.

• После того как кабель распределен по поверхности пола, следует проверить его работоспособность. С помощью тестера проверяется сопротивление и изоляция. Если все в порядке, систему можно включить и дать ей нагреться. Тепломаты нагреваются достаточно быстро и держат температуру, регулируемую термостатом.
• Убедившись, что система работает исправно, можно приступать к укладке плитки. Специалисты рекомендуют нанести на всю поверхность пола термостойкий плиточный клей, который будет выдерживать высокую температуру. Достаточно, чтобы слой клея покрывал промежутки между кабелем. Укладка плитки производится по стандартной технологии прямо на поверхность нагревательного мата (без стяжки).

Терморегулятор

Эффективность работы напольного мата во многом зависит от правильной установки терморегулятора. Термодатчики защищают кабель от перегрева и позволяют устанавливать нужную температуру. Установка терморегулятора предполагает создание специальной выемки в стене и на полу, куда будет помещаться провода тепломата.

Вся система термодатчика должна быть хорошо изолирована от попадания влаги и пыли.

Терморегуляторы могут быть как простейшими – электронными, так и со встроенной программируемой системой.

Советы по выбору

Основные критерии выбора нагревательного мата – это мощность обогрева и площадь поверхности. Заранее рассчитайте параметры помещения и количество необходимого материала. Нагревательные маты лучше всего подходят под керамическую плитку или керамогранит. Другие материалы могут не выдержать высокой температуры, в результате чего быстро выйдут из строя.

По отзывам покупателей, нагревательные системы для пола значительно экономнее, чем радиаторы и печи. А нагревательные маты превосходят свои аналоги по простоте и легкости укладки.

Ответы на многие вопросы по установке теплого пола смотрите в следующем видео.

Укладка матов теплого пола под плитку

Теплый пол — это надежная и долговечная система, которая используется обычно для дополнительного обогрева помещений.

Для ее устройства можно использовать термоматы, состоящие из кабеля, расположенного на сетке.

Укладка матов теплого пола под плитку — это достаточно простой процесс, с которым можно справиться самостоятельно.

Материалы и инструменты

Помимо самого комплекта теплого пола для монтажа понадобятся:

• цемент, песок, известняк или гранит и вода в том случае, если необходимо сделать бетонную стяжку;
• теплоизоляционный материал;
• плитка;
• плиточный клей — существуют специальные составы, которые предназначены для использования именно при монтаже теплого пола;
• затирка.

В качестве теплоизоляционного материала можно использовать пенофол. Несмотря на свою небольшую толщину, он оказывается достаточно эффективным. Для более серьезной теплоизоляции применяют пенополистирол и другие теплоизоляционные листовые материалы.

Для монтажа термоматов понадобится стандартный набор инструментов — плоскогубцы, отвертки, перфоратор, рулетка. Также необходимо взять емкость для замешивания бетона, уровень, правило и зубчатый шпатель.

Принцип эксплуатации

Теплый электрический пол — это система обогрева, которая может использоваться в качестве основной или дополнительной отопительной системы. Термоматы чаще выполняют вспомогательную роль, обеспечивая максимальный комфорт. При этом за обогрев помещения отвечают в первую очередь стандартные батареи отопления.

Теплый пол на матах

Теплый пол потребляет большое количество энергии. Именно поэтому он подходит в первую очередь для использования в качестве дополнительной системы обогрева. Чтобы снизить затраты, его можно выключать, когда в его работе нет необходимости.

При использовании электрического теплого пола можно регулировать температуру и менять режим работы.

Размещение и схема монтажа матов теплого пола под плитку

Теплый пол состоит из трех слоев:

• теплоизоляционный материал;
• маты;
• плитка.

Маты не нужно укладывать в тех местах, где будут располагаться шкафы и тумбы. Если не соблюдать это правило, они будут перегреваться. При укладке матов нужно отступить от стен и стационарных конструкций 5 см, от бытовых приборов и приборов отопления — 10 см. Нагревательные элементы могут располагаться под мебелью на ножках — воздух в этих местах свободно циркулирует, и перегрева не произойдет.

Общая схема монтажа теплых полов

Перед тем, как приступать к работам, нужно сделать чертеж, обозначив схему монтажа матов. Чаще всего их просто укладывают параллельно, при этом возле стены полотно аккуратно разрезают и поворачивают на 180 градусов. Процедуру повторяют до тех пор, пока не дойдут до конца помещения.

Греющий кабель также можно отделить от сетки, чтобы на некоторых участках расположить его на полу в произвольном порядке.

Варианты монтажа водяного теплого пола под плитку вы можете посмотреть на нашем сайте.

С порядком монтажа инфракрасного теплого пола под плитку вы можете ознакомиться тут.

Пошаговая инструкция по укладке водяного теплого пола под плитку представлена в этой теме.

Варианты установки под плитку

Есть два варианта монтажа термоматов под плитку:

• установка в стяжку;
• укладка на стяжку.

В первом случае после укладки на пол термоизоляции над ней располагается система обогрева, а затем сверху заливается слой стяжки. После этого монтируется плитка.

Второй вариант предполагает, что плиточный клей кладется прямо на маты теплого пола. При этом под ними располагается стяжка, выполнение которой позволяет подготовить ровное основание, и слой теплоизоляционного материала.

Укладка электрического теплого пола на стяжку

Укладка матов теплого пола на стяжку проходит в пять этапов:

• сначала подготавливается основание;
• затем укладывается слой теплоизоляционного материала;
• поверх него укладываются маты;
• ставится терморегулятор;
• монтируется плитка.

Первым делом надо убрать старое напольное покрытие. Если под ним располагается ровное основание, достаточно очистить его от загрязнений и зашпаклевать трещины и другие углубления.

Электрический пол на стяжку

Но в большинстве случае лучше выровнять основу для укладки теплого пола, выполнив бетонную стяжку. Тщательная подготовка основания — залог долгой службы системы. Если оно будет неровным, постоянные воздействия, которые будут вызывать деформацию матов, могут вывести их из строя.

После этого надо уложить теплоизоляционный материал. При этом нужно сделать отступы от стен в размере 5 см, от отопительных и бытовых приборов — 10 см. С нижней стороны пенофола располагается самоклеящийся слой, поэтому его нужно просто уложить и заклеить стыки между листами материала специальным отражающим скотчем.

Перед тем, как укладывать маты, нужно определить, где будет находиться терморегулятор. Он должен располагаться таким образом, чтобы к нему всегда был обеспечен быстрый и удобный доступ. Укладка матов теплого пола не вызывает больших трудностей.

Стяжка под теплый пол

Греющий кабель в них закреплен таким образом, что витки располагаются на нужном расстоянии друг от друга. Маты нужно аккуратно разрезать на куски, соответствующие размеру комнаты, и располагать их на полу последовательно один за другим. Их крепят с помощью монтажного скотча, предназначенного специально для фиксации систем теплых полов.

Термодатчик надо поместить в гофротрубу и расположить между витками кабеля неподалеку от стены. Такое расположение позволит заменить его в случае поломки с минимальными усилиями. Защита из гофротрубы сведет риск повреждения датчика к минимуму. После установки его нужно соединить кабелем, под который необходимо проштробить канавку, с терморегулятором.

Затем надо проверить работу электрического теплого пола, подав на кабель напряжение и измерив тестером сопротивление. Его величина должна соответствовать значению, указанному в паспорте теплого пола, составленном производителем.

После этого остается только нанести клей и положить на него плитку. Этот процесс ничем не отличается от монтажа такого покрытия на любое другое основание.

Чтобы плитка ложилась ровно, нужно использовать пластиковые крестики. Когда работы будут закончены, швы надо затереть раствором.

Применение в помещениях

Дополнительный обогрев с применением термоматов используют в ванных комнатах, санузлах, на кухнях, в бассейнах и других помещениях с холодными полами.

Такие отопительные системы обладают рядом преимуществ:

• благодаря тому, что нагревательный кабель не контактирует с атмосферой, они не сушат воздух в помещении;
• за счет надежной изоляции электрические теплые полы можно применять в помещениях с любой влажностью;
• благодаря тому, что нагревательные элементы спрятаны в пол, увеличивается полезная площадь комнаты.

Помимо термоматов часто применяются электрические кабели. Они хорошо подходят в тех случаях, когда теплый пол должен выполнять роль основной отопительной системы — к примеру, в загородном доме. Главное в такой ситуации — выбрать достаточно мощный термокабель, который обеспечит хороший прогрев помещения.

Теплый пол на основе термоматов — это эффективная и долговечная система, которая хорошо подойдет для дополнительного обогрева помещения. Она обеспечит комфорт и защитит ноги от переохлаждения. Термоматы достаточно просты в монтаже, и с их укладкой и подключением к электросети можно справиться своими силами.

Маты теплый пол под плитку: Характеристика, применение и монтаж

В современном мире идеальным вариантом в утеплении пола, является электрическая и водяная система обогрева. Обе эти конструкции одинаково создают комфорт в помещении. Но сконструировать водяную модель самостоятельно задача не из легких. В этом случае понадобятся дополнительные финансовые расходы на разрешение установки, а так же навыки и опыт в монтаже. Поэтому для новичков более предпочтительно выбрать для теплого пола маты электрической системы.

Но прежде чем отдать предпочтение этой конструкции для обогрева пола, стоит ознакомиться с ней более подробно. А так же узнать на какие разновидности она подразделяется.

Обогревающий мат и его разновидности

Для облегчения монтажа теплого электрического пола, производители создали упрощенный вариант обогрева с помощью матов. Эта конструкция состоит из стекловолоконной сетки, в которой встроены электрические провода. При таком варианте монтаж утепления пола можно провести в достаточно короткое время, так как не нужно будет самостоятельно проектировать кабеля в бетонную стяжку. Для того чтобы утеплить необходимые участки помещения, достаточно будет расстелить этот материал под напольное покрытие.

Одножильный и двухжильный кабельный мат

Подразделяются эти маты на два вида: одножильные и двужильные. Поэтому прежде чем приступить к монтажу, нужно узнать их характеристику и предназначение.

Одножильный

Этот мат по цене более экономичен, так как состоит из одного теплового проводника. Укладывается он на заранее подготовленную стяжку и способен максимально обеспечить теплом всю поверхность помещения. Но он излучает электромагнитные лучи, которые хоть и входят в стандартные нормы, но все — же способны повлиять на здоровье человек. По этим причинам его не рекомендуется применять в более посещаемых комнатах. Их применяют в основном для обогрева пола в коридоре, прихожих и в ванных комнатах.

Одножильный

Двужильный

Двужильные маты стоят дороже, чем одножильные, но и преимуществ у них значительно больше. У этих моделей в стекловолоконную сетку встроены сразу два кабеля, один греющий и второй токопроводящий. За счет этого конец второго провода не нужно проводить к терморегулятору, что упрощает сам процесс монтажа. Установить матовый теплый пол можно под любое финишное покрытие.  А так же за счет минимального электромагнитного излучения, их можно применять для обогрева пола в любом помещении, в том числе и в детских комнатах.

Двужильный

Рассмотрев варианты нагревательной конструкции и ознакомившись с характеристиками, нужно так же подчеркнуть ее преимущества по сравнению с другими обогревающими методами.

Преимущества стекловолоконной сетки

Как уже было сказано, производители учли все технологичные требования для конструкции обогревающих матов, в том числе и ширину шага кабеля. Так какие же еще они имеют преимущества по сравнению с другими методами обогрева пола в помещении? К главным достоинствам стекловолоконной сетки относя:



1. Мощность конструкции составляет от 160 до 180 Ватт на один квадратный метр, а это намного выше, чем у стандартной электрической системы. Поэтому этот вариант позволяет значительно сэкономить на употреблении электроэнергии.
2. Повышенная мощность так же способствует быстрому нагреванию помещения.
3. Небольшая толщина матов не влияет на высоту помещения, что позволяет их применить в здании с низкими потолками.
4. При использовании этой конструкции, можно самостоятельно регулировать температуру в помещении.
5. Стекловолоконная сетка может сочетаться с любым напольным покрытием.

Рассмотрев преимущества нагревательных матов, так же стоит ознакомиться с особенностями предварительных работ, которые проводят перед основным монтажом конструкции.

Особенности предварительных работ

Несмотря на то, что установить нагревательную стекловолоконную сетку можно без помощи специалистов, подойти к процессу монтажа стоит тщательным образом. Совершенные ошибки на начальном этапе, в итоге могут привести к не поправимым последствиям, вплоть до выхода матов из строя. Поэтому прежде чем приступить к монтажу, необходимо выполнить следующие действия:

1. Составить схему расположения обогревающей системы отопления. Здесь нужно учитывать расположение габаритной мебели и электрических приборов, так как под них нельзя устанавливать обогревающие маты.
2. Определившись с местом расположения терморегулятора, в стене и у основания пола нужно сделать углубление для контакта соединительных проводов и датчика температуры.
3. По требуемой технологии установить датчик.
4. Черновой пол следует подготовить тщательным образом, очистив его от мусора и пыли. Для лучшего скрепления всей конструкции плиточным клеем, его так же рекомендуется прогрунтовать.

Предварительно выполнив эти работы, можно будет приступить к самому процессу монтажу теплого пола в матах.

Монтаж обогревающих матов

Перед тем как приступить к установке стекловолоконной сетки, необходимо на основание помещения перенести схему расположения обогревающей системы. Затем по всей ее площади нужно раскатать рулоны матов кабелем вниз, методом змейки. При этой работе могут понадобиться ножницы, так как в следующих случаях маты придется разрезать:

• при поворотах обогревающего материала;
• если на пути от одной стены к другой появляются препятствия;
• при сложной геометрии помещения.

Здесь важным элементом считается осторожность в работе, так как при раскройке стекловолоконной сетки, нельзя допустить повреждения кабелей.

После того как маты будут размещены по всей поверхности пола, их необходимо скрепить любым способом, так как только в этом случае они останутся не подвижны. Для скрепления используют плиточный клей или жидкие гвозди. После того как маты зафиксируются, можно приступить к монтажу напольного покрытия.

Технические характеристики кабельных матов

Несмотря на то что, обогревающие маты можно сочетать с любым напольным покрытием, по рекомендациям специалистов оптимальным решением будет для теплого пола маты под плитку. В этом случае стекловолоконная сетка будет находиться в толщине клея, что позволит избежать конструкции дополнительной стяжки. Поэтому высота пола практически не измениться. Так же, когда используют такой метод, сначала нагревается плитка, а уже от него кафель. За счет этого в помещении вы всегда сможете добиться комфортной температуры пола.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

Какой теплый пол под керамогранит лучше выбрать и произвести укладку

Сегодня, керамогранит на строительном рынке считается популярным материалом для финишной отделки полов, особенно у владельцев коттеджей. Ведь интерьер помещения с данным половым покрытием смотрится современно и эстетично.

Керамогранит — это прочное искусственное отделочное изделие, которое выпускается в плитках разного размера и текстуры. Изготавливается из каолиновой или иллитовой глины — основной компонент, под высоким давлением.

Сформированные формы проходят обжог под температурой около 1300 градусов.

Отличается гранит от керамической плитки технологическим процессом, обработка происходит при значительно больших температурах.

Плюсы и минусы керамогранита

Керамогранит помимо удобства и практичности, ещё отвечает последним тенденциям моды.

Плюсы данного материала:

• большой срок годности — по сравнению с керамической плиткой или ламинатом;
• высокая прочность — может выдерживать нагрузку в несколько сотен кг на 1 см2;
• экологически чистое изделие — подтверждается это его составом: глина, полевой шпат, каолин, кварцевый песок;
• не требует особого ухода — протирка мокрой тряпкой;
• возможно использовать для облицовки как внутри помещения, так и с внешней стороны;
• устойчив к влажности и изменениям температуры;
• много текстур и цветовых оттенков — это позволяет подобрать изделие к любому интерьеру.

Кроме того, материал не сложен в укладке, хорошо прогревается и легко распространяет полученное тепло по помещению.

Главный минус — обладает низкой температурой. Но эта проблема решаема, если положить под плиты систему «тёплый пол». Керамогранит скользкий, особенно когда на него попала вода, поэтому он не рекомендован для кухни и ванной. Кроме того, материал не из дешёвых, но эта цена оправдана, и компенсируется в процессе эксплуатации.

Как выбрать керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели. Нужно учесть особенности нагревательной конструкции и характеристики покрытия.  Мастера советуют обращать внимание на следующие моменты:

Стоит сказать, что некоторые модели плиток имеют особенности при укладке. Касается это клеящих составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в работе устройства.

Как сочетаются разные виды тёплых полов с керамогранитом?

При оборудовании тёплого пола покрытого керамогранитом, встаёт вопрос — какое отопление лучше для укладывать под данный материал?

Любой вид можно класть под гранитную плитку, главное соблюдать некоторые правила.

Смотреть видео

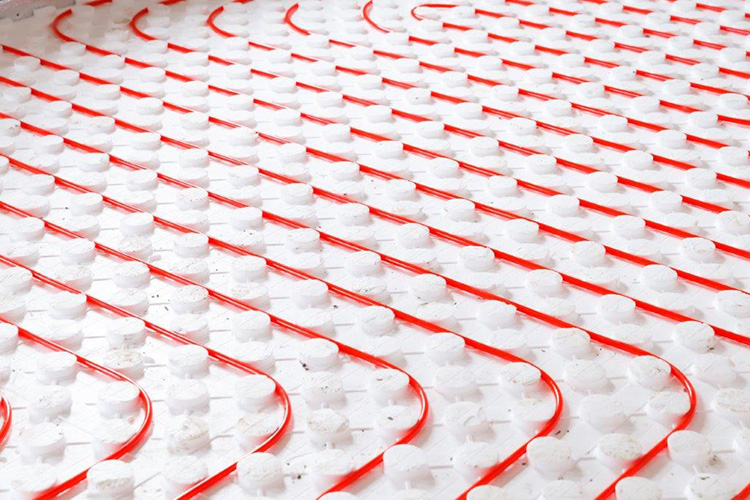

Водяной тёплый пол

Монтаж водяного пола под керамогранит — популярный вариант, особенно в частных домах. В квартирах сложность установки данной конструкции заключается в подсоединение к общей отопительной системе, и в подъёме высоты пола. Теплоносителем служит эмульсия или вода, которая циркулирует в трубах.

Плюс такой системы в экономичности, поэтому часто устанавливается в комнатах большой площади. Несмотря на достаточно продолжительный по времени монтаж, он не сложный, зато в итоге получается полноценный обогрев.

Недостаток — дороговизна, установка такой конструкции не возможна без капитального ремонта, и существует необходимость в постоянном профилактическом осмотре.

А в случаи течи, последствия могут быть серьёзными, которые потребуют крупных денежных вложений, ведь подобраться к месту дефекта через керамогранит будет сложно.

Пирог водяного пола под керамогранит состоит из нескольких слоёв:

• черновой пол;
• материал гидро и тепло изоляции;
• армированная сетка;
• отопительный контур;
• чистовая стяжка;
• напольное покрытие — керамогранит.

Как уже говорилось выше, монтажные работы под силу осуществить самостоятельно. Большая часть конструкции занимает теплоизоляционная подложка и стяжка.

При установке на черновую поверхность, минимальный слой бетона 45 мм, так как 25 мм диаметр труб, а 20 мм необходимо на полноценное их закрытие. Чтобы снизить нагрузку на конструкцию в раствор рекомендовано добавлять пластификатор.

Электрический кабельный пол

В отличие от водяной конструкции, в электрическом тёплом полу нагревательные элементы не такие толстые. Кроме того, есть модели которые укладываются в стяжку, а есть прямо под половое покрытие.

Пирог данной конструкции, это наличие:

• первичного пола или стяжки;
• теплоотражающего материала;
• термоплёнки;
• полиэтиленовой плёнки;
• гипсокартона;
• слоя плиточного клея;
• керамогранита.

В первую очередь внимание при укладке электрического тёплого пола под керамогранит нужно уделять защите системы от попадания влаги.

При наличии тонкой стяжки, рекомендовано добавлять в раствор пластификатор, или нанести на поверхность эпоксидную грунтовку повышающую влагостойкость.

Важный момент при обустройстве электрической конструкции — фольгированная прослойка. Основной минус — бетонная стяжка, которая существенно уменьшает высоту помещения.

Существуют следующие разновидности электрических кабельных полов: греющий кабель и термоматы, которые стелются под определённый слой стяжки:

1. Толщина 50 мм — здесь применяется греющий кабель, он заливается бетонной стяжкой. Преимущество данного устройства — доступность изменения шага укладки, что позволить установить разную мощность, на разных участках. Отопительная коммуникация может быть как основным источником обогрева, так и дополнительным. Для сокращения теплопотерь требуется укладка теплоизоляционного материала с отражающим слоем. Это сократит расходы на электроэнергию, и повысит качество работы устройства.

При укладке такого пирога под керамогранит необходимо соблюдать толщину стяжки. Размер больше 50 мм приведёт к увеличению расходов на энергию, также ухудшится теплопроводность. При стяжке менее 30 мм образуется тепловая зебра — наличие холодных и горячих участков на поверхности пола.

Кроме того, поверхность требуется ровная, без карманов воздуха. Их наличие может вызвать повреждение кабеля, и нарушить нормальную работу пола.

Важно знать! Чтобы устройство прогревало пол равномерно, кабель следует хорошо закрепить. Тогда при заливке стяжки он не сдвинется.

• Толщина около 3 мм — современная технология установки тёплого пола. Рекомендована для укладки термоматов, имеющих небольшую толщину. Такой пирог тёплого пола под керамогранит будет всего 3 мм. Конструкция является выходом, если нет возможности поднять высоту пола.

К сведению! Нагревательные маты — кабель, расположенный на специальной самоклеящейся сетке, в определённом шаге.

Главное условие при монтаже данной конструкции — подобрать правильный клей для гранита на тёплый пол. В данном пироге, нагревательные элементы будут располагаться в слое клея.

Инфракрасный плёночный тип

Плёночный пол считаем современной системой, которая излучает инфракрасные волны, при этом отсутствуют электромагнитные поля. Обязательным условием является наличие слоя гидроизоляции, а, чтобы предотвратить эффект теплозапирания, необходимо систему застелить фанерой, на которую будет крепиться плитка.

Инфракрасные полы бывают двух типов:

1. С углеродными нагревательными элементами — схема подсоединения такой системы параллельная. В качестве основы выступает плёнка из лавсана. Изделие можно располагать как на горизонтальной поверхности, так и на вертикальной. Некоторые модели имеют графитовое напыление, что повышает долговечность и надёжность.

Плёнку с углеродными полосами под плиты расстилать можно, но процесс трудоёмкий. Сложность в том, что клей не схватывается должным образом с плёнкой, потребуется прибегнуть к дополнительным действиям. Помимо этого, эффективность плёнки под плиткой снижается, в то время, как обойдётся такая конструкция дорого.

• Биметаллические — в таких плёнках, нагревательные элементы — пластинки из алюминия или меди, которые закрыты с двух сторон эластичным полиуретаном. Данный вид не рекомендован для использования под керамогранит.

Инфракрасный стержневой

Относительно новый вид, поэтому не очень популярен. Здесь элементами нагрева служат гибкие стержни из карбона, серебра или графита. Тёплый стержневой пол продаётся в термоматах, в которых стержни расположены параллельно на расстоянии 10 см друг от друга.

Плюс такой коммуникации, в отличие от плёночной — на её работу не влияет расположенная на ней мебель. Сочетается с  любыми напольными покрытиями, в том числе и керамогранитом.

Какой вид пола под керамогранит лучше выбрать?

Сравнивая все тёплые полы, и их совместимость с керамогранитом, можно сделать вывод, что самым оптимальным решением будем монтаж электрических кабельных нагревательных матов под керамогранит (двухжильных).

Такой пол способен обеспечить эффективный и равномерный обогрев плитки, тем самым создать комфортные условия существования в помещении.

Кроме того, следует заметить, что обустройство термоматов не требует больших подготовительных работ. И как уже говорилось, нагревательные элементы кладутся прямо в клеевой раствор.

Кладём тёплый пол под керамогранитную плитку

Прежде чем начинать делать тёплый пол, следует определиться, основным или дополнительным источником обогрева он будет. Это поможет правильно выбрать мощность устройства, стандартно она составляет 140 — 180 Вт.

Рассчитать количество матов — это необходимо делать, ведь если их резать, повредится кабель. Не рекомендовано их раскладывать под мебелью, хотя в случаи с матами это не критично.

Рассмотрим погашово монтаж тёплого пола под керамогранит, на примере электрических кабельных матов:

1. Подготавливается основание — черновой пол тщательно очищается от мусора, производится заделывание трещин и неровностей. Затем наносится грунтовка.

• Определяется место установки терморегулятора — он должен располагаться на стене, на расстоянии не менее 3- см от пола. В стене делается штроба для прокладки кабеля.

• Укладываются маты — раскатываются по поверхности, с отступом 10 см от стены. Разрезается сетка в местах разворота кабеля. Мыты фиксируются к полу клеевым составом, точечно. Когда клей высохнет, вся поверхность конструкции заливается тонким слоем клея, это обережёт её от воздействия из вне.

Совет! Клей следует брать термостойкий, изготовленный на основе эпоксидной смолы.

• Осуществляется подключение провода к термодатчику.

• Проверяется осуществляется следующим образом — первый раз включать пол следует после полного высыхания клея, чтобы удостовериться, что все участки конструкции работают.
• Укладывается керамогранит — он кладётся прямо на маты на клей, в бетонной стяжке нет надобности.

Какой тёплый пол выбрать под керамогранит решать вам. Каждый имеет положительные стороны, и вполне может создать отличный микроклимат в комнате. Главное, правильно учесть особенности помещения, и произвести монтаж с соблюдением требуемых правил.

Видео пособия
