Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).

Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.

Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

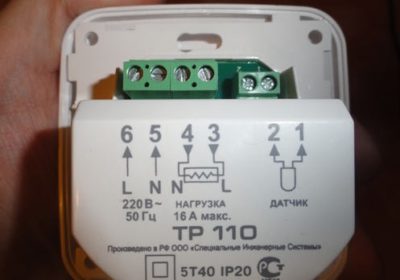

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Подключение теплого пола к терморегулятору

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

• Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
• Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

• Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
• Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Как подключить теплый пол к терморегулятору: фото и видео

Разновидности

Для электрических теплых полов характерен общий тип питания, однако они могут различаться по устройству нагревательных элементов. Чтобы понять, как правильно выполнить подключение этой системы, необходимо определиться с тем, какую разновидность системы вы будете устанавливать в своем жилище.

В качестве нагревательной основы в теплых полах могут выступать:

• кабель резистивного типа;
• саморегулирующийся кабель;
• тепловые маты;
• нагревательная пленка;
• карбоновые стержни.

Для каждого из указанных вариантов существует своя схема, в соответствии с которой он должен подключаться.

Выполняя установку кабельного пола, необходимо заранее определиться со схемой укладки и произвести необходимые расчеты. Это поможет избежать выделения избыточного количества тепла и исключить неравномерность нагрева поверхности пола.

При покупке нагревательных матов или пленки ориентируются на рекомендации производителя, которые указаны на упаковке.

Как подключить терморегулятор?

Перед тем как приступать к подключению теплого пола, необходимо определить место, где будет производиться его установка.

Установка термостата

Этот прибор используется главным образом для управления системой, а также для поддержания в помещении необходимой температуры. Кроме этого, терморегулятор позволяет подключить к электрической сети нагревательные элементы системы обогрева. В магазинах терморегуляторы предлагаются в широком ассортименте. Есть как простые приборы механического типа, так и более совершенные электронные устройства.

Терморегулятор, который имеет встроенный датчик, обеспечивает регистрацию температуры воздуха в помещении. Их установка производится на высоте не менее 1,5 м от поверхности пола. Для размещения выбирают такие места, где будет обеспечена защита от такого источника тепла, как прямые солнечные лучи.

Перед тем как приступать подключение терморегулятора, необходимо решить вопрос, каким образом это будет производиться. Можно выполнить:

• стационарное подключение от электрощита;
• подключить при помощи стандартной электророзетки.

Схемой снабжено большинство моделей терморегуляторов. На корпусе она обычно и изображается. Это позволяет облегчить процедуру подключения и выполнить её своими руками. не обращаясь к специалисту.

Когда установка терморегулятора к распределительной коробке завершена, необходимо подвести фазу, а также устроить заземление. В стене следует проштробить канавку, в которой будут размещаться две пластиковые трубки. Одна из них используется для силовых кабелей, другая предназначена для проверки внутреннего датчика. который во время работы будет размещен под полом. Когда все работы по подключению терморегулятора будут завершены, можно переходить к монтажу и подключению электрического теплого пола.

Как подключить кабельный теплый пол?

Закончив с подключением терморегулятора, необходимо выровнять поверхность, а потом прикрепить ленту вдоль стены. Далее следует уложить теплоизоляционный слой. Монтаж кабеля можно осуществить на поверхности чернового пола при условии, что под ним располагается отапливаемое помещение. Перед тем как укладывать его, следует с коробки термостата протянуть силовые кабели.

Далее монтаж выполняется в соответствии со следующей схемой.

1. Монтажную ленту необходимо разместить на поверхности чернового пола и слоя теплоизоляционного материала. Она необходима для надежной фиксации кабеля. Змейка является наиболее удобным способом укладки кабеля.
2. Используя крепления монтажной ленты, можно равномерно расположить проводник. После того как раскладка кабеля будет завершена, необходимо установить датчик. Он помещается под пластиковую трубку. В завершение монтажа необходимо проверить качество работы. Для этого используем тестер и проверяем сопротивление кабеля. Оно должно соответствовать величине, указанной в паспорте. После этого можно переходить к этапу заливки стяжки.
3. Приступать к подключению электрического теплого пола с терморегулятором необходимо после затвердевания стяжки. Когда цементно-песчаный раствор наберет необходимую прочность, следует присоединить провода питания от нагревательных секций датчика. К термостату подключается электропроводка, которая питает энергией систему. В качестве крепежных элементов используются винтовые зажимы. Этот этап является одним из самых сложных, поэтому для его выполнения лучше всего привлечь профессионалов.

Подключение тепловых матов

Если в своем жилище вы устраиваете теплый пол, основой которого выступают нагревательные маты, то с большими сложностями во время работы вы не столкнетесь. Принцип работы установки такой системы обогрева аналогичен кабельному теплому полу. Поэтому стоит подробнее остановиться на основных различиях во время работ.

Тепловой мат представляет собой тонкий нагревательный кабель, который закреплен на термоустойчивой пленке. По той причине, что на ней шаг укладки уже задан, владельцу необходимо только определить площадь. на которой будет располагаться такая система. Также следует решить вопрос с ее мощностью.

Перед тем как питание подключить к системе теплый пол, необходимо пленку с кабелем разложить на черновой поверхности пола. Далее она заливается тонким слоем стяжки или её можно залить слоем клея для плитки. Потом следует покрыть уложенную пленку слоем финишной отделки. Недопустимым является использование теплоизоляционного слоя. Его наличие приводит к перегреву системы, что сокращает срок его службы.

В готовом виде такой теплый пол имеет толщину всего 2 см, поэтому для размещения датчика необходимо сделать выемку на поверхности пола.

Если холодных концов не хватает для подключения системы обогрева к терморегулятору, то из мата необходимо вырезать части кабеля. Внутри стяжки следует расположить соединительную муфту. Поскольку разновидностью нагревательного кабеля является тепловой мат, поэтому в монтаже обеих систем имеются общие моменты.

Различие состоит в том, что работа происходит быстрее и больших сложностей у владельца не возникает. Так как устройство таких систем обогрева не требует создания теплоизоляционного слоя. а сам слой стяжки достаточно тонкий, устройство такой системы обогрева является достаточно выгодным решением. Цена на него будет заметно ниже, поскольку при работах возникает экономия на материалах, а объем работ минимальный. Также плюсом такой системы является то, что она может быть установлена с терморегулятором в любых помещениях.

Особенности подключения пленочной системы обогрева

Теплый пол на основе нагревательной пленки является одной из относительно новых разновидностей теплых полов. Чтобы понять, как следует выполнять подключение теплого пола, необходимо получше познакомиться с особенностями этой системы. Она имеет в своем составе нагревательные элементы, которые запаяны в термостойкий материал, имеющий небольшую толщину. Медные проводники проходят по краям пленки. При монтаже системы они подключаются к электрической сети.

Нюансы подключения

Подключение теплого пленочного пола происходит по той же схеме, что и монтаж матов. Основное различие состоит не только в использовании подложки, которую необходимо разместить по всей поверхности утепления. В качестве подложки используют материал, имеющий покрытие с фольгированной пленкой.

На этапе работ по укладке датчиков необходимо использовать пластиковую трубку, которую следует размещать в углублении, предварительно проделываемом в полу. Возможен и другой вариант укладки. Прибор закрепляется на поверхности пленки.

Листы пленки следует разложить, а потом соединяются параллельно. Необходимо один провод пары присоединить к следующему листу. Другой же используют для подключения ИК теплого пола к термостату. Пленочный теплый пол является универсальной системой обогрева. поскольку он совместим с любым покрытием. Отлично он сочетается с ламинатом, а хуже всего с ковролином. В последнем случае использование ковролинового покрытия может привести к повреждению пленочного теплого пола по причине высокого давления на поверхность напольного покрытия.

Электрический теплый пол — хорошее решение для обогрева жилища. Многие используют его в качестве основной системы отопления в своем доме или квартире. Также она может выступать в качестве резервного источника тепла. Приобрести теплый пол с терморегулятором можно в любом магазине. Работы по его монтажу можно выполнить своими руками. Если все сделать правильно в соответствии с инструкцией, то такая система обогрева обеспечит комфортную температуру и прослужит длительное время.

• Автор: Дмитрий Сергеевич Кириллов

Подключение теплого пола к терморегулятору (термостату)

Немаловажную роль в строительстве и проектировании теплого пола играет терморегулятор – управляющий блок, который обрабатывает информацию, поступающую от температурных датчиков. В зависимости от выбранного режима работы он включает или отключает режим нагрева.

Подключение теплого пола к терморегулятору

Обязательность установки терморегулятора зависит от модификации вашего теплого пола. Если нагрев производится электричеством, то терморегулятор является обязательным элементом конструкции, а вот в водяном теплом поле его можно и не устанавливать. Однако для экономии теплоносителя и регулирования нагрева помещения при нескольких источниках тепла терморегулятор может устанавливаться и в системах теплого водяного пола.

Какие бывают терморегуляторы?

В зависимости от внутренней электронной начинки терморегуляторы можно разделить на сложные, имеющие программируемое управление и простые, в которых устанавливается только один параметр — температура. В сложных приборах имеется электронный блок и табло, в простых установка желаемой температуры производится механическим способом.

Также можно разделить терморегуляторы на типы по способу их установки. Как и обычные настенные выключатели они могут быть встраиваемыми и заглубляемыми в стены и накладными.

Температурные датчики

Для того, чтобы терморегулятор мог качественно выполнять свою работу к нему должна подводиться информация, собираемая температурными датчиками. Датчик представляет собой два провода, соединенные термопарой, которая меняет сопротивление в зависимости от степени нагрева.

Температурные датчики для терморегулятора

Температурные датчики могут снимать информацию как непосредственно с нагревательного элемента, так и замерять температуру воздуха в помещении. Как правило воздушные термодатчики крепятся непосредственно в корпусе терморегулятора и не требуют отдельного монтажа. Существуют терморегуляторы, которые принимают информацию одновременно от двух типов температурных датчиков.

Измерять температуру непосредственно нагревательного элемента теплого пола или самого пола лучше всего в помещениях, имеющих дополнительные источники тепла, такие как кухни и ванные комнаты.

Подключение электрического теплого пола к терморегулятору

Нагревательные электрические элементы систем нагреваемых полов выполняются из ИК-пленки или из нагревательного кабеля. Монтаж таких систем довольно прост – они укладываются либо в толщу стяжки, либо на стяжку непосредственно под финишное напольное покрытие.

Терморегулятор к таким полам подключается следующим образом:

1. Определите в помещении место расположения терморегулятора. Учтите, что в непосредственной близости с ним должна находиться проводка электрической сети с напряжением 220 вольт. Между терморегулятором и электропроводкой необходимо предусмотреть место для размещения автоматического выключателя.
2. При проектировании электрического пола также предусмотрите место для размещения температурного датчика. Как правило он располагается вблизи терморегулятора в месте, которое не заставлено предметами мебели.

Схема подключение теплого пола

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

• Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
• Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
• На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
• Далее берут датчик и помещают его в пластиковую трубу.
• Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
• Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.

Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

• гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
• отвертку;
• крепежные винты;
• монтажную коробку;
• уровень;
• индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

• перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
• не включайте в электросеть разобранное устройство;
• не используйте регулятор при температуре выше +40 и ниже -5;
• не допускайте запыления термостата;
• не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
• не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
• не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

Терморегулятор для теплых полов – выбор и подключение термостата к теплым полам

Неотъемлемой частью системы напольного обогрева является терморегулятор для теплых полов, позволяющий автоматически поддерживать комнатную температуру в заданных параметрах. Он подключается к температурному датчику и без него работать не может. При этом предлагаемые в магазине регулирующие термостаты различаются особенностями установки и схемами подключения. Выбирать их следует правильно.

Содержание

1. Терморегуляторы
2. Виды

Терморегуляторы для теплого пола

Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.

Терморегулятор позволяет контролировать работу теплого пола

Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.

Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.

Особенности терморегуляторов

Виды

Терморегуляторы теплого пола различаются на:

• механические;
• электронные;
• программируемые.

Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.

Виды терморегуляторов

Механический

Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.

Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.

Механические

Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.

Электронный

Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.

Электронный

Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.

Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.

Программируемый

Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.

За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.

Програмируемый терморегулятор

Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.

С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.

С дистанционным управлением

Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.

Дистанционный контроль облегчает управление

В качестве внешнего элемента управления применяются:

• пульты ДУ;
• смартфоны;
• компьютеры.

В остальном это обычные программируемые приборы.

Правила выбора и рекомендации

Подбирая терморегулятор для управления электрическими напольными пленками или матами, необходимо особое внимание уделить мощности данного прибора в техпаспорте. Она должна на 10–20% быть выше мощности потребляемой на максимуме теплым полом. В противном случае система обогрева будет работать некорректно либо термостат просто перегорит.

Устанавливается терморегулирующее устройство на стене поблизости от розетки, к которой планируется подключить теплый пол, работающий от электричества. Чем меньше выйдет длина проводов, тем лучше. Если ТП водяной, то можно выбрать любое место.

Схема подключение теплого пола

Подключение и монтаж пола

Для подключения любого из вышеописанных терморегуляторов необходимо:

1. Подобрать место для установки управляющего устройства.
2. К этой точке подвести проводку от розетки.
3. Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
4. Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
5. Проверить работоспособность ТП и закрыть его стяжкой или финишем.

Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.

Подключение терморегулятора

Заключение

Для самостоятельного подключения терморегулятора особыми навыками обладать не требуется. Монтаж скважины с насосом или системы вентиляции принудительного типа выполнить гораздо сложнее. На корпусе термостата есть клеммы, возле которых указано какие провода следует туда подсоединять. Надо лишь следовать этим указаниям. В остальном рассматриваемое устройство является обычным электроприбором, устанавливаемым в соответствии с требованиями ПУЭ.

Смотрите также видео, как выбрать терморегулятор для теплого пола

Читайте про другие наши материалы:

как пользоваться, панель и блок управления, датчик, фото и видео

Содержание:

Выбирая тёплый пол для своего дома, вы, скорее всего, наткнётесь на датчик управления им. Панель управления теплым полом позволит вам сэкономить электричество, а также регулировать температуру пола, не допуская перегрева и холода, что значительно повысит уровень комфорта в вашей квартире.

На рынке существует множество вариантов таких датчиков с разным функционалом, поэтому остановиться на одном варианте бывает нелегко. В этой статье мы поможем вам разобраться в данном вопросе.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.

Разделим их по принципу их работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.

Выбор терморегулятора

Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.

На что стоит обратить внимание:

1. Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков на пол с подогревом в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
2. Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
3. Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
4. Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.

Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).

Расположение терморегулятора

Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:

• Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
• Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
• Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.

Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.

Основные неполадки и их решение

Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:

• Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
• Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.
