Теплый пол как включить терморегулятор: Как включить теплый пол — По полу

Содержание

Как подключить терморегулятор теплого пола

Терморегуляторы, предназначенные для управления отоплением электрическими теплыми полами, имеют специальное обозначение.

Не путайте их с другими популярными моделями, которые выпускаются для работы с газовыми котлами или водяным отоплением через коллектор.

На обратной стороне устройства между двух клемм, ищите изображение в виде змейки (контакты L1 и N1).



Именно сюда подключается кабель теплого пола или электрического мата.

К концу L1 — центральная жила кабеля, к N1 – оплетка.

Выносной температурный датчик, предотвращающий перегрев теплых полов и контролирующий нагрев, заводится на колодки с изображением сенсора (NTC).



Полярность подключения проводов датчика не важна. Подсоединяйте их в любой последовательности.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор.

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.



Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Схема подключения теплого пола большой мощности

При подключении обязательно проверяйте мощность, которую способен пропустить через себя термостат. Обычно он рассчитан на нагрузку не более 16А (3,7кВт при напряжении 230В).

Это именно максимальное значение. Рекомендуется использовать устройство под постоянной нагрузкой не более 70% от этой мощности.

В этом случае девайс прослужит долго и исправно. Релюшка, которая коммутирует контакт, при перегреве быстро выходит из строя. А вместе с ней придется менять и весь прибор.

При нагрузке более 3,7кВт потребуется модульный контактор.

Схема подключения в этом случае изменится на следующую.

Здесь вместо нагрузки, провода с регулятора идут на контакты включающей катушки (А1-А2), а сам кабель обогрева подключается к силовым клеммам пускателя (1-2 или 3-4).

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Нужна ли земля?

Еще обратите внимание на то, что защитное заземление непосредственно на сам терморегулятор на заводится!

Это может быть отдельная, обособленная клемма, через которую к защитному проводнику подсоединяется экран нагревательного кабеля.

На самих терморегуляторах даже стоит значок “квадрат в квадрате”, что означает – прибор с двойной изоляцией.

Такие знаки обычно наносят на переносные инструменты, не требующие наличия заземляющего контакта на вилке шнура питания.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.



В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.



Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Подключение температурного датчика

Еще одна ошибка возникает при замене или подключении датчика разных производителей к одному и тому же регулятору. Дело в том, что все они имеют определенное сопротивление, соответствующее той или иной температуре.

И если без изменения настроек взять и поменять температурный датчик на другой, это может привести к некорректной работе отопления. Разница по температуре между определяемой и фактической может достигать 10 градусов!

Из-за другого сопротивления, меньше чем заводское, регулятор поймет это как завышенную температуру и даст команду на раннее отключение, хотя теплые полы будут еще не достаточно прогретыми.

Для теплого пола применяются, так называемые NTC – датчики с отрицательным температурным коэффициентом. Данный термин означает, что с повышением окружающей температуры, их сопротивление уменьшается.

Еще бывает PTC – положительный t коэфф. сопротивления. С ними происходит обратный процесс.

У продвинутых девайсов (Devireg Touch) изначально в программу настроек занесено несколько разновидностей датчиков. На этапе установки просто выбирайте требуемый.

Если вы не знаете марку, придется вручную сделать замеры сопротивления мультиметром.

Полученные данные сравниваются и проверяются, соответствуют ли они выставленным заводским настройкам или нет.

Наиболее правильной системой отопления считается та, которая имеет в каждой комнате свою собственную зону регулирования. Что это означает?

При наличии в доме всего одного терморегулятора, разброс температур в разных частях здания будет достигать 5-6 градусов.

Поэтому придется покупать и устанавливать не один, а несколько термостатов.

Можно настроить отдельные регуляторы одновременно на две зоны, при этом меняя приоритет температур. То есть, установить в термостат в одной комнате, а выносной датчик от него завести в соседнее помещение.

При этом в настройках нужно будет сделать выбор на какой элемент должен реагировать терморегулятор – на встроенный в корпус или на выносной. Добиться одинаковой температуры от одного прибора у вас не получится.


Размещать терморегуляторы в мокрых зонах запрещено. Они должны иметь соответствующий уровень влагозащиты IP и монтироваться в зоне 3.

Что это за зона, читайте в отдельной статье.

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

Статьи по теме

Как включить теплый пол первый раз?

В статье ответы на следующие вопросы:

  1. Как настроить теплый пол?
  2. Когда можно включать теплый пол?
  3. Как включить теплый пол?

Ответы на Ваши вопросы:

Если включить ТП до полного высыхания стяжки или клея, остаточная влага в цементном слое расширится, что приведет к образованию пустот вокруг кабеля. При эксплуатации это повлечет неравномерный нагрев кабеля и повреждение его изоляции. Рекомендуемые сроки полного застывания стяжки – 28 дней, высыхания клея – 7-10 дней показывают, когда можно включать теплый пол.

Когда бетон достигнет нужной прочности, производят первый запуск теплого пола, постепенно увеличивая температуру до максимальной за 3 дня. После этого постепенно снижают ее за то же время. Когда кабель расширяется при нагреве и затем остывает, между ним и бетоном образуется зазор. В этих пределах и будет расширяться кабель при работе.

Как произвести запуск теплого пола

На терморегуляторе любого типа есть выключатель с соответствующим обозначением и индикатор включения. Теплый пол включится, когда включится терморегулятор.

Температура можно установить поворотом ролика со шкалой у электронно-механических терморегуляторов, и нажатием кнопок «+» и «-» у цифровых и программируемых.

Как настроить теплый пол?

Настройка электронно-механического термостата производится поворотом ролика до нужного значения на шкале. Выбранная температура поддерживается термостатом во время эксплуатации. Изменить ее можно также поворотом ролика.

Настройка цифровых термостатов проводится аналогично, но нажатием соответствующих кнопок до нужного значения температуры.

Программируемые термостаты предусматривают полностью автоматический запуск или отключение ТП в заданное время суток, изменение температуры в соответствии с программой, заданной пользователем


Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

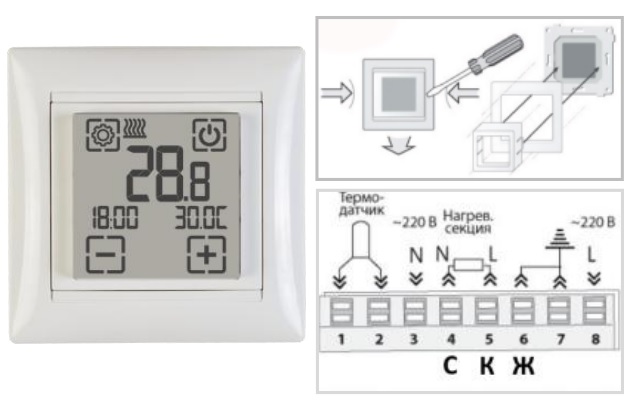

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

схемы, инструкция подсоединения и настройка

На чтение 10 мин. Просмотров 8k. Обновлено

Владельцы квартир всё чаще устанавливают у себя тёплые кабельные полы или инфракрасные маты, как основное или дополнительное отопление. Это связано с тем, что они экономичны, комфортны, не портят интерьер. Но без терморегулятора достичь требуемого температурного показателя не возможно.

Статья поможет разобраться во всём многообразии регуляторов. Мы расскажем — что такое термостат, как он работает, какие есть виды, каким производителям лучше отдавать предпочтение. Вы узнаете — как подключить тёплый пол к терморегулятору.

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Кроме того, терморегулятор может включать экономичный режим в ночное время, а также можно установить полное его отключение в заданный период времени, а это — экономия электрического тока.

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

  • двухзоновые — функционируют сразу на двух участках отопительной системы;
  • одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Какой терморегулятор выбрать

Механический аппарат подойдёт для небольших обогреваемых площадей, например ванная комната. Потребление электричества, для обогрева такого помещения, не значительное, при этом пол будет прогреваться быстро. Осуществлять программирование режимов нагрева в такой комнате не имеет смысла.

Если помещение просторное, то для его обогрева потребуется большой объём ресурса, важна возможность регулировки нагрева. То есть, чтобы тёплый пол грел тогда, когда в комнате находятся люди. В данном случае, рекомендованы цифровые или программированные модели, их высокая цена компенсируется сокращением затрат на электричество при эксплуатации.

Предлагаем ознакомиться с статьей – как выбрать терморегулятор для тёплого пола, где представлен рейтинг производителей, обзор моделей, советы по выбору.

Важно учитывать мощность прибора. Если есть вероятность превышения показателя максимальной мощности термостата, то следует брать программированный.

Производители

К основным производителям, выпускающим терморегуляторы для тёплых полов, относятся:

  1. Технолюкс — известная фирма. Выпускаемые модели качественные, просты в установке и регулировке. Недостаток — высокая стоимость материалов.
  2. Grand Meyer — бренд популярен во всём мире, его продукция качественная, и по доступной цена.
  3. Energy — приборы этой фирмы подходят для любых тёплых полов. Они оборудованы ЖК-дисплеем, и способны экономить ресурс.

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

  1. Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет. Особенно это важно, при наличии встроенного терморегулятора.
  2. Не устанавливать на наружной стене, которая контактирует с улицей.
  3. Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
  4. При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
  5. Располагать вблизи электрической сети.
  6. На расположение регулятора также влияет размер провода от датчика. Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Схема подключения теплого пола к терморегулятору

Практически у всех регуляторов одинаковая схема подключения. В комплект магазинных приборов входит инструкция.

Терморегулятор представляет собой квадратную коробку с распиновкой выводов. На задней стенке есть схема — как подключить провода. Даже любитель может разобраться в инструкции, так как все клеммы пронумерованы:

  • № 1 — 2 — для питающего кабеля;
  • 3 — 4 — для нагревательных элементов;
  • 6 — 7 — для термодатчика тёплого пола.

Есть маркировка из букв:

  • L — фаза, для белого, чёрного, коричневого проводника;
  • N — ноль, для синего кабеля.

Бывают модели, где для подключения заземления и экранированной оплётки есть отдельная клемма (земля — жёлто-зелёный провод). Современные приборы, имеющие дистанционное управление обладают дополнительной клеммой, чтобы подключать данные каналы.

Схема подключения терморегулятора

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

  • Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.
Подрезаем провода
  • Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.
Производим заземление
  • Снимается с термостата верхняя крышка с экраном.
Снимаем крышку с терморегулятора
  • Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.
Ослабляем клеммы
  • Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.
Подсоединяем термодатчик
  • Подводится источник электроэнергии:
  • разъём номер 1 — к нему подсоединяется фазовый кабель L;
  • гнездо 2 — нулевой N.
Подключаем питание
  • Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
  • в третью клемму вставляется провод N;
  • в четвертую — фаза L.
Подключаем кабель пола
  • Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.
Помещаем прибор в подрозетник
  • Фиксируется терморегулятор саморезами к подрозетнику.
Крепим на саморезы
  • Одевается верхняя лицевая панель.
Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Если перепутаны провода, то при выключении прибора, произойдёт разрыв не фазового, а нулевого проводника. В итоге, в тёплом полу фазовый проводник не отключится, что несомненно опасно.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Отличия в подключении термостата от вида кабеля

Схемы подсоединения терморегулятора к тёплым полам с разным кабелем, не значительно, но отличаются. У кабелей различное строение и количество жил, бывают: двухжильные и одножильные.

Подключение к термостату двужильного кабеля

Двужильный кабель — три провода под защитной оболочкой. Два токопроводящих (коричневого и синего цвета), один заземляющий (жёлто-зелёный). Данный вид предпочтительней при оборудовании тёплых полов, так как подсоединяется к термостату только одним концом.

Схема подключения:

  • в 3 клемму вставляется коричневый фазовый проводник;
  • в 4 — синий нулевой;
  • в 5 — заземляющий.
Схема с двужильным кабелем

 Одножильного кабеля

Одножильный кабель — в нём всего один токоведущий провод, а второй заземляющий. Особенности подключения следующие:

  • к 3 — 4 контакту подсоединяются оба конца токоведущего кабеля;
  • к 5 подводится заземление.
Схема с одножильным кабелем

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

  1. Нажимается клавиша включения электропитания «0»;
  2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
  3. Когда набирается температура, высвечивается «set»;
  4. Желаемый температурный уровень отражается на индикаторе «run»;
  5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

  • подъёма;
  • ухода из дома;
  • возвращения на обед;
  • ухода с обеда;
  • возвращения вечером;
  • ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

  • калибровка, переключение и одновременное включение датчиков;
  • настройка температурного ограничения;
  • установка шага включения и отключения температуры;
  • регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Видео инструкция: как самостоятельно подключить

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.


Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.


Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.


После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.


Последующие работы предполагают выполнение таких действий:

  • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
  • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
  • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
  • Далее берут датчик и помещают его в пластиковую трубу.
  • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.


Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.


После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.


Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Оцените статью: Поделитесь с друзьями!

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

  • Механические терморегуляторы

    Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

    Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

    Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

    Механические терморегуляторы

  • Электронные простые терморегуляторы

    Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

    Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

    Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

    Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

    Электронные простые терморегуляторы

  • Электронные программируемые терморегуляторы

    Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

    Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

    Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

  • Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

  • Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

  • Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

  • Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

  • Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.


Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и легко заменить в случае неисправности.

Без нагрева

Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем утечки.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, настроенного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Все о теплых полах | tekmar

Решение

Решение — отапливать дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.


Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления.Эти термостаты включают светлый пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

  • Ограничение температуры пола из твердых пород дерева. Полы из твердых пород дерева могут высохнуть и получить повреждения из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие компании, производящие паркетные полы, указывают максимальную температуру 85ºF (30ºC).
  • Поддерживайте минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола от 80 до 85ºF (от 25 до 30ºC), пол становится теплым на ощупь.
  • Сохраняйте комфорт в комнатах с большим количеством стеклянных окон, выходящих на южную сторону. Эти комнаты часто перегреваются днем ​​из-за солнечного излучения, проникающего через окна. Обычно это может привести к тому, что светлый пол станет холодным в течение дня. Поддерживая температуру пола около желаемой температуры воздуха в помещении, комната остается комфортной, даже когда солнце садится вечером.

В целях экономии энергии наши термостаты также предлагают возможность создания программируемого графика понижения температуры в ночное время.Термостат снижает температуру в ночное время, обеспечивая тем самым экономию энергии. Затем термостаты могут использовать функцию оптимального запуска вместе с обратной связью по температуре в помещении, чтобы гарантировать, что настройки комнаты и пола вернутся к температуре, когда вы проснетесь утром.

У нас есть решения для управления котлом, зонирования, эксплуатации систем охлаждения и удаленного доступа в Интернет для вашей системы лучистого теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого теплого пола с термостатами Tekmar.

Коврик площадью 50 кв. Футов, система электрического обогрева полов с цифровым датчиком температуры пола Aube — Программируемые бытовые термостаты

Лучистое напольное отопление:

Холодные полы уходят в прошлое, когда устанавливается электрическая система обогрева пола. Вам и вашей семье понравится дополнительное тепло и комфорт, которые наша система подогрева пола привносит в любую комнату, в которой она установлена.

Система лучистого обогрева пола с электрическим подогревом:

Эта электрическая система обогрева полов и термостат устанавливаются под полом в любой комнате вашего дома и будут обеспечивать лучистым теплом, обогревая пол и предметы в комнате, делая все пространство комфортным.

Монтаж:

Этот продукт представляет собой систему обогрева «MAT» с проволокой, отстоящей на 3 дюйма друг от друга и прикрепленной к сетчатому материалу коммерческого класса с помощью клейкой основы.После установки его раскатывают и кладут на пол по всей обогреваемой площади. Сетчатый материал можно разрезать, делая повороты и углы, чтобы нагреть практически любую форму. Красный нагревательный элемент нельзя разрезать. Более подробный процесс установки изложен в инструкции.

  • Тщательно рассчитайте квадратные метры отапливаемой площади. Не включайте постоянные предметы или участки, по которым не ходят. Приобретите систему отопления соответствующего размера.
  • Просто разверните коврик для подогрева пола с холодным концом вверх по стене к распределительной коробке. Клейкая лента с обеих сторон мата позволяет мату оставаться на месте и лежать ровно. Вы можете манипулировать матом, чтобы он соответствовал желаемой области нагрева, используя описанные ниже методы поворота.
  • Установите раствор и плитку поверх системы отопления.
  • Подключить термостат теплого пола.

Должен ли я выключить лучистое тепло ночью? — HVACseer.com

Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

Системы приточного воздуха, являющиеся источником тепла для большинства домов, обычно отключаются ночью или днем, если дом пуст. В конце концов, зачем нагревать воздух, чтобы никому не было удовольствия? По мере того, как системы лучистого теплого пола становятся все более популярными, те, кто делает это переключение, могут задаться вопросом — следует ли мне выключать лучистое тепло ночью или нет?

Хотя вам придется немного поэкспериментировать с термостатом, чтобы узнать, что именно работает в вашем доме, краткий ответ — да.Выключение (но не выключение!) Излучаемого тепла ночью может сэкономить энергию и деньги, если все сделано правильно.

Продолжайте читать, чтобы узнать, насколько низко вы можете спуститься, какие факторы следует учитывать, и другую полезную информацию о лучистом тепле.

Как установить лучистое тепло в ночное время

Большие споры о том, следует ли снижать уровень излучаемого тепла, в значительной степени связаны с медленным временем включения для повторного нагрева. Лучистое тепло работает, потому что тепло передается по электрическим проводам или трубкам с горячей водой, расположенным под полом.Затем тепло поднимается через пол в комнату, обеспечивая тепло.

Это означает, что когда вы выключаете нагрев, вы не сразу чувствуете падение температуры, как в системе с принудительной подачей воздуха. То, что лежит под вашим полом, что на самом деле нагревается за счет передачи тепла через систему лучистого тепла, требует часов (или больше), чтобы остыть и нагреться. Фактическая продолжительность зависит от таких факторов, как материалы и изоляция.

Это наводит некоторых людей на мысль, что отключение обогрева на ночь — пустая трата времени: к тому времени, когда все остынет, пора снова начинать обогрев (излучающие системы необходимо включать задолго до фактического времени пробуждения. , так как до достижения оптимальной температуры может потребоваться час или два).

По правде говоря, вы должны уменьшить (но не выключать) нагрев. Продолжая поддерживать тепло под полом, «плита» под домом, проводящая тепло, никогда не остынет по-настоящему, но вы можете получить меньше энергии.

Вопрос о том, насколько сильно вы его выключите, зависит от некоторых экспериментов, поскольку каждый дом индивидуален. Одна из рекомендаций призывает использовать программируемый термостат, который устанавливает температуру воздуха в ночное время, чтобы она упала где-то в диапазоне 60 градусов, и запускает повторный нагрев до нормальной дневной температуры за пару часов до пробуждения.

Каковы плюсы и минусы лучистого отопления?

Плюсы

Постоянный нагрев

Лучистое отопление — это более однородное тепло. Системы с принудительной подачей воздуха выдувают горячий воздух из вентиляционных отверстий, что означает, что места прямо у вентиляционных отверстий остаются самыми теплыми, в то время как в других частях комнаты может быть холодно, если горячий воздух не достигает их. Поскольку лучистые полы нагревают весь пол при одной температуре, вся комната имеет постоянное тепло.

Тихая работа

Системы теплого пола очень тихие.Вам не нужно все время слушать, как громко включается и выключается топка.

Энергоэффективность

Некоторая часть тепла из систем принудительной подачи воздуха в конечном итоге утекает из воздуховодов, тогда как все тепло, производимое системой лучистого пола, направляется непосредственно на отопление. Это делает теплые полы энергоэффективным выбором. Лучистое тепло экономит около 15% от среднего счета за отопление.

Лучшее качество воздуха

Светлые полы не вызывают аллергии. Системы с принудительной подачей воздуха могут быть активными для людей, страдающих аллергией.Весь этот горячий воздух, проходящий через воздуховоды и вентиляционные отверстия, также выдувает много пыли и других аллергенов.

Минусы

Требуется бойлер

Для водяного теплого пола необходим бойлер. Это может быть дорогостоящим отказом от установки лучистого тепла.

Установка может быть сложной / требует много времени

Модернизация уже построенного дома с помощью теплых полов может быть затруднена. Многие люди не горят желанием поднимать пол для укладки.Из-за этой трудности некоторые компании начали удовлетворять спрос на лучистое тепло, не требующее капитального ремонта полов. Некоторые системы можно установить через стены или потолок.

Дорого

Даже для тех, кто не возражает против дополнительной работы, это может быть дорого. Хорошая оценка стоимости установки лучистого теплого пола составляет от 10 до 20 долларов за квадратный фут.

занимает место

Чтобы вписаться в лучистую систему, вы потеряете немного места.Высота пола увеличена от 1/2 дюйма до 1 с 1/2 дюйма (количество изоляции, которую вы должны добавить для сохранения тепла, будет играть роль в изменении этих значений). Если у вас низкие потолки, это может стать проблемой.

Насколько надежен теплый пол?

Водяной теплый пол считается очень надежным методом отопления дома. После установки проблемы возникают редко. Практически нет необходимости в обращении в службу поддержки, и многие системы имеют длительную гарантию. При надлежащем уходе лучистая система может прослужить более 35 лет.

Он надежен и в повседневной жизни. Поскольку тепло равномерно распределяется по полу, исключаются «горячие точки» у радиаторов или вентиляционных отверстий и «холодные точки» в других частях комнаты. В помещении будет одинаковая комфортная постоянная температура в течение всего дня.

Если вы хотите узнать больше о долговечности лучистого теплого пола, ознакомьтесь с нашей статьей Как долго прослужит лучистый пол с подогревом?

Какова оптимальная температура для теплого пола?

Если у вас есть термостат, настроенный на считывание температуры пола, большинство людей чувствуют себя комфортно при 75 градусах.Это соответствует примерно 70 градусам комнатной температуры. Как правило, вы можете предположить, что температура пола примерно на 5 градусов выше, чем температура в помещении (если вы хотите, чтобы в комнате было 72 градуса, установите пол на 77 градусов).

Важно отметить, что вы можете перегреть пол и повредить его. По этой причине вам следует избегать превышения температуры выше 85 градусов. Готовые деревянные полы особенно подвержены повреждениям.

Если ваш термостат настроен на измерение комнатной температуры, многие люди считают комфортным температуру около 68 градусов.

Вам нужен специальный термостат для лучистого тепла?

Вам понадобится термостат для теплого пола, желательно такой, который считывает температуру пола. Хотя иногда термостаты с принудительной подачей воздуха также можно использовать для лучистого отопления, это не совсем хорошая идея. Термостат с принудительной подачей воздуха работает, включаясь, когда температура воздуха опускается ниже определенной точки, и выключается, когда она поднимается выше определенной точки.

Это не подходит для лучистого теплого пола.Считывание температуры воздуха, который нагревается медленнее, чем пол, означает, что пол становится слишком горячим до того, как температура воздуха достигнет этого «остановочного» числа. Затем вы застреваете в ожидании, пока температура воздуха не упадет (что происходит после того, как пол начинает остывать). Это может быть очень неприятный цикл.

Термостаты для лучистого теплого пола будут давать лучшие результаты и тратить меньше энергии. Они обеспечивают большую точность и точность при поддержании желаемой температуры, поскольку созданы для идеальной работы с системой отопления.

Может ли термостат Nest контролировать излучаемое тепло?

Термостат Nest совместим с системами лучистого обогрева после подключения через приложение True Radiant. Согласно Google Nest, True Radiant включается автоматически, как только обнаруживает вашу систему лучистого тепла. Вы можете изменить настройки с помощью термостата Nest или приложения Nest.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

При закрытии

Вы можете сэкономить деньги и электроэнергию, выключив на ночь свой лучистый пол с подогревом, но не выключайте его полностью.Время, необходимое для повторного нагрева, недопустимо для его полного выключения.

Используйте программируемый термостат, чтобы установить температуру воздуха около 60 градусов в ночное время (хотя это может варьироваться в зависимости от вашего личного уровня комфорта и того, насколько хорошо ваша система отопления сохраняет тепло), а также для нагрева до нормальной дневной температуры около 70 градусов. за час или 2 до пробуждения.

Перед тем, как отправиться в путь, обязательно ознакомьтесь с другими статьями, которые могут вас заинтересовать:

Опасны ли полы с подогревом?

Сколько времени нужно для нагрева полов с подогревом? [По типу этажа]

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную.Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло. Хорошая мысль об установке системы теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при установке новых полов, а также в том случае, если напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку под полом.Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, поскольку их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем. Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате.Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже стыковаться с ними. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установите подложку

SunTouch

Установите цементную подкладку на черновой пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как его разрезать.Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора. Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми винтами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые прилегают к поверхности цементной плиты.Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем. Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу.В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Сверх осторожностью скрепляйте скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами. Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Беги от власти

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола.В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер. Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку.Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки на систему лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку. Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь на полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подожди месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и лучистая панель в одном. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола.Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для реконструкции и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

С такой системой, как Warmboard, не нужно ждать, и как только ваш этаж опустится, вы готовы к работе. Стоимость выше, но экономия времени и повышение производительности интегрированной системы могут того стоить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

часто задаваемых вопросов | SunTouch

О обогреве пола

  1. Что согревает пол?
  2. Где большинство людей кладут полы SunTouch?
  3. Коврик SunTouch ослабляет или укрепляет мой пол?
  4. Эффективен ли электрический обогрев пола SunTouch?
  5. Моя ванная отапливается; мне нужно утепление пола?
  6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?
  7. Какое напряжение мне нужно для пола SunTouch?
  8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?
  9. Какая гарантия на продукцию SunTouch?

1.Что согревает пол?

Синие нагревательные элементы оранжевого переплетения мата SunTouch и кабеля WarmWire® нагреваются и передают тепло полу. Пол, в свою очередь, передает тепло остальной части комнаты. SunTouch UnderFloor ™ делает это с помощью алюминиевой поверхности теплого синего цвета, подвешенной между балками пола.

2. Где большинство людей ставят полы SunTouch?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы — еще и прекрасное место для теплого пола.WarmWire отлично работает на больших площадях, например в подвалах или больших комнатах.

3. Коврик SunTouch ослабляет или укрепляет мой пол?

Коврики

SunTouch были протестированы Советом по плитке Северной Америки (TCNA) в соответствии со стандартом ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Робинсона». Он проверяет на прогиб при возрастающих нагрузках на деревянный каркасный пол или бетонную плиту. Коврики SunTouch прошли эти тесты для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие районы.Коврики SunTouch, по-видимому, добавляют прочности на разрыв сэндвичу из плитки и раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

4. Эффективен ли электрический обогрев пола SunTouch?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух. Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат SunStat, и система автоматически установит более низкую температуру, когда комнаты не используются.Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

5. Моя ванная отапливается; мне нужно утепление пола?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, их кафельные полы остаются холодными. Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!

6. Есть ли преимущества у «низковольтной» системы электрического лучистого отопления?

№SunTouch и конкуренты передают на пол примерно одинаковое количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. SunTouch, однако, использует сетевое напряжение и меньшую силу тока для обеспечения необходимой мощности. Это позволяет установить более крупную систему SunTouch с выключателем меньшего размера. В низковольтных системах используются шумные, горячие трансформаторы, которые трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания 120 вольт (VAC), и по коду в них должны быть установлены системы SunTouch с защитой GFCI.GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

7. Какое напряжение мне нужно для пола SunTouch?

SunTouch рассчитан на 120 или 240 В переменного тока (для обогрева больших площадей).

8. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока чаще встречаются за пределами США и в коммерческих приложениях.Термостат SunStat может контролировать до 150 квадратных футов полов с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

9. Какая гарантия на продукцию SunTouch?

На нагревательные элементы

SunTouch распространяется ограниченная гарантия на замену продукта двадцать пять (25 лет). SunTouch будет иметь ограниченную гарантию сроком от одного до трех лет в зависимости от приобретенной модели SunStat. Гарантия SunTouch может быть передана новому домовладельцу, в отличие от гарантий от большинства других компаний, занимающихся лучистым отоплением.Гарантии SunTouch распространяются на продукт, а не только на первоначального домовладельца.

Планировка пола

  1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?
  2. В частности, чем WarmWire отличается от ковриков SunTouch?
  3. Какое минимальное / максимальное расстояние между проводами для WarmWire?
  4. Сколько мне нужно мата SunTouch или WarmWire?
  5. Поднимет ли система SunTouch мою высоту пола? Если да, то на сколько?
  6. Сколько еще тонкослойного материала мне понадобится для пола SunTouch?
  7. Какие напольные покрытия я могу положить на мой новый светлый пол?
  8. Есть ли напольные покрытия, которые не подходят для сияющего пола?
  9. Нужно ли уложить изоляцию под пол SunTouch?
  10. Я устанавливаю SunTouch на бетонную плиту.Стоит ли добавить изоляционный барьер?
  11. Могу ли я установить теплый пол SunTouch в душевой пол?
  12. Вы порекомендуете систему управления моим лучистым полом?
  13. С какой нагрузкой может справиться SunStat?
  14. Где хорошее место для размещения элемента управления?
  15. Могу ли я покупать напрямую у производителя?

1. Вы производите разные продукты, поэтому какой из них лучше всего подходит для моего применения?

Коврики

SunTouch отлично подходят для создания тонкого или самовыравнивающегося раствора на каркасных полах или плитах.Обычно лучше всего подходят для ковриков SunTouch комнаты, требующие менее 150 квадратных футов отапливаемой площади с квадратными углами. Их обычно покрывают плиткой и используют в ванных комнатах и ​​кухнях. Coated WarmWire делает то же самое, но стоит дешевле, крепится с помощью ремней и может использоваться в душе. (Примечание: старые версии WarmWire без покрытия не предназначены для использования в душе.) Помещения, требующие более 150 квадратных футов отапливаемой площади, и / или комнаты с углами или дугами подходят для WarmWire, который легко принимает необычные формы.Если у вас холодный пол и у вас есть доступ снизу через ползун или недостроенный подвал, вы можете установить маты SunTouch UnderFloor между балками пола, чтобы согреть плиточный, каменный или деревянный пол наверху.

2. Чем конкретно WarmWire отличается от ковриков SunTouch?

Custom TapeMat® — это быстрый вариант для электрического теплого пола. Коврик заказывается точно по желаемому плану этажа. Изготовленные на заказ ленточные коврики изготавливаются по изгибам, углам и вырезам в соответствии с требованиями дизайна комнаты.

Стандартные ленточные коврики

быстрее укладываются в прямоугольные пространства. Все предустановлено для вас. Маты добавляют к тонкому раствору армирующие волокна, что делает пол более прочным. Нагревательные элементы вплетены на заводе в покрытый полиэфирным ковриком с оптимальным расстоянием 3 дюйма и выходной мощностью 12 Вт на квадратный фут.

WarmWire стоит меньше за квадратный фут, чем нагревательные маты, и установка хорошо подходит для помещений необычной формы. По этой причине WarmWire более популярен в больших помещениях или комнатах с углами, изгибами, укромными уголками или ограниченными пространствами, которые не подходят для ковриков.Вы можете отрегулировать расстояние между WarmWire в соответствии с потерями тепла из комнаты.

3. Какое минимальное / максимальное расстояние между проводами для WarmWire?

Ремешок WarmWire может удерживать нагревательные элементы на расстоянии 2,5 дюйма, 3 дюйма или 3,5 дюйма. Расстояние 2,5 дюйма рекомендуется для помещений с высокими потерями тепла и бетонными плитами. По возможности используйте изоляцию под полом. 3-дюймовый интервал — наиболее распространенный интервал для ванн, кухонь, гостиных и подвалов с умеренными потерями тепла. Расстояние 3,5 дюйма лучше всего подходит для помещений с низкими потерями тепла, коридоров или больших площадей, отапливаемых с помощью тепловых каналов.Никогда не используйте расстояние менее 2,5 дюймов или более 3,5 дюймов для WarmWire.

4. Сколько мне нужно мата SunTouch или WarmWire?

Используйте новый калькулятор продукции SunTouch (калькулятор WarmWire / калькулятор TapeMat). Для многих проектов достаточно одного мата, но в проекте можно использовать несколько матов, подключенных параллельно, для обогрева больших площадей с ограничением нагрузки 15 А на один элемент управления.

Это основной расчет:

1. Рассчитайте общую площадь комнат от стены до стены.Вычтите квадратные метры всех встроенных элементов (например, ванны, туалета и шкафов).

(Общая площадь — застроенная) = (___ — ___) = ___ кв. Футов

2. Умножить на 0,90. Округлите до ближайших 5 кв. Футов. Это отапливаемая площадь.

_____ x .090 = _____ кв. Футов отапливаемой площади

3. В зависимости от площади обогреваемой площади выберите подходящий мат (-а) или WarmWire из каталога продукции.

5. Поднимет ли система SunTouch мою высоту пола? Если да, то на сколько?

Ожидайте увеличения высоты пола от 1/8 до 3/8 дюйма, в зависимости от метода установки.Вот три примера:

Большинство монтажников используют шпатель с зубьями от до 3/8 дюйма для нанесения раствора с тонким слоем. При тонкой установке и укладке плитки непосредственно над нагревательными элементами, увеличьте высоту от 1/8 до 1/4 дюйма.

Если вы сначала наносите тонкий слой на систему отопления, дайте ему высохнуть, а затем разбавьте плитку. Увеличьте толщину от ¼ до 3/8 дюйма.

Или вы можете нанести самовыравнивающийся раствор от ¼ до 3/8 дюйма, чтобы покрыть нагревательные элементы, а затем покрыть готовым напольным покрытием, например ламинатом.

Если вы установите SunTouch UnderFloor между балками перекрытия, высота готового пола не изменится.

6. Сколько еще тонкослойного покрытия мне понадобится для пола SunTouch?

Безопасная оценка — запланировать использование на 60% большего количества растворителя, чем обычно требуется для холодного пола.

7. Какие напольные покрытия я могу положить на мой новый светлый пол?

Если вы закладываете нагревательные элементы в раствор или устанавливаете SunTouch Underfloor, вы можете использовать много видов напольных покрытий.Самые популярные теплые полы — плитка и камень. Если покрыть нагревательные элементы самовыравнивающимся тонким слоем, можно установить ламинат, плавающий или приклеенный паркетный пол.

8. Существуют ли напольные покрытия, которые не подходят для теплого пола?

Полы с гвоздями не подойдут по понятным причинам. Виниловые полы могут деформироваться и обесцветиться поверх нагревательных элементов. Подкладка и ковер изолируют ваш сияющий пол, поэтому вы можете быть разочарованы его характеристиками.Резиновые и пробковые полы также обладают более высокими теплоизоляционными характеристиками, поэтому тепло может вас не порадовать. Обратитесь к производителю бамбукового пола (типа травы), чтобы убедиться, что он рассчитан на повышенные температуры. Хотя температура на поверхности излучающего пола не должна превышать 85 ° F, температура в нижней части готового напольного покрытия может составлять от 90 до 110 ° F.

9. Нужно ли уложить изоляцию под пол SunTouch?

Изоляция

снизит потери тепла и улучшит время отклика во время прогрева.Если вы можете положить его под каркас пола или под тонкую сетку (в соответствии с рекомендациями Совета по плитке Северной Америки), изоляция будет хорошей идеей. Существует ряд продуктов, предназначенных для работы под тонкими полами. Обратитесь к местному дистрибьютору или дилеру напольных покрытий. В случае SunTouch UnderFloor изоляция под матом между балками имеет важное значение.

10. Я устанавливаю SunTouch на бетонную плиту. Стоит ли добавить изоляционный барьер?

Изоляция значительно повышает производительность и эффективность систем обогрева полов.

11. Могу ли я установить теплый пол SunTouch в душевой пол?

Да. Как коврики SunTouch, так и WarmWire внесены в список UL для установки на индивидуальный пол для душа или скамейку. Обратитесь к руководству по установке SunTouch TapeMat, руководству по установке Custom TapeMat или руководству по установке WarmWire для получения дальнейших инструкций.

12. Вы порекомендуете средство управления моим лучистым полом?

Да. Контроллер SunTouch SunStat имеет защиту GFCI и датчик температуры пола для установки температуры пола.Он имеет удобный переключатель включения / выключения системы, а некоторые модели имеют программируемые функции для автоматического включения и выключения системы в соответствии с введенным расписанием.

13. С какой нагрузкой может справиться SunStat?

SunTouch SunStats — это термостаты с двойным напряжением (120 В переменного тока и 240 В переменного тока), рассчитанные на работу до 15 А. Они могут обрабатывать до 150 квадратных футов отапливаемой площади при 120 В переменного тока (15 А) или 300 квадратных футов при 240 В переменного тока (15 А). Для больших площадей, где требуется один элемент управления, просто добавьте реле SunStat для еще 15 ампер отапливаемой зоны.

14. Где лучше всего разместить элемент управления?

Поместите регулятор над (или рядом) местом, где провода питания выходят из пола. Поместите его в сверхглубокую распределительную коробку, внесенную в список UL, на высоте от 54 до 60 дюймов от пола или на высоте, предусмотренной местными строительными нормами. Выбирайте стену, на которую не попадают прямые солнечные лучи, или внешнюю стену.

15. Могу ли я покупать напрямую у производителя?

Нет, и это не потому, что мы не ценим ваш бизнес.Местные дистрибьюторы и дилеры предлагают реальную ценность в вашем регионе. Их опыт, здравый смысл, выбор инвентаря и аксессуары сделают ваш проект намного проще.

Устройство пола

  1. Могу ли я установить SunTouch прямо на фанеру?
  2. Какой тип тонкослойной машины / выравнивателя мне следует использовать при установке систем SunTouch?
  3. Могу ли я обрезать коврик по размеру моего участка?
  4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?
  5. Можно ли отрезать нагревательный элемент, если у меня слишком много?
  6. Что делать, если у меня на работе слишком много нагревательного элемента?
  7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?
  8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?
  9. Шнур питания немного толще мата.Как мне это установить?
  10. Что такое LoudMouth ™ и нужен ли он мне?
  11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?
  12. Я проверяю уровни сопротивления с помощью цифрового омметра (мультиметра) и получаю «OL» (обрыв линии) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других проводов. Это нормально?
  13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?
  14. Как избежать повреждения нагревательных элементов?
  15. Что такое CableTrowel?
  16. Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?
  17. Забыл установить датчик.Что я могу делать?
  18. У меня есть коврик SunTouch, но я не могу найти датчик управления.
  19. Как прикрепить ремешок WarmWire к плите?
  20. Как изолировать существующую плиту перед установкой SunTouch?
  21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

1. Можно ли установить SunTouch прямо на фанеру?

Да, SunTouch можно установить прямо на фанеру, если она покрыта раствором не менее 3/8 дюйма.Рекомендуется покрыть фанеру грунтовкой, совместимой с полимерно-модифицированным строительным раствором вашей марки. Если вы устанавливаете пол из тонкой плитки поверх фанеры, подумайте о том, чтобы сначала положить слой цементной плиты. Затем прикрепите SunTouch к заднему слою и покройте его латексным или модифицированным полимером раствором, а затем готовым кафельным или каменным полом. Во всех случаях укладывайте плиточные полы в соответствии с рекомендациями Совета по плитке Северной Америки.

2. Какой тип тонкослойной машины / выравнивателя следует использовать при установке систем SunTouch?

Используйте латексный или модифицированный полимером раствор для тонкого отверждения и нанесите его зубчатым шпателем на 3/8 дюйма.Вы также можете покрыть нагревательные элементы самовыравнивающейся смесью, которую вы смешиваете на стройплощадке. Держитесь подальше от предварительно смешанных растворов, клеев и быстросхватывающихся самовыравнивающихся смесей.

3. Могу ли я обрезать коврик по размеру моего участка?

Да. Раскатайте коврик до препятствия. Отрежьте оранжевую ткань и переверните циновку, чтобы покрыть следующую часть пола. Повторяйте, пока не покроете область, которую хотите согреть. Никогда не устанавливайте коврик на себя и ни по какой причине не обрезайте синий нагревательный элемент.

4. У меня в ванной необычное пространство. Как коврик может покрыть эту область?

Вы можете придать мату форму, вытащить нагревательный элемент и приклеить его к полу, чтобы заполнить небольшие участки.

5. Можно ли отрезать нагревательный элемент, если у меня слишком много?

Нет, это испортит мат. Каждый кабель имеет определенное значение сопротивления (Ом), поэтому длину нельзя изменять.

6. Что делать, если у меня на работе слишком много нагревательного элемента?

Если вы обнаружите, что у вас слишком много нагревательного элемента, вы всегда можете использовать часть излишка рядом с туалетом или в других местах, которые вы планировали оставить неотапливаемыми.Вы можете разместить незакрепленные нагревательные элементы на расстоянии 2,5 дюйма друг от друга, но держитесь подальше от кольца унитаза. Если ваш коврик слишком велик для проекта, не закатывайте его в стену; это вызовет опасный перегрев. В этом случае верните коврик, если он идеально подходит для вашего проекта.

7. Можно ли укоротить экранированный шнур питания? Можно ли укоротить провод датчика?

Да на оба вопроса. После того, как вы протянули экранированный шнур питания и белый провод датчика к блоку управления в стене, у вас, вероятно, останутся остатки.Вы можете отрезать лишнее и подключиться к SunStat. Никогда не обрезайте провода нагревательного элемента или датчик датчика (лампочку на конце провода).

8. Если у меня остались нагревательные элементы, можно ли их разрезать или оставить в стене?

Нет, не обрезайте их и никогда не оставляйте в стене. Никогда не обрезайте нагревательные элементы. Всегда заделывайте мат и нагревательные элементы WarmWire, включая заводское соединение, которое соединяет нагревательные элементы с проводами питания, в растворе в полу.Никогда не вставляйте в стену нагревательные элементы или заводские соединения.

9. Шнур питания немного толще мата. Как мне это установить?

Силовые кабели, включая заводские соединения с нагревательными элементами, прикреплены к полу. В стену и до распределительной коробки входят только экранированные провода питания. Вы можете использовать фрезер или долото, чтобы сделать паз в полу для проводов питания и, если необходимо, заводского сращивания, а затем приклеить к пазу заводское сращивание кабеля питания горячим клеем.

10. Что такое LoudMouth ™ и нужен ли он мне?

LoudMouth контролирует ваши нагревательные элементы во время установки. Если они повреждены, загорается свет и звучит сигнал тревоги, чтобы вы могли остановить работу и предпринять шаги для решения проблемы. LoudMouth может контролировать три набора нагревательных элементов одновременно, и он должен оставаться включенным, пока нагревательные элементы находятся на рабочем месте. LoudMouth стоит своих денег.

11. Почему я должен использовать и омметр (мультиметр), и громкоговоритель?

Они хорошо работают вместе.Омметр сообщает вам, что сопротивление (Ом) соответствует заводским спецификациям, а LoudMouth подает звуковой сигнал, если вы повредите провод во время установки. Омметр также покажет изменение сопротивления, если провод оборван, но не подает сигнал тревоги. Мы советуем использовать оба устройства при укладке теплого пола.

12. Я проверяю свои уровни сопротивления с помощью цифрового омметра (мультиметра), и я получаю «OL» (разомкнутая линия) или I (бесконечное значение), или отсутствие значения между проводом заземления моего провода питания и каждым из других провода.Это нормально?

Да. Если какое-либо сопротивление измеряется между проводом с зеленой меткой (заземлением) и проводами нагрузки, это указывает на короткое замыкание, что означает повреждение нагревательных элементов. Имейте в виду, что мультиметры с автоматическим выбором диапазона будут считывать ваше тело как цепь, если вы дотронетесь до обоих наконечников щупов пальцами.

13. Если я порежу или повредю нагревательный элемент, можно ли его отремонтировать?

Ни в коем случае не обрезайте синий нагревательный элемент. Если вы повредите его во время установки, вы можете позвонить по нашему бесплатному номеру 1-888-432-8932 и приобрести комплект для ремонта нагревательного провода.Комплект должен быть установлен квалифицированным электриком.

14. Как избежать повреждения нагревательных элементов?

Будьте особенно осторожны при нанесении раствора на SunTouch. Накройте SunTouch картоном, когда он открыт, чтобы минимизировать ущерб от движения на стройплощадке. Мы рекомендуем вам использовать пластиковый SunTouch CableTrowel ™ при нанесении строительного раствора.

15. Что такое CableTrowel?

CableTrowel — это легкое, прочное лезвие с зазубринами, которое наносит на нагревательные элементы слой гребенчатого раствора толщиной 3/8 дюйма.Установщикам нравится вес и то, что он легко чистится. Самое главное, он не повреждает нагревательные элементы, как острые металлические мастерки.

16. Нужен ли мне GFCI в моей печатной коробке для подачи питания на систему SunTouch?

GFCI не следует использовать, потому что наши термостаты поставляются со встроенным GFCI. Этот очень чувствительный GFCI может обнаруживать другой GFCI в цепи, вызывая то, что мы называем неприятным отключением.

17. Забыл установить датчик. Что я могу делать?

Вы можете разбить и аккуратно удалить одну плитку непосредственно под местом управления SunStat, а затем аккуратно вырезать место для датчика.Или вы можете осторожно удалить раствор между двумя плитками, а затем установить провод датчика и зонд в зазор и повторно залить шов. Не обрезайте нагревательные элементы зубилом и не устанавливайте зонд прямо поверх нагревательных элементов. Попытайтесь найти между ними зонд.

Или вы можете аккуратно просверлить небольшой карман в нижней части деревянного чернового пола ниже области нагрева и запечатать датчик в этом кармане.

Вы также можете переключиться на встроенный датчик температуры воздуха в SunStat, изменив параметры на режим «Air Sensing» или режим «Регулятор» по времени.Это работает, но менее точно, чем при использовании датчика температуры пола. Обратите внимание, что датчик все равно необходимо подключить к задней части элемента управления SunStat, чтобы воздушный режим работал должным образом.

18. У меня есть коврик SunTouch, но я не могу найти контрольный датчик.

Ваш датчик находится в упаковке термостата SunStat. Это свёрнутый белый провод.

19. Как прикрепить ремешок WarmWire к плите?

Просверливание отверстий и закрепление ремня винтами является одобренным методом.Если у вас есть задняя панель поверх фанеры, вы можете использовать гвозди или шурупы, чтобы удерживать ремешок. Однако самый быстрый и простой способ — это нанести на обратную сторону ремешка высокопрочный клей-спрей. Горячий клей — хорошая альтернатива клею-спрею. Мы также включаем в наши комплекты двусторонний скотч (или вы можете приобрести его отдельно). Это хорошо работает, особенно по бетону.

20. Как изолировать существующую плиту перед установкой SunTouch?

Некоторые типы мембран, предотвращающих разрушение или изолирующие трещины, обладают минимальными изоляционными свойствами.Прикрепите их к плите, а затем положите сверху коврик WarmWire или SunTouch. По крайней мере, 1/4 дюйма изоляционного материала поможет снизить тепловые потери в плиту ниже. Более толстый изоляционный материал, как правило, имеет лучший коэффициент сопротивления теплопередаче. Уточняйте у местных дилеров, какие продукты подходят для излучающих полов.

21. Можно ли использовать полимерный песок для заполнения швов между брусчаткой, установленной над системой SunTouch ProMelt ™?

Полимерный песок — хороший вариант.Некоторые производители полимерного песка заявляют, что дополнительное тепло не повредит их продукту. Тем не менее, всегда полезно проконсультироваться с производителем полимерного песка, который вы планируете, чтобы убедиться, что его продукт может использоваться над системой электрического снеготаяния.

Эксплуатация этажа

  1. В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?
  2. Сколько будет стоить эксплуатация моего лучистого пола?
  3. При какой температуре мне следует укладывать теплый пол?
  4. Что предохраняет мой пол от перегрева?
  5. Долго ли прогревается пол?
  6. Что делает программируемое управление?
  7. Что может пойти не так с продуктами SunTouch?
  8. Какую поддержку вы оказываете?
  9. Как мне объяснить мой пол SunTouch моему соседу?

1.В вашем руководстве сказано, что я должен подождать 30 дней после установки, чтобы включить систему SunTouch. Почему?

Строительному раствору требуется 28 дней для полного высыхания. Если вы включите нагревательные элементы до того, как он застынет, он сожмется, потрескается и всплывет на вашей плитке. См. Инструкции на мешке для кладки или позвоните производителю.

2. Сколько будет стоить эксплуатация моего лучистого пола?

Ваша стоимость будет зависеть от того, сколько часов вы утепляете пол и ваших затрат на электроэнергию.Калькулятор продукта SunTouch (калькулятор WarmWire / калькулятор TapeMat) даст вам оценку, основанную на среднем использовании.

3. При какой температуре следует укладывать теплый пол?

Используйте свой контроль, чтобы найти температуру, которая вам нравится. Начните с 80 ° F, а затем настройтесь на свой комфорт.

4. Что предохраняет пол от перегрева?

Элементы управления

SunTouch оснащены датчиками пола и ограничителями высокой температуры, чтобы пол не перегрелся.Большинство пользователей не хотели бы, чтобы температура поверхности превышала 85 ° F. Многие производители деревянных и ламинатных полов требуют ограничения в 82-84 ° F. Рекомендуемую максимальную температуру пола проконсультируйтесь с производителем материалов из дерева или ламината.

5. Долго ли прогревается пол?

Из холодного старта системе требуется время, потому что ей необходимо прогреть всю массу пола. Наши цифровые элементы управления помогают, «понижая» температуру до более низкого уровня, но не полностью.Когда комната будет готова к «комфортной» температуре, регулятор быстро нагреет пол. В среднем это занимает от 20 до 45 минут. Утеплитель под системой утепления пола сократит время прогрева.

6. Что делает программируемое управление?

Программируемый элемент управления SunStat позволяет вам установить 7-дневный график для вашего теплого пола. Обычно пол прогревается утром и вечером, когда вы пользуетесь комнатой. Программируемые элементы управления популярны, потому что они начинают нагреваться еще до того, как вы входите в комнату, и снижают температуру пола, когда вы уходите.Таким образом, вам всегда комфортно, но вы не тратите впустую энергию.

7. Что может пойти не так с продуктами SunTouch?

В руководствах по установке перечислено несколько вещей, которые могут вызвать повреждение продукта перед установкой. Как правило, SunTouch подвергается наибольшей опасности на стройплощадке, где острые инструменты и дорожное движение могут повредить нагревательный элемент. После того, как напольное покрытие установлено поверх мата SunTouch, мало что может повредить ему.

8.Какую поддержку вы оказываете?

Позвоните по нашему бесплатному номеру из США и Канады 1-888-432-8932 с 7:00 до 18:00 по центральному времени с понедельника по пятницу. Наши инженеры и сотрудники службы поддержки клиентов готовы ответить на ваши вопросы. Просмотрите видеоролики по установке, доступные в Интернете, и прочтите руководство по установке, в котором есть таблица устранения неполадок, если у вас есть какие-либо вопросы.

9. Как мне объяснить соседу мой пол SunTouch?

От Аляски до Флориды люди проводят много времени в ванных комнатах на холодных плиточных полах.SunTouch — это простой и недорогой способ начать день с теплых ног.


Ваш SunTouch Experience

У вас есть история или опыт, которыми вы хотели бы поделиться с вашим продуктом SunTouch?

Отправьте свою историю

Как работает лучистый пол с подогревом

При выборе системы лучистого теплого пола (RFH) вы выбираете либо электрическую, либо водяную. Энергия, необходимая для обогрева всего дома с помощью электрической системы RFH, не является рентабельной, поэтому, если вы отапливаете весь дом, то вам подойдет Hydronic .Вы строите новый дом или ремонтируете старый дом? Если это новое строительство, вероятно, лучшим выбором будет гидронная система. Вы можете установить гидронные системы в существующем доме, но вам придется разорвать пол, что дорого и требует много работы.

Допустим, вы выбрали гидравлическую систему RFH. Первое, что вам следует знать, это то, что это будет стоить вам больше, чем стандартная печь. Система приточной вентиляции для дома площадью 2000 квадратных футов (610 квадратных метров) будет стоить от 3800 до 4500 долларов.Установка водяного водяного теплого пола с бойлером будет стоить от 7000 до 13000 долларов. Однако система RFH более эффективна, на 40 процентов, и служит дольше. Стандартные печи служат от 10 до 25 лет, а система RFH — до 40 лет.

Гидронная система предлагает еще одно преимущество — вы можете использовать различные источники для нагрева воды:

  • Жидкотопливный котел
  • Газовый котел
  • Керосиновый, газовый или солнечный водонагреватель

Решение Какой источник тепла использовать, зависит от того, насколько велик ваш дом и насколько холодно в том месте, где вы живете.Например, если у вас большой дом с высокими потолками и вы живете в Канаде, вам, скорее всего, понадобится котельная. С другой стороны, если вы строите дом меньшего размера во Флориде, вы можете обойтись обычным водонагревателем.

Итак, вы решили, что вам нужна газовая котельная в вашем недавно построенном доме. Перед укладкой напольного покрытия ваш специалист или генеральный подрядчик RFH должен установить вашу систему. Есть два типа установки — мокрый или сухой .При влажной укладке уложите либо бетонную плиту под черным полом, либо тонкий лист бетона между черным полом и поверхностью. При сухой установке трубы размещаются непосредственно под черным полом во время строительства, без бетона сверху. Поверхность пола — древесина твердых пород, плитка или ковровое покрытие — идет поверх чернового пола и забирает тепло непосредственно из труб.

Бетон действует как тепловая масса , сохраняя тепло, так что у вас есть большой горячий блок под полом.Бетон обязан своей способностью сохранять тепло благодаря своей плотности и низкой проводимости. Дерево обладает очень высокой проводимостью — подумайте о том, как быстро деревянные настилы или скамейки остывают, когда садится солнце. Из-за этой тепловой массы системам с влажной установкой требуется больше времени для нагрева и работы. Те, у которых установлена ​​сухая установка, дешевле, но работают при более высоких температурах, потому что нет тепловой массы для хранения тепла. Им также требуется отражающая изоляция под трубками, чтобы направлять тепло вверх.

Ваш бойлер или водонагреватель подключен к коллектору — системе отдельных труб, по которым вода из одного источника направляется в разные зоны. Таким образом, вы можете обогревать каждую зону вашего дома отдельно с помощью одного программируемого термостата. Из коллектора горячая вода подается через патрубок PEX с помощью рециркуляционного водяного насоса. PEX — это герметичная, нетоксичная, гибкая полиэтиленовая трубка, способная выдерживать высокие температуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
