Теплый деревянный водяной пол (под деревянную доску)

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.

к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.

к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

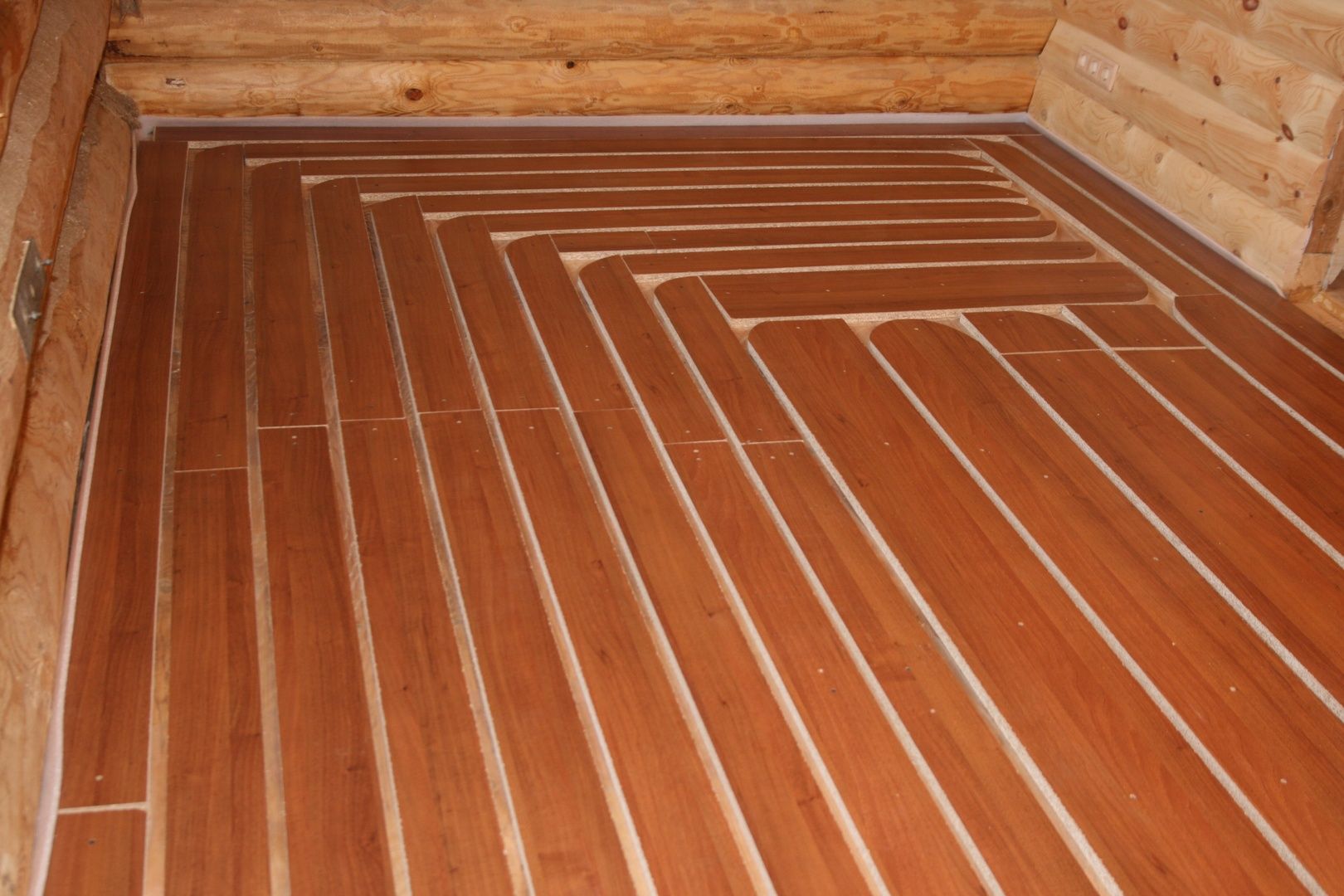

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.

к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

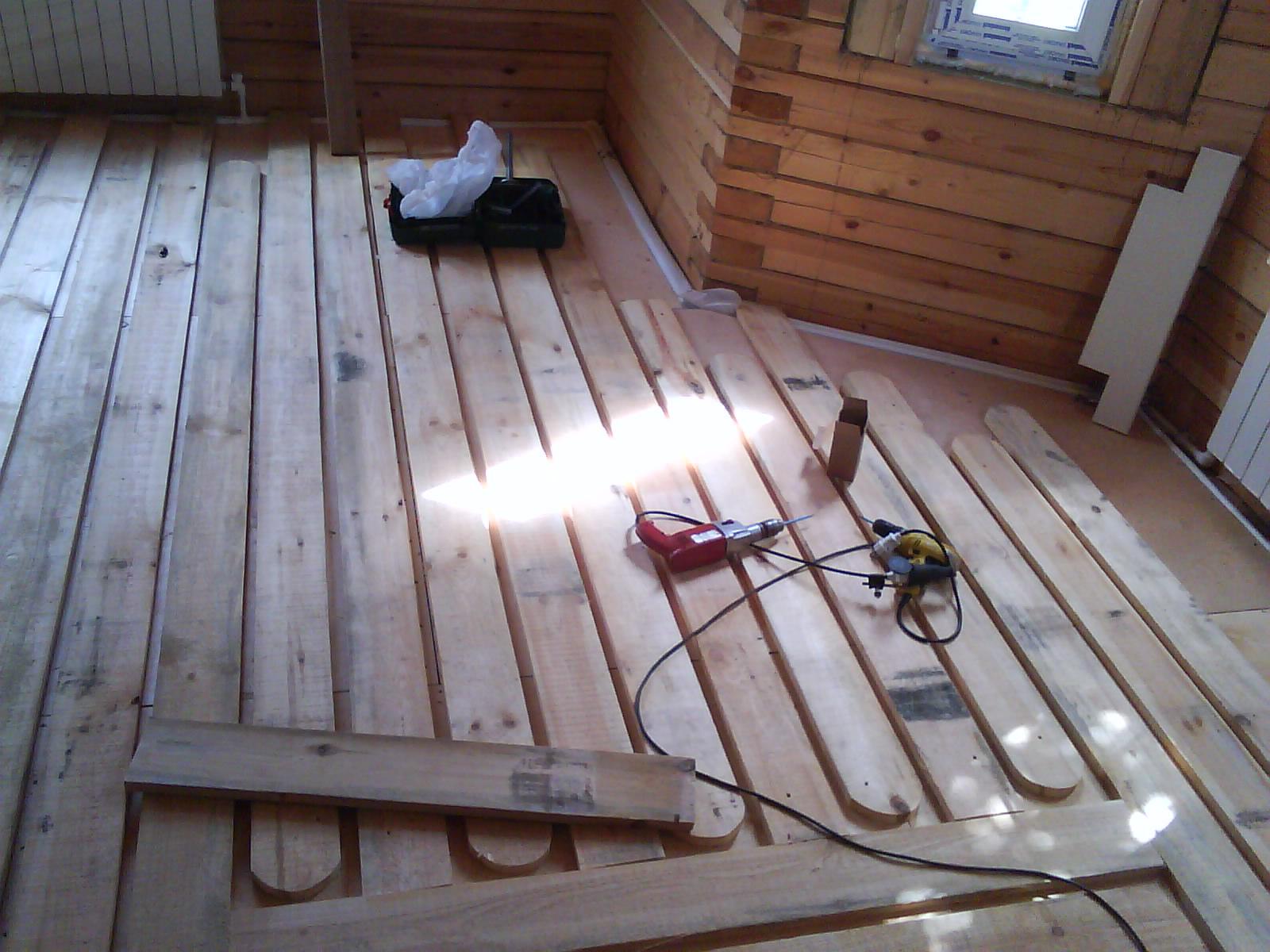

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.

к меню ↑

2.

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.

к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

Каким должно быть устройство водяного теплого пола в деревянном доме

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола

На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска – при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом

Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

• Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
• Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.
• Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.

Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

• Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
• Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
• Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
• В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
• Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут

Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

• Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
• Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.
• Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.

При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа

Для монтажа водяного контура потребуется:

1. Рулетка.
2. Пластиковые трубы и фитинги.
3. Набор слесарных и строительных инструментов.
4. Шуруповерт.
5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:

1. Перфоратора.
2. Правила.
3. Угловой шлифмашинки для разрезания арматуры.
4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже

Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

• Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
• Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
• Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

водяной или электрический в доме

На рынке представлено большое количество уникальных технологий, позволяющих людям сделать свое жилье теплым и комфортным. Некоторые из них вызывают недоверие и массу сопутствующих вопросов. Например, часто можно услышать разные мнения по поводу как установить теплый пол на деревянный пол. Даже некоторые мастера считают, что такой способ неосуществим. Но, как показывает практика, данное мнение является ошибочным. И теплый пол в деревянном доме встречаются очень часто.

Что нужно помнить?

Почему возникает недоверие к такому способу обогрева помещений? В расчет берутся специфические свойства материала. Из-за температурных перепадов дерево может менять свою форму. При нагревании его поверхность немного расширяется, а при охлаждении – сжимается. Аналогичная ситуация происходит и при высоком или низком уровне влажности. Но, развитие строительных технологий происходит стремительным образом. И уже сегодня производители предлагают своим клиентам варианты, которые позволяют укладывать теплый пол на деревянном основании.

Если вы приняли решение сделать теплый пол на деревянный пол, то следует помнить о некоторых особенностях натурального материала:

1. Древесина имеет низкий уровень теплопроводности. Если проводить сравнение с бетоном, то температура нагреваемых элементов на полу должна быть достаточно высокой.
2. Не следует устанавливать в деревянном частном доме, даже очень эффективный, теплый пол как единственный источник тепла. Обязательно установите еще несколько радиаторных батарей на стены в помещениях.
3. Древесина – материал, который легко и быстро воспламеняется. Специалисты рекомендуют отдавать предпочтение не электрическим теплым полам, а водяным системам.

Помимо особенностей, которыми обладает натуральная древесина, следует учитывать и требования, выдвигаемые к электрическому теплому полу, установленному в деревянных постройках. Поэтому, теплые полы в деревянном доме устанавливаются при соблюдении всех правил.

А именно:

• Все правила монтажа электрических приборов должны соблюдаться со строжайшей точностью. Это минимизирует вероятность возникновения возгораний и, как следствие, пожаров дома. Эффективный теплый пол на деревянное основание должен укладываться со строгим соблюдением требований безопасности.
• Недопустимо, чтобы нагревательный элемент на полу касался легко возгораемых материалов.
• Как упоминалось выше, древесина характеризуется низким уровнем теплопроводности. Поэтому, настил должен иметь минимальную толщину. Рекомендуется укладывать деревянное покрытие толщиной от 20 до 24 мм. Это позволит снизить расход электрической энергии и предотвратит вероятность повреждения покрытий дома.
• Во время работы нельзя прокладывать кабель где установлена мебель или предметы бытовой техники.
• Тщательно изолируйте все соединения.
• При укладке кабелей важно соблюдать особую внимательность. Не повредите изоляцию.
• Максимальная мощность теплого пола должна быть ниже 80 Ватт на квадратный метр.
• Особо внимательно нужно выбирать номинал автоматического выключателя, с помощью которого производится перезагрузка системы. Он устанавливается внутри помещений дома.

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

1. Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
2. При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Перед тем, как начать монтаж труб или электрических кабелей, следует подготовить основание дома.

Используйте несколько подходов:

• Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
• Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем. На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками.

Основной этап

Определитесь с типом изделия. Хотите электрический обогрев. Его можно устанавливать. Хотите сделать водяной – тоже допустим в доме из дерева.

Рассмотрим укладку электрических нагревательных систем. Начинается обустройство теплых полов по деревянному полу с расстилания фольгированного теплоизолятора. Он должен быть расположен фольгой вверх. Толщина слоя в обязательном порядке больше 30 мм. Далее укладывается монтажная сетка, служащая основой для кабеля. Электрический кабель монтируется петлями. Для петель следует сделать пропилы в лагах. Крепление кабеля к сетке происходит при помощи хомутов. Между лагами располагается свой датчик температуры. А терморегулирующее устройство крепится к поверхности стены. После работы выполните проверку. Если теплые деревянные полы работают исправно, можно приступать к укладке финишного покрытия.

Самым экономичным вариантом считается укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер. Работа осуществляется достаточно просто. На основание укладывается теплоизоляционный материал. Сверху ложится нагревательная пленка, которая подключается к сети. И поверх этой конструкции укладывается финишное покрытие. В итоге, теплый пол на деревянной основе можно использовать.

Что касается водяных полов, то здесь ситуация обстоит немного сложнее. Основная проблема заключается в наладке соединения труб с общей отопительной системой. Самостоятельно сделать могут далеко не все владельцы деревянных домов. Поэтому рекомендуется обращаться за помощью к опытным специалистам, которые без проблем положат водяной эффективный теплый пол на деревянных полах.

В заключение стоит отметить, что теплые полы с легкостью можно укладывать на натуральное деревянное полотно. Тщательно соблюдайте все тонкости и нюансы данного вида работы.

Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

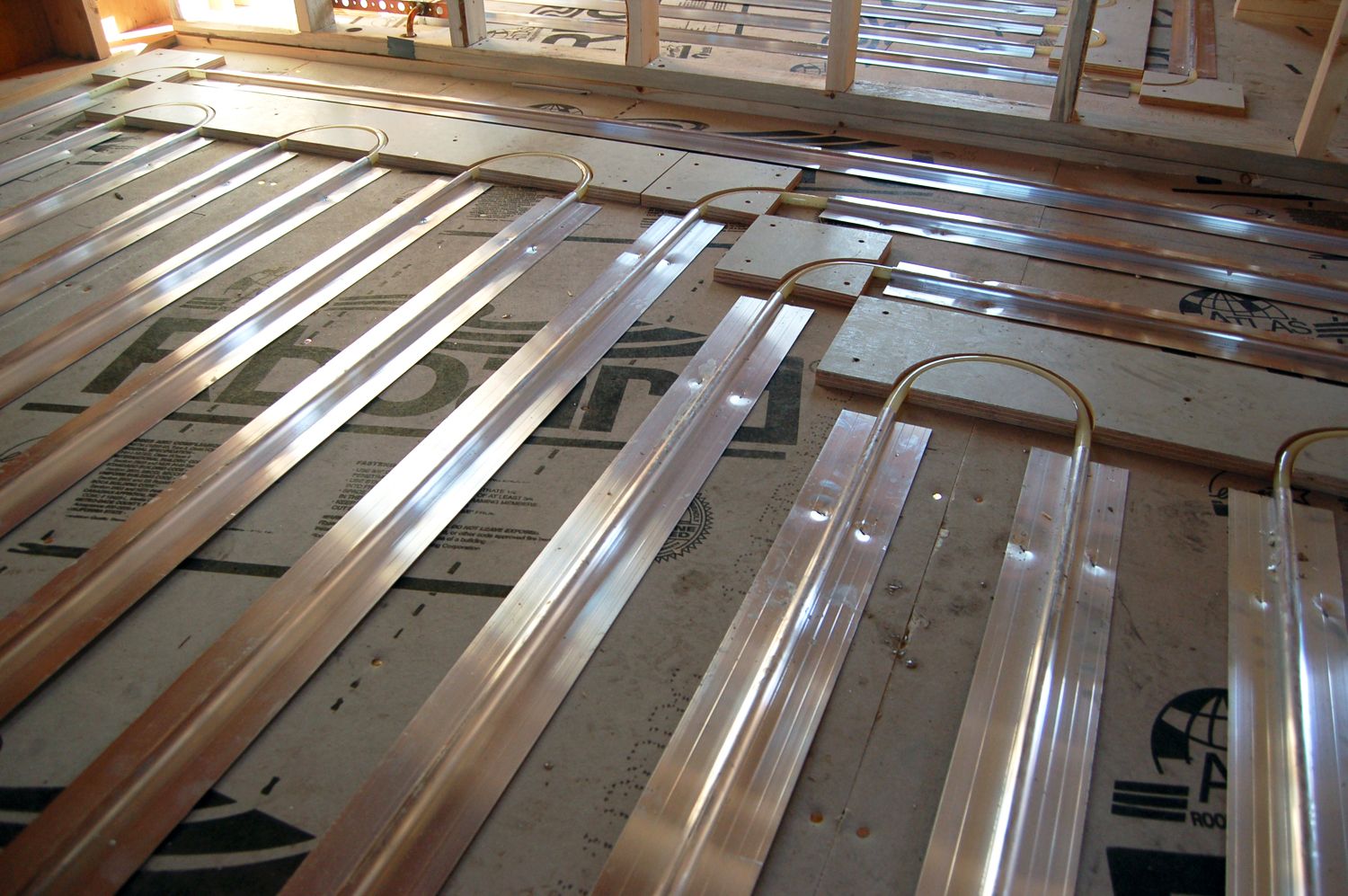

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант — пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео — Водяной теплый пол по деревянному основанию

Видео — Монтаж водяного теплого пола

Видео — Монтаж ИК пленки на деревянный пол

Теплый пол на деревянный пол. Деревянное основание и устройство

На первый взгляд может показаться, что теплый пол на деревянный пол – скорее мечта, чем реальность. Ясно же, что бетонная стяжка и дерево понятия не совсем совместимые. Однако, там, где невозможен стандартный способ укладки, помогут новые подходы. Теплый пол на деревянной основе имеет свою специфику. Зная нюансы установки можно получить безопасный теплый пол, который наполнит ваш дом комфортом и уютом.

Сегодня на деревянную основу укладывают либо водяной, либо электрический вариант. Правда, надо признать, что водяной теплый пол деревянная система значительно более востребован.

Проблемы установки теплого пола

Необходимо сразу предупредить, что технология монтажа элементов нагрева на деревянную основу отличается от стандартной схемы. Обязательно наличие верхней цементной стяжки в этом случае невозможно – большой вес покрытия может привести к деформации лаг и чернового пола. Как же поступить в этом случае?

Так как теплопроводность дерева намного ниже, чем у бетонного раствора, расположение трубопровода теплого пола должно быть максимально приближено к верхнему декоративному покрытию. Именно здесь возникают определенные проблемы:

1. Сохранность магистрали от внешнего механического воздействия.
2. Обеспечение максимальной теплоотдачи системы, без потерь энергии на компенсацию тепловых потерь от фундамента.

На первый взгляд решение этих задач не может быть связано в одну общую схему монтажа водяного теплого пола. Деревянная система устройства покрытия традиционно не предусматривает установку водяных, а тем более электрических систем отопления. Следовательно, необходимо было разработать уникальную схему монтажа, комплектующие для практической реализации подогрева покрытия.

Практические способы монтажа

Для обеспечения сохранности тепловой трассы были сделаны несколько отличающихся систем установки. Все они предусматривают дополнительные элементы, которые не только защищают конструкцию, но и обеспечивают их фиксацию.

• Модульная схема

На подготовленное основание со специальными канавками укладываются трубопроводы.

Это может быть покрытие заводского производства или сделанное самостоятельно. Преимущества этого способа заключается в минимизации тепловых потерь. Для заводских моделей монтаж не представляет особых трудностей. Важно рассчитать технологические и эксплуатационные параметры системы, а также расстояние между трубами.

Штробирование монтажных канавок в деревянном основании собственными силами – процесс трудоемкий. Для него потребуется специальный инструмент и определенные навыки работы по дереву. Но важным преимуществом такой схемы является отсутствие полимерных слоев, как в заводских моделях. Конструкция получается полностью деревянная, за исключением защитной оболочки из фольги.

Принцип этой схемы заключается в укладке магистралей между установленными рейками на черновом полу.

Это один из самых простых способов, но и в то же время – не совсем надежный. Толщина защитных реек выбирается в зависимости от диаметра трубопровода, а ширина – по расстоянию магистралей друг от друга. Это не всегда можно реализовать в комнатах с нестандартными размерами. Большая часть тепловой энергии будет расходоваться на обогрев монтажных элементов.

На заметку

Для небольших помещений – до 30 кв. м. можно установить электрический пол, причем самым приемлемым вариантом является ИК пленочный пол.

Теплый пол на деревянное основание: технология поэтапного устройства

Подготовительные работы

Заведомо, еще на стадии планирования, нужно хорошо представлять каким будет в дальнейшем финишное покрытие. Это необходимо для правильного расчета будущего пола, гидравлики, шага укладки, возможных потерь тепла и т. д.

Как оценить состояние основания

Деревянная основа состоит из досок, которые должны располагаться в достаточной близости друг к другу. Обнаруженные после обследования незначительные щели заделывают теплоизоляционным материалом. Конечно, так просто бывает далеко не всегда. Иногда даже невооруженным глазом можно заметить, что деревянная конструкция уже физически изношена, значит, ее лучше демонтировать. Такая необходимость возникает и в других случаях, скажем, если

• ее надо будет утеплить;
• если лаги расположены с шагом более 60 см: в этих случаях рекомендуется установить между ними по центру еще одну дополнительную;
• старые доски часто имеют разную толщину – их нужно будет подогнать на строгальном станке с учетом, перепады высот должны быть меньше 2 мм.

На заметку

Как известно, в этих случаях подложка не предусмотрена, поэтому выравнивать основание придется по максимуму, ведь теплый пол на деревянный пол устраивают на совершенно ровное основание.

Предварительная теплоизоляция основания

Когда система лаг будет приведена в порядок, переходят к устройству фальшпола. По нижней части лаг прибивают, к примеру, влагостойкую фанеру. Она послужит опорой для утеплителя, который укладывают между лаг. Однако, до этого на лаги стелют паро- и гидрозащитную пленку и пристреливают степлером.

Одним из самых популярных вариантов считаются плиты минваты, имеющие плотность 35-40 кг на куб. м. Оптимальная толщина утеплителя – порядка 1000 мм. Аналогичной пленкой покрывают слой утеплителя.

Внимание

Использовать обычную пленку в этих целях не рекомендуется, так как из-за нее конденсирует влага, которая увлажняет утеплитель.

Настил досок

Настал момент вспомнить об обработанных досках . Их начинают укладывать особым образом, оставляя между соседними по 20 мм, предварительно придав торцевым частям досок с одной стороны полукруглую форму. На этом подготовка, которую предполагает деревянная система водяного теплого пола, заканчивается.

Необходимость отражающего слоя

Дерево имеет низкий коэффициент теплопроводности, поэтому обеспечить должную эффективность системы «теплых полов» в таком виде не может. Ситуацию исправляют, уложив отражающий слой из толстой рулонной фольги. Как он действует? Теплоноситель при прохождении по трубам нагревает фольгу, а она, в свою очередь, отражает тепло и переправляет его вверх. При этом никаких тепловых потерь нет, так как тепло в полном объеме передается финишному покрытию. Вообще-то, если точно следовать правилам, то трубы нужно помещать не в фольгу, а в особые короба из алюминия или стальные желоба, но стоимость работ от этого сильно увеличивается, а фольга, которая стоит значительно меньше, тоже неплохо справляется с поставленной задачей.

Укладка труб

Вдоль паза, по которому должна пройти труба, раскатывают рулон фольги. Лучшим материалом для самостоятельного монтажа считается сшитый полиэтилен или металлопластик. Нарезанные трубы между собой соединяются при помощи специального «паяльника» или «утюжка» и оборачивают фольгой, которую крепят к настилу из дерева, используя мелкие гвозди или скобы строительного степлера.

Трубы могут не удерживаться в ячейках, поэтому их обязательно необходимо зафиксировать к основе, используя металлические пластины. По одной из них прибивают на пиках изгиба, а другие – по длине на расстоянии 100 см друг от друга.

Подключение и тестирование

Уложив всю систему из труб, переходят к последнему очень важному этапу установки – подключению к системе отопления. При самостоятельном выполнении монтажа, возможно, и не стоит использовать сложные конвертерные схемы, можно удовлетвориться и ручным управлением. Хотя подключать систему «теплый пол» по деревянному основанию можно по любой другой известной технологии, благо имеется их довольно много.

Работы по устройству системы можно считать окончательно завершенными после тестирования – ее прогоняют в течение двух-трех дней под максимальной нагрузкой.

Для наглядности можно дополнительно посмотреть видео монтаж такой системы на деревянное основание.

Финишное покрытие

Довольно часто в качестве финишного покрытия на такой пол используют ламинат или доску, укладываемую замковым способом. Однако нельзя не считаться с низкой теплопроводности древесины, необходим грамотный расчет системы. В любом случае наиболее эффективная с этих позиций – керамическая плитка.
