Термофен: виды, функции, популярные модели

Содержание статьи

Термофен известен большинству мастеров любой специализации. Это простое устройство, которое поможет как на стройплощадках или во время ремонта, так и в других сферах, где требуется поток горячего воздуха. Первый такой инструмент был создан в 1900 году немецкой фирмой FOEN. Это был прибор для сушки волос. В дальнейшем прибор улучшался и модернизировался, перейдя в разряд строительных инструментов.

Функции термофена

Строительный фен поможет справиться с огромным списком задач. При ремонте он поможет убрать излишки краски, клея или другого вещества, наклеить ровно пленку, натянуть потолки. Незаменим при работе с клеями, пленками, брезентом. Изогнуть пластиковую трубу для аккуратного монтажа невозможно без этого устройства.

Ни один строительный объект не может обойтись без этого прибора. Кроме того, при бытовом использовании ему находят применение в тысячах ситуаций:

1. Сушка или растягивание обуви;
2. Подогрев обеда в условиях строительства;
3. Разморозка холодильника, труб, водостоков;
4. Удаление льда с лестниц;
5. Разогрев автомобиля в мороз;
6. Удаление наклеек, стикеров и обоев;
7. Обработка деревянных и каменных поверхностей от различных насекомых.

И многие другие способы применения, ограниченные иногда лишь фантазией владельца. При экспериментировании стоит помнить о безопасности. Высокие температуры могут привести к ожогам и пожарам.

Устройство инструмента

Все модели различаются какими-то деталями или дополнительными приспособлениями. Однако общее устройство однотипное для всех фенов.

На изоляторе закрепляется нагревательная пружина. Полученный элемент крепится одной стороной к крыльчатке двигателя. Также он соединяется с регулятором температуры, расположенном на корпусе. При включении нагревательный элемент нагревает воздух до заданной регулятором температуры. Двигатель приводит крыльчатку в движение, прогоняя струю раскаленного воздуха через сопло. Сопло придает направленность этой струе. Также в зависимости от модели в корпусе находятся предохранители, датчики.

На корпусе могут располагаться кнопка включения, регулятор температуры, различные индикаторы, воздухозаборные отверстия. Кроме этого располагают приспособление для устойчивой установки или подвешивания фена.

Виды рукояти

Классическая пистолетная форма не является единственным возможным вариантом. Для удобства в различных условиях можно выбрать устройство с рукоятью следующих типов:

• Классическая пистолетная;
• Прямая цилиндрическая;
• Поворотная;
• Открытого или закрытого типа;
• С противоскользящим покрытием или без него.

Какую бы Вы не предпочли рукоять, предпочтительнее выбрать с противоскользящим покрытием зарытого типа. Это убережет мастера от возможных травм.

Виды фенов и их характеристики

Инструменты отличаются по характеристикам, благодаря чему можно выделить следующие виды:

1. Низкотемпературные и со средней рабочей температурой – до 600 градусов, с высокой рабочей температурой и специализированные – до 900 градусов;
2. Низкомощные – до 1,8 кВт, среднемощные – до 2,5 кВт, высокомощные – свыше 3 кВт;
3. Для бытового пользования – отсутствует регулятор температуры, профессиональные с высокоточной регулировкой, специализированные;
4. По внешнему виду (пистолетной формы, прямой, специальный и другие).

Зная особенность предполагаемых работ не сложно выбрать нужный инструмент. Если нагреваемая поверхность в свободном доступе и не требуется длительный нагрев, подойдет пистолетный вариант бытового устройства. При необходимости изменять установленную определенную температуру и длительном нагреве, стоит выбрать профессиональный инструмент.

Вес инструмента зависит от качества материалов, защиты шнура, наличия дополнительных устройств, мощность инструмента и другие параметры. Оптимальный вес фена около 1 кг. Меньший вес может указывать на сниженное качество или маленькую мощность инструмента.

Виды насадок

Насадки, или форсунки, расширяют функционал термофена, допуская выполнение дополнительные работы. Они крепятся на сопло и формируют поток раскаленного воздуха. В некоторых моделях предусмотрен сброс форсунок специальным устройством.

1. Круглые — для работ с различными трубами;
2. Плоские – для очистки покрытий, изгиба и выравнивания пластика;
3. Щелевые – склейка ПВХ – полотен; В виде узкой плоской трубки – для разрезания пенных полистеролов;
4. Плоская V-образная – для подачи сварочного шнура;
5. Стеклозащитная – для очистки рам;

Это основные, наиболее часто применяемые насадки. Кроме этих видов существует множество других форсунок, применяемых для различных целей. Для того, чтобы на сопло подошла более тонкая насадка, применяют переходники.

Дополнительные функции

Казалось бы, что может быть проще фена. Однако и для него есть специальные устройства, расширяющие и без того огромный функционал. К таким приспособлениям можно отнести:

1. Холодный обдув поможет остудить поверхность в кратчайший срок.

2. Поддержание выбранной температуры не только предохранит от снижения ее в случае перепада напряжения, но и восстановит режим при повторном включении.

3. Фильтрация воздуха поможет работать в сильно запыленных помещениях.

4. Защита от ожогов достигается не только пластиковым корпусом. Сопло может быть прикрыто кожухом. При этом может быть как не снимаемый, так и съемный вариант.

5. Устройство сброса насадок — в некоторых моделях установлено.

6. Контрольные индикаторы помогут выдержать определенную температуру нагрева в случаях, когда необходима максимальная точность.

Эти и другие устройства облегчают работу и продлевают срок эксплуатации фена. Но стоит помнить, что многие функции не будут востребованы в повседневном домашнем применении, а наличие их значительно повышает стоимость инструмента.

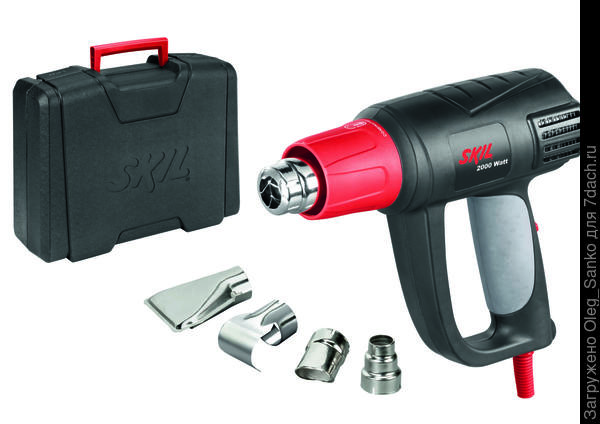

Комплектность инструмента

Помимо разнообразных видов рукоятей и приспособлений для установки и подвешивания, термофен может быть укомплектован и другими деталями.

Обычно насадки (форсунки) идут в комплекте, значительно расширяя функции термофена. Так как их огромное количество видов, требуемой может не оказаться в комплекте. В таком случае ее придется докупить отдельно.

Кроме этого, могут включаться скребки, рукоятки, переходники, стержни для сварки и многое другое, в том числе и кейс. Для того, чтобы не переплачивать за ненужные детали, стоит четко сформулировать область применения этого инструмента.

Правила работы

Обратим внимание на основные виды работ, производимых промышленным феном. Стоит учитывать, что при любой работе этим инструментом нужно использовать термостойкие перчатки, очки. Не должно быть свисающих деталей одежды. Производить работы нужно в хорошо проветриваемых помещениях, в дали от пожаро- и взрывоопасных веществ.

Снятие краски легче производить с деревянной поверхности. С металла этот процесс будет более сложен. При обработке пластиком необходимо точно выверить время нагрева и температуру. Нагрев производят на максимальной температуре на расстоянии 2 – 3 см от материала. Когда краска начнет вздуваться, шпателем нужно аккуратно поддеть ее, после чего переходят к следующему участку. Нагрев следующей зоны производят с небольшим отступом, чтобы струя воздуха не грела обработанную поверхность. При правильно проведенной работе на материале не останется следов краски.

Для соединения двух частей напольного покрытия, такого, как линолеум или кафель, потребуется присадочный жгут. По составу он должен совпадать с материалом покрытия. Подогнав два края вплотную друг другу, необходимо сделать V-образный вырез. Укладываем в него жгут, расплавляем при температуре 300 градусов. После чего необходимо разровнять, убрать излишки и дать застыть.

Сварка труб из пластика становится очень простым занятием. Нужно надеть на фен сварную отражающую насадку, выставить температуру 200- 300 градусов и оставить до полного нагрева. После этого подносим к насадке концы труб, дожидаемся размягченного состояния пластика и крепко на 0,5 – 1 мин прижимаем концы друг к другу.

Для соединения пленки нужно наложить одну сторону на другую сторону на 2 – 4 см, при температуре от 200 до 400 градусов несколько секунд нагреваем поверхность. Очень быстро необходимо после этого укатать шов валиком. После остывания проверить растяжением на прочность. Если спайка разошлась, стоит повторить процедуру при большей температуре.

Меры безопасности при проведении работ с термофеном

1. Одно из самых важных условий – струя воздуха должна быть направлена под 45 градусов. При пренебрежении этим условием происходит перегрев инструмента, и, соответственно, его поломка.
2. Стоит работать вдали от быстровоспламеняющихся или взрывоопасных веществ для предотвращения возможной катастрофы.
3. Необходим контроль температуры инструмента и обрабатываемой поверхности. Однако не рекомендуется проверять рукой, возможны ожоги.
4. После выключения не прикасайтесь к рабочим поверхностям до по

Термофены: устройство и приемы работы

С некоторой натяжкой термопистолет можно и бластеру уподобить. Он ведь тоже испускает поток концентрированной энергии, и, кстати, совсем немалой — способной расплавить олово.

Назначение термопистолета

Если нужно «содрать» старые обои или, что во сто раз сложнее, старую масляную краску, любой мастер только скажет спасибо, если термофен окажется под рукой.

Эффективное снятие предыдущих покрытий

Эти устройства сегодня имеют уже достаточно широкую сферу применения. Их используют для:

• снятия «древних» лаков и красок,
• пайки и лужения,
• сушки, формовки, продувания поверхностей,
• для активизации склеивания или размораживания, оттаивания заледеневших водопроводных труб и многого другого.

Устройство термофена


Воздействие горячим воздухом на термоусадочную оплетку

Возможность обдува холодным воздухом предусмотрена во многих моделях. Она незаменима в тех случаях, когда обрабатываемую поверхность нужно сначала сильно нагреть, а потом быстро охладить. Кроме того, перед выключением инструмента уместно охладить и сам штатный нагревательный элемент. Эта возможность реализована, например, в модели Skil 8003 AB. В ней предусмотрена единая производительность воздуха, равная 250 л/мин, но для двух разных температур — +50 °С и +400 °С.

Еще одна важная опция современного термопистолета – поддержание постояннной температуры воздуха за счет системы электроники. Она «держит» температуру независимо от нагрузки. Наличие этой функции параллельно увеличивает срок эксплуатации спирали накаливания и, соответственно, срок службы всего прибора.


Аккуратное воздействие при пайке горячим воздухом

Разумеется, такая обжигающая «игрушка» просто обязана быть абсолютно безопасной и удобной в работе. Поэтому инструмент утоплен в термозащитный кожух.

И здесь поможет раскаленный воздух — термоусадочный „кембрик“ надежно обхватит проволочный контакт

Кроме того, на строительном рынке имеются модели как с отрытой, так и с закрытой ручкой. Первая версия привлекает компактностью, вторая – дополнительной защитой рук от возможных брызг горячего материала, а заодно и от обжигающего отраженного воздуха. Хотя он и не всегда присутствует. Мне, как стороннику безопасной работы на даче и эксперту портала «7 дач», больше нравится закрытая ручка.

Комплектация термофена

• Плоскостные, своим видом напоминающие рыбий хвост, отлично подходят для «эвакуации» слоев уже отслуживших свое краски, обоев, шпаклевки, шпона и пластика.
• Цилиндрические сопла помогут при пайке медных труб и профилей пр.
• Специальные стеклозащитные сопла применяют для снятия покрытий с поверхностей, не выдерживающих высоких температур.
• Рефлекторные насадки предназначены для разогрева пластиковых труб перед деформацией.

Впрочем, список сопел для теплопистолетов не ограничивается только насадками. Для комфортной и продуктивной работы предусмотрены также:

• скребки для красок (шаберы),
• держатели-рукоятки,
• прижимные ролики,
• сварочные стержни для пластика.

7 советов по работе с термофенами

Горячий воздух поможет справиться и с застарелой ржавчиной

Но есть несколько общих принципов:

1. При отключении дайте прибору некоторое время поработать вхолостую. То же и по завершении работы — пара минут при минимальной температуре и мощности. Спираль в этих случаях будет нагреваться или охлаждаться постепенно, срок службы ее продлится;
2. После выключения термофена кладите его соплом вверх, чтобы воздух за счет конвекции проходил в правильном направлении через нагревательный элемент;
3. Следите за тем, чтобы температура и мощность потока были адекватны выполняемой операции;
4. Во избежание перегрева двигателя не заслоняйте (допустим, случайно) воздухозаборные решетки на корпусе. Также следите за тем, чтобы в рабочем помещении была достаточная вентиляции. Пыль — злейший враг любой техники. А для человека опасны еще и токсичные вещества, выделяемые из многих видов пластмасс при нагреве;
5. Не оставляйте прибор включенным на столе или верстаке — там, где всегда находится место случайно оставленным легковоспламеняющимся предметам;
6. Безусловно, надо быть внимательным при работе с потоком раскаленного воздуха. Предусмотрительно планируйте свои движения при работе с тепловым аппаратом;
7. Стоит «пожалеть» и сам термофен. Поскольку его нагревательный элемент относительно хрупкий, ронять или ощутимо ударять прибор весьма нежелательно.

конструкция, особенности, как собрать самому

Долгое время любители радиоэлектроники были вынуждены пользоваться стандартным паяльником с медным жалом для пайки элементов. Но со временем размеры микросхем и их составляющих уменьшались и использование такого инструмента как паяльник стало затруднительно. На смену ему пришел паяльный фен, или как его еще называют, фен для пайки.

Этот инструмент стал незаменимым помощником в использовании в быту для различных работ. В магазинах представлен большой выбор паяльных фенов разных конфигураций. Стоимость некоторых из них очень высока, поэтому некоторые люди предпочитают собрать этот полезный инструмент самостоятельно. Сделать это не требует больших усилий и знаний.

Принцип действия термофена

Паяльный фен во многом похож на строительный, но обладает меньшей мощностью, компактными размерами и насадками. Работает он следующим образом: после нажатия кнопки включения, начинает работать нагреватель и вентилятор. Вентилятор захватывает воздух и через небольшое отверстие нагретый воздух подается к месту, которое необходимо расплавить. Как только будет достигнута требуемая температура плавления припоя, можно присоединять или отсоединять элементы микросхем и прочее.

Особенности фенов для пайки

Фен для пайки применяется в работе с легкоплавкими сплавами и металлами. Кроме того, его часто применяют для удаления лакокрасочных покрытий с поверхности старых деталей и при их нагревании. Температура воздуха, выходящего из сопла фена достигает 800 °С. Регулируется она с помощью специального реле, но кроме этого, температура зависит от используемого напряжения, вентилятора и расстояния до нагреваемого предмета.

Работа паяльным феном

Насадка изготавливается из термостойких материалов и имеет определенную конструкцию, удобную для использования в одной руке, если это не стационарный паяльный фен.

Конструкция термофена

Основные части, из которых состоит фен для пайки, схожи с элементами других нагревательных приборов:

1. Рукоятка. Она делается из жаропрочных материалов из расчета, что выдержит высокую температуру. Например эбонит, керамика, фарфор. Кроме того, рукоятку можно обмотать жаропрочной тканью, что также снизит температуру поверхности.
2. Корпус. К нему предъявляются такие же требования как к рукоятке.
3. Насадки. Чаще всего это стальная трубка с небольшим диаметром отверстия. Использование других металлов не рекомендуется из-за меньшей долговечности или большей цены.
4. Нагревательный элемент. Используется нихромовая проволока небольшого радиуса, которая хорошо держит форму при нагреве.
5. Вентилятор. Устанавливается на обратной стороне паяльного фена и подает воздух к нагревательному элементу. Он обязан быть маленьким, для удобного использования инструмента.

Устройство паяльного фена

Насадки для термофена

Основные характеристики фена для пайки

Есть несколько параметров, на которые стоит обратить внимание, выбирая фен для пайки – это напряжение и мощность.

Для успешной пайки компьютерных микросхем и радиодеталей дома, мощность должна быть минимум 100 Ватт, но лучше больше.

Пусть полученная температура будет выше необходимой, ее можно отрегулировать с помощью реле, проволоки или расстояния до нагреваемой поверхности. В промышленных паяльных фенах мощность достигает 1,7 кВатт и больше.

Рекомендуемый диапазон напряжения 24-36 Вольт. Меньшие значения не позволят достигнуть требуемой мощности, а большие могут быть опасны. Кроме того, напряжение будет зависеть от сопротивления в проволоке нагревателя. Рекомендуется использовать нихромовую проволоку сопротивлением 6 Ом для напряжения 24 Вольта.

Собираем воздушный паяльник из обычного

Из простого паяльника легко собрать термофен своими руками. Возникает вопрос, а зачем мы модернизируем паяльник? Ответ прост: часто бывают ситуации, в которых нет возможности расплавить припой обычным жалом.

Конструкция такого прибора проста и собрать сможет каждый. Для изготовления потребуется обычный пальник с деревянной ручкой и стандартной мощностью 40 Ватт. Для подачи воздуха необходим источник сжатого воздуха, Для этого подойдет компрессор для аквариума.

Необходимо извлечь жало, а нагревательный элемент оставить без изменений. В стенке делаем отверстие и выводим через него провод питания. К заднему торцу паяльника приклеиваем втулку, в которой будет крепиться трубка, соединенная с источником сжатого воздуха. Герметизируем места, где проходят провода.

В металлической части прибора требуется фольгой закрыть отверстия, затем обмотать медной проволокой – это усилит теплоемкость. На смену жалу нужно установить стальную трубку такого же диаметра, чтобы она хорошо держалась и не выпала во время работы. Такой инструмент обычно позволяет нагревать поверхность до 300 °С.

Принцип работы паяльного фена, сделанного своими руками, следующий

Воздух попадает к нагревательному элементу, теплоемкость которого была увеличена с помощью обматывания трубки фольгой и медной проволокой. Далее нагретый воздух поступает в стальную трубку, установленную вместо жала, и через отверстие в ней направляется уже к нагреваемой поверхности.

К минусам такого прибора можно отнести то, что нет возможности регулировать температуру и она недостаточно высока для некоторых металлов. Увеличить ее можно за счет изменения обдува. Этот инструмент, собранный собственноручно, позволит работать с некоторыми радиосхемами, но не сможет заменить профессиональное оборудование, например паяльную станцию.

Мини паяльная станция с большими возможностями

Такую станцию можно сделать например из пластиковой банки из-под лекарств. Такое устройство очень компактное. Состоит из трубки с установленной внутри спиралью (найти такую можно в старых конденсаторах) и вентилятора.

Рукоятка для станции не требуется, а блок питания на контроллере позволяет регулировать температуру.

Такой инструмент, собранный самостоятельно сопоставим по качеству работы с оригинальным магазинным вариантом.

Как правильно собрать термофен своими руками

Прежде чем начать собирать самодельный паяльный фен, нужно сделать спираль нагревательного элемента. Используется проволока с сечением от 4 до 7 мм с натяжкой, на которую накручивают нихромовую спираль (иногда из фехраля). Требуемое сечение должно быть 0,5-0,6 мм. Спираль следует наматывать на трубчатое основание аккуратными одинаковыми витками. Важно проследить, чтобы витки не соприкасались. Сверху от нее накладывается слой асбеста или стекловолокна, который следует скрепить при помощи термоустойчивого клея. Торцы и места вывода спиралей стоит также покрыть слоем клея.

Схема сборки термофена

Затем, на слой клея устанавливается трубка для изоляции поступающего жара от спирали. Делается она из устойчивых к высоким температурам материалов, например керамики. Торцы и места вывода спиралей стоит также покрыть слоем термостойкого клея

Выходы спирали требуется вывести наружу и с помощью винтов на креплении соединить с приводом питания. Важно, чтобы он имел теплостойкую изоляцию. Провод необходимо провести через пусковой включатель и реостат. Это даст возможность регулировать напряжение.

На другой стороне паяльного фена устанавливается вентилятор или другой элемент подачи воздуха к нагревателю. Если нет возможности установить на корпусе фена, то можно с помощью втулки подвести трубку, по которой будет подаваться воздух. Провода от вентилятора также подводят к выключателю, чтобы была возможность контролировать поток воздуха.

Затем к корпусу крепится сопло. Рекомендуется предусмотреть конструкцию, позволяющую заменить сопло на другие разного диаметра.

Необходимый инструмент

Для того, чтобы сделать фен для пайки своими руками потребуются следующие инструменты:

• лобзик;
• пассатижи;
• ножовка;
• электродрель;
• линейка;
• штангенциркуль;
• кисть для клея;
• тиски;
• измерительные электроприборы;
• паяльник;
• отвертки.

С этим минимальным списком инструментов можно сделать простой паяльный фен самостоятельно.

Конструкция самодельного фена для пайки микросхем

Она состоит из тех же частей, что и указывалось выше. Отдельного внимания заслуживает корпус, поэтому ниже будет подробно изложено как сделать корпус фена для пайки.

Паяльный фен своими руками

При изготовлении применяются:

• Материалы с хорошими термоизоляционными свойствами.
• Хорошая изоляция мест нагрева.

В первом случае могут возникнуть трудности с их получением и изготовлением корпуса необходимых размеров. Кроме этого некоторые материалы стоят немалых денег.

Хорошо подойдет в роли корпуса ненужный фен. Место, к которому будет прилегать сопло, необходимо сделать из термостойких веществ, выдерживающих высокую температуру. Кроме того, необходимо сконструировать корпус таким образом, чтобы нагрев не передавался в другие места и держать ручку паяльного фена человеку было комфортно без использования перчаток и жаростойких рукавиц.

Сопло фена обязательно надо сделать металлическим, например стальным, т.к. оно возможно будет соприкасаться с нагреваемыми поверхностями.

Следует грамотно выбрать место для переключателей и регуляторов, для удобного применения их во время работы. Их можно использовать от старых бытовых приборов.

Сделанный своими руками термофен станет хорошим помощником в быту и облегчит выполнение многих задач и сэкономит деньги. Затраты на его сборку несоизмеримо меньше, чем покупка нового паяльного фена в магазине.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

простая схема самодельного термофена для пайки микросхем

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах.
   Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника.
   При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
   Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
4. Снятие BGA чипов с посадочных площадок.
   Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

при помощи паяльного термофена подразумевает следующие шаги:

• нанесение или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

1. Соблюдении температурных режимов пайки.
   Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
2. Стабильном воздушном потоке.
   При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
3. Безопасности и удобстве использования.
   Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Фен из паяльника

Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

• продумать устройство для подачи воздуха;
• собрать специальный нагревательный элемент;
• оснастить аппаратуру термопарами;
• продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

• регулировкой температуры;
• нормальной мощностью нагревателя;
• безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

• обычный старый паяльник, работающий от сети переменного тока;
• кварцевую трубку для создания камеры нагрева воздушного потока фена;
• галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
• нихромовый провод толщиной до 0.7 миллиметров;
• терморегулятор;
• вентилятор паяльного фена.

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен микросхем из старого паяльника собирается в несколько этапов:

1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
2. Соединение спирали с проводом питания.
3. Продевание провода термопары, для регулирования температуры нити накала.
4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
5. Установка трубки в ручку паяльника, вместо жала.
6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
7. Зажатие переднего вывода трубки при помощи обоймы.
8. Продевание шланга для подачи воздушного потока.
9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

• сложности с калибровкой температуры;
• регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
• невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
• трудоемкость работы;
• плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен . Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.

Фён — Википедия

Материал из Википедии — свободной энциклопедии

Фён (нем. Föhn, от лат. favonius — римского эквивалента Зефира) — сильный, порывистый, тёплый и сухой местный ветер, дующий с гор в долину.

Холодный воздух с высокогорий быстро опускается вниз по сравнительно узким межгорным долинам, что приводит к его адиабатическому нагреванию, особенно во внутриконтинентальных районах, где облачность низка и велико количество ясных солнечных дней (от 250 и более в год). При опускании на каждые 100 м воздух нагревается примерно на 1 °C. Спускаясь с высоты 2500 м, он нагревается на 25 градусов и становится тёплым, даже горячим. Обычно фён продолжается менее суток, но иногда длительность доходит до 5 суток, причём изменения температуры и относительной влажности воздуха могут быть быстрыми и резкими.

Фёны являются частью так называемой горно-долинной инверсии температур, представляющей собой повышение температуры воздуха на склонах гор до высоты порядка 1500—1650 м. Это явление связано со стремлением холодного воздуха занять самые низкие участки земной поверхности. Фёны особенно часты весной, когда резко возрастает интенсивность общей циркуляции воздушных масс. В отличие от фёна, при вторжении масс плотного холодного воздуха образуется бора.

Влияние фёна на хозяйственную деятельность человека может быть различным. К примеру, в Алтайском регионе фёновая погода повышает сумму активных температур в отдельных районах (Чемал, Белокуриха) в целом сурового сибирского региона, создавая мягкий микроклимат и способствуя точечной акклиматизации ряда относительно теплолюбивых растений. С другой стороны, фён усиливает таяние снега, вызывает наводнения, повышает риск схода лавин^[1]. Хотя сухой и тёплый горный воздух в целом благоприятен для человека, в пик летнего сезона он повышает испарение с почвенно-растительного покрова и может вызвать засуху. Ранние фёны часто приводят к преждевременному цветению садов. Резкое похолодание после фёна приводит к гибели завязей и цветов на равнинах и предгорьях. Фён может обретать и ураганную силу, превращаясь в «ветровал», от которого гибнут молодые сады и виноградники^[2]. В Закавказье (район Кутаиси) летний фён может быть настолько сухим и продолжительным, что на деревьях высыхает и опадает листва^[3].

В отдельных регионах мира фёновая погода играет важную роль в формировании климата.

На Телецком озере в горном Алтае наблюдается до 150 дней с фёнами в году^[3]. Благодаря этому посёлок Беле на правом берегу Телецкого озера со среднегодовой температурой +7,5 °C является самым тёплым местом Западной Сибири^[4]. Такие явления также наиболее выражены в долинах рек Чулышман (село Балыкча) и Катунь (село Чемал)^[5].

Фёновые явления демонстрирует и Сихотэ-Алинь, когда холодные континентальные муссоны спускаются с гор в сторону моря и в отдельные дни значительно повышают температуру воздуха у подножия склона. По этой причине зимой наиболее теплыми районами являются южное и восточное побережье Приморского края, хотя значительную роль играет также экранирующее влияние самого хребта и теплоёмкость Японского моря^[6].

B районе Кутаиси (Грузия) фён наблюдается в среднем 114 дней в году, в Тбилиси 45, во Владикавказе 36, в Инсбруке в Альпах — 75^[3]. Фёны часто дуют в горах и предгорьях в Средней Азии, в Скалистых горах Америки.

Фён имеет множество названий на языках в тех местах, где он распространён. На юге Туркменистана горячий ветер с гор именуют гармсиль. В Скалистых горах Северной Америки индейцы называют его чинук — буквально «пожиратель снега», так как он быстро тает весной при возникновении этого ветра, оставляй сухую землю и траву. У южной Калифорнии сухой теплый ветер мексиканцы называют Санта-Анна. В российском Алтае тёплые ветра дующие из долины Чулышмана имеют местное название «верховка».

Название этого ветра стало нарицательным для бытового электроприбора для высушивания волос — фена. Слово вошло в нашу речь в слегка искаженном виде из-за неточной транслитерации немецкой торговой марки Foen, зарегистрированной в 1941 году^[7][8]. В немецком языке слово Fön также служит синонимом названия прибора для сушки волос, называемого Haartrockner.

Что такое паяльная станция

Когда возможностей обычного паяльника становится недостаточно, имеет смысл задуматься об использовании специальной паяльной станции (ПС). Провести качественный монтаж на печатную плату некоторых элементов без специального оборудования бывает либо очень сложно либо и вовсе невозможно. Современные печатные платы, собираются на автоматизированных линиях при помощи специальных ПС. Логично, что для ремонта необходимо использовать подобные устройства. Тем более, что при нагревании обычным паяльником (пусть и с тончайшим жалом), велик риск перегреть сам элемент или текстолитовую основу, на которой он смонтирован.

Для чего и кому нужна паяльная станция.

Паяльная станция – это комплекс специализированных инструментов для выполнения операций одиночной и групповой пайки. И нужна она, прежде всего, тем, кому возможностей обычного паяльника уже мало.

Паяльная станция является более сложным устройством, чем простой паяльник. Соответственно, имеет перед ним ряд преимуществ:

• температура нагревательного элемента стабильна, электронный блок управления поддерживает заданный режим неограниченное время;
• наличие гальванической развязки от сети, что критично при пайке элементов запитанной схемы;
• необгораемое жало — если обращаться аккуратно, может прослужить очень долго.

В минимальный состав ПС входят следующие узлы?

• Паяльник со сменным жалом
• Блок регулировки
• Подставка
• Термофен
• Оловоотсос
• Очиститель жала

Основное преимущество паяльной станции перед паяльником заключается в наличии электронного блока управления режимами работы.

Электронный блок управления обеспечивает:

• Плавная и точная регулировка температуры
• Поддержание температуры в заданном диапазоне
• Защита от перегрузок в сети

Таким образом, паяльная станция обеспечивает пайку там, где критически важно исключить воздействие высоких температур на монтажные элементы и текстолитовую основу, сохраняя при этом высокую прочность и долговечность соединений.

Назначение отдельных модулей

Основным рабочим модулем паяльной станции является устройство питания с электронным или аналоговым блоком управления на основе автотрансформатора. Оно позволяет регулировать амплитуду подаваемого на нагревательный элемент напряжения и поддерживать температуру в заданном диапазоне. Паяльная станция может работать от напряжения 12В и 24В.

Следующие два устройства: паяльник и термофен. Оба предназначены для пайки элементов и различаются областью применения. Паяльник используется для пайки элементов с боковым расположением контактов, а фен для монтажа элементов с контактами под корпусом.

Подставка предназначена для безопасной фиксации паяльника и термофена в перерывах между выполнением пайки. Данное приспособление не является строго обязательным и входит в комплект поставки не всех ПС, но приобрести его крайне желательно. Безопасность и удобство работы при использовании подставки возрастает в разы.

Вакуумный оловоотсос. Необходим для очистки места пайки от остатков олова или припоя. Так же как и подставка, является опциональным элементом. Не влияет напрямую на процесс пайки, однако к приобретению крайне желателен, так как минимизирует следы ремонта и незаводского монтажа. Особенно актуально для неопытных радиомонтажников.

Очиститель жала. Наличие и применение обязательно! Дешевая ветошь из термостойкого материала для очистки паяльного жала от загрязнений и нагара. Вещь совсем уж дешевая, но экономить на жалах для паяльника поможет. Главное – не лениться и периодически их чистить.

Какие паяльные станции бывают

Строго классифицировать паяльные станции трудно из-за большого количества различных модификаций и способов применеия. Различные модели ПС отличаются друг от друга следующими параметрами:

• По количеству одновременно подключаемых к рабочей станции паяльников. Одно- и двухканальные соответственно. Чаще всего, второй канал служит для подключения дополнительного, демонтажного, паяльника.
• По типу управления рабочими режимами. Существуют цифровые и аналоговые модули управления. Цифровые более удобны в использовании и более точные.
• По типу нагревательного элемента. Жало с нихромовым нагревателем, керамическим нагревателем и индукционным нагревателем.
• По способу пайки. Различают контактные, бесконтактные и комбинированные станции.

У контактных ПС нагревательным элементом является жало. Бесконтактные могут нагревать элемент потоком горячего воздуха или инфракарасным излучением. Комбинированные сочетают в себе оба предыдущих вида.

Нужна ли калибровка паяльной станции?

Оговоримся сразу – в исправно работающей паяльной станции калибровка не требуется. Стабильность и точность поддержания режимов работы обеспечивается технологией изготовления самой станции на всем протяжении срока ее службы.

Если же оказывается, что ПС работает некорректно (частые явления – это слишком высокая или низкая температура нагревательного элемента, не соответствующая показаниям шкалы блока управления), то вероятнее всего, неисправен один из блоков. В данной ситуации никакая калибровка не принесет результата.

Немного по-другому дело обстоит с дешевыми китайскими паяльными станциями, которые в изобилии присутствуют на рынке. Низкое качество сборки многих моделей приводит к тому, что показания индикаторов температуры на блоке управления сильно отличаются от реальной температуры нагревательного элемента.

В этом случае, полезно провести небольшие измерения, чтобы определить: на какую величину «врет» шкала настройки.

Для измерения понадобится мультиметр с выносным термодатчиком и отвертка с тонким жалом. Следует включить паяльную станцию и дождаться ее прогрева до рабочей температуры. Далее, поднеся датчик вплотную к нагревательному элементу, необходимо сравнить показания на мультиметре с температурой, выставленной на шкале блока управления. В дальнейшем, при работе с паяльной станцией необходимо учитывать эту разницу и выставлять температуру пайки с поправкой на нее.

ЧТО ЭТО ТАКОЕ И ЧЕМ ОПАСНО?

Сегодня индустрия развлечений набирает обороты. Это один из важнейших сегментов повседневной жизни индивида. Многие молодые люди, пытаясь разнообразить жизнь, употребляют увеселительные вещества синтетического происхождения, которые способствует повышению бодрости и активности. Популярностью среди молодежи пользуется наркотический стимулятор амфетамин (фенамин). Сленговое обозначение — наркотик фен.

АМФЕТАМИН

Наркотик фен является синтетическим соединением, производным фенилалкиламина. По химическим и фармакологическим свойствам амфетамин схож с лекарственными средствами, принадлежащим к группе адреналина. Наркотик оказывает стимулирующее воздействие на периферические сегменты нервной системы человека, в большей мере воздействие приходится на стволовую часть мозга.

В нейрохимическом механизме действия фена важной чертой является способность вызывать высвобождение норадреналина и дофамина, из гранул рецепторов, локализующихся на пресинаптической стороне, а также стимуляция норадренергических и дофаминергических рецепторов. Препарат стимулирует a- и b-адренорецепторы.

Амфетамин оказывает ингибирующее влияние на активность ингибиторов моноаминоксидазы и блокирует обратный нейрональный захват нейромедиатора, вырабатываемого мозгом и гормон мозгового вещества надпочечников.

Фенамин выпускается в разных вариациях, например, в виде порошка белого цвета, твердых лекарственных формах, инъекциях. Амфетамин обладает эксплицированным психоэмоциональным воздействием. Наркотическое вещество имеет продолжительное действие, которое напрямую зависит от дозировки.

Существует три этапы ощущений после принятия вещества:

1. Первый – так называем приход (наркотическое опьянение), возникает через небольшой временной промежуток после принятия, ощущается некая эйфория, энергетический прилив и резкое поднятие настроения.
2. Второй – чувство позитивного восприятия мира угасает, возникает агрессия или равнодушие.
3. Третий – абстиненция или сленговое наименование «отходняк», характеризуется головными болями, головокружением, слабостью, сонливостью. Иногда возникают иррациональные страхи, мысли о суициде, приступы агрессии.

Симптомокомплекс продолжается до нескольких недель.

КАК РАСПРОСТРАНЯЕТСЯ ПРЕПАРАТ?

Наркотик способствует кратковременному повышению двигательной активности, улучшению эмоционального фона и восприятия мира в целом. Ввиду данных свойств рассматриваемый наркотический медикамент широко используется в клубной индустрии, в качестве энергетического препарата. После употребления увеселительного наркотика, ночное мероприятие приобретает совершенно другие краски. Основываясь на этом факте, молодые люди называют амфетамин – клубным наркотиком.

Важно помнить что, источник уголовного права Российской Федерации дифференцирует ответственность за фенамин.

ЧЕМ ОПАСНО УПОТРЕБЛЕНИЕ АМФЕТАМИНА?

Большинство людей возрастной классификации от 18 до 30 лет считают, что употребление фенамина безопасным для здоровья, ввиду того, что препарат применяется в зарубежной медицинской практике. В России препарат запрещен к использованию, так как продукт химической реакции чрезвычайно опасен. Минимальная доза вызывает обструктивные изменения в организме человека. Необходимо понимать что эйфория, полученная путем употребления фена, приводит к аномальному функционированию систем человеческого организма.

Фен вызывает следующие реакции организма:

1. Обструкция кровообращения в периферических сосудах.
2. Увеличение сердечных сокращений.
3. Расслабление бронхиальной мускулатуры.
4. Вариабельность артериального давления.

Употребление наркотических веществ синтетическое характера негативно влияет на физическое и психоэмоциональное состояние индивида и приводит к серьезным вторичным осложнениям.

ПРИЗНАКИ УПОТРЕБЛЕНИЯ

Человек, который употребил амфетамин, ощущает внутренние реакции организма, которые сопровождаются визуальными признаками употребления. Симптомы приема препарата имеют достаточно эксплицированный характер и легко визуализируются.

Под действием препарата отмечается:

• томное, учащенное дыхание;
• значительно расширяются зрачки;
• невероятная двигательная активность;
• речевая инкогерентность;
• некорректные двигательные акты;
• дублирование фраз собеседника.

Характерные признаки не могут остаться незамеченными со стороны.

ПОСЛЕДСТВИЯ УПОТРЕБЛЕНИЯ АМФЕТАМИНА

Химический состав наркотика способствует быстрому привыканию к фену. Человек начинает испытывать потребность в амфетамине. Возникает зависимость, которая приводит к регулярному употреблению наркологического вещества. Длительный прием фена несет за собой высокую опасность для человека.

Если препарат отсутствует в организме, то ощущается ломка. Фенамин вызывает сложную психологическую зависимость. Исследования на предмет физического привыкания к наркотику не дали положительного результата, в связи с этим симптомы, возникающие в период ломки связны с высокой усталостью, агрессией и апатией.

Ломка, возникающая при отсутствии амфетамина в организме, считается опасной. Люди внушают себе на психологическом уровне, что испытывают сильную физическую боль.

Последствия долговременного употребления амфетамина приводят к ломке и к следующим отклонениям:

1. Истощением организма, приводит к снижению функциональных возможностей индивида.
2. Патологии эндокринного характера:

• гипертиреоз;
• гипогонадизм;
• гипотиреоз;
• диффузный токсический зоб;
• узловой зоб;

Кроме того, наблюдаются следующие осложнения:

1. Обострением хронических патологий:

• ревматоидный артрит;
• воспалительные патологии кишечника;
• саркоидоз;
• танзиллит;
• холицистит;
• панкреатит;
• гастрит;

2. Патологии сердечной системы:

• кардиомиопатия;
• миокардиодистрофия;
• порок сердца;
• инфаркт;
• сердечнососудистая недостаточность;

3. Отклонения в работе нервной системы:

• подавленное состояние;
• наклонности суицидального характера;
• кратковременная амнезия;

4. Нарушения работы головного мозга:

• снижение интеллектуальной активности;
• снижение скорости реакции;
• атеросклероз;
• цереброваскулярная болезнь;
• аневризмы сосудов;

Последствия, возникающие при длительном приеме фенамина опасны для человека, и приводят к крайне неблагоприятному исходу.

ПЕРЕДОЗИРОВКА

Употребление большой дозы наркотического препарата приводит к передозировке вещества в организме. При каждом употреблении препарата человеку кажется, что снижаются ощущения, и доза постоянно увеличивается.

При передозировке препаратом необходимо оказать своевременную помощь. Для этого необходимо знать характерные симптомы, так как клинические проявления передозировки сходны с симптомокомплексом эпилепсии.

СИМПТОМЫ ПЕРЕДОЗИРОВКИ

Распознать состояние передозировки можно по следующим признакам:

• тактильные и визуальные галлюцинации;
• высокая температура тела;
• повторяющиеся двигательные акты;
• повышенное потоотделение;
• обильное слюноотделение;
• рвота;
• расширенные зрачки;
• отклонения сердечного ритма;
• бледная кожа;
• спазм сосудов;
• судороги;

При передозировке амфетамином возможна потеря сознания, и даже прекращение сердечной деятельности.

СТАТИСТИКА СМЕРТНОСТИ ОТ АМФЕТАМИНА

Фенамин считается один из самых опасных и смертельных наркотических препаратов. На сегодняшний день показатели смертности связанные с употреблением амфетамина увеличиваются. Это происходит за счет высокой популярности и быстрого распространения среди молодежи. Фенамин дешевый аналог кокаина, при этом фен отличается высокой продолжительностью действия.

БЕРЕМЕННОСТЬ И АМФЕТАМИН

В большинстве случаев девушки и парни, употребляющие амфетамин, не планируют беременность. Однако имеет место незапланированная беременность. В случае если женщина принимала наркотик при беременности, неблагоприятное воздействие на развивающийся организм плода неизбежно. Особенно опасен прием наркотиков в первом триместре беременности. Употребление фенамина в период беременности способствует выкидышу. Возникают отклонения при формировании нервной трубки плода, а также в плацентарном кровообращении, что способствует гипоксии плода. Не исключено мертворождение, замирание беременности.

ДЕТИ АМФЕТАМИНОВЫХ НАРКОМАНОВ

Существуют случаи рождения физически и психически здоровых детей. Однако женщина должна осознавать, что отклонения работы органов, могут проявиться спустя длительное время. Специалисты утверждают, что прием синтетических веществ беременной девушкой повышает риск внезапной смерти детей.

ЛЕЧЕНИЕ АМФЕТАМИНОВОЙ ЗАВИСИМОСТИ

Наркотическая зависимость – это серьезное заболевание, которое без адекватной терапии приведет к психическим расстройствам, деградации человека и в худшем случае закончиться летальным исходом.

Наркозависимому пациенту необходима комплексная терапия в условиях стационара. Лечение осуществляется по авторским методикам психиатров-наркологов. Терапия состоит из трех этапов:

5. Детоксикация.
6. Реабилитационный период.
7. Социальная адаптация.

Медикаментозное лечение проводится совместно с психотерапевтической поддержкой. При лечении наркологической зависимости важна не только детоксикация, но и реабилитация. Бывшего наркомана необходимо подготовить к новой жизни, в которой нет места для потребления наркотических веществ. Для этого в реабилитационном центре проводятся психологические тренинги. В процессе терапии применяются различные методики психологического воздействия:

• клиентцентрированная психотерапия;
• психотерапия Якоба Морено;
• гештальт-психология;
• терапия искусством;

Психоэмоциональный фон наркозависимого человека нуждается в коррекции. Так как амфетамин напрямую воздействует на головной мозг и травмирует психику индивида.

Полное выздоровление вполне реально. За прошедшие 15 лет эффективность применяемых методов доказана на 100%. Мы гарантируем, отличный результат при прохождении полного курса реабилитации. Наркологический центр не бросает своих подопечных по окончанию реабилитации, а помогаем заново начать социальную жизнь.
