Технология покрытия металлочерепицей – Технология покрытия крыши металлочерепицей. Как покрыть крышу металлочерепицей. Основные советы по покрытию крыши металлочерепицейИнформационный строительный сайт |

Содержание

Устройство кровли из металлочерепицы: технология

Популярность металлочерепицы при обустройстве кровельного покрытия объясняется ее доступностью и относительно простой технологией укладки. Кровля из металлочерепицы обладает отличными эксплуатационными качествами и подойдет для крыш любой конфигурации. Соблюдение всех требований при укладке такого покрытия гарантирует продолжительный срок его службы. Правильное устройство кровли из металлочерепицы обеспечит надежную защиту подкровельного пространства и жилых помещений от атмосферных осадков. Практически все производители металлочерепицы и кровельных аксессуаров предоставляют покупателям своей продукции подробные руководства и технические инструкции по правильному обустройству кровли из металлочерепицы. Основные принципы монтажных работ идентичны, однако, существуют и отдельные рекомендации для конкретной продукции. При рассмотрении вопроса устройства кровли из металлочерепицы нужно определиться, каким будет принцип ее утепления, крыша будет холодной или теплой.

Холодная или теплая крыша

Устройство крыши из металлочерепицы в некоторых аспектах зависит от принципа ее утепления. Различают два основных вида кровли – холодная и теплая. В первом случае речь идет об утеплении только внутреннего помещения чердака или нежилого этажа, притом что внешняя часть кровли из металлочерепицы теплоизоляцией не оборудуется. В этом случае конструкция скатов предусматривает естественную вентиляцию, что предотвращает образование конденсата от разницы температур. Теплая же крыша, в отличие от холодной, предусматривает формирование многослойного теплоизоляционного слоя. Конструкция теплой крыши позволяет обустроить мансардный жилой этаж, поскольку ее теплоизоляционные качества будут на порядок выше холодной кровли. Сам так называемый пирог теплой кровли из металлочерепицы нужно сформировать из слоя пароизоляции, теплоизоляционного материала, который укладывается между лаг кровли, и гидроизоляционной мембраны, служащей препятствием попадания конденсата с обратной стороны металлочерепицы на теплоизоляцию. Пароизоляционная пленка при этом служит защитой от испарений с внутренней стороны помещения.

Обрешетка

Одним из наиболее ответственных этапов обустройства кровли из металлочерепицы является формирование обрешетки. Схема сборки этой конструкции по своей сути является формированием каркаса будущей кровли, а от ее правильного оборудования и монтажа зависят эксплуатационные качества всей крыши. Обустройство кровли под металлочерепицу условно можно разделить на нижеперечисленные последовательные этапы:
  • возведение стропил;
  • настил гидроизоляционной пленки;

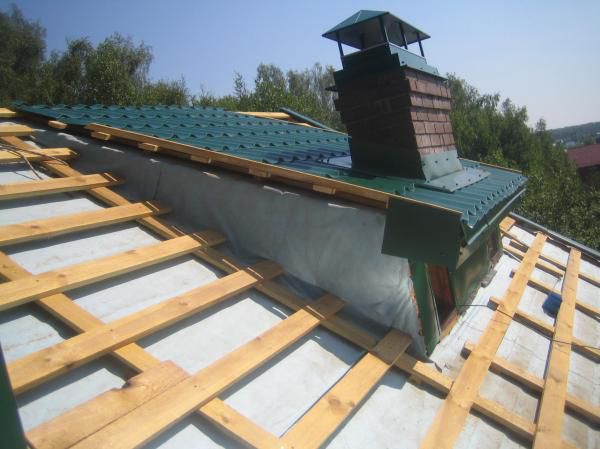

  • обустройство контробрешетки;
  • обрешетка.
  • покрытие металлочерепицей.
Листы гидроизоляции располагаются в горизонтальном порядке. Первый отрезок фиксируется параллельно карнизной планке с небольшим нахлестом на нее (5–10 см). Крепление осуществляется при помощи строительного степлера. Последующие отрезки располагаются последовательно по мере продвижения к коньку крыши с учетом нахлеста на предыдущий ряд в 10 см. Контробрешетка служит основанием для горизонтальных балок обрешетки. Ее нужно укладывать вертикально на верхнюю часть стропил, по сути повторяя их расположение. Обычно расстояние между стропилами, а соответственно и брусками контробрешетки, составляет от 60 до 90 см.
Для этого элемента каркаса обычно используются бруски шириной 5 см и высотой 3 см или также 5 см.
Инструкция предусматривает, что кроме этого, у нижнего основания ската крыши фиксируются две доски, высота которых должна соответствовать высоте контробрешетки, а ширина составлять около 10 см. Эти доски будут выполнять роль карнизного основания. Поверх контробрешетки монтируется непосредственно сама обрешетка. Для её устройства используют деревянные бруски 5×5 см либо 3,2×10 см. Они должны быть обработаны антисептиками для древесины, предохраняющими от гниения, образования грибка или плесени. Обязательным условием является усиление обрешетки в районе расположения конька. Оно обеспечивается соединением двух последних брусков. Расстояние между отдельными досками обрешетки, или так называемый шаг, определяется в зависимости от выбранного вида металлочерепицы. Инструкция к тому или иному профилю кровельного покрытия содержит подробную информацию об этом показателе, а также размере шага в карнизной части ската кровли. Так, для металлочерепицы Каскад необходимо обеспечить шаг обрешетки между первым и вторым бруском в 250 мм, между вторым и третьим – 350 мм, а для последующих – 300 мм. При обустройстве металлочерепицы типа Монтеррей шаг между первой и второй обрешетиной должен составлять 300 мм, а между последующими 350 мм. Металлочерепица типа Элит предусматривает шаг обрешетки 350 мм между первым и вторым рядом и 400 мм между последующими. Также стоит обратить внимание на крепление элементов контробрешетки к стропилам. В этом случае специалисты рекомендуют между вертикальными брусками контробрешетки и стропилами прокладывать ленту из вспененного полиуретана или полиэтилена. Такая прокладка необходима для поглощения возможной незначительной деформации стропил из-за высыхания дерева и последующего нарушения конструкции контробрешетки и целостности гидроизоляционного слоя. Все составляющие элементы обрешетки фиксируются при помощи гвоздей. Специалисты, учитывая практику и личный опыт, рекомендуют использовать оцинкованные гвозди. Закрепление листов металлочерепицы начинается с нижнего правого угла ската. Первый лист тщательно выравнивается по всем направлениям и фиксируется к обрешетке только одним саморезом в верхней части. Далее укладывается еще один лист параллельно зафиксированному. Оба полотна скрепляются между собой саморезами. После этого листы еще раз тщательно выравнивают по карнизу и окончательно фиксируют к обрешетке при помощи саморезов с резиновыми прокладками. Дальнейшая укладка проводится с нахлестом части нового листа на уже зафиксированный. Также многие мастера укладывают листы слева направо, подсовывая следующий лист в замок предыдущего. Так можно добиться более точной стыковки листов в замках.

Ендовы

Одним из важных элементов при устройстве кровли из металлочерепицы является ендова. Она представляет собой внутренний стык соприкасающихся между собой поверхностей кровли. Формировать основу для ендовы нужно из сплошной поверхности. Для этого используются широкие доски либо совмещаются несколько стандартных брусков обрешетки. Инструкция предусматривает установку как нижних, так и верхних ендов. Нижние элементы фиксируются непосредственно на поверхность обрешетки при помощи саморезов. Нижняя ендова выполнена из прочного оцинкованного листа стали. Технология оборудования кровли с использованием нижней ендовы подразумевает отвод воды, которая проникает под кровельное покрытие в местах стыка скатов. Конструкция этого вида ендовы представляет из себя равносторонний элемент с внутренним углом в 135 градусов, края которого загнуты. Верхняя ендова для кровли из металлочерепицы больше имеет декоративное значение, чтобы скрыть стык листов с нижней ендовой. Как предусматривает технология обустройства металлочерепичной кровли, верхняя ендова устанавливается на последних этапах работ.

Торцевые планки

Еще одним важным элементом кровли из металлочерепицы является торцевая планка. Эта деталь предназначена для защиты края листа металлочерепицы от попадания атмосферных осадков под его поверхность, а также скопления пыли, листвы или прочего мусора между торцевой доской и поверхностью кровли. Кроме того, торцевая планка защищает конструкцию от ветровых нагрузок и придает кровле эстетичный внешний вид. Торцевые планки нужно фиксировать непосредственно к торцевой доске, а ее край должен плотно соприкасаться с листом металлочерепицы.
Фиксировать торцевые планки нужно с шагом в 50–60 см, а нахлест между такими элементами должен составлять не менее 5 см.

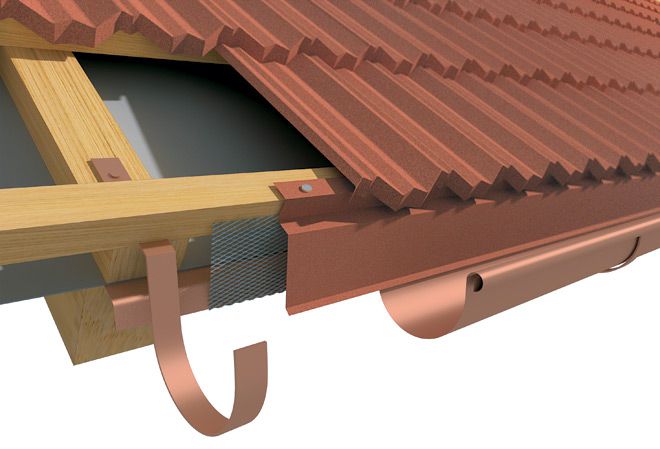

Карнизная планка

Исходя из названия этого элемента, несложно догадаться о его предназначении и расположении в конструкции кровли из металлочерепицы. Установка карнизной планки завершает обустройство каркаса кровли. Она должна крепиться после фиксации на каркасе лобовой (карнизной) доски. Инструкция проведения работ по обустройству кровли из металлочерепицы предусматривает необходимость нахлеста нижнего края гидроизоляции на карнизную планку, что обезопасит от проникновения воды в несущую конструкцию.

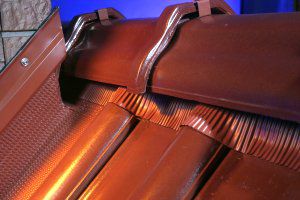

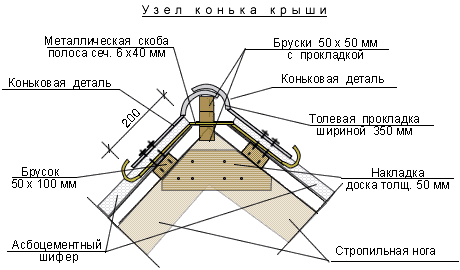

Коньковые планки

Кровля из металлочерепицы на верхних стыках скатов требует наличия защитных деталей, которые обеспечивают естественную вентиляцию подкровельного пространства и скрывают расстояние между листовым материалом, обеспечивая надежную защиту от попадания воды. В качестве такого элемента выступают коньковые планки. Коньки могут быть как плоские, так и округлые. Технология их монтажа предусматривает крепление при помощи кровельных саморезов с резиновыми уплотнителями, а под саму планку рекомендуется укладывать коньковый уплотнитель. Эта деталь препятствует попаданию атмосферных осадков, мусора или насекомых под поверхность кровли.

Снегозадержатели и другие элементы безопасности

Кровельная конструкция из металлочерепицы предусматривает наличие дополнительных аксессуаров для обеспечения ее безопасной эксплуатации и обслуживания. Так, для исключения неконтролируемого схода снежного покрова с кровли и возможного травмирования людей, производится установка снегозадержателей (некоторые производители маркируют такие элементы как снегоулавливатели). Схема установки может предусматривать расположение этих элементов в одну линию через определенное расстояние, а также в шахматном порядке.
Эти элементы нужно крепить после второй или третьей волны металлочерепицы от карнизной планки.
Снегозадержатели имеют две наиболее распространенные конструкции – в виде планок различного формата или соединенных между собой трубок. Как известно, передвижение по поверхности металлочерепицы может стать причиной ее деформации. Такие аксессуары, как переходные мостики и кровельные ограждения обеспечат сохранность кровельных листов и безопасность передвижения по ним. Схема установки таких элементов кровли должна предусматривать наличие отдельной сплошной обрешетки. Также возможен монтаж специальных лестниц, при помощи которых можно взбираться на скаты со слишком крутым уклоном. Инструкция установки этих элементов предусматривает обязательную герметизацию мест крепления к поверхности кровли из металлочерепицы. При этом лестница может состоять из двух сопряженных конструкций – пристенной и кровельной. В комплектацию к этим аксессуарам также входят кронштейны, уплотнители, опорные элементы, поручни и пристенные фланцы.

Планки примыкания

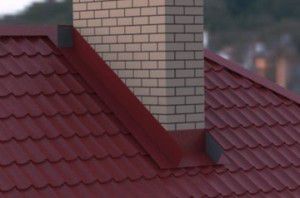

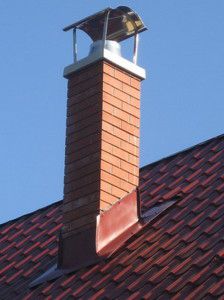

Немаловажным этапом монтажа кровли из металлочерепицы является обустройство примыканий листового материала с конструкционными элементами здания, которые располагаются на крыше. К таковым можно отнести мансардные окна, дымоходы, вентиляционные выходы. И если в случае с мансардными окнами достаточно использовать детали, которые идут в комплекте с окном, то выход дымоходов нужно оборудовать при помощи специальных планок. Правильная технология оборудования таких узлов исключает попадание атмосферных осадков между дымоходом и окружающими листами металлочерепицы. Как и в случае установки ендов, планки примыкания могут использоваться также двух типов – внешние и внутренние. Так называемый внутренний фартук полностью охватывает периметр дымохода и фиксируется с расположением верхней загнутой кромки в заранее оборудованную штробу в кладке дымохода. После этого внутреннее примыкание оборудуется отводом воды под листами металлочерепицы. После укладки листового кровельного материала нужно произвести установку внешних планок примыкания. По принципу внутренних, края этих планок также помещаются в заранее подготовленную штробу в дымоходе. Сверху вентиляционных выходов, проходящих через кровлю, устанавливаются специальные аксессуары, препятствующие попаданию воды или листьев в каналы. Для установки описываемых деталей нужно оборудовать отверстие в кровле и закрепить их при помощи саморезов, не забыв при этом о герметизирующей прокладке, которая идет в комплекте. По схожей процедуре монтируются канализационные выходы и места крепления телевизионных антенн. Кровля из металлочерепицы рассчитана на довольно продолжительный срок службы при условии, что технология и принципы устройства такого кровельного покрытия неуклонно соблюдались.

технология монтажа, покрытия крыши и устройства кровли, детали на видео и фото

Как уже было сказано выше, технология строительства крыши из металлочерепицы должна исключать обрезку материала. Это легко объяснить тем, что при резке, полимерный слой металлочерепицы теряет свою целостность и, как результат, возникают менее защищенные места. В таких точках значительно увеличивается вероятность поражения коррозией (обязательно к прочтению: «Инструмент для резки металлочерепицы»).

Но все же существуют исключения, когда порезка листа металлочерепицы просто необходима. Например, при укладке вальмовой или шатровой крыши.

Если возникает необходимость подрезать черепицу, то необходимо использовать следующий инструмент:

Категорически запрещено применять для нарезки черепицы угловую шлифовальную машину (болгарку). Под действием высоких температур, возникающих при контакте с абразивным кругом, полимерный слой и слой пассировки попросту выгорают. В тех местах, где прошлась болгарка, коррозионные процессы начинают развиваться достаточно быстро. Из-за этого металлочерепица приходит в негодность еще задолго до окончания гарантийного срока ее эксплуатации.

При резке черепицы в той или иной степени будут возникать опилки. Их необходимо очень аккуратно смести мягкой щеткой. Аккуратность необходима ввиду того, что защитный слой весьма чувствителен к царапинам. Кроме того, если не убрать стружку вовремя, она начнет ржаветь под действием влаги, что негативно скажется на внешнем виде металлочерепицы. Ввиду высокой чувствительности к царапинам, монтаж металлочерепицы следует проводить только в обуви с мягкой подошвой.

технология строительства крыши из металлочерепицы

Гидроизоляцию укладывают следующим образом:

  • В зависимости от уклона ската определяется направление укладки металлочерепицы своими руками. Если скат крыши имеет уклон более 1 к 5, то гидроизоляцию укладывают параллельно коньку. Если скат кровли менее пологий, то гидроизоляцию укладывают от карниза к коньку.
  • Угол ската влияет и на величину нахлеста полотен друг на друга. Так, при уклоне 15-30 градусов отдельные полосы гидроизоляции укладывают друг на друга с нахлестом в 25 см, при уклоне более 30 градусов нахлест составляет 15-20 см. Если работы ведутся на вальмовой кровле, то нахлест на хребтах должен быть увеличен на 5 см.

Существует два способа укладки гидроизоляции:

  • Согласно первому, гидроизоляцию кладут таким образом, чтобы материал не соприкасался с утеплителем. При этом, благодаря возникшему зазору, образовывается вентиляционное пространство. Такой зазор получают, набив на стропила обрешетку из брусьев сечением 5 см. Благодаря такой промежуточной обрешетке удается уложить слой гидроизоляции с провисом в 1-2 см. Но такой способ укладки имеет значительный недостаток — вентиляция кровли значительно увеличивает теплопотери.
  • Второй способ позволяет избежать неоправданных тепловых потерь, так как здесь используются мембранные пленки и пирог кровли из металлочерепицы. Мембраны позволяют надежно защитить подкровельное пространство от влаги, случайно попавшей под черепицу и от образовавшегося конденсата. При этом такая пленка не задерживается пар и влагу, которые поднимаются от утеплителя. Благодаря этому кровельный пирог «дышит».
В обоих случаях между гидроизоляцией и металлочерепицей оставляют достаточное вентиляционное пространство (20-30 мм). Это позволяет избежать нежелательного образования конденсата на внутренней поверхности черепицы и образования плесени на деревянных планках обрешетки.


Гидроизоляцию фиксируют на стропилах или на промежуточной обрешетке. Для ее закрепления используют гвозди или скобы. Поверх гидроизоляции на стропила набивают рейки контробрешетки. Они должны предотвратить возможное повреждение пленки гидроизоляции во время монтажа обрешетки под металлочерепицу. Сама конфигурация обрешетки определяется в зависимости от стропильной системы и конфигурации металлочерепицы. При этом технология монтажа металлочерепицы практически исключает использование сплошной обрешетки (прочитайте также: «Как монтировать металлочерепицу»).  технология строительства крыши

Рассмотрим официальные рекомендации одного из производителей металлочерепицы для организации обрешетки:

  • если шаг стропил составляет 90-120 см, то обрешетку создают из реек сечением 32*100 мм;
  • вместо деревянных реек допускается использование металлопрофиля с аналогичной или большей несущей способностью;
  • обрешетку фиксируют к контррейкам или стропилам с помощью саморезов или гвоздей;
  • нижняя рейка обрешетки всегда толще остальных на 10-15 мм.
Монтаж обрешетки рекомендуется начинать с того места, с которого будет начинаться укладка металлочерепицы на крышу. Это значительно облегчает стыковку листов черепицы при обустройстве кровли со сложной конфигурацией. При монтаже обрешетки важно помнить, что ремонт этой части кровли, в случае целостности металлочерепицы, можно осуществить достаточно быстро. Это способствует значительному продлению срока службы кровли.



Монтаж металлочерепицы

Для фиксации черепицы используются специальные кровельные саморезы из оцинкованной стали. Они отличаются от обычных саморезов наличием уплотнительной шайбы и бура на конце. Для монтажа можно использовать шуруповерт или электродрель. Это значительно упрощает процесс закрепления листов. Но здесь важно, чтобы устройство имело возможность понижения скорости или момента вращения. Дело в том, что нельзя чрезмерно затягивать саморез, так как это приведет к разрушению прорезиненного уплотнителя.

Использование таких саморезов в будущем позволяет достаточно легко проводить демонтаж черепицы и ремонт кровли. При проведении такой процедуры, снятые листы маркируют и после проведения ремонта, возвращают на свое место.

Монтаж листов металлочерепицы проводят согласно следующему алгоритму:

  • Перед началом укладки черепицы, на нижний торец крыши устанавливается карнизная планка, которая должна защитить лобовую доску и обрешетку от негативного влияния осадков. Планку закрепляют непосредственно на обрешетке с использованием гвоздей или саморезов с потайной головкой. Между листами черепицы и карнизной планкой устанавливается уплотнитель.
  • Монтаж черепицы на двускатной кровле начинают от торца, на вальмовой крыше черепицу устанавливают от карниза. Выравнивание черепицы проводят по карнизу, а не торцу.
  • Листы укладывают как слева направо, так и наоборот. При укладке с левой стороны каждый следующий лист заводят под предыдущий, при укладке справа — поверх предыдущего (прочитайте также: «Как правильно покрыть крышу металлочерепицей»).
  • Оптимальным нахлестом вдоль ската считается нахлест в 25 см. Но некоторые виды черепицы производят строго под параметры ската, поэтому при работе с такой черепицей нахлест не нужен.
  • Черепицу к обрешетке крепят в нижней части волны профиля. Крепление проводят через продольную волну в каждую 2-ю поперечную волну листа.
  • Капиллярную канавку обязательно перекрывают нахлестом следующего листа. Сам нахлест фиксируют саморезом. При этом его не нужно дополнительно обрабатывать гидроизоляционными составами.
Работы по монтажу черепицы завершаются установкой ендов, торцевых и коньковых планок (прочитайте: «Установка конька на металлочерепицу»). При обустройстве конька могут устанавливаться вентиляционные планки. Они представляют собой коньковую планку с отверстиями под вентиляцию. Их устанавливают обычно с шагом в 5-6 метров.

Монтаж металлочерепицы, подробно на видео:

Важно обратить внимание на то, что металлочерепица может храниться достаточно долго, поэтому организовать систему стропил, «кровельный пирог» и обрешетку можно не спеша, стараясь выполнить каждый этап максимально качественно (см. также: «Мягкая черепица или металлочерепица, что выбрать»).

Таким образом, достаточно просто может быть организована кровля из металлочерепицы — технология монтажа которой не так и сложна. Кроме того, для возведения такой кровли вовсе не нужно обладать специальными знаниями в области строительства и архитектуры. Единственным условием качественного результата является подготовка необходимых материалом и инструментов. Также для покрытия металлочерепицей крыши со сложной формой может потребоваться кое-какая практика.

Технология укладки металлочерепицы: расчет и монтаж

В строительстве частных домов и коттеджей при их архитектурном разнообразии наиболее выразительным элементом, который определяет стиль и эстетику сооружения, является, бесспорно, крыша, ее форма и тип кровельного покрытия.

А технология укладки металлочерепицы и ее свойства соответствуют всем требованиям.

Крыша из металлочерепицы

Крыша из металлочерепицы смотрится очень эстетично и прекрасно вписывается в любую архитектуру дома.

Именно крыша придает дому неповторимый колорит и индивидуальность, недаром ее называют пятым фасадом здания, придающим завершенность и соразмерность постройке. Все эти качества напрямую зависят от выбранного типа кровельного материала. Общепризнанным лидером среди материалов для кровельного покрытия является металлическая черепица — ее красивая форма и рисунок, ее экономичность за счет низкой материалоемкости кровельных листов и несложный монтаж пользуются заслуженной популярностью и спросом среди потребителей (потенциальных застройщиков). Черепичная кровля украсит и надежно защитит здание любого типа и этажности — как многоэтажный или частный дом, так и административное здание.

Особенности и преимущества кровельного материала

Строение листа металлочерепицы

Строение листа металлочерепицы.

Металлическая черепица цельнолистовая — это разновидность профилированного металлического листа со штампованным рисунком, стилизованным под натуральную черепицу. В качестве основы для производства этого вида кровельного материала используется оцинкованная рулонная сталь, которую покрывают различными полимерами. Металлочерепица различается высотой и шириной волны, геометрией профиля, цветом и видами полимерных покрытий.

Появившись в начале 80-х годов прошлого столетия, этот вид материала для кровельного покрытия заслуженно завоевал необычайную популярность среди частных застройщиков по целому ряду причин:

Во-первых, относительно несложная технология монтажа металлочерепицы, позволяющая владельцу будущего домостроения произвести кровельные работы самостоятельно.

Во-вторых, доступность этого материала — на сегодняшний день существует множество фирм и магазинов, торгующих этим видом кровельного покрытия.

В третьих, многофункциональность в использовании. Помимо нового строительства, этот материал можно применить для реконструкции кровли, используя ранее выполненное основание, что является актуальным при ремонте крыш старых зданий, причем не обязательно выполнять демонтаж всего прежнего покрытия — рубероид, отслуживший свой срок, можно использовать как дополнительный материал гидроизоляции перед укладкой непосредственно покрытия.

Расчет необходимого количества материала

Расчет материала для кровли

При расчете необходимого количества листов металлочерепицы, необходимо учитывать нахлесты листов.

Перед началом монтажных работ следует подсчитать необходимое количество листов кровельного материала, для чего определяется количество рядов и количество листов в ряду (по вертикали и горизонтали). Параметры листа (длина и ширина) обычно указываются производителем или же выполняются по заказу. Технология монтажа металлочерепицы предусматривает укладку листов «внахлест» по вертикали и горизонтали (15 см), а также длину «свеса» (обычно 5 см).

Длину листов черепицы также можно заказать равной длине ската крыши, что обеспечит снижение трудоемкости монтажа и обеспечит еще большую надежность кровли. Хотя следует отметить, что производителями не рекомендуется применение листов длиннее 5 м.

При выборе металлочерепицы следует обратить внимание на толщину стального листа. Не рекомендуется использовать материал тоньше 0,45 мм, так как такие листы легко деформируются, создавая определенные трудности при монтаже.

Для качественного и аккуратного обустройства кровли из металлочерепицы производителями также предлагаются к продаже комплекты сопутствующих аксессуаров: ограждающие конструкции, вентиляционные устройства, различные проходные элементы, торцевые планки, ендовы, снегозадержатели, карнизы и коньки и пр. Не стоит экономить и отказываться от дополнительных элементов покрытия, так как это зачастую приводит к тому, что нарушается технология монтажа кровельного покрытия, а это, в свою очередь, сокращает срок ее службы.

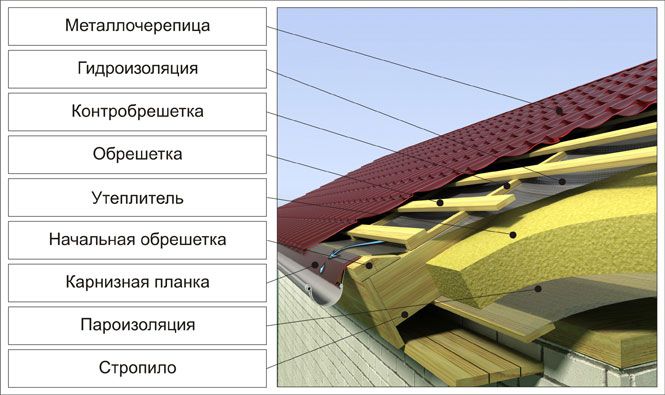

Конструкция и состав «пирога» кровельного покрытия

Устройство кровельного пирога

Устройство кровельного пирога.

Кровельное покрытие (крыша) выполняет защитные функции, и для того чтобы добиться максимальной эффективности при этом, ее делают, как правило, многослойной. Состав слоев и их количество зависят от вида кровли (с холодным или утепленным чердаком, мансардная крыша и т. п.) В состав кровельного пирога входят в основном следующие составляющие:

  1. Обрешетка — это конструкция, которая служит каркасом, на нее непосредственно осуществляется укладка кровельного материала. Такой материал, как металлочерепица, кладется, как правило, на решетчатую обрешетку.
  2. Наружная обрешетка под кровлю. Эту конструкцию сооружают для организации вентиляции кровельного покрытия.
  3. Слой гидроизоляционного материала.
  4. Слой внутренней контробрешетки (функции данной конструкции идентичны функциям наружной — вентиляция и сток конденсата).
  5. Материал утепления: в основном — минеральная (базальтовая) вата, пенопласт (пенополиуретан), пеноплекс (экструдированный пенополистирол), возможны и другие варианты.
  6. Кровельное внешнее покрытие — металлочерепица.

Подготовительные работы, конструкция монтажного каркаса (обрешетки)

Схема обрешетки под металлочерепицу

Схема обрешетки под металлочерепицу.

Технология монтажа кровли предусматривает на начальном этапе сооружение обрешетки.

На строительные лаги производится крепеж брусков сечением 50 мм, играющих роль элементов внутренней контробрешетки. Такая конструкция сооружается для того, чтобы оставить зазор для проветривания между гидроизоляционной пленкой и теплоизолирующим материалом. Затем по внутренней контробрешетке прокладывается материал гидроизоляции и временно укрепляется степлером.

Гидроизоляционную пленку кладут с небольшим провисанием, не натягивая — для стока конденсата. Перехлест между отдельными кусками пленки делается шириной 15 см. Далее, поверх гидроизоляции укрепляются рейки внешней контробрешетки.

После этого выполняется изготовление обрешетки из досок, предварительно обработанных антисептическими пропитками, видов которых на сегодняшний день вполне достаточно.

Нижняя часть обрешетки, которая располагается у карнизного свеса, выполняется из доски сечением 50х100 мм, основная же часть конструкции собирается из более тонкой доски — 30-35х100 мм. Расстояние между досками (шаг) — определяется в зависимости от «шага» волны листа металлочерепицы.

Следует уделить особое внимание сложным (фигурным) местам крыши — выходам дымохода, вентиляции, всем внутренним углам. Нужно аккуратно вырезать и тщательно, во избежание протекания, крепить и герметизировать такие места. В таких «ответственных» местах металлочерепица укладывается на сплошную обрешетку, а под нее устанавливаются дополнительные элементы конструкции — «фартуки» и внутренние ендовы.

Монтаж листов металлочерепицы — технология и необходимые инструменты

Монтаж покрытия

На начальном этапе монтажа осуществляется подъем листов металлочерепицы на крышу. Далее на скат кровли укладывается первый лист, который следует тщательно выровнять и зафиксировать одним саморезом (с резиновой прокладкой) в его верхней части. Затем с требующимся нахлестом по вертикали укладывается следующий лист и скрепляется с предыдущим листом при помощи саморезов. Еще пара-тройка листов укладывается аналогичным способом.

Далее, полученный блок следует еще раз тщательно выровнять относительно ската и карниза, и только потом при помощи саморезов (обязательно с резиновыми прокладками) его прикрепляют непосредственно к обрешетке.

Укладка листов

Последовательность укладки листов металлочерепицы.

Если же листы укладываются по вертикали в два ряда, то порядок укладки и крепления металлочерепицы будет следующим.

Аналогично вышеописанной схеме следует уложить первые два листа. Над первым размещается третий лист (с нахлестом по горизонтали в 150 мм). Третий и первый листы необходимо скрепить скрепить между собой (все теми же саморезами с резиновыми прокладками). Четвертый лист располагается, соответственно, над вторым и скрепляется с третьим листом по горизонтали и вторым по вертикали.

Затем следует окончательно выровнять полученный блок и прикрепить листы кровли к обрешетке основания. Технология монтажа кровельного покрытия предусматривает использование для крепления листов только специальных, оцинкованных кровельных саморезов (обязательно с резиновыми прокладками во избежание протекания в местах крепления). Саморезы устанавливаются не на вершину, а в прогиб волны профиля, с шагом через волну.

Инструменты для работы

Для самостоятельного сооружения кровельного покрытия (обрешетки, контробрешетки, гидроизоляции, утепления, укладки и крепления металлочерепицы) вам будут необходимы следующие инструменты:

  1. Ручные ножницы по металлу или просечные электрические ножницы. Одним из инструментов, идеально подходящим для подрезки металлочерепицы со сложным профилем и не нагревающим металл во время работы, являются электроножницы.
  2. Ножовка по металлу.
  3. Ножовка по дереву.
  4. Электрический лобзик.
  5. Шуруповерт.
  6. Молоток.
  7. «Резиновый» молоток.
  8. Разметочная рейка (длинная и прямая).
  9. Строительный степлер.
  10. Строительный уровень.
  11. Рулетка.
  12. Маркер.

Заключительный этап монтажа кровли

Завершающим этапом монтажа кровельного покрытия является установка наружных элементов крыши, таких как вентиляционные и антенные выходы, снегозадержатели, лестницы, коньковые и торцовые планки. Во внутренних углах крыши устанавливаются наружные ендовы. Вокруг труб вентиляции, дымоходов и других выводов устанавливаются наружные «фартуки».

При проведении работ по монтажу кровельного покрытия необходимо четко следовать вышеперечисленным рекомендациям, соблюдать правила инструкции по технике безопасности, и тогда при выполнении этих требований и условий можно ожидать и нужный результат — получение красивого, надежного и долговечного покрытия кровли.

расчеты, устройство и монтаж пошагово своими руками

Кровля из металлочерепицы — самая популярная в строительстве частных и многоэтажных домов, общественных и промышленных зданий, создании малых архитектурных форм. Тонкий профильный лист имитирует кладку из керамической черепицы, но при этом лишен ее недостатков — значительного веса, сложного монтажа и высокой цены. Покрытие используется для скатных крыш с углом наклона более 12°.

Как покрыть крышу металлочерепицей своими руками

Первую металлочерепицу выпустили в начале 80-ых годов в Финляндии. Она быстро завоевала признание у архитекторов, дизайнеров и строителей. Оценил новинку и конечный потребитель. В России кровельный материал появился в 90-е годы. Теперь его применяют в регионах с различным климатом — в суровых северных широтах и на жарком юге. Ранее мы писали про то, как сделать двускатную крышу и односкатную своими руками без помощи специалистов, в любом случае Вам будет полезно прочитать, даже, если работать будут специалисты.

Виды металлочерепицы

Основа металлочерепицы — холодногнутый профильный лист из стали, алюминия или меди, покрытый цинксодержащими составами, базой, грунтовкой и полимерными материалами. Тонкий наружный слой выполняет также декоративную функцию. Поверхности имеют различную текстуру и цвет.

устройство металлочерепицы фото

Устройство металлочерепицы схематически.

Типы защитно-декоративных внешних покрытий

таблица покрытий по температуре фото

Таблица покрытий по температуре.

Кровельные листы покрывают полимерами, устойчивыми к перепаду температур, солнечной радиации. Пленка, нанесенная на внешнюю сторону изделия, должна быть гибкой, прочной, надежно защищать сталь от коррозии. Таким требованиям соответствуют:

  • Полиэстр — блестящее или матовое покрытие толщиной 25-35 мк, обозначается PE или MPE. Внешний слой устойчив к высоким температурам, но механически непрочен, разрушается от морозов. Срок службы такой металлочерепицы не превышает 15 лет.
  • полиэстер фото

  • Полиуретан — сложный полимер PURAL, устойчивый к износу, выгоранию и химической коррозии. Это одно из самых долговечных покрытий, защищающее кровельную сталь более 30 лет. Пленка толщиной 50 мк образует матовую шелковистую поверхность. Интервал рабочих температур -60°С…+100°С.
  • полиуретан фото

  • Поливинилденфторид — обозначается аббревиатурой PVDF, отличается высокой прочностью, радиационной и температурной устойчивостью. Выдерживает нагрев до +150°С. Покрытие толщиной 27 мм обладает характерным металлическим блеском.
  • Как покрыть крышу металлочерепицей своими руками

  • Пластизоль — полимер из ПВХ и пластификаторов наносят на профильный лист слоем толщиной 120-200 мк. Подвергнутая тиснению или штамповке поверхность приобретает шероховатую текстуру, напоминающая кору дерева или выделанную кожу. Материал механически прочен, но цвето- и термостойкость его ниже, чем у полиуретановых или полиэстеровых покрытий. Обозначается как PVC.
  • Как покрыть крышу металлочерепицей своими руками

  • Акрил. Лакокрасочный слой из этого полимера хотя и не боится нагрева, но быстро выгорает и начинает шелушиться. Кровельные материалы с акриловым покрытием рекомендуется применять для временных сооружений.

Как покрыть крышу металлочерепицей своими руками

Производители для нужд потребителя выпускают металлочерепицу с покрытиями разнообразного состава и характеристик. Полимеры прослаивают кварцевым песком, наносят на поверхность точечное тиснение, добавляют к основе алюминий и цинк. Некоторые пленки обладают шумозащитными свойствами, что важно для металлических крыш. На высококачественную продукцию срок гарантии достигает 70 лет.

Какого вида бывают профиля

Кровля из металлочерепицы изготавливается из проката толщиной 0,4-0,5 мм. Листу придается профиль методом холодного давления. Сначала формируется продольная волна, затем — поперечный рельеф. Изделия приобретают законченный вид, имитирующий разнообразную кладку из глиняных пластин. Потребитель сможет выбрать наиболее подходящий вариант для оформления жилища.

Как покрыть крышу металлочерепицей своими руками

Расчетная таблица размеров профилей металлочерепицы.

Монтеррей. Классическая форма черепичного покрытия в финских традициях. Скругленные грани, невысокая волна, плавные изгибы — отличительные черты геометрии этого профиля. Разновидности — СуперМонтеррей, Макси.

устройство  профиля монтеррей

Каскад. Профиль напоминает наплывающие друг на друга прямоугольные пластинки. Волны четко очерчены, грани прямые и строгие. Удобно стыкуется с ендовами или разжелобками, поэтому применяется для строительства сложных кровель. Разновидность — МаксиКаскад с удлиненной волной.

устройство профиля каскад фото

Испанская Дюна. Листовой материал производится в России в Подмосковье. Ширина элемента 540 мм, по продольным кромкам расположены паз и зацеп для скрытого крепления. Саморезы, вкрученные в монтажные отверстия, перекрываются сверху соседней деталью. Вода, не попадая в стыки или под крепеж, не вызывает коррозии. Изготавливают металлочерепицу под размеры ската. Разновидность — Андалузия.

устройство профиля испанская дюна фото

Финнера. Модульный кровельный материал размером 705х1190 мм финского производства. Двухволновой элемент снабжен загибом на передней кромке для дополнительной защиты крыши от непогоды.

устройство профиля финнера фото

Адаманте. Металлочерепица с покрытием из матового ПУРАЛа имитирует средиземноморские глиняные кровли. Профиль с мягкой волной, цветовая гамма очень насыщенных оттенков. Разновидность — Кантри с полимерным слоем из полиэстера.

Как покрыть крышу металлочерепицей своими руками

Новинки профилей финских и российских производителей — Деккорей с высотой гребня 18 мм, Банга с круглой выпуклой волной, Шанхай с чередующимися разновеликими выступами.

Кровля из металлочерепицы: гидроизоляция и пароизоляция

Кровля из металлочерепицы устраивается по двум технологиям — теплой или холодной. Выбор варианта зависит от назначения чердачного пространства. Для жилого помещения утепляют скаты и фронтоны, если оно неотапливаемое — укладывают теплоизоляцию по перекрытию. Монтаж кровельного пирога в каждом случае имеет свои особенности.

Теплая кровля

Устройство теплой кровли из металлочерепицы начинается с укладки гидроизоляции. Она защищает утеплитель и деревянную конструкцию крыши от конденсата и случайно просочившейся воды.  Одновременно выполняет функцию ветрозащиты — препятствуют выдуванию волокон теплоизолятора сквозь щели.

схема теплой кровли на фото

Гидроизоляцию укладывают поверх стропил. Для этого применяют:

устройство теплой кровли схема на фото

  • недорогие полиэтиленовые или пропиленовые пленки, не пропускающие пар;
  • диффузные дышащие мембраны.

Для теплых кровель рекомендуются паропроницаемые материалы. Благодаря конусообразным порам, они пропускают пар, но создают барьер для капельной влаги.

Как покрыть крышу металлочерепицей своими руками

Если используются полиэтиленовые пленки, то между ними и утеплителем устраивают вентиляционный зазор. Это позволит влаге испаряться.

Как покрыть крышу металлочерепицей своими руками

Пленку или мембрану монтируют степлером к стропилам без провисания. В местах стыка полотнища крепят внахлест на ширину 15 см. Проклеивают скотчем, чтобы избежать задувания ветра. Направление укладки — снизу вверх для свободного стекание воды по поверхности гидроизоляции.

Как покрыть крышу металлочерепицей своими руками

Мембраны при укладке ориентируют согласно инструкции. Поскольку прохождение паров предусмотрено в одном направлении, нужно быть внимательным. Иначе результат будет обратным. Обычно производитель печатает на внешнюю сторону логотип или яркую полосу.

Как покрыть крышу металлочерепицей своими руками

Поверх гидроизоляции монтируют бруски контробрешетки толщиной 40-50 мм. Это обеспечивает необходимый вентиляционный зазор между пленкой и металлочерепицей.

Между стропилами враспор размещают маты базальтовой ваты. С нижней стороны теплоизоляцию защищают паронепроницаемыми пленками. Если этого не сделать, в толще материала образуется конденсат. Это ухудшает свойства утеплителя, создает источник постоянной сырости в помещениях.

Как покрыть крышу металлочерепицей своими руками

Пароизоляцию устраивают из пленок, мембран, отражающих фольгированных материалов с паропроницаемостью в пределах 0-90 г/м²*сутки. Их крепят к стропилам изнутри, стараясь сохранить герметичность покрытия. Для этого стыки тщательно проклеивают, места прохождения коммуникаций дублируют накладками с вырезанными отверстиями.

Важно. Фольгированные пленки укладывают, обращая металлический слой внутрь помещения. Тепловые волны отражаются от барьера, не излучаясь в атмосферу. Для проклейки выбирают скотч с металлизированным слоем.

Холодная кровля

В холодных кровлях утеплитель укладывают на перекрытие верхнего этажа. При этом его также защищают от проникновения влаги изоляционными материалами.

Как покрыть крышу металлочерепицей своими руками

Под металлочерепицу помещают только слой гидроизоляции. Он защищает подкровельное пространство и стропильную систему от конденсата, образующегося на внутренней поверхности профильного листа.

Как покрыть крышу металлочерепицей своими руками

Для гидроизоляции используют пленки или мембраны. Их выбор достаточно велик. Крепят материалы аналогично утепленному варианту. Между стропилами оставляют небольшое — 20 мм — провисания для стекания конденсата в водосточную систему. Все стыки герметизируют клейкой лентой.

Несмотря на то, что чердак холодный, рекомендуется смонтировать контробрешетку. Помимо циркуляции воздуха этот конструктивный элемент позволит устранить неровности стропильной системы, создаст дополнительную прослойку для теплоизоляции.

Как покрыть крышу металлочерепицей своими руками

Чтобы уменьшить шумы, возникающие во время дождя или града, гидроизоляцию совмещают со звукоизоляцией. Применяют плотные тяжелые мембраны, барьеры на основе акустического войлока или каучука, пенофол, минеральную вату.

Крепление и укладка металлочерепицы — шаг за шагом

Монтаж кровли из металлочерепицы выполняют, как правило, профессиональные бригады. Вес квадратного метра кровельного материала 4-7 кг, что позволяет легко поднимать листы и устанавливать их на крыше. Имея строительный навык и набор инструментов, можно сделать это вместе с помощником.

Для работы потребуются:

  • приставная лестница и стремянка;
  • инструмент для резки — ножницы по металлу, ножовка с мелким зубом, электрический лобзик, дисковая пила;
  • шуруповерт;
  • молоток;
  • рулетка;
  • длинная рейка;
  • маркер или карандаш для разметки;
  • мягкая щетка для удаления опилок после резки.

Важно. Не рекомендуется резать металлочерепицу ручной болгаркой. Вращаясь с большой скоростью, абразивный круг выжигает защитное цинковое и полимерное покрытие. Это ускоряет образование коррозии, приводит к появлению ржавчины.

Листы крепят к обрешетке цветными оцинкованными саморезами с прокладкой из ЭПДМ-резины, вкручивая их шуруповертом.

Если при монтаже появились царапины, их закрашивают аэрозолем того же цвета, что и базовый материал. Деревянные элементы обрабатывают антисептиком.

Этапы работ при укладке металлочерепицы:

  1. Проверяют геометрию крыши с помощью рулетки. Диагонали ската должны быть равны.
  2. Монтируют гидро-, паро- и теплоизоляцию согласно проекту.
  3. Устанавливают контробрешетку по стропилам из брусков 40х50 или 50х50 мм.
  4. Обрешетку из досок толщиной 40-50 мм прибивают параллельно коньку с шагом, равным длине волны металлочерепицы. Для самого распространенного профиля Монтеррей это 350 мм.
  5. На нижнем элементе обрешетки закрепляют крюки для водосточной системы, карнизные планки и желоб. Он должен быть ниже края кровли на 25-30 мм.
  6. В местах наклонных стыков скатов устанавливают внахлест элементы нижних ендов.
  7. Монтируют листы металлочерепицы справа налево. Каждый предыдущий лист перекрывают последующим на одну волну. Крепят саморезами.
  8. Стыки закрывают верхними ендовами.
  9. Устанавливают торцевые планки с уплотнителями.
  10. На расстоянии 350 мм от карниза монтируют снегозадержатели.

Саморезы вкручивают в центр прогиба волны на 3-5 см ниже штампового рельефа. Крепеж располагают строго перпендикулярно. Резиновая шайба должна плотно примыкать к поверхности листа. Неправильная установка приводит к образованию зазоров или деформации эластичной прокладки.

Рекомендуется располагать саморезы через одну волну в шахматном порядке. Во избежание сколов нельзя прикручивать метизы близко к краю доски обрешетки.

Важно. Нельзя крепить саморезы в верхнюю часть волны, это приведет к непрочной фиксации профиля. Недопустимо использовать для каркаса доски разной толщины, устанавливать их с неравномерным шагом. В результате возникают дефекты покрытия.

Монтаж металлочерепицы — пошаговая инструкция

Перед началом работ проводят предварительный расчет для определения расхода материалов. Верхние края профилей несимметричны, поэтому при раскладке их нельзя поменять местами. Помимо основных размеров элемента учитывают его рабочие габариты с учетом перехлеста.

На чертеже размечают положение каждого листа. В двухскатных кровлях монтаж начинают с нижнего правого или левого угла ската. Второй элемент располагают рядом. Третью панель крепят выше первой, четвертую — над второй.

При четырехскатных или более сложных крышах начальная линия — вертикаль, где располагается самая высокая точка. Укладку начинают с устройства стыков или примыканий.

Для регулирования положения листов сначала их временно закрепляют друг к другу, не прикручивая к обрешетке, по 2-3 штуки в ряд. Затем выравнивают образовавший блок и прочно фиксируют.

Важно. По металлочерепице ходят только в мягкой обуви, стараясь наступать в прогибы волны.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

  • Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
  • Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
  • Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
  • Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Важно. Доборные элементы нужно крепить так, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные клипсы, герметики.

Вывод

Крыша из металлочерепицы — достойная альтернатива натуральной черепице. Выпускается в виде разнообразных профилей. Срок службы материалов с качественным покрытием достигает 70 лет. Важное условие — правильный монтаж и эксплуатация.

Монтаж металлочерепицы своими руками — пошаговая инструкция!

Металлочерепица во многом превосходит другие типы кровельного покрытия, такие как шифер, оцинкованная жесть, битумная черепица и проч. Укладку материала обычно доверяют специалистам, но при желании можно выполнить монтаж металлочерепицы своими руками.

Монтаж металлочерепицы своими рукамиМонтаж металлочерепицы своими руками

Достоинства материала

К сильным сторонам металлочерепицы относятся:

К недостаткам можно отнести лишь повышенную шумность при атмосферных осадках, но это можно решить путем монтажа слоя стекловаты.

Узнайте, что лучше — мягкая кровля или металлочерепица, а также как выбрать лучший материал, из нашей новой статьи.

Покрытие кровли металлочерепицей начинается с расчетов.

МеталлочерепицаМеталлочерепицаМеталлочерепицаМеталлочерепица

Этап 1. Проведение расчетов

Вначале уясним один важный момент. Визуально крыша, покрытая этим материалом, складывается из рядов и волн (первые проходят поперек ската). Дистанцию между рядами называют шагом. Если у листа черепицы шаг в 35 см и шесть волн, то его называют модулем. Современный рынок стройматериалов предлагает листы на 1, 3, 6 и 10 модулей.

РасчетРасчет

Важно! При желании можно заказать черепицу по индивидуальным размерам, но стоить это будет значительно дороже. При этом следует помнить, что длина листа не должна превышать 7 м и быть меньше 45 см.

При расчетах и раскладке учитывается тот факт, что стыки и волны должны образовать цельное покрытие по всей длине ската. Определившись с количеством модулей, по площади крыши высчитывается количество материала.

Доборные элементыДоборные элементыКомплектующие для кровлиКомплектующие для кровли

Помимо самой металлочерепицы, в комплект входят также:

  • планки из стали длиной в 2 м;
  • стальные листы 200х125 см, имеющие тот же цвет, что и черепица.

Обычно планки предназначаются для кровель, выполненных с наклоном в 30ᵒ, хотя при желании можно выполнить подгонку под 11-70ᵒ.

Важно! Минимальный наклон, при котором допускается монтаж черепицы, составляет 11ᵒ.

Этап 2. Подготовка всего необходимого

Для монтажа черепицы необходимо следующее оборудование:

  • ножницы по металлу;
  • стремянка;
  • электродрель;
  • длинная рейка;
  • шуруповерт;
  • монтажная лента;
  • измерительный прибор;
  • молоток;
  • маркер;
  • средства индивидуальной защиты (рукавицы, пластиковые очки).

Также потребуются такие расходные материалы:

  • гидроизоляция;
  • черепица;
  • кровельные планки;
  • аэроролик;
  • планки для торцов и конька;
  • декоративные накладки;
  • саморезы, шайбы-уплотнители к ним;
  • доски 2,5х10 см;
  • направляющая доска.

Этап 3. Основание

Обрешетка под металлочерепицуОбрешетка под металлочерепицу

Как отмечалось ранее, металлочерепица весит немного, поэтому в усиленном основании не нуждается – потребуется обычная обрешетка из деревянных реек. Шаг обрешетки должен рассчитываться по размерам черепицы, чтобы при монтаже не вгонять саморезы в пустоту.

КонтробрешеткаКонтробрешеткаКонтробрешетка Контробрешетка

Важно! При расчете шага учитывается также месторасположение окон – нежелательно ставить над ними стропила.

Этап 4. Термоизоляция

Кровельный пирогКровельный пирог

Термоизоляция необходима не только для предотвращения теплопотерь, но и для защиты от шума дождя. Вначале стропила покрываются пароизоляционным материалом (к примеру, «Изоспаном» или «Ютафолом»). Далее укладывается утепляющий слой (толщиной не более 25 см), укрывается антиоксидантной пленкой и крепится к стропилам деревянными брусками.

Важно! Материал между брусками должен немного провисать (примерно на 2 см), чтобы конденсат стекал только в водосток.

Этап 5. Монтаж черепицы. Основные правила

  1. Монтаж может выполняться одним из двух способов. Если укладка листов начинается справа, то каждый новый накладывается на предыдущий. Если наоборот, то накладываются предыдущие листы.
  2. В целях корректности монтажа четыре листа черепицы, расположенные внахлест относительно друг друга, сначала прихватываются, выравниваются, а уже потом окончательно соединяются одним саморезом.
  3. Саморезы должны быть качественными, ведь от них во многом зависит срок службы кровельного покрытия. Это обязательно должны быть оцинкованные шурупы с уплотнительными головками из пропиленового каучука, герметично заполняющими отверстие при закручивании.
  4. В месте соединения четырех листов появляется утолщение. Его нужно удалить, для чего часть угла срезается или выпрямляется капиллярная канава, находящаяся под штамповочной чертой.

Этап 6. Отдельные элементы

Шаг 1. Торцевые планки фиксируются внахлест (порядка 2 см). Размер волны подгоняется к ширине ската, иначе гребень может уложиться на фронтон.

 Монтаж карнизной планкиМонтаж карнизной планкиКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 ммКарнизная планка крепится гвоздями к нижнему бруску обрешетки с нахлестом 100 мм

Шаг 2. Добавляется кровельная планка, далее между ней и листом материала укладывается дополнительный уплотнитель.

Шаг 3. При обустройстве труб или окон, которые находятся ниже конька, берутся листы с одним модулем – по две штуки для каждого элемента конструкции.

Шаг 4. При покатых скатах между материалом и коньковой планкой устанавливается аэроролик, который предотвратит проникновение атмосферных осадков под конек.

Монтаж аэророликаМонтаж аэроролика

Шаг 5. Конек фиксируется на планках, расположенных на торцах конструкции. Это нужно сделать с таким расчетом, чтобы он выступал на 2-3 см. В случае с плоским коньком все элементы крепятся внахлест, а если он полукруглый, то только согласно линиям профиля.

КонекКонекКонекКонек

Важно! Если наклон крыши превышает 45ᵒ, то следует заранее рассчитать совместимость конкретной модели коньковой планки с этим углом. Если этого не сделать, то последствия могут быть самыми плачевными, вплоть до полной замены кровельного покрытия.

Также стоит отметить, что планки коньков при необходимости можно сгибать и разгибать, чтобы те повторяли угол наклона кровли.

Этап 7. Обустройство ендовы

Устройство ендовы на кровле из металлочерепицыУстройство ендовы на кровле из металлочерепицы

Для каждой ендовы крепится дополнительная доска. Монтаж в данном случае начинается снизу и выполняется внахлест в 25-30 см. Ниже уровня карниза обрезается нижняя планка, по ней производится отбортовка. Под каждую обортовку и конек подкладывается уплотнитель.

ЕндоваЕндова

Между осью и листами остается зазор (минимум 8-10 см). В обрезанные листы в полутора сантиметрах от штамповочной линии закручиваются шурупы. Вместе с тем при фиксации крепеж производится в 25 см от оси ендовы. Если все было сделано правильно, то по окончании работ лист в месте крепежа будет соприкасаться с доской, где расположена ендова.

Установка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элементУстановка нижней ендовы начинается до монтажа кровельного материала, так как вода с него должна стекать именно в этот доборный элемент

Важно! Если были допущены ошибки, то крепление будет находиться в иных местах и, как следствие, на поверхности образуются зазоры, через которые кровля будет протекать.

Для прикрытия обрезанных листов используются декоративные накладки, при установке которых нужно помнить о некоторых важных моментах:

Зачастую начало и окончание ендов находятся на скате кровли. Возьмем, например, монтаж слухового окна. Здесь под ендову подкладывается отдельная доска. Для самого окна в листе проделывается вырез, а вдоль стенок укладывается уплотняющий материал. При этом карнизный свес перекрывается планкой.

Затем фиксируются планки ендовы, предварительно обрезанные по краям. Вышедшая часть должна предельно плотно пристать к листу черепицы.

Цены на различные виды черепицы

Черепица

Видео – Укладка металлической черепицы

Как крепить металлочерепицуКак крепить металлочерепицуКак крепить металлочерепицуКак крепить металлочерепицуПравила крепления металлочерепичных листов саморезамиПравила крепления металлочерепичных листов саморезамиСхема укладки листовСхема укладки листов

Скаты в виде трапеции или треугольника

Если скаты кровли имеют трапециевидную или треугольную форму, то необходимо устанавливать дополнительные бруски.

Шаг 1. Бруски крепятся по обе стороны «хребта» по линии сгиба крыши.

Шаг 2. Устанавливается карнизная доска, собирается обрешетка.

Шаг 3. Сооружается карнизная система.

Монтаж металлочерепицыМонтаж металлочерепицыКрыша из металлочерепицы своими рукамиКрыша из металлочерепицы своими руками

Шаг 4. Укладывается черепица. Это выполняется по линии одного из краев или оси. Первый лист ровняется по планке карниза.

Важно! Недопустимо, чтобы дистанция между обрезанными угловыми листами, установленными возле «хребта», была больше 10 см.

Шаг 5. Для установки узлов конька выполняются следующие действия. Коньковые планки выравниваются по углу «хребта». Если используется прямой конек, то он обрезается согласно углам, а если полукруглой формы, то потребуется монтаж дополнительной заглушки (желательно пластиковой).

Шаг 6. Коньковая планка ложится строго по оси «хребта». Выполнить это достаточно просто, если углы скатов одинаковые, а если разные, то, соответственно, трудно. Для контроля примыкания скатов используется монтажная лента яркого цвета.

Узел конькаУзел конькаПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейПосле уплотнителя монтируют конек, выполненный под цвет и по структуре сходной с металлочерепицейДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепицеДымоход на металлочерепице

Особенности ухода за материалом

Как уже говорилось, металлочерепица покрыта полимерным слоем, который защищает от коррозии. Но постоянное воздействие ультрафиолета, атмосферных осадков и пыли рано или поздно становится причиной разрушения защитного слоя. Именно поэтому металлическую кровлю следует регулярно чистить.

Узнайте подробную информацию от расчетов до монтажа, как установить снегозадержатели на крыше из металлочерепицы, из нашей новой статьи.

  1. Грязь и сухие листья смываются влажной ворсистой щеткой.
  2. Для удаления более сложных загрязнений можно использовать специальные чистящие средства для полимерных поверхностей.
  3. Нельзя применять агрессивные химические средства – они могут разрушить защитный слой.
  4. Водостоки очищаются струей воды под напором. Струю нужно направлять от конька к карнизам.
  5. Для очистки крыши от снега можно использовать лишь те инструменты, которые в принципе неспособны повредить покрытие.

При соблюдении всех этих правил металлочерепица прослужит порядка 50 лет.

пошаговая инструкция, технология укладки своими руками

Металлочерепица – популярный материал для обшивки кровли. Он обладает превосходными техническими характеристиками и скромной массой. Для его монтажа принято приглашать специалистов, но можно все работы провести самостоятельно, следуя пошаговой инструкции и соблюдая необходимые критерии.

Правила и требования к укладке металлочерепицы

Правила и требования к укладке металлочерепицыЧтобы монтаж металлочерепицы своими руками прошёл без ошибок, следует соблюдать следующие правила:

  1. Листы материала укладываются двумя методами: с левой стороны на правую и наоборот. В первом варианте обязательно накладывается предыдущий лист. Во втором – укладка каждого следующего листа осуществляется внахлёст на предыдущий элемент.
  2. Каждый лист не крепится сразу и целиком. Перед прикручиванием материала уложите 3-4 листа и немного прихватите их крепежами для фиксации. Удостоверьтесь, что они занимают правильные позиции, при необходимости подровняйте их. Для финального крепежа применяется один саморез. И он пронизывает все листы.
  3. На эксплуатационный период кровли серьёзно влияет качество применяемых саморезов. Используйте оцинкованные изделия со специальными уплотнителями на головках. Они герметично закроют все отверстия при полном закручивании самореза в отверстие.
  4. В тех участках, где один крепёж фиксирует одновременно несколько листов, возникает уплотнение. Для его сглаживания срежьте часть угла, либо выпрямите капиллярную ямку, устроенную под линией штамповки.
  5. Фиксация торцевых планок происходит внахлёст – 2 см. Параметр волны подгоняется под ширину ската. Иначе на фронтоне окажется гребень.
  6. Карнизная планка также имеет нахлёст. Он составляет 10 см и находится на нижнем обрешёточном бруске. К нему планка фиксируется гвоздями.
  7. Кровельную планку и лист черепицы должен отделять слой уплотнителя.
  8. Компоненты, сосредоточенные ниже конька, обустраиваются с помощью одномодульных листов. Для трубы и оконного проёма необходимо по 2 штуки.
  9. При наличии покатого ската крыши монтируется аэроролик. Он устраивается между металлочерепицей и планкой конька. Благодаря этой мере под конёк не попадут осадки.
  10. Конёк фиксируется к планкам, находящимся в торце общей конструкции. При расчётах учитывается требующийся выступ (2-3 см). Если конёк плоский, то крепление устраивается внахлёст. При работе с полукруглыми аналогами крепёж основывается на линии профиля.

Утепление кровли

Перед укладкой теплоизоляции сначала на стропила помещается пароизоляция. Максимальный слой материала для удержания тепла – 25 см. На него монтируется антиоксидантная плёнка, крёпёж происходит деревянными брусками к стропилам.Утепление кровли

Чтобы осадки стекали в водосток, теплоизоляцию фиксируйте с незначительным припуском (2-3 см).

Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

  1. Проведение расчётов.
  2. Укладывается гидроизоляция.
  3. Создаётся контробрешётка.
  4. Крепятся кронштейны к водостоку.
  5. Монтируется обрешётка.
  6. Ставится карнизная планка.
  7. Присоединяется ендова.
  8. Укладываются и фиксируются листы материала.
  9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

  1. Вычислению площади каждого ската;
  2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
  3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
  4. Подсчёту числа листов в линии (ряду).
  5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой:Схема для расчёта количества металлочерепицы.

Также до покупки уделите внимание углу наклона крыши. Он должен быть не менее 11 градусов. Это минимальный показатель для проведения монтажа.

Для самих работ понадобятся следующие инструменты:

  1. Ножницы по металлу.
  2. Электрическая дрель.
  3. Шуруповёрт.
  4. Рулетка.
  5. Молоток.
  6. Специальная лента для монтажа.
  7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

  • материалов для гидроизоляции;
  • кровельных планок;
  • аэророликов;
  • коньковых и торцевых планок;
  • досок 2,5 х 10 см;
  • направляющей доски;
  • саморезов и уплотнителей для них.

Укладка гидроизоляции



Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата со стороны утеплителя.

Схема обустройства такова:

Схема устройства теплой крыши (кровельный пирог)Схема устройства теплой крыши (кровельный пирог)

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.Установка контробрешетки для металлочерепицы.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

  1. Опоры для работников при создании главной обрешётки.
  2. Защита гидроизоляции от повреждений и обрешётки от влаги.
  3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке:

  1. На стропила, уже покрытые защитой от воды, прибиваются бруски. Дистанция между ними идентична расстоянию между стропилами. Для крепежа применяются оцинкованные гвозди с шагом 30 см.
  2. В зоне конька окончания брусков спиливаются, чтобы добиться их плотного примыкания друг к другу. Их угол обуславливается углом скатной крутизны.
  3. В ендове обрешёточные рейки ставятся на дистанции 10 см от внутреннего угла с двух сторон. Здесь они монтируются к продольным доскам.Схема монтажа контробрешетки.

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

  1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
  2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
  3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
  4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме:

  1. Установка воронки и ближайших желобов.
  2. Фиксация кромок желобов к плоскости ветровой доски – применяются саморезы.
  3. Крепление п.1 , пока профили этих элементов полностью не совпадут.
  4. Монтаж желобных профилей на кронштейны со стыковкой.
  5. Заполнение пустых торцов заглушками.
  6. Соединение труб и воронок с помощью отводов.
  7. Установка кронштейна для размещения трубы.
  8. Обозначение вектора монтажа водосточной системы дял монтажа вертикальных элементов конструкции.Крепление кронштейнов для водосточной системы.

Монтаж обрешетки

Так как металлочерепица не обладает внушительной массой, для неё не требуется создавать мощное основание.Монтаж обрешетки.

Обрешётка прибивается к стропилам. Дистанция между начальной и последующей доской – 35-40 см. между центрами досок. Здесь имеют значение изгибы листа. Этот показатель различен у разных моделей металлочерепицы.Рекомендуемый шаг обрешетки

Стоит знать, что нельзя устраивать стропила над самими окнами!

Далее предложена схема монтажа обрешётки на примере металлочерепицы трёх марок:

В участках, где находятся енды, и металлочерепица примыкает к трубе, а также около окон создаётся сплошная обрешётка.

Установка карнизной планки

Данный компонент присоединяется после создания лобовой доски, которую держат на торцах стропил оцинкованные гвозди.Установка карнизной планки

Крепление идёт в таком порядке:

  1. Подшивание шпоновой доски на передний участок основания.
  2. Крепление опорного бруса к стене. Он становится опорой при монтаже свисания карнизного системы.
  3. Установка кронштейнов на водосток. Места их крепления: ноги стропил или доска карниза.
  4. Сборка самой планки. Участки её размещения – это те зоны, где водосток соединяется с карнизной, либо лобовой доской. Саморезы друг от друга отдалены минимум на 30-35 см.

Далее крыша облицовывается черепицей, и собираются другие элементы.

Монтаж ендовы

В этой работе для каждой такой составляющей необходимо прикреплять дополнительную доску. Процесс начинается с нижней части с постепенным продвижением вверх. Обязательно сохраняется нахлёст 25-30 см.

Ниже линии карниза обрезается нижняя планка. После чего устраивается отбортовка, а под неё ложится уплотнитель.

Листы материал и ось отделяет зазор в 8-10 см.

В 1,5 см от линии штамповки в обрезанный материал завинчиваются шурупы. Крепёж отдалён от оси на 25 см. Так лист в точке крепежа состыкуется с доской, на которой сосредоточена ендова.

Внизу ендова монтируется до укладки кровли. Благодаря этому вода будет стекать в прямо в доборную составляющую.

Монтаж кровли из металлочерепицы по схеме обустройства ендовы выглядит так:Монтаж ендовы

Для прикрытия участков, где заметен обрезанный материал, используйте декоративные накладные средства.

Схема устройства ендовы под металлочерепицу.Схема устройства ендовы

Если начало или окончание ендовы находятся прямо на скате, подкладывается отдельная доска, для окна в черепичном листе создаётся отверстие, а для карнизного среза делается перекрытие в виде планки. В этой ситуации вдоль стен прокладывается уплотнитель.

Укладка и крепление листов металлочерепицы

Данная работа начинается на прямоугольном скате, а точнее с его правой крайней стороны. При обратном направлении каждый новый лист помещается под предшествующий.

Технология монтажа кровли из металлочерепицы на скате – треугольнике основывается на таких критериях: начальный лист размещается в середине ската. Другие листы монтируются к нему с двух сторон.

Порядок укладки металлочерепицы здесь следующий:

  1. Укладка начального ряда. Листы не фиксируются основательно, а прихватываются в одной точке, а затем выравниваются по отношению друг к другу краю ската. Первая их линия свисает с карниза примерно на 4-6 см. Процесс начинается с любой стороны: правой или левой.
  2. Фиксация саморезами через волну. Они завинчиваются крепко, но их кольцо-уплотнитель не пережимается.
  3. На стыковом участке угол подрезается, так устраняется уплотнения. Можно выпрямить капиллярную ямку под штамповкой.
  4. Процесс дублируется для вторых и следующих линий.
  5. Фиксация торцевых планок. Их укладка идёт внахлёст 2 см.

Монтаж конька, торцевой планки металлочерепицы и примыкания к стене

Конёк монтируется в такой последовательности:

  1. По его планке прокладывается специальная уплотнительная лента (аэроролик). Её окончания придавливаются к металлчерепице, и она приклеивается. Эта мера защищает пространство под коньком от осадков. А его планку и данную ленту должен отделять зазор для вентиляции. Его параметр – 5 мм.Прокладывается аэроролика.
  2. Фиксация конька на планках, устроенных на торцевых частях металлочерепицы. Здесь он должен иметь выступ 2-3 см. При работе с плоским коньком его укладка осуществляется внахлёст.Фиксация конька

Как укладывать металлочерепицу на крышу? На участки отопительных или вентиляционных труб устраиваются фартуки. Работа идёт так:

  1. В трубе создаётся штроба. Её глубина: 1-1,5 см.
  2. В неё помещается планка фартука 1 (внутреннего). Участок примыкания покрывается герметиком.
  3. На фартуке размещается черепица и закрепляется саморезами.
  4. На материал монтируются элементы фартука 2 (верхнего).Как укладывать металлочерепицу на крышу в местах отопительных или вентиляционных труб?

Фиксация торцевых планок осуществляется внахлёст 2 см. Параметр волны и ширина ската должны быть идентичными. В ином случае гребень разместится на фронтоне.

Видео: Монтаж металлочерепицы — видео инструкция.

Установка снегозадержателей

Эти приспособления могут быть трубчатыми, решётчатыми и уголковыми. Первые фиксируются в таком порядке:

  1. Создание разметки расположения устройств.
  2. Усиление обрешётки с помощью дополнительного бруска.
  3. Сборка конструкции. Болты не затягиваются.
  4. Сам монтаж к кровле, в которой создаются отверстия для крепежей. Для их размещения подходит только нижняя волна, прилегающая к обрешётке.
  5. Присоединение к скату болтами. 0,8 х 6 см. Шаг – 30-50 см.
  6. Гидроизоляция отверстий – применяются резиновые прокладки.
  7. Вставка самих трубок.

Как крепить снегозадержатели на металлочерепицуПри наличии мансарды они устраиваются над всеми оконными проёмами. Их дистанция от крайней части крыши – 40-50 см.

Вторые ставятся под значительным углом там, где концентрируются огромные объёмы снега. Предельная высота решётки – 20 см.

Третьи фиксируются саморезами или стальными уголками, обязательно на верхнюю волну материала. Вариации расположения: хаотичное или в один ряд.

Как покрыть крышу металлочерепицей своими руками

Покрываем крышу металлочерепицей своими руками

Далеко не все знают, как покрыть крышу металлочерепицей своими руками и возможно ли вообще самостоятельно произвести монтаж кровли таким покрытием? Конечно — да!

И в этой статье мы развернуто опишем весь процесс, предоставим видео инструкции, чтобы максимально детально рассказать обо всех тонкостях этой работы.

Настил крыши металлочерепицей — это качественное, недорогое и востребованное решение для кровельных работ.

В настоящее время это самый недорогой, доступный, подходящий способ, как для элитных домов, так и для домов среднего класса.

О плюсах этого строительного материала и его надежности известно не только у нас, но и за рубежом.

Технология изготовления металлочерепицы применяется практически во всех странах мира, потому что подходит для любых климатических условий.

А чтобы результатом вашей работы стала долговечность крыши, без понимания правил просто не обойтись.

Мы расскажем, как покрыть крышу металлочерепицей, как сделать покрытие предельно защищающим от внешнего неблагоприятного воздействия, безопасным и привлекательным.

Важно учитывать, что покрытие кровли металлочерепицей может быть произведено только на скатных крышах домов с простой геометрией и наклоном не менее 14 градусов.

Преимущества металлочерепичного покрытия

При проведении параллели с другими вариантами кровли, металлочерепица имеет ряд определенных преимуществ:

  • повышенная жесткость;
  • служит долго при любой влажности;
  • небольшой вес;
  • легкость в уходе;
  • не боится как высоких температур, так и низких.

Что необходимо учесть при работе?

Покрытие металлочерепицей требует строгого следования правилам.

Обязательно проводить все этапы работы внимательно, согласно технологии, во избежание деформации, повреждения и порчи кровельного материала. В противном случае срок службы покрытия может сократиться.

Если при работе будут соблюдены все технические аспекты, то кровля будет служить долго, надежно и не доставит долгое время никаких хлопот. Ее можно мыть, и она не требует особого ухода.

Некоторые ошибки в этапе работы, можно будет диагностировать только с помощью демонтажа кровельных элементов. Демонтаж так же не требует особых усилий.

В случае сноса дома вы с легкостью можете демонтировать кровельные элементы с последующим использованием.

Результат неверного монтажа крыши металлочерепицей может проявиться не сразу. Иногда неприятные результаты обнаруживаются лишь тогда, когда уже необходима полная замена кровельного покрытия дома.

Например, внимательно следите за укладкой теплоизоляционных полотен, они должны укладываться ровно, стыки между ними должны быть аккуратно проклеены, а места прилегания к стеновым конструкциям тщательно изолированы.

Именно из-за этого необходимо изучить, как правильно покрыть крышу металлочерепицей.

Набор инструментов для монтажных работ

Для монтажа кровли потребуются следующие инструменты:

  • измерительная лента;
  • ножницы для резки металла;
  • карандаш;
  • молоток;
  • шуруповерт.

При укладке кровли на крышу дома важно пользоваться неабразивными инструментами для разрезания: шуруповерт или электродрель с управлением оборотами, приобретите электропилу с твердосплавными зубьями или другое оборудование для нарезки металла с полимерной оболочкой.

Фиксация листов металлочерепицы производится благодаря специальным кровельным самонарезным шурупам с резиновой шайбой.

При появлении царапин обработать их следует краской такого же цвета, что и ваше металлочерепичное покрытие.

При работе с металлочерепицей использование болгарки должно быть исключено, высокая температура и нагревание разрушают защитную оболочку, что ведет к появлению ржавчины и порче внешнего вида.

Также вред могут нанести опилки, оставшиеся от резки, их нужно смести по завершении работы.

Подготовка к монтажным работам

Для начала необходимо демонтировать старую, ломаную крышу для точной оценки и замеров.

Чтобы рассчитать нужное количество расходного материала, необходимо замерить длину и ширину ската. Величина листа должна быть примерно на 5–7 сантиметров длиннее ската, чтобы был запас на свес с карниза.

Если длина ската превышает 7 метров, то листы разбивают на 2 части. В таком случае их накладывают внахлест в 15 сантиметров.

Паро- и теплоизоляция, вентиляция

Утепление кровли из металлочерепицы — один из важнейших этапов работы. Ошибки на этом этапе могут стать причиной неприятных последствий.

В результате перепада температур на изнаночной стороне листов скапливается конденсат, повышение температуры в доме вызывает испарения.

Эти причины ведут к увлажнению утеплительного слоя, понижению его полезных свойств.

Кровля будет промерзать, образуются наледи, обрешетка конструкции при регулярной сырости быстро загнивает, приходит в негодность.

Чтобы избежать таких серьезных последствий, необходимо применить толстый слой утеплителя, мембрану для гидроизоляции, которая, послужит защитным слоем утеплителю от намокания и обеспечит вентиляцию.

Даже малое количество жидкости, образуемой под кровлей, может стать причиной многих проблем.

Чтобы исключить образование скопления влаги, создается особая конструкция, называемая кровельный пирог. Его монтируют таким образом, чтобы утеплитель не намокал.

Как сделать кровельный пирог самостоятельно?

Кровельный пирог включает в себя такие элементы:

  1. пароизоляционная мембрана – задерживает влагу;
  2. утепляющий материал;
  3. мембрана гидроизоляции – препятствует проникновению влаги в утеплитель;
  4. зазор вентиляции – минимум 5 сантиметров для интенсивного прохождения потоков воздуха;
  5. металлочерепица.

Ниже представлено видео укладки кровельного пирога.

Перед первым этапом покрытия крыши металлочерепицей, необходимо уложить гидроизоляционный слой, покрытый адсорбирующим составом. Адсорбент полностью поглощает влагу при малейших протечках.

Гидроизоляционная мембрана помещается на стропила над помещением. Провес не должен составлять больше 2 сантиметров.

Первый слой должен свисать с края карниза на 2 сантиметра, следующие листы укладывают с нахлестом 15 сантиметров. Крепление производится при помощи строительного степлера либо оцинкованных гвоздей.

Одновременно производится теплоизоляция

Видео укладки гидроизоляционного слоя предоставлено выше.

Монтаж каркаса обрешетки

Обрешетка — это несущая конструкция, на которую укладываются листы металлочерепицы. Для выполнения обрешетки используют брусья толщиной 2–3 сантиметра и шириной около 10 сантиметров.

На фото ниже представлен пример такой обрешетки.

До начала монтажа доски необходимо обработать антисептиком.

Сначала на слой гидроизоляции к стропилам прибивают вертикально брусья, после этого горизонтально крепят к ним доски обрешетки.

Для обрешетки необходимо выбирать брусья хорошо просушенные, без видимых следов плесени и присутствия жука-короеда.

Видео инструкция по установке обрешетки.

Покрытие кровли металлочерепицей

Для начала ознакомьтесь с фото схемы укладки.

Сперва устанавливаем карнизную планку — она прикрепляется к крайнему брусу обрешетки. Нахлест карнизных планок может быть около 10 сантиметров.

Затем можно приступать к самому процессу монтажа листов металлочерепицы.

Перед размещением первого листа покрытия, нужно принять во внимание тип крыши, на который происходит укладка:

  1. Крышу шатрового типа укрывают сверху и вниз;
  2. Двускатную крышу покрывают с торца ската.

Как установить карнизную планку можно посмотреть на видео ниже.

Правила выполнения работ по монтажу металлочерепицы

Первый лист металлочерепицы укладывают вровень по краю крыши, и фиксируют к обрешетке одним саморезом.

Второй лист кладется внахлест на первый или укладывается под него.

Листы соединяют в месте нахлеста с внешней стороны волны металлочерепицы при помощи самореза, не крепя при этом к обрешетке, чтобы листы можно было повернуть относительно крепления и выровнять.

Третий лист укладывают аналогично второму, выравнивают вровень с кровельным карнизом и окончательно фиксируют к обрешетке.

Число саморезов на каждый квадратный метр кровельного покрытия должен составлять не менее 6–8 штук.

Основные ошибки при монтаже кровельного покрытия:

  • Запрещается использовать абразивы для разрезания кровельных панелей. Это приведет к разрушению и порче внешнего вида, сокращению срока службы;
  • Использование саморезов без резиновых прокладок приведет к коррозийным очагам;
  • Ходить по металлочерепице разрешается только в мягкой нескользкой обуви, наступать можно в углубление волны в те места, где расположена обрешетка;
  • Фиксировать листы саморезами можно только в углублении волны, для надежного крепления;
  • Не скрепляйте преждевременно первый лист к обрешетке — это создаст проблемы при выравнивании последующих листов, что приведет к щелям и перекосам;
  • Не забудьте снять предохранительную пленку с металлочерепицы, иначе на солнце она прикипит и снять ее будет невозможно.

Вот и все рекомендации о том, как правильно покрыть крышу металлочерепицей. Соблюдайте все советы и ознакомьтесь с фото и видео инструкциями, прилагаемыми к статье. И тогда ваша крыша прослужит вам долго.

Как покрыть крышу металлочерепицей своими руками

Кровля с покрытием из металлической черепицы является конструкцией, состоящей из многих слоев, каждый из которых выполняет определенную функцию. Перед тем, как покрыть крышу металлочерепицей самому, важно знать, как правильно монтировать все ее элементы из грамотно подобранных материалов.

Что важно учесть при работе

Крайне важно производить весь комплекс работ очень внимательно. Особенно те из них, качественность которых невозможно будет перепроверить без демонтажа элементов кровли.

Например, необходимо, чтобы теплоизоляция укладывалась ровно, стыки между полотнищами пароизоляции тщательно проклеивались, а места ее примыкания к несущим и стеновым конструкциям хорошо изолировались.

Негативные результаты неправильной работы по возведению крыши из металлочерепицы появиться могут не сразу. К сожалению, нередко бывает так, что последствия эти обнаруживаются лишь тогда, когда становится очевидна необходимость ремонта, а то и полной замены кровли.

Например, при неграмотно сделанной пароизоляции в подкровельном пространстве начнет собираться конденсат. Это понизит термическое сопротивление теплоизоляции и запустит процесс гниения стропильной конструкции крыши.

Какие инструменты необходимо использовать

При монтаже металлочерепицы на двускатную крышу необходимо использовать ножницы и ножовку по металлу, электродрель и т.д. Материал часто имеет размеры, которые указывает заказчик при общении с представителями производителя. Поэтому, он наиболее удобен при работе на конкретной кровле.

Однако следует учитывать то, что почти всегда возникает нужда срезать листы по их ширине, а также делать технологические вырезы под разными углами в определенных местах крыши.

Вследствие этого, перед тем, как покрыть металлочерепицей крышу, приобретите ручную электропилу, имеющую твердосплавные зубцы либо иной инструмент для нарезания металла, обладающего полимерным покрытием.

Обратите внимание! Крайне не рекомендуется применять угловую шлифовальную машинку (болгарку) для резки такого металла. Подобный инструмент разрушит слои цинкового и полимерного покрытия, вследствие этого, сталь начнет коррозировать.

Листы материала крепите при помощи самонарезающих шурупов (саморезов). Для их закручивания можете использовать либо шуруповерт, либо электродрель, имеющую реверс и регулятор оборотов, а также насадку под шурупы.

Укладка гидроизоляционной и пароизоляционной пленки

Если вентиляция подкровельного пространства недостаточна, необходимо применять гидро- пароизоляционные пленки, либо паропроницаемые диффузионные мембраны.

Использование данных пленок исключит попадание конденсата с нижней части листов в теплоизоляцию крыши.

Подкровельный материал раскладывается на стропилах полотнищами с перехлестами, снизу вверх. Делайте это с достаточным натяжением и фиксируйте пленку степлером, а потом, вдоль стропил, прижимными планками с помощью гвоздей.

С внешней стороны бруса укладывается гидроизоляция, а с внутренней – пароизоляция.

Обычная гидроизоляция кладется с двумя вентиляционными промежутками в 3/5см: меж утеплителем и пленкой, а также между ней и кровельным покрытием.

Диффузионные мембраны монтируются непосредственно на теплоизоляцию, вентиляционный промежуток, в данном случае, необходим лишь меж пленкой и черепицей.

Монтаж пленок производите внахлест, минимум – 10см. Стыки проклеивайте специальным скотчем.

Монтаж обрешетки

Для основы (каркаса) используйте доски шириной 10см и толщиной от 2.5см. Учтите, что первая от карниза доска должна быть более толстой — на 1.5см.

Промежутки между досками каркаса должны равняться поперечному шагу профилей черепицы — 35, 40 либо 45см. Расстояние меж доской, которая будет выходить на карниз и следующей за ней, сделайте на 5см меньше. Обрешетку фиксируйте к стропилам либо контр-обрешетке гвоздями.

В качестве контр-обрешетки можете использовать брусья, сечением 5×5см. Перед тем, как вы начнете собирать каркас, хорошо просушите все доски и брус, а затем пропитайте их антисептическими и антипиреновыми составами.

Первая из досок должна быть закреплена выше всех остальных на высоту волнового профиля черепицы. У конька, дымоходов, в ендовах и т.д., чтобы усилить конструкцию, сделайте сплошной дощатый настил.

Как собирать покрытие

Перед тем, покрыть крышу металлочерепицей, сначала закрепите карнизные планки к последней доске каркаса. Нахлест их по длине делайте 10см.

Совет! Если кровля двухскатная, то монтировать листы удобнее всего, начиная с левого торца. Когда крыша шатровая, черепица укладывается и фиксируется, начиная от наиболее высокого места, при этом монтаж можно производить одновременно в обе стороны.

При направлении сборки покрытия справа налево, каждый последующий лист устанавливайте под последнюю волну предыдущей черепицы. Нижний край покрытия должен свисать с карниза на 4/5см.

Уложите первый лист черепицы и прихватите его одним шурупом к каркасу у конька.

Далее установите второй из листов, таким образом, чтоб их нижние кромки составили ровную линию. Зафиксируйте стык саморезом под первой из нижних поперечных складок волны профиля. При этом шуруп не должен войти в доску обрешетки.

Если листы легли неровно, чуть приподнимите верхний из них над нижним. Далее чуть наклонив его и передвигаясь по направлению снизу вверх, собирайте складки и одновременно прихватывайте их шурупами по верхней части волны под каждой из поперечных складок.

Соединив так несколько листов, полученную их общую нижнюю кромку подровняйте по карнизу и зафиксируйте этот кусок покрытия окончательно. Далее работа пойдет значительно легче, так как правильное направление вами будет найдено.

Доборные и дополнительные элементы

Важный момент в знании, как самому покрыть крышу металлочерепицей, является навык работы с доборными деталями.

  1. Торцевые планки фиксируйте снизу вверх по фронтонам, укрывая ими торцевые кромки черепицы. Прикрепляйте их к последней волне листов и к каркасу шурупами саморезами.
  2. Планки конька монтируются лишь в том случае, если уже поставлены все листы покрытия, а также торцевые планки и зафиксирован (по мере необходимости) уплотнитель. Крепите коньковые планки к черепице шурупами по верхней точке каждой второй профильной волны.
  3. До монтажных работ на ендове (внутреннем стыке скатов), сделайте там сплошной дощатый настил. К нему прикрепите гладкий металлический лист шириной в 1.25м, согнув его посередине. Края металла отогните по ширине вверх на 1/1.5см. Далее прикрепите его к настилу. После монтажа черепицы, на стыках листов, по направлению снизу вверх, фиксируются шурупами в гребни волны ендовые планки.
  4. Чтобы предотвратить падение снега в избранных местах, например: над входными группами, у гаража, можете поставить своими руками уголковые задержатели снега, которые состоят из фиксационного уголка и снегостопорной планки. Этот элемент устанавливается под вторым поперечно расположенным рисунком от начала карниза, иными словами — на расстоянии около 35см от него. Крепежный уголок монтируется на профиле под планку и фиксируется вместе с ней сквозь черепицу к каркасу длинным самонарезающим шурупом. Низ стопорящей снег планки закрепляется к черепице в верхних точках каждой второй из волн шурупами, имеющими обычный размер.
  5. Для герметизации примыканий скатов крыши к стенам применяются планки для швов и стыков. Они фиксируются к верхним точкам волны листов покрытия, а сбоку — к примыкающей стене. Нужно также дополнительно уплотнять стыки между планками и стенами силиконовым герметиком.
  6. При монтаже системы водослива, сборку всех ее элементов: желобов, крюков и труб, необходимо выполнять по прилагаемой инструкции производителя.

Обратите внимание! Используя водосливную систему, нужно еще до установки листов покрытия закрепить на досках каркаса (у карниза) крючья, которые фиксируют желоба.

С тем, чтобы вы поняли о процессе монтажа больше, мы поместили на данной странице материал: как покрыть крышу металлочерепицей: видео.

Как правильно покрыть крышу металлочерепицей своими руками

Трудности в процессе строительства крыши заключаются не только в создании крепкой стропильной системы, но и в грамотном выборе кровельного материала. Каждый из предлагаемых на современном рынке строительных материалов тип отделки имеет свои особенности и преимущества.

Одним из наиболее востребованных является металлочерепица. Высокие эстетические показатели, удобный монтаж и доступная стоимость обуславливают успех данного материала у покупателей. В данной статье мы рассмотрим основную информацию о металлочерепице, которая пригодится как тем, кто еще не сделал свой выбор в пользу определенного материала, так и тем, кто собирается покрыть крышу металлочерепицей своими руками и обдумывает возможные трудности, возникающие в процессе работы с описываемым материалом.

Тем же, кто определился с выбором вида кровли, порекомендуем металлочепепицу от компании С-Кровля https://skrovlya.kiev.ua/metallocherepitsa/.

Кровля крыши металлочерепицей: плюсы и минусы.

Как и у любого другого материала, у металлочерепицы можно выделить как достоинства, так и недостатки.

Говоря о положительных чертах покрытия из металлических листов, стоит упомянуть:

  • Хорошие антикоррозийные показатели;
  • Легкий вес, обеспечивающий максимальное удобство монтажа;
  • Разнообразные расцветки покрытия;
  • Устойчивость в любых температурных условиях.

Кроме того, это достаточно бюджетный материал. Стоимость крыши из металлочерепицы, особенно в сравнении с ее сроком эксплуатации, не так уж и велика. К тому же, ремонт крыши из металлочерепицы не вызывает особых затруднений.

В число недостатков можно отнести недостаточную шумоизоляцию. Если крыша под металлочерепицу предназначается для обычного холодного чердака без особого утепления, обеспечивающего неплохую звукоизоляцию, шум в помещении во время дождя может быть достаточно ощутимым. Впрочем, стук дождевых капель некоторым кажется атмосферным, поэтому это не всегда недостаток.

Итак, можно сказать, что металлочерепица – действительно неплохой выбор частного строителя. Это красивый, выносливый и практичный материал для скатных конструкций.

Устройство крыши из металлочерепицы.

Чтобы начинать работу с уверенностью в своих действиях, стоит предварительно разобраться, что конкретно представляет металлическая черепица.

Основанием пластины служит стальной лист толщиной менее одного миллиметра, покрытый специальным защитным слоем из алюминия и грунтовки. На грунтовку, как правило, нанесен слой полимеров, определяющий способность металлочерепицы переносить перепады температуры и воздействие осадков, а также ее цвет.

Обычно, полимерный слой изготавливается из пластизола или полиэстера. На данный момент, производители металлической черепицы предлагают широчайший выбор расцветок, что является дополнительным преимуществом материала – его можно подобрать под любое дизайнерское решение дома.

Иногда, дополнительную защиту обеспечивает нанесение специального лака. Вне зависимости от количества нанесенных слоев различных покрытий, лист металлочерепицы сохраняет небольшую массу, что облегчает процесс монтажа. В среднем, один квадратный метр черепичного покрытия весит не более пяти килограмм.

Расчет металлочерепицы на крышу производится с помощью специализированных калькуляторов, которые вычисляют необходимый объем материала, исходя из размеров скатов и параметров одного элемента покрытия. Такие калькуляторы вы можете найти на нашем сайте в верхнем меню.

Металлочерепица представляет собой стальные листы с несколькими слоями защитных и окрашивающих покрытий, позволяющих серьезно продлить срок эксплуатации материала.

Монтаж крыши из металлочерепицы.

Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.

Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.

Гидроизоляция.

Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.

Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку. Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.

Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.

Как правильно сделать обрешетку под металлочерепицу.

Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.

Монтаж металлочерепицы.

После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.

Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.

Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке.

Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.

Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.

Защита примыканий.

Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.

Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.

Молниезащита крыши из металлочерепицы.

Как и другие металлические варианты покрытия, металлочерепица требует оснащения дома специальной защитной системой. Не предотвращая удар молнией, жить в доме с металлической крышей может быть просто-напросто опасно.

Чтобы конструкция крыши из металлочерепицы не вызывала опасений во время грозы, нужно застраховать ее от удара молнии. Иначе в доме может быть повреждена проводка, могут пострадать электрические приборы или произойти возгорание.

Избежать всего этого поможет надежное заземление. Молниеотвод может представлять собой специальный стержень, расположенный выше самой высокой точки крыши, чаще всего, конька, или сетку, которой покрывается вся поверхность кровли. Стержневой тип заземления является более распространенным.

Стержень, расположенный на крыше или на дереве рядом, должен соединяться с заземлением, расположенным в земле. Грамотно сконструированный молниеотвод позволит не опасаться даже самых сильных гроз.

Процесс того, как правильно покрыть крышу металлочерепицей, обязательно должен включать в себя создание заземления. Так как металлочерепица обязательно будет накапливать статическое электричество и будет представлять опасность для жизни владельцев дома во время грозы.

Резюмируем материал.

Черепица из металлических листов представляет собой надежный, привлекательный и практичный материал. Поэтому вопрос, как крыть крышу металлочерепицей, не теряет своей актуальности, несмотря на появление новых материалов на строительном рынке.

В данной статье подробно описывается процесс создания крыши из металлочерепицы – фото и видео, иллюстрирующие материал, делают его максимально удобным и наглядным.

Пирог крыши под металлочерепицу обязательно должен включать надежную гидроизоляцию и обрешетку. Так покрытие будет более долговечным и не потребует частого ремонта и замены элементов кровли.

Выполняя работу правильно и аккуратно, вы получите плотное покрытие, которое хорошо переносит как осадки, так и резкий перепад температур. Если оттенок черепицы для кровли был выбран правильно, такой способ отделки сделает дом не только практичным, но и красивым.

Монтаж металлочерепицы своими руками. Видео урок.

Источники: http://stroyremned.ru/stroitelstvo/architektura/497-kak-pokryt-kryshu-metallocherepicey.html, http://krovlyakryshi.ru/cherepica/metallocherepica/kak-pokryt-kryshu-metallocherepicej-34, http://o-remonte.com/kak-pravilno-pokryt-kryshu-metalloch/

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
