Как быстро и легко проверить строительный уровень: Инструкция

Как проверить строительный уровень на точность в домашних условиях. Пузырьковый строительный уровень это достаточно важный инструмент для строителя, равно как для электрика разметочный шнур, рулетка или даже пассатижи. Без него будет невозможным грамотно выполнить установку распределительного щитка, проложить трассу для кабельных линий или установить розеточные блоки. Даже для домашних мастеров этот инструмент очень важен.

Есть несколько основных и важных правил, чтобы правильно выбрать и использовать строительный уровень.

На что смотреть, если покупаешь строительный уровень

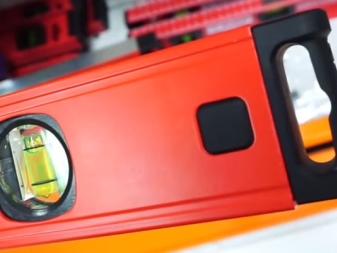

Корпус

При выборе инструменты в первую очередь обращайте внимание на корпус, так как он должен быть с толстыми стенками, которые имеют толщину минимум в 0.2 см, или лучше литым. Если на торцах есть вставки, то будет сложно «на глаз» определить толщину металла, и по этой причине стоит ориентироваться на вес устройства. Тонкостенные уровни очень легкие и их в прямом смысле можно продавить пальцами. Даже тавровые рейки не все имеют большую жесткость по сравнению с прямоугольными профилями. Многое в качестве инструмента будет зависеть от компании-производителя.

Дефект в виде сгиба профиля может появиться, если вы носите инструмент не в отдельном чехле, а в обычной сумке, где лежат множество других инструментов. Будет отлично, если по краям устройство установлены прорезиненные противоударные вставки (да-да, именно резиновые, но никак не из пластика). Дело в том, что если уровень упадет, то пластик просто отколется. Для домашних нужд вам хватит инструмента с длиной в 0.6 метра. Очень полезным будет наличие магнитных вставок, а если есть и отверстия для блоков розеток на 220 В, то это в разы упростит работу электрика.

Да, конечно, можно купить несколько устройство с разной длиной и разными усовершенствованиями, к примеру, один маленький уровень для того, чтоб устанавливать розетки, второй чуть больше и для установки больших распределительных щитков, кабельных каналов и коробов.

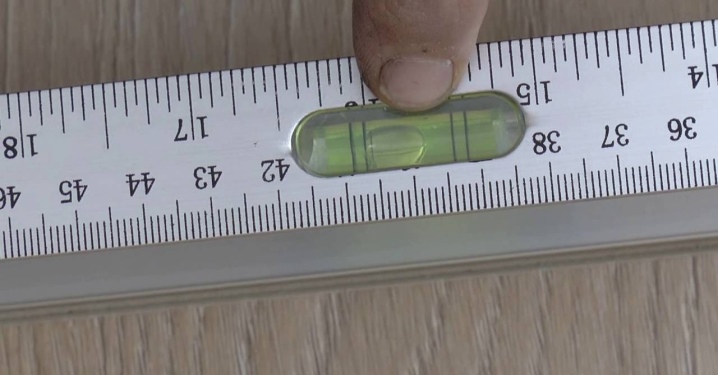

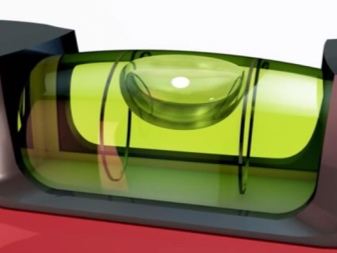

Колба

Когда вы определитесь, какой должен быть корпус, следует обратить внимание и на колбу. Пузырек выбирайте большим, чтобы между рисками было расстояние примерно в 0.1 см. Это даст вам преимущество в выполнении замеров с большой точностью. На дешевых моделях такого попросту нет и некоторые мастера при помощи шприцы своими руками стараются сделать пузырек больше. Для этого колбу следует достать из рейки, проколоть боковую пробку и при помощи инсулинового шприца (у него самая тонкая иголка) следует извлечь немного спиртосодержащей окрашенной жидкости.

Если проверить строительный уровень своими руками, то обычно в качестве заполняющей жидкости можно обнаружить этанол. Дело в том, что он не будет замерзать при отрицательных температурах и за счет низкого уровня вязкости дает возможность воздушным пузырькам быстро перемещаться внутри колбы уровня. После того, как будет проведена откачка жидкости, воздушный пузырек увеличивается в размере. Так вы сможете подогнать его по размеру под самые риски. Полученную в визире дырочку следует потом заклеить термоклеем. Если вы переборщите с размерами, то тем же шприцом обратно закачайте жидкость в капсулу и тогда пузырек станет меньше.

Сама колба может быть вклеена или же иметь регулировки винтами. Сложно сказать, какой из методов крепления лучше, так как у обоих есть свои достоинства и недостатки. У дорогих инструментов чаще всего нет регулировочных винтов, к примеру, у Капро. Зато в этой марке есть пожизненная гарантия на то, что колба останется целой, и сделана она из акрилового стекла. Помимо этого, если спустя время такой уровень начнет привирать, то его обязательно поменяют на новый, если не будет механических повреждений профиля.

Еще один параметр выбор – это количество колбочек. Чаще всего вам будет хватать и двух штук – вертикальная и горизонтальная колбы, а вот те, что показывают вам угол на 45 градусов, могут и вовсе не пригодится за все время использования. Если вы часто занимаетесь ремонтными работами и не только у себя дома, то цена на профессиональный уровень, который будет покрывать все ваши нужны, может выйти немалая. А вот наиболее главный параметр, от которого и будет зависеть конечная стоимость – коэффициент допустимой погрешности. Дешевые устройства имеют погрешность до 0.5 см на каждый метр, а дорогие лишь до 0.001 см на каждый метр. Этот параметр нельзя никак настроить и исправить вручную.

Как проверить показания уровня?

Если же инструмент требуется для разовых работ, то не стоит тратить на него несколько тысяч, можно обойтись и более дешевыми моделями. Главное, чтобы показания были точными. Как их проверить?

Перед тем, как проверить строительный уровень при покупке, запомните два важных правила:

1. Уровень может врать, даже если он абсолютно новый.
2. Уровень может врать, даже есть его стоимость выше остальных инструментов.

По этой причине стоит всегда проверять инструмент, несмотря на его стоимость и заверения продавца. Чтобы проверить точность уровня, найдите хотя бы относительно ровную поверхность, т.е. ту,  которой инструмент будет касаться всей плоскость. Перед этим убедитесь, что плоскость у рейки ровная, не деформированная. Для этого достаточно приложить линейку из металла и посмотреть, чтобы не было никаких зазоров. После этого приложите девайс к поверхности и отметьте ориентиры карандашом. Они требуются для того, чтобы уровень можно было устанавливать каждый раз на то же место.

Далее запомните все показания и положение пузырька. После этого стоит повернуть инструмент на 180 градусов и поставить его обратно по всем отметкам. Если показания остались неизменными, то можете смело покупать этот уровень.

Проверка, если нет ровной поверхности

Следует обратить внимание на то, что у большинства строительных уровней, особенно у бюджетного сегмента рабочая лишь одна сторона. Связано это с тем, что внутренняя поверхность колбочки не является симметричной и имеет форму бочки. По этой причине такие уровни калибрую относительно той стороны, которая противоположна колбе. Из-за этого выполнение калибровки и проверка строительного уровня на потолке не является правильным методом. На дорогостоящих моделях калибровку проводят по каждой стороне, и для каждой есть свои погрешности, они указаны на корпусе. Запомните – если колба-визор имеет уилиндрическую форму, то пузырьковый уровень будет чувствительнее. Если у колбы была строго цилиндрическая поверхность, то пузырек будет уходить влево-вправо, так как идеальных поверхностей горизонтального типа в быту попросту нет (исключением является водная поверхность в состоянии покоя).

Как проверить вертикаль

После того, как будет выполнена проверка горизонтали, следует сравнить и вертикально. Для этого приставьте инструмент к вертикальной поверхности и сделайте по краям корпуса метки. Показания следует запомнить, а после, применяя все, чтобы вы узнали о рабочей поверхности, переверните уровень относительно вертикали на 180 градусов. Если показания совпадают, то все в порядке, а если нет, то потребуется выполнение калибровки.

Выполнение калибровки уровня

Сделать калибровку довольно просто. Для этого закрепите колбу винтами и делайте все строго по инструкции:

• Приложите рейку к стене и выставьте пузырек аккурат по центру. Снизу нужно отметить и провести линию.
• Переверните строительный уровень на другую сторону и совместите с одним из концов отрезка. Снова проконтролируйте, чтобы пузырек находился строго по центру, и проведите еще одну линию.
• Чтобы проверить строительный пузырьковый уровень и настроить его, разделите полученный угол пополам и проведите третью линию между ними (т.е. биссектрису).
• Приложите рейку к этой линии и отрегулируйте колбу при помощи винтов, пузырек должен вставать по центру.

Правильную вертикаль можно калибровать по отвесу, при этом отвес обязательно должен быть изготовлен из цветного металла. Если же использовать сталь, то при большой длине шнура на нее могут повлиять магнитные поля, да и на сам отвес часто налипают намагниченные опилки, а это тоже создаст лишние погрешности и отклонения. Если колба вклеена, то попробуйте отрегулировать ее за счет несильного постукивания по отвертке, которая будет соприкасаться с краями колбы.

Бить следует по возвышенной часто, но вот добиться повышенной точности таким методом будет не так и легко. В любом случае вы мало что теряете, если ваш строительный уровень безбожно врет. Если же способ поможет, то после проклейте все стыки колбочки при помощи суперклея.

Как сделать строительный уровень своими руками

Если по какой-то причине у вас не получается купить новый строительный уровень или выполнить калибровку старого, вы можете сделать строительный уровень собственноручно. Предлагаем вам два способа.

Водяной строительный уровень

Самая простая разновидность – водяной инструмент, и его очень легко сделать своими руками:

1. Возьмите два шприца с объемом в 20 мл без иголок и тоненький шланг любой длины. В качестве шланга идеально подойдут стандартная капельница.
2. Достаньте поршень из одного шприца и соедините его с одним концом шланга от капельницы.
3. Далее подготовьте жидкость, чтобы наполнить уровень. Для этого можно использовать даже обычную водопроводную воду, но ее следует немного подкрасить заваркой от чая.
4. Теперь возьмите второй шприц и наполните систему жидкость. Полностью должен быть заполнен и шланг, и первый шприц.
5. Достаньте поршень из второго шприца, но до этого его следует заранее соединить со шлангом. Теперь у вас есть готовый водяной уровень, который представляет собой наполненную жидкостью конструкцию, состоящую из двух шприцов, которые между собой соединен шлангами.

Прибор будет работать по принципу соединяющих сосудов, и для разметки на горизонтальной поверхности вам потребуется:

• Вымерять и отметить на одной стене требуемый уровень высоты.
• Приложить один из шприцов к метке таким образом, чтобы уровень воды точно совпадал с отметкой. Закрепите шприц на стене при помощи обычного скотча. При работе, если вы будете заниматься разметкой с помощником, выполнять крепление шприца не нужно, так как его сможет подержать напарник.
• Приложите второй шприц к стенкам и отметьте уровень воды. Все отметки будут соответствовать одному и тому же уровню над поверхностью моря. Если их соединить, получите идеальную горизонталь.

Чтобы хранить самодельный водяной уровень, можно закрыть шприцы поршнями. Основными достоинствами использования такого уровня является:

• Малая стоимость устройства.
• Простота создания.
• Простота работы.

Теперь рассмотрим второй вариант прибора, который тоже можно сделать своими руками.

Лазерный строительный уровень

Цель применения лазерного уровня – выполнить разметку плоскости, причем и горизонтальной, и вертикальной. Такой инструмент незаменим, если выполнять заливку пола, при установке перегородок между комнатами, укладки плиточки, наклеивании обоев и прочих работах. Даже для того, чтобы ровно расставить мебель, лазерный уровень будет очень кстати. Есть два способа, как сделать лазерный уровень.

Способ №1

1. Возьмите лазерную указку. Отверстие в насадке следует заклеить кусочком картона, а лучше использовать насадку без рисунка. Посередине насадки следует проколоть небольшое отверстие, а после надеть насадку на лазерную насадку. Теперь включите ее и наведите на поверхность вертикального типа. Если появилась маленькая и яркая точка, то вы все сделали правильно.
2. Теперь найдите деревянный брусочек, длина которого должна быть 1.3 метра. При помощи топора следует обтесать один конец, а в результате получится кол, заостренный с одной стороны.
3. Далее берем ровным кусок доски/фанеры квадратной формы. Размер стороны должен быть 0.1 метр и прикрепите его к ровному концу колышка.
4. При помощи гвоздя или шурупа следует прикрепить планку к центру фанеры. Длина планки обязательно должна соответствовать длине уровня пузырькового типа. Планка должна вращаться по кругу.
5. Подсоедините пузырьковый уровень к планке.
6. На уровень следует положить кусок плотной резины. На нее при помощи хомута прикрепите лазерную указку.
7. Поздравляем, устройство готово к использованию!

Проверить строительный уровень на точность можно сразу после изготовления. Для этого нужно установить кол на площадке и выровнять его пузырьковым уровнем. Если все будет установлено правильно, то пузырек уровня будет расположен в центре, и не будет смещаться во время вращения планки. Далее включаем лазерную указку и отмечаем место отражения луча от стены. Поверните планку, отметьте остальные точки падения луча на поверхность стен. Все метки будут расположены на одной горизонтали.

Способ №2

1. Возьмите емкость небольшого размера и наполните ее водой по края. Это может быть ведро, тазик или даже кастрюля.
2. К кусочку пенопласта прикрепите лазерную указку. Насадка обязательно должна быть без рисунков, точечная. Постарайтесь установить указку так, чтобы она лежала ровно. Прикрепите ее при помощи хомута или резинки.
3. Далее поставьте емкость с водой на высоту, необходимую для разметки.
4. Опустите пенопласт в воду.
5. Включите указку.
6. Поворачивайте вокруг своей оси пенопласт, отмечайте точки пересечения луча лазера с поверхностью  и получайте отметки.

Хотя такие устройства далеки от идеала, но они достаточно работоспособные.

Строительный уровень – что это за инструмент, основные виды с их особенностями

Качественный строительный уровень – важнейший инструмент в строительстве, без которого нормально не получится возвести любое здание. Примитивные аналоги данного приспособления использовали даже древние цивилизации. Работа с новейшими образцами требует наличия определенных знаний, в усовершенствованных приборах применяется лазер или сложная электроника.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Какие бывают строительные уровни?

В самых простых приспособлениях используется колба с пузырьком или две соединенные шлангом емкости с разметкой. Эти безотказные инструменты никогда не лгут и для бытовых целей подходят идеально. Лазерный профессиональный строительный уровень в разы дороже, но поражает точностью измерений. Сейчас, благодаря постепенному снижению стоимости, его популярность неуклонно растет. Существуют гибридные модели с пузырьковыми колбами, лазером и электронным дисплеем, в которых совмещены лучшие характеристики предшественников.

Пузырьковый строительный уровень

Большинство моделей выполняется в виде полого алюминиевого бруска с ребрами жесткости. В виде чувствительного элемента выступает плавающий в запаянной прозрачной ампуле пузырек воздуха. Для удобства на корпусе нанесена шкала, поэтому пузырьковый уровень может использоваться в качестве линейки разной длины. Измерительные колбы наполнены спиртом, расположены по центру длинной стороны корпуса и на торцах. Уровень погрешности этого прибора в пределах 1 мм/м.

Разновидности пузырькового уровня:

1. Трубный строительный уровень – обладает V-образным корпусом для удобства установки на поверхность с круглым сечением.
2. Прямоугольный пузырьковый уровень с магнитными вставками.
3. Уровень строительный электронный – усовершенствованные приборы с пузырьковыми камерами и дополнительной электронной индикацией.

Лазерный строительный уровень

Этот тип приспособлений предназначен для профессиональных работ, но самыми дешевыми моделями обзавелось уже немало рядовых мастеров, применяя его для домашних нужд. Лазерный уровень для стройки имеет крепление в виде треноги с амортизаторами и водонепроницаемое покрытие. Разноцветные диоды создают на стенах яркие ровные линии или точки, которые используются при разметке. Точность погрешности инструмента зависит напрямую от класса точности уровня, составляя 0,1-1 мм/м.

Разновидности лазерных строительных уровней:

1. Дискретные – бюджетные образцы с дальностью «прострела» до 400 м, представляют собой лазерные точные указки, способные выставлять в любую сторону до двух точек.
2. Линейные – с помощью дополнительной линзы инструменты способны строить плоскости в виде линий на стенах. Благодаря системе автовыравнивания погрешность у аппарата незначительная.
3. Ротационный уровень – самый точный строительный уровень, способный создавать указатели на 360° и рисовать наклонную плоскость, обладает широким углом выравнивания.

Электронный строительный уровень

Электронику используют все шире в разных образцах, создавая универсальные гибридные модели. Визуально они отличаются наличием цифрового дисплея, на котором можно наблюдать величину отклонения с точностью 0,1°. Практически всегда такой уровень для ремонта оснащен звуковым сигнализатором, издающим писк при достижении требуемых показателей. Перед работой рекомендуется производить калибровку на ровной поверхности, не отнимающую у строителей много времени.

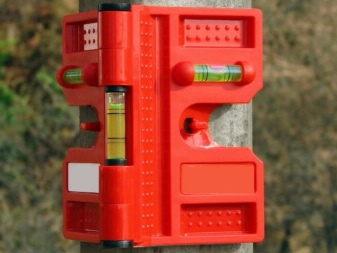

Трубный уровень

Данная разновидность инструмента изобретена специально для людей, занимающихся прокладкой водопровода, газопровода или канализации. Благодаря V-образному корпусу и магнитам работа со строительным уровнем существенно облегчается даже при его установке на поверхность с круглым сечением. Измерительными устройствами здесь служат привычные пузырьковые колбы с разметкой.

Гидроуровень

В этом инструменте применяется закон сообщающихся сосудов, соединенных гибким шлангом длиной 5-25 м. Гидростатический водяной уровень чрезвычайно прост в использовании. В колбы заливают воду, стараясь при заполнении системы вытеснить из трубок все пузырьки. Желательно исключить перегибы или переломы мягкого шланга, тогда погрешность не превысит 3 мм/м. Вначале колбы совмещаются, и проверяется уровень жидкости на одной отметке. Используя водный строительный уровень, нанесение разметки рекомендуется производить поочередно от базовой точки.

Магнитный уровень

Надежное прилипание инструмента к поверхности освобождает мастеру обе руки, разрешая наносить разметку с повышенной точностью. Даже маленький строительный уровень с таким усовершенствованием в корпусе легко удерживается на вертикальной или прикрученной к потолку металлической балке. Мощные магниты обязательно устанавливаются во всех трубных уровнях и многих прямоугольных приспособлениях среднего класса.

Строительный уровень – приложение

Наличие даже в бюджетных смартфонах гироскопа разрешает превратить гаджет в удобное приспособление для ремонта с приемлемой точностью. Построить полностью дом при помощи телефона будет сложно, но выставить относительно ровно бытовую технику, стол или шкаф, альтернативный строительный уровень поможет. Желательно снять чехол и на идеальной плоскости произвести калибровку, приложив смартфон ровной стороной к объекту. Далее делают требуемые замеры, получая результаты в виде живой картинки.

Программа строительный уровень обладает следующими преимуществами:

1. Приемлемая точность измерения при правильной калибровке.
2. Простота использования.
3. Приспособление постоянно в кармане.
4. Звуковая индикация.
5. Приложение бесплатное.
6. Несколько режимов измерения.
7. Можно измерять углы наклона с десятичными знаками.
8. Красивая и понятная анимация.
9. Дополнительные функции (рулетка, линейка).
10. Многоязычное меню.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

1. Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
2. Модели с линейкой на корпусе функциональнее.
3. Чем длиннее уровень, тем точнее измерения.
4. Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
5. Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
6. Прорезиненные ручки делают работу удобнее.
7. Дорогие противоударные модели служат дольше.
8. Ответственные производители всегда поставляют защитный чехол для уровня строительного.
9. Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

1. Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
2. Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
3. При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
4. Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
5. Идеальную линию для калибровки можно отбить лазерным нивелиром.
6. Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
7. Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Строительный уровень – как пользоваться?

Если для работы с лазерными приспособлениями нужны навыки, то пузырьковый уровень чрезвычайно прост в обслуживании. В его корпусе имеется два или три глазка, являющиеся ориентирами для измерений. Рабочие грани инструмента не окрашены и часто оснащены магнитными вставками. На длинной стороне установлен глазок горизонтального уровня, на короткой – вертикального. Третья капсула находится на противоположной стороне под углом 45°.

Как правильно пользоваться строительным уровнем:

1. Для определения погрешности по горизонтали прикладываем уровень длинной рабочей гранью к плоскости.
2. В идеальном случае пузырек располагается по центру между метками в капсуле.
3. Для выравнивания опускать следует ту сторону поверхности, куда отклонился пузырек, либо приподымать противоположный ее край.
4. Малейшее отклонение пузырька от центра грозит серьезной погрешностью, особенно, если работать с объектами большой длины.
5. При измерении вертикально расположенных балок или стен колба вертикального уровня должна находиться сверху.

Как проверить строительный уровень на точность?

Строительный уровень – прибор высокой точности. Он применяется для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего он имеет прямоугольную форму, иногда снабжен ребрами жесткости. Измерение производится за счет пузырьков воздуха, помещенных в специальные колбы, имеющие разметку. Стандартный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси.

Некоторые модели также оснащены угловым уровнем, с помощью которого можно производить измерение положения по наклонной оси. В таком случае за точку отчета берется диагональ, проводимая через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности измерений.

Особенности

Пузырьковый строительный уровень чувствителен к ударам и другим механическим воздействиям – даже однократное его падение с небольшой высоты может привести к снижению точности или ее полной потере.

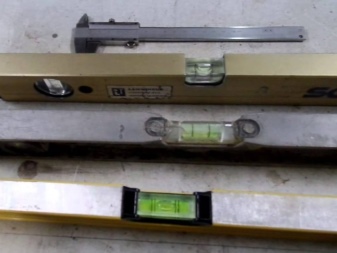

Нарушение точности измерений иногда присутствует даже у нового уровня. Это может быть результатом неосторожного обращения на этапах производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складе в магазине.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором. Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы. Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

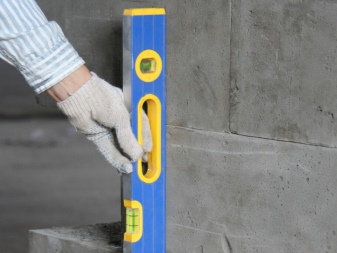

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной. Отличия в показаниях также укажут на то, что уровень сбит.

Калибровка

Настройка точности показаний пузырькового уровня возможна только для тех приборов, конструкция которых позволяет это делать. Некоторые модели уровней имеют пузырьковые блоки, которые вклеены или другим статичным образом вмонтированы в корпус. Другие же разновидности содержат блоки, которые прикручены болтами, что дает возможность регулировать их положение. Перед тем как откалибровать инструмент в домашних условиях, необходимо убедиться, что его конструкция позволяет ее проводить. Чтобы отрегулировать работу уровня в той или иной плоскости, понадобится ровная поверхность, отвертка, клей, гидроуровень, линейка и отвес.

При помощи гидроуровня на стене выставляются две отметки, находящиеся строго на одном уровне. Для достижения высокой точности на этом этапе манипуляции лучше проводить вдвоем. Эти отметки соединяются между собой линией, которая проводится при помощи ровной линейки.

Линия не должна быть слишком толстой, так как это может повлиять на качество измерений. Уровень прикладывается боком к этой линии. Его рабочая сторона должна идти строго вдоль линии. Когда он будет выставлен, отклонение пузырька воздуха от нужного положения станет очевидным. Характер его отклонения укажет сторону, в которую нужно сдвинуть пузырьковый блок.

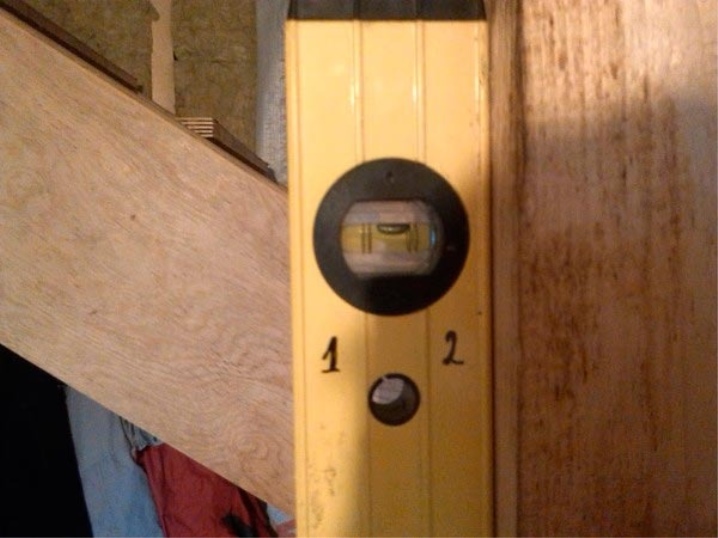

Для того чтобы настроить положение пузырькового блока, необходимо выкрутить болты, которые его удерживают в корпусе уровня. Смещение производится очень осторожно, малыми амплитудами, так как сдвиг даже на 0,5 мм может повлиять на расположение пузырька. Когда пузырек воздуха встанет ровно посередине (между двух линий разметки), необходимо зафиксировать блок. Для этого используется суперклей, который заливается по периметру соприкосновения блока и корпуса.

Для надежности закрепления можно использовать народное средство-отвердитель суперклея – пищевую соду.

Только после этого болты ввинчиваются на свое место. Если закрутить их раньше, то они встанут в свое исходное положение, что вернет пузырьковый блок в его первоначальное состояние, отклоненное от уровня.

Регулировка уровня для вертикальной плоскости производится так, как описано ниже.

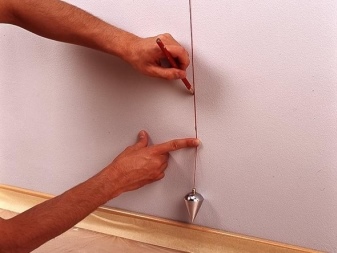

Отвес вывешивается вдоль стены. По его шнуру, проставив две отметки, можно провести вертикальную линию. Также можно проводить настройку прямо по шнуру, однако такой способ является менее эффективным, так как отвес на шнуре будет постоянно двигаться.

Уровень прикладывается боком к стене. Рабочая его сторона должна идти строго вдоль линии. Когда он будет установлен, расположение пузырька воздуха за пределами двух отметок на колбе укажет на сторону отклонения. Это отклонение устраняется так же, как и горизонтальное нарушение.

После корректировки показаний прибора и фиксации пузырькового блока при помощи клея с отвердителем дальнейшая регулировка становиться невозможной. Попытка изменить положение колбы может привести к ее повреждению и повреждению корпуса.

Ниже смотрите видео о том, как проверить на точность пузырьковый строительный уровень.

выбираем цифровые уровни с лазером и магнитные, строительные уровни 80 см и других размеров

При проведении строительных и ремонтных работ нельзя обойтись без уровня. Это универсальный инструмент, который можно применить для решения любой задачи, связанной с выведением ровной плоскости или линии (как горизонтальной, так и вертикальной). В зависимости от требований к точности и индивидуальных предпочтений используются обычные пузырьковые или более современные электронные уровни.

Плюсы и минусы

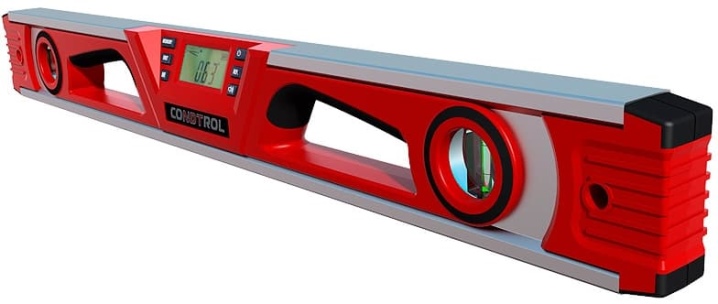

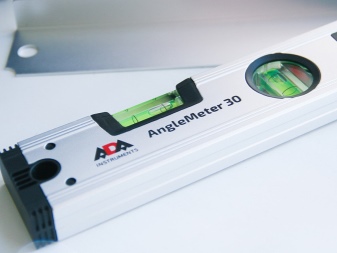

Цифровой уровень очень похож на пузырьковый – способы применения практически не отличаются. Часто он имеет несколько пузырьковых ампул наряду с цифровым дисплеем. Этот элемент служит для вывода данных об отклонении (в градусах или процентах).

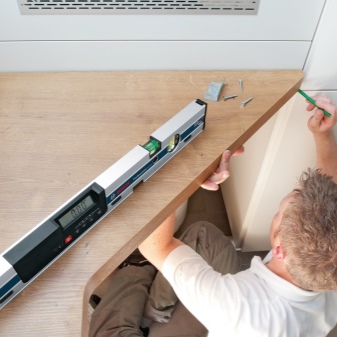

Область применения строительных уровней такого типа включает проверку вертикальных, горизонтальных и наклонных плоскостей, а также разметку под разными углами. Отметим, что пузырьковый уровень позволяет с хорошей точностью установить факт отклонения от горизонтальной или вертикальной оси, но с его помощью нельзя узнать, каков угол наклона. Электронный прибор показывает конкретное значение угла, и в этом состоит одно из его преимуществ (точность зависит от модели).

Данное свойство этих уровней может быть очень полезным при выполнении работ, связанных с разметкой линий под каким-либо заданным углом, например укладка тротуарной плитки или отдельных видов кровельных покрытий. Установка стропил, балок, сложных видов несущих конструкций (наподобие арок) также предполагает точное определение углов.

К другим очевидным плюсам уровней электронного типа относятся удобство и простота использования, точность и расширенная функциональность. Работать, ориентируясь на показания цифрового дисплея, значительно удобнее, чем в случае с пузырьковым уровнем.

Что касается точности – есть чёткие стандарты: большинство строительных уровней электронного типа имеют предел допустимого отклонения 0,2 градуса. Самые точные модели позволяют измерять отклонение с точностью до 0,1 градуса.

Есть электронные уровни с функцией угломера и с лазером. Таким образом, впечатляющий набор полезных функций – это еще один весомый плюс подобных инструментов. Однако и у них есть свои недостатки.

Уровень – это инструмент, подверженный повреждениям. Достаточно лёгкой деформации рейки, чтобы показания оказались нарушены. А в процессе работы рейка, изготавливаемая обычно из алюминия, часто получает случайные удары. Для обычного уровня это не особенно важно – его стоимость невысока, так как срок службы прибора небольшой. Но цифровые аналоги стоят дороже, так как в них используются микросхемы.

Поэтому такие приборы приходится особенно беречь от ударов, носить в защитном чехле, не эксплуатировать при сильном морозе. Кроме того, электронный уровень требует источника питания. Для этого используют обычные батарейки, которые нужно время от времени менять.

Разновидности

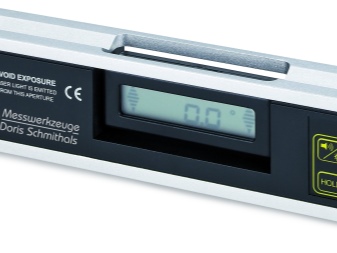

Данная категория инструментов часто снабжается функцией угломера (имеет дополнительную рейку, подвижно скрепленную с основным болтом), что позволяет измерять углы между двумя плоскостями. Также есть много моделей электронных уровней с лазером. Они имеют лазерную точку, которая проецируется в любом направлении (на 360 градусов) относительно прибора, то есть действуют по принципу лазерного нивелира.

Те электронные уровни, которые имеют функцию расчета углов, различаются диапазоном измерений (в градусах). Есть модели, которые позволяют определять углы до 180 градусов. Но если вам нужно работать с развёрнутыми углами, то вам понадобится инструмент с диапазоном измерений до 360 градусов. Ограничения всегда указываются в технических характеристиках каждой модели.

Уровни с лазером также очень популярны среди строителей и домовладельцев. С их помощью очень удобно делать разметку. Помимо дисплея, такой прибор имеет светодиод, излучающий управляемый лазерный луч. Существуют всевозможные модификации, различающиеся по дальности действия, точности (отклонению), интенсивности света.

Обычно действие лазерного уровня не распространяется более чем на 20 м, поэтому его применяют исключительно в помещении. Для работ, связанных, например, с межеванием или геодезической съёмкой местности, вам понадобится специально предназначенный для этого лазерный нивелир.

Наконец, очень важным на практике параметром уровня является его длина (база). Чем длиннее рейка инструмента, тем точнее будут показания, и наоборот. Обычно используют приборы с базой от 60 до 80 см, есть и более длинные. В то же время в продаже встречаются приборы карманного типа с короткой рейкой 20–30 см. Они не отличаются большой точностью, зато удобны и компактны.

Из дополнительных критериев можно выделить магнитность. Магнитные уровни – полезная разновидность, и многие модели имеют несколько магнитов вдоль рабочей плоскости. Если поверхность, к которой вы прижимаете уровень во время работы, металлическая, то прибор примагнитится к ней. Это предохранит его от случайного падения, а также даст возможность приложить инструмент как сверху, так и снизу, под любым углом и не поддерживать его.

Популярные марки

При покупке уровня с индикацией по электронному дисплею рекомендуется ориентироваться только на хорошо зарекомендовавших себя производителей и их официальных дилеров. Вся их продукция проходит специальные испытания на соответствие техническим стандартам (например, в нашей стране для строительных уровней действует ГОСТ 9416-83).

Несколько известных на рынке брендов перечислены ниже:

• Kapro;

• Stanley;

• Stabila;

• «Зубр».

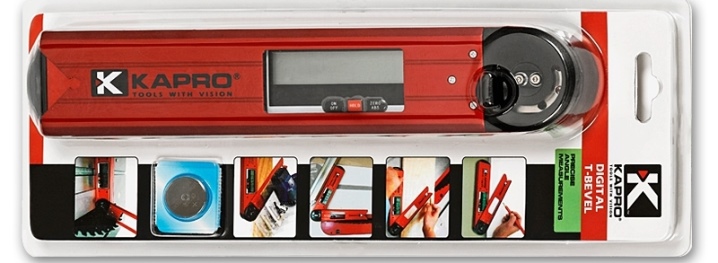

Уровни Kapro производятся в Израиле. Отличаются современными технологиями и качеством. Фирма занимается также производством лазерных, измерительных и разметочных инструментов, так что технический уровень её продукции действительно серьёзный. Инструменты Kapro имеют также удобный, функциональный дизайн и выпускаются как для бытовых нужд, так и для профессионального использования.

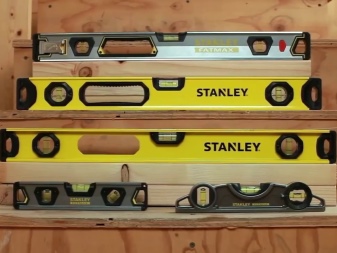

Фирма Stanley имеет преимущество благодаря тому, что была известна на американском рынке ещё в начале прошлого века. Сейчас она является одним из мировых лидеров по производству измерительных приборов.

Отличительная черта продукции Stanley – качество, уровень которого тщательно контролируется производственными испытаниями. Также компания уделяет большое внимание внедрению инноваций. Покупатели в своих отзывах отмечают точность и эргономичность уровней Stanley, оптимальный вес и удобный дисплей, с которого легко считывать показания.

Milwaukee – ещё один крупный американский производитель. Раньше фирма специализировалась на электроинструментах, но сейчас её ассортимент включает более 500 различных видов продукции, в том числе и строительные уровни. Среди них есть пузырьковые уровни и лазерные, с креплением, позволяющим производить разметку в любой плоскости.

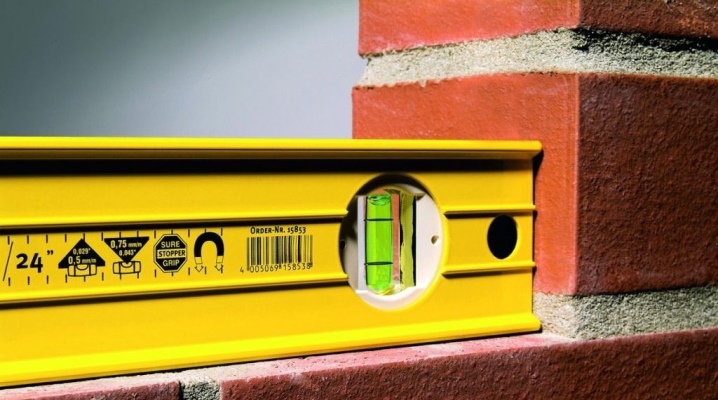

Немецкая фирма Stabila производит уровни исключительного качества. Они дороже, чем продукция многих других производителей, но большинство опытных строителей признают их уникальные достоинства. Инструмент Stabila отличается повышенным сроком службы – порошковое покрытие корпуса, ударопрочные ампулы и дисплей делают их надёжными и неприхотливыми. Уровни Stabila обладают высокой точностью и являются инструментом профессионального класса.

Измерительные приборы от фирмы «Зубр» хорошо известны на отечественном рынке. Есть цифровые магнитные модели и угломеры от этого бренда.

Выбор

При выборе прибора советуем обратить внимание на следующие критерии:

• эргономика – инструментом должно быть удобно пользоваться;

• точность – она должна соответствовать заявленной и в любом случае не превышать 0,2 градуса;

• дополнительные функции – не пренебрегайте удобными функциями типа магнита, угломера или лазера, если приобретаете прибор для постоянного использования;

• надёжность инструмента и репутация производителя.

Проверить эти параметры довольно просто. Прибор должен быть лёгким, чтобы его можно было долгое время держать на весу, выполняя проверку плоскостей. Чтобы проверить точность и калибровку, можно воспользоваться следующей простой методикой: приложите уровень к какой-нибудь плоскости, затем разверните на 180 градусов и приложите опять. Если показания различаются, прибор нужно откалибровать.

Покупайте инструмент у официального поставщика и при выборе обращайте внимание на отзывы и рейтинг конкретной модели.

Обзор электронного уровня, угломера, уклономера ADA Pro-Digit MICRO смотрите в следующем видео.

Как проверить строительный уровень на точность в домашних условиях: правильная настройка уровня

Одним из важных инструментов в строительстве является пузырьковый уровень. Этот инструмент помогает строителю делать стены здания ровными и аккуратными. Кроме того, благодаря уровню намного легче проводить ровно электропроводку по квартире, повесить картину и другие работы, требующие выполнения строгих условий. Поэтому важно знать, как проверить пузырьковый уровень перед покупкой в магазине.

На что важно обращать внимание

Перед тем как купить инструмент, нужно внимательно его осмотреть. Для начала можно сравнить между собой несколько уровней, чтобы убедиться в точности инструмента. Так же можно проверить уровень, рассматривая все его части.

Корпус

Корпус инструмента имеет огромное значение при выборе. Его делают толщиной не менее чем в 2 миллиметра. Рекомендуется выбирать все-таки литый корпус. Часто инструменты имеют вставки с торцевых концов, что не позволяет рассмотреть толщину стенок корпуса. Насколько качественный корпус можно определить по весу уровня. Тот инструмент, корпус которого тонки, будет намного легче, чем толстостенное устройство.

Важно помнить, что от исправности корпуса зависит точность показателей, которые ожидает мастер от инструмента. Поэтому важно переносить уровень в специальном чехле, но ни в коем случае не класть его с общую сумку, где находятся другие инструменты. Они могут повредить корпус устройства.

Хороший инструмент должен быть укомплектован резиновыми вставками и отверстиями для блоков розеток. При этом для домашнего использования уровень можно брать не больше 60 сантиметров. При желании можно приобрести несколько устройств разных параметров, которые будут использоваться для разных целей.

Колба

Колба имеет не меньшее значение в инструменте чем корпус. Она должна быть достаточных размеров, а ее риски должны иметь расстояние не менее миллиметра. Пузырек внутри колбы тоже должен быть как можно больше. Благодаря этим параметрам инструмент будет показывать максимально точно.

Если выбирается дешевая модель, то в ней пузырек скорее всего маленький, что очень неудобно при измерении. В этом случае настройка уровня делается своими руками. Для этого пользователь изымает колбу из корпуса и с помощью инсулинового шприца изымает небольшое количество жидкости чтобы увеличить пузырь.

Для того, чтобы проверить строительный уровень на точность в домашних условиях рекомендуется в качестве жидкости для колбы использовать этанол. Тогда вещество не будет замерзать при сильных морозах и пузырь будет быстро двигаться в процессе проверки. Дырочку, через которую откачивали вещество нужно заклеить с помощью термоклея.

Колбочка на уровне может крепиться с помощью клея или винтами, с помощью которых ее можно регулировать.

Количество колб на уровне

На уровне может быть одна или несколько колб. Строители чаще всего используют всего две – горизонтальную и вертикальную. Но есть еще одна колбочка, которая показывает угол в 45 градусов. Она редко когда используется.

Погрешность

Прежде чем покупать уровень, нужно учитывать с какой погрешностью он показывает. Дешевые инструменты чаще всего «врут» на 5 миллиметров по длине в один метр. Если же выбирать дорогие устройства, то их погрешность составляет всего лишь одну сотую миллиметра на прогонный метр. К сожалению параметры нельзя самостоятельно настроить на точный показатель.

Как правильно проверять уровень

Если уровень покупается для использования в единичном случае, то можно купить самый дешевый инструмент. Но, при этом нужно обязательно проверить его показания.

Прежде чем проверить показатель горизонтальной колбы важно помнить о том, что погрешность у дешевых инструментов может быть даже если они совершенно новые. Дорогие уровни тоже не застрахованы от неточных показаний. Поэтому проверку нужно делать всегда перед покупкой товара.

Проверка на ровной поверхности

Для проверки нужно использовать ровную поверхность. Затем нужно внимательно осмотреть корпус уровня и убедиться, что он не деформирован. Обязательно нужно исследовать поверхность, на отсутствие зазоров между плоскостями. Для этого используют линейку из металла. И только после этого инструмент устанавливается на выбранную поверхность для снятия показаний. Контуры устройства следует отметить карандашом. Такое мероприятие необходимо для того, чтобы безошибочно устанавливать уровень на одно и то же место несколько раз под ряд.

После этого нужно запомнить положение пузырька в колбе, повернуть инструмент на 180 градусов и установить на прежнее место. Если пузырек окажется в том же положении, значит уровень показывает правильно и его можно покупать.

Как проверить уровень при отсутствии ровной поверхности

В том случае, если поверхность вызывает сомнения в своей ровности, то можно воспользоваться обычными спичками. Для этого инструмент кладут на прилавок и под одну сторону подсовывают спичку. И двигают ее до тех пор, пока пузырь не достигнет риски. На поверхности опять наносят контуры уровня и поворачивают инструмент на те же 180 градусов. И не трогая спички инструмент устанавливается на прежнее место, следуя контурам. Показания должны совпасть.

Проверка вертикальной колбы

Вертикальная колба инструмента проверяется таким же образом, что и горизонтальная. Если показатели не совпадают, необходимо сделать калибровку.

Инструмент нужно приложить к стене, проследив при этом за тем, чтобы пузырек в колбе находился строго по центру. Проводится прямая линия. После этого устройство поворачивается и прикладывается к стене, установив один его коней на линию. Опять нужно установить пузырек в центре колбы. Опять нужно провести прямую линию и в средине образовавшегося угла проводится третья линия, которая в данном случае послужит биссектрисой. И поставив уровень на нее, нужно с помощью винтов выровнять колбу, чтобы установить пузырь в ее центре.

Проверка уровня важна для того, чтобы в процессе работы он давал правильные показания. Именно от них зависит насколько ровной будет стена или сделанная внутренняя электропроводка в доме.

Уровень (инструмент) — Википедия

У́ровень, или ватерпа́с (англ. waterpass, нидерл. waterpas от water «вода» + pas «отрегулировать») — измерительный инструмент прямоугольной формы из пластика, дерева или металла с установленными в нём прозрачными колбами (глазками), заполненными жидкостью. Уровень был разработан для оценки соответствия поверхностей вертикальной или горизонтальной плоскости, а также для измерения градуса отклонения поверхности от горизонтальной плоскости.

Спиртовой уровень был изобретен французским ученым, путешественником и картографом Мельхиседеком Тевено. Его изобретение было впервые использовано в его экспедиции на Мадагаскар в 1666 году.

Основным рабочим элементом этого инструмента являются измерительные колбы (глазок уровня) чаще всего бочкообразной формы с нанесенными на их корпус рисками. Колбы обычно заполнены окрашенной спиртосодержащей жидкостью с небольшим пузырьком воздуха. Заполнение спиртом, например этанолом, объясняется тем, что такая жидкость не замерзает при отрицательной температуре, а также обладает низкой вязкостью для быстрого перемещения пузырька воздуха. Измерение и настройка поверхностей относительно горизонтальной и вертикально плоскостей происходит за счет движения пузырька воздуха вдоль колбы, при этом необходимо добиться его положения точно посередине между двумя рисками на колбе. В современных инструментах для измерения более точного угла отклонения на глазок наносят более двух рисок.

Самым распространенным типом уровня является уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент с тремя глазками. Третья из колб фиксированно измеряет 45 градусов от горизонтальной плоскости или является поворотной для измерения любого угла поверхности. Реже используют уровни с большим количеством глазков, которые дублируют горизонтальные или вертикальные колбы для более точного измерения. На сегодняшний день существует много видов уровней, разработанных под различные нужды. В первую очередь инструмент используется плотниками, каменщиками, монтажниками при различных монтажно-крепежных работах, а также с целью проверки результатов уже произведенных работ.

Корпус уровня может включать в себя следующие модификации:

— Ребра жесткости — для большей прочности корпуса инструмента

— Разметка на одной из сторон уровня — для использования инструмента в качестве линейки

— Фрезерованная поверхность одной из сторон — для предотвращения соскальзывания уровня с рабочей поверхности, а также для облегчения прикладываемых усилий при удержании уровня одной рукой

— Ударная площадка — для возможности нанесения ударов молотком с целью регулировки поверхности, с которой работает мастер

— Паз для труб — для предотвращения соскальзывания уровня с округлых поверхностей

Самые распространенные типы уровней[править | править код]

Уровень профильный

Изготавливается из алюминиевого профиля прямоугольной формы. Подходит для всех типов работ. Основное преимущество: прочность корпуса.

Уровень «рельс»

Облегченный корпус в форме рельса. Подходит для всех типов работ. Основное преимущество: малый вес.

Уровень торпедо

Маленький пластиковый корпус, чаще всего 225 мм. Одна из сторон магнитная для возможности установки на металлическую поверхность. Подходит для бытовых работ. Основное преимущество: маленькие размеры

Ударный уровень

Уровень с дополнительной площадкой для возможности нанесения ударов молотком. Подходит для работ по укладке плитки. Основное преимущество: прочный корпус, возможность нанесения ударов.

• Лазерный уровень (Также см. Нивелир при условии выполнения точности по ГОСТ 10528-90)
• Водяной уровень (Гидроуровень)

Часто ватерпасом в отличие от описанного выше жидкостного уровня называют прибор, представляющий собой две строго перпендикулярные деревянные планки, соединенные в форме перевернутой буквы Т, на «ножке» которой закреплен отвес. Ватерпас выполняет те же функции, что и горизонтальный уровень, но более прост в изготовлении.

Для проверки уровня (то есть оценки точности проводимых им измерений) необходимо установить его на ровную горизонтальную поверхность и замерить положение пузырька воздуха относительно двух рисок в центре колбы. Затем уровень нужно перевернуть в горизонтальной плоскости на 180 градусов и произвести повторный замер положения пузырька. Если уровень исправен, то пузырек воздуха будет точно в том же положении, что и при первом измерении. Для регулировки инструмента (если это предусмотрено, колба будет закреплена регулировочными винтами на теле уровня) необходимо попеременно вращать уровень на 180 градусов в горизонтальной плоскости и регулировать положение глазка до тех пор, пока его показания не будут идентичными при вращении инструмента. Для подобной регулировки не требуется идеально горизонтальная или вертикальная поверхность.

Проверяем точность пузырькового уровня | instabur.ru

Почему-то многие думают, что проще и надежнее всего проверить точность обычного строительного уровня можно только по лазерному нивелиру.

Откуда появилась такая такая слепая вера в лазерные уровни? Они ведь тоже могут врать, причем некоторые очень даже сильно врут.

Я не противник лазерных уровней, сам таким пользуюсь, но иногда проще отложить его в сторонку и воспользоваться старым добрым пузырьковым уровнем.

Так вот, к чему это я все. Есть очень простой способ проверить ваш уровень на точность, независимо от того, где вы находитесь (в магазине, дома или на строительном объекте) и есть ли у вас под рукой идеально ровная плоскость.

Как быстро и точно проверить правильность работы строительного пузырькового уровня?

Проверка горизонтали

Шаг 1. Находим любую более или менее горизонтальную плоскость — пол, стол, подоконник, любая полка и т.п. — ставим на эту плоскость уровень. Запоминаем показания пузырька.

Шаг 2. Прокручивем уровень по кругу, по плоскости основания на котором он стоял, т.е. разворачиваем на 180 градусов. Сравниваем показания уровня с предыдущими.

Пузырек должен оставаться в одном положении независимо от того, какой стороной вы поставили уровень. Это будет означать, что уровень дает точные показания.

Есть такие люди, которые думают, что уровень может показывать одной стороной правильно, а другой врать. И искренне пытаются запомнить эту самую сторону, чтобы не перепутать.

На самом деле это может означать только то, что уровень этот врет, а та плоскость на которой его проверяли завалена.

Уровень не может давать правильные показания только одной своей стороной.

Проверка вертикали

С вертикалью ровно все тоже самое — прислоняем к стене, полке магазина, двери и запоминаем положение воздушного пузырька.

Запомнили? Переворачиваем уровень к себе передом, а к лесу задом (другой стороной, если что). Сверяем показания.

На фото видно, стена немного завалена влево и при любом положении уровня пузырек это показывает.

Вот такой нехитрый способ проверить свой старый уровень (или новый при покупке в магазине) на точность.

Кстати, лучше, чтобы на вашем уровне была взможность регулировки глазка — два шурупа по его краям. Со временем его точность может снизиться (от ударов, падений, вибраций уровня и т.д.), поэтому эти самые шурупчики помогут вам настроить его обратно.

Как настроить пузырьковый уровень

Тут тоже ничего сложного. Поставили уровень на плоскость, запомнили положение пузырька, провернули уровень, если не совпало, то можно чуть выкрутить шуруп с одной стороны (можно методом тыка, в процессе разберетесь). Опять запомнить, опять развернуть, не совпало — опять чуть выкрутить этот шуруп (или закрутить другой) и так далее. До тех пор, пока показания не совпадут.

Главное без фанатизма.

И напоследок несколько аксиом:

• уровень врет, если показания двух его сторон не совпадают
• уровень может врать, даже если он новый (на витрине в магазине)
• уровень может врать, даже если он очень дорогой (опять же даже на витрине)
