Ударный анкер: ABUR Анкер-болт с ударным распором 6×45 М6 желтый цинк по выгодной цене!

Содержание

Анкер

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.

Слово «анкер» в переводе означает якорь, и это слово как нельзя лучше отображает функции анкерных болтов, которые для краткости называют просто анкер. Подобно якорю, удерживающему корабль, анкерные болты закрепляют массивные предметы на полу, стенах, потолке. При этом важно, чтобы материал, к которому производится крепление, был твёрдый и плотный – преимущественно это настоящий бетон. Пенобетон и другие его пористые разновидности, а также пустотелые блоки для крепления анкерами не подходят. Для крепления в пористые материалы применяются химические анкеры. Как правило, без анкеров не обойтись при ремонте и строительстве домов. Применение анкеров предусматривается при проектировании жилых домов, а также в уже готовых проектах жилых домов.


Как устроен анкерный болт?

Анкер, как правило, состоит из трёх частей – болта с коническим расширением на конце, надетой на него металлической трубки с продольными надрезами, и гайки. При закручивании гайки конус на конце болта продвигается внутрь трубчатой втулки и раздвигает её продольные разрезы, которые расклиниваются в отверстии и фиксируют в нём анкер. Чем сильнее затягивается гайка, тем больше расклинивается трубка и крепче фиксируется анкерный болт в месте крепления.


Разновидности анкерных болтов

Принцип действия анкеров один, а разновидностей их много. Это обусловлено необходимостью крепления различных предметов к разным поверхностям, как вертикальным (стены), так и горизонтальным (пол, потолок). Наиболее часто используются следующие разновидности анкерных болтов.

  1. Обычный анкер с гайкой. Как он устроен и работает, было рассмотрено выше. Применяется такой анкерный болт для крепления в горизонтальное или наклонное основание из бетона, полнотелого кирпича, камня.
  2. Анкер с крюком. Применяется для крепления к стенам предметов, которые время от времени требуется снимать. Этот анкер аналогичен предыдущему, а отличается тем, что имеет на конце крюк, вращая который, укрепляют анкер в отверстии. Гайка при этом служит фиксатором.
  3. Анкер с кольцом. Аналогичен анкерному болту с крюком, только вместо крюка на конце имеет кольцо. Эта разновидность применяется для подвешивания чего-либо к потолку или установки растяжек.
  4. Распорный (ударный) анкер. Отличается способом монтажа. Его не закручивают, а забивают ударом молотка с последующей фиксацией при помощи гайки. Такой анкерный болт не предназначен для высоких нагрузок и используется для крепления нетяжёлых предметов, главным образом, в быту.
  5. Двухраспорный анкерный болт. Отличается двойной трубчатой втулкой, которая при вращении стержня распирается в двух местах – в его конце и середине, что обеспечивает более надёжное крепление.

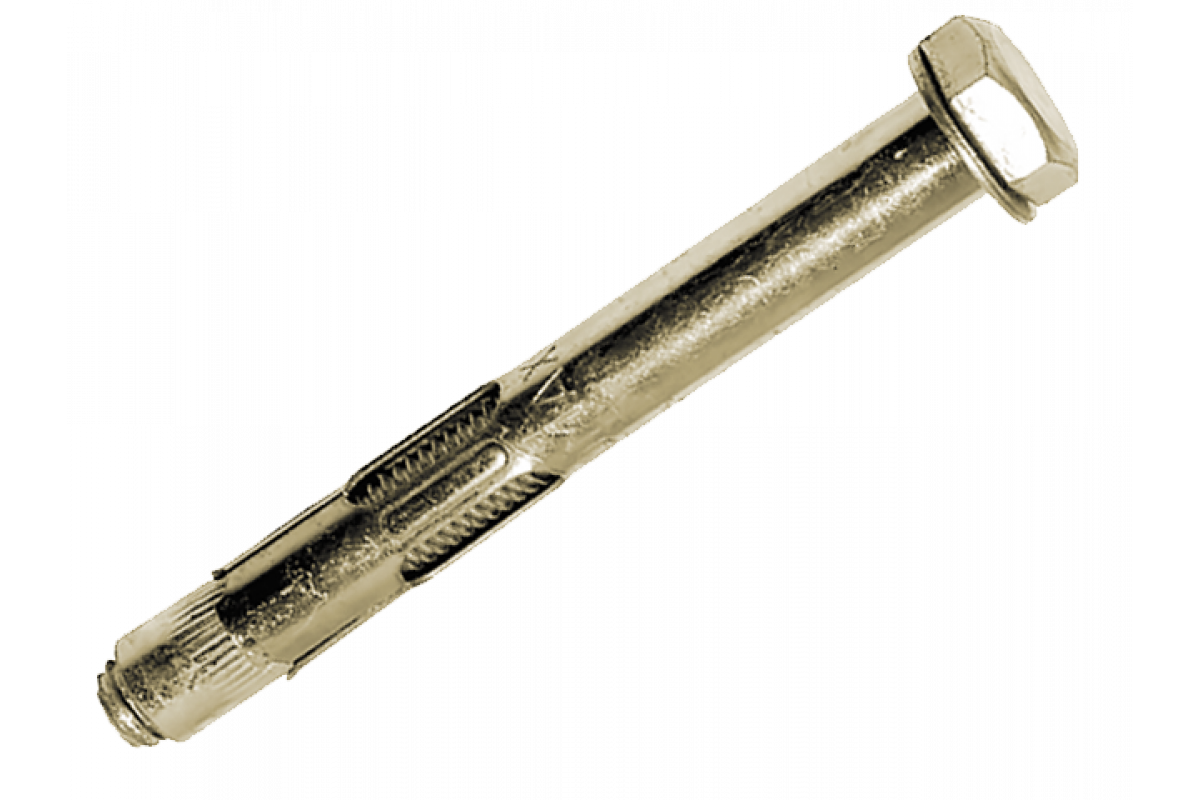

  6. Анкеры с головками под крестовую отвёртку и шестигранный ключ. Эти разновидности применяются наиболее часто, особенно в быту. Анкеры под отвёртку являются самой мелкой разновидностью этого крепежа, их диаметр не превышает 12мм.


Как установить анкерный болт?

Установить любую разновидность анкерного болта несложно.

  1. Сверлим отверстие в месте установки. Диаметр сверла подбирают таким образом, чтобы он был равным диаметру анкерного болта. Глубина отверстия обязательно должна быть больше, чем длина анкера, поскольку извлечь даже не закрученный анкерный болт из отверстия весьма проблематично.
  2. Очищаем отверстие от пыли, продувая его спринцовкой, делать это ртом не рекомендуется из-за опасности попадания пыли в глаза. В чистое отверстие вставляем анкерный болт, вгоняя его лёгкими ударами молотка.
  3. Затягиваем гайку до упора, после чего её откручиваем, надеваем на стержень прикрепляемую деталь и возвращаем гайку на место, тщательно затягивая её ключом.

Анкерные болты – очень нужный, во многих случаях незаменимый крепёж. Они используются как в промышленном строительстве, так и в быту, при ремонте и строительстве домов. Готовые проекты индивидуальных домов, а также другие самые разнообразные проекты домов, как правило, разрабатываются с учетом использования такого вида крепежа.

Стальной желтопассированный анкерный болт с ударным распором

Анкерный болт с ударным распором относится к категории крепежных изделий и применяется для надежного сквозного крепления различных конструкций к основаниям, выполненным из следующих материалов:

  • полнотелый бетон,
  • полнотелый кирпич,
  • строительный камень.

Анкерный болт вкручивается в заранее подготовленное (просверленное и очищенное) отверстие, после чего в него забивается гвоздь.

Забитый гвоздь распирает имеющуюся на болте цангу, за счет сего происходит крепление болта внутри отверстия. Крепление такого типа способно выдерживать значительные нагрузки (более подробную информацию можно получить из представленной ниже таблицы).



Размеры,

мм

Диаметр сверла,

мм

Длина резьбы,

мм

Разрушающяя нагрузка

на вырывание, кН

6 х 45

6,4

15

4,75

6 х 60

6,4

20

4,75

8 х 50

8,5;

20

7,05

8 х 70

8,5

25

7,05

10 х 50

10,5

20

8,70

10 х 60

10,5

25

11,80

10 х 80

10,5

25

11,80

10 х 90

10,5

30

11,80

10 х 100

10,5

30

11,80

10 х 120

10,5

30

11,80

10 х 150

10,5



11,80

12 х 60

12,7

25

14,60

12 х 70

12,7

25

18,26

12 х 90

12,7

30

18,26

12 х 100

12,7

30

18,26

12 х 120

12,7

35

18,26

12 х 150

12,7



18,26

16 х 100

17,0

40

32,15

16 х 120

17,0

40

32,15

16 х 150

17,0

40

32,15

Монтаж:

Просверлить отверстие в несущей основе по размерам, указанным изготовителем и очистить его.

Вставить анкер, через монтируемую деталь, в отверстие.

Забить молотком гвоздь. Затянуть гайку.

видео и советы по установке анкеров

Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

С гайкой

Конструктивными элементами анкерного болта данного типа являются:

  • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
  • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

Монтажные параметры анкера с гайкой

Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

  • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
  • тщательно очищают посадочное отверстие;
  • аккуратно забивают анкерный болт с гайкой при помощи молотка;
  • затягивая гайку, добиваются надежного крепления анкера.

После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

Порядок установки анкерного болта с гайкой

Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

Винтовые

Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

Винтовыми называют различные по конструкции анкера

Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

Общие рекомендации

Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

УДАРНЫЙ АНКЕР С ГОРЛОВИНОЙ CLINT M10X40 ZN 20ШТ./УПК.

УДАРНЫЙ АНКЕР С ГОРЛОВИНОЙ CLINT M10X40 ZN 20ШТ./УПК. — bauhof.ee

JavaScript seems to be disabled in your browser. For the best experience on our site, be sure to turn on Javascript in your browser.

• Kraega löökankur M10 x 40 Zn
• Pakis 20 tk
• 14-päevane tagastusõigus

Есть в наличии

6,93€ Цена в онлайн-магазине pakk

• Kraega löökankur M10 x 40 Zn
• Pakis 20 tk
• 14-päevane tagastusõigus

Специальные цены интернет-магазина могут отличаться от цен в обычных магазинах.

Clint kraega löökankur M10 x 40 Zn. Pakis on 20 tk.

Общая информация

Производитель Clint
Код производителя 89-B7510040K
Код товара 638759

Размеры упаковки

Вес нетто 0. 46 кг
Высота упаковки 2 см
Длина упаковки 20 см
Ширина упаковки 10 см
Вес 0.46 кг

Данные товара

Место применения sisetingimustes
Покрытие tsink
Количество в упаковке, шт. 20
Диаметр, мм 10
Длина, мм 40
Основной материал teras
Старана-производитель Hiina
Цвет hõbedane
Цвет hõbedane

Уважаемый клиент, просим учитывать, что отображается реальное состояние на складе магазина в конкретный магазин, и оно может меняться с течением времени.

Клуб мастеров цена

При покупке в интернет-магазине Bauhof на сумму больше 400€ транспорт начиная с 5€ (не относится к доставке крупногабаритных товаров и доставке  товаров на поддонах).

Транспортная услуга Bauhof

Доставка товара курьером в указанное место до двери. Товар не доставляется до двери квартиры или в квартиру. Срок поставки отмечен на карточе товара. После передачи товара курьерской фирме, курьер свяжется с Вами, чтобы уточнить время доставки.

Доставка от 5,90 € от 11.06.2021

Транспортная услуга «Посылочный автомат»

Доставка товара в посылочный автомат SmartPost. Максимальные размеры упаковки 60см х 60см х 36см при весе 35кг. Срок доставки отмечен на каточке товара. После передачи посылки курьерской фирме, на Ваш телефон пришлют сообщение с информацией о дате поставки посылки, местарасположения посылочного автомата, времени открытия и личным кодом доступа.

Доставка в почтовый терминал от 2,90 € от 11.06.2021

Транспортная услуга «товар со склада»

Ориентировочный срок получения отмечен на карточке товара. При поступлении торвара на склад Вам пришлют уведомление.

Доставка в магазин от 0€ от 11.06.2021

product

https://www.bauhof.ee/ru/skobjanye-tovary-i-krepezhnye-sredstva/udarnyj-anker-s-gorlovinoj-clint-m10x40-zn-20sht-upk-638759 4373719 УДАРНЫЙ АНКЕР С ГОРЛОВИНОЙ CLINT M10X40 ZN 20ШТ. /УПК. https://www.bauhof.ee/media/catalog/product/6/3/638759_E1.jpg 6.93 8.95 EUR InStock /Все товары/Скобяные товары и крепежные средства /Все товары/Скобяные товары и крепежные средства/Крепежные средства /Все товары/Скобяные товары и крепежные средства/Крепежные средства/Якоря /Clint • Kraega löökankur M10 x 40 Zn • Pakis 20 tk • 14-päevane tagastusõigus Clint kraega löökankur M10 x 40 Zn. Pakis on 20 tk. add-to-cart 1 pakk 30% 6,93

Доставка от 5,90 € от 11.06.2021

Доставка в почтовый терминал от 2,90 € от 11. 06.2021

Доставка в магазин 0€ начиная от 1-2 дней

Товар добавлен в список покупок

Для добавления товара в список покупок войдите, пожалуйста, в систему.

Bauhof.ee лучше всего работает с двумя последними версиями современных браузеров. Для более удобного и быстрого использования мы рекомендуем обновить браузер: Internet Explorer, Mozilla Firefox, Chrome, Safari.

На данной домашней странице используются куки-файлы. Если вы продолжите просмотр страницы, то вы соглашаетесь с использованием куки-файлов. От данного согласия можно отказаться в любой момент, изменив настройки используемого устройства и стерев сохраненные куки-файлы.

Как снять бетонные анкеры — подробное руководство

Методы удаления анкеров

Хотя для снятия бетонных анкеров все еще требуются некоторые проверенные методы, новый продукт значительно сокращает усилия во многих типах — и делает их проще

Подрядчики всех видов полагаются на бетонные анкеры для обеспечения надежного и постоянного размещения больших двигателей, труб, несущих конструкций и многого другого.  Но когда эти анкера необходимо удалить, как это часто бывает, процесс может быть сложным и трудоемким. И даже тогда они часто не отрываются полностью.

В этой статье мы объясняем, как удалить бетонные анкеры, обсуждаем характеристики анкеров, инструменты, доступные для удаления, и какие методы по удалению применяются для разных типов анкеров.

Мужские и женские анкера

Бетонные анкеры, предназначенные для постоянного погружения, попадают в одну из двух широких категорий

Бетонные и клеевые крепежные элементы состоят из смеси болтов, гильз, винтов и других компонентов, предназначенных для постоянной фиксации в бетоне, кирпиче и других твердых материалах. Иногда такая надежная посадка обеспечивается компонентами, которые расширяются при сверлении или ввинчивании болта в бетон. Другие анкеры удерживаются на месте мощными клеями. Несмотря на то, что сила, которую могут выдержать эти крепежные детали, варьируется в зависимости от их типа, конструкции и характеристик бетона, все бетонные анкеры спроектированы так, чтобы они оставались на месте даже в условиях сильного напряжения, что затрудняет их снятие.

Монтажники классифицируют эти крепежные детали как анкера мужского или женского пола:

  • Женские бетонные анкеры состоят из расширяющейся гильзы или трубки с внутренними резьбами. Монтажники помещают этот компонент с внутренней резьбой в предварительно просверленное отверстие. Затем они заставляют расширяющуюся трубку расширяться внутри отверстия. Некоторые фиксируются на месте только с помощью специального установочного инструмента, в то время как другие просто расширяются, когда соединяются болтом, винтом или стержнем с наружной резьбой.



Компоненты медного цвета на этих вставных охватывающих анкерах расширяются по мере затягивания болта, надежно удерживая окружающий бетон.

• Мужские анкеры вставляются непосредственно в отверстия, просверленные до того же диаметра, что и анкерный болт. Бетонные анкеры с наружной резьбой объединяют анкерный компонент и крепежный стержень, болт или штифт в одном устройстве. Удар по штифту или затягивание гайки над резьбовым стержнем приводит к тому, что анкер расширяется и фиксируется на месте.

Затягивание гайки на этих клиновых анкерах приводит к расширению зажимов, образующих клин.

Методов удаления анкеров в зависимости от пола анкеров

Большинство бетонных анкеров женского пола можно удалить простыми инструментами, но анкеры мужского пола могут оказаться проблематичными

От ремонта до электромонтажных работ, широкий спектр проектов иногда влечет за собой удаление анкерных болтов. Склады, например, часто нужно переместить паллетные стеллажи — обеспечено либо путем клина или ударными анкерами — сделать большую часть запасов пространства.

Бесчисленные бетонные анкеры поддерживают стойки, используемые в современных складских помещениях.

Но очень мало бетонных анкеров можно полностью удалить, не повредив бетон. Вместо этого удаление анкерного болта обычно влечет за собой оставление некоторой части анкера, встроенного в поверхность, в то время как надземная часть анкера — будь то болт, стержень с резьбой, булавочная головка или часть самого анкера — обрезается или тянется из.  При применении раствора для бетонирования оставшуюся часть анкера и отверстия можно закрыть, оставив ровную поверхность.

Женские бетонные анкеры, как правило, легче удалить. Обычно отверткой, трубным гаечным ключом или тисками можно вырвать выступающий болт, оставив охватывающий анкер на одном уровне с бетоном. При необходимости можно использовать молоток, чтобы разбить анкерную трубу под полом, а в некоторых случаях эти трубы можно просто полностью вытащить из отверстия.

Мужские бетонные анкеры удалить гораздо сложнее. Если отверстие под анкером достаточно глубокое, некоторые якоря можно просто загнать в землю. Другие должны быть разделены ножовкой или отрезным кругом, оставляя надземный выступ. Как правило, этот выступ может быть сплющен с помощью молотка, хотя некоторые более крупные выступы, возможно, потребуется выровнять с помощью шлифовального круга. Конечно, все это требует больших усилий.

Эти методы могут хорошо работать для удаления анкерных болтов по несколько раз, но подрядчики, которые хотят удалить десятки или сотни болтов, быстро находят эти методы слишком медленными и разочаровывающими.  А на некоторых объектах может потребоваться разрешение на огневые работы из-за искр, создаваемых угловыми шлифовальными машинами или ножовками, что делает трудоемкую задачу еще более трудной.

Новинка для снятия анкерных болтов

Product Design Specialties ‘Boltbreaker — это легкий ручной инструмент, разработанный для упрощения снятия анкерных болтов.

Вскоре после этого Product Design Specialties обеспечили оборудование, необходимое для производства этого нового продукта, — Boltbreaker — по гораздо более низкой цене, что быстро принесло прибыль широкому кругу подрядчиков.

Boltbreaker предлагает один из самых простых, безопасных и быстрых методов на рынке для отсоединения резьбового стержня. Если что-то торчит из бетона — независимо от того, является ли оно частью бетонного анкера или нет — его можно разрезать и подготавливать к бетонированию за несколько минут.

Перемещая болт-разрушитель по выступающему болту, раскачивая его назад и вперед один раз и вращая круговыми движениями, это устройство нагревает и ослабляет молекулы внутри болта, заставляя его отрываться — аккуратно.  На самом деле, более твердые болты, такие как болты из углеродистой легированной стали SAE Grade 8 , ломаются даже более чисто, чем болты более низкого качества.

Используя наконечники из углеродистой стали, разработанные для соответствия диаметру каждого анкерного болта он удаляет бетонные анкеры на полу или под полом Выровняйте пол, оставляя пол готовым для ямочного ремонта. Болтбрейкер может удалить все: от коротких выступов, выступающих над гайкой, до полноразмерных стержней длиной более 50 см. Он не требует электричества, не производит пыли и не производит искр, устраняя необходимость в разрешениях на огневые работы, как показано на видео ниже:

Как удалить мужские бетонные анкеры по типу анкера

Если вы хотите быстро и легко снять большинство бетонных анкеров, купите болтбрейкер . Если у вас есть только несколько для удаления, и вы хотите сделать это старомодным способом — или это тип болта, который требует другого процесса — давайте посмотрим на методы избавления от этих общих мужских бетонных анкеров:

  • Клиновой анкер
  • Ударный анкер
  • Трубчатый анкер
  • Забивной анкер

Снятие клиновых анкеров

Клиновой анкер имеет небольшую расширяющуюся втулку, прикрепленную к одному концу анкера. Разработанные для использования в твердом бетоне, они широко используются для крепления легких столбов, воздуховодов и стеллажей для поддонов.

Анкеры клина могут быть удалены из бетона одним из трех способов:

  • Если отверстие под якорем достаточно глубокое, просто вбейте его в бетон молотком
  • Используйте пилу или шлифовальный круг, чтобы отрезать анкер чуть выше поверхности, и расклепать остальную часть молотком
  • Или вы можете просто одеть Boltbreaker на выступающий стержень, качать взад и вперед и вращать, пока стержень не сломается

Снятие трубчатых анкеров и ударных анкеров

Ударные анкеры имеют расширяющийся корпус с резьбовой вершиной и штифт, используемый для расширения анкера в бетонном отверстии. Анкерные муфты, используемые с бетоном, кирпичом или блоком, используют резьбовой стержень, гайку и расширяющуюся муфту для крепления к бетону.

Трубчатый анкер.

Как и другие мужские анкеры, анкерные муфты и ударные анкеры не могут быть полностью удалены, хотя некоторые анкерные муфты можно просто расплющить ниже поверхности бетона после снятия гайки и шайбы.  Но стержень с резьбой, выступающий из втулки или ударного анкера, можно снять и залатать, выполнив следующие действия:

  1. Снимите гайку и шайбу с анкера.
  2. Если отверстие под якорем достаточно глубокое, просто вбейте его в бетон молотком.
  3. Отрежьте резьбовой надземный участок анкера. Если у вас есть разбойник болтов, наденьте его на выступ, качайте взад-вперед один раз и вращайте, пока болт не оторвется от поверхности. Как вариант, прорежьте болт ножовкой или шлифовальным кругом.
  4. Если необходимо, сделайте оставшуюся часть заподлицо с окружающим бетоном. трубчатые анкеры часто можно забить молотком вглубь земли. Молоток или шлифовка любого выступающего стержня по мере необходимости.

Снятие шплинтовых анкеров и забивных анкеров

Забивные анкеры оснащены штифтом и втулкой, предназначенными для вставки в предварительно просверленное отверстие. При ударе по штифту втулка расширяется, фиксируя анкер в отверстии. Разделенный забивной анкер представляет собой цельный анкер с двумя предварительно расширенными половинами, которые сжимаются, а затем снова расширяются при забивании в отверстие.

Забивные анкера.

При установке эти анкеры оставляют только плоскую головку на поверхности. Способы извлечения этих трудно удаляемых креплений различны, но рекомендации по снятию забивных анкеров  и расширяющихся забивных анкеров включают в себя:

  • Вытащить анкер с помощью плоского монтировки и молотка
  • Снятие головки с помощью кусачков, затем выпрямление выступающего якоря
  • Долбить под голову и вытащить анкер

Как удалить женские бетонные анкеры

В то время как все бетонные анкеры с внутренней резьбой можно легко выровнять с окружающим бетоном, большинство из них имеют анкерный компонент, который остается постоянно встроенным.

Крепежные винты и вставные анкеры оснащены расширяющейся заглушкой, которая фиксируется на месте с помощью специального установочного инструмента. Поскольку весь якорь находится ниже поверхности, любые болты или резьбовые стержни, соединенные с ними, могут быть просто не заправлены, а отверстие для анкера залатано.  Ни анкер с крепежным винтом, ни анкер не могут быть сняты без повреждения бетона.

Крепежные болты

В бетонных анкерных опорах с защитным экраном используются болт и втулка, которые вставляются в отверстие. Когда болт ввинчивается в щиток, он расширяется и крепится к бетону. Бетонные анкеры с защитным кожухом могут быть простыми для снятия анкера: при удалении болта анкер может сжиматься, позволяя вытянуть его из отверстия.

Анкер крепление в стену


Надежный крепеж: виды анкеров для стен и пола

Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

Коротко об анкерном крепеже


Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

  • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
  • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
  • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
  • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  1. Значение 1 – внешний диаметр.
  2. Значение 2 – диаметр анкерного болта.
  3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Популярные виды металлических анкеров для стен и напольных поверхностей


Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.
С гайкой

Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

Клиновой

Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит обратить внимание на клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

  • Перфоратором сверлится отверстие соответствующего диаметра.
  • Гильза вставляется в отверстие.
  • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

С кольцом

Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

Клин Bierbach

Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

Забивной

Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

Рамный

Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный узел для кирпичной стены при установке дверных блоков и оконных рам.

Винтовой

Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

Чем выполнить анкерное крепление сейфа к бетонному полу

В нынешних реалиях все чаще возникает вопрос, как и чем надежно закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают делать монтаж самостоятельно. Закрепление стального хранилища обычно делается в целях предотвращения несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

  • Толщина перекрытия или основания пола должна быть не менее 150 мм.
  • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
  • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

stroimass.com

Крепление анкерами к кирпичной стене

Установка анкеров в кирпичную кладку

Каждый хозяин, обустраивая кров, делает выбор в пользу тех или иных материалов по своему вкусу. Чтобы не загромождать предметами мебели полезную площадь комнат, владелец квартиры или дома обязательно использует стены для навесных бытовых приборов, полок, шкафов и светильников.

Для крепежа таких предметов используют дюбели и анкера. Дюбели для кирпичной стены в силу своей пластиковой структуры не рассчитаны на большую нагрузку. Стальные анкера для кирпичной кладки способны выдерживать вес предметов, достигающих несколько десятков килограммов.

Устройство анкерной системы

Устройство состоит из стержня и распорной гильзы

Принцип функционирования системы такой же, как у дюбелей. Система состоит из двух частей: опорный стержень (болт) и распорная гильза. Анкера для кирпичных стен изготавливают различной длины и диаметров, то есть под каждую величину нагрузки подбирают определённый вид крепежа.

Для установки опор в кирпичную кладку необходим следующий инструмент:

  • перфоратор;
  • свёрла по кирпичу;
  • молоток;
  • гаечные ключи;
  • ёрш для чистки отверстий.

Установка анкеров

Устанавливают крепления к кирпичной стене в несколько этапов:

  1. Перфоратором или дрелью со сверлом по бетону сверлят отверстия в кирпичной стене.
  2. Ёршиком прочищают отверстия, освобождая полость от мусора.
  3. Анкер забивают молотком до полного прилегания к стене опорной шайбы.
  4. Гайку затягивают гаечным ключом или накидной головкой.

Виды анкеров для кирпича

Рынок строительных материалов предлагает широкий выбор анкеров различной конструкции. Каждый вид опорных стержней рассчитан на определённую нагрузку и тип основания (бетон, кирпич). Рассмотрим некоторые виды крепежа:

Опорные стержни для крепления современных металлопластиковых оконных рам и дверей называют рамными:

  • раму сверлят насквозь и продолжают углубляться в кирпичное основание;
  • затем забивают анкер;
  • также поступают с креплением дверной лутки в проёме кирпичной кладки.
Забивной анкер

Опора состоит из распорной гильзы и шпильки с накрученной гайкой. Устанавливают забивную опору следующим образом:

  • в отверстие забивают распорную гильзу;
  • вращая гайку головкой, шпильку ввинчивают в тело гильзы; по мере вхождения стержня стенки гильзы расширяются, создавая распор внутри отверстия;
  • затем монтажную гайку снимают; на выступающую часть шпильки навешивают мебель, кондиционеры, водогрейные котлы и пр.;

В завершении навесные петли закрепляют монтажной гайкой.

Клиновой анкер

Такие стержни применяют для создания сквозных креплений. Забитый в отверстие клин образует прочное соединение с кирпичной стеной. Надёжная опора выдерживает большую нагрузку от навесных предметов. Полезное видео о кирпичных анкерах смотрите в этом видео:

Стержни двойного распора

Шпилька имеет два распора, а у гильзы есть разрезы посередине и на конце цилиндра. Благодаря этим расширениям на теле стержня, получают крепления высокой надёжности. Такие крепления применяют для стен из пустотелого кирпича.

Анкера двойного распора делают из оцинкованной стали. Опоры оснащены запрессованной шайбой и крепёжной гайкой.

Анкерные системы на клеевой (химической) основе

Пустотелая кладка при сверлении создаёт расширенное пространство.

Заполняют полость полиэфирным клеевым составом. Для этого применяют специальный шприц.

В ещё не застывшую полимерную массу вкручивают шпильку. В течение короткого времени клей застывает, образуя прочное крепление.

Крепёж MSA

Стержни и гильзы сделаны из латуни. Гильза на внешней поверхности имеет крупную насечку, что обеспечивает плотное соединение с внутренней поверхностью полости в кирпичной кладке. Максимальный диаметр внутри гильзы составляет 8-10 мм. Пример монтажа различных анкеров смотрите в этом видео:

Латунные анкера MSA применяют для крепежа на стенах нетяжёлых предметов.

Такой выбор крепежа позволяет наиболее точно подобрать нужный вид анкеров под определённую нагрузку.

Правила установки анкерных систем

Отверстие под анкер делайте при помощи перфоратора в режиме сверления

С появлением бытовых перфораторов установка крепёжных систем в стенах строений значительна упростилась. Старшее поколение помнит, каких мучений стоила установка анкеров.

Специальной металлической трубкой (шлямбуром) под ударами молотка медленно пробивалось отверстие в кирпичной кладке. Сейчас такая операция занимает минуты.

Чтобы правильно и безопасно устанавливать анкерные крепления в кирпичной стене, нужно придерживаться следующих правил:

  1. По мере возможности перфоратор применяют в режиме сверления. Кирпич – материал довольно хрупкий и под ударной нагрузкой может просто треснуть и разрушиться. Полученное отверстие не будет выполнять своего назначения.
  2. Соблазн облегчить себе работу, отверстия сверлят в цементных швах кладки. Однако такое положение анкеров может привести к печальным последствиям. При большой нагрузке цемент крошится, и навесные предметы могут просто рухнуть на пол.
  3. При сверлении нужно строго контролировать горизонтальное положение бура. При малейшем наклоне полости вниз возникает риск выпадения анкера под воздействием возросшей вырывающей нагрузки.
  4. При забивке молотком опоры под анкер подкладывают прокладку (деревянную дощечку). Это позволяет сохранить от повреждения резьбу шпильки.
  5. Перед монтажом анкерной системы нужно проверить чистоту поверхностей гильзы и стержня. Подробнеее о работе с анкерным болтом смотрите в этом видео:

Выполняя эти достаточно простые правила, вы всегда будете уверены в прочности и надёжности крепления навесной мебели и прочих предметов.

Как просверлить отверстие в кирпичной стене

Как прикрепить раковину к стене

Монтаж стен из бруса

Виды и методы использования анкеров для кирпичной стены

Монтажные работы на основании из глины принято производить с помощью анкеров для кирпичной стены. Данные метизы не только не разрушают кладку, но и надежно фиксируют элементы за счет наличия особенных расширяющихся деталей. Анкера для кирпича способны выдерживать нагрузку более 100 кг. Они широко используются не только в процессе строительства зданий, но и в быту, когда к кирпичным перекрытиям необходимо прикрепить полки, светильники, подвесные потолки и т. п.

Принцип работы и виды анкеров

Сегодня потребителям предлагается несколько видов крепежных деталей данного типа. Все они оснащены своеобразной гильзой, располагающейся в нижней части метиза. После установки в просверленное отверстие гильза расширяется, увеличивая трение между анкером и кирпичом. Затем в анкер вкручиваются основные крепежные элементы — шурупы, шпильки, винты и т. д.

Для работ по кирпичной стене используется несколько видов анкеров, различающихся не только параметрами, но и техническими характеристиками. Они могут быть:

  1. Забивными, применяющимися для монтажа на полнотелый кирпич.
  2. Клиновыми, оснащенными специальными деталями в виде клина и винта с утапливаемой головкой. В первую очередь метиз устанавливается на кирпичной поверхности, затем производится закручивание винта. По мере закручивания клин расширяется и прочно закрепляет метиз в стене. Как правило, клиновые элементы используются при необходимости сквозного монтажа.
  3. Химическими, или клеевыми. Данный вид крепежных элементов считается не только самым современным, но и надежным. На сегодняшний день химический анкер не имеет аналогов на рынке метизов. Принцип действия деталей основан на химических процессах. В просверленное в кирпичной поверхности отверстие закладывается ампула с полиэфирными смолами и пробуривается специальной шпилькой. Смолы вытекают из ампулы и прочно фиксируют крепежный элемент в полости кирпича. Срок застывания смолы зависит от температуры окружающей среды. Так, при температуре около 20 о С нагрузку на крепежный элемент можно оказывать уже через 20-30 минут.
  4. MSA, оснащенными латунной гильзой в форме конуса. Внутри гильзы располагается полость, сужающаяся к основанию. При вкручивании винта в анкер конус расширяется, фиксируя метиз в стене.
  5. С кольцами или крюками. Метизы данного вида имеют головки в виде колец или крюков. Их установка необходима в том случае, когда к перекрытиям будут крепиться канаты, цепи, ворота, люстры и другие съемные конструкции с большим весом. Элементы способны удерживать груз массой около 100 кг.
  6. Двухраспорные, имеющие расширяющие гильзы не только на конце, но и в центральной части корпуса. Применение таких анкеров обычно требуется при креплении арматуры к кирпичу. Они обладают повышенной прочностью, удерживая элементы даже в том случае, когда одна из гильз ослабевает.

Некоторые разновидности анкеров

Кроме выше описанных существует множество других видов метизов, но они используются несколько реже. Цена изделий в основном зависит не столько от вида, сколько от материала, из которого изготовлен крепеж. Так, анкера из латуни будут стоить дороже стальных.

Правила крепления анкеров

Чтобы закрепить анкера, необходимо придерживаться нескольких основных правил. Во-первых, следует помнить о том, что анкеровка не должна производиться в швы кладки. Это объясняется невысокой прочностью кладочного раствора. Расклинивание метиза может привести к повреждению целостности застывшей смеси, результатом чего станет выпадение крепежа и порча поверхности.

Как и дюбеля из пластика, анкеры из металла должны закрепляться только в теле кирпича. Это гарантирует длительный срок эксплуатации изделий и их надежность.

Во-вторых, следует учитывать толщину слоя штукатурки, уложенной на стену. При излишне толстом слое необходимо использовать более длинные крепежные детали.

Анкера из материалов, подверженных коррозии, нельзя устанавливать в помещениях с повышенной влажностью. В ином случае появление ржавчины может привести к порче крепежного элемента.

Отверстие для установки крепежа должно просверливаться строго перпендикулярно к поверхности. Анкер должен располагаться под углом в 90 о .

Фото с этапами установки метизов даст ответ на вопрос о том, каков общий принцип крепления анкеров.

Крепление основания крыши с помощью анкерных болтов

При строительстве кирпичного дома анкера нередко используются для создания основания крыши. Элемент кровельной системы, изготавливаемый из бруса и служащий распределителем нагрузки на стены строения, называется мауэрлатом. Процедура крепления может выполняться несколькими методами, но мауэрлат на анкерах считается наиболее прочным и долговечным.

Единственный минус данного способа — достаточно высокая стоимость анкерных элементов, которая с лихвой окупается отсутствием необходимости в ремонте. Крепление мауэрлата из дерева к кирпичным стенам производится следующим образом:

  1. Перед возведением каркаса крыши по периметру верхней части стен заливается армированный пояс, состоящий из арматуры и бетонного раствора. Это один из важнейших элементов жесткости дома.
  2. При заливке пояса в него монтируются анкерные болты.
  3. Когда бетонный раствор застывает, к анкерам прикладывают мауэрлат и проделывают отверстия в соответствующих местах. В некоторых случаях разметку сначала производят на ровной доске, а затем переносят ее на брус.
  4. Брус устанавливают на анкеры. Чтобы крепление мауэрлата было более прочным, на анкерные болты поверх основания кровли накручивают шайбы.

Заключение по теме

Анкер — это улучшенный вариант дюбеля, обеспечивающий прочное и надежное сцепление крепежной детали с полостью кирпича. На сегодняшний день это лучший способ закрепления конструкций на пористых материалах, среди которых не только кирпич, но и бетон, гипсокартон и т. д.

Правильный расчет кирпичной кладки стен: калькулятор и схемы

  • Какими могут быть пропорции цементного раствора для штукатурки стен?

  • Как сделать книжные полки на стену?

    Обзор анкерных систем для стен из кирпича

    Анкерные системы считаются оптимальными для стен из кирпича, верно выбранное и зафиксированное крепление выдерживает нагрузку от 100 кг. Анкеры необходимы для размещения и поддержки тяжелых конструкций: навесных фасадов, козырьков, ограждений, мебели. В процессе анкеровки кирпича выделяют два основных этапа: выбор подходящей разновидности и ее монтаж. Размеры, материал и тип анкера определяются его функциональным назначением, превышение нагрузки сверх допустимого приводит к ослаблению крепления. Это же относится к нормам установки: любое отклонение чревато образованием трещин, разрушением элементов или их выпадением из кирпичной кладки.

    Виды и особенности

    В зависимости от цели использования и конструкции крепежной системы выделяют следующие разновидности анкеров:

    1. Забивной – самый простой тип метизов, применяемый при работе с полнотелыми стеновыми блоками. Он включает распорный участок, вбиваемый в кирпич молотком, болт и закручиваемую гайку. Помимо гаечной существуют такие виды забивного анкера, как крюк, угол и кольцо, выдерживаемый ими вес зависит от размеров и надежности металла.

    2. Клиновые, оснащенные расширяющимся в процессе закрутки краем анкера и утапливаемой головкой. Этот вид выдерживает высокие нагрузки, его рекомендуют приобрести при необходимости монтажа сквозь закрепляемую деталь. Распространенная сфера применения: навесные фасадные системы, витражное остекление, стеллажи. Другое название клиновых крепежей – анкерные болты для кирпича.

    3. Двухраспорные (или двойного распирания), используемые для фиксации тяжелой металлической арматуры или при необходимости обеспечения высокой устойчивости к вырыванию. Этот анкер для кирпича представляет собой шпильку с разнозначными по длине распираемыми оболочками и гайкой с непрессованной шайбой. Материалом основания служит полнотелый прочный искусственный камень, в виде исключений допускается вкрутка в пустотелые блоки.

    4. MSA – анкерные системы для кирпича из латуни с насечкой для улучшения надежности сцепления с внешней стороны и внутренней полостью конической формы. В процессе крепежа она расширяется и плотно примыкает к стенкам отверстия. Размеры внутреннего диаметра ограничены 8 мм, этот тип анкера используют для размещения на кирпичной стене облегченных элементов и материалов.

    5. Анкер-болт с шестигранной головкой, его рекомендуют купить при необходимости совмещения декоративности и устойчивости к вырыванию. Минусом этой разновидности является сложность монтажа, без задействования электрических инструментов (гайковертов) качественный крепеж на кирпич невозможен.

    6. Стержневые фиксаторы. Данные анкерные системы – удлиненный подвид клиновых, применяемые для крепежа сквозь несколько слоев облицовки или изоляции. Главное достоинство стержневых фиксаторов – возможность размещения под углом, но с кирпичом это свойство плохо совместимо (в крайнем случае допускается нагрузка анкеров на растягивание). Их длину можно подрезать, для фиксации с другой стороны стены используется гайка и шайба.

    Все вышеперечисленные виды реализуют механический способ крепежа анкера: устойчивость к вырыванию зависит от степени расширения в кирпичной стене вводимой металлической части и надежности закрутки. При нанесении между материалом крепления и основанием клеящей прослойки прочность сцепления увеличивается в разы. Такие анкеры называют химическими или вклеивающимися, нужный состав (синтетические смолы и другие быстрозастывающие органополимеры) у них наносится в подготовленное отверстие специальными дозаторами.

    Данная разновидность обеспечивает высокую надежность при креплении анкеров в пустотелой кирпичной кладке, позволяет контролировать глубину посадки и подходит как для внутреннего, так и для наружного применения. Введенный состав расширяется внутри щелей и пустот, застывает за считанные секунды и обладает высокой адгезией с металлом и керамикой. Такие системы реализуют признанные бренды Sormat, Bit, к лидерам относят химический анкер Hilti HIT-HY 270 для кирпичной кладки. Помимо основного преимущества – обеспечения прочности крепежа, они обладают устойчивостью ко влаге и агрессивным средам и полностью герметизируют соединение. При этом анкер Hilti и его аналоги не вызывают механических напряжений и не растрескивают кирпич, их однозначно рекомендуют купить для установки по краям стен.

    Действительно рабочий законный способ экономии.
    Это нужно знать каждому!

    Вне зависимости от разновидности анкеров отверстия для креплений сверлятся строго под прямым углом и только на кирпиче. Размещение в межкладочных швах – грубейшее нарушение технологии, надежной фиксации на раскрашивающимся растворе достигнуть невозможно. Сам по себе процесс несложный: на кирпичной стене с помощью дрели (перфоратор использовать не рекомендуется) просверливается отверстие с нужными размерами и глубиной, в него вкручивается или вбивается анкер до самого основания (до начала расширения). После чего он затягивается согласно инструкции, завершающий этап требует усилий и аккуратности.

    К нюансам относят необходимость выбора правильной точки крепления и глубины размещения анкеров в кирпичной кладке, обязательно учитывается толщина штукатурного слоя или другого отделочного материала (при их наличии). Любой уклон приводит к ослаблению крепежа. При установке забивных анкеров рекомендуется подкладывать деревянный брусок, а не стучать по латуни или стали молотком. Непосредственно перед размещением крепежа отверстие аккуратно прочищается щеткой с небольшим диаметром или продувается.

    Монтаж химических анкеров Хилти проводится по аналогичной схеме, при наличии комплексной системы инструментов он не составит труда. Для сверления отверстий в кирпичных стенах в этом случае используются специальные аккумуляторные перфораторы с пустотелыми бурами, для расчистки – продувочный пистолет и круглые щетки. Сам анкер Хитли устанавливается с помощью дозатора и модульных сетчатых гильз с центрирующими кольцами. Стандартная длина устройств предварительного крепежа составляет 85 и 50 мм, при необходимости они соединяются.

    Источники: http://moyastena.ru/iz-kirpicha/ankera-dlya-kirpichnoy-kladki, http://postroystenu.ru/vozvodim/vidy-i-metody-ispolzovaniya-ankerov-dlya-kirpichnoj-steny.html, http://stroitel-list.ru/kirpich/obzor-ankernyx-sistem-dlya-sten-iz-kirpicha.html

  • lor-zrs.ru

    Как правильно сделать расчет анкерного болта. WikiСтатья.

    Анкерный болт, клиновой анкер, рамный анкер — это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

    Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:
    клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

    Применение анкерного болта и возможные разрушения при эксплуатации

    Вот только несколько примеров применения анкеров:

    • установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
    • монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
    • надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

    Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

    В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

    Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

    Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.

    Размер
    клинового
    анкера
    Резьба Длина
    анкера,
    мм
    max
    толщина
    прикрепл.
    материала,
    мм
    Диаметр
    сверла
    Глубина
    анкеровки,
    мм
    min
    вырывающая
    сила,
    kН (бетон В25)
    Вес
    1000 шт,
    кг
    6х40 М6 40 5 6 35 1,4 9,98
    6х60 М6 60 30 6 35 1,4 14,00
    6х80 М6 80 50 6 35 1,4 18,00
    8х50 М8 50 10 8 40 1,6 22,00
    8х80 М8 80 40 8 40
    3,3
    34,00
    8х90 М8 90 55 8 40 3,3 34,60
    8х105 М8 105 65 8 40 3,3 44,00
    8х120 М8 120 80 8 40 3,3 49,30
    10х65 М10 65 15 10 45 5,0 43,00
    10х80 М10 80 35 10 45 5,0 53,00
    10х95 М10 95 50 10 45 5,0 62,00
    10х120 М10 120 75 10 45 5,0 77,00
    10х130 М12 130 70 10 45 5,0 84,00
    12х100 М12 100 45 12 55 5,0 93,00
    12х120 М12 120 65 12 55 6,0 111,00
    12х135 М12 135 75 12 55 6,0 125,00
    12х150 М16 150 95 12 55 6,0 138,00
    16х105 М16 105 45 16 60 7,5 174,00
    16х140 М16 140 80 16 60 9,4 229,00
    16х180 М16 180 120 16 60 9,4 292,00
    16х220 М16 220 160 16 60 9,4 355,00
    20х160 М20 160 40 20 100 12,3 406,00
    20х200 М20 200 130 20 75 12,3 505,00
    20х300 М20 300 225 20 75 12,3 751,00

    Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, — это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

    Немаловажно здесь и качество материала, из которого изготовлен крепёж.

    Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

    Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите «для себя» или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.
    На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

    Расчеты при определении размера анкерного болта

    Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

    Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от вырывающей силы.

    Рассмотрим самый простой пример.

    Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:

    Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)

    P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,
    а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН

    Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

    Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l (плечо силы, м), воспользуйтесь формулой

    M = m x g x l

    Технические характеристики крепежа из анкерной техники

    Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

    Технические характеристики клинового анкера
    Диаметр анкера, мм М6 М8 М10 М12 М16 М20
    Бетон В20
    без трещин
    Расчётное усилие
    на вырыв, kН
    4,20 6,00 10,70 13,30 23,30 33,30
    Расчётное усилие
    на срез, kН
    4,00 7,30 11,60 16,80 31,40 49,00
    Бетон В20 растянутая зона,
    с раскрывающимися
    трещинами
    Расчётное усилие
    на вырыв, kН
    2,20 3,30 6,00 8,00 16,70 20,00
    Расчётное усилие
    на срез, kН
    4,00 7,30 11,60 16,80 31,40 49,00
    Параметры монтажа клинового анкера
    Диаметр бура, мм М6 М8 М10 М12 М16 М20
    Глубина бурения, мм 55 65 70 90 110 130
    Глубина установки, мм 49 58 62 82 102 121
    Диаметр отверстия
    в прикрепляемой детали, мм
    7 9 12 14 18 22
    Момент затяжки, Нм 8 15 30 50 100 200
    Стандартное расстояние
    между анкерами, мм
    120 141 180 210 246 303
    min расстояние
    между анкерами, мм
    50 55 60 70 90 110
    стандартное расстояние
    до края, мм
    60 71 90 105 123 152
    min расстояние до края, мм 45 50 55 60 70 130
    Технические характеристики анкерного болта
    Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
    Бетон В20 Расчётное усилие
    на вырыв, kН
    0,7 1,4 2,1 2,8 3,1 4,2 5,6
    Расчётное усилие
    на срез, kН
    1,1 2,5 4,5 7,3 8 8,8 10,5
    Кирпич М150 Расчётное усилие
    на вырыв, kН
    0,4 0,5 0,6 0,8 0,85 0,9 -
    Расчётное усилие
    на срез, kH
    0,65 1 1,2 1,6 1,7 1,8 -

    Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

    Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

    Параметры монтажа анкерного болта
    Размер анкера, мм М6,5 М8 М10 М12 М14 М16 М20
    Диаметр резьбы, мм
    М5 М6 М8 М10 М10 М12 М16
    Диаметр бура, мм 6,5 8 10 12 14 16 20
    min глубина отверстия, мм
    40 50 60 70 75 80 90
    Отверстие в прикрепляемой детали, мм 7 9 11 13 15 17 21
    min толщина материала основания, мм 60 70 80 90 95 100 120
    Размер гайки под ключ, мм 8 10 13 15 15 19 24
    Критическое расстояние до края, мм 40 55 65 70 75 80 85
    Критическое осевое расстояние, мм 45 60 70 75 80 90 95
    Момент затяжки в бетоне, Нм 5 8 25 40 45 50 80
    Момент затяжки в кирпиче, Нм 2,5 4 12,5 20 22,5 25 -
    Технические параметры рамного анкера
    Размер рамного анкера MF 8 MF 10
    Диаметр бура, мм 8 10
    min глубина установки, мм 45 50
    min глубина отверстия, мм глубина установка + 5 см
    Момент затяжки, Нм 4 8
    Шлиц Pz 2 Pz 3
    Расчётная нагрузка в бетоне В20 на вырыв, kH 1,4 1,7
    на срез, kH 0,4 0,5
    Расчётная нагрузка в полнотелом кирпиче М150 на вырыв, kH 0,6 0,8
    на срез, kH 0,4 0,5
    Расчётная нагрузка в пустотелои кирпиче М150 на вырыв, kH 0,4 0,5
    на срез, kH 0,2 0,3
    Расчётная нагрузка в ячеистом бетоне В3,5 на вырыв, kH - 0,1
    на срез, kH - 0,1

    Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.

    goskrep.ru

    Анкерное крепление к стене — Только ремонт своими руками в квартире: фото, видео, инструкции

    Характеристика и установка анкерных болтов в стену, способы

    Анкер – это крепежный элемент из металлического материала, вводится в бетонное основание и там задерживает предмет, который благодаря нему закрепляется. Такой вид крепежа стал в последнее время хорошо востребован. Установка анкерных болтов в стену действует как якорь. Благодаря этому они способны удержать невероятные нагрузки. Это дает возможность с их помощью крепить тяжеленные конструкции и отдельные объекты. Не так давно, чтобы что-то закрепить на каменную поверхность, были доступны гвозди и шурупы. Теперь все изменилось, и такой вид крепежа остался в прошлом. Более удобные для этого процесса и приспособленные анкеры с успехом их заменяют.

    Чем можно надежно, с большим эффектом и очень быстро закрепить определенные предметы в стене? Анкеры выступают здесь отличным выходом, с ними можно забить или вворачивать в бетонное основание все, что вам угодно.

    Характеристика

    У анкера внутри есть резьба, именно в нее надо вкручивать крепеж. При строительстве дома, ремонте в квартире анкерные болты — самый лучший якорь, не поведут вас точно, и заменить их чем-то аналогичным невозможно. Установка, применяя эти болты, пройдет быстро и с легкостью.

    Большое применение они нашли для плотных материалов. Например, бетон, кирпич. Также хороши они для работы с гипсокартоном. Практически везде возможно их использование — если надо повесить полку, шкаф, картину, обустроить подвесной потолок. Во всех этих трудоемких процессах потребуются анкеры. Больше всех используются механические анкеры, способные держаться за счет упора или силой трения.

    Во время стройки или в бытовых нуждах требуется прикрепить различного рода объекты, конструкции для монтажа. Для этих целей есть разные крепёжные элементы. Для работы с бетоном или кирпичом нужны специальные анкеры, а когда используются заготовки из дерева, то саморезы для дерева. Анкеры помогут хорошо укрепить самые тяжеленные конструкции. Например, это может быть нагреватель воды, шведская стенка, детская качелька к потолку.

    Сам по себе такой болт ничего особенного собой не представляет. Это довольно простое соединение из болта, гайки и корпуса. Предусмотрена подкладка из пластика, чтобы не проникала влага. Действуют болты по простому распорному принципу. Когда закручивается болт, то гайка, имеющаяся на конце, всовывается внутрь. Это способствует тому, что корпус увеличивается в размере из-за расширения и плотно забит в бетон.

    Разновидности

    На эти болты налагаются довольно жесткие требования, так как люди должны быть уверенны в надежности этого крепления из-за веса, который они на него возлагают. Поэтому, при выборе данных изделий отдавайте выбор тем, которые исполнены в соответствии с ГОСТом. На строительном рынке различают следующие виды анкерных болтов:

    1. Болт цельный – головка с шестью гранями, гайка конус. Здесь гайка и есть распорка, которая расширяет трубу. Сам он спаянный с наконечником — имеет гайку с шайбочкой. Когда начинают закручивать болт, он сразу входит в трубу, тем самым расширяет ее.
    2. Клин. Это стержень из металлического материала с большой шляпкой. Из нее выходит клин, входящий в стержень при ударе. Этим он увеличивает площадь той части, которая помещена в отверстие бетона.
    3. С распорком, ударный. Когда забивают гвоздь, он увеличивается и накрепко схватывается с камнем.
    4. Двухраспорный с гайкой. Этот крепеж используется для массивных предметов, для ответственных работ. Соответственно, это самый надежный крепежный элемент. Он становится шире в двух местах сразу. Эти распорки находятся на конце трубки и в месте стыка двух отрезков цилиндра. Исполнены элементы так, когда закручивается гайка, то ее части втягиваются друг в друга.
    5. Забивной. В стеновое отверстие забивается крепеж. Уже во время этого он увеличивается в ширине и схватывается с камнем. Когда болт закручивается, то распирается еще дальше. Этот тип болта можно устанавливать быстрее всего.
    6. Разжимной из четырех частей. Его части не зависят друг от друга, образуют цилиндрическую форму в сборке. Вверху части с кольцом, а с другого конца идет фиксация пружиной. Когда он закручивается, то у цилиндра начинается действие распорки с четырьмя гранями. Она разжимает эти отрезки, после чего прижимаются к стене по всей длине. Здесь используется не болт, а стержни с кольцом, либо крючком.

    Из описаний понятно, что действуют первые два анкера одинаково. Отличие у них в подвижности элементов. Если у первого гайка конусом, то у второго — болт. Два первых типа крепежа являются типовыми вариантами. Уже на их основной базе представляется остальной модельный ряд этих болтов. Простыми и довольно удобными из них считаются анкеры с крючком и колечком. Так как, когда гайка закручивается, тогда болт сразу крепко фиксируется в отверстии стены.

    Способ крепления

    Нет ничего проще, как закрепить анкерный болт в стену. Всего лишь надо просверлить отверстие в бетонной стене. Его диаметр должен точно совпадать с болтом. Затем надо вставить сам болт и прикрепить. Анкер не стоит разбирать, он полностью вставляется в том же виде, в котором продается. Некоторые люди для чего-то разбирают их на части, а потом пытаются вставить. Разбирается анкер с гайкой, и то, только путем скручивания гайки и все. Когда анкер будет в стене, его надо закрутить по часовой стрелке. Воспользовавшись таким крепежом, можно сразу понять, насколько это быстро, удобно и надёжно.

    Применяя их в помощь, можно повесить осветительные приборы, установить внутриквартирные двери, совершать работы по отделке. Исходя из того, что такое крепление рассчитано на весомые нагрузки, производство его идет из стали высокой прочности. Крепления такого типа достаточно легко сделать. Болт в стене качественно закрепляется. Это все благодаря склеиванию, упору, трению — залог надежного крепления. Действуют эти принципы как вместе, так и по отдельности, ни грамма не влияя на прочность. Закрепить анкерный болт своими руками сможет абсолютно каждый мужчина.

    Читать  Декоративные деревянные панели для внутренней отделки стен

    Монтаж анкерных болтов

    Правила установки

    Действия во время установки анкерных болтов такие же, что с дюбелями. Делать это не трудно, хоть конструкция у них смотрится довольно сложной. Только есть некоторые особенности. Инструкция по прикреплению анкерных болтов следующая:

    • Потребуется бур необходимого диаметра, который надо вставить в перфоратор.
    • Просверлить ход, очистить его от мусора.
    • Забить болт, затянуть ключом до прочного фиксирования в основании.

    Также существует небольшой ряд правил, которые необходимо запомнить и знать:

    1. Устанавливать болт-анкер в пустотелый кирпич запрещено.
    2. Для установки используют размер до восьми миллиметров.
    3. Когда отверстие не получается очистить, то следует высверлить его дальше на двадцать сантиметров.

    Из инструментов для этой работы потребуется дрель и перфоратор со сверлами, рожковый ключ, молоток.

    Бетон намного прочнее большинства остальных материалов. Поэтому потребуются некоторые силы, чтобы сделать отверстие в нем. На сверлах должно быть напыление из прочных сплавов. Воспользоваться простой дрелью не получится, если нужны ровные края. В этом случае придется прибегать к перфоратору.

    Монтаж болтов

    Установленный болт в конструкции

    Например, в конструкции фундамента существует несколько способов, как установить анкер. Основными из них являются:

    • В основном установка болтов в фундамент происходит до заливки бетона. Когда каркас из арматуры будет установлен, изогнутые анкеры крепят сваркой. Очень важно контролировать их вертикальное расположение, расстояние между ними и в фундаменте. Как только они будут закреплены, резьбу необходимо закрыть, например, полиэтиленом. Тогда бетон не попадет в резьбу.
    • Проще будет установить анкеры в залитый бетон. И там же контролировать все необходимые параметры.
    • Чтобы сделать анкер прямой, надо пробурить отверстие подходящего диаметра в фундаменте, избавиться от пыли и бетона. Туда вставить прямой анкер, пустоты заполнить клеем.
    • Конусный анкер устанавливается так же, как и прямой. После не забудьте затянуть на шпильке гайку.

    Перед тем как остановиться на том или ином анкере, определитесь со способом крепежа. При этом обязательно помните о будущей нагрузке. В целях надежности и качества не стоит приобретать меньший диаметр крепежа. Выбирайте тех производителей, в ком уверены, которые делают производство изделий по стандартам ГОСТ.

    На что обратить внимание

    Методика работы по монтажу анкеров заключается в выполнении норм затягивания. Некоторые производители в своих каталогах прописывают рекомендации по затягиванию анкерных крепежей. При малом будет отсутствовать важная сила трения, при большом растет давление на основание. Из-за этого появляется вероятность разрушения.

    Важно соблюдать установку химических анкеров. Шпилька из стали должна входить в отверстие шуруповертом. Это важно для тщательного смешивания всех элементов состава. Во время применения инъекций с составом, уже смешанный состав поступает в отверстие. При вставлении шпильки ее надо провинчивать. Если состав не выходит из отверстия, то надо извлечь шпильку, добавить состав еще. Химическое вещество должно затвердеть. На это уходит около 40 минут, в зависимости от температуры воздуха.

    Напоследок хочется добавить, что установка анкерных болтов в стену должна проходить по строгим правилам, потому что они несут в себе большую ответственность за выдерживание тяжелого веса. Такие крепежные элементы появились не так давно, а уже пользуются огромной популярностью и востребованы на строительном рынке. Стоят они относительно недорого, а обладают уникальной универсальностью и высокой надежностью.

    Как крепить анкерный болт: видео, фото, нюансы, советы

    Для того чтобы обеспечить высокую надежность соединения, используя анкерный болт, важно не только правильно выбрать его по размерам и типу конструкции, но и знать, как правильно крепить такое изделие.

    Существует большое разнообразие анкерных болтов, отличающихся своим устройством и принципом действия, поэтому важно знать, как крепить анкер того или иного типа

    Анкерный болт классической конструкции обеспечивает надежное соединение не только за счет сил трения своей наружной поверхности со стенками посадочного отверстия, но также благодаря тому, что его распорная втулка увеличивается в диаметре при вкручивании в нее резьбового элемента. На надежность монтажа такого крепежного элемента оказывают влияние и прочностные характеристики материала строительной конструкции, что также следует учитывать.

    Для всего рассматриваемого крепежа сверло для выполнения монтажного отверстия подбирается соответственно диаметру анкера, за исключением анкерных болтов ударного типа.

    Конструктивными элементами анкерного болта данного типа являются:

    • резьбовая шпилька, один конец которой выполнен в форме конуса, а на второй накручена гайка;
    • накрученная на шпильку распорная втулка (ее нижний конец имеет продольные прорези на боковой поверхности, которые формируют своеобразные лепестки).

    Анкер с гайкой подходит для сквозной установки в предварительно просверленное отверстие

    Надежная фиксация такого крепежного элемента обеспечивается за счет того, что лепестки распорной втулки разжимаются, что происходит при воздействии на них конусного конца шпильки. Чтобы конусный конец такого болта начал входить во втулку и разжимать ее лепестки, как раз и используется гайка.

    Монтажные параметры анкера с гайкой

    Крепят анкерный болт с гайкой в фундаменте или любой другой строительной конструкции из бетона, выполняя следующие действия:

    • сверлят отверстие, диаметр которого должен соответствовать размеру поперечного сечения распорной втулки;
    • тщательно очищают посадочное отверстие;
    • аккуратно забивают анкерный болт с гайкой при помощи молотка;
    • затягивая гайку, добиваются надежного крепления анкера.

    После того как установка анкерного болта закончена, можно скрутить с верхней части шпильки гайку и заняться монтажом требуемого предмета.

    Порядок установки анкерного болта с гайкой

    Выбирая изделия подобного типа, следует иметь в виду, что свою эффективность они демонстрируют только в том случае, если их крепить в прочных и полнотелых материалах (бетон, кирпич, природный камень и др.). Производители, чтобы обеспечить высокую надежность и коррозионную устойчивость таких изделий, изготавливают их из высококачественной стали с цинковым покрытием.

    Читать  Как быстро поклеить обои одному

    Усовершенствованной моделью анкерного болта данного типа является двухраспорный анкер, который за счет особенностей конструкции можно с успехом крепить не только в прочном бетоне, но и в пустотелых и пористых материалах. В таком болте имеется сразу две втулки, которые разжимаются в процессе закручивания резьбового элемента, создавая более надежное крепление в стене или фундаменте.

    Анкер данного типа, распорная или клиновая втулка которого имеет укороченную длину, также представляет собой модификацию крепежного изделия с гайкой. Клиновым элементом, разжимающим такую втулку, является обратный конец резьбовой части болта, имеющий коническую форму.

    Глубина сверления под этот анкер должна быть больше минимальной глубину анкеровки, указываемой в технических характеристиках

    Большим преимуществом использования анкерных болтов клинового типа является то, что для их надежного крепления нет необходимости выдерживать точный диаметр посадочного отверстия, более того, его можно не очищать от строительной пыли. Такой болт крепят в посадочном отверстии, а его распорный элемент разжимается за счет закручивания гайки.

    С шестигранной головкой

    Резьбовая часть такого крепежного изделия – это классический болт, обратный конец которого также имеет коническую форму. Вкручиваясь в распорную муфту, такой болт разжимает ее своим коническим хвостовиком, обеспечивая надежное крепление изделия в стене или фундаменте.

    Крепить такой анкер следует, вставив и аккуратно забив в предварительно подготовленное и очищенное отверстие. Затем надо надежно закрепить болт, закрутив его шестигранную головку.

    Порядок установки анкерного болта с шестигранной головкой

    Болты данного типа, вместо шестигранной головки у которых может быть крюк или кольцо, используются для выполнения монтажных работ по бетону, камню и другим строительным материалам с плотной внутренней структурой.

    Анкерные болты данного типа состоят из:

    • полого металлического стержня, на верхней части которого выполнена резьба под крепежную гайку, а нижняя представляет собой распорную муфту с продольными прорезями на боковой поверхности;
    • ударного элемента (гвоздя), который при забивании в полый стержень как раз и обеспечивает разжимание его нижней части;
    • гайки и шайбы, которые нужны только для того, чтобы крепить при помощи такого болта требуемый предмет.

    Отверстие под ударный анкер выполняется сверлом чуть большего, чем сам анкер, диаметра

    Таким образом, чтобы правильно и надежно крепить такой болт в стене или другой строительной конструкции, надо не только вставлять его в посадочное отверстие, но и забивать в него ударный элемент, который и разожмет лепестки распорной муфты.

    С учетом того, что при монтаже такого болта возникают значительные ударные нагрузки, крепить его в пористых и непрочных материалах не рекомендуется.

    Монтаж ударного анкерного болта

    Четырехсегментные

    В конструкции такого анкерного болта не предусмотрена клиновая часть, а разжимание распорной муфты, разделенной продольными прорезями на четыре сегмента, происходит при вкручивании болта, который перемещает четырехгранный элемент в ее внутренней полости. Четыре лепестка, которые сформированы прорезями на боковой поверхности распорной втулки, изначально сжаты и образуют конусный наконечник такого болта. При вкручивании болта, который перемещает внутри распорной втулки резьбовой четырехгранный элемент, сегменты расширяются, что позволяет надежно крепить анкер в посадочном отверстии.

    Достаточно большое распирание ламелей этого анкера обеспечивает ответственное крепление в материалах различного типа

    Лепестки такого изделия раскрываются достаточно широко и происходит это очень аккуратно. Именно поэтому крепить его можно в пористых и даже пустотелых материалах. В качестве резьбового элемента, который обычно не поставляется в комплекте с таким анкерным изделием, может использоваться болт с обычной шестигранной головкой или болт, верхнюю часть которого венчает кольцо или крюк.

    Установка 4-сегментного анкера

    Забивной анкер – наиболее простое крепежное изделие анкерного типа, конструкция которого состоит из распорной втулки с внутренним отверстием конической формы. Для установки такого анкерного болта в требуемой точке строительной конструкции его необходимо забить в посадочное отверстие, а затем вкрутить в него резьбовой элемент, который и обеспечит разжимание лепестков втулки.

    Материалом для изготовления такого крепежа, процесс правильной установки которого можно посмотреть на видео, может выступать оцинкованная сталь или латунь.

    Крепление забивного анкера

    Конструкция винтового крепежа, пользоваться которым очень просто, отличается от всех остальных изделий анкерного типа. Прорези на распорной втулке такого анкера, обеспечивающие ее разжимание в процессе монтажа, выполнены в ее средней части и имеют ослабленную конструкцию. Нижняя часть такой втулки – это гайка, в которую вкручивается болт анкера, сжимая ее по длине и обеспечивая разжимание лепестков.

    Винтовыми называют различные по конструкции анкера

    Процесс монтажа винтового анкерного болта также можно посмотреть на видео. Такой анкер можно крепить в «слабом» материале: пористом бетоне, кирпиче и др.

    Общие рекомендации

    Выбирая анкерные изделия для того, чтобы крепить деревянный брус, различные предметы на строительных конструкциях и решать других задач, важно исходить из материала, в котором такой крепеж будет устанавливаться, веса фиксируемого предмета и целого ряда других факторов. Важно также выбрать точку установки такого анкера и соответствующим образом подготовить отверстие для его монтажа.

    Анкерный крепеж отличается широкой универсальностью. Используя его, можно не только выполнять монтаж деревянного бруса на бетонных поверхностях, но также надежно крепить на последних предметы мебели и интерьера, обустраивать коммуникации и решать целый перечень других задач, связанных со строительством и ремонтом.

    Как крепить анкерные болты – видео и подробная инструкция по монтажу

    Установка анкерных болтов должна производиться в соответствии с определенной технологией. Ее выбор зависит от конструкции и назначения анкера, места его монтажа, а также материала и структуры основания, в которое он крепится.

    Содержание

    1. Принцип работы анкеров – как они справляются с нагрузками?
    2. Монтаж в фундамент – о самых первых анкерных болтах
    3. Крепление современных анкеров общего применения

    Читать  Шпаклевка для заделки швов гипсокартона

    1 Принцип работы анкеров – как они справляются с нагрузками?

    Анкерные болты выполняют роль крепежа и удерживаются в основании, в котором установлены, за счет двух сил, возникающих после приложения к ним нагрузки.

    Сила упора возникает в случае приложения нагрузки или ее составляющей, направленной перпендикулярно продольной оси анкера и стремящейся его согнуть, вырвать или сломать. При этом оказываемое на крепеж усилие компенсируется внутренним сопротивлением материалов: самого болта – на излом; основания – на разрушение вследствие передаваемого на него от анкера напряжения нагрузки.

    Сила трения появляется в случае приложения нагрузки или ее составляющей, направленной вдоль оси анкера и стремящейся вытянуть и вырвать его из основания, в котором он закреплен. При этом болт компенсирует оказываемое на него усилие и удерживается в месте фиксации за счет трения своих элементов о материал основания.

    Принцип работы анкеров

    Эти силы чаще всего возникают одновременно, но иногда и по отдельности. Они тем больше, чем глубже выполнен монтаж болта (или он длиннее) и лучше приспособлена его конструкция, а также структура и материал основания именно к такому роду противодействия нагрузке. Соответственно, и допустимая максимальная величина последней тоже зависит от этих параметров и факторов.

    2 Монтаж в фундамент – о самых первых анкерных болтах

    Одни из самых первых анкерных болтов были предназначены только для установки в фундамент. В настоящее время их выпускают 6 типов длиной до 5 м и диаметром до 140 мм. Монтируют эти фундаментные болты так:

    • анкера с загнутой шпилькой – крепят к смонтированному каркасу фундамента до его заливки бетоном;
    • с анкерной плитой – тоже устанавливают до изготовления основания либо погружают в него сразу по завершении заливки раствора;
    • составные – нижнюю шпильку с надетой на нее муфтой погружают в бетон фундамента во время его заливки, а верхний стержень закручивают в муфту уже когда полностью отвердеет основание;

    Монтаж болтов в фундамент

    • съемные монтируют аналогично составным – погружают их анкерную арматуру в жидкий бетон, а после отвердения последнего устанавливают шпильку с контргайками;
    • прямые – устанавливают в отверстия, пробуренные в затвердевшем фундаменте, а оставшиеся после монтажа пустоты заполняют клеевым составом либо раствором;
    • конусные – тоже вставляют в подготовленные отверстия готового основания, но фиксируются они имеющейся на конце разжимной цангой.

    Основное назначение анкеров для фундамента: крепление строительных конструкций или принятие на себя нагрузок от них в процессе эксплуатации сооружения.

    3 Крепление современных анкеров общего применения

    В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.

    Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.

    Механические анкеры в соответствии со способом крепления делятся на типы:

    Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.

    Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.

    Установка в стену

    Его диаметр должен в точности соответствовать, а глубина – быть не меньше указанных производителем болта.

    Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.

    Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.

    Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.

    Забивание гильзы молотком

    Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.

    Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

    В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

    Виды сварочных аппаратов – обзор популярных моделей

    Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

    Ленточнопильный станок (ленточные пилы)

  • Цветные металлы и сплавы

    Конструкционные стали и сплавы

  • Источники: http://remvizor.ru/steny/ustanovka-ankernyx-boltov-v-stenu.html, http://met-all.org/metalloprokat/metizy/ankernyj-bolt-kak-krepit-video-ustanovka.html, http://tutmet.ru/ustanovka-kreplenie-montazh-ankernyh-boltov-video.html

  • openfile.ru

    Забивной анкер EA N-D / EA II-D

    Забивной анкер EA N-D / EA II-D

    Забивной анкер для крепления систем алмазного бурения и алмазной резки

    Забивной анкер EA II M 12 D представляет собой анкер с внутренней резьбой из оцинкованной стали. Он идеально подходит для крепления установок алмазного бурения и алмазной резки. Забивной анкер устанавливается ударным способом заподлицо с материалом. С помощью установочного инструмента EHS Plus анкерная втулка расклинивается в стенках просверленного отверстия. Для правильного распора необходимо совмещать установочный инструмент с буртиком анкера.

    Advantages

    • Рельефный буртик предотвращает проворачивание анкерной втулки, обеспечивая простой ударный монтаж.
    • Метрическая внутренняя резьба позволяет использовать стандартные шурупы или резьбовые шпильки для оптимального применения в разных целях.
    • Машинный установочный инструмент EMS обеспечивает простоту монтажа, особенно при серийном монтаже.
    • Видимая насечка, которая появляется на анкере при монтаже установочным инструментом EHS Plus, обеспечивает простой контроль монтажа и высокую надежность анкеровки.
    • Забивной анкер с глубиной анкеровки hef 25 мм без преждевременного распора при монтаже
    • Черная фиксирующая капля предотвращает выпадение анкера из отверстия во время вертикального монтажа.

    1 товарных групп найдено

    1 товарных групп найдено

    Вариант

    Диаметр просверливаемого отверстия

    d0

    Внутренняя резьба

    A1

    Мин. глубина проникновения болта

    lE,min

    Диаметр просверливаемого отверстия

    d0

    16
    Длина анкера

    l

    50
    Внутренняя резьба

    A1

    M 12
    Мин. глубина проникновения болта

    lE,min

    12
    Макс. глубина закручивания болта

    lE,max

    22
    Упаковка Коробка
    Количество 50
    GTIN (EAN-Code) 4048962003208

    Приложения

    • Трубопроводы и вентиляционные каналы
    • Системы аварийного пожаротушения
    • Кабельные каналы и провода
    • настилы
    • Стальные конструкции
    • Оборудование
    • Консоли
    • Временные конструкции и строительные леса
    • Установки алмазного сверления

    Строительные материалы

    Одобрено для:
    • Бетон с трещинами C20/25-C50/60 для группового крепления ненесущих конструкций
    • Бетон C20/25 — C50/60, без трещин
    Также подходит для:
    • Бетон C12/15
    • Натуральный камень с плотной структурой

    * Подробная информация о строительных материалах указана в технической документации.

    Подробная информация указана в сопроводительной документации

    Functioning

    • EA II подходит для предварительного монтажа.
    • Вставьте забивной анкер в просверленное отверстие и забейте молотком заподлицо с поверхностью строительного основания.
    • При забивании распорного конуса с помощью установочного инструмента EHS Plus (альтернативный вариант: машинный установочный инструмент EMS) анкерная втулка расклинивается в стенках просверленного отверстия.
    • Для правильного распора необходимо совмещать установочный инструмент с буртиком анкера.
    • Для крепления установок алмазного бурения и алмазной резки используйте EA II M12 x 50 D / EA M 12 x 50 N D.

    Приспособления

    Бур для перфоратора Quattric II

    fe80::1430:3817:f52e:7cbe%6

    Забивные анкеры | Забивной анкер

    »» »Забивные / ударные анкеры
    Забивные / ударные анкеры

    Забивной анкер — это тип постоянного анкера, специально разработанный для крепления к твердому бетону, кирпичу, блокам и камню. Этот цельный фиксатор, также известный как ударный анкер, ударный анкер или раздельный привод, вставляется через закрепляемое приспособление в предварительно просверленное отверстие в базовой поверхности.Когда ведущий анкер забивается, предварительно расширенные половины в его основании сжимаются, обеспечивая постоянное давление на бетон. Это давление, оказываемое на стороны отверстия, удерживает бетонный анкер с разъемным приводом на месте.

    Denali Industrial Supply — ведущий поставщик забивных анкеров в Анкоридже, Фэрбенксе и Внутренней Аляске. Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения дополнительной информации о нашей продукции для приводных анкеров.

    Как установить приводной ударный анкер

    Забивные анкеры

    предназначены для установки в твердый бетон, а также могут использоваться в блоках, кирпиче и камне.Предназначенные для легких условий эксплуатации, ударные анкеры легко устанавливаются с помощью простого трехэтапного процесса.

    1. Просверлите отверстие в основном материале. Размер сверла равен диаметру анкера.
    2. Очистить отверстие от мусора.
    3. Вставьте анкер через приспособление в отверстие, затем ударьте молотком.

    Варианты анкера с раздельным приводом

    Denali Industrial Supply предлагает забивные анкеры диаметром 3/16 дюйма, 1/4 дюйма и 3/8 дюйма и различной стандартной длины от 3/4 дюйма до 10 дюймов.Анкеры из углеродистой, оцинкованной и оцинкованной стали с разъемным приводом доступны в вариантах с плоской и грибовидной головками.

    • Забивные анкеры из углеродистой стали: Забивные анкеры из стали без покрытия прочны и долговечны, но более подвержены коррозии, чем оцинкованные или оцинкованные анкеры.
    • Оцинкованные приводные анкеры: Оцинкованное покрытие обеспечивает превосходную коррозионную стойкость, что делает эти приводные анкеры идеальными для использования вне помещений и в морской / прибрежной среде.
    • Оцинкованные ведущие анкеры: Оцинковка обеспечивает повышенную коррозионную стойкость, а также отчетливый золотой или серебряный блеск. Подходит для наружного применения, но не рекомендуется для морской среды.
    • Приводные анкеры с плоской головкой: Плоская головка, также называемая потайной головкой, обеспечивает ровную поверхность при установке.
    • Приводные анкеры с грибовидной головкой: Также называемая анкерной головкой, грибовидная головка имеет больший диаметр и закругленную вершину.

    Свяжитесь с нами, чтобы узнать о забивных анкерах и многом другом

    Компания Denali Industrial Supply, расположенная в Анкоридже и Фэрбенксе, является одним из крупнейших поставщиков бетонных анкеров с разъемным приводом на Аляске. Закажите сегодня, запросите ценовое предложение или свяжитесь с нами для получения необходимых вам анкеров.

    Наш обширный инвентарь крепежа включает полную линейку анкеров, в том числе:

    HPS-1 Ударный анкер — Пластиковые анкеры

    Ударный анкер HPS-1 — Пластиковые анкеры — Hilti Oman Перейти к основному содержанию Hilti

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Щелкните изображение для увеличения.

    Новый продукт

    Стандарт

    Артикул # r218.

    Экономичный пластиковый ударный анкер с винтом из углеродистой стали

    • Конфигурация головки: Плоская головка
    • Сертификаты / протоколы испытаний: N / A
    • Материал, коррозия: Углеродистая сталь, оцинкованная
    Больше технических данных

    Клиенты также искали Анкер универсальный , анкеровка под кирпич и блок , Якорь легкий , анкера или анкеровка

    Функции и приложения

    Характеристики

    • Для универсального использования со многими материалами, в том числе с перфорированным кирпичом и блоком.
    • Винт с ударным приводом можно также закрутить или открутить с помощью отвертки.
    • Быстрый ударный монтаж с помощью молотка

    Приложения

    • Крепление декоративных планок, планок и компонентов для электрических и сантехнических установок.

    ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

    Хотите стать онлайн-покупателем?
    Создайте учетную запись сейчас.

    Зарегистрируйтесь здесь

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

    Нужна помощь? Свяжитесь с нами

    ЗАРЕГИСТРИРУЙТЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ ПРЕИМУЩЕСТВА

    Хотите стать онлайн-покупателем?
    Создайте учетную запись сейчас.

    Зарегистрируйтесь здесь

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем войти в систему.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

    HPS-1 Ударный анкер — Пластиковые анкеры

    Ударный анкер HPS-1 — Пластиковые анкеры — Hilti Indonesia Перейти к основному содержанию Hilti

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Щелкните изображение для увеличения.

    Новый продукт

    Стандарт

    Артикул # r218.

    Экономичный пластиковый ударный анкер с винтом из углеродистой стали

    • Конфигурация головки: Плоская головка
    • Сертификаты / протоколы испытаний: N / A
    • Материал, коррозия: Углеродистая сталь, оцинкованная
    Больше технических данных

    Клиенты также искали дюбель , гильза анкерного болта , анкерный болт для гипсокартона , Болт анкерный пластиковый или анкерный болт

    Функции и приложения

    Характеристики

    • Для универсального использования со многими материалами, в том числе с перфорированным кирпичом и блоком.
    • Винт с ударным приводом можно также закрутить или открутить с помощью отвертки.
    • Быстрый ударный монтаж с помощью молотка

    Приложения

    • Крепление декоративных планок, планок и компонентов для электрических и сантехнических установок.

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже.Вы получите электронное письмо с инструкциями по созданию нового пароля.

    Нужна помощь? Свяжитесь с нами

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем авторизовать вас.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен. Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до.Это связано с упаковкой и минимальным объемом заказа.

    Как якорные инвесторы помогают добиться успеха фондами

    Инвесторы бывают разных форм и размеров, чем шляпы и тако: ангельские, венчурные, ограниченные, корпоративные, банковские, институциональные, друзья и семья — это лишь некоторые из категорий, используемых для их описания. Теперь в недавней статье исследуется, кто может быть самым важным инвестором: основной инвестор в так называемые фонды воздействия или фонды, которые надеются оказать положительное социальное или экологическое воздействие.

    В книге Anchors Aweigh: Analysis of Anchor Limited Partner Investors in Impact Investment Funds, авторы описывают якоря как «обычно первого инвестора, который делает существенные капитальные обязательства перед фондом». Группа опросила 13 управляющих фондами около 28 фондов и провела качественные интервью с шестью якорными инвесторами.

    Статья написана Шоном Коулом, профессором Джона Г. Маклина Гарвардской школы бизнеса; Роб Зоховски, программный директор совместной лаборатории социального воздействия и проектов счетов, взвешенных с учетом воздействия, в HBS; Фанеле Машвама, научный сотрудник HBS и Гарвардского университета; и Хизер Макферсон, кандидат MBA Школы бизнеса Фукуа при Университете Дьюка.

    Шон Силверторн: Что такое якорный инвестор и почему они важны?

    Шон Коул и Роб Зоховски : Якорный инвестор — это первый инвестор, вложивший капитал в новый фонд. Якорные инвесторы могут иметь важное влияние на способность фонда привлекать значительные суммы капитала; Наши интервью показывают, что раннее одобрение со стороны уважаемого инвестора оказывает каталитический эффект ореола на будущие инвестиции фонда.

    «Фонды с якорями в среднем на 9 миллионов долларов больше, чем фонды без якорей на момент закрытия.«

    Первоначальные якорные инвестиции могут служить показателем качества для других инвесторов, в том числе тех, которые более не склонны к риску, менее опытны или имеют меньшую инфраструктуру для оценки инвестиционных фондов. Кроме того, якорные инвесторы в среднем предоставляют более крупные ранние инвестиции, чем неякорные инвесторы. Эти более крупные вложения обеспечивают эффективность новым руководителям, у которых может не быть встроенного отдела сбыта и продаж.

    Silverthorne: Вы взяли интервью у ряда якорных инвесторов.Узнали ли вы что-нибудь неожиданное о том, кто они такие, какое влияние они оказывают?

    Шон Коул и Роб Зоховски : Инвесторы, оказывающие влияние, стремятся оказать влияние, и многие инвесторы рассматривали привлечение новых средств как расширение своего воздействия в дополнение к портфельным компаниям, которые будет финансировать их капитал. В отличие от традиционных условий прямого инвестирования, ни один из опрошенных ведущих не добивался льготных выплат или других льготных экономических условий. Некоторых привлекла способность определять направление и правовую структуру фонда или входить в консультативный совет LP.

    Их ответы соответствовали опыту специалистов по развитию и сбору средств в сфере импакт-инвестирования — якорные инвесторы мотивированы способностью стимулировать дополнительные изменения, поддерживая менеджеров фондов на раннем этапе сбора средств, часто давая сигнал другим потенциальным инвесторам и более надежный источник регулярных инвестиций для менеджеров, привлекающих последующие средства.

    Silverthorne: Какие роли и ценность, по нашему мнению, привносят якорные инвесторы, чтобы повлиять на инвестиционные фонды? Где искать фонды, стремящиеся найти якорных инвесторов?

    Шон Коул и Роб Зоховски : Наша относительно небольшая выборка ограничивает то, что мы можем сказать, но мы отмечаем некоторые интригующие закономерности.Для ранних управляющих фондами якорные инвесторы могут стать важным показателем качества для других инвесторов, которые могут сидеть в стороне. Фонды с якорями в среднем на 9 миллионов долларов больше, чем фонды без якорей на момент закрытия. Учитывая средний размер фонда в 69 миллионов долларов на момент последнего закрытия, это будет значимой разницей. Второй интересный факт заключается в том, что размер первоначальных инвестиций кажется менее важным, чем их наличие: более крупные якорные инвестиции не приводили к увеличению средств.

    Для менеджеров, которые решают, что имеет смысл активно искать якорные инвестиции, наши результаты показывают, что банки с требованиями CRA (Закон о реинвестировании сообществ) и фонды представляют собой большие потенциальные вложения. Консультанты по инвестициям также представляют собой значительное распределение капитала, хотя в зависимости от уровня усмотрения, которое консультант по инвестициям имеет в отношении активов своего клиента, взаимодействие может потребовать значительной работы как в домашнем офисе консультанта по инвестициям, так и с отдельными клиентами.

    Судя по нашим интервью, получение раннего распределения, вероятно, зависит от того, как менеджер убедится в том, как будет увеличиваться потенциальное влияние привязки за счет раннего выделения средств в фонд.

    Об авторе

    Шон Сильверторн — главный редактор журнала «Рабочие знания» Гарвардской школы бизнеса.

    [Изображение: Kaipungyai ]

    Ссылки по теме


    Поделитесь своими мыслями ниже.

    HPS-1 Ударный анкер — Пластиковые анкеры

    Ударный анкер HPS-1 — Пластиковые анкеры — Hilti Singapore Перейти к основному содержанию Hilti

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Наведите курсор на изображение для увеличения.

    Щелкните изображение для увеличения.

    Щелкните изображение для увеличения.

    Новый продукт

    Стандарт

    Артикул # r218.

    Экономичный пластиковый ударный анкер с винтом из углеродистой стали

    • Конфигурация головки: Плоская головка
    • Сертификаты / протоколы испытаний: N / A
    • Материал, коррозия: Углеродистая сталь, оцинкованная
    Больше технических данных

    Клиенты также искали дюбель , гильза анкерного болта , анкерный болт для гипсокартона , Болт анкерный пластиковый или анкерный болт

    Функции и приложения

    Характеристики

    • Для универсального использования со многими материалами, в том числе с перфорированным кирпичом и блоком.
    • Винт с ударным приводом можно также закрутить или открутить с помощью отвертки.
    • Быстрый ударный монтаж с помощью молотка

    Приложения

    • Крепление декоративных планок, планок и компонентов для электрических и сантехнических установок.

    Зарегистрируйтесь, чтобы воспользоваться преимуществами

    Хотите стать онлайн-покупателем?
    Создайте учетную запись сейчас.

    Зарегистрируйтесь сейчас

    Не можете войти в систему или забыли пароль?

    Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

    Нужна помощь? Свяжитесь с нами

    Зарегистрируйтесь, чтобы воспользоваться преимуществами

    Хотите стать онлайн-покупателем?
    Создайте учетную запись сейчас.

    Зарегистрируйтесь сейчас

    Выберите следующий шаг для продолжения

    Ошибка входа

    К сожалению, мы не можем войти в систему.
    Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.

    Обновление количества

    Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.

    Обратите внимание, объем заказа был обновлен до. Это связано с упаковкой и минимальным объемом заказа.

    Обновления COVID-19 Могут быть ограничения фазы 2 — наша поддержка продолжается Читать здесь

    ДРУЖЕСТВЕННОЕ ОБУЧЕНИЕ — ПОЛОЖИТЕЛЬНЫЕ И ОТРИЦАТЕЛЬНЫЕ ДИАГРАММЫ ВЛИЯНИЯ НА ЧЕЛОВЕКА

    Независимо от того, преподаете ли вы дистанционно, проводите цифровой урок в Google Classroom или используете бумагу, этот продукт (с файлами якорных диаграмм / каракулей в формате PNG в дополнение к редактируемым и интерактивным / манипулятивный Google Slides) позволит вам ТРАНСФОРМИРОВАТЬ ВАШЕ УЧЕНИЕ !!

    С помощью якорных диаграмм вы можете легко создать классную среду и урок с полезной информацией для ваших учеников.Вы будете более целенаправленно заполнять стены, интерактивные записные книжки (цифровые, физические или и то, и другое!), Google Classroom и умы студентов их присутствием.


    Нет места на стене? Хотите максимизировать свой продукт? Эти диаграммы бывают разных видов для дифференциации доставки. Используйте эти диаграммы в качестве заметок, манипуляций с помощью Google Slides, обзора, для станций, для исследований, ранней раскраски или любого другого занятия в классе, так как их тоже можно распечатать размером с блокнот! Этот предмет — больше, чем просто набор постеров!

    С этим продуктом вы также получите документ Google Slides, содержащий интерактивные и редактируемые шаблоны для диаграмм привязки воздействия на человека.Эти шаблоны также различаются (2 варианта на диаграмму) в зависимости от того, как вы хотите, чтобы студенты применяли свои знания. Контент должен быть доставлен на студенческие платформы, совместимые с Google Slides. Студенты будут работать индивидуально в режиме «редактирования», чтобы увидеть функции управления на боковых панелях. Это идеально подходит для цифрового и дистанционного обучения.

    Включенный в этот продукт, вы найдете следующее, чтобы рассказать о человеческом воздействии:

    • Черно-белый + цветной PNG-файл из следующего
      • Полная таблица с маркировкой (положительное и отрицательное воздействие человека на окружающую среду)
      • Частично маркировано Диаграмма (положительное и отрицательное воздействие человека на окружающую среду)
      • Таблица без названия (положительное и отрицательное воздействие человека на окружающую среду)

    Вы также получите редактируемые интерактивные документы Google Slide для цифрового и / или дистанционного обучения студентов, посвященных человеку. Влияние.В него входит:

      • Введите текст в текстовое поле (удобно набирать вместе с учителем или заполнять после урока) для определения положительных и отрицательных воздействий
      • Изучите и объясните, почему каждое воздействие является положительным или отрицательным для окружающая среда

    Кроме того, вы найдете информацию по следующему адресу:

    • Как преобразовать цифровой файл в физическую форму
    • Как использовать продукт в вашем классе

    Измерение воздействия привязки: вопросы и ответы с The Democracy Collaborative’s Тед Ховард

    Измерение влияния якоря: вопросы и ответы с Тедом Ховардом из The Democracy Collaborative

    Написано Тедом Ховардом, Democracy Collaborative

    Организации, которые стремятся работать в определенном сообществе в долгосрочной перспективе, напрямую заинтересованы в процветании этого сообщества.Все больше и больше эти «якоря» начинают осознавать свои связи с сообществом и то, что они могут преуспевать, делая добро. В городах по всей стране базовые организации реализуют стратегии, направленные на улучшение экономических и социальных условий в своих общинах, а также на повышение собственной конкурентоспособности.

    Предстоящий веб-семинар What Works ICIC поможет сообществам и их ведущим организациям сделать следующий шаг в разработке стратегий взаимодействия. На вебинаре будут представлены метрики и лучшие практики для измерения отдачи от стратегий взаимодействия — как для ведущего, так и для сообщества.

    Ким Зеули из ICIC присоединится к вебинару с Энтони Соррентино из UPenn и Тедом Ховардом из организации Democracy Collaborative. Ниже мы попросили Теда поделиться своими мыслями о своей работе по измерению воздействия привязки.

    Как вы определяете якорную организацию?

    Якорные учреждения — это некоммерческие или государственные учреждения, которые являются критически важными активами сообщества и вряд ли переедут из-за их миссии, вложенного капитала и взаимоотношений с клиентами.Самыми известными типами якорей являются «eds and meds» (университеты и больницы), но другие, которые включены в набор, включают местные органы власти, общественные фонды, культурные и религиозные учреждения.

    В отличие от многих корпораций, которые приходят и уходят из сообществ, якоря закреплены на месте и, как правило, остаются на месте. Это «липкий капитал». В результате у якорей появляется больше стимулов сосредоточиться на долгосрочной жизнеспособности места, в котором они проживают.

    Больницы и университеты часто привлекают наибольшее внимание, потому что они стали важными экономическими двигателями — часто входящими в число крупнейших негосударственных работодателей — в своем городе.В совокупности в больницах и университетах работает более 9 миллионов человек, и ежегодно они закупают более 500 миллиардов долларов.

    В последние годы было много дискуссий о расширении определения якорей, чтобы включить в него частные компании или компании, принадлежащие акционерам, которые могли существовать в сообществе в течение длительного времени. Я считаю, что собственность имеет значение. В конечном итоге, если владельцы этих предприятий решат, что могут максимизировать акционерную стоимость путем переезда, эти фирмы часто переезжают.Хотя такие компании могут демонстрировать типы «якорного поведения», я лично не думаю, что они могут считаться настоящими якорями.

    Каковы один или два примера якорных организаций, которые, по вашему мнению, трансформируют свои сообщества? Расскажите немного о том, что они делают.

    Университетские больницы

    University Hospitals (UH) — национальный лидер в понимании того, что значит быть якорным учреждением. Являясь вторым по величине работодателем на северо-востоке Огайо с более чем 20 000 сотрудников и закупками на 800 миллионов долларов, он намеренно стремится использовать свое экономическое влияние для улучшения местной экономики.В рамках своей инициативы Vision 2010 стоимостью 1,2 миллиарда долларов он установил добровольно поставленные цели закупок для местных предприятий и предприятий, принадлежащих меньшинствам и женщинам. Наняв стороннюю организацию для проверки своих цифр, она превысила все поставленные цели, направив более 92% своих расходов на северо-восток Огайо. В настоящее время UH работает над внедрением инновационных методов в свою более широкую цепочку поставок, уделяя приоритетное внимание поддержке местной экономики.

    Совсем недавно UH помогла использовать свою покупательную способность, чтобы убедить своего поставщика Owens & Minor перенести свою деятельность в собственно Кливленд и создать рабочие места для жителей Кливленда.Он также был ведущим сторонником, покупая и инвестируя в сообщества Evergreen Cooperatives, сети экологически чистых предприятий, принадлежащих сотрудникам, связанных с покупательной способностью местных якорных учреждений, которые нанимают из исторически неинвестированного района, окружающего University Circle. UH также запустила новую инициативу по найму под названием «Step Up», чтобы помочь жителям близлежащих районов найти работу в больнице, уравняв условия игры, на сегодняшний день в ней работает 28 человек.

    Сиракузский университет

    С 2004 года Сиракузский университет переосмыслил свои отношения с городом, в честь которого он назван. Помимо использования его покупательной способности для увеличения поддержки покупок, принадлежащих меньшинствам и женщинам, и работы по институционализации участия сообщества в каждой школе и колледже, университет намеренно установил партнерские отношения с двумя районами, нуждающимися в возрождении: Ближним Вестсайдом и Инициатива южной стороны.

    Когда в 2007 году штат Нью-Йорк согласился простить университетам ссуды, если деньги были вложены в городской экономический проект, многие учреждения использовали эти деньги для строительства новых зданий кампуса. Тогда канцлер Нэнси Кантор вместо этого использовала свои списанные ссуды в размере 13,8 млн долларов для инициирования комплексного проекта по восстановлению микрорайона, который направлен на использование силы искусства, технологий и инноваций, в соответствии с ценностями и культурой района , для оживления девятого переписного участка беднейшего населения В Соединенных Штатах.Вместе эти деньги привлекли еще много миллионов. На южной стороне университет сыграл решающую роль в проекте по созданию продовольственного кооператива на южной стороне города, предоставив грант в размере 207 000 долларов США и позволив студентам и преподавателям участвовать в их академической работе. Этот проект, начатый в мае 2012 года, знаменует собой не только попытку уничтожить продовольственную пустыню, но и первое новое строительство в этом районе за последние 30 лет!

    Почему для якорных организаций важно измерять влияние сообщества, когда во многих случаях их влияние очевидно?

    Есть несколько причин, по которым якорные учреждения должны измерять влияние сообщества.Организация «Демократия» разработала «Якорную информационную панель» именно потому, что сейчас очень много якорей вовлечены в своего рода общественное и экономическое развитие на местном уровне. Но как они узнают, действительно ли они приносят пользу местным жителям, особенно тем, кто находится в наиболее неблагоприятном положении, или их инициативы просто приводят к непредвиденным последствиям, которые могут быть чрезвычайно вредными для сообществ, таким как джентрификация и переселение исторического населения? Наличие метрик и индикаторов для отслеживания воздействия их участия чрезвычайно полезно для того, чтобы гарантировать получение выгоды как учреждением, так и сообществом.

    Другая причина связана с непростой историей, которую многие ведущие имеют с окружающим их сообществом. Доверие между сообществом и учреждением может быть восстановлено только через устойчивую приверженность восстановлению этих отношений на равноправной основе. Измерение воздействия на сообщество и публичное сообщение результатов — это один из способов продемонстрировать, что организация считает, что сообщество имеет значение, и будет считать себя ответственным гражданином.

    В-третьих, измерение воздействия на сообщества позволяет учреждениям учиться друг у друга, фиксируя проблемы и успехи на основе их опыта.Хотя собранные данные отражают цели местного сообщества, измерение воздействия позволяет обеспечить определенный уровень стандартизации институтов, который важен для реализации и продвижения всеобъемлющей якорной миссии.

    Почему больше организаций не реализовали важные стратегии привязки в своих сообществах? Каковы основные препятствия?

    Основным препятствием является внутренняя культура этих крупных бюрократических структур и их образование в области эффективной работы и инноваций, которую якоря делают в других сообществах.Знание того, что организация может сделать, чего она еще не делает, — это первый шаг. Как сказал генеральный директор университетской больницы Том Зенти, это требует «переосмысления того, как мы ведем бизнес», чтобы максимизировать наше влияние как на общество, так и на чистую прибыль. Речь идет о разъяснении этого ценностного предложения, особенно с учетом того, что долгосрочный успех этих институтов во многом взаимосвязан с долгосрочным благополучием окружающих их сообществ.

    Якорные учреждения — огромные организации. Трудно изменить культуру в мгновение ока, и также трудно быстро построить подлинные и равноправные отношения с вашим сообществом.Все это требует времени. Требуется, чтобы менеджеры среднего звена и непосредственные сотрудники понимали цели, а также старшее руководство для их достижения. Это кардинальное изменение, но мы начинаем видеть, как он неуклонно растет по всей стране.

    Почему ведущие и специалисты по развитию сообщества должны присоединиться к предстоящему веб-семинару What Works: Измерение общей ценности участия анкоров в сообществе?

    Я считаю, что долгосрочная жизнеспособность больниц, университетов и других якорей напрямую связана с успехом сообществ, в которых они коренятся.Помимо социальных и этических проблем, просто как якоря делового предложения будут более успешными как предприятия (хотя и в основном некоммерческие предприятия), если они будут вести себя таким образом, чтобы обеспечить более безопасные, здоровые и устойчивые районы. Для тех, кто участвует в развитии сообщества, якорные институты представляют собой огромный экономический актив, который можно использовать на благо общества. В эти непростые времена, когда государственные ресурсы для развития сообществ становятся все более ограниченными, якорные институты в национальном масштабе представляют более 1 триллиона долларов экономической деятельности (6% ВВП!), Основанной на наших сообществах.Активация этих ресурсов беспроигрышным образом как для учреждения, так и для сообщества может стать мощной стратегией для каждого сообщества.

    Тед Ховард — соучредитель и исполнительный директор The Democracy Collaborative. Он является национальным специалистом по стратегиям якорных институтов , к которому регулярно обращаются университеты, больницы, общественные фонды и городские власти с просьбой помочь им в разработке стратегий взаимодействия с якорными учреждениями.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
