Анкер забивной – рассказываем, как с ним обращаться правильно + видео

Для того чтобы прикрепить какое-либо оборудование или конструкцию к стене или другой поверхности подойдет анкер забивной латунный, стальной же крепеж подойдет для объектов критически большого веса. Главное – правильно его выбрать и вмонтировать.

Конструкция анкера забивного типа и его применение

Под анкером понимается изделие, цель которого заключается в том, чтобы закреплять и удерживать в несущих основаниях какие-либо конструкции. Некоторые хозяева часто путают этот крепеж с дюбелями. Обсуждаемый нами анкер – это сложное приспособление, которое выдерживает большой вес и используется в твердых материалах, крепить в нем нужно резьбовые элементы, например, шпильки, на которые потом навешивается требуемая конструкция.

Дюбель же выглядит проще, иногда почти примитивно, подходит для пористых материалов, может выдержать, не деформируясь, значительно меньший вес, чем предлагаемый анкер. Отличается и способ крепления: что-либо прикрепить к нему можно только вкручиванием шурупа сквозным способом (он должен пройти через монтируемую деталь и зайти в дюбель, закрепленный в стене). Насколько дюбель – менее основательная конструкция, говорит и тот факт, что бывают даже пластиковые изделия.

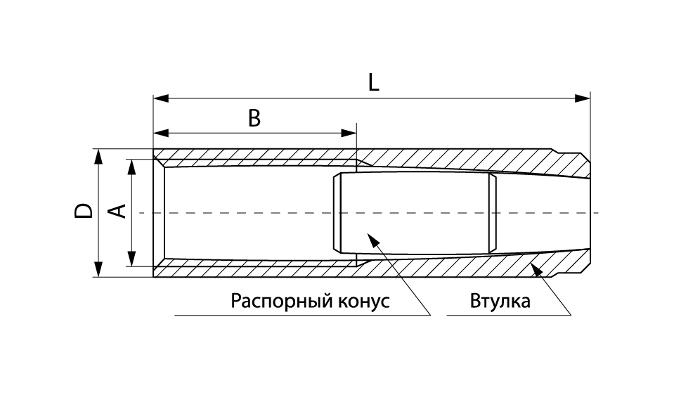

Анкер забивного типа состоит из таких элементов, как металлическая втулка, на которой имеются прорези по всей длине, еще одна втулка, находящаяся на распорном элементе, и сам распорный элемент. Для изготовления данных крепежных элементов используется высокопрочный металл или углеродистая сталь. Часто поверхность их дополнительно обрабатывается, это позволяет уберечь изделия от коррозии и продлить срок службы.

Стандартные забивные анкеры изготавливают в основном из сплошного материала (без сварных швов). Это позволяет сделать их наиболее надежными и прочными. Отверстие в них снабжено внутренней резьбой в форме конуса и прорезями со специальной обработкой. Когда распорный элемент загоняется в корпус, конус этот во время удара будет разжат в сужающейся части  отверстия. Забивается он обычным молотком.

Также в отверстии сделаны прорези (чаще продольные), необходимые для получения во время удара распорных плеч. Удерживать всю нагрузку как раз и есть их непосредственная обязанность. После того как втулка будет помещена внутрь распорного элемента, работа будет выполнена, и можно смело крепить любую конструкцию. Использовать забивные анкеры целесообразно лишь в материалах с большой плотностью, например, в бетоне или камне.

Разновидности анкеров забивного типа

Очень часто опытные мастера называют забиваемые анкеры одним словом – цангой. Видов их немного, в основном изделия можно разделить по материалу, из которого они изготовлены (стальные и латунные), и по имеющимся насечкам (в наличии или отсутствуют). Стальное изделие, по мнению мастеров, относится к самым практичным и удобным в работе, к тому же его обязательно оцинковывают для защиты от коррозии. Если применяется латунь для изготовления анкеров, то для поверхности изделия не потребуется дополнительного защитного покрытия.

Забиваемые латунные анкеры, как и стальные, прекрасно подходят для оснований, сделанных из природного камня, бетона, кирпича. Применяются такие изделия и для крепления подвесных конструкций, но, делая данное крепление, надо учитывать то, что вертикальную нагрузку оно может выдержать незначительную. При покупке стальных или латунных забивных анкеров надо сразу узнавать у продавца, для какого веса рассчитаны данные изделия.

На упаковке всегда указывается размер забивного анкера и рассчитанная максимальная нагрузка. Нагрузка для забивных стальных анкеров не должна быть выше 25 процентов от указанного значения, иначе прикрепленная конструкция может в дальнейшем вырваться из основания. При расчете нагрузки специалисты учитывают стандартную прочность бетона, то есть от 200 до 250 кгс/см², если этот показатель нестандартный, то величину допустимой нагрузки нужно считать отдельно.

Также важно учитывать, что если анкер будет крепиться к бетонной стене, на которой имеются трещины, то и допустимую нагрузку (25% от максимальной) нужно будет умножать еще на коэффициент 0,6. Нагрузку выше полученной цифры лучше не допускать.

Забиваемый анкер с насечками и без – особенности крепежа

Забиваемый анкер с насечками по внешнему виду напоминает полый цилиндр, на котором имеется внутренняя резьба. На одном конце цилиндра есть четырехсегментная распорная зона. И на определенном участке внешней стороны анкера имеются специальные насечки, которые необходимы для надежной его фиксации в приготовленном отверстии при монтажных работах. Анкер забивной с насечкой давно отмечен профессионалами, как самое простое и эффективное метизное изделие. С его помощью всегда можно создать надежное и прочное крепление, причем без применения дополнительного или специального оборудования.

К главным достоинствам можно отнести невысокую стоимость изделий, долговечность и прочность. Производители изготавливают забиваемые анкеры, используя новейшее оборудование, и в результате их продукция получается хорошего качества при низкой цене. Особенно часто используют данное изделие при строительстве зданий, сооружений и в различных ремонтных работах. Анкеры с насечками применяются для монтажа настенных шкафчиков, решеток, брусков или реек и т. п. Если нужно прикрепить тяжелое оборудование, то можно использовать несколько анкеров. Главное условие – правильно рассчитать нагрузку.

Забиваемые анкеры без насечек используют для крепления конструкций небольшого веса. Их устройство не сильно отличается от модели анкеров с насечками. Они также напоминают цилиндр, только распорная сторона гладкая. Наиболее часто такими изделиями пользуются, если нужно создать постоянное крепление под какие-либо легкие элементы декора, нетяжелые пластмассовые конструкции и тому подобное.

Забивной анкер – монтаж по шагам

Монтаж анкеров всех типов происходит почти одинаково. Первоначально нужно подготовить отверстие. Для этого берется хорошая мощная дрель и победитовое сверло. Предварительно рассчитываем диаметр, чтобы анкер входил туда практически впритирку. Если он будет располагаться свободно, то качество крепления уменьшается в разы. Теперь с помощью предложенных инструментов просверливается планируемое отверстие и зачищается. Если используется анкер большого размера, то сверлить лучше при помощи алмазной коронки. С очисткой лучше не спешить, а тщательно удалить весь мусор и пыль из углубления. Тем более что делается это быстро, так что, убежав от этой формальности, вы времени особо не выиграете, а вот качество крепления снизите существенно.

Вооружившись обычной медицинской грушей, продуйте отверстие, а если оно достаточно широкое, чтобы пройтись щеточкой, это будет еще эффективнее. Теперь в чистое гнездо вставляется анкер забиваемого типа до упора, дальнейшее его продвижение осуществляется молотком или другим ударным инструментом, главное – не повредить. Так что лучше, если это будет прорезиненный инструмент. После нескольких ударов вы расклините четырехсегментную часть анкера. Монтаж можно будет считать завершенным, остается только вкрутить в новоиспеченный крепеж метиз подвешиваемой конструкции.

Анкер забивной: устройство, виды, монтаж

Наиболее универсальным элементом, позволяющим надежно закрепить различные предметы на поверхности стен, потолка или пола, является анкер забивной латунный, который для обеспечения эффективности его использования необходимо правильно подобрать. В отличие от этого крепежного изделия, анкер забивной стальной используется в тех случаях, когда требуется выполнить крепление предметов, отличающихся критически большой массой.

Анкер латунный забивного типа с насечкой

Устройство и сферы применения

Анкеры, забиваемые в элементы строительных конструкций, – это изделия, за счет которых на таких конструкциях закрепляются различные предметы, обладающие даже значительной массой. В отличие от дюбелей, с которыми часто путают забивные анкеры, последние отличаются более сложной конструкцией, что и позволяет им обеспечивать высочайшую надежность крепления. Основным элементом конструкции такого анкера является забиваемый элемент (поэтому его и путают с дюбелем), в который затем вкручивают шпильку или болт, на которых фиксируется закрепляемый предмет.

Дюбельный крепеж, который может быть изготовлен даже из пластика, используют для фиксации различных предметов, обладающих небольшой массой, в конструкциях, выполненных из пористых материалов. Крепление предметов при использовании дюбельных элементов выполняется с помощью шурупов, которые вкручиваются в такие элементы насквозь. Несмотря на высокую эффективность и простоту использования этих крепежей, использовать их для фиксации слишком тяжелых предметов нельзя, так как они не обеспечат требуемую надежность крепления.

Конструктивными элементами анкера забивного типа являются:

• металлическая втулка, на боковой поверхности которой выполнены специальные прорези;
• втулка, которая располагается на распорном элементе;
• непосредственно сам распорный элемент.

Забивные анкеры различаются по размерам

В зависимости от назначения анкеры данного типа могут изготавливаться из высокопрочного метала или обычной углеродистой стали. Поверхность таких изделий может подвергаться дополнительной обработке, что позволяет надежно защитить их от коррозии и продлить срок эксплуатации. Большой популярностью также пользуется латунный анкер, отличающийся достаточно высокой прочностью и исключительной устойчивостью к воздействию агрессивных сред. Кроме того, анкер латунный обладает высокой пластичностью, что значительно облегчает монтаж такого крепежного изделия.

Чтобы обеспечить высокую прочность и, соответственно, надежность анкеров забивного типа, их изготавливают из сплошного материала. Элементы, из которых они выполнены, не содержат сварных соединений. Внутреннее резьбовое отверстие в анкерах забивного типа имеет коническую форму, а на их боковых поверхностях выполняются прорези, которые подвергаются специальной обработке. Такие прорези на боковой части забивного анкера необходимы для того, чтобы сформировать лепестки, выступающие в роли распорных плеч.

Анкер забивной с клином

В тот момент, когда во внутреннюю часть анкера вводится распорный элемент, он воздействует на стенки конусного отверстия, и лепестки разжимаются, обеспечивая надежное сцепление крепежного изделия с конструкцией, в которой оно размещено. Учитывая тот факт, что распорные элементы анкера подобного типа создают значительное давление на внутренние стенки отверстия, использовать такие изделия рекомендуется для крепежа различных предметов на конструкциях, изготовленных из плотных и прочных материалов (бетон, натуральный камень и др.).

Основные разновидности

Современные производители выпускают не так много разновидностей анкера забивного типа, который также имеет название «анкер-цанга». Так, анкеры данного типа разделяются на различные типы по двум основным параметрам:

• по материалу изготовления: стальной и латунный;
• по наличию специальных насечек на внешней поверхности: с насечками и без них.

Более доступными с точки зрения стоимости являются анкеры забивного типа, изготовленные из стальных сплавов. Такие изделия, кроме того, отличаются более высокой прочностью, если сравнивать их с латунными крепежами. Однако большим недостатком стальных забивных анкеров является то, что для придания им коррозионной устойчивости их поверхность необходимо покрывать защитными составами (например, выполнять их оцинковку). Латунный крепеж в таких процедурах не нуждается.

Технические характеристики латунных забивных анкеров

Анкер латунный, как и аналогичное изделие из стали, применяют для крепления предметов на конструкциях из различных строительных материалов: кирпича, бетона, натурального камня и др. Между тем следует учитывать, что латунные крепежи не способны выдержать значительные вертикальные нагрузки, так как латунь обладает достаточно высокой пластичностью, если сравнивать ее со стальными сплавами.

Приобретая анкеры забивного типа (как стальные, так и латунные), следует обязательно выяснять, на какой максимальный вес закрепляемого предмета они рассчитаны.

Получить сведения о размерах латунного или стального забивного анкера, а также о предельной нагрузке, на которую он рассчитан, можно, ознакомившись с информацией, размещенной на упаковке. Нагрузка, которая будет приходиться на забивной анкер, не должна превышать 25% от той, которая указана на упаковке. Если не придерживаться данного требования, то на надежность и долговечность крепления, выполненного при помощи такого изделия, можно не рассчитывать. Специалисты компаний, занимающихся производством крепежей подобного типа, обычно учитывают стандартную прочность бетонных конструкций (200–250 кг/см2), но если вы собираетесь монтировать анкер в конструкцию из материала, который не соответствует этим стандартам, то величину допустимой нагрузки необходимо будет рассчитывать в отдельном порядке.

Допустимые нагрузки на забивные анкера

Существует также особенность выбора забивных анкеров для бетонных строительных конструкций, которые уже покрылись трещинами. В этом случае допустимую нагрузку на такие элементы, составляющую 25% от максимально допустимой, необходимо дополнительно умножить на коэффициент, равный 0,6.

Забивные анкеры с насечками и без

Латунный анкер забивного типа, на внешней поверхности которого имеются специальные насечки, – это полый цилиндр с внутренней резьбой. Такие анкеры часто сравнивают с цангой, потому что их рабочий наконечник выполнен в виде распорной зоны, составленной из четырех сегментов, которые сформированы продольными вырезами. Насечки на внешней поверхности латунного или стального изделия, непосредственно контактирующей с внутренними стенками отверстия, обеспечивают лучшее сцепление и, следовательно, более надежное крепление фиксируемого предмета.

К достоинствам анкеров данного типа следует отнести:

• простоту использования;
• отсутствие необходимости в применении специального оборудования и наличии специальных навыков у работника, выполняющего монтажные работы;
• доступную стоимость;
• высокую надежность и долговечность крепления.

Анкер забивной с насечкой применяется при закреплении конструкций в кирпиче, бетоне и камне

Латунные анкерные изделия с насечками на внешней поверхности успешно используются при выполнении как строительных, так и ремонтных работ. С помощью таких изделий выполняют крепеж как элементов строительных конструкций из различных материалов, так и мебели, предметов интерьера и бытовой техники. Вес предметов, закрепляемых при помощи таких забивных анкеров, может быть очень значительным. Главное, что следует учитывать при использовании таких крепежей, – это правильный расчет нагрузки, которую они способны гарантированно выдержать.

Конструкция латунных забиваемых анкеров, на внешнюю поверхность которых не нанесены насечки, практически ничем не отличается от устройства крепежных изделий с насечками. Из-за того, что внешняя поверхность таких изделий, контактирующая с внутренними стенками отверстия, гладкая, они не способны выдерживать значительные нагрузки. Именно поэтому такие латунные крепежи применяют при монтаже предметов, отличающихся небольшим весом. Так, при помощи забивных анкеров с гладкой поверхностью можно выполнять монтаж негабаритных предметов интерьера, а также конструкций, изготовленных из легкого пластика или древесины.

Примеры забивных анкеров без насечек

Особенности монтажа

Перед тем как приступить к монтажу латунного анкера забивного типа (анкера-цанги), необходимо подготовить для него отверстие, диаметр которого должен быть таким, чтобы крепеж входил в него практически впритирку.

Чтобы обеспечить надежную фиксацию латунного анкера в стене, потолке или любой другой строительной конструкции, подготовленное для него отверстие необходимо тщательно очистить от строительного мусора, для чего можно воспользоваться обычной медицинской грушей или пылесосом. Для более тщательной очистки также можно использовать ершик соответствующего диаметра.

Принцип установки забивного анкера

После того как отверстие для крепежа подготовлено, в него необходимо до упора вставить сам анкер. Для этого лучше использовать молоток, при помощи которого вы не только забьете анкер на требуемую глубину, но и расклините его рабочую часть, разделенную прорезями на четыре сегмента.

Специальное установочное приспособление позволяет расклинивать анкер без риска повреждения резьбы

После того как расклиненный распорным элементом своей конструкции анкер надежно зафиксируется в отверстии, в него можно вкрутить болт или шпильку и закрепить на них требуемый предмет.

В заключение предлагаем посмотреть короткое, но очень информативное видео о том, как правильно смонтировать забивной анкер.

Оценка статьи:

Поделиться с друзьями:

виды, назначение, применение, конструкция, типы, допустимая нагрузка

Надежность анкеров сделали их наиболее популярным крепежным соединением при закреплении конструкций на бетонных и кирпичных основаниях — стенах, перегородках, фундаментах, плитах перекрытия и т. д. Всего насчитывается более десятка видов анкеров, различающихся по способу крепления, конструкции и материалу основания.

Понятие, назначение и применение анкерных крепежей

Анкер — разновидность крепежных изделий, которая вбивается, вворачивается или вводится в основание и способно не только закрепляться в нем, но и удерживать дополнительную конструкцию.

В переводе с немецкого анкер означает «якорь». По способу воздействия на основание крепеж подобного типа действительно напоминает якорь — рабочая часть анкера при закреплении расширяется и удерживает соединение на основании.

Крепеж подобного типа применяется при работе с твердыми материалами оснований — бетоном, кирпичом, природным камнем. Анкер позволяет удерживать достаточно массивные либо испытывающие динамические нагрузку конструкции, например, сантехнические изделия, кондиционеры, настенные телевизоры, спортивный инвентарь, подвесные потолки и т. д.

Мнение эксперта

Торсунов Павел Максимович

Универсальность и надежность анкерного соединения позволяет использовать их и при работе с другими материалами. Например, существуют анкеры для крепления в пористых и облегченных материалах, для соединения мебельных элементов. Подобный тип крепежного соединения нашел свое применение даже в стоматологии — анкерный штифт фиксируется в корневом канале зуба и служит опорой для пломбы или микропротеза.

Конструкция анкеров, отличие от других крепежных соединений

Классический анкер является комбинированной металлической конструкцией, состоящей из нераспорной (корпуса или основания) и распорной (рабочей) частей. Основание может представлять собой болт, винт, шпильку или гвоздь, распорная часть может иметь форму втулки, конуса, гильзы и т. д. При использовании крепежного элемента рабочая часть расширяется и за счет трения и сопротивления материала удерживает конструкцию в материале основания.

Основное отличие анкера от близкого по конструкции и назначению дюбеля состоит в материале изготовления. Дюбель состоит из мягкой части, как правило, пластиковой, в которой зафиксирован крепежный элемент, например, саморез. Принцип закрепления дюбеля основан исключительно на силе трении между рабочей поверхностью крепежного соединения и основанием.

Так как анкер обычно изготовлен из легированной стали либо иных металлов (латуни, алюминия), то его принцип закрепления основан не только на трении между основной и рабочей частями, но и на сопротивлении материала. Анкеры способны выдерживать более серьезные динамические нагрузки, чем крепежные соединения с использованием дюбеля.

Допустимые нагрузки

Рабочие нагрузки всех разновидностей анкерных крепежей должны составлять не более 25 % от максимальной нагрузки на вырывание при использовании в бетоне с прочностью 200-250 кгс/см² (соответствует маркам бетона M200 и M250). При увеличении прочности бетона пропорционально возрастает и рекомендуемая нагрузка крепежей. При наличии в бетоне трещин нагрузка на вырывание умножается на коэффициент 0,6.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

• Малые (длиной до 5,5 см и диаметром до 0,8 мм).
• Средние (длиной до 12 см и диаметром до 1,2 см).
• Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

• Для плотных бетонных, кирпичных или каменных материалов.
• Для пустотелых кирпичных и бетонных оснований.
• Для листовых материалов — гипсокартона,
  древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

Механические анкеры по технике введения в основание разделяются на следующие типы:

• Клиновые.
• Распорные.
• Забивные.
• Винтовые.

• Втулочные.
• Разжимные.
• Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Основные конструкции механических анкеров

По своей конструкции механические анкеры также распределяются на следующие основные разновидности.

Болт с гайкой

Простейший вид распорного крепежа, представляющий собой стержень (болт) с конусообразным концом, гильзой с четырьмя вырезами и гайкой. Гайка выступает в роли фиксатора — с ее помощью конструкция фиксируется в заранее высверленном посадочном отверстии, диаметр которого равен диаметру гильзы. После вбивания стержня в отверстие гайка поворачивается по часовой стрелке, тем самым двигая стержень наружу. Конусовидный конец шпильки распирает гильзу в районе вырезов, тем самым закрепляя конструкцию в отверстии.

Анкерные болты выпускаются различных размеров: диаметр стержня составляет от 6 до 28 мм, длина — от 60 до 300 мм. Анкерные болты применяются при работе с плотными материалами (бетоном, кирпичом, камнем).

Болт с кольцом

Потолочный анкер, обычно использующийся для прикрепления светильников, люстр на потолок, тросов, электрических кабелей, подвесных потолков и т. д. Крепеж такого типа в порядке исключения может использоваться и на стенах.

Все отличие такого крепежа от анкерного болта с гайкой состоит в том, что его внешний конец заканчивается ушком, необходимым для подвешивания навесного устройства или изделия. Крепление подобной конструкции осуществляется в аналогичном порядке: фиксирующая гайка, находящаяся непосредственно за окончанием в виде кольца, позволяет распереть и зафиксировать гильзу в отверстии.

Болт с крючком

Крепежный элемент в виде болта, имеющий головку в форме крюка. Применяется для крепления конструкций большого веса к полнотелым бетонным, каменным или кирпичным основаниям. Принцип крепления аналогичен другим соединениям в виде болта с гайкой — после затягивания фиксирующей гайки гильза деформируется и закрепляется в высверленном отверстии.

Болт с шестигранной головкой

Анкер подобного типа является аналогом болта с гайкой, однако здесь вместо стержня (шпильки) и гайки используется стандартный болт. При закручивании болта с помощью гаечного ключа конусообразный конец деформирует гильзу, тем самым заполняя стенки отверстия и закрепляя конструкцию в нем. Также может выпускаться в варианте для закручивания отверткой.

Двухраспорные

Двухраспорные механические анкерные соединения — еще один распорного болта с гайкой. Отличие состоит в том, что в конструкции используется две гильзы (втулки, муфты) — короткая и длинная. Короткая входит внутрь длинной своим конусовидным концом. При завинчивании гайки короткая гильза распирается конусовидным окончанием стержня и, в свою очередь, распирает длинную гильзу. Двухраспорные анкеры также могут иметь окончание в виде кольца или крюка. Анкеры подобной конструкции применяются для повышения надежности крепления.

Гвоздевые

Анкеры гвоздевого типа применяются при работе с кирпичными, бетонными и каменными основаниями и предназначены для крепления легких конструкций. Они имеют форму полого гвоздя, внутри которого размещается расклинивающий элемент. Анкер вбивается в отверстие вручную или с помощью электроинструмента.

Химические анкеры — разновидность крепежных элементов, которые кроме силы трения и сопротивления материала также используют силу склеивания посредством использования синтетических смол.

Тем самым обеспечивается дополнительная фиксация. Химический крепеж применяется при закреплении особо тяжелых конструкций либо при работе с пористым и мягким материалом.

Мнение эксперта

Торсунов Павел Максимович

Химический анкер обычно представляет собой стандартную шпильку. После высверливания отверстия его стенки продуваются и покрываются клеящим составом, после чего вставляется анкер. Недостатком химических анкеров является невозможность использования крепежа сразу — необходимо подождать, пока клеящий состав наберет максимальную прочность.

В землеустройстве

Анкерные изделия, изготовленные из пластика, нашли применение в землеустройстве и используются для укрепления берегов, устройства дорожных насыпей и трубопроводов.

Крепежные элементы обладают повышенной ударопрочностью и морозоустойчивостью, способен противостоять воздействию грунтовых вод, опасных химических веществ и коррозии.

Пластиковые крепежные элементы имеют T-образную форму длиной от 60 до 120 сантиметров. При вбивании в грунт и монтаже АТР-клипа крепежные элементы соединяются полимерным тросом и образуют объемную георешетку.

Стоматологические анкерные штифты

Анкерное крепление используется и в стоматологии при эндодонтическом лечении и протезировании зубов. Укрепленные штифты, изготовленные в соответствии с анкерной системой, размещаются внутри корневого канала зуба и укрепляет корень зуба и его видимую часть. Тем самым происходит протезирование зуба, препятствующее доступу бактерий в корневую систему и противостоящее механическому воздействию, которое способно разрушить зуб.

Стоматологический штифт крепятся к зубу по типу якоря и бывают нескольких видов:

• Активные — формируют нарезку на стеках канала благодаря наличию резьбы, крепление происходит за счет силы трения.
• Пассивные — прикрепляются за счет фиксирующего цемента.
• Полуактивные — крепятся за счет цемента и резьбы на ограниченной части штифта.

Заключение

Анкерный крепеж применяется для закрепления разнообразных конструкций в твердых основаниях, в основном представленных бетоном, кирпичом и камнем, а также в пористых и иных материалах. Однако принципы анкерного крепления, основанного на расширении и закреплении крепежного элемента в отверстии, нашли широкое применение в различных сферах деятельности — от сбора мебели до стоматологии.

Видео-обзор видов анкеров и их применение

Для чего нужен анкер забивной и как его монтировать

Необходимость закрепить предмет на стене возникает часто. Для этого используют разного рода метизы. Но так как материалы в строительстве применяют разные, то требуется универсальный вид крепежа. Такой, как забивной анкер.

Особенности забивного анкера

Особенность данного метиза – его конструкция, отличающаяся от более простого дюбеля. Стандартный забивной анкер состоит из трех элементов, обеспечивающих его крепление в стене и выполнение функции крепежа:

1. Наружная металлическая втулка с прорезями по боковому диаметру.
2. Втулка с распорным конусом.
3. Распорный элемент.

Виды анкера

Чтобы понять, как использовать анкер забивной, необходимо ознакомиться с его классификацией:

• материал изготовления — сталь, латунь, сталь с гальваническим покрытием.
• типоразмер. Его выбирают в зависимости от усилия вырывания. Он выражается различной длиной и диаметром наружной втулки анкера.
• наличие или отсутствие насечек на наружной поверхности анкера. Насечки гарантируют плотный контакт с поверхностью отверстия в стене и предотвращают поворот крепежа.

Плюсы применения

Конструкция анкера дает следующие преимущества:

• Скорость и простота монтажа. Анкер можно забить вручную молотком или пневматическим инструментом.
• Отверстия под установку могут быть неглубокими.
• Устойчивость к высоким нагрузкам, включая и вибрацию.

Принцип работы

Детали анкера: наружная втулка с разрезами и распорный элемент взаимодействуют следующим образом:

• Распорный элемент забивается внутрь специально подобранным по диаметру пробойником.
• Двигаясь в заданном направлении, анкер раздвигает разрезные лепестки на корпусе втулки.
• Перемещаясь в диаметральном направлении, лепестки входят в зацепление с внутренней поверхностью просверленного в стене отверстия. Это обеспечивает надежное крепление.
• В резьбовое отверстие с наружной стороны анкера вкручивается винт, на который навешивается конструкция.

Сфера применения

Такой крепеж можно использовать в стенах из бетона, природного твердого камня, полнотелого кирпича. На него можно вешать (крепить):

• Предметы мебели.
• Бытовую технику.
• Крупные светильники.
• Трубопроводы и электропроводку.
• Навесные конструкции.

Монтаж пошагово

Для начала надо подготовить инструмент. Для работы понадобится:

• Дрель и сверло соответствующего диаметра . Для стен из прочных материалов применяется перфоратор.
• Молоток.
• Пробойник для распора. Можно использовать крупный гвоздь.
• Щетка для очистки от пыли.

Инструкция по установке забивного анкера:

1. Разметить на стене место установки анкеров, и обозначить его точкой.
2. Просверлить отверстие. Диаметр и глубина отверстия зависят от выбранного типоразмера крепежа. Глубина (без учета конуса сверла) должна равняться рабочей длине анкера.
3. Продуть или очистить отверстие.
4. Вставить в отверстие корпус.
5. Молотком или пневматическим инструментом забить распорный элемент в глубину корпуса. Он должен расклинить разрезные лепестки втулки до их полного зацепления с внутренней поверхностью отверстия.
6. Вкрутить винт, предназначенный для навеса или крепления предмета мебели, оборудования или иной конструкции.

Типоразмер анкера забивного выбирается с учетом предполагаемой нагрузки. Она должна составлять три четверти усилия вырывания и не более.

Забивной анкер, обзор. WikiСтатья.

Анкер забивной смело можно отнести к востребованному металлическому крепежу, несмотря на немаленькую стоимость. Благодаря внутренней метрической резьбе анкер используется с различным метрическим крепежом.

Назначение анкера забивного

Анкер забивной применяется для ответственных креплений, производимых в бетоне без трещин и кирпичной кладке. Используется для средних и больших нагрузок; может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Материал изготовления анкера забивного

Анкер забивной изготовляется из конструктивной стали (углеродистая холодного формования) с коррозионно-стойким покрытием. Благодаря этому крепеж используется в ответственных креплениях в условиях среднеагрессивной внешней среды.

Преимущества анкера забивного

• высокая несущая способность
• малые межосевые расстояния
• малые расстояния до края
• быстрый монтаж
• нагрузка может быть приложена сразу после монтажа

Где применяется анкер забивной?

Анкер забивной имеет широкий спектр применения:его используют при креплении металлических балок перекрытия, фасадных систем, а также подвесных инженерных коммуникаций. Широко применяют при установке металлических лестниц и оборудования, так как благодаря распиранию сегментов в отверстии анкер не прокручивается, что повышает надежность узла.

Порядок монтажа анкера забивного

• Пробурить отверстие
• Прочистить отверстие от строительной пыли
• Используя молоток, вбить анкер заподлицо, то есть на один уровень, вровень с поверхностью
• Выполнить анкеровку при помощи оправки
• Вкрутить метрический болт или шпильку — на данном этапе происходит распор втулки анкера
• При необходимости использовать динамометрический ключ с контролем момента затяжки

Технические характеристики анкера забивного

Ниже приведены таблицы, содержащие полную информацию по нагрузкам, размерам и особенностям монтажа для забивного анкера.

Размеры и обозначение, характерные для анкера забивного

Технические характеристики, отражающие сопротивляемость анкра забивного

Параметры монтажа анкера забивного

Коэффициент влияния межосевого расстояния

Коэффициент влияния расстояния до края

Анкеры для бетона: устройство, виды, монтаж

Отправной точкой к изобретению анкера для бетона стала компания Fischer. Ее основатель Артур Фишер в 1958 году запатентовал нейлоновый прототип. Сегодня в коллекции уже более 1300 позиций. В статье пойдет речь об основных видах анкерных болтов и способах их установки.

СодержаниеСвернуть

Что такое анкер для бетона

В переводе с немецкого под анкером подразумевается якорь. Это крепежный элемент, предназначенный для фиксации того или иного предмета к основанию. В случае с бетоном для производства подобных изделий используется углеродистая сталь. Для исключения образования коррозии болты покрывают защитным слоем сплава на основе цинка.

Металлические анкеры применяют в случаях проведения работ с основанием высокой прочности, твердости и хрупкости. К таковым относятся бетон, камень, кирпич и гипс. При этом сравнительно с саморезами и гвоздями допустимая механическая нагрузка заметно отличается в большую сторону. Это актуально для крепления окон и дверей, навешивания мебельных модулей, бытовой техники, установки сантехнического оборудования, инженерных коммуникаций.

Конструктивно анкер представлен стержнем с резьбой и распорным цилиндром. В качестве дополнения могут выступать конусообразные наконечники, кольца, крюки или гайки с шайбами. После установки крепежного элемента лепестки раскрываются или застывает рабочая масса, что обеспечивает надежное удерживание болта в технологическом отверстии без участия дополнительного уплотнения.

Виды анкеров для бетона

Классификация анкерных болтов базируется на особенностях конструкции изделия и функциональности. Так, крепеж может быть прямым или изогнутым, в цельном либо сборном исполнении. По назначению различают рамные, потолочные, фундаментальные и универсальные изделия. Есть варианты для оснований с разной плотностью. Также существует разделение по способу монтажа.

Распорный анкер для бетона

Подобные изделия имеют классическое исполнение: стержень, наконечник и цилиндр с насечками. Вместо штыря с резьбой также может быть установлен крюк или монтажное кольцо. Закрепляемый предмет удерживается за счет силы трения, поэтому подобные анкеры актуальны для бетонного основания. Вторичное использование метизов исключается.

Забивные анкера для бетона

Для установки этого болта необходимо просверлить отверстие с соответствующими диаметром и глубиной. Монтаж производится за счет ударной силы, что ограничивает область применения плотными и твердыми основаниями. Распор втулки происходит в процессе вкручивания в нее болта. Рабочий цилиндр демонтировать невозможно, что актуально для установки противопожарных и антивандальных систем.

Анкера клиновые для бетона

Этот крепеж считается самым надежным в сегменте механического типа. Хвостовик стержня в этом случае оснащен распорной головкой и встроенным конусным упором. Вкручивание гайки способствует втягиванию наконечника, который обеспечивает движение лепестков втулки по направлению к стенкам отверстия. Применение в случаях с кирпичной и блочной кладки, штукатурными растворами исключается.

Химические анкеры для бетона

Удерживающим элементов в этом случае является клеевая масса. В состав ее входят синтетическая смола, цементное связующее, кварцевый мелкофракционный наполнитель и отвердитель. После затвердевания втулка анкера становится стационарной частью основания с резьбовым посадочным местом для ответного болта. Область применения распространяется на пористые основания.

Существует два подвида химических крепежных элементов. Ампульная продукция по составу рабочей массы может быть однородной или двухкомпонентной. Второй вариант вводится инъекционно или посредством капсул (картриджи, тубы).

Анкера для бетона: вес и размеры

Размеры анкерных болтов определяются используемым материалом и назначением продукта. Каждый производитель регламентируется общими и внутренними стандартами. Но существуют параметры, схожие у всех поставщиков.

Так, в зависимости от типа анкера, как правило значения диаметра/длины изделия выглядят следующим образом (в мм):

• клиновый: 6-20/40-421;
• распорный: 5-24;
• забивной: 6-20.

В таблицах представлена детальная информация относительно размеров и общего веса (в кг. 1 шт.) востребованных анкеров для бетона, составленная на основе продукции ведущих производителей (Hilti, Fischer и др.).

Клиновой

Классический

Забивной (сталь и латунь)

Химический анкер характеризуется размерами капсул. Их диаметр может быть равным 10-42 мм. Показатели длины находятся в пределах от 80 до 360мм. В комплектацию входят инъекционные составы объемом 150-825 мл. Также могут присутствовать 1-2 смесителя и адаптер.

Монтаж анкера в бетон

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

1. Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
2. Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

Популярные бренды

На торговых площадках представлена продукция отечественных и зарубежных производителей. Продукция отличается по качеству, стоимости и ассортименту. Родоначальником является немецкая компания Fischer.

Химические анкеры Superbond

Уникальными изделиями этого поставщика сегодня являются химические анкеры Superbond. Они устанавливаются в отверстия, сформированные методом алмазной резки. Допустимо применение в условиях прямого контакта с водой и при температуре от -40 до +150 градусов по Цельсию.

Анкеры Hilti

Анкеры Хилти для бетона стали производить спустя более 20 лет работы компании. Изначально, как и сегодня, речь шла об изготовлении инструментария. На мировом рынке продукция пользуется спросом более 70 лет.

Также достоинствами обладают изделия швейцарской компании Мунго. Основными плюсами являются долговечность, широкий спектр допустимых температур и показателей механической нагрузки. Тоже можно сказать об изделиях от Сормат из Финляндии.

Отечественные марки

Отечественные лидеры МКТ и Анкер-НН предлагают механические и химические анкеры практически для любых конструкций. Анкер-ДВ из Владивостока покоряет рынок с 1991 года.

Сегодня в ассортименте имеются крепежные изделия для бытового использования, на городском строительстве и производственных линиях. Подобно немецкому конкуренту активно развивается и в области разработки новых технологий.

Заключение

Металлические анкеры для бетона в зависимости от конструктивных особенностей могут быть использованы для полнотелых и твердых оснований, пористых или хрупких. Существует ряд универсальных изделий, например, химические анкеры. Предназначены болты для фиксации тяжелых конструкций к полам, стенам и потолкам из бетона, кирпича и камня.

Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие.

Данные крепежи делят на группы по размеру:

• Малые – диаметр до 8 мм, а длина до 55 мм.
• Средние – диаметр до 12 мм при длине до 120 мм.
• Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:

• Распорные.
• Забивные.
• Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:

• Гайкой.
• Крючком.
• Кольцом.
• Двухраспорные.
• Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:
