Угол наклона ската крыши: Как рассчитать угол наклона крыши – Оптимальный угол наклона двухскатной крыши и поиск минимального значения

Содержание

таблица и расчет опт. и мин. угла

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

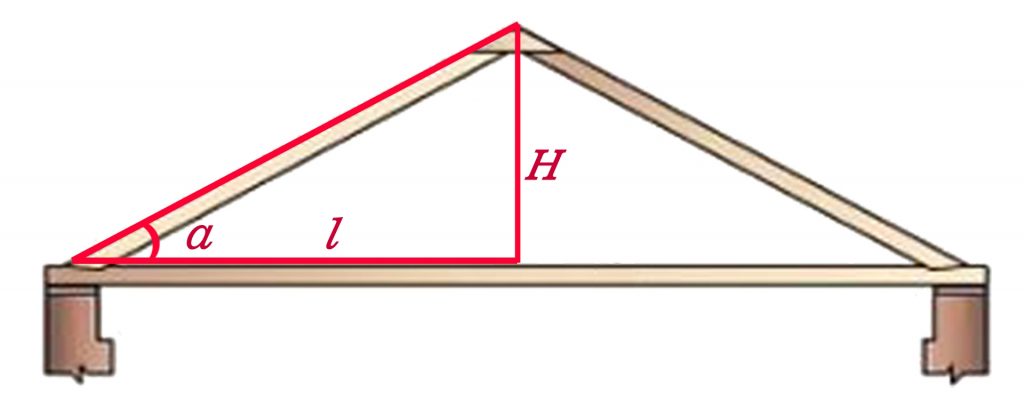

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Угол наклона крыши: как рассчитать

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Опубликовано в Информация

Угол наклона, высота и уклон односкатной крыши: как выполнить расчет

Во всем земном шаре существуют тысячи и тысячи архитектурных традиций в плане внешнего вида крыш. Но современные архитекторы полностью изменили представление о культуре загородного строительства, введя односкатные формы крыш как идеально сочетающиеся с ландшафтным дизайном и многообразные в исполнении. Конечно, задали это новый модный тон жители Австралии, где отсутствие снегов вообще как природного явления позволяет им творить с архитектурой жилых домов все, что фантазия продиктует.

Но в снежных регионах России такую крышу строить можно, но с соответствующим уклоном и  в правильном направлении. Одним словом, главный параметр функциональности – угол наклона односкатной крыши, высчитывать который мы сейчас научим вас.

Чтобы у вас было какое-то общее представление, посмотрите это видео:

Первым делом рассчитайте нагрузки на односкатную крышу. Их принято делить на постоянные и динамические. Первые – это вес кровельного покрытия, которые всегда находится на крыше, такие установки, как антенны и тарелки, дымоход и прочее. Т.е. все то, что будет на кровле и днем, и ночью.

А динамические нагрузки, или, как их еще называют, переменные, – это те, что бывают время от времени: снег, град, человек, ремонтные материалы и инструменты. А еще ветер, который ну очень любит срывать односкатные крыши ввиду их парусности.

Снеговые нагрузки

Так, если сделать уклон односкатной крыши в 30°, зимой снег будет давить на нее с силой по 50 кг на каждый квадратный метр. Просто представьте, что на вашей крыше будет сидеть по одному человеку на каждый метр! Вот такая нагрузка.

А если поднять крышу до выше 45°, снег с большой вероятностью и вовсе не сможет задержаться (еще это зависит от шероховатости кровельного покрытия). Но для средней полосы России, где снегопады умеренные, односкатную крышу достаточно делать и в пределах 35-30°:

Снеговые нагрузки на односкатную крышуСнеговые нагрузки на односкатную крышу

Минимальный угол, который должен быть, чтобы снег смог сходить с односкатной крыши сам – это 10°. А максимальный – 60°, ведь делать крышу более крутой уже нет смысла. То же самое касается и снега, который еще больше цепляется за такую крышу.

Вот почему владельцы односкатных хозяйственных построек зимой часто берутся за лопату. Спасает только площадь покрытия: чем она меньше, тем меньше вероятность того, что снег сможет прогнуть материал.

Ветровые нагрузки

А вот в ветреных регионах строить крыши с крутыми скатами нельзя вообще. Для сравнения: уклон односкатной крыши в 11° испытывает ровно в 5 раз больше силу ветра, чем скат в 45°. Ввиду этого учтите, что односкатную крышу всегда делают низкой частью к подветренной стороне.

Комбинированные нагрузки

А еще обязательно рассчитайте для односкатной крыши такой значение, как сочетание максимально неблагоприятных постоянных и временных нагрузок. Т.е. ту критическую точку, которую должна уметь выдерживать стропильная система. Об этом, кстати, нередко забывают! Думают, вот, снег крыша выдержит, ветер тоже…

А что, если вам с другом придется в сильную бурю и снегопад вылезти на крышу? Рассчитана ли конструкция одновременно и на снег, и на ветер, и на ноги хотя бы двух человек? Вот так и случаются неприятности.

Уклон односкатной крыши – в довольно широком диапазоне: от 6° до 60°. Все зависит от местности, в которой вы собрались строиться: если вам нужно успешно сбрасывать тонны снега каждую зиму, тогда делайте скат покруче, если планируете защититься от ветра – тогда более пологой. А еще от многих других факторов, в том числе и эстетических.

Крутые односкатные крыши

Чем больше угол у такой крыши, тем быстрее по ней стекает вода в желоба. Здесь не будут задерживаться ни листья, ни грязь, а потому само кровельное покрытие прослужит намного дольше. Кроме того, на такой кровле больше видна визуальная эстетика выбранной гибкой черепицы или металлопрофиля, что часто играет большую роль для хозяев.

Малоуклонные односкатные крыши

Скорость стекающей дождевой и талой воды на малоуклонных скатах намного ниже, а потому здесь есть риск застаивания воды, собирания грязи и застревания льда. На таких кровлях быстро развивается мох и налипает листва. Особенно, если кровельное покрытие шероховато.

Что же касается дождевой воды, то главное требование к кровле, чтобы вода на ней при таянии снега или после дождя на оставалась на поверхности кровельного материала, а легко скатывалась. Если же она имеет слишком низкий уклон (для определенной местности), то жидкость будет подолгу стоять во всех неровностях и швах. И чем дольше – тем больше у нее шансов проникнуть внутрь и создать много проблем в виде сырости, испортившегося утеплителя и коррозии металлических элементов крыши:

Односкатная крыша под профнастилОдноскатная крыша под профнастил

Но, если над такой постройкой возвышается большая крыша дома, то ничего страшного:

Пристройка к дому с односкатной крышейПристройка к дому с односкатной крышей

Но здесь все равно есть свой плюс: чем меньше угол наклона односкатной крыши, тем более близка геометрия внутренних помещений к традиционному кубу. А, значит, воспринимается легче и используется с большей пользой.

Поэтому, чем ниже угол наклона такой крыши, тем больше нужно заботиться о ее гидроизоляции, чтобы талые и дождевые воды не смогли проникнуть в стропильную систему. А потому здесь уже нужные такие кровельные покрытия, как мембраны, рулонная изоляция или цельные листы.

Со стандартным углом наклона односкатная кровля строится так:

Пример строительства односкатной крыши верандыПример строительства односкатной крыши веранды

Минимальный угол односкатной крыши

Односкатную крышу, угол которой всего 3-5%, нередко делают инверсионной. Т.е. подвергают ее определенным дополнительным нагрузкам: ходят по ней, выращивают на ней сад или даже используют как открытую террасу. Как здесь:

Строительство гаража с односкатной крышей своими руками
Строительство гаража с односкатной крышей своими руками

Кроме того, при определенном угле односкатная крыша направляет поток воздуха в нужном направлении, захватывая осадки и отводя их. Помните об этом!

Односкатная крыша с уклоном к несущей стенеОдноскатная крыша с уклоном к несущей стене

В функциональном плане односкатные крыши делят на три основных типа: вентилируемые, невентилируемые и комбинированные. Рассмотрим каждый вариант подробнее.

Вентилируемая конструкция

Такие обустраивают в строениях закрытого типа. В качестве вентиляции служат продухи и специальные пустоты между изоляционными слоями, через которые воздух, проходя, захватывает капельки влаги из утеплителя и выносит их наружу.

Если такой вентиляции не обеспечить, тогда влага будет оставаться внутри утеплителя (а она все равно в него попадает, хоть и понемногу), и утеплитель начнет отсыревать, портиться. И в итоге разрушаться будет постепенно весь кровельный пирог.

Но у вентилируемой односкатной кровли есть свои ограничения. Так, угол наклона у нее может быть только в пределах от 5% до 20%, иначе воздух не сможет эффективно проходить через продухи.

Строительство односкатной крыши с минимальным уклоном
Строительство односкатной крыши с минимальным уклоном Односкатная крыша небольшой хозпостройкиОдноскатная крыша небольшой хозпостройки

Невентилируемая конструкция

Этот тип односкатной крыши преимущество строят на террасах и хозпостройках. Обычно угол такой крыши находится в интервале всего 3-6%, хотя никаких ограничений к нему нет.

Вентиляция в таких крышах не нужна потому, что воздух в помещении без стен или с часто открытыми широкими дверьми (как в случае с гаражом) и сам хорошо вентилирует, унося на улицу любые водяные пары. Которые, к слову, и сами по себе особо не образовываются в подобных постройках:

Хозпостройка с односкатной крышейХозпостройка с односкатной крышей

Комбинированная конструкция

Такие крыши совмещают устройство обоих предыдущих видов. Здесь нужный уклон крыши придается за счет теплоизоляции. Получается экономно, но зимой придется постоянно счищать снег.

Но и устройство такой односкатной крыши уже другое, ведь к переменным и статическим нагрузкам теперь добавляются еще и динамические. И обычно все выглядит так: снизу профнастил, на нем – два слоя утеплителя и хорошая гидроизоляция.

Зависит угол односкатной крыши также от таких параметров, как типа соединения стропил к мауэрлату или стенам. Давайте разберемся подробнее.

Углом односкатной крыши принято называть угол, под которым стропила и скат крыши наклонены к горизонтальной плоскости потолка. Причем отнеситесь серьезно к этой схеме, если вы хотите обеспечить вашей крыше правильную механическую прочность:

Как рассчитать длину стропил односкатной крыши?Как рассчитать длину стропил односкатной крыши?

Угол наклона скатов измеряется в процентах и градусах. Но, если с градусами еще более-менее понятно (спасибо школьному курсу геометрии), то что такое проценты? Проценты – это отношение разницы высоты конька и карниза к горизонтали ската, умноженное на 100.

Есть еще один интересный момент: многие архитекторы специально рассчитывают угол односкатной кровли так, чтобы он был равен углу возвышения солнца в данной местности в середине весны. Тогда можно до миллиметра рассчитать, когда и какая будет тень, что важно для планирования террас перед домом и других мест отдыха.

Свои требования к минимальному и максимальному углу наклона односкатной кровли имеют и современные кровельные материалы:

  • Профнастил: min 8°- max 20°.
  • Фальцевая кровля: min 18°- max 30°.
  • Шифер: min 20°- max 50°.
  • Мягкая кровля: min 5°- max 20°.
  • Металлочерепица: min 30° – max 35°.

Конечно, чем меньше угол, тем более дешевые материалы вы можете применять: рубероид, профнастил и подобные им.

Вы удивитесь, но специально для малоуклонных кровель сегодня разрабатывают те же виды кровельного покрытия, что обычно используются при наклоне не менее 30°. Зачем? Такова мода в Германии, которая дошла и до нас: односкатная крыша почти пологая, а кровля – стильная. Но как? Просто производители улучшают качество замков, делают больше область нахлеста и тщательнее продумывают защиту от грязи. Вот и все хитрости.

А от выбранного угла наклона крыши и планируемых на ее нагрузок определяемся с видом крепления стропил к стенам. Так, всего таких видов три: висячие стропила, наслонные и скользящие.

Висячие стропила

Висячие стропила – единственный вариант, когда соединение должно быть жестким, но для стропил между боковыми опорами нет возможности сделать опору.

Проще говоря, у вас есть только внешние несущие стены, и никаких перегородок внутри. Скажем, это довольно сложная стропильная система, и к ее строительству нужно подходить с ответственностью. Вся проблема в больших пролетов и в давлении, которое оказывается на стены:

Строительство крутой односкатной крышиСтроительство крутой односкатной крыши

Или как в этом проекте:

Строительство односкатной крыши без чертежаСтроительство односкатной крыши без чертежа

Наслонные стропила

Здесь уже вся крыша давит минимум на три опоры: две внешние стены и одну внутреннюю. А сами стропила здесь используются плотные, с сечением не менее 5х5 см брусков и 5х15 см стропильных ног.

Скользящие стропила

В этой стропильной системе в качестве одной из опор служит бревно в коньке. И для соединения с ним стропил используются такие специальные элементы, как «скользячки». Это металлические элементы, которые помогают стропилу при усадке стен немного двигаться вперед, чтобы избежать трещин. Совсем немного! И благодаря этому устройству крыша легко переносит даже достаточно ощутимую усадку сруба, без каких-либо повреждений.

Суть проста: чем больше в стропильной системе узлов, тем она гибче и прочнее. Тем больше односкатная крыша способна выдерживать давление веса кровельного покрытия и снега, и при этом не ломаться. Но есть стропильные системы, где соединение вообще статично:

Устройство односкатной кровли на металлическом каркасеУстройство односкатной кровли на металлическом каркасе

Вот три самых популярных способа точно вычислить нужную высоту будущей крыши.

Способ №1. Геометрический

Односкатная крыша имеет вид прямоугольного треугольника. Длина стропильной ноги в этом треугольнике – гипотенуза. А, как вы помните из школьного курса геометрии, длина гипотенузы равна корню из суммы квадратов катетов.

Способ №2. Тригометрический

Еще один вариант расчета длины стропильных ног такой:

  1. Обозначим А длину стропильных балок.
  2. Обозначим Б длину стропил от стены до конька, или длину части стены в этой области (если стены вашей постройки разной высоты).
  3. Обозначим Х длину стропил от конька до края противоположной стены.

В этом случае Б = А * tgY, где Y – это угол наклона крыши, а длина ската высчитывается так:

Х = А / sin Y

На самом деле все это не сложно – просто подставьте нужные значения, и вы получите все параметры будущей крыши.

Способ №3. Онлайн-калькуляторы

Кстати, рассчитать нужный угол односкатной крыши помогут также современные онлайн-калькуляторы. Обычно их настраивают под действующие СНиПы – «Нагрузка и воздействие» ТКП 45-5.05. Но этот метод можно использовать только как дополнительный.

Вычислили? А теперь переходим к строительству самой крыши:

Как построить гараж с односкатной крышейКак построить гараж с односкатной крышей

Надеемся, что вы во всем разобрались легко!

Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

Информация по назначению калькулятора

Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • Угол наклона крыши
  • — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • Площадь поверхности крыши
  • — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • Примерный вес кровельного материала
  • — Вес выбранного кровельного материала на всю площадь крыши.
  • Количество рубероида
  • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Длина стропил
  • — Длина каждого стропила от конька до основания ската
  • Минимальное сечение стропил
  • — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • Количество стропил
  • — Общее количество стропил при заданном шаге на всю стропильную систему.
  • Количество рядов обрешетки
  • — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Равномерное расстояние между досками обрешетки
  • — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.
Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

как правильно сделать расчет своими руками

Чтобы построить кровлю со скатными плоскостями грамотно, предварительно следует определить оптимальный угол ската крыши. Чтобы выполнить такой расчет, необходимо узнать: от чего зависит значение этого показателя для кровли.

Скатные кровли

Имеющийся у скатных кровель угол ската крыши является их основным отличием от плоских кровель. Когда уклон крыши больше 10°, то она уже является скатной.

Если же значение угла ската менее 2,5°, такая кровля относится к плоским. Встречаются кровли, уклон которых больше 80°, но возводятся они достаточно редко.

Двускатная кровля

Значение угла кровли зависит от множества факторов, не всегда связанных с природными явлениями, особенно от характеристик применяемого для покрытия крыши стройматериала.

Чем угол наклона крыши больше, тем на нее будут действовать сильнее нагрузки ветром.

Рост значений кровельного уклона с 10° до 45° приводит к пятикратному росту ветровой нагрузки.

Однако если возвести крышу с небольшим углом наклона, то ветер, проникая под места стыковки кровельных материалов, просто может посрывать кровельные листы со своих мест.

С кровель с большим значением уклона скатных поверхностей гораздо быстрей уходит влага, и сходят снежные массы. Максимальные значения нагрузок масс снега установлены на скатных плоскостях в 30°.

На кровлях с 45° углом наклона скатных плоскостей достигается максимально полноценное схождение масс снега, а с кровель с меньшими углами массы снега легко сдуваются хорошим ветром.

Важно: если уклон скатной поверхности будет недостаточным, то дующий ветер может загонять дождевую воду под места стыков кровельных листов. Это явление и устанавливает минимально допустимое значение угла между кровельными скатами.

Так, для черепичин минимальное значение угла наклона — 22°, для шиферного покрытия – 30°, для гибких покрытий – 5°.

Получается, что обустроить кровлю в местности с обильными осадками лучше сразу со скатными поверхностями, расположенными под углом 45°.

Если осадков в месте расположения будущей кровли выпадает мало, то достаточно будет значения угла уклона в 30°.

Со средними показателями ветровой нагрузки справится крыша, имеющая наклон 35-40°, а в районах, где часто дуют сильные ветра, необходим угол уклона от 15°до 20°.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

  1. При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.
Учет климатических особенностей местности

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

  1. Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

  1. Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
  2. Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата.

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

Выбор кровельного материала

После расчета размера уклона подбирается нужный для покрытия крыши стройматериал. Здесь необходимо отметить, что штучные кровельные стройматериалы, такие как натуральная черепица и шифер, применяются для монтажа на скатных поверхностях с уклоном больше 20°. Если при использовании этих покрытий уклон крыши будет меньше указанного значения, то в межэлементные стыки покрытия будет попадать влага, которая за очень короткий срок приведет всю кровлю в непригодное для дальнейшей эксплуатации состояние.

Рулонные гибкие покрытия используются чаще для покрытия плоских кровель или крыш, угол скатных поверхностей у которых меньше 30°. Это связано с тем, что при больших значениях наклона, в результате действия высоких температур, такое покрытие может сползти с поверхности кровли.

Использовать такие гибкие стройматериалы можно практически на всех видах кровель.

Для установки металлочерепицы и металлопрофиля необходимый угол уклона кровли должен быть более 10°.

Кровля является плоской, если уклон ее перекрытия меньше 3°. Для возведения кровли такой конструкции необходим небольшой объем стройматериалов, но строить такую кровлю можно только тогда, когда в районе ее постройки выпадает немного осадков.

Любые кровельные скаты имеют несколько, подходящих для монтажа на них, видов кровельного покрытия. Самые популярные виды кровельных стройматериалов для покрытия:

  1. Черепица. Идеальное покрытие кровли. Крыша, покрытая черепичинами, обладает множеством преимуществ перед другими. Натуральная черепица прошла многовековую проверку на крышах и очень популярна у многих домовладельцев и сегодня. Сейчас можно купить огромное количество разновидностей этого стройматериала.
  2. Кровельные панели, укомплектованные всем необходимым для современной кровли сразу в заводских условиях. Такие панели включают нескольких слоев: плиту, основание, тепло- и пароизоляторы. Устанавливаться панели могут в любой период года, а сам процесс монтажа не требует особой подготовки, так как панели склеиваются между собой с помощью самоклеящейся спецленты. Основной недостаток такого стройматериала — его большая цена.

    Кровельные панели

  3. Стальные листы. Производятся в заводских условиях из оцинковки. Стройматериал экологичен и достаточно стоек к действию коррозии. Эксплуатироваться такое покрытие может до 75 лет. Однако такая кровля имеет не очень современный вид.
  4. Штучные деревянные элементы – гонт, дрань. Сегодня эти стройматериалы для монтажа кровли практически не применяются, потому что эта кровля имеет множество недостатков — гниет, пожароопасна и разрушается насекомыми.
  5. Шифер асбестоцементный. Высокопрочный, огнестойкий, долговечный и не пропускающий влагу кровельный стройматериал. Сегодня он выпускается разного цвета, а не только серого.

Все вышеперечисленные типы покрытий крыши размещаются на скатных поверхностях, угол уклона которых должен соответствовать применяемому стройматериалу покрытия, и опираются на стропильную конструкцию, передающую массу кровли на домостроение. Несущая система включает стропильные фермы и обрешеточную конструкцию.

Как определить угол наклона крыши в градусах

Как сделать расчет уклона крыши – важные особенности

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы %
1,75% 16° 28,68% 31° 60,09%
3,50% 17° 30,58% 32° 62,48%
5,24% 18° 32,50% 33° 64,93%
7,00% 19° 34,43% 34° 67,45%
8,75% 20° 36,39% 35° 70,01%
10,51% 21° 38,38% 36° 72,65%
12,28% 22° 40,40% 37° 75,35%
14,05% 23° 42,45% 38° 78,13%
15,84% 24° 44,52% 39° 80,98%
10° 17,64% 25° 46,64% 40° 83,90%
11° 19,44% 26° 48,78% 41° 86,92%
12° 21,25% 27° 50,95% 42° 90,04%
13° 23,09% 28° 53,18% 43° 93,25%
14° 24,94% 29° 55,42% 44° 96,58%
15° 26,80% 30° 57,73% 45° 100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя)

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровли Минимальный уклон крыши в соотношении высоты ската к заложению
в градусах в %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля) 0-3 0 до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля) от 15
Фальцевая кровля от 4 0
Ондулин 5 0 1:11
Волнистые асбоцементные листы (шифер) 9 0 16 1:6
Керамическая черепица 11 0 1:6
Битумная черепица 11 0 1:5
Металлочерепица 14 0
Цементно-песчанная черепица 34 0 67% 1:1,5
Деревянная кровля 39 0 80% 1:1.125

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Расчет угла наклона крыши

Крыша – это один из важнейших элементов любого строения. Именно она надежно защищает здание от воздействия негативных факторов окружающей среды, от атмосферных осадков.

Разумеется, хорошая конструкция должна быть водонепроницаемой, обеспечивать качественный отвод атмосферных вод, а также обладать высокой устойчивостью к огню. Вместе с тем, крыша должна быть удобной для проведения ремонта в период ее эксплуатации.

Следует помнить, что именно от надежности и качества кровли вашего дома будет напрямую зависеть, сколько прослужит само здание. В настоящее время многие домовладельцы отдают предпочтение покатой крыше.

Надо сказать, у такой конструкции есть несколько очевидных преимуществ. Кроме того, следует правильно делать расчет угла наклона крыши.

Плюсы покатой крыши

Простые конструкции, такие, как односкатные и двускатные крыши, вальмовые или мансардные, всегда были и остаются самыми качественными и надежными вариантами. Без сомнения, преимущество покатой крыши заключается именно в гармоничном сочетании отличного качества и простоты в исполнении.

Такая крыша состоит из базового элемента кровли, а также обрешетки и стропил.

Что касается кровли, она служит для защиты здания от воздействия природных явлений, снега и дождя. Стропила же, а также обрешетки, поддерживают всю конструкцию, передают нагрузку на стены.

Рис. 1 Рассчитываем угол наклона крыши

Следует заметить, что покатая крыша защищает здание от осадков за счет определенного наклона кровли.

Прежде, чем приступить к монтажу покатой (или, как ее еще называют, скатной) крыши, необходимо произвести точный расчет угла наклона крыши.

Даже для тех людей, которые не являются специалистами в области строительства крыш, совершенно очевидно: чем угол наклона меньше, тем больше возникнет впоследствии проблем с герметичностью.

И это абсолютно не зависит от того, какой строительный материал вы выбираете для покрытия вашей крыши.

Факторы, которые влияют на выбор угла наклона

Конечно же, вам следует знать при расчете угла уклона крыши, какие факторы необходимо принимать во внимание. Так, среди важнейших параметров можно назвать:

  • Ветер. Само собой разумеется, что крыша будет оказывать большее сопротивление ветру при большем наклоне. Однако слишком большой угол наклона является достаточно опасным для крыши. Так, например, при увеличении угла с минимального показателя (11 градусов) до 45 градусов, ветровая нагрузка возрастает в пять раз. Но с другой стороны, при выборе очень маленького угла наклона возникает другая проблема: при сильном порыве ветра кровлю может просто сорвать;
  • Снег и дождь. Совершенно очевидно, что снег лучше сходит с крыши, имеющей большой угол наклона. Так, если он составляет более 45 градусов, обеспечено полное скатывание снега. И чем выше угол наклона, тем более герметичной будет красивая кровля вашей крыши. Объяснить это легко: дело в том, что при воздействии на крышу ветер обычно загоняет под стыки кровли атмосферную воду. Но чем больше вы сделаете уклон крыши, тем меньше вероятность попадания воды под стыки кровельных материалов.

Исходя из этих факторов, необходимо производить расчет угла наклона крыши. Для районов с сильными показателями ветра специалисты рекомендуют наклон крыши в 15-20 градусов, а для районов с нормальными показателями – около 35-40 градусов.

Однако следует помнить, что расчет угла наклона крыши обязательно нужно производить индивидуально для каждого конкретного здания.

Следует также подчеркнуть, что при расчете обязательно следует учесть особенности не только климата местности, но и конструкции самого строения.

Рис. 2 Формы скатных крыш

Способы произведения расчетов

Следует помнить, что подбор правильного угла – это очень важный этап конструирования будущей крыши здания. Обычно угол наклона крыши составляет от 11 и до 45 градусов, конечно же, бывают и исключения.

В том случае, если увеличить угол наклона, уменьшается, соответственно, снеговая нагрузка на крышу.

Но вместе с тем, чем больше будет показатель, тем воздействие ветра окажется сильнее. Это приводит к тому, что при возведении крыши требуются более прочные строительные материалы, стропила и обрешетки. А это значит, что будущая крыша обойдется вам дороже.
расчет уклона крыши

Помните: угол наклона влияет напрямую не только на качество, но и на количество материала для обустройства кровли.

Чем больше угол, тем, соответственно, больших денег будет стоить кровля.

Определенный угол уклона придается крыше в зависимости от выбранного материала, а также от климатических условий. В случае, если в районе в большом количестве наблюдаются атмосферные осадки, уклон крыши должен быть круче.

Соответствующий угол наклона будущей крыши можно определить, учитывая предполагаемую нагрузку. Как же рассчитать нагрузку? Для этого вам нужно принимать во внимание два показателя:

  • Вес будущей конструкции;
  • Нагрузку снега для данной местности.

Первым делом, нужно взять вес квадратного метра каждого слоя кровли, а затем сложить показатели для всех слоев. Следующий шаг: умножение получившегося результата на показатель 1,1.

Наглядный пример подобных расчетов

Предположим, толщина вашей обрешетки составляет 2,5 сантиметра, и 1 квадратный метр будет весить 15 килограммов. Вы планируете класть утеплитель толщиной 10 сантиметров: вес этого материала составляет около 10 килограммов на квадратный метр.

Также вам предстоит использовать Ондулин, весом 3 килограмма на квадратный метр.

Итак, наш расчет: 15+10+3 * 1,1 = 30,8 килограммов на квадратный метр. По усредненным показателям, для жилых домов нагрузка на кровлю обычно не превышает 50 килограммов на один квадратный метр.

Следует заметить, что для ряда покрытий сильно завышена допустимая нагрузка, однако, вам не нужно этим пренебрегать.

Предположим, вы решите лет через двадцать сменить кровлю, и кровельный ковер будет тяжелее, чем раньше. В данном случае и требуется тот самый коэффициент надежности 1,1 – его обязательно нужно учитывать, как коэффициент запаса.

Наконец, сделаем расчет нагрузки от собственной массы крыши. Назовем ее для простоты Н1. Она будет равна:

Н1 = 50кг/кв.м*1.1 = 55 кг/кв.м.

И непременно помните: когда вы начнете считать сечение стропильной ноги, прибавьте вес стропила к весу будущего кровельного ковра.

Учимся пользоваться таблицей Брадиса

Что касается снеговой нагрузки, коэффициент будет зависеть от того, какой угол наклона вы выбрали для вашей крыши. Итак, если наклон составляет менее 25 градусов, коэффициент составляет 1, а если от 25 до 60 градусов, то принимается во внимание коэффициент, составляющий 1,25.

А вот в том случае, если вы выбираете угол наклона более 60 градусов, учитывать нагрузку от снега не нужно.

Если вам необходимо найти угол наклона кровли, воспользуйтесь математической таблицей Брадиса (таблицей тангенсов).

Высоту в коньке следует разделить на ? длины фронтона, и по соответствующему значению в таблице найти угол наклона.

А вот для того чтобы математическим способом вычислить высоту конька, следует рассчитать ширину пролета дома, разделить этот показатель на два, а затем умножить на относительную величину, которая будет индивидуальной для определенного угла наклона.

Также для определения угла наклона и высоты конька можно воспользоваться угольником.
расчет наклона крыши.

Попробуем разобраться на конкретном примере. Ширина будущего здания составляет 8 метров. Делим это значение на два, получаем 4 метра.

Рис.3 Зависимость угла наклона крыши от материала для кровли

Нам нужно определить высоту поднятия стропил в случае, если уклон кровли составляет 25 градусов. Итак, находим в соответствующей таблице показатель, соответствующий данному углу наклона: он составляет 0,47.

Умножаем половину ширины нашего здания на данную относительную величину. Получаем следующий расчет: 4*0,47=1,88. Соответственно, при таком раскладе нам нужно будет поднять стропила на высоту, составляющую 1,88 метра.

Рис. 4 Схема кровельной системы

Выбор кровельного материала в зависимости от угла наклона

Следует подчеркнуть, что все материалы для обустройства кровли объединяются в отдельные группы: по их физическим свойствам, техническим характеристикам, а также ценовым параметрам.

Приведем некоторые рекомендации, которые помогут вам подобрать наиболее подходящий материал для обустройства крыши:

  • В том случае, если наклон кровли совсем небольшой, и составляет где-то от 2,5 до 10 градусов, обычно применяются покрытия из каменной крошки (крупнозернистой), а также из гравия. Слой верхнего покрытия составляет для гравия – 10-15 миллиметров, для каменной крошки – 3-5 миллиметров.
  • Если уклон кровли составляет от 10 градусов, и при этом была использована базовая битумная водоизоляция, необходимо выполнить верхний слой из крупнозернистого материала. В том случае, если показатель такой же, а материал выбран пленочный рулонный, то необходимо будет использовать специальный окрасочный слой для защиты.
  • В том случае, если угол кровли составляет до 20 градусов, а само покрытие выполняется из металлического профнастила, или же асбестоцементных листов, следует непременно провести герметизацию всех стыков. Стоит ли выбирать металлочерепицу.

При углах до 60 градусов нужно обязательно проводить герметизацию стыков листов кровли из меди или стали. При этом стыки непременно должны быть двойными.

Учитывая все перечисленные параметры и делая правильные расчеты, можно сконструировать надежную крышу, которая прослужит ни один год или десяток лет.

Угол наклона крыши — таблица с материалами

В зависимости от типа используемого кровельного материала подбирают угол наклона крыши. Для быстрого удаления воды со скатов крыши проектировщику нужно принять определенный уклон. Этот важный параметр может выражаться либо отношением катетов, наверное, вы встречали обозначение подобное ½ или 1/3, их можно выразить и с использованием процентов. Дальше мы подробнее обсудим как вычислять угол наклона крыши и подбирать для определенных материалов.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5 : 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Максимальные и минимальные углы наклона крыши разных кровельных материалов

Таблица сделана на основе нормативных документов и практического опыта. Помните, что рынок строительных материалов постоянно обновляются, вместе с ним меняются и возможные углы крепления материалов и их несущая способность. Таким образом, выбирая конкретный кровельный материал, уточняйте у производителя правила его монтажа или используйте прилагаемую инструкцию, если таковая имеется.

Кровельный материал Минимальный угол наклона ската крыши Максимальный угол наклона ската крыши
Масса 1 м^(2), кг Соотношение сторон В процентах В градусах Соотношение сторон В процентах В градусах

угол шиферной кровли —

асбестоцементные листы среднего профиля

11 1/10 10% 1/2 50% 27°
асбестоцементные листы усиленного профиля 13 1/5 20% 11,5° 1/1 100% 45°
целлюлозно-битумные волнистые листы  6 1/10 10% и больше
мягкая, гибкая, битумная черепица, гонт 9–15 1/10 10% и больше
оцинкованая жесть с одинарными фальцами 3–6,5 1/4 25% 14° и больше
угол крыши из жести — оцинкованая жесть с двойными фальцами 3–6,5 1/5 20% 11,5° и больше
угол крыши из керамической черепицы 50–60 1/5 20% 11,5° 1/0,5 200% 64°
угол крыши из цементной черепицы  45–70 1/5 20% 11,5° 1/0,5 200% 64°
угол крыши из металлочерепицы 5 1/5 20% 11,5° и более

Чтобы умело переводить из процентов в градусы, вы можете использовать переводную таблицу, пользуясь расположенной ниже таблицей.

Расположенные вверху таблицы позволяют быстро ориентироваться в уклонах, выраженных процентами и градусами, а также определять минимальный и максимальные величины скатов кровель. Напомню, что угол наклона крыш различен для большинства кровельных материалов и зависит от прочностных характеристик, ведь материалам предстоит выдерживать немалые нагрузки и, кроме того, отводить нужный объем атмосферных осадков.

Как вычислить высоту при известном угле наклона крыши

Как найти высоту конька дома? Для этого необходимо запомнить несложную формулу: половина пролета умножается на относительную величину, представленную на изображении внизу. К примеру, если ширина пролета дома составляет 12м, а необходимый уклон 30 град, то высота конька составит: 12/2*0,59=3,54 (0,59, так как по табличке внизу это значение необходимо брать для угла наклона крыши в 30град).

Калькулятор расчета угла наклона двускатной крыши

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков. Их стропильная система обычно не отличается высокой сложностью как в расчётах, так и в практической реализации. Но сама по себе двускатная крыша становится весьма надежной, практичной, привлекательной внешне, а кроме того – при должном планировании позволяет полезно использовать чердачное помещение, вплоть до оборудования там полноценной жилой комнаты.

Калькулятор расчета угла наклона двускатной крышиКалькулятор расчета угла наклона двускатной крыши

Одним из ключевых параметров при расчетах самих стропильных систем и кровельных покрытий, в том числе — нагрузок, которые будут на них выпадать в ходе эксплуатации, является угол уклона скатов. Его расчет, в принципе, несложен, но заученные еще в школе формулы имеют свойство постепенно подзабываться. Чтобы упростить себе задачу – используйте калькулятор расчета угла наклона двускатной крыши, предлагаемый в этой публикации. Несколько необходимых пояснений будет приведено ниже.

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Пояснения по пользованию калькулятором

 Если рассуждать более корректно, то это, скорее, калькулятор, наглядно демонстрирующий зависимость высоты конька двускатной стропильной системы от угла крутизны ее скатов. Но такой подход при планировании, возможно, даже и лучше, так как позволяет, варьируя значения угла крутизны, найти оптимальное соотношение, при одном неизменном параметре – размерах самого здания.

В основу расчёта положена тригонометрическая формула зависимости длин сторон и величин углов прямоугольного треугольника. В данном случае «константой» является горизонтальная проекция ската d, то есть расстояние от точки пересечения стропильной ноги с мауэрлатом до точки проекции конька на плоскость мауэрлата.

Цены на крепления для стропил

крепления для стропил

Величины, участвующие в проведении расчетов.Величины, участвующие в проведении расчетов.

Высота Н – расстояние по вертикали от плоскости мауэрлата до линии конька. И противолежащий этой высоте угол а – это как раз и есть нужная нам крутизна ската крыши.

С помощью калькулятора можно решить, так сказать, прямую и обратную задачи:

  1. Требуется, чтобы скат имел строго оговоренный угол крутизны а. Расчет покажет, какой при этом получится высота конька Н.
  2. Необходимо смонтировать крышу с намеченной высотой конька Н. Требуется определить, какой при этом получится уклон ската а. В этом случае ничего не стоит простым перебором значений в поле ввода угла крутизны быстро найти, при каком а будет получен требуемый результат Н (или наиболее близкий к нему). Это займет буквально несколько секунд.

Еще один нюанс. Двускатная крыша не всегда проектируется симметричной, то есть может быть с разными значениями угла крутизны и длины противоположных скатов. Ничего сложного – просто придется провести поочередно расчет для каждой стороны в отдельности.

Схема, показывающая особенности расчетов для несимметричной двускатной крышиСхема, показывающая особенности расчетов для несимметричной двускатной крыши

Естественно, при последовательных расчетах в данном случае исходят из того, что высота конька для обеих сторон должна быть одинаковой. В остальном – все так же, как было пояснено выше.

КСхема, показывающая особенности расчетов для несимметричной двускатной крышиак самостоятельно рассчитать и смонтировать двускатную стропильную систему?

Показанные выше расчет является «стартовым» — вслед за ним проводится еще ряд других, определяющих основные параметры всей стропильной системы. Со всеми подробностями от проектирования и до пошаговой инструкции по проведению монтажных работ – в специальной публикации нашего портала «Установка стропил двускатной крыши своими руками».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
