Подбираем тротуарную плитку

В 21 веке обычная тротуарная плитка для двора редко используется для создания тротуаров. Дело в том, что сейчас в основном применяются полимерные материалы.

Главными их преимуществами считаются: высокая ударопрочность, долгий срок службы и эластичность. Также в магазинах можно выбрать интересующий вас цвет, так как полимеры можно окрашивать в разные оттенки цветов.

Распределение участка

Для удобства проведения работы по укладке плитки на участке, нужно прежде всего разметить территорию. Для этого можно взять листок бумаги и линейку, и схематически обрисовать участок.

Далее нужно внести размеры будущего тротуара, желательно указывать в миллиметрах, тогда вы не допустите ошибок при расчетах.

Укладка тротуарной плитки 🚶 своими руками

Дорожки из тротуарной плитки и брусчатки пользуются заслуженной популярностью у домашних мастеров. Применение такого тротуара представляет из себя удачную возможность получения оригинального дизайна, приемлемой цены и надежного покрытия. Укладка тротуарной плитки своими руками не представляет особой сложности и может быть выполнена при отсутствии специального опыта.

Чтобы выбрать конкретный способ укладки брусчатки, следует изучить состав почвы и особенности ландшафта Вашего участка, ознакомиться с предложением элементов мощения в Вашем регионе. Также следует оценить условия эксплуатации покрытия и соотнести пожелания со своим бюджетом.

Условия монтажа брусчатки

Обычно грунт на участке имеет нормальную несущую способность и представляет из себя супесь, суглинок или гравий. При этом мощение производится без применения цементного раствора и бетона. В том случае, когда речь идет о недавно отсыпанном участке, а также глинистом или пылеватом грунте, для обеспечения равномерной нагрузки на землю необходимо сделать дополнительную основу из бетона.

До начала строительства тротуарных дорожек своими руками на участке со сложным рельефом сначала необходимо обустроить террасы с помощью подпорных стенок из бетона или габионов, а затем приступать к монтажу покрытия.

Настоятельно рекомендуется проложить все необходимые подземные коммуникации до начала строительства садовых дорожек, чтобы последние не пришлось разбирать и переделывать.

Органический слой не должен оставаться под плиткой, так как перегнивает и дает усадку. По этой причине при подготовке основания под дорожку плодородная почва снимается и удаляется с тех участков, где планируется пешеходное покрытие.

При этом излишне глубокую траншею можно подсыпать гравием. Корни кустов и деревьев могут нарушить тропинку, так что их либо выкорчевывают, либо планируют тропинку на расстоянии 3м от них.

Правила укладки тротуара из плитки и брусчатки

Схема выбора брусчатки по условиям эксплуатации

Собственно плитку выбирают, исходя из внешнего вида и требуемой надежности покрытия. Какой толщины может быть брусчатка, легко определиться в соответствии с вышеприведенной схемой. Варианты кладки брусчатки во дворе и на даче, названия и виды, фото и схемы дорожек из тротуарной плитки можно изучить в отдельной статье.

Различные виды брусчатки

Заметим, что по качеству изготовления плитка для тротуара может быть вибролитая, гиперпрессованная и вибропрессованная. Вибролитые элементы мощения имеют сложную конфигурацию и стоят недорого. Такая продукция хорошо подойдет для садовых тропинок.

Гиперпрессованная брусчатка стоит дороже и заметно прочнее. Это покрытие выдержит колеса автомобилей.

Протестировать элементы мощения довольно просто: прочная плитка издает звонкий звук при ударе, а вибролитая – глухой.

Декоративные элементы могут быть покрыты красителем сверху, что допускает истирание декоративного слоя. Элементы, окрашенные в массе, свой цвет не потеряют никогда.

Для того, чтобы сделать дорожку, потребуется бордюрный камень. Его Вы можете приобрести или изготовить своими руками в соответствии с нашими рекомендациями.

В качестве подстилающего материала для автопарковок лучше использовать щебень фракции 20-40, тогда как для пешеходных тропинок подойдет размер 5-20. При укладке тротуарной плитки потребуется следующий перечень инструмента.

Разметка и планировка территории покрытия

Криволинейные и радиусные формы дорожек ведут к большому количеству подрезки плитки, увеличивают стоимость и продолжительность мощения. По этой причине их используют только при необходимости.

Чтобы выкопать траншею, неровные участки покрытия вычерчивают на земле или отмечают песком. Ровные дорожки размечают шнуром и колышками. При планировке не забываем учесть бордюры и элементы системы водоотведения.

Во время планирования и разметки покрытий для нормального водоотведения необходимо предусмотреть следующие уклоны:

• 1-2 градуса поперек пешеходных дорожек;
• 3-4 градуса вдоль дорожек и на площадках;
• 3-7 градусов при использовании брусчатки на отмостке у строений.

По выполненной разметке для пешеходной дорожки роют траншею глубиной не менее 20см. На месте размещения бордюра глубина канавки составит не менее 25см.

Производим монтаж бордюрного камня

Установка бордюрного камня для дорожки из брусчатки

При отсутствии бордюра дорожка из брусчатки развалится. Бордюрный камень может быть установлен как выше полотна дорожки, так и вровень с ним. При размещении на покрытии лотков для отвода воды их удобно обустроить рядом с ограждением дорожки.

Различные варианты организации бордюра

О том, как правильно установить бордюры для тротуарной плитки и брусчатки своими руками, мы подготовили пошаговую инструкцию. Возможна ситуация, когда установка бордюрного камня неприемлема. В этой ситуации один–два крайних элемента мощения на дорожке ставятся на цементный раствор, приготовленный в соотношении 1:3, в соответствии с вышеприведенной схемой.

Обеспечиваем дренажный и подстилающий слой

Очевидно, что часть влаги во время дождя проникает в щели между элементами мощения. Таким образом, для отвода воды и защиты покрытия от разрушения необходимо предусмотреть дренажный подстилающий слой.

Схема укладки брусчатки на смесь цемента и песка

В идеальном случае, основание для отвода воды необходимо обустроить в соответствии с приведенной схемой. При такой технологии на ровный и уплотненный грунт засыпается выравнивающий слой песка толщиной 20мм, который защищает от повреждений геотекстиль. Геоткань не допускает перемешивание грунта и щебня.

Затем следует слой щебня не менее 70мм, который уплотняется трамбовкой до состояния, когда верхние камешки не смещаются при движении. В зависимости от нагрузки, на автопарковках профессионалы требуют закладывать слой щебня до 30см.

Поверх щебня вновь следует выравнивающий слой песка 20мм. Его задача – защитить еще один лист геотекстиля, который не даст перемешаться щебню и гарцовке (смеси цемента и песка в соотношении 1:5).

Зачастую строители пренебрегают укладкой геотекстиля, выравнивающих слоев песка и даже щебня. Упрощенный вариант обустройства основания допускается для узких тропинок на даче. Очевидно, внешний вид мощения, конечно, не пострадает. При этом, как долго прослужит покрытие, каждый волен проверить сам.

Мощение покрытия брусчаткой

По технологии брусчатку положено класть на гарцовку (сухую смесь цемента и песка в соотношении 1:5). Существует мнение, что наличие цемента только мешает ремонту покрытия.

Резонно предположить: раз цемент мешает ремонту, значит, дорожка получается прочнее. Тем не менее, в большинстве случаев плитку ставят на обычный песок. В тяжелых условиях эксплуатации брусчатку укладывают на цементно-песчаный раствор.

При строительстве дорожки маяками для укладки щебня и песка являются бордюры. В этом случае из доски готовится правило, как на фото, с вырезанными углами, которым протягивается засыпанный материал для выравнивания.

При укладке брусчатки на больших площадях вначале устанавливаются обноска из шпагата и колышков, определяющих уровень покрытия. Относительно шпагата на земле выкладываются маяки из трубы, уголка или швеллера. В этом случае выравнивание песка производится правилом по маякам.

Подсыпка щебнем ведется на 1-2см выше планируемого уровня и трамбуется до состояния, при котором камешки сверху не смещаются обувью. Песок также укладывается выше на 1-2см, слегка увлажняется с помощью садовой лейки и уплотняется до состояния, когда на нем не остается следов при хождении.

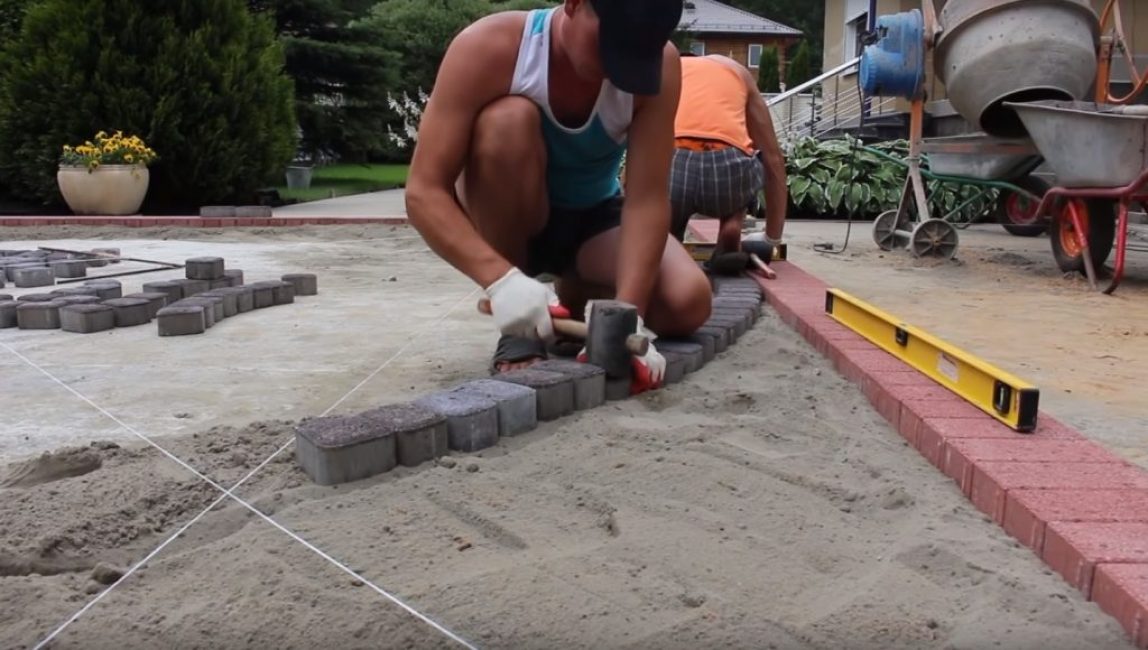

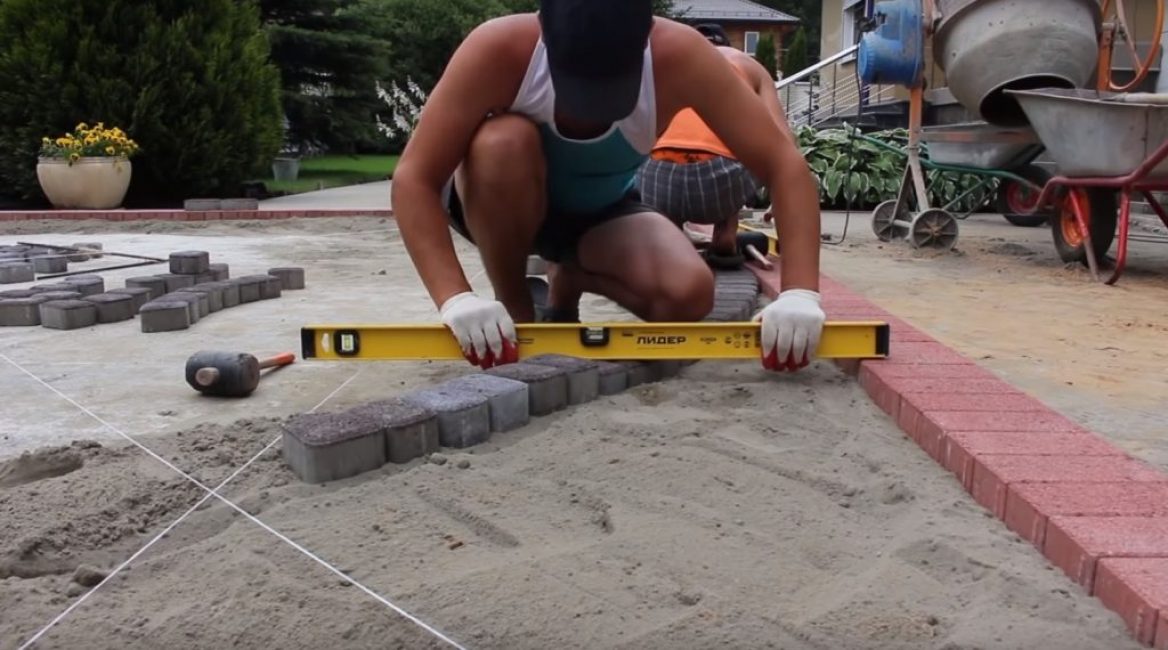

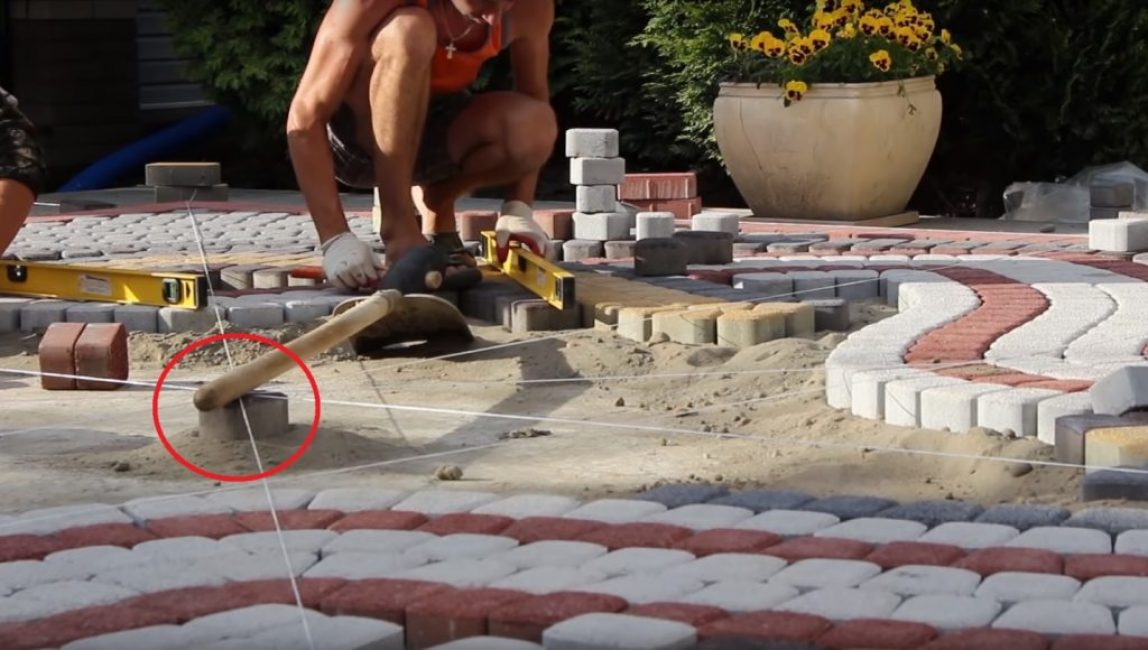

В начале процесса на ровную поверхность песка кладутся целые элементы брусчатки в соответствии с рисунком. Кладка начинается с угла, от бордюра. Поверхность мощения контролируется правилом и корректируется резиновым молотком. Провалившиеся элементы можно достать, подсыпать песок и снова положить на место.

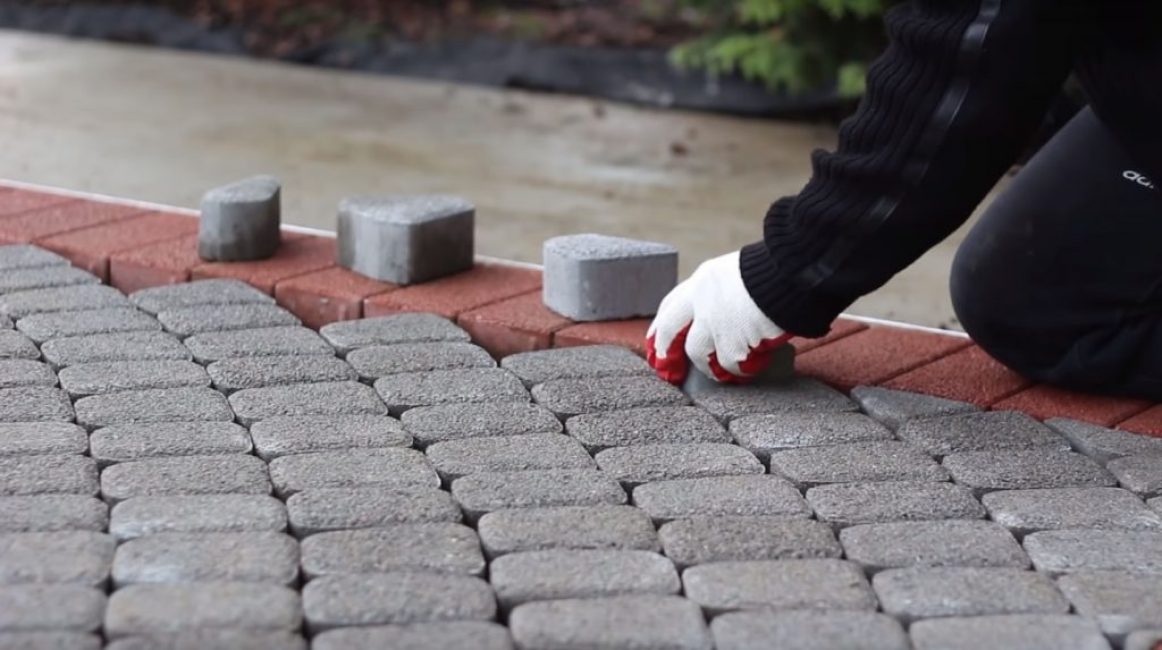

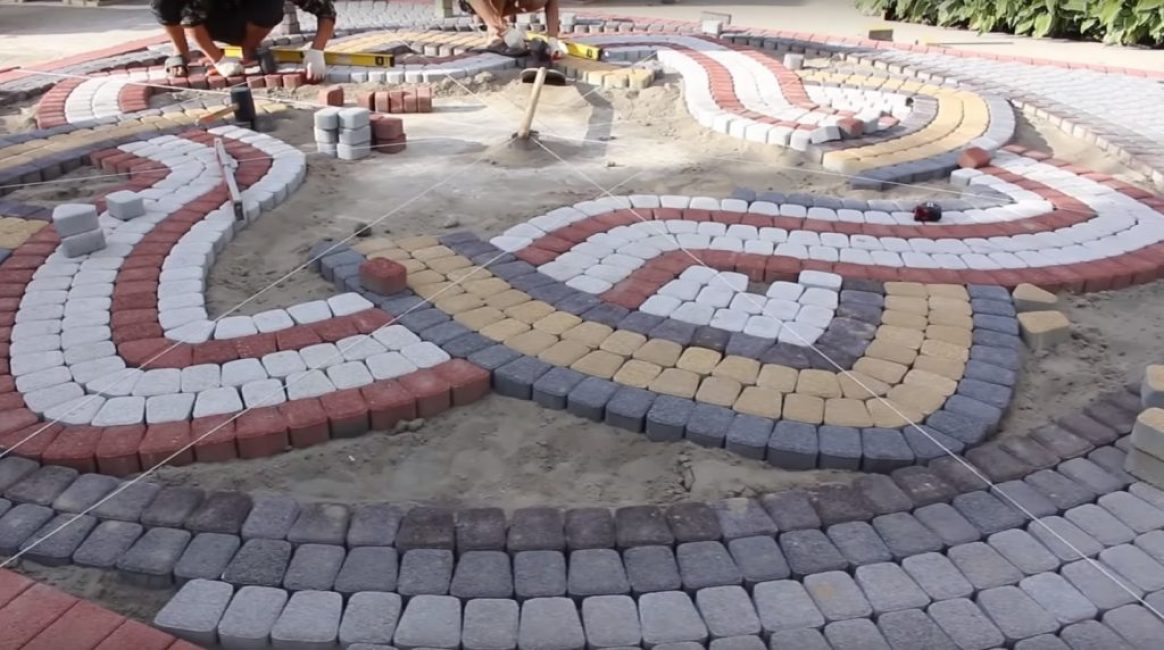

Брусчатка выкладывается не по рядам, а по диагонали. В этом случае проще контролировать поверхность покрытия.

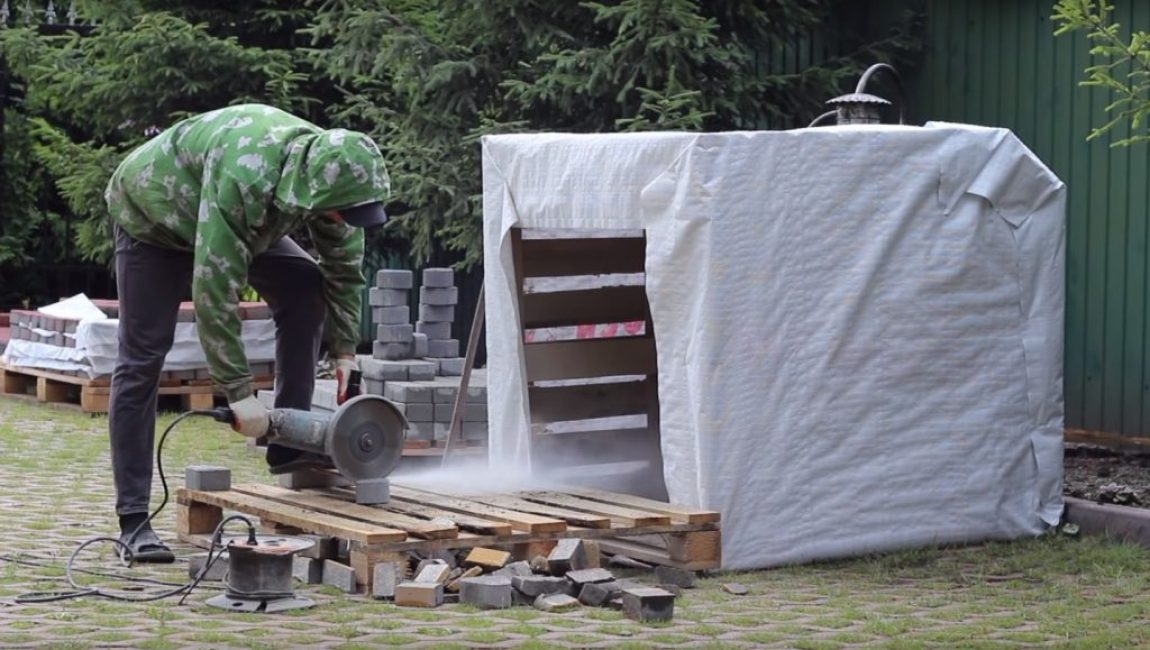

В тех местах, где целая плитка не умещается, ее подрезают болгаркой. Лучше использовать алмазный диск и обязательно применяйте самый главный инструмент — защитные очки.

Уложить элементы прямоугольной формы на извилистых участках можно самому в соответствии со следующим порядком:

• брусчатку размещают длинной стороной вдоль покрытия;
• укладку начинают с внутреннего радиуса;
• элементы мощения в соседних рядах укладывают со смещением;
• швы поперек дорожки получаются в виде клина.

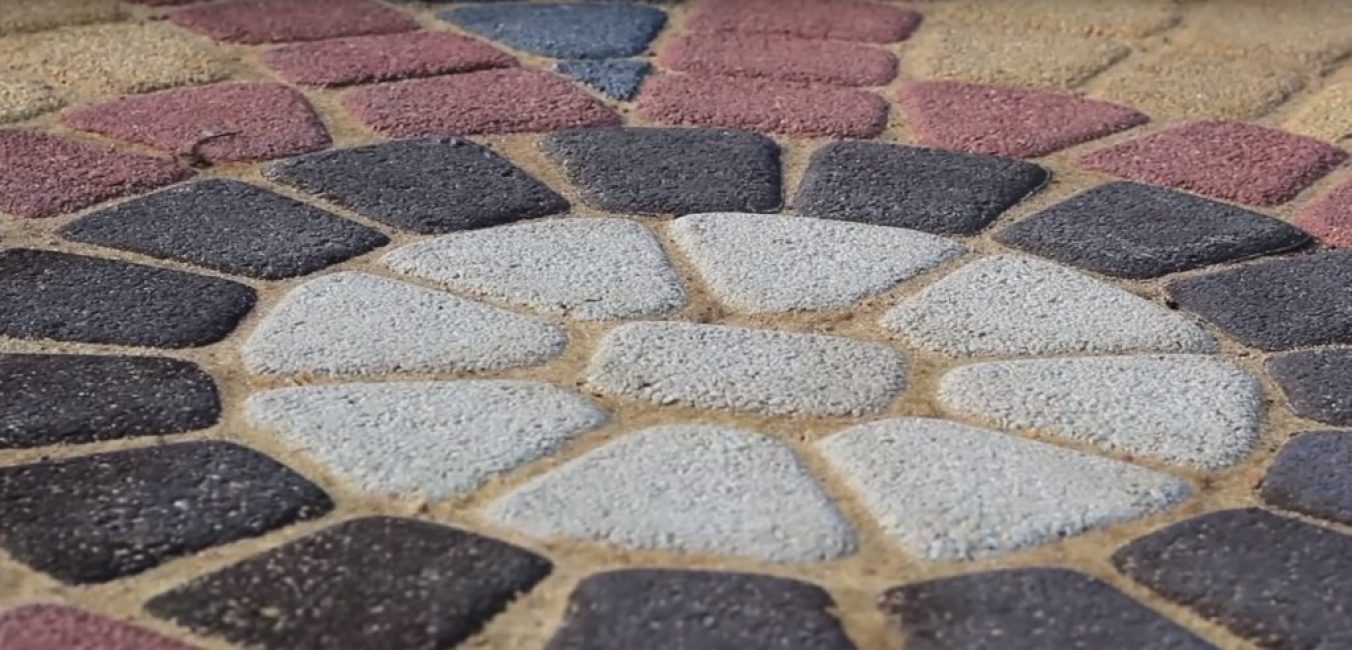

При мощении радиусных участков плиткой сложной формы швы располагают под углом 30-45-60 градусов к направлению движения. После заполнения покрытия целыми элементами свободные участки закрываются подрезанной брусчаткой.

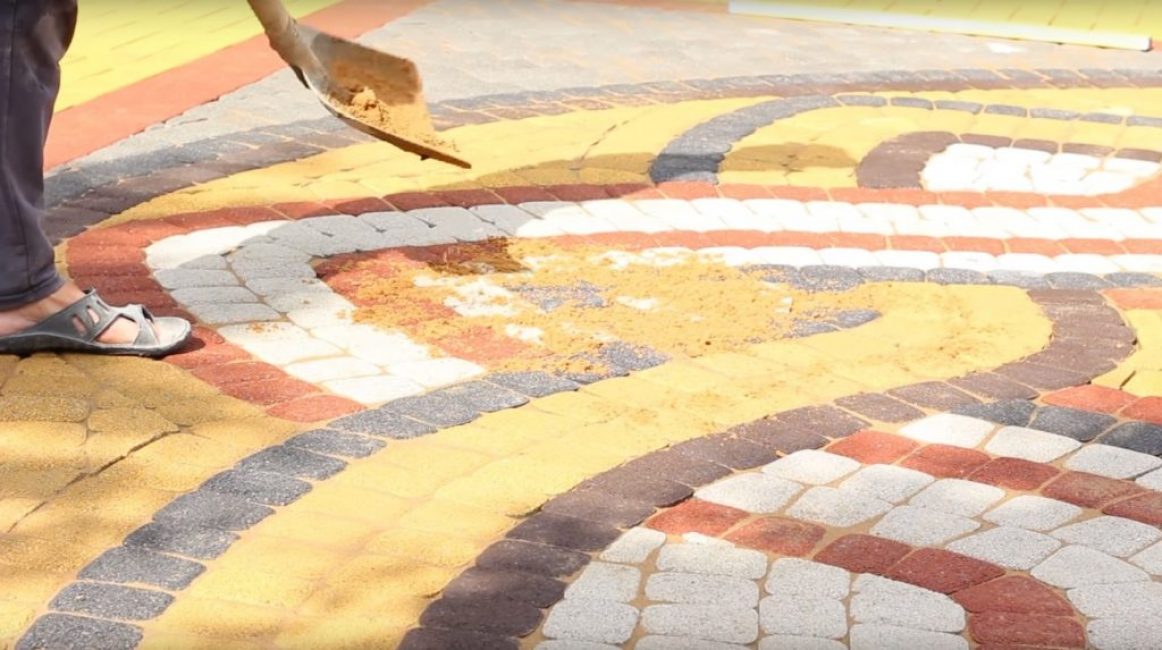

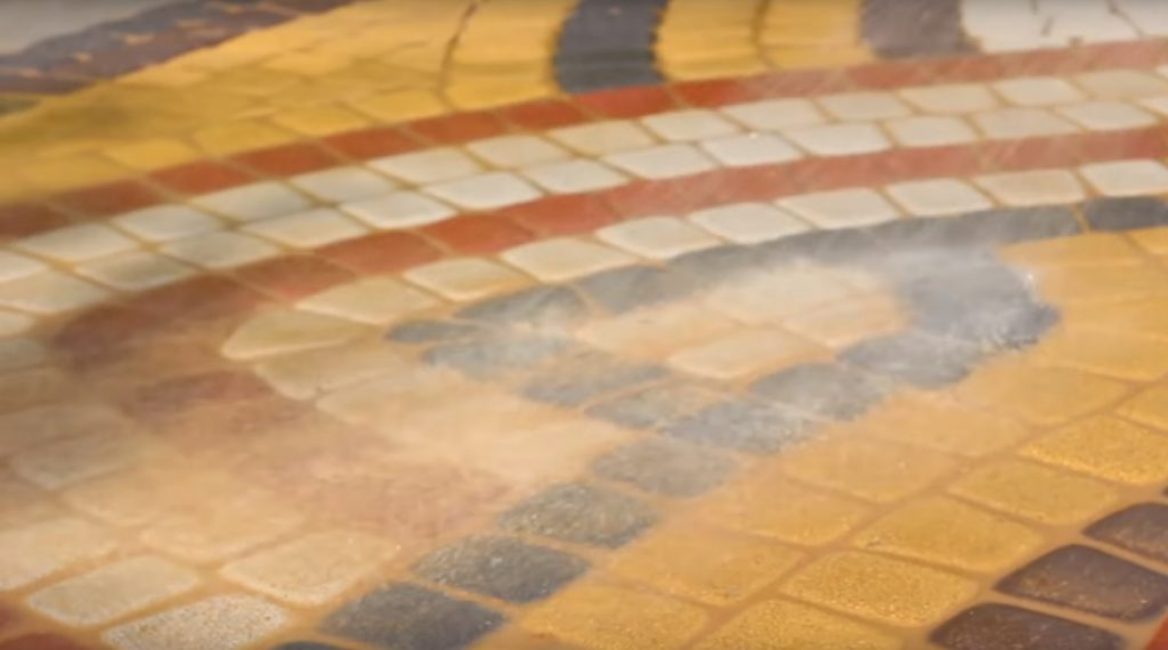

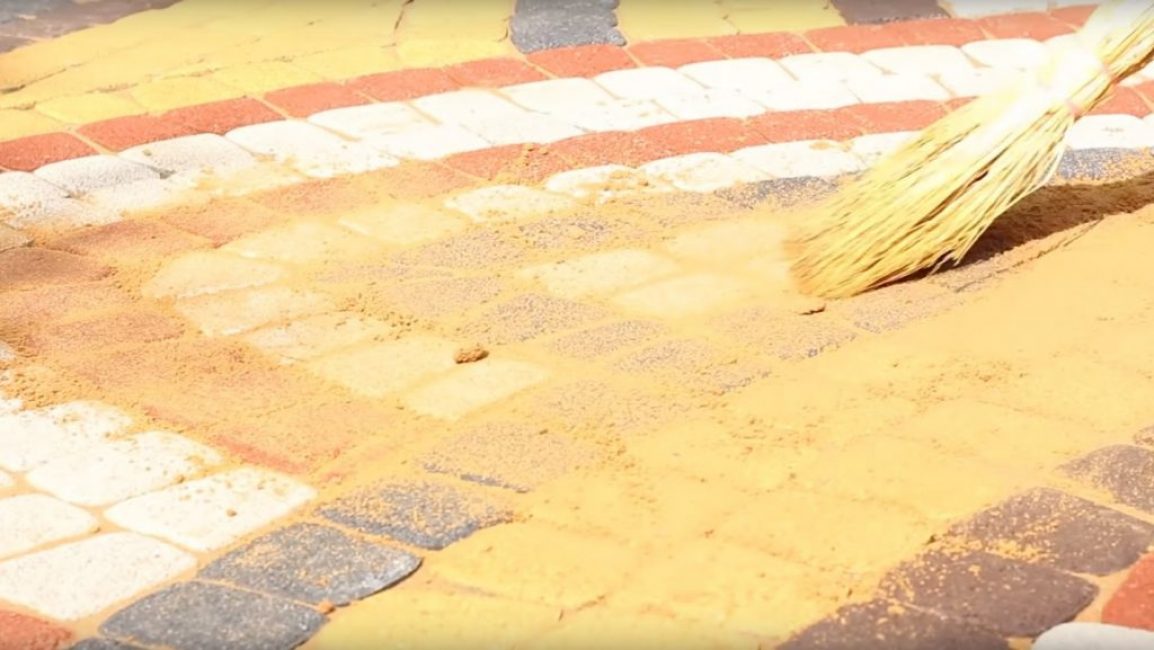

По мере завершения укладки всех элементов мощения швы между ними заполняют песком. Удобно воспользоваться инструментом дворника: веником или щеткой.

Укладка брусчатки на бетон: бетонирование и армирование

Напомним, при устройстве дорожек во дворе частного дома с проблемной почвой (свежий грунт, глина, песок пылеватый) для сохранения геометрии покрытия применяется технология укладки брусчатки на бетонное основание. Также иногда необходимо задекорировать плиткой уже существующее бетонное основание. При этом положить покрытие можно на гарцовку, цементный раствор или плиточный клей.

При устройстве дорожки с основой из бетона важно понимать, что бетонная плита вместе с бордюрами образуют своеобразное корыто, в котором возможно накопление влаги. Это может приводить к вспучиванию и растрескиванию покрытия. Если элементы мощения уложить на плиточный клей, тогда проникновение и накопление влаги происходить не будет.

В противном случае, по периметру покрытия необходимо предусмотреть дренаж. Однако на практике вдоль бордюра устанавливают лотки для отвода воды и обозначенному обстоятельству внимания не уделяют, считая, что влажный песок под воздействием мороза будет равномерно перемещаться с покрытием, не нарушая его.

Схема укладки брусчатки на бетон с помощью плиточного клея

Исходя из схемы обустройства пешеходной дорожки, глубина котлована при укладке плитки на клей составит не менее 250мм. При выборе способа мощения брусчатки на гарцовку или песок потребуется добавить еще как минимум 50мм. Для площадки под автомобиль слой песка и щебня придется увеличить, и траншею, соответственно, нужно вырыть глубже.

В обозначенной схеме тонкий слой песка и геоткань не позволяют уходить цементному молочку из бетона в щебень. Тропинки на даче можно армировать только проволочной сеткой, расположенной в верхней части бетона для защиты от морозного пучения.

Для автопарковок потребуется еще один слой арматуры диаметром 6-8мм, расположенный в нижней части бетона. Сетки из арматуры укладываются с пересечением не менее одной ячейки. Для установки армирования на нужном уровне потребуются подкладки из камешков.

Для защиты от разрушения через каждые 3-5м дорожки в бетоне устраиваются температурные швы. С этой целью в раствор можно заложить прокладки из досок или 2-х слоев рулонной гидроизоляции.

В зависимости от температуры, мощение можно начинать через 1-2 недели после укладки бетона. Установку тротуарной плитки можно выполнить на гарцовку, а также на цементный раствор или плиточный клей. Как укладывать брусчатку на смесь цемента и песка, мы рассмотрели ранее.

Монтаж плитки на раствор

Укладка брусчатки своими руками может быть выполнена на раствор цемента и песка в соотношении 1:3. При таком способе мощения рекомендуемая толщина слоя — 20-30мм. Смесь застывает достаточно медленно, и даже неопытный мастер сможет выложить ровную поверхность покрытия с применением правила и уровня.

Сначала на бетон выкладывается целая плитка в соответствии с рисунком. Непокрытые участки зачищаются от раствора мастерком или шпателем. После застывания кладки подрезается плитка и укладывается на раствор на оставшихся участках. При завершении работ зазоры между элементами мощения заполняются гарцовкой или песком и увлажняются водой.

Применение плиточного клея

Кладку на плиточный клей ведут примерно так же, как и на цементный раствор. Однако клей застывает гораздо быстрее, поэтому его готовят в небольших количествах и наносят на площадь 0,4-0,8м2 слоем 5-10мм с помощью зубчатого шпателя. Впоследствии швы между элементами мощения заполняют либо плиточным клеем, либо смесью цемента и песка в соотношении 1:6.

Заметим, что укладку на раствор или клей надо вести с особенной тщательностью, обеспечивая полное заполнение швов и отсутствие пустот. В противном случае, в незаполненные места неизбежно проникнет вода, которая приведет к отслоению покрытия во время морозов.

Возможно, занимаясь укладкой брусчатки своими руками, проще и надежнее вести монтаж элементов мощения на гарцовку или песок. Таким образом, опираясь на изложенную информацию и с учетом условий эксплуатации покрытия, необходимо выбрать приемлемый для себя вариант укладки дорожки саду.
Пусть Вам поможет видеоролик.

Поделитесь с друьями!

Укладка тротуарной плитки своими руками

В процессе облагораживания участка около загородного дома или дачи ответственным хозяевам никак не обойтись без организации дорожек, площадок перед домом или в глубине сада, предназначенных для летнего отдыха или парковки машины. Проще всего, конечно же, закатать их в асфальт или бетон, но эти материалы ну никак не добавят участку эстетики и эксклюзивности. Поэтому в последнее время большинство владельцев усадеб останавливаются на тротуарной плитке.

Укладка тротуарной плитки своими руками

Укладка тротуарной плитки своими руками — вполне возможна, но займет достаточно много времени, поэтому лучше выполнять эту работу с помощником. Процесс должен проводиться строго поэтапно, и каждый из технологических шагов стоит выполнять аккуратно и не торопясь.

Инструменты и материалы для работы

Перед началом проведения работ необходимо подготовить все для этого необходимое — рабочий инвентарь и материалы.

Инструменты, необходимые для укладки тротуарной плитки

• Из инструментов будут необходимы:

— Лопаты — штыковая и совковая для выемки грунта.

— Грабли для разравнивания сыпучих строительных материалов.

— Деревянные колья или штыри из отрезков арматуры, а также бечевка (шнур) для разметки территории.

— Резиновый молоток для выравнивания плитки и бордюров.

— Строительный уровень и рулетка.

— Щетка или веник для распределения песка поверх уложенной плитки.

— Трамбовка ручная или механическая, в зависимости от размеров облагораживаемой площади.

— Длинная ровная труба или направляющие для разравнивания песка, если плитка будет укладываться без цементно-песчаной смеси.

— Шлифмашинка с диском для резки камня. Без нее не обойтись тех случаях, если придется резать тротуарные блоки.

• Из материалов для выполнения работ необходимо приобрести:

а) Саму тротуарную плитку. Она может быть изготовлена по разным технологиям и из различных материалов. Соответственно, несколько отличаются и ее характеристики. Некоторые основные свойства разных видов тротуарной плитки – в прилагаемой таблице:

Эксплуатационные качества	Полимерная плитка	Бетонная вибролитая	Бетонная вибропрессованная
Средняя плотность в кг/ м³	1650-1800	2320-2400	2200-2400
Водопоглощение массы	0.15	4-4,5	5,5-6,5
Прочность при сжатии, МПа	17-18	40-50	40
Прочность при сгибе, МПа	17-25	6-7	5-5,5
Морозоустойчивость, циклы	Более 500	300-400	200-300
Истираемость, г/кв. см	0,05-0,1	0,3-0,4	0,5-0,7

Кроме этого, при покупке тротуарной плитки необходимо учитывать и другие моменты, которые важны для надежности и эстетичности будущих дорожек и площадок. Например, для участка, который не будет испытывать больших нагрузок, вполне подойдет плитка, имеющая толщину до 60 мм. Если же предполагается, что на замащиваемую территорию будет заезжать машина, то необходимо выбирать брусчатку, имеющую толщину 60 и более миллиметров.

Одновременно, конечно, хозяева должны определиться с конфигурацией плитки, ее расцветкой и т.п. Разные типы и оттенки блоков позволяют выкладывать мозаичные рисунки, поэтому, если есть желание не ограничиваться простым «серым» мощением, то следует продумать заранее узор и, соответственно, количество плиток той или иной расцветки и формы. Возможно, что в этом поможет таблица с некоторыми популярными моделями тротуарной плитки, приведенная ниже:

L— длина, В — ширина, Н-высота

На что еще нужно обратить особое внимание, выбирая плитку, кроме указанных выше характеристик? Существуют критерии оценки тротуарных блоков, проверенные практически:

— Качество плитки можно определить, не заглядывая в характеристики, ударив один блок о другой – если послышится глухой звук, то в смесь для изготовления брусчатки добавлено слишком много воды. Если же звук при ударе получится звенящим, то плитка изготовлена согласно технологии и имеет высокое качество.

— Если приглянулась брусчатка, имеющая очень яркий цвет, но ее стоимость достаточно низкая, то, скорее всего, применены красящие пигменты низкого качества, которые, во-первых, нестойкие сами по себе, а во-вторых —  значительно снижают прочностные качества плитки.

Очень важно покупать плитку из одной партии изготовления, потому что в иначе блоки могут отличаться не только по размеру и цвету, но и по составу смеси, из которой их изготовили.

Как и все строительные материалы, тротуарную плитку нужно приобретать с «резервом», из расчета на 15% больше, чем площадь предполагаемого мощения. Запасные блоки будут необходимы при случайном бое, обнаружении брака, порчи и неизбежных отходах во время резки.

б) Бордюры для ограждения мощеной площадки.

в) Геотекстиль, размер которого должен превышать площадь кладки на 200 ÷ 250 мм с каждой стороны, для того, чтобы он находил на стенки углублений для укладки слоев.

г) Материалы для укладки подстилочных слоев — песок, гравий или щебень, цемент. Их количество рассчитывается в зависимости от покрываемой площади, количества, типа и предполагаемой толщины слоев засыпки.

д) Баллончик с краской яркого цвета. Им удобно делать предварительную разметку, не прилагая усилий. Краску можно заменить известью, которую рассыпают, обозначая края будущей дорожки или площадки.

е) Арматурную решетку для бетонирования площадки. Она нужна далеко не всегда — потребуется лишь в том случае, если основу под кладку брусчатки необходимо будет упрочнить.

Подготовив все необходимое, можно переходить к разметочным работам на участке.

Цены на тротуарную плитку

Тротуарная плитка

Проведение разметки территории

Первое, что необходимо сделать — это определить и разметить область, где будет находиться площадка или дорожка, которую необходимо замостить. Для предварительного этапа потребуется рулетка и баллончик с краской яркого цвета. Измерения нужно начинать от дома, ворот, забора или другой постройки, к которой будет примыкать выкладываемая плиткой площадка.

Все начинается с разметки…

От строения отмеряется нужное расстояние по длине и ширине, краской же делаются отметки в виде точек или линий. Если плиткой будет замащиваться дорожка, то по ее направлению делается еще несколько замеров, чтобы сохранить заданную ширину.  Параметры площади рекомендовано подгонять под размер плитки, то есть лучше всего устанавливать размеры, кратные параметрам плитки, чтобы как можно меньше пришлось ее резать.

Сделав предварительную разметку, которая задаст направление или определит область площадки, можно переходить к точной разметке с установкой колышков и натягивание шнуров.

В любом случае, все измерения и нанесение линий начинаются от одной определенной точки отсчета, к которой привязывается дальнейшее расположение всех остальных ориентиров.

Допустим, что за точку отсчета взят угол дома. В этом случае, около него и на ширину дорожки или площадки, а также в их завершении, забиваются колышки, на которые натягивается бечевка, ограничивающая место, где будут проводиться дальнейшие работы.

Делая разметку основной площади дорожки или места отдыха, нельзя забывать, что поддерживать конструкцию всех слоев должны будут бордюры, для которых тоже нужно предусмотреть место с одной или с обеих сторон укладываемой тротуарной плитки.

Пример разметки и предварительной подготовки садовой дорожки перед мощением

1 — колышки;

2 — бечевка;

3 — грунт после снятия почвы;

4 — засыпка песком.

Предварительная подготовка площадки

Подготовка площадки проводится по-разному, в зависимости от ее предназначения, так как тротуарной плиткой выкладываются не только тропинки и места для отдыха, но и стоянки для автомобилей, которые требуют более высокой прочности. Поэтому подготовка места и укладка слоев может различаться.

Разметка и подготовка площадки около дома

В любом случае, для чего бы ни была предназначена площадка, после определения ее точного расположения, переходят к подготовительной работе, которая заключается в рытье относительно неглубокого котлована. Его глубина будет зависеть от материалов укладываемых слоев и их толщины. Для работы потребуется штыковая и совковая лопата, а также тачка для транспортировки срезанного грунта.

Верхний слой почвы должен быть снят на толщину до 150 ÷ 200 мм, вместе с корнями всех расположенных на этом участке растений. Эту плодородную почву не стоит вывозить за пределы участка — ее вполне можно использовать для обустройства грядок.

Контроль глубины выкапываемого котлована (траншеи)

Если для устройства площадки будет необходимо дополнительное укрепление, то котлован углубляется до 400 ÷ 500 мм.

Освобожденная от почвы площадка должна быть достаточно ровной, по ней неплохо было бы пройтись ручной трамбовкой, чтобы уплотнить верхний взрыхленный грунт. Если на ней в процессе выемки почвы образовались серьезные углубления, их необходимо присыпать грунтом и дополнительно утрамбовать эти места, выведя всю поверхность на один уровень.

Эти работы проводятся одинаково для укладки плитки на самых разных площадках или дорожках, но дальнейшие работы по подготовке могут серьезно различаться.

Первый вариант

В первую очередь стоит рассмотреть, как укладываются подстилочные слои для площадок, которые не будут подвергаться серьезным нагрузкам — это дорожки, зоны отдыха или пешеходные участки перед домом, отмостки вокруг него.

Примерная схема создаваемых слоев

В подготовленный котлован на поверхность грунта в данном случае укладываются следующие материалы — геотекстиль, щебень или гравий, песок и цементно-песчаная смесь. Нужно отметить, что иногда тротуарную плитку укладывают и просто на утрамбованный слой песка.

Следуя данной схеме, слои засыпки необходимо укладывать так:

• На грунт настилается геотекстиль, который предотвратит прорастание растительности через уложенные слои и тротуарную плитку. Кроме того, он определенным образом выполняет и своеобразную армирующую функцию.
• Выше располагается слой гравия или щебня, который насыпается с небольшим возвышением у центра площадки или, дорожки — это необходимо делать для того, чтобы вода не задерживалась на замощённой поверхности, а стекала в стороны бордюров. Затем гравий разравнивается и укатывается, но форма покатого «холма» сохраняется. Утрамбованный слой должен составлять 100 ÷ 150 мм.

Трамбовка гравийной «подушки» виброплитой

• После того, как гравий будет уплотнен, площадка по всему периметру или вдоль будущей дорожки огораживается бордюрами.

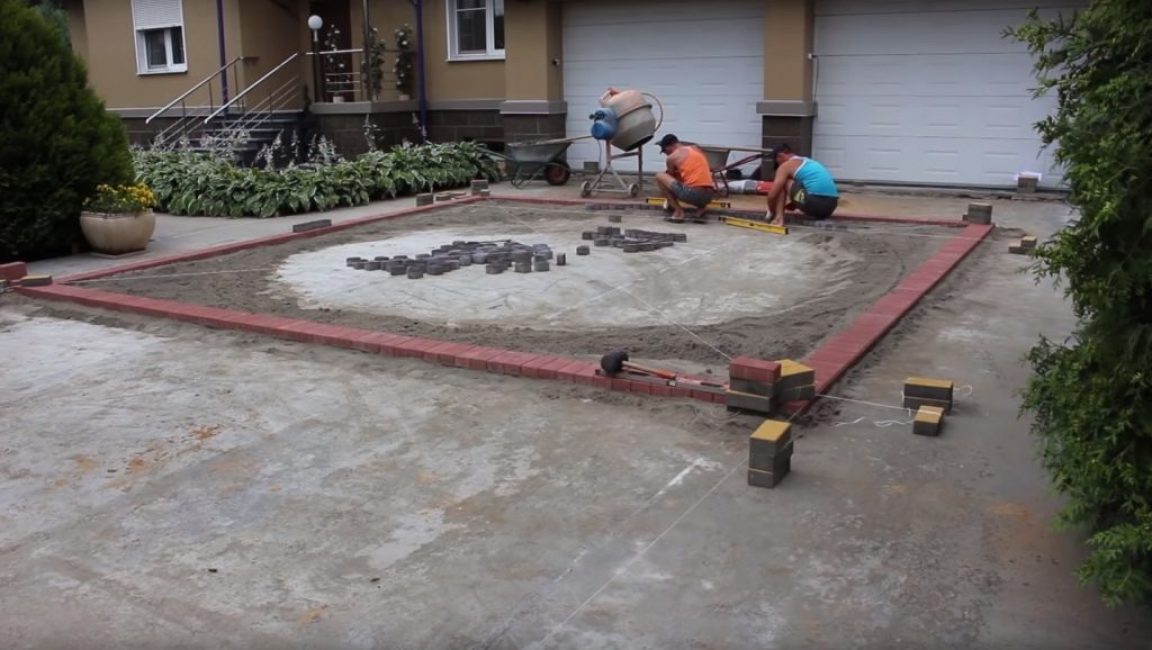

Бордюры, ограждающие площадку, устанавливаются между ней и вертикальным обрезом грунта, расположенного по периметру площади (или вдоль дорожки). Бордюрные блоки закрепляют на бетонный раствор, уложенный на утрамбованную подушку из щебня или гравия. Ровность бордюров вымеряется по уровню, а при необходимости корректируется резиновым молотком.

Ограждающие блоки также могут быть выставлены на насыпь из песка. В любом случае, траншея для их установки должна иметь такую глубину, чтобы после укладки плитки, бордюр возвышался над ней уровнем замощенной площадки на 50 ÷ 60% от своей высоты.

Установка бордюров по периметру с обязательным контролем их уровня

• Далее, на гравий насыпается слой песка, который распределяется по поверхности с помощью граблей, хорошо увлажняется, а затем утрамбовывается. В утрамбованном виде толщина песчаного слоя должна составлять от 50 до 100 мм.

Уплотнение песчаного слоя ручным катком

Трамбовать песок можно с помощью ручной трамбовки, катка или специальной трамбовочной машины — это будет зависеть от размера подготавливаемой площади.

Трамбовка цементно-песчаной смеси

• Следующим этапом готовится песчано-цементная смесь и распределяется сверху песка, затем увлажняется и тоже уплотняется. В утрамбованном состоянии толщина этого слоя должна составлять 20 ÷ 40 мм.

Второй вариант подготовки — для больших нагрузок

Этот вариант подготовки проводится в том случае, если площадка будет предназначена для автостоянки. Понятно, что для такой цели требуется более прочная и надежная основа, чтобы поверхность со временем не проседала. Это именно тот вариант, когда котлован должен иметь глубину в 400—500 мм.

Схема укладки слоев на площадке, где предполагаются большие нагрузки

• В этом случае на подготовленный и утрамбованный грунт делается засыпка из песка. Он увлажняется и утрамбовывается, и в готовом виде песчаный слой должен составлять 100 ÷ 150 мм. Чтобы точно определить толщину слоев, их величину можно разметить заранее на стенках котлована. Для этого высота вымеряется рулеткой и отмечается краской из баллончика через тонкую трубку, по всему периметру котлована.
• Таким же образом укладывается следующий слой, состоящий из гравия или средней фракции щебня. Он также разравнивается и уплотняется, и в утрамбованном состоянии должен составлять не менее 100 ÷ 150 мм. Эта «подушка» будет служить надежной основой для следующего слоя.
• Чтобы укрепить основу под брусчатку, на гравийный слой укладывается арматурная металлическая решетка с ячейками в 80 × 80 или 100 × 100 мм. Готовую решетку можно заменить металлическими прутьями арматуры толщиной в 6 ÷ 8 мм, которую укладывают в виде решетки и скрепляют проволочной скруткой.

Бетонирование площадки. В качестве  опалубки использован кирпич

• На решетку устанавливаются направляющие маячки. Их поднимают на высоту толщины стяжки, которая должна составлять порядка 100 ÷ 120 мм. Маячки выставляются по строительному уровню и закрепляются на горки из бетонного раствора.
• Пока раствор будет сохнуть, вокруг площадки устанавливаются бордюры, а если они не предусмотрены или их планируется установить позже, то для стяжки, на ее высоту, устанавливается опалубка из кирпичей или досок.
• После того как раствор под маячками схватится, можно заливать на площадку бетон, состоящий из песка и цемента, в пропорции 3:1. Раствор распределяется по поверхности, толщиной выше маячков, а затем с помощью правила, которое ведут по направляющим, как по рельсам, разравнивается до их уровня. Желательно залить всю площадку за один подход. Если же приходится откладывать заливку части площадки до завтра, то рекомендовано уже залитый участок накрыть полиэтиленовой пленкой. Стяжка оставляется для схватывания и упрочнения — этот период продлится от 7 до 12 дней. Чтобы стяжка была более прочной, ее нужно в течение 3 ÷ 5 суток, начиная с дня после заливки, ежедневно смачивать водой и укрывать затем полиэтиленовой пленкой.
• Когда стяжка будет готова, по ее периметру на бетонный раствор устанавливаются бордюры. Такой вариант подойдет в том случае, если ограждающие элементы имеют небольшую высоту. Раствор под бордюрами тоже должен схватиться, и только после этого можно переходить к следующему слою.

Установка бордюров вокруг забетонированной площадки

• На ровную огражденную забетонированную поверхность устанавливают временные маячки в 20 ÷ 40 мм высотой – именно такую высоту должен иметь следующий сухой слой, состоящий из песка и цемента. Он замешивается заранее и высыпается на бетонированную площадку, а затем распределяется лопатой и граблями, а после этого – выравнивается правилом по маячкам.

Третий вариант — при кладке  плитки на песок

Этот вариант чаще всего выбирается при укладке тротуарной плитки, видимо, потому, что он менее трудоемок, чем два вышеописанных. В этом способе мощение осуществляется на песчаную подушку.

Схема при укладке тротуарной плитки на песок

1 — грунт;

2 — бордюры;

3 — бетонный раствор;

4 — щебень;

5 — песок;

6 — брусчатка.

• Если выбран такой вариант укладки, то котлован должен иметь глубину в 200 ÷ 250 мм, но по его периметру или по краям дорожки роется траншея на 100 ÷ 150 мм глубже основного котлована. Эта траншея будет необходима для установки бордюров — с них и начинается подготовка к основным работам.

Установка бордюров на густой бетонный раствор

• В траншею засыпается и утрамбовывается щебень средней фракции, слоем в 50 мм.
• Сверху него выкладывается густой бетонный раствор.
• На него выставляются и выравниваются по уровню бордюры. Установив их, не нужно ждать, пока бетон схватится — можно сразу же переходить к следующей операции. Высота бордюра должна быть рассчитана таким образом, чтобы после укладки плитки, он возвышался над ней на 70 ÷ 80 мм.

Бордюры выравниваются и по линии, и по высоте

• На дно всего котлована между бордюрами делается засыпка из щебенки, которая разравнивается и утрамбовывается. В уплотненном виде толщина этого слоя должна составлять 100 ÷ 120 мм. Слой из щебня служит упрочняющей составляющей конструкции, а также ее дренажом, который не даст воде застаиваться под плиткой.
• Сверху щебня высыпается песок, смачивается, уплотняется, а затем его поверхность выравнивается по установленным вглубь песка направляющим-маячкам. Толщина песчаного слоя должна составлять также 100 ÷ 120 мм.

Нужно отметить, что выравнивание уплотненного песка на больших площадях лучше производить по мере укладывания плитки, чтобы не проводить эту работу дважды. Когда часть площадки будет выложена брусчаткой, можно будет выровнять всю поверхность, а дальнейшую работу делать стоя на уже замощённом участке площадки, то есть. проводить монтаж плитки от себя.

Чтобы не повредить выровненный слой песка, укладку тротуарной плитки лучше вести от себя

Укладка тротуарной плитки

Нужно сразу же сказать, что на песчаную и песчано-цементную подушку плитка укладывается одинаково. Главное — чтобы поверхность была качественно подготовленной.

Половина успеха — очень тщательно подготовленная к мощению площадка

• Перед тем как начинать укладку плитки на подготовленной поверхности, нужно разобраться в конструкции стыковки разных по форме и размеру блоков. Этот «тренировочный процесс» можно провести на обычной ровной поверхности, например, на верстаке. Если кладка планируется сложной и будет состоять из двух ÷ трех видов или размеров плитки, то чтобы не путаться, лучше всего составить схему, которую во время работы можно держать рядом с собой.

Один из вариантов схемы укладки тротуарной плитки

• В том случае, если на площадке есть линия упора для первого ряда, например, стена дома, то можно начинать кладку от нее. Проще будет монтировать плитку, начиная от установленного бордюра, так как он имеет ровные поверхности и уже горизонтально выставлен по уровню.

Укладку всегда начинают только с целых плиток

• Первый ряд кладки ведется по ровной определенной линии, и состоять он должен из цельных плиток. Если укладывается фигурная плитка, то ее отрезные части, которые будут делать крайние ряды ровными, укладываются уже после завершения монтажа брусчатки на основную площадь участка.
• Плитка, уложенная на песчаную или комбинированную подушку, хорошо прижимается к ее поверхности и пристукивается резиновым молотком.

Продолжение укладки фигурной плитки: края-«замки» должны совпасть

Между отдельными тротуарными блоками всегда составляется небольшой зазор, от 3 до 5 мм. Если посмотреть на качественную плитку внимательно, то видно, что этот зазор обеспечат специальные профильные выступы, которые вертикально расположены на боковых гранях.

Зазоры на стыках тротуарных плиток

• Далее, идет второй ряд, предусмотренный схемой. Если выбрана брусчатка, имеющая разный размер и фигурные края, то стыки между двумя рядами станут своеобразным замком, который не даст отступить одной плитки от другой.

Таким же образом монтируется третий и последующие ряды.

• Если на пути кладки установлены препятствия, например, труба навеса или люк канализации, вокруг них производится монтаж целых плиток, а выкладывание половинок тоже нужно оставить на конец работы, когда цельная плитка будет уложена на всю площадку.

Участки вокруг попадающихся помех временно оставляются — их можно окончательно замостить позднее

• Дойдя до дождеприемника под водосточной трубой (если производится мощение вокруг цоколя здания), вначале  проверяют установку и заглубленность самого дождеприемника с решеткой, и подключение к нему отводящей трубы. Затем вся эта конструкция закрывается слоем песка с соответствующим уплотнением, и затем сверху производится укладка тротуарной плитки.

Облицовка отмостков вокруг дождеприемника

• Выложив определенный участок, брусчатку сразу «прометают», то есть заполняют зазоры между отдельными плитками смесью из просеянного сухого песка и цемента (обычная пропорция для этого —  5:1 или даже 6:1). Сухую смесь высыпают на уложенную плитку, а далее щеткой или веником прометают всю поверхность с небольшим нажимом, заполняя, таким образом, этим составом все зазоры между плитками.

Засыпка замощенной площадки песком

• Когда вся поверхность будет закрыта, можно приступать к подгонке и монтажу отрезных частей. Оставшиеся пустые места тщательно промеряются, затем на плитке отмечается линия среза, по которой проводится распил с помощью шлифмашинки с установленным кругом по камню. Готовыми фрагментами заполняются оставшиеся пустыми места площадки, а затем проводятся такие же засыпка и прометание с использованием сухой песчано-цементной смеси.

Прометание для заполнения швов цементно-песчаной смесью

• После завершения укладки тротуарной плитки, ее рекомендовано тщательно уплотнить, пройдясь по ней виброплитой, которая выровняет всю поверхность на один уровень и сделает замощенную площадь более прочной.

Резка тротуарной плитки шлифмашинкой

• Если тротуарной плиткой облицовывается тропинка, которая имеет повороты и изгибы, то между плитками на участках поворота могут быть и более широкие зазоры, но и они не должны превышать 7÷8 мм. Если же такого зазора будет недостаточно, тогда вырезать фрагменты нужной конфигурации или же приобретать специальную плитку, которая предназначена для поворотов и изготовлена с учетом требуемого угла.

Окончательное уплотнение уложенной плитки виброплитой

Процесс укладывания тротуарной плитки достаточно трудоемок, но зато результат будет не только радовать глаз, но и добавит комфорта во время прогулок по садовому участку в любую погоду. Приложив усилия и прислушавшись к рекомендациям, заботливый хозяин будет вполне в состоянии замостить дорожки и площадки участка самостоятельно, но для этого потребуется терпенье и, конечно же, желание.

И в завершение – видеоролик, который, надеемся, также будет полезен при первоначальном освоении технологии укладки тротуарной плитки:

Видео: небольшой наглядный урок по укладке тротуарной плитки

Укладка Тротуарной Плитки Своими Руками [Инструкция]

Тротуарная плитка является одним из самых популярных материалов для мощения дорожек на частных участках. Она обладает множеством достоинств, главными из которых является прочность, долговечность, дешевизна и относительная простота укладки.

Положить у себя на участке тротуарную плитку под силу любому человеку, даже не обладающему опытом в этом вопросе. Весь процесс достаточно прост и понятен. Даже существенные огрехи и ошибки, которые могут сопровождать укладку, достаточно легко устранимы. В статье рассмотрены основные этапы укладки тротуарной плитки на участке небольшой площади.

Содержание:

Действие №1 Подготовка подложки

Участок, подготовленный к укладке плитки, огорожен, засыпан гарцовкой и выровнен при помощи трамбовки

1

Участки могут обладать неровностями, а плитка подразумевает ровную поверхность. Следовательно, она должна быть уложена на слой какого-то материала, при помощи которого поверхность участка будет выровнена. Этот материал называют подложкой или подушкой.

В качестве подложки может выступать:

• песок
• гранулированный шлак
• специальный состав – гарцовка

2

Применение гарцовки более предпочтительно. В качестве неё можно использовать либо промышленную, либо самостоятельно приготовленную смесь. Состав гарцовки очень простой: 3 или 4 части песка (или граншлака) и 1 часть цемента марки 300 или 400.

3

Участок, который требуется замостить плиткой, следует огородить при помощи какой-нибудь опалубки и засыпать ровным слоем гарцовки. После этого гарцовку необходимо утрамбовать с помощью специальной трамбовки. Выравнивание слоя подложки осуществляется при помощи уровня.

back to menu ↑

Действие №2 Установка уровня (вешек)

Верёвки, указывающие уровень укладки плитки

1

Плитка должна быть уложена в один слой, причём его высота должна быть одинаковой. Чтобы это осуществить, необходимо разметить участок при помощи указателей уровня, выше которого выступать элементы плитки не должны. Обычно, подобная разметка осуществляется при помощи натянутой веревки.

2

Верёвок должно быть несколько, но все они должны располагаться в одной плоскости. Проверка правильности натяжения верёвок осуществляется при помощи уровня.

  back to menu ↑

Действие №3 Укладка плитки по границам участка

Выкладывание периметра участка

1

Плитку укладывают частями. Для этого всю площадь участка разбивают на несколько участков поменьше и их заполняют один за другим, поскольку так проще выдержать единый уровень укладки плитки.

2

Вначале ложится слой плитки по периметру участка. Каждая плитка выравнивается по ранее натянутым верёвкам.



Вначале плитка укладывается на своё место и слегка утрамбовывается при помощи киянки до высоты, обозначенной верёвкой

3

Непосредственно процесс укладки плитки очень прост. Для этого используется резиновая киянка.



Затем производится окончательная проверка ровности укладки при помощи строительного уровня

4

Если по высоте плитка не соответствует, её дополнительно утрамбовывают и снова проверяют строительным уровнем.

back to menu ↑

Действие №4 Заполнение локальных участков

Заполнение участка с рисунком

1

После того, как будет уложен периметр, плиткой заполняют пространство внутри него. Если при этом реализуется какой-то узор и применяется плитка разных цветов, то заполнение участка производится либо по цвету плитки, либо по элементам узора – как будет удобнее в той или иной ситуации.

2

Сам процесс укладки плитки аналогичен рассмотренному ранее (предварительная трамбовка, проверка уровнем, окончательная утрамбовка).

  back to menu ↑

Действие №5 Заполнение участков нестандартной формы

Резка плитки осуществляется при помощи болгарки с кругами для работы по бетону

1

Плитка имеет прямоугольную или квадратную форму. Но, как бы хорошо не был спланирован участок, не всегда получается угадать с размерами, чтобы уложить в него целое количество рядов плитки. Кроме того, участки со сложными рисунками в любом случае потребуют заполнения элементами, форма которых отличается от стандартной.

2

Заполнение небольших участков нестандартной формы потребует разрезания плитки на куски, способные заполнить пустоты, образовавшиеся по вышеуказанным причинам. Обычно, подобные ситуации возникают либо на границах участка, либо в каких-то сложных композициях в узорах.

Заполнение небольших участков разрезанной плиткой

  3Предварительно прямоугольные куски плитки необходимо разметить, чтобы они в точности соответствовали размерам заполняемых пустот.   back to menu ↑

Действие №6 Границы участка

Укладка щебня под бордюр

1

Обычно, границы участков, которые покрывают плиткой, отделывают бордюрами. В качестве бордюров могут выступать различные виды камня; бордюры, сделанные из того же материала, что и плитка; кирпич и т.д.

2

Бордюр необходимо поставить на прочную основу, в качестве которой используется щебень, на который сверху кладут строительный раствор.

  3

Также в качестве подложки под бордюр может применяться бетон.

После того, как будет уложен щебень с раствором, необходимо установить бордюр

4

Высота бордюра определятся его назначением. Если это ограничитель газона, он может находиться в один уровень с плиткой. В случае, если плиткой уложена пешеходная дорожка, желательно бордюр расположить немного выше уровня плитки.

back to menu ↑

Действие №7 Заполнение швов

Песок насыпают небольшим слоем сверху уложенной плитки

1

Плитку укладывают вплотную друг к дружке, однако, неровности в её изготовлении всё равно дают о себе знать. Чтобы решить эту проблему, пустоты между плитками рекомендуется заполнять каким-то наполнителем. Чаще всего в этой роли используется обыкновенный песок.

  2

Обычно, расход песка составляет 1-2 лопаты на 1 кв. м.

Далее песок равномерно распределяют по поверхности при помощи обычного веника

3

Песок заполняет все пустоты в швах, после чего его излишки удаляют.

Удаление производится при помощи струи воды из шланга

4

При этом песок немного проседает, но его излишки заполняют швы до самого верха.

В итоге получается примерно такая картина

5

Если песка будет не хватать для заполнения швов, процедуру повторяют. На этом процесс укладки тротуарной плитки можно считать законченным.

Внешний вид участка с уложенной плиткой

back to menu ↑

ВИДЕО: Укладка тротуарной плитки | Процесс

back to menu ↑

ФОТОГАЛЕРЕЯ

9.2 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Актуальность информации

9

Доступность применения

9

Раскрытие темы

9.5

Добавить свой отзыв

«Как правильно укладывать тротуарную плитку своими руками?» – Яндекс.Знатоки

Общие советы и правила, как класть тротуарную плитку правильно:

обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр. Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;

соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;

проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;

слой геотекстиля между грунтом и подушкой основания под плитку позволит избежать прорастания травы между элементами дорожки и их проседание;

Схема основания под тротуарную плитку с геотекстилем и без

монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;

основание под укладку тротуарной плитки должно быть идеально ровным. Песок, применяемый для засыпки не должен содержать глину или другие примеси;

выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

1 этап – Раскладка тротуарной плитки – схемы, узоры, рисунки

Для создания красивой дорожки из плитки нужно сделать правильный эскиз. Чертеж или схема укладки тротуарной плитки поможет не только визуализировать проект, но и рассчитать требуемое количество материала.

На выбор схемы укладки влияет форма (геометрия) плиток и запланированный дизайн раскладки.

2 этап – Подготовка материала и инструмента для укладки тротуарной плитки

Для работы потребуется: песок, цемент, плитка, бордюр. Из инструмента пригодится: капроновая нить, колышки, резиновый молоток, длинное правило, уровень, трамбовка, мастерок, веник. На случай подрезки нужна болгарка с диском для резки бетона. Удобная штука наколенники, ведь работа занимает много времени именно с упором на эти части тела.

3 этап – Разметка под укладку тротуарной плитки

Разметка участка заключается в определение контура будущей дорожки. Место по всему периметру обозначается колышками, между которыми натягивается капроновая нить. Ввиду того, что она служит ориентиром для выкладки плитки ее нужно натягивать строго по уровню.

4 этап – подготовка основания под тротуарную плитку

Для устройства основы нужно снять верхний слой дерна, выровнять ложе, полить водой и уплотнить его с помощью трамбовки. Плотный грунт в таких работах не нуждается. В почве встречаются камни, корни деревьев и кустарников – всё это следует удалить.

Получившееся ложе засыпается дренажным несущим слоем, например, щебнем или гравием высотой в 150-200 мм. Для автомобильной дорожки (площадки) толщина слоя увеличивается до 400 мм. Многие укладывают под гравий и на него геотекстиль, чтобы исключить вероятность размывания подушки грунтовыми водами. Сверху щебня засыпается 20 мм. песка, для выравнивания основания.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

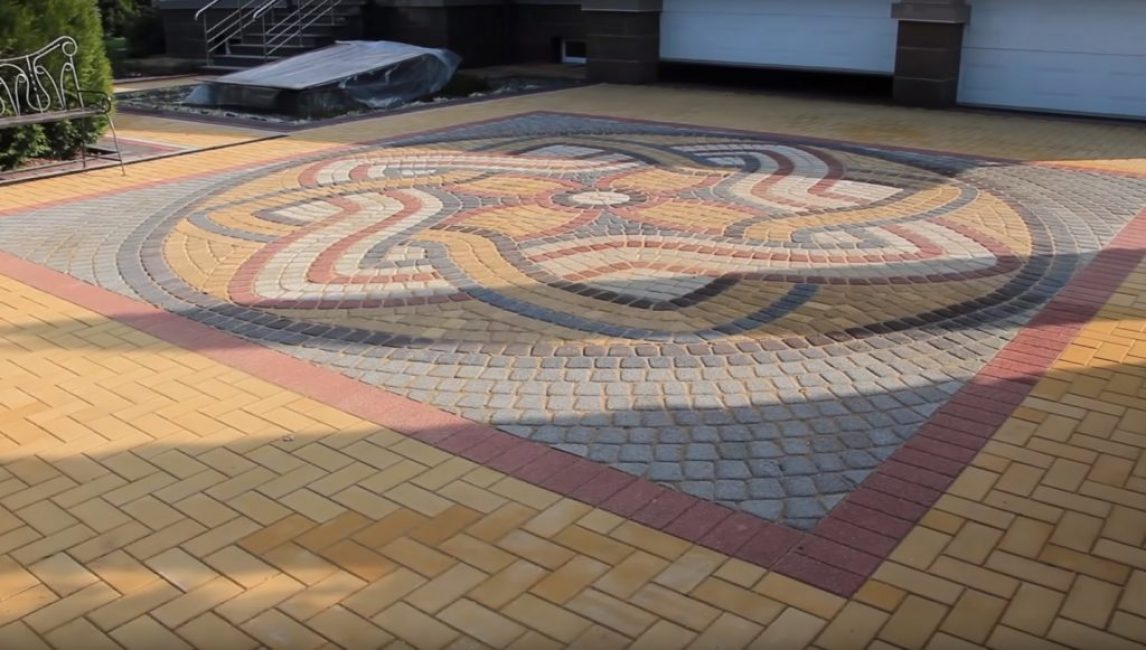

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).
