Если толщина монтируемых полистирольных матов недостаточная, то стыки целесообразно дополнительно промазать клеящим составом, что значительно улучшит фиксацию и сделает конструкцию более надежной.

Деревянный теплый пол с жидким теплоносителем

Чаще всего используется реечная система, при которой на перекрытия укладываются и крепятся ДСП-полосы, а оставшиеся зазоры используются для размещения алюминиевого профиля, являющегося основанием для расположения труб с тепловым носителем.

Теплый пол на деревянных перекладинах

Максимально удобной является укладка модульных полов на основе готовых элементов, изготавливаемых на основе ДСП и отличающихся наличием специальных пазов.

Выбор и установка коллектора

К категории наиболее бюджетных вариантов относятся коллекторы с запорными клапанами, но без настройки системы. Коллекторы из среднего ценового сегмента с регулирующими клапанами, позволяют корректировать расход воды в нагревательных петлях.

Самыми удобными являются автоматизированного типа коллекторы с сервоприводом и специальной смесительной системой.

Монтаж труб и заливка стяжки

Заливочная цемент-песчаная смесь с различными добавками используется в комплексе с арматурной системой.

После установки всех контуров проводится пневматическое тестирование на герметичность при помощи компрессора и опрессовки, а затем выполняется заливка стяжки.

От того, насколько качественно будет подготовлено основание под монтаж, напрямую зависит надежность, а также безопасность эксплуатации и долговечность обустраиваемой системы «тёплый пол».

Важно помнить, что первоначальный прогрев часто затягивается на несколько дней, а затем смонтированная система становится способной поддерживать необходимый температурный режим. Водяная система «теплый пол» несколько дороже в обустройстве, чем электрическая конструкция отопления, но ощутимо дешевле в процессе эксплуатации, поэтому пользуются неизменной популярностью.

Видео на тему

Инструкция по монтажу и Видео!

Водяной теплый пол своими руками

Водяной теплый пол сделанный своими руками под плитку или ламинат,  является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Содержание статьи

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
3. -деревянный — традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

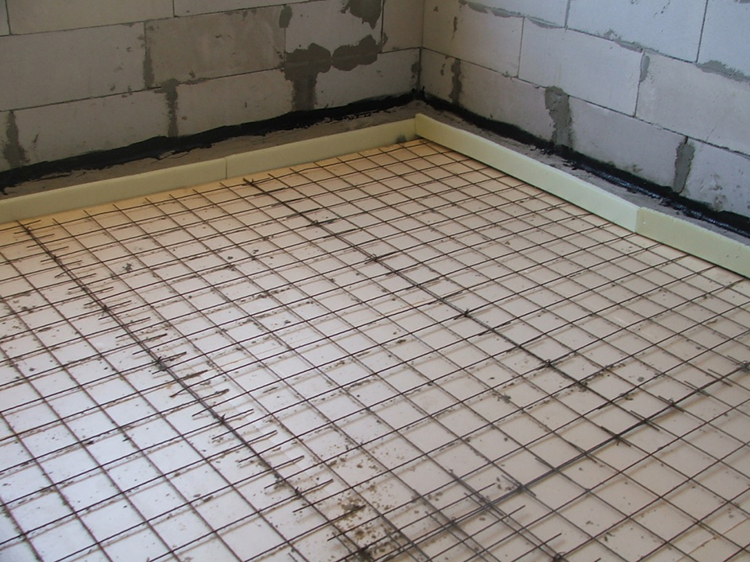

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

Укладка труб на водяной теплый пол со стяжкой

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео — укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

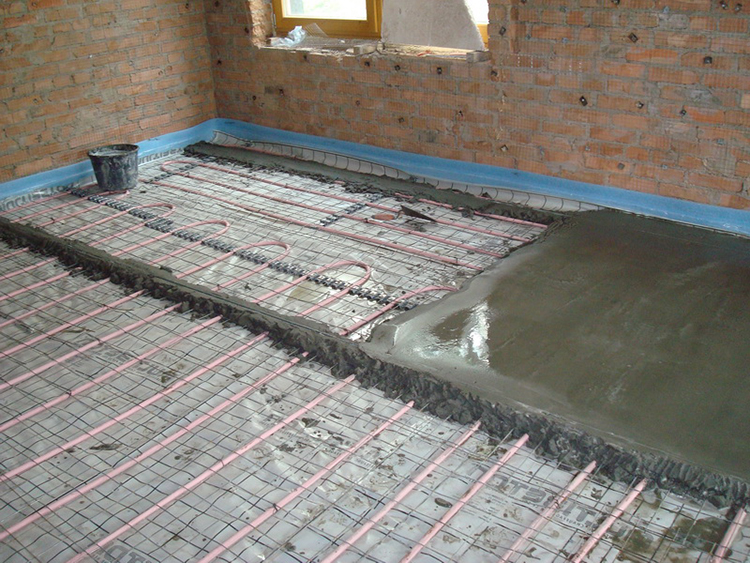

   Укладка цементной стяжки поверх труб теплого пола

6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

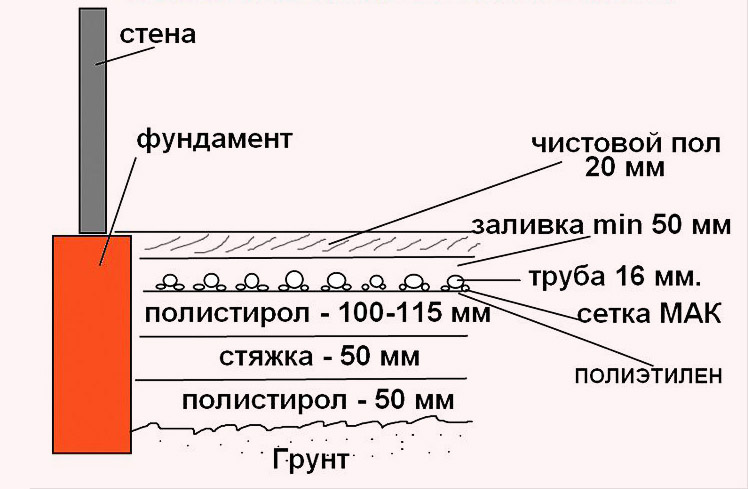

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,
2. Слой тепловой изоляции
3. Трубопровод из теплоносителя
4. Компенсационные пластины из алюминия
5. Плиты из полистирола с пазами под трубы
6. Перекрытие

Пол на полистирольных плитах

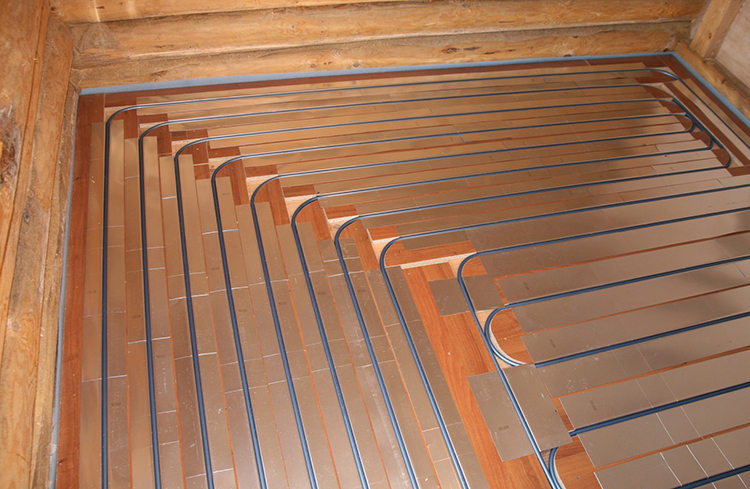

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео — монтаж водяного теплого пола

Водяной теплый пол под плитку

Эта система отопления состоит из многослойной конструкции, размещенной под напольным покрытием, источника горячей воды и распределительного оборудования, отвечающего за регулирование температуры. Такая система не только равномерно прогревает помещение по всему объему, но и поддерживает комфортную температуру самого материала. При этом вы сможете избавиться от лишних труб и радиаторов, которые обычно портят весь интерьер.

Содержание:

1. Установка теплого пола под плитку

2. Делаем проект и расчет

3. Способы укладки водяного пола под плитку

3.1 Пирог теплого пола со стяжкой
3.2 Настильная система
3.3 Укладка на лаги

4. Особенности устройства водяного теплого пола со стяжкой

4.1 Укладка пирога
4.2 Прокладка греющих контуров
4.3 Заливка стяжки

5. Укладка напольной плитки

Установка теплого пола под плитку

Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.

Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.

Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.

Делаем проект и расчет

Прежде чем закупать материалы и приступать непосредственно к укладке, обязательно нужно рассчитать основные параметры системы отопления, составить схему размещения оборудования и определить маршрут прохождения греющих контуров. Это поможет вам закупить необходимые комплектующие в требуемом объеме, облегчит монтаж и избавит от ошибок в работе.

Расчет мощности, количества труб и составление плана лучше доверить специалистам, которые не только учтут все особенности помещения и разрабатываемой системы отопления, но и подберут оборудование, оптимальное по цене и качеству.

Также можно воспользоваться специальными программами, которые выполняют все необходимые расчеты на основании введенных данных. Или вручную для каждого помещения нарисовать раскладку теплого пола.

При составлении плана стоит учитывать следующие нюансы:

• Греющий контур изготавливается только из цельных отрезков трубы, недопустимо использовать различные соединительные элементы. При этом трубопровод стараются не прокладывать в местах, где будет установлена мебель или бытовые приборы.

• Коллекторный шкаф, в котором будет находиться распределительный узел, размещают таким образом, чтобы трубы контуров были приблизительно одной длины (допустим разбег до 15 метров). При установке под ящиком обязательно оставляют свободное пространство достаточное для подвода всех трубопроводов.

• Длина одного контура не должна превышать 100 метров, чтобы в трубопроводе не возрастало гидравлическое сопротивление, негативно влияющее на эффективность системы.

• Расстояние между уложенными трубами варьируется в пределах 10-25 см. Нельзя укладывать трубопровод непосредственно возле стены, нужно отступить от нее на 20-30 см.

Укладка контура водяного теплого пола выполняться по следующим схемам.

В закрытых помещениях — ванных комнатах, санузлах и коридорах обычно укладывается «улитка», обеспечивающая равномерный прогрев всей поверхности пола. На кухнях и в комнатах, где более высокие теплопотери из-за наличия окон и балконов, предпочтительнее использовать схему укладки водяного теплого пола под плитку в виде «змейки».

Важно! Трубы, по которым проходит наиболее нагретый теплоноситель, необходимо укладывать на самых холодных участках.

После всех расчетов для теплого пола подбирается оборудование — коллекторная группа, теплоизоляционный материал, трубы греющего контура и т.д. Эти работы стоит также доверить профессионалам или обратиться за помощью к специалистам магазина, где приобретается все необходимое.

Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

• с укладкой бетонной стяжки — самый распространенный вариант;

• настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;

• укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура, их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины, которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.

Особенности устройства водяного теплого пола со стяжкой

При выборе этого способа укладки, стоит помнить что вес 1 м² многослойного пирога может достигать четверти тонны. Поэтому водяной теплый пол со стяжкой монтируется только при наличии крепкого основания.

В первую очередь подготавливается черновое основание — его очищают от старой стяжки и выравнивают. Если есть значительные дефекты, углубления и трещины заделывают ремонтным раствором. На несущественные шероховатости можно не обращать внимания.  Главное, при устройстве водяного теплого пола под плитку выровнять поверхность точно по уровню.

Также сразу рекомендуется установить коллекторный шкаф, в котором будет находиться распределительный узел. Эта система отвечает за распределение теплоносителя по контурам, а также позволяет регулировать его подачу и температуру.

Если есть возможность, шкаф с коллектором можно заглубить в стену, сделав под него нишу глубиной в 20-25 см.

Укладка пирога

Первым слоем обязательно укладывается гидроизоляция, предназначенная не только для защиты пирога от проникновения влаги от основания, но и предупреждения возможных протечек при аварии в системе отопления. Обычно используется самый практичный и недорогой материал — плотная полиэтиленовая пленка толщиной 0,2-0,5 мм. Укладывают ее внахлест с заступом на 10-15 см, полосами вдоль самой длинной стены. Стыки материала проклеивают скотчем. Также захватывают нижнюю часть стены, где пленка закрепляется с помощью строительного степлера.

Кроме того, по периметру помещения необходимо проложить демпферную ленту, которая будет компенсировать расширение стяжки при ее нагреве.

Следующий этап — укладка теплоизоляционного материала, в качестве которого могут использоваться:

• Пенополистирольные плиты. Имеют хорошую прочность и высокие теплоизоляционные свойства. Используются, если помещение находится над грунтом или неотапливаемым подвалом.

• Фольгированные подложки. Применяются в случае, когда нижнее помещение теплое.

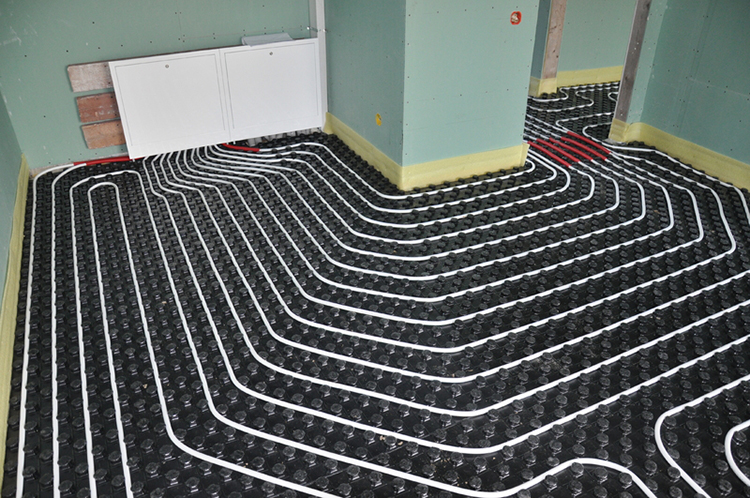

В большинстве случае для теплоизоляционного слоя выбирают плиты из пенополистирола. Они удобнее в укладке и имеют более длительный срок службы. Кроме того, сегодня предлагаются маты со специально сделанными бобышками, которые надежно фиксируют трубы контура без использования дополнительного крепежа.

Прокладка греющих контуров

Трубопровод укладывают в соответствии с выбранной схемой, начинают с самых холодных участков помещения.  При этом тщательно следят, чтобы трубы не перекручивались и не заламывались. Параллельно с укладкой выполняется фиксация контура. При этом не стоит закреплять трубы слишком жестко и чрезмерно затягивать крепежные элементы — это может привести к повреждению трубопровода.

После прокладки всех греющих контуров система обязательно проверяется на герметичность. Для этого все трубы подключают к распределительному узлу, наполняют водой и оставляют на сутки. Также стоит провести своеобразное тепловое испытание, пустив по контуру на 30 минут горячую воду температурой в 80-85°C.

Заливка стяжки

Технология заливки бетонной стяжки при установке теплого пола под плитку практически не отличается от стандартной процедуры закладки цементного раствора. Главное отличие на таких покрытиях формируют деформационный шов, компенсирующий тепловое расширение бетона. Делают его с помощью эластичной прокладки (например, той же демпферной ленты), устанавливающейся до закладки раствора.

Для изготовления стяжки можно использовать практически любой состав, характеристики которого при необходимости улучшают с помощью пластификаторов или специальных добавок.

Важно! Толщина слоя стяжки должна быть не менее 4 см. Плитку можно укладывать не раньше, чем раствор полностью просохнет. Для цементной стяжки время полного высыхания такого слоя составляет около 28 дней, для самонивелирующихся составов — срок указан на упаковке.




Укладка напольной плитки

Плитка укладывается при отключенной системе отопления в соответствии с технологией, рекомендуемой производителем. Для работ используется клей, предназначенный специально для теплых полов. Материал может выбрать любой, но лучше отдать предпочтение плитке с гладкой поверхностью, чтобы не снижать эффективность обогрева.




Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.




Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.




Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

1. Подготовка поверхности.
2. Установка коллектора.
3. Укладка гидроизоляции.
4. Монтаж теплоизоляции.
5. Монтаж креплений и трубопроводов.
6. Раскладка нагревательных контуров.
7. Подключение системы и ее тестирование.
8. Заливка стяжки пола.
9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.




Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.




В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.




Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.




Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.




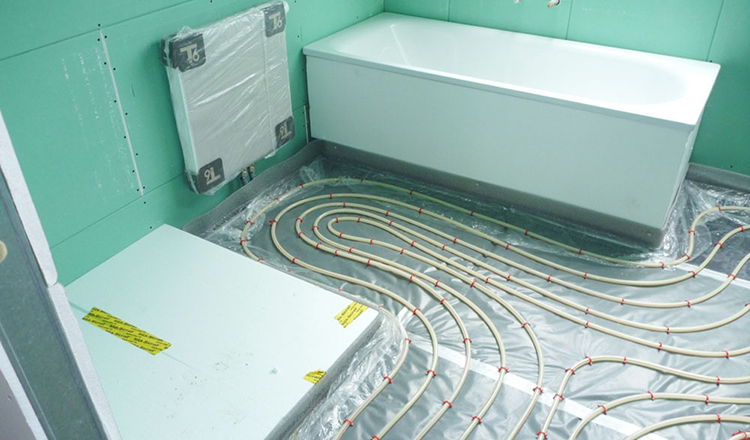

Монтаж водяного теплого пола под плитку

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф — где ему место?

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель — выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

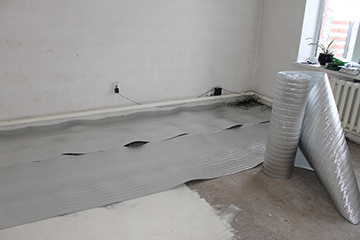

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

• Поверх расстилают для гидроизоляции полиэтиленовую пленку.
• Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней?

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

• Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
• Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

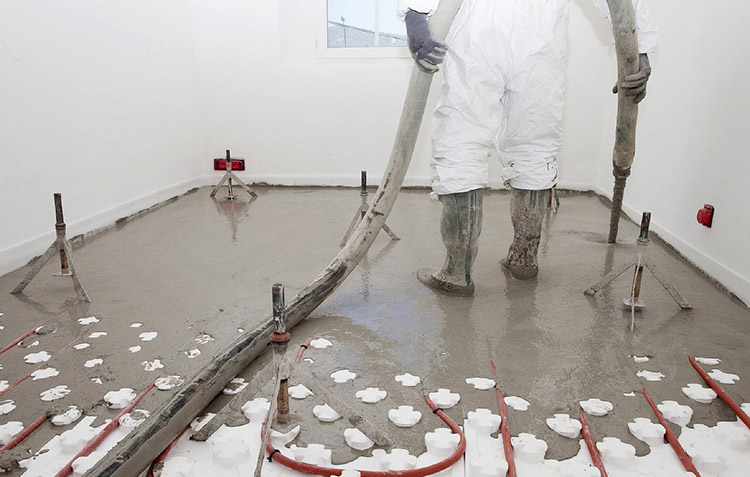

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты.
