При данных расчетах будут полезны математические формулы и таблица Брадиса со значениями градусов.

Угол ската: пример расчета

Рассмотрим на конкретных данных, как посчитать уклон.

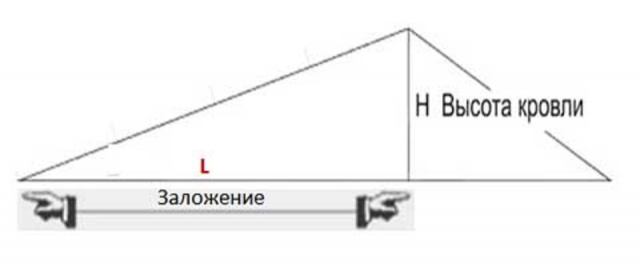

Путь исходные данные будут такими: высота крыши – 2 м, длина заложения – 4,5 м.

Тогда угол уклона:

Теперь умножим результат на 100%, получим

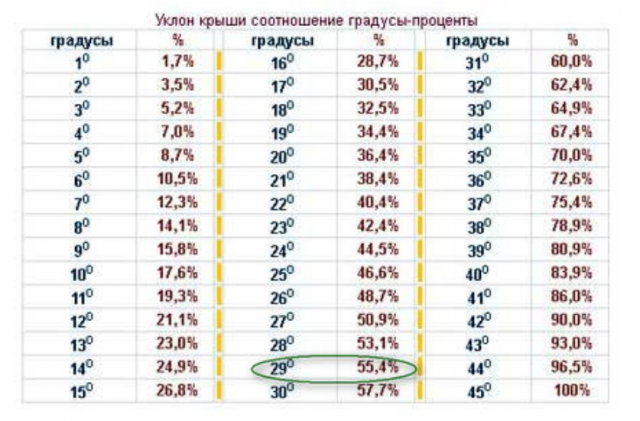

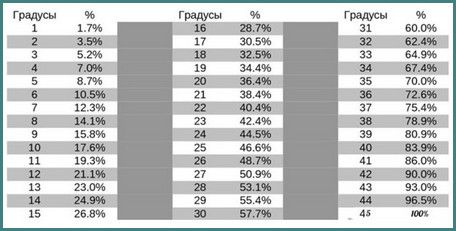

По таблице Брадиса переведем полученное значение из процентов в градусы, и получим ответ: 24 градуса.

Заключение

Как видно теперь монтаж кровли является делом ответственным и чрезвычайно важным. Грамотно рассчитанный угол ската крыши является показателем необходимым для надежности кровли и всего здания в целом. При этом он влияет на качество производимых работ, на срок эксплуатации крыши.

Важно правильно рассчитать значение, определиться с подходящей конструкцией крыши, выбрать для этого уместный материал. Ну и конечно опытные ответственные мастера, и материальная база дополнят картину успешного строительства.

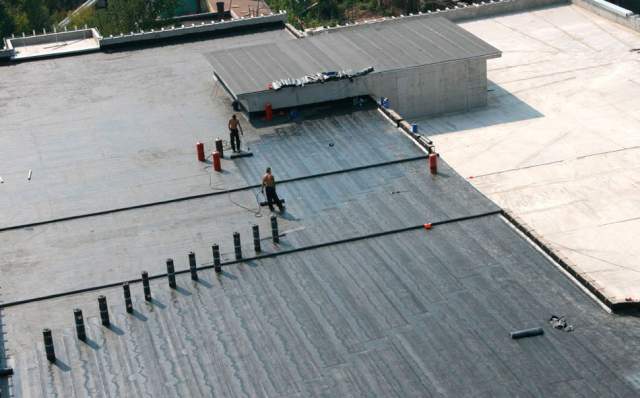

Минимальный уклон плоской кровли снип

Уклон плоской кровли по СНиП

У плоской кровли, которая возведена согласно требованиям строительных норм и правил, всегда есть небольшой уклон. Если он минимальный – неопытный наблюдатель не заметит. Но если уклона нет вообще – это будет видно сразу. Дело в том, что при отсутствии хотя бы некоторого наклона конструкции на ней станет обязательно собираться дождевая или талая вода.

Даже если поверхность плоской кровли создана идеально ровной, и, казалось бы, ни о каких лужах не может быть и речи, реальность иная. Под воздействием ветра, солнечного излучения, дождей различной кислотности, перепадов температур кровля со временем деформируется, на ней образуются зоны, в которых может задерживаться вода или грязь, приносимая ветром. Если же имеется минимальный уклон, шансов на то, что на крыше будет надолго задерживаться вода или снег, значительно меньше.

Какой смысл в уклоне

Казалось бы, что рано или поздно снег, задержавшийся на крыше, растает, а вода или высохнет, или с ней справится система водоотвода. Опыт, который в конечном итоге вылился в рекомендации Строительных норм и правил, говорит о противоположном. Вода имеет свойство разнообразными методами разрушать конструкцию кровли.

Во-первых, вода на крыше не бывает полностью дистиллированной, ее химический анализ покажет наличие растворенного кислорода и целой гаммы веществ, которые будут активно разрушать материал крыши. Во-вторых, в холодное время года вода может несколько раз в сутки менять агрегатное состояние. Кроме прочего, это еще и изменение объема, несущее в себе мощную разрушительную силу.

Уклон плоской кровли нужен еще и для того, чтобы на ней не скапливалась пыль. Многие видели растительность на крышах жилых и производственных зданий. Казалось бы, откуда там взяться траве и деревьям? Но ветер, вода и солнце делают свое дело неуклонно. А корни растений, как известно, способны разрушить даже очень крепкие материалы.

В чем измеряется и чем определяется уклон

Параметры плоской кровли, в перечень которых входит и минимальный уклон, регулируются сводом правил СП 17.13330.2011 СНиП II-26-76. Столь сложный в обозначении документ проще различать по названию. Называется он «Свод правил кровли», или же Theroofs на английском языке.

Область действия документа – проектирование кровель с применением рулонных, битумных и других кровельных материалов, нескольких видов черепицы, шифера и плиток, стального оцинкованного и медного листа, профилированного листа, алюминиевых, цинк-титановых и прочих конструкций.

Прежде чем рассмотреть таблицу, имеющуюся в своде правил, следует уточнить, что уклон плоской кровли может измеряться или в градусах, или в процентах. Существуют еще и относительные единицы вида 10/12, но они применяются редко.

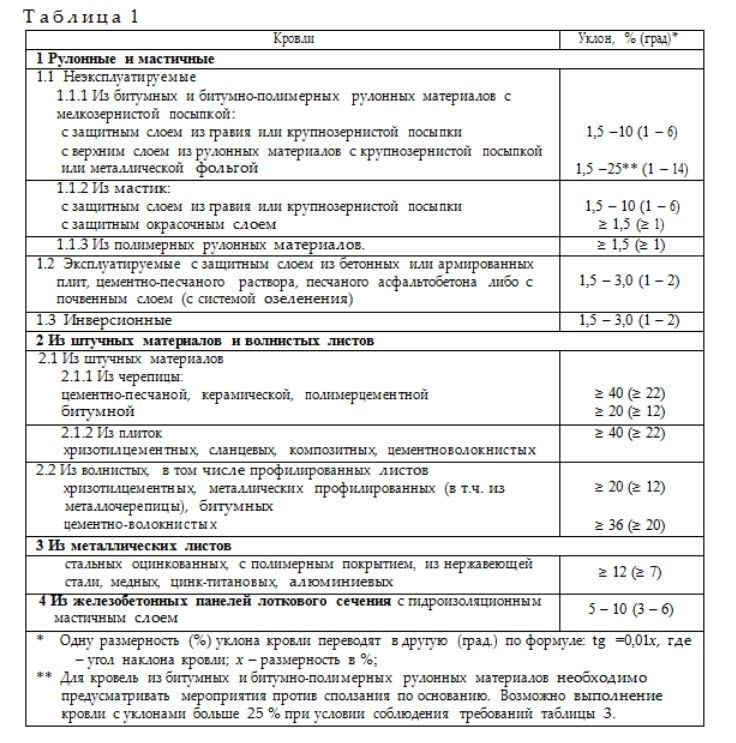

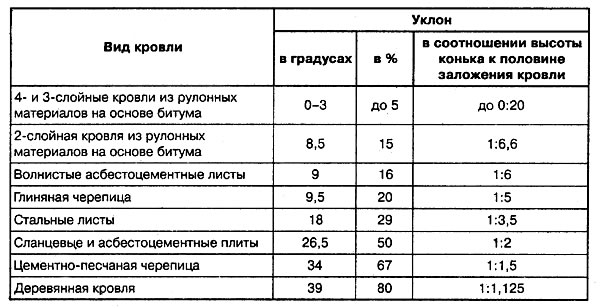

Таблица, регламентирующая уклон

В пункте 4.3. упомянутого выше свода правил размещена таблица, в которой прописаны нормы, определяющие уклон плоской кровли, то есть его минимальный размер. Значения зависят от вида материалов, применяемых для обустройства крыши, а также от некоторых других факторов.

Итак, если кровля обустраиваться из рулонных материалов или из мастик на основе битума, она должна быть наклонена в пределах от 1° до 6° (1,5-10%), если сверху насыпан гравий или другие крупнозернистые вещества. Если верхний слой – фольга, уклон плоской кровли варьируется в пределах от 1° до 16° (1,5-25%).

При употреблении полимерных рулонных материалов уклон не должен превышать 1° (1,5%) без защитного слоя и 2° (3%) с защитным слоем.

Совсем другие значения предусмотрены для штучных материалов, металлических листов и бетонных конструкций. Для черепицы и шифера наклон плоской кровли по минимуму составляет от 12° (20%) до 22° (40%). Металлические листы могут размещаться минимум под 7° (12%), лотки из железобетона – 3°-6° (5-10%).

Нормы допускают применение значительных уклонов, но при этом требуется соблюдение некоторых дополнительных требований.

Как создают уклоны

Процесс создания уклонов кровли принято называть разуклонкой. В этом процессе применяют:

• сыпучие материалы, в частности перлит и керамзит;
• легкие бетонные составы на основе тех же перлита и керамзита;
• легкие бетонные составы на основе полимерных материалов;
• утеплительные материалы.

Какой материал будет применен, зависит от конструкции здания, от требуемого уклона и от некоторых других факторов. К примеру, легкие бетоны в некоторых случаях могут оказаться слишком тяжелыми, создающими существенную нагрузку. С другой стороны, при использовании сыпучих материалов создать большой угол невозможно. В общем, у разных материалов есть свои достоинства, недостатки и сфера применения.

Уклон плоской кровли поможет уберечь конструкцию от преждевременного разрушения, значительно продлить ее срок службы и сделать уход более простым.

Какой минимальный уклон плоской кровли

При строительстве крыш хозяйственных и промышленных зданий необходимо делать хотя бы минимальный уклон кровли. Абсолютно плоская и ровная крыша неэффективна в качестве отведения воды. Атмосферные осадки задерживаются на крыше, а со временем появляются области застоя, высыхающие лишь в сильную жару. Со стороны такая крыша выглядит плоской, как на фото, но при этом эффективность отведения повышается, а соответственно, увеличивается срок службы кровельного покрытия.

Почему необходимо сделать уклон

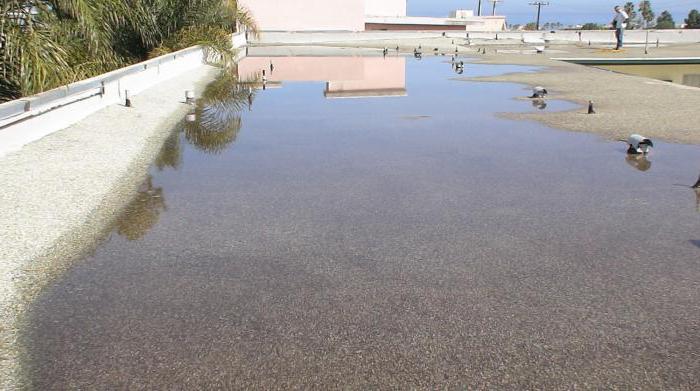

Образование зон застоя вредно для кровельного материала. В холодную пору года вода постоянно замерзает и тает, из-за этого кровельный материал разрушается, и создаются все условия для возникновения коррозии.

Кроме того, в зонах застоя образуется аналог почвы, где могут прорастать принесенные ветром семена растений. В результате однажды можно обнаружить на крыше растение, проросшее сквозь кровлю. Чтобы избежать данных неприятностей, необходимо сделать разуклонку. Делают разуклонку еще во время строительства плоской крыши. Минимальный уклон плоской кровли СНИП должен составлять 1-4 градуса. Обычно такого уклона достаточно для того, чтобы отвод талой и дождевой воды с крыши был эффективным. Данный угол, под которым плоскость крыши направлена к горизонтали, называют уклоном. Работы, с помощью которых можно создать данный угол, называют разуклонкой.

Уклон плоской кровли в процентах должен составлять 1,7-7%.

Варианты разуклонки кровли

Для создания наружного водоотвода используются водосточные трубы, к которым предъявляются следующие требования:

• подвесные желоба нельзя ставить на скатах, которые выполнены под углом меньше 15 градусов;
• борта желобов должны иметь высоту 120мм;
• наклон вдоль оси желобов должен превышать два градуса;
• расстояние между водосточными трубами не должно быть больше 24м;
• поперечное сечение трубы определяют, исходя из того, что на один «квадрат» площади крыши должно приходиться полтора квадратных сантиметра трубы.

Наружные водостоки рекомендуется использовать в том случае, когда вероятность образования льда в водостоке небольшая.

В областях с холодными зимами лучше делать внутренние водостоки. Внутренняя водосточная система состоит из отводной трубы, выпуска, вертикального стояка и водоприемной воронки. Отвод воды нужно осуществлять в ливневую канализацию. Водоприемные воронки в таких водостоках следует делать параллельно коньку. Вдоль наружных стен стояки или воронки ставить нельзя, так как стены могут промерзнуть. Прочитайте также: «Протечка кровли в многоквартирном доме: причины возникновения «.

Таким образом, уклон должен быть у любой крыши, даже плоской. Если уклон не сделать, и крыша будет идеально плоской и ровной, то на ней будет собираться вода. Соответственно, кровельное покрытие вскоре начнет разрушаться. Поэтому у любой крыши должен быть уклон, для плоских крыш он должен быть равен 1-4 градусам. Сделать уклон можно несколькими способами, каждый из которых имеет свои преимущества и недостатки. Если есть сомнения в том, что получится сделать разуклонку правильно, лучше обратиться к специалистам. Грамотно выполненная разуклонка поможет избежать главной проблемы плоских крыш – плохого отведения талой и дождевой воды, и продлить жизнь кровельному покрытию. Прочитайте также: «Минимальный угол наклона крыши и материал кровли «.

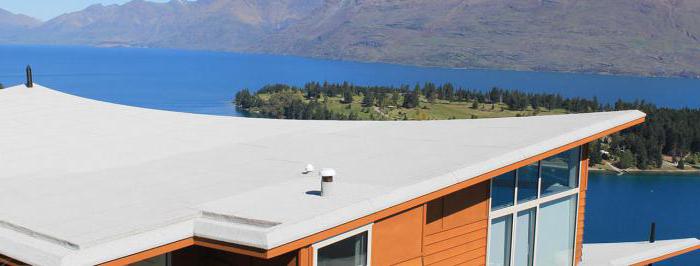

Уклон плоской кровли

Идеально плоской крыша не может быть по своему определению. Иначе, она будет скапливать дождевую и талую воду, что приведет ее к скорейшему износу. А потому согласно общепринятым нормам плоская кровля имеет уклон от 1до 11.5 градусов. При этом среднее значение колеблется в районе 1-5 градусов, что на практике составляет 1.5 и более сантиметров уклона на один метр.

Как рассчитать угол наклона

Для того чтобы узнать угол наклона кровли, необходимо:

• Знать высоту парапета.
• Знать толщину кровельного пирога.
• Знать точное местонахождение водоприемной воронки.

В качестве примера возьмем высоту парапета 500 мм; толщина кровельного пирога без учета слоя уклонообразования 250 мм, при этом 50 мм парапета должно остаться сверху, над плоскостью крыши; водоприемная воронка располагается в 5 метрах от одного из парапетов. Таким образом, 500–250–50=200 – это толщина уклонообразующего материала у парапета. Воронка находится в 5 метрах, значит, за эти 5 метров нам нужно выйти в ноль: 200/5=40. Таким образом, уклон кровли будет составлять 4 сантиметра на один метр или 4%. При минимальном значении в 1.5% – это достаточный уровень.

Но специалисты рекомендуют выводить уклон не в ноль, а оставить небольшой запас, хотя бы в 2 сантиметра. Таким образом, 200-20=180. 180/5=36. Шаг уклона в этом случае будет составлять 3.6 сантиметра на один метр.

Если считаете такой уклон слишком большим, его можно уменьшить до минимального – 1.5%. Значит, если от воронки до парапета 5 метров, и мы будем каждый метр подниматься на 1.5 сантиметра, то толщина уклонообразующего слоя у парапета составит 5*1.5+2=9.5 сантиметров.

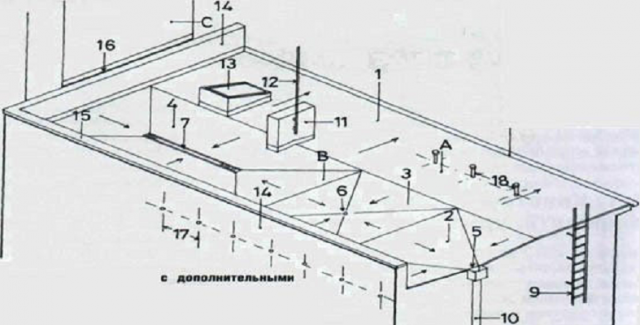

При условии расположения водоприемной воронки не снаружи, а внутри крыши есть два варианта организации уклона:

1. Образование круговой системы. То есть, сделать наклон таким образом, чтобы вода равномерно стекала по всей площади кровли.

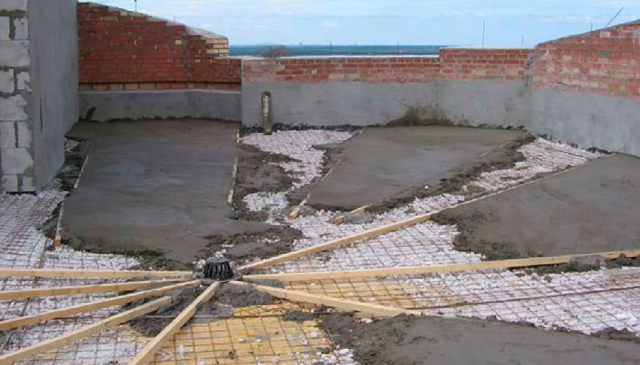

2. Образование косынок. Расчертить крышу от воронки наподобие конверта. Так, создаются импровизированные водосточные желоба.

Отметим, что при расположении двух и более водоприемных воронок, уклон крыши организуется исключительно по второму варианту .

Чтобы удобно было размечать будущую стяжку, понадобится лазерный уровень. Лазер наводят на приемлемый уровень толщины парапета, в нашем случае это 200 мм, и строительным карандашом проводят линию по периметру всей кровли. За отсутствием лазерного уровня можно воспользоваться обычным, или гидравлическим. Тогда мы находим толщину парапета в одном месте и, приставляя уровень, рисуем линию по всему периметру. Проверить, чтобы линия не уползла вверх или вниз можно с помощью гидроуровня.

Далее от парапета к воронке натягивается шнурка. По шнурке можно выставить маячки, так работать будет удобней. Если разуклонка происходит при помощи образования косынок – шнурка обязательно натягивается по их границе.

Разуклонка кровли полистиролбетоном

Полистиролбетон представляет собой разновидность легкого бетона, изготавливаемого из цемента, воды, минерального наполнителя и всевозможных дополнительных добавок. В целях утяжеления допустимо добавление песка. Чтобы произвести полистиролбетон в домашних условиях, понадобится:

• Бетономешалка. Специалисты используют специальный агрегат, позволяющий подавать бетон через шланг сразу на крышу.
• Цемент 500 марки.
• Полистироловая крошка. Изготавливается из бракованных плит полистирола.
• Вода.
• Жидкое мыло.
• Песок.

Изготавливается из расчета: 2 лопаты цемента, лопата песка, 5 десятилитровых ведер полистироловой окрошки, 50 грамм жидкого мыла, вода, до достижения смесью желаемой консистенции. Бетон должен быть не жидким и не слишком сухим.

Порядок работ следующий:

• Создание разметки на крыше. Используют брус или маячки. Учтите, что брус впоследствии необходимо вовремя доставать. То есть, когда один участок залит, и раствор уже застыл, брус убирают, чтобы он не мешал заливать соседний участок. Шнурка в данном случае – слабый помощник. От бетона она намокнет и просядет.
• Для создания уклона плоской кровли получившуюся смесь необходимо доставить наверх. Советуем Вам заранее позаботиться о создании лебедки. Так поднимать бетон будет проще. Еще лучше, занести изначально на крышу весь материал, а также доставить туда бетономешалку. Это значительно упростит произведение работ по разуклонке.
• Полистиролбетон стягивают по маячкам при помощи правила. Желательно, оставить как можно меньше неровностей, впоследствии по бетону будет укладываться утеплитель. Раствор застывает за сутки, и по нему уже можно свободно передвигаться.
• По уклонообразующему слою укладывают утеплитель, а затем фиксируют все цементно-песчаной стяжкой, для которой обязательно укладывают арматурную сетку. Толщина стяжка примерно 6 сантиметров.

Полистиролбетон используют как на железобетонных основаниях, так и на основаниях из профилированных листов.

К преимуществам этого материала относят:

• Недорогая стоимость.
• Хорошие теплоизоляционные характеристики.

• Сложность монтажа при условии самостоятельного выполнения работ.

Разуклонка керамзитом

Создание минимального уклона плоской кровли допустимо при использовании керамзита. Его получают при обжигании глинистого сланца. Керамзит укладывают как на основание из железобетонных плит или профнастила, так и на утеплитель.

Порядок работ следующий:

• Создание разметки на крыше. Для этого можно использовать деревянный брус, металлопрофиль или просто шнурку. С брусом и профилем работать удобней, но ближе к окончанию работ их нужно достать, а образовавшиеся ямы заровнять. При использовании шнурки этого делать не нужно.
• Засыпка керамзита. Чтобы облегчить этот процесс можно заказать манипулятор, который доставит керамзит прямо на кровлю. Иначе вручную материал носить придется очень долго.
• Выравнивание по маячкам. Выравнивают с помощью правила. Для удобства можно смастерить деревянное правило с ручкой, по принципу граблей, только вместо зубьев – ровный, широкий брус. Керамзит стягивается от парапета в сторону воронки. Если материала оказалось слишком много, его можно растянуть к краям парапета, чтобы обеспечить хороший сток воды.
• Чтобы зафиксировать керамзит в нужном положении его поливают цементным молочком. Приготавливают из цемента и воды, с расчетом 200 кг цемента на 1 кубический метр керамзита. Консистенция молочка должна быть достаточной для того, чтобы оно пролилось до основания, но в тоже время нельзя допускать затапливания.

Фиксация керамзита не обязательна, но желательна, так как в процессе монтажа кровли по нему часто придется ходить, нарушая при этом созданный уровень.

• Демонтаж разметки. Если использовался брус, или металлопрофиль – засыпают впадины.
• Далее необходимо полноценно зафиксировать уклон цементно-песчаной стяжкой, толщиной примерно 6 сантиметров. Также как и в предыдущем случае для нее обязательно укладывают арматурную сетку.

• Низкая стоимость. Даже ниже, чем при использовании полистиролбетона.
• Удобство создания уклона плоской кровли по СНиП. Керамзит легкий, растаскивать его удобно, излишки снимать с крыши не нужно. Единственная проблема – доставить материал на кровлю.
• Хорошие теплоизоляционные характеристики.

• Цементное молочко, как и иные фиксирующие растворы не в состоянии на 100% обеспечить сохранность уровня керамзита.
• Если в процессе монтажа пойдет дождь – это может стать большой проблемой. Из-под керамзита влагу не выгонишь, значит, придется ждать, пока все не просохнет.

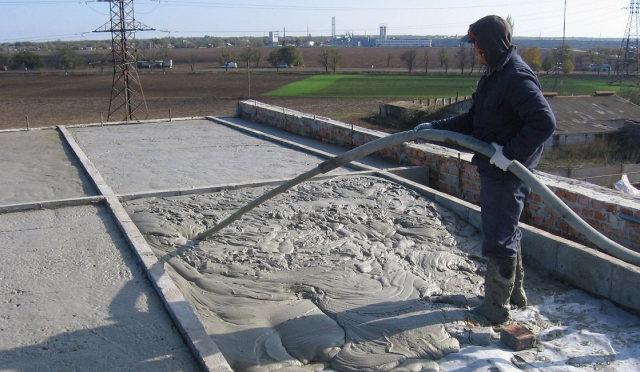

Разуклонка керамзитобетоном

Еще один популярный материал, для создания уклона плоской кровли по СНиП – керамзитобетон.

Для его приготовления понадобится:

Изготавливается по пропорции: одна лопата цемента, две лопаты песка, три лопаты керамзита. Вода добавляется до достижения раствором необходимой консистенции.

Порядок работ ровно тот же что и в случае с полистиролбетоном:

• Разметка.
• Доставка раствора на крышу.
• Растягивание по уровню.
• Укладка утеплителя и формирование фиксирующей стяжки.

• Низкая стоимость. Сравнима с полистиролбетоном.
• Хорошая теплоизоляция.

• Очень сложный монтаж при самостоятельном проведении работ. Главная проблема заключается в доставке бетона на крышу.

Разуклонка утеплителем

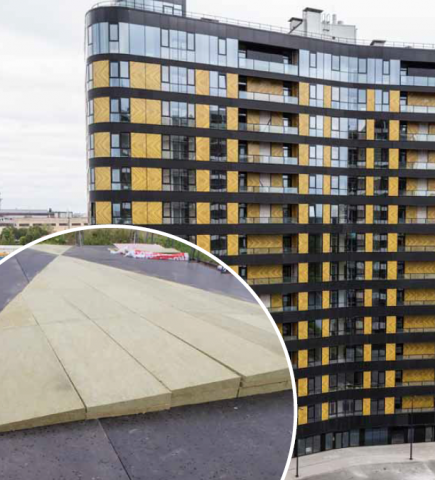

Специально для плоских крыш выпускают клиновидный утеплитель. Изготавливается в виде минеральной ваты и экструзионного пенополистирола.

Для создания основного уклона используются три основных элемента:

• Плиты типа А, создающие небольшой уклон.
• Плиты типа В, дополняющие плиты А.
• Доборные плиты, необходимые для поднятия высоты.

Порядок работ следующий:

• Разметка не нужна, поэтому после укладки пароизоляционной пленки переходят сразу к установке плит. Начинают с самой нижней точки, первым рядом укладывают плиты типа А.
• За первым рядом укладывают плиты типа В.
• Затем укладывают доборные плиты, толщиной 40 мм и на них плиты А.
• Вновь доборные плиты толщиной 40 мм и плиты В. Данные операции повторяются до достижения парапета. При этомплоская кровля имеет уклон 1.7%.
• При необходимости механического крепежа используют специальные дюбеля «грибы». Средний расход – два дюбеля на один лист.
• Поверх данной разуклонки укладывается еще один слой утеплителя для равномерного распределения нагрузки.

Для создания контруклона по получившемуся водосточному желобу используют:

Контруклон выполняют в виде ромба, с последовательной укладкой листов J и Кпараллельно его линиям.

• Простой и быстрый монтаж.

• Большая стоимость клиновидного утеплителя.

Минимальный и максимальный уклон плоских кровель по СНиП

Чтобы кровля служила долгое время и была безопасной в ходе всего периода эксплуатации, необходимо заранее подготовить качественный проект. Также не стоит забывать и про материалы, на которых уж точно не следует экономить, чтобы не пришлось переплачивать, как в одной известной поговорке. Они должны не только соответствовать климатическим условиям проживания, но и выгодно подчеркивать архитектурные особенности частного дома. Ведь дизайн никто не отменял! Но, помимо этого, нужно учитывать и уклон плоских кровель. Это такой же важный этап, как выбор и расчет стропил, утеплителя.

Эффективность эксплуатации крыши находится в непосредственной зависимости от ее наклона. А при расчете этого параметра необходимо учитывать регион проживания, для чего именно строится чердак и используемые материалы кровли.

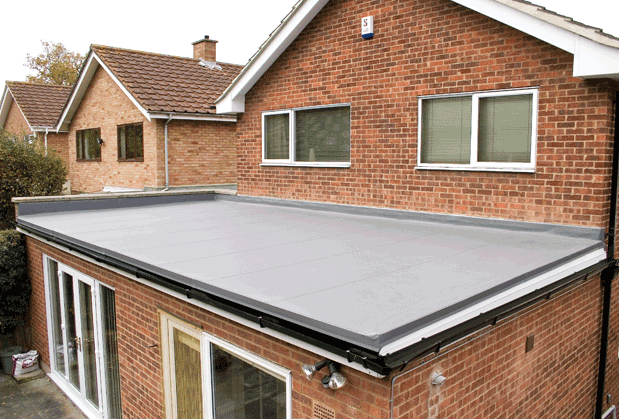

Достоинство плоских кровель

Несмотря на то что при строительстве частных домов плоские крыши делаются в единичных случаях, они имеют ряд преимуществ. И прежде всего – низкая стоимость работ, поскольку тратится меньшее количество строительного материала в сравнении с возведением скатных крыш. Их монтаж не так сложен, как может показаться. Также плоская кровля легка в обслуживании и ремонте.

При необходимости крыша может выступать в качестве дополнительной площадки. На ней можно устроить небольшой бассейн или же детский уголок. Кроме того, небольшой уклон плоских кровель позволит установить какое-либо оборудование, зачастую это кондиционеры.

Неоценимые преимущества плоской крыши делают ее востребованной не только за границей, но и на территории России. Это вопреки, казалось бы, непривлекательному дизайну. В настоящее время набирает популярность инверсионный тип кровли. Но речь пойдет не об этом. Для начала стоит понять, нужно ли делать уклон.

Необходимость в уклоне плоских кровель

Многие здания делаются с плоской крышей. Однако она не совсем такова и имеет небольшой уклон, поскольку это прописано в требованиях СНиПа и продиктовано жизненной необходимостью. Ведь в отсутствии уклона на крыше непременно со временем начнет скапливаться дождевая либо талая вода.

Даже если поверхность крыши будет идеально плоской, и ни о каких лужах не должно быть и речи, реальность показывает обратное. В ход идут разные природные факторы:

• воздействие ветра;
• солнечное излучение;
• осадки;
• перепады температуры и прочие.

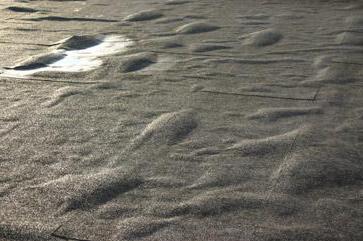

В результате всего этого с течением времени кровля начинает деформироваться. Соответственно, образуются места, в которых начнет скапливаться влага и грязь, надуваемые ветром. При наличии хоть какого-нибудь уклона плоских кровель такая вероятность минимальна.

Каковы последствия?

Казалось бы, что страшного может случиться из-за воды? Каждый знает, что она является основой жизни всего сущего на земле. Однако эта стихия может с легкостью разрушать практически что угодно разными способами.

А раз речь идет о воде, которая обычно скапливается на крыше, то ее химический состав содержит самые разные вещества. Вот они-то пагубно влияют на кровельный материал. А в зимнее время жидкость вообще переходит в твердое состояние – вот где сокрыта мощная сокрушительная сила! И если есть хоть какой-нибудь минимальный уклон плоской кровли – самого плохого можно избежать.

Многие замечали, как на крышах цветет растительность – ветер наряду с солнцем и водой делают свое дело. А как известно, корневая система растений — довольно сильный орган, который способен разрушить практический любой прочный материал. Со временем, конечно, но легче от этого не становится.

Обозначение уклона

Все параметры плоской крыши, включая и уклон, регламентируются документом СП 17.13330 СНиП II-26-76, который именуется «Свод правил кровли. The roofs» (в переводе с англ. the roofs – крыши). Данный документ распространяется на проектирование кровель практически из любого материала:

• битумных и рулонных;
• шиферных;
• из черепицы;
• профилированных, оцинкованных, стальных, из медного листа;
• алюминиевых, цинк-титановых и другие подобных конструкций.

Величина наклона ската относительно уровня горизонта, именуемая уклоном кровли, может обозначаться по-разному. На практике обычно указывается ее значение в градусах, что удобнее.

Однако в документациях можно встретить написание уклона плоской кровли в процентах. При этом между этими обозначениями есть существенные различия. 1 градус приравнивается к 1,7%. 31 градус будет равняться уже 60%. В связи с этим важно знать такие соотношения, чтобы не ошибиться при проведении расчетов.

О чем следует знать?

Делая уклон крыши, стоит ясно понимать цель данного процесса. Возможно, необходима защита от губительного воздействия внешних природных факторов. В некоторых случаях уклон крыши зависит от архитектурных особенностей окружающий зданий, и нет желания сильно выделяться на их фоне. Также имеет значение используемый материал, так как для каждого существуют свои показатели, которые допустимы при установке.

Но с особым вниманием следует отнестись к ветровым нагрузкам. При максимальном уклоне плоской кровли крыша будет выполнять функцию паруса, что не есть хорошо. С другой стороны, на такой кровле не будут скапливаться осадки. Ни капли дождя, ни снег долго не задержатся на такой поверхности.

Также имеет значение область применения чердака. Для обустройства мансарды крутые уклоны лучше не делать. И в любом случае финансовые возможности тоже вносят свои коррективы. При необходимости возводить крышу под углом 45 или больше градусов не избежать увеличения трат на кровельные материалы. В зависимости от этого и подбирается величина угла уклона.

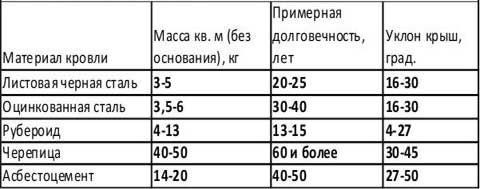

Зависимость материала кровли от степени уклона

Помимо того что устройство уклона плоской кровли находится в непосредственной зависимости от типа используемого материала, так еще этот параметр влияет на количество теплоизоляционных средств. Если, к примеру, угол ската небольшой, то теплоизоляции потребуется больше, поскольку влага с пологой крыши уходить сильно не торопится.

Для обустройства крыши используют разные материалы. Это и шифер (асбестоцементные, целлюлозно-битумные листы), металлочерепица, рубероид и прочие варианты. Рассмотрим наиболее распространенные.

Металлочерепица

Этот материал обладает немалым весом, если сравнивать его с другими аналогами. Поэтому важно правильно рассчитать уклон кровли. В особенности это критично для районов с частыми и сильными ветрами и ураганами. В этом случае угол уклона должен быть максимально низким.

Если выбрать слишком большой уклон плоской кровли, она вздуется, что повлечет за собой увеличение нагрузки на несущую конструкцию. В результате крыша может разрушиться раньше времени.

Как правило, для такой кровли оптимальным углом уклона будет значение 27 градусов. Тогда крыша надежным образом будет защищать дом от попадания влаги. Минимальное значение – это 14 градусов. При использовании мягкого материала угол уклона можно снизить до 11 градусов. Только крыша в этом случае нуждается в дополнительной обрешетке.

Профнастил

Данный материал считается самым ходовым для строительства крыши. Он имеет небольшой вес, но в то же время достаточно прочен, чтобы соответствовать многим требованиям владельцев недвижимости. Проводить монтаж не составляет особого труда, и можно справиться своими силами, заручившись поддержкой своих близких.

Что касается требований по уклону плоской кровли, СП 17.13330.2011 (свод правил) допускает возводить крышу из профнастила с углом не менее 8 градусов и с шагом обрешетки 40 см (марка H-60, H-75). Однако материал марок С-8, С-10, С-20 и С-21 допускает угол уклона не более 15 градусов. Шаг обрешетки при этом составляет от 5,0 до 6,5 см, но иногда используется сплошная конструкция.

Тем не менее показатель в 8° – это минимальное значение, которое подходит крышам хозяйственных или производственных зданий. У жилых построек минимальный порог составляет 10°. А вот что касается максимального показателя наклона, то особых ограничений не существует. Для данного материала можно строить крыши хоть с уклоном 70°, хоть большим углом.

Оптимальным же значением уклона кровли плоской (нормы при этом будут соблюдены) будет 20°, что позволит своевременно сходить снегу и воде. Тогда не потребуется сильно больших вложений, и кровлю можно стелить в два слоя. За счет этого риск просачивания влаги через крепежные элементы будет сведен к минимуму.

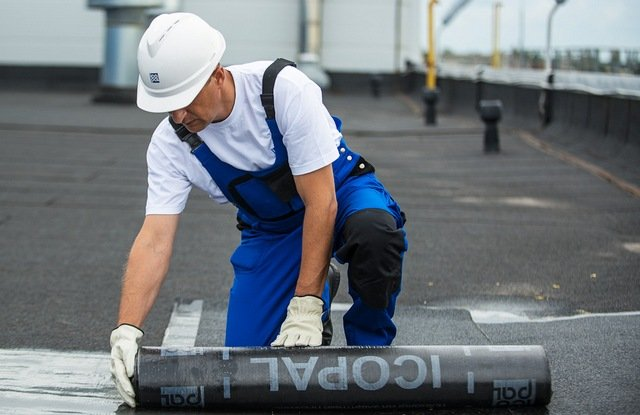

Мягкая кровля

Здесь тоже существуют свои значения угла наклона, если в расчет взять рулонные кровельные материалы (наподобие рубероида, ондулина) или современные полимерные (мембранные) изделия. Как правило, значение угла наклона лежит в пределах 2-15°. Более точные показатели зависят от количества укладываемых слоев.

При необходимости настила двухслойной кровли значение угла составляет 13-15°. Наклон трехслойного покрытия будет уже меньшим – в диапазоне от 3 до 5°. При использовании современного мембранного материала порог и того ниже – всего 2-5°.

Иными словами, владелец недвижимости сам выбирает уклон плоской кровли; СНиП (строительные нормы и правила) при этом не нарушаются. Однако следует учитывать тот факт, что крыша должна выдерживать нагрузки, носящие не только временный, но и постоянный характер. К первым относятся осадки в зависимости от сезона и их вес, порывы ветра. Ко вторым – это масса самого кровельного материала, который воздействует на опорную конструкцию.

Уклон кровли из профлиста — Всё о кровле

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы

Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Минимальный угол наклона скатов

Опытные кровельщики рекомендуют обустраивать кровли с применением стального профилированного листа с углом наклона, составляющим не менее 20 градусов. Но данный совет относится в основном к объектам жилого фонда.

При возведении строений промышленного назначения допускается использование данного материала для устройства кровли, когда минимальный уклон крыши из профнастила равен 8 градусам и более.

Важно знать, что при монтаже слишком пологих крыш промышленных зданий допускается использование особых изделий — с самонесущим профилем. Стоит такая продукция достаточно дорого, но при наличии финансовых возможностей ее также задействуют при возведении частных домовладений — тогда угол уклона кровли может составлять минимум 15 градусов.

Несоблюдение нормативов допустимого уклона кровли и последствия

В случае, если при проектировании крыши нарушены положения СНиП, касающиеся допустимого минимального уклона для профлиста, владельцев недвижимости ожидает ряд серьезных проблем:

• протечки, возникающие во время обильных атмосферных осадков, проникающих через отверстия под саморезы;
• продавливание кровельной поверхности снежными массами;
• увеличенные потери тепла через крышу;
• деформация покрытия кровли под сильными и резкими порывами ветра.

Среди хозяев частных домов существует мнение, что пологая крыша является эконом вариантом, поскольку для ее обустройства требуется меньше материала. В действительности строительство такой кровли требует использования увеличенного количества стропильных ног при уменьшении шага монтажа до 40 сантиметров. Кроме этого, на пологих крышах материал покрытия монтируют с большим нахлестом, поэтому специалисты рекомендуют строить скаты покруче.

Величина нахлеста листов профнастила на крыше

Данный показатель больше всего зависит от уклона крыши из профлиста, который был выбран при проектировании объекта.

Нахлест, например, должен составлять:

• при угле уклона, равном 15 – 30 градусов -20 сантиметров;
• при наклоне от 30 градусов и более –15 сантиметров.

Когда в проектной документации заложена минимальная величина уклона, профлист монтируют с нахлестом между рядами в 2 волны. Одновременно задействуют герметики и специальные уплотнители. Кроме этого, профнастил нужно укладывать на сплошную обрешетку.

Выбор профилированных листов

Производители выпускают профлисты двух видов — стеновые (С) и кровельные (К). Также данный материал отличается по форме профиля. При обшивке стропильной конструкции обычно пользуются изделиями с рельефом в форме волн или трапеции, имеющими высоту 25 –31 миллиметр.

Оптимальной толщиной профлиста для крыши принято считать 0,8 миллиметра. В некоторых случаях для обшивки применяют изделия на 1 миллиметр. Кровельный материал такой толщины выбирают при обустройстве кровли с минимальным наклоном, составляющим 8 – 15 градусов. На скатах, имеющих большую площадь, профлисты нужно укладывать в два-три ряда.

Но обычно при проектировании крыши предусматривают монтаж кровельного покрытия в один ряд, по этой причине нужно обращать внимание на длину профлиста. Обычно в продаже имеются изделия длиной 6 метров.

Расчет количества материалов для кровли

К проекту крыши, разработанной профессионалами, прилагаются чертежи и смета расходов. Порядок расчета количества кровельного материала несложен. Нужно разделить площадь скатов на площадь одного профлиста.

При этом не следует забывать про нахлесты. Поскольку минимальный допустимый уклон кровли из профнастила согласно СНиП составляет 8 – 15 градусов, величина данного параметра будет равна 20 сантиметрам. Тогда от площади листа нужно вычесть размер нахлеста.

При покупке материалов необходимо делать небольшой запас, так как в процессе укладки возможно повреждение изделий. Это же относится и к доборным элементам. Особенно в случае выбора для кровли из профнастила минимального уклона. В данном случае обязательно соблюдение допустимых параметров.

В любом случае укладывать кровельное покрытие на пологую кровлю сложнее, чем на крышу с крутыми скатами, поскольку помимо монтажных работ предстоит использовать герметики и уплотнители.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

1. До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
2. Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
3. В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Рекомендации специалистов по монтажу

При работе с профнастилом следует придерживаться нескольких правил:

1. Поднимать листы наверх к месту укладки нужно по одному.
2. Металлическую стружку, которая появляется в процессе вкручивания саморезов, необходимо тут же удалять щеткой, иначе можно повредить полимерный слой, защищающий от коррозии, которая значительно сокращает срок службы материала для оформления крыши.
3. По поверхности кровли нужно ходить в обуви, имеющей мягкую подошву.
4. Если при укладке поврежден полимерный слой, эти места необходимо сразу же покрыть специальным составом.
5. Минимальный наклон кровли из профнастила самонесущего типа составляет 8 градусов.
6. Листы к обрешетке крепят специальными саморезами с прокладкой. Применять заклепки или гвозди нельзя. Крепежные элементы вкручивают не чересчур плотно.
7. Чем круче угол наклона навеса из профнастила, тем сильнее влияет на постройку ветровая нагрузка. Но помимо силы ветра следует принимать во внимание его преобладающее направление и среднегодовое количество осадков.

Минимальный уклон кровли из профлиста — нормы и рекомендации

Профнастил – практичный, недорогой и долговечны материал, с помощью которого перекрывают крыши малоэтажных частных домов, садовых или хозяйственных построек, производственных сооружений. Крыши из этого материала славятся надежностью и устойчивостью к коррозии. При условии правильного расчета и монтажа, такая конструкция может прослужить до 20-25 лет. Залогом длительного срока эксплуатации профнастила считается правильно выбранный угол наклона крыши, от которого зависит эффективность отвода воды и схода снега с поверхности ската. В этой статье мы расскажем про рекомендуемый и минимальный уклон кровли из профлиста, который обеспечивает уверенную гидроизоляцию сооружения.

Характеристика материала

Чтобы правильно выбрать угол наклона крыши из профнастила, необходимо знать технические и эксплуатационные свойства этого материала. Он изготавливается из прокатной рулонной стали толщиной 0,5-0,7 мм, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. С помощью мощного роликов на поверхности стального листа выдавливается трапециевидный или прямоугольный профиль. Процесс профилирования увеличивает прочность и несущую способность этого кровельного материала. Различают 3 категории профлиста:

1. Стеновой. Эта категория профнастила изготавливается из наиболее тонкой стали и имеет небольшую высоту профиля. Стоит стеновой профилированный лист дешевле, а используется для обшивки стен, изготовления заборов и оград, сооружения крыш с небольшой площадью.
2. Несущий. Несущий профилированный лист снабжается дополнительными ребрами жесткости, которые увеличивают несущую способность материала. Он изготавливается из более толстой стальной заготовки, имеет высоту профиля до 114 мм. Он применяется для строительства гаражей, ангаров, устройства перекрытий и создания крыш с большой площадью и расстоянием между стропилами.
3. Универсальный. Универсальный профилированный лист обладает средними характеристиками, позволяющими использовать этот материал для выполнения большинства строительных задач. Этот вид покрытия маркируется буквами «НС»

Обратите внимание! Согласно строительным нормам для обустройства перекрытий в качестве кровельного материала допускается использование профлиста стенового, несущего и универсального типа, если высота профиля материала превышает 20 мм, а угол наклона крыши составляет не менее 8 градусов.

Факторы выбора уклона

Непрофессиональным строителям, незнакомым со строительным нормами, часто кажется, что уклон кровли из профлиста выбирается только в соответствии с архитектурным стилем сооружения и вкусом заказчика. Однако, такой подход является грубой ошибкой, потому что на выбор этого важного показателя оказывают влияние факторы, которые можно условно разделить на 2 группы: технические и механические. К техническим факторам, которые учитывают, определяя угол наклона крыши из профнастила, являются свойства самого материала. К климатическим факторам относятся:

• Определяя угол наклона крыши из профлиста, в первую очередь учитывают снеговую нагрузку. В регионах, где выпадает большое количество снега, делают конструкции с уклоном от 20-25 градусов, чтобы предотвратить образование снежной шапки на поверхности скатов.
• Важным фактором, который учитывается в процессе проектирования кровельной конструкции, является количество выпадающих дождей. Чем больше в регионе строительства выпадает осадков, тем круче делают угол наклона крыши.
• Также на уклон скатов из профлиста оказывает влияние ветровая нагрузка. Если в регионе строительства дуют сильные, порывистые ветра, то кровлю делают боле пологой, чтобы снизить парусность конструкции.

Важно! При определении уклона кровли важнейшими факторами являются рекомендации производителя кровельного материала и климатические условия в зоне строительства. После этого создается проект конструкции, отражающий состав, сечение и взаимное расположение элементов стропильной системы.

Минимальный уклон

Согласно строительным нормам минимально разрешенный уклон крыши из профлиста составляет 8 градусов при условии монтажа сплошной или частой обрешетки. Однако, опытные кровельные мастера утверждают, что, соблюдая некоторые специальные условия, этот материал можно укладывать и на более пологие скаты. Если угол наклона крыши меньше рекомендованного нахлест между листами увеличивается, а горизонтальные и вертикальные стыки обрабатываются силиконовым герметиком. Различают 3 вида крыш из профлиста:

• Малоуклонные. Если угол наклона крыши из профилированного листа меньше 14 градусов для повышения гидроизоляционных свойств покрытия горизонтальный и вертикальный нахлест увеличивают до 20 см, делают частую или сплошную обрешетку, используют мембранный материал для защиты стропил от влаги. Каждый лист материала перекрывает предыдущий на 3 волны, что уменьшает полезную площадь материала, увеличивая расход.
• Среднеуклонные. Если уклон кровли составляет 15-30 градусов, то нахлест между листами профнастила делается 15-20 см, что соответствует 1-2 волнам. Такой наклон скатов позволяет экономить средства на выполнение кровельных работ за счет увеличения полезной площади листа.
• Крутоуклонные. Если уклон кровли превышает 30 градусов, при монтаже профнастила допускается минимальный нахлест 10-15 см, соответствующий 1 волне материала. При этом для настила можно использовать решетчатую обрешетку с шагом до 25 см.

Учтите, что при настиле профилированного листа прослеживается четкая закономерность: чем меньше угол наклона скатов конструкции, тем больше необходим нахлест между листами, чтобы защитить крышу от протечек в стыках и срывания материала порывами ветра.

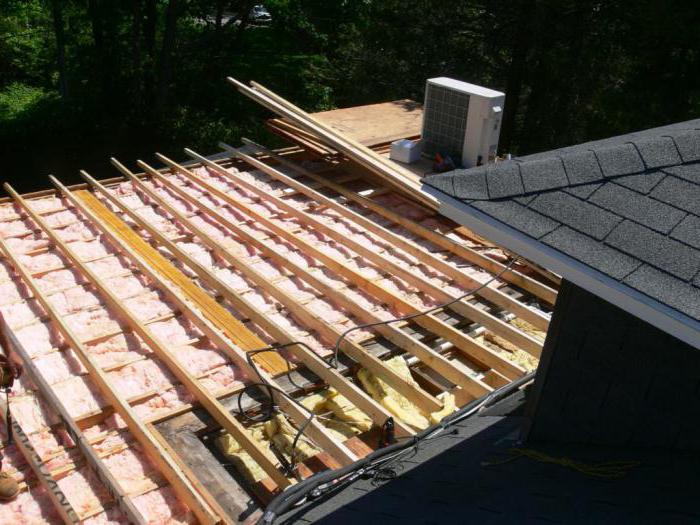

Зависимость вида обрешетки от уклона

Производственные постройки чаще всего перекрываются крышей плоского типа, хозяйственные – односкатного типа, а жилые – двухскатными, вальмовыми и четырёхскатными. В независимости от вида кровельной конструкции покрытие должно настилаться на надежное основание, которое выдерживает интенсивные нагрузки, равномерно распределяет вес профнастила. Уклон кровли из профнастила оказывает влияние на выбор типа обрешетки:

1. Если высота профиля материала не превышает 20 мм, а уклон крыши меньше 15 градусов, то для обеспечения надежной опоры монтируется сплошное основание и обрезной доски толщиной 2-3 см.
2. Если высота профиля больше 35 мм, а уклон кровли также меньше 15 градусов, допускается монтаж решетчатого основания, шаг между досками в котором составляет 30 см.
3. Если высота профиля 44 мм или больше, а уклон кровли превышает 15 градусов, для монтажа обрешетки используется обрезная доска толщиной 2-3 см, приколачиваемая с шагом 35-50 см.

Учтите, что любая кровля из профнастила, каким бы крутым не был угол наклона скатов, требует устройства водосточной системы, состоящей из водосточных желобов, воронок, труб, которая отвечает за сбор и перенос дождевой или талой воды в ливневую канализацию.

Видео-инструкция

Уклон крыши из профнастила

Стальной профилированный лист с защитным цинковым покрытием или цинковым+полимерным слоем – популярный материал для покрытия кровель. Одна из задач, которую решают перед строительством крыши с покрытием из профнастила, – определение минимально допустимого угла уклона ската. Если сделать этот уклон слишком большим, то снизится устойчивость к ветровым нагрузкам и увеличатся расходы профлиста, если слишком маленьким – конструкция может не выдержать массы снеговых накоплений. Чем больше угол между основанием крыши и скатом, тем опаснее кровельные работы.

СНиП о необходимом уклоне ската кровли из профлиста

Определение! Углом уклона ската называют угол между ним и горизонтальной поверхностью. Эта величина может измеряться в градусах или в %. Параметр в % равен отношению вертикального катета прямоугольного треугольника, образованного одним скатом и горизонтальной поверхностью, к горизонтальному катету.

В СП 17.13330.2011, который является актуализированной редакцией СНиПа II-26-76, минимальный угол уклона скатов крыш из профнастила составляет 12°. Угол может быть и меньше, но в этом случае велика вероятность попадания осадков в стыки между листами профнастила из-за медленного стекания воды. Для решения проблемы необходимы дополнительные мероприятия по гидроизоляции с использованием специальных герметиков для кровель.

Для плоских кровель и крыш с малым уклоном ската подходит только профилированный лист с высоким профилем. Если на крышах с уклоном скатов 12-14° сделать увеличенный нахлест – на две волны, то дополнительные гидроизоляционные мероприятия не проводят. Минус такого варианта – значительное увеличение расхода материала.

Виды крыш, в зависимости от угла уклона кровли

В зависимости от угла уклона ската (скатов), крыши разделяют на:

• плоские – до 5°, профилированный лист для таких конструкций применять не рекомендуется;
• односкатные или многоскатныес небольшим уклоном – 20-40°, в многоскатных конструкциях крыш скаты могут быть наклонены под одинаковыми или разными углами;
• с крутыми скатами – более 40°, обычно такие кровли устраиваются в строениях с мансардным этажом.

Нормативных ограничений по максимальному углу уклона ската не существует, но обычно он не превышает 60°. Конструкции крыш с большим углом сооружаются только в регионах с низкими ветровыми нагрузками.

Таблица соответствия уклона ската кровли, изготовленной из профлиста, в градусах и процентах

Сложность выбора правильного уклона ската заключается в том, что в этом вопросе необходимо учесть ряд параметров, среди которых:

• возможность быстрого схода осадков с поверхности кровли;
• способность сопротивляться ветровым нагрузкам;
• простота конструкции;
• экономия кровельных материалов;
• возможность использования подкровельного пространства.

Расчеты угла уклона кровли с учетом различных параметров

Предварительно угол уклона ската принимают в соответствии с общепринятыми в данном регионе и личными предпочтениями. А затем определяют допустимость выбранного наклона скатов кровли с учетом массы кровельного пирога, снеговых и ветровых нагрузок, характерных для конкретного региона.

Масса кровельного пирога

Примерную величину нагрузки на стропильную систему от самого кровельного пирога можно определить по представленной ниже таблице.

Определение снеговых нагрузок

Для определения этого параметра используют карту РФ, на которой отмечена средняя величина снеговых нагрузок на горизонтальную плоскость. Для наших расчетов используется первое число дроби. В зависимости от запланированного угла, при расчетах используется поправочный коэффициент µ, который равен:

• до 25° – 1;
• 25°-60° – 0,7;
• выше 60° – не учитывается.

Пример: Строительство ведется в Московской области – регионе со средними снеговыми нагрузками 180 кг/м 2 , запланированный угол наклона ската – 30°, следовательно, коэффициент µ составляет 0,7. При умножении средней нагрузки на поправочный коэффициент получают 180х0,7 = 126 кг/м 2 . Если запланирован уклон ската более 60°, то величина снеговой нагрузки не учитывается, поскольку снег легко сходит с крыши.

Определение ветровых нагрузок

Ветровые нагрузки, как и снеговые, определяются по специальной карте.

Величину ветрового сопротивления умножают на поправочный коэффициент, зависящий от конкретного расположения здания.

Таблица поправочных коэффициентов

Для континентальной части России он в большинстве случаев составляет 32 кг/м 2 . Предположим, мы строим дом в Московской области высотой до 5 м в городе с невысокими домами, поправочный коэффициент – 0,5. Это означает, что ветровая нагрузка для данного случая составляет 32х0,5 = 16 кг/м 2 .

Для получения точного результата специалисты проводят расчеты по формулам, учитывающим аэродинамический коэффициент.

Суммарная нагрузка на стропильную систему

Суммарная нагрузка на среднюю стропильную систему не должна превышать 300 кг/м 2 . Сравним с ней нагрузку, полученную в результате расчетов. Она равна сумме массы кровельного пирога, снеговой и ветровой нагрузок.

М = 58 + 126 + 16 = 200 кг/м 2 . Это означает, что выбранный нами изначально угол уклона скатов 30°, является допустимым для дома высотой до 5 м, расположенного в Московской области в населенном пункте с малоэтажной застройкой.

Зависимость между углом наклона ската и типом профнастила

Марка профнастила, который может использоваться в качестве кровельного материала, во многом зависит от того, какой угол уклона имеет скат кровли.

Таблица популярных марок профнастила и допустимые углы уклона кровли

Источники: http://kryshadoma.com/profnastil-proflist/optimalnyy-i-minimalnyy-uklon-krovli-iz-proflista-dopuski-i-normativy.html, http://krovlyakrishi.ru/krovelnye-materialy/profnastil/minimalnyj-uklon-krovli-iz-proflista.html, http://treydmetall.ru/info/uklon-kryshi-iz-profnastila
