Установка выключателя двухклавишного – Как подключить двухклавишный выключатель – особенности установки выключателя с двумя клавишами

Содержание

Схема подключения двухклавишного выключателя

Установка и подключение двухклавишного выключателя света актуальна в тех случаях, когда может возникнуть необходимость в изменении интенсивности освещения комнаты или управления подсветкой различных зон интерьера. Регулировать количество света можно, изменяя число работающих светильников с помощью такого устройства. Поскольку это изделие имеет две клавиши, то оно способно управлять работой двух групп светильников. Как правило, двухклавишные выключатели света устанавливаются совместно с люстрами, имеющими в своем составе более двух лампочек.

устройство двухклавишного выключателяустройство двухклавишного выключателя

Другой ситуацией, в которой предпочтительно использование таких устройств, является их применение для включения из одного места света в различных комнатах или коридорах.

Необходимо сразу сказать, что схема подключения двухклавишного выключателя во многом похожа на аналогичную схему, используемую при монтаже одноклавишных моделей.

Таким образом, сфера применения таких устройств весьма обширна, однако во всех случаях используется одинаковая схема их подключения. Для того чтобы разобраться как подключить двухклавишный выключатель следует ознакомиться с его устройством и принципом работы.

Конструкция двухклавишного выключателя

Классификация этих устройств достаточно проста. Различают встраиваемые и накладные модели, предназначенные для использования, соответственно, со скрытой или открытой проводкой. Среди дополнительных функций, которыми могут быть оснащены эти устройства, можно выделить подсветку. Выключатели, оборудованные подсветкой, легко найти в темной комнате, поэтому они очень удобны в использовании.

Конструкция двухклавишного изделия достаточно проста и во многом похожа на внутреннее устройство одинарного выключателя. Отличие состоит лишь в том, что здесь имеется отдельный контакт, предназначенный для питания второй группы потребителей. Конструктивно двухкнопочный выключатель состоит из следующих основных элементов:

  • Рабочая часть. В отличие от одноклавишных моделей, имеющих две клеммы, такой выключатель снабжен тремя контактами. Один из них является входящим и два – исходящими. Вводной контакт предназначен для подсоединения к нему фазного провода, приходящего от распределительной коробки. Выходящие контакты рабочей части служат для подключения к ним проводов, которые используются для питания потребителей. Как правило, на корпус рабочей части выключателя нанесена маркировка, облегчающая определение вида каждой клеммы. Эта часть конструкции устройства должна быть установлена таким образом, чтобы общая клемма располагалась снизу.

рабочая часть выключателя

рабочая часть выключателя

  • Декоративная рамка.
  • Две клавиши (могут быть оборудованы окошками для подсветки).

двухклавишный выключатель с подсветкойдвухклавишный выключатель с подсветкой

Если в конструкции устройства предусмотрена подсветка, то в его состав входит небольшая электрическая схема, включающая в себя светодиод (или неоновую лампу), резистор и, иногда, конденсатор. Подключается эта электрическая цепь к контактам выключателя. Принцип ее работы достаточно прост. Поскольку токоограничивающий резистор имеет достаточно большое сопротивление, то при замыкании его накоротко включенными контактами выключателя ток в цепи подсветки не протекает.При размыкании рабочих контактов небольшой ток, ограниченный сопротивлением резистора, протекает в цепи подсветки, обеспечивая горение светодиода.

Выключатели с подсветкой получили очень широкое распространение в настоящее время.

Общая схема подключения

Схема подключения двухклавишного выключателя света представлена на рисунке.

схема подключения двухклавишного выключателя

схема подключения двухклавишного выключателя

Заземляющий провод, который изображен на рисунке, присутствует в электропроводках далеко не всех зданий. Если для подключения мощных бытовых электроприборов, таких как варочная поверхность или стиральная машинка, их корпуса стараются заземлить хотя бы на щиток электрического счетчика, то в цепях освещения заземление обычно отсутствует. Чтобы повысить безопасность использования проводки в таких условиях имеет смысл установки на входе в квартиру устройства защитного отключения или дифференциального автомата.

Представленная на рисунке схема подключения двойного выключателя имеет в качестве нагрузки две отдельные лампы, однако зачастую такое соединение используется для управления каждой клавишей выключателя цепью из нескольких последовательно соединенных лампочек.

Порядок подключения устройства

Главным правилом, которое должно соблюдаться при монтаже всех коммутационных устройств, является необходимость их установки таким образом, чтобы при отключении разрывалась цепь фазного провода. Это должно быть сделано, в первую очередь, для того чтобы при замене лампочки достаточно было просто отключить выключатель, не прибегая к использованию вводного автомата.

Дело в том, что большое количество случаев поражения человека электрическим током происходит именно при выполнении подобных работ. Такие случаи, к сожалению, часто имеют место, несмотря на то, что для возникновения опасной ситуации необходимо не только перепутать провод, на который должен быть установлен выключатель, но и неправильно подключить патрон электрической лампочки.

Как и для работы с любыми элементами электрической проводки, при установке и подключении двухклавишных выключателей следует придерживаться правил техники безопасности, главным из которых является необходимость отключения напряжения в сети на время выполнения работ. Поскольку распределительные коробки в большинстве случаев расположены на высоте, то немаловажным элементом при работе с ними является использование надежной стремянки или подставки.

Для того чтобы правильно установить такое устройство необходимо придерживаться следующего порядка действий:

  1. При помощи входного автомата отключается подача электроэнергии в квартиру. Сделать это также можно с помощью автомата, отвечающего за группу потребителей, в которую входит необходимая цепь освещения.
  2. В распределительную коробку заводятся провода, приходящие от потребителей, которые необходимо подсоединить к сети, фаза и ноль от входного щитка, а также три провода, идущие от выключателя. Следует учитывать, что в случае необходимости соединения медных и алюминиевых проводов нужно применять клеммные колодки. Такая ситуация возникает достаточно часто в домах старой постройки, где внутренняя проводка выполнялась алюминиевым проводом.
  3. Все нулевые проводники в коробке соединяются между собой.
  4. Фазный провод, идущий от входа в квартиру, соединяется с проводником, который будет подключаться к входящей клемме двухклавишного выключателя света.
  5. Каждый из фазных проводов, служащих для питания отдельных потребителей, соединяется с соответствующим выходящим проводом выключателя.
  6. Все места соединений надежно изолируются. Для выполнения изоляции соединений в распределительной коробке предпочтительнее использовать стеклотканевую изоленту, как одну из наиболее устойчивых к температурным воздействиям.
  7. С выключателя снимаются его клавиши, после чего отсоединяется рабочая часть от рамки.
  8. К контактам рабочей части подключаются соответствующие провода. Для удобства желательно использовать кабели, жилы которых имеют различную цветовую маркировку. Если в конструкции устройства предусмотрена подсветка, то контакты ее схемы подключаются к клеммам выключателя.
  9. При помощи раздвижных лапок рабочая часть устанавливается в подрозетник. При этом важно следить, чтобы включенное положение устройства соответствовало нажатию верхней части его клавиш.
  10. При помощи специальных пазов или болтов монтируется декоративная рамка.
  11. Устанавливаются клавиши.

На практике подключение двойного выключателя оказывается ненамного сложнее, чем подключение одноклавишного устройства.

Схема подключения двухклавишного выключателя: чертеж, установка и расключение

Двухклавишный выключатель — это не просто удобный способ выбора уровня освещенности квартиры, он играет важную роль в обеспечении энергосбережения.

По принципу управления выключатели бывают как с классическими клавишами, нажатие на которые происходит сверху вниз и наоборот, так и с сенсорными кнопками. Кроме того, есть бесконтактные устройства.

dvuxklavishniy-vyklyuchatel

dvuxklavishniy-vyklyuchatel

Конструкция представляет собой гибрид двух одноклавишных выключателей с единой системой подвода кабелей и одним корпусом вместо двух.

Достоинства двойных выключателей

Двойной выключатель удобен следующим:

  1. В стесненных условиях малогабаритной квартиры двухклавишный выключатель просто незаменим, ведь далеко не всегда имеется свободный участок стены для того, чтобы поставить несколько устройств рядом.
  2. Может объединять две любые группы освещения. Кабель обеих групп может приходить как с одного осветительного прибора, так и с разных, например с торшера и люстры.
  3. Наряду с одинарными выключателями выполняется и в классическом, и в проходном варианте, что удобно при наличии в помещениях длинного коридора, требующего возможности включения и выключения света в разных его концах.
  4. Может выполняться во влагозащищенном варианте, а также с уровнем защиты IP, что дает преимущества при размещении его на улице, например на крыльце частного дома. Одна группа освещения, которой он управляет, в данном случае отвечает, например, за свет над входной дверью, а вторая — за наружное освещение на приусадебном участке.
  5. Несмотря на то что двухкнопочный выключатель немного дороже одинарного, его установка выгоднее, так как нет необходимости покупать два устройства и оплачивать двойной монтаж.

Устройство выключателя с двумя клавишами

Двухклавишный выключатель отличается только одним — к клеммам подключается 2 отходящих к светильникам кабеля вместо одного, причем фаза с распределительной коробки приходит на контакт одна, как и в случае с одноклавишным выключателем.

shema podkluchenia dvuhklavishnogo vikluchatela

shema podkluchenia dvuhklavishnogo vikluchatela

Данный процесс считается простым, так как для его выполнения понадобятся только пассатижи, которыми вы будете снимать резиновую оплетку с провода, то есть тем самым зачищать его для дальнейших манипуляций. Для того чтобы определить, какая группа освещения будет включаться от каждого кабеля, и не перепутать состав лампочек в одной комбинации, коробку с клавишами следует устанавливать в рабочее положение лишь после временной подачи напряжения на двухклавишный выключатель и тестирования его работоспособности.

Схема подключения на две лампочки

Схема подключения двухклавишного выключателя предельно проста и при соблюдении требований техники безопасности и наличии минимальных инструментов и расходных материалов может быть выполнена не только профессионалом, но и любым человеком. Фазная жила от щитка источника электроснабжения через распределительную коробку подходит к клеммам на выключателе.

shema-podkluchenia-dvuhklavishnogo-vikluchatela

shema-podkluchenia-dvuhklavishnogo-vikluchatela

Внутри самого устройства имеются провода, ведущие к отводящим клеммам, распределяющие питание на две составляющие, каждая из которых образует отдельную электрическую цепь, замыкающуюся или размыкающуюся одной из клавиш выключателя. К отводящим клеммам подключаются два кабеля, каждый из которых путем скрытой или открытой прокладки в стене или перекрытии подходит к осветительному прибору либо к двум разным приборам.

Этот прибор должен иметь в своей конструкции внутреннюю распределительную клеммную коробку для питания разных лампочек, к которой и подключаются кабели, приходящие от двухклавишного аппарата. Таким образом, на примере светильника с двумя лампочками при правильном подключении путем нажатия на одну клавишу будет зажигаться первая лампочка, на другую — вторая. Обе же нажатые клавиши замыкают цепь на двух проводах, и зажигаются сразу 2 лампочки. Нулевой кабель отходит непосредственно от распаечной коробки к осветительному прибору, обеспечивая заземление.

Монтаж электрических проводов

Установка двухклавишного выключателя проводится следующими этапами:

  1. Главное правило электромонтажных работ — все манипуляции производить исключительно при отключенном напряжении во избежание последствий в случае короткого замыкания или контакта человека с оголенными проводами. При работе всегда необходимо использовать отвертки, плоскогубцы, кусачки и прочие инструменты только с диэлектрическими рукоятками для предотвращения поражения электрическим током. Работы рекомендуется производить в резиновых перчатках.
  2. Как установить двойной выключатель света: прежде всего необходимо выбрать наиболее комфортное для эксплуатации место врезки выключателя в стену, после чего при помощи сверла-коронки сделать углубление в стене, достаточное для устройства пластиковой коробки под выключатель. Потом к коробке подводятся провода с запасом по длине для того, чтобы произвести надежное соединение.
  3. Желательно заранее определить положение клемм на самом выключателе, чтобы фазная жила и проводник PE, обеспечивающий бесперебойную работу заземления устройства, а также места заземления находились в нужных зонах коробки. Для возможности протяжки кабелей после подключения устройства рекомендуется все прокладки выполнять в гофре диаметром минимум вдвое больше сечения кабелей в изоляции. Особое внимание следует уделить заземлению устройства.
  4. Как подключить двухклавишный выключатель света: выпуски кабелей зачищаются от изоляции на концах, а в случае, если провод многожильный, из его оголенных концов устраивается скрутка. Рекомендуется пользоваться проводами с медными сердечниками, обладающими минимальным сопротивлением. Не забудьте подключить проводник PE. Потом при помощи встроенного двухконтактного клеммного устройства внутри выключателя подсоединить фазные и нулевые кабели.
  •  Следует внимательно отнестись к схеме подключения, заранее нарисовать ее на бумаге или ознакомиться с готовой в инструкции по подключению и установке выключателя, на задней стороне устройства, если таковая там изображена. Стараться не допускать образования длинного оголенного участка после подключения кабелей к клеммам выключателя, а в случае обнаружения таковых отключить провод и подрезать его, чтобы при повторном подключении длина оголенного участка была минимальной.
  • Важно будет отследить всю трассу кабельной линии от щитка с автоматом до распределительной коробки, потом до выключателя и до осветительного прибора. Кабель на всей длине должен иметь одинаковое сечение, количество и тип жил. В противном случае участок провода с другими характеристиками следует заменить, так как последствия его эксплуатации могут быть непредсказуемыми. Участки цепи от соединения до соединения желательно выполнять цельным куском провода без соединений по длине.
  • Потом следует подать напряжение и аккуратно, соблюдая технику безопасности, протестировать выключенное устройство. При выполнении данного этапа работ рекомендуется использовать защитные очки, предотвращающие возможное попадание искр в глаза в случае возникновения короткого замыкания, которое может произойти при неправильном выборе питающих кабелей и подключении фазного кабеля на место заземляющего. В этом случае нужно как можно скорее повторно отключить напряжение, если не сработал автомат в щитке, и перебрать схему, подключив кабели в правильном порядке.
  • Перед выполнением подключения непрофессионалами лучше всего обратиться к специальной литературе и изучить особенности типов жил в составе кабеля, так как каждая из них имеет свой цвет согласно выполняемой функции. При этом клеммы всегда устроены таким образом, что подводящий кабель вводится с одной стороны выключателя, а отходящий — с противоположной.
  • Прижать выключатель с кабелями в коробку и расклинить при помощи специальных винтов в теле устройства. Если выпуски проводов оказались слишком длинными и мешают, перегибать их не стоит, так как это может привести к повреждению и даже перегоранию кабелей во время эксплуатации. Самое лучшее здесь — это отсоединить провода, подрезать их, заново зачистить от изоляции и подключить. Данные винты выполняются в скрытом варианте, поэтому необходимо снять пластиковые наконечники клавиш выключателя, держащиеся на защелках.
  • Если попытки снять наконечники клавиш не дают желаемого результата, лучше для предотвращения поломки устройства изучить инструкцию по монтажу. После демонтажа наконечников клавиш отчетливо видны 2 винта, которые расположены по бокам от клавиш и затягивание которых надежно фиксирует устройство в стене. После расклинивания устройства и проверки его неподвижности в коробке наконечники клавиш устанавливаются на место. Двухклавишный выключатель готов к работе.

Первые часы после начала эксплуатации во избежание неприятных последствий рекомендуется следить за нагревом автомата, отвечающим за подключенный осветительный прибор, и, если он перегревается, принять меры по его замене.

Важно, чтобы соединения в нужной последовательности были произведены не только внутри устройства, но и в распределительной коробке и в самом осветительном приборе, так как все звенья электрической цепи неразрывно связаны друг с другом.

Соединение всех кабелей должно выполняться только после тщательной зачистки концов от изоляции, скрутка двух проводов должна быть аккуратной, равномерной и тугой, а изоляция закрывать все металлические части проводов. Недопустимо, чтобы оголенные концы проводов даже со временем могли коснуться друг друга. Это неминуемо приведет к короткому замыканию и необходимости менять провод, что проблематично сделать в условиях выполненных ремонтно-отделочных работ.

Несмотря на относительную простоту монтажа и подключения выключателя, все работы лучше производить с привлечением профессионального электрика, это гарантирует безопасное и продолжительное функционирование устройства. Нельзя использовать для подключения старые, поврежденные, перегнутые провода. Если даже на новом проводе обнаруживается повреждение изоляции, то желательно не применять в цепи этот участок.

Как подключить двойной (двухклавишный) выключатель

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный)  выключатель.


Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.



 Двойной выключатель ABB Zenit - как пример подключения



Двухклавишный выключатель Busch-Jaeger(ABB) basic 55



Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

Схема подключения двухклавишного (двойного) выключателя

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          — Проводка и схема подключения выключателя


Для установки нам понадобится:

    — Отвертка крестовая

    — Отвертка плоская (индикаторная)

    — Монтажный нож или устройство для снятия изоляции

     — Пассатижи или бокорезы

     — Уровень



Инструмент для установки двухклавишного выключателя

Приступаем к установке:


1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Выключаем защитный автомат перед монтажом

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе. Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Подключение проводов к двухклавишному выключателю

Порядок подключения проводов к двухклавишному двойному выключателю

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Делаем перемычку для подключения модульного выключателя

Соединяем контакты модульного двухклавишного выключателя перемычкой

Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

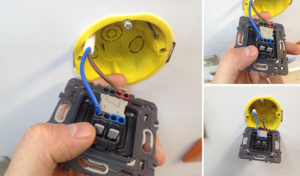

Как подключить провода к двойному выключателю

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.
Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.


Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.


Установка двухклавишного выключателя завершена

Подробная видео-инструкция — «Как подключить двойной выключатель»

{youtube}rBXeLw52z_Y{/youtube}



Читайте так же:

— Инструкция по подключению двухклавишного выключателя от розетки

 Подключение двухклавишного выключателя от розетки


— Инструкция по подключению одноклавишного выключателя

 Как подключить выключатель освещения


— Инструкция: Как разобрать выключатель освещения

Как разобрать выключатель

Как подключить двухклавишный выключатель — монтаж и установка

Способы подключения двухклавишных и других выключателей

С детства каждый человек знает что для того чтобы включить светильник или лампу нужно нажать на соответствующую кнопку. Однако, как подключить выключатель к электросети правильно, известно не многим, а с появлением люстр и точечных светильников, которые расположены по всему потолку появилась необходимость в разделении ламп на группы. То есть, чтобы они включались не все сразу, а по отдельным группам или, а же если их 2 или 3, то каждая от своей клавиши. Устанавливать несколько одинарных (одноклавишных) выключателей не оправдано, так как, во-первых, это некрасиво, да и займёт больше места на стене. Поэтому были разработаны специальные двух- и трёх клавишные коммутационные устройства. Больше кнопок для включения применяется очень редко. Подключение выключателя проще выполнять согласно продуманных схем, которые заранее подготовлены и желательно согласованы с человеком, имеющим опыт в выполнении таких работ.виды многоклавишных выключателей

Монтаж двухклавишного выключателя

Подключение двухклавишного выключателя, если проводка уже имеется, то стоит начать с определения фазного провода. Как известно, при стандартном питании 220 Вольт один провод подключен к фазе, а другой к нулю источника энергии. Узнать какой из них фазный можно с помощью индикаторной отвёртки либо же указателя напряжения.

Такая процедура выполняется при включенном напряжении поэтому стоит быть очень аккуратным, чтобы не прикоснуться к токоведущим частям. Возможно, подключение двухклавишного выключателя для проводки:

  • Открытого типа. Монтаж её производится по поверхности стены, чаще всего;

открытый тип

  • Закрытой, или скрытой установки. Выполняется в специально подготовленных с помощью болгарки или перфоратора штробах.

Закрытый тип

Сам выключатель двухклавишный открытой установки, как и скрытой, имеет одинаковое устройство и способ подключения, разница только в его крепеже. Механизм крепления выключателя с двумя клавишами для скрытой проводки имеет два болта, при вкручивании которых разжимаются специальные скобы, которые надёжно удерживают их в нише подрозетника. И также существует возможность крепежа и отдельно расположенными шурупами по периметру корпуса аппарата. В подготовленную нишу монтируются пластиковые установочные коробочки, которые изготовлены по стандартному размеру. Она может для надёжности крепиться как шурупами, так и с помощью цементного раствора (алебастра).Монтаж выключателя

Установка двухклавишного выключателя обязательно должна проводиться со снятием напряжения и после проверки его отсутствия.

Двухклавишные выключатели имеют один ввод, и два выхода, как показано на схеме 1.

Схема 1

Схема 1

Почему же рекомендуется выполнять подключение двухклавишного выключателя, разрывая именно фазный провод. Это делается для того, чтобы при замене лампы можно было не отключать с помощью питающего автомата всё освещение, а только лишь определённый светильник или группу, которая питается через этот компактный коммутационный аппарат. Так как менять лампы в темноте не очень удобно. Если нет заземляющего контура. то можно выполнять монтаж и подключение без него, но тогда желательно установить в цепи питания всего помещения УЗО (устройство защитного отключения).

Вот полная схема подключения целого ряда осветительных приборов с помощью данного коммутационного аппарата.

Схема 2

Схема 2

Ток зависит от мощности источников света, поэтому при выборе стоит обращать внимание на его основные номиналы, напряжение и ток. Не стоит превышать величину силы тока, указанную на корпусе, так как контактная группа будет греться и очень быстро выйдет из строя.

Как подключить трехклавишный выключатель

Трёхклавишный выключатель имеет аналогичные особенности монтажа и подключения. Различие только в том, что с помощью уже не двух, а трёх клавиш можно выполнять манипуляции с освещением, а значит разгруппировать лампы или светильники. Это даёт возможность увеличить плавность регулировки яркости искусственного освещения в помещении или же на другом участке где они установлены.

Бывает что есть необходимость возле такого трёхклавишного устройства установить розетку для подключения бытовых приборов. Такое устройство выпускается в одном корпусе и может быть смонтировано аналогично. Только вот подключение трехклавишного выключателя с розеткой имеет одну особенность. В него придется заводить и нулевой провод, так как для розетки одного фазного провода недостаточно.

Схема 3

Схема 3



Перемычка чаще всего продаётся в комплекте.

Подключение одноклавишного выключателя

Подключить выключатель с одной клавишей должен уметь каждый, так как эта работа очень часто необходима в быту. Вся пошаговая процедура описана выше и аналогична с двухклавишным и трехклавишным устройством. Установка одноклавишного выключателя также производится при полностью обесточенном рабочем месте и надёжно закрытом распределительном щитке.

Выключатель одноклавишный открытой установки (наружной установки), который монтируется не в помещении рекомендуется надёжно закрыть козырьком от проникновения влаги. Конечно же, если не имеет специального влагозащитного корпуса, предназначенного заводом изготовителем для внешней установки.

Подключить одноклавишный выключатель можно на любой осветительный прибор, главное, чтобы величина тока, указанная на корпусе, была больше тока проходящего по цепи выключаемого освещения. Величину тока осветительного прибора если она неизвестна можно измерять амперметром или же найти по формуле. Ток примерно будет равен мощности, делённой на напряжение.

Монтаж проходного выключателя

Схема 4

Схема 4

Проходной одноклавишный выключатель — это особый вид данной аппаратуры, предназначенный для отключения или включения в основном осветительных приборов с двух удалённых точек. То есть проём или туннель. При входе в тоннель легким движением руки нажимается кнопка проходного элемента свет загорается. Человек проходит по нему и чтобы потом не возвращаться и не отключать освещение с помощью клавиши, установленной в начале пути, на его выходе устанавливается другой проходной коммутатор, с помощью которого и происходит отключение питания на осветительные приборы тоннеля. Подключение одноклавишного проходного выключателя выполняется по такой схеме 4.

Здесь тоже выполняется разрыв фазного провода, как и во всех предыдущих случаях. Однако как же быть если нужно включать не один источник света, а парочку и делать это отдельно. Для этого предназначен двухклавишный проходной выключатель, схема которого показана ниже.

Схема 5

Схема 5

Подключение двухклавишных проходных выключателей, конечно же, более затратное с финансовой стороны, так как потребует большего количества кабельной продукции. Однако бывают случаи когда монтаж выключателя такого типа просто необходим.

В любом случае при подключении всех описанных выше элементов нужно обращать внимание не только на соответствие их по току, напряжения и месту установки, но ещё и на сечение кабельной продукции, то есть проводов. Превышение величины тока может привести к нагреву любого участка цепи, а значит и к пожару.

Видео о подключении двухклавишного выключателя

инструкция по монтажу, советы, видео

Монтаж электрооборудования и составляющих электрической системы многим кажется сложной задачей, но при желании с любой работой, даже самой трудной, можно справиться своими силами. Главное – это усердие и терпение, а облегчить выполнение монтажных манипуляций помогут пошаговые инструкции и обучающие видео. С помощью детальных пособий, даже не имея опыта, можно своими руками установить тот или иной прибор.

У многих людей возникает потребность подключить выключатель, состоящий из двух клавиш. Такие выключатели чаще всего используются в квартирах и в частных домах. Некоторые предпочитают обращаться к специалистам, но ведь услуги профессионалов стоят недешево. Детальная инструкция поможет вам подсоединить этот прибор самостоятельно, даже если вы не являетесь по профессии электриком.

Выключатель представляет собой элемент, предназначенный для создания оптимальной световой разводки в квартире или монтажа светильника. Конструкция этого прибора довольно простая, но содержит несколько нюансов, которые следует принимать во внимание.

В данной статье дается описание этих тонкостей, чтобы у вас были подсказки, позволяющие правильно соединить находящиеся в корпусе контакты.

Внутреннее содержимое

Монтаж выключателя следует начинать с изучения его наполнения, ведь детали, из которых он состоит, оказывают влияние на работу прибора. Необходимо понять, с чем вам предстоит работать, чтобы не повредить механизм, не причинить вреда своему здоровью и обеспечить правильное функционирование розетки. Нужно заранее разобраться, каким образом в одной точке объединяется множество проводков, ведь выключатель состоит всего из трех клемм.

Важно! Не пожалейте времени на изучение содержимого выключателя, чтобы выполнить работу по его подключению правильно.

При подсоединении проводов применяются именно данные клеммы. Для беспрепятственного выключения света других составляющих не требуется. Вникнуть в детали можно после детального ознакомления с главной разводкой после изучения схемы подсоединения кабелей.

Особенности разводки

Разводка является ключевым звеном в создании осветительной системы. При монтаже выключателя в первую очередь рекомендуется закрепить все необходимое, а затем в одной коробке скомпоновать провода. За счет этого вы обеспечите легкость объединения концов.

В данном случае можно предельно доступно выяснить принцип. При необходимости вы можете заручиться помощью электрика — наверняка, среди ваших знакомых найдется человек, хорошо разбирающийся в электричестве, или просто попросить, чтобы вам разъяснили непонятные моменты.

Основные составляющие цепи

Основная задача заключается в том, чтобы в одном месте скомпоновать все провода, идущие от основных составляющих цепи. Внимательно рассмотрите все кабеля, ведь они служат основой, именно поэтому им нужно уделить самое пристальное внимание. Учесть и подготовить нужно:

  • двухклавишный выключатель;
  • количество осветительных приборов;
  • подвод от электрического щитка.

К данным деталям желательно заранее подсоединить кабеля, а затем вывести их в чашу. Далее выполняется сбор в одной точке трех концов, идущих от двухклавишного выключателя, двух концов от световых устройств и двух — от электрического щитка.

Внимание! При монтаже розетки схема будет другой — этот нюанс обязательно принимается во внимание.

Порядок объединения проводов

Монтаж выключателя предваряет подготовка. При помощи специальной отвертки (ее еще называют индикаторной) осторожно проверяют защищенные концы от электрощитка. По итогам проверки «ноль» и «фаза» в обязательном порядке обозначаются фломастером. Специалисты обходятся без этого, но тем, у кого нет опыта в подобном деле, рекомендуется затратить немного времени – это позволит предотвратить ошибки. Не игнорируйте данный совет, иначе вы потратите еще больше времени на исправление недочетов. После этого можно выполнять подключение.

На первом этапе подсоединяются три провода: «ноль» от электрощита объединяется с 2 концами световых приборов (люстры, светильника). Если монтируется новый осветительный прибор, «ноль» объединяют с единственным кабелем. Принцип подключения с уже имеющимися световыми приборами и новыми различный. В этом заключается основное отличие, его необходимо принимать во внимание.

На следующей стадии фазовый провод от электрощитка подводят к обособленному контакту выключателя, состоящего из двух клавиш. Данная мера требуется для дальнейшего отключения конкретного устройства, по-другому делать недопустимо, иначе будет нарушена главная схема.

В завершение подсоединяются оставшиеся концы проводов от световых устройств к 2 клеммам, которые содержит выключатель. Итогом проделанных манипуляций становится прерывание фазы при отключении любой из клавиш. На основании этого можно сделать вывод, что работа выполнена правильно. Принцип здесь несложный, вы сможете в нем разобраться и осуществить все необходимые действия своими руками.

Картинка наглядно демонстрирует, как должны быть подключены провода. Фото помогут вам понять, что и в какой последовательности нужно делать.

Если вы попробуете поменять двухкнопочный выключатель своими руками, то поймете, что профессиональных знаний и умений в этом деле не требуется. С этой задачей смогут справиться даже новички, особых сложностей не возникнет. Многие из тех, кто пробовал самостоятельно подсоединять выключатели, утверждают, что обычную розетку смонтировать гораздо труднее.

Не бойтесь браться за эту работу, особенно если хотите сэкономить на услугах специалистов. Вам не придется ждать приезда мастера и платить ему деньги, вы сможете установить выключатель сами в свободное время. Конечно, есть определенные нюансы, о которых можно узнать исключительно в процессе работы, но вы сумеете в них разобраться.

Рекомендации специалистов

Перед тем как приступить к работе с электросетью, следует принять во внимание ряд важных тонкостей. Об этом говорят специалисты, регулярно сталкивающиеся с распространёнными ошибками, которые обычные люди допускают при установке выключателей. Профессионалы готовы дать советы и пояснить, как правильно выполнять монтажные манипуляции, чтобы получить долговечную готовую схему.

Представляем вашему вниманию несколько полезных рекомендаций:

  1. Перед монтажом составляющих цепи основательно проверяется работоспособность элементов. В противном случае после подсоединения нужно будет «прозвонить» кабели, чтобы отыскать разрыв. Подобную вероятность следует исключить, иначе в будущем могут возникнуть проблемы. Вы же не хотите остаться без света из-за ошибок, допущенных при монтаже?!
  2. Подключая два световых прибора, не экономьте на чаше, так как это может обернуться неприятностями. Рекомендуется заранее купить чашу, имеющую четыре выхода, позволяющую добиться максимально надежного соединения проводов. Подобное решение отличается практичностью и подтверждает правильность подсоединения.
  3. Соблюдайте осторожность при соединении зачищенных проводов. Не допускайте их скрещивания, чтобы не возникло возможной угрозы при их дальнейшем использовании. Выполнить эти предписания трудно, но очень важно свести к минимуму касание.
  4. Даже обычные розетки, которые стоят в каждой квартире, могут заискрить. Подобное происходит в результате контакта фазового провода с «нулем», поэтому старайтесь избегать ошибок.
  5. Соединив провода, залудите концы. Для этой цели используется паяльный инструмент и припой. С этими приспособлениями многие не желают иметь дела, но не забывайте о том, что безопасность — прежде всего. Подобная мера предотвращает появление ржавчины, интенсивно образующейся под действием тока. Сделайте все необходимое, чтобы увеличить срок службы выключателя. Выполнив эту рекомендацию, вы избавите себя от необходимости в скором времени покупать и устанавливать новый выключатель.
  6. Не экономьте изоленту. После того как вы закроете чашу, она будет единственной преградой разрыва, по этой причине желательно тщательно изолировать каждый участок зачищенных концов.

Если вы хотите, чтобы смонтированная вашими руками схема прослужила долго, следуйте рекомендациям профессионалов. Некоторые считают, что знают все сами, и игнорируют предписания специалистов. Из-за этого возникают ошибки, нарушающие работоспособность световых приборов, которые потом приходится устранять.

Руководствуясь советами профессиональных электриков, даже новичок сможет избежать ошибок. Вы правильно выполните работы по установке выключателя и обеспечите стабильную эксплуатацию освещения в своем жилище. Принцип монтажа выключателя одинаков и для квартиры, и для частного дома, главное — не пренебрегать рекомендациями.

Выключатель, оснащенный таймером

Современные производители электрооборудования предлагают новые модели выключателей, оснащенные таймерами. Многие люди не желают лишний раз подниматься для выключения света. Подобная необходимость доставляет дискомфорт любителям поспать; в таких случаях можно воспользоваться инновационными технологиями.

Сегодня есть возможность установки выключателя, оборудованного таймером. Благодаря таймеру работа выключателя заранее программируется, устанавливается определённое время отключения света. Выключатели с таймером – очередной шаг в будущее.

Стандартные розетки также оснащаются таким механизмом, но мы пока остановимся только на выключателях. Опыт показывает, насколько важна проверка контактов, но трудностей в любом случае не предвидится. Производители разработали обособленную конструкцию. Подведение контактов к датчику не предусматривается, он не нуждается в питании от электрической сети.

Наиболее востребованы электронные датчики, но можно встретить и механические, хоть они и менее популярны. Какой вариант предпочесть – решать вам, монтаж не имеет различий. Естественно, розетки, обладающие сенсорным дисплеем, более удобны, но на выключателе он может отсутствовать. По этой причине рекомендуется сэкономить финансы, отказавшись от лишних деталей, требующих больших расходов. Решение принимают покупатели, а об особенностях каждой модели детально могут рассказать продавцы.

Схема подсоединения — не такая уж сложная. Выключатели, состоящих из двух клавиш, уже много лет пользуются популярностью и применяются повсеместно; их можно встретить почти в каждом доме, поэтому особенности монтажа знакомы большинству людей. С этой задачей можно справиться в течение нескольких минут, конечно, если ответственно подойти к подготовке.

Все же гораздо труднее прямо на месте объединить клеммы, рекомендуется заранее подготовить оголенные концы проводов. Обособленная чаша выступает непременным условием, гарантирующим надежность. Многие новички забывают об этом моменте и оставляют кабеля, маскируя их штукатурным слоем.

Устанавливая выключатель, старайтесь работать аккуратно: этот прибор хоть и маленький, но может испортить отделку стеновой поверхности. Лучше всего монтировать выключатель на этапе ремонтных работ, конечно, если вам не требуется срочная замена сломавшегося механизма.

Теперь вы знаете не только как подключить двухклавишный выключатель, но и как продлить срок его службы, каких ошибок следует избегать, чтобы прибор функционировал исправно.

Видео

Монтаж двухклавишного выключателя не потребует особых усилий и не займет много времени — убедитесь в этом сами. Процесс самостоятельного подключения выключателя облегчит просмотр обучающего видеоурока. Наглядная схема подключения двухклавишного выключателя представлена на этом видео:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
