Устройство кровли металлочерепица – технология и инструкция по укладке кровли, устройство крыши и вентиляции, пошаговая инструкция крепления

Содержание

Устройство кровли из металлочерепицы и ее конструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Конструкция и устройство кровли из металлочерепицы

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладваются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать. Поверх утеплителя укладывают пароизоляционную мембрану. Нужна она чтобы испарения из внутренних помещений не могли аккумулироваться в утеплителе.

Защита крыши от влаги
Защита утеплителя от проникновения влаги как изнутри так и снаружи.

Устройство теплой крыши


Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Устройство холодной крыши из металлочерепицы


Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под металлочерепицу

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Обрешетка под конек

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Торцевая планка и доска

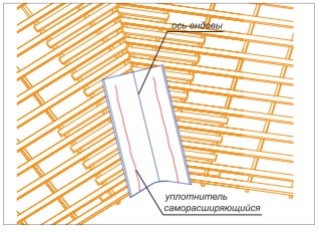

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Обрешетка под ендову

Ограждение кровли

Оно просто обязано быть надежным, поэтому делается выше свеса карниза. Для ориентира можно взять высоту несущей стены. Обрешетка в этих местах нужна сплошная. Поэтому между рядовой обрешеткой добавляются дополнительные доски и делается сплошное основание.

Обрешетка под ограждение кровли

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

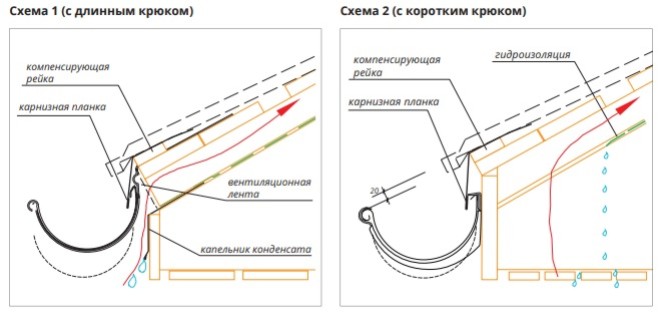

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Карнизная планка и желоб

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько.  Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Фартуки примыкания

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Монтаж листов металлочерепицы

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Завершающие элементы кровельной системы

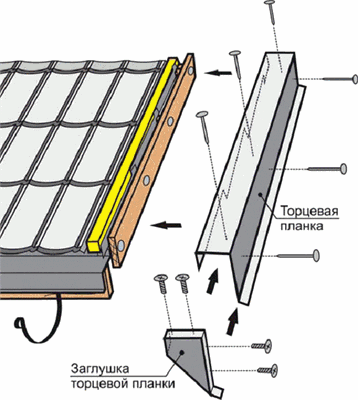

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

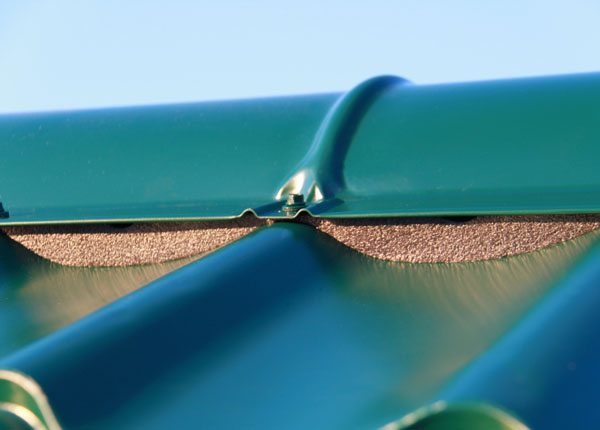

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Круглая и плоская коньковые планки

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

Вентиляционные выходы
На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Устройство элементов безопасности и их назначение

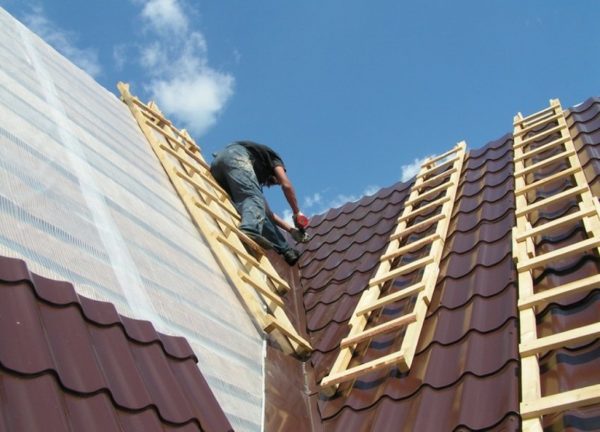

Лестница

Чтобы подняться на крышу, необходима устойчивая лестница. Она состоит из стеновой и кровельной лестниц с кронштейнами. Кронштейнов требуется по 4 штуки на секцию, их ставят в месте нижнего волнового изгиба, там, где обрешетка сплошная. И кронштейны, и верх кровельной лестницы крепят болт-шурупами. Стеновая лестница устанавливается так, чтобы самая верхняя ступень находилась напротив края карниза. При этом сама стеновая лестница должна быть в створе с кровельной.

Монтаж лестницы

Кровельное ограждение

Эти металлические элементы – необходимое условие при работах на крыше. Крепят их при помощи специальных опор к сплошной обрешетке  через нижнюю часть волны, уплотняя прокладкой из резины. Фото смотрите выше.

Переходной мостик

Переходные мостики нужны для безопасного хождения по крыше от окна мансарды, люка или лестницы. Крепят их таким же образом, как и ограждения, только сплошная обрешетка не обязательна.

Переходной мостик

Снегозадержатели

Снегозадержатели имеют трубчатую конструкцию, выполняются из металла, окрашенного в черный, коричневый, красный или зеленый цвет. Они устанавливаются по всему периметру кровли, выше карнизного свеса. Кроме этого они обязательно ставятся над входом в дом, окнами мансарды, а также над каждым уровнем многоярусной кровли.

Снегозадержатели

Ниже расположена схема кровельной системы компании Металл Профиль. На ней все рассмотренные выше узлы соединены в целую крышу.

Схема кровельной системы металлочерепицы

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.

Система водостока

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство кровли из металлочерепицы – технология укладки

Металлочерепица – кровельное покрытие на основе оцинкованной стали с волнообразным профилем, имитирующим форму керамической черепицы. Она является одним из наиболее популярных материалов для возведения крыши. В строительных магазинах представлен широкий представлены все сопутствующие элементы для создания кровли из металлочерепицы (коньковые профиль, ендовы, карнизные, фронтонные планки), чтобы выполнить кровельные работы своими руками. В этой статье мы расскажем, как выглядит технология устройства кровли из металлочерепицы.

Содержание статьи

Характеристики материала

Металлочерепица – кровельное покрытие на основе оцинкованной стали с полимерным или лакокрасочным слоем, используемое для возведения холодной или теплой кровли. Она производится методом холодного проката из стальных заготовок. Сильными сторонами металлочерепицы считаются:

  • Легкий вес. Один квадратный метр металлочерепицы весит 5,5-6,5 кг, что позволяет выполнять укладку на разреженную обрешетку, не усиливая стропильный каркас крыши.
  • Долгий срок службы. Качественная металлочерепица, а также доборные элементы из оцинкованной стали эксплуатируются более 20-25 лет при грамотном обслуживании и своевременном ремонте.
  • Устойчивость к коррозии. Цинковый слой, полимерное покрытия надежно защищают сталь от воздействия воды, потому металлочерепица не подвергается коррозии.
  • Высокая несущая способность. Благодаря волнистому профилю, металлочерепица обладает высокую несущую способность и не деформируется под воздействием интенсивных нагрузок.
  • Устойчивость к перепадам температуры. Перепады температуры не оказывают влияние на прочностные качества, целостность материала, поэтому он используется во всех климатических зонах.

Важно! Покрытие из металлопрофиля рекомендуется укладывать на односкатные и многоскатные крыши с уклоном не менее 12 градусов. Для монтажа холодной кровли потребуется непосредственно кровельный материал, а также доборные элементы: ендовы, коньки, карнизные или фронтонные планки, элементы водостока, софиты для подшивки карнизов, молниезащита, снегозадержатели. Конструкция теплой крыши подразумевает дополнительное использование утеплителя и пароизоляции.

Строение листа металлочерепицы

Строение листа металлочерепицы

Возможные размеры листов металлочерепицы

Возможные размеры листов металлочерепицы

Выбор элементов

Крыша из металлочерепицы – многослойная конструкция, элементы которой взаимодействуя друг с другом, повышают ее качество и срок службы. Строение холодной кровли состоит из гидроизоляции, обрешетки и кровельного покрытия, а в состав теплой входит еще пароизоляция и слой утеплителя. Опытные мастера рекомендуют выбирать материалы для устройства крыши в соответствии со следующими критериями:

  1. При выборе металлочерепицы играют роль всего 2 показателя – высота гофры и толщина стали. Чем эти показатели выше, тем больше прочность и несущая способность кровельного покрытия. Необходимое количество листов рассчитывают, исходя из площади скатов и полезной площади полотна.
  2. Доборные элементы, такие как карнизная и фронтонная планка, приобретаются в зависимости от метража свесов с учетом нахлеста 15-20 см. Они подбираются в тон металлочерепице.
  3. Ендовы используются для оборудования стыков между скатами в многоскатных, сложных конструкциях. Они представляют собой стальные планки в виде уголка с полимерным покрытием.
  4. Коньковый профиль используется для оборудования конька крыши. Коньковые элементы, как и ендовы, представляют собой уголки с крепежными полочками 20-50 см. Чем шире полочки, тем лучше профиль защищает от проникновения влаги зазор между листами материала.
Устройство кровли из металлочерепицы

Устройство кровли из металлочерепицы

Учтите, конструкция теплой кровли намного проще, чем теплой, так как она состоит всего из 3 слоев. Однако, кровельные комплектующие применяются для устройства крыши любого типа. Качественные доборные элементы помогают сохранить целостность кровельного полотна при оборудовании узлов примыкания к вертикальным и горизонтальным поверхностям, места прохода труб и аэраторов через скат, сводя к минимуму риски возникновения протечек.

Кровельный пирог

Основа долговечности и надежности крыши – грамотно составленный кровельный пирог из совместимых материалов, который обеспечивает герметичное и прочное покрытие. Конструкция крыши из металлопрофиля имеет многослойное строение, выполняющие 4 важных функции: гидроизоляция, термоизоляция, пароизоляция, ветрозащита. Кровельный пирог под металлочерепицу состоит из следующих ингредиентов:

  • Пароизоляция. Она защищает стропильный каркас от проникновения пара, насыщенного влагой, из нагретых помещений верхнего этажа или мансарды. Пароизоляция – диффузная мембрана, которая пропускает воздух, но не дает пройти воде, она крепится на нижнюю поверхность стропил строительным степлером.
  • Термоизоляция. Утеплитель монтируют между стропильными ногами каркаса крыши. Слой термоизоляции, необходимый для поддержания оптимального температурного режима, рассчитывают, исходя из климатических условий. В конструкцию холодной крыши утеплитель не входит.
  • Гидроизоляция. Гидроизоляционный материал укладывается поверх стропил, чтобы защитить деревянные элементы каркаса от проникновения влаги снаружи. В качестве гидроизоляции применяется пленка или мембраны. Для устройства холодной кровли допускается использование рубероида.
  • Контробрешетка. Рейки толщиной 2-3 см, уложенные вдоль стропил, образуют контробрешетку, которая формирует вентиляционный зазор между слоями кровельного пирога.
  • Обрешетка. Металлочерепица монтируется на решетчатую обрешетку, закрепленную перпендикулярно стропилам. Этот элемент конструкции отвечает за распределение веса кровельного покрытия и придание жесткости скатам.

Учтите, что инструкция предписывает использование вспомогательных элементов, которые формируют герметичное покрытие, со всех сторон защищенное от проникновения влаги. Если выполнять устройство кровли из металлочерепицы, используя ендовы, коньковый профиль и различные планки примыкания, то протечек не будет даже во время обильных ливней.

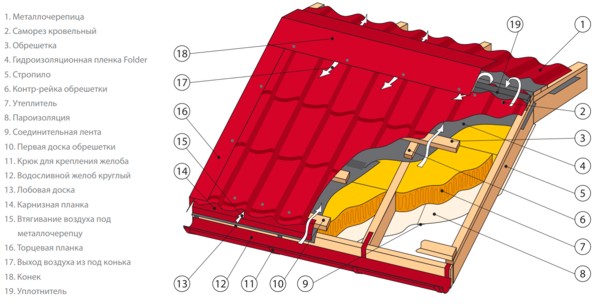

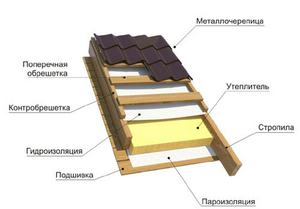

Состав кровельного пирога

Состав кровельного пирога

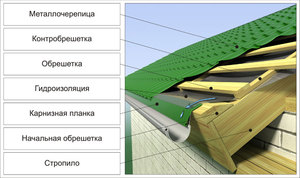

Фронтальный разрез кровли из металлочерепицы

Фронтальный разрез кровли из металлочерепицы

Требования к обрешетке

Укладка металлочерепицы выполняется на прочное основание – обрешетку. Обрешеткой называют настил из деревянных досок или брусков, уложенных с просветом, к которому прикрепляют кровельный материал. Элементы обрешетки должны поддерживать кровельное полотно в 3 местах, чтобы предотвратить деформацию: по бокам листа и в центре. К обрешетке предъявляются следующие требования:

  1. Инструкция предписывает монтировать для настила металлочерепицы обрешетку с шагом 30-50 см в зависимости от длины волны кровельного покрытия.
  2. Древесину для изготовления обрешетки обрабатывают антисептическими и огнеблокирующими составами, чтобы защитить от гниения и повысить сопротивляемость к огню.
  3. В местах, где крепятся ендовы, коньковый профиль или снегозадержатели, обрешетку усиливают дополнительным элементом. Это делается так как ендовы и другие разжелобочные элементы являются местами скопления жидкости и снега, поэтому нагрузка на стропила там выше.

Опытные мастера утверждают: чем более пологие у крыши скаты, тем меньше должен быть шаг обрешетки. Такая инструкция объясняется тем, что с крыш с маленьким уклоном жидкость и снег не соскальзывают самостоятельно, а задерживаются, в результате чего нагрузка на стропила и обрешетку повышается.

Обрешетка под металлочерепицу

Обрешетка под металлочерепицу

Технология укладки

Укладка металлочерепицы выполняется после окончания сборки стропильного каркаса и обрешетки. Чтобы избежать намокания деревянных элементов каркаса, нужно выполнять монтаж в сухую погоду. Из соображений безопасности запрещается производить высотные работы в ветреную погоду. Чтобы качественно уложить металлопрофиль. Существует следующая инструкция:

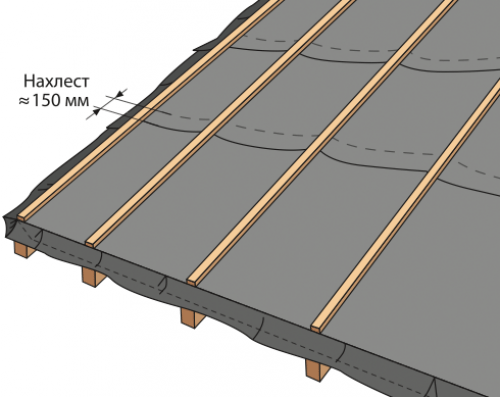

  • Поверх стропильных ног укладывают гидроизоляционный материал, начиная с кровельного свеса. Укладка производится с небольшим провисанием, чтобы под давлением воды гидроизоляция не лопнула. К стропилам пленка крепится степлером, нахлест между полосами делают 10-15 см, проклеивая его клейкой лентой.
  • Вдоль стропил прямо поверх гидроизоляции устанавливают рейки контробрешетки, которые формируют вентиляционный зазор, необходимый для защиты кровельного материала от конденсата.
  • Затем перпендикулярно стропильным ногам каркаса фиксируют к контробрешетке обрешетку с шагом, равным длине волны металлопрофиля.
  • Выполняют раскрой листов металлочерепицы под размеры ската. Если покупать материал напрямую у производителя, то нарезка выполняется в заводских условиях, поэтому горизонтальных стыков между листами не будет. Резать металлопрофиль вне производства можно циркулярной пилой, электролобзиком или ножовкой по металлу.
  • Начинают укладку с нижнего правого края ската. Если укладка выполняется в один ряд, то листы крепятся друг за другом. Если монтаж идет в 2 ряда, то сначала укладывают крайний лист снизу ската, затем фиксируют лист над ним, потом 2 лист первого ряда и так далее.
  • Крепят лист к обрешетке при помощи кровельных саморезов с резиновой прессшайбой, которая закрывает крепежное отверстие от проникновения воды. Саморезы вкручивают строго под прямым углом к поверхности кровельного материала, оставляя зазор 1-2 мм, чтобы не деформировать его. Для фиксации 1 листа требуется 10-15 саморезов.
  • Металлочерепицу при монтаже нахлестывают друг на друга на 1 волну. Место перекрывания листов фиксируется саморезов через капиллярную канавку.

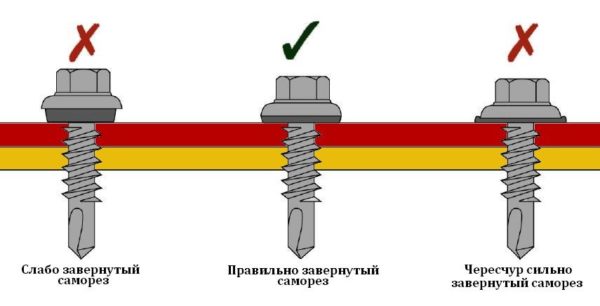

Обратите внимание! При фиксации металлочерепицы важно не перекрутить саморез, чтобы избежать деформации материала и сколов на полимерном покрытии. Для этого лучше работать шуруповертом на низких оборотах.

Технология укладки материала

Технология укладки материала

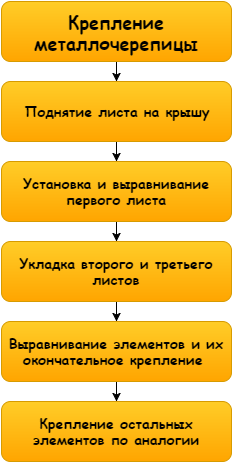

Схема крепления листов

Схема крепления листов

Расположение мест крепления

Расположение мест крепления

Монтаж доборных элементов

На укладке кровельного материала устройство крыши из металлочерепицы не заканчивается. Чтобы сделать конструкцию более прочной, защищенной от атмосферной влаги и завершенной, нудно установить ендовы, коньковый профиль и карнизные планки. Работы выполняются в следующем порядке:

  1. Устанавливают коньковый профиль. Оп прикрепляется к обрешетке вдоль конькового соединения кровельными саморезами. Для защиты торцов профиля от попадания воды используют специальный уплотнитель.
  2. Фиксируют ендовы и другие разжелобочные элементы. Для защиты стыков между скатами и мест примыкания к вертикальным поверхностям устанавливают специальные планки.
  3. Карнизные и фронтонные свесы оборудуют специальными планками, защищающими от влаги и ветра.
  4. Зашивают карнизные и фронтонные свесы софитами. Эти перфорированные панели защищают нижнюю поверхность ската, не защищенную гидроизоляцией, от контакта с водой.
  5. Устанавливают водосток, снегозадержатели и молниезащиту.

Помните! Ендовы, коньки, планки примыканий и водосток – не декоративные ‘элементы кровли. Они выполняют функцию защиты полотна от протечек, герметизируя его. При условии правильного оборудования кровельного пирога и использовании вспомогательных комплектующих, крыша из металлочерепицы прослужит 20-30 лет.

Доборные элементы для кровли для металлочерепицы

Доборные элементы для кровли для металлочерепицы

Видео-инструкция

устройство, инструкция как правильно покрыть кровлю, видео и фото

Если вы решили провести работы по укладке металлочерепицы самостоятельно, то этот обзор для вас. В статье вы найдете пошаговую инструкцию с описанием каждого действия. Вам остается только выполнить все рекомендации, и уже через 1-2 дня ваша крыша из металлочерепицы будет готова.

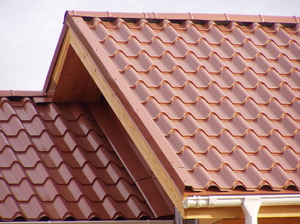

На фото: сделать кровлю такого типа по силам любому человекуНа фото: сделать кровлю такого типа по силам любому человекуДля работы нужно привлечь 1-2 помощников, это очень сильно упростит процессДля работы нужно привлечь 1-2 помощников, это очень сильно упростит процессГотовая крыша смотрится отличноГотовая крыша смотрится отлично

Этапы проведения работ

Устройство кровли из металлочерепицы можно разбить на следующие этапы:

  • Приготовление материалов и инструмента;
  • Замеры крыши и крепление гидроизоляционного слоя;

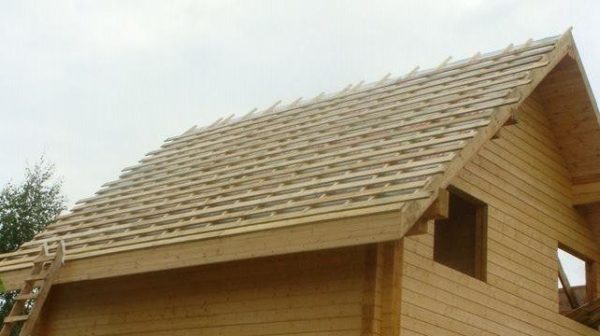

  • Монтаж обрешетки;
  • Установка карнизной планки и кронштейнов водосточной системы;
  • Крепление листов металлочерепицы;
  • Монтаж коньков и фронтонных планок.

При всех своих преимуществах металлочерепица очень требовательна к соблюдению технологии монтажа.

Порядок рабочего процесса всегда неизменный, делайте все по порядку и вы ничего не упуститеПорядок рабочего процесса всегда неизменный, делайте все по порядку и вы ничего не упустите

Этап 1 – необходимые материалы и инструмент

Для начала следует собрать все необходимое, полный перечень указан в таблице.

Выбирайте качественный материалВыбирайте качественный материал
Материал Описание
Металлочерепица Это основной материал, качество которого имеет большое значение. Выбирайте продукцию известных компаний, хорошо зарекомендовавшую себя на рынке. Если длина откоса менее 6 метров, то поверхность закрывается в один ряд, если более 6 метров, то лучше класть два ряда
Комплектующие На любой кровле используется коньковый элемент, ветровая доска и карнизная планка. Также может быть использовано примыкание к трубе, а также ендовы при наличии изгибов на кровле
Подкровельная мембрана Специальный материал не пускает воду внутрь, но не препятствует испарению влаги из утеплителя и древесины. Продается в рулонах по 70-75 метров квадратных
Материал для обрешетки Используются варианты толщиной от 30 до 50 мм и шириной от 40 до 60 мм. Поверх него будет стелиться доска шириной 100 мм и толщиной 32 мм. Выбирайте сухой материал, чтобы избежать деформаций и растрескивания
Крепеж Гидроизоляция крепится скобами, элементы обрешетки саморезами. Для кровельного покрытия используются специальные саморезы в цвет металлочерепицы со специальными резиновыми прокладками под шайбой. У них сверловой наконечник, позволяющий крепить покрытие без сверления
Супердиффузионная мембрана – то, что нужно в качестве подкладки под кровлюСупердиффузионная мембрана – то, что нужно в качестве подкладки под кровлю

Что касается инструмента, то нужен такой перечень:

  • Шуруповерт для закручивания саморезов. В комплекте должны быть насадки и под стандартный крепеж, и под кровельный, не упустите этот нюанс из вида;
Шуруповертом производится основная часть работ по креплению материалаШуруповертом производится основная часть работ по креплению материала
  • Для резки деревянных элементов нужна ножовка по дереву или электроинструмент;
  • Резать металлочерепицу и комплектующие стоит специальными ножницами. Это может быть как ручной, так и электрический вариант;
Специальные ножницы позволяют быстро и качественно резать изогнутые элементыСпециальные ножницы позволяют быстро и качественно резать изогнутые элементы
  • Для проведения замеров и разметки нужна рулетка и маркер, а также длинная рейка или уровень;

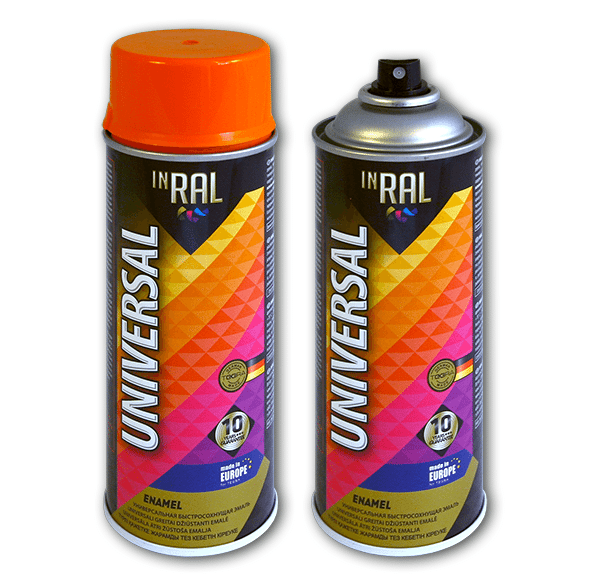

  • Также я рекомендую приобрести баллончик с краской того же цвета, что и покрытие. Она обычно продается там же, где и металлочерепица. Если вдруг вы поцарапаете поверхность, то быстро устраните изъян.
Краска позволит быстро устранить все мелкие изъяныКраска позволит быстро устранить все мелкие изъяны

Ни в коем случае не используйте для резки металлочерепицы болгарку. В процессе работы торцы металла очень сильно перегреваются и уже через год-два начинают ржаветь.

Этап 2 – замеры конструкции и монтаж гидроизоляции

Если все необходимое есть под рукой и стропильная система возведена, можно приступать к начальным работам:

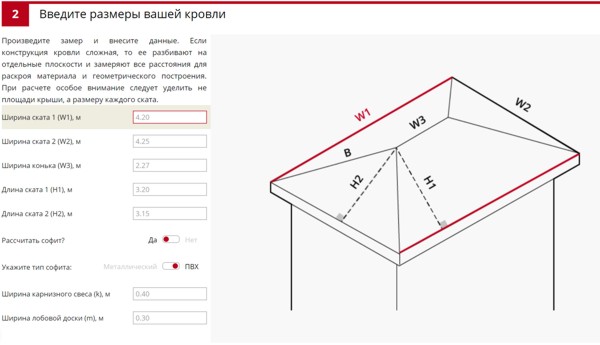

  • Прежде чем покрыть крышу, следует проверить ее размеры. Вы должны измерить длину и ширину каждой стороны, а потом проверить диагонали. Если они неодинаковы, то нужно устранить перекос;
Расстояние между противоположными углами поверхности должно быть одинаковымРасстояние между противоположными углами поверхности должно быть одинаковым
  • Гидроизоляционный материал отрезается таким образом, чтобы при укладке он выступал на 20 см по бокам. То есть резать надо кусок, который будет на 40 см больше ширины ската. Пленка легко разрезается ножницами или строительным ножом;
  • Укладка производится от нижнего края стропильной системы. Материал постепенно раскатывается и фиксируется на элементах с помощью строительного степлера. Провис пленки не должен быть более 2 см. Работа достаточно быстрая и простая, главное – располагать полотно ровно и надежно его закреплять;
Так проводится крепление подкровельной пленкиТак проводится крепление подкровельной пленки
  • Следующий ряд располагается так, чтобы напуск составлял 150 мм. Это позволит обеспечить надежную защиту от влаги. В местах стыковки фиксируйте материал степлером особенно тщательно.

Этап 3 – монтаж обрешетки

Эта часть работ состоит из следующих действий:

  • После крепления мембраны поверх стропил устанавливается брусок толщиной 3-5 см. Он закрепляется с помощью саморезов длиной в два раза больше толщины элементов. Контр-рейка (так еще называется этот элемент) будет служить дополнительным крепежом пленки и создаст вентиляционный зазор под кровельным покрытием;
Рейка просто крепится поверх стропилРейка просто крепится поверх стропил
  • Брусок можно крепить одновременно с пленкой – застелили один ряд, прибили брусок и так далее, пока вся поверхность не будет закрыта;
Брусок обеспечивает вентиляционный зазор под кровлейБрусок обеспечивает вентиляционный зазор под кровлей
  • Поверх брусков надо закрепить доску толщиной 32 мм. Сплошная обрешетка под металлочерепицу не нужна, шаг расположения элементов составляет 300 или 350 мм в зависимости от типа продукции. При этом первый ряд всегда располагается на меньшем расстоянии. Чтобы вам было проще понять, ниже представлена схема, в которой есть все требуемые расстоянии в зависимости от поперечного шага волн;
Имея под рукой этот рисунок, вы правильно сделаете нижнюю часть обрешеткиИмея под рукой этот рисунок, вы правильно сделаете нижнюю часть обрешетки

Нижняя доска обрешетки всегда толще остальных на высоту волны кровельного материала, обычно это 10-15 мм. Поэтому первый ряд делается из доски 40 мм.

  • Доска прибивается по всей площади, торцы можно сильно не выравнивать. Их проще отрезать потом, тогда вы получите ровную линию с минимальными затратами времени;
Крайние элементы подрезаются по линии после крепленияКрайние элементы подрезаются по линии после крепления
  • Вокруг дымоходов, а также на ендовах и около конька делается сплошная обрешетка шириной 30-40 см. Это нужно для укрепления поверхности;
На ендовах делается сплошной настилНа ендовах делается сплошной настил
  • В последнюю очередь следует прибить доски на торцы фронтонов. Это повысит удобство монтажа металлочерепицы своими руками, так как у вас будет четкая линия, по которой выровнять элемент не составит труда.
Так выглядит готовая обрешетка, на которую будет укладываться кровля металлочерепицаТак выглядит готовая обрешетка, на которую будет укладываться кровля металлочерепица

Этап 4 – крепление карнизной планки и кронштейнов водосточной системы

Разбираясь, как правильно покрыть крышу металлочерепицей своими руками, многие упускают именно эту часть работ. Потом приходится исхитряться и выходить из ситуации как получается.

Но можно сделать все правильно без каких-либо проблем:

  • В первую очередь к торцам стропил крепится лобовая доска. Она позволяет выровнять линию и создать прочную опору для торцевых элементов. Доска прикручивается саморезами или прибивается оцинкованными гвоздями;
  • Далее к нижней доске обрешетки крепятся кронштейны водосточного желоба. Они располагаются с шагом в 60-80 см и фиксируются гвоздями или саморезами. Тут все просто, главное заранее приобрести крепеж, чтобы поставить его на место;
Не забывайте про кронштейны, как это делают многиеНе забывайте про кронштейны, как это делают многие
  • Поверх кронштейнов располагается карнизная планка и закрепляется гвоздями или саморезами. Шаг крепежа 10 см, он располагается зигзагообразно: то сверху, то снизу. На соединениях планки должны заходить друг на друга как минимум на 50 мм;
Планка крепится с напуском в 5 см на стыкахПланка крепится с напуском в 5 см на стыках
  • Если у вас есть ендовы, то нужно закрепить нижнюю часть после карнизного элемента. Она укладывается по сгибу крыши и отрезается до требуемой вам длины, если есть соединения, то напуск делайте не менее 150 мм. После этого производится крепление элемента. Помните, что ендова обязательно должна лежать поверх карнизной планки, а не наоборот.
Крепление производится саморезами или гвоздямиКрепление производится саморезами или гвоздями

Этап 5 – крепление кровельного материала

Теперь разберемся, как покрыть крышу металлочерепицей своими руками.

Инструкция по проведению работы выглядит так:

Схема проста, ничего сложного в работе нетСхема проста, ничего сложного в работе нет
  • Для начала нужно поднять лист на крышу. Это можно сделать очень просто: поставить две доски как салазки, обвязать элемент веревкой и затянуть наверх. Можно соорудить раму, в которую вставляется лист и которая поднимается по тем же салазкам, этот вариант хорош для высоких крыш и больших листов;
Важно не повреждать кровельный материал при его поднятии на крышуВажно не повреждать кровельный материал при его поднятии на крышуТак выглядит вариант с подъемным устройствомТак выглядит вариант с подъемным устройством
  • Если скат очень крутой, то следует сделать несколько лестниц, которые будут фиксироваться на коньке. Работать с них будет гораздо безопаснее;
На крутых скатах нужно несколько лестницНа крутых скатах нужно несколько лестниц
  • Первый лист выравнивается по торцу и крепится одним саморезом в верхнюю часть обрешетки. Он должен располагаться примерно посередине и не должен быть закручен слишком сильно. Элемент должен свободно поворачиваться в обе стороны. Помните, что лист не должен выдвигаться ниже свеса более чем на 5 см;
  • Второй лист ставится рядом и заводится сверху или снизу (зависит от того, с какой стороны вы начали работу). Элементы скрепляются между собой 1-2 саморезами на соединении. Причем саморезы не должны вкручиваться в обрешетку. Они нужны только для соединения частей;
Второй лист совмещается и фиксируетсяВторой лист совмещается и фиксируется
  • Таким же образом ставится третий лист и скрепляется со вторым. После этого нужно выровнять нашу тройку элементов и можно приступать к их креплению. Чтобы вам было проще разобраться, ниже показана схема расположения кровельных саморезов. По краю крепеж идет в каждой волне, а дальше располагается в шахматном порядке;
Вот так производится креплениеВот так производится креплениеКрепление производится в нижние части волн, которые прилегают к обрешеткеКрепление производится в нижние части волн, которые прилегают к обрешетке
  • Дальше работа производится проще, каждый последующий лист ставится и закрепляется на поверхности. Покрытие крыши металлочерепицей проходит довольно быстро благодаря большому размеру листов.

Саморезы следует вкручивать правильно, если они будут располагаться наперекосяк, то в отверстие попадет вода. Также важно затягивать их с нужным усилием, чтобы резиновая прокладка прилегала плотно, но не раздавливалась.

Очень важно правильное крепление металлочерепичной крышиОчень важно правильное крепление металлочерепичной крыши

Если у вас покрытие будет располагаться в два ряда, то монтаж металлочерепицы будет проходить несколько иначе:

  • Первым кладется нижний ряд, соедините 2-3 листа, выровняйте по свесу и закрепите к обрешетке. Далее можно гнать первый ряд, а можно приступить ко второму, и вести работу постепенно. Тут все зависит от вас. На схеме ниже показана правильная последовательность укладки материала;
Вот так производится укладка материала в два рядаВот так производится укладка материала в два ряда
  • Напуск на вертикальных скатах должен быть 50 мм, но там все совмещается по выступам и спутать что-то невозможно. Ниже показана схема укладки материала и на треугольные скаты. Также там показано, на какие части материала можно ступать, чтобы не повреждать его при передвижении по кровле.
Для треугольных скатов заказывайте листы разной высоты, цена материала велика, и если брать стандартные элементы, то получится очень много отходовДля треугольных скатов заказывайте листы разной высоты, цена материала велика, и если брать стандартные элементы, то получится очень много отходов

После окончания работы осмотрите поверхность, если на ней есть царапины и потертости, то их нужно сразу закрасить краской. Места подкрашивания лучше предварительно обезжирить.

Этап 6 – монтаж доборных элементов

Тут рабочий процесс производится в следующем порядке:

  • Торцевые планки приобретаются в цвет основного покрытия. Этот элемент обеспечивает эффективную защиту от влаги по краям крыши, где вода задувается ветром. Именно поэтому данный элемент еще называется ветровая планка;
Вот так выглядит схема крепленияВот так выглядит схема крепления
  • Крепление производится с помощью саморезов, которые вкручиваются и сбоку и сверху с шагом в 50 см. Сверху нужно закручивать крепеж в месте примыкания планки к кровельному материалу;
Так выглядят планки примыкания после крепленияТак выглядят планки примыкания после крепления
  • Напуск на местах соединения должен составлять не менее 100 мм, стык укрепляется саморезом и промазывается герметиком для надежности;
  • Конек металлочерепицы может иметь разную форму. Он изготавливается из жести такого цвета, как и основной материал. Ниже показана схема конструкции, из которой понятно, что этот элемент служит и для защиты от влаги, и для вентиляции подкровельного пространства;
Вот так выглядит система в разрезеВот так выглядит система в разрезе
  • Вдоль линии конька наклеивается уплотнительная поролоновая лента, она располагается на ширине выступов. Проще примерить элемент и отметить расположение уплотнителя и потом работать;
  • Монтаж конька начинается с края кровли, он кладется на ветровую планку так, чтобы край выступал на 20 мм. Крепление производится кровельными саморезами длиной 70 мм, они располагаются на расстоянии 50 см друг от друга;
Так выглядит конструкция в собранном видеТак выглядит конструкция в собранном виде
  • Напуск на соединениях должен быть не менее 100 мм, полукруглые варианты стыкуются по линии штамповки.

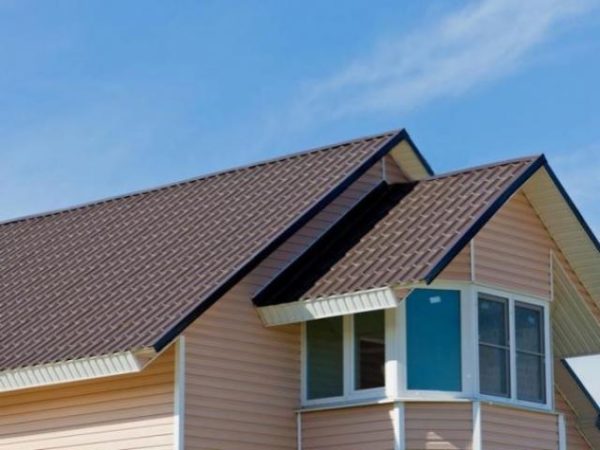

Крыша металлочерепица в готовом виде смотрится очень аккуратноКрыша металлочерепица в готовом виде смотрится очень аккуратно

Вывод

Из данного обзоры вы узнали все нюансы монтажа металлочерепицы. Теперь вы можете самостоятельно провести работы и сэкономить значительные средства. Посмотрите видео рабочего процесса, чтобы еще лучше разобраться в нем, а если есть вопросы – не стесняйтесь писать их в комментариях под обзором.

Устройство кровли из металлочерепицы по деревянной обрешётке: технология монтажа

Особенности укладки металлочерепицыЧтобы крыша не текла, сохраняла тепло и долго радовала хозяев своим привлекательным видом, надо обустраивать ее по всем правилам. Каждый из кровельных материалов отличается своими тонкостями касательно техники монтажа. Можно выделить два подхода к утеплению крыши дома. Это тёплая кровля и холодная. В зависимости от выбранного варианта будут отличаться особенности устройства крыши.

Укладка теплой кровли

Устройство кровли из металлочерепицы технологию имеет нехитрую. На ней присутствуют утеплённые скаты крыши. Вот почему на чердаке вполне комфортно и можно обустраивать даже жилую зону. Для этого производится ряд операций, создается целое кровельная система.

Сначала изолируется ендова. Мембрана из рулона прокладывается по всей ее длине в направлении сверху. Стыки на ендове и примыканиях заклеивают строительной лентой той же марки, что и мембрана. По стропилам укладывают гидроизоляцию по линии от карниза до конька. Рулоны стелят в горизонтальном положении. Стыки у ряда элементов выполняют на стропилах. Перехлест между ними равен 15 см. Недопустимо свисание мембран. Они должны быть как следует натянуты.

Утепление кровли и настил пароизолятора

Описание материалаВыложив слой гидроизолятора с внутренней стороны, монтируют утеплитель. Чаще применяют вату из базальта, выпускаемую в матах. Можно использовать и прочие модификации утеплителей. Маты из базальтового волокна прокладывают слоями крышу. Если надо положить несколько слоев, стыки между ними кладут так, чтобы первый свой перекрывал последующие. Если этого не сделать, мостики холода дадут о себе знать. Сверху утеплителя расстилают пароизоляционную мембрану. Она необходима, чтобы пары от внутренних комнат не сосредоточились в утеплителе.

Холодная модель кровли

Кровля из металлочерепицы технологию монтажа предполагает несложную, и справиться с ней может даже непрофессионал. Но опыт всё же желателен.

Особенность подобной кровли заключается в том, что скаты у нее не утепляют. Теплоизоляционный материал укладывают на нижнюю область чердака. Выходит, что скаты вентилируются, а в доме сохраняется тепло. Необходимо защищать такой утеплитель от влаги. Кроме упомянутых ранее мембран, холодная кровля из металлочерепицы предусматривает применение устойчивой к влаге пленки.

По сравнению с мембраной, пленка провисает между стропилами почти на 20 мм для стока конденсата. Как и в случае с теплой кровлей, гидроизоляцию надо прокладывать горизонтально от карниза до конька. Нахлест должен составить 15 см.

Обрешетка как ключевой элемент

Стропилы на кровлеДля формирования облицовки используют выпуски с сечением 50 на 50 мм и обрезную доску размером 32 на 100 и 50 на 100 мм. Внизу ската кровли по поверхности карнизного свеса прибивают две доски 50 на 100. Затем сверху гидроизоляции набивается контробрешетка из брусков 50 и 50 мм. Они выстраиваются вдоль стропил от конька книзу. Поверх указанной контробрешетки с определенным шагом закрепляют доски горизонтально на обрешётки. Шаг крепления таких досок зависит от модификации профиля металлочерепицы, которые планируется использовать для покрытия крыши.

Обустройство коньковой обрешетки

Расположенная в самом верху часть крыши и предполагает обязательное упрочнение. Для этого прибывают по несколько досок с каждой из сторон коньковой планки. Торцевая часть кровли требует обустройства досок больше, нежели основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка требуется и под ендову. Она формирует фактически внутренний стык между двумя скатами. В зонах ее прохождения обрешетку надо делать сплошной.

Ограждение кровельной конструкции

Этот участок непременно обязан быть надежным. Его обустраивают выше свеса карниза. Чтобы лучше ориентироваться, надо принимать во внимание высоту несущей стены. В указанных зонах обрешетка требуется сплошная. Вот почему же между рядовой обрешеткой добавляют дополнительные доски и делают сплошное основание.

Компоненты кровельной системы

Элементы крыши из металлочерепицы включают в себя большой ассортимент изделий. Конструкция кровли из металлочерепицы требует крепления всех составляющих кровельной системы к готовой обрешётке. Она состоит из большого количества элементов:

  • планка под карнизы;
  • держатель желоба;
  • желоб.

Как правильно класть металлочерепицуСначала фиксируют особые держатели желоба. Затем его фиксируют для стока влаги. Только вслед за этим можно ставить карнизную планку. Ее помещают на обрешётку при помощи саморезов, чтобы края желоба не выходили из-за этой области. В зависимости от того, какую форму имеет крыша, ендовы этой конструкции из металлочерепицы могут присутствовать в нескольких видах. Нижняя ендова закрепляется на обрешётки под кровлей. Верхняя ендова, другими словами, декоративная планка находится над кровлей. При стыковке планок нижней ендовы обустраивают нахлест не меньше 10 см.

Примыкание необходимо, чтобы гарантировать плотный стык кровли с трубами и стенами. В них различают верхнюю и нижнюю планки. Создав фартук из нижних планок, под него подводят галстук, предназначенный перемещать воду в ендову или к внешнему карнизу. После этого крепится кровельное покрытие и сверху монтируют планки примыкания верхних элементов.

Установка металлочерепицы

Как правильно уложить металлочерепицуВ случае когда металлочерепица закрывает собой весь скат крыши, то монтаж начинают с конька. У первого листа проверяют месторасположение касательно торца и карнизов. Над ними он должен выглядывать приблизительно на 5 см. Впоследствии устанавливают металлочерепицу. Можно обустраивать ее справа налево с нахлестом последующих листов на предыдущие и слева направо. В этом случае нахлест осуществляется на предыдущие листы.

Каждые три соединенных листа проверяют относительно параллельности. Саморезы вкручиваются под боковой нахлест, или верхнюю точку. Нельзя допускать, чтобы обрешетка при этом была захвачена.

Рассматривая схему черепичной кровли, если длина ската превосходит габариты листового материала, нужно уделять внимание стыковке листов по длине. После этого выпрямляют первые 4 листа по торцу. Фиксируют каждый квадратный метр черепицы саморезами с прокладкой. Для этого их нужно брать в количестве 6 или 8 штук. Нижний участок листа укрепляют в изгиб волны там, где материал прилегает к обрешётке. Установка идет сквозь волну. Следующие ряды саморезов смещают в шахматном распорядке.

Завершающие компоненты

Торцевые планки устанавливаются задние части крыши. Фиксировать их надо саморезами через 50 или 60 см. Нахлест между соседними планками составляет почти 50 мм.

У коньковой планки бывают закругленная или плоская формы. Первые дополнительно требуют прикрепления торцевой заглушки. Она бывает конусной и простой. Закрепляется заклепками или саморезами. Перед обустройством планок под конёк укладывают уплотнитель многофункциональный либо фигурный. Устанавливают планки с помощью коньковых саморезов.

Вентиляционные составляющие проходных конструкций

Они выступают в качестве доборных участков кровли из металлочерепицы. Необходимы для комфортного монтажа воздуховодов, антенн и прочих деталей. Можно отметить:

  • вентиляционный выпуск;
  • канализационный выход;
  • выпуск для антенны электрокабелей.

Как выбрать кровельный материалВентиляционный выход требуется в каждом пролете стропил, чтобы обеспечить хороший воздухообмен. Но если имеется неутепленный холодный треугольник под крышей непосредственно, будет достаточно 1 выхода на каждые 50 квадратных метров крыши. В металлочерепице делают отверстия, вслед за этим закрепляют элементы саморезами к краям этой щели.

Ежели герметик на основе силикона не предусмотрен в комплектации выхода, то надо применять его в дополнение ко всему. Канализационный выход совмещается со стояком. С этой целью применяется гофротруба. На крыше для монтажа проходной детали отделяют отрез металлочерепицы. Вслед за установкой гидроизоляции, уплотнителя и герметика вывод канализации устанавливают в проходной компонент. Его укрепляют на черепице гвоздями.

Чтобы загерметизировать место стыковки антенны, дымоходов и проводов с материалом кровли, пускают в ход специфические антенные выходы. Их верхушку, сделанную из резины, убирают и обустраивают на 20% меньше сечения проходной трубы, после чего накладывают на неё. Основанию вывода антенны обеспечивают форму выхода кровли и обрабатывают силиконовым герметиком. Фиксируют посредством гвоздей кровельного материала.

Обустройство элементов безопасности

Металлочерепица на крышеК ним относят лестницу, переходной мостик и снегозадержатели. Чтобы попасть наверх, нужно обустраивать стойкую лестницу. Она включает стеновой и кровельный кронштейны. Их используют по четыре штуки на каждый отдел. Их ставят в зоне нижнего волнового прогиба там, где обрешетка является сплошной. Верхняя часть коленной лестницы, как и кронштейны, крепят шурупами. Стеновая лестница ставится таким образом, чтобы поверхностный выступ размещался в противовес кромке карниза. Только сама стеновая лестница должна быть в створе с кровельной.

Железные элементы, выполняющие роль кровельного ограждения, очень важны для работ на крыше. Укрепляют их при помощи опор обрешетки сквозь нижнюю зону волны. После этого их уплотняют резиновой прокладкой. Переходные мостики требуются для безопасного вождения по крыше от окна мансардной лестницы или люка. Закрепляют их аналогичным образом, что и ограждение. Но сплошная обрешетка здесь не является обязательной.

Снегозадержатели отличаются трубчатой конструкцией. Делают их из металла, окрашенного в красный, коричневый, зелёный или чёрный цвета. Устанавливают их по всему периметру кровли. Располагаются они выше карнизного свеса. Помимо прочего, они обязательно устанавливаются над входом в дом, над каждым уровнем многоярусной кровли и над окнами мансарды.

Водосточная система

Грамотное обустройство крыши под металлочерепицу предполагает обязательное создание надежной системы водостока. В ней различают следующие элементы:

  • водосточный желоб;
  • держатели;
  • заглушки;
  • выпускная воронка;
  • соединители;
  • паук;
  • соединительная труба;
  • колено предыдущего компонента;
  • водосток;
  • держатель для стока воды;
  • тройник для стока;
  • воронка для перемещения влаги;
  • ограничитель для создания препятствия переливу.

На каждую водосточную трубу, согласно правилам, требуется по 10 м желоба и не более. На этом участке выпиливают отверстия V -образной формы шириной 10 см. Сюда вставляют выпускную воронку. Закрепляют ее, отступив на 10 см от краев желоба. Держатели ставятся до того, как смонтируют карнизы крыши металлочерепицей. Ставят их через каждые 0,5 м. Их надо разметить, чтобы был уклон в 5 мм на метр. После этого изгибают полосогибом. Можно изогнуть все закрепленные держатели, произведя разметку с помощью натянутого шнура. Заглушки для желоба ставят с обоих торцевых частей, плотно забивая их киянкой.

Передние края выпускной воронки подводят под внешний отогнутый край желоба. Воронку фиксируют резным фланцем, прижимая его к задней кромке водосточного желоба. Когда необходимо закрепить между собой желоба или их углы, обязательно делают перехлёст до 3 см. Используются для этой цели специальные детали, называемые соединителями. У них есть замок и резиновые прокладки. Они, в свою очередь, состоят из язычка и заднего фланца. С помощью указанного замка можно легко соединять компоненты, хоть под углом, хоть в ряд.

Паук представляет собой деталь, которую ставят в воронку водосточной трубы. Он не допускает внутрь попадания осенних листьев и прочего мусора. Паука надо хотя бы один раз в год чистить, иначе он перестанет справляться со своими обязанностями.

Прочие детали

Кровельные работыЧтобы обеспечить переход от воронки к водосточной трубе, применяются два колена и соединительная труба. Их отпиливают на месте, но выявив необходимые размеры. Держатель для водосточной трубы выпускают в 2 модификациях. Они являются универсальными и подходят для любых поверхностей и материалов.

Данные элементы закрепляются через метр на стене. Помимо этого, требуется крепление на трубных стыках. При монтаже от заготовки отрезают фрагменты необходимой длины. Их фиксируют на держателях, крепко защелкнув замками. В нижней части водосточной трубы закрепляют колено для слива воды, отведя на 30 см в сторону.

Тройник требуется тогда, когда на две воронки есть один слив. Если кровля фальцевая, вместо желоба можно поставить воронку. Ограничитель востребован там, где вода стекает постоянно.

Монтаж кровли из металлочерепицы своими руками

Если вы занялись строительством дома, вы для себя должны наметить некоторые векторы работы, некий план, который внесет ясность и структурирует хаос.

Давайте определим, какие же шаги предшествуют законченному и гармоничному виду готовой кровли.
1. Выбор черепицы: какой кровельный материал выбрать
2. Проведение расчетов — как не ошибиться с заказом кровли
3. Использование материалов и инструментов для укладки
4. Подготовка поверхности к укладке черепицы
5. Важные технические моменты укладки черепицы
6. Различия формы скатов — прямоугольные, трапециевидные и треугольные
7. Уход за металлочерепицей и гарантия качества
8. Ошибки при закреплении металлочерепицы

Упор в этой статье будет на металлочерепицу, как на один из наиболее популярных видов кровельных покрытий и вопросу ее монтажа требуется уделить особое внимание. Следование инструкции по установке металлочерепицы гарантирует вам, что кровля будет надежна, герметична и эстетически красива.

1. Выбор черепицы: какой кровельный материал выбрать

Как понять, какой кровельный материал выбрать для своего дома? Для этого надо изучить основные характеристики каждого из них и решить, что важно для вас.

Керамическая черепица – один из самых долговечных, красивых и проверенных временем кровельных материалов. Главный его минус – высокая цена. Затем – вес. Кроме того, материал очень хрупки и часто возникают проблемы при доставке. Монтаж такой кровли также влетит в копеечку, поскольку он трудоемки и требует сложную стропильную систему.

Установка коричневой черепицы

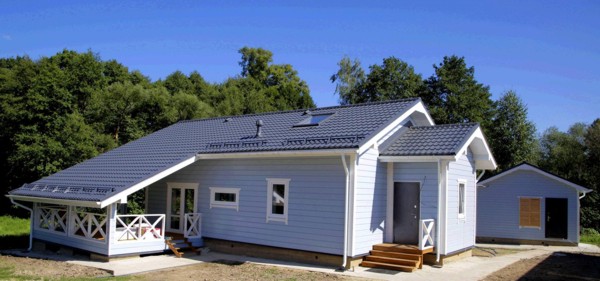

Металлочерепица – это профилированный лист металла толщиной 0,4-0,5 мм, с нанесенным на него слоем цинка и защитным полимерным покрытием. На сегодняшний день мы представляем несколько видов профилей и широкую цветовую палитру. При правильном монтаже металлочерепицы, гарантия достигает 50 лет. Минусы могут проявиться исключительно при неграмотном монтаже и условиях хранения.

Выбор металлочерепицы на крышу

Фальцевая черепица — представляет собой плоские неширокие листы оцинкованного и покрытого защитным полимерным слоем металла, которые соединяются между собой с помощью специального загнутого замка — фальца. Такой замок полностью исключает вероятность протечек.

Монтаж фальцевой кровли

Мягкая битумная черепица – гибкий кровельный материал, который можно укладывать даже на круглые элементы крыши. В основе – стекловолокно, которое пропитано битумом и покрыто неорганической крошкой. Для монтажа черепицы требуется сплошная обрешётка, что увеличивает стоимость обустройства кровли.

Монтаж битумной черепицы

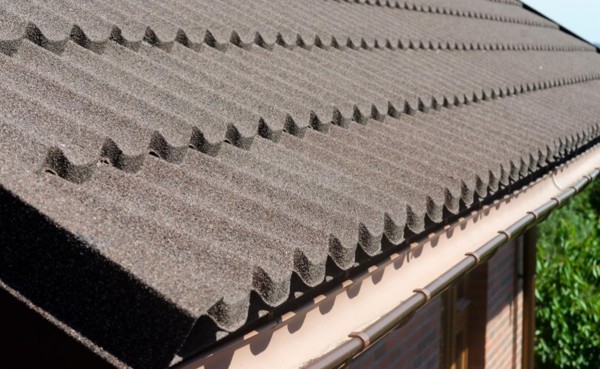

Композитная черепица — этот вариант кровельного материала имитирует керамическую черепицу. Основа — стальной лист, внешняя сторона которого покрыта гранулами натурального камня.

Как монтировать композитную черепицу?

Кровельный профнастил – главный плюс этого продукта — невысокая цена. Сегодня на рынке представлен широкий ассортимент покрытий и цветов. Он просто в монтаже и долговечен.

Отличия металлочерепицы от кровельного профнастила

Шифер – сегодня можно встретить асбестовый, металлический и мягкий шифер (ондулин). Среди плюсов можно отметить хорошую звукоизоляцию, ремонтопригодность, прочность. К минусам отнесем большой вес и хрупкость материалов.

Установка шифера на крышу

2. Проведение расчетов — как не ошибиться с заказом кровли

Проведение расчета кровли лучше доверить профессионалу. Здесь необходимо посчитать не только количество листов металлочерепицы (для этого вам надо просто знать длину и ширину ската и ширину листа металлочерепицы), но и учитывать множество нюансов, таких как доборные элементы, правильная обрешетка, гидро- и пароизоляция, уплотнители, саморезы и многое другое.

Расчет металлочерепицы перед установкой

Произвести расчет необходимого количества материалов поможет калькулятор расчета кровли, представленный на нашем сайте. Достаточно ввести тип кровли, размеры, используемые материалы — и вы получите полную информацию.

Сервис расчета кровли

3. Используемые инструменты и дополнительные материалы

Инструменты для монтажа черепицы

Для установки металлочерепицы вам понадобятся:

  • Шуруповерт + насадка на шуроповерт 8х45;
  • Ножницы для резки металла;
  • Рулетка;
  • Электрические высечные ножницы;
  • Клещи «Гофра»;
  • Насадка на дрель для резки металла;
  • Степплер со скобами;
  • Лобзик для дерева;
  • Саморезы из закаленной стали из EPDM-резины, средний расход 7 саморезов на 1 кв.м;

4. Подготовка поверхности к монтажу кровли из металлочерепицы

Приступая к работе на высоте, стоит прежде всего позаботиться о безопасности. При работе на кровле с большим уклоном необходимо использовать страховочный трос и специальный пояс, а также обувь с прорезиненной подошвой и перчатки.

Чтобы правильно произвести установки крыши из металлочерепицы, необходимо правильно собрать «кровельный пирог».

Качественный кровельный пирог включает:

  • Стропильную систему
  • Лобовую доску
  • Обрешетку
  • Слои паро- и гидроизоляции
  • Карнизную планку
  • Контр-обрешетку
  • Крюки водостока
  • Капельник
  • Металлочерепицу
Подготовка поверхности к монтажу металлической черепицы

Плиты утеплителя следует нарезать с припуском относительно межстропильного расстояния. Примерно на 10-15 мм шире. Утеплитель должен лечь враспор.

Затем укладываем пароизоляционные и гидроизоляционные пленки. Они раскатываются горизонтально, по стропильной системе, по направлению снизу вверх. Нахлест между полосами изоляции должен составлять минимум 150 мм. Для герметичности места наложения проклеиваются специальной лентой.

Для отвода воды с пленок, на лобовую доску под пленками нужно установить капельник.

Дерево для обрешетки необходимо просушить и обработать антисептическими средствами перед монтажом.

Укладка обрешетки при монтаже металлочерепицы

Стоит помнить о некоторых нюансах об укладке обрешетки:

  • Расстояние между первой и второй рейками обрешетки должны быть равны высоте волны металлочерепицы — 250 мм. Остальные рейки укладываются с шагом 350 мм.
  • В местах сложных соединений, обходов и креплений дополнительных элементов необходимо делать сплошную обрешетку.

После установки обрешетки монтируются длинные крюки водостока (если используются короткие крюки – их устанавливают вместе с водосточной системой).

На основную обрешетку монтируется контр-обрешетка.

Доборные элементы для монтажа кровли

Затем устанавливается карнизная планка. Она защищает пространство под кровлей от влаги и мусора.

Монтируем доборные элементы ( нижнюю ендову и обход вокруг дымохода).

Также необходимо при подшивке карниза обеспечить свободный приток воздуха. Для обеспечения подкровельной вентиляции потребуются KTV-вентили, а для обшивки карниза воспользуйтесь виниловыми софитами.

Теперь можно приступать к монтажу кровли из металлочерепицы.

Монтаж металлочерепицы

5. Технические моменты укладки черепицы

Листы металлочерепицы следует укладывать рядами: слева направо, снизу вверх. Первый ряд листов должен выступать за карниз на 50 мм. Листы крепятся в прогиб волны под ступенькой, в местах прилегания к обрешетке.

Монтаж обхода трубы

Для формирования обхода трубы, монтируем «металлический фартук» из планок примыкания. Нижняя часть на 200 мм будет уходить под черепицу, а верхняя на 150-200 мм поднимется по трубе.

  • Планка примыкания монтируется поверх в штробу или внакладку.
  • В верхней части «фартука» следует проложить уплотнитель.
  • Места соединений планки, зазоры между ней и трубой следует тщательно загерметизировать.
Обход трубы при укладке черепицыМонтаж металлического фартука вокруг трубы

Монтаж водостока

  • Длинные крюки устанавливаются до монтажа кровельного материала. Карнизная доска должна быть шириной минимум 200 мм для надежного крепления крюков.
  • Если водосточная система устанавливается после монтажа кровли, мы рекомендуем использовать короткие крюки и монтировать их прям на лобную доску.
  • Карнизная планка монтируется на карнизную доску поверх крюков с нахлестом не менее 20 мм друг на друга
  • Чтобы при сходе снега с кровли водосток не был поврежден, рекомендуем монтировать первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизой доски на 20 мм (схема 2)

Подробнее о монтаже водосточной системы: Инструкция по монтажу водосточной системы

Инструкция по креплению водостока при укладке черепицы

Правила установки проходных элементов, мансардных окон, элементов безопасности кровли подробно описаны в прилагаемых к заказам инструкциях.

6. Треугольные и трапециевидные скаты

  • При монтаже металлочерепицы на таких видах скатов, по хребтам скатов устанавливаются дополнительные рейки контр-обрешетки.
  • Дальнейшие шаги аналогичны с монтажом стандартных кровель. Затем монтируется карнизная доска, карнизная планка, крюки водостока и капельник.
  • Лист металлочерепицы обрезается по косой линии так, чтобы расстояние до листа следующего ската было 60-80 мм.
  • Монтаж коньковых планок проводится так же снизу вверх.

Важно следить за тем, чтобы ось коньковой планки шла четко по оси хребта. Стык двух хребтов и конька можно оформить пластиковым Тройником Y-образным.

Инструкция по креплению водостока при укладке черепицыИнструкция по креплению водостока при укладке черепицы

7. Уход за металлочерепицей и гарантия качества

Для того, чтобы кровля прослужила максимально долго, мы рекомендуем:

  • Ежемесячный осмотр кровли с земли;
  • Ежегодный осмотр каждого ската кровли с подъемом на уровень карниза;
  • По необходимость, проведение работы по обслуживанию кровли;
  • Царапины необходимо подкрашивать корректором для ремонта;
  • Ендовы следует прочищать от мусора, для этого требуется снять декоративную часть;
  • При появлении протечек, повышенной влажности, конденсата, неравномерной температуры стен в мансардном помещении — необходимо обратиться за комплексным ремонтом кровли.

8. Ошибки монтажа металлочерепицы

  • Ошибки в расчете кровли — лучше доверить это дело профессионалам, иначе это может повлиять на стоимость и добавить дополнительных затрат.
  • Лист металлочерепицы во всю длину ската — длинный лист металлочерепицы лучше разделить на 2 более коротких. Тем самым доставка и разгрузка материала будет проводится легче, меньше риск деформировать металл, а также это облегчит подъем листа на крышу и укладку кровли.
  • Ошибки при разгрузке и укладке металлочерепицы своими руками
  • Необходимо строго следовать инструкции монтажа металлочерепицы и «раскладке», которую вам предлагают при расчете кровли. Иначе желание сэкономить может привести к дополнительным швам на кровле, а это повлияет на герметичность и экстерьер.
  • Нарушение правил монтажа металлической черепицы
  • Отказ от контр-обрешетки — укладка черепицы прямо на гидроизоляцию без контр-обрешетки нежелателен. Это может существенно сократить время эксплуатации кровли.
  • Не выровненная обрешетка — в итоге будут четко видны швы и снижена водонепроницаемость кровли.
  • Экономия на утеплителе — утеплитель важен, он не дает зимой остывать подкровельному помещению, а летом перегреваться, снижает уровень «шума» металлочерепицы и минимизирует попадания конденсата в подкровельное пространство, поэтому важно достичь верного баланса толщины утеплителя и вентилируемых зазоров для обеспечения циркуляции воздуха.
  • Использование болгарки — вот верный способ повредить полимерное покрытие. Металлочерепицу можно резать только ножницами для резки металла.
  • Использование болгарки при монтаже черепицы

Ошибки монтажа

И последнее, кровельные работы лучше доверить профессиональным строителям. Монтаж кровли требует большого опыта и отточенных навыков. Зато потом правильно уложенная кровля будет радовать вам ни один десяток лет.

монтаж, устройство, гидроизоляция чердака, технология пароизоляции крыши, пирог с пленкой

Содержание:

В настоящее время при возведении частного дома специалистами используются всевозможные конструкции кровель, но чаще всего производят монтаж холодной кровли. Это идеальный вариант, когда чердак не планируется применять как жилое помещение. Ниже мы расскажем о том, как правильно произвести установку холодной кровли из металлочерепицы.

монтаж холодной кровли

Преимущества такого варианта

Устройство такой кровли довольно простое – потребуется возвести конструкцию, уложить слой гидроизоляции, обрешетку и контробрешетку, кровельное покрытие. Главное, возводя холодную кровлю, предусмотреть вентиляционный просвет для возможности отвода сконденсированной влаги. Это необходимо для того, чтобы несущая конструкция и кровельный материал не испортился под воздействием влаги.

устройство холодной кровли из металлочерепицы

Сама по себе установка такой кровли не должна сопровождаться осложнениями в процессе работы, нужно лишь корректно закрепить кровельное покрытие так, чтобы оно не пропускало сквозь стыки в подкровельное пространство осадки. Перед созданием пирога кровли холодного чердака стоит выполнить весь перечень расчетов, определить уклон скатов, шаг обрешетки, и выбрать для себя подходящий метод фиксации листов металлочерепицы.

Что представляет собой холодная кровля

Технология холодной кровли из металлочерепицы предполагает изначальное возведение стропильной системы, после чего на нее будет укладываться мембрана и полиэтиленовая пленка для обеспечения гидроизоляции кровли под металлочерепицу. Набивают контробрешетку, обрешетку и укладывают кровельное покрытие в виде металлочерепицы.

Такая крыша характеризуется тем, что для нее не нужно укладывать теплоизоляцию – все, что потребуется, это обустроить вентиляционные выходы под коньком и на скатах для отвода влаги. Позаботьтесь о том, чтобы все предварительные расчеты производились максимально точно.

гидроизоляция чердака

Установка кровли имеет такие особенности:

  1. Если со временем вы планируете обустраивать теплую кровлю, то выбор мембраны для защиты от влаги должен быть тщательным. Если планируется обустройство мансарды, то обязательно должна присутствовать мембрана из ПВХ.
  2. Если в будущем кровлю утеплять не планируется, то потребуется укладка микроперфорированной гидроизоляции, которую используют именно для холодных крыш. С такой пленкой нельзя укладывать теплоизоляцию, однако в случае дальнейшего утепления потребуется приобрести новую мембрану. В противном случае в будущем кровля лишится защиты от влаги, утеплители не будет успевать высыхать, а кровельный материал через время начнет ржаветь.

Этапы монтажа

Давайте разберемся, как правильно монтировать металлочерепицу, чтобы она прослужила долго. Во время укладки мембраны для защиты от влаги следует учитывать, что она должна оставаться с небольшим провисом, где-то на 20 мм. Таким образом можно будет добиться стекания конденсированной влаги, защитив тем самым систему стропил и иные элементы кровли от гниения. Чтобы дать возможность воде вовремя испаряться, не застаиваясь и не создавая тем самым неблагоприятную среду, следует позаботиться о включении в проект вентиляционного зазора, который располагают между влагоотталкивающий пленкой и коньком кровли.

Такая технология монтажа металлочерепицы подразумевает, что просвет позволит воздушным потокам легко циркулировать в пространстве под кровлей, убирая весь конденсат. Уложенная мембрана должна быть без разрывов и иных повреждений. Для ее закрепления лучше всего воспользоваться строительным степлером. Слои мембраны укладываются с небольшим нахлестом, а ее края заделываются скотчем.

холодный чердак металлочерепица

Устройство крыши с холодным чердаком таково, что ее допускается использовать в регионах с любыми климатическими особенностями. Довольно много людей считают, что данный тип кровли не применим для северных регионов, хотя на самом деле это не так. Зачастую в таких регионах чаще всего и устанавливают холодные чердачные помещения. Сам чердак утепляют, а холодная кровля никаким образом не влияет на внутренний микроклимат верхних этажей. Чердаком можно даже и не пользоваться, потому как укладка слоя утеплителя между верхним этажом и подкровельным пространством устраняет все нюансы, влияющие на теплопотери.

При устройстве холодной кровли из металлочерепицы необходимо позаботиться о теплоизоляции вентиляционных отверстий, дымовых труб и выходов на чердак. В таком случае можно будет не беспокоиться о накапливании конденсата, обледенении, теплопотерях или же затекании дождевой и талой воды.

Холодная крыша может быть перекрыта практически любым кровельным покрытием, однако металлочерепица, ввиду удобства ее монтажа, используется значительно чаще. Некоторые другие разновидности кровельных материалов, в частности мягкая кровля, также неплохо подходят в данной ситуации, но они требуют больших временных и финансовых затрат при монтаже.

Структура кровельного пирога для металлочерепицы, включая гидроизоляцию

Перекрыть холодный чердак металлочерепицей – это наиболее удобный и простой способ обустройства крыши. В данном случае кровельный пирог будет состоять из гидроизоляционного материала, уложенного на стропильный каркас, обрешетки и кровельного покрытия (металлочерепицы). Собственно, и укладка такого покрытия выполняется очень быстро, главное — понимать, как покрыть крышу металлочерепицей правильно. Изоляционная пленка закрепляется скобами или гвоздиками, затем ее дополнительно прижимают контробрешеткой, прикрученной саморезами. Укладку реек обрешетки выполняют с учетом размеров металлочерепицы. Доска для обрешетки берется с размерами 25-100 мм, а иногда применяется фанера или стружечные плиты, если требуется сплошной настил.

холодная кровля из металлочерепицы технология

Укладка пленки или мембраны для гидроизоляции чердака производится свободно, с некоторым провисанием. Однако стоит проследить, чтобы не была нарушена целостность покрытия, то есть любые дыры или трещины исключены. Как правило, пленка может провисать на 15-25 мм. Таким образом достигается вентилирование внутренней стороны гидроизоляционной мембраны, обеспечивается удаление сконденсированной влаги на карнизную планку и далее в водосток. Пренебрежение таким простым правилом в конечном итоге спровоцирует преждевременную деформацию кровельного каркаса и всей крыши.

Особенность крыши из металлочерепицы такова, что пленка для холодной кровли не способна снизить уровень шума, который возникает при интенсивных дождях, падающих на металл. Поэтому жилые помещения с таким кровельным покрытием обеспечивают слоем теплоизоляции, которая поглощает сильный шум. Без такого слоя обычно обустраивают только нежилые чердачные помещения.

устройство крыши с холодным чердаком

Итак, холодная крыша будет включать такие слои:

  • Изнутри помещения прокладывается пароизоляция для холодной кровли, которая только выпускает влагу наружу и не дает ей проникать внутрь жилых комнат.
  • Далее устанавливают стропильный каркас для кровли.
  • Следующим слоем монтируют гидроизоляционный материал. Пленку укладывают с провисанием для отвода конденсата.
  • Далее крепится контробрешетка, которая прижимает гидроизоляцию, закрепляя ее, и обеспечивает вентиляционные зазоры.
  • Затем набивают обрешетку для фиксации кровельного покрытия. Она делается из реек 50×50 мм и укладывается вдоль скатов с отступом в 35-45 см. Исходя из разновидности кровельного покрытия и уклона скатов, шаг обрешетки и толщина доски для нее может различаться.
  • Последним выполняется настил металлочерепицы.

Инструменты и расходные материалы для устройства холодного чердака

Примечательно, что для укладки металлочерепицы не потребуются слишком сложные профессиональные строительные инструменты. Можно воспользоваться элементарным набором, который есть в хозяйстве у каждого мужчины.

Помимо пиломатериалов для стропильного каркаса, обрешетки и контробрешетки, требуется изоляционная мембрана или пленка для паро- и гидроизоляции, а также достаточное количество металлочерепичных листов, закупленных из одной партии.

пароизоляция для холодной кровли

Крепление всех элементов производится с помощью скоб, саморезов, оцинкованных гвоздей и даже анкерных болтов. Однако стоит помнить, что они должны быть качественными, чтобы крыша не начала разрушаться раньше времени.

Что касается укладки кровельного покрытия, то помимо профильных листов потребуются коньковые элементы, ендовы (внутренние и внешние), карнизные и ветровые планки, а также снегозадержатели и водостоки.

Главное отличие холодной крыши от теплой заключается в наличии в последней слоя утепляющего материала, размещенного между слоями гидро- и пароизоляции. Целесообразно выполнение холодной кровли только в том случае, если чердак не будет использоваться в качестве жилого помещения.



Технология устройства кровли из металлочерепицы – Советы по ремонту

Металлочерепица является наряду с профнастилом самым востребованным кровельным материалом при малоэтажном частном строительстве. Ее потребительские свойства способствуют широкому использованию. К этому подталкивает еще и то, что технология устройства кровли из металлочерепицы достаточно проста.

Технология устройства кровли из металлочерепицы

Металлочерепица — один из самых востребованных материалов для крыши

Крыши домов из металлочерепицы: фото вариантов

Если оглянуться вокруг, то можно увидеть, что подавляющее большинство частных домов и хозяйственных сооружений покрыто металлочерепицей. Ее профиль и расцветка имеет столько вариантов, что каждый может подобрать себе уникальную конфигурацию среди окружающих зданий. Удобство монтажа позволяет применять эти листы на различных по сложности кровлях. Крыши домов из металлочерепицы: фото, описания и особенности монтажа самых невообразимых форм и размеров, можно найти в свободном доступе. Многие из них могут натолкнуть на идеи для сооружения своей крыши.

Цвет крыши из металлочерепицы можно выбрать на свой вкус

Цвет крыши из металлочерепицы можно выбрать на свой вкус

Не утруждающие себя излишними изысками хозяева, могут построить обычную двухскатную кровлю. Желающие получить дополнительную площадь за счет мансардного этажа, вольны создать ломанную крышу. Тот, кто стремится к необычности и вычурности, сможет соорудить на крыше башенки и другие малые архитектурные формы. И все эти крыши домов из металлочерепицы. Фото различных вариантов просто невозможно полностью объять.

Технология устройства кровли из металлочерепицы

Когда выбор сделан и пришла пора приступать к сооружению крыши, необходимо подробно изучить технологию устройства кровли из металлочерепицы. Только так можно создать качественный и долговечный объект. Ведь несоблюдение некоторых правил и рекомендаций может привести к неблагоприятным последствиям.

Устройство утеплённой крыши из металлочерепицы

Устройство утеплённой крыши из металлочерепицы

Монтаж обрешетки

Любое устройство кровли начинается с монтажа обрешетки. Для каждого кровельного материала существуют свои правила. Так как металлочерепица бывает с различным профилем, то и обрешетку делают разную. Существует два вида обрешетки: сплошная и разреженная. У сплошной доски прилегают плотно друг к другу, образуя ровную поверхность. На нее можно укладывать любую металлочерепицу без ограничений. С разреженной обрешеткой дела обстоят иначе. Для экономии материала, доски на ней прибиваются через некоторое расстояние параллельно друг другу. Какое это расстояние – зависит от типа металлочерепицы, а вернее от размеров волны профиля.

Для обрешётки используйте только сухие доски

Для обрешётки используйте только сухие доски

Полезный совет! Опытные строители рекомендуют всегда при монтаже обрешетки использовать гидроизоляцию. Она не позволит конденсату скапливаться под металлочерепицей, повреждая со временем стропильную систему.

Технология устройства кровли из металлочерепицы предполагает расчет параметров обрешетки. От того, насколько правильно он выполнен, зависит качество всех проведенных в дальнейшем работ. Вначале определяют, какой шаг будет иметь обрешетка. Для этого измеряют длину волны профиля на металлочерепице. Самое прочное место на листах, это низ каждой из волн. Именно этими точками металлочерепица должна опираться на доски обрешетки.

Состав металлочерепицы

Состав металлочерепицы

Зная длину волны профиля, нетрудно определить шаг обрешетки. Ведь они равны. Однако прежде, чем прибивать доски с вычисленным шагом, необходимо набить коньковую доску и первую от карниза. Они обязательно должны быть обрезными. Причем первая доска толще, чем последующие. Если для обрешетки приготовлены доски толщиной 25 мм, а шириной 100 мм, то эта доска должна быть не менее 40 мм в толщину, а ширина ее может составлять также 100 мм. Это делается для того, чтобы лист профнастила упирался краем своей первой ступени в образовавшийся выступ во избежание скатывания вниз. К первой и коньковой вплотную должно быть прибито по еще одной обычной доске. Только после этого монтируется вся остальная обрешетка с необходимым шагом. После окончания сооружения всей обрешетки, нужно не забыть прибить крепления для водосточной системы к первой доске.

Полезный совет! Для устройства обрешетки необходимо использовать сухой и одинаковый по толщине материал. Применение невысушенных досок может привести к их деформации.

Доборные элементы и их назначение

Доборные элементы и их назначение

Укладка листов и монтаж дополнительных элементов

Прежде чем приступить к основным работам, необходимо подготовить инструмент. Для работы понадобятся:

  • достаточно длинная неширокая рейка;
  • обычный молоток;
  • электролобзик, ножовка для металла, ножницы для резки металлических листов;
  • аккумуляторный шуруповерт;
  • рулетка;
  • высечная машинка.

Схема укладки рядов металлочерепицы

Схема укладки рядов металлочерепицы

Вопреки сложившимся представлениям, болгарка не нужна. Ни в коем случае нельзя использовать абразивный круг для резки металлочерепицы. Это может привести к нагреванию и разрушению защитного полимерного покрытия.

Согласно технологии устройства кровли, из металлочерепицы, первый лист следует выравнивать по карнизу, но не по торцу обрешетки. Необходимо добиться того, чтобы лист лежал строго вертикально, а нижний его срез был параллелен карнизу и припущен ниже кромки на 40 мм. Внизу и возле конька его прикрепляют с помощью двух саморезов. Их вкручивают шуруповертом в дно желоба, а не в вершину волны. Так как саморезы имеют резиновые прокладки, то протекание не страшно. Вворачивать их нужно без усилий, чтобы не повредить прокладки.

Металлочерепица "Монтеррей" в стиле кантри

Металлочерепица «Монтеррей» в стиле кантри

После того, как первый лист временно зафиксирован, на него внахлест кладут следующий. Сделать это нужно так, чтобы все штампованные ступеньки профиля идеально совпали друг с другом. Второй лист крепится только к первому, но не к обрешетке. Таким же образом прикрепляют еще 2 – 3 листа. Затем при необходимости выворачивают один из саморезов на первом листе и выравнивают всю конструкцию уже более точно по карнизу. Только после этого фиксируют все листы саморезами к обрешетке. Норма их расхода без учета крепления доборных элементов – 7 штук на 1 м², а длина 28 либо 35 мм.

Для резки метеаллочерепицы можно использовать дисковую пилу с твердосплавными зубьями

Для резки метеаллочерепицы можно использовать дисковую пилу с твердосплавными зубьями

Полезный совет! Перед вворачиванием самореза нужно быть уверенным, что не попадешь в зазор между досками обрешетки. Если это все же случилось, то выкручивать саморез не нужно. Благодаря резиновой прокладке, вода через дырку протекать не будет.

После того, как вся плоскость ската закрыта, может возникнуть необходимость разрезания последнего листа вдоль ручья. Делать это нужно аккуратно с помощью приготовленных инструментов. Завершающим этапом в технологии устройства кровли из металлочерепицы является монтаж доборных элементов: ветровых и коньковых уголков, ендовы. Они приобретаются вместе с основным материалом и имеют тот же цвет. Крепят их тоже с помощью саморезов, но большей длины (51 мм). Необходимо обращать внимание на то, чтобы конек был параллелен карнизу и уровню горизонта.

Шаг обрешётки зависит от волны профиля металлочерепицы

Шаг обрешётки зависит от волны профиля металлочерепицы

Отдельно следует сказать про обустройство примыканий. Этим термином обозначают те места, где кровельный материал соприкасается с трубами, элементами фасада или слуховыми окнами. Они являются самыми рискованными для проникновения воды местами, поэтому добиться герметичности здесь – задача любого строителя. Сделать это можно с помощью специальных фартуков из такого же материала, что и сама металлочерепица. Под него кладется уплотнитель и все промазывается герметиком.

Выбирайте доборные элементы под цвет металлочерепицы

Выбирайте доборные элементы под цвет металлочерепицы

Чтобы кровля была не только красивой, но и безопасной, следует устроить по ее периметру в нижней части снеговой барьер. Он может быть выполнен из красивой решетки.

Мы рассмотрели укладку металлочерепицы на простую двухскатную крышу. Однако типы кровли бывают и более сложные. Рассмотрим основные моменты на примере монтажа металлочерепицы монтеррей. Инструкция дополнится несколькими моментами.

Чтобы обезопасить себя от схода снега зимой, установите на крыше снегозадержатели

Чтобы обезопасить себя от схода снега зимой, установите на крыше снегозадержатели

Инструкция монтажа металлочерепицы «Монтеррей» на сложную крышу

Чаще всего сложные крыши закрывают металлочерепицей монтеррей. Инструкция монтажа для нее ничем особым не отличается от других видов. При монтаже сложной крыши главной задачей является оптимальный расход материала и недопущение попадания воды в узлах перегиба поверхностей. Вторая задача решается достаточно просто. На эти места укладываются ендовы, которые приклеиваются на специальную клейкую ленту. Уже поверх них кладут листы металлочерепицы, начиная снизу. При этом обрезают последующие листы под требуемым углом. Когда узел перегиба полностью закрыт, в образовавшийся желоб помещают накладку ендовы, которая предохраняет от попадания грязи и пыли под металлочерепицу.

Некоторые виды металлочерепицы

Некоторые виды металлочерепицы

Красивая и долговечная крыша из металлочерепицы получается только при правильном и аккуратном монтаже всех элементов кровли.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
