Устройство лотка водоотводного: Как устанавливать водоотводные лотки. Этапы монтажа водоотводов из бетона – виды, конструкция, технические характеристики, порядок монтажа

Содержание

Водоотводный лоток. Конструкционные особенности. Материалы изготовления

В конструкцию всех поверхностных дренажных систем в обязательном порядке входит водоотводный лоток. Он может быть чугунный, железобетонный, пластиковый, композитный. Изделие предназначено для удаления излишков влаги, возникающей после дождей или в ходе таяния выпавшего снега. Монтируют водоотводный дренажный лоток поблизости от дорожных бордюров, под водосточными трубами и около торца кольцевой отмостки. А их решётки играют роль первичного фильтра.

Водоотводный лоток — это своего рода желоб, который устанавливается в траншею и закрывается решеткой

Конструкционные особенности

Типовой лоток представляет собой П-образный канал, покрываемый с открытой стороны вышеупомянутой чугунной решёткой. Европейский стандарт EN 1433 регламентирует производство 4 видов таких изделий.

Лоток сточный. Он выглядит в виде прямолинейного жёлоба и предназначен для приёма жидкости по всей длине. Выпускается в дух вариантах:

  • исполнение «I». Предусматривает монтаж без фундамента и обмуровки;
  • исполнение «М». Оборудуется собственным фундаментом.

Лоток коробчатый. Имеет форму П-образного жёлоба, верхняя крышка которого снимается. Она препятствует попаданию в пропускной канал лотка крупных предметов, смываемых сточными водами.

Лоток щелевой. Представляет собой квадратную балку, вдоль центральной оси которой имеется круглое сквозное отверстие. Доступ к стоку обеспечивается через располагающуюся в её верхней части щель. Она бывает продольной сплошной или прерывистой. Такое изделие – отличная замена коробчатого лотка с решёткой.

Лоток бордюрный. Это ни что иное, чем щелевой жёлоб Г-образной формы с выступом верхней части, который прикрывает присутствующую в его корпусе щель.

Коробчатый лоток имеет крышку, которая играет роль фильтра

Все описанные водоотводные лотки монтируются также поблизости от бордюров вдоль обустраиваемых в саду дорожек, а не только лишь непосредственно под водостоками. Самая прочная продукция задействуется в аэропортах, на стоянках большегрузного транспорта, а также на скоростных автомагистралях.

Из каких материалов изготавливаются лотки?

В настоящее время налажено производство подобных изделий нижеперечисленных видов.

1. Лоток водоотводной полимерный. Производится из полипропилена, в который добавляется минеральный наполнитель. Этот материал обладает большим показателем прочности (выдерживает на квадратный метр нагрузку до 60 т) и значительной стойкостью (царапины почти не наносятся и, кроме того, он инертен к большинству химических реагентов). Рабочая температура такого сырья колеблется в диапазоне -50≤T≤+120ºC. Поэтому лоток водоотводный пластиковый укладывается как возле здания, так и поблизости от железнодорожного полотна.

Полезно знать! Вес одного модуля достигает 14 килограмм.

Данное изделие имеет следующие стандартные размеры:

  • величина условного диаметра – от 10;
  • высота 6≤H≤79 см;
  • ширина 14≤W≤59 см;
  • длина 100 см.

Полимерные лотки практичны и отличаются легким весом, что значительно упрощает монтажные работы

Если же говорить о цене водоотводного лотка пластикового, то она вполне доступна бюджету владельца самого обычного дома или дачи.

2. Железобетонный лоток. Технология изготовления – вибропрессование параболической либо прямоугольной формы. Такой способ производства освоен большинством отечественных заводов ЖБИ.

Данная продукция подразделяется на следующие виды:

  • трапециевидные лотки. Наиболее широко используются при строительстве мостов и дорог для обустройства ливневой канализации и дренажа. Благодаря особенностям монтажа лотки трапецеидальной формы получили название «телескопические». Единый канал формируется от верхней к нижней точке (вниз по склону) за счёт того, что вставляются эти изделия в пазы, присутствующие в конструкции каждого из них. Открытые участки закрываются решёткой;
  • параболические или круглые лотки. Благодаря более эстетичному внешнему виду водоотводный железобетонный лоток такого типа можно часто увидеть в парковых зонах и на придомовых территориях. Созданная система тоже закрывается решеткой. Помимо грубой фильтрации крупного мусора та придаёт конструкции более эстетичный внешний вид.

Общепринятые размеры лотка железобетонного водоотводного такие:

  • длина — 1 метр;
  • высота 90≤H≤760 мм;
  • ширина 100≤W≤500 мм;
  • высота канала бывает фиксированной либо с пятипроцентным уклоном.

Кроме того, существую лотки прямоугольного или квадратного поперечного сечения. Но применяются они не с целью водоотвода, а для прокладки в земле трубопроводов различного предназначения – водопроводов, теплотрасс, связевых и электрических кабелей.

Такие лотки защищают инженерные коммуникации от воздействия негативных факторов окружающей среды.

Лотки из железобетона долговечны и способны выдерживать большие нагрузки

3. Лоток полимербетонный. Изготавливается данное изделие из смеси кварцевого песка, базальтовой и гранитной крошки и особых полиэфирных и эпоксидных смол. Благодаря частичной замене цемента полимерным веществом, лоток водоотводный дренажный полимербетонный прекрасно противостоит воздействию химически активных веществ. А добавление в смесь пластиковых составляющих снижает вес конечного продукта по сравнению с железобетонным аналогом в два раза. Наличие полимерных компонентов придаёт водоотводной поверхности повышенную гладкость, из-за чего внутри конструкции не задерживаются песок, листья и прочий мусор. Кроме того, уровень водонепроницаемости подобных изделий значительно выше, чем у лотков, произведённых из других материалов.

Из их преимуществ стоит выделить:

  • установить полимербетонный лоток в грунт или специальный канал не составляет особого труда;
  • широкий спектр использования;
  • объединяя в себе преимущества бетонных и пластиковых конструкций, данный материал заметно превосходит их по эксплуатационным характеристикам и физико-химическим свойствам.

Важно! Водоотводный полимербетонный лоток с успехом выполняет функцию защиты грунтовых вод от стоков, содержащих в большом количестве химические вещества, которые выбрасываются некоторыми предприятиями. Материал хорошо выдерживает воздействие дорожных реагентов и ГСМ.

Технические характеристики этого изделия выглядят следующим образом:

  • внутреннее сечение колеблется в пределах 100≤S≤300 миллиметров;
  • пропускная способность отдельной секции варьируется в диапазоне 1,8≤Tc≤34,9 л/сек;
  • вес одного элемента может быть таким: 1≤P≤6,85 килограмм.

Как выбрать изделие

При выборе подобных изделий необходимо учитывать две основные характеристики: пропускная способность и максимально допустимая нагрузка.

На автодорогах устанавливают такие лотки, которые способны выдержать нагрузку в 40 тонн

По последнему критерию лотки водоотводные формируют группы, представленные в нижерасположенной таблице.

Таблица 1

Идентификатор группы Нагрузка не более, тонны Где устанавливаются
F900 90 На военных базах и аэродромах
E600
60
Около складов, логистических центров, промышленных предприятий.
D400 40 На автодорогах, по которым допускается движение всех видов транспорта, на автопредприятиях, в промышленных зонах.
С250 25 В автосервисах, на автомойках, АЗС.
В125 12,5 В городских гаражных кооперативах, и перед загородными гаражами, на автостоянках, под дорогами для легковых автомобилей
А15 1,5 Под садовыми дорожками на загородном участке, парковыми и велосипедными дорожками, городскими пешеходными зонами, спортивными площадками.



Что же касается пропускной способности, то она рассчитывается с учётом требований, предъявляемых к ливневой канализации. Критичными параметрами являются высота и ширина изделия. Около загородного дома допускается установка элементов А15, в то время, как на въезде во двор — D400. Так будет обеспечен безопасный заезд ассенизаторской машины и даже трактора (при необходимости).

Расчёт сечения водоотводного лотка

Чтобы правильно подобрать сечение элементов поверхностной системы водоотведения, необходимо провести хотя бы минимальный гидравлический расчёт. При этом обязательно учитываются следующие факторы: расчётная площадь стока, показатель (характеристика) поверхности бассейна стока, интенсивность осадков в конкретной местности. Эти параметры служат в качестве исходных данных для расчёта расхода воды. Единица измерения – (литр/секунда)/Га. Выбирать водоотводный дренажный лоток  следует на основании результатов вычисления его пропускной способности. Значение этого показателя зависит от количества выходов в ливнёвку (так на сленге строителей называется ливневая канализация) и от угла прокладки линии водоотвода.

Сечение лотка подбирается в зависимости от планируемого объема стоков

Количество осадков на рабочей площади рассчитывается по следующей формуле:

               КО = К*ИО*ПС ,

где: КО – количество осадков; К – коэффициент, характеризующий особенности поверхности бассейна стока; ИО – интенсивность осадков; ПС — расчётная площадь стока.

Коэффициент поверхности стока представлен в нижерасположенной таблице.

Таблица 2

Коэффициент Тип поверхности
0,05-0,36 Травяная область. Значение коэффициента зависит от почвы
0,15-0,3 Гравийное покрытие
0,25- 0,6 Щебёночное покрытие
0,45 Блоки покрытия, соединённые без изоляции
0,6 Брусчатка, соединённая без изоляции
0,8 Брусчатка, соединённая цементом
0,9 Бетон или асфальт



Для полноты понимания вопроса расчёта ознакомьтесь со следующим примером:

площадь стока – ПС=600 м²;

покрытие – асфальт, то есть К=0,9;

в столичном регионе интенсивность осадков такая: ИО=80,

После подстановки в формулу этих данных будет получен такой результат:

КО= 0,9×(80 л/сек×600)/10000 =4,32.

Для определения подходящего лотка сопоставляем этот результат с данными из таблицы, которая размещена ниже (в таблице отображена информация по пластиковым лоткам).

Таблица 3

Наименование Уклон
0,1 0,05 0,03 0,02 0,015 0,01 0,005
Лоток водоотводной тип ЛВ -20.260.20 93,83 66,35 51,40 41,96 36,34 29,67 20,98
ЛВ-10.160.15,5 24,12 17,10 13,20 10,79 9,35 7,63 5,39
ЛВ -10.14,50.12 6,51 4,60 3,56 2,90 2,48 2,05 1,45
ЛВ -10.14,50.06 13,54 9,57 7,42 6,0 5,24 4,28 1,35



Полезно знать!  Для подобных изделий, изготовленных из других материалов, существуют свои таблицы.

В результате сопоставления мы получим, что оптимальным вариантом водоотводного для столичного региона будет модель ЛВ -10.14,50.12, устанавливаемая под углом 0,05 м/пог. метр.

Монтаж лотков производится строго по уровню, с соблюдением уклона

Монтаж полимербетонных лотков

Чтобы обустроить систему водоотвода с использованием дренажного лотка данного типа, исполнителю предстоит выполнить такую последовательность действий:

  • произвести согласно разработанному проекту разметку территории;
  • в намеченных местах выкопать траншеи. Глубина каждой из них определяется высотой используемого лотка. Устанавливать данный элемент необходимо так, чтобы кромки располагались на 5 см ниже уровня грунта. Кроме того нужно обеспечить запас глубины под установку бетонного или песчаного основания;
  • для обеспечения эффективности работы водоотводной системы каналы прокладываются с уклоном 1 см/1 пог. метр;
  • утрамбовать дно подготовленных траншей ручной трамбовкой. Засыпать слой песка. Его толщина должна составлять 5 см. Если на участке грунт слабый, следует предусмотреть обустройство бетонного основания. Полное бетонирование траншей, иными словами покрытие бетонным раствором, как дна, так и стенок, увеличивает срок службы водоотводного лотка;
  • установить элементы системы водоотведения с одновременным контролем значения угла наклона;
  • состыковать их друг с другом. Делается это с помощью специальных защёлок;
  • чтобы придать системе большую надёжность, стыки обрабатываются специальным клеем-герметиком. При выборе этого средства предпочтение следует отдавать тому, которое характеризуется устойчивостью к низким температурам и повышенной влажности;
  • установить поверх каждого элемента созданной системы водоотведения решётки.

Подключение созданной системы к канализационной сети осуществляется через пескоуловитель. Фильтр данного устройства, а также сам водоотводный дренажный лоток требуется регулярно прочищать от накопившегося там мусора. Иначе пропускная способность всей конструкции снизится.

Инструкция по монтажу и эксплуатации систем поверхностного водоотвода Gidrolica®

Для максимальной службы систем поверхностного водоотвода рекомендуется соблюдать инструкции и правила монтажа и эксплуатации.


Для максимальной службы систем поверхностного водоотвода рекомендуется соблюдать инструкции и правила монтажа и эксплуатации. При подборе систем водоотведения следует учитывать класс нагрузки и пропусную способность водоотводных лотков

Общие схемы установки систем водоотвода Gidrolica®

Схемы установки лотков в местах с интенсивным движением транспорта

Схемы установки лотков в местах с неинтенсивным движением транспорта

Схемы установки лотка водоотводного и пескоуловителя серий BGU-Z / BGZ-S



Класс нагрузки A15 B125 C250 D400 E600 F900
Стенки бетонной обоймы:
ширина С / толщина Н, см
8/10 10/10 10/15 15/20 20/20 25/25
Марка бетонной обоймы B25 B25 B25 B25 B25 B25

  • Укладка лотков Gidrolica® производится на бетонный фундамент, толщина бетонного фундамента зависит от предполагаемой нагрузки.
  • Каналы устанавливаются в траншею на подстилающий слой толщиной от 10 до 25 см в зависимости от предлагаемых нагрузок в зоне заложения. Бетонная подушка заливается из тяжелого бетона марки В25.
  • Начинать монтаж следует с установки лотка с вертикальным водосливом либо пескоуловителя в нижней отметке трассы, от которого с помощью шнура наметить линию укладки каналов.
  • Перед укладкой смежных покрытий следует сначала смонтировать решетки на лотки. Перед монтажом решетки, должны быть очищены лотки и места крепления, а решетки рекомендуется защищать (пленкой, строительным скотечем) от попадания на них цементно-бетонных смесей.
  • Лотки соединяются между собой с помощью соединения «шпунт-паз». Для увеличения срока службы системы водоотвода необходима герметизация стыков лотков.
  • Установка лотков производится встык на подвижный бетон.
  • Лотки следует устанавливать выпуклой торцевой частью («папой») в сторону предполагаемого направления движения воды.
  • Пескоуловители, выпуски и заглушки монтируются согласно проектной схеме системы водоотведения.
  • Заливку боковых стенок бетоном необходимо выполнять согласно схемам.
  • В случае установки каналов в асфальтовое покрытие, в процессе асфальтирования, решетки рекомендуется накрывать полосой ДВП или другого материала. Недопустим наезд асфальтоукладчика или грузовой автомашины на лотки при монтаже.
  • Глубина отметки основания должны быть выше решетки лотка на 3–5 мм.
  • При бетонном покрытии необходимо предусмотреть температурные швы – параллельно дренажной линии между лотком и бетонным покрытием с каждой стороны лотка.
  • Для эффективной работы водоотводных систем, необходимо учитывать уклон поверхности к лоткам не менее 2‰.
  • Рекомендуется обязательно осуществлять крепление решетки предусмотренными специально для этого крепежами, для обеспечения безопасного движения по лоткам водоотводным.
  • Для обеспечения эффективной работы системы водоотведения рекомендуется периодически осуществлять прочистку лотков и выпусков из лотков в канализационную систему.
  • Не следует при уборке территории сметать мусор в лотки и дождеприемники систем поверхностного водоотвода.

Техническое обслуживание и чистка систем поверхностного водоотведения

  • Для эффективной и бесперебойной работы ливневой системы поверхностного водоотведения нужно обеспечить контроль за уровнем засорения ливневой системы службой эксплуатации и уборки объекта, и обеспечить своевременную прочистку элементов водоотведения, таких как лотки, пескоуловители и дождеприемники. Делается это просто благодаря съемным решеткам, в зависимости от характера объекта в среднем раз в месяц.
  • После первичного монтажа, в течение 4-8 недель должен быть проведен первый контроль и при помощи динамометрического ключа подтянуты болты. В дальнейшем должен производиться контроль болтовых соединений на каждой решетке и при необходимости болты следует затягивать, не реже, чем раз в год.
  • Для простоты прочистки предусмотрены болты крепления и крепежи решетки к лоткам и пескоуловителям, которые позволяют снять решетки для прочистки.

Схемы построения лотков поверхностного водоотвода

Вашему вниманию представлены типовые, общие схемы построения системы поверхностного водоотвода с помощью ливневых (дренажных и водоотводных) лотков. Информация касается главным образом линейного водоотведения дождевой и талой воды с поверхности. Начиная с простых примеров установки, заканчивая сложными и профессиональными видами построения, Вы сможете ознакомиться с основами благоустроенных дворов, улиц и городов.

Построение различных типов лотков

  • Ставшая уже классической схема установки линейного водоотвода с выпуском в канализацию при помощи пескоуловителя. Взаимодействие такой последовательности, когда на маршруте с лотками установлена песколовка, приводит к снижению уровня загрязненности, например, канализационного коллектора промышленных предприятий или частных населенных мест. Пескоуловитель фильтрует сточные воды и к нему подключаются трубы диаметром 110-300 мм.
    Лотки с пескоуловителемЛотки с вертикальным водосливом
  • Простое и универсальное построение водоотводных лотков при помощи вертикального слива. Не все желоба и каналы могут иметь в днище штатные выпуски вертикального водослива. Если многие пластиковые лотки разработаны с конструктивными возможностями подключения трубок от 70-ого до 200-ого диаметра, то бетонные желоба с характеристиками такого отвода являются дополнительной опцией. Другими словами, при укладке каналов из бетона необходимо заказывать такой же типоразмер, но с вертикальным водосливом. Добавим, что на боковинах некоторых желобов из пластика может быть предусмотрен патрубок для горизонтального или бокового отвода.
  • На протяженных участках прохода каналов рекомендуется линейный водоотвод, построенный на местности без уклона путем каскадного исполнения. Для более корректной состыковки лотков методом каскада, когда устанавливается дренаж из лотков с переменной высотой (h), лучше использовать типоразмеры одного сечения. То есть, например, сечение: DN100 (100 мм), каскад: H60, далее 80, 100, 120 и т. д. Но и в этом случае необходимо обратить внимание на форму сечения, потому что она бывает U и П –образной. Конечно, построить каскад возможно из любых видов желобов, и что там под землей, наверное, не так уж и важно. Эстетические несоответствия проявятся только на видимой части водоотвода — решетках установленных на лотки. Часто встречается практика двухстороннего соединение лотков и пескоуловителей в смещенной точке сброса.
    Каскадное построение лотковДвухстороннее подключение лотков

Построение бетонных лотков

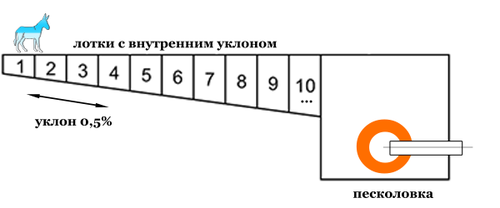

Варианты построения бетонных лотков с внутренним уклоном (переменным сечением 0,5%) на территории без намеченной разуклонки. Принцип взаимодействия лотков и пескоуловителей.

Маркировка, отвечающая за последовательность установки лотков с уклоном по дну, наносится на наружную боковую поверхность каждого желоба красками темного цвета. На боковых противоположных стенках песколовки предусмотрены метки с размерами идентичными размерам подсоединяемых каналов. Чередование бетонных лотков прямых и с уклоном позволяет создавать длинные ветки канализации.

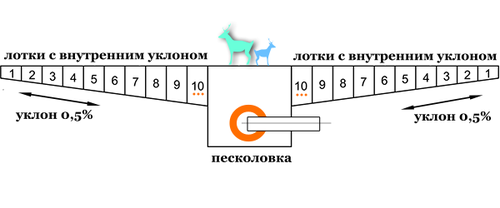

Схема лотков с уклономДвухстороннее подключение лотков с уклоном
Схема установки лотков прямых и с уклономСхема лотков прямых, с уклоном и песколовки

Подробные рекомендации по монтажу и правилам установки систем водоотвода, а в частности водоотводных лотков Вы можете узнать на странице: «Инструкции».
Компания производителей и поставщиков Лига 812 всегда поддерживает живой исследовательский интерес своих клиентов!

виды и рекомендации по применению

Водоотводные лотки: виды и рекомендации по применению

Одними из основных элементов поверхностных дренажных систем являются водоотводные лотки (чугунные, бетонные, пластиковые, композитные). С их помощью оперативно удаляются излишки влаги, возникающие после дождей или в результате таяния ранее выпавшего снега. При этом решетки лотков представляют первичный фильтр, препятствующий попаданию крупного мусора в общую канализационную систему.

Конструирование дренажных систем ведут с учетом места их установки и уровня нагрузок (динамических и статических) ими испытываемых. Так, например, на участках, подвергающихся большим нагрузкам, применяют водоотводные каналы и лотки, изготовленные из бетона. Чаще всего их можно встретить:

  • в аэропортах;
  • в доках;
  • на магистралях, имеющих оживленное движение;
  • на территориях промышленных предприятий.

В то же время пластиковые каналы и лотки обычно устанавливают:

  • в парках,
  • на спортивных площадках,
  • в торговых центрах.

Конструкция и виды водоотводных лотков

Водоотводные лотки: виды и рекомендации по применению

Перед тем, как купить водоотводные лотки, предлагаем ознакомиться с их разновидностями и назначением. Конструктивно типовой лоток представляет собой литой желоб П-образной формы в сечении, у которого открытую грань при монтировании водостока закрывают чугунной решеткой. При этом стандарт EN 1433, действующий на территории Евросоюза, определяет четыре разновидности водоотводящих лотков, описанных ниже.

Лоток сточный

Он изготавливается в виде прямолинейного желоба, в который вода поступает по всей его длине. Исполнение «I» такого водоотвода устанавливают без фундамента, не используя обмуровку, а исполнение «М» — с применением подсыпки и на собственный фундамент.

Лоток коробчатый

Это желоб, имеющий П-образное сечение, у которого его верхняя часть закрывается съемной решеткой.

Лоток щелевой

Изготавливается в виде квадратной балки, у которой имеется сквозное отверстие (обычно круглое) по ее центральной оси и продольная щель вверху. При этом щель, обеспечивающая попадание внутрь такого водоотвода сточных вод, может быть как прерывистой, так и сплошной. Подобного типа лотки могут устанавливаться взамен коробчатых аналогов, снабжаемых решетками.

Лоток бордюрный

Это разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Сортамент лотков

Водоотводные лотки: виды и рекомендации по применению

При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.

Полимерные лотки

При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.

Типовые модули полимерных желобов обычно имеют:

А)        вес — 9…14 кг;

Б)        ширину — 14…50 см;

В)        длину — 100 см;

Г)         высоту — 6…79 см;

Д)        условный проход — 10 см.

Лотки бетонные

Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.

Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.

Типовые бетонные лотки имеют:

А)        длину желоба в пределах 50…400 см;

Б)        габариты по сечению от 14×15 см до 43×88 см;

В)        пропускное отверстие с величиной условного прохода, равной DN 100.

Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.

Лотки чугунные

Водоотводные лотки: виды и рекомендации по применению

Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.

Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.

Водоотводные лотки: виды и рекомендации по применению

Лотки и решетки из чугуна обладают:

А)        максимальной длиной равной 50 см;

Б)        наибольшей шириной — 20 см;

В)        толщиной решетки — не менее 5 см;

Г)         размерами пропускного отверстия с условным проходом DN100 или более.

Рекомендации по монтажу водоотводных лотков

Устройство водоотводов является ответственной операцией, так как подобная дренажная система располагается почти всегда на сложном грунте, содержащем иногда супесь, а иногда плодородную почву, не обеспечивающих достаточно надежной опоры. Кроме того, подобного типа грунт может промерзать зимой на глубину до полутора метров. А это означает, что возникающие деформации пучения будут стремиться вытолкнуть лоток из почвы.

Поэтому необходимо:

  1. Подбирать лотки, учитывая их пропускную способность, а также ежемесячные и ежесуточные нормы осадков, характерные для данной местности, увеличивая их на четверть.
  2. Выбирать лотки (их конструкцию и материал их изготовления) с учетом места расположения водостока.
  3. Располагать желоба с минимальным уклоном на погонном метре водоотводящей системы равном 10 мм.
  4. Монтировать лотки, используя подсыпку из песчано-гравиевой смеси (а лучше из щебня) толщиной 10 см (или более).
  5. Отдавать предпочтение использованию решеток из нержавейки, что упрощает монтаж водоотводящей системы, одновременно продлевая ее срок службы.
  6. Устанавливать в водоотводящей системе пескоуловители, чтобы защитить ее от заиливания.
  7. Фиксировать решетки с использованием винтовых замков.

Последовательность операций при организации линейного водоотвода

Водоотводные лотки: виды и рекомендации по применению

  1. С помощью веревки и колышек обозначают осевую линию прохождения будущего водоотвода.
  2. Изучают метеоданные, и на их основе определяют вероятный дневной объем стоков, после чего с учетом этой информации вычисляют необходимый пропускной диаметр желоба.
  3. Далее, зная требуемый пропускной диаметр, выбирают соответствующую модель лотка и его габариты.
  4. С учетом внешних размеров желоба (увеличенных дополнительно на 35…40 см) определяют глубину и ширину траншеи под него. При этом траншея по глубине должна быть немного больше высоты водоотводящего лотка, так как его край в смонтированной системе рекомендуется устанавливать ниже, чем уровень «ноль», по крайней мере, на 5 мм.
  5. После того, как будет вырыта траншея и утилизирован выбранный грунт, дно «котлована» покрывают подсыпкой, укрепляя его и создавая необходимый уклон.
  6. В траншее укладывают лотки и устанавливают пескоуловители. При этом крайний уловитель с помощью трубы с условным проходом DN100 подсоединяют к основной (более глубоко расположенной) дренажной системе.
  7. Пространство между внешней поверхностью лотка и стеной траншеи заливают бетоном, фиксируя водоотводящий желоб по месту установления.

Несколько слов о лотках из нержавейки

Водоотводные лотки: виды и рекомендации по применению

Сфера применения подобных изделий достаточно широка. Прежде всего, они нужны там, где имеются повышенные требования к соблюдению норм санитарно-технических, например:

А)        в пищевой/парфюмерной/фармацевтической промышленности;

Б)        в больничных учреждениях;

В)        в магазинах;

Г)         на предприятия общепита;

Д)        в банях, прачечных и в бассейнах.

Но последнее время желоба из нержавеющей стали все чаще используются и в коммунальном хозяйстве, в частности, при организации водостоков на АЗС и в местах паркингов.

Водоотводные лотки — фото и видео

На протяжении всего своего существования, человечество постоянно сталкивается с проблемой переизбытка атмосферных осадков. Водоотводные системы и дренажи менялись вместе с развитием и совершенствованием технологий их строительства. Сегодня все уже привыкли к водоотводным системам, защищающим наши дома, дороги и все остальные сооружения, возведённые человеком.

Сфера применения

Водоотводные лотки признаны самой эффективной и надёжной системой водоотведения по всему миру. Какой бы класс нагрузки ни был, будь то пешеходная зона или аэропорт. Их можно поделить на два типа по применению:

  1. Инженерно-коммуникационные.
  2. Дорожно-коммуникационные.

лотки на участке

лотки на участке

Области применения водоотводных лотков безграничны:

  • пешеходные зоны, скверы, парки;
  • благоустройство дворов;
  • пешеходные тротуары, велодорожки;
  • индивидуальная застройка;
  • частные гаражи;
  • искусственный ландшафт;
  • террасы, эксплуатируемые кровли;
  • зимние сады, оранжереи и газоны;
  • подземные и многоэтажные парковки;
  • парковки легковых автомобилей;
  • обочины дорог, ж/д перроны;
  • предприятия автосервиса;
  • общественные гаражи и стоянки;
  • заправки;
  • автодороги, шоссе;
  • промышленные зоны;
  • транспортные терминалы и склады;
  • причалы, пристани;
  • лётные поля аэродромов.
back to menu ↑

Конструкция

В большинстве случаев, лотки изготавливают в виде П-образных каналов или закруглёнными. Не скрытую часть закрывают решёткой. Замки и задвижки применяют на решётках, где требуется повышенная безопасность. Вот типы водоотводных лотков, имеющие наибольшую популярность применения:

Лоток сточный, изготавливается прямым жёлобом, который принимает воду по всей длине.

Коробчатый лоток – П-образный жёлоб с решёткой над ним. Она защищает пропускной канал лотка от крупного мусора, смываемого в жёлоб сточными водами.

бетонный лоток

бетонный лоток

Щелевой лоток имеет сквозное отверстие по всей длине, а в верхней части щель, которая открывает доступ к стоку. Щели располагаются продольно и могут быть сплошными или прерывистыми. Этот лоток способен заменить коробчатый аналог с решёткой.

Лоток бордюрный – щелевой жёлоб, который имеет выступ вверху, закрывающий щель в корпусе лотка.

back to menu ↑

Виды лотков

Каждому из видов лотков присущи свойственные им достоинства и недостатки, все они имеют свои характерные особенности при производстве и монтаже.

Пластиковые

Они имеют низкую стоимость, что обусловливает их наибольшее распространение в применении. Отличительными чертами пластиковых лотков являются простота установки, малый вес. Они устойчивы к губительному воздействию окружающей среды. Все же следует отметить их низкую прочность в сравнении с изделиями из бетона. Зачастую к разрушению пластикового лотка приводят проливные дожди или механические нагрузки.

установленные лотки

установленные лотки

Металлические

Основным металлом для изготовления является чугун. Для лотков из чугуна предъявляются высокие антикоррозийные требования. Иногда при производстве, готовое изделие подвергают горячему цинкованию. Для монтажа чугунных водоотводных лотков зачастую необходимо применять спецтехнику из-за их массы.

Чтобы оправдать затраты, чугунные лотки монтируются там, где необходима их устойчивость к высоким механическим нагрузкам. В основном это железнодорожные переезды, аэропорты, места скопления большегрузного транспорта.

Бетонные

Бетонные, а также железобетонные водоотводные лотки имеют наибольшую прочность и отличаются меньшей стоимостью, в сравнении с металлическими. Конечно, они привлекательны длительным сроком службы, но также имеют огромный вес, что вызывает необходимость использовать технику для перевозки и установки. Способность выдерживать немалые механические нагрузки также является преимуществом железобетонных лотков.

Полимербетонные:

При изготовлении полимербетона основные компоненты песок и прочный пластик. Лотки этого вида объединяют в себе качества пластика и бетона. При этом они не уступают в жёсткости железобетону, обладают высокой износоустойчивостью. Конечно, ввиду применения дорогостоящего сырья для изготовления, полимербетонные лотки имеют стоимость порядком выше.

Пластиковый лоток.

Как выбрать

Максимально допустимая нагрузка и пропускная способность – основные параметры при выборе типа лотков. По допустимой нагрузке эти элементы делятся на несколько групп:

Пропускная способность лотка рассчитывается в соответствии с требованиями к ливневой канализации. Выбирая, следует учесть ширину и высоту изделия. Ширина и высота должна учитываться исходя из объёма воды, который необходимо отводить. Пропускная способность равна среднемесячной норме осадков, умноженная на 1,25.

back to menu ↑

Монтаж водоотводной системы

Монтаж системы водоотвода прост и понятен. Для него необязательно руководствоваться какими-то особыми правилами и нормами. Снимаются необходимые расчёты, и согласно им разрабатывается план-схема монтажа. Выбор лотков обусловлен следующими параметрами:

  • пропускная способность;
  • особенность грунта;
  • планируемая нагрузка;
  • глубина залегания.

Сфера применения водоотводных лотков

Сфера применения водоотводных лотков

Важно правильное соотношение материал – конструкция лотка. (Чугунный лоток с высокой механической нагрузкой не стоит использовать возле загородного дома, так же как и лёгкий пластиковый не используется на автостоянке).

Всегда следует помнить, что водоотводные лотки устанавливаются под определённым уклоном. Минимальный уклон должен быть не меньше 10 мм/м.п.

Вырытая траншея обязательно трамбуется, и засыпается цементно-песчаная или бетонная подушка. Толщина и тип подушки должны соответствовать требуемым нагрузкам и типу грунта.

Рекомендуется использовать бетонный раствор не только для подушки, но и укреплять им стены канала, если используются пластиковые лотки. Это приводит к снижению деформации пластмассы при давлении грунта из-за разности температур.

Стыки следует обработать герметиком, который обеспечит дополнительную защиту, и не позволит водному потоку просачиваться под лоток, подмывая его.

Для обеспечения безопасности поверху конструкции устанавливается решётка. Кроме того, она не позволяет попасть в канализацию лишнему мусору.

Ещё материалы:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
