Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

• Токопроводящих жил.
• Изоляции каждой жилы.
• Оболочки.
• Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

• Медь более пластична, поэтому не ломается при частых перегибах.
• Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
• Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

• Количеству жил (1-5).
• Материалу жилы (медь, алюминий).
• Площадью поперечного сечения.
• Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90 °C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

В соответствии с ГОСТом предусмотрена буквенная маркировка:

• В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
• Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
• Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
• Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
• После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

• Количество жил.
• Площадь сечения в мм кв.
• Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

 Похожие темы:

1. Конструкция силовых кабелей

1.1. Основные элементы

Силовые кабели состоят из следующих основных элементов: токопроводящих жил (ТПЖ), изоляции, оболочек и защитных покровов. Помимо основных элементов в конструкцию силовых кобелей могут входить экраны, нулевые жилы, жилы защитного заземления и заполнители.

Токопроводящие жилы предназначены для прохождения электрического тока, они бывают основными и нулевыми. Основные жилы применяются для выполнения основной функции кабеля – передачи по ним электроэнергии. Нулевые жилы предназначены для протекания разности токов фаз (полюсов) при неравномерной их нагрузке. Они присоединяются к нейтрали источника тока.

Жилы защитного заземления являются вспомогательными жилами кабеля и предназначены для соединения не находящихся под рабочим напряжением металлических частей электроустановки, к которой подключен кабель, с контуром защитного заземления источника тока.

Изоляция представляет собой слой диэлектрика (пропитанной бумаги, пластмассы, резины и т. д.), наложенный на токопроводящую жилу. Служит для обеспечения необходимой электрической прочности токопроводящих жил кабеля по отношению друг к другу и к заземленной оболочке (земле).

Экраны используются для защиты внешних цепей от влияния электромагнитных полей токов, протекающих по кабелю, и для обеспечения симметрии электрического поля вокруг жил кабеля.

Заполнители предназначены для устранения свободных промежутков между конструктивными элементами кабеля в целях герметизации, придания необходимой формы и механической устойчивости конструкции кабеля.

Оболочки защищают внутренние элементы кабеля от увлажнения и других внешних воздействий.

Защитные покровы предназначены для защиты оболочки кабеля от внешних воздействий. В зависимости от конструкции кабеля в защитные покровы входят подушка, бронепокров и наружный покров.

1.2. Классификация и маркировка силовых кабелей

Силовые кабели удобно классифицировать по номинальному напряжению, на которое они рассчитаны; классификационными признаками могут служить также вид изоляции и конструктивные особенности кабелей (см. рис. 1.1).

Все силовые кабели по номинальному рабочему напряжению можно условно разделить на две группы. В группу низкого напряжения кабелей включены кабели, предназначенные для работы в электрических сетях с изолированной нейтралью переменного напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50 Гц. Эти же кабели могут быть использованы в сетях переменного напряжения с заземленной нейтралью и в сетях постоянного напряжения. Такие кабели выпускаются в России с бумажной пропитанной, пластмассовой и резиновой изоляцией, причем наиболее перспективным видом изоляции является пластмассовая.

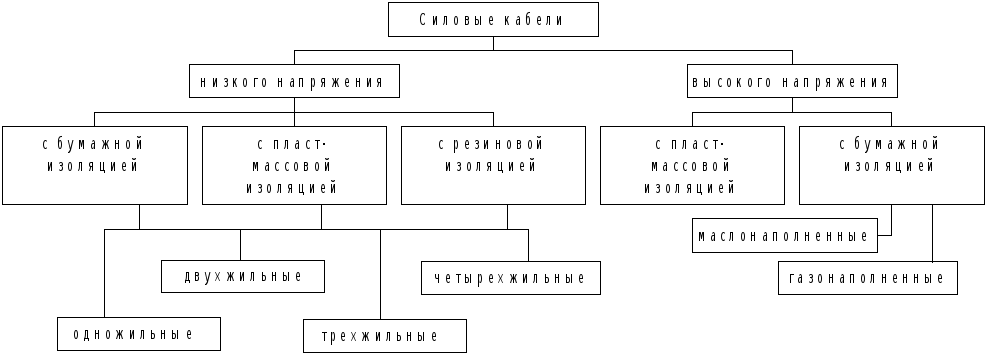

Рис. 1.1. Классификация силовых кабелей

Кабели с пластмассовой изоляцией более просты в изготовлении, удобны при монтаже и в эксплуатации. Производство силовых кабелей с пластмассовой изоляцией в настоящее время значительно расширяется. Силовые кабели с резиновой изоляцией выпускаются в ограниченном количестве. Кабели низкого напряжения в зависимости от назначения выпускаются в одножильном, двухжильном, трехжильном и четырехжильном исполнении (рис. 1.2–1.4).

а) б)

Рис. 1.2. Двухжильные кабели с круглыми (а) и сегментными (б) жилами

Одножильные и трехжильные кабели предназначены для работы в сетях напряжением 1–35 кВ, двух- и четырехжильные кабели используются в сетях напряжением до 1 кВ.

а) б)

Рис. 1.3. Трехжильные кабели с круглыми (а) и секторными (б) жилами

Четырехжильный кабель предназначен для четырехпроводных сетей переменного напряжения. Четвертая жила в нем является заземляющей или зануляющей, поэтому ее сечение, как правило, меньше сечения основных жил. Однако при прокладке кабелей во взрывоопасных помещениях и в некоторых других случаях сечение четвертой жилы выбирается равным сечению основных жил.

Рис. 1.4. Четырехжильные кабели

В группу кабелей высокого напряжения включены кабели, предназначенные для работы в сетях переменного напряжения 110, 220, 330, 380, 500, 750 кВ и выше, а также кабели постоянного напряжения

Маркировка силовых кабелей обычно включает буквы, указывающие на материал, из которого изготовлены жила, изоляция, оболочка, и тип защитного покрова. Маркировка кабелей высокого напряжения отражает также особенности его конструкции.

Медные токопроводящие жилы в маркировке кабелей не отмечаются специальной буквой, алюминиевая жила обозначается буквой А, стоящей в начале маркировки. Следующая буква марки кабеля указывает на материал изоляции, причем бумажная пропитанная изоляция не имеет буквенного обозначения, полиэтиленовая изоляция обозначается буквой П, поливинилхлоридная – буквой В, а резиновая изоляция – буквой Р. Далее следует буква, соответствующая типу защитной оболочки: А – алюминиевая, С – свинцовая, П – полиэтиленовый шланг, В – оболочка из поливинилхлорида, Р – резиновая оболочка. Последние буквы указывают на тип защитного покрова.

Например, кабель марки СГ имеет медную жилу, бумажную пропитанную изоляцию, свинцовую оболочку, защитные покровы отсутствуют. Кабель марки АПАШв имеет алюминиевую жилу, изоляцию из полиэтилена, алюминиевую оболочку и шланг из поливинилхлоридного пластиката. Маслонаполненные кабели в своем обозначении содержат букву М (в отличие от газонаполненных – буква Г), а также букву, указывающую на характеристику давления масла в кабеле и связанные с этим особенности конструкции. Например, кабель марки МНС – это кабель маслонаполненный, низкого давления, в свинцовой оболочке с упрочняющим и защитным покровом или кабель марки МВДТ – маслонаполненный кабель высокого давления в стальном трубопроводе.

Устройство электрических кабелей и кабельных линий

Силовые кабели применяются для реализации подземной или подводной передачи и распределения электрической энергии как в сетях до 1000 В, так и в сетях выше 1000 В. Также очень часто кабельные сети применяются внутри производстве зданий и на территории заводов и предприятий.

Одно из самых крупных преимуществ кабельных линий – это почти полная их независимость от атмосферных явлений и долговечность. Более того, совершенно нет необходимости загромождать территории предприятий или улицы городов электрическими опорами и проводами, необходимыми для сооружения воздушных электрических сетей.

Силовые кабели применяются для передачи электрической энергии с напряжением до 220 кВ, однако при напряжениях выше 35 кВ воздушные линии все же имеют больше преимуществ. Это связано с определенными конструктивными трудностями, которые возникают при изготовлении силовых кабелей высокого напряжения.

Силовые кабели любого напряжения состоят из защитных и изоляционных оболочек, а также токопроводящих жил.

Токоведущие жилы

Их изготавливают из алюминия или меди. По форме сечения они могут быть сегментными, круглыми или секторными. В зависимости от количества токоведущих жил силовые кабели делят на одно-, двух-, трех- и четырехжильные. Соответственно существуют и стандартные сечения токоведущих жил, для отечественной продукции: 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500 и 600 мм

Изолирующие оболочки

Их назначение – изоляция токоведущих жил друг от друга (межфазная изоляция) и от земли (поясная изоляция). Изолирующие оболочки могут изготавливаться из резины, бумаги, пропитанной маслоканифольным составом, пластика.

Защитные оболочки

Их назначение – защита изолирующих оболочек от разрушений при проникновении влаги и различного рода механических повреждений. Защитные оболочки образуют защитный герметичный слой вокруг изолирующих оболочек и выполняются из свинца, алюминия, пластмасс или других защитных материалов. Для защиты свинцовой оболочки от различных химических воздействий ее обматывают пропитанной в кабельной массе (канифоль, растворенная в минеральном масле) бумагой, а поверху накрывают оболочкой из джута. Защита от механических повреждений осуществляется с помощью брони, которая состоит из стальных проволок или лент. Защита брони от влияние различных веществ находящихся в почве осуществляют с помощью еще одной джутовой оболочки.

Ниже показано строение кабеля:

Где: — 1) токоведущая жила, 2) межфазная изоляция (изолирующая оболочка), 3) защитная оболочка.

Кабели, в зависимости от их защитных оболочек и конструкций могут прокладываться в земляных траншеях, по потолкам и стенам, конструкциям внутри зданий и сооружений, в туннелях, блоках, каналах. Например, во внутренних помещениях и каналах, а также туннелях, прокладывают кабели с свинцовой, алюминиевой,  пластмассовой внешней оболочкой, бронированные или небронированные, но без внешней джутовой оболочки. В земляных траншеях прокладывают силовые кабели, которые защищаются броней и джутовой оболочкой, а также могут прокладываться некоторые виды кабелей имеющих пластмассовую оболочку.

Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Силовой кабель: строение проводника, назначение, типы

Силовой кабель предназначен для передачи электрической энергии от трансформаторных подстанций к транспортным и коммунальным объектам, производственным предприятиям. Кабели силовые состоят из токопроводящих жил, покрытых защитной герметичной изоляцией, а также оболочек и наружных защитных покровов. Кроме того, конструкция провода может включать жилы защитного заземления, экраны и заполнители.

Маркировка проводов представляет собой аббревиатуру, которая включает до 6 элементов:

1. Материал жилы (указывается только для алюминиевых изделий).
2. Тип изделия.
3. Степень гибкости.
4. Материал изоляции.
5. Материал оболочки.
6. Пожарная безопасность.

Например, КВБбШвнг – кабель (К) с изоляцией жил из ПВХ (В) и броней из двух стальных лент (Б), без подушки (б), с защитным покровом шлангового типа из ПВХ (Шв), с пониженной горючестью (нг).

Разновидности изделий

Классификация силовых кабелей выполняется по нескольким критериям:

1. По роду металла, из которого изготовлены токопроводящие жилы. Чаще всего используется медь, реже – алюминий.
2. По материалу изоляции жил: бумага, пропитанная вязкими пропиточными составами, резина, пластмасса.
3. По типу оболочки: металлическая, резиновая, пластмассовая.
4. По типу защиты от внешних повреждений: бронированные и небронированные.
5. По количеству токопроводящих жил: одножильные и многожильные (2-5 жил).
6. По величине напряжения: кабели низкого, среднего и высокого напряжения.

Классификации условны, но они позволяют систематически представить сведения о той или иной части проводниковой продукции, насчитывающей более 1000 конструкций и марок.

Элементы конструкции силовых проводников и их назначение

Устройство силовых кабелей дает представление об условиях их использования. Поговорим подробнее о том, из каких частей состоят силовые проводники.

Токопроводящие и нулевые (заземляющие) жилы

Главным элементом силового кабеля является токопроводящая жила, именно по ней проходит электрический ток. Кроме токопроводящих жил внутри провода присутствует также нулевая жила, необходимая для прохождения разности токов фаз при неравномерной нагрузке на сеть.

Нулевая или заземляющая жила зачастую имеет меньшее сечение, чем токопроводящие жилы. Она располагается в центре кабеля или между основными жилами, ее форма – круглая, треугольная или секторная. Жила защитного заземления обеспечивает соединение не находящихся под напряжением металлических элементов электрической установки с защитным заземляющим контуром. Такое устройство силового кабеля делает процесс эксплуатации электроустановок максимально безопасным.

Токопроводящие жилы могут быть однопроволочными или многопроволочными, по форме они бывают круглыми, сегментными или секторными. Последний вариант используется для экономии места внутри кабеля большого сечения. Секторные жилы могут быть монолитными или состоящими из множества плотно уложенных проволок.

По материалу изготовления токопроводящие жилы подразделяются на:

1. Медные. С однопроволочными жилами диаметром до 16 мм², с однопроволочными или многопроволочными – с сечением 25-95 мм² и с многопроволочными диаметром 120-800 мм². Медные провода могут быть жесткими или гибкими. У первых из них жилы сплошные, круглого сечения. Гибкие провода состоят из собранных пучок медных проволок.
2. Алюминиевые. С однопроволочными жилами диаметром до 35 мм², с однопроволочными или многопроволочными – с сечением 50-240 мм² и с многопроволочными с диаметром 300-800 мм². Алюминиевые проводники не бывают гибкими, так как алюминий отличается повышенной ломкостью. По этой же причине проводники из данного металла не могут иметь сечение меньше 1 мм². На бытовых объектах использование проводников с алюминиевыми жилами диаметром меньше 16 мм² запрещено ПУЭ.

В некоторых случаях мастера делают выбор силового кабеля, ориентируясь на стоимость изделия, и приобретают провода с алюминиевыми жилами. Однако цена – практически единственное преимущество алюминия. Медь – более дорогой материал, но более удобный и эффективный в использовании.

Алюминий имеет более низкую электропроводность, чем медь, поэтому замена медного кабеля алюминиевым сопровождается увеличением сечения проводников. Кроме того, алюминий более мягкий и склонный к окислению. По этим причинам необходимо периодически проводить стабилизацию болтовых соединений в сетях с алюминиевыми кабелями, в противном случае контакты будут ослабевать.

Соединение силовых кабелей из алюминия и меди в единую линию можно проводить только с использованием специальных смазок, а также луженых или анодированных площадок, иначе можно получить гальваническую пару.

Изоляция жил

Если посмотреть на силовой кабель в разрезе, то можно увидеть, что каждая жила покрыта изоляцией. Такое покрытие обеспечивает электрическую прочность токопроводящих жил по отношению к заземленной оболочке и друг к другу. Используются следующие виды изоляции:

1. Бумажная. Конструкция силовых кабелей, предусматривающая наличие бумажного изоляционного покрытия, была широко распространена в прошлом, но сейчас почти не используется. Бумага наматывалась на жилы в несколько слоев, после чего пропитывалась специальным защитным составом. Такие провода использовались для подключения электроустановок высокой мощности, но имели целый ряд недостатков. Состав, которым обрабатывалась бумага, выходил наружу через щели, которые появлялись в кабелях при эксплуатации. В отверстия проникали воздух, влага и земля. Это приводило к ухудшению изоляции. Кроме того установка концевых и соединительных муфт на магистралях представляла определённые сложности. Сейчас вместо проводников с бумажным покрытием используются изделия с оболочками из сшитого полиэтилена. Данный материал лишён недостатков маслопропитанной бумаги. Кроме того, на него гораздо проще устанавливать муфты, замена силового кабеля выполняется с меньшими трудозатратами.
2. Резиновая. Этот материал отличается большой гибкостью, поэтому кабеля с резиновой оболочкой жил применяются для подключения устройств, провода которых перемещаются в процессе эксплуатации. Но у резины есть важный недостаток – на открытом воздухе и под воздействием высоких температур она затвердевает, а потом трескается и ломается. Поэтому после того, как выполнена разделка силового кабеля, жилы нужно дополнительно защитить термоусаживаемыми трубками или ПВХ-покрытием.
3. Пластмассовая (поливинилхлоридная или полиэтиленовая). Самый распространенный тип оболочки. Отличается прекрасными изоляционными свойствами, долговечностью и доступной стоимостью.

Изоляция, наложенная на жилу, называется изоляцией жилы, а изоляция, расположенная поверх многожильного кабеля, называется поясной изоляцией. Чаще всего она изготавливается из того же материала, что и изоляция проводников. Поясной изолирующий слой может сверху покрываться броней из оцинкованных или стальных лент, а затем еще одной изоляционной оболочкой. Броня в обязательном порядке соединяется с заземляющим контуром.

Экраны, заполнители и оболочки

Кроме токопроводящих жил силовой кабель содержит заполнители, оболочки и различные защитные элементы:

1. Экраны. Они необходимы для защиты наружных цепей от воздействия электромагнитных полей, проходящих по проводнику. Экраны изготавливаются из алюминиевой или медной фольги, полупроводящей бумаги.
2. Заполнители. Они используются для заполнения свободных промежутков между элементами кабеля. Заполнители обеспечивают герметизацию изделия, его механическую устойчивость. Также они придают необходимую форму конструкции. Заполнители представляют собой жгуты из кабельной пряжи, пластмассы, бумажных лент или резины.
3. Оболочки. Все виды силовых кабелей покрываются алюминиевыми, стальными гофрированными, свинцовыми, негорючими резиновыми или пластмассовыми оболочками, которые предохраняют проводники от разрушения газами, кислотами, влагой и другими агрессивными веществами. Алюминиевая оболочка проводов на напряжение до 1 кВт также может использоваться в качестве нулевой жилы в четырехпроводных сетях переменного тока с нейтралью, заземленной глухим способом.
4. Защитные покровы. Чтобы подключение силового кабеля было безопасным, у изделия должен быть специальный покров, защищающий его от коррозии, механических и химических повреждений. К защитным покровам относятся подушка, бронепокров и наружный покров. Подушка изготавливается из полиамидных или поливинилхлоридных лент, пропитанной кабельной пряжи, битума или крепированной бумаги. Подушка накладывается сверху на оболочку или экран провода, и защищает конструкцию от коррозии и повреждения проволоками или лентами брони. Бронепокров бывает ленточным или проволочным. Ленточная броня защищает оболочки проводника только от механических повреждений, а проволочная также способна воспринимать растягивающие усилия (они возникают, если осуществляется вертикальная или крутонаклонная прокладка силового кабеля).

В зависимости от разновидности провода может использоваться 1, 2 или 3 покрова.

Разновидности силовых кабелей

Существует множество разновидностей силовых проводников, но наиболее распространенными видами являются следующие:

1. КВВГ. Это провод с медными жилами (их количество – от 1 до 5), а также с изоляцией и оболочкой из ПВХ. Внешняя защита отсутствуют. Если выполняется ремонт силового кабеля в квартире или жилом доме, то для замены старой проводки чаще всего используется именно этот проводник. Он может использоваться при широком диапазоне температур (от -50 до +50 градусов) и высокой влажности, прочен на изгиб и разрыв, устойчив к воздействию химических веществ. Радиус изгиба составляет не меньше 10 диаметров наружного сечения провода. Популярной разновидностью этого изделия является ВВГнг – проводник с негорючей оболочкой.
2. Изделие с изоляцией жил из ПВХ и наружной оболочкой из негорючего ПВХ, между слоями изоляции располагается наполнитель из мелованной резины, придающей проводу повышенную термостойкость и прочность. Жилы медные, многопроволочные, их количество – от 2 до 5. Радиус изгиба – 4 диаметра. NYM может использоваться при температуре от -40 до +70 и при высокой влажности воздуха. Более удобен в работе и устойчив, чем ВВГ, но бывает только круглого сечения, поэтому его неудобно закладывать в бетон или штукатурку (ВВГ бывает и плоским). Этот кабель плохо выдерживает воздействие солнечных лучей, поэтому его нужно укрывать. Ещё один недостаток – высокая стоимость.
3. КГ. Проводник с жилами повышенной гибкости (их количество – от 1 до 6), с резиновой изоляцией и внешней оболочкой. Применяется при температуре от -60 до +50. Зарекомендовал себя как изделие, которое может работать на открытом воздухе при любых погодных условиях. Используется в основном для подключения переносных устройств (генераторов, сварочных аппаратов). Существует КГнг с негорючей изоляцией.

Популярным кабелем для прокладки под землей является бронированный проводник КВБбШв с медными жилами.

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

1. Изоляция кабеля.
2. Изоляция жилы.
3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для  каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

• керамика;
• стекло;
• поливинилхлорид;
• целлулоид;
• полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим  проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм².

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм².

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм².

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм², а вариант многожильного исполнения  доступен в диапазоне 25-95 мм².

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм².

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

• АВВГ
• ВВГнг
• ВВГп
• ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм², во втором 16-50 мм².

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

• ВБбШвнг – негорючая изоляция;
• ВБбШвнг-LS – при горении не выделяет вредных веществ;
• АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

• «М» – под монтаж;
• «П(У)», «МГ» – под монтаж гибкий;
• «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

• «В(ВР)» – ПВХ;
• «Д» – обмотка двойная;
• «Н (НР)» – резина негорючая;
• «П» – полиэтилен;
• «Р» – резина;
• «С» – стекловолокно;
• «К» – капрон;
• «Ш» – шелк полиамид;
• «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

• «Б» – бронированный;
• «Г» – гибкий;
• «К» – оплетка проволочная;
• «О» – оплетка другая;
• «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

• «нг» – негорючий,
• «з» – заполненный,
• «LS» – без хим. выделений при горении,
• «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Электрические провода.Виды и устройство.Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.

 Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка

Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Похожие темы:
