Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире. Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию. Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации». Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

• производительность;
• глубина;
• статистический уровень воды – при неработающем насосе;
• динамический уровень воды – при включенном насосе;
• тип фильтра;
• диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

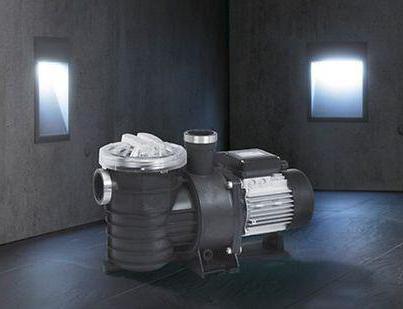

• с самовсасывающим центробежным насосом;
• с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

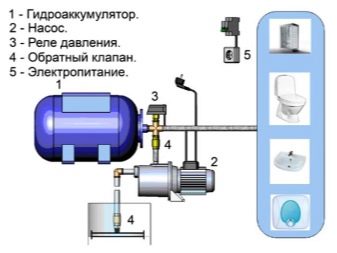

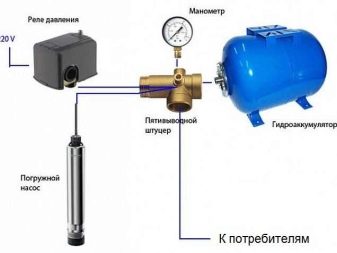

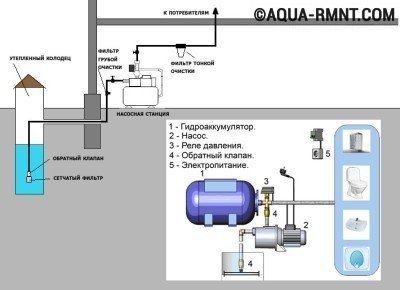

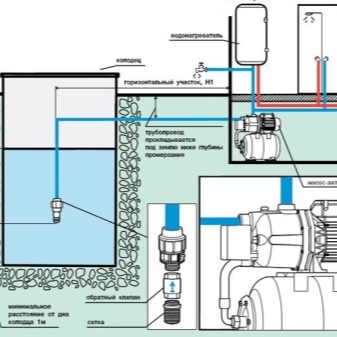

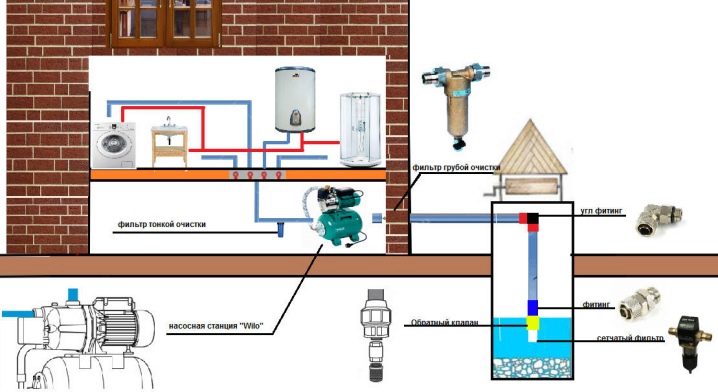

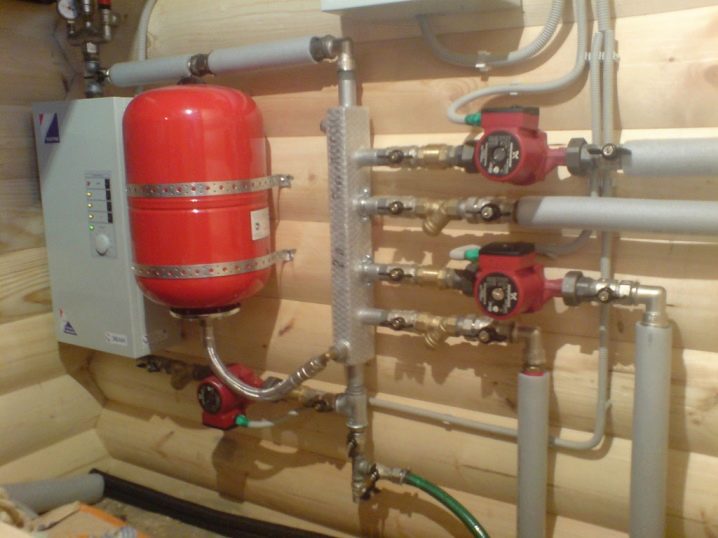

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией. Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку. Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

• вода идет самотеком, поэтому низкий напор;
• большие габариты;
• сложность монтажа;
• бак должен быть установлен выше уровня самой станции;
• если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

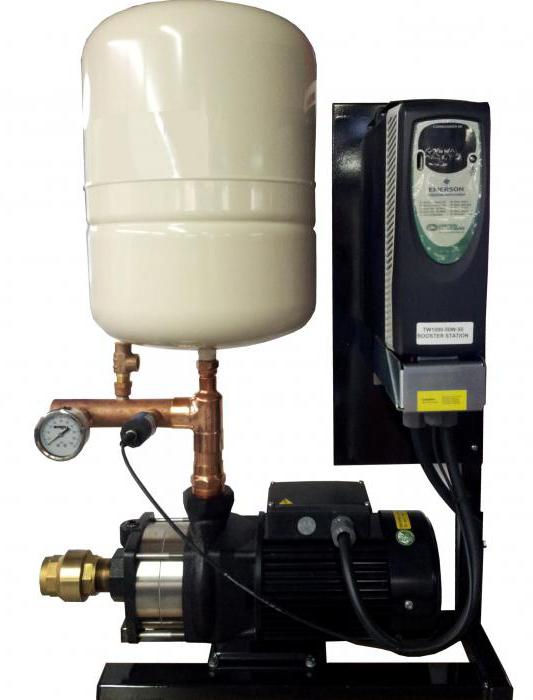

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

• насосным агрегатом;
• мембранным напорным баком, ограничивающим число запуска насоса;
• реле давления;
• манометром;
• кабелем;
• разъемом для подключения;
• клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума. По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома. Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

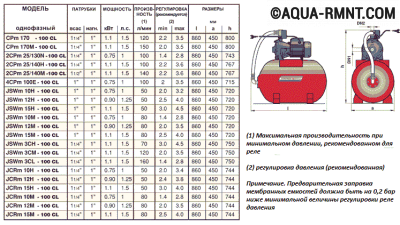

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

Насосные станции включают в себя несколько функциональных узлов:

• водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;
• всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;
• центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;
• реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;
• мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;
• электромотор, сопряжённый механически с насосом, и электрически — с реле давления;
• стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Цифрами на рисунке обозначено:

1. Корпус бака
2. Внутренний бак, изготовленный из пищевой резины
3. Ниппель. Точь-в-точь как в шине автомобиля
4. Фитинг для присоединения к водопроводу
5. Воздушное пространство, где воздух находится под давлением
6. Вода, находящаяся внутри резинового бака
7. Выход воды к потребителям
8. Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух. Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

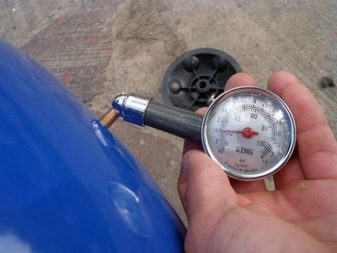

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос. У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

 Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

 (0.37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00)  Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

Способы установки насосной станции

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар
8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

описание, схема и принцип работы ВЗУ, требования к установке

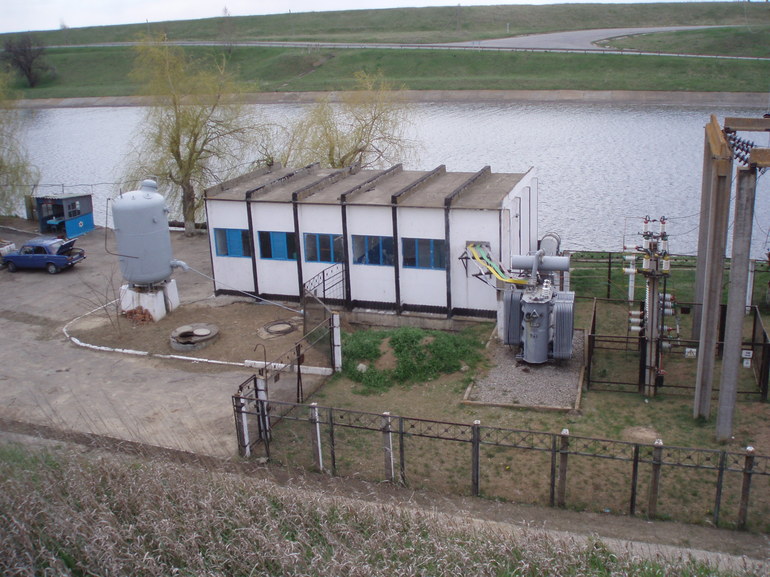

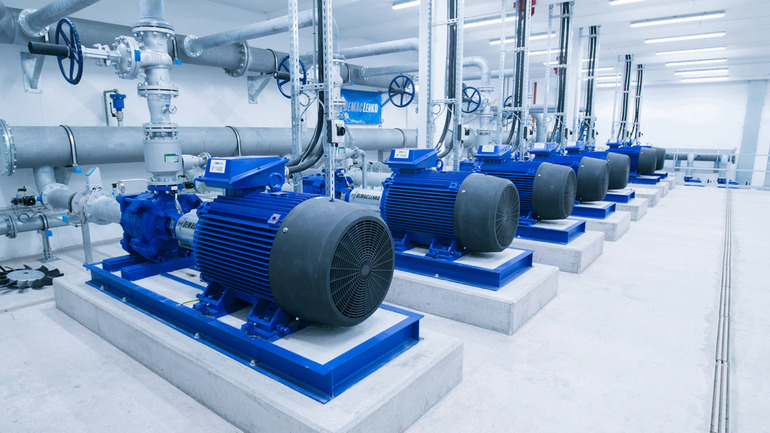

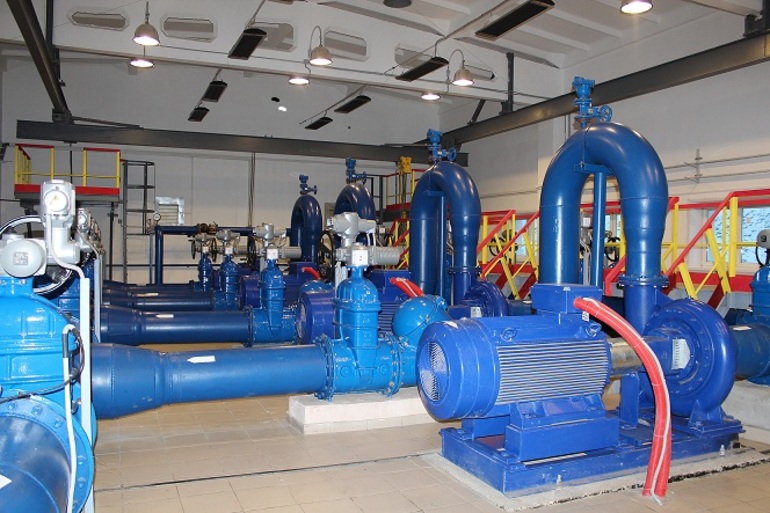

Водозаборный узел — это конструкция, предназначенная для снабжения водой разных объектов, в частности — сельскохозяйственного и промышленного предназначения, многоэтажных домов и дачных поселков, складских помещений. Эти системы также часто называют насосными станциями, но это неправильно, так как ВЗУ предназначаются для забора воды из скважин, а НС требуются только для перекачки жидкости.

Схема и описание

Комплектация ВЗУ (расшифровка — водозаборный узел) может меняться с учетом предназначения гидротехнической конструкции. Существует несколько основных видов водоразборных узлов:

1. Схема полного цикла. Такая конструкция применяется в случаях, если нужно организовать максимальную мощность, стабильное давление и подачу воды высокого качества. Единственный минус этой схемы — высокая стоимость. В систему входит погружной насос, станция водоподготовки, резервуар для хранения очищенной воды, станция второго подъема, магистраль водопровода.
2. Схема неполного цикла. Эта конструкция не предполагает установку станции водоподготовки, дорогостоящих систем водоочистки, подведения канализации и электричества. Помимо этого, можно значительно сэкономить площадь, что также положительно сказывается на итоговой стоимости.
3. Мини-ВЗУ является еще более упрощенным способом установки скважинного водоснабжения. В эту конструкцию входят насос, гидроаккумулятор и водопроводная магистраль, подключающаяся непосредственно к накопительному баку.

Выбор определенной схемы ВЗУ не должен производиться лишь с учетом стоимости оборудования и монтажа. Нужно учитывать и иные критерии, в частности — требования СНиП к качеству воды.

Конструкция и предназначение

Водозаборный узел — это сложнейший комплекс связанных друг с другом сооружений и оборудований, использующихся для забора, подготовки, доставки и хранения воды из скважины. Помимо этого, на ВЗУ производятся мероприятия по очищению воды для повышению ее качества.

Любая схема ВЗУ состоит из несколько основных объектов, позволяющих получать необходимый объем воды:

1. Насосная подстанция, состоящая из двух этапов подъема воды. Под первым уровнем подъема находится скважина, которая может иметь разную глубину с учетом месторасположения водоносного горизонта. Для забора воды первая станция оборудуется одним мощным насосом. Для второго уровня используются две помпы — резервная и основная.
2. Коммуникационные системы. Объект потребует обустройства здания для монтажа оборудования, располагающегося под землей или над поверхностью грунта. Требуется подключение электричества, организация вентиляционной и отопительной системы.
3. Баки для хранения очищенной воды обеспечивают требуемый запас для постоянного водоснабжения, а также позволяют сохранять необходимый уровень напора в системе для нормальной работы помп.
4. Станция водоочистки. Если качество воды не соответствует требованиям СНиП из-за высокого количества разных примесей, требуется установка оборудования для очищения воды от чрезмерного количества нерастворимых элементов и ее обеззараживания.

Услуги опытных специалистов позволят обеспечить высокую эффективность и работоспособность всех устройств, которые можно будет бесперебойно эксплуатировать на протяжении долгого времени.

Подготовительные мероприятия

Строительные мероприятия начинаются с разработки и согласования проекта. Перед началом монтажа требуется выполнить определенные подготовительные шаги:

1. Получение лицензии на бурение. Разработка скважин и устройство оборудования потребует оформления документации в природоохранных ведомствах. Вначале производится комплекс разведочных мер и оценка количества воды.
2. Проектирование водозаборного узла. Производится в два этапа: на первом подготавливается непосредственно проект, на втором разрабатывается перечень документации, с учетом которой будет проводиться сооружение ВЗУ.
3. Выполнение требуемых инженерных изысканий.
4. Сопровождение документации на этапе экспертизы. Проектная документация обязана получить экспертное разрешение, лишь затем приступают к ее реализации.
5. Открытие ордера на выполнение земельных работ и получение разрешения на сооружение ВЗУ. По результату подготовительных мероприятий подготавливается весь требуемый список разрешительной документации.

Когда все документы подготовлены, строители начинают выполнение монтажных и наладочных работ по организации ВЗУ.

Последовательность строительства

Строительство выполняется в несколько этапов, на протяжении которых к установке комплекса привлекаются рабочие различных направлений. Основные этапы сооружения водозабора заключаются в следующем:

1. Создание технического задания и согласование с клиентом. В задании отображаются функции ВЗУ и требования к мощности.
2. Выбор требуемого оборудования, стройматериалов, разработка архитектурных элементов конструкции. В проекте отображается их расположение, размеры, предусматривается прокладка коммуникационных систем, устройство подъездных дорог.
3. Сооружение насосной станции — бурение скважин и работы по их устройству на требуемую глубину.
4. Строительство помещения и технологический монтаж водоочистительной системы.
5. Монтаж внутренней и наружной обвязки.
6. Работы по обустройству баков запаса воды с подключением к коммуникационным системам.
7. Устройство внутриплощадочных водопроводных сетей и канализационных систем.
8. Прокладка электрической сети от подстанции к системам водозабора.
9. Диспетчеризация здания, монтаж сигнализации.
10. Установка кондиционирования, вентиляционных и отопительных систем.
11. Устройство внутриплощадочных дорог.
12. Благоустройство, заграждение и озеленение участка.
13. Пусковые и наладочные работы — последний этап сооружения ВЗУ, после которого все оборудование будет готово к бесперебойному использованию.

Комплект документов отдается на руки клиенту одновременно с лицензией и остальной разрешительной документацией.

Водоочистительная система

Водоподготовка требуется для очищения воды от всех сторонних примесей. Перед сооружением станции водоочистки производится лабораторное исследование, которое помогает определить отклонения от нормы.

Вода проходит через многоуровневые фильтры, позволяющие удалить все примеси. После завершения органолептических анализов разрабатывается система водоочистки:

1. Чрезмерная жесткость понижается благодаря специальным реактивам — они удаляют из воды тяжелые металлы.
2. При очистке производится обезжелезивание — удаление железа делает воду бесцветной и пригодной для использования.
3. Также во время водоподготовки производится обработка жидкости ультрафиолетом, что позволяет избавиться от бактериологического заражения.

После водообработки удается удалить почти все примеси, и в водопровод подается безопасная, прозрачная и очищенная вода.

Устройство санитарной зоны

Сооружение системы водоснабжения нуждается в санитарной охране, чтобы не допустить попадания в воду какого-либо загрязнения. Для чего делается строительство в несколько поясов:

1. Первая зона обязана защищать воду от проникновения загрязнений с поверхности. Ее размер составляет примерно 60 м, иногда расстояние уменьшается до 30 или 20 м. В пределах этого пояса запрещено строительство любых зданий, которые не имеют отношения к ВЗУ.
2. Вторая зона имеет площадь приблизительно 220 м и призвана защищать участок от бактериологического заражения. Здесь не могут располагаться очистительные сооружения и иные вероятные источники угрозы. Любое возведение зданий в этой зоне может производиться лишь после получения разрешения природоохранных ведомств.
3. Третий участок требуется для защиты от химических заражений. В пределах территории запрещается организовывать свалки, промышленные помещения и другие вероятные источники химического заражения. Размеры рассчитываются с учетом особенностей грунта в конкретном регионе.

После утверждения владелец скважины и ВЗУ обязан будет организовать все требуемые мероприятия для охраны участка и его защиты от загрязнения.

Основные виды

ВЗУ бывают подземными и поверхностными. Конструкции, предназначенные для монтажа в подземные источники, также имеют различные схемы подключения, с учетом которых они разделяются на следующие типы:

• Комбинированные.
• Лучевые.
• Для артезианских колодцев.
• Шахтные скважины для транспортировки подземных вод.
• Траншейные конструкции.

Поверхностные узлы более эффективные, но за ними требуется регулярный контроль. Они делятся с учетом названия источника водозабора и могут быть речными, морскими, водохранилищными, озерными.

Схема ВЗУ состоит из различного набора элементов. Чаще всего в конструкции находятся:

• Погрузочный насос первого подъема.
• Расходометр, который требуется для учета объема доставленной воды.
• Пожарный насос (если требуется).
• Станция второго уровня.
• Водонапорная башня.
• Дренаж, чтобы при переполнении бака вывести лишнюю воду.

Трансформаторная подстанция и автоматические системы обслуживания устанавливаются с учетом дополнительных требований клиента.

Принцип работы

Процесс очищения начитается на этапе забора воды из скважины. Исходная жидкость благодаря насосам из источника передается в здание подстанции второго уровня и на грязевые фильтры, которые предназначены для задержки абразивных элементов и крупной взвеси, чтобы защитить водоочистное оборудование, находящееся после фильтрационной системы.

Затем вода аэрируется для окисления двухвалентного железа с дальнейшей фильтрацией на устройствах обезжелезивания. Во время активного смешивания жидкости с воздухом производится окисление вредных добавлений, выпадающих в осадок и улавливающихся на дальнейшем этапе очищения.

После аэрации вода переходит на фильтрационную систему обезжелезивания. Каждый фильтр оборудован многоуровневым клапаном, который работает в автоматическом режиме. Вода, проходящая через слой фильтра загрузки и поддерживающий гравийный участок, очищается от взвесей и выходит через дренаж.

С учетом работы фильтра производится забивание зернового пространства загрузки вредными примесями и в дальнейшем увеличивается гидравлическое давление. Чтобы восстановить пропускную возможность, нужно регулярно производить очищение фильтра загрузки (это производится автоматическим многоуровневым клапаном).

Промывка фильтра производится не реже одного раза в 3 дня. Время очистки занимает не более получаса. После очищения вода переходит в бак, который одновременно является хранилищем пожарного запаса и регулирует общий объем питьевой воды.

Из бака помпами второго уровня жидкость транспортируется потребителю, проходя через ультрафиолетовую очистку. Это требуется для избавления от бактериологических загрязнений. УФ-стерилизаторы выглядят в виде металлической камеры с находящимися внутри ультрафиолетовыми лампами в кварцевых кожухах, что исключает контакт с водой. Установки имеют в комплекте пульт ДУ, который контролирует работу ламп и подает сигнал при поломке.

Продолжительная и эффективная эксплуатация водозаборных узлов гарантирована только в случаях, если во время разработки проектной документации и создании были соблюдены все необходимые требования СНиП. Соответствие всем требованиям и условиям позволит обеспечить надежность, стабильность и экономичность работы всех систем водозаборного узла.

Устройство и принцип работы насосной станции водоснабжения

Принцип работы насосной станции очень прост – вода закачивается в накопительную емкость насосом, которая пополняется по мере расхода жидкости. Причем за уровнем воды в накопителе следит особый датчик, включающий и выключающий насос.

Впрочем, за внешней простотой принципа работы кроется достаточно сложное устройство насосной станции водоснабжения. И в данной статье мы рассмотрим не только принципы работы, но и варианты конструкции насосных станций.

Насосная станция

Основные элементы конструкции станции

Самые главные составные части любой насосной станции – это накопитель и сам насос. Причем накопители могут быть всего двух типов – бак и аккумулятор. А насосы трех типов – со встроенным эжектором, с выносным эжектором и без эжектора.

Типовая конструкция насосной станции

Кроме того, в конструкции станции есть и связующее звено, регулирующее работу насоса и процесс наполнения бака – управляющий элемент, в основе которого лежит либо поплавковый клапан, либо датчик давления.

При этом все вышеописанные разновидности накопителей, насосов и регуляторов влияют не только на конструкцию станции, но и на сам принцип работы устройства для перекачки воды. И далее по тексту мы отследим влияние этих узлов на устройство и принцип работы станций.

Насосные станции с накопительным баком: описание работы и обзор конструкции

Такие станции строили совсем недавно, а сейчас они устарели и морально и технически. Принцип работы подобной системы основан на перекачивании воды из колодца (скважины) в достаточно габаритную емкость, расположенную в чердачном пространстве дома.

Насосные станции с накопительным баком

В итоге, вода поступает к потребителям самотеком, а уровень жидкости в накопительном баке контролирует особый клапан поплавкового типа. Кончилась вода – поплавок «упал» и «включил» насос. Вода наполнила бак – поплавок «всплыл» и отключил насос.

Несомненный плюс такой конструкции – высокая энергетическая эффективность. Станция не работает до тех пор, пока не опустеет бак. То есть, насос не включается после каждого поворота вентиля крана.

Кроме того, такие станции подходят к скважинам с малым дебетом, который выкачивается буквально за считанные минуты. В этом случае огромный накопительный бак выступает как предохранитель, обеспечивающий паузу для наполнения скважины до статического уровня.

Без накопительного бака скважины с малым дебетом заиливаются за считанные месяцы. Поэтому данный узел монтируют даже в системах с гидроаккумулятором.

К недостаткам такой конструкции относится высокий риск «заливания» нижних помещений (в случае чердачного месторасположения – это, по сути, весь дом). Поэтому в верхнюю часть бака вваривают предохранительный патрубок, выводимый за пределы строения.

Ну а сам бак в наши дни производят из инертного полимера, не меняющего вкус или запах воды и не подверженного коррозии в принципе.

Принцип работы и устройство насосной станции водоснабжения гидроаккумулятором

По такому принципу работают все современные станции. Вместо накопительного бака здесь используют гидроаккумулятор – герметичную емкость, разделенную на два отсека эластичной мембраной. Причем в первый отсек закачивают воздух, а во второй – воду.

Насосная станция с гидроаккумулятором

В итоге, чем больше воды во втором отсеке, тем выше давление на выходе из накопителя (воздух за эластичной мембраной уплотняется и начинает работать как амортизатор). Соответственно появляется возможность регулировать давление в домашнем водопроводе даже в случае размещения аккумулятора в подвале строения. Напор в водоводе обеспечивает сжатый воздух, давящий на мембрану.

А за наполнением гидроаккумулятора следит особый датчик давления, включающий и выключающий насос станции. Подобная конструкция исключает саму возможность протечек из-за переполнения аккумулятора.

Однако, есть у такой схемы и недостатки. Самый главный из которых – небольшой объем «запаса» воды. Вместимость типового аккумулятора – 20-25 литров. Для сиюминутных нужд этого вполне достаточно, но скважину с малым дебетом такая система обслуживать уже не может.

Кроме того, гидроаккумулятор это достаточно дорогое изделие, ведь он функционирует под достаточно большим давлением. Поэтому его производят только из стали, что приводит к появлению еще одной проблемы – угрозы разрушения бака под действием коррозии. Впрочем, эта беда легко устранима – емкость можно изготовить из нержавейки или оцинковать.

Насосные станции со встроенным эжектором — описание конструкции

Станции с внутренним эжектором можно оснащать и гидроаккумуляторами, и накопительными баками. Конструктивная особенность, в данном случае, кроется в конструкции заборного узла самого насоса.

Насосные станции со встроенным эжектором

Вода из скважины поднимается по трубе, в которой создается разрежение. Причем условие для транспортировки жидкости создает особый узел насоса – эжектор — прокачивающий сквозь себя воздух, «газированную» воду и, наконец,100-процентную жидкость. Содержание воздуха в жидкости может достигать и 25 процентов.

Соединенный со встроенным эжектором насос всегда центробежный – работает на крыльчатке. Вибрационный аналог просто не выдержит таких объемов воздуха в трубе. В итоге, такой насос сильно шумит при работе и выкачивает воду только из скважины глубиной до 10 метров. При этом насос со встроенным эжектором практически не реагирует на присутствие песка в жидкости.

Принцип работы и конструкция станций с выносным эжектором
Насосы с эжектором выносным отличаются от вышеописанных устройств месторасположением заборного узла. Он вынесен за пределы корпуса насоса. Причем к внешнему эжектору подводятся два шланга – вакуумный, в котором создается разрежение, и напорный, создающий рабочее давление в эжекторе.

Вода поднимается по вакуумному «рукаву» и сливается в накопитель или перетекает в нагнетательный «рукав». Напор в нагнетательном рукаве поддерживается насосом и провоцирует, посредством эжектора, разрежение в вакуумной трубе.

Выносной заборный узел (эжектор) обслуживается вибрационным насосом, для которого характерно неприятие сильно загрязненной и «газированной» воды. Впрочем, поскольку эжектор заглублен ниже зеркала колодца с последним проблем практически не бывает. А от частиц ила заборное отверстие эжектора защитит фильтрующая решетка.

Главное достоинство такой конструкционной схемы заключается в практически неограниченной глубине обслуживаемой скважины. Однако, в силу особенности строения насоса, большая часть выносных эжекторов погружается до отметки 60 метров. При этом станция с выносным заборным узлом работает абсолютно бесшумно.

Альтернативные конструкции

В качестве альтернативы станций с встроенным или выносным эжектором можно рассматривать только системы ступенчатого подъема воды. Безэжекторные насосные станции работают по принципу шлюзов – заложенных на разной глубине промежуточных емкостей, соединяемых между собой с помощью трубопровода.

Транспортируемая среда перекачивается из нижней емкости в верхнюю. Такое решение дает возможность поднимать воду со значительных глубин. Впрочем, такие установки используются лишь в газовой промышленности и в нефтедобыче.

Водонапорная станция для дома: инструкция, устройство :: SYL.ru

Использование насосного оборудования в системах бытового водоснабжения давно вошло в практику обустройства загородных домов. Инженерные коммуникации, доставляющие воду от скважины для нескольких потребителей, работают с большой нагрузкой. Для систем орошения, полива или мелких бытовых нужд хватает и обычного погружного или поверхностного насоса, но высокая производительность при комплексном водообеспечении требует дополнительной поддержки. В таких условиях и применяется водонапорная станция, отличающаяся не только способностью обеспечивать оптимальный подъем воды, но и широкими возможностями управления.

Устройство станции

Водонапорные перекачивающие станции представляют собой комплекс устройств и агрегатов, позволяющих выполнять функцию водоснабжения с подъемом жидкости на достаточную высоту. Основу силовой начинки представляет электродвигатель, в состав которого входит статор, роторный механизм и конденсаторный короб. Как правило, в бытовых моделях используется однофазный асинхронный двигатель. Обязательным дополнением для него выступает и защитная система в виде теплового реле на обмотке статора – оно предохраняет устройство от перегревов. Вторым важным компонентом можно назвать насосную часть. Она включает в себя интегрированный эжектор и рабочее колесо, хотя конфигурации данного наполнения могут меняться в зависимости от модели.

Для корпуса производители чаще всего используют нержавеющую сталь или чугун. Синтетические материалы применяются реже, но на рынке можно найти и модификации в стеклополипропиленовой оболочке. Не всегда базовое устройство водонапорной станции предусматривает наличие гидроаккумулятора, но для защиты оборудования от гидроудара его наличие рекомендуется учитывать – хотя бы в качестве опционального дополнения. Это касается систем, которые планируется использовать для комплексного водоснабжения дома и участка с несколькими точками потребления. Стоит отметить и электротехнические коммуникации, которые обычно представлены питающей сетью, обеспеченной заземляющим контактом, розетками и штепсельной вилкой.

Принцип работы

Станция обеспечивает подъем воды из колодезного или скважинного источника. В процессе работы осуществляется перекачивание жидкости через всасывающий шланг при оптимальном давлении, которое регулируется с помощью управляющего реле с гидробаком. В отличие от скважинных насосов, работа водонапорной станции строится на принципе центробежного усилия, при котором обслуживаются два контура. Один из них направляется непосредственно в место водозабора, а другой – к потребителям с возможностью распределения по коллекторному узлу и поддержкой циркуляционных насосов.

При установке агрегата важно учитывать, что процесс всасывания более трудоемкий по сравнению с последующей подачей воды к целевому объекту. Поэтому рекомендуется располагать оборудование как можно ближе к источнику. Также стоит подчеркнуть важность функции гидроаккумулятора. Он выполняет роль буферного накопителя или расширительного бака. Маломощная водонапорная станция для дачи, работающая со скважиной глубиной не более 8 м, может и обойтись без этого дополнения. Но в полноценных системах водоснабжения присутствие гидробака страхует коммуникации от перепадов давления. Резервуар с водой при необходимости выступит временным источником жидкости, обслуживание которого будет производиться при нормальном уровне давления, безопасном для техники. То есть емкость сглаживает перепады давления, возникающие при включении насоса или введении дополнительных контуров водоснабжения.

Система управления

Современные станции для перекачивания воды характеризуются наличием систем автоматизированного управления и контроля. Но также встречаются модели с полуавтоматическим и дистанционным управлением. В каждом случае задача регулирующего комплекса заключается в контроле состояния запорной арматуры и электродвигателя. Практически без участия оператора обходятся автоматизированные водонапорные насосы. Станции такого типа поддерживают возможность управления рабочими механизмами посредством программируемых режимов. Распределительная сеть полностью контролируется блоком управления, сопряженным с реле, манометрами, и в некоторых случаях — с поплавками. В частности, автоматика позволяет регулировать залив насоса, задвигать и открывать клапаны, включать и отключать гидробак, вводить в действие защитные электротехнические механизмы и в случае прекращения питания переводить систему на резервное энергоснабжение.

В случае с полуавтоматическими станциями перечисленные выше операции преимущественно выполняются вручную. Системам автоматического контроля поручаются в основном защитные механизмы, которые должны срабатывать в непредвиденных аварийных ситуациях. Дистанционное управление тоже нередко используется в обслуживании водонапорных станций домашнего назначения. Отличительной чертой подобных систем является возможность удаленного контроля функций насоса. Даже если владелец не находится дома, он может по сетевому каналу передачи данных связаться с управляющей панелью и задать нужные параметры работы оборудования.

Дополнительный функционал

Для полноценной эксплуатации насосной станции производители предлагают разные исполнительные и защитные механизмы. К примеру, интеграция чувствительных измеряющих элементов позволяет давать той же автоматике сигналы неэлектрических величин, в результате чего принимаются решения об изменении положения запорной арматуры. Также могут применяться преобразователи, усилители и релейные механизмы, взаимодействующие с рабочей средой и фиксирующие показатели внешних условий. Это могут быть и простейшие манометры с температурными измерителями, и сложные датчики, подающие сигналы о возможных электротехнических перегрузках системы. Например, водонапорная станция для частного дома может обеспечиваться сенсорами, подключенными к электроприводам вентилей, дозаторов, задвижек и транспортеров. В комплексе данная телемеханика как раз и обеспечивает контроль работы станции, с высокой точностью фиксируя малейшие отклонения от нормативных параметров.

Подготовка к монтажным работам

Для правильной установки агрегата требуется соответствующий проект, в котором будут учтены потребности в объемах водоснабжения, составлена оптимальная схема размещения контуров подачи воды и ее распределения. Сам пользователь должен заранее предусмотреть и место размещения оборудования, к которому предъявляются особые требования. Желательно располагать насос в специальном помещении: хозблоке, сарае или на крытой площадке, к которой будут подведены коммуникации. Главное, чтобы гидроаккумулятор был защищен от низких температур, иначе риск поломки значительно возрастет. Уже при температуре 0 °С вода может замерзнуть в баке, из-за чего корпус лопнет. Само место установки должно быть ровным и не подверженным вибрациям.

Если подбирается водонапорная станция для дома, то можно расположить агрегат в подсобке. В этом случае не потребуется дополнительная теплоизоляция поверхностей помещения. Также следует заранее предусмотреть возможность подключения стабилизатора напряжения. Это особенно касается удаленной сельской местности или дачных поселков, где часто случаются скачки напряжения. В целях защиты от короткого замыкания подготавливается и автомат, регулирующий перегрузки. Далее можно переходить к монтажу оборудования.

Инструкция по установке

В первую очередь прокладывается водопроводная линия от места забора воды к точке размещения станции. На месте установки необходимо соединить насос и гидроаккумулятор при помощи комплектного шланга. Если резервный бак приобретался отдельно, то может потребоваться применение адаптеров, так как диаметры входных отверстий не всегда совпадают. Если производится установка водонапорной станции поверхностного типа, то окончание шланга, опускаемого в воду, необходимо обеспечить обратным клапаном. Это предотвратит риск возвращения воды из перекачивающего контура в скважину или колодец. Кроме того, обратный клапан требуется для защиты водопровода от образования воздушных пробок.

Нередко водонапорная станция для дома оснащается и дополнительными фильтрационными устройствами уже на выходе к месту потребления. Фильтры тонкой конечной очистки не только устраняют механические включения и взвеси, но также могут обогащать жидкость полезными ионами. И напротив, с обратной стороны контура, в точке всасывания воды из скважины, целесообразно предусматривать очищающие оголовки, которые на первичном этапе забора не допустят прохождение грязи и песка.

Инструкция по введению насоса в эксплуатацию

После завершения монтажных работ и подключения агрегата к защитным электротехническим устройствам можно приступать к пуско-наладочным мероприятиям. Следует проверить состояние оборудования, его герметичность и надежность соединений с коммуникациями. Чтобы на первом же сеансе эксплуатации был предотвращен риск сухого хода, необходимо наполнить корпус водой.

Также следует убедиться, что насос имеет оптимальное для работы давление. Как правило, этот показатель составляет 1,5 атм. После включения гидроаккумулятор должен будет наполниться водой, после чего автоматический регулятор сам отключит подачу избыточной жидкости. Дальнейшая работа будет осуществляться в попеременном режиме, в зависимости от интенсивности потребления воды. По мере опустошения или наполнения гидробака система запускает или выключает подачу ресурса. На случай длительного простоя рекомендуется демонтировать водонапорную станцию. Инструкция указывает, что перед хранением из гидроаккумулятора и насоса воду необходимо слить. Это же касается и всего водонапорного канала, если его не планируется использовать. Для зимнего времени это правило особенно актуально, так как есть риск промерзания коммуникаций и оборудования, наполненного жидкостью.

Неисправности и их устранение

Наиболее частой проблемой при эксплуатации водонапорных агрегатов с электронасосами является недостаток сетевого напряжения. В этом случае станция может не включаться или работать со сбоями. Решать подобные проблемы следует путем проверки электросети, коммуникаций энергоснабжения или функции защитных систем. Например, заблокировать включение насоса может и некорректно работающая тепловая защита при том, что сеть обеспечивает достаточное напряжение. Может потребоваться ремонт водонапорной станции с заменой насосного вала. Данный компонент блокируется в результате загрязнений, и если обнаруживаются признаки деформации, то его следует обновить.

Если же станция стабильно функционирует, но подачи воды нет, то с большей вероятностью имеют место проблемы с завоздушиванием контуров. Такие явления происходят, если не был полностью выпущен воздух из корпуса насоса или произошло завоздушивание всасывающей линии. Соответственно, потребуется проверка контуров на отдельных участках и выпуск воздушных масс через ниппель. Бывает, что водонапорная станция произвольно включается и отключается. Если электросеть работает исправно и нет признаков завоздушивания, то проверять нужно будет мембрану гидробака и коммуникации на предмет попадания крупного предмета, который мог заблокировать линию подачи воды и привести к автоматическому отключению оборудования.

Производители станций

Производителей водонапорного оборудования для дома можно подразделить на две группы: премиальные изготовители высококачественного функционального насоса и бюджетные фирмы, которые предлагают недорогие, но нередко качественные решения. К первой группе можно отнести такие компании, как «Грундфос», «Метабо» и «Гардена». Например, модель 3000/4 Classic от производителя «Гардена» обеспечивает водоснабжение двухэтажного дома, позволяя владельцу полностью перекладывать управляющие функции на автоматику. В бюджетном сегменте выделяется водонапорная станция от российского изготовителя «Калибр» в модификации СВД-160/1,5. Данный агрегат ценят и владельцы небольших загородных домов, и рядовые дачники, использующие оборудование для орошения участка.

Заключение

Возможности насосных станций существенно облегчают решение задач водоснабжения в условиях, когда нет традиционных вариантов организации подобной коммуникации. Но важно учитывать, что высокая производительность данного оборудования не всегда соответствует скромным нуждам пользователей. Например, водонапорная насосная станция с возможностью подъема и доставки воды на 10-15 м едва ли себя оправдает в случае, когда планируется покрывать нужды 1-2 потребителей на дачном участке. Безусловно, такой агрегат в полной мере справится с нагрузками, но при этом он будет затрачивать гораздо больше энергоресурсов, чем обычный погружной насос. Поэтому, перед тем как приступить к выбору водонапорного комплекса, будет не лишним оценить потенциальный объем расхода с точки зрения его соответствия той или иной мощности оборудования.

Устройство Насосной Станции Водоснабжения: Характеристики

Одними из самых популярных у владельцев частных домов являются насосные станции водоснабжения Grundfos

Как только городской житель решает переехать в свой дом или покупает дачу, он сталкивается с проблемой обеспечения своей семьи водой в привычном комфортном режиме. Не бегать с ведром к колодцу и не включать каждый раз насос в скважине, чтобы её добыть, вам позволит станция насосная водоснабжения, которая будет подавать воду постоянно, без перебоев и с оптимальным для работы сантехприборов давлением.

Расскажем подробнее, что она собой представляет, из каких конструктивных элементов состоит и как работает.

Какими бывают насосные станции и как они работают

Классифицируют водяные насосные станции по разным признакам. Они бывают бытовыми и промышленными, для чистой и загрязненной воды (см. Насос для грязной воды: особенности применения), а также для перекачки сточных вод. Нас интересуют те, которые способны обеспечить питьевой водой дачу, загородный коттедж или даже небольшой поселок.

Принцип работы

Все насосные станции работают по одному принципу:

• Вода забирается насосом из источника и закачивается в емкость;
• При её наполнении насос выключается, а при понижении уровня по мере расходования воды – вновь включается;
• За включение-выключение отвечает датчик, реагирующий либо на уровень жидкости в емкости, либо на давление в ней.

Вид датчика зависит от вида используемой накопительной емкости – это может быть обычный бак большого объема или гидроаккумулятор. Насосы тоже могут быть двух типов – поверхностные и погружные (см. Погружные бытовые насосы для скважин: особенности работы и правила установки).

Одним словом, автоматические насосные станции водоснабжения могут иметь разную конструкцию в зависимости от используемых в ней элементов и агрегатов.

Станции с накопительным баком

Такие конструкции, бывшие популярными ещё совсем недавно, сегодня встречаются редко. Насос заполняет водой большую емкость, установленную на возвышении (для полива) или под крышей дома (для домашнего водопровода). Из бака вода по трубам или шлангам вытекает самотеком при открытии кранов потребителями.

В самой емкости устанавливается поплавковый выключатель, который поднимается и опускается вместе с повышением или понижением уровня жидкости в нем. Всплывая до заданного верхнего уровня, он отключает качающее оборудование, а, опускаясь, включает его.

Насосная станция с накопительной емкостью на чердаке

Конструкция очень простая, её легко собрать своими руками, к тому же она обладает множеством достоинств:

• Экономное расходование электроэнергии и ресурсов насоса. Он включается не при каждом открытии водоразборного устройства, а только при опустошении бака;
• В доме всегда будет достаточный запас воды, даже если колодец или скважина обладают небольшим дебитом и не способны обеспечить ваши максимальные потребности. Насос заполнит бак в несколько приемов, делая паузы для наполнения источника;
• Предохранение малодебитных скважин от заиливания (см. Заиливание скважины – причины проблемы и способы её решения), что довольно часто происходит, когда в системе нет накопительной емкости;
• Доступная цена. Так как в конструкции нет сложных узлов, кроме насоса, и автоматики, то стоит она дешевле более современных аналогов.

Есть у насосной станции с накопительным баком и существенный недостаток – это риск затопления расположенных под ним помещений в случае его износа.

Обратите внимание. С современными емкостями из прочных полимеров, пришедших на смену подверженному коррозии металлу, такое вряд ли может случиться. К тому же бак обычно оборудуется сливным (в дне) и предохранительным патрубками. К последнему подсоединяется шланг или труба, которая выводится за пределы здания.

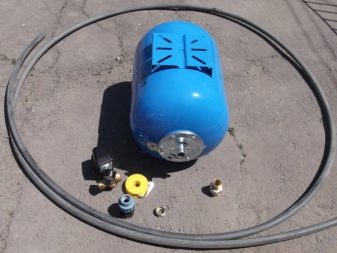

Устройство накопительной емкости

Станции с гидроаккумулятором

Все современные стандартные и повысительные насосные станции водоснабжения работают с гидроаккумулятором. Это герметичная емкость с эластичной мембраной внутри, которая делит её на два отсека: для воды и для воздуха.

На фото показан гидроаккумулятор (в разрезе), в котором вместо мембраны установлена резиновая груша

Работает она так:

• Когда первый отсек заполняется водой, которая давит на мембрану, воздух во втором начинает уплотняться;
• Давление во втором отсеке увеличивается, и когда достигает предельного значения, срабатывает реле давления, отключающее насос;
• При открытии вентиля давящий на мембрану сжатый воздух обеспечивает в системе оптимальный напор;
• При опустошении емкости давление в воздушном отсеке падает, на что вновь реагирует реле, включая насос, заполняющий водяной отсек.

Таким образом, вода в домашний водопровод подается непрерывно и под давлением, даже если гидроаккумулятор расположен ниже точек её потребления. Это очень удобно, так как насосную станцию можно разместить в подвале дома или подсобном помещении.

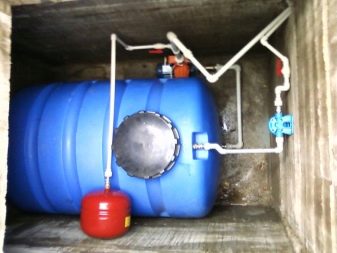

Размещение оборудования в подвале дома

Однако объем такого бака небольшой, в стандартном исполнении он редко превышает 25-30 литров, поэтому о резервном запасе питьевой воды говорить не приходится, да и для скважины с небольшим дебитом такая станция не подойдет.

Совет. В этом случае можно скомбинировать обе конструкции и дополнить систему с гидроаккумулятором накопительной емкостью.

Определенным недостатком можно считать и довольно высокую стоимость таких станций, так как гидроаккумулятор представляет собой достаточно сложный узел, который работает под давлением и изготавливается только из высокопрочной оцинкованной или нержавеющей стали.

Неисправности насосной станции водоснабжения также довольно часто бывают связаны с его выходом из строя. Но обычно проблема легко решается заменой мембраны или простой регулировкой реле давления.

Блочные установки

Описанные выше конструкции предназначены для индивидуального использования: для водоснабжения одного жилого дома. Если же нужно обеспечить водой из одного источника несколько домов, небольшой поселок, предприятие или ферму, устанавливается модульная насосная станция водоснабжения.

Она отличается несколько более сложной конструкцией и поставляется в комплекте, полностью готовой к установке.

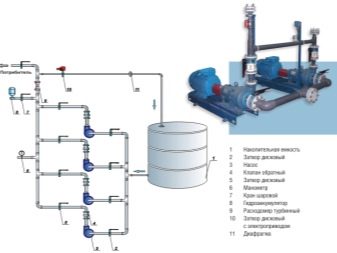

Блочно-модульная установка

Кроме насосного оборудования она оснащена несколькими гидроаккумуляторами, трубопроводной арматурой, автоматической системой управления. Есть мобильные модели, которые помещаются в передвижной бокс с системой отопления, вентиляции, кондиционирования и пожаротушения.

Насосы для насосных станций

Как выше уже говорилось, насосы для станций водоснабжения могут быть погружными и поверхностными:

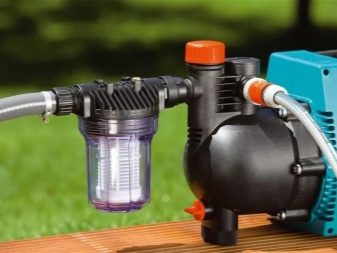

• Поверхностные насосы чаще всего используются для обслуживания источников небольшой глубины – колодцев, песчаных скважин, природных водоемов. Они достаточно шумные и боятся осадков и морозов, поэтому инструкция требует устанавливать их в закрытых отапливаемых помещениях, желательно подальше от жилых комнат.

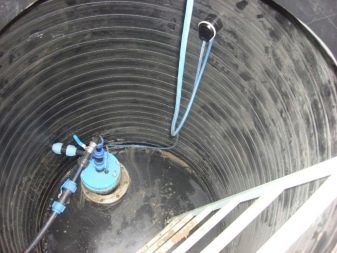

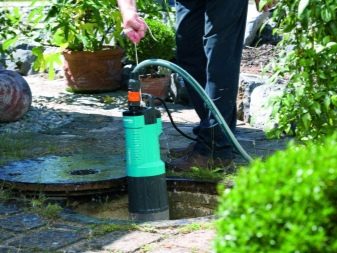

• Погружные насосы в зависимости от мощности и напора способны работать как в колодцах, так и в глубинных скважинах. Так как они полностью погружены в источник, то их работа не создает дискомфорта для потребителей. Но в то же время это создает неудобства для обслуживания: чтобы провести ревизию или ремонт оборудования, насос нужно поднимать на поверхность.

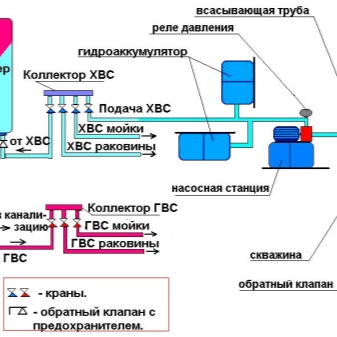

Схема насосной станции с погружным насосом

Совет. Приобретайте проверенные временем и заслужившие хорошие отзывы установки известных производителей. Например, насосные станции водоснабжения Wilo, Grundfos, Джилекс.

Заключение

Как видите, конструкции и виды насосных станций могут быть разными, но все они работают по одному принципу, обеспечивая бесперебойную подачу воды в дом или на участок. Чтобы выбрать нужную установку, нужно знать характеристики источника, свои потребности в воде, учесть многие другие факторы.

Видео в этой статье поможет вам разобраться в данном вопросе.

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

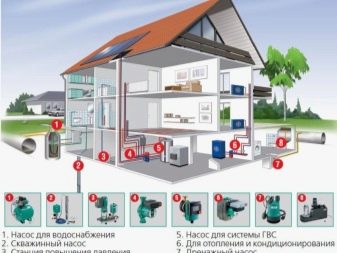

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

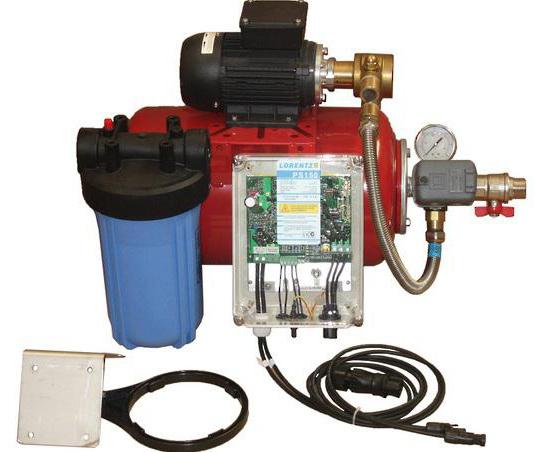

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

• удаленность станции от скважины или колодца;
• температуру и влажность в месте, где будет установлен насос;
• наличие свободного пространства под ремонт и обслуживание устройства;
• возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

• Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
• Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
• Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

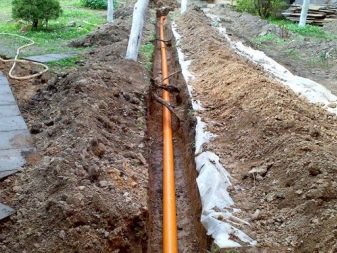

• Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
• Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

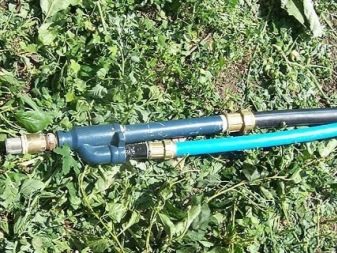

• Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
• Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

• Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
• При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
• Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

• Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
• Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
• При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

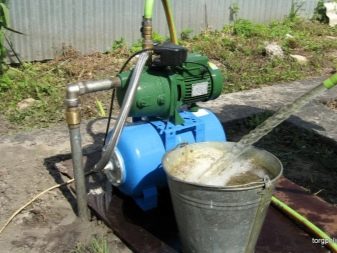

• Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
• При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
• После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

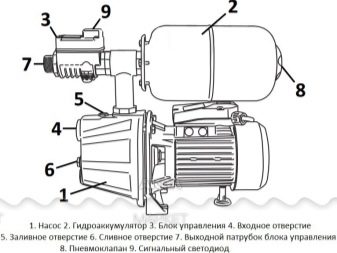

Основные функциональные узлы станции:

• насос центробежного типа, который поднимает и транспортирует воду в дом;
• гидроаккумулятор, который смягчает гидравлический удар;
• реле давления;
• электродвигатель, соединенный с насосом и реле давления;
• манометр, позволяет определить давление;
• система водозабора с обратным клапаном;
• магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

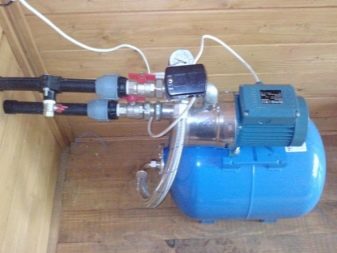

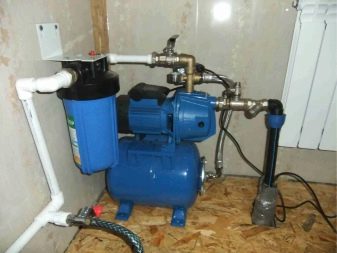

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

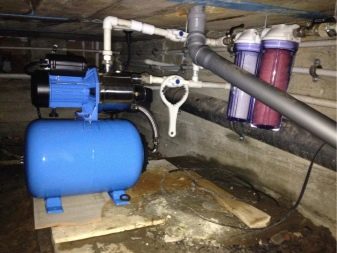

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

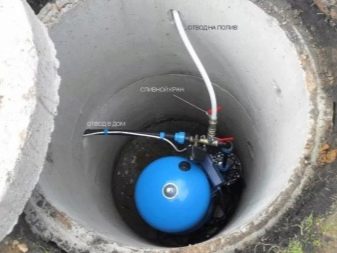

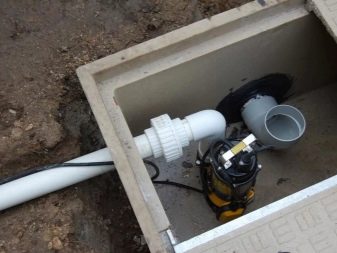

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

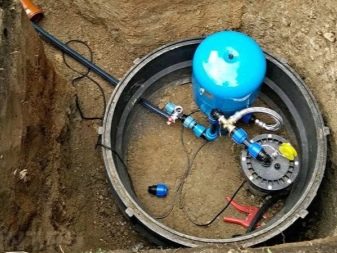

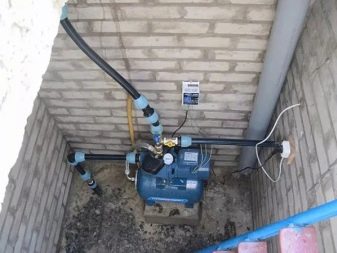

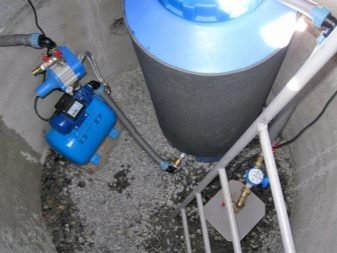

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

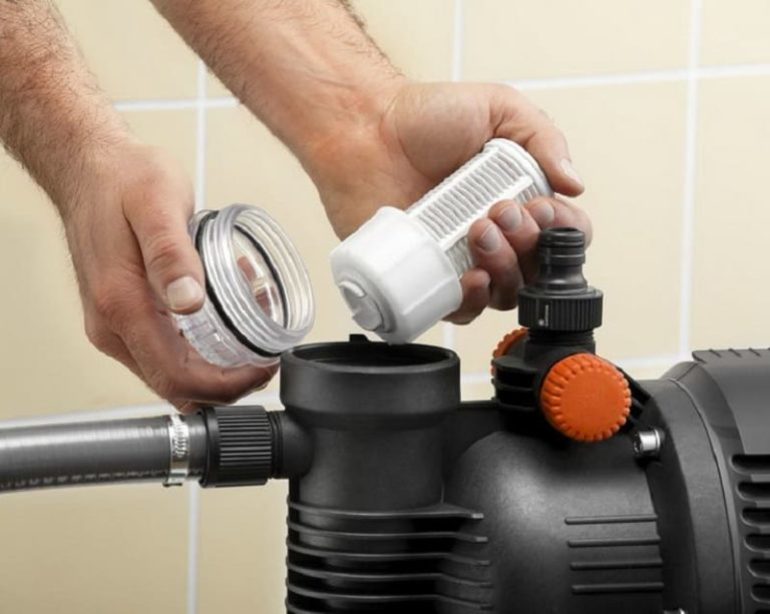

• После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
• Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.

• При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
• Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
• Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.

• При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.
