Утепление каркасного дома своими руками: пошаговая инструкция

В предыдущей статье я описывал пошаговую инструкцию по сборке каркасного дома своими руками. Теперь же, мы рассмотрим инструкцию о том, как правильно его утеплить и изолировать от ветра и влаги, чтобы в процессе эксплуатации, он долгое время оставался надежной защитой от морозов в холодное время года, а также спасал от изнывающей жары летом.

Я не буду здесь описывать какой утеплитель лучше для каркасного дома, это отдельная тема, и она подробно рассмотрена в другой статье.

Но стоит отметить, что около 80% от общего количества каркасных домов, утепляются минеральной ватой или утеплителями на ее основе. Учитывая это, данная пошаговая инструкция, в основном, будет основываться именно на таком утеплении.

• Помимо минеральной ваты, существует еще несколько типов утеплителей, в той или иной степени пригодных для использования их в качестве теплоизоляции каркасных домов, таких как эковата, пенополистирол, керамзит и другие. Об отличиях в технологии их использования мы поговорим в конце статьи.
• Утепление каркасного дома стекловатой происходит точно также, как и утеплителями на основе минеральной ваты, поэтому отдельно рассматривать этот вид утеплителя не будем.
• Минеральная вата, по сравнению с другими типами утеплителей, наиболее универсальный материал. Ею утепляют не только каркасные дома, но и любые другие. В качестве утеплителя она используется практически везде в строительстве частных домов.

Важно знать, что при работе с минеральной ватой, особенно в помещении, необходимо использовать средства индивидуальной защиты, такие как перчатки, очки и респиратор. Контакт с кожей может обернуться сильным зудом, покраснениями, возникновению аллергических реакций.

В принципе, утепление всех частей каркасного дома мало чем отличаются друг от друга, но все же есть некоторые нюансы, поэтому необходимо рассмотреть отдельно каждую часть.

Технология утепления пола, во многом зависит от типа фундамента, но так как большинство каркасных домов, в настоящее время, строятся на свайно-винтовом фундаменте, от этого мы и будем отталкиваться при теплоизоляции пола.

1. Утепление пола каркасного дома, независимо от типа утеплителя, начинается с гидроизоляции. По мимо гидроизоляционной мембраны, нам еще необходимо под лагами пола соорудить конструкцию, которая будет держать, как гидроизоляционный материал, так и сам утеплитель, как показано на схеме.
2. Если дом расположен высоко, относительно земли, и под него можно подлезть, то сначала под лагами пола натягивается гидроизоляционная мембрана и крепится мебельным степлером. Напуск полос гидроизоляции должен быть максимально герметичен, чтобы из-под пола не сквозило. Какой стороной внутрь, а какой наружу набивается материал – узнавайте у производителя.
3. Так же снизу, поверх гидроизоляции пробивается доска. Размер доски и шаг монтажа особого значения не имеет, но не более 40-50см, лишь бы этого было достаточно, чтобы листы или полосы минеральной ваты не проваливались. Иногда доску набивают плотно, без зазоров, это усиливает конструкцию пола. Вот что в итоге должно получится:
4. В случае, если под дом подлезть нельзя, то под лаги сначала набивается доска, а затем изнутри каркасного дома на лаги крепится гидроизоляционная мембрана, как показано на фото.
5. Когда основа для утеплителя готова, минеральная вата укладывается между лагами пола каркасного дома. Укладывать необходимо плотно, наличие пустот – не допускается. Режется минеральная вата острым ножом, можно использовать строительный, но всегда чуть больше необходимой длины, примерно на 1 см.
6. Для удобства монтажа, расстояние между лагами выбирается заранее, в зависимости от утеплителя, в нашем случае, ширина плиты минеральной ваты – 60см. Это означает, что расстояние между лагами, в идеале, должно быть 58-59см.
7. Толщина слоя утеплителя полностью зависит от региона, где строится каркасный дом, но в среднем составляет 15 см. Так же необходимо учитывать высоту лаг пола каркасного дома. Как правило, толщина всех слоев минеральной ваты, не превышает, а иногда даже немного меньше ширины доски или бруса, из которого они сделаны.
8. Важным моментом в укладке минеральной ваты является то, что каждый слой, должен перекрывать стыки предыдущего, как показано на фото. Напуск должен быть не менее 15-20см.
9. Поверх минеральной ваты, внутри каркасного дома на лаги, необходимо закрепить пароизоляционную мембрану. Она будет оберегать утеплитель от влаги изнутри, а также служить дополнительной ветрозащитой. Для того, чтобы она была герметично, стыки необходимо проклеить двусторонним скотчем, например.
10. На пароизоляционную мембрану стелется фанера, OSB-плита, либо сшивается доска, которая будет основой для дальнейшей чистовой отделки.

Стоит отметить, что сама минеральная вата не является ветрозащитой, поэтому гидроизоляционную и пароизоляционную мембрану необходимо натягивать так, чтобы был напуск на стены, исключая попадание влаги и ветра между стеной и полом каркасного дома.

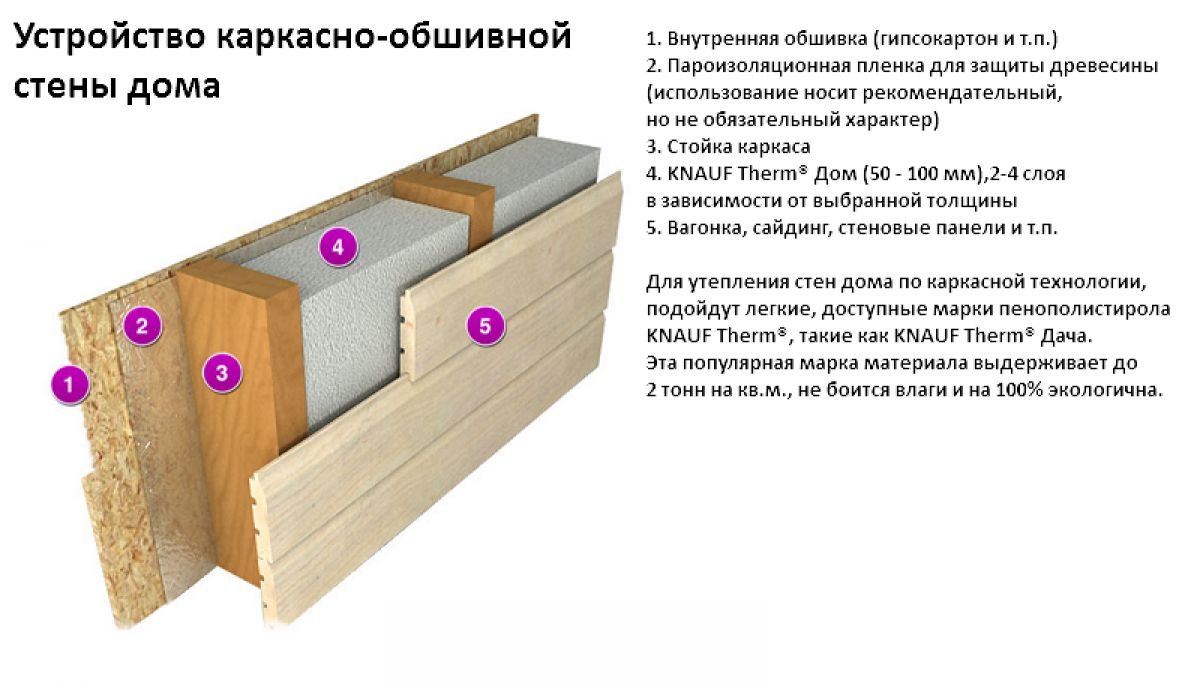

В каркасном доме, как и в любом другом, существует два вида стен — наружные, одна сторона которых располагается на улице, и внутренние, которые расположены полностью внутри дома. Так вот, утеплять необходимо и те и другие.

Стены каркасного дома можно утеплять как изнутри, так и снаружи, от этого используемые материалы и их количество не меняется. Мы рассмотрим утепление изнутри, снаружи делается все точно также, только немного в другой последовательности.

Утепление наружных стен дома

Стоит сразу отметить, что при обшивке каркасного дома снаружи и изнутри своими руками, используются различные материалы, они могут быть отличными от тех, которые я описываю в данной инструкции. Так же может отличаться порядок действий, но в целом, получается практически одно и тоже, как на схеме. Это примерная схема, допустим, вместо OSB-плит, с одной стороны можно пробить обрешетку рейками или доской толщиной 25мм. Доска, как правило, пробивается через определенное расстояние — около 40см между осями, но стоит помнить, что в этом случае, немного пострадает жесткость стен.

Процесс утепления стен минеральной ватой своими руками, практически идентичен теплоизоляции пола, и производится следующим образом:

1. Снаружи каркас обшивается OSB-плитами, с зазорами между ними, указанными производителем, как правило, это 2-3мм. После монтажа, зазоры можно запенить. Вот так это выглядит изнутри дома:
2. Затем, так же снаружи, натягивается гидроизоляционная мембрана, которая будет защищать минеральную вату, каркас дома, а также листы OSB от наружной влаги, поверх которой будут производиться наружные отделочные работы, такие как монтаж сайдинга, например. Некоторые производители делают гидроизоляционные материалы с самоклеющимися полосами, для того, чтобы стык был более плотным. Если таких полос нет, желательно проклеить стыки двусторонним скотчем.
3. Изнутри каркасного дома между стойками каркаса, которые, если Вы все сделали правильно, расположены на расстоянии 58-59см друг от друга, плотно вставляются листы минеральной ваты.
4. Лучше использовать минеральную вату плотностью не менее 35-50кг/м3. Менее плотный утеплитель, будет оседать или скатываться в низ, что повлечет за собой появление пустот и мостиков холода. Как правило, производители на упаковке пишут, для чего какой материал можно использовать.
5. Также, как и с полом, слои минеральной ваты должны быть уложены так, чтобы перекрыть предыдущий стык листов, минимум на 15-20см. Общая толщина утепления зависит от климатического пояса, но среднее значение, также 15см.
6. После того, как весь утеплитель в стены уложен, необходимо залить монтажной пеной все мелкие пустоты, образованные на стыках досок и брусьев.
7. Обязательным условием утепления минеральной ватой, является то, что изнутри дома, поверх утеплителя, необходимо натянуть пароизоляционную мембрану, которая защитит утеплитель от влаги, исходящей изнутри дома. Поверх которой чаще всего набиваются такие же листы OSB, как и снаружи, но можно использовать и доску, рейки и подобные материалы, в зависимости от дальнейшей отделки. Важным моментом в монтаже пароизоляционной мембраны является то, чтобы на внутренних углах ее не перетянуть, и пароизоляция полностью повторяла угол каркаса. Иначе, в будущем, трудно будет прибивать обшивку на углах.

Стоит отметить, что всю эту процедуру можно производить наоборот, сначала натянуть пароизоляционную мембрану изнутри, затем внутренний обшивочный материал, а сам процесс утепления стен минеральной ватой производить снаружи.

Утепление внутренних стен каркасного дома

Отличительными особенностями утепления внутренних стен каркасного дома являются:

1. Утепление внутренних стен каркасного дома производится, в большей степени, для звукоизоляции. Поэтому, если у Вас есть возможность, лучше будет использовать звукоизоляционный материал. Но это не значит, что обычная теплоизоляционная минеральная вата, или другие типы утеплителей не подойдут.
2. К утеплению внутренних стен нет таких жестких требований, как к наружным, поэтому гидроизоляционные и пароизоляционные материалы, в принципе, не требуются.
3. В остальном, утепление происходит идентично наружным стенам каркасного дома.

Если нет возможности, или к звукоизоляции внутренних перегородок не предъявляется жестких требований, достаточно будет использовать такой же утеплитель, как и для наружных стен. Толщина теплоизолирующего слоя может быть гораздо меньше.

Утепление потолка каркасного дома, практически ничем не отличается от других типов домов с деревянными перекрытиями, и является одним из наиболее ответственных моментов теплоизоляции всего дома в целом.

Теперь давайте рассмотрим пошагово, как правильно утеплить потолок каркасного дома минеральной ватой:

1. Эту процедуру лучше производить тогда, когда еще не до конца собрана крыша, чтобы она не мешала плотной укладке утеплителя сверху на потолок.
2. Изнутри дома, на потолочные балки натягивается пароизоляционный материал, на который набивается доска, толщиной 25 мм, фанера, или все те же листы OSB. Шаг между соседними досками выбирается из того, как будет отделываться потолок, но чаще всего около 40 см между осями досок.
3. Теперь сверху укладывается минеральная вата, все по тем же правилам, как и везде, без пустот, плотно и перекрывая швы предыдущего слоя — минимум на 15-20см. Важным моментом является то, что утеплитель необходимо укладывать полностью на весь потолок, включая напуск на всю ширину стен.
4. Если чердачное пространство холодное и не используется для постоянного проживания, мембранные пленки поверх утеплителя стелить нет необходимости. Можно сразу зашить доской или фанерой, для того, чтобы удобно было ходить по ним.
5. Когда утеплить потолок каркасного дома сверху нет возможности, он утепляется изнутри помещения. Утеплитель, в данном случае, необходимо «подвязать», чтобы он не падал. А после нашить пароизоляционный материал и доску или фанеру.

Так как теплый воздух имеет свойства подниматься вверх, при неправильном утеплении потолка или крыши, из дома будет уходить максимальное количество тепла.

Очень часто вместо потолка, а иногда и вместе с потолком, минеральной ватой утепляется и крыша каркасного дома. Это, как правило, делается в тех случаях, когда чердачное пространство жилое и отапливается.

Технология утепления практически не отличается от теплоизоляции потолка, за исключением того, что поверх утеплителя должен быть обязательно натянут гидроизоляционный материал, защищающий утеплитель от внешней агрессивной среды.

Вот так на схеме выглядит теплоизоляционный слой минеральной ваты на крыше каркасного дома:

Вот несколько особенностей, которые помогут облегчить процесс утепления своими руками:

1. Крышу, также, как и потолок, удобнее утеплять снаружи, потому что монтаж минеральной ваты изнутри, во-первых, неудобен, ну а во-вторых, этот материал имеет свойства сыпаться на голову и лицо.
2. После установки стропильной системы, снизу необходимо подшить пароизоляционный слой, на который так же, как и в случае с потолком, изнутри набить обшивочный материал, доску или фанеру.
3. Теперь снаружи уложить листы утеплителя, придерживаясь все тех же правил, как и при утеплении других частей каркасного дома.
4. Поверх утеплителя стелется гидроизоляционная мембрана, на которую уже набивается контробрешетка, обрешетка и кровельный материал.

Стоит отметить, что утеплять крышу можно и изнутри, если она полностью собрана. Но это гораздо неудобнее, потому что придется придумывать какие-то временные крепления, до натягивания пароизоляционного материала, чтобы утеплитель не вывалился.

Все подготовительные работы по теплоизоляции каркасного дома, независимо от типа утеплителя, ничем не отличаются. Отличия, да и то незначительные, в укладке самого утеплителя, о которых далее и пойдет речь.

Теперь рассмотрим основные отличия утепления другими материалами, которые также могут быть использованы в качестве теплоизоляции для каркасных домов.

Утепление пенополистиролом (пенопластом) и ЭППС

Если покопаться в интернете, Вы найдете множество споров по поводу утепления пенопластом не только домов из дерева, но и остальных. Действительно, пенопласт для каркасных домов — не самый лучший вариант, хотя и будет самым теплым, при одинаковой толщине утеплителя, а почему — это уже отдельная тема для разговора.

Процесс утепления пенопластом и экструдированным пенополистиролом практически ничем не отличается, поэтому их можно объединить. Вот некоторые особенности пенополистирола и утеплителей на его основе:

1. Пенопласт не всегда ложится между лагами так плотно, как минеральная вата, поэтому все щели и пустоты необходимо убрать, используя монтажную пену или похожие материалы.
2. Пенополистирол – горючий материал, это необходимо помнить и исключить соприкосновения с ним даже потенциальных источников горения.
3. При использовании пенопласта, необходимо позаботиться об улучшенной вентиляции, потому что этот материал практически не пропускает воздух.
4. Несмотря на то, что пенополистирол практически не пропускает и не впитывает влагу, его нельзя оставлять единственной гидроизоляцией дома. Гидроизоляционные и пароизоляционные слои все равно должны присутствовать, потому что они защищают не только утеплитель, но и само дерево, из которого собран каркас дома.
5. Пенополистирол очень любят грызуны, которые проделывают свои ходы в нем, поэтому необходимо позаботиться о том, чтобы они не добрались до него.

Это основные правила и отличия использования пенополистирольных плит и утеплителей на их основе. В остальном все делается точно также, как и в случае утепления минеральной ватой.

Особенности утепление каркасного дома эковатой

Эковата — относительно новый материал для утепления не только каркасных домов. Она может быть использована в качестве утеплителя, практически во всех областях частного строительства, в том числе и каркасного.

1. Несмотря на то, что утепление эковатой можно произвести без специального оборудования, все же я бы не советовал так делать. Во-первых, потому что с помощью специального оборудования эковата наноситься более равномерно и задувает все пустоты. Во-вторых, приготовленная эковата вручную, имеет менее хорошие характеристики, как по усадке, так и по теплоизоляции.
2. Эковата очень хорошо впитывает влагу, поэтому к гидроизоляционным и пароизоляционным материалам, а также их монтажу, необходимо подходить с особой ответственностью.
3. Наносить эковату необходимо с запасом, потому что она даст усадку со временем, до 10-15%.
4. При ее нанесении необходимо пользоваться средствами индивидуальной защиты.

Стоит отметить, что при утеплении каркасного дома эковатой, необходимо нанимать ответственных и высококвалифицированных специалистов, которые учтут все ее особенности при монтаже.

Утепление каркасного дома керамзитом

Эту технологию утепления в настоящее время используют крайне редко, потому что сейчас огромный выбор материалов с гораздо лучшими характеристиками, но все же я расскажу немного о ней.

1. Керамзит в сухом виде, в качестве утеплителя, можно использовать либо для утепления пола, либо потолка, также им возможно утеплять межэтажные перекрытия. Использование его в стенах – проблематично, да и, на мой взгляд, не оправдано.
2. Очень часто, утепление керамзитом сочетают, например, с опилками, золой и т.п.
3. Отличие утепления керамзитом в том, что пол, и потолок, снизу под лагами, необходимо пробить либо доской в стык, либо какими-нибудь фанерными материалами.
4. Керамзит лучше использовать мелкой фракции, тем самым будет меньше пустот.

Помимо описанных мной, существует еще множество материалов и способов утепления каркасных домов своими руками. Но все они на столько похожи, что описывать каждый из них – не имеет особого смысла.

Утепление каркасного дома пенополистиролом изнутри и снаружи

Все большой популярностью в сфере загородного домострения пользуются каркасные дома. Легкие, экономичные, быстро возвозимые, они делают реальной мечту о загородоном доме практически для каждой семьи.

На данный момент выделяют два технологических направления в каркасном домостроении:
• канадская технология;
• финская технология.

Канадская технология

В связи с особенностью региона строительства (Канада и США) при реализации данной технологии применяются местные распространенные материалы — клееные стружечные плиты (ОСП), полимерная теплоизоляция (например, экструзионный пенополистирол), SIP-панели заводского изготовления. В качестве внешней отделки чаще всего используется виниловый сайдинг. В связи с применением ОСП (практически паронепроницаемый материал), остро не стоит проблема защиты от влагонакопления.

Скандинавская (финская) технология

Особенностью технологии является применение местных высококачественных пиломатериалов, несущий каркас выполняется из балок более крупного сечения. В качестве утеплителя зачастую применяется минеральная вата. Для внешней отделки наиболее распространена фасадная доска под покраску. В качестве дополнительного утепления применяется полимерная теплоизоляция (например, экструзионный пенополистирол). Для обшивки каркаса практически не применяется ОСП, чаще — фасадный и влагостойкий гипсокартон. В процессе проектирования и строительства соблюдается очередность слоев в конструкции – увеличение коэффициентов паропроницаемости используемых материалов по направлению – во внешнюю среду (предотвращение влагонакопления).

В целом, технология строительства каркасных домов практически одинакова для обоих технологических направлений, основные отличия из-за доступности тех или иных материалов, а также культуры местного строительства.

Применение дополнительного утеплителя ПЕНОПЛЭКС® для каркасных домов на территории РФ позволит сократить объем древесины, используемой для устройства каркаса в среднем на 25-35%, благодаря уменьшению сечения несущего бруса, а также значительно повысить энергоэффективность сооружения.

Преимущества применения плит ПЕНОПЛЭКС® для теплоизоляции каркасного дома:

• Низкий коэффициент теплопроводности (λ = 0,034 Вт/м-К). Для утепления наружной стены любого здания требуется слой материала ПЕНОПЛЭКС® в 1,5 раза тоньше, нежели другого утеплителя;
• Практически нулевое водопоглощение, поэтому при отрицательных температурах воздуха на улице, когда точка росы находится в утеплителе, в нем не образуется конденсат, материал не увлажняется и не теряет своих теплозащитных свойств.
• Долговечность более 50-ти лет и высокая прочность на сжатие (не менее 20 тонн на 1 кв.метр), что обеспечивает продолжительный безремонтный срок эксплуатации конструктивов.
• Экологическая безопасность — материал изготавливается из безопасного сырья, не содержит мелких волокон и пыли, фенолформальдегидных смол и других вредных химических веществ.

Сотрудниками компании «ПЕНОПЛЭКС» разработана техническая карта, которая содержит поэтапное описание процесса строительства каркасного дома с дополнительным утеплением плитами ПЕНОПЛЭКС®. Документ включает в себя схемы всех конструктивов, технические характеристики используемых материалов, рекомендации по монтажу. Техническая карта доступна для скачивания.

Сравнительные характеристики применения различных видов утеплителей для каркасных домов

Стены каркасных домов с ватой обладают термическим сопротивлением в 1/3 раза хуже, чем у домов со стенами из утеплителя ПЕНОПЛЭКС®, т.к. вата расположена между стоек, которые являются «мостами холода». Если снаружи стоек закрепить ПЕНОПЛЭКС® толщиной 30 мм, то приведенное сопротивление теплопередаче увеличится на 30%, а если вместо ватного утеплителя выбрать утеплитель для каркасного дома от ПЕНОПЛЭКС снаружи стоек, то мы получим улучшение теплозащиты здания на 50%!!!

Вариант №1 (только вата):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство вата парок экстра 150 мм;
• ОСП 9 мм;
• Влаго- ветро- защита;
• Имитация бруса.

Коэффициент термической неоднородности 0,663

Приведенное сопротивление теплопередачи = 2,7 м2хград/Вт

Приведенное сопротивление теплопередачи конструкции R=2,674 м2 оС/Вт (соответствует примерно 80 мм ПЕНОПЛЭКС®).

Дополнительно потребуется не менее 20мм минеральной ваты (коэфф.теплопроводн. 0,042Вт/мК).

Вариант №2 (минеральная вата + ПЕНОПЛЭКС®):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство минеральная вата 100 мм;
• По стойкам сверху ПЕНОПЛЭКС КОМФОРТ® 30 мм с проклейкой швов скотчем строительным;
• Имитация бруса;

Коэффициент термической неоднородности 0,857

Приведенное сопротивление теплопередачи = 3,43 м2хград/Вт

Вариант №3 (ПЕНОПЛЭКС® 100 мм):

• Имитация бруса;
• Пароизоляция;
• Стойка ЛВЛ 150 х 50 мм;
• Межстоячное пространство без утеплителя с электрической разводкой + вентиляция;
• По стойкам сверху ПЕНОПЛЭКС КОМФОРТ® 100 мм с проклейкой швов скотчем строительным + пластиковые грибки с металлическим сердечником 4 штуки на 1 м2;
• Имитация бруса;

Коэффициент термической неоднородности 0,977

Приведенное сопротивление теплопередачи = 4,0 м2хград/Вт – лучший вариант по термическому сопротивлению

Стены каркасного дома с ватой и ПЕНОПЛЭКС® на 42% дешевле, чем просто с ватой при том же термосопротивлении.

Ориентировочная стоимость 1м2 для конструкций:
Вариант 1. Примерно 936 руб/м2 по материалам (с учетом доутепления ватой 20мм: +33р/кв.м., т.е. итого: 903,5+33=936,5р./м2.)
Вариант 2. Примерно 658 руб/м2 лучший вариант утеплителя для каркасных домов по цене
Вариант 3. Примерно 808 руб/м2

Как и чем утеплить каркасный дом – этапы и особенности работ

Для круглогодичного использования каркасного дома, он нуждается в качественном утеплении, позволяющем установить отопление, превратив помещения в уютное и комфортное жилище. Сделать это можно самостоятельно. Но какие материалы использовать? От каких технологий отказаться? И как можно утеплить каркасный дом снаружи? Об этом далее в статье.

Каркасная технология возведения домов, пришедшая к нам из Канады, становится всё более популярна в России. Это обусловлено рядом факторов, среди которых:

• возможность быстрого монтажа;
• отсутствие необходимости установки усиленного фундамента благодаря лёгкости конструкции;
• использование в тёплое и холодное время года (необходима хорошая вентиляция и грамотное утепление дома).

Способы утепления

Прежде чем приступать к работам, необходимо выбрать вариант утепления: наружный или внутренний. (Важно! Этим вопросом лучше всего задастся ещё на этапе строительства. От этого зависит не только трудоёмкость, но финансовая сторона работ.)

Наружное утепление

Что важно знать:

• утепление каркасного дома производится в любой момент, после сдачи объекта в эксплуатацию. Для этого не нужно менять конструкцию дома или демонтировать его элементы;
• для утепления применяется минеральная вата или пенопласт, обеспечивающие сохранность тепла внутри жилища;
• прогрев дома требует меньше энергии благодаря деревянной основе дома, обращённой внутрь помещений.

Внутреннее утепление

Основные моменты:

• для утепления дома изнутри потребуется демонтаж существующей отделки, что влечёт за собой ряд дополнительных финансовых и временных затрат;
• фасад дома не будет защищён от постоянных осадков, ветров и перепадов температур, что ускорит процесс деформации здания;
• холод с улицы будет сталкиваться с тёплой температурой в помещении, возникнет конденсат, который приведёт к образованию грибка и плесени внутри каркасных стен.

Выбираем утеплитель

Именно от того, какому утеплителю вы отдадите предпочтение, будет зависеть комфорт и тепло в вашем доме. Рассмотрим самые популярные варианты.

Базальтовая вата

Производится из горных пород вулканического происхождения. В составе каменной ваты чаще всего используется базалит, базальт и диарит. Это один из самых распространённых вариантов листового утеплителя, обладающий рядом преимуществ:

• исключено возгорание – базальтовая вата выдерживает температуру до 1000°С;
• высокая прочность к механическим повреждениям;
• низкая теплопроводность;
• отличная шумоизоляция;
• устойчивость к перепадам температур.

Из недостатков – подверженность грызунам и меньшая эластичность, по сравнению с аналогами.

Эковата

Своё название утеплитель получил благодаря составу – материал изготавливается из бумаги вторичной переработки с добавлением третрабората натрия и борной кислоты.

В отличие от базальтовой ваты, эковата поставляется в сыпучем виде, а значит и технология монтажа отличается от листовых утеплителей.

Особенности утеплителя:

• в случае некорректного проведения работ, появляется риск «усадки» материала, что грозит «пробелами» в утеплении дома;
• высокий риск возгорания – эковату следует дополнять защитными прослойками из базальта или фольги;
• высокая звукоизоляция;
• возможность утепления каркаса в труднодоступных местах;
• экологичность.

Пенополистирол

Материал часто используют для наружно утепления каркасного дома благодаря ряду преимуществ:

• устойчив к влаге и перепадам температур;
• отличается небольшим весом;
• не замерзает.

Среди недостатков – лёгкая воспламеняемость и низкая гигроскопичность.

Как утеплить дом: этапы работ

Подготовка. Для начала необходимо рассчитать материал и подготовить поверхность к укладке утеплителя. Не забывайте о том, что в утеплении нуждаются не только стены, но также потолок и пол. При наружном утеплении учтите погодные условия, которые могут повлиять на ход работ.

Перед монтажом утеплителя следует проверить деревянный каркас на наличие сырости и высушить проблемные участки строительным феном. Далее поверхность очищают от пыли, гвоздей и «задувают» монтажной пеной щели между деталями каркаса.

Гидроизоляция. Укладка гидроизоляционного слоя предполагает крепление материла для гидроизоляции к деревянным стойкам с помощью строительного степлера. Важно, чтобы весь каркас был обшит гидроизоляционным материалом.

Пароизоляция. В качестве материала для пароизоляции может выступать специальная плёнка или вспененный полиэтилен. Материал закрепляют в нахлёст по 10 см к деревянным стойкам с помощью монтажного степлера. Стыки тщательно заделываются строительным скотчем.

Монтаж утеплителя. Важно! В случае утепления дома минеральной ватой необходимо надеть рукавицы и маску. Необходимо равномерно распределить материал между каркасных стоек, не забывая о вентиляционных зазорах.

Значительно эффективнее укладывать утеплитель двумя слоями. Первый слой – утеплитель шириной 10 см, затем деревянная обрешётка и горизонтальный слой, шириной 5 см.

Зашивание стен. Чаще всего для этого применяются ОСБ-плиты, с помощью которых проводят чистовую отделку, скрывая незначительные изъяны каркаса.

Каркасный дом от Wood-Brus

Мы занимаемся строительством домов в Москве. У нас вы можете купить готовые дома или заказать их строительство по индивидуальному плану. Стоимость работ указана на сайте. Для уточнения всех деталей, пожалуйста, позвоните нам. Консультанты с радостью ответят на все вопросы и дадут рекомендации о строительстве каркасного дома.

Технология утепления каркасного дома | Блог строительной компании RNR

Само понятие «каркасный дом» подразумевает использование утеплителя, являющегося неотъемлемой частью «пирога». При этом допускается применение различных видов утеплителей как синтетического, так и органического происхождения.

О теплопроводности и энергоэффективности

Каркасные дома являются одними из самых тёплых, поэтому они так популярны в Канаде и странах Скандинавии. Использование обширного слоя утеплителя, закладываемого внутрь полых стен, позволяет достигнуть революционных показателей теплопроводности – 0,02 Вт/(м·K). Для сравнения: теплопроводность стен в домах из бруса или оцилиндрованного бревна – 0,15 Вт/(м·K), из пеноблоков – 0,45 Вт/(м·K), из кирпича – 0,58-0,81 Вт/(м·K). Чем теплопроводность ниже, тем теплее в доме зимой и комфортнее (прохладнее) в летний зной.

Особенности технологии утепления стен каркасного дома делают его ещё и энергоэффективным, позволяя снизить количество потребляемой энергии, необходимой для обогрева. Благодаря низкой теплопроводности, достигаемой за счёт использования пористых, «воздушных» утеплителей, каркасный дом легко прогреть до комфортной температуры за несколько часов, даже если он долго не отапливался в холодное время года.

Утепление каркасного дома ватным утеплителем толщиной 150 мм обеспечит термическое сопротивление конструкции в 3,25 м²С/Вт, тогда как согласно СНиП II-3-79* «Строительная теплотехника», для Москвы и области требуемое термическое сопротивление ниже – 3,15 м²С/Вт. И опять же, к сравнению. Если для достижения отметки в 3,25 м²С/Вт утепление стен каркасного дома достаточно произвести утеплителем толщиной в 150 мм, то для достижения этого же показателя термического сопротивления стена кирпичного дома должна быть не уже 200 мм, стена из керамзитобетонных блоков – не уже 500 мм, а из сухой древесины – 550 мм!

Виды утеплителей для деревянного каркасного дома

Базальтовый утеплитель в плитах

Более 75% всех деревянно-каркасных домов в Канаде, США и странах Европы утепляются базальтовым плитным утеплителем. Он считается одним из наилучших материалов для обеспечения низкой теплопроводности и высокой энергоэффективности. Поэтому задумавшись, чем утеплить стены каркасного дома, в первую очередь, присмотритесь именно к базальтовой вате. Представляя собой разновидность минеральной ваты, базальтовые плиты характеризуются высоким коэффициентом теплоизоляции – а это главный критерий для всех утеплителей.

Производится базальтовый утеплитель из горных пород (поэтому его еще называют каменной ватой), которые плавятся при t ≈ 1500 ⁰C и образуют тонкие волокна, составляющие основу ваты. По сути, это та же стекловата, но сделанная из габбро-базальта, а не из кварца.

Основные преимущества:

• низкая теплопроводность – 0,03-0,05 Вт/(м·K)
• обеспечение хорошей гидроизоляции стен каркасного дома за счёт гидрофобности (не впитывает влагу, водопоглощение по объему – не более 2%)
• на 100% негорючий материал, что повышает пожаробезопасность деревянных зданий (максимальная температура, которую выдерживает базальтовый утеплитель – 1114 ⁰С!)
• высокая паропроницаемость – 0,3 мг/(м·ч·Па), поэтому утепление стен каркасного дома базальтовой ватой позволяет поддерживать не только температурный, но и оптимальный влажностный режим
• хорошая шумоизоляция: каменная вата способна приглушать вертикальные звуковые волны, идущие внутри стен
• очень прочный и устойчивый к механическим деформациям: при деформации в 10% базальтовый утеплитель имеет пределы прочности на сжатие от 5 до 80 килопаскалей
• экологически чистый, биологически и химически инертный (не выделяет никаких вредных веществ, устойчив к воздействию грибков и микроорганизмов)
• важно для тех, кто производит утепление каркасного дома своими руками: в отличие от стекловаты, каменная вата не раздражает кожу, не колется, не вызывает аллергических реакций
• 50 лет – средний срок службы в зависимости от заявленных характеристик

Именно базальтовый утеплитель (минеральную вату), в частности, Rockwool ЛАЙТ БАТТС и Rockwool ЛАЙТ БАТТС СКАНДИК, использует компания РНР. Это самые современные продукты Rockwool, разработанные специально для применения в частном домостроении. Из ключевых преимуществ утеплителей ЛАЙТ БАТТС и ЛАЙТ БАТТС СКАНДИК можно отметить:

• гарантия отсутствия сквозняков: материал плотно держится в каркасе дома, не образует щелей и «мостиков холода»
• не даёт усадки на протяжении всего периода эксплуатации, а это не менее 50 лет (при соблюдении рекомендаций производителя, связанных с технологией монтажа и условиями эксплуатации)
• не только не пропускает холод зимой, но и жару знойным летом
• биостокойсть: утеплители Rockwool непригодны в качестве пищи для грызунов, не способствуют возникновению и распространению бактерий
• удобство монтажа за счёт возможности комбинировать плиты разных размеров и реализованной технологии «флексии», благодаря которой один край плиты пружинит, что облегчает процесс установки утеплителя в каркас
• вакуумная компрессированная упаковка, позволяющая сэкономить на доставке.

Стекловата

О том, что стекловата колется и вызывает сильные раздражения на коже, всем известно, наверно, ещё из детства. Но на этом недостатки стекловаты не заканчиваются. Будучи уже смонтированной, она уступает по своим эксплуатационным характеристикам современным ватным утеплителям.

Главный минус! Стекловата подвержена усадке, что со временем приводит к образованию щелей, формирующих каналы постоянной утечки тепла. И если вы делаете утепление каркасного дома своими руками, то знайте, что компенсировать это явление, скорее всего, не удастся. Дело в том, что теплопроводность спрессованной стекловаты становится выше, её энергоэффективность снижается, да и проживание в таком доме становится менее комфортным.

Основные преимущества:

• дешевизна (иногда именно невысокая цена становится определяющим фактором при выборе утеплителя)
• в упакованном виде занимает совсем немного места, что значительно облегчает и удешевляет процесс транспортировки материала на объект. При этом после распаковывания сжатая стекловата быстро восстанавливает исходный объем
• биологическая и химическая инертность (не выделяет вредных для здоровья веществ и не боится грызунов)
• небольшой вес, а, следовательно, и нагрузка на конструкцию меньше
• волокна стекловаты в 2 раза длиннее и в 2 раза тоньше, чем волокна базальтового утеплителя. Это свойство позволяет использовать материал на неровных поверхностях и в конструкциях со сложной геометрией
• огнестойкость: стекловата не горит и не поддерживает горение, выдерживая температуры от 400 до 700 ⁰С в зависимости от заявленных характеристик и типа материала
• хорошая шумоизоляция
• 15-20 лет – срок службы

Эковата

В сети всё большую популярность приобретают видео об утеплении каркасного дома натуральным утеплителем – эковатой. Она одинаково хорошо подходит для утепления стен как изнутри, так и снаружи. Кроме того, технология напыления позволяет использовать эковату в том числе и для утепления потолка в каркасном доме.

Основные преимущества:

• низкая теплопроводность – 0,03-0,04 Вт/(м·K)
• экологичность и гигиеничность. Утеплитель изготавливается из целлюлозы, пропитанной бурой и борной кислотой – антисептиками, безвредными для человека
• не даёт усадки
• быстрый и лёгкий монтаж. Благодаря методу напыления теплоизоляция получается монолитной, бесшовной
• высокая паропроницаемость – 0,31 мг/(м·ч·Па)
• низкая плотность – 30-58 кг/м³ (чем ниже плотность, тем выше теплоизоляционные свойства материала)
• хорошая звукоизоляция
• 50 лет – средний срок службы. В Финляндии этот теплоизоляционный материал применяется почти век. Там много домов, утеплённых эковатой более 70 лет назад, и вопрос о смене утеплителя до сих пор не поднимался.

Пенополистирол

Для утепления стен снаружи также используют пенополистирол (он же экструдированный пенопласт). Решая утеплить каркасный дом своими руками, выбирайте специальные – огнестойкие, типы пенополистирола.

Уступая ватным утеплителям по звукоизоляции, экструдированный пенопласт обладает другими преимуществами:

• теплопроводность лучше (ниже), чем у минеральной ваты. Усреднено 0,037 Вт/(м·K) против 0,046 Вт/(м·K), в зависимости от заявленных характеристик, а это значит, что в вашем доме всегда будет тепло
• устойчив к существенным нагрузкам в течение длительного времени, что позволяет использовать пенополистирол в качестве полноценного элемента в строительных конструкциях
• высокая паропроницаемость: от 0,005 до 0,023 мг/(м·ч·Па)
• технологичность: плита пенополистирола весит так мало, что её может подхватить ветер, поэтому монтаж утеплителя может производиться одним человеком
• стоит недорого
• практически не подвержен усадке (в наименьшей степени, чем остальные утеплители)
• биологически пассивен: ему не страшны ни плесень, ни грибок
• 40 лет – средний срок службы в зависимости от вида и типа материала

Пенные утеплители

Технология утепления стен каркасного дома позволяет использовать и пенные утеплители, которые пока не получили широкого распространения в нашей стране. Суть всех пенных утеплителей сводится к тому, что они буквально вдуваются в пустоты каркаса подобно пене. Такой способ явно улучшает связь между утеплителем и непосредственно каркасом. Однако утеплить потолок каркасного дома своими руками в этом случае будет весьма затруднительно, потому что пена будет элементарно выливаться, не успев застынуть.

Но, несмотря на наличие спорных моментов, пенные утеплители завоёвывают популярность, обладая рядом уникальных преимуществ. К последним относится способность заполнять даже самые маленькие полости и возможность производить утепление в труднодоступных местах.

Схема слоёв

Независимо от того, какими материалами производится утепление каркасного дома, схема слоёв обязательно включает в себя:

• каркас (компания РНР использует оригинальные двутавровые балки)
• теплоизоляцию
• паро- и гидроизоляцию, ветрозащиту
• внутреннюю и внешнюю обшивку
• наружную облицовку

Паро- и гидроизоляция стен каркасного дома являются обязательным этапом в утеплении. Каркас с утеплителем обшивается ветрозащитной мембраной, а изнутри обтягивается слоем пароизоляции, защищающей утеплитель и каркас от попадания влаги, образования конденсата, «точек росы» и неприятных последствий всего этого.

Технология утепления каркасного дома различными видами утеплителей

Утепление минеральной ватой

Базальтовый утеплитель и стекловата – виды минеральной ваты.

Вертикальные стойки каркаса, как правило, крепятся с шагом 60 см, что соответствует ширине минераловатных плит. Толщина плиты составляет 5 см. Это позволяет сориентироваться в количестве слоёв по месту с учётом климатических условий. Чаще всего укладывается 3 слоя минваты (15 см), которые крепятся между собой деревянными стойками изнутри. Ещё один слой (5 см) крепится снаружи, перекрывая балки каркаса и исключая таким образом возможность возникновения «мостиков холода».

Очень важно правильно уложить утеплитель! Материал должен плотно размещаться между стоек, прилегая всей поверхностью. При этом утеплитель не должен прогибаться. Поверх него следует выполнить слой пароизоляции. Стыки пароизоляционной мембраны можно зафиксировать специальным строительным скотчем – армированной липкой лентой. Если слой пароизоляции есть с наружной стороны дома, то изнутри её можно не делать.

Утепление эковатой

Технология утепления каркасного дома эковатой допускает три варианта: сухая засыпка, напыление с водой и напыление с клеем.

Самым недорогим способом является первый – сухая засыпка. На место строительства поставляются прессованные брикеты эковаты, которые впоследствии разрыхляются электромиксером. После разрыхления брикетов объем утеплителя увеличивается втрое! Это необходимо учитывать при сметных расчётах и покупке материала.

К вертикальным стойкам каркаса заранее крепится изоляция или плиты OSB. Сверху оставляется зазор, через который и засыпается эковата до тех пор, пока она не заполнит собой все пространство. Но работа по утеплению на этом не заканчивается. Засыпав эковату, необходимо вручную её утрамбовать как можно плотнее.

Влажные способы утепления стен эковатой обычно применяются профессионалами, так как требуют использования специального оборудования, в частности, агрегата для распыления, в котором вата смачивается (либо в воде, либо в клее) и размягчается. Подготовленный утеплитель под давлением «напыляется» на стену, заполняя секции обрешётки одну за другой. Нанесённую на стены теплоизоляцию оставляют высыхать на сутки, после чего можно продолжать работы по монтажу и отделке стен.

Утепление пенополистиролом

Возведение стен с использованием пенополистирола потребует установки профильных планок – вертикальных подвесов с шагом 60-70 см. Их наличие покажет, где убрать излишки материала, а в каких местах добавить клея.

В видео об утеплении стен каркасного дома можно рассмотреть, что для улучшения адгезии на листы пенополистирола наносится своеобразная грунтовка – слаборазведеный клей. После этого утеплитель вплотную прижимается к заранее подготовленной (выровненной) стене. В случае необходимости его можно дополнительно закрепить с помощью дюбелей или саморезов с широкими шляпками. Последующие ряды укладываются по аналогии с кирпичной кладкой – вразбежку. Как только устройство теплоизоляции будет завершено, плиты пенополистирола следует укрепить армированной сеткой и зашпаклевать. Профессионалы рекомендуют наносить шпаклёвку в два слоя.

Утепление крыши и потолка в каркасном доме

Как показывают тепловые расчёты, наибольшие теплопотери в каркасных домах, построенных по канадской технологии, приходятся на крышу и нижние перекрытия. И если в стенах можно уложить утеплитель в один слой, то потолок каркасного дома, а точнее стропильная система, утепляется полуторным слоем.

Если вы утепляете крышу каркасного дома своими руками, то после утепления стен сложностей возникнуть не должно, так как утепляется крыша по тому же принципу. В стропильную систему закладывается теплоизоляционный материал, который с внутренней стороны обшивается пароизоляцией, подкрепляемой рейками, а с внешней стороны – ветрозащитой. Между крышей и изоляцией, а также между утеплителем и гидроизоляцией необходимо предусмотреть воздушную «подушку» для свободного удаления образующейся влаги.

Отвечая на вопрос, как утеплить потолок каркасного дома, добавим, что непосредственно для потолка можно использовать отражающую теплоизоляцию, представляющую собой тонкий лист вспененного полиэтилена, поверх которого наклеена алюминиевая фольга. Такая изоляция просто наклеивается на потолок (или прибивается степлером к деревянным перекрытиям), улавливая тепло под потолком и «отражая» его, сохраняя в помещении.

Утепление пола

Технология утепления пола во многом зависит от того, на каком фундаменте возведён каркасный дом. Но, тем не менее, существует определённый ряд мероприятий, которые необходимо выполнить независимо от типа фундамента:

• доски чернового пола следует застилать вплотную друг к другу (так и сквозняков будет заметно меньше)
• необходимо обустроить ветробарьер, который укладывается на лаги и черновой пол. Ведь чтобы доски не гнили, подполье должно вентилироваться. Дополнительно поверх ветробарьера можно уложить плиты OSB, что позволит исключить даже малейшие сквозняки
• утеплитель укладывается между лагами (по аналогии с утеплением стен и потолка)
• поверх утеплителя укладывается ветрозащита, которая прибивается к лагам с помощью степлера
• устройство чистового дощатого настила завершает этап работ по утеплению пола.

Подытоживая, отметим: чтобы утеплитель в каркасном доме прослужил максимально долго и исправно выполнял свои функции, выбирайте качественные, надёжные материалы. Контролируйте процесс монтажа, не ленитесь проверять швы и соединения – это обеспечит комфортный микроклима.

На сайте можно изучить различные проекты каркасных домов, или обсудить индивидуальный проект, просто оставив заявку в форме ниже.

Утепление каркасного дома: пошаговая инструкция

Каркасные дома – это прекрасный вариант быстрой и недорогой индивидуальной застройки. Однако, несмотря на эти достоинства, один существенный недочет у них имеется: с учетом климатических особенностей на большей части страны они требуют конкретной «доработки» в виде масштабных работ по утеплению.  Каким образом и с помощью чего можно осуществить эту задачу? Вариантов может быть несколько. Имеет смысл остановиться на наиболее популярных способах утепления каркасного дома.

Содержание:

1. Варианты утепления каркасного дома

Варианты утепления каркасного дома

Утепление каркасного дома минеральной ватой

Минеральную (каменную) вату в роли теплоизоляционного материала выбирают достаточно часто.

• Объясняется это ее великолепными свойствами шумопоглощения и сохранения тепла. Она является экологичным и негорючим материалом, а ее пятисантиметровый слой с легкостью заменит кирпичную кладку почти в 60 см шириной (если сравнивать их по теплоизоляционным характеристикам).
• Главная задача при монтаже базальтовой ваты – это грамотная и надежная защита роквула от влаги.
• Образование конденсата на материале сведет на нет все его замечательные характеристики.

Поэтому если для утепления закуплен такой недешевый материал как минвата, то экономить на специальных мембранах и пароизоляционных пленках не имеет смысла.

Утепление каркасного дома фото

Последовательность работ при монтаже каменной ваты

• Плиты базальтовой ваты помещаются в ячейки, образованные каркасом. Он собирается с таким расчетом, чтобы его вертикальные направляющие имели шаг строго в 60 см. Это ширина материала, выпускаемого в рулоне. Нарезанная плита должна входить между стойками немного с усилием и держаться плотно, без провисаний. Что касается толщины утепления каркасного дома, то она индивидуальна в зависимости от региона страны. В районах с более мягким климатом допускается наслоение в 10 см. Там, где зимы суровые, потребуется монтаж прослойки в 15-20 см.
• Чтобы исключить образование «мостиков холода» в последнем варианте рекомендуется выполнять укладку следующим образом. Первые два слоя минеральной ваты (каждый по 5 см толщиной) укладываются в ячейки обрешетки. А финальный делается так, чтобы сверху перекрыть направляющие каркаса.
• Каркасные дома с наружной стороны имеют обязательный слой пароизоляции, поэтому перед тем, как укладывать каменную вату, можно его не дублировать. А вот после того, как все слои утеплителя заняли свои места, нужно сверху создать защитный слой от влаги и конденсата. Единым куском материала обойтись не получится. Поэтому стыки пароизоляционной пленки аккуратно и тщательно проклеиваются строительным скотчем.
• Для утепления пола в каркасном доме также используется минеральная вата. Но ее слой должен составлять не менее 20 см. Работы выполняются аналогично, как и при теплоизоляции стен.

Схема утепления каркасного дома

Утепление каркасного дома видео

Эковата – альтернативный способ утепления каркасного дома

Этот материал относится к категории доступных утеплителей.

• Это возможно благодаря тому, что производится он из двух основных недорогих компонентов: отходов производства картона, бумаги и макулатуры.
• Обе составляющих образуют 80% всего материала, чуть больше 10% приходится на антисептик, чтобы предотвратить развитие микроорганизмов.
• Остаток в этом процентном соотношении составляет на добавка, цель которой – минимизировать показатель горючести утеплителя.

Минусы материала

• Области применения эковаты включают в себя и мелкое  строительство, но не всегда владельцы частных домов делают выбор в ее пользу. Это объясняется рядом особенностей материала, которые для некоторых мастеров являются существенными недостатками.
• Хорошие показатели теплоизоляции, которые приписываются эковате, со временем снижаются за счет того, что под воздействием естественных процессов, утеплитель спрессовывается и уменьшается его объем. Потери могут доходить до 1/5 от общей массы. Во избежание таких неприятностей материал закладывается с аналогичным запасом. Избыток в 25% послужит гарантией сохранения теплопроводности материала на одном и том же уровне на весь период эксплуатации.
• Как и все, что имеет основой бумагу, эковата способна впитывать значительное количество жидкости. Показатель по этому параметру колеблется в промежутке от 9 до 15%. И с каждым из них свойства материала удерживать тепло теряются. Поэтому крайне важно организовать утепляемое пространство таким образом, чтобы оно проветривалось, и имелась возможность вывода влаги.
• Равномерный объем закачки утеплителя способно обеспечить только специальное оборудование. Считается, что профессиональная техника дает возможность контролировать плотность «набивки», чтобы минимизировать усадку. Следовательно, придется либо нанимать профессионалов, либо набираться опыта самостоятельно, рискуя получить уровень теплоизоляции по качеству ниже ожидаемого.

• Можно применять «сухой» способ заполнения пустот. Его отрицательный момент – образование мелкой пыли, попадания которой на слизистые и в органы дыхания лучше избегать. «Влажный» метод нанесения требует просушки слоя утеплителя два-три дня. В зависимости от погоды, длительность ожидания может увеличиваться. В условиях ограниченного времени на возведение дома это считается большим минусом. Хотя из двух способов именно метод мокрого нанесения позволяет достичь лучших результатов.
• Жесткость эковаты не позволяет использовать ее без сооружения каркаса, когда речь идет об утеплении горизонтальных поверхностей.
• Несмотря на добавки, которые делают материал менее горючим, полной защиты от огня достичь невозможно. Поэтому использование эковаты не рекомендовано возле каминных труб, дымоходов и тем более рядом с источниками открытого пламени. Чтобы исключить возможность тления утеплителя, между ним и источником тепла сооружают защитный барьер. В качестве него применяются каменная вата с фольгированным покрытием или плиты асбестоцемента.
• Особое внимание к соблюдению норм по заполнению эковатой требуется в момент утепления стен или наклонных конструкций. Игнорирование рекомендации расхода материала из расчета 65 кг на 1 м² приведет к скорой усадке и образованию участков, оставшихся без утепления.

Достоинства эковаты как теплосберегающего материала

Может показаться, что при таком обширном списке недочетов использование эковаты нецелесообразно. Это не так. При соблюдении технологии плюсы материала становятся еще более очевидными.

• Начать нужно с того, что самого материала потребуется не так уж и много. Указанная выше норма в 65 кг на м² требуется не всегда, а минимально эковата расходуется от 28 кг на м³.
• Утеплитель обеспечивает достойный уровень шумоизоляции. Слой в полтора сантиметра не пропускает звук до 9 дБ громкости.
• Экологичность данного материала не нуждается в подтверждениях, если вспомнить, что является его основой. Собственно, об этом говорит и название. По «вине» эковаты в процессе эксплуатации не возникает аллергии у жильцов дома.

• Единственное, на что следует обратить внимание, изучая состав, указанный производителем – какое вещество использовалось в качестве антигорючей добавки. Антипиреном лучшего качества считается бура (иногда называется боракс). Сульфаты аммония и борная кислота могут быть виновниками неприятного стойкого запаха, да и длительной защиты от огня не обеспечивают.
• Благодаря бесшовной укладке материал заполняет пространство не оставляя пустот, следовательно, незащищенных участков не остается.

• Доступная цена на утеплитель вкупе с хорошими эксплуатационными характеристиками часто играет решающую роль при выборе материала.

Технология утепления каркасного дома эковатой

Как упоминалось, основных путей для утепления этим материалом два: «сухой» и «влажный». Второй вариант может выполняться на водной основе или с применением клеевого состава. Но какого бы прекрасного результата он не давал, наиболее простым и популярным считается метод засыпки сухого утеплителя. Итак, чтобы выполнить работу  вручную, потребуется выполнить следующие манипуляции.

• Полы утеплять немного легче. Закупленный материал надо разрыхлить специальным аппаратом, после чего прессованный брикет, весящий 15 кг, увеличится в объеме в три раза.

• Подготовленную таким образом эковату засыпают между лагами. Делать это надо постепенно, разравнивая слои. В конце материал должен образовывать небольшую горку. Для чего нужен этот излишек уже упоминалось. Он утрамбуется под весом досок.
• Чтобы провести работу на стенах, к стойкам направляющих крепится слой пароизоляционного материала или сразу производится обшивка листами гипсокартона или ОСП. Делается это не до конца, а оставляется зазор, через который  и засыпается эковата. Она постепенно будет заполнять пространство, уплотняясь под собственным весом. А вот на завершающем этапе ее придется утрамбовывать.
• Все действия производятся с использованием защитных средств (очки и маска-фильтр), а процесс заполнения может быть оптимизирован, если применять для этого установку, которая выдувает материал, одновременно его разрыхляя. Некоторые строительные компании предоставляют возможность брать такое оборудование в аренду.

Пенопласт и пенополистирол для утепление стен каркасного дома. Что выбирать

Оба этих материала имеют практику применения в каркасных домах. Утепляют  ими фасады с наружной и внутренней стороны здания. При некоторой схожести, пенопласт проигрывает своему оппоненту по большинству показателей, но за счет неплохой теплоизоляционной характеристики и дешевизны, он пользуется спросом. Среди очевидных недостатков можно отметить:

• не очень качественную звукоизоляцию,
• выделение вредных веществ при горении
• и очевидный интерес к нему со стороны грызунов.

Утепление каркасного дома пенопластом снаружи

• Поверхность придется подготовить вместе со всеми несущими конструкциями. Для этого обязательно удаляются гвозди, остатки прочих материалов, трещины заделываются. Ровная поверхность позволит исключить воздушные зазоры между стеной и пенопластом. После выравнивания поверхности ее обрабатывают грунтовкой, предназначенной для работ снаружи. Расход состава ведется от 150 мл на м².

• Поле того как просохнет грунтовка, сооружается система вертикальных подвесов с шагом в 60 (70) см. Благодаря этому удастся не допустить перекосов при креплении плит материала. Пенопласт сажается на клей, который наносят по пяти точкам в виде небольших кучек, а по периметру плиты полностью проводится клеевая полоса. Полотно с клеем плотно и с усилием прижимается к основанию. Последующие ряды укладываются на манер кирпичной кладки, то есть вразбежку. Порцию разведенного состава нужно успеть израсходовать в течение часа.
• Ели в результате укладки образуются нестыковки между листами материала или получаются неровности, то все такие дефекты устраняют с помощью острого и нагретого ножа. Образующиеся щели можно заделать:
  1. смесью раскрошенного пенопласта и клея,
  2. пеноизолом (жидкий аналог материала),
  3. монтажной пеной.
• Пластиковые дюбеля создают дополнительное крепление для утеплителя. Они потребуются в количестве не меньше пяти штук на одну пластину. Далее следует закрепление всей конструкции стекловолокном для особой прочности, а специальные профили для углов создадут надежные ребра жесткости. Шпаклевку лучше наносить в два слоя, а финальной отделкой может стать, например, фасадная краска.

Утепление каркасного дома пенопластом изнутри

Технология выполнения работ внутри помещений схожа. Этап подготовки поверхности отличается только применением грунтовочных материалов для внутренних работ.

• В качестве клеевого состава можно использовать привычный плиточный клей для керамической плитки. Применение дюбелей также желательно.
• Что касается размеров ячеек на армирующей сетке, то они могут быть от 3 до 6 мм. Крепить ее надо образуя нахлест и плотно прижимая к пенопласту.
• Часто в качестве завершающего слоя используют гипсокартон. Нельзя забывать и об обязательной герметизации швов.

Утепление каркасного дома пеноплексом

• Пенополистирол в монтаже отличается от пенопласта повышенными требованиями к созданию защиты от влаги и солнечных лучей. Технология крепления на стену принципиальных отличий не имеет.
• Что конкретно предпочесть, придется решать самостоятельно. Оба материала действительно отличаются, в том числе и по цене. Последний стоит дороже, зато он более прочный и плотный.

Утепление каркасного дома стекловатой своими руками

Стекловату некоторые не принимают во внимание, считая ее материалом прошлого поколения, а зря.

• Современные представители утеплителей этой категории отличаются от предшественников улучшенными характеристиками. К тому же она стоит меньше своих «собратьев», а тепло способна удерживать достаточно хорошо.
• Принцип ее монтажа такой же, как и у каменной ваты. То есть для того, чтобы утеплить, например, полы, материал раскраивают из рулона таким образом, чтобы он был на пару сантиметров шире, чем расстояние между лагами.

• Перед укладкой создают гидроизоляционную прослойку. Это может быть и толь и полиэтилен.

Чем в итоге будет утеплен каркасный дом – не так уж и важно, главное исходить из собственных сил и возможностей и во всем соблюдать технологию.

как и чем провести внутреннее утепление своими руками

Наиболее ответственный этап строительства здания по каркасной технологии – утепление. Работу можно выполнять несколькими способами, поэтому процесс и, соответственно, эффективность будут разными. Стоит отметить, что утепление стен необходимо осуществлять не только снаружи, но и изнутри каркасного дома, чтобы добиться максимального эффекта.

Необходимые материалы и инструменты

Чтобы утеплить стены здания, необходимо приобрести такие материалы:

Таблица сравнения утпелительных материалов. Нажмите на фото для увеличения.

• минеральная вата;
• пергамин – гидроизоляционная мембрана;
• пароизоляция фольгированного типа;
• плиты ДВП и ДСП.

Для внутреннего утепления дома рекомендуют использовать именно минеральную вату, ведь она обладает низкой теплопроводностью и не поддаётся горению. Кроме того, материал безопасен для здоровья, поскольку является гипоаллергенным. Обшивка стен здания обрезной доской – оптимальный вариант. Материал проходит специальную обработку, чтобы достичь необходимого уровня влажности и предотвратить образование гнили, грибка или плесени.

Помимо вышеперечисленных материалов, требуется ряд инструментов, чтобы произвести теплоизоляцию изнутри здания. К ним относят:

• гвоздодёр, молоток, ножовка с крупными зубьями;

  Необходимые для утепления инструменты. Нажмите на фото для увеличения.

• электролобзик для поперечной и продольной резки;
• строительный степлер;
• стамеска, нож, несколько рулеток разной длины;
• деревообрабатывающий станок;
• монтажная пена;
• саморезы длиной 40 мм, гвозди длиной 25 и 60 мм;
• монтажная пена.

Подготовительные мероприятия

Внутреннее утепление каркасного сооружения может осуществляться как на стадии строительства, так и в готовом здании. В последнем случае, прежде чем утеплить стены, необходимо осмотреть каркасный дом изнутри на наличие торчащих гвоздей и повреждений внешней обшивки. Обнаруженные элементы следует аккуратно загнуть молотком или удалить гвоздодёром. Дефекты стен, например, трещины или зазоры заделывают монтажной пеной.

Древесина на некоторых участках каркасного дома в ходе эксплуатации отсыревает. Поэтому важно внимательно осмотреть конструкцию! Чтобы устранить отсыревшие участки, используют строительный фен. После необходимо установить причину образования сырости изнутри дома и избавиться от неё.

Гидроизоляция стен дома

Схема гидроизоляции каркасного дома. Нажмите на фото для увеличения.

Утепление каркасных конструкций начинается с обустройства гидроизоляции стен изнутри здания. Для этого применяют пергамин, поскольку он эффективно устраняет чрезмерную влажность, что важно для обустройства надёжной теплоизоляции дома. Ведь в качестве утеплительного материала используется минеральная вата, которая под воздействием влаги теряет свои свойства.

Пергамин необходимо разрезать на полоски определённого размера, после чего можно производить их укладку. При помощи строительного степлера материал крепят изнутри к стойкам каркаса и обшивке.

Специалисты отмечают, что внешняя обшивка каркасного здания не должна иметь защитный слой гидро- и пароизоляции, поскольку это препятствует выведению влаги. При правильном обустройстве теплоизоляции стен влага проходит через пергамин, попадая в древесину, после чего поступает в атмосферу. В противном случае влага накапливается внутри конструкции, как результат – древесина гниет.

Важно оставлять небольшой зазор между фасадом и внешней обшивкой. Например, если для отделки используется сайдинг, то зазор должен быть 3 см, что обеспечит естественную вентиляцию стен.

При устройстве полосок пергамина производится нахлест примерно в 10 см. Благодаря этому, предотвращается попадание воды или конденсата на утеплительный материал. Для еще большей надёжности стыки проклеивают строительным скотчем. В местах нахлёста гидроизоляционная мембрана крепится скобами с шагом 10-12 см.

Закладка утеплительного материала

Утепление каркасного дома с использованием минеральной ваты изнутри конструкции подразумевает укладку строительного материала на слой гидроизоляции в полости между каркасными стойками. Утеплитель следует подогнать под размер полости, для чего необходим хорошо заточенный строительный нож.

[nggallery id=213]

В первую очередь замеряют промежуток между стойками стен, к полученному размеру добавляют по 5 см на каждую сторону плиты минваты. Оставленный припуск позволит надёжно утеплить здание за счёт плотного монтажа материала. Оставшиеся обрезки теплоизолятора также пригодятся в работе – из них делают полоски шириной примерно 3 см, чтобы утеплить стыки.

Когда все стены дома застелены минеральной ватой, приступают к уплотнению стыков. Для этого из утеплителя делают жгут и заводят одну его сторону встык, используя нож. Далее складывают материал пополам и выполняют ту же операцию с другой стороной. Теперь стыки каркасного строения будут надёжно защищены от холода.

Монтаж пароизоляционного слоя

Сверху утеплителя крепим пароизоляционную мембрану. Нажмите на фото для увеличения.

Процесс утепления дома практически завершён, осталось укрыть теплоизоляционный материал слоем пароизоляции. Рекомендуют использовать именно фольгированный изолятор, поскольку он обладает наибольшей эффективностью. Чтобы утеплить каркасный дом, большинство специалистов применяют пенофол толщиной 3 мм.

Крепление пароизоляционной мембраны выполняют посредством строительного степлера. Её необходимо пристрелить скобами к стойкам стен изнутри. Пароизоляционный слой лучше укладывать горизонтально – это значительно упрощает работу и уменьшает расход материала. Полосы пенофола укладывают с нахлёстом примерно в 5 см.

После обустройства пароизоляции остается лишь обшить стены дома обрезными досками. Следует учесть, что пенофол крепится фольгированной стороной наружу, таким образом, он отражает тепло внутрь сооружения. Кроме того, такое расположение материала препятствует образованию конденсата в простенках каркасного строения, значительно снижая теплопроводимость конструкции.

При точном соблюдении технологии теплоизоляция каркасного дома будет максимально эффективной и прослужит несколько десятилетий.

технология утепления стен, пола, крыши

Почему вопрос правильного и эффективного утепления дома является одним из важнейших при строительстве домов? Потому что от этого будет зависеть величина ежемесячных затрат на отопление в холодное время года.

Стоит отметить, что холодный воздух поступает в помещение только в случае, если тепло уходит наружу. Основные теплопотери происходят через стены и крышу, так как теплый воздух всегда стремится вверх. Меньшая доля тепла покидает дом через пол, двери, окна и вентиляцию.

В данной статье вы узнаете об эффективной технологии утепления стен, пола и кровли в каркасных домах. Подробнее ознакомиться с характеристиками и стоимостью наших проектов вы можете по ссылке.

Утепление стен каркасного дома

Как чаще всего выглядит утепление каркасного дома? Рассмотрим на примере стены:

1. Между стойками укладываются плиты минерального утеплителя толщиной от 50 до 100 мм. Количество их слоев зависит от ширины стойки (обычно это 150 мм). Укладывается утеплитель обязательно в разбежку. То есть швы одного слоя утеплителя не пресекаются со швами последующих, чтобы избежать потери тепла через них.
2. Просто уложить утеплитель между стойками бывает недостаточно, так как теплопроводность минеральной ваты и деревянной стойки отличается в 5 раз (0,034-0,04 Вт/м*С – коэффициент теплопроводности утеплителя и 0,2 Вт/м*С — коэффициент теплопроводности дерева). Поэтому во избежание потери тепла к внешней стороне деревянных каркасных стоек горизонтально прибиваются бруски 50 на 50 с заданным разбегом. Между ними укладывается утеплитель толщиной в 50 мм, основная задача которого — перекрыть оставшиеся участки деревянных стоек с высокой теплопроводностью. Такой способ называется перекрестным или перехлестным утеплением каркаса. Смотрите на рисунке ниже.

3. После того как минеральный утеплитель уложен, необходимо конструкцию защитить от влаги и ветра. Для этого с внешней стороны теплоизоляционная конструкция защищается ветрозащитной мембраной. Она фиксируется контрбруском, который дает вентиляционный зазор и является опорой для фасадной облицовки.

   Кстати, при строительстве каркасных домов мы стараемся делать вентиляционный зазор не менее 40 мм. Такая технология утепления стен каркасного дома позволяет увеличить эффективность вентилируемого пространства.
4. С внутренней стороны крепится пароизоляционная пленка, которая препятствует попаданию в утеплитель пара, образующегося внутри дома в процессе жизнедеятельности. А далее рассмотрим процесс утепления потолков и стен каркасного дома.

Особенности утепления крыши и пола в каркасном доме

Стены дома — это не единственный источник теплопотерь. На картинке ниже видно примерное соотношение источников потери тепла, а именно: крыша, пол, окна, двери и вентиляция. Можно потратить немалый бюджет на постройку стены толщиной 1 метр из кирпича и утеплителя. Но при использовании дешевых пластиковых окон или при некачественном утеплении кровли каркасного дома эти вложения уйдут так же быстро, как и тепло из дома.

Утепление пола (цокольного перекрытия)

Через пол теплопотери невысоки. Поэтому перехлестное утепление цокольного перекрытия не требуется. В доме для постоянного проживания необходима укладка между половыми лагами (5) минерального утеплителя (150 мм-200 мм) с разбежкой швов (6). Между черновым полом (4) и лагами монтируется ветрозащитная мембрана (7). Между полом и лагами – пароизоляционная пленка (2), закрепленная контррейками (маяками).

Утепление крыши каркасного дома

Так как теплый воздух постоянно стремится вверх, то утепление кровли каркасного дома требует особого внимания.

Пирог каркаса кровли состоит из утеплителя(4), уложенного между стропилами (6). Пароизоляция (5) крепится на маяки (3), к которым крепится внутренняя отделка (7). Между стропилами (6) и кровельным материалом (1) укладывается непромокаемая ветрозащитная мембрана (в 3 раза толще обычной) (2). Она также крепится на контрбруски (3) с самоклеющейся уплотнительной лентой (9), на которые монтируется обрешетка (8).

Зачем нужен утеплитель в межэтажных перекрытиях и межкомнатных стенах каркасного дома?

В доме, возведенном по каркасной технологии, минеральный утеплитель выполняет функцию шумоизоляции. Это еще одно достоинство минерального утеплителя.  Чем больше плотность утеплителя, тем лучше его шумоизоляционные свойства. Рассмотрим, где и как он применяется.

Утеплитель между этажами

Принцип каркасной конструкции межэтажного перекрытия схож с цокольным.

1. Пол
2. Мембрана
3. Утеплитель
4. Контрбрусок
5. Лаги
6. Черновой потолок
7. Пароизоляция
8. Потолок

Важно использовать в верхней части пирога мембрану, которая пропускает воздух из утеплителя в вентиляционный зазор под полом.

Утеплитель в межкомнатных стенах каркасного дома

Каркас стен между комнат достаточно простой:

1. Отделка
2. Маяки
3. Мембрана
4. Утеплитель между стоек (100 – 150 мм)

Но если стены относятся к помещениям с повышенной влажностью (ванна, сауна, бассейн), тогда на стороне влажной зоны нужно использовать пароизоляцию вместо мембраны.

Теплоизоляционные материалы в каркасе загородного дома

Коротко разберем принцип действия основных теплоизоляционных материалов, применяемых в каркасном доме:

1. Базальтовый (минеральный) утеплитель (вата). Чем хороша базальтовая вата? Ее теплопроводность настолько низкая (0,034-0,04 Вт / м*C), что 100 мм ваты заменяют 1,18 метра кирпичной кладки.

   Что придает ей такие превосходные свойства? Это множество мелких воздушных пор, которые образовались в процессе производства данного материала. Расплавленный базальт разделяют на микроволокна, которые, соединяясь друг с другом, образуют между собой воздушные поры. Поэтому утеплитель в каркасе состоит больше из воздуха. А теплопроводность воздуха — 0,02 Вт / м *C. Например, у газобетона этот показатель – 0,1 Вт/м*С.

   По опыту нашей компании хорошо себя зарекомендовал базальтовый утеплитель Изорок, который мы часто и используем.

   Волокна базальтового утеплителя под микроскопом:

2. Влаго – и ветрозащитная мембрана. Ветрозащитная мембрана монтируется со стороны фасада между утеплителем и облицовочным материалом. Она необходима для защиты внутренних элементов каркаса и утеплителя.

   Со стороны улицы мембрана не пропускает воздушные потоки внутрь каркасной конструкции. А другая сторона мембраны способна пропускать воздух. Это выводит водяные пары из утеплителя и сохраняет его характеристики, а также увеличивает срок службы.

3. Пароизоляционная пленка. Является паронепроницаемым материалом. Крепится с внутренней части каркаса дома на стойки с помощью брусков, которые служат обрешёткой для внутренней отделки. Она имеет 2 стороны. Гладкая — со стороны утеплителя. А со стороны помещения шероховатая. На шероховатой поверхности собираются капельки пара, которые испаряются в вентилируемом зазоре.

   При ее монтаже специалисты компании «Норд Хаус» уделяют особое внимание стыкам пленки, которые укладываются в нахлест и проклеиваются специальным скотчем во избежание проникания пара в утеплитель.

Важно понимать, что при правильном утеплении каркасного дома важен не только монтаж в соответствии со всеми требованиями, но и выбор качественных материалов. За 11 лет работы на ярославском рынке малоэтажного строительства компания «Норд Хаус» убедилась в качестве тех или иных теплоизоляционных материалов. Поэтому мы можем помочь вам не только выбрать подходящую продукцию, но и приобрести ее по лучшему соотношению цены и качества.

БЕСПЛАТНУЮ КОНСУЛЬТАЦИЮ по загородным домам вы можете получить по телефону: (4852) 70-08-28 в компании «Nord House» в Ярославле.

С проектами каркасных домов ознакомьтесь по ссылке.

Узнать, чем строительство домов по каркасной технологии отличается от других, вы можете в сравнительной таблице по ссылке.

До встречи!

Изоляция стен: как установить изоляцию за 4 простых шага

Описание проекта

Навык

Стоимость

Около 79 центов за квадратный фут

Расчетное время

2-4 часа для комнаты 12 на 20 футов

Q: Я хочу добавить теплоизоляции к стене во время ремонта. Что я должен иметь в виду?

— Питер Уэферс, Норт-Андовер, Массачусетс.

Tom Silva отвечает: Заполнение стен пушистым слоем утеплителя из стекловолокна — один из самых простых и наименее дорогих способов сделать ваш дом более энергоэффективным. Все, что требуется, — это универсальный нож, линейка и немного терпения, чтобы убедиться, что изоляция полностью заполняет полость стойки, из стороны в сторону и сверху вниз, без чрезмерного сжатия.

Для работы используйте войлок, соответствующий глубине шпилек и ширине ниш для шпилек; для типичной конструкции 2×4 это 3½ дюйма в глубину и 15¼ дюйма в ширину с R-значением 15.Стекловолокно легко разрезать, поэтому, если расстояние между стойками нерегулярное, купите ватины, которые заполнят самые широкие ниши, а остальные подрежьте по размеру.

Когда вы будете готовы начать, защитите свою кожу, глаза и легкие, надев рубашку с длинным рукавом, брюки, перчатки, защитные очки и респиратор от пыли. Затем следуйте этим основным советам по установке, чтобы ускорить работу и убедиться, что изоляция выполняет свою работу.

Шаги по установке изоляции

1. Разрезать по ширине

• Для узких отсеков для шипов необходимо обрезать войлок по ширине.Для этого положите войлок на пол перед полостью, как показано, и выровняйте один край с внутренней стороной ниши для стойки.
• Затем уложите прямую 2×4 на одной линии с внутренней стороной соседней стойки и надавите на нее одним коленом.
• Проведите универсальным ножом рядом с 2х4, обрезая войлок серией неглубоких надрезов.

2. Обрезать по длине

• Заправьте изоляцию в полость, плотно прилегая к верхней части отсека для стоек, и края должны быть на одном уровне со стойками.Войлок не должен сильно прижиматься к шпилькам; это уменьшит его R-ценность.
• Для точного прилегания к дну полости, дайте изоляции продлиться, затем разрежьте ее по нижней пластине каркаса стены с помощью универсального ножа.

3. Устранение препятствий

• Что касается проводов, уменьшите толщину войлока вдвое, потянув его на части.Затем продвиньте одну половину за проволоку, а вторую половину уложите впереди.
• Для коробок электрических розеток: установите батон, затем сделайте выемку на его краю, используя коробку в качестве направляющей.
• Для водопроводных труб обработайте изоляцию за трубой на всю толщину, чтобы предотвратить ее замерзание.

4. Добавьте пароизоляцию

• В холодном климате пароизоляция на внутренней стороне изоляции предотвращает конденсацию, которая снижает значение R и способствует появлению плесени.Бататы, облицованные бумагой или фольгой, имеют встроенный замедлитель схватывания. Бататы без облицовки должны быть покрыты пластиком толщиной 6 мил или дышащим листом MemBrain (на рисунке).
• Нанесите полоску герметика на верхнюю пластину и на все шпильки, где листы перекрываются, затем прикрепите лист через каждые 12–24 дюйма к верхней пластине, шпилькам и нижней пластине.

Еще статьи : Все о изоляции; Добавление изоляции чердака

Инструменты

Каркас и изоляция стены подвала

Снижение счетов за коммунальные услуги и максимальное использование пространства вашего дома — это лишь две из многих причин для добавления эффективных изоляционных материалов в ваш подвал.В то время как традиционные методы требуют строительства каркаса перед изоляцией стены подвала, изоляционные панели InSoFast позволяют выполнить оба этапа одновременно, не жертвуя какой-либо изоляционной способностью.

InSoFast — американская компания, основанная в 2006 году, изначально занимавшаяся изоляцией для коммерческого строительства. Когда стало хорошо известно об удобстве использования и установки, использование панелей стало преобладать среди любителей и домовладельцев, ориентированных на самостоятельное использование.

Доказательство на панели

Изоляционная панель InSoFast состоит из пенополистирола с заделанными шпильками из цветных металлов через каждые 16 дюймов по центру.Эта комбинация непористой, непрерывной изоляции и шпилек работает вместе, чтобы обеспечить устойчивый к гниению каркас вместе с прочной непрерывной изоляцией, предотвращающей любые тепловые утечки.

Характеристики изоляционных панелей InSoFast

• Непористый пенополистирол, не разрушающийся и не разрушающийся
• Встроенные влагоотводящие каналы
• Встроенные электрические дорожки качения, которые проходят как вертикально, так и горизонтально
• Легко разрезаемые панели, для которых требуется пила по вашему выбору, чтобы разрезать панель, и универсальный нож только для небольших модификаций пенопласта
• Панели, которые легко перемещать, позиционировать и штабелировать
• Для удобной установки панельной системы требуется немного рук и инструментов: какая-то пила, универсальный нож, пистолет для конопатки, наполненный строительным клеем PL Premium 3X Stronger Construction Adhesive, а также баллончик с изоляционной пеной для швов и небольших зазоров между панелями

Рассмотрите свои варианты

InSoFast предлагает несколько вариантов интерьера вашего подвала.Изоляционная панель UX 2.0 имеет толщину 2 дюйма, длину 2 дюйма и ширину 4 дюйма, а коэффициент сопротивления R составляет 8,5, что превосходит традиционные войлочные стены из R-13.

Альтернативный вариант — панель EXi 2.5. Он на ½ дюйма толще, такой же длины и ширины, как панель UX 2.0. Показатель R составляет 10, но он превосходит конкурирующие изоляционные материалы с показателем R, равным 15. Эта панель как система более плотно прилегает к поверхности и лучше перекрывает неровности, часто встречающиеся на бетонных стенах подвала.

Стоимость как замена рамы

Мы понимаем, что идея о том, что системы изоляционных панелей InSoFast могут заменить традиционное обрамление, часто встречается с некоторым скептицизмом.Чтобы развеять эти сомнения, мы призываем домовладельцев и подрядчиков учитывать прочность нашей системы, а также каждой закладной стойки. Каждая из них вмещает около 250 фунтов, так что они вполне могут предоставить место для покупки гипсокартона. Шпильки также служат местом крепления панно к стене. Обе эти функции занимают традиционное место в раме, не занимая много места и не создавая убежища для плесени и плесени.

Традиционные деревянные рамы также приводят к ненужным потерям тепла.Изоляция проходит между деревянными балками, оставляя места без изоляции. В изоляционных панелях InSoFast нет зазоров, потому что вся панель сама по себе является изоляцией, и панели легко интегрируются в целую стеновую систему с непрерывным изоляционным покрытием.

В качестве изоляционного решения, исключающего необходимость в отдельной раме при утеплении стены подвала, идеально подходят изоляционные панели InSoFast. Вы можете позвонить нам по телефону (888) 501-7899 или воспользоваться нашим веб-сайтом, чтобы получить помощь с заказом, вдохновением или инструкциями.Мы готовы помочь вам с вашим проектом по утеплению подвала.

Обрамление толстых стен для скорости, цены и лучшей изоляции

Хотя энергетический кодекс штата Вермонт требует стен от R-23 до R-25 (в зависимости от метода изоляции), строители дома Vermont FHB House построили стены с R-45. Два распространенных способа построить хорошо изолированную стену с минимальным тепловым мостиком — это обернуть обшивку стены с традиционным каркасом внешней изоляцией или обернуть толстые стены с двойными каркасами целлюлозной изоляцией.Решение использовать метод стены с двойной стойкой для дома FHB было связано с вопросом стоимости. Когда они посмотрели на стоимость материалов и рабочей силы, Пол и Тим обнаружили, что стена из R-40 2 × 6, изолированная распыляемой пеной с закрытыми порами в полостях и 2-дюймовым жестким пенопластом снаружи, будет на 14% дороже. чем их стенка с двойными стойками R-45.

Стены с двойным каркасом в FHB Houses обрамлены каркасами 2×4 с толщиной 4-1⁄4 дюйма. промежуток между ними, соединенный фанерными вставками шириной 5 дюймов и толщиной 1⁄2 дюйма, скрепленными 32 дюйма.по центру. Эти косынки — 1⁄2 дюйма. фанерные козырьки выстилают каждое окно и дверной проем, а верхняя пластина 2 × 12 — единственные мосты холода в стеновом каркасе. Строители, заботящиеся об энергии, уже давно строят таким образом стены с двойными карнизами, но несколько лет назад Пол добавил свой собственный подход. Он обрамляет стены воздушным шаром, используя сплошные шпильки от нижней плиты первого этажа до верхней плиты второго этажа. Это была обычная техника сто лет назад, и Пол применяет ее сегодня, чтобы удалить балки пола из полости стены.Вместо того, чтобы устанавливать балки второго этажа на верхнюю плиту стен первого этажа, балки подвешивают к балке, прикрепленной к внутренней стене. Это позволяет использовать полный размер 11-1⁄4 дюйма. глубина изоляции, позволяющая непрерывно проходить за балками пола. Если бы Пол был стеной 2 × 6, обрамляющей платформу, у него было бы меньше изоляции там, где крепится система пола, поскольку верхняя и нижняя плиты, балка обода и балка пола встречаются в полости стены.

Сборка внешней стены с двойными стойками является несущей стеной, потому что нижняя плита внутренней стены упирается в перекрытие.Соответственно, во внешней стене используются конструкционные коллекторы. Однако для упрощения и ускорения обрамления каждое отверстие в каждой стене обрамлено заголовком. Тим считает, что строительство каждого проема одинаково экономит время, чтобы компенсировать небольшие дополнительные затраты на пиломатериалы.

Дом обшит тканью Zip System и лентой. Проклеенные швы и обработка поверхности панелей действуют как воздушный барьер. В этом доме они являются вторичным воздушным барьером, так как непрерывный барьер от стены до потолка второго этажа будет проходить по внутренней части.Однако панели Zip System представляют собой водостойкий барьер, который устраняет необходимость в установке плетеной пленки. Хубер утверждает, что ухабистая внешняя поверхность создает достаточно непрерывного пространства за сайдингом, чтобы служить дренажной плоскостью. Этот водный путь соответствует требованиям производителя сайдинга к дренируемой обертке, поэтому Biebels не нужно применять вторичную пленку или прикреплять обвязку, чтобы создать пространство за сайдингом.

Zip System не требуют домашнего обертывания или войлока; водостойкий барьер (WRB) интегрирован непосредственно с панелью.Проклейка швов обеспечивает непрерывный WRB и эффективную герметизацию панелей. Обшивка Zip System и лента являются паропроницаемыми (12-16 перм), что позволяет влаге в стенном блоке высыхать наружу. Акриловая лента работает в широком диапазоне температур.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Усовершенствованная конструкция каркасной стены | Building Science Corp

В этом обзоре кратко излагается усовершенствованная конструкция каркасной стены 2×6, включая преимущества и недостатки этой стратегии строительства.Сложный двухмерный анализ теплового потока и одномерное гидротермальное моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа. Обшивка с изоляцией полости из стекловолокна или целлюлозы

Thermal Control

R-value установленной изоляции : Имеется ряд установленных R-значений изоляции в имеющихся в продаже стекловолоконных ватках для изоляции пространства стоек в эта стенная система.Установленный коэффициент сопротивления изоляции для стеклопластиковой ваты 2×6 находится в диапазоне от R-19 до R-21. Когда используется изоляция из дутой или распыленной целлюлозы, значение R обычно составляет R-20 для стен 2×6.

Наружная изоляционная оболочка обычно добавляется в виде пенополистирола (EPS) с R-4 / дюйм, экструдированного полистирола (XPS) с R-5 / дюйм или полиизоцианурата с фольгированным покрытием с R-6,5 / дюйм.

Значение R для всей стены : Использование двумерного анализа теплового потока с эффектами теплового моста и средними факторами кадрирования (16%) показывает увеличение R-значения сборки и повышение эффективности стекловолокна войлок в пространстве шипов, уменьшая эффекты теплового моста.Усовершенствованные каркасные стены с изоляционной оболочкой из XPS толщиной 1 дюйм и 4 дюйма имеют R-значения R-23 и R-38 для всей стены соответственно.

Контроль утечки воздуха: Стекловолокно, выдувная и распыленная целлюлоза — воздухопроницаемые материалы, используемые в пространстве стойки стены, обеспечивающие возможные воздушные пути между внутренним и внешним пространством, а также конвективные петли в изоляции. Плотная целлюлоза имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная оболочка (EPS, XPS и пенополиизоцианурат с фольгированным покрытием) изделия воздухонепроницаемы.Когда стыки между изоляционными панелями и изоляцией и каркасом должным образом герметизированы лентой, мастикой, герметиком и т. Д., Можно создать эффективную систему воздушного барьера на внешней обшивке.

Типовая изоляция : Стекловолокно, выдувная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки. В качестве внешней изоляционной оболочки используются пенополистирол (EPS), экструдированный полистирол (XPS) и вспененный полиизоцианурат (PIR), облицованный фольгой.На балке обода используется аэрозольная пена для предотвращения утечек воздуха.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного разрушения ограждения здания. Контроль дождя обычно решается с помощью покрытого черепицей и / или ленты для контроля воды, такого как строительная бумага или синтетический WRB (т. Е. Оберточная бумага). Можно использовать изоляционную оболочку в качестве водоотталкивающего слоя, если все перекрестки, окна, двери и другие проходы водонепроницаемо соединены с поверхностью изоляционной оболочки, а швы изоляции заклеены или зашиты во избежание попадания воды. проникновение. ¹

Контроль утечки воздуха: Конденсация утечки воздуха является второй по значимости причиной преждевременного разрушения ограждающих конструкций здания с этим типом конструкции стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы, связанные с долговечностью конденсации утечки воздуха. Использование изолирующей оболочки снижает риск конденсации утечки воздуха за счет повышения температуры плоскости конденсации, но конденсация все еще возможна с изоляционной оболочкой в ​​холодном климате.В этой стеновой системе требуется воздушный барьер, чтобы исключить (в идеале) или, по крайней мере, минимизировать утечку воздуха через стену. ² Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. ³

Контроль паров: Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, а EPS, XPS и PIR — умеренно проницаемыми, умеренно непроницаемыми и полностью непроницаемыми соответственно.

Изоляционная оболочка снижает риск конденсации в зимний период за счет повышения температуры плоскости конденсации и снижает риск попадания пара внутрь в летнее время за счет замедления движения пара в ограждение от облицовки хранилища, такой как кладка или штукатурка. Уровень пароизоляции стен определяется в IRC, и с ним следует консультироваться, так как установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к повреждению ограждения здания. ⁴

Сушка: Изоляция из целлюлозы и стекловолокна позволяет сушить относительно легко, поэтому сушка контролируется другими, более паронепроницаемыми компонентами корпуса, такими как пароизоляция и оболочка из OSB. Установка пароизоляции с обеих сторон будет изолировать любую влагу в пространстве стойки, что приведет к низкому потенциалу высыхания и, возможно, к рискам долговечности, связанным с влажностью. Вентиляция за паронепроницаемой облицовкой и элементами интерьера (например,грамм. кухонные шкафы) могут способствовать высыханию.

Встроенная влажность: Всегда следует проявлять осторожность, чтобы строить из сухих материалов, где это возможно, и позволять сушить влажные материалы перед закрытием. Целлюлозу часто распыляют во влажной среде, и производители рекомендуют сушить перед закрытием и влажностью ограничения содержания.

Краткое описание долговечности: Основные риски долговечности, связанные с этими стеновыми конструкциями, связаны с повреждением из-за влаги, связанным с проникновением дождевой воды.Конденсация (скорее всего, в результате утечки воздуха, но также потенциально в результате диффузии пара) уменьшается с помощью изоляционной оболочки, но все же может происходить, хотя изоляционная оболочка менее подвержена рискам, связанным с влагой, чем структурная оболочка OSB.

Возможность сборки

Наружная изоляция до 1 ¹ / ₂ ”требует минимальных изменений в стандартных методах строительства корпуса. Наружная изоляция сверх 1 ¹ / ₂ ”требует изменений в конструкции окон и стен, а также в деталях, что требует обучения и контроля на начальном этапе внедрения.

Облицовку можно легко прикрепить к стойкам напрямую через 1 дюйм изоляционной оболочки. Для более толстых уровней изоляции (> 2 дюймов) требуются обвязочные ленты или полосы для обшивки, прикрепленные к каркасу с помощью длинных застежек. Некоторые производители облицовки разрешают крепить облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты, необходимые для создания каркаса. Существует небольшое увеличение стоимости изоляционной оболочки для замены большей части структурной деревянной обшивки, но есть измеримые рентабельные преимущества экономии энергии, а также улучшение комфорта, которое трудно измерить количественно.

Использование материалов

Если расширенное обрамление применяется правильно (одиночные верхние пластины, коллекторы правильного размера, два угла стойки и т. Д.), Лишний деревянный каркас из стандартной конструкции удаляется, и количество обрамления уменьшается. Использование изоляционной оболочки вместо структурной деревянной обшивки может потребовать использования структурных панелей или распорок в некоторых местах.

Краткое описание

Это стеновая система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть шкафа с высоким сопротивлением.

Ссылки

1. Lstiburek, J. W. (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
2. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
3. Straube, J. (2009, 04 22). BSD-014 Управление воздушным потоком в зданиях .
4. Lstiburek, J. (2008, 10 17). BSD-106 Понимание пароизоляции .

Центр CE — Сплошная изоляция в каркасных наружных стенах_OLD

Строительные нормы и стандарты и стандарты экологичного строительства продолжают поднимать планку энергоэффективности и высоких характеристик зданий.В зданиях с деревянным каркасом это достигается за счет как уровня изоляции, так и герметичности. Хотя это положительная тенденция, необходимо решить ряд серьезных проблем с дизайном стен. В частности, определение наилучшего количества и типа изоляции для использования может быть неясным, особенно в свете контроля водяного пара или влаги, которые могут задерживаться в построенных стеновых конструкциях. Это особенно верно в случае обеспечения непрерывной внешней изоляции как части каркасной внешней стены.Нормы и передовой опыт предлагают разное количество непрерывной изоляции для разных климатических зон. Также существует опасение, что непрерывная изоляция может повлиять на способность стены «дышать» и выделять любую захваченную влагу изнутри конструкции, поэтому в некоторых случаях это может повлиять на выбор внутреннего пароизолятора на теплой внутренней стороне. здания. Все эти переменные и параметры привели к некоторой значительной путанице в отношении наилучшего способа надлежащего решения как внешней теплоизоляции, требуемой кодексом, так и отвода пара в стеновых сборках.Этот курс поможет прояснить различия между различными нормативными требованиями к непрерывной изоляции в разных климатических зонах, а также принципы и варианты, связанные с правильным управлением влажностью.

Все изображения любезно предоставлены Huber Engineered Woods LLC, за исключением указанного

Энергоэффективность наружных стен улучшена за счет использования сплошной внешней изоляции. Благодаря новой интегрированной обшивке этот слой встроен в заднюю часть обшивки, которая прилегает непосредственно к обрамлению.

Почему сплошная изоляция?

Каркасная конструкция стены, с использованием деревянных или металлических стоек, имеет слабые места с точки зрения теплового КПД. Проще говоря, каркас пропускает больше тепла, чем изоляция. Это вполне можно наблюдать и измерить с помощью стандартных методов, которые проверяют различные материалы на количество теплового потока или теплопередачи через них. Эти испытания основаны на фундаментальных законах физики и термодинамики, которые, среди прочего, указывают на то, что тепло всегда стремится к равновесию, перетекая от теплого источника в более прохладное место.

Теплопередача

Средства измерения теплопередачи в строительных изделиях основаны на U-факторах, которые показывают, сколько британских тепловых единиц (БТЕ) ​​энергии проходит через материал определенного размера (например, один квадратный фут) за время (в частности, за один час). на каждый градус Фаренгейта в разнице температур. (Чем больше разница температур между двумя сторонами материала, тем быстрее или интенсивнее течет тепло.) Чтобы определить, сколько тепла передается через какой-либо конкретный материал, его коэффициент U определяется путем тестирования этого материала на квадратный фут с течением времени, при этом измеряется разница температур между двумя сторонами.Результирующее число обычно является десятичным (например, 0,5), причем меньшие числа указывают на небольшую теплопередачу (например, изоляция), а более высокие числа указывают на большую теплопередачу (например, проводящий металл). Применяя это к зданию, используется основная формула (U x A) x dT, где U = проверенный коэффициент U для одного квадратного фута материала, A = площадь в квадратных футах, установленная в строительной сборке, а dT — это расчетная или фактическая разница температур в помещении и на улице. Все расчеты тепловой энергии в ограждающих конструкциях зданий (т.е., стены, крыши и т. д.) основаны на этой фундаментальной формуле.

Стоит отметить, что в то время как ученые и инженеры любят работать и думать дробными U-факторами, большая часть населения предпочитает целые числа, что сделало R-значения популярным средством для обсуждения тепловых свойств материалов. Это все еще вполне законно, поскольку процесс тестирования и расчета абсолютно идентичен. Разница в том, что вместо того, чтобы отображать результаты как теплопередачу через материал, они сообщаются как тепловое сопротивление — прямая обратная величине тепловому потоку.Поскольку U-факторы и R-значения являются мультипликативно инверсными друг другу, чтобы преобразовать U-факторы в R-значения и наоборот, вы делите единицу на число, которое вы пытаетесь преобразовать. Таким образом, изоляционный материал с U-фактором теплового потока 0,05 легко делится на 1 (1 / 0,05), чтобы указать R-значение сопротивления R-20. Точно так же изоляционный продукт с R-значением R-20 преобразуется в U-фактор как ¹ / ₂₀ = 0,05. Следовательно, стало обычным делом продвигать и продавать отдельные материалы и продукты на основе их значений R.Также несколько проще думать о более высоких значениях R, равных большему сопротивлению тепловому потоку, что, по сути, приводит к лучшим энергетическим характеристикам ограждающих конструкций здания. С точки зрения вычислений, R-значения нескольких материалов можно сложить вместе, чтобы определить общее R-значение, но U-факторы не могут быть объединены вместе.

Тепловой мостик

Как хорошо известно большинству профессионалов в области проектирования, строительные конструкции очень редко бывают монолитными. Скорее, они требуют различных материалов, из которых складывается общая конструкция.В каркасных внешних стенах элементы каркаса расположены на расстоянии 16 или 24 дюймов по центру с верхними и нижними пластинами, не говоря уже о дополнительном обрамлении вокруг дверных или оконных проемов. Этот каркас определяет основную толщину стены, а пространства между или вокруг каркаса обычно заполняются изоляцией. Затем сплошные слои внутренней и внешней обшивки, такой как гипсокартон или изделия из деревянных панелей, покрывают обрамленные и изолированные области, создавая стену, готовую к отделке.Чтобы точно определить истинные тепловые характеристики этой типично построенной стены, необходимы как минимум два расчета: один основан на разрезании поперечного сечения через каркас, а другой — на основе поперечного сечения через изоляцию. Затем полученные числа необходимо применить к соответствующему проценту от общей площади стены, чтобы получить средневзвешенное значение UA для всей стены.

В типичных ситуациях каркас может составлять от 20 до 30 процентов площади любой данной внешней стены, при этом только около 70-80 процентов площади стены фактически содержат изоляцию.Поскольку каркасные секции не будут иметь такой же коэффициент теплопроводности / коэффициент сопротивления изоляции, как теплоизоляция, тепловая эффективность стены напрямую ухудшается. Легко спросить, действительно ли эта площадь кадра от 20 до 30 процентов имеет большое значение? Оказывается, да. Любой строительный материал, включая каркас или обшивку, способный передавать тепло больше, чем изоляция, будет подчиняться законам физики и делать это. В этом случае каждая стойка или другой прочный элемент конструкции, например балки перекрытия, колонны и т. Д., действует как брешь в изолированной стене, позволяя теплу проходить через нее. Это прочное соединение между теплой стороной и холодной стороной сборки действует как «тепловой мост», позволяя теплу свободно течь между секциями, где присутствует изоляция.

Чтобы проиллюстрировать это, давайте посмотрим на пример 1 коэффициента U, показывающий каркас деревянных стоек размером 2 на 6 с шагом 16 дюймов в центре с изоляцией R-20 между стойками. Мы обозначили сечение шпилек как A1, а сечение изоляции как A2.Вводя проверенные и известные значения R (из независимых источников) для различных материалов, мы обнаруживаем, что общее значение R через шпильки составляет только R-7,95 (U-0,126) по сравнению с R-21,07 (U-0,048). через изолированные участки. Предполагая, что обрамление 22% и изоляционные площади 78%, средневзвешенное значение для всей стены дает общее эффективное R-значение R-15,34 (U-0,065). Это снижение общих тепловых характеристик более чем на 27 процентов из-за теплового моста шпилек, что довольно значительно.

При расчете тепловых характеристик каркасных стен с изоляцией только полости необходимо учитывать передачу тепла через стойки, а также через изоляцию.

Утепление и обрамление подвала

Учебное пособие по утеплению и обрамлению подвала, наконец-то завершите свой подвал!

Медленно спускаясь по скрипучей лестнице, вы упираетесь в влажный затхлый воздух в недостроенном подвале. Это напоминает вам, почему вы приходите сюда только в случае крайней необходимости.

Ваш недостроенный подвал напоминает жуткую сцену из фильма ужасов? Может пора присмотреться к этому заброшенному пространству.

Подвалы могут стать отличными жилыми помещениями — они полны возможностей! Но только не в том случае, если они холодные, сырые, затхлые или унылые.

В этом посте я покажу вам, как утеплить и обрамить подвал, чтобы сделать его ярче и защитить от холода и влаги.

Как вы понимаете, изоляция подвалов немного отличается, но у меня есть много советов, которые помогут вам!

Раскрытие информации: этот пост содержит некоторые партнерские ссылки или реферальные ссылки для вашего удобства. Это способ для этого сайта получать комиссионные за рекламу путем рекламы или ссылки на определенные продукты и / или услуги, Нажмите здесь, чтобы прочитать мою политику полного раскрытия информации .

Давайте поговорим о расходных материалах и инструментах, которые мы использовали.

ИЗОЛЯЦИЯ И ОБРАБОТКА ПОДВАЛА

МАТЕРИАЛЫ:

ИНСТРУМЕНТЫ:

Вы можете распечатать список материалов и инструкции ниже.

ЧТО ЗАМЕТИТЬ:

• Проверьте местные нормы и правила, чтобы узнать, нужно ли вам добавить пластиковую пароизоляцию и какое значение R-R вам нужно в подвале.
• Мы решили использовать винты для сборки каркаса, и у них есть плюсы (легко снимаются и крепче) и минусы (требуется немного больше времени и стоит больше денег). Если вы используете шурупы, поищите те, которые можно вставить в обработанные доски, и убедитесь, что вы приобрели винты со звездообразной головкой — их проще использовать!
• У нас не было кадрирующего пистолета, поэтому мы сэкономили деньги, используя инструмент, который у нас уже был под рукой.

Вот с чем мы работали: спальня номер один

Вы можете увидеть все остальные комнаты.Это была детская игровая комната, поэтому цепь взята от боксерской груши нашего сына, и, если вы заметили, там тоже есть стена для скалолазания.

Спальня № 2

ТАКЖЕ, мы расширили окна для выхода, вы можете увидеть этот учебник в этом посте.

Теперь позвольте мне рассказать о шагах, которые мы использовали, чтобы подготовить подвал для гипсокартона.

Вот наши принадлежности для обрамления:

ШАГ 1: УСТАНОВКА ПЕННОЙ ПЛАТЫ

Перед установкой подготовьте стены, заделав трещины или дыры; также заделайте стену гидроизоляционным слоем.Вы можете увидеть руководство по гидроизоляции стены подвала здесь.

Когда стена будет готова, пора установить пенопласт.

БОКОВОЕ ПРИМЕЧАНИЕ об этой изоляции: Эта изоляция сохраняет свое значение R при экстремальных температурах (холодный подвал). Кроме того, он влагостойкий и очень легко режется (все, что вам нужно, это линейка и бритвенное лезвие).

Чтобы установить доску, обрежьте ее по размеру стены и убедитесь, что она встала на место.Чтобы разрезать пенопласт, используйте лезвие бритвы ( универсальный нож ), чтобы надрезать пену, затем согните заднюю часть. Пена лопается прямо по линии.

После того, как изоляция поместится в пространство, нанесите клей ( Liquid Nails) на обратную сторону плиты. Я не уверен, как лучше это сделать, но мы убедились, что клей находится на расстоянии около 1 дюйма от всех краев. и мы пошли зигзагами по всей доске.

СОВЕТ : Старайтесь работать быстрее, потому что клей начинает быстро сохнуть.

Затем прижмите пенопласт на место. Как только он приклеится к стене, начните со следующей доски.

После установки следующей доски необходимо склеить стороны досок вместе. Убедитесь, что между изоляцией и стеной не просачивается воздух.

СОВЕТ: Не сходите с ума и изолируйте всю комнату. Делайте по одной стене за раз; затем добавьте обрамление, прежде чем двигаться дальше. Обрамление поможет пенопласту лучше прилегать к стене.

ШАГ 2: ДОБАВЛЕНИЕ РАМКИ

Мы решили построить наши стены не так, как мы строили стены сараев.На этот раз мы строим стену на месте и используем Kreg Jig K5 (карманные отверстия).

Да, это заняло немного больше времени и стоило больше для винтов, но мы пробовали забивать гвозди под углом с помощью пистолета для обрамления, и мы решили, что мы лучше в других вещах, например, в создании отверстий в карманах!

Кроме того, поскольку мы использовали винты, было очень легко отрегулировать доску, когда мы допустили ошибку, и я чувствую, что соединения стали прочнее!

Прежде чем я продолжу, позвольте мне показать вам, как обычно обрамляют стену.

На этом рисунке не обращайте внимания на двойную пластину, потому что она не применяется в подвале. Но нам нужно все остальное.

Что нужно ПРИМЕЧАНИЕ:

• двери и окна требуют дополнительных распорок
• шпильки должны быть 16 дюймов по центру

Итак, начнем с нижней пластины.

В подвале нижним местом будет плита, обработанная давлением 2 × 4. Это поможет противостоять влаге в подвале.

Обрежьте обработанную под давлением доску по размеру стены или используйте несколько досок, но кладите их по одной.

Положите доску на пол, прижав ее к пенопласту. Отметьте на этой доске, где будут размещены гвоздики; вам не нужен якорь там, где доска должна быть (помните, 16 дюймов в центре).

Далее просверлите отверстия под анкеры и прикрепите доску к бетону. Используя перфоратор с прикрепленным к нему сверлом по камню ( см. Инструкции по анкеровке для размера ), просверлите отверстие в древесине и бетоне.

СОВЕТ: Убедитесь, что доска не сдвигается с того места, где она должна быть.Мы обнаружили, что после просверливания древесины нам пришлось отрегулировать ее, потому что она двигалась.

БОКОВОЕ ПРИМЕЧАНИЕ: В прошлом мы использовали другие крепежные детали для бетона, но наш фаворит — Red Head Sleeves .

После просверливания отверстий очистите участок и отверстие пылесосом. Убедитесь, что внутри отверстия нет бетонной пыли, иначе анкер не будет работать правильно.

Затем возьмите якорь и забейте им яму.

Когда шайба будет на одном уровне с доской, затяните гайку. Таким же образом добавьте якоря.

Теперь, когда нижняя пластина установлена, пришло время для верхней пластины. Мы прикрепили его либо к балке, либо к распорке, которую добавили между балкой с помощью винта.

БОКОВОЕ ПРИМЕЧАНИЕ: Для гипсокартона вам необходимо добавить распорки к некоторым частям потолка между балками; они должны быть на расстоянии 2 фута друг от друга. Нам пришлось добавить распорки к некоторым внешним стенам и там, где был добавлен шкаф.

Затем мы измерили расстояние между двумя пластинами ( верхняя и нижняя 2 × 4 доски, ) для каждой стойки. Помните, вы отметили, где должны быть гвоздики!

После разрезания 2 × 4, мы проверили посадку, затем Kreg Jig с обоих концов и прикрепили винтами.

СОВЕТ: Убедитесь, что винты, которые вы используете в нижней пластине, можно использовать с платами, обработанными давлением.

Так мы закончили все наши стены.

БОКОВОЕ ПРИМЕЧАНИЕ: На внутренних стенах мы используем зажимы, чтобы удерживать доски на месте.

СОВЕТ: Убедитесь, что в каждом углу комнаты есть доска, к которой можно прикрепить гипсокартон; вам может потребоваться добавить доску на некоторых углах.

ДЛЯ ОКРУЖАЮЩИХ РАБОТ (ВОЗВРАТ И ГРУЗОВИК):

Мы посмотрели видео о том, как это сделать, и решили построить лестницу из 2х4. Так он выглядел при постройке.

Затем мы установили доски размером 1 ″ x4 ″ для экономии места — каждые 2 фута по центру.

ШАГ 3: ПОДКЛЮЧЕНИЕ

Далее мы добавили всю проводку.Поскольку я не электрик, я не собираюсь рассказывать об этом шаге, но я делюсь советом о том, как легко установить розеточные коробки.

Но на заметку:

• убедитесь, что вы используете правильный провод для прерывателя: 12-2 ( 20 А, ) или 14-2 ( 15 А, ). Я рассказываю об установке прерывателя в этом посте.
• убедитесь, что вы соблюдаете местные строительные нормы и правила ( расстояние между розетками!) .
• Желательно установить розетки и освещение на разных выключателях.У меня все светильники в спальне на одном выключателе, а все розетки на другом.
• НЕ забывайте о детекторах дыма и используйте провода 14-3 или 12-3, чтобы они работали вместе. Я использовал 14-3, потому что я взял питание от светильников в своей спальне, и они находятся на выключателе на 15 А, но и 14 намного дешевле.
• Также используйте провод 14-3 или 12-3 при наличии 3-позиционного переключателя для соединения переключателей вместе. Это когда у вас есть два выключателя света или фонарей.

ШАГ 4: БОЛЬШЕ ИЗОЛЯЦИИ

Когда все было подключено и мы убедились, что мне не нужно ничего добавлять в пространство, настало время для большей изоляции между 2 × 4.

Мы решили использовать Rockwool, потому что он также является звуковым барьером. Поэтому мы посмотрели их видео по установке, что было легко, и установили на стенах и потолке.

Итак, каркас и изоляция готовы, и мы были готовы к установке гипсокартона!

Надеюсь, это поможет вам лучше понять процесс утепления и обрамления подвала.

ТАКЖЕ для наших двух спален, прихожей и ванной комнаты стоимость каркаса и теплоизоляции составила около 1500 долларов ( у нас было доставлено Home Depot за небольшую плату, которая включает ).

Двухкомнатная после

Другая часть спальни, обратите внимание, как некоторые доски повернуты, чтобы получить углы в шкафах других комнат.

Зал

Другая спальня

Каркасная стена с одинарным или двойным слоем утеплителя

Рисунок 6-13 Каркасная стена с изоляцией из войлока

Изображение большего размера

Чтобы защитить изоляцию, каркас и отделку стен от возможного повреждения водой, стены подвала накройте домашней пленкой.Когда-то предпочтительным материалом был пластик, но в некоторых случаях, когда воздух и влага проникали в изолированную стену, на пластике образовывалась конденсация, которая вызывала смачивание и образование плесени внутри стены.

При использовании домашней пленки влага (не чрезмерная и не протекающая), проникающая через новую стену, будет высыхать либо внутри дома, либо к верхней части фундамента, находящемуся выше уровня земли. Строительная бумага должна начинаться на уровне или чуть выше линии уклона и доходить до цокольного этажа и под нижней пластиной каркасной стены.Механически закрепите его обвязкой, например бревном размером 1 x 3.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

Не используйте внутри дома строительную бумагу из асфальта (гудрон), так как она может выделять токсичные пары.

Обрамление

Можно использовать два слоя изоляции:

1. горизонтально между фундаментной стеной и стойками
2. по вертикали между шпильками

Рисунок 6-14 Двухслойная изоляция из войлока в каркасной стене

Изображение большего размера

Следующим этапом будет установка каркасной стены.Вы можете использовать один из двух подходов:

• Установите стену близко к обшивке дома, но не касаясь ее (расстояние 12 мм [½ дюйма]), используя брус 2 x 4 или 2 x 6.
• Расположите каркас подальше от фундаментной стены, чтобы между каркасом и стеной оставался слой войлочной теплоизоляции.

Оставьте достаточно места для плотной посадки без сжатия изоляции.

Второй подход занимает больше внутреннего пространства, но обеспечивает большую изоляцию, меньше тепловых мостиков через шпильки и лучшую защиту от влаги.Нижняя пластина должна располагаться над продолжением обертки дома и на непрерывной непроницаемой мембране, такой как прокладка подоконника (см. Рисунок 6-14).

Затем прикрепите верхнюю пластину к нижней части балок. Там, где стена идет параллельно балкам, вам нужно будет встроить опору для гвоздей для верхней плиты (подход, который вы будете использовать, будет зависеть от вашего конкретного дома). Пришло время выровнять стены.

Если ваш дом находится в зоне обширных глинистых почв, вам, возможно, придется добавить 25 мм (1 дюйм.) зазор между верхней пластиной и нижней частью балок перекрытия, позволяющий вертикальное перемещение плиты / пола подвала. Поговорите со своими местными строительными властями о том, как лучше всего справиться с этой ситуацией.

Затем установите шпильки на 610 мм (24 дюйма) по центру (т. Е. Измеряется от центра одной шпильки до центра следующей). Убедитесь, что это расстояние обеспечит структурную поддержку для ваших отделочных нужд. Убедитесь, что стойки расположены идеально вертикально и расположены на точном расстоянии, чтобы изоляция плотно прилегала, а отделку можно было установить без проблем.Измерьте каждую шпильку отдельно. Вокруг дверей в фундаменте требуется дополнительное обрамление, но для оконных проемов нужна только одна стойка, так как стена не несет нагрузки.

Если все трассы идеально ровные и квадратные и нет препятствий, вы можете построить стену на полу, наклонить ее на место, установить прокладку на нижнюю пластину и закрепить каркас стены на месте. Затем установите всю необходимую проводку и прокладку сантехники.

Рисунок 6-15 Деталь верхней плиты, где балки проходят параллельно стене

Изображение большего размера

Изоляция

Если вы оставили за рамой пространство для утеплителя, теперь вы можете добавить утеплитель между стойками и стеной горизонтальным слоем.Изоляция должна плотно прилегать к стене фундамента. Затем заполните каркасную стену вертикальным слоем войлочной теплоизоляции, плотно прилегая между стойками, не допуская зазоров, воздушных пространств или чрезмерного сжатия. В качестве альтернативы, если вы используете изоляцию из выдувного стекловолокна, заполните все полости до рекомендованной производителем плотности и уровня RSI.

Чистовая

Установите пароизоляцию на шпильки и изоляцию. В подвалах, которые оказались сухими, подойдет полиэтиленовая пароизоляция.Однако, если у вас есть какие-либо сомнения или есть риск сырости в подвале, есть два альтернативных метода, которые могут лучше подойти.

Первый альтернативный метод — использовать полиамидную пленку, дышащую мембрану, также известную как пленка-замедлитель парообразования Nylon-6 или интеллектуальный барьер. При установке на теплой стороне внешней стены интеллектуальный барьер имеет проницаемость для водяного пара, которая изменяется в зависимости от условий внутри стены. Если относительная влажность в полости стены увеличивается, интеллектуальный барьер позволит стене высохнуть по направлению к внутренней части, в отличие от других пароизоляционных материалов листового типа.Если вы используете интеллектуальный барьер, внимательно следуйте инструкциям производителя и требованиям к установке, хотя его применение похоже на полиэтиленовый лист с некоторыми важными исключениями.

Оставьте достаточно полиэтилена или интеллектуального барьера наверху для соединения с воздушным барьером в пространстве коллектора балки. Закройте все края, швы и отверстия акустическим герметиком или другими одобренными материалами. Все стыки должны перекрывать шпильку и герметизироваться непрерывным валиком герметика, который наносится между слоями материала на стыках внахлест.Прикрепите барьер к шпильке через полоску герметика (см. Деталь на Рисунке 4-3).

Рисунок 6-16 Герметичные проходы для водопровода

Изображение большего размера

Второй альтернативный метод — использовать систему воздухо- и пароизоляции, известную как воздухонепроницаемая гипсокартонная система (ADA). В методе ADA используются жесткие материалы, обычно гипсокартон, которые очень тщательно и тщательно герметизируются с каркасом и всеми другими соединениями компонентов с помощью клейкой ленты из вспененного материала и гибкого уплотнения.

Внимание к деталям имеет решающее значение. Метод ADA работает только в том случае, если он полностью герметичен и привязан к системе воздухо- и пароизоляции в остальной части дома. Ниже приводится неполный список рекомендаций по герметизации ADA:

• Каркас герметичных коробок для проходов трубопровода, водопровода и канализации с прокладкой на лицевой стороне коробки и заделкой проходов труб (см. Рисунок 3-6 и Рисунок 6-16).
• Используйте специальные герметичные электрические выключатели и коробки вилок с прокладкой на лицевой стороне коробки и заделайте все отверстия для проводов.
• Не прокладывайте проводку или водопровод от внешних стен к внутренним стенам, если не заделаны все отверстия (см. Рисунок 6-16).
• Герметизируйте все оконные и дверные рамы, используя расширяющуюся пену и соответствующую герметизацию (см. Рисунок 7-7).
• Установите прокладки из пенопласта и заделайте верхний край верхней пластины и всех других элементов каркаса, которые находятся в непосредственном контакте с полом, плитой, внутренними стенами и потолком.
• Герметизируйте все края и отверстия препятствий, например лестниц, прилегающих к внешней стене.
• Обрамляйте и герметизируйте отдельно любые электрические панели, которые не устанавливаются на поверхность, а затем герметизируют все проходы.
• Не забудьте изолировать и герметизировать пространство заголовка балки (поясняется позже в разделе «Пространство заголовка балки») перед прикреплением отделочной поверхности.
