Процесс утепления стен снаружи пенополистиролом своими руками, видео которого часто встречается в сети, требует детального пояснения. Чтобы использовать этот современный, эффективно защищающий от холода материал, необходимо вначале прочитать о его технических характеристиках. Пенополистирол обладает всем набором необходимых качеств для того, чтобы его было можно применить для отделки внешних стен зданий.

Пенополистирол — популярный материал для утепления стен снаружи

Технические характеристики пенополистирола

Не углубляясь подробно в тонкости производства и технические характеристики пенополистирола, рассмотрим потребительские свойства этого утеплителя. Во-первых, материал этот листовой и жесткий, что очень удобно, так как он может быть установлен на любой вертикальной и горизонтальной поверхности.

Из перечисленных свойств становится ясно, что технические характеристики пенополистирола позволяют обшивать им не только поверхности внутри помещений, но и монтировать его в качестве утепляющего компонента для вентилируемых фасадных систем на внешних стенах домов. О том, как это делать правильно, речь пойдет далее.

Алгоритм утепления стен снаружи пенополистиролом своими руками, видео и описание этапов

Во избежание неприятностей, перед началом работ необходимо внимательно ознакомиться со всеми правилами монтажа полистирола, а затем начать исполнять работы по следующим шагам:

• осуществляем тщательную подготовку поверхности. Если стены дома выполнены из кирпича или легкобетонных блоков, а сверху покрыты слоем штукатурки, то глубокие выбоины и трещины необходимо предварительно заделать шпатлевкой. После ее высыхания стену грунтуют для избегания ее заплесневения. Главная задача, чтобы плиты пеноплекса прилегали к стене плотно, не образуя зазоров. На бревенчатых деревянных стенах надо убрать неровности и стесать слишком выступающие части бревен. Так как поверхность самого пенополистирола очень гладкая, то ее желательно испещрить игольчатым валиком в целях качественного сцепления со стеновой поверхностью. Кроме прочего, со стены необходимо убрать все посторонние предметы, включая наличники с окон и отливы;

• с установки углового профиля всегда начинается утепление стен снаружи пенополистиролом своими руками. Видео его монтажа можно найти в сети. Описать же весь процесс этого можно следующим образом. По самой нижней кромке стены, граничащей с фундаментом, размечают места под отверстия, которые высверливают и вставляют в них пластмассовые заглушки для шурупов. Профиль из оцинкованной стали, имеющий Г – образную форму, перфорированной частью накладывают на линию отверстий и прикручивают шурупами длиной 3 – 4 см. Шаг крепления рекомендуется делать порядка 40 см. Это приспособление имеет вид полки и необходимо для того, чтобы листы пенополистирола, смазанные клеем, не съехали вниз, а уперлись в него.

Полезный совет!

При выборе стартовой планки (профиля) ориентироваться нужно на толщину плит материала. Профиль не должен быть толще них. Углы планки фиксируются угловыми соединителями, а между собой детали профиля соединяются пластиковыми деталями. Эти меры позволяют компенсировать тепловое расширение материалов.

Очень удобно для монтажа пенополистирола использовать специальную пену-клей

• клей для приклеивания плит готовят из сухого порошка, который продают в магазине. Он снабжен инструкцией по приготовлению, поэтому подробно заглубляться в этот процесс нет нужды. Важно только отметить, что его консистенция должна быть такой, чтобы обеспечить наиболее удобную работу с ним;
• в первую очередь утепляют все откосы окон и дверей. Для этого плиты пеноплекса режут острым ножом по необходимым размерам. Клей наносят по всему периметру и в центральных местах по всей площади плиты. После этого с силой прижимают к поверхности;

Пенополистирольные листы с Г–образными кромками позволяют полностью перекрывать стыки между собой

Полезный совет! Лучшим вариантом для утепления наружных стен здания являются пенополистирольные листы с Г–образными кромками. Они позволяют полностью перекрывать стыки между ними, что не позволяет мостикам холода появляться в таких уязвимых местах.

• после того, как нужные откосы и другие элементы будут утеплены, приступают к утеплению стен снаружи пенополистиролом своими руками. Видео ролики монтажа обычно наполнены различными нюансами, поэтому рекомендуется их посмотреть. Приклеивание начинают с нижнего ряда. Плиты поочередно намазывают клеевым составом, ставят на профиль одной из сторон и с усилием прижимают к стеновой поверхности. Когда первый ряд будет закончен, приступают к монтажу второго, но его делают так, чтобы рисунок стыков напоминал кирпичную кладку, то есть со смещением относительно первого ряда.

Процесс приклеивания плит является очень важным. Поэтому кладку плит нужно осуществлять, постоянно проверяя ровность линий с помощью строительного уровня. Необходимо соблюдать постоянное 2 – 3 миллиметровое расстояние между плитами, а клей, выступающий из промежутков надо удалять, пока он не схватился. В случае, когда по невнимательности получилась слишком большая щель, ее нужно заполнить монтажной пеной, не давая шанса холоду проникнуть в нее. На углах в крайних плитах вырезаются зубцы, с помощью которых они крепятся между собой. Это обеспечивает необходимую жесткость угловых соединений и значительно повышает надежность конструкции. Шиповое соединение необходимо тщательно проклеивать.

Конструкция вентилируемого фасада с пенополистиролом

Завершающие работы

На этом утепление стен снаружи пенополистиролом своими руками еще не закончено. Видео данного процесса подскажет, что после высыхания клея плиты нужно закрепить особыми дюбелями. Они имеют вид полых внутри грибков с широкими шляпками. В плитах и стене на 4 см просверливают отверстие, соответствующее по диаметру дюбелю. В отверстие вставляется грибок, а в него забивают длинный гвоздь, который распирает пластиковый дюбель внутри стены, обеспечивая надежное крепление. При этом шляпка прижимает пеноплекс к стене плотно. Потребуется от 6 до 8 на 1 м² таких крепежей, чтобы обеспечить надежное крепление плит к поверхности. На участках, где имеются откосы и другие элементы, нужно это количество увеличить.

Статья по теме:

Когда плиты надежно закреплены, начинают обработку углов. Для этого уголки из пластика или алюминия приклеивают на все углы, а сверху закрепляют армирующей сеткой для надежности. Ее тоже приклеивают на клей.

Пенополистирол закрепляется соответствующими строительными дюбелями с широкими шляпками

Дальнейшие шаги зависят от того, каким материалом будет облицован фасад окончательно. Если будет создана вентилируемая фасадная система, то направляющие профили для нее крепят поверх утеплителя и монтируют сайдинг или фасадные панели. Если на утеплитель предполагается нанести слой декоративной штукатурки, то необходимо осуществить еще несколько шагов:

• плиты из пенополистирола протирают наждачной бумагой и обмазывают клеем. Затем на всю поверхность наклеивают армирующую сетку для штукатурки. Для хорошего выравнивания поверхности сетки и надежного прилипания к плитам, ее нужно периодически приглаживать шпателем, осуществляя движения «елочкой» от центральной части к краям.
  Лишний клей следует обирать без промедления;
• когда все это высохнет, приступают к нанесению шпатлевки. Ее слой должен быть ровным и закрывать сетку;
• далее ждут трое суток для полного высыхания слоя шпатлевки. По их истечении, обрабатывают всю поверхность наждачной бумагой.

Схема обустройства «мокрого фасада» с декоративной отделкой

Полезный совет! Для лучшей адгезии с финишным покрытием на шпатлевку наносят специальную грунтовку, в составе которой имеется песок из кварца. Это создаст матовую шероховатую поверхность, которая пригодна для нанесения любой штукатурной декоративной смеси.

Чтобы получить значительную экономию средств, лучше производить ремонтные работы по утеплению стен снаружи пенополистиролом своими руками. Видео и данная пошаговая инструкция помогут сделать это правильно, качественно и сэкономить значительные финансы. Нужно только соблюдать предложенные рекомендации и порядок действий.

СМОТРИТЕ ТАКЖЕ

Утепление дома пеноплексом снаружи своими руками + видео

Пеноплекс в качестве материала теплоизоляции используется довольно широко. Его выбирают многие потребители, поскольку такой утеплитель применяется как для наружного, так и для внутреннего утепления. Технология монтажа учитывает ряд нюансов, которые необходимо соблюдать. Кроме того, могут возникнуть некоторые сложности, избежать которых помогут только советы опытных профессионалов. Утепление дома снаружи пеноплексом может проводиться двумя способами, каждый из которых необходимо рассмотреть подробно.

Описание материала

Перед монтажом пеноплекса необходимо познакомиться с основными особенностями материала. Важно знать его характеристики и свойства. Пеноплекс представляет собой пенополистирол, подвергнутый экструзии. Производится такой материал по определенной технологии. В его основу заложен пенопласт. После термической обработки материал становится прочнее и приобретает высокие теплоизоляционные свойства. Они способны существенно повлиять на технологию монтажа, и определяют область применения материала.

К этим свойствам можно отнести:

• небольшую степень влагопоглощения;
• гладкую поверхность.

Благодаря тому, что пеноплекс обладает гладкой структурой, материал можно эксплуатировать в неблагоприятных условиях. К примеру, пеноплекс отлично подходит для утепления фасада. Однако такой материал имеет низкую адгезию. Это означает, что материал лучше не применять при выполнении «мокрых» работ.

Самым большим заблуждением новичков в сфере строительства является неправильный выбор технологии работы. Многие неопытные строители работают с пеноплексом так же, как и с простым пенополистиролом. Однако это не означает, что следует вовсе не применять мокрую технологию при использовании нового утеплителя. Можно использовать метод, который позволяет создать долговечную отделку стен поверх современного утеплителя.

Новички нередко хотят знать, почему бы не использовать вместо пеноплекса простой пенопласт? Ведь он имеет более низкую цену, а адгезия у него намного выше. Сперва стоит обратить внимание на некоторые преимущества пеноплекса:

• Материал отличается высокой прочностью, за счет чего отделочный слой получается более надежным.
• Пеноплекс паропроницаем.
• У него низкая теплопроводность.

Поэтому использовать такой материал для «мокрых» работ все же стоит. Для сухого утепления дома пеноплексом снаружи, используемого при создании навесного фасада, особых тонкостей соблюдать не придется. Каждый из этих способов стоит рассмотреть подробнее.

Мокрый фасад

Сначала стоит разобраться, каким образом можно утеплить стены дома, если выбрать мокрую технологию. Именно этот способ многим не до конца понятен. Основным преимуществом такой технологии является возможность ее использования не только для теплоизоляции различных зданий, но и при утеплении квартир.

Такое решение позволяет сделать внешний вид здания более респектабельным. По нескольким причинам пользоваться такой технологией для утепления деревянных сооружений не стоит. Отделка фасада по «мокрой» технологии выполняется в несколько этапов.

Подготовка материалов

Сперва следует подготовить необходимые для отделки материалы. На этом этапе работ важно правильно выбрать клеевой состав. Лучше для такой цели использовать специальную пену. Помимо этого, понадобятся такие материалы:

• клей, при помощи которого будет выполнено оштукатуривание;
• адгезионная грунтовка;
• уголки;
• грунтовка глубокого проникновения;
• армированная сетка из стекловолокна;
• краска;
• штукатурка.

Утеплять фасад следует пеноплексом с минимальной толщиной 50 мм. Однако плиты следует укладывать в два слоя. После сбора нужных материалов можно начинать работу. Чтобы правильно утеплить дом снаружи пеноплексом, следует сначала тщательно подготовить поверхность стен.

Подготовка стен

Перед обшивкой стен пеноплексом следует тщательно их подготовить. Такую работу следует выполнять в определенной последовательности:

• сперва устраняются козырьки и антенны.
• Затем следует обеспечить прочное основание. Однако если будут замечены отслаивающиеся участки штукатурки, их необходимо удалить.
• Теперь стены следует прогрунтовать. Такую работу следует выполнять малярным валиком. Однако для этого можно использовать и кисть.

Грунт следует наносить тонким слоем, равномерно по всей поверхности. Когда стены просохнут, следует повторить процедуру.

Монтаж пеноплекса

После завершения подготовительных работ следует начинать приклеивание пеноплекса на фасад. Последовательность действий при этом следующая:

• Сначала необходимо установить стартовый профиль. Таким образом выравниваются нижние плиты утеплителя. Профиль монтируется на дюбель-гвозди. Во время такой работы важно правильно поместить профиль. По этой причине во время работы используется строительный уровень.
• Затем клей-пену наносят на лист утеплителя в центре и по краям.
• Теперь плиту можно прижимать к стене.

• Таким образом необходимо провести монтаж всего первого ряда. Лучше постараться помещать плиты плотнее относительно друг друга. Это поможет избежать щелей.
• Теперь можно наклеивать следующий ряд. Его установку проводят со смещением. В результате получается своеобразная шахматная кладка. Углы необходимо перевязывать.
• Когда все стены будут оклеены пеноплексом, следует установить утеплитель на откосы. Для этой цели плиты нарезаются на панели определенного размера. Далее ими следует оклеить все проемы.
• Затем необходимо закрепить плиты пеноплекса на дюбели. В народе их обычно называют зонтиками.

Дюбели лучше монтировать на стыки. Шляпки при этом следует утопить в материале. Откосы не фиксируются дюбелями.

Чтобы выполнить надежное утепление дома, следует его основание. При этом необходимо соблюсти довольно простую технологию. Сначала фундамент необходимо раскопать. Далее его следует очистить от грязи, а потом – оклеить утеплителем. После таких работ фундамента закапывают.

Поверхность материала утеплителя

Пенополистирол отличается гладкой поверхностью. Поэтому ее необходимо сделать шероховатой для последующей отделки. Такая работа выполняется в следующей последовательности:

• Сначала поверхности утеплителя нужно придать шершавости. Для такой цели применяется наждачка. Кроме того, поверхность следует использовать игольчатый валик.
• Наносится адгезионная грунтовка.
• Далее стыки плит заполняются упомянутым ранее клеем-пеной.
• На все наружные углы необходимо приклеить перфорированные уголки. Во время монтажа уголков необходимо пользоваться строительным уровнем.

Теперь можно приступать к монтажу армирующей сетки.

Армирование

Снаружи отделку утеплителя начинают с армирования. Его выполняют по следующей схеме:

• Армирование необходимо начинать с откосов.
• В воде разводят клей Ceresit CT 83.
• Затем полученный состав наносят на откос.
• К откосу прикладывается сетка.
• По такой же схеме проводится армирование стен фасада.

После армирования выполняется финишная отделка.

Декоративная отделка

Выполнять декоративную отделку следует в определенной последовательности. При этом важно соблюдать определенные правила. Алгоритм работы довольно простой:

• Сначала фасад обрабатывается грунтовкой. Затем поверхность стен покрывают слоем штукатурки. Состав необходимо развести в воде согласно инструкции.
• Спустя 5 минут после схватывания штукатурки поверхность необходимо затереть штукатурной малкой.
• Когда штукатурка высохнет, следует воспользоваться валиком для нанесения краски. Такая отделка должна быть двухслойной. Чтобы покрытие было аккуратным, все слои наносят равномерно.

На этом отделку фасада «мокрым» способом можно считать завершенной. Разобраться, как утеплить дом из дерева, поможет знание «сухой» технологии.

Навесной фасад

Довольно популярно и утепление деревянного дома снаружи пеноплексом. Такая технология предполагает создание навесного фасада. Он отличается несколькими важными нюансами:

• При монтаже не понадобится проводить «мокрые» работы, поэтому утеплять строение можно в любую погоду.
• При выборе этого метода отделки можно выбирать разные способы отделки.
• Такая отделка служит дольше.

«Мокрый» фасад для утепления экструдированным пенополистиролом, для домов из дерева не годится. В связи с этим многие интересуются, а можно ли утеплять деревянный дом пеноплексом? Такая отделка возможна, однако она учитывает ряд тонкостей.

Навесной фасад обустраивается в несколько этапов. Такая работа должна проводиться в определенной последовательности. Сначала нужно подобрать материалы, затем поверхность стен, потом установить каркас и приступить к утеплению. Чтобы разобраться, как правильно утеплять деревянный дом пеноплексом, стоит разобраться с каждым этапом работ подробно.

Подготовка материалов

Этот способ утепления предполагает подготовку таких материалов:

• Кронштейны с металлическими профилями. Можно использовать и деревянные рейки.
• Пленка пароизоляции.
• Материал отделки.
• Клей-пена.
• Защитная пропитка, используемая для дерева.

Когда материалы будут готовы, можно начинать подготовку стен.

Подготовка поверхности стен

Если дом построен из кирпича или бетонных блоков, подготовительные работы включают следующие действия:

• Со стен удаляется грязь и пыль, после чего их обрабатывают специальной пропиткой.
• Затем утепляются межвенцовые щели. Их заполняют подходящим материалом теплоизоляции. Теперь стены можно утеплять.

После этого монтируется каркас, на котором будет держаться пеноплекс.

Создание каркаса

Каркас можно соорудить несколькими способами. Для примера стоит рассмотреть конструкцию, выполненную на кронштейнах:

Теперь процесс утепления можно считать завершенным. Видео утепления дома снаружи пеноплексом своими руками поможет разобраться в тонкостях выбранной технологии работ.

этапы наружных работ по утепление дома своими руками, видео урок

Пенопласт – материал для утепления дома снаружи

Для качественной теплоизоляции постройки предлагается много различных материалов и технологий. Однако самым востребованным до сих пор остается пенопласт, который чаще всего применяется в холодных регионах.

Достоинства материала:

• наименьший показатель теплопроводности среди известных утеплителей;
• легкость;
• водонепроницаемость;
• удобные размеры;
• доступная цена.

Кроме этого, пенопласт достаточно просто установить на любые поверхности, так как для него не нужно монтировать обрешетку. Поэтому с этого помощью нетрудно утеплить дом снаружи своими руками.

Тем, кто для работ по утеплению будет использовать пенопласт, следует знать о его недостатках:

1. Главным недостатком этого строительного материала является его горючесть. Поэтому его не применяют на предприятиях с высокими требованиями к пожарной безопасности.
2. Еще один минус материала – он разрушается под воздействием ультрафиолета. Исправить это недостаток легко с помощью шпаклевки или штукатурки.
3. Также пенопласт достаточно легко разрушается от механических воздействий. Однако под слоем армированной цементно-песчаной стяжки материал может выдержать даже тяжелую мебель.

Утепляя стены пенопластом, следует точно соблюдать технологию. В противном случае не будет достигнут необходимый эффект. Кроме этого, утеплитель могут повредить грызуны.

Пенополистирол или усовершенствованный пенопласт

Пенополистирол был получен путем улучшения характеристик и устранения недостатков пенопласта. Поэтому при утеплении дома снаружи с его помощью можно получить высокий результат.

Преимущества материала:

• теплопроводность ниже, чем у пенопласта;
• водонепроницаемость и водостойкость;
• легкость монтажа;
• низкая горючесть;
• срок службы утеплителя от 35 до 70 лет.

К недостаткам утеплителя можно отнести недостаточную экологичность, высокую стоимость и большое количество подделок.

Подготовительные работы перед утеплением стен

Для быстрой и качественной наружной теплоизоляции дома своими руками рекомендуется заранее позаботиться о необходимых материалах и инструментах.

Для работ понадобится:

• грунтовка;
• шпаклевка;
• пенопласт;
• клей;
• перфоратор;
• тарельчатые дюбели;
• молоток;
• гладкий и зубчатый шпателя;
• армированная сетка;
• монтажная пена;
• гидравлический уровень;
• цокольный (стартовый) профиль размерами по ширине пенопласта;
• пластиковая терка.

Удобнее всего при монтаже использовать листы пенополистирола с размерами в 1х0,5 м. Рекомендуемая толщина материала должна составлять 5 см, а его плотность должна быть 25.

Особое внимание нужно уделить и клею, с помощью которого пенопласт будет крепиться к наружным стенам. Клей должен быть специальным. Можно выбрать СТ83 от производителя Ceresit. При этом следует обратить внимание на то, что СТ85 используется для армирования плит пенополистирола. Перед началом работ клей нужно будет развести водой так, чтобы он получился не очень густой. Иначе утеплитель может просто не приклеиться.

Чтобы качественно утеплить дом снаружи, понадобится тщательно подготовить своими руками поверхность. Работа эта нелегкая и долгая, но выполнить ее необходимо. Если стены плохо подготовить и оставить на них сколы и трещины, то эффект от утепления будет значительно снижен.

Как подготовить стены к теплоизоляции своими руками

Новое здание подготавливать к утеплению легче, так как некоторые моменты можно не выполнять.

Подготовка стен:

1. Снаружи постройки нужно снять все, что может помешать установке утеплителя. Это могут быть лампы, кондиционеры, решетки, водосточные трубы.
2. Масляная краска, которой может быть покрашен фасад, должна быть ободрана.
3. Обязательно следует удалить со стен ржавчину, жир, плесневый грибок и соляной налет.
4. Если имеется штукатурка, то ее нужно проверить на прочность. Если она плохо держится, то ее необходимо удалить.
5. Большие неровности и трещины нужно загрунтовать с помощью грунтовки глубокого проникновения. После ее высыхания на трещины потребуется нанести цементную шпаклевку.
6. Если неровности очень большие, то после грунтовки на них наносится штукатурный состав.

Во время работ по утеплению своими руками некоторые коммуникации закрываются теплоизоляционным материалом. Чтобы их не повредить дюбелями, с помощью которых будет крепиться пенопласт, рекомендуется составить план их расположения.

Крепление к стенам стартового профиля своими руками

В первую очередь с помощью уровня понадобится отмерить нижнюю границу стен дома снаружи. Затем по полученным точкам натянуть шнур, с помощью которого определится линия, по которой будет устанавливаться стартовый профиль.

По углам дома стартовые планки стыкуются косым срезом или с помощью углового соединителя. На торцах всех профилей нужно будет разместить соединительные элементы. Делается это для того, чтобы из-за перепадов температур конструкция не деформировалась. Внахлест соединять планки недопустимо.

Работы по утеплению своими руками дома пенополистиролом. Видео инструкция

Непосредственно перед началом работ нужно будет развести клей. Должно быть его такое количество, которое получится использовать за полтора — два часа. За это время он не засохнет и сильно не загустеет.

Подготовка клея:

1. В пластиковую емкость наливается вода, в которую медленно сыпется клеящий состав.
2. С помощью дрели и насадки-миксер на небольших оборотах раствор размешивается так, чтобы не было комочков.
3. Получившаяся смесь должна постоять минут пять для набухания, после этого ее снова нужно будет перемешать дрелью.

Если клей будет густеть во время работ, то воду можно не добавлять, а просто размешивать состав дрелью.

Способы нанесения клея на стены

Наносить смесь на пенопласт для утепления дома снаружи можно разными способами. Выбор должен зависеть от того, насколько ровные будут утепляемые поверхности.

Способ №1.

Если перепады стен доходят до полутора миллиметров, то клей нужно будет наносить по всем сторонам плиты, отступив при этом от края два сантиметра. Толщина слоя смеси тоже должна быть два сантиметра. В центральной части листа пенопласта площадью в 0,5 кв. м. равномерно кладутся маячки из клеевой смеси диаметром в десять сантиметров.

Способ №2.

Способ №3.

Если неровность стен составляет не более пяти миллиметров, то есть поверхность почти ровная, то с помощью зубчатого шпателя нужно будет нанести смесь на всю поверхность плиты. Шпатель для этого следует использовать с гребенками размером в 1х1 сантиметра.

При нанесении клея необходимо знать, что полосы смеси не должны быть сплошными. Во избежание воздушных пробок их следует делать в виде пунктира.

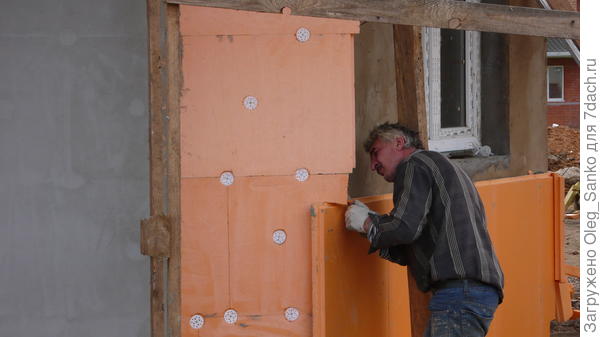

Правила монтажа пенополистирола своими руками:

1. После нанесения клеящей смеси плиты следует устанавливать как можно быстрее.
2. Сначала плита прикладывается в двух сантиметрах от того места, куда ее нужно будет приклеить, а затем с помощью полутерка или уровня она прижимается к соседнему листу. Выступивший при этом клей сразу убирается.
3. Расстояние между плитами должно быть не более двух миллиметров. Зазоры большей ширины заделываются строительной пеной.
4. Начинать монтировать утеплитель своими руками следует снизу вверх. Так как нижний ряд является определяющим, то ему необходимо уделить особое внимание.
5. Второй ряд устанавливается со смещением стыков в двадцать сантиметров или в половину листа.
6. Внимательно нужно следить, чтобы с откосами дверей и окон стыки утеплителя не проходили по одной вертикальной линии. Лучше всего, если они будут располагаться под откосами или над ними со смещением в двадцать сантиметров.
7. К дверным и оконным проемам плиты пенопласта устанавливаются впритык. Использовать для этого потребуется примыкающий профиль или уплотнительную ленту.
8. По углам дома как снаружи, так и внутри листы соединяются перевязкой (зубцами). Для этого плиты кладутся с запасом. После того как клей схватится, излишки нужно будет отрезать. Делается это с помощью пилки с часто торчащими зубцами.
9. После полного просыхания клеевой смеси утеплитель необходимо закрепить дюбелями, сделав для них отверстия перфоратором. В кирпич они должны входить на девять сантиметров, в бетон — на пять, а в ячеистые блоки – на двенадцать сантиметров.
10. На один квадратный метр плиты должно быть использовано от шести до восьми дюбелей. Рядом с откосами дверей и окон креплений понадобится больше.
11. Располагать дюбели нужно будет от края плиты на расстоянии в двадцать сантиметров. Шляпки гвоздей над плоскостью пенопласта должны торчать не более чем на полтора миллиметра.

Во время утепления дома снаружи время от времени рекомендуется проверять перпендикулярность крепежа относительно стен.

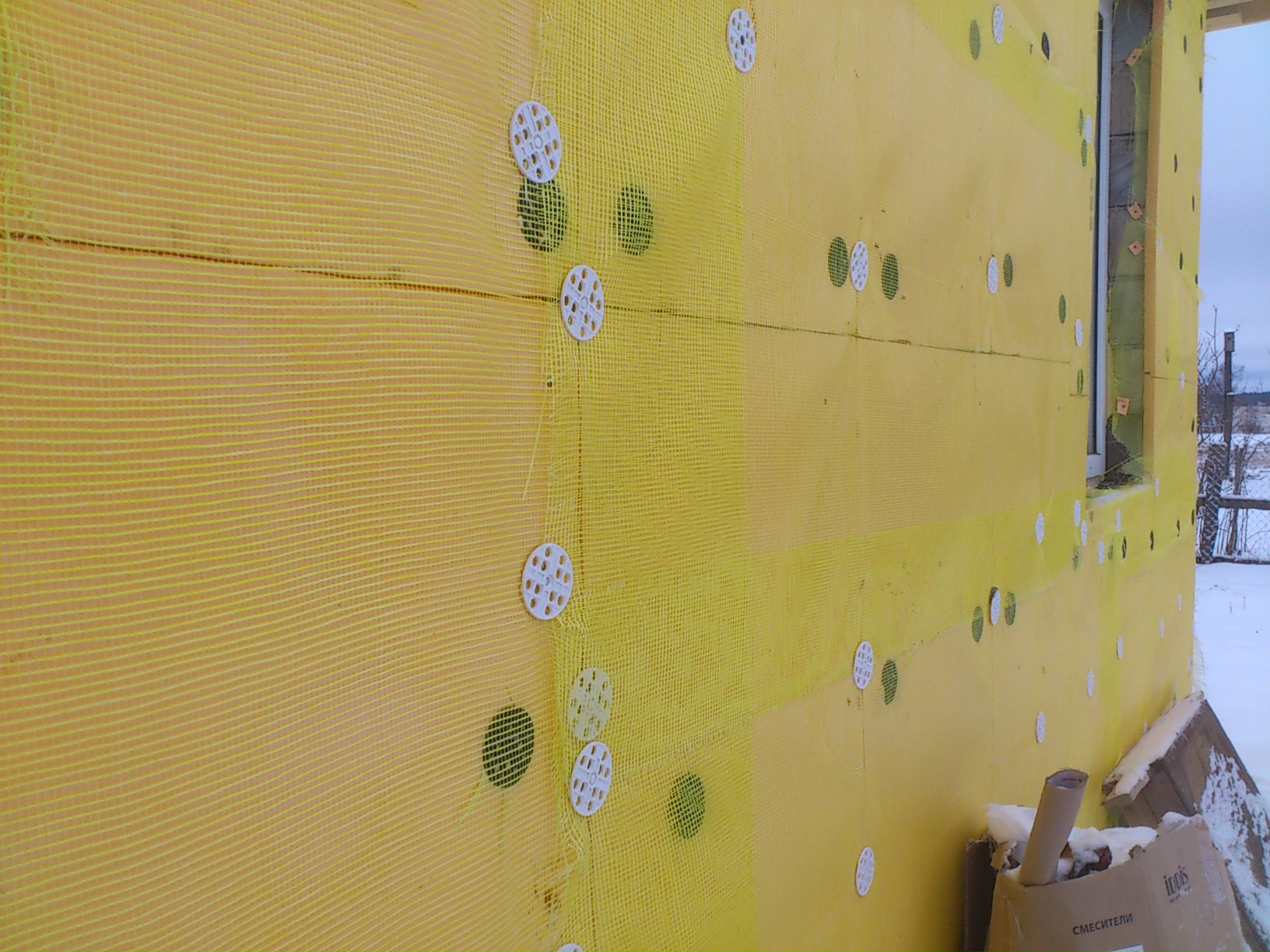

Крепление на пенополистирол армированной сетки

Для защиты пенопласта на его поверхность своими руками необходимо нанести штукатурку, в остове которой должна быть армированная сетка.

Правила крепления сетки своими руками:

1. Фиксируется армированная сетка с помощью специальной клеевой смеси. Нарезать материал следует таких размеров, чтобы полосы были немного длиннее высоты стен.
2. На материале должна быть нанесена красная полоса, которая показывает, сколько сетки можно уложить внахлест.
3. На поверхность пенопласта наносится клей толщиной в два миллиметра, на который крепится отрезанная полоса армированного материала.
4. Сетку нужно к поверхности прижать так, чтобы она «утонула» в клее.
5. Если материал начнет собираться в гармошку, то его следует выровнять при помощи шпателя.
6. Не дожидаясь просыхания клея, наносится еще один слой смеси, который должен полностью закрывать сетку.

Неровности поверхностей необходимо будет заделать с помощью шпаклевки. Для этого клей должен просохнуть примерно в течение суток. Если неровности получились большие, то понадобится нанести еще один слой клея.

Внимательно изучив инструкцию и посмотрев видео урок, можно понять, что в утеплении дома снаружи своими руками с помощью такого материала, как пенополистирол, ничего сложного нет. Достаточно будет приложить немного усилий и можно будет сэкономить как на оплате за коммунальные услуги, так и на строительных работах.

инструкция как обшить, видео и фото

Теплоизоляционный материал пеноплекс обладает достаточно высокими характеристиками и имеет ряд преимуществ перед многими другими теплоизоляторами, в результате чего получил в последнее время широкое распространение. Однако, его использование для наружного утепления жилья связано с некоторыми сложностями и имеет ряд важных нюансов.

Утепление наружных стен дома пеноплексом

Поэтому в данной статье я решил подробно рассказать вам, как правильно выполнить утепление дома снаружи пеноплексом и избежать при этом ошибок, которые зачастую допускают новички.

Несколько слов об экструдированном пенополистироле

Прежде чем приступить к технологии наружного утепления дома, рассмотрим что представляет собой пеноплекс. Сразу скажу, что правильней называть этот материал экструдированным пенополистиролом, так как «Пеноплэкс» – это название компании-производителя данного утеплителя.

Экструдированный пенополистирол изготавливается из обычного пенополистирола (пенопласта). В результате особой термической обработке он приобретает более высокие, а вместе с ними и свойства, влияющие на технологию монтажа и область применения материала.

К таким свойствам прежде всего относится:

• низкий уровень влагопоглощения;
• гладкая структура.

Пеноплекс имеет гладкую структуру

С одной стороны это позволяет использовать материал в неблагоприятных эксплуатационных условиях, в частности, его можно применять для утепления фасада. Но, с другой стороны пеноплекс имеет плохую адгезию. Поэтому он даже не является фасадным материалом, и тем более не предназначен для «мокрой» отделки.

Наиболее распространенная ошибка новичков заключается в том, что они при утеплении фасада работают с пеноплексом так же, как и с обычным пенополистиролом. «Помогают» в этом некоторые строительные ресурсы, для которых пишут статьи горе-специалисты. Результат такого подхода хорошо виден на фото ниже.

На фото – результат неправильного армирования пеноплекса

Однако, это не значит, что от утепления фасада «мокрым» способом с использованием пеноплекса придется отказаться. Технология, о которой я расскажу ниже, позволит выполнить надежную и долговечную отделку поверх этого утеплителя.

У новичков наверняка возникает вопрос, зачем использовать пеноплекс, если его можно заменить пенопластом, который стоит дешевле и обладает хорошей адгезией?

Дело в том, что экструдированный пенополистирол имеет несколько важных преимуществ перед пенопластом:

• обладает более высокой прочностью, соответственно, отделка фасада получается более прочной;
• является паропроницаемым материалом;
• теплопроводность ниже, чем у пенопласта.

Поэтому смысл использовать пеноплекс для «мокрой» отделки фасада есть. Что касается «сухого» утепления, которое применяется для навесного фасада, то каких-либо особенностей данная процедура практически не содержит.

Ниже я подробно расскажу, как выполнить утепление стен снаружи пеноплексом обоими способами.

Пример отделки дома по технологии «мокрый фасад»

Монтаж мокрого фасада

Прежде всего рассмотрим, как выполнить утепление пеноплексом по технологии «мокрый фасад», так как именно она вызывает больше всего вопросов и споров. Достоинством данной технологии является то, что ее можно использовать не только для теплоизоляции домов, но и квартир (для этого необходимо получить соответствующее разрешение).

Кроме того, данное решение позволяет придать строению респектабельный внешний вид. Единственное, отмечу, что по ряду причин эту технологию не стоит применять для теплоизоляции деревянных домов.

Процесс утепления состоит из нескольких этапов:

Порядок выполнения работ

Далее я ознакомлю вас со всеми нюансами работы на каждом из этих этапов.

Подготовка материалов

В первую очередь необходимо подготовить материалы. На данном этапе крайне важно правильно подобрать клей для пеноплекса. Я рекомендую использовать для этих целей специальную клей-пену, к примеру, FastFix от того же Пеноплэкс.

Клей пена FastFix от Пеноплэкс

Помимо клея также нужно подготовить другие некоторые материалы:

• клей Ceresit СТ83, которым будет выполняться оштукатуривание;
• стекловолоконная армировочная сетка для наружных работ;
• перфорированные уголки;
• фасадная декоративная штукатурка;
• фасадная краска;
• адгезионная грунтовка;
• грунтовка глубокого проникновения.

Толщина пеноплекса для утепления фасада должна составлять не менее 5 см. Но, желательно укладывать плиты в два слой, чтобы толщина утеплителя составляла 10 см.

После подготовки всех этих материалов можно приступать к работе.

Обработка поверхности стены грунтом

Подготовка стен

Итак, перед тем как обшить стены пеноплексом, необходимо их подготовить.

Данная работа осуществляется следующим образом:

1. демонтируйте со стен все элементы, которые могут помешать отделке – козырьки, антенны и т.д.;
2. далее необходимо обеспечить надежное основание, т.е. если вы заметите, к примеру, отслаивающиеся участки старой штукатурки, от них необходимо избавиться;
3. после этого протрите фасад влажной тряпкой или пропылесосьте, чтобы на поверхности не было пыли;
4. теперь поверхность стен нужно прогрунтовать фасадной грунтовкой глубокого проникновения. Выполнять эту работу удобней всего малярным валиком, так же можно воспользоваться кистью.

Грунт необходимо наносить равномерным тонким слоем. После просыхания стен процедуру обязательно повторите.

На этом процесс подготовки завершен.

Установка стартового профиля

Приклеивание пеноплекса

Теперь можно приступать к оклеиванию фасада пеноплексом.

Инструкция по выполнению этой работы выглядит так:

1. в первую очередь желательно закрепить снизу по периметру фасада стартовый профиль, который позволит выровнять нижний ряд утеплителя. Монтаж профиля осуществляется при помощи дюбель гвоздей. При этом крайне важно правильно расположить профиль, поэтому в процессе работы используйте уровень;

Нанесение клей-пены на пеноплекс

2. после этого клей-пена наносится на пеноплекс по периметру и центру плиты, как показано на фото выше. Причем, по центру желательно нанести даже несколько полосок пены;
3. теперь нужно приклеить плиту к стене. Работа начинается от угла – вставьте плиту в направляющий профиль и слегка придавите к стене. Положение утеплителя обязательно проверьте уровнем;
4. далее по такому принципу приклеивается весь первый ряд. Старайтесь располагать плиты как можно плотней друг к другу, чтобы не было щелей;
5. затем наклеивается второй ряд. Его необходимо монтировать со смещением, т.е. в шахматном порядке, и с перевязкой углов;

Пример расположения дюбелей

6. после того, как все стены будут оклеены утеплителем снизу доверху, необходимо выполнить монтаж пеноплекса на откосы. Для этого нарежьте плиты на панели нужной ширины и оклейте ими проемы окон и дверей;
7. теперь необходимо дополнительно зафиксировать плиты экструдированного пенополистирола специальными дюбелями, которые в народе получили название «зонтики» или «грибки». Для монтажа дюбеля необходимо просверлить отверстие в стене прямо сквозь утеплитель. Отверстие должно соответствовать дюбелю по диаметру, длина при этом должна быть на 5-10 мм больше.

Что касается расположения дюбелей, то желательно их устанавливать в углах на стыках, чтобы одна шляпка фиксировала сразу несколько плит, кроме того один-два дюбеля следует располагать по центру. Имейте в виду, что шляпки должны быть утоплены.

Что касается откосов, то фиксировать их дюбелями не нужно.

Для полноценного наружного утепления дома желательно выполнить теплоизоляцию фундамента. Технология достаточно простая – фундамент раскапывается, очищается от грязи, затем оклеивается пеноплексом (можно клеить на мостику), после чего закапывается.

На этом процесс оклейки фасада завершен.

Обработать пеноплекс можно игольчатым валиком

Подготовка поверхности

Теперь крайне важно своими руками правильно подготовить поверхность экструдированного пенополистирола к дальнейшей отделке.

Данная операция выполняется следующим образом:

1. в первую очередь необходимо сделать поверхность пеноплекса шершавой. Для этого потрите его металлической щеткой, фуганком с наждачкой или специальной теркой по пенопласту. Также можно обработать поверхность игольчатым валиком;
2. после того как поверхность утеплителя станет шероховатой, фасад следует обработать адгезионной грунтовкой, которая наносится по описанной выше схеме;

Запенивание щелей между плитами

3. затем надо заполнить щели между плитами той же пеной, которой пеноплекс приклеивался к стене;
4. далее на все наружные углы, в том числе и откосы, надо наклеить перфорированные алюминиевые уголки, воспользовавшись клеем Ceresit СТ 83 или его аналогом. В процессе установки уголков обязательно используйте уровень, чтобы углы получились строго горизонтальными или вертикальными.

После такой подготовки можно приступать к армированию.

Армирование пеноплекса

Армирование

Отделка пеноплекса снаружи начинается с армирования, которое осуществляется по такой схеме:

1. начните армирование с откосов. Для этого вначале нарежьте сетку по размерам откосов, чтобы она располагалась с заворотом на углы;
2. разведите в воде клей Ceresit СТ 83;
3. затем нанесите на откос клей толщиной 4-5 мм;
4. по обработанной клеем поверхности проведите зубчатым шпателем;
5. затем к откосу следует приложить сетку и провести по ее поверхности шпателем. В результате полотно должно полностью погрузиться в клей;
6. по такой же схеме армируются и стены фасада. Не забывайте, что полотна должна перекрывать друг друга на 10 см;
7. после просыхания поверхности нанесите еще один слой клея, стараясь при этом максимально выровнять стены.

На этом армирование поверхности завершено.

Нанесение декоративной отделки

Декоративная отделка

Теперь можно приступать к декоративной отделке, которая осуществляется следующим образом:

1. обработайте фасад грунтовкой по описанной выше схеме;
2. далее поверхность покрывается декоративной штукатуркой. Состав разводится в воде по инструкции на упаковке и наносится ровным тонким слоем;

Затирание декоративной штукатурки

3. спустя 5-7 минут, когда декоративная штукатурка начнет схватываться, ее поверхность затирается штукатурной малкой. Для этого следует совершать возвратно-поступательные или круговые движения;
4. после высыхания декоративной штукатурки фасад необходимо покрасить, воспользовавшись малярным валиком. Напомню, что краска наносится в два слоя. Чтобы покрытие смотрелось аккуратно, каждый слой нужно наносить равномерно и без потеков.

Вот, собственно, и все нюансы монтажа мокрого фасада.

Схема устройства навесного фасада

Навесной фасад

Не менее распространенная технология утепления домов пеноплексом – это навесной фасад.

Она обладает некоторыми важными преимуществами перед «мокрым фасадом»:

• в процессе монтажа отсутствуют мокрые работы, поэтому заниматься утеплением можно в любое время года;
• имеется большой выбор фасадных отделочных материалов;
• отделка получается более прочной и долговечной.

Как уже было сказано выше, «мокрый фасад» с использованием пеноплекса не подходит для деревянных домов. Отсюда возникает вопрос – можно ли утеплять деревянный дом пеноплексом? Сразу скажу, что подобная отделка допускается, однако, она тоже имеет свои тонкости, с которыми ознакомимся ниже.

Технология обустройства навесного фасада также состоит из нескольких этапов:

Порядок монтажа навесного фасада

Подготовка материалов

Для утепления дома данным способом понадобятся такие материалы:

• деревянные рейки или металлические профили и кронштейны;
• пароизоляционная пленка;
• клей-пена;
• защитная пропитка для древесины;
• отделочный материал – вагонка, виниловый сайдинг или др.

Утепление межвенцового шва

Подготовка стен

Если стены дома выполнены из кирпича, блоков или других подобных материалов, подготовка осуществляется по описанной выше схеме.

Если же стены деревянные, построенные из бруса или бревна, подготовка выполняется так:

1. стены нужно протереть от пыли и грязи, после чего обработать защитной пропиткой;
2. затем необходимо утеплить межвенцовые щели, заполнив их любым подходящим теплоизоляционным материалом.

Теперь стены готовы к утеплению.

Монтаж каркаса и утепление стен

Выполнить каркас можно несколькими способами.

В качестве примера я расскажу как сделать конструкцию на кронштейнах:

1. в первую очередь нужно выполнить разметку расположения стоек в виде вертикальных линий. Оптимальное расстояние между ними составляет 50 см;
2. затем на обозначенных линиях крепятся к стене кронштейны также с шагом 50 см по вертикали. Для их фиксации можно использовать саморезы или дюбель-гвозди;

Пример крепления пеноплекса к стене

3. после этого обшиваем стены пеноплексом, который нанизывается на кронштейны, как на фото выше. Надо сказать, что использовать клей в данном случае не обязательно, единственное, желательно прихватить каждую плиту хотя бы одним дюбелем;
4. если выполняется утепление деревянного дома пеноплексом, заполнять щели пеной не нужно, так как это улучшит паропроницаемость утеплителя, которая важна для деревянных стен. Если же стены кирпичные или из другого материала, щели следует заполнить пеной;
5. если дом деревянный, поверхность утеплителя необходимо закрыть пароизоляционной пленкой, чтобы влага через щели на попадала на стены. Прихватить пароизоляцию можно дюбелями-зонтиками;

Готовый металлический каркас

6. далее в кронштейнах фиксируются металлические стойки или деревянные брусья. В процессе монтажа необходимо следить, чтобы все они были установлены в одной вертикальной плоскости.

На этом утепление и монтаж каркаса завершен. Надо сказать, что в случае утепления деревянного дома можно вначале обшить стены экструдированным пенополистиролом, после чего прикрепить к ним рейки обрешетки саморезами прямо через утеплитель.

Обшивка каркаса сайдингом

Отделка

Завершающим этапом является отделка, которая никаких особенностей не содержит, поэтому рассмотрим данную процедуру вкратце на примере монтажа винилового сайдинга:

1. по периметру дома устанавливается стартовый профиль в горизонтальном положении;
2. далее устанавливаются угловые профили на наружные и внутренние углы;
3. затем монтируется первый ряд винилового сайдинга, который снизу крючком соединяется с зацепом стартового профиля, а сверху крепится к каркасу саморезами;

Схема установки стартового профиля и уголков

4. второй ряд снизу цепляется за зацеп первого ряда, а сверху точно так же фиксируется саморезами. По такому принципу обшивается весь каркас;
5. перед установкой последнего ряда выполняется монтаж финишного профиля, после чего верхний ряд соединяется с предпоследним и заправляется в профиль;
6. в завершение работы осуществляется монтаж доборных элементов – откосов, отливов и т.д.

Примерно так же выполнятся обшивка каркаса и вагонкой, единственное, доски соединяются между собой при помощи замкового соединения шип/паз. Кроме того, угловые накладки устанавливаются после обшивки каркаса, а не до, как в случае с виниловым сайдингом и другими подобными материалами.

Вот, пожалуй, и вся информация относительно утепления дома пеноплексом, которой я хотел с вами поделиться.

Вывод

Несмотря на то, что пеноплекс не является фасадным теплоизоляционным материалом, им можно качественно утеплить стены даже «мокрым» способом. Однако, для этого необходимо соблюдать все тонкости этой работы, о которых я рассказал выше. В противном случае вы зря потратите время, деньги и собственные силы.

Рекомендую посмотреть видео в этой статье, в котором наглядно показано, как выполняется утепление фасада пеноплексом. Если же какие-либо ваши вопросы остались без ответа, смело задавайте вопросы в комментариях, и я обязательно вам отвечу.

Утепление стен снаружи пенополистиролом своими руками (видео)

Обновлено:

Сегодня мы поговорим с вами про утепление стен снаружи пенополистиролом своими руками и видео о данном процессе вы также сможете посмотреть на нашем сайте. Это популярное решение для утепления, которое обеспечивает желаемую эффективность и долговечность.

Содержание статьи

Что это?

На современном рынке стройматериалов представлено широкое разнообразие решений, которые отлично подходят для утепления внутри и снаружи зданий, для подвала, бани, мансарды, пр. Они отличаются между собой характеристиками, свойствами, сроками службы и нюансами применения.

Проводить утепление стен снаружи пенополистиролом мы можем благодаря компании Dow Chemical. Именно это предприятие впервые изготовило экструдированный пенополистирол.

Свое название пенополистирол, а именно экструдированный, материал получил за счет устройства для его изготовления и самого метода — экструдер и экструзия соответственно.

Отличить пенополистирол на фоне остальных утеплителей не составит труда.

• Пенополистирол выпускается в виде плит различного цвета;
• Поверхность утеплительного материала гладкая;
• При изломе внутренняя часть пенополистирола напоминает поролон.

Многие совершенно не видят разницу между экструдированным пенополистиролом и обычным пенопластом. Быть может, они просто не присматривались к ним.

Да, пенопласт также представлен в виде плит, но при изломе мы получаем гранулы. В данном случае мы говорим про вспененный пенополистирол, которые обладает совершенно другими свойствами и характеристиками.

Что самое приятное, несмотря на очевидные достоинства экструдированного пенополистирола, его цена примерно равна пенопласту. То есть мы говорим про достаточно доступный и эффективный фасадный утеплитель.

Что использовать?

Как только пенополистирол вышел в свет, его начали использовать в качестве утеплителя для кирпичных, бетонных домов, подвалов, бытовок и прочих поверхностей и сооружений. Но правила правильного применения разрабатывались постепенно. Специалисты учитывали ошибки и недочеты, что позволило прийти к соответствующим заключениям.

Если раньше отзывы о пенополистироле были не самые положительные, сегодня этот материал заслужено считается одним из лучших утеплителей для стен, подвала, цоколей и пр.

Но чтобы достичь максимальной эффективности, экструдированным пенополистиролом следует грамотно распорядиться своими руками.

1. Если допустить ошибки на этапах утепления, фасады могут быстро разрушиться. Виновником выступает одно из свойства пенополистирола — полная пароизоляция.
2. Для работы с фасадами и их утеплением применяют только пазированный пенополистирол. Он имеет специальную маркировку — ПСБ 25Ф.
3. Все остальные разновидности экструдированного пенополистирола подходят для утепления подвала, кровли, цоколя, пола, но никак не фасада.
4. Чтобы ПСБ 25Ф показал себя с лучшей стороны, требуется обязательная гидроизоляция.
5. Особенность такого пенополистирола заключается в том, что он способен отводить от стен влагу. За счет этого не создаются благоприятные условия для роста и развития плесени, грибка.
6. Если влага останется запертой под утеплителем, фасад постепенно начнет разрушаться.

Для каких фасадов пенополистирол служит

Выбор теплоизоляционного материала во многом зависит от того, из чего именно построено здание. Не каждый теплоизолятор подойдет для того или иного дома, подвала, сооружения.

Экструдированным пенополистиролом рекомендуется утеплять бетонные, кирпичные стены. При этом дома из бруса для данного материала подходят не самым лучшим образом. Деревянные конструкции следует доверять минеральной вате.

Плюс есть еще одно важное уточнение, касающееся применения пенополистирола. Этот утеплитель обязательно должен иметь антипиреновую обработку. Обусловлено такое требованием горючестью материала.

Процесс утепления

Задумавшись над утеплением стен снаружи пенополистиролом своими руками видео уроки помогут ответить на многие вопросы. Утепление кирпичных стен снаружи имеет большое значение для эффективности и длительности эксплуатации самого дома. Если изучить видео и почитать рекомендации специалистов, выполнить утепление своими руками окажется не так сложно, как вам могло показаться на первый взгляд.

Определившись с тем, что в качестве утеплителя фасада и подвала вашего дома будет использовать именно пенополистирол, можно приступать к работе. Многие компании, изготавливающие утеплители, сегодня продают не только сам пенополистирол, но и сопутствующие материалы и изделия для его монтажа. Потому рекомендуем закупаться именно у таких производителей.

1. Подготовка. Поверхность кирпичных, бетонных, прочих стен должна быть предварительно подготовлена. Для этого удалите весь мусор, снимите своими руками отстающие участки штукатурки, краски. Убедитесь, что на кирпичных блоках отсутствуют повреждения, швы в отличном состоянии. Если фасаду требуется мелкий ремонт, непременно его проведите. Наружный декоративный слой порой приходится снимать полностью и менять его на новый. Хотя это только прибавит вашему дому внешней привлекательности.
2. Грунтовка перед утеплителем. Грунтование является один из этапов подготовки, но мы его специально выделим в отдельный шаг. Грунтовка имеет огромное значение с точки зрения достижения оптимальной эффективности утепления. Используйте грунтовочные составы глубокого проникновения. Нанести их своими руками не составит труда.
3. Подвесы для утеплителя. Идеальные стены не должны иметь неровностей, но при этом являются абсолютно ровными. Но на практике получить такой результат крайне сложно. Потому вам придется установить подвесы, выполнить выравнивание стен и дождаться полного высыхания выравнивающего состава.
4. Монтаж листов утеплителя. Установка пенополистирола осуществляется на специальный клей. Преимущественно клеящие составы разных производителей, предназначенные для этого утеплителя, имеют одинаковый принцип применения. Вам необходимо приготовить небольшую порцию клея и сразу ее использовать. Уже через час состав пересохнет и станет непригодным для дальнейшего использования. Клей наносится на всю поверхность листа своими руками, либо на пять точек — по краям и в центре. Старайтесь покрыть как можно большую площадь утеплителя.
5. Листы утеплителя. Предварительные замеры, выполненные своими руками, позволят определить, сколько листов вам потребуется для утепления подвала, фасада и прочих выбранных поверхностей. При необходимости, выполните нарезку для установки в труднодоступные места. Рекомендуется выбирать шероховатые панели, либо своими руками делать их таковыми. Так существенно увеличивается показатель адгезии между пенополистиролом и клеем.
6. Вязка утеплителей. Утеплительные листы пенополистирола обязательно крепят по принципу шахматной доски. Потому каждый четный ряд начинайте с разрезанного на две части утеплителя.
7. Зазоры между утеплителем. Если зазоров избежать не удалось, заливайте в это пространство жидкий пенопласт или вставляйте кусочки пенополистирола. Все равно какие-то отходы у вас будут.
8. Механическая фиксация. Один только клей с нагрузками ветра справиться не сможет, потому ему необходимо помощью дюбелями с зонтиками. На каждый лист утеплителя приходится около 5 таких дюбелей. Не забудьте после монтажа обработать каждый зонтик с помощью клея.
9. Армирование. Для этого применяют жесткую и мягкую стеклосетку. С помощью жесткой сетки укрепляют сами стены, а мягкое армирование потребуется для углов. Плюс углы желательно дополнить профильным уголком.
10. Штукатурка. Теперь вам остается выполнить штукатурку своими руками. Лучше всего зарекомендовала себя полимерная штукатурная смесь. Но выбор за вами.

Экструдированный пенополистирол — это высококачественный утеплитель, обладающий широким перечнем преимуществ и положительных свойств. Выбор в его пользу оправдан.

Как пеноплексом утеплить своими руками дом снаружи: популярные технологии ремонтных работ

Пеноплекс — современный, недорогой и высококачественный теплоизолирующий материал, использование которого позволяет сократить теплопотери в зимнее время года, обеспечивая комфортное и уютное проживание в частном доме. Можно утеплить дом снаружи пеноплексом своими руками. Подобная работа не представляет особой сложности, поэтому с ее выполнением справится каждый домовладелец.

Описание материала

Пеноплекс — это популярный недорогой теплоизолятор, который отличается экологичностью, простотой монтажа, низкой теплопроводностью и с одинаковым успехом может использоваться для внутренней и внешней теплоизоляции частного дома. Его применяют для обустройства кровли, утепления перекрытий, фундамента и стен дома.

Отличные показатели экологичности материала позволяют использовать его для наружных и внутренних работ. Пеноплекс отличается механической прочностью, долговечностью и устойчивостью к воздействию огня. Он не впитывает влагу и длительное время сохраняет свою эффективность.

К преимуществам пеноплекса можно отнести следующее:

• Отличная долговечность.
• Паропроницаемость.
• Износоустойчивость.
• Высокая механическая прочность.
• Низкое водопоглощение.
• Энергоэффективность.
• Малый вес.
• Простота работы с материалом.
• Отличная звукоизоляция помещения.

Благодаря применению специальных реагентов и добавок пеноплекс устойчив к поражению грызунами, не подвержен гниению, этот материал не горит и отличается экологической безопасностью.

Используемые для работы инструменты

Технология утепление стен пеноплексом снаружи не представляет какой-либо сложности, поэтому всю работу вполне по силам провести самостоятельно, сэкономив на обращении к профессиональным строителям.

Для выполнения такой работы потребуется следующее:

• Качественный пеноплекс.
• Клей пена или клей из ССС (сухая строительная смесь).
• Дюбеля по 6 штук на каждую плиту.
• Зубчатые и игольчатые шпатели.
• Наждачка или игольчатый валик.
• Перфоратор.
• Ножовка с мелкими зубьями и стальной нож.
• Дрель или шуруповёрт.
• Стартовая планка.
• Армирующая сетка.
• Грунтовка.
• Материал для финишной обработки.

Этапы утепления дома

В каждом конкретном случае технология работ будет отличаться в зависимости от базового стенового материала и выбранного домовладельцем финишного декоративного покрытия. Проще всего выполнить штукатурное утепление стен снаружи пеноплексом или обустроить вентилируемый фасад дома.

Штукатурная система утепления

Штукатурное утепление дома снаружи пеноплексом может выполняться с блочными, кирпичными и деревянными стенами, а в качестве декоративного покрытия может использоваться простая или фигурная штукатурка. Преимуществом данной технологии является ее простота, а также возможность придать строению привлекательный внешний вид.

Штукатурное утепление стен дома подразумевает выполнение следующих работ:

• Подготовка поверхности.
• Установка стартовой планки.
• Крепление утеплителя.
• Обрезка угловых плит пеноплекса.
• Усиление внутренних и наружных углов у проемов.
• Монтаж армирующей сетки.
• Финишная отделка.

Правильности подготовки стен дома к утеплению следует уделить должное внимание, так как во многом от этого зависит долговечность используемого изолятора. Если фасад дома оштукатурен, необходимо определить места отслоения штукатурки и провести ремонт проблемных участков. Стену обрабатывают грунтом, который повышает адгезию и укрепляет базовое основание.

Стартовую планку крепят дюбелями приблизительно на 2 сантиметра ниже рассчитанной горизонтальной линии стыка стены и фундамента. Горизонтальность установленной по всему периметру дома стартовой планки необходимо проверить строительным уровнем.

Далее, приступают к приготовлению клея, который необходимо развести в воде в полном соответствии с имеющейся к нему инструкции. Также можно использовать клей-пену, которую наносят непосредственно из баллончика или с помощью пистолета-распылителя.

Плиты наклеивают вразбежку по периметру здания. Следующий ряд необходимо начинать со смещением, чтобы предотвратить схождение в одном углу четырех плит. Швы между плитами необходимо заделать герметиком или монтажной пеной.

После высыхания клея необходимо дополнительно закрепить плиты дюбелями с пластиковыми головками тарельчатого типа. Использовать обычные металлические дюбеля для такой работы не рекомендуется, так как это приводит к образованию мостиков холода. Отверстие для дюбелей засверливают перфоратором, после чего с помощью шуруповерта завинчивают крепеж, прочно фиксируя листы пеноплекса на стенах дома.

Все углы, проемы и проблемные участки следует дополнительно укрепить полосками сетки, для чего используют цинковые уголки или специальный клей для пластика.

Технология вентилируемый фасад

Технология утепления дома пеноплексом с вентилируемым фасадом подразумевает обустройство каркаса из оцинкованного профиля или древесины с последующим креплением пеноплекса внутри выполненной обрешётки.

Этапы работы:

• Подготовка основания.
• Обустройство каркаса.
• Крепление утеплителя на клей и дюбеля.
• Установка ветро- и влагозащитной мембраны.
• Монтаж навесного фасада.

К преимуществам этой технологии относится уменьшение количества мокрых процессов, что позволяет упростить данную работу, обеспечив отличное качество теплоизоляции стен дома. Недостаток — это необходимость использования дорогостоящей влаго- и ветрозащитной мембраны, что приводит к некоторому увеличению сметной стоимости ремонтных работ.

Подготовка основания стен дома выполняется аналогично мокрому способу. Каркас выполняют из древесины с сечением 40 на 100 миллиметров. Обрешетку необходимо выполнять соответственно размерам имеющихся листов пеноплекса. Используемый утеплитель должен плотно входить в каркас, после чего изолятор дополнительно фиксируется на клей. После затвердевания клея листы материала закрепляют дюбелями, а поверх бруса с помощью строительного степлера фиксируют паро и гидроизоляционную мембрану.

Сверху на выполненную теплоизоляцию можно смонтировать навесной фасад, который выполняется из панельного и реечного материала. Наибольшей популярностью пользуются: вагонка, блок-хаус и сайдинг. Технология утепления вентилируемого фасада гарантирует домовладельцам максимально широкие возможности по изменению облика здания с использованием различных материалов.

Наружное утепление пеноплексом не представляет особой сложности, поэтому каждый домовладелец сможет справиться с этой работой самостоятельно. Этот недорогой, прочный и экологичный материал подходит для дачных строений или полноценных загородных коттеджей. Соблюдая технологию работы с утеплителем, можно выполнить качественный и долговечный ремонт дома.

Правильное утепление стен дома снаружи своими руками

Как только мы решаем утеплить дом, в голове у нас появляется огромная куча вопросов:

• Чем утеплять стены?
• Как утеплять стены?
• Как лучше утеплить, снаружи или изнутри?
• А станет ли дома теплее, и не выброшу ли я деньги на ветер?

В этой статье я попробую как можно подробнее ответить на все эти вопросы, а так же расскажу о популярных на сегодняшний день материалах для утепления.

Как правильно утеплять стены дома, снаружи или изнутри

Попробуйте спросить у любого строителя, как лучше утеплить стены дома, снаружи или изнутри? Ответ будет очевиден. Все знают, что утеплять стены необходимо снаружи, а к теплоизоляции стен изнутри прибегать только в крайних случаях. Но в тоже время, не все знают, почему так нежелательна теплоизоляция стен изнутри дома.

Давайте попробуем разобраться. На схеме показаны три состояния стены дома, с утеплителем снаружи, изнутри и вообще без утеплителя:

Если говорить обычным человеческим языком, то точка росы это место, где водяные пары превращаются в воду, создавая тем самым конденсат.

Если смотреть на схему, то видно, что левее точки росы располагается положительная температура, а правее – отрицательная.

При утеплении изнутри:

1. Стена остается незащищена домашним теплом, так как теплобарьер из утеплителя не будет пропускать его в стену. Таким образом, она в зимний период будет в значительной степени подвержена морозу, постоянной влаге, а высыхать успевать не будет, так как теплу, оберегающим стену ранее, мы изнутри преградили путь утеплителем.
2. В месте точки росы, собирается конденсат (водяные пары воздуха преобразуются в капельки воды), эта точка будет максимально приближена к помещению, а это означает, что образование влаги в этом месте будет максимальным. Как уже говорилось, естественному высыханию стены будет мешать утеплитель изнутри.
3. Постоянное образование конденсата, без естественного высыхания, может привести к появлению на стене различного рода грибков и плесени. Не утешайте себя тем, что грибок за утеплителем и ничего страшного не произойдет. Плесень и различного рода зелено-черные образования на стене, пагубно влияют не только на внешний вид, но и на здоровье жильцов такого дома.
4. Если вы посмотрите на схему, то на ней видно, что даже без утепления, на стене с внутренней стороны будет меньше влаги, чем с утеплением изнутри.

При утеплении снаружи:

1. Со стороны улицы стена защищена утеплителем от холода, а учитывая технологию утепления, и от влаги, а со стороны помещения – домашним теплом, которое достаточно прогревает стену и даже в случаях различного рода конденсатов и впитывания влаги стеной, будет способствовать скорому ее высыханию.
2. Точку росы мы уводим от помещения в сторону улицы, а это означает и то, что конденсат мы уводим так же от помещения подальше.
3. Утепление снаружи позволит в значительной степени сохранить тепло и уют в Вашем доме.

Я думаю, теперь всем стало понятно, почему все открещиваются от утепления стен дома изнутри, а все чаще и чаще прибегают к утеплению снаружи. А теплоизолировать стены со стороны помещения, необходимо только в том случае, если другого выхода нет.

Как правильно утеплять стены пенополистиролом и экструдированным пенополистиролом (ЭППС) снаружи

Про утепление стен пенополистиролом я подробно описал в одной из предыдущих статей. Здесь же упомяну некоторые основные моменты.

Подготовка стены к монтажу утеплителя

Первое, что необходимо сделать, перед тем как утеплять стены пенополистиролом или ЭППС, это очистить стены дома снаружи от грязи, пыли и, что не маловажно, подровнять их. После этого их необходимо загрунтовать, если вы будете использовать для монтажа утеплителя клей.

Если на стене будут значительные ямы, которые клеем выровнять вы не сможете, то после монтажа утеплителя, между плитой пенополистирола и стеной может остаться пустота. А это крайне не желательно, потому что даже легкий удар или толчок по утеплителю в то место, где ямка, может деформировать его или сломать.
Если в процессе утепления попадется небольшой бугорок, вам будет сложно приклеить лист пенополистирола в том месте плотно к стене.

Монтаж пенополистирола и ЭППС на стену

Пенополистирол, как правило, к стене приклеивается на специальный клей для пенополистирольных плит, а иногда — на специальные «грибки».

В случае утепления экструдированного пенополистирола (ЭППС), необходимо поверхность, на которую будет наноситься клей сделать шершавой. С пенопластом таких проблем нет, клей хорошо склеивает его и без дополнительной обработки, а ЭППС – с более гладкой поверхностью, поэтому необходимо его обработать.

Очень часто, для усиления, пенополистирол крепят одновременно и на клей и на «грибки», что является наиболее надежным и правильным решением.

После монтажа утеплителя, как правило, стены снаружи штукатурятся, либо обкладываются облицовочным кирпичом.

Утепление пенополистиролом с помощью деревянных реек

Существует еще один вид монтажа пенополистирольных плит – с помощью каркаса из реек или другого подходящего материала.

К стене монтируются рейки, толщина которых не должна быть меньше толщины утеплителя, а еще лучше, чтоб она была больше, для создания проветриваемого пространства между пенополистиролом и облицовкой. Расстояние между рейками выбирается таким, чтобы пенополистирольные плиты плотно вставлялись между ними, не выпадая.

Такой вид монтажа приемлем в случае, если вы не будете штукатурить либо облицовывать стены кирпичом, а обошьете их сайдингом, например. В этом случае рейки станут так же основой для крепления облицовочных материалов.

Как правильно утеплять стены снаружи минеральной ватой

Еще одним популярными утеплителями для стен дома являются минераловатные утеплители.

Утепление стен минеральной ватой отличается от утепления стен пенополистирольными плитами, в первую очередь из-за характеристик самих утеплителей.

Минеральная вата, в отличие, от пенополистирола, не достаточно жесткий утеплитель, поэтому монтаж минеральных ват осуществляется, как правило, каркасным методом. Но если ватный утеплитель достаточной плотности, то и монтажом на клей строители тоже не брезгуют.

Сооружается каркас из реек или небольших брусков, и между ними прокладывается или раскатывается минеральная вата.

Если стена бетонная или кирпичная, к стене бруски крепятся с помощью дюбель-гвоздей. Ну а если стена дома деревянная — то саморезами.
Дополнительно можно закрепить минеральную вату «грибками», чтоб она не скатывалась вниз.

Так как ватные утеплители очень хорошо впитывают влагу, необходимо будет предусмотреть гидроизоляцию поверх утеплителя. Без этого, минеральная вата впитает в себя влагу с улицы и об эффекте утепления можно забыть.

Так же желательно соорудить, более или менее надежную защиту от различных грызунов, по краям стены установив металлические планки.

При облицовке стен снаружи кирпичом, утеплитель закладывается между основной стеной и облицовочной, при этом эти две стены связываются специальными связками, которые протыкают минеральную вату и одновременно удерживают ее внутри стены, не давая в будущем скатиться вниз.

Утепление стен снаружи пенополиуретаном (ППУ)

Это самый современный вид утепления, но и один из самых дорогих. Достоинств у утепления стен пенополиуретаном множество:

• после нанесения расширяется, заполняя все впадинки, щели и т.д.
• при определенной плотности паропропускаемость очень мала, что исключает дополнительную пароизоляцию
• имеет хорошую адгезию, т.е. хорошо прилипает к стене
• после затвердевания имеет хорошую механическую прочность
• хорошие тепло- и шумоизолирующие свойства

Конечно, есть у любой монетки есть две стороны, так и здесь, недостатков тоже хватает:

• пенополиуретан с низкой плотностью, имеет хорошую паропроницаемость, что необходимо учитывать при утеплении.
• низкая пожароустойчивость
• недешевый материал
• напыление рекомендуется наносить профессионалами, что практически исключает утепление своими руками
• старение пенополиуретана со временем, с ухудшением теплоизолирующих свойств

Утепление стен дома снаружи пенополиуретаном лучше доверить профессиональным работникам с применением средств индивидуальной защиты, так как в процессе напыления выделяются опасные ядовитые вещества.

EPS, XPS и GPS Сравнение различных типов изоляции

Цель утепления проста: сделать дом более комфортным и энергоэффективным. Но с таким количеством продуктов, доступных сегодня на рынке, как узнать, какой из них подходит для вашего конкретного проекта? В этой статье обсуждаются EPS, XPS и GPS.

Существует множество способов изоляции, включая изоляцию из жесткого пенопласта, изоляцию из распыляемой пены, изоляцию из стекловолокна, изоляцию из выдувной целлюлозы и многое другое.Вот типичные области применения каждого типа изоляции:

• Жесткая пена — Наружные стены домов и ниже уровня земли.

• Пена для распыления — Распыляется в полость стены, обычно в новостройках перед гипсокартоном.

• Стеклоткань — Закатывается в полость стены между стойками, как правило, в новостройках.

• Выдувание из целлюлозы — популярно в проектах реконструкции; в стене прорезаются отверстия для заполнения полости утеплителем, либо он напыляется на чердак.

Хотя добавление теплоизоляции в дом может снизить передачу звука и создать более тихий интерьер, изоляция из жесткого пенопласта не предназначена для гашения звука. Изоляционные материалы с открытыми порами лучше подходят для снижения передачи звука, а изоляция с закрытыми порами лучше обеспечивает изоляционные свойства. Видео ниже объясняет основные различия между EPS, XPS и GPS.

В этой статье мы сосредоточимся на изоляции из жесткого пенопласта для использования внутри стен, сравнивая три популярных типа:

• Пенополистирол (EPS)

• Экструдированный полистирол (XPS)

• Графитовый полистирол (GPS)

Что такое EPS?

, более известная как EPS, представляет собой изоляцию с закрытыми ячейками, которая используется с 1950-х годов.EPS на 98% состоит из захваченного воздуха и всего на 2% из пластика, что делает его эффективным изолятором с небольшим количеством сырья.

Пенополистирол очень универсален, потому что его можно формовать и разрезать на различные формы. Самая распространенная форма для реконструкции и нового строительства — плоская плита, но контурный EPS также стал популярным в изолированном виниловом сайдинге. Профилированный пенополистирол не только служит изоляцией, но и обеспечивает повышенную прочность и ударопрочность сайдинга.Щелкните здесь, чтобы узнать больше об изоляционном виниловом сайдинге с изоляцией из пенополистирола>

Как производится EPS?

EPS начинается с крошечных шариков полистирола, которые выглядят как крупинки соли. Бусины отправляют в форму и с помощью пара и пентана увеличивают во много раз своего первоначального размера, пока полностью не заполнят пространство. Хотя EPS обычно имеет белый цвет, он может содержать такие добавки, как красители или средства защиты от вредителей.

Если форма имеет форму конечного продукта, то деталь удаляется из машины, и процесс завершается.Чаще всего из бусин формуют большой прямоугольный блок, а затем вырезают окончательную форму с помощью горячей проволоки.

Оттуда изоляция из пенополистирола упаковывается и отправляется или отправляется через другую машину, которая приклеивает облицовочные материалы из пластиковой пленки к пенопласту. В зависимости от конкретной используемой пленки она может обеспечивать повышенную жесткость, отражающие свойства, печатные монтажные линии и многое другое. Большинство производителей изоляционных материалов из пенополистирола печатают на пленке свою торговую марку и важную информацию о продукте.

Каковы основные особенности EPS?

При любой изоляции энергоэффективность является главной характеристикой. Энергоэффективность изоляционных материалов измеряется в «R-значении» или сопротивлении тепловому потоку. Чем выше значение r, тем выше изолирующая способность. Изоляция из пенополистирола имеет среднее значение r 3,6 на дюйм . Когда применяются определенные типы пластиковых облицовочных материалов, композитный продукт может иметь значение r до 3,8 на один дюйм

Помимо обеспечения энергоэффективности, EPS без облицовочной пленки имеет рейтинг химической стойкости до 5.0 . Рейтинг химической стойкости — это мера способности продукта пропускать водяной пар.

Средняя семья из четырех человек производит от 4 до 6 галлонов водяного пара внутри каждый день. Продукты с более высоким рейтингом проницаемости позволяют этому пару выходить наружу, исключая возможность повреждения из-за влаги. Нажмите здесь, чтобы узнать больше о воздухопроницаемости в доме и рейтингах химической завивки>

Когда дело доходит до стоимости, пенополистирол обычно имеет самую низкую цену из трех типов изоляции, описанных в этой статье.

Сводка данных EPS:

• Тип ячейки: Закрытый
• R-value : 3,6 на дюйм, 3,8 с пленкой
• Пермский рейтинг : до 5,0
• Стоимость : 9–13 долларов (цены зависят от характеристик продукта)

Что такое XPS?

, называемый XPS, представляет собой изоляционный материал с закрытыми ячейками, обычно используемый при реконструкции и новом строительстве.Из-за производственного процесса изоляция XPS обычно доступна только в виде квадратных или прямоугольных плит стандартных размеров. Бренды XPS обычно узнаваемы по цвету изоляции: синий от Dow, розовый от Owens Corning, зеленый от Kingspan и т. Д.

Как производится XPS?

XPS начинается с кристаллов полистирола в сочетании со специальными добавками и газообразователем. Материалы загружаются в экструдер, где они смешиваются и плавятся в густую жидкость.Жидкость обрабатывается через фильеру, расширяется в пену, ей придают форму, охлаждают и, наконец, обрезают.

Каковы основные особенности XPS?

Как и в случае с пенополистиролом, энергоэффективность является основной характеристикой изоляции XPS. Благодаря своим физическим свойствам XPS имеет более высокое значение r, чем EPS — 4,7 на дюйм.

В прошлом производители XPS могли заявлять значения r, близкие к 5,0 на дюйм. Однако было известно, что порообразователи, используемые в производственном процессе, со временем истощаются, снижая изоляционные свойства.Производители теперь сообщают о длительном термическом сопротивлении (LTTR) своих продуктов XPS, чтобы учесть снижение r-значения с течением времени.

XPS обеспечивает повышенную жесткость и жесткость, что делает его пригодным для использования на крышах, под землей, под перекрытием и в других областях.

Сводка данных XPS:

• Тип ячейки: Закрытый
• R-значение : 4,7 на дюйм
• Пермь Рейтинг : <1.От 0 до 1,5
• Стоимость : 15-20 долларов за штуку (цены зависят от технических характеристик продукта)

Что такое GPS?

Изоляция из графитового полистирола, или GPS, изготавливается из шариков Neopor, запатентованных и изготовленных BASF. Neopor придает изоляции GPS темно-серый цвет и более высокий коэффициент сопротивления теплопередаче, чем традиционные изоляционные материалы из пенополистирола.Щелкните здесь, чтобы узнать больше о Neopor.

Подобно пенополистиролу, GPS можно придать множество различных форм в процессе производства. Хотя GPS является относительно новым продуктом в Соединенных Штатах, за последние несколько десятилетий он стал ведущей формой изоляции в Европе.

Неопоровый графитовый полистирол: что это такое и как работает

Читать статью полностью >>

Как устроен GPS?

GPS производится так же, как изоляция из пенополистирола.Основное отличие — производство сырья Neopor. BASF, крупнейшая в мире химическая компания, наполняет структуру ячеек частицами графита, которые обеспечивают отражательную способность и характерный темно-серый цвет

Бусины Neopor помещают в форму и обрабатывают паром и пентаном до тех пор, пока они не увеличатся во много раз по сравнению с первоначальным размером и не заполнят пространство. Поскольку Neopor от природы имеет темно-серовато-черный цвет, цветные добавки обычно не используются.

После завершения процесса формования блоки изоляции подвергаются старению и нарезаются до окончательной формы с помощью горячей проволоки.На пенопласт также можно наклеить облицовочные материалы из пластиковой пленки, чтобы обеспечить большую жесткость, отражающие свойства, инструкции по установке и многое другое.

Поскольку процесс производства очень похож на EPS, некоторые производители производят и EPS, и GPS. Обычно для этого требуется дополнительное оборудование, чтобы избежать перекрестного загрязнения между двумя типами изоляции.

Каковы основные особенности GPS?

Ключевой особенностью изоляции GPS (Neopor) является значение r, равное 4.7 на дюйм, что достигается благодаря высокочистому графиту, внедренному в ячеистую структуру изоляции.

Традиционный пенополистирол обеспечивает экономию энергии за счет воздушных карманов в изоляции, которые замедляют движение теплого воздуха по направлению к холодному. Это то, что придает ему энергоэффективность.

Когда лучистое тепло проходит через изоляцию GPS, оно сотни раз отражается по пути благодаря частицам графита, значительно замедляя передачу тепла и делая изоляцию более энергоэффективной.Когда применяются определенные типы пластиковых облицовок, GPS может иметь значение r до 4,9 на один дюйм.

Помимо обеспечения энергоэффективности изоляция GPS без облицовочной пленки имеет рейтинг химической проницаемости до 5,0, в зависимости от плотности, при которой она производится. Рейтинг химической стойкости — это мера способности продукта пропускать водяной пар. Нажмите здесь, чтобы узнать больше о воздухопроницаемости для дома>

GPS дороже, чем EPS из-за повышенной экономии энергии, но обычно дешевле, чем изоляция XPS.

Сводка данных GPS:

• Тип ячейки: Закрытый
• R-value : 4,7 на дюйм, 4,9 с пленкой
• Пермский рейтинг : до 5,0
• Стоимость : 14–16 долларов за штуку (цены зависят от технических характеристик продукта)

В зависимости от вашего конкретного применения изоляция EPS, XPS или GPS может быть подходящей для вашего проекта.Стоимость, доступность и некоторые характеристики производительности могут повлиять на ваше решение. К счастью, независимо от того, какой продукт вы выберете, утепление дома всегда является отличным вложением.

Мы рекомендуем выбрать продукт, который обеспечит максимальную отдачу от ваших инвестиций. Если вы устанавливаете изоляцию под новой крышей или под перекрытием, XPS может быть эффективным решением. Если ваша изоляция необходима для боковых стен перед установкой сайдинга, мы рекомендуем использовать контурную изоляцию из EPS или GPS, которая не только добавляет изоляцию, но также обеспечивает долговечность и долговечность панели сайдинга.

Изоляция из жесткого пенопласта — прекрасное жилищное строительство

Некоторые строительные материалы были приняты многими строителями, как изоляция из жесткого пенопласта . Конечно, есть строители, которые избегают этого, но жесткий пенопласт можно использовать везде, от подвала до крыши — и эта универсальность позволяет использовать его во многих жилых проектах.

Существует три распространенных разновидности: полиизоцианурат , пенополистирол (EPS) и экструдированный полистирол (XPS).Еще одно относительно новое дополнение — фенольная пена , которая сейчас распространяется в США ирландским производителем Kingspan. Эти типы пенопласта имеют схожие, но несколько различающиеся области применения. R-значение EPS колеблется от примерно 3,6 до 4,2 на дюйм. XPS рассчитан на R-5 на дюйм. Полиизо имеет R-ценность от R-5,7 до R-6 (в холодную погоду он ниже). Kingspan заявляет о более высоких значениях R: R-6,2 на дюйм для образцов толщиной 1 дюйм и до R-8,2 на дюйм для образцов толщиной 3 дюйма.

При выборе одного из вариантов следует учитывать, будет ли пена контактировать с почвой, значение R, необходимое для сборки, которую вы проектируете, и беспокоитесь ли вы о потенциале глобального потепления вспенивающих агентов. использовал, чтобы сделать это.А если пена вам не по душе, вы найдете альтернативу жесткой минеральной вате и, в некоторых случаях, ДВП.

EPS и XPS подходят для подземных работ

Обычно пену используют снаружи стен фундамента или под плитами фундамента. В обоих случаях пена очень помогает замедлить теплопотери через бетон (который сам по себе практически не имеет термического сопротивления), и в обоих случаях пена находится в прямом контакте с грязью или гравием. Так что он промокнет.

Это то место, где вам не нужен полиизо, но подойдет XPS или большинство разновидностей EPS. Влага в почве не повредит пену и не погубит ее тепловые свойства. Но если вы указываете EPS, было бы разумно проконсультироваться с производителем, чтобы убедиться, что конкретный тип, который вы рассматриваете, подходит. Более плотные версии EPS лучше работают в этом приложении.

Еще одним фактором, который следует учитывать при использовании субплит, является прочность пенопласта на сжатие.Обычный тип XPS (например, пенополистирол Dow или пенопласт от Owens Corning) и пенополистирол типа IX рассчитан на давление 25 фунтов на квадратный дюйм. Если вам нужно что-то с более высокой прочностью на сжатие, доступен XPS с рейтингом psi 40, 60 и даже 100.

Майкл Мейнс, дизайнер жилых помещений, говорит, что даже пенополистирол типа II с прочностью на сжатие 15 фунтов на квадратный дюйм подходит для использования под плитой подвала. Тип IX лучше подходит для фундаментов, где он выдерживает нагрузки с верхних этажей.

Полиизо имеет проблемы с холодной погодой

Полиизоцианурат имеет более высокое значение R на дюйм, чем XPS или EPS — по крайней мере, когда на улице тепло.Но исследователи выяснили, что при температурах ниже 50ºF тепловые характеристики снижаются на . В холодный зимний день теплоизоляция может фактически работать с R-4,5 на дюйм, а не с R-6 на дюйм при более теплой погоде.

Проблема, похоже, связана с решением почти 20 лет назад переключить вспениватели с HCFC 141B на комбинацию CO 2 и пентана. Производительность старого полиизо не пострадала от холода, но новая версия пострадала.

Это не совсем понятная проблема, хотя у таких исследователей, как Джон Штраубе из Building Science Laboratories, есть некоторые теории.Ясно одно: производительность зависит от производителя.

Температурный дрейф — тенденция к снижению значения R со временем — еще одна проблема. Это происходит, когда газ в пузырьках жесткого пенопласта медленно выходит наружу и заменяется воздухом с более низким значением теплоизоляции. Проблема теплового дрейфа имеет давнюю историю с полиизо, но это также проблема для XPS. Изучая этот вопрос, старший редактор Мартин Холладей пришел к выводу, что R-значение XPS медленно снижается с R-5 на дюйм до чуть более R-4 на дюйм.

пенополистирола рады сообщить вам, что у их продуктов нет такой проблемы.

Проблема муравья

Существует еще один потенциальный фактор, который следует учитывать при использовании жесткого пенопласта в некоторых областях: муравьи-плотники. Один строитель, столкнувшийся с проблемой , говорит, что муравьи-плотники, кажется, гнездятся в пене, влажная она или сухая. Еще одна угроза — термиты.

Это может вызвать особую озабоченность, если у фундаментной стены используется жесткий пенопласт, обеспечивающий легкий доступ к дому для насекомых.EPS высокой плотности, производимый Atlas, под названием ThermalSTAR, содержит инсектицид, предназначенный для отпугивания термитов, но не специально разработанный для муравьев. Некоторые EPS обрабатывают боратом для отпугивания насекомых, но строители сообщают, что его не всегда легко найти.

Строительные нормы и правила в некоторых частях страны не допускают по этой причине пену снаружи фундаментных стен.

Воздействие на окружающую среду

Сплошной слой изоляции из жесткого пенопласта в стенах и крышах приводит к снижению энергопотребления, что несомненно является экологическим плюсом.Но кое-что, что не нравится некоторым строителям, — это высокий потенциал глобального потепления некоторых пенообразователей, используемых для изготовления пены.

Наихудшим нарушителем является XPS, в котором используется ГФУ с потенциалом глобального потепления примерно на 1300 выше, чем у углекислого газа. В конечном итоге ожидается, что отрасль перейдет к пенообразователю на основе гидрофторолефина (HFO) с ПГП около 1. Этот переход занимает больше времени, чем хотелось бы некоторым.

В других типах изоляции из жесткого пенопласта не используются пенообразователи на основе ГФУ, поэтому их потенциал глобального потепления намного ниже.

Еще одним фактором, влияющим на экологию, является бромированный антипирен — гексабромциклододекан (ГБЦД), который использовался в изоляции из пенополистирола и пенополистирола. К большинству полиизо добавляется галогенированный антипирен, называемый TCPP. Оба этих галогенированных антипирена несут риски для здоровья и окружающей среды .

В Северной Америке производители изоляции XPS и EPS перешли на новый антипирен, разработанный Dow Chemical, под названием Polymeric FR, который считается более безопасным для окружающей среды.Однако немецкие исследователи говорят, что химическое вещество может распадаться в присутствии тепла и солнечного света на химические вещества, которые могут нанести вред окружающей среде. Dow очень критически отнесся к отчету, и исследователи заявили, что необходимо провести дополнительную работу, чтобы полностью разобраться в проблеме.

Дополнительная информация об утеплении жесткой пеной

Выбор подходящей толщины наружной пены — Жесткая пена должна быть достаточно толстой, чтобы предотвратить образование конденсата на обшивке.

Изолируйте свой подвал — В этой серии видео из трех частей рассказывается об управлении водными ресурсами, герметизации воздуха и изоляции с помощью жесткого пенопласта.

Шесть проверенных способов строительства энергосберегающих стен — Независимо от того, строите ли вы новые дома или реконструируете, эти альтернативные методы каркаса позволят вам достичь R-40 или выше.

Energy-Smart Details — Получите лучшее представление о том, что делает дом с высокими эксплуатационными характеристиками.

Штукатурка поверх жесткого пенопласта

Вкладка «Соответствие» содержит информацию как о программе, так и о коде.Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Международный кодекс энергосбережения (IECC) и стандарт 90.1 ASHRAE — это коды и стандарты, на которые чаще всего ссылаются местные юрисдикции и программы сертификации зданий (например, U.S. LEED Совета по экологическому строительству) в отношении изоляции стен.

Непрозрачным стеновым конструкциям становится все труднее соответствовать предписывающим требованиям IECC без использования непрерывной внешней изоляции, даже если эти стены представляют собой жилые стены с деревянным каркасом.

Соответствующие директивные требования к изоляции непрозрачных стен можно найти в таблице C402.1.3 IECC.

Требования к изоляции для IECC 2015 года приведены в таблице 1 ниже.Обратите внимание, что первая цифра в рекомендациях для каркасных стен относится к изоляции полости, а вторая (обозначена ci) относится к непрерывной внешней изоляции.

Международный жилищный кодекс 2018 г. (IRC)

R703.7 Штукатурка фасадная (лепнина)

Укладка штукатурки должна соответствовать ASTM C926, ASTM C 1063 и положениям этого кодекса.R703.7 и R 703.2: Водостойкие паропроницаемые барьеры должны иметь характеристики, эквивалентные двум слоям бумаги класса D. Слои должны быть установлены независимо друг от друга, чтобы каждый слой представлял собой отдельную непрерывную плоскость. Устанавливайте горизонтально так, чтобы верхний слой перекрывал нижний слой на 2 или более дюймов, продолжая до верха стен. См. IRC R 703.7 для ознакомления с особыми требованиями к планке, штукатурке и водонепроницаемым барьерам.

Модернизация:

2009, 2012, 2015, 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в IRC 2021 года). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Какая изоляция лучше всего подходит для наружных стен?

Изоляция стен — важный элемент в вашем доме.

Он предотвращает сквозняки, неудобные помещения, образование конденсата в стенах, и это лишь некоторые из вещей, которые может помочь предотвратить хорошая изоляция.

Строите ли вы дом своей мечты, реконструируете ли вы свой нынешний дом или просто чувствуете, что изоляция, которая у вас сейчас, не режет его, вы всегда стремитесь найти лучшую изоляцию для наружных стен.

В существующих домах и домах новой постройки здесь, в RetroFoam, штат Мичиган, мы помогли тысячам домовладельцев в вашей ситуации.Мы можем помочь вашему новому или существующему дому оправдать ваши ожидания с помощью пенопласта.

Тот факт, что мы делаем только пену, не означает, что в этой статье мы не будем рассматривать все варианты изоляции, чтобы помочь вам определить, какой из них лучше всего подойдет для ваших наружных стен.

Варианты теплоизоляции наружных стен для новостроек или проектов реконструкции

Если вы строите свой новый дом или ваш нынешний дом находится в процессе реконструкции и выпотрошения, у вас есть варианты, потому что эти полости открыты.

Не волнуйтесь, если это не так, и ваши стены все еще целы, мы скоро узнаем, как это сделать.

Теперь, если полости в ваших наружных стенах открыты и обнажены, вот варианты изоляции, которые у вас есть.

Изоляция из стекловолокна

Стекловолокно — это изоляционный материал, состоящий из очень тонких стекловолокон.

Материал чаще всего встречается в домах в виде войлока или наполнителя. Стекловолокно также продается в виде жестких плит и изоляции каналов.

В качестве изолятора стекловолокно замедляет распространение тепла, холода и звука в конструкциях. Он делает это, удерживая карманы с воздухом.

Изоляция из пенопласта

— это жесткие изоляционные панели, изготовленные из полистирола, полиизоцианурата или полиуретана.

Чтобы материал можно было адаптировать к вашему проекту, панели из жесткого пенопласта продаются различной толщины, длины и облицовки. На рынке предлагается несколько изоляционных материалов из пенопласта, которые включают пароизоляцию из белой фольги с каждой стороны для предотвращения проникновения воды через него.

обеспечивает хорошее тепловое сопротивление и пониженную теплопроводность через такие части дома, как дерево и стальные стойки.

Мокрая изоляция из целлюлозы

Целлюлозная изоляция бывает разных форм, но когда дело доходит до открытых полостей стен, будет использоваться целлюлоза, нанесенная влажным способом.

Целлюлоза — это старейший утеплитель для дома, доступный сегодня на рынке. Он сделан из переработанных газет, а мелкие частицы подходят для большинства пространств.

В процессе нанесения к целлюлозе, нанесенной влажным способом, добавляется вода. Он обладает такими же термическими и звукоизоляционными свойствами, что и плотно упакованная целлюлоза.

Изоляция Nu-Wool

Nu-Wool — это целлюлозный утеплитель премиум-класса, который наносится либо мокрым способом, либо укладывается в войлок.

Войлоки Nu-Wool используются при новом строительстве или реконструкции, когда стены обнажены. Ватки сделаны из переработанных материалов на 70 процентов и смеси возобновляемых волокон.Рулоны и войлок плотно прилегают к полости стены и очень плотны.

Плотность войлока помогает приглушить звук в доме.

Фольгированная изоляция

Изоляция, облицованная фольгой, отлично предотвращает передачу тепла в дом или из дома в зависимости от времени года.

Изоляция, облицованная фольгой, обычно изготавливается из стекловолокна. Фольга на изоляции предназначена для снижения потерь тепла, а также работает как замедлитель пара.

Изоляция плафона и батта

Вспышка и изоляция из войлока представляет собой гибрид распыляемой пены с закрытыми порами и стекловолокна.

Это метод, при котором от 1 до 2 дюймов распыляемой пены с закрытыми порами наносят на полость стены, чтобы создать воздушное уплотнение с помощью стекловолоконного войлока, помещенного поверх него для дополнительного R-Value.

Здесь важно отметить, что воздушное уплотнение — это то, что вы определенно хотите в своем доме, но для достижения этого с закрытыми ячейками вам потребуется как минимум 2–3 дюйма в зависимости от производителя.

Изоляция из вспененного материала с открытыми порами

Распылительная пена с открытыми порами — это изоляционный материал, обеспечивающий непрерывную изоляцию и воздухонепроницаемость везде, где он применяется.

Воздушное уплотнение, создаваемое распыляемой пеной с открытыми порами, помогает домовладельцам поддерживать постоянную температуру независимо от времени года благодаря создаваемому им воздушному затвору.

Распылительная пена с открытыми ячейками — это водно-раздувная распыляемая изоляция, состоящая из полиизоцианурата и смолы. Эти компоненты хранятся отдельно до тех пор, пока не придет время укладки материала, поэтому смешивание происходит на рабочем месте.

Какая лучшая изоляция для стен?

Из всех вариантов, о которых вы читали выше, вы ищете лучшую изоляцию для наружных стен, так какие из них подходят?

Лучшей изоляцией для стен, когда дело касается новостройки или ремонта, будет Nu-Wool, пенопласт или пена с открытыми порами.

Давайте подробнее рассмотрим каждый из этих материалов и то, что делает их лучшими.

Изоляция Nu-Wool

представляет собой целлюлозный материал, но имеет некоторые отличия в своих плюсах и минусах.

Плюсы:

• Nu-Wool долговечна и служит дольше, чем целлюлоза, нанесенная мокрым способом.
• У него более высокий показатель R, чем у стекловолокна.
Изоляция из целлюлозного войлока
• Nu-Wool изготовлена ​​из полностью перерабатываемых и возобновляемых материалов.
• Этот материал может быть установлен в рамках проекта «сделай сам» без специального оборудования.

Минусы:

• Nu-Wool сама по себе не создает воздушное уплотнение, поэтому вам придется принять дополнительные меры для его создания.
• Этот утеплитель не самый термостойкий.
• Известно, что, как и в любом другом целлюлозном материале, в нем гнездятся вредители и грызуны.
• Nu-Wool можно сделать своими руками, но он не так доступен, как другие варианты, сделанные своими руками.

Изоляция из пенопласта

Знание плюсов и минусов утеплителя из пенопласта может помочь вам принять решение о том, что лучше всего подойдет для вашего дома.

Плюсы:

• Пенопласт сделан водонепроницаемым, что помогает ограничить накопление влаги внутри вашего дома.Это также снизит вероятность роста плесени.
• Если вы ищете более дешевый вариант, пенополистирол — это самый дешевый из имеющихся утеплителей из пенополистирола.
• В зависимости от вашего мастерства монтаж пенопласта может быть выполнен своими руками.

Минусы:

• Чтобы предотвратить попадание воздуха в ваш дом, швы между пенопластом должны быть заклеены или заделаны герметиком.
Пенопласт
• должен быть обрезан по индивидуальному заказу, чтобы соответствовать шпилькам, на которые он устанавливается, иначе вы столкнетесь с утечкой воздуха.
• Пенополистирольные плиты содержат пузырьки воздуха, которые могут препятствовать передаче тепла, но также собирают влагу. Эта влажность сделает материал неэффективным для предотвращения появления плесени и грибка.
Панели из пенополиизоцианурата
• со временем теряют изоляционные свойства, а это означает, что в какой-то момент в будущем их потребуется заменить.

Пена для спрея с открытыми ячейками

с открытыми ячейками превосходит традиционные изоляционные материалы, но давайте взглянем на плюсы и минусы этого материала.

Плюсы:

• Распылительная пена с открытыми порами имеет дополнительное преимущество в виде звукоизоляции в доме.
• По мере того, как новый дом перемещается и оседает, гибкая открытая ячейка перемещается вместе со структурой.
• В отличие от традиционной изоляции, распыляемая пена с открытыми ячейками не способствует росту плесени и грибка.
• Создает воздушный затвор, куда он распыляется, чтобы сделать дом более комфортным и энергоэффективным.
• Если когда-либо возникла необходимость в замене электропроводки, пенопласт достаточно податлив, чтобы протолкнуть проводку.

Минусы:

• Распылительная пена с открытыми ячейками — дорогой вариант изоляции.
• Пена для распыления не может быть установлена ​​в качестве самостоятельного проекта.
• Некоторые марки аэрозольной пены при установке имеют запах.

Что делать, если в будущем потребуется обновить изоляцию наружных стен?

Какие у вас есть варианты, если стены вашего существующего дома огорожены? Вам придется снести гипсокартон, чтобы обновить текущую изоляцию?

Не волнуйтесь, друзья.У вас есть варианты изоляции, которые не потребуют какого-либо сноса или разрушения внутренней части вашего дома. Фактически, у вас есть два варианта, которые можно сделать снаружи — выдувная целлюлоза и изоляция из пенопласта.

Процесс обработки обоих этих материалов одинаков, но может варьироваться в зависимости от типа сайдинга в вашем доме.

Если в доме есть виниловый или алюминиевый сайдинг, ряд сайдинга снимается и просверливается отверстие в каждой полости для стойки. Затем в полость впрыскивается или продувается изоляция, пока она не заполнится.Затем отверстие закрывается, и сайдинг заменяется.

Для дома с кирпичным сайдингом используется другой процесс: в строительном растворе просверливаются три отверстия, где находится каждая полость для стоек. Затем в верхнюю, среднюю и нижнюю части полости вводится изоляция. Хороший подрядчик повторно замуровывает эти просверленные отверстия.

Наконец, если в доме есть деревянный сайдинг, процесс будет зависеть от состояния древесины. Если древесину можно удалить, то ее обрабатывают аналогично виниловому или алюминиевому сайдингу.Если нет, то бригады должны будут просверлить древесину, чтобы ввести или вдувать изоляцию. После заполнения пустот в стенах отверстия заполняются конической заглушкой из сосновой древесины.

Лучшая изоляция влияет на теплопроводность — теплопередачу — и конвекцию — воздушный поток, что может повлиять как на комфорт вашего дома, так и на энергоэффективность.

Хотя целлюлоза устойчива к теплу, передаваемому посредством теплопроводности, она не создает воздушного уплотнения, которое будет удерживать воздух, который вы платите за обработку, внутри и наружный воздух, поскольку он все еще позволяет воздуху перемещаться.

Для уменьшения утечки воздуха лучше всего подходит изоляция из пенопласта, поскольку она обеспечивает термостойкость и герметичность.

Выбор лучшей изоляции для наружных стен

Теперь, когда все варианты изложены перед вами, все, что вам нужно сделать, это выбрать.

Мы обсудили, какие варианты лучше всего подходят для вашего нового дома, проекта реконструкции и существующего дома. Теперь все сводится к вашему бюджету и ожиданиям.

Если вы ищете воздушное уплотнение и энергоэффективность, о которых мы так много говорили, то пена станет для вас лучшим вариантом для достижения необходимого комфорта и низких ежемесячных счетов за электроэнергию.

Если для вас важна стоимость, вы можете выбрать один из менее дорогих вариантов. Все сводится к тому, что лучше всего подходит для вас и дома вашей мечты.

Статьи по теме

Укладка RetroFoam в наружные стены с различными типами сайдинга

5 участков, на которых нельзя экономить при строительстве нового дома

Изоляция дома: все, что нужно знать домовладельцам

Изоляция из полиизоцианурата (полиизо) и пенополистирол (пенополистирол)

ПОЛИИЗОЦИАНУРАТНАЯ ИЗОЛЯЦИЯ ISO-HT

Ред. 0514

ОБЛАСТЬ ПРИМЕНЕНИЯ: В данном руководстве по установке представлены рекомендуемые материалы и методы установки изоляционных материалов ISO-HT, производимых Dyplast Products, в следующих областях применения:

• трубопровод
• сосуды и другое оборудование

Технические характеристики в соответствии с 3-частным форматом Института строительных спецификаций (CSI) см. В листах технических данных

Физические характеристики изоляции из жесткого пенополиизоцианурата ISO-HT:

• Полный список физических свойств можно найти, просмотрев спецификации
Продукты
• ISO-HT могут изолировать системы до 350 ° F (177 ° C) при кратковременном воздействии до 375 ° F (190 ° C)
• Продукция ISO не содержит пенообразователей CFC и HCFC
• Превосходная стойкость к водяным парам и закрытые ячейки.
• ISO-HT производится в виде связки и может быть изготовлен практически любого размера и конфигурации
• ISO-HT соответствует требованиям ASTM C591 или превосходит их.
• ISO-HT обладает высокой прочностью на сжатие, легким и простым в установке.
• Просмотрите таблицы для конкретной информации о других физических свойствах.

ВАЖНОЕ ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО УСТАНОВКИ ISO-HT

ISO-HT — это жесткий полиизоцианурат, предназначенный для изоляции систем при температуре до 350F (177C).ISO-HT обеспечит очень эффективные изоляционные качества, но для успешной работы необходимо соблюдать Руководство по установке, доступное на DyplastProducts.com. Частичный список основных процедур установки приведен ниже. Это не является исчерпывающим руководством, но указывает на определенные различия в установке ISO-HT.

• ISO-HT необходимо выдержать не менее 24 часов перед производством при нормальной температуре в цехе.
Изоляцию
• ISO-HT следует наносить вместе с системами трубопроводов и компонентов при температуре окружающей среды и немедленно закреплять нитевидной лентой.Никогда не устанавливайте ISO-HT на горячую трубу.
• ISO-HT, как и любой другой материал, расширяется при нагревании. Квалифицированный инженер должен определить необходимость, расположение и частоту компенсаторов, необходимых для устранения ожидаемых перемещений труб. Инструкции по установке компенсаторов см. В Руководстве по установке ISO-HT.
• Очень важно следовать рисунку ленты, показанному на странице 18 Руководства по установке ISO-HT. Используйте нейлоновую или стекловолоконную ленту шириной ¾ дюйма и наклеивайте ее двумя витками ленты с центрами 9 дюймов, начинающимися на 3 дюйма от конца монтажной секции.
• В системах трубопроводов, в которых секции труб соединяются фланцами, рекомендуется вставлять буфер из минеральной ваты между фланцем и концами изоляции ISO-HT.

Это уведомление не предназначено для замены Руководства по установке ISO-HT, но для того, чтобы указать на определенные шаги, которые помогут обеспечить правильную установку. Помните, что наши руководства не заменяют необходимости в проектировании или инженере-проектировщике для создания спецификации для удовлетворения меняющихся условий эксплуатации работы.

1.0 ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1 Применимость

Настоящее руководство распространяется на установку полиизоциануратной изоляции ISO-HT в системах с более низкими температурами пара (до 350 ° F непрерывно) на трубопроводных системах, резервуарах, сосудах и оборудовании. Из-за различий в условиях эксплуатации и использования это руководство может не подходить для каждого приложения и не предназначено для замены необходимости в проектировании или проектировании инженером для создания спецификации. Инженер-проектировщик или разработчик должен создать спецификации, адаптированные к конкретным приложениям или потребностям владельца.Такая служба проектирования или разработки спецификаций может быть лучше знакома с местными условиями, бюджетами, окружающей средой и желаемым сроком службы системы, что позволит им создать точную спецификацию. Несмотря на то, что в данном руководстве могут упоминаться дополнительные изоляционные продукты, Dyplast рекомендует проконсультироваться с производителями этих продуктов для обеспечения надлежащей пригодности к работе, установки и обращения.

1.2 Dyplast Каталожные номера

Технические характеристики продукта и другая литература по Dyplast упоминаются в данном руководстве.Это руководство может быть изменено без предварительного уведомления. Посетите www.DyplastProducts.com для получения последней версии этого документа и другой информации, включая физические свойства.

1.3 Нет гарантии

Это руководство предлагается в качестве руководства для целей, описанных в нем. Никаких явных или подразумеваемых гарантий процедур не предусмотрено. Все другие явные или подразумеваемые гарантии товарной пригодности или пригодности для определенной цели не принимаются.

ISO-HT необходимо выдержать не менее 24 часов перед изготовлением при нормальной температуре в цехе.

ISO-HT следует наносить вместе с системами трубопроводов и компонентов при температуре окружающей среды и немедленно закреплять нитяной лентой. Никогда не устанавливайте ISO-HT на горячую трубу.

ISO-HT, как и любой другой материал, расширяется при нагревании. Квалифицированный инженер должен определить необходимость, расположение и частоту компенсаторов, необходимых для устранения ожидаемых перемещений труб.

Очень важно следовать рисунку ленты, проиллюстрированному в этом документе. Используйте нейлоновую или стекловолоконную ленту шириной ¾ дюйма и наклеивайте ее двумя витками ленты с центрами 9 дюймов, начинающимися на 3 дюйма от конца монтажной секции.

В системах трубопроводов, где секции труб соединяются фланцами, рекомендуется вставлять буфер из минеральной ваты между фланцем и концами изоляции ISO-HT.

3.1 Изоляционные материалы для трубопроводов, фитингов и клапанов

должна быть изоляцией из полиизоцианурата ISO-HT номинально 2,5 фунта / фут ³ , производимой Dyplast Products. Свяжитесь с Dyplast, если требуется более высокая плотность для трубных ангаров. Физические свойства и данные испытаний доступны в ISO-HT на сайте www.DyplastProducts.com или по телефону 305-921-0100.

3.2 Пароизоляционные листы и лента

В механических системах, работающих с температурой выше температуры окружающей среды, не требуются паро-замедлители или барьеры.Проконсультируйтесь с квалифицированным инженером по изоляции, если циклическая работа будет ниже условий окружающей среды.

3.3 Мастики, герметики и клеи

Как правило, герметики для швов на основе растворителей и / или на водной основе, мастики и клеи могут использоваться в контакте с изоляцией ISO-HT, но при этом следует соблюдать рекомендации конкретного производителя и / или специалиста / инженера. Мастики, герметики и клеи должны быть рассчитаны на предполагаемые температуры.
Типичные герметики, клеи и мастики от Foster Products / Childers можно найти и оценить по адресу:
http: // www.fosterproducts.com/pdf/InsulationSelectionGuide.pdf (с торговыми марками Foster) или
http://www.fosterproducts.com/pdf/ChildersSelectionGuide.pdf, если вы предпочитаете торговые марки Childers.

4.1 Чистота

Перед нанесением изоляции все трубопроводы должны быть очищены от посторонних веществ, а также без поверхностной влаги или инея.

4.2 Транспортировка / хранение

Все изоляционные материалы должны доставляться на объект в оригинальной цельной заводской упаковке с указанием наименования продукта и толщины.Транспортная упаковка не должна быть герметичной. Отгрузка материалов от производителя к месту установки должна осуществляться в условиях непогоды. Изоляционные материалы, доставляемые на строительную площадку, должны храниться таким образом, чтобы защищать материалы от влаги и погодных условий во время хранения и установки. Изоляционный материал должен быть защищен от солнечного света, чтобы избежать воздействия ультрафиолета от солнца.

4.3 Тестирование

Все испытания (включая гидростатические, воздушное давление или неразрушающий контроль) трубопроводов и систем оборудования должны быть завершены до установки системы изоляции.

4.4 Толщина изоляции

Следует проконсультироваться с квалифицированным разработчиком / инженером, чтобы убедиться, что толщина изоляции достаточна. Необходимо сделать ряд предположений, основанных на применении и условиях окружающей среды, таких как внутреннее / внешнее применение, влажность, ветер, езда на велосипеде, факторы безопасности и т. Д. Мы рекомендуем вашему разработчику / инженеру тесно сотрудничать с подрядчиками и Dyplast, чтобы обеспечить должным образом спроектированную, установленную и долговечную систему изоляции.Расчеты толщины могут быть выполнены с использованием программы 3E Plus для определения толщины изоляции, в которой используются алгоритмы теплового потока, основанные на ASTM C680. Кроме того, по запросу клиента сертифицированный персонал Dyplast выполнит базовые расчеты с использованием 3E Plus, если клиент предоставляет и берет на себя ответственность за экологические и технологические данные.

4.5 Одиночные и двухслойные слои

Для большинства систем изоляции выше температуры окружающей среды и ниже 350 ° F требуется только один слой изоляции ISO-HT, однако разработчик / инженер может потребовать более одного слоя.Если требуемая толщина изоляции превышает 2 1/2 дюйма, используйте двухслойную систему. Расположите все продольные стыки между внутренним и внешним слоями в шахматном порядке. Установите продольные стыки внутреннего и внешнего слоев под углом 90 ° друг к другу, при этом стыки внутренних слоев должны быть расположены в шахматном порядке. положения на 12 и 6 часов и стыки внешнего слоя в положениях на 3 и 9 часов. Все стыковые соединения между внутренним и внешним слоями должны располагаться в шахматном порядке от 6 до 18 дюймов. См. рис. 1 в приложении B.

4.6 Изменение цвета

ISO-HT может обесцвечиваться на внутренней поверхности там, где она непосредственно соприкасается с поверхностью трубы, когда рабочая температура постоянно находится в более высоком температурном диапазоне. Это изменение цвета не влияет на характеристики изоляции.

4.7 Конфликт в руководстве

В случае противоречия между данным Руководством по установке и рекомендациями специалиста / инженера или производителя компонентов системы) следуйте указаниям специалиста / инженера.

4.8 Покрытия для труб

Для минимизации вероятности коррозии труб может быть рекомендована система покрытия труб. См. В Приложении A условия, при которых предлагаются системы покрытия труб. Если система антикоррозионного покрытия трубы находится на поверхности, которая должна быть изолирована, время высыхания должно быть выделено в соответствии с рекомендациями производителя покрытия перед нанесением изоляции.

4.9 Фланцы

В системах трубопроводов, где секции труб соединяются фланцами, рекомендуется вставлять буфер из минеральной ваты между фланцем и концами изоляции ISO-HT.

Все фланцы на трубах, каналах и оборудовании, а также все клапаны, идущие к сальниковому сальнику, должны быть изолированы таким же изоляционным материалом и толщиной, что и труба или оборудование, если инженер не укажет иное.

На фланцах с болтовым соединением постоянная изоляция на трубе и оборудовании должна заканчиваться на 1 дюйм плюс длина болта от фланца, чтобы облегчить снятие болта, если расположение фланца не препятствует этому расстоянию.

4.10 Зоны обслуживания

Если требуется частое снятие изоляции с фланцев или оборудования, следует рассмотреть конструкцию съемной / многоразовой крышки.

4.11 Поврежденная изоляция

Любая поврежденная изоляция, которая может образовывать пустоты, должна быть заменена новой изоляцией. Заполнитель не допускается.

4.12 Соседний трубопровод

Каждая труба должна быть изолирована как единое целое, а соседние линии не должны быть изолированы общей изоляцией, если только это не одобрено инженером владельца.

5.1 Хранение до изготовления

Храните заготовку для булочек в обычных условиях магазина (в помещении) не менее 24 часов до изготовления.Это позволит смеси для булочек ISO-HT прийти в равновесие с условиями в магазине. Для достижения наилучшего качества изготовления рекомендуется изготавливать пучки ISO-HT в оболочки труб в направлении длины пучка 36 дюймов, чтобы обеспечить максимальную плоскостность.

5.2 Соответствие ASTM C450

должна изготавливаться требуемой формы из пучков в соответствии со стандартами ASTM C450 «Стандартная практика заводского изготовления и изготовления теплоизоляционных крышек для трубопровода NPS, футеровки сосуда и сегментов выпуклой головки» и C585 «Стандартная практика для внутренних и внешних поверхностей. Диаметры жесткой теплоизоляции для номинальных размеров труб и насосно-компрессорных труб (система NPS) ».Изоляция должна изготавливаться на заводе квалифицированным изготовителем из блоков насадок.
Dyplast рекомендует, чтобы изоляция для фитингов, таких как клапаны, клапанные станции, фланцы, отводы на 90 ° и 45 ° и тройники, состояла из двух частей, разрезанных на муху или проложенных как предпочтительный метод изготовления. Для диаметров, слишком больших для резки или фрезерования, детали следует изготавливать в виде двух половин, каждая из которых состоит из секций, скошенных под углом. Оба метода должны соответствовать ASTM C450 и ASTM C585.

6.1 Наносить при температуре окружающей среды

ISO-HT должна быть нанесена вместе с системой трубопроводов и компонентов при температуре окружающей среды и немедленно закреплена нитяной лентой.

6.2 Соединения со смещением / смещением

ISO-HT следует наносить с использованием двух полусекций до наибольшего имеющегося в продаже диаметра. Для больших размеров можно использовать изогнутые сегменты.
Начните установку изоляционных секций на трубу с участка полной длины, за которым следует секция половинной длины, чтобы не было стыка шва с другим швом.Продольные стыки обычно должны находиться в положениях «9 часов» и «3 часа».
Если требуются дополнительные слои изоляции ISO-HT, каждый из них следует наносить таким же образом, как и первый слой, с расположением периферийных и продольных стыков между стыками предыдущих слоев в шахматном порядке, чтобы никакие два стыка не совпадали. Например, установите продольные стыки внутреннего и внешнего слоев под углом 90 ° друг к другу, причем стыки внутреннего слоя находятся в положениях на 12 и 6 часов, а стыки внешнего слоя в положениях на 3 и 9 часов.Все стыковые соединения между внутренним и внешним слоями должны располагаться в шахматном порядке от 6 до 18 дюймов.

6.3 Плотно совмещенные стыки

Плотно выровняйте все стыковые, а также продольные стыки, чтобы устранить зазоры, за исключением, конечно, того, что может быть целесообразно для таких применений, как компенсаторы.

6.4 Соединения сливочным маслом

Однослойная изоляция должна быть нанесена на трубопровод, при этом все стыки должны быть герметизированы на всю глубину герметиком для стыков и распределены до однородной толщины, чтобы стыки выглядели плотными и однородными, без выхода излишков герметика из стыка.В двухслойной системе изоляции внутренний слой не следует укладывать герметиками, если иное не оговорено инженером. В двухслойных системах обычно внутренний и внешний слой остаются независимыми друг от друга, что позволяет перемещаться между слоями.

6.5 Защищенные полуоболочки

Изоляция должна быть закреплена армированной волокном лентой, как показано на Рисунке 4, через 9 дюймов между центрами, причем такая лента также должна быть на расстоянии не более 3 дюймов от стыковых соединений.

Где утеплитель О.D. больше 18 дюймов ½ дюйма шириной полосы из нержавеющей стали и уплотнения на 9-дюймовом центре могут быть предпочтительнее, если это разрешено инженером.

6.6 Колена, тройники, фитинги

Изоляция колена (els) должна быть проложена от изоляции ISO-HT на ту же толщину, что и изоляция трубы. Установите готовые изоляционные фитинги на колена, тройники и клапаны.
В тех случаях, когда невозможно использовать коммерчески проложенные изоляционные элементы, изготовьте крышки, используя чистые надрезы и счетчики углов в соответствии с ASTM C450.Закрепите полусекционные митры изоляционным клеем и зашпилите заживление митров, чтобы приспособить установку внешних покрытий.

Если требуется двухслойная система труб, все фитинги должны быть двухслойными, со смещением швов / стыков.

6.7 Окончание

Там, где заканчивается изоляция трубы, например, на клапанах и фланцах, герметизируйте открытую изоляцию, нанеся два слоя мастики, указанной инженером, с армирующей тканью из стекловолокна открытого переплетения между слоями.Общая толщина сухой пленки должна соответствовать рекомендациям производителя мастики. Если иное не указано инженером, мастиковая система должна покрывать оголенную трубу минимум на 1 дюйм и выходить за наружный диаметр изоляции. минимум 2 дюйма от края.

6.8 Клапаны и фланцы

Клапаны и фланцы должны быть изолированы на ту же толщину, что и изоляция трубы, с использованием увеличенной изоляции трубы. Крышки клапана и фланца должны выходить за изоляцию трубы по толщине, равной толщине изоляции трубы, или как минимум на 2 дюйма, или как указано иначе.Изготовьте покрытия, используя высокотемпературный клей для швов. Когда владелец просит съемные / многоразовые чехлы, сделайте их из двух частей с продольными швами.

6.9 Трубные опоры

Если опора трубы находится непосредственно на трубе, например, с помощью крюковой подвески, изолируйте подвеску так же, как и фланец. Нижние изоляционные секции в опорных опорах должны иметь необходимое сопротивление сжатию на трубах диаметром 4 дюйма и более. В зависимости от длины опоры и пролета, выбранных для конкретной работы, может быть достаточно изоляции меньшей плотности, такой как изоляция ISO-HT. в качестве утеплителя седла.Проконсультируйтесь с компетентным инженером по изоляции для вашего конкретного сценария. Седла должны оборачивать изоляцию по дуге под углом от 120 ° до 180 ° в зависимости от нагрузки.

6.10 Вертикальный трубопровод

На вертикальных трубопроводах, чтобы предотвратить соскальзывание изоляции по трубе, установите опорные зажимы изоляции внизу вертикального участка и над фланцами с рекомендованным расстоянием 1 дюйм плюс длина болта, если не указано иное. Зажимы не нужны, если полевая команда приварила к трубе опорные лапки.

7.1 Необходимость пароизоляции

В постоянных рабочих условиях от 250 до 350 градусов по Фаренгейту не должно быть влаги и нет необходимости использовать пароизоляцию; однако в системах с циклическим изменением температуры и там, где возможно проникновение воды из-за мытья или окружающей среды, следует проконсультироваться с квалифицированным специалистом / инженером по вопросам защиты от воды или погодных условий.

7.2 Заводские и полевые применения

В маловероятном случае пароизоляции подходят, они могут применяться в полевых условиях, если они одобрены инженером с учетом различных факторов, таких как погода, опыт работы и т. Д., Но Dyplast рекомендует, чтобы пароизоляция применялась на заводе квалифицированным специалистом. изготовитель.

Опять же, в том маловероятном случае, если пароизоляция потребуется как часть системы, пароизоляционная пленка должна быть разрезана продольно по длине и обернута по окружности трубы с соединением внахлест, и установлена ​​лицевой стороной вниз, избегая размещения соединения внахлест. верх или низ трубы. Соединение внахлестку следует герметизировать либо самозаклеивающейся лентой, либо жидким клеем. Стыковые стыки следует закрыть пароизоляционной лентой. Конфигурация спиральной намотки может использоваться вместо вышеупомянутой установки.Для спиральной упаковки потребуется клей, нанесенный на один край пароизоляции, так как он наматывается на предыдущий слой.

7.3 Установка с заводскими ингибиторами пара

В том маловероятном случае, если требуется пароизоляция, с нанесенной на заводе пароизоляционной пленкой, продольное соединение внахлестку должно быть герметизировано лентой SSL. Все пароизоляционные поверхности должны быть очищены от пыли, жира, масла и т. Д. перед нанесением ленты SSL, чтобы обеспечить хорошее сцепление ленты с пароизоляцией.Ленту DyPerm (с нулевой проницаемостью) следует использовать для обертывания по окружности и герметизации стыковых соединений с нахлестом 25% (витки 1¼).

7.4 Установка пароизоляции в полевых условиях

В маловероятном случае указана пароизоляция и, как указано выше, для прикрепления пароизоляционной пленки к внешней поверхности ISO-HT можно использовать клеи на основе растворителей или воды. См. Инструкции производителя по установке пароизоляции. Обратитесь к документации производителя клея для получения инструкций по обращению с клеями, включая требуемые рабочие температуры.
В случае пароизоляции, устанавливаемой в полевых условиях, пароизоляционный лист должен перекрывать себя либо на 25% окружности, либо на 3 дюйма, в зависимости от того, что меньше. Ленту следует использовать для обертывания снаружи пароизолятора на 18-дюймовых центрах с 25% -ным перекрытием по окружности (витки 1¼).
Колена и фитинги должны быть обернуты пароизоляционной лентой или покрыты пароизоляционным материалом мастичного типа. Пароизоляционная лента должны быть намотаны по спирали с перекрытием 50%. При использовании пароизоляции мастичного типа на фитингах и коленях мастика должна быть сформирована так, чтобы фитинговые крышки можно было плотно и плотно прилегать.

7.5 Подземные паровые барьеры или «погодные» барьеры

Любые подземные паровые или погодные барьеры должны быть защищены металлической оболочкой, устойчивой к проколам. Такая защита должна быть сплошной вокруг трубы и иметь химическую стойкость к ожидаемым загрязнениям грунтовых вод.

7.6 Пароизоляция на коленях, фитингах и т. Д.

При необходимости отводы и фитинги следует обернуть пароизоляционной лентой или покрыть пароизоляционным материалом мастичного типа.Лента должна быть намотана по спирали с перекрытием не менее 50%. При использовании пароизоляции мастичного типа на фитингах и коленах мастику сформируйте так, чтобы крышки фитингов можно было плотно и плотно прилегать. Подрядчик, как правило, не должен устанавливать кожух с наполнителем из пенополиуретана вместо пароизоляции на фитингах и коленах без специального разрешения инженера.

Местоположение усадочных / компенсационных швов должно быть определено квалифицированным инженером с учетом ожидаемых перемещений трубы.

Усадочные / компенсационные швы в однослойном исполнении следует устанавливать, как показано на Рисунке 4, или использовать одобренную альтернативную конструкцию. Соответствующий проектировщик или инженер должен указать расстояние между усадочными / компенсационными швами отдельно для каждой системы.

Усадочные / компенсирующие швы должны быть заполнены упругим минеральным волокном или должны быть чередованы с волокнами, ориентированными параллельно направлению трубы. Заполнитель шва сжатия / расширения должен быть в два раза больше толщины шва сжатия / расширения (сжат как можно сильнее).Проконсультируйтесь с соответствующим инженером, чтобы определить подходящий наполнитель для усадки / расширения.

Если требуются ограничители пара, их следует использовать с обеих сторон клапанов, которые часто снимаются для обслуживания, клапанных станций, оставленных открытыми, или нечетных фитингов, колен, тройников и т. Д., Где высока вероятность проникновения влаги. Устанавливайте согласно детали, показанной на Рисунке 6 в Приложении B, или одобренной альтернативной конструкции.

ISO-HT должен иметь ASJ или металлическую рубашку, которая фиксируется лентой перед включением нагрева / пара.Бандаж для оболочки должен быть из нержавеющей стали толщиной 0,02 дюйма и шириной 1/2 дюйма с центрами 9 дюймов.

10.1 Применение вне помещений

В этом разделе рассматриваются открытые зоны, включая, помимо прочего, технологические зоны, крыши и оборудование на крыше. Изоляция ISO-HT должна быть защищена от длительного воздействия ультрафиолетового излучения и погодных условий при установке. На открытом воздухе изоляционные материалы с пароизоляцией должны быть покрыты оболочкой в ​​течение двух недель после установки, чтобы исключить длительное воздействие УФ-излучения.

Перекрытие наружной оболочки должно составлять минимум 2 дюйма в стыковых соединениях и минимум 2 дюйма в продольных швах. Оболочку следует конопатить перед закрытием и обвязкой и расположить так, чтобы избежать проникновения воды.

Прямые секции оболочки должны быть аккуратно закреплены лентами и уплотнениями с максимальным расстоянием 9 дюймов по центру. Концевые соединения должны быть закреплены лентами и уплотнениями, центрированными непосредственно над соединением. Не используйте винты, скобы или другие крепежные детали на линиях, содержащих система пароизоляции.

Металлическая оболочка должна быть одного из следующих:

Алюминий
Оболочка должна соответствовать ASTM B209. Проконсультируйтесь с производителем оболочки по поводу рекомендованной толщины.

Алюминиевая оболочка для всех фитингов, тройников, колен, клапанов, крышек и т. Д. Должна быть секционной, иметь заводскую форму или производиться на месте, чтобы плотно прилегать к изоляции.
Бандаж для оболочки должен быть определен компетентным инженером, и по умолчанию он может быть из нержавеющей стали толщиной 0,02 дюйма и шириной 1/2 дюйма с центрами 9 дюймов.

Нержавеющая сталь
Материал должен быть по качеству, отвечающему требованиям ASTM A167, тип 304. Проконсультируйтесь с производителем оболочки по поводу рекомендованной толщины.

Бандаж для оболочки может быть из нержавеющей стали толщиной 0,02 дюйма и шириной 1/2 дюйма с шагом 9 дюймов.

Защитная оболочка из нержавеющей стали не является пароизоляцией.

Для крепления рубашки из нержавеющей стали нельзя использовать крепеж, способный проникнуть через нижележащий пароизоляционный слой.

Утвержденные поставщики:

10.2 Применение внутри помещений

Минимальная рекомендуемая толщина алюминиевой оболочки, устанавливаемой внутри помещения, составляет 0,016 дюйма, а для нержавеющей стали — 0,010 дюйма

Все изоляционные материалы должны быть такими же, как те, что используются на трубах, связанных с резервуаром, сосудом или оборудованием.

Сегменты резервуара и головки резервуара должны быть изогнутыми, чтобы соответствовать ASTM C450 как единое целое или сегменты.Сегменты головки следует обрезать так, чтобы устранить пустоты в головной части, и на минимальном количестве частей, чтобы устранить сквозные стыки.

Изогнутые сегменты должны изготавливаться по контуру поверхности кусками равного размера, чтобы огибать емкость с минимальным количеством сквозных стыков.

Вырезание в поле должно быть сведено к минимуму. Все секции должны быть плотно стыкованы, не иметь пустот и зазоров.

Вертикальные резервуары диаметром более 4 футов требуют изоляционного опорного кольца, приваренного или закрепленного болтами вокруг дна резервуара, чтобы предотвратить соскальзывание изоляции оболочки.

В многослойных приложениях горизонтальные и вертикальные стыки криволинейных сегментов внутреннего и внешнего слоев должны быть расположены в шахматном порядке (см. Рисунок 8 в приложении B).

Верх внешнего слоя изоляции стен в многослойной системе должен располагаться ниже верхнего слоя внутреннего слоя на минимальную толщину изоляции. Слои изоляции днища резервуара следует обрезать так, чтобы они соответствовали ступенчатому стыку.

Закрепите изоляцию оболочки лентами из нержавеющей стали с шагом 12 дюймов.

Ножки и отростки, прикрепленные непосредственно к корпусу, должны быть изолированы от днища или стенки резервуара, в четыре раза превышающей толщину изоляции, а конец изоляции должен быть герметизирован с помощью пароизоляции.

На наружном оборудовании использовать алюминиевую оболочку. Не следует использовать заклепки и винты для крепления кожухов к системам с пароизоляцией.

12.0 ПРИЛОЖЕНИЯ

12.1 ПРИЛОЖЕНИЕ A: КОРРОЗИОННО-УСТОЙЧИВЫЕ МЕТАЛЛИЧЕСКИЕ ПОКРЫТИЯ

ОБЩЕЕ ПРИМЕЧАНИЕ: Коррозия металлических труб, сосудов и оборудования под изоляцией, хотя обычно не вызвана изоляцией, по-прежнему является серьезной проблемой, которую необходимо учитывать при проектировании любой системы механической изоляции.Склонность к коррозии зависит от многих факторов, включая окружающую среду и рабочую температуру металла. Приведенные ниже рекомендации представляют собой общую практику в отрасли, но не предназначены для замены надлежащего проектирования и спецификации системы квалифицированным инженером-проектировщиком, знакомым с этим типом конструкции. Мы рекомендуем владельцу проконсультироваться с таким инженером и поручить ему работать в тесном сотрудничестве с изготовителем, подрядчиком и Dyplast, чтобы обеспечить надлежащим образом спроектированную, установленную и долговечную изоляционную систему от коррозии.

12.2 ОСОБЫЕ РЕКОМЕНДАЦИИ:

Вся нержавеющая сталь серии 300 должна быть покрыта эпоксидной грунтовкой толщиной 5 мил и финишным эпоксидным покрытием толщиной 5 мил при работе в диапазоне температур от 140 ° F до 375 ° F или при циклических температурных режимах эксплуатации, где рабочая температура составляет от 140 ° до 375 ° F более 20% времени. Проконсультируйтесь с производителем покрытия относительно подходящих материалов покрытия и методов нанесения в зависимости от диапазона рабочих температур оборудования.

Углеродистая сталь Вся углеродистая сталь, работающая при рабочей температуре от 32 ° F до 375 ° F или в циклических температурных режимах, где рабочая температура составляет от 32 ° F до 375 ° F в течение более 20% времени, должна быть как минимум грунтовка с эпоксидным покрытием. Проконсультируйтесь с производителем покрытия относительно подходящих материалов покрытия и методов нанесения для диапазона рабочих температур оборудования.

12.3 ПРИЛОЖЕНИЕ B: ДЕТАЛИ

Следующие детали обозначены в тексте данного руководства номерами на рисунках.Диаграммы, включенные в этот раздел, представляют детали, используемые в отрасли. Однако они не предназначены для демонстрации единственного приемлемого метода установки, а служат примером общепринятых и приемлемых практик.

Рисунок 1: ДВОЙНАЯ СИСТЕМА ИЗОЛЯЦИИ

Рисунок 2: ДВУХСЛОЙНАЯ СИСТЕМА, ВИД С КОНЕЦ

Примечания:

• Продольные швы внутреннего слоя на 12 и 6 часах. Швы внешнего слоя на 3 и 9 часах.
• Расположите полукруглые сегменты в шахматном порядке на каждом слое и между двумя слоями, как показано выше.
• Схема является примером. Герметик для швов следует использовать в соответствии с рекомендациями квалифицированного инженера-проектировщика.

Рис. 3: ДВОЙНОЙ УГЛОВОЙ ФИТИНГ

Примечания:

• На этих изображениях показан конец стыка внахлестку, обрезанный до толщины «X», чтобы обеспечить двухслойную изоляцию трубы. Шип необходим только по требованию инженера
• Используется вместо двухслойной арматуры.
• Обернуть колено пароизоляционной лентой.

Рис. 4: РИСУНОК

Примечания:

• Используйте две обмотки изоленты, чтобы обеспечить надежное соединение.
• Используйте нейлоновую или стекловолоконную ленту шириной 3/4 дюйма.

Рисунок 5: ДЕТАЛЬ ДВУХСЛОЙНОГО РАСШИРЕНИЯ / СЖАТИЯ СОЕДИНЕНИЯ

Примечания:

• Дайте валикам герметика затвердеть перед установкой внешнего слоя.
• Поместите уплотненное стекловолокно наружным слоем между заглушками герметика на внутреннем слое, как показано выше.
• После установки стекловолокна в усадочном шве изоляционные секции по обе стороны усадочного шва должны быть как можно плотнее прижаты друг к другу.

Рис. 6: ДАННЫЕ ПО УПРАВЛЕНИЮ ПАРАМИ

Примечания:

• Мастику следует выбирать исходя из рабочей температуры системы.
• Мастика должна быть герметично прижата к поверхности трубы и притерта поверх пароизоляции, если фитинг остается открытым.

Рис. 7: ДЕТАЛЬ ИСПОЛЬЗУЕМЫХ ЗАВОДСКИХ БАРЬЕРОВ

Примечания:

• Пароизоляция может быть установлена ​​с помощью ленты SSL, как показано выше, или с использованием жидких клеев.
• Стыковые швы должны быть покрыты пароизоляционной лентой или стыковой полосой толщиной не менее 1,5 дюймов с каждой стороны.

Рисунок 8: ДЕТАЛЬ ИЗОЛЯЦИИ ГОЛОВКИ БАКА

Примечания:

• В многослойных системах каждый слой должен быть установлен так, чтобы горизонтальные и вертикальные стыки в этом слое были смещены от соответствующих стыков в предыдущем слое на половину высоты или ширины полного сечения.
• На стыке между стенкой и головной частью внешний слой должен располагаться ниже внутреннего на толщину одного слоя.
• Если для приклеивания изоляционных секций к головке резервуара требуются мастики или герметики, проконсультируйтесь с рекомендациями производителя относительно рабочих температур и рабочих температур.

О компании Dyplast

Dyplast Products предлагает решения по механической изоляции для множества низкотемпературных применений, таких как изоляция СПГ, криогенная изоляция, изоляция трубопроводов охлажденной воды, изоляция холодоснабжения и изоляция низкотемпературного пара — и в различных отраслях промышленности, от строительства зданий, кровли, холодильного оборудования и т. Д. транспортная, нефтехимическая, фармацевтическая, морская и др.

Значения R для композитных стен | EGEE 102: Энергосбережение и защита окружающей среды

Как правило, стены состоят из нескольких слоев различных материалов. R-значение композитной стены рассчитывается путем сложения эффективных R-значений каждого из слоев стены.

Например, на изображении ниже показана стена, состоящая из четырех слоев — гипсокартон толщиной ½ дюйма внутри для эстетических целей, настоящая изоляция между стойками, ¾ дюйма фанерная обшивка снаружи и деревянный сайдинг в качестве окончательной внешней отделки.Вместе слои стены предотвращают потерю тепла.

Схема стены

Мы можем вычислить составное R-значение этой стены, сложив R-значения каждого слоя.

Гипсокартон (1/2 дюйма)
+ Стекловолокно (3,5 дюйма при 3,70 дюйма)
+ Фанера (3/4 дюйма)
+ Деревянный сайдинг (1/2 дюйма)
———- ——————————-
Общая R-стоимость композитной стены

Мы можем найти R-значения для стен, используя таблицу со страницы о R-Values ​​(таблица повторяется ниже):

Гипсокартон (1/2 дюйма) = 0,4524
+ Стекловолокно (3,5 дюйма при 3,70 дюйма) = 12,95
+ Фанера (3/4 дюйма) = 0,94
+ Деревянный сайдинг (1/2 дюйма) = 0.81
——————————————
Итого R- Значение композитной стены = 15,15 фут2 ° FhBtu

Примеры

Пример 1

Потолок изолирован фанерой толщиной 0,75 дюйма, 2-дюймовым пенополистиролом и 3-дюймовым слоем стекловолокна. Каково значение R для потолка?

Решение:

Потолок состоит из трех слоев, и все три слоя вместе предотвращают потерю тепла. Итак, нам нужно сложить R-значения всех трех слоев

34 дюйма из фанеры имеет R-значение 0.94
2 дюйма полистирола при 5,0 на дюйм будут иметь R-значение 10,00
3 дюйма стекловолокна при 3,7 на дюйм будут иметь R-значение 11,10

Таким образом, R-значение потолка составляет 22,04 фута ^{2 o} Fh / BTU.

Розовый утеплитель в потолке

Пример 2

Пожалуйста, посмотрите следующую видеопрезентацию 1:31 о примере № 2. Стена состоит из деревянного сайдинга 0,5 дюйма (R = 0,81), 0,75 дюйма фанеры (R = 0,94), 3,5 дюйма из стекловолокна (R = 13,0) и 0.Гипсокартон 5 дюймов (R = 0,45). Что такое композитный коэффициент сопротивления стены?

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 1 R-значений композитной стены.

Урок 7b, Экран 7: Значения R для композитной стены

Пример 10

В этой задаче нам нужно вычислить составное R-значение.

Стена состоит из четырех слоев. Полдюймовый деревянный сайдинг, и его R-значение сразу указывается на полдюйма.81. И у нас есть фанера толщиной три четверти дюйма, и коэффициент R этой фанеры также равен 0,94, это для 3/4 дюйма. В то время как у стекловолокна каждый дюйм имеет значение R 3,7. Мы используем 3 и полдюйма. Таким образом, 3,5 умножить на 3,7 даст нам примерно 13,00 R-ценность. И последний слой будет полдюймовым гипсокартоном, который также является гипсокартоном, и его R-значение будет 0,45.

1/2 «деревянный сайдинг: 0,81
3/4″ фанера: 0,94
3 1/2 Стекловолокно (3,7 / дюйм): 13,00
1/2 «гипсовая плита: 0,45
Итого: 15.2

Итак, когда вы сложите их, вы получите 15,2, что означает, что составное R-значение этой стены составляет 15,2 градуса по Фаренгейту в квадрате футов, час сверх БТЕ.

Пример 3

Пожалуйста, посмотрите следующую видеопрезентацию в масштабе 1:18 о примере №3. Каков R-показатель стены, состоящей из деревянного сайдинга (R = 0,81), 5 дюймов из стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона толщиной 0,5 дюйма (R = 0,45)?

Щелкните здесь, чтобы увидеть стенограмму видео о проблеме № 2 R-значений композитной стены.

Урок 7b, Экран 8: Значения R для композитной стены

Пример 11

Каков показатель R у стены, состоящей из деревянного сайдинга (R = 0,81), 5 дюймов стекловолокна (R = 3,70 на дюйм) и слоя гипсокартона 0,5 дюйма (R = 0,45)?

Здесь снова стена, состоящая из трех разных слоев. Первый слой — это деревянный сайдинг, который, очевидно, находится снаружи, и его коэффициент сопротивления равен 0,81, независимо от толщины этого деревянного сайдинга.И у нас есть второй слой стекловолокна. Толщина стекловолокна составляет 5 дюймов, а значение R — 3,7 на дюйм. Итак, мы используем 5 дюймов, поэтому 5 умножить на 3,7 будет 18,50. И у нас есть третий слой гипсокартона, и этот гипсокартон имеет R-значение 0,45, полдюйма гипсокартона.

Деревянный сайдинг: 0,81
5-дюймовый стекловолокно 3,7 / дюйм: 18,50 (5×3,7)
Гипсокартон: 0,45
Общее значение R: 19,76

Когда вы складываете все эти три слоя, вы получаете общее R-значение 19.76.

Итак, ответ — 19,76 градуса по Фаренгейту, фут в квадрате, час сверх БТЕ. Это составное R-значение.

Пример 4

Пожалуйста, посмотрите следующую видеопрезентацию 1:44 о примере №4. Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Щелкните здесь, чтобы просмотреть стенограмму видео о проблеме № 3 R-значений композитной стены.

Урок 7b, Экран 9: Значения R для композитной стены

Пример 12

Стена состоит из 8 дюймов из камня, 3 дюймов из полиуретановой плиты и 0,75 дюйма из фанеры. Рассчитайте композитное значение R для стены.

Это проблема, когда у нас есть три слоя для стены, и эти три слоя состоят из камня, полиуретановой плиты и фанеры. Первый камень, его толщина составляет 8 дюймов, и каждый дюйм каменной стены будет иметь значение R, равное 0.08. Следовательно, все эти 8 дюймов вместе дают 0,64. А второй слой состоит из 3 дюймов полиуретана, и каждый дюйм обеспечивает значение R 6,25, поэтому вместе все 3 дюйма обеспечат значение R 18,75. Третий слой — это фанера толщиной три четверти дюйма, обеспечивающая R-значение 0,94. Таким образом, все эти три вместе будут иметь R-значение 20,33 или составное R-значение 20,33 градусов по Фаренгейту, фут в квадрате, час сверх БТЕ.

8-дюймовый камень (0,08 / дюйм): 0,64
3-дюймовый полиуретан (6.25 / дюйм): 18,75
0,75 дюйма фанера: 0,94
Итого: 20,33

Потребности в изоляции по регионам

На карте США ниже показаны потребности в изоляции по регионам, обозначенные цветом и цифрами.

Инструкции : Щелкните кнопки «зоны» под картой, чтобы увидеть рекомендованные Министерством энергетики США общие значения R для нового строительства домов. Обратите внимание, что R-значения изоляции различаются для потолков, стен, пола и т. Д.

Министерство энергетики США рекомендовало общие значения R для домов нового строительства, по регионам и по различным частям дома.

Изоляционные потребности деятельности

Щелкните здесь, чтобы открыть текстовое описание мероприятия

Потребности в изоляции по регионам

Министерство энергетики США опубликовало рекомендуемые общие значения R для домов нового строительства. Информация основана на региональной зоне и охватывает различные части дома.Состояния внутри каждой зоны перечислены ниже, после чего следует таблица данных, содержащая R-значения для каждой части дома. Значения R зависят от типа используемой системы отопления и могут различаться для каждого типа. Некоторые государства могут находиться в нескольких зонах.

Зона 1

Штаты:

Зона 2

Штаты:

• Калифорния
• Аризона
• Техас
• Луизиана
• Миссисипи
• Алабама
• Флорида
• Георгис

Зона 3

Штаты:

• Северная Каролина
• Южная Каролина
• Грузия
• Алабама
• Миссисипи
• Теннесси
• Луизиана
• Арканзас
• Оклахома
• Техас
• Нью-Мексико
• Аризона
• Юта
• Нью-Мексико
• Невада
• Калифорния
• Аляска

Зона 4

Штаты:

• Нью-Йорк
• Нью-Джерси
• Мэриленд
• Делавэр
• Вирджиния
• Пенсильвания
• Западная Вирджиния
• Огайо
• Индиана
• Иллинойс
• Кентукки
• Теннесси
• Северная Каролина
• Грузия
• Арканзас
• Миссури
• Канзас
• Оклахома
• Колорадо
• Техас
• Нью-Мексико
• Аризона
• Калифорния
• Орегон
• Вашингтон

Зона 5

Штаты:

• Вашингтон
• Орегон
• Айдахо
• Калифорния
• Невада
• Юта
• Колорадо
• Аризона
• Нью-Мексико
• Вайоминг
• Южная Дакота
• Небраска
• Канзас
• Айова
• Миссури
• Иллинойс
• Мичиган
• Индиана
• Огайо
• Пенсильвания
• Нью-Йорк
• Западная Вирджиния
• Мэриленд
• Нью-Джерси
• Нью-Гэмпшир
• Массачусетс
• Род-Айленд
• Коннектикут

Зона 6

Штаты:

• Калифорния
• Вашингтон
• Айдахо
• Вайоминг
• Монтана
• Юта
• Колорадо
• Северная Дакота
• Южная Дакота
• Миннесота
• Айова
• Висконсин
• Мичиган
• Нью-Йорк
• Пенсильвания
• Vernmont
• Нью-Гэмпшир
• Мэн

Каков ожидаемый срок службы пенополистирола (EPS)?

(EPS) по существу инертен.В течение 15–30 лет проводились многочисленные исследования пенополистирола в почве, демонстрирующие лишь незначительное разрушение пенополистирола. Пенополистирол вспенивается с помощью пара. Именно увлеченный воздух обеспечивает изоляционные свойства материала. EPS — это пластик, и кроме контакта с углеводородами или воздействия УФ-излучения от солнечного света, он относительно невосприимчив к другим естественным процессам разложения.

Geofoam®, помещенный в землю на десятилетия, повысил ее сопротивление сжатию (прочность). Срок службы EPS длительный, потенциально неограниченный.Большая часть испытаний заключалась в помещении пенополистирола в реактивную среду, такую ​​как почва, где она работает очень хорошо. Ожидается, что срок службы неограничен, особенно в надземных применениях, которые изолированы от загрязняющих веществ и других факторов.

Конструктивным элементом дома или здания ICF является прочная железобетонная стена. Это единственный структурный компонент конструкции ICF. Пенополистирол не несет нагрузки, а встроенные пластиковые перегородки закреплены в бетоне.Бетонная стена, правильно залитая, опирающаяся на соответствующий фундамент и созданная с использованием хорошей дизайнерской смеси, прослужит очень долго. Бетонная стена внутри ICF прослужит еще дольше, потому что она защищена от многих процессов, разрушающих бетон и стальную арматуру, которые она содержит, таких как проникновение воды и замерзание, химические реакции и т. Д.

Если характеристики и долговечность бетона вызывают озабоченность из-за окружающей среды, добавки могут быть смешаны с бетоном во время заливки для дальнейшего укрепления смеси от воды и замерзания.При отверждении бетона в формах ICF сохраняется более высокий уровень влажности в течение более длительного времени, позволяя бетону продолжать реагировать и набирать прочность. Эти преимущества работают вместе, увеличивая потенциальную продолжительность жизни далеко за сотни лет. Структурная целостность стены ICF значительна. Безопасное помещение, одобренное FEMA 320, может быть построено так, чтобы выдерживать ветры со скоростью 250 миль в час, и никакие испытания не показывают, что это со временем уменьшается.

ICF, построенных с использованием пенополистирола, существуют с середины 1970-х годов.Мы уверены, что в сочетании с промышленными испытаниями в различных областях применения EPS будет обеспечивать значительную изоляционную ценность и прочную бетонную конструкцию для многих будущих поколений.
