Устройство вентилируемой кровли для плоской и скатной конструкции
Постоянные суточные колебания температуры становятся причиной образования конденсата. Больше всего его негативное влияние испытывает на себе утеплитель. Вобрав в себя достаточно влаги, он практические перестает выполнять свои функции со всеми вытекающими последствиями. Причем надо отметить, что конденсат – лишь один из возможных источников влаги. Но среди имеющихся кровельных конструкция есть одна, для которой подобных проблем просто не существует. Устройство вентилируемой кровли обеспечивает полную защиту от вздутия покрытия, проникновения под него влаги и образования плесени. Это не единственные достоинства конструкции этого типа.
Преимущества вентилируемой кровли ↑
- Возможность ее обустройства на старой кровельной конструкции без демонтажа покрытия делает этот тип крыши максимально экономичным – уменьшается ее стоимость и существенно экономится время.
- Монтажные работы можно проводить при довольно низких температурах – до -20⁰. А вот во время сильных осадков работы рекомендуется приостановить.
Циркулирующий воздух полностью высушивает все слои кровельного пирога и перекрытия, то есть риск негативных воздействий на конструкцию, которые могут нанести ей ощутимый вред, скажем, поражение плесневым грибком или загнивание сырых досок, практически сводится к нулю. Если устроить вентилируемую конструкцию на старом настиле, то после его полной просушки кровля в полной мере восстанавливает свою функциональность. Такая крыша фактически получается двухслойной.
- Подобная конструкция морозоустойчива, устойчива к воздействию температурных перепадов, неблагоприятных атмосферных условий, механических нагрузок, УФ-излучения, не подвержена гниению.
Конструкция ↑
Такая конструкция особой сложностью не отличается. Для свободной циркуляции воздуха необходима совокупность трех элементов:
- вентилирование зазора между слоями гидро- и теплоизоляции;
- вентилирование зазора между покрытием и гидроизоляционным материалом.
- вентилирование в чердачном пространстве – это составляющая системы общедомовой вентиляции.
Таким образом обеспечивается непрерывность циркуляции воздуха, что помогает поддерживать температуру примерно на одном уровне и способствует быстрому испарению влаги.
Конструктивно вентилируемая кровля имеет несколько видов, которые прежде всего зависят от назначения строения. Для построек типа хозяйственных и гаражей достаточно неутепленного варианта. Конструктивно это,
- система стропил,
- деревянная обрешетка,
- гидроизоляции в виде полиэтиленовой пленки, которую закрепляют к стропилам на рейки;
- кровельное покрытие.
Для отапливаемых зданий в конструкцию добавляют еще плитный теплоизолятор и антиконденсатную пленку, предохраняющую элементы из дерева от конденсата. Кровельный пирог обычно состоит из последовательности таких слоев:
- ламинированная пленка, уложенная в два слоя;
- нетканый материал с высокой степенью влагопоглощения;
- полипропиленовая ткань.
Важным элементом считаются отдушины, расположенные на карнизе по нижней стороне , и вентилируемый конек.
При проектировании этого типа учитывается необходимость присутствия
- естественного водоотведения, иначе говоря, крыша по своей конструкции не должна препятствовать естественному стоку воды. Это условие особенно актуально для плоских крыш, так как несоблюдение этих правил приводит к скапливанию воды на неровных участках ее поверхности;
- выведения пара через крышу.
Виды вентилируемой кровли ↑
Самыми востребованными считаются плоские и скатные, отличающиеся по своей конструкции.
Плоская ↑
С появление в 80-х годах ХХ века утеплителей, оснащенных вентканалами, появилась возможность устраивать вентилируемые плоские кровли. Они оказались особенно востребованы при возведении многоквартирных домов. В их конструкцию входят
- ЖБ-плита перекрытия, которая одновременно выполняет роль основы пирога;
- пароизоляционный слой;
- минераловатный плитный утеплитель, причем оголовок дефлектора должен быть расположен в теплоизоляционном слое;
- цементно-песчаная стяжка;
- гидроизоляция на битумной основе;
- слой из полиуретановой мастики;
- настил.
Для ограждения конструкции крыши строят боковые парапеты. Их обязательно отделяют от кровельного пирога. С этой целью используют материалы насыпного или напыляемого характера. Сегодня в этом качестве чаще всего применяют пенополиуретан. Напыление ППУ дает высокую степень изоляции и герметизации. Кстати, с помощью этого же материала обрабатывают примыкания дефлекторов к крыше.
Устройство плоской кровли достаточно экономично и не требует большого времени. Некоторые сомнения только вызывает уровень теплоизоляции и недостаточная устойчивость конструкции к внешним воздействия, из-за чего ее приходится относительно часто ремонтировать. Хотя, надо признать, это никак не отражается на ее популярности.
Скатная ↑
Одним из популярных утеплителей, используемых при возведении скатных крыш, считается минеральная вата. Среди ее достоинств можно отметить легкость и простоту укладки и отсутствие при грамотно проведенном утеплении «мостиков» холода.
Технология монтажа ↑
Плоская ↑
Для плоской кровли последовательно производят следующие типы работ.
- Подготовка основания. Ее поверхность выравнивают, предварительно заделав все имеющиеся дефекты: сколы, трещины и выбоины.
Оптимальным вариантом подготовки основания считается устройство стяжки из цементно-песчаной смеси или асфальтирование перекрытий с учетом уклона в 2–3⁰.
- Пароизоляция и теплоизоляция. При укладке этих слоев важно выполнять ее непрерывно, сплошным массивом, не допуская каких-нибудь трещин или разрывов.
- Устройство гидроизоляции и стяжки.
- Кровельный настил. В современном строительстве чаще всего используют битумосодержащие наплавляемые материалы. Полотна материала приклеивают к основанию, предварительно расплавив специальный слой. Укладку выполняют с нахлестом в 8–10 см в направлении, поперечном к уклону.
В процессе монтажа должны быть четко обозначены выходы вентканалов. Все места примыканий в дальнейшем изолируют.
Вентиляция здесь, в частности, организована через отверстия, расположенные по краям крыши. Их обязательно закрывают сетками, чтобы оградить от попадания внутрь насекомых.
Скатная ↑

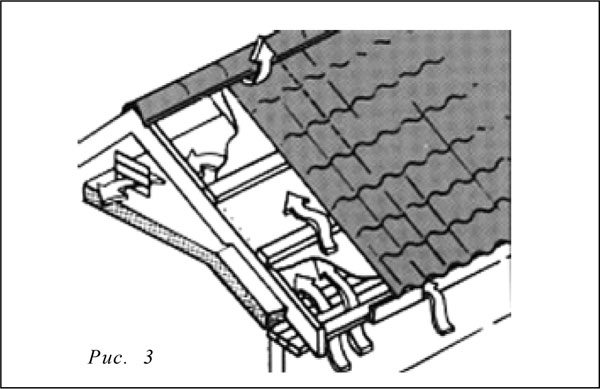

В случае скатной крыши руководство по устройству дополняется еще обязательными этапами обустройства вентилируемого карниза и вытяжки на коньке. Для эффективного функционирования вентиляционных зазоров, предусмотренных при установке кровельного пирога, необходимо, с одной стороны, получить приток воздуха извне, а с другой – обеспечить выход влажному воздуху с верхней коньковой части. Для этого,
- во-первых, по нижней стороне карниза при обшивке оставляют зазоры или специальные отверстия, которые закрывают мелкой стальной сеткой – это защита от птиц и насекомых.
Один из современных вариантов решения проблемы забора воздуха – установка сплошной подшивки карниза панелями с перфорацией, предназначенной для вентилирования крыши.
- во-вторых, коньки должны быть особой конструкции – вентилируемые.
Если по той или иной причине такая возможность не предвидится, то воздух через вентилируемые зазоры, оставленные на нижней и верхней части крыши, выводят наружу посредством особых вентиляторов.
Если для покрытия крыши применяют волнистые листы, неважно какие они – металлические или нет, проблема связывания верхних продухов с атмосферой решается автоматически, даже если использовать «плоский» конек – воздух будет выходить через зазоры на профиле кровельного материала. В этом случае остается обеспечить работу только нижнего зазора.
© 2020 stylekrov.ru
Вентилируемая крыша: конструкция
Постоянные изменения температуры снаружи дома, дождь и талая вода приводят к образованию конденсата, оказывающего разрушительное действие на стропильную систему крыши. Влага впитывается утеплителем и со временем он перестает выполнять свою функцию. Вентилируемая конструкция кровли – это единственный эффективный способ предотвратить скопление влаги в подкровельном пространстве и не допустить деформации несущих элементов.
Преимущества вентилируемой кровли
Источником появления конденсата могут быть не только внешние факторы, но и внутренние испарения, образующиеся в результате жизнедеятельности человека. Вентилируемые конструкции в строительстве используются достаточно давно и эффективность технологии проверена многолетней практикой:
- При сооружении вентилируемой крыши на бывшем в эксплуатации здании нет необходимости демонтировать старое кровельное покрытие, в результате чего значительно уменьшается стоимость работ и сроки их проведения.
- Технология позволяет производить работы при температуре до -20°С. Единственное противопоказание – наличие осадков во время монтажа.
- Свободная циркуляция воздуха в подкровельном пространстве обеспечивает просушивание всех элементов перекрытия и предотвращает образование грибка и загнивание сырого дерева.
- Правильно выполненная вентилируемая кровля устойчива к механическим нагрузкам, морозам, колебаниям температуры и ультрафиолетовому излучению.
При возведении вентилируемой крыши поверх старого покрытия, за счет полного просушивания всех элементов происходит восстановление его функциональности. В результате конструкция получается двойной, что повышает теплоизоляционные характеристики постройки.
Устройство вентилируемой кровли
Вентилируемая кровля предполагает устройство кровельного пирога — многослойной конструкции, которая предотвращает тепловые потери дома в зимнее время, а летом препятствует нагреву помещения от раскаленной крыши. Помимо этого, она предохраняет утеплитель от попадания паров воды изнутри помещения и выводит их наружу в случае проникновения. Кровельный пирог также защищает внутреннюю поверхность кровельного материала от разрушительного воздействия паров. Для этого простого утепления недостаточно, крыша должна быть вентилируемой. Все слои пирога взаимосвязаны друг с другом и отсутствие какого-либо снижает эффективность всей конструкции в целом.
Устройство кровельного пирога снизу-вверх:
- внутренняя отделка;
- пароизоляция;
- слой утеплителя;
- нижний вентилируемый зазор;
- гидроизоляция;
- верхний вентилируемый зазор;
- кровельное покрытие.
Вентилируемые зазоры между слоями кровельного пирога обеспечивают отведение влажного воздуха за пределы конструкции и поддерживает температурный режим на одном уровне. Вентиляция может быть естественной или принудительной, в случае сооружения крыши сложной конфигурации. На зданиях технического назначения или гаражах делают неутепленный вариант вентилируемой крыши, в котором отсутствует утеплитель и слой пароизоляции.
Сооружение скатной вентилируемой крыши
В первую очередь необходимо определиться с типом кровельного покрытия. От этого выбора зависит вид гидроизоляционной пленки, количество продуваемых зазоров, а также конструкция обрешетки и контробрешетки. В зависимости от выбранного покрытия и климатических условий региона рассчитывается сечение стропильных ног и их шаг. Это ответственный этап, требующий высокой точности, поскольку при неправильном расчете нагрузок конструкция через какое-то время может деформироваться или даже обрушиться.
После сооружения стропильной системы необходимо подобрать тип гидроизоляционной пленки, который также зависит от кровельного материала. В продаже имеется несколько разновидностей, отличающихся принципом действия и стоимостью:
- Супердиффузионные мембраны — наиболее дорогой и самый практичный вариант. Материал непроницаем для воды, но в то же время пропускает пар. Эта уникальная способность позволяет устанавливать супердиффузионные мембраны вплотную к теплоизоляции без устройства нижнего вентилируемого зазора. Такой тип гидроизоляции предполагает ограничения на использование некоторых кровельных материалов. Это касается покрытий, внутренняя поверхность которых плохо переносит длительный контакт с парами воды, например, металлочерепица и волнистые битумные листы. В паре с цементно-песчаной, битумной или керамической черепицей материал функционирует нормально. Крепление супердиффузионной мембраны производится на стропилах рейками контробрешетки. Сверху, образуя вентилируемый зазор, монтируется обрешетка для кровельного покрытия. Водяные пары, выходящие из утеплителя, проходят через мембрану в вентилируемый зазор, откуда удаляются за пределы конструкции.
- Диффузионные мембраны — выполняют ту же функцию, только для их нормальной работы требуется наличие двух вентилируемых зазоров. Материал представляет собой полиэтиленовую пленку со множеством микроскопических отверстий. При плотном контакте с плитами утепления они могут перекрыться, и мембрана попросту перестанет работать. Как и предыдущий тип гидроизоляции материал не предназначен для использования с покрытиями, обратная поверхность которых не устойчива к воздействию влаги.
- Антиконденсатные пленки — паропроницаемый материал, применение которого возможно в паре с покрытиями, не уживающимися с предыдущими видами гидроизоляции. С обратной стороны, обращенной к теплоизоляционному слою, материал имеет ворсистую поверхность, на которой задерживаются пары, выходящие из утеплителя. В этом случае устройство двух вентилируемых зазоров — обязательное условие для нормального функционирования материала. Влага с ворсы уносится воздухом по нижнему зазору, внутренняя поверхность кровельного покрытия при этом надежно защищена от испарений и непрерывно проветривается благодаря верхнему вентилируемому зазору.
Использование антиконденсатных пленок выгодно еще и с экономической точки зрения, поскольку позволяет продлить срок эксплуатации недорогой металлочерепицы, который обычно составляет 10-12 лет. Правильно выполненная вентилируемая конструкция увеличит его в 1,5-2 раза.
При сооружении вентилируемых систем с применением антиконденсатных и диффузионных гидроизоляционных материалов, необходимо следить за правильностью их укладки. Если случайно попутать стороны, то материал превратиться в обыкновенную пленку со всеми вытекающими последствиями.
На следующем этапе монтируется теплоизоляционный слой. Специалисты рекомендуют подбирать материал с высокой паропроницаемостью, позволяющий стропильной конструкции дышать, в результате чего ее целостность и несущая способность сохраняется дольше. Этой характеристикой в полной мере обладают менераловатные утеплители.
С внутренней стороны чердака теплоизоляция закрывается специальной пароизоляционной пленкой, служащей барьером для паров из помещения. В качестве бюджетного варианта для паробарьера можно использовать пергамин или армированный полиэтилен, применяемый для сооружения парников. Существует также пленка с отражателем из металлического напыления. Она улучшает теплоизоляционные характеристики помещения, но при ее монтаже необходимо оставлять зазор 20 мм, что немного усложнит конструкцию. Паробарьерный слой зашивается отделочным материалом.

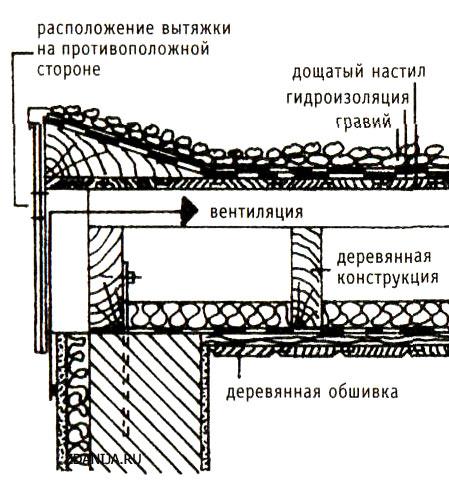

Плоская вентилируемая кровля
Плоская вентилируемая крыша имеет более простое устройство, поскольку при ее возведении не требуется сложная стропильная система. Циркуляция воздуха, обеспечивающая отвод водяных паров, достигается за счет зазора между слоем гидроизоляции и утеплителя.
Расположение слоев снизу-вверх:
- нижнее перекрытие;
- пароизоляция;
- теплоизолирущий слой;
- вентилируемый зазор;
- верхнее перекрытие;
- кровельный материал.
Вентиляция подкровельного пространства осуществляется через отверстия, расположенные на наружных стенах. Их суммарная площадь должна быть не менее 1/500 всей поверхности крыши. Стоит отметить, что слой пароизоляции необходим только в том случае, если в качестве основания используется деревянное перекрытие. Если это железобетонная плита, то утеплитель крепится сразу к ней при помощи клея или специальных механических фиксаторов.
Устройство вентилируемого пространства на плоской крыше позволяет предотвратить образование пузырей и последующих разрывов покрытия в результате давления скопившихся водяных паров. Срок службы качественно сделанной плоской вентилируемой крыши составляет несколько десятков лет.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Вентилируемая кровля для плоских крыш: монтаж, устройство и конструкция
Монтаж и укладка «с ветерком»!
Как сохранить кровлю на долгие и долгие годы? Не так уж и сложно. Достаточно нейтрализовать ее главных врагов: влагу, пар и конденсат. Крыша должна «дышать». И лучше всего ей «дышится» на вентилируемой кровле. Установка аэрационной системы решает проблемы с накоплением влаги в кровельном пироге и увеличивает срок эксплуатации кровли. Впрочем, обо всем по порядку.
Для чего нужна вентилируемая кровля
Что делает обычную мягкую кровлю вентилируемой? Наличие аэрационной системы, т.е. аэраторов – специальных устройств, защищающих от скопления влаги в подкровельном пространстве и препятствующих образованию конденсата. Именно они защищают вашу крышу от самого неприятного и при этом самого распространенного дефекта – вздутия рулонного материала.
Ему подвержены кровли, устланные битумным материалом. Битум «не дышит». Со временем, и особенно после резких перепадов температуры, на нем появляются те самые ненавистные пузыри. Мембранный же материал «дышит», он равнодушен к пагубному воздействия пара. Однако и это не панацея. Хотите быть уверенным на все 100% и защитить свою кровлю от вздутия, а потолок от конденсата? Тогда выход один – установить аэраторы. Причем сделать это можно как в процессе укладки новой кровли, так и после, в процессе ее непосредственной эксплуатации. Мы практикуем оба возможных варианта.
Устройство вентилируемой кровли
Для полноценной и правильной работы аэраторы устанавливаются равномерно по всей площади кровли в наиболее возвышенных ее точках, в участках стыков теплоизоляционных плит. Количество аэраторов зависит от нескольких факторов: площади крыши, концентрации конденсата и влаги, общего состояния кровельного покрытия. Корпус аэратора должен быть выполнен из материала, устойчивого к коррозии и перепадам температуры – самыми распространенными являются пластик и нержавеющая сталь.
Процесс установки выглядит следующим образом:
- Мы делаем отверстия в кровельном пироге, причем отверстия по своей глубине должны достигать теплоизоляционного слоя.
- Далее мы смазываем низ аэратора мастикой и закрепляем его в отверстии на мягкой кровле. Помимо данного крепления, юбку аэратора мы также фиксируем в нескольких местах по окружности саморезами.
Монтаж вентилируемой кровли можно вести при температуре до -35 градусов. Мы не боимся холодов и только рады, когда работу можно закончить раньше назначенного срока. Долгие перерывы мешают. Поэтому мы привыкли делать быстро, слаженно, в четком соответствии с установленным планом.
С виду простой и довольно понятный процесс имеет множество нюансов. Все подробности по устройству вентилируемой кровли можно получить у нашего специалиста. Он бесплатно выедет на объект, рассчитает стоимость работ и предложит оптимальные решения, подходящее конкретно к вашей ситуации.
Вентилируемая кровля: устройство конструкции
Практически каждый человек, который занимается строительством дома, должен знать, что представляет собой вентилируемая кровля?
Она состоит из трех основных контуров вентиляции:
- вентиляция пространства, которая находится между гидроизоляционным слоем и покрытием, а также охватывающая практически все плоскости, несмотря на степень сложности крыш;
- вентиляция пространства непосредственно под кровлей, которую считают одним из элементов системы вентиляции дома;
- вентиляция пространства, находящаяся между слоем гидроизоляции и утеплителем, при которой абсолютно исключены застойные зоны.

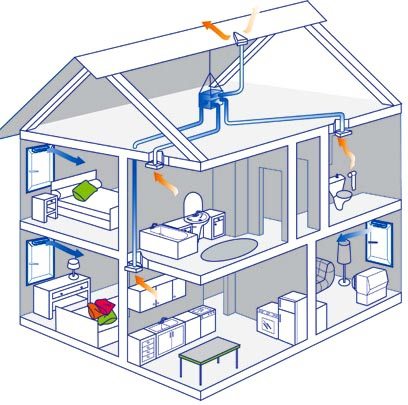

Проектирование и монтаж вентиляции

Много десятилетий при несовершенстве технологий и строительных материалов строились дома, которые дышали за счет кирпича, дерева, щелей окон, в дверях, кладках, в щелях между слоями рулонных материалов – рубероида, пергамина, в которых сплачивались все три контура вентиляции.
В результате этих технологий в доме были постоянные сквозняки, повышенные расходы на отопление и некоторые ограничения по отделке помещений. Довольно часто в некоторых местах появлялась сырость и грибок. Вентиляционные каналы в домах устраивались только в кухнях и санузлах.
Этот вопрос смогли решить на высоком уровне современные строительные материалы для кровли.
Вашему вниманию!При проектировании своего дома следует особое внимание уделять вентиляционной системе.
Для тех, кто хочет провести самостоятельно экспертизу проекта, существует два основных правила теплокровельщика:
- Пар всегда устремляется вверх
- Вода стекает всегда вниз.
Следствия из этих правил следующие:
При устройстве пароизоляции мало нахлестов кровельных материалов друг на друга, на несущие элементы и стены конструкции, места стыков проклеиваются специальной лентой;
Когда вентиляция внутри помещения отсутствует, то иногда даже проклеивание не может предотвратить проникновение влаги в утеплитель, если давление пара высокое. Вентиляция позволяет «выпускать пар из котла».
Стены дома не должны «дышать», так как влага, которая задерживается в наружных слоях стен, часто приводит при замерзании к расслоению и через стены она легко проникает в «кровельный пирог».
Совет!Следует обращать внимание на вентиляцию небольших помещений и пространств.
Монтаж пароизоляции следует проводить ближе к внутреннему пространству дома.
Если при монтаже гидроизоляции возникли ошибки, то необходимо демонтировать покрытие кровли, исправить ошибки, и обеспечить доступ изнутри дома к пароизоляции.
Устройство кровли

Вентиляция кровли препятствует образованию на коньке ледяной корки и выступах кровли.
Приток свежего воздуха обеспечивает вентилируемое пространство, а в летнее время, когда кровля нагревается, воздух забирает влагу и выводит ее наружу. Чтобы такая система хорошо работала, необходимо грамотно продумать обрешетку, на которую накладывают вентилируемую кровлю.
В случае, когда уже установлена стропильная система, то стоит задуматься о выборе кровли. Если вы строите такие помещения, как гараж или склад, которые не отапливаются, то вентиляция в них будет естественная и срок службы этого здания ограничится сроком службы выбранных материалов.
Чтобы здание прослужило долго, необходимо устроить принудительную вентиляцию и утеплить помещение.
Не утепленная кровля состоит из таких элементов:
- стропил;
- обрешетки;
- кровельного материала;
- пленки гидроизоляции.
Гидроизоляционная пленка закрепляется на стропила при помощи реек. Она даже при износе кровельного покрытия предохраняет от попадания внутрь здания влаги и имеет большой срок службы.
Такой материл будет незаменим, даже если вы будете строить небольшой дачный домик, покрытый шифером, эта пленка прослужит более 50 лет.
В частных домах необходимо устройство особого «кровельного пирога».
Кроме утеплителя для вентиляции накладывают диффузионную гидроизоляционную пленку. Эта пленка не пропускает влагу внутрь подкровельные конструкции и обеспечивает прохождение пара через мельчайшие поры материала.
А также она надежно предохраняет конструкцию от ветра, обладая отличными гидроизоляционными свойствами.
Только при монтаже зазоров между теплоизоляционной конструкцией, кровлей и пленкой — хорошую вентиляцию обеспечивает применение диффузионной пленки для гидроизоляции. В другом случае она не будет пропускать пары воды.
Можно использовать антиконденсатную пленку для гидроизоляции.
Она будет хорошо препятствовать образованию конденсата и ее применяют для устройства вентилируемой кровли при использовании любого кровельного покрытия.
Структура этого материала состоит из 4-х слоев:
- полипропиленовой ткани, устойчивой к ультрафиолету;
- нетканого влагопоглощающего материала;
- ламинированной пленки – 2 слоя.
Антиконденсатная пленка защищает не только от проникновения в помещение влаги, но и от скоплений пыли, образования копоти.
В вентилируемой кровли оставляют отдушины для достижения хорошего эффекта, а также обустраивают в нижней части карниза отверстия и вентилируемые коньки, что хорошо связывает вентилируемые зазоры кровли с атмосферой.
Устройство вентилируемой кровли состоит из отделочного материала и утеплителя кровли. Пар, который выходит из помещения, доходит до утеплителя, который, впитывая влагу, теряет свои теплоизоляционные качества.
Влага, что скопилась в теплоизоляционном слое, в основном проникает обратно в помещение и проявляется в виде капель на потолке и стенах.
А летом покрытие крыши очень быстро нагревается и жара попадает через конструкцию кровли в помещение. Чтобы этого избежать, для этого и производят монтаж вентилируемой кровли.
На сегодняшний день требования к современным кровельным материалам очень жесткие. Они должны защищать помещение от проникновения влаги в слой утеплителя для кровли, и если это произошло, то способствовать быстрому выведению наружу влаги.
Поэтому вентилируемая кровля должна быть хорошо утепленной.
Вентилируемая каркасная плоская кровля терраса
В этой статье речь идет об эксплуатируемой вентилируемой террасе, устроенной на деревянных балках над отапливаемым помещением как с внутренней, так и с наружной системой водоотвода.
Терраса над помещением является одним из наиболее сложных элементов, как для проектирования, так и для возведения, имеет структуру аналогичную плоской кровле и выполняет те же функции. Одним из преимуществ вентилируемой конструкции террасы является то, что все изоляционные материалы находятся между балками перекрытия, что существенно снижает толщину внешних слоев. Также вентилируемая конструкция террасы позволяет отводить избыточную влагу из перекрытия.
Конструкция вентилируемой террасы должна соответствовать следующим условиям:
— вентилируемая терраса должна выступать за контуры основного дома. См. рис. 132a. Разрешается лишь частичное встраивание террасы на расстояние менее 1 м. См. рис. 132b. Это является необходимым условием для прохождения достаточного количества воздуха во всех частях вентиляционного зазора.
— при устройстве вентилируемой террасы вентиляционный зазор создается с помощью двойной обрешетки. С открытых сторон вентилируемой террасы должны быть предусмотрены вентиляционные отверстия. Прохождение достаточного количества воздуха необходимо для отвода избыточной влаги.
— конструкция вентилируемой террасы не должна допускать попадания влаги из осадков внутрь перекрытия. Для этого нужно использовать специальные ветро-, гидрозащитные мембраны, однако они не должны препятствовать выходу пара из утеплителя. Для настила под водонепроницаемое покрытие пола, нужно использовать влагостойкие материалы, например, плиты класса OSB-3.
— если есть опасность таянья большого количества снега на поверхности террасы, то в таком случае нужно предусмотреть систему внутреннего водоотвода, встроенную в само перекрытие. В южных районах, с малым количеством осадков в виде снега, можно применять навесные водосточные желоба и настенные водосточные трубы, также это касается тех случаев, когда терраса заведена под общую с домом кровлю или толщина теплоизоляционного слоя составляет минимум 250 мм.
— уровень пола террасы должен быть примерно на 50 мм ниже уровня пола внутри дома.
Рис. 132a и b. Расположение террасы по отношению к основному дому.
2.1. Несущая конструкция вентилируемой плоской кровли, террасы
Перекрытие, являющееся основанием изолированной вентилируемой террасы, должно состоять из деревянных балок с сечением, удовлетворяющим требования прочности и жесткости. При расчетах нужно отталкиваться от минимально возможной высоты балок составляющих несущий каркас террасы, это нужно для того чтобы снизить уровень пола примерно на 50 мм по отношению к полу внутри дома. Чтобы увеличить несущую способность перекрытия можно уменьшить шаг несущих балок. При выборе сечения несущих балок изолированной вентилируемой террасы нужно помнить, что высота балки должна быть равна расчетной толщине теплоизоляционного слоя. См. рис. 21. Содержание влаги в несущих балках во время сборки перекрытия не должно превышать 15%.
Рис. 21. Устройство изолированной вентилируемой террасы на деревянных балках.
2.2. Вентилируемая каркасная плоская кровля терраса — устройства пола
Устройство пола террасы показано на рис. 23, элементы конструкции, находящиеся под сплошным настилом показаны на рис. 21. Для настила под водонепроницаемое покрытие пола, нужно использовать влагостойкие материалы, например, плиты класса OSB-3. В качестве водонепроницаемого покрытия пола можно использовать рубероид, вальцованные листы из оцинкованной стали и другие подобные материалы. Для защиты водонепроницаемого покрытия от механических повреждений применяются щиты из импрегнированных деревянных досок. Ширина монтажного бруска должна быть не менее 73 мм. На монтажном бруске не должно быть острых граней, обращенных к водонепроницаемому покрытию. Перед установкой деревянных щитов под монтажный брусок укладывают дополнительную прокладку для защиты водонепроницаемого покрытия. Деревянные щиты укладывают так, чтобы они не мешали оттоку дождевой воды. Закреплять деревянные щиты к балкам перекрытия не нужно, они должны быть легкосъемными для того, чтобы обеспечить возможность уборки.
Рис. 23. Пол террасы.
2.3. Ограждение эксплуатируемой плоской кровли, террасы
Ограждение террасы должно иметь такую конструкцию, чтобы здоровью детей и взрослых не был нанесен ущерб по причине падения за ограждение или застревания в нем.
Если терраса расположена на высоте более 0,5 м от уровня земли, то высота ограждения должна быть не менее 1 м. Высота ограждения измеряется от верхнего уровня деревянных щитов.
Крепление стоек ограждения должно быть достаточно прочным, чтобы выдерживать расчетную горизонтальную нагрузку 0,4 kN/м2. Шаг стоек ограждения должен быть не более 1,2 м.
Между стойками ограждения выполняют вертикальное либо горизонтальное заполнение. Чтобы уберечь детей от падения за ограждение, расстояние между вертикальными элементами ограждения должно быть не более 100 мм. Чтобы дети не забирались на ограждение, расстояние между горизонтальными элементами должно быть не более 20 мм.
Чтобы обеспечить горизонтальную жесткость и прочность ограждения террасы, поверх стоек монтируется массивный поручень. В местах угловых соединений поручень собирается с помощью металлических уголков или фанерных накладок таким образом, чтобы внешне это было незаметно. Ограждение террасы должно быть жестко закреплено к наружной стене. Стойки ограждения крепятся к с наружной стороны террасы чтобы не повредить ветро-, гидрозащитную мембрану как показано на рис. 813a и b и рис. 823. Если закрепить ограждение террасы к стене невозможно или его длина составляет от 8 до 10 м, то перед тем как выбрать сечение стоек и тип крепления, необходимо провести детальный расчет, учитывающий актуальные моменты и нагрузки.
2.4. Система водоотвода. Необходимый уклон водонепроницаемого покрытия
Водонепроницаемое покрытие террасы должно располагаться под уклоном минимум 1:40 по направлению к желобам. Желоба должны иметь уклон минимум 1:60 по направлению к водосборной воронке. При этом деревянные щиты, устанавливаемые для защиты водонепроницаемого покрытия от механических повреждений, не должны мешать оттоку дождевой воды. См. рис. 23.
В южных районах, с малым количеством осадков выпадающих в виде снега, в качестве системы водоотвода можно применять навесные водосточные желоба и настенные водосточные трубы, также это касается тех случаев, когда терраса заведена под общую с домом кровлю или толщина теплоизоляционного слоя перекрытия составляет более 250 мм. Для защиты наружной системы отвода воды от промерзания можно спроектировать электрическую систему обогрева.
Если есть опасность таянья большого количества снега на поверхности террасы, то в таком случае нужно предусмотреть систему внутреннего водоотвода, встроенную в само перекрытие. Внутренняя система водоотвода избавлена от проблемы замерзания. Конструктивно, она состоит из водосборной воронки, водосливной трубы («стояка») и выпуска – участка трубопровода для отвода атмосферных сточных вод в сеть ливневой канализации.
На рис. 812a и b показана наиболее распространенная конструкция внутренней системы водоотвода. Водосборная воронка установлена у наружной стены дома, потому что там в первую очередь происходит таянье снега, там расстояние до внутренней стены нижнего этажа будет наименьшим. Водосливная труба должна располагаться во внутренней стене находящейся этажом ниже, если это не представляется возможным, то ее монтируют с теплой стороны наружной стены строения.
Водосточный желоб должен идти вдоль двери или вдоль высоких окон, минимальная длина желоба должна быть не менее ширины проема. Рекомендуется монтировать водосточный желоб по всей ширине террасы. Верхний уровень желоба направленного к воронке должен быть на 150 мм ниже водонепроницаемого покрытия заведенного под дверной порог или под высокие окна. Ширина водосточного желоба должна быть такой, чтобы было достаточно места для монтажа водосборной воронки.
Водосборная воронка устанавливается в самой нижней точке поверхности плоской кровли, там, где в первую очередь происходит таянье льда, и соединяется с водосливной трубой, образуя герметичное соединение. В месте прохождения сквозь ветро-, гидрозащитную мембрану водосливная труба должна уплотняться резиновой манжетой. См. рис. 812b. Для того, что бы стояк водосточной системы не засорялся различным мелким мусором, сверху на водосборную воронку монтируют специальную решетку.
В зависимости от типа водосборной воронки применяются различные способы крепления: вклеивание и прижим с помощью нержавеющих шурупов.
Водосборная воронка с прижимным кольцом закрепляется таким образом, чтобы была обеспечена возможность свободного хода выпускного патрубка водосборной воронки внутри водосливной трубы («стояка»). Это делается для того, чтобы воронка не выпирала над поверхностью водонепроницаемого покрытия в случае усадки несущих деревянных конструкция перекрытия.
Водосборная воронка с уплотнительной манжетой, наклеенной на фланец:
Монтаж водосборной воронки с уплотнительной манжетой, наклеенной на фланец, производят таким образом, чтобы водонепроницаемое покрытие кровли приклеивалось поверх уплотнительной манжеты с нахлестом минимум в 50 мм.
В каждом из вышеперечисленных случаев, по окончании работ следует провести испытания системы водоотвода водой подающейся под давление. Количество водосборных воронок и диаметр сливной трубы рассчитываются исходя из конструктивных особенностей кровли и интенсивности атмосферных осадков для заданной местности. В качестве аварийного водоотвода с кровли, в случае засора основной системы водостока применяют переливы. Перелив применяют в тех случая, когда конструкция плоской кровли подобна той, что изображена на рис. 813c. Перелив располагают в самой нижней точки поверхности кровли и приваривают к водонепроницаемому покрытию кровли.
3.1. Теплоизоляция эксплуатируемой плоской кровли, террасы над отапливаемым помещением
В качестве теплоизоляции обычно применяют плиты из минеральной ваты обладающие теплопроводностью 0,033 и 0,037 Вт/м*К, где К-градус Кельвина.
Для того чтобы добиться минимальной толщины перекрытия, рекомендуется использовать теплоизоляционные материалы обладающие наименьшим коэффициентом теплопроводности. В табл. 32 приводятся значения коэффициента теплопередачи для теплоизоляционных материалов, обладающих различной толщиной и теплопроводностью.
Табл. 32. Коэффициенты теплопередачи для изолированной вентилируемой террасы на деревянных балках. См. рис. 21.
Примечание: При расчетах учитывалось, что толщина теплоизоляции будет равна высоте балок перекрытия. Шаг балок перекрытия равен 600 мм, а их толщина — 48 мм. При использовании балок перекрытия толщиной 73 мм, коэффициент теплопередачи возрастает на 0,02 Вт/(м2К).
Плиты теплоизоляции должны устанавливаться между балками перекрытия после того, как будут смонтированы ветро-, гидрозащитная мембрана, оба слоя обрешетки, сплошной настил и водонепроницаемое покрытие плоской кровли. Рекомендуется укладывать теплоизоляцию в два слояс перекрытием стыков плит. Толщина теплоизоляционного слоя должна строго соответствовать высоте балок, чтобы ветро-, гидрозащитная мембрана немного провисала как показано на рис. 21. Это нужно для того чтобы места стыков между листами мембраны, зажатые деревянными рейками, находились выше уровня самой мембраны. Поэтому, нельзя встраивать теплоизоляцию выше верхнего уровня балок перекрытия.
4.1. Пароизоляция эксплуатируемой плоской кровли, террасы над отапливаемым помещением
В качестве пароизоляции рекомендуется использовать качественную полиэтиленовую пленку, обладающую достаточной долговечностью, толщиной 0,15 мм. Под балки перекрытия затем рекомендуется прибить в перпендикулярном направлении рейки толщиной минимум 23 мм, чтобы, таким образом, обеспечить возможность прокладки гофрированных трубок для электропроводки. Потолок может состоять материалов или деревянной вагонки. Использовать встраиваемые потолочные светильники не советуется.
Во избежание скопления влаги внутри ограждающей конструкции, пароизоляция должна быть выполнена правильно. Пароизоляция должна монтироваться без поперечных стыков по все длине балок террасы. Стыки делают по длине балок террасы и прижимают с нижней стороны рейкой. В местах стыка пароизоляции террасы со стеной, ее заводят на стену и зажимают рейкой так, чтобы стык между пароизоляцией перекрытия и пароизоляцией стены был герметичным. На рис. 812b и рис. 822a и b мы видим, что пароизоляция перекрытия основного дома заводится на стену примерно на 1 м. В данном случае, это сделано для того чтобы воспрепятствовать прохождению влаги в перекрытие террасы посредством диффузии. На рис. 812a показана вертикально установленная плита теплоизоляции, обернутая с 3-х сторон пароизоляцией. Это делается для того, чтобы обеспечить парозащиту теплоизоляционного слоя перекрытия террасы.
5.1.Комбинированная ветро-, гидрозащита эксплуатируемой плоской кровли, террасы над отапливаемым помещением
В качестве комбинированной ветро-, гидрозащиты применяют специальные паропроницаемые мембраны. Мембранную ветро-, гидрозащиту монтируют по всей длине балок террасы, без поперечных стыков. Стыки делают по длине балок террасы с нахлестом минимум 50 мм. Места стыков мембранной ветро-, гидрозащиты должны быть приподняты как показано на рис. 21. Для этого вначале поверх балок террасы набивают рейки, на них укладывают ветро-, гидрозащитную мембрану с небольшим провисанием между балками (см. рис. 21.), а затем зажимают мембрану с помощью еще одного слоя реек. В местах стыка ветро-, гидрозащитной мембраны террасы со стеной (см. рис. 813aи рис. 822a) ее крепят с нахлестом к ветро-, гидрозащитной мембране стены. Места стыков должны герметично зажиматься рейкой.
5.2.Сплошной настил плоской кровли
Для устройства сплошного настила плоской кровли (см. рис. 21) используют влагостойкие плитные материалы. Влагостойкие плиты прибивают к рейкам гвоздями или прикручивают шурупами. Расстояние между креплениями должно быть не более 150 мм по контуру плиты и не более 300 мм по центру. Наилучшее качество крепления обеспечивают шурупы или витые гвозди. Для плит толщиной до 15 мм используют шурупы длиной 45-50 мм или гвозди длиной 55 мм. Если толщина плиты больше 15 мм, то используются шурупы длиной 55 мм или гвозди длиной 65 мм. На поверхности сплошного настила не должно быть выступающих шляпок шурупов и гвоздей или прочих выступающих частей, могущих повредить водонепроницаемое покрытие плоской кровли.
Влагостойкие плиты сплошного настила должны укладываться с уклоном минимум 1:40 по направлению к водосборной воронке или к наружному водосточному желобу в зависимости от типа системы водоотвода. Уклон можно создать, подкладывая под влагостойкие плиты клинья или же их можно крепить к рейкам различной толщины.
6.1.Устройство вентилируемого зазора эксплуатируемой плоской кровли, террасы над отапливаемым помещением
Для устройства вентилируемого зазора в данном случае используют двойные рейки сечением минимум 23х48 мм (см. рис. 21) и поперечные рейки сечением 36х48 мм. Для того что бы стыки ветро-, гидрозащитной мембраны надолго оставались надежно зажатыми, нужно использовать рейки с влажностью не более 15%.
С открытых сторон вентилируемой террасы должны быть предусмотрены вентиляционные отверстия шириной не менее 30-40 мм. Прохождение достаточного количества воздуха необходимо для отвода избыточной влаги.
7.1.Монтаж водонепроницаемого покрытия плоской кровли
В качестве водонепроницаемого покрытия плоской кровли можно использовать рубероид или специальные рулонные гидроизоляционные материалы, устойчивые к механическим нагрузкам и повреждениям. Стыки водонепроницаемого покрытия должны свариваться. Водонепроницаемое покрытие должно быть механически прикреплено к сплошному настилу. Исключение составляют те случаи, когда площадь террасы невелика и она не подвержена воздействию сильного ветра, так что деревянные щиты из импрегнированных досок являются достаточным балластом.
Края водонепроницаемого покрытия плоской кровли должны заводиться под ветрозащитное покрытие стены, под дверной порог и загибаться за края террасы. Более подробно эти моменты отображены на рисунках в разделе конструктивных решений (см. далее по тексту статьи). В тех местах, где заведенное под дверной порог водонепроницаемое может подвергнуться дополнительным механическим повреждениям, устанавливают защитные металлические отливы.
8.1. Конструктивные решения для изолированной вентилируемой плоской кровли, террасы с внутренней системой водоотвода
Сплошной настил вентилируемой террасы с внутренней системой водоотвода должен выполняться с уклоном минимум 1:40 по направлению к водосточному желобу, расположенному у внутренней стены дома. См. рис. 812a и b.
На рисунке 812a показано устройство вентилируемой террасы расположенной на выступающих балках перекрытия основного дома. Уровень пола во внутренне помещении поднят до такой высоты, чтобы водонепроницаемое покрытие террасы заводилось минимум на 150 мм под дверной порог, при этом разница в уровне полов должна быть приемлемой. В деревянном щите, расположенном над водосточным желобом используют узкие террасные доски, уложенные с зазором минимум 5 мм, чтобы обеспечить хорошие условия для оттока дождевой воды. Террасные доски над водосточным желобом должны крепиться таким образом, чтобы их можно было снимать для прочистки желоба и водоприемной воронки. В качестве альтернативного решения над водосточным желобом можно использовать съемную решетку. См. рис. 812b. Парозащита теплоизоляции перекрытия выполняется с помощью вертикально установленных плит теплоизоляции обернутых с трех сторон в парозащитную пленку. См. рис. 812a. Плиты теплоизоляции должны нарезаться таким образом, чтобы плотно заполнить весь проем.
На рис. 812b. изображена несколько иная конструкция вентилируемой террасы. В данном случае, балки террасы опираются на каркас несущей внутренней стены, а балки перекрытия основного дома опираются на балки террасы.
Рис. 812a. Устройство изолированной вентилируемой террасы с внутренней системой водоотвода расположенной на выступающих балках перекрытия основного дома.Водонепроницаемое покрытие террасы заводится минимум на 150 мм под дверной порог.
Рис. 812b. Устройство изолированной вентилируемой террасы с внутренней системой водоотвода. Балки террасы опираются на каркас несущей внутренней стены, а балки перекрытия основного дома опираются на балки террасы. Водосборная воронка располагается у стены основного дома, водосливная труба встраивается во внутреннюю стену 1-го этажа.
С открытых сторон вентилируемой террасы должны быть предусмотрены вентиляционные отверстия шириной не менее 30-40 мм. См. рис. 813a, b и c. Прохождение достаточного количества воздуха необходимо для отвода избыточной влаги. Чтобы обеспечить необходимый свес плоской кровли, на обвязочные балки террасы набивают в вертикальном направлении бруски. Толщина брусков должна быть в 5 раз больше вентиляционного зазора. Стойки ограждения террасы должны надежно крепиться к балкам террасы сквозь прибитые ранее бруски. См. рис. 813a. Если закрепить поручень ограждение террасы к стене основного дома невозможно или его длина ограждения составляет от 8 до 10 м, то перед тем как выбрать сечение стоек и тип деталей для крепления, необходимо провести детальный расчет, учитывающий актуальные моменты и нагрузки.
Чтобы вода не стекала с открытых сторон террасы можно использовать в качестве бортиков рейку. В таком случае водонепроницаемое покрытие заводится поверх рейки. В качестве защиты от механически повреждений поверх рейки устанавливается металлический отлив. См. рис. 813b и c.
На рис. 813c изображена та же конструкция вентилируемой террасы, что и на рис. 813b, только разрез сделан в поперечном направлении по отношению к балкам террасы. К тому же на рис. 813c показано устройство перелива применяющегося в качестве аварийного водоотвода с плоской кровли. Более подробно это было описано в пункте «Система водоотвода».
Места стыков мембранной ветро-, гидрозащиты должны быть приподняты (См. рис. 813c). Для этого вначале поверх балок террасы набивают рейки, на них укладывают ветро-, гидрозащитную мембрану с небольшим провисанием между балками (см. также рис. 21.), а затем зажимают мембрану с помощью еще одного слоя реек.
Рис. 813a. Устройство изолированной вентилируемой террасы с внутренней системой водоотвода. Открытая сторона. Разрез произведен вдоль балок террасы.
Рис. 813b. Устройство изолированной вентилируемой террасы с внутренней системой водоотвода. Открытая сторона оснащена бортиком. Разрез произведен вдоль балок террасы.
Рис. 813c. Устройство изолированной вентилируемой террасы с внутренней системой водоотвода. Открытая сторона оснащена бортиком. Разрез произведен поперек балок террасы.
8.2. Конструктивные решения для эксплуатируемой вентилируемой плоской кровли,террасы с наружными навесными водосточными желобами и настенными водосточными трубами
В южных районах, с малым количеством осадков в виде снега, в качестве наружной системы водоотвода с плоской кровли можно применять навесные водосточные желоба и настенные водосточные трубы. Также это касается тех случаев, когда терраса заведена под общую с домом кровлю или толщина теплоизоляционного слоя между балками террасы составляет минимум 250 мм.
Сплошной настил вентилируемой террасы с наружной системой водоотвода должен выполняться с уклоном минимум 1:40 по направлению к навесным водосточным желобам.
На рис. 822a. изображена такая конструкция вентилируемой террасы с наружной системой водоотвода, при которой балки террасы опираются на каркас несущей внутренней стены, а балки перекрытия основного дома опираются на балки террасы. Стык между водонепроницаемым покрытием плоской кровли и ветро-, гидрозащитным покрытием наружной стены основного дома должен быть герметичным. Для этого края водонепроницаемого покрытия заводят под ветрозащитное покрытие стены минимум на 150 мм и плотно прижимают рейкой. См. рис. 822a.
Конструкция изолированной вентилируемой террасы с наружной системой водоотвода предусматривает, чтобы края водонепроницаемого покрытия плоской кровли заводились под дверной порог минимум на 50 мм (см. рис. 822b.).
В тех местах, где заведенное под дверной порог водонепроницаемое может подвергнуться дополнительным механическим повреждениям, устанавливают защитные металлические отливы.
С открытых сторон вентилируемой террасы должны быть предусмотрены вентиляционные отверстия шириной не менее 30-40 мм. См. рис. 823. Прохождение достаточного количества воздуха необходимо для отвода избыточной влаги. Чтобы обеспечить необходимый свес плоской кровли, на обвязочные балки террасы набивают в вертикальном направлении бруски. Толщина брусков должна быть примерно в 5 раз больше вентиляционного зазора. Стойки ограждения террасы должны надежно крепиться к балкам террасы сквозь прибитые ранее бруски. См. рис. 823. Если закрепить поручень ограждение террасы к стене основного дома невозможно или его длина ограждения составляет от 8 до 10 м, то перед тем как выбрать сечение стоек и тип деталей для крепления, необходимо провести детальный расчет, учитывающий актуальные моменты и нагрузки.
Водонепроницаемое покрытие должно заводится поверх металлического отлива, устанавливаемого над наружной водосточной трубой (см. рис. 823).
Рис. 822a. Устройство изолированной вентилируемой террасы с наружной системой водоотвода. Балки террасы опираются на каркас несущей внутренней стены, а балки перекрытия основного дома опираются на балки террасы.
Рис. 822b. Устройство изолированной вентилируемой террасы с наружной системой водоотвода. Балки террасы опираются на каркас несущей внутренней стены, а балки перекрытия основного дома опираются на балки террасы. Края водонепроницаемого покрытия плоской кровли заводят под дверной порог минимум на 50 мм.
Рис. 823. Открытая сторона изолированной вентилируемой террасы с наружной системой водоотвода.
9.1. Список использованной литературы
1. Андерс Фрёструп, «Теория столярного дела. Деревянные конструкции», Гюльдендаль Ундервиснинг, Осло, 2008.
2. Свейн Тарье Колстад, Сивер Увслёк, Кнут Норенг, Ханна Ларсен, «Изолированные вентилируемые террасы с деревянным каркасом», СИНТЕФ, Осло, 2011.
3. Еврокод 5, EN 1995-1-1 «Проектирование деревянных конструкций», Британский институт по стандартизации, Лондон, 1995.
4. Еврокод 0, EN 1990 «Основы проектирования несущих конструкций», Британский институт по стандартизации, Лондон, 1990.
5. Еврокод 1, EN 1991 «Воздействия на несущие конструкции», Британский институт по стандартизации, Лондон, 1991.
Любое копирование, перепечатка и распространение материалов данной статьи без письменного разрешения автора запрещены.
С уважением, © Владислав Воротынцев, 07.10.2013.
Узнать расценки на изготовление каркасного дома можно по телефону:
моб. 8(904)5105468
Плоские крыши — Как сделать ремонт квартиры самостоятельно?
Плоской крышей называют многослойную конструкцию кровли, которая имеет очень малый уклон или не имеет уклона. Для того чтобы на крыше не скапливалась вода, которая может замерзнуть зимой и которая способствует росту водорослей и растений, а также скоплению грязи, плоские кровли устраиваются в большинстве случаев с минимальным уклоном от 2 до 5%, т.е. около 1—3°.
Воздействия на плоские крыши
-
дождь, град, ветер
-
образование льда и луж
-
жара, холод, перепады температур
-
УФ-облучение, действие озона
-
прогибы, усадки
-
конденсат
-
транспортные нагрузки
Плоские крыши подвержены многочисленным воздействиям. Для того чтобы не возникали повреждения и для надежного водоотвода с кровли, необходимо тщательное проектирование и выполнение как несущих частей крыши, так и ее гидроизоляции. Особенно это относится к краям крыши и к местам прохождения через кровлю различных конструкций и надстроек. Плоские кровли могут выполняться в виде эксплуатируемых крыш-террас, проезжих крыш над многоэтажными паркингами или с озеленением кровель (озелененные крыши).
Невентилируемые плоские крыши
Как правило, плоские крыши выполняются в виде невентилируемых конструкций, в которых перекрытие, теплоизоляционный слой и кровельное покрытие (гидроизоляция) связаны между собой (табл. 1 и рис. 1).
Таблица 1. Выполнение невентилируемых плоских крыш | ||
Устройство | Функция | Строительные материалы |
Несущая оболочка | Разделение пространства, восприятие и передача нагрузок, звукоизоляция и пожарная защита | Железобетонное перекрытие из монолитного бетона, бетонных сборных элементов, стального профильного настила, деревянных конструкций, обитых пропитанными досками, состыкованными в паз или из древесно-стружечных материалов |
Разделительный слой Пароизоляция |
Слой для скольжения и разделения несовместимых материалов Предотвращение диффузии водяного пара в теплоизоляцию и под гидроизоляцию |
Гидростеклоизол, пленка или пароизоляционный слой с точечной приклейкой из битумных рулонных материалов с вложением алюминиевой или медной фольги В стыках наваренная пленка из полиэтилена или плиизобутилена |
Теплоизоляция | Уменьшение передачи тепла и температурных напряжений Формирование уклона с помощью слоев теплоизоляции переменной толщины |
Пенопласты из полистирола, полиуретана или фенольной смолы, жесткие (способные выдержать хождение людей) минерале ватные плиты Пеностекло, битуминированные пробковые плиты |
Выравнивание давления водяного пара и разделительный слой Гидроизоляция |
Уменьшение образования пузырей испарения запертой или пришедшей влаги. Защита утеплителя от тепловой приклейки в жаркую погоду. Слой скольжения Водонепроницаемая плоскость |
Как разделительный слой. Часто точечно приклеенный первый слой многослойного пирога гидроизоляции из комбинации кровельных рулонных материалов с различным основанием, или соответствующие рулонные материалы из полимерных битумов, а также свариваемые рулонные материалы или Рулонные кровельные синтетические материалы, например из полиизобутилена с катанным гидростеклоизопом |
Зашита поверхности | Защита от прямого облучения солнцем, ветрового отсоса и от механических повреждений | 5-10 см промытого гравия с гранулометрическим составом 16/32, обкладкой плиткой или рулонными материалами со светлой посыпкой на заводе, например слюдяной или шиферной крошкой |
Рис. 1. Конструкция плоской крыши
Несущие оболочки из железобетона и профилированного стального настила на их наружной поверхности имеют предварительную обмазку из битумной эмульсии или битумного раствора. Мягкие на изгиб легкие крыши с несущей оболочкой из стальных трапецеидальных профилей или из деревянной конструкции с обшивкой всегда устраиваются с небольшим уклоном (рис. 2).
Рис. 2. Легкая крыша из стального трапецеидального профилированного настила
Железобетонные крыши из водонепроницаемого бетона имеют простое устройство. Необходима только, в большинстве случаев расположенная со стороны помещения, теплоизоляция из полистирольного пенопласта с пароизоляцией, а также защита поверхности (рис. 3). Такие крыши могут быть выполнены также в виде крыш перевернутого типа, причем бетон выполняет также функцию пароизоляции.
Рис. 3. Железобетонные покрытия из водонепроницаемого бетона
Озелененная кровля
Вследствие все увеличивающейся застройки городских площадей природное жизненное пространство все более стесняется, а ландшафт запечатывается под асфальт. Возможность возвращения городу близких к природным площадей и улучшить климат позволяют озелененные крыши, которые легко возводятся в случае плоских кровель. Озеленение крыш наряду с экологическим значением имеет и строительно-технические преимущества, например, защиту кровель от экстремально высоких температур, ультрафиолетовых лучей, ветрового отсоса и механических повреждений, а также повышенную шумо- и теплоизоляцию.
Наряду с обычным для плоских крыш послойным строением для озелененных крыш необходимы и другие конструктивные функциональные слои для посадки растений. Верхний слой гидроизоляции покрывается прочной против прорастания корней пленкой. Над ней устраиваются разделительный слой скольжения, защитный слой, водонакопительный и дренирующий слой, фильтрующая плитка, а также слой растительного грунта, в который высаживаются озеленяющие растения (рис. 4).
Рис. 4. Устройство озелененных крыш
По устройству растительного слоя и по возможностям посадки растений различают экстенсивное и интенсивное озеленение. Последнее позволяет садовый ландшафт. При экстенсивном озеленении возможно более простое устройство крыши и меньшие трудозатраты на ее эксплуатацию. Однако при этом озеленение ограничивается мхами, толстолиственными растениями, луговыми и газонными травами.
Вентилируемые плоские кровли
Вентилируемая плоская кровля (холодная кровля) — это конструкция из двух оболочек (рис. 5). Воздухообмен происходит через отверстия в краях кровли, которые защищаются сеткой от насекомых. Согласно DIN 4108 свободное сечение отверстий на двух противоположных карнизах кровли должны составлять не менее 1/500 общей площади крыши, а вентилируемая прослойка должна иметь высоту не менее 5 см. Целесообразно четко превышать эти минимальные значения. В случае деревянных конструкций под теплоизоляцией следует располагать пароизоляцию. В качестве кровельного ковра следует применять гидроизоляцию с защитой поверхности.
Рис. 5. Вентилируемая плоская крыша
Кровли — Плоские крыши. — строительные конструкции
Кровли — Плоские крыши. — строительные конструкции — энциклопедия нойферт Стр.52 из 257 Крыши вентилируемые.Существуют два варианта плоских крыш: невентилируемая (однослойная) -» [1] и вентилируемая крыша (двухслойная) -» [2]. Не-вентилируемые крыши (называемые ранее теплыми) — это однослойные крыши, в которых утеплитель и кровля лежат на несущей конструкции. Особой формой такой крыши является конструкция, в которой покрытие лежит на несущей конструкции и является одновременно утеплителем (например, газобетонные плиты). Другим особым типом плоской невентилируемой крыши является так называемая обратная крыша. Гидроизоляция в ней находится под слоем теплоизоляции для защиты от неблагоприятных погодных воздействий. Вентилируемые крыши («холодные») — это двухслойные крыши с расположенным между ними вентилируемым снаружи пространством — [2]-[8]. Вентилируемая крыша •* [3]-[8] Совсем плоская вентилируемая крыша, но только с пароизоляцией: сопротивление диффузии внутреннего слоя > 10 см. Воздушный слой здесь присутствует только для выравнивания давления пара. Как вентиляция он будет функционировать, начиная с уклона в 10°. Расположение слоев -* [3] и [4]. Важно: внутренний слой должен быть воздухонепроницаем! Соединение в паз и гребень здесь не подходит! Гидроизоляция как у невентилируемой крыши. Уклон > 1,5%, лучше 3%. Важен для отвода с кровли воды. Стоки необходимо утеплять и в воздушной прослойке между слоями. Для стоков также необходимо применение утепленных труб -* [б]. Важно соблюдать герметичность пароизоляции (плотный нахлест и плотные стыки на границе крыша-стена, особенно в бассейнах. Разрешается применение гвоздей только в неизбежных ситуациях). В случае возведения легких конструкций необходимо улучшить температурную амплитуду — TAV — за счет введения дополнительных тяжелых слоев (накопление тепла!) под слоем теплоизоляции. Неблагоприятное TAV — это такое же колебание температуры, как и наружного воздуха, означающее климат барака; не все можно поправить только за счет теплоизоляции! При искусственной вентиляции помещений под вентилируемыми крышами должно быть пониженное давление. В противном случае тепло из помещений будет выдавлено в воздушную прослойку крыши.
ПРЕДЫДУЩАЯ СТРАНИЦА…… 52 …… СЛЕДУЮЩАЯ СТРАНИЦА
Для заказчиков:
Проект ресторана/кафе
Дизайн интерьера
Разработка предмета
Дизайн мебели
Архитектура
Планировка
Эскизы
Сотрудничество:
Для мебельщиковДля строителей
Для поставщиков
Для журналистов
Для блогеров
Вакансии
Нашли ошибку?
Лекторий:
Интерьеры
Интерьерные стили
3d max для интерьеров
Autocad и РП
Общепит
Предметный дизайн
Производство
