Вентиляции фото – что это такое и с помощью чего осуществляется организованная вентиляция в частном доме? Расчеты и схемы вытяжной системы. Как сделать своими руками?

Содержание

Естественная вентиляция дома — 75 фото лучших идей для вытяжки!

Всем известно, что не один самый профессиональный строитель, не вложит любви и тепла в ваш дом при строительстве. Если у вас совсем нет никаких навыков, то можно обратиться за помощью или консультацией.

Следует учитывать сезонную специфику естественное вентиляции дома. Это поможет понять как белее эффективно вентилировать дом в любое время года.

Самая главная причина для побуждения движения воздуха является сила гравитации.

Но в рамках воздушных потоков внутри дома существует три причины.

  • Первая — это разница давлений.
  • Вторая — механическое побуждение.
  • Третья — естественные силы гравитации.

А именно тот случай когда просто теплые относительно легкие воздушные массы поднимаются, а на их место опускаются вверх прохладные плотные массы. В летнее время мы берем исходные данные солнечный день, относительно ясная погода и тридцать градусов тепла.

При таком положении вещей кровельное покрытие прогревается до семидесяти градусов тепла, а под кровельное пространство прохладнее. На первом этаже температура около тридцати градусов, а второй этаж всегда на несколько градусов теплее.

Само главное, что мы должны отметить, это у нас не создаются условия для того что бы воздушные массы беспрепятственно поднимались. То есть у нас в доме прохладная температура и прохладный воздух не будет циркулировать.

Из-за этого третья причина тут не сработает. Но это не проблема так как в теплое время мы можем чаще проветривать помещение в целом. К этому идеально подходит разница давлений.

Зачем нужно сквозное проветривание?

Нужно понимать, что воздух всегда находит наименьший путь следования. Для того что бы качественно вентилировать помещение летом нам необходимо делать сквозное проветривание. Что бы вентиляция происходила качественно надо помнить два правила. Каждая комната должна иметь окно.

И окна должны быть на всех фасадах. Самым уязвимым помещением будет, то которое не имеет естественной вентиляции. Независимо от поры года второй этаж будет всегда теплее чем первый. Но воздушных потоков вы чувствовать не будете, так как разница температур незначительная.

Ночное проветривание. Если летом ночью температура понижается и становится внутри теплее. Больше того в первые часы естественной вентиляции помогает относительно теплый вентиляционный канал.

Он не успевает так быстро охладится как воздух. Дом в вечернее время выхолаживается. Искусственно понизив температуру воздуха мы лешим дом возможности циркулировать воздух.

В зимнее время перед нами открывается противоположная картина. Воздух в доме теперь теплее чем снаружи.

Теперь разница между температурой на первом этаже и втором ощутима. Зимой создаются идеальные условия для естественной вентиляции. У нас температура воздуха внутри дома значительно выше чем на улице.

При этом необходимо помнить, что на смену теплых масс будет приходить пропорциональное количество холодных. Если у вас в доме много щелей — это необходимо устранить. Нужно обращать внимание на хорошую герметичность наружных фасадов дома.

Как добиться хорошего качества воздуха

Если ваша вентиляции установлена примитивным образом, то есть в грязных помещениях стоят вентиляционные решетки, а на кухне вытяжной зонт. Вам необходимо дополнительно следить за качеством воздуха и делать микроскопическое проветривания.

Зимой поступает холодный воздух сквозь окно, подхватывается батареей и прогреваясь поднимается. Не успевшее прогреться отправляется в вытяжные каналы.

Если летом возникает механическое побуждение, то зимой в нем дом не нуждается. Вытяжной зонт не является элементом естественной вентиляции в любое время. Это часть принудительной вентиляции. И даже не всей кухни, а зоны над плитой. Воздух всегда идет транзитом от окна к двери.

При размещении дверей важно учитывать их с расположением окно.Так же не рекомендуется ставить изголовье кровати к окну.

Не устраивайте в подобных комнатах санузлы, переделайте ее в гардеробную или хозяйственно помещение.

Зимой практически никто не использует камин. Это происходит из-за того что он охлаждает первый этаж и сильно прогревает второй. Теплый воздух максимально устремляется вверх, а на его замену приходит холодный воздух.

Фото естественной вентиляции дома



Вентиляция в частном доме — 110 фото правильных систем и особенности их установки

Солнце, воздух и вода – наши лучшие друзья! Это известно каждому. Поэтому при постройке частного дома, желательно предусмотреть изготовление окон, вентиляции и водопровода. Речь пойдет о правильной вентиляции в частном доме.

Варианты вентиляционных систем

В частных домах устанавливают вентиляцию по различным схемам. Каждая имеет свои плюсы и минусы. Необходимо учесть нюансы плана построенного или строящегося дома, определить потребности и возможности.

Расчеты и разработки конструкции выполняются опытными профессионалами, а вот изготовление возможно и своими силами. Наличие вентиляции в доме благотворно сказывается не только на его сроке службы, но и на здоровье обитателей.

Особенности естественной вентиляции в частном доме

Для того чтобы при постройке дома не использовать сложные устройства для притока свежего воздуха в помещения, можно предусмотреть естественную вентиляцию.

В стенах делаются специальные воздуховоды, которые тем эффективнее работают, чем больше разница температуры холодного наружного воздуха и теплого в помещении.

На любом фото схемы естественной вентиляции в частном доме видны ее преимущества:

  • простота в обслуживании;
  • отсутствие дополнительных устройств;
  • невысокая стоимость;
  • возможность использования в сырых помещениях.

Недостатки:

  • когда на улице тепло и нет ветра – вентиляции тоже не будет;
  • сильные ветры могут быть причиной обратного движения воздуха;
  • в морозные дни выходные отверстия естественной вентиляции в частном доме могут закупориться.

Принудительная вентиляция

Если естественная вентиляция для проветривания комнат не устраивает или плохо работает, можно установить дополнительное оборудование для принудительного притока и выхода воздуха через вентиляцию в частном доме.

Положительные стороны:

  • ее работа не зависит от погодных условий;
  • производительность можно регулировать по своему усмотрению;
  • возможность подогрева входящего воздуха в холодное время года;
  • установка отдельного оборудования на каждую комнату.

Недостатки:

  • дополнительный расход электроэнергии;
  • финансовые вложения для приобретения оборудования;
  • необходимость проверки исправности и устранения поломок.

Приток воздуха

Уровень комфорта в доме зависит от вопроса, как воздух поступает в дом. При естественной вентиляции в частном доме это происходит через двери, форточки, специальные клапаны, вмонтированные в окна или стены.

Принудительный приток воздуха осуществляется через вентиляторы, рекуператоры, кондиционеры – где он может фильтроваться, подогреваться, ионизироваться.

Вытяжка

Вентиляция помещений предусматривает равенство входящего и выходящего воздуха. Для этого используются втяжные устройства. Особенно они важны на кухне, в санузлах, в душевых, в комнатах для стирки и сушки белья и одежды.

Обустройство вентиляции в частном доме

Оборудование для вентилирования жилых помещений включает в себя трубы различных размеров и форм, детали для соединения и крепления, решетки, фильтры и так далее. Используются широкий спектр материалов.

Воздуховоды из металла

Обычно каналы для вентиляции изготавливаются цилиндрической или прямоугольной формы. Используют ленточную и листовую оцинковку или нержавейку. Для тонкой стали используют замковое соединение, для металла более 1,5мм – сварное. По новым технологиям прямоугольный воздуховод можно соединять по ребру, а не только по грани, что повышает жесткость конструкции.

Цилиндрические воздуховоды более экономичны в изготовлении, чем прямоугольные, поэтому их и ставят чаще.


В процессе сборки вентиляции из металла используют различные вспомогательные детали: колена с поворотом на 90 и 45 градусов, переходники разных размеров, тройники уплотнительные материалы, болты, шайбы бандажи и так далее.

Гибкие воздуховоды

Гибкими гофрированными воздуховодами оснащают системы подающей и вытяжной вентиляций. Материалом для изготовления является многослойная алюминиевая фольга, полиэфир и спиральная стальная проволока. Такие трубы легкие, удобные при транспортировке и монтаже.

Забота о здоровье, работоспособности и настроении обитателей частных домов лежит на их собственных плечах. Важную роль в этом играет микроклимат и чистота воздуха в жилище, что определяется правильно работающей системой вентиляции.


Фото вентиляции в частном доме


Также рекомендуем посетить:

какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Для чего необходима?

Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

  • очищать воздушный поток, который поступает снаружи;
  • обогревать воздух, при необходимости;
  • способствовать циркуляции;
  • выполнять отвод воздуха, что отработан;
  • снижать концентрацию влажности в ванной;
  • устранять запахи в столовой и уборной;
  • регулировать испарение в помещении с бассейном, что имеются в загородных домах;
  • снижать количество вредных примесей;
  • насыщать человеческий организм кислородом.

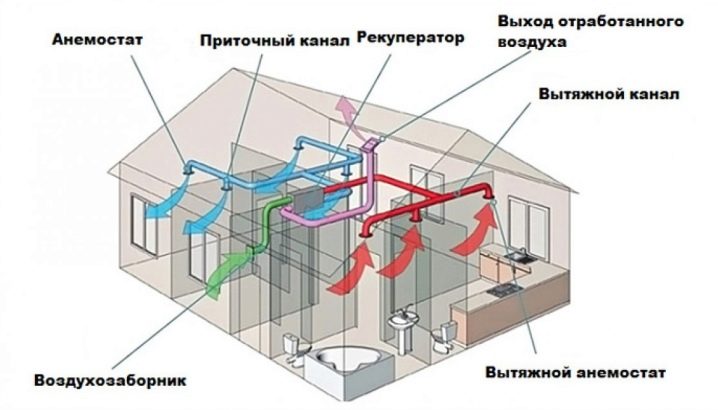

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

  • Наружный воздухозаборник оснащён решётками защитного типа.
  • Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
  • Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
  • Задвижки, заслонки, арматура.
  • Осушитель, рекуператор. Они удаляют лишнюю влагу.
  • Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
  • Система для управлений электронного характера.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Принцип работы вентиляционной системы происходит по такой схеме:

  • наружное нагнетание свежего воздуха вентилятором;
  • подогревание или охлаждение воздуха с помощью конвектора;
  • фильтрование от вредных примесей и газов;
  • поступление воздушных масс внутрь сооружения;
  • выход воздуха, что отработан наружу по каналам с использованием перепада давления.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

  • Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
  • Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
  • Расположение системы управления.
  • Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

  • оптимальную мощность и производительность вентилятора;
  • необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
  • расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
  • обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
  • закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
  • осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
  • система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Виды систем

Эти конструкции существуют в нескольких видах.

  • С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
  • С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору
  • С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
  • С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

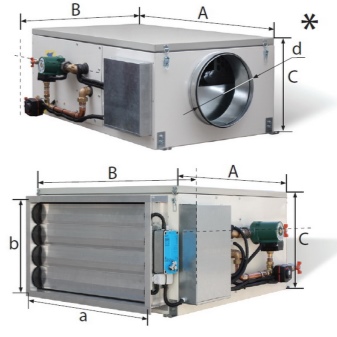

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Критерии выбора

Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

  • площадь помещения;
  • климатические особенности территории, на которой расположено здание;
  • цену на энергетические ресурсы;
  • стоимость последующего использования вентиляции.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

  • автоматическая регулировка мощности;
  • ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
  • плавность управления скоростным режимом вентиляции;
  • наличие элемента, который отображает температуру в помещении;
  • присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Если система современная, то она должна иметь следующие функциональные особенности:

  • плавность старта и разгона вентилятора;
  • самостоятельное уменьшение скорости при особых условиях;
  • работу по расписаниям дневного и недельного типа;
  • возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
  • построение рабочих графиков;
  • информирование и оповещение о незапланированных ситуациях;
  • возможность самостоятельного возобновления рабочего режима.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

  • L=Мв/ (Упом-Уп), где:
  • L- это объём необходимого чистого воздуха;
  • Мв – масса вредных веществ, что выделяются;
  • Упом – удельная концентрация элемента;
  • Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

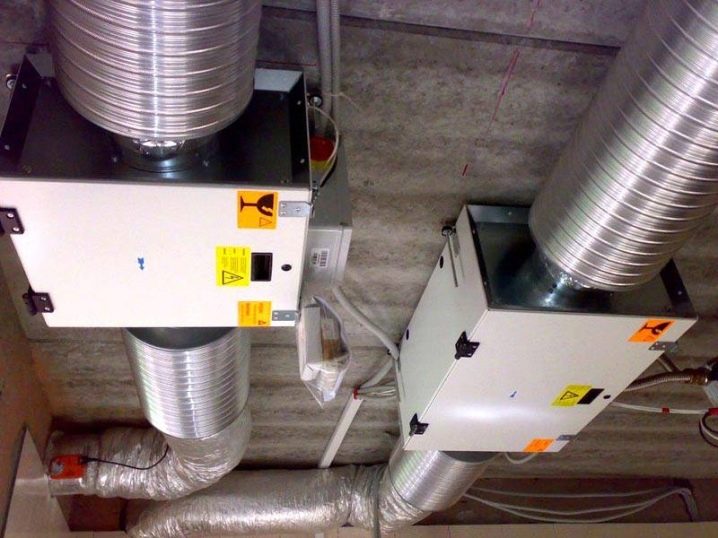

Особенности монтажа

При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

  • очистительного фильтра;
  • калорифера;
  • вентилятора;
  • рекуператора;
  • кондиционера.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Воздухоотводы монтируются в следующей последовательности:

  • обозначается место крепежа;
  • монтируется крепёж;
  • доставляются воздухоотводы и расходные материалы;
  • воздухоотводы собираются в блоки;
  • блоки поднимаются на места размещения и закрепляются.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

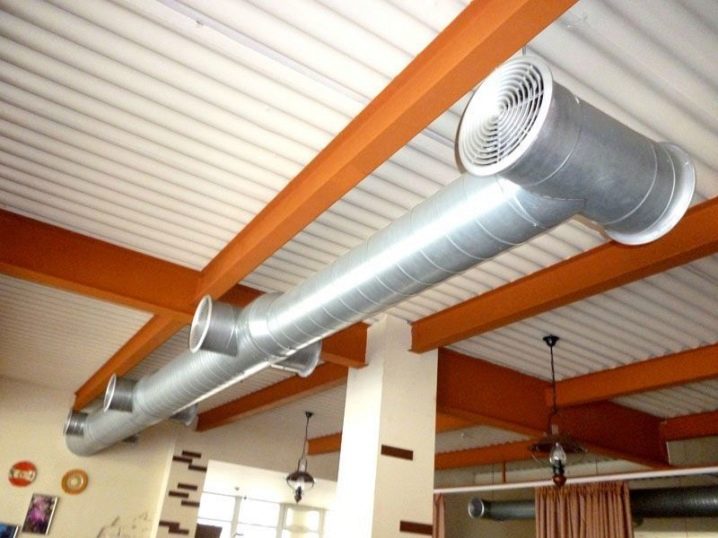

Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

Советы специалистов по использованию и отзывы

Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

  • присутствие ограждений во вращающихся частицах;
  • наличие контргаек;
  • отсутствие шумов и сбоев при работе системы;
  • надёжное крепление агрегатов к основе;
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору
  • качество смазки подшипников и электрического двигателя;
  • оптимальная температура подшипников;
  • натяжение и комплектность каждого ремня;
  • надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
  • присутствие заземления.
Приточно-вытяжная вентиляция: устройство, применение и советы по выбору

По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

Подробнее смотрите в следующем видео.

90 фото основных типов вентиляции и их классификация

Все больше и больше квартир и домов обзаводятся пластиковыми окнами. В погоне за столь желанной и необходимой теплоизоляцией – это хорошее подспорье. И действительно, пластиковые окна и металлические уплотненные двери прекрасно справляются с возложенными на них обязанностями.

Однако вместе с тем, особенно в зимнее время года, когда окна и двери плотно закрыты, в квартире и доме может обнаружиться ряд неожиданных проблем. Повышенная влажность, запотевание окон и появления грибка. Вы можете ощущать «тяжёлый» воздух, что в свою очередь приводит к головным болям и плохому самочувствию.

Обратная тяга из вентиляционных или даже дымоходных каналов – еще один неприятный сюрприз. Все это – результаты маломощной или вовсе отсутствующей приточной вентиляции в доме или квартире.

Без регулярного воздухообмена в доме невозможно добиться комфортной эксплуатации жилья. Вентиляционные каналы, обустроенные в кухне и ванной комнате, не способны выполнить отвод отработанных воздушных масс без стабильного притока свежего воздуха.

Ведь говоря простым языком, чтобы воздух стабильно и постоянно выводился из жилья, он должен также стабильно и постоянно подаваться в то же помещение.  Кратковременное открытие окон не способно кардинальным образом решить данную проблему.

Механические варианты обеспечивают естественное попадание в жилое помещение необходимых объёмов воздуха. Какие существуют варианты систем приточной вентиляции? Как их установить и эксплуатировать? Давайте разбираться.


Разновидности установок приточной вентиляции

Системы приточной вентиляции классифицируются по следующим особенностям:

Бесканальные. Воздушные массы с улицы попадают в комнату сквозь специальное техническое отверстие. Приток воздуха может осуществляться через отверстие в наружной стене или раме окна.

В большинстве вариантов система выполнена в сплошном корпусе. Такой вид приточной вентиляции обеспечивает стабильный приток необходимого воздуха только в той комнате или помещении, в которой она установлена.

Канальные. Необходимые воздушные массы принудительно нагнетаются в квартиру или дом по системе воздуховодов. Такая установка осуществляет подачу воздуха комплексно и равномерно во все помещение или жилье.

Если вы остановились на бесканальном варианте, который в большинстве случаев значительно дешевле и проще в установке, чем канальный, то где и как его установить?

Где правильно установить бесканальный приточный клапан?

Приточное техническое отверстие должно находиться на противоположной или перпендикулярной стене по отношению к стене, в которой установлены вентиляционные каналы.

Это могут быть следующие варианты:

  • Промежуток между радиатором и подоконником
  • В наружной стене помещения
  • В оконной раме пластикового окна

Пластиковые окна могут изначально комплектоваться приточным вентиляционным клапаном. Такой клапан оснащен специальным фильтром и механической задвижкой. При помощи этого клапана можно регулировать степень подачи свежего воздуха в комнату. Если у вас установлены пластиковые окна без клапана, его можно установить на уже существующие окна.

Приточный клапан может быть установлен в наружной стене. Однако следует учесть следующее: если в вашей климатической зоне температура иногда опускается значительно ниже нуля, то в помещение будет поступать холодный воздух.

В данном случае следует устанавливать стеновой клапан с функцией рекуперации. Он подогревает температуру воздуха до необходимого вам показателя.

Как показывает практика, одним из самых недорогих и практичных вариантов является место в стене под подоконником и батареей. Заходя в помещение, поток воздуха проходит вдоль радиатора. По ходу поступления, свежий воздух нагревается и смешивается с теплым воздухом, поднимающимся над радиатором.

Вентиляционные приточные клапаны имеют различную форму и пропускную способность.

Как установить приточную вентиляцию своими руками?

Одним из преимуществ стенового приточного клапана есть его простота в установке и отсутствие потребления электроэнергии. Для установки данного клапана вам необходимо соблюсти следующую последовательность:

  • Наметить в подходящем месте очертания клапана и место будущего отверстия.
  • Перфоратором проделать сквозное отверстие необходимого диаметра. Диаметр входного отверстия составляет 6см. Канал необходимо сделать с небольшим семи градусным углом по направлению к улице.
  • После проделанной работы установить утеплитель и воздуховод.
  • Все щели заделать монтажной пеной.

Монтируйте корпус клапана на воздухоносную трубу, и закрепляйте корпус на стене. Устанавливайте идущий в комплекте шумопоглотитель и теплоизоляцию. Можно устанавливать лицевую крышку клапана и защитную сетку со стороны улицы. Как видно на фото, клапан приточной вентиляции выглядит аккуратно и гармонично.


Во время эксплуатации данного клапана вы сможете по необходимости регулировать подачу воздуха. Количество стеновых клапанов необходимо вычислять в зависимости от объёмов жилого помещения.

Приточный клапан с подогревом подаваемого воздуха.

Особый вид принудительной приточной вентиляции – стеновые клапаны с функцией рекуперации. Система осуществляет частичное нагревание поступающего воздуха за счет выводимых из комнаты тепла и отработанного воздуха.

В момент рекуперации, потоки свежего и отработанного воздуха не перемешиваются. В то же время, основным подогревом поступаемого воздуха является элемент воздухонагреватель. Установка позволяет снизить потребление электроэнергии.

Для установки данной моноблочной установки потребуются проделать бурение наружной стены. Перфоратор для проделывания данной работы будет малоэффективен.

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.


Выводы

Приточная вентиляция – это неотъемлемая часть жилых помещений. Она обеспечивает весь дом необходимым объёмом воздуха независимо от расположения окон. Расходы на установку системы приточной вентиляции окупятся приятным микроклиматом и здоровьем всех, живущих в доме.

Фото приточной вентиляции


Также рекомендуем посетить:

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

  • предназначение;
  • функции;
  • способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

  • методу передвижения воздуха;
  • типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.


По способу перемещения воздуха системы делятся на:

  • канальные;
  • безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

  • естественная вентиляция;
  • приточно-вытяжная или принудительная;
  • смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

  • выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
  • определить сечение воздуховода;
  • выбрать тип вентиляционной системы;
  • составить план-схему вентиляционных каналов;
  • выбрать место для установки оборудования;
  • определить места, где будет происходить забор и вывод воздуха;
  • устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.


Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками


Также рекомендуем посетить:

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.


Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Приточно-вытяжная вентиляция для квартиры: разновидности

В квартире мы проводим длительное время. Для работающего человека время пребывания в родных стенах составляет около 10 — 14 часов, а для домочадцев, которые лишь учатся или вообще выходят на улицу только погулять — три четверти суток. Людям знакомо ощущение, которое появляется, если целый день, а то и два-три не выходить на свежий воздух. Его не назовёшь недомоганием, но и приятного в нём ничего нет. Тянет подышать свежим воздухом. Причиной может быть недостаток воздухообмена. Решить эту проблему можно только одним способом — устроив приточно-вытяжную вентиляцию для квартиры.

Приточно-вытяжная вентиляция для квартирыПриточно-вытяжная вентиляция для квартиры

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровьяСкопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфортВентиляция обеспечивает комфорт

Вентиляция от застройщика

Было бы странно, если бы при серьёзности вопроса дома строились без вентиляционных решений. И они есть в каждой квартире. Но обустройство вентиляции по индивидуальному проекту — это затратный комплекс процедур, который не всегда выполняется даже в элитном жилье. Проект здания ограничен созданием вертикальных вентиляционных каналов, которые проходят через всё здание от низа до верха, и куда выводятся отверстия для удаления использованного воздуха и каждой квартиры. Это та самая вытяжка, то есть вытяжная вентиляция. Но из физики ясно, что воздух не может просто исчезнуть их комнаты. Чтобы часть воздуха постоянно удалялась, нужно сформировать приток свежего, то есть уличного воздуха, в котором показатели процентного содержания газов будут в оптимальном соотношении.

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра - запотевшие стеклопакеты, по которым струйками стекает влага - и есть недостаток вентиляцииКлассика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляции

Совет: при заказе металлопластиковых окон обратите внимание на режим «микропроветривания» — когда створка открывается на пару миллиметров. Это может улучшить воздухообмен вообще без каких-то специальных работ.

Что касается вытяжной части, то она организована только в некоторых помещениях — ванной комнате и кухне, которые примыкают к стенам, в которых проложены вентканалы. Если санузел раздельный, то вытяжное отверстие устраивается в каждом помещении. Циркуляция воздуха осуществляется благодаря создаваемой тяге. Здесь-то и кроется несовершенство системы: ослабление притока уменьшает тягу. На верхнем этаже многоэтажного дома тяга и вовсе невелика, так как высота вентканала для этого должна быть не менее трёх метров. В доме с плоской крышей чердак отсутствует, вытяжной канал получается коротким. Выход один — монтировать систему приточно-вытяжной вентиляции для обеспечения нужного климата и воздухообмена.

Даже в старых домах предусмотрены вентиляционные колодцыДаже в старых домах предусмотрены вентиляционные колодцы

Приточно-вытяжная вентиляция с рекуператором

Простейшая система принудительной вентиляции проста: устраивается входной и выходной каналы, на каждом из них ставятся вентиляторы, создающие направленный поток движущегося воздуха. Приточный вентилятор нагнетает воздух в квартиру, а вытяжной — удаляет из неё использованную газовую смесь. При таком устройстве встаёт серьёзная проблема. В холодное время года в квартиру в большом количестве поступает холодный воздух с улицы. Учитывая объёмы, он быстро приведёт к понижению температуры в помещении. Включённая система отопления расходует больше энергоносителей, потому как подогретый ей воздух постоянно выводится наружу через вытяжной канал. Нередко можно наблюдать картину, как из вытяжного патрубка квартиры или частного дома валит пар. Он получается от разницы температур при морозной погоде. Логика подсказала инженерам путь, с помощью которого можно добиться экономии на отоплении и одновременно решить проблему с охлаждением квартиры. Он называется рекуперацией.

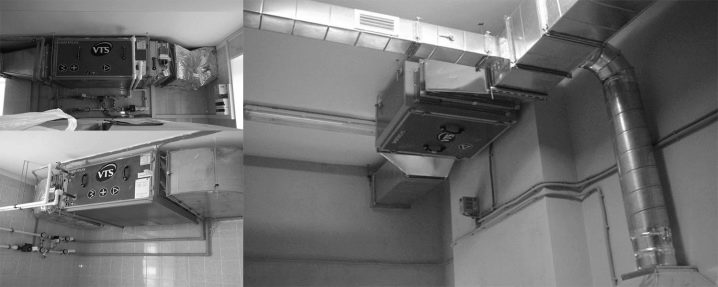

Внешний вид рекуператораВнешний вид рекуператора

В основе рекуперации воздуха лежит процесс теплообмена между двумя воздушными потоками различных температур. Дело в том, что воздух, поступающий в помещение, холодный, он нуждается в нагревании. Воздух, выводимый из помещения, наоборот, тёплый, потому что был нагрет от системы отопления и других источников тепла в квартире. Если их смешать, произойдёт передача тепла от тёплого воздуха холодному.

Перемешивание нельзя осуществить прямо, иначе весь смысл вентиляции потеряется. Для рекуперации используется теплообменник, построенный по такой же схеме, как аналогичный агрегат котла или кондиционера. Теплообменник состоит из блока тонких каналов, разделённых перегородками. Одни из них в шахматном порядке подключены ко вводу воздуха, другие удаляют его из комнаты. Таким образом каналы с тёплым воздухом расположены рядом с каналами, несущими холодный воздух с улицы, и согревают их содержимое. Нагревание получается ощутимым: температура всасываемого системой воздуха лишь на пару-тройку градусов ниже того, который выбрасывается на улицу.

Принцип работы рекуператораПринцип работы рекуператора

Вся система состоит из нескольких узлов — входного и выходного патрубков с оголовками, системы трубопроводов, а также самого рекуператора, все элементы которого монтируются в единый корпус. Корпус делают из тонкостенной листовой стали. Требования к прочности стенок — выдерживать давление, которое оказывает на них саморасширяющаяся монтажная пена. Ей заполняются все щели между конструкцией, стенами, потолком, чтобы обеспечить максимальную звукоизоляцию. Такая прослойка поглощает вибрации, возникающие при работе вентиляторов.

Совет: рекуператор с вентиляторами лучше устанавливать в кладовой, гардеробной или коридоре, так как небольшой шум от его работы всё же будет.

Воздуховоды от рекуператора размещают таким образом, чтобы приточный воздух поступал в одну часть помещений (обычно сверху), а втягивался в вытяжку — с другой. Благодаря этому образуется циркуляционный поток, поступивший свежий воздух успевает нагреться, послужить в качестве дыхательной смеси и (и способствующей горению — например, в кухне с газовой плитой) с максимальной температурой поступить в рекуператор для вывода наружу.

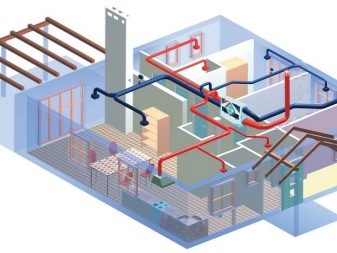

Вариант расположения трубопроводовВариант расположения трубопроводов

Входной и выходной каналы закрываются с уличной стороны решёткой. Она препятствует попаданию в систему крупных объектов — птиц, крупных насекомых, мусора, который может попасть в канал, будучи выброшенным из окна. Для пыли и мелких насекомых предусмотрены фильтры тонкой очистки. Ничего сложного в них нет — это мелкие сетки, по типу схожие с сетками из внутреннего блока бытового кондиционера. Они неплотные, потому что в противном случае создадут барьер на пути втягиваемого воздуха, и вентиляторы будут работать с перегрузкой, чтобы обеспечить необходимый уровень тяги. Эта же ситуация наблюдается, когда фильтр забивается уличной пылью и мелким мусором. Поэтому сетки нужно регулярно извлекать, чистить и промывать.

Фильтр нужно чистить, иначе пыль забьёт егоФильтр нужно чистить, иначе пыль забьёт его

Дорогие системы вентиляции рассчитаны на установку целых станций очистки воздуха, в которых уже могут быть не только механические, но и химико-бактериологические фильтры, ультрафиолетовое обеззараживание и ионизатор. Для монтажа таких систем требуется место, плюс в них нужно регулярно менять картриджи с расходными материалами. В итоге на выходе вы получаете практически идеально сбалансированный состав воздушной смеси без вредных включений.

Виды рекуператоровВиды рекуператоров

В условиях климата, где царят сильные холода в зимние месяцы, а температура воздуха опускается ниже нуля уже осенью и весной, процесс рекуперации не может выдать тёплый воздух необходимых параметров. В помещении всё равно будет холодно. Для этого в рекуперационный блок добавляют калорифер — устройство, состоящее из нагревательных элементов, мимо которых воздух просачивается и нагревается. Благодаря этому достигается необходимая температура. Калориферы вентиляционных систем питаются от электричества, имеют небольшую мощность и имеют возможность регулировки в зависимости от погодных условий. Неизбежное пересушивание воздуха в процессе его подогрева в сухом калорифере компенсируется встроенным увлажнителем, возвращающим влагу, столь нужную для комфортной жизнедеятельности человека. В дорогих регенерационных установках влага может изыматься из выводимого наружу воздуха за счёт эффекта конденсации, а потом по капиллярам поступать в увлажнитель. Процесс этот сложен, потому что выпавшая влага требует очистки, и встречается редко.

В холодных регионах без калорифера в рекуператоре не обойтисьВ холодных регионах без калорифера в рекуператоре не обойтись

Намного чаще сбор конденсата организован в специальные ёмкости, из которых вода после выводится в канализацию или за пределы квартиры. Обычный сток воды по трубке, как в кондиционерах, здесь не подходит, так как в мороз выводная трубка просто промёрзнет насквозь. Обледенение канала подачи и вывода воздуха приводит к сокращению пропускной способности именно в теплообменнике. Для разморозки в систему врезается байпас, то есть трубопровод, идущий в обход теплообменника. Когда подогретый воздух перестаёт охлаждаться, прекращается осаживание влаги и её обмерзание, теплообменник оттаивает естественным образом. Когда холодный воздух с улицы заходит через байпас, он никак не согревается, поэтому в такой системе в обязательном порядке предусматривают калорифер. Обычно он подсоединён к датчику входящей в помещение температуры. Если она опускается ниже указанного предела, калорифер начинает дополнительный подогрев.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

Совет: выбирайте кондиционер с возможностью подогрева воздуха и встроенным подогревом картера наружного блока — тогда для работы зимой можно будет не ставить отдельный калорифер. Какой кондиционер лучше выбрать для квартиры? В специальной статье рассмотрим рейтинг популярных моделей, критерии и оценки выбора.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределительВнутренний распределитель

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканалаОборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопленияВентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентиляторомВытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.



Отправить ответ

avatar
  Подписаться
Уведомление о
