Вентиляционная решетка для вытяжки с обратным клапаном: Вентиляционная решетка с обратным клапаном для естественной вентиляции

Содержание

Вентиляционная решетка с обратным клапаном для естественной вентиляции

Особенности микроклимата на кухне, в ванной комнате и в плохо проветриваемых помещениях требуют обеспечения воздухообмена. Для этого устанавливаются системы вентиляции.

Современные вытяжки не обходятся без вентиляционной решетки, модели с обратным клапаном значительно улучшают качество воздухообмена.

Обратный клапан задерживает неприятные запахи, защищает систему от проникновения посторонних веществ, насекомых, играет роль терморегулятора.

Предназначение вентиляционной решетки с обратным клапаном

При неправильном проектировании вентиляционной системы может возникнуть нежелательный эффект обратной тяги, когда отсутствует разреженность воздуха в вентиляционном канале, что выражается в прекращении выведения воздушных масс из помещения.

Компенсировать этот недостаток позволяет установка решетки на вытяжку с обратным клапаном.

Кроме того, клапан необходим при работе мощных вытяжек, при засорении воздуховодов, применении нескольких вытяжных устройств одновременно.

Решетка будет препятствовать попаданию в канал посторонних предметов, а обратный клапан не пропустит выведенный воздух назад.

Устройство и принцип действия

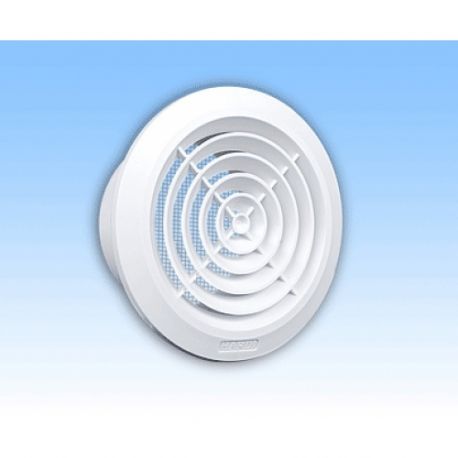

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

  • корпус;
  • крепежный фланец;
  • заслонка;
  • декоративная панель.

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Достоинства и недостатки

Обычная решетка пропускает воздух в обе стороны, оснащенная обратным клапаном – в одну, и в этом ее преимущество.

Она обладает и другими достоинствами:

  • защищает от попадания мусора, насекомых, пыли, позволяя поддерживать производительность вытяжки;
  • снижает уровень шума при закрытом клапане;
  • выполняет роль терморегулятора, не пропуская холодный или слишком теплый воздух, предотвращает появление конденсата;
  • блокирует проникновение запахов из других помещений или шахты.
  • легко устанавливается;
  • недорого стоит;
  • отличается надежной конструкцией, способна прослужить долгие годы;
  • выпускается разного дизайна, подобрать можно к любому интерьеру.

Недостатков использования практически нет, но можно отметить следующие:

  • во время морозов заслонка может примерзнуть и не пропускать воздух, особенно это касается частных домов с выводом решетки на улицу. Решение проблемы – модели с нагревателем;
  • требуется периодическая очистка конструкции от скопившейся грязи, что может быть затруднительно при установке решетки внутри воздуховода;
  • незначительно снижает производительность вытяжки, т. к. решетка все-таки является дополнительным препятствием для вентиляции.

Разновидности клапанов

Различаются решетки по виду запирающего элемента и материалу изготовления.

Рассмотрим 4 основные разновидности клапанов:

  • одностворчатые;
  • двустворчатые пружинные;
  • мембранные;
  • жалюзийно-лепестковые.
Многие из них можно купить в специализированном магазине — ссылка.

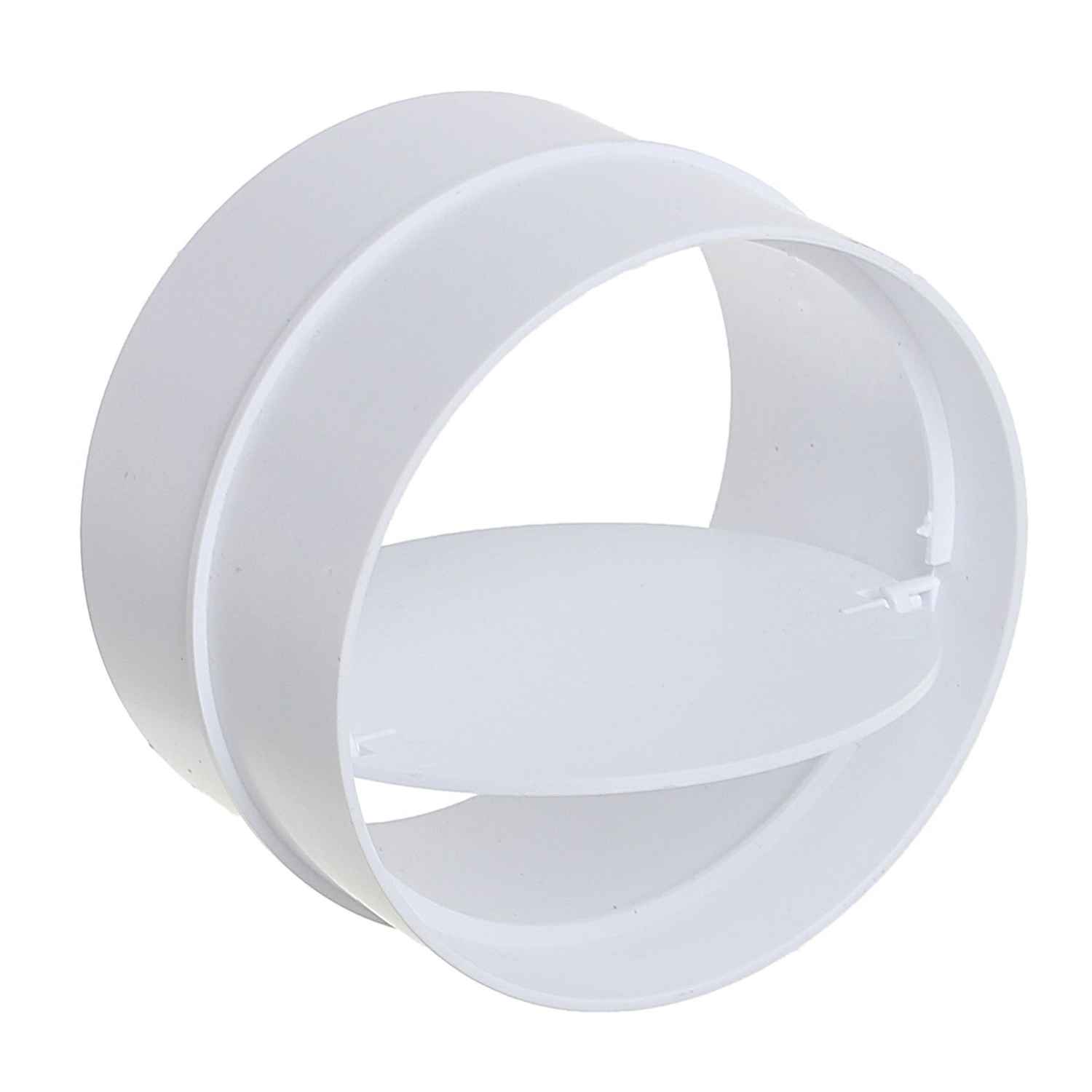

Одностворчатые

Изготавливаются из пластика. Створка, вращающаяся вокруг оси, под воздействием силы тяжести принимает вертикальное положение, перекрывая воздушный поток.

Достигается это путем размещения противовеса на одной из сторон створки либо смещением оси вращения. Подходят для естественной вентиляции помещения.

Важное условие использования – это обязательная установка в строго вертикальном или горизонтальном положении. Если устанавливать не по уровню, то заслонка будет закрываться не до конца.

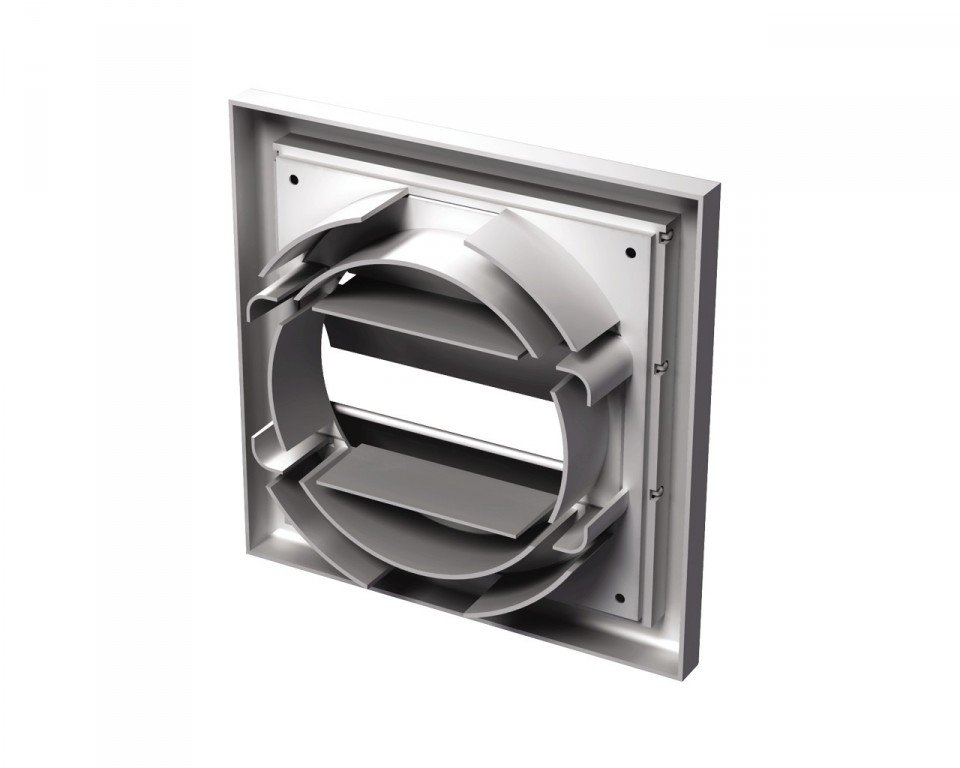

Двустворчатые с пружинами

Запирающий элемент в виде бабочки, состоит из двух шторок, которые захлопываются при движении воздуха с нежелательной стороны. Без давления пластины расправляются под воздействием пружин.

Преимущество — в возможности выбора любого угла для установки.

Материалом изготовления может быть пластик или тонкий лист металла.

Применяются в системах с принудительным воздухообменом, т. к. естественного давления воздуха недостаточно для раскрытия шторок. Некоторые модели оснащаются регуляторами силы воздействия пружин.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.

Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.

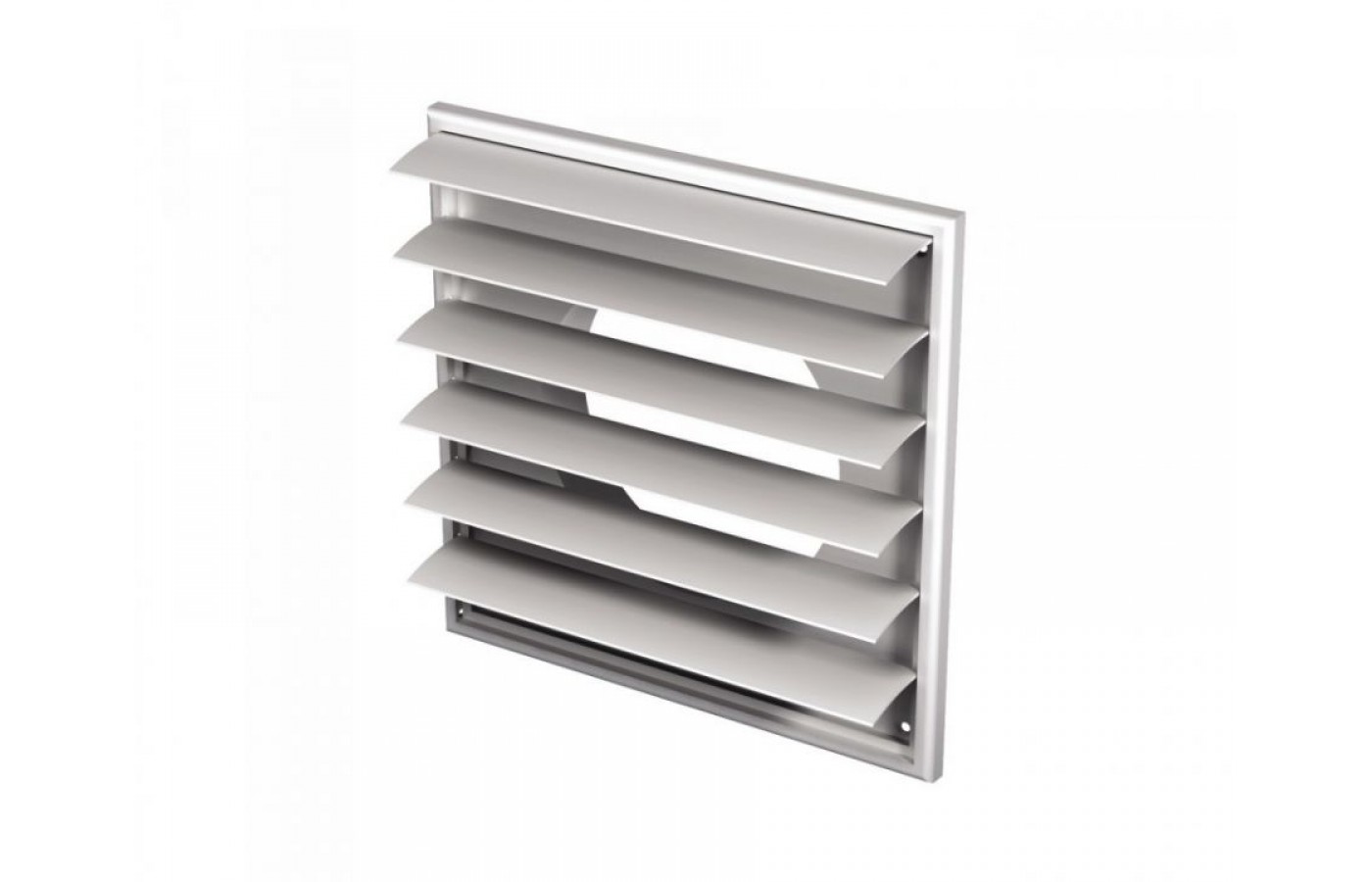

Жалюзи

Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.

Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.

Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.

Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.

Не применяются без вытяжных устройств!

Виды вентиляционных решеток

Вентиляционные решетки различаются по материалу изготовления. Обычно это пластик или металл.

Преимущества пластиковых:

  • имеют малый вес;
  • удобны при монтаже;
  • устойчивы к коррозии;
  • доступны по цене.

Из недостатков: чувствительность к высоким температурам, поэтому не используются на промышленных объектах, на кухнях с высокой интенсивностью готовки. Пластиковая решетка подходит для установки внутри помещений.

Металлические изделия более дорогие, тяжелые, уязвимы перед коррозионными процессами, но жаропрочные, надежные по конструкции, поэтому находят своего потребителя. Используются на промышленных предприятиях, кухнях общественного питания.

По форме вентиляционные решетки бывают круглыми, квадратными и прямоугольными, по размерам соответствуют воздуховодам и стандартным вентиляционным отверстиям.

Различия в формах не сказываются на работоспособности, принцип работы не меняется. Подбирают изделие, исходя из параметров воздуховода.

Правила выбора решетки с обратным клапаном

Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.

Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.

Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.

Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.

В магазине обращайте внимание на качество продукции:

  • проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
  • как вращаются запирающие элементы – должны крутиться плавно, без усилий;
  • изделие не должно сильно пахнуть пластиком;
  • проверьте соответствие размеров;
  • оцените, насколько громкий звук при смене направления затворок;
  • известность фирмы-производителя свидетельствует о качестве.

При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки.

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

  • Подсоедините изделие к воздуховоду посредством соединительного фланца.
  • Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
  • Срежьте излишки пены или герметика после высыхания ножом.
  • Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
  • Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

  1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
  2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия.

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

В заключение

Обратный клапан обеспечивает правильное функционирование системы вентиляции, избавляет от негативного эффекта обратного притока воздуха, защищает от неприятных запахов.

Установка изделия не вызывает затруднений у неподготовленного человека, достаточно грамотно выбрать конструкцию, исходя из индивидуальных требований.

Несложная регулярная очистка элементов решетки позволит долгое время не иметь проблем с вентиляционным оборудованием и обеспечить помещение чистым воздухом.

выбираем вытяжки для естественной вентиляции с обратной тягой для кухни

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Подробности смотрите в видео.

Вентиляционная решетка с обратным клапаном для вентиляции

На чтение 6 мин Просмотров 483 Опубликовано Обновлено

В помещениях современные люди проводят очень много времени, потому вентиляционная система так жизненно важна. Ведь условия пребывания дома, на работе, в школе, в детском садике постепенно сказываются на их здоровье.

Кухня — это то место, где воздух может содержать запахи, иметь в составе влагу, дым и другие загрязнения. В ванной комнате и туалете также будут накапливаться сырость и неприятная атмосфера. Сегодня человечество загерметизировало свои жилые помещения: установили пластиковые окна и качественные двери, не пропускающие свежего воздуха. Такая атмосфера в доме не может принести ничего хорошего.

В современном жилье жизненно необходимо иметь естественную вентиляцию. Идеально, когда для этого монтируется вентиляционная решетка с обратным клапаном. Этот вариант является хорошим решением проблемы очищения воздуха. Ценность его заключается в том, что клапан работает только на выход воздуха из помещения, но не на вход.

Устройство вытяжной решётки с клапаном

Конструкция данного прибора достаточно проста. Её составляют такие детали:

  • решётка для воздухозабора;
  • фланец для воздухоотвода;
  • клапан.

Сечение изделий бывает прямоугольное или круглое. Фланец для прикрепления воздушного канала имеет диаметр 110-150 мм.

Решётка потолочная служит для защиты клапана от воздействий на него посторонними предметами. Ещё одна функция — декоративная.

Клапан открывается только в одну сторону.

Наиболее распространённый материал для изделия — пластмасса, так как часто в местах эксплуатации может быть повышенный процент влажности. Металлические детали могли бы поддаться коррозии. Существуют клапаны выполненные из чугуна. Они имеют вес больший, чем пластиковые, а это помогает им лучше закрываться.

Преимущества и принцип работы

Обычные вентиляционные решётки пропускают воздух в обоих направлениях. Это может быть большим минусом, когда на дворе или очень холодно, или жарко. Также возможно из шахты иногда будут доноситься и разные неприятные запахи. А добавить сюда мух, комаров, пыль — и вовсе нехорошо получается.

Достоинства, которыми обладает вентиляционная решётка с вмонтированным клапаном:

  • обладает защитой от насекомых, пыли, мусора;
  • снижает уровень шума, так как она оснащена специальным шумопоглотителем;
  • перекрывает доступ зимой холодного, а летом жаркого воздуха;
  • препятствует попаданию запахов в то помещение, где она эксплуатируется, из шахты или рядом расположенных квартир.

Недостатком устройства является то, что лепестки иногда зимой примерзают, когда на улице мороз. Тогда вентиляция не выполняет своей функции. Этот минус можно нейтрализовать, установив данную конструкцию в области вытяжки.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

  • с электроподогревом — зимой не выходят из строя;
  • без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Правила выбора

Чтобы удачно выбрать этот тип устройства, нужно знать некоторые нюансы:

  1. Для начала измерить параметры отверстия внутренней вытяжки. Это следует сделать для того, чтобы потом не пришлось купленную решётку обменивать на другую.
  2. Обратить внимание на качество предлагаемого изделия.
  3. Лучше приобрести товар известного производителя, так как это снизит вероятность покупки некачественного устройства.
  4. Следует убедиться в безопасности материалов, составляющих изделие.

Установка и эксплуатация

Перед началом монтажа обязательно нужно проверить положение клапана, чтобы он случайно не заклинил. Если этого не делать, а установить вентиляционную решётку данного типа, то потом может возникнуть такая проблема, и устранить её будет сложно. Тогда устройство просто не будет работать.

В изделии должны присутствовать отверстия для его монтажа. Сначала вентиляционную решётку крепят на саморезы, а чтобы лучше зафиксировать её используют монтажную пену. Запенивают зазоры между внешним диаметром изделия и отверстием вентиляции.

При качественно исполненной работе, воздух в вентилируемых помещениях будет освобождён от примесей, атмосфера в доме станет здоровее.

Как сделать эффективную вентиляцию?

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

В кухне просто необходимо установить вентиляцию, которая будет работать сама по себе. К сожалению, строители этим пренебрегают. «В моде» сейчас принудительная система проветривания в виде вытяжного «зонта». Она работает с помощью электричества, а когда оно отсутствует, то и вентиляции нет, и получается застой воздуха.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Вентиляционная решетка с обратным клапаном для кухни: принцип работы, рекомендации по выбору и монтажу

Вентиляционная решётка с обратным клапаном является нужным и практичным приспособлением. Устройство эффективно решает проблему обратной тяги и защищает помещение от постороннего запаха и пыли.

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором.

Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов.

Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку.

При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха.

Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.

Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается.

Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс.

Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства.

Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень.

В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются.

При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги.

При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной.

Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении.

Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик.

Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью.

Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту.

Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить.

Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства.

После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции.

Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

О том, как установить вентиляционную решетку, смотрите в следующем видео.

Источник: https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/

Вентиляционная решетка с обратным клапаном – устройство, работа, монтаж и правильный выбор

Вентиляция

08.02.2019

7.2 тыс.

4.8 тыс.

6 мин.

Приготовление пищи сопровождается большим количеством пара и запахов, которые из кухни проникают в другие помещения. Простая вытяжка без вентилятора не способна справиться с их удалением.

К тому же через общедомовые каналы попадают ароматы с улицы, из соседней квартиры, чужого санузла.

Решить проблему позволяет вентиляционная решетка с обратным клапаном, который перекрывает приток дурно пахнущего воздуха.

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

  1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
  2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
  3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход.

Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей.

В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

  • устойчива к постоянной влажности;
  • дешевая;
  • легко чистить и обслуживать;
  • малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства.

Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией.

Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются.

Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная.

Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу.

Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией.

Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Специалисты рекомендуют придерживаться определенных правил перед покупкой клапанной решетки для кухни. Предварительно дома осматривают воздуховод, измеряют сечение. К этому необходимо подойти внимательно, потому что параметры каналов разные. Если приобрести не то изделие, придется менять его на другое. Непосредственно в магазине обращают внимание на следующие моменты:

  • Качество изготовления. Не стоит на этом экономить, лучше незначительно переплатить, чем приобрести дешевую модель неизвестного производителя. Нельзя исключать, что небольшие фирмы, о которых никто не слышал, тоже могут выпускать совершенные изделия.
  • Рекомендуется потребовать у продавца сертификат на товар. Из него можно узнать всю необходимую информацию.
  • Не следует покупать пластмассовые изделия из вторично переработанного сырья – в нем содержатся вредные для здоровья вещества.

Имеет значение, в каких условиях будет работать устройство: внутри дома или снаружи – в зависимости от этого приобретают соответствующий вид изделия.

Так, для улицы наиболее подходящий вариант – жалюзи. Выбирая гравитационный клапан, следует подумать, есть ли возможность смонтировать его точно горизонтально или вертикально.

Если остановились на «бабочке», то, скорее всего, понадобится вентилятор.

При любой конфигурации системы планируют размещение, исключающее обратную тягу при различных комбинациях включения вентилятора и вытяжки. Работоспособность зависит от правильной установки.

Когда воздух забирается с одной точки и уходит через шахту или наружу, то хватает единственного клапана.

Конструкция, включающая несколько вытяжек или каналов для естественной вентиляции, требует следующих схем:

  1. 1. На каждом ответвлении, ведущем к магистрали, устанавливают клапаны. Тогда воздух не движется обратно к выключенной вытяжке.
  2. 2. На выходе из системы монтируют дополнительное устройство. По теоретическим соображениям оно не нужно, если шахта герметичная. На практике клапан здесь часто необходим.
  3. 3. Когда попеременно используется принудительное и естественное вентилирование, возможны различные решения. В первом случае приобретают вентрешетку под оба вида воздухообмена – в ней два отверстия. Второй вариант – устанавливают тройник рядом с решеткой и клапан на естественную вентиляцию.

Место установки выбирают такое, чтобы удобно было проводить обслуживание своими руками. На устройстве оседает жир, налипает пыль – необходима периодическая очистка, иначе оно не полностью закрывается при обратном движении воздуха.

Схема монтажа для разветвленной системы

Особо внимательно следует относиться к установке на входе в общедомовую шахту. Ее особенность в том, что положительная температура и влажность без солнечного света благоприятно сказываются на размножении микроорганизмов.

Грызуны и насекомые хорошо чувствуют себя в этих условиях, сюда залетают птицы. Соответствие санитарным нормам редко соблюдается. Даже если шахты регулярно прочищаются, следует исключить проникновение воздуха в квартиру.

Каналы в типовом доме имеют стандартные размеры и форму. Вентиляция осуществляется готовыми устройствами с обратным клапаном, монтаж которых возможен в любом месте.

Закрепляют саморезами или сажают на клей. Вытяжная конструкция требует регулярной прочистки, иногда необходимо внести изменения в конфигурацию, поэтому лучше применить шурупы – легче снять решетку.

При монтаже в кухне основательно герметизируют стыки.

Наружные вентрешетки требуют регулярного обслуживания при морозах

Установленные на улице жалюзи страдают от обледенения. В воздухе из помещений содержится много влаги, которая зимой замерзает.

Створки прикрываются неплотно, появляется обратная тяга, пусть и не такая сильная, как в случае, когда защита полностью отсутствует.

Вторая проблема в том, что уменьшается сечение, снижается воздухооборот. Вдобавок вентиляторам и вытяжкам приходится работать с перегрузкой.

Периодически необходимо осматривать жалюзи на улице и удалять ледовый налет. Его счищают жестким предметом, но существует риск повредить пластик. Поэтому целесообразно использовать снаружи металлические решетки.

Запорный клапан в системе вентиляции обеспечит ее нормальную работу, исключит обратную тягу, которая приносит в жилые комнаты и на кухню неприятные запахи, болезнетворные микроорганизмы, летучие токсины.

Источник: http://obustroen.ru/inghenernye-sistemy/ventilyaciya/ventilyacionnaya-reshetka.html

Вентиляционная решетка с клапаном: 4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Конструктивные особенности

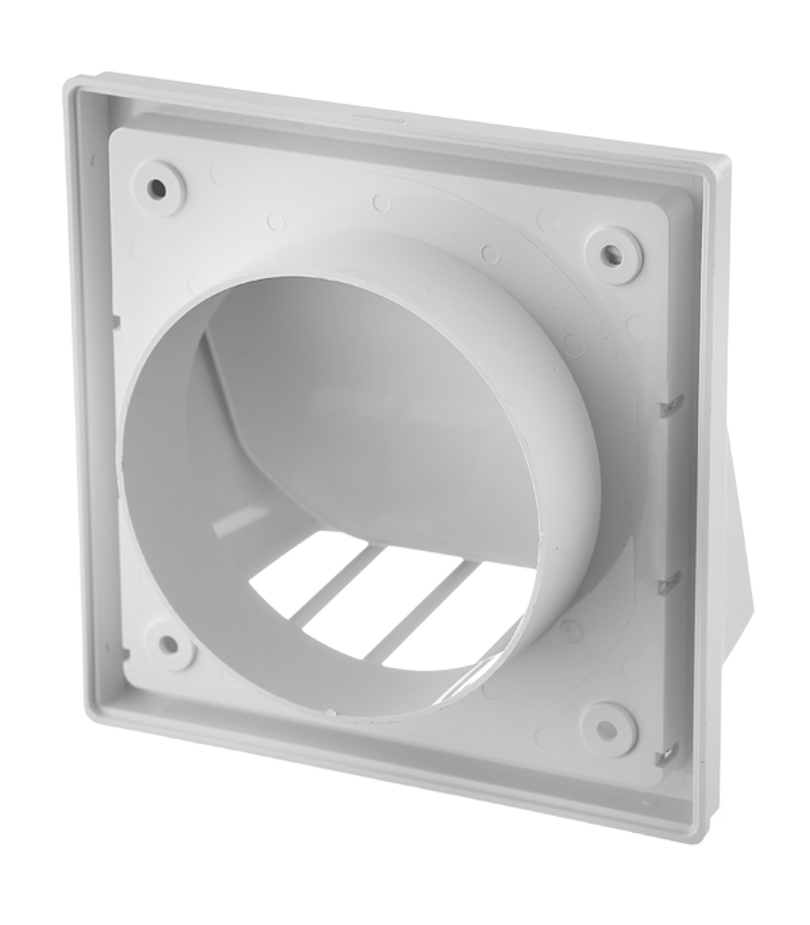

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

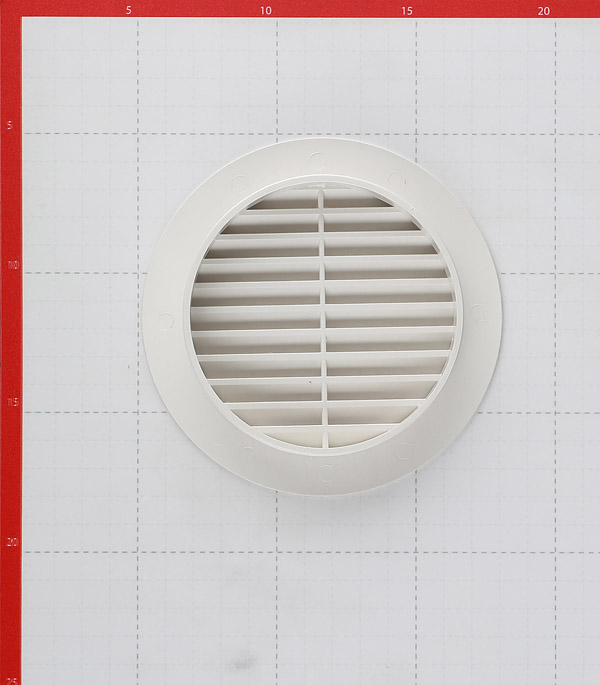

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться:  Вытяжка для газовой колонки

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

  • Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
  • Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала.

Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации.

Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Рекомендуем ознакомиться:  Фотокаталитический очиститель воздуха

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

  • С противовесом, который может располагаться внутри или снаружи прибора.
  • Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана.

Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным.

Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Источник: https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

29.03.2018

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья.

Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна.

Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

  • легкие, недорогие и стойкие пластмассы – самый популярный вариант;
  • алюминий – более прочный и надежный;
  • сталь – при наличии защитного покрытия;
  • нержавейка – редко из-за высокой цены;
  • дерево – только после обработки антисептиком.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

  • фланец установочный;
  • защитная решетка;
  • клапан обратный;
  • корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

  • обеспечивающая стойкость к повышенной влажности;
  • позволяющая снизить стоимость;
  • облегчающая чистку и обслуживание;
  • обладающая малым весом.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

  • защита от холодного воздуха в течение зимы и горячего при летней жаре;
  • препятствие перетоку воздуха, запахов от соседей;
  • недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Источник: https://ventilaciya.info/ventilyatsiya/ventilyatsionnye-reshetki-s-obratnym-klapanom-dlya-kuhni.html

Система вентиляции кухни: требования, особенности, правила обустройства

Конструкция вентиляционных и вытяжных систем для кухонных помещений, по сути, очень проста. Существует множество нюансов, игнорируя которые, мы имеем все шансы создать неправильную и неэффективную вентиляцию. Вентиляцию, которая вместо того, чтобы очищать воздух, будет, в прямом смысле, отравлять нам жизнь.

Естественная вентиляция кухни и закон сохранения объема воздуха

Давно прошли те времена, когда жители частных домов и городских квартир устраивала естественная вентиляционная система на кухне. Несмотря на сравнительно низкую эффективность подобных систем (особенно в моменты приготовления пищи), принципы их обустройства будут актуальны всегда.

Дело в том, что непрерывное функционирование естественной вентиляции возможно только при соблюдении определенных условий.

А именно: вентиляционные каналы должны обеспечивать беспрепятственный отвод воздушных масс из помещения, а приток свежего воздуха на кухню должен осуществляться непрерывно.

Эффективная работа вентиляционной системы возможна только тогда, когда объем воздуха, покидающего помещение, будет равен объему воздуха, поступающего на кухню.

Что поставить для притока воздуха на кухне

Обеспечить соблюдение первого условия можно своевременной чисткой и обслуживанием вентиляционных каналов. Выполнение второго условия поможет простейший приточный клапан на кухню в составе вентиляционной системы.

Белка (Пользователь FORUMHOUSE)Всегда можно врезать в стену приточный клапан, который усилит естественную вентиляцию.

Всего пару десятилетий назад большинство жилых помещений были оснащены деревянными окнами. Их герметичность, как мы знаем, оставляла желать лучшего.

Поэтому вопрос о принудительной вентиляции не вставал: приток свежего воздуха в квартиру или дом происходил практически без участия человека.

Сегодня, когда мы имеем дело с герметичными стеклопакетами и мощными кухонными вытяжками, клапан приточной вентиляции, встроенный в конструкцию пластикового окна или вмонтированный в стену, является отнюдь не капризом, а необходимостью.

Простейшая приточно-вытяжная вентиляция своими руками

Если в вашем доме или в квартире есть система естественной вентиляции с вытяжным отверстием на кухне, то появление запаха пирожков в спальне вам практически не грозит.

Если ваш дом только строится, то позаботиться о наличии подобной системы – самое время.

Функционируя в штатном режиме, она постоянно будет обновлять воздух в кухонном помещении, а при недостаточной эффективности ее всегда можно усовершенствовать, оснастив небольшим вытяжным вентилятором.

https://www.youtube.com/watch?v=cRBiSlLjrHc

Если вы проживаете в частном доме, то крышной вентилятор, установленный в вентиляционном канале, поможет модернизировать конструкцию системы, не создавая шума во время работы.

Андрей Васильев (Пользователь FORUMHOUSE)Если частный дом, то проблема решается просто – установкой крышного вентилятора. Поставить, и пусть шумит себе на улице.

Если вы проживаете в квартире, то вентилятор, установленный в вентиляционное отверстие, качественно улучшит процесс поступления свежего воздуха в помещение.

Hel (Пользователь FORUMHOUSE):Когда я включаю обычный вентилятор, встроенный в вентиляционное отверстие на кухне, даже при открытой двери запах идет в вентиляцию.

Неплохим решением может стать канальный вентилятор, способный значительно усилить мощность вытяжного потока.

Поставив перечисленные устройства, вы своими руками сможете превратить естественную вентиляцию в простейшую приточно-вытяжную систему.

Правила создания воздуховодов

Система естественной вентиляции, в которой отсутствуют вспомогательные вентиляторы, в любой момент может сыграть над вами злую шутку. Речь идет о таком физическом явлении, как «опрокидывание тяги».

Оно наблюдается тогда, когда под воздействием внешних факторов вытяжной поток теряет силу или вовсе меняет свое направление (воздух с улицы начинает поступать в помещение через вентиляционную шахту). Поэтому вентиляционный канал целесообразно вывести на крышу, а его высота должна превышать высоту конька.

Это требование актуально как для естественной вентиляции, так и для системы «принудительная вентиляция» на кухне.

Matilda (Пользователь FORUMHOUSE):Опрокидывание тяги часто случается в межсезонье, когда на улице влажно и промозгло. Если вентиляционную трубу установить ниже конька, то опрокидывание станет постоянным явлением и будет зависеть от направления ветра.

Трубу и воздуховод, которые будут проходить через холодные места (чердак и наружное пространство здания), следует утеплить.

Вентиляционный канал, выведенный на улицу через обыкновенное горизонтальное отверстие в стене, по причине отсутствия разницы давлений внутри и снаружи здания будет выполнять свою функцию только при включенном вентиляторе.

Вентиляция на кухне с вытяжкой

Мы рассмотрели особенности систем, которые функционируют непрерывно и призваны обеспечивать эффективный воздухообмен в помещении кухни. Теперь поговорим о кухонных вытяжках – устройствах, которые включаются в работу в самые «жаркие» часы, принудительно помогая нам избавиться от запаха готовящейся на плите еды.

Кухонная вытяжка, в отличие от стандартной вентиляционной системы, помогает улавливать дым, пар и частички жира, попадающие в воздух во время приготовления пищи. Поэтому требование монтажа вытяжного устройства в дополнение к действующей вентиляционной системе оправданно.

Arsenal&Natalya (Пользователь FORUMHOUSE):Вытяжка нужна, если на кухне не хочется часто делать ремонт. Не бывает чудес, и без принудительного удаления продуктов испарения наружу они оседают на стенах, на потолке, на мебели и людях.

Вытяжка на кухне нужна, давайте подумаем, какую вытяжку сделать.

По принципу работы вытяжки делятся на два вида — проточные и рециркуляционные. Проточные отводят воздух из помещения на улицу, в то время как рециркуляционные – отфильтровывают примеси и поставляют воздух обратно в помещение.

По всему видно, что рециркуляционные вытяжные устройства у пользователей нашего портала не пользуются популярностью. И тому есть несколько причин: необходимость в частой замене фильтра, низкая эффективность и неспособность отводить избыток тепла из помещения.

Андрей Васильев (Пользователь FORUMHOUSE):Толку от такой вытяжки мало (у меня дома стоит только потому, что лень к каналу трубу тянуть). Жир быстро накапливается на стенах и очень трудно отмывается (особенно, если отделка дома из дерева). Если озадачиться установкой вытяжки, что очень полезно (особенно, если любите жареную рыбу, мясо и прочие гриль), то вывести нужно в вентканал (просто наружу через стену не рекомендую, потому как стена испачкается со временем).

Учитывая все недостатки рециркуляционных установок, их следует использовать только в исключительных, специальных случаях.

Проточная вытяжка выводит побочные примеси, образующиеся во время приготовления пищи, за пределы помещения. По способу установки проточные вытяжки бывают подвесными, встраиваемыми, угловыми, купольными и островными.

Независимо от того, к какому типу установки относится вытяжка, отвод воздуха из помещения должен быть организован по одному и тому же принципу.

Он заключается в том, что действующая вытяжка должна быть подключена только к обособленному вентиляционному каналу.

Matilda (Пользователь FORUMHOUSE):Подключать вытяжку к общему вентиляционному каналу, а тем более, к дымоходу – запрещено! Угарный газ и отработанный воздух в таком случае может попадать обратно в помещение.

Вытяжку от кухонной  газовой плиты никогда и ни с чем соединять нельзя. И воздуховод от плиты должен идти вертикально вверх.

В домах с устаревшими типами вентиляционных систем изолированный канал для подключения вытяжки отсутствует. А так как выводить вытяжку в общую вентиляционную шахту нельзя, дополнительный вентиляционный канал необходимо сделать в отдельном порядке. Подходящим, но малоэффективным решением в этом случае будет покупка рециркуляционной установки.

Если вы не боитесь испортить фасад своего дома (квартиры) пятнами от жира, сажи и пара, то для вытяжки в стене можно проделать отдельный горизонтальный канал.

Выходное вентиляционное отверстие будет располагаться прямо на наружной поверхности стены.

Подобное устройство вентиляции на кухне дома желательно оснастить обратным клапаном (если его наличие не предусмотрено в конструкции самой вытяжки) или инерционной решеткой.

shmendel (Пользователь FORUMHOUSE):Клапан с приводом – это хорошо, но у вытяжек есть обратные клапаны. Остается только следить за тем, чтобы воздух не задувал напрямую в воздуховод.

Выполнить такое » уменьшение вентиляции в стене на кухне»помогут инерционные решетки или дефлекторы.

В идеале, воздуховод для вытяжки должен быть создан по тем же принципам, по которым создаются другие вентиляционные каналы. А именно: для того чтобы воздуховод обеспечивал естественную тягу при отключенной вытяжке, его следует вывести на крышу дома (чуть выше конька).

Особое внимание нужно уделить утеплению воздуховода на чердаке и на улице, которое будет препятствовать образованию конденсата.

Matilda (Пользователь FORUMHOUSE):Воздуховоды, что будете по чердаку прокладывать, ватой оборачивают.

О вентиляционных выходах: целесообразно приобретать уже готовые изделия, которые в соответствии с существующими стандартами утепляются на этапе изготовления.

Правила вентиляции кухни. Материал воздуховода.

Материал воздуховода, используемого для подключения кухонной вытяжки, должен соответствовать следующим условиям:

  • Создавать минимальное сопротивление воздушному потоку;
  • Иметь высокую антикоррозионную стойкость;
  • Обладать достаточной площадью внутреннего сечения.

Беря во внимание первое условие, гибкий гофрированный патрубок, стенки которого обладают достаточно высоким сопротивлением, рекомендуется использовать исключительно для соединения вытяжки с вентиляционным каналом.

Гофру, при наличии такой возможности, предпочтительнее заменить гладкой оцинкованной трубой круглого или квадратного сечения.

Чтобы ржавчина не разрушала воздуховод, многие люди стремятся внедрить в его конструкцию пластиковые канализационные трубы с толстым сечением.

Но этот материал склонен накапливать жировые отложения, но безопасными такие трубы назвать никак нельзя. Их применение может привести к пожару (стоит только маслу воспламениться на раскаленной сковороде при работающей вытяжке).

Именно по этой причине от использования канализационных труб следует отказаться заблаговременно.

Matilda (Пользователь FORUMHOUSE):Пластик ни в коем случае не применяется для вытяжки от кухонной плиты. Даже алюминий нельзя. Только оцинковка или нержавейка.

Вот что говорят наши пользователи о сечении труб, предназначенных для создания вентиляционных каналов.

Smart2305 (Пользователь FORUMHOUSE):У вытяжек подключение – 150 мм. Диаметр трубы по стояку должен быть – 200 мм (эквивалент квадратный подберите сами).

Требования по вытяжной вентиляции на кухне. Расчет мощности.

Выбирая вытяжку для собственной кухни, каждый из нас задумывается о том, какова должна быть мощность у этого устройства. Во всех случаях этот показатель зависит от площади кухонного помещения.

Если площадь вашей кухни менее 10 м² (включительно), а высота – 2,5 — 2,7 м, то вытяжка, пропускающая через себя 280–350 м³ воздуха за один час, вполне сможет удовлетворить вашим потребностям.

Если площадь кухни больше, то и мощность устройства должна быть соответствующая.

В принципе, этот параметр можно узнать у продавцов, а можно самостоятельно рассчитать по формуле: V=S*H*10*1.3. В ней: S и H – это площадь и высота помещения, V – объем (м³/ч).

Узнать об общих принципах создания вентиляционных систем в частном доме, а также получить исчерпывающую информацию об особенностях вентиляции помещений с повышенной влажностью вы можете, прочитав пару полезных статей, размещенных на портале FORUMHOUSE.

Если вам интересны принципы обустройства вентиляционных систем в кухонных помещениях, если у вас есть практический опыт, и вам не терпится поделиться своими наработками в этой области, то посетите соответствующую тему, где сможете найти для себя много интересного.

А видео об устройстве приточно-вытяжной вентиляции с рекуператоромпоможет вам решить вопросы, ответы на которые вы по какой-то причине не смогли найти, ознакомившись с предыдущими материалами.

Обсудить статью и прочитать другие материалы посвященные загородной жизни вы можете на портале FORUMHOUSE.

Подписывайтесь на канал чтобы не пропустить следующую публикацию!

Источник: https://zen.yandex.ru/media/id/592d594b8e557de2f707c29f/5a55ce7fc89010f02b7500e9

Вентиляционная решетка с обратным клапаном: виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение. В этой статье познакомимся с конструкционными особенностями такой решетки, ее основными преимуществами и причинами использования.

Также разберем процесс самостоятельного монтажа и правила эксплуатации этого приспособления.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

Вы сами устанавливали вентиляционную решетку и теперь хотите поделиться полученным опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе монтажа, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.

Источник: https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html

4 вида, правила выбора и монтажа

Вентиляционная решетка с клапаном хоть и не является обязательным элементом системы вентиляции, незаменима в случае появления обратной тяги, она способна решать проблему, когда в помещение проникают неприятные запахи или пыль из вентиляционной шахты. Решетка стоит недорого и легко монтируется без привлечения специалистов.

Содержание статьи

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.

Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Достоинства устройства

Решетка с обратным клапаном – простое и удобное в использовании устройство, характеризующееся целым рядом преимуществ:

  • Препятствует проникновению холодного или горячего воздуха извне.
  • Служит надежной преградой от пыли и насекомых.
  • Защищает помещение от проникновения посторонних шумов и нежелательных запахов.
  • Отличается простотой установки и обслуживания.
  • Имеет привлекательный дизайн. Большой ассортимент подобных устройств позволит без проблем подобрать решетку, наилучшим образом подходящую к интерьеру помещения.

Обратите внимание! Обратный клапан хоть и выступает надежной преградой для шумов, пыли и запахов, полной герметичности не обеспечивает.

При отрицательных температурах клапан может примерзать, что легко решается добавлением в систему обогревателя.

Разновидности

В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.

Так, по материалу изготовления устройства бывают:

  • Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
  • Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.

По типу запирающего устройства различают такие виды решеток с обратным клапаном:

Мембранная

Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.

Гравитационная одностворчатая

Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.

Гравитационная одностворчатая

Возможны две разновидности гравитационных устройств:

  • С противовесом, который может располагаться внутри или снаружи прибора.
  • Со смещенной относительно оси воздуховода собственной осью крепления заслонки.

Это важно! Решетка такого типа должна монтироваться строго горизонтально или вертикально. Отклонение от правильного положения в пространстве будет приводить к неполному закрытию заслонки.

Лепестковая

Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.

Бабочковая

В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.

Бабочковая

Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Особенности монтажа и эксплуатации

Монтаж вентиляционной решетки с обратным клапаном не отличается сложностью, однако, перед началом процедуры стоит выполнить несколько подготовительных мероприятий:

  • Проверить приспособление на возможность заклинивания.
  • Убедиться, что габариты устройства сопоставимы с размером вентиляционного отверстия.
  • Удостовериться, что поверхность стены вокруг вентиляционного канала подходит для установки элементов крепежа.
  • Предварительно отметить место для крепежа.
  • Аккуратно просверлить нужное количество отверстий и вбить дюбели.

Далее, решетка устанавливается на место и закрепляется на саморезах. Слишком затягивать болты не стоит, поскольку легкий пластиковый корпус может треснуть. Некоторые модели допускают закрепление с внутренней стороны, в торец вентиляционного канала. Крепеж при этом не заметен, но сама процедура монтажа будет более сложной.

Альтернативный (хотя и менее надежный) способ закрепления – использование клеевых составов. Слой клея равномерно наносится на стену вокруг вентиляционного отверстия, либо на обратную сторону самой решетки. Решетка плотно прижимается к стене и фиксируется строительным скотчем. После полного высыхания клея лента удаляется.

Прежде чем производить монтаж решетки, стоит проверить правильность расположения клапана. Отклонение от верной ориентации (зависит от модели устройства) чревато неправильной работой, когда клапан не сможет полностью блокировать обратную тягу и по сути окажется бесполезным. Исправление ошибок после закрепления (особенно с применением монтажной пены или клея) будет проблематичным, поскольку потребует полного демонтажа клапана.

Вентиляционная решетка с обратным клапаном

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.


Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.


Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.


Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Конструктивные особенности

Любая вентиляционная решетка подобного типа состоит из трех составных частей:

  1. Стационарная часть. Декоративная решетка, выступающая одновременно в качестве полноценного элемента дизайна и барьера, защищающего внутренние элементы конструкции от повреждений. Чаще всего крышка имеет прямоугольную форму, не только полностью закрывающую корпус, но и частично выступающую на поверхность стены для возможности закрепления.
  2. Подвижная часть. Имеет вид прямоугольной или круглой пластины, способной открываться только в одном направлении. Клапан часто эксплуатируется в условиях повышенной влажности, поэтому наиболее подходящий материал для его изготовления – пластик.
  3. Фланец для присоединения воздуховода.


Конструкция решётки с обратным клапаном

Стандартный диаметр устройства может составлять от 110 до 150 мм. Как правило, таких габаритов оказывается достаточно для реализации подавляющего большинства проектов бытовой системы вентиляции.

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Устройство и принцип действия

Вентиляционная решётка с обратным клапаном состоит из защитного корпуса, крепёжного фланца, лицевой декоративной панели и заслонки. Заслонка клапана способна открываться благодаря принудительной циркуляции воздушных масс, двигающихся под определённым напором. Присоединение решётки к воздуховоду осуществляется при помощи фланца, который выпускается в разных типоразмерах и полностью совместим со всеми типами воздуховодов. Для изготовления решёток с обратным клапаном в основном используется пластмасса, что обусловлено эксплуатацией прибора в условиях повышенной влажности, где применение металлических составляющих нецелесообразно.

Принцип действия обратного клапана состоит в следующем: отработанные воздушные массы выходят из помещения через декоративную накладку и под определённым давлением проходят через клапан, поднимая заслонку. При падении давления воздушного потока задвижка клапана закрывается и выступает в качестве надёжной преграды для уличной пыли, насекомых и неприятного запаха. Модели часто устанавливают в кухни и санузлы, смежные с аналогичными помещениями соседних квартир.


Обратный клапан не допускает проникновения воздушных масс и шума из смежных помещений, чем выгодно отличается от обычной вентиляционной решётки, не оборудованной дополнительной защитой. Установка решёток может производиться как со стороны помещения, так и на внешней стене здания. Устройства подсоединяются к торцу воздуховода, стыки при этом дополнительно герметизируют.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.



К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.


Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.


Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.


Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.


В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.


В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.


Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

  • Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры.
  • Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности. Разумеется, можно найти качественный и надежный товар и у менее именитых брендов.
  • При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Обратите внимание! Важно, чтобы прибор был изготовлен из экологически чистых материалов и полностью соответствовал всем нормам и требованиям.

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.

Правила выбора


Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции

Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором. Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов.

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Выбор решеток для помещений промышленного типа стоит доверить профессионалам. Если речь идет о деталях для квартир либо домов, их можно подобрать самостоятельно при наличии проекта или схемы системы вентиляции.

Монтаж и эксплуатация


Решетка для вытяжки устанавливается с внешней стороны дома

Вентиляционную решетку с обратным клапаном для потоковой естественной вентиляции устанавливают на внешней части стены, некоторые детали разрешено закреплять в шахтах вентиляции. На первом этапе устройство подсоединяют к воздуховоду с помощью соединительного фланца, заполняя промежуток между ним и стеной при помощи герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.

На следующем этапе решетку необходимо зафиксировать на несущей поверхности при помощи дюбелей либо самореза. Выбирать крепежный элемент нужно с учетом веса детали и материала, из которого сделаны стены здания и корпусная часть решетки. После завершения монтажных работ прибор можно запускать в тестовом режиме. Если установка проведена корректно и без ошибок, с соблюдением всех требований и правил безопасности, решетка будет работать максимально стабильно.

Правильно установленная решетка с обратным клапаном является важной частью вытяжки и системы вентиляции. С ее помощью можно надежно защитить воздуховод от внешних потоков и создать в помещении идеальный микроклимат.

Одностворчатое изделие, основанное на гравитационном действии

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Двустворчатый вариант с пружинами

Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.

Такое устройство можно располагать пол любым углом.

Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.

Жалюзи на вентиляционной решетке

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

Фото 2. Пример вентиляционных решеток с жалюзи.

Использование гибких мембран

Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.

Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.

Источники

  • https://sovet-ingenera.com/vent/montazh/ventilyacionnaya-reshetka-s-obratnym-klapanom.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/reshetka-s-klapanom.html
  • https://stroy-podskazka.ru/ventilyaciya/reshetki-s-obratnym-klapanom/
  • https://ventilaciya.info/ventilyatsiya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html
  • https://StrojDvor.ru/ventilyaciya/ustrojstvo-ventilyacionnoj-reshetki-s-klapanom-obratnoj-tyagi/
  • https://oventilyacii.ru/ventilyaciya/ventilyatsionnaya-reshetka-s-obratnym-klapanom.html

[свернуть]

виды, устройство, принцип работы + инструкции по монтажу

Клапан на вентиляцию — где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Изготовление обратного клапана своими руками

Проще всего изготовить гибкую мембрану и установить на выходе из вентканала

Существует большое количество обратных клапанов на строительном рынке, но сделать это приспособление можно собственноручно, особенно если вентиляционный канал имеет нестандартные габариты. Для работы потребуется декоративная решетка, лавсановая пленка. Изготовление предусматривает такие этапы:

  1. Изготовление эскиза. Для этого на листе картона очерчивается рамка. В центре заготовки рисуется прямоугольник, ширина и высота которого соответствует размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз прочерчивается линия. От нее в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединяются прямыми линиями.
  2. Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
  3. Изготовление створок. Из пленки вырезается 2 прямоугольника размером в половину большой заготовки. Фрагменты при помощи клея или строительного степлера фиксируются на боковых частях рамки так, чтобы они заходили на перемычку.
  4. Установка створок. К стене изделие крепится саморезами и располагается на торце вентиляционного канала. Створки должны открываться в сторону воздуховода.
  5. Монтаж решетки и проверка работы клапана.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

  • Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
  • Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
  • Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.
  • Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
  • Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
  • Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Место установки

Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:

  • На вентиляционную решетку в комнате, где чувствуется неприятный запах.
  • В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
  • В устье вентиляционной системы (в точке выхода воздуха на улицу).

Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.

Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.

Устройство и принцип действия

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

  • корпус;
  • крепежный фланец;
  • заслонка;
  • декоративная панель.

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Как сделать эффективную вентиляцию?

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Целесообразность установки клапанов

Ключевой особенностью, которая отличает вытяжку рассматриваемого вида, является присутствие устройства для контроля отвода и поступления воздуха. Сейчас появилась тенденция на вывод вентиляционного канала вытяжки через несущие стены. Воздух при этом идет напрямую в атмосферу. В такой ситуации антивозвратный клапан выступает необходимым компонентом системы.

В то же время единого мнения относительно необходимости указанных клапанов пока нет. Специалисты уверяют, что ставить его надо, если в вентиляционной системе часто имеет место обратная тяга. Воздушный поток из шахты несет с собой различные, не всегда приятные запахи, а защита позволяет от них избавиться. В целом этот компонент способен увеличить комфортность проживания в жилище.

Разновидности

Вентиляционные решётки с обратным клапаном подразделяются по ряду признаков, главным из которых является вид запирающего устройства. По этому критерию модели делятся на одностворчатые гравитационные, жалюзийно-лепестковые, мембранные и двустворчатые пружинные.

Одностворчатые гравитационные модели имеют простую конструкцию, состоящую из запирающего элемента круглой или прямоугольной формы, который эксцентрично расположен на оси. Воздушный поток, идущий из помещения, давит на рабочую створку, поэтому она открывается. Принцип работ приборов такого типа основан на применении силы тяжести створки для её закрытия, что делает модели простыми и безотказными, а также позволяет использовать их в системах с естественной циркуляцией воздушных масс. Это обусловлено незначительным сопротивлением створки и способностью её быстрого открытия даже при незначительном потоке.

Гравитационные модели выпускаются в двух вариантах исполнения. В первом случае ось крепления створки немного смещается относительно центра воздуховодной трубы, а во втором – присутствует противовес, который может быть расположен как снаружи, так и внутри устройства. Ввиду того что опускание створки осуществляется благодаря силе тяжести, установка прибора должна производиться в строго вертикальном или горизонтальном положении. При монтаже желательно использовать строительный уровень. В противном случае створка будет закрываться не полностью и не сможет обеспечить надёжную защиту помещения от захода внешнего воздуха.

Мембранные устройства являются наиболее распространённым типом решёток и представляют собой модели, в которых роль заслонки выполняет мембрана. Клапана, оснащённые мембранными заслонками, реагируют даже на незначительное увеличение давление воздуха и легко открываются. При вероятности увеличения давления воздушных струй в системе, мембранные модели усиливаются рёбрами жёсткости, на которые будет опираться мембранная перегородка в случае избыточной тяги. При отсутствии дополнительного укрепления может произойти деформация мембраны, тогда клапан начнёт подтравливать входящий воздух.

Лепестковые модели напоминают по строению жалюзи и отличаются долгим сроком эксплуатации, небольшими размерами и отличным запирающим эффектом. Принцип работы таких приборов аналогичен принципу действия гравитационных решёток и основан на собственной силе тяжести. Жалюзи предназначены для установки в наружные части вентсистем, а их размеры совместимы с размерами внешних воздуховодов.

Клапаны-бабочки имеют двустворчатое исполнение. Створки способны быстро складываться и дополнительно фиксируются пружиной. Такие модели стоят чуть дороже остальных приборов, зато могут быть установлены в любом положении. Пружинные модели способны функционировать только в вентиляции с принудительной циркуляцией воздушных потоков, а в сети с естественной тягой не устанавливаются.

Следующим признаком, по которому производится классификация моделей, является материал изготовления. Самым популярным сырьём для производства решёток с обратным клапаном является пластик. Приборы, изготовленные из этого материала, отличаются маленьким весом, высокой коррозионной устойчивостью, продолжительным сроком службы и низкой стоимостью. Помимо пластика, при производстве решёток используется оцинкованная сталь.

Металлические модели отличаются высокой термоустойчивостью и могут устанавливаться в горячих цехах промышленных производств, кухнях предприятий общественного питания и на внешней стороне зданий. Минусами оцинкованных изделий является большой вес и подверженность коррозийным процессам. Поэтому металлические приборы не так популярны и востребованы, как изделия, изготовленные из пластмассы.

Устройство вентиляционных решеток

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Устройство простейшей решетки

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть  такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

Несколько другое внутреннее устройство имеют решетки с запорным клапаном, который исключает эффект обратной тяги. В самом дешевом варианте клапан будет представлять из себя пластиковую шторку, которая «продувается» только в одном направлении. Схема такого механизма представлена ниже:

Особенности решетки с обратным клапаном

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.

Решетка с пластиковым клапаном

2 Конструктивное исполнение и виды изделий

Для изготовления используют различные материалы, но лучший – это пластмасса. Она превосходит своих конкурентов по многим показателям:

  • устойчива к постоянной влажности;
  • дешевая;
  • легко чистить и обслуживать;
  • малый вес.

Металл во всех отношениях, кроме прочности и термостойкости, проигрывает. Модели из нержавейки, алюминия долговечные, но дорогие. Для обычной стали нужно надежное защитное покрытие, но даже оцинкованная вентрешетка через несколько лет начинает ржаветь.

Применение механических вытяжных изделий привело к неактуальности ручного регулирования воздушных потоков. Их возврат предотвращают автоматические устройства. Самое простое из них – одностворчатое гравитационное, которое открывает путь воздуху из кухни и не пускает обратно. Клапан закрывает отверстие под своим весом. Если правильно установить, он сможет работать и с естественной вентиляцией. Известны 2 варианта исполнения: с противовесом или способом изменения положения оси со створкой.

Требуется установка строго по горизонтали или вертикали, особенно при естественной тяге

Двухстворчатые клапаны за внешнее сходство с крыльями насекомых именуют «бабочками». Избыточное давление воздуха вызывает складывание лепестков, когда тяга пропадает, они распрямляются. Отдельные виды подобных устройств имеют пружины, которыми регулируют усилие, необходимое для срабатывания. Модели преимущественно монтируют вместе с вентилятором – для естественной тяги чувствительность часто недостаточная. Поскольку они независимы от земного притяжения, угол установки роли не играет.

Еще один вид – решетка с тонкой мембраной. Клапан от воздуха сгибается, при обратном направлении распрямляется и препятствует ходу. Применяют его в любых вентиляционных системах, потому что он очень тонко реагирует на потоки.

Их чрезмерная сила может изогнуть непрочную мембрану, в результате деформации она не сможет полноценно препятствовать обратному перемещению воздуха. Требуется усовершенствовать конструкцию – установить ребра жесткости для упора.

Все устройства монтируют преимущественно внутри. Снаружи устанавливают только отдельные виды гравитационных изделий и жалюзи, тоже относящиеся к этому типу. Клапан у них может занимать всю решетку или часть, которая соприкасается с воздуховодом. Изделия небольшого размера, лепестки легкие, поэтому их используют с естественной вентиляцией. Для улицы это единственно приемлемый вариант, потому что у других нарушается работоспособность под влиянием отрицательных температур.

Виды заслонок для вентиляции

Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.

Способ установки

Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.

Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.

Назначение

Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:

  • Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку.

  • Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.
  • Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой».

Количество лопастей

Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.

Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

Вид привода

Здесь различают три основных вида устройств:

  • С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
  • С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
  • С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

Форма и габариты заслонки

Наибольшее распространение получили заслонки круглой или прямоугольной формы:

  • Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
  • Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.

Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.

Плотность закрытой заслонки

Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.

Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:

  • 0 – плотность не требуется.
  • 1-3 – регулировочные заслонки с нарастающим показателем плотности.
  • 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.

Самодельный обратный клапан

Изготовление самодельного вытяжного затвора актуально в тех случаях, когда вентканал или вентиляционная решётка нестандартной формы или размеров. Самодельная конструкция обойдётся дешевле, чем подгон коробки воздуховода под стандартные размеры. Если в доме функционирует естественная вентиляция, обратный клапан лучше изготовить мембранного или одностворчатого типа из жёсткого материала

Перед тем как сделать обратный клапан, стоит уделить внимание таким нюансам:

  • Пластина должна плотно прилегать к стенкам корпуса устройства, чтобы не образовывались щели, пропускающие воздух.
  • Должен быть исключён стук пластины, особенно если в воздуховоде направление воздушных потоков часто меняется.

Для изготовления лопастей можно использовать лавсановую плёнку, диаметр которой должен превышать отверстие вентиляционной трубы. Чтобы плёнка не деформировалась при обратной тяге, можно прикрепить решётку, на которую она будет опираться. Простейшие обратные клапаны изготавливаются из решётки, к которой приклеивается плёнка с двух её сторон.

Создание своими руками

Для вентиляции естественного типа не трудно сделать клапан самостоятельно.
Ход работ:

  1. Снимаем вентиляционную решетку.
  2. На тонком картоне делаем ее выкройку и вырезаем.
  3. Замеряем проем вентиляции и чертим его в центре картонной заготовки, посередине нарисуем вертикальную планку. Вырезаем два получившихся окна.
  4. Из плотного полиэтилена вырезаем две створки на это окно, ширина их вместе ровна ширине всей рамки.
  5. На скотч прикрепляем эти створки к картонной раме по бокам.
  6. Примеряем и проверяем. Створки должны открываться в канал вентиляции и не цепляться за поверхности.
  7. Прикладываем наше изделие к проему, прижимает вентиляционной рамкой и прикручиваем ее на прежнее место.

1 Вентиляционные решетки с обратным клапаном – конструкция и схема применения

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

  1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
  2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
  3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Как изготовить и установить обратный клапан самостоятельно

Шаг первый. Снимается вентиляционная решетка, прикрученная саморезами.

Шаг второй. Основу для клапана образует картонная рамка. Вырезать ее не составит труда. Ее размеры должны соответствовать размеру и форме вентиляционной решетки, ведь она будет находиться за этой решеткой.

Шаг третий. Размечается картонное основание клапана. Поначалу на картоне намечается контур отдушины (по горизонтали и вертикали отступы от краев должны быть одинаковыми). Далее намечаются окошки клапанов.

От границы нужно отступить к центру 10 мм и вычертить 2 прямоугольника. Они и станут окошками клапанов. Эти отступы потребуются:

во-первых, для предоставления краям мембран возможности перекрывать поток обратной тяги, когда они прижмутся к картону;

во-вторых, чтобы мембраны при открытии не могли задевать стенок отдушины;

в-третьих, для крепления мембран.

Шаг четвертый. В центре — два прямоугольных окошка. Между ними следует оставить полосу — 15 мм шириной. На ней сойдутся эластичные мембраны, когда клапаны будут закрываться.

Шаг пятый. Проверяется работоспособность клапана. Его крепят на вентотдушину в том положении, в котором он будет пребывать постоянно. Для временного крепления используют саморезы, вставляемые в дюбель-пробки, предназначенные для постоянной фиксации решетки.

Что-то может помешать свободному ходу мембран, тогда эти незначительные недостатки устраняются. Проверять работоспособность клапана следует при открытом окне для активизации воздушных потоков и усиления тяги через испытываемую отдушину.

Шаг шестой. Только убедившись, что устройство действительно работает, можно заняться установкой пластиковой декоративной решетки на прежнее место.

Видео: Обратный клапан на вентиляцию своими руками. Легко и дёшево:

Существующие виды

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.

Гравитационные одностворчатые

Разновидности решеток с обратным клапаном

Такие модели представляют собой стандартную конструкцию с запорным элементом в форме круга или прямоугольника. Их принцип работы заключается в сдвигании детали заслонки с помощью потока воздуха с правильным направлением, который затем продолжает свободно перемещаться по воздуховоду. Потом задвижка подтягивается к основанию вентрешетки и закрывает ее. Гравитационные элементы представлены в двух типах: со смещенной осью, где закреплена заслонка, и с противовесом внутреннего или наружного типа. Прибор нужно устанавливать по вертикали либо горизонтали, в ином случае крышка не закроется до конца и не будет защищать помещение.

Лепестковые

Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.

Мембранные

Элементы мембранного типа являются самыми популярными, в качестве створок используются облегченные и гибкие пластины. За счет незначительного сопротивления они закрываются под влиянием силы тяжести. Благодаря простой схеме и отсутствию сложностей при эксплуатации эти решетки можно ставить в вентиляционных системах со стандартной циркуляцией потока воздуха. Чтобы предотвратить деформацию мембраны под приростом давления воздушных струй, решетки дополняют жесткими ребрами. Они служат опорой для перегородки при образовании избыточной тяги.

Бабочковые

Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.

Для чего нужен обратный клапан

Обратный (антивозвратный) клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.

Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

  • Основными причинами, при наличии которых следует установить обратный клапан, являются:
  • Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
  • Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
  • В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
  • В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Отводы с кожухом из нержавеющей стали с обратным клапаном

УВЛА


Монтажные рамы (также называемые монтажными кольцами) предназначены для клапанов вытяжного и приточного воздуха.
В нашем предложении есть монтажные рамы из оцинкованного стального листа и листа нержавеющей стали,
с резиновым уплотнением и без него.

Кроме того, в качестве отделочного элемента для воздуховодов в стене и потолке мы предлагаем отделочные розетки для воздуховодов .
Доступны две версии: розетки ROZ-H с хромированным покрытием и розетки с белой порошковой покраской ROZ-P.
Диаметр: от 80 мм до 315 мм

Настенное вентиляционное отверстие и решетка с капельным носом
УЭЛА

В зависимости от конкретной версии приложения, компоненты UELA
могут служить в качестве воздухозаборных отверстий или вентиляционных отверстий
в механических или гравитационных системах вентиляции с рекуперацией тепла.
Вентиляционные отверстия имеют внутреннюю проволочную сетку для предотвращения проникновения насекомых.

Все вентиляционные отверстия имеют резиновое уплотнение и крепежные зажимы
для облегчения установки. На внешнем кольце 2 установочных
отверстий. Компоненты UELA
обеспечивают эстетичный внешний вид и длительный срок службы. Изделие подходит для использования на открытом воздухе
и в помещении.

Вентиляционные решетки из нержавеющей стали с сеткой
УЭЛА-АЛ


UELA-AL может служить как приточным, так и вытяжным устройством в механических системах вентиляции
, особенно в системах рекуперации тепла
в жилых помещениях.Он изготовлен из алюминия и оснащен проволочной сеткой на внутренней стороне
для предотвращения проникновения насекомых в каналы.

Настенный алюминиевый воздухозаборник / вытяжное отверстие
USLA

Воздухозаборные / вытяжные отверстия USLA имеют внутреннюю проволочную сетку
для предотвращения проникновения насекомых. Все вентиляционные отверстия имеют резиновое уплотнение
и зажимы для облегчения установки.

Продукт обеспечивает эстетичный внешний вид и долгий срок службы
. Изделие подходит для использования на открытом воздухе и в помещении.

Настенное вентиляционное отверстие и решетка с капельным носиком и сеткой
США

USAV Компоненты могут использоваться в качестве воздухозаборных отверстий в системе подачи воздуха
или вентиляционных отверстий в конце системы выпуска воздуха
для всех типов и режимов вентиляции.

Воздухозаборные / вытяжные отверстия USAV имеют с одной стороны сетку 2×2 из
оцинкованной проволоки диаметром 1 мм.

Настенный воздухозаборник / вытяжное отверстие с проволочной сеткой
США

Вентиляционное отверстие для вытяжной вентиляции USUA полностью изготовлено из листового проката из нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.

Перевернутая крышка каплеуловителя
защищает от попадания талой и дождевой воды, а обратный клапан в вентиляционном отверстии
предотвращает обратный поток воздуха. Вентиляционное отверстие установлено
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
.

Выходы из нержавеющей стали с кожухом и обратным клапаном
УСМС-П

Вентиляционные отверстия USMS-P — это изделия на основе ПВХ, разработанные
для использования в системах домашней вентиляции.Гибкие складывающиеся жалюзи
закрывают отверстие, когда нет выходного давления
, выходящего из воздуховода.

Воздухоотводчик устанавливается
винтами. Внутренняя втулка подходит для круглых спиральных воздуховодов и гибких воздуховодов
. Универсальный шарнир подходит для
воздуховодов диаметром 100, 110, 120 и 125 мм.

Выходы с кожухом и обратным клапаном — ПВХ
USMS

Вентиляционное отверстие для вытяжной вентиляции USMS полностью изготовлено из листовой нержавеющей стали
и предназначено для использования в системах домашней вентиляции
.Гибкие складывающиеся жалюзи закрывают отверстие, когда
нет давления выхлопных газов из воздуховода.

Вентиляционные отверстия устанавливаются винтами. Внутренняя втулка
подходит для круглых спиральных воздуховодов и гибких воздуховодов.

Настенные розетки с самотечными клапанами

Где следует установить обратный клапан?

Каждый сталкивался с ситуацией, когда, находясь в их квартире, можно точно определить, какое блюдо готовят соседи, или, что еще хуже, чувствуешь запах табака.Это происходит из-за попадания посторонних запахов в квартиру через вентиляционный канал при реверсивной тяге. Чтобы этого не произошло, рекомендуется установить обратный клапан вентиляции, который перекрывает поток воздуха в обратном направлении и помогает эффективно выводить отработанный воздух из помещения.

Установленные обратные клапаны для различных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная система или механическая система, в ней возможна обратная тяга.

Для естественной вентиляции, где используются вентиляционные каналы, используются обратные клапаны, которые особенно чувствительны к изменению направления воздушных масс. Для качественного воздухообмена лучше одновременно с установкой вентиляционных каналов установить обратный клапан для вентиляции.

Монтаж обратного клапана вентиляции в квартире, где осуществляется естественная циркуляция воздуха, осуществляется в межкомнатных стенах. Обычно около дверей делают отверстия в стенах квартиры и устанавливают в них решетки обратных клапанов, которые регулируют поток воздуха.

Приточная вентиляция, конструкция которой состоит из встроенного в наружную стену воздуховода, снабженного решеткой для забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует объем приточного воздуха и помогает поддерживать температуру в помещении. В то же время установка обратного клапана приточной вентиляции дает возможность не прибегать к дополнительной вентиляции помещений, где установлены пластиковые окна, воздухообмена будет достаточным.

Обратный клапан круглый из оцинкованной стали

Использование обратного клапана на кухне и в ванной

Установка обратного клапана вентиляции на кухне позволяет перекрыть, даже при выключенной вытяжке, поступление посторонних запахов с обратной тягой, но при этом не препятствует попаданию вытяжного воздуха из кухни. удаляется в канал вентиляции.

Для продолжения работы вентиляции воздуховоды снабжены вентиляционными решетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без использования вытяжного шкафа.В последнее время востребован вытяжной шкаф с выводом загрязненного воздуха прямо на улицу. Снаружи воздуховод оборудован обратным клапаном вытяжной вентиляции, который не пропускает холодный наружный воздух в помещение.

В ванной комнате часто встречается плесень и стойкий запах сырости. Это связано с неэффективной вентиляцией. Помещение ванной, прежде всего, нуждается в качественном удалении влажного воздуха и предотвращении запахов из других квартир. А учитывая, что ванную комнату могут использовать соседи для курения, при плохом воздухообмене табачный дым может попасть через вентиляционную шахту в вашу ванную комнату, а значит, и в квартиру.Установка обратного клапана для вентиляции в ванной решит проблему попадания посторонних запахов.

Клапан обратный вентиляционный: устройство и классификация механизмов

Давайте посмотрим, как работают клапаны реверсивной вентиляции. Конструкция вентиляционного обратного клапана довольно проста: лопасти клапана расположены на одной оси, так что воздух может течь только в одном направлении. Если направление потока меняется, клапан закрывается. Помимо функции блокировки обратного потока, клапан может использоваться для регулирования объема приточного воздуха путем изменения поперечного сечения воздуховода.

Клапаны обратные воздушные для вентиляции отличаются следующими характеристиками:

  • материал для изготовления — клапаны из пластика или оцинкованной стали используются в различных воздуховодах;
  • по конструкции — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, открывающиеся под давлением воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различную форму и конструкцию и устанавливаются на входе или выходе вентиляционного канала.Дроссельная заслонка представляет собой устройство, напоминающее бабочку, состоящую из двух пластин, удерживаемых вместе пружиной. Обратный клапан с диафрагмой представляет собой тонкую заслонку, которая отклоняется даже при небольшом потоке воздуха и прилипает к вентиляционной решетке при изменении направления потока. Применяется, как правило, при естественной вентиляции. Клапан обратный створчатый по принципу действия аналогичен мембранному клапану, но выполнен в виде жесткой створки, закрепленной на оси
  • .
  • по форме — прямоугольной или круглой. Их выбирают в зависимости от формы и размеров участка воздуховода, на котором будет установлен обратный клапан.Клапаны круглые для бытовых нужд выпускаются диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, используемые в системах промышленной вентиляции, имеют диаметр от 150 мм до 1000 мм.
Вентилятор со встроенной дроссельной заслонкой
  • Способ управления — клапаны по своему устройству бывают ручные и электрические. Обратный клапан ручной вентиляции регулируется вручную с помощью рычага или задвижки. Электроклапан работает совместно с другими приточно-вытяжными вентиляционными устройствами и автоматически регулирует воздушный поток;
  • способ установки — установка может быть вертикальной или горизонтальной, в зависимости от конструкции воздуховодов;
  • Пропускная способность
  • — объем воздуха, проходящего через клапан в единицу времени, может быть разным.

На что ориентироваться при выборе обратного клапана

Чтобы решить, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для естественной вентиляции. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплекте с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильном выборе модели обратного клапана воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: например, если клапан диаметром 150 мм, то вентилятор должен быть такого же диаметра. Мощность вентилятора должна быть достаточной для создания воздушного потока, открывающего лепестки клапана;
  • условия окружающей среды. Некоторые устройства с обратным клапаном не могут работать при низких температурах. Поэтому их монтируют только в помещении;
  • особенности системы вентиляции.Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусмотрен обратный клапан вентиляции прямоугольного сечения. Размеры подбираются также с учетом поперечного сечения коробки. Для бытовых нужд чаще используют воздуховоды и обратные клапаны для вентиляции 100 мм.
Прямоугольный элемент воздуховода из пластика со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны от известных производителей.

Установка обратного клапана вентиляции своими руками

Чтобы правильно установить прибор своими руками, в первую очередь нужно определиться, какое место обратный клапан займет в контуре вентиляции.

Вентиляционная решетка с обратным клапаном устанавливается на входе или выходе вентиляционного канала. Такой монтаж очень просто сделать своими руками: вентиляционная решетка максимально плотно крепится к стене саморезами или с помощью «жидких гвоздей», полностью закрывая проем воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто.

Если обратный клапан установлен в вентиляционной шахте за вентилятором, сначала демонтируется вентилятор. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для фиксации устройства. Вытащив корпус, в отмеченных местах просверливаются отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия места для крепления планируются уже на самой бетонной стене.С помощью болта в обозначенных местах проделываются отверстия, в которые потом будут забиты дюбеля. Затем в вентиляционный канал монтируется клапан.

Полезный совет! Если при установке обратного клапана своими руками возникают зазоры между стенкой вентиляционной шахты и корпусом устройства, они заполняются силиконовым герметиком.

После установки обратного клапана вентилятор устанавливается на свое место. При правильной установке обратный клапан предотвратит попадание рециркуляционного воздуха в комнату.

Обратный клапан вентиляции — это простое, но эффективное устройство, которое способствует качественной вентиляции и созданию здорового климата в помещении.

назначение, виды, установка. Как сделать

своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, удаления отходов, запаха и пыли. Часто бывает, что установленная в доме вентиляция не справляется со своими задачами, и вместо свежего воздуха в квартиру попадают запахи соседей.Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Зачем нужен обратный клапан

Обратный клапан представляет собой конструкцию, у которой сама лопасть клапана расположена на оси, они будут двигаться таким образом, что воздух, попадая в клапан, не попадет в квартиру. Воздушные массы движутся в обратном клапане только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым должен быть обратный клапан, являются:

  • Недостаток свежего воздуха — он может сломаться или забиться, из-за чего свежий воздух просто не попадает в вентиляцию.
  • Неправильное расположение выхлопной трубы из-за попадания продувочного воздуха.
  • Дом имеет печное отопление, а во время работы топки усилен стержневой топочной трубой, тем самым реверсируя воздушный поток в вентиляционной трубе.
  • В квартире многоэтажного дома есть мощный вытяжной вентилятор, работающий с потоком воздушных потоков в других квартирах.
  • Наличие нескольких вытяжек в одной квартире усилит тягу в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги вентиляции, можно использовать свечу. Подержите в воздухе зажженную свечу и откройте окно. Если поток воздуха правильный, свеча гаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, большинство из них изготавливается из:

  • пластика.
  • Сталь оцинкованная
  • тонкая.
  • Композиционные материалы — сталь и пластик.

Вариант

, изготовленный из пластика, часто устанавливается в квартирах, офисах, коттеджах. Эти обратные клапаны имеют привлекательный внешний вид и подходят для любого стиля интерьера. К тому же пластиковые клапаны легко справятся с проблемами естественной вентиляции. Еще одно несомненное преимущество — доступность — пластиковые обратные клапаны самые дешевые устройства среди аналогов.

Модель

, изготовленная из оцинкованной стали, применяется на промышленных предприятиях или в бытовых изделиях офисных зданий.Такие клапаны имеют прочную конструкцию, что позволяет им работать в приточно-вытяжных системах вентиляции. Кроме того, предприятия всегда выдвигают высокие требования к пожарной безопасности, и стальная арматура хорошо справляется с этой задачей.

В зданиях, где есть естественная вентиляция, хорошо зарекомендовали себя устройства из композитных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти — из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественную вентиляцию.

В зависимости от исполнения, клапаны обратные для вентиляции бывают:

  1. заслонка. Они выполнены в виде жестких закрылков, прикрепленных к оси, и содержат принцип механизма поворота. При массовом расходе воздуха заслонка поворачивается, закрывая или открывая воздухозаборник.
  2. С гравитационными стержнями. Напоминают ставни, расположенные вертикально или горизонтально. Когда капот, двери открываются и начинают свою работу. Этот вид устанавливается в стены для защиты коммуникаций.
  3. мембрана. Выполняйте работы по принципу откидных клапанов, но заслонка в таких устройствах намного тоньше, а при ветре мембрана закрывает решетку, тем самым предотвращая попадание воздуха.
  4. Бабочка.Схожая по строению створки лепесткового типа, но, имеет две лопасти на оси, что напоминает всем известное насекомое. При вентиляции лепестки открываются и соответственно при выключении — закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, нагревательные и без него, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, следует руководствоваться такими критериями:

  • Устройство должно быть чувствительным даже к небольшому движению воздуха, поэтому лучше всего установить вытяжной вентилятор с решеткой. Это будет способствовать увеличению нормального воздушного потока и тяги.
  • Технические показатели клапана должны соответствовать приобретенному вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана.Диаметр подбирающего клапана точно соответствует параметрам вентилятора.
  • Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при умеренных температурах.
  • В зависимости от формы воздуховода подбирается подходящий обратный клапан, имеющий такую ​​же форму. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном выборе клапана воздухообмен в квартире может нарушиться и полностью изменить свое направление.

Указания по настройке устройства

При самостоятельной установке клапана в направлении вентиляции важно помнить о воздушных массах. Если проблема решена, можно перейти на устройство прямого монтажа.

Для этого вставьте корпус клапана по ходу вентиляции и разметьте отверстия для крепления будущего. Затем укажите на запланированные отверстия с помощью отвертки или дрели. Также проделайте отверстия для вентиляции.

Далее вставляем дюбели и с помощью отвертки закрепляем обратный клапан в воздухе.Важно обратить внимание на зазоры между клапаном и вентиляцией: если они слишком широкие, нужно покрыть их силиконом, чтобы обеспечить герметичность. В противном случае устройство не сможет выполнять свою функцию.

Видео:

Видео:

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана, он запросто устроит себя как дома.Самым простым является действие мембраны клапана. Для него потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Производственный процесс состоит из последовательного выполнения алгоритма действий:

  1. Измерьте размер вентиляционного отверстия и обрежьте стержни таким образом, чтобы его значения были на 2 см больше, чем вентиляционное отверстие.
  2. Если под заготовкой есть кусок пластика, что-то связанное с напильником, воспользуйтесь решеткой.
  3. Поверхность должна быть гладкой решеткой, чтобы мембрана плотно прилегала к ней.
  4. Прикрепите две квадратные пленки толщиной 0,5 мм с каждой стороны решетки. Сделайте это лучше с помощью герметика.
  5. Просверлите отверстия в решетке для настенного монтажа.
  6. Установить в выпускную решетку и закрепить.

Самодельный прибор может работать как с системой естественной вентиляции, так и с приточной.

При проблемах с вентиляцией желательно установить обратный клапан, что обеспечит комфорт и отсутствие запахов в квартире.

Видео:

Вентиляционные крышки | Регулируемые крышки вентиляционных отверстий

О крышках вентиляционных отверстий

Сэкономьте на лучших регулируемых вентиляционных крышках , которые вы найдете где угодно в Интернете, прямо здесь, на PlumbersStock.com. Независимо от того, что вам нужно, у нас есть различные цвета и конфигурации. У нас есть лучшие решения для улучшения вашего дома Отопление и охлаждение .

Диффузоры, регистры и решетки

Необходимо учитывать все виды вентиляционных отверстий, и часто наиболее неправильно понимаемый аспект этих компонентов HVAC заключается в том, в чем разница между каждым из этих трех типов вентиляционных крышек. Вот несколько коротких ответов, за которыми следуют длинные:

  • Воздухораспределители — это точки подачи кондиционированного воздуха, обычно устанавливаемые в потолках.Главное, что нужно помнить о диффузорах, это то, что, в отличие от регистров, их нельзя открывать и закрывать. Диффузоры всегда открыты .
  • Напольные регистры переменного тока отличаются от диффузоров тем, что они могут открываться или закрываться. У нас есть регистры для установки напольные , а также настенные и потолочные .
  • Решетки для кондиционирования воздуха , как следует из названия, представляет собой вентиляционную крышку, через которую воздух всасывается обратно в систему.
  • Воздушные жалюзи пропускают свет и воздух, но не пропускают дождь и прямой свет.Обычно вы видите их установленными в стенах чердака.
Воздушные решетки

Решетка — это отверстие из нескольких щелей, расположенных бок о бок в стене, металлическом листе или другом барьере, обычно для того, чтобы пропускать и / или выходить воздух или вода, но не пропускают более крупные предметы, например фильтр. Чаще всего решетки используются в качестве воздухозаборников для возврата или выпуска отработанного воздуха. Наши вентиляционные крышки включают решетки возвратного воздуха, возвратный воздух плинтуса, пространство для пальцев ног, линейный, напольный и фильтр.

  • Решетки возвратного воздуха — Стандартные характеристики включают двойные угловые жалюзи с шагом ½ дюйма, холоднокатаную сталь 22 и 20.Эти решетки могут быть установлены с жалюзи в верхнем или нижнем положении для обеспечения визуального эффекта. Стандартный цвет — белый.
  • Решетки возвратного воздуха плинтуса — Стандартные характеристики включают в себя двойные угловые решетки с защитой от обзора на ½ дюйма, обеспечивающие прочность и максимальную свободную площадь. Края края выступают на 7/8 дюйма для установки на плинтус.
  • Toe Space Grilles — Идеально подходят для возврата воздуха в пространство для пальцев ног между кухонными шкафами, подступенками, встроенными умывальниками и т. Д.
  • Напольные решетки — «Стальная сотовая конструкция, обычно коричневого цвета.
  • Решетки фильтра — «Решетки фильтра вмещают фильтры стандартных размеров толщиной от 1 до 4 дюймов.
Напольные и настенные регистры

Регистр — это крышка вентиляционного отверстия, прикрепленная к воздухораспределительному каналу с целью управления выпуском воздуха в пространство, которое необходимо обогревать, охлаждать или вентилировать.

  • Напольные регистры Стальная сотовая конструкция коричневого цвета.
  • Регистры плинтуса — Стальная конструкция, веерообразная, с жалюзи на ½ дюйма.
  • Бытовые диффузоры — Выпускное отверстие для распределения воздуха, обычно расположенное в потолке и состоящее из отклоняющих лопастей, выпускающих приточный воздух в различных направлениях и плоскостях и предназначенное для облегчения смешивания подаваемого воздуха с воздухом, уже находящимся в помещении.
  • Линейные решетки и диффузоры — Используются для установки на боковые стены, потолок или подоконник.Стандартные характеристики включают в себя всю конструкцию из экструдированного алюминия с лопастями сердечника, которые проходят параллельно наибольшему размеру. Эти блоки усилены сотовой конструкцией с замком под давлением, чтобы выдерживать интенсивное пешеходное движение, доступны с шагом 1/3 дюйма (с защитой от карандаша) и 0,5 дюйма, отклонением 0 или 20 градусов для обоих вариантов промежутка и доступны с длиной 144 дюйма в одном изделие с матовым анодированным покрытием.
Диффузоры
  • Напольные решетки и диффузоры — используются под фальшполом для подачи кондиционированного воздуха непосредственно в жилую зону.
  • Потолочные / боковые диффузоры — Используются для потолочных или боковых стенок и доступны в трех-, двух-, трех- или четырехстороннем исполнении и регулируются. Стандартные функции включают в себя все компоненты, заклепки, рычажный механизм и ручку, заключенные в клапан, для обеспечения безотказной работы. Эти блоки доступны в мягком белом цвете.
  • 2-ходовые диффузоры — ½-дюймовые веерообразные жалюзи для отопления или охлаждения.
  • 3-ходовой — веерообразные жалюзи для отопления или охлаждения без сквозняков.
  • Регулируемые в 3 или 4 направлениях — Регулируемые стальные лопасти со стальной заслонкой для нескольких заслонок. Лопасти полностью регулируются для 3-х или 4-х стороннего потока воздуха. Воздушные дефлекторы бывают вертикальными и горизонтальными с нейлоновыми втулками для легкой регулировки и бесшумной настройки.
  • Регулируемый диффузор — Регулируемые стальные лопасти со стальной заслонкой с несколькими заслонками. Вертикальные воздушные дефлекторы с нейлоновыми втулками для легкой регулировки и бесшумной настройки.
  • Потолочные диффузоры — Существует несколько различных типов потолочных диффузоров мягкого белого цвета.
  • Спускающийся потолочный диффузор — Конструкция со ступенчатой ​​сердцевиной, обеспечивающая равномерное распределение воздуха с 4-сторонней диффузией.
  • Квадратный потолок направленного действия — Пять различных направлений воздушного потока.
  • Понижающий круглый диффузор — «Идеально подходит для жилых и небольших коммерческих помещений. Красивое концентрическое кольцо отклоняет воздушный поток на 360 градусов.
  • Изогнутая пластина для потолка — Обеспечивает равномерное распределение воздуха по потолку или боковой стене с восемью направлениями потока воздуха.
  • Регулируемый диффузор с изогнутыми лопастями — Индивидуально регулируемые стальные изогнутые лопасти с рычажным приводом стальной заслонки с несколькими заслонками.
  • Многонаправленный потолок — Предназначен для подачи большого объема воздуха в испарительные охладители или центральные вентиляционные системы.
  • Высокоскоростной диффузор для промывки с несколькими жалюзи — Для испарительного охлаждения или высокоскоростного выпуска отработавших газов с разделенными двухходовыми несколькими жалюзи и комбинированным запорным устройством.
  • Single Deflection Aluminium € — Для испарительного охлаждения или высокоскоростного выхлопа с регулируемыми лопастями с аэродинамическим профилем.

Купить вентиляционные крышки со скидкой в ​​Интернете

У нас есть все регулируемые вентиляционные крышки, которые могут вам понадобиться. Если вам нужен диффузор Shoemaker или решетка Hart & Cooley , у PlumbersStock есть для вас отличные предложения. Если у вас возникли проблемы с поиском нужной детали, свяжитесь с нашей командой, и знающий и дружелюбный сотрудник нашего персонала поможет вам с покупкой, проектом или чем-то еще, что вам может понадобиться.

Ресурсы:
Что делают диффузоры?
Как установить диффузор

Диффузор возвратного воздуха, потолочная решетка возвратного воздуха Производитель

Диффузор возвратного воздуха: полное руководство по часто задаваемым вопросам

Если вам нужна дополнительная информация о диффузоре возвратного воздуха, прочтите это руководство.

Вы узнаете все аспекты системы диффузоров возвратного воздуха.

Приступим:

Что такое диффузор возвратного воздуха?

Это тип вентиляционного отверстия в компоненте HVAC, предназначенный для выпуска воздуха в определенном направлении, по определенной схеме или схеме распространения.

Он в первую очередь направляет воздух во многих направлениях, а не только вверх и вниз, в зависимости от конкретного типа диффузора.

По сути, конструкция этого компонента может включать в себя несколько воздушных схем.

Он также доступен в различных формах, и в большинстве случаев он устанавливается на потолке, а также имеет тенденцию к несколько горизонтальному потоку.

Диффузор возвратного воздуха

Каковы функции диффузора возвратного воздуха?

Диффузор возвратного воздуха является незаменимым компонентом общей функции системы HVAC.

Он играет решающую роль, что делает его необходимым инструментом.

Основная функция диффузора возвратного воздуха состоит в том, чтобы вытягивать воздух из определенного помещения и рециркулировать его через систему отопления, вентиляции и кондиционирования воздуха.

Это, следовательно, приводит к улучшенному кондиционированию рециркулирующего воздуха в системе за счет охлаждения и нагрева, что увеличивает эффективность воздушного потока в помещении.

Вторая функция этого компонента — помочь снизить общую скорость воздуха, который втекает в систему по мере увеличения давления.

Конечно, это фундаментально, поскольку увеличивает производительность всей системы.

В-третьих, диффузор возвратного воздуха также является неотъемлемой частью равномерного распределения воздуха по разным ответвлениям воздуховода.

В идеальной ситуации равномерное распределение воздуха в любой системе отопления, вентиляции и кондиционирования воздуха — это то, что позволяет вам с комфортом оставаться в помещении.

И, наконец, этот компонент также помогает снизить уровень шума, часто вызываемого вентилятором.

Если система HVAC установлена ​​правильно, диффузор возвратного воздуха, безусловно, поможет в подавлении шума, который часто бывает при работающих вентиляторах.

Чем отличается диффузор возвратного воздуха от регистрового?

Потолочный регистр

По сути, регистр относится к решетке, которая имеет движущиеся части и может открываться, закрываться, а также направлять поток воздуха в систему HVAC.

Он в основном состоит из ребер, которые необходимы для направления воздушного потока в определенное помещение.

Регистр контролирует общее направление воздушного потока.

Тепловые регистры также регулируются, и их также можно открывать или закрывать для прохождения потока воздуха.

Состоит из стандартных или индивидуальных демпферов или опций жалюзи.

С другой стороны, диффузор возвратного воздуха не имеет заслонки, поскольку они должны обеспечивать свободный поток воздуха в вентиляционное отверстие.

Он сравнительно превосходит тепловой регистр с точки зрения эффективности и общих функциональных характеристик.

Диффузор возвратного воздуха

Какие бывают распространенные типы диффузоров возвратного воздуха?

На рынке представлено несколько типов диффузоров возвратного воздуха, которые варьируются от одной отрасли к другой, но выполняют схожие функции.

Тем не менее, они бывают разного дизайна, что также зависит от поставщика.

Некоторые из наиболее распространенных из них, с которыми вы, вероятно, столкнетесь, включают следующие;

Линейные щелевые диффузоры — Это диффузоры, разработанные для сочетания технических характеристик с эстетикой.

Как правило, вы всегда можете установить эту конструкцию с возвратным воздушным потоком на подвесном потолке или, еще лучше, подвесить ее на самом потолке.

Жалюзийные диффузоры — Относятся к конструкции диффузоров возвратного воздуха, которые подают воздух на уровне потолка.

Они доступны в круглой или квадратной форме, но способны отклоняться более чем в двух направлениях, в зависимости от того, где они расположены.

Диффузоры с прямыми лопастями — Они более или менее похожи на диффузоры с жалюзийными лопастями, только некоторые типы этой конструкции поставляются с регулируемыми лопатками.

Перфорированные пластинчатые диффузоры — это типы диффузоров возвратного воздуха, обычно используемые на производственных и перерабатывающих предприятиях.

Они позволяют воздуху течь во всех направлениях, тем самым повышая эффективность замены загрязненного воздуха свежим воздухом из источника.

Индукционные диффузоры — это конструкция диффузоров возвратного воздуха, обычно используемых в офисных помещениях, поэтому их также называют диффузорами офисного типа.

Они спроектированы так, чтобы направлять воздушный поток в различных направлениях в офисном помещении.

Вихревые диффузоры — Они относятся к конструкции диффузоров возвратного воздуха, которые вращаются во время подачи свежего воздуха, что позволяет распределять холодный воздух по всему пространству.

Какие параметры определяют размер диффузора приточного воздуха?

При выборе размера диффузора приточного возвратного воздуха всегда важно определить критические аспекты, которые способствуют достижению желаемых результатов.

Некоторые из общих параметров, которые следует учитывать при определении размера этого компонента, включают следующее;

  • Высота потолка
  • Общий дизайн помещения
  • Размер помещения по ширине и длине
  • Зона охлаждения / обогрева

Также важно понимать, что определение размеров приточного возвратного воздуха диффузоры влечет за собой ряд факторов.

Некоторые из этих элементов включают следующее;

  • Определение размера и компоновки системы воздуховодов.
  • Расчет тепловой нагрузки вашего здания. По сути, если в здании несколько комнат, необходимо выяснить возможные потери тепла в каждой комнате. Это то, что в конечном итоге позволяет снизить общую тепловую нагрузку здания.
  • Необходимость выбора наиболее подходящего диффузора приточного воздуха для системы воздуховодов.

В общем, всегда лучше учитывать все эти параметры при выборе размера диффузора приточного воздуха.

Это помогает в достижении и повышении эффективности в том, что касается вытяжки и рециркуляции воздуха в конкретном помещении.

Чем отличается диффузор возвратного воздуха и сопло в системе HVAC?

Диффузор с форсункой

В системе HVAC диффузор с форсункой предназначен для увеличения скорости воздуха при понижении давления.

Сопла имеют разную площадь поперечного сечения в зависимости от конструкции компонента, а также от величины давления, на которое он рассчитан.

С другой стороны, функция диффузоров возвратного воздуха в системе отопления, вентиляции и кондиционирования воздуха заключается в подавлении скорости воздуха при увеличении давления.

Суть уменьшения этой скорости, конечно, заключается в улучшении правильного смешивания с окружающим воздухом.

Каковы преимущества диффузора возвратного воздуха?

Этот компонент демонстрирует ряд преимуществ в общем функционировании системы HVAC.

Некоторые из причин, по которым инвестирование в это оборудование является достойной сделкой, включают следующее:

  • Обеспечивает надлежащую вентиляцию в помещении или в определенном пространстве.

Это, конечно, очень важно, и это происходит путем регулирования объема воздуха, который поступает в комнату по мере увеличения давления воздушного потока.

В конечном итоге это создает безмятежную среду, улучшая общее впечатление от пребывания в пределах комнаты.

  • Равномерно распределяет воздушный поток в нужных направлениях.

Значение этого параметра в том, что он позволяет вам достичь пропорционального охлаждающего эффекта в вашем пространстве и устранить духоту.

  • Это помогает сократить расходы, связанные с потреблением энергии, поскольку имеет тенденцию использовать доступный воздух в помещении.

Это происходит за счет вытяжки и рециркуляции воздуха в конкретном помещении.

  • Он улучшает общую эстетику помещения в дополнение к техническим характеристикам, которые он предлагает.

Это важно, поскольку помогает создать визуально привлекательное окружение, особенно когда вы сочетаете цвет с другими компонентами комнаты.

  • Его относительно легко монтировать и обслуживать.

Вам не обязательно нужна помощь профессионала, если у вас есть базовые знания о том, как это делать.

Более того, большинство поставщиков обычно прилагают руководство пользователя, которое очень важно для того, чтобы помочь вам в обращении, установке и обслуживании устройства.

  • Он очень универсален, что дает четкое указание на то, что вы можете использовать его в различных приложениях в различных промышленных, жилых и коммерческих условиях.
  • Вы всегда можете получить свой идеальный диффузор возвратного воздуха, сделав заказ на индивидуальный дизайн.

Это полезно, поскольку вы уверены, что получите конкретный тип, который соответствует вашим требованиям.

  • В дополнение к откачке и рециркуляции воздуха диффузор возвратного воздуха также играет важную роль в снижении шума.

Он подавляет шумовое загрязнение в определенных условиях, создавая более спокойную среду.

Можно ли заменить диффузор возвратного воздуха?

Совершенно верно! Несколько дилеров могут предоставить замену для этого компонента.

Однако всегда важно подтвердить и установить, что конкретная замена совместима с другими аспектами системы HVAC.

Какие факторы вы учитываете при выборе идеального материала для диффузора возвратного воздуха?

Задняя часть диффузора возвратного воздуха

При выборе материала для диффузора возвратного воздуха необходимо учитывать несколько факторов.

Это то, что в конечном итоге позволяет вам достичь желаемых результатов.

Обычно к некоторым из этих факторов относятся следующие;

Гибкость — Подходящий материал диффузора возвратного воздуха должен быть гибким.

И в то же время он должен обладать невероятной прочностью, чтобы выдерживать динамическое давление и объем, типичные для системы HVAC.

Durable — Материал также должен иметь ряд упругих свойств для самых разных элементов.

Суть этого в том, чтобы дать вам возможность достичь наилучших результатов в отношении обслуживания с помощью этого компонента.

Изоляция — По возможности всегда выбирайте материал с надлежащей изоляцией. Этот аспект играет важную роль в обеспечении надлежащего и эффективного функционирования материалов.

Высокое сопротивление — Было бы также важно выбрать материал диффузора возвратного воздуха, который обладает невероятной устойчивостью к различным элементам.

По сути, этот тип материала должен выдерживать различные воздействия окружающей среды, механические и химические элементы.

Это надежный способ гарантировать качество воздуха, высокую эффективность и долговечность.

В чем разница между диффузором возвратного воздуха и диффузором отработанного воздуха?

Совершенно верно!

Эти два элемента имеют тенденцию к некоторым различиям, включая следующее;

Направление воздушного потока — Возможно, это самая большая разница между этими двумя элементами. По сути, в диффузоре возвратного воздуха воздух возвращается в систему воздуховодов.

В диффузоре вытяжного воздуха воздух выходит из системы воздуховодов.

Размер вентиляционного отверстия — во многих случаях вы поймете, что размер вентиляционного отверстия в диффузорах возвратного воздуха имеет тенденцию быть относительно большим, чем в диффузоре вытяжного воздуха.

Суть в данном случае заключается в том, что обычная система отопления, вентиляции и кондиционирования воздуха имеет несколько диффузоров вытяжного воздуха, чем диффузоры возвратного воздуха.

Фильтры — За диффузором возвратного воздуха расположено несколько фильтров.

Конечно, это важно, поскольку помогает предотвратить попадание грязи, пыли и других загрязняющих веществ в систему отопления, вентиляции и кондиционирования воздуха.

Фильтры, как правило, содержат все загрязнения до попадания в кондиционер воздуха, что может привести к его повреждению.

Фильтр вытяжного воздуха, с другой стороны, имеет только несколько фильтров для фильтрации воздуха с целью повышения качества.

Где лучше всего установить диффузор возвратного воздуха?

В идеале диффузор возвратного воздуха является относительно универсальным компонентом.

Это означает, что вы можете монтировать в различных местах здания и при этом добиваться наилучших результатов.

Вот некоторые из распространенных и подходящих мест для установки этого компонента:

Точное место для установки этого компонента также зависит от нескольких факторов.

Например, общий дизайн комнаты подсказывает, где лучше всего установить это устройство.

Кроме того, действия, происходящие в помещении, являются еще одним важным элементом, который определяет пригодность места для установки этого компонента.

И, наконец, общая конструкция или тип диффузора возвратного воздуха также определяет наилучшее место для его крепления.

Какой CFM подходит для диффузора возвратного воздуха?

Идеальный и рекомендуемый кубический фут в минуту в диффузоре в стандартном диффузоре возвратного воздуха составляет 50 на погонный фут.

Есть ли разница между диффузором возвратного воздуха и решеткой?

Решетка возвратного воздуха

Да, это два разных элемента системы HVAC.

Решетка — это в первую очередь вентиляционная крышка, через которую воздух циркулирует в конкретном помещении или из него и обратно в центральный блок охлаждения или нагрева.

В нем нет заслонки для управления потоком воздуха, что позволяет воздуху свободно течь.

Решетка по существу вытягивает и подает воздух вертикально, не отклоняя его.

Также фиксируется на постоянной основе и чаще всего встречается в жилых стенах и поверхностях потолка.

С другой стороны, диффузор возвратного воздуха представляет собой несколько усовершенствованную решетку, расположенную на потолке или в коридоре.

Суть диффузора возвратного воздуха состоит в том, чтобы извлекать и рециркулировать воздух из помещения через систему соответственно.

Он содержит крышку, которая крепится к узлу рамки фильтра.

Как выбрать диффузор возвратного воздуха?

Если вы новичок, вы должны внимательно подходить к выбору и покупке этого компонента.

Идеально рассмотреть несколько факторов, чтобы достичь наилучших результатов относительно этого оборудования.

Некоторые из этих элементов включают следующее;

Место установки — Перед покупкой диффузора возвратного воздуха всегда важно учитывать его особенности.

А это подразумевает конкретную область, где вы будете устанавливать устройство.

Это может быть завод, офис, жилой дом или коридоры.

Для всех этих настроек требуются диффузоры возвратного воздуха разных типов и конструкций.

Материал — Материал играет важную роль, потому что он определяет несколько элементов, связанных, в частности, с долговечностью, функциональностью и эффективностью.

Воздушный поток — это движение воздуха, которое напрямую связано с составом, высотой и температурой.

Распространение воздуха — Это относится к измерению того, насколько уместно смещение от диффузора к остальной части охлаждаемого им пространства.

Критерии шума — Идеальный диффузор возвратного воздуха должен быть невероятно тихим независимо от его кубических футов в минуту / л / с или любого другого связанного фактора.

В идеале он должен помогать рассеивать любой звук, производимый вентилятором.

Конечная скорость — Относится к оптимальной скорости, которую достигает свободно падающий объект, когда сопротивление среды сопротивляется ему от дальнейшего ускорения

Затраты на техническое обслуживание –Подходящий диффузор возвратного воздуха должен быть рентабельным, когда он приходит на ремонт, обслуживание и замену.

Торговая марка — Также необходимо выбирать уважаемую и надежную марку, которая, конечно же, проверена и проверена в различных вопросах, связанных с системами HVAC.

Существуют ли ограничения формы для конструкций диффузоров возвратного воздуха?

Вовсе нет! Во всяком случае, диффузоры возвратного воздуха бывают самых разных форм в зависимости от предпочтений клиента.

Во многих случаях заказчики часто выбирают проекты, изготовленные по индивидуальному заказу, поскольку у них разные требования в отношении проектных спецификаций.

Некоторые из общих конструкций этого компонента в отношении форм включают:

  • Квадратный потолочный возвратный диффузор
  • Круглый потолочный возвратный воздушный диффузор
  • Прямоугольный потолочный диффузор для скрытого монтажа
  • Квадратный перфорированный диффузор
  • Овальный перфорированный диффузор
  • Рискованный потолочный диффузор
Квадратный диффузор для скрытого монтажа

  • Идеально для установки в потолок
  • Конструкция конкретной формы этого компонента также зависит от конкретного поставщика.

    Таким образом, необходимо всегда запрашивать у производителя, чтобы определить его способность производить конкретный индивидуальный дизайн.

    Сколько стоит диффузор возвратного воздуха?

    Диффузор возвратного воздуха

    Как правило, стоимость этого компонента зависит от нескольких факторов.

    В большинстве случаев некоторые из фундаментальных элементов, которые определяют модель ценообразования для этого компонента, включают следующее;

    • Дизайн
    • Марка
    • Доставка
    • Размер
    • Потребности в настройке
    • Тип материала

    Таким образом, по сути, нет определенной цены для покупки этого компонента.

    Все эти и многие другие аспекты являются определяющими факторами этого устройства.

    Какого цвета подходит диффузор возвратного воздуха?

    Идеальный цвет для этого компонента зависит от предпочтений клиента.

    В идеале он доступен в широком диапазоне цветовых оттенков, которые соответствуют различным утвержденным цветовым стандартам.

    Это важно, так как вы уверены, что выбранный вами навес будет соответствовать конкретному применению.

    Какой размер воздуховода диффузора возвратного воздуха?

    Это процесс, требующий кропотливости.Этапы определения размеров компонента включают следующее:

    • Проверьте заднюю сторону снаружи конденсатора, чтобы определить фактический размер диффузора возвратного воздуха.
    • Теперь определите, будете ли вы использовать канал диффузора возвратного воздуха прямоугольной или круглой формы.
    • Затем рассчитайте размер воздуховода диффузора возвратного воздуха в зависимости от размера кондиционера, а также от типа используемого воздуховода.
    • Найдите квадратный корень из общих размеров, рассчитанных на шаге 3, и вы получите фактические размеры воздуховода размером с диффузор возвратного воздуха.

    Можно ли изолировать канал диффузора возвратного воздуха?

    Совершенно верно!

    Изоляция диффузора возвратного воздуха важна, поскольку она помогает повысить его долговечность, эффективность, а также функциональность этого компонента.

    Изоляция этого устройства также необходима, поскольку она помогает предотвратить утечки и другие возможные продольные перекосы и дефекты.

    В чем разница между диффузором возвратного и приточного воздуха?

    Диффузор приточного воздуха относится к воздуховоду в системе отопления, вентиляции и кондиционирования воздуха, который распределяет воздух внутри определенной области, здания или комнаты.

    Подает теплый воздух при включении обогревателя. С другой стороны, диффузор возвратного воздуха всасывает или возвращает воздух в систему HVAC.

    Где можно использовать диффузор возвратного воздуха?

    Есть несколько областей или условий, в которых вы можете легко использовать этот компонент для регулирования, удаления и рециркуляции воздушного потока.

    Некоторые из этих областей включают следующее;

    Классные комнаты — Это неотъемлемое оборудование в любой классной комнате.

    По сути, классы часто содержат значительное количество студентов; таким образом, необходимо обеспечить, чтобы воздух из помещения в достаточной степени извлекался и рециркулировался.

    Отели — Вы также можете найти этот компонент в различных закусочных, ресторанах и связанных с ними помещениях.

    Такие помещения часто бывают общедоступными, поэтому в них может одновременно находиться несколько человек, что является сутью наличия диффузора возвратного воздуха.

    Офисы — Вы также можете использовать этот компонент в различных офисах, открытых или закрытых.

    Обычно он помогает регулировать воздух вокруг, создавая комфортную и безмятежную офисную среду.

    Торговые центры — Диффузоры возвратного воздуха также широко используются в различных торговых центрах.

    Это очень важно в данной ситуации из-за большого количества людей, с которыми он сталкивается в любое конкретное время.

    Каким стандартам качества соответствует диффузор возвратного воздуха?

    Диффузор возвратного воздуха соответствует многочисленным стандартам качества, признанным во всем мире.

    Эти стандарты очень важны, так как они улучшают последовательное производство тех же продуктов, которые отвечают требуемым потребностям клиентов и юридическим требованиям.

    Некоторые из типичных стандартов, которым соответствует этот компонент, включают следующее;

    • ISO 9001
    • CE
    • UL
    • ASTM
    • SGS
    • RAL9010

    В Biyang мы проектируем и производим высококачественные и надежные системы диффузоров возвратного воздуха.

    Если вам нужны стандартные или индивидуальные опции, мы предлагаем идеальное решение, соответствующее международным и местным стандартам.

    Свяжитесь с нами сегодня, чтобы узнать лучшие цены на системы диффузоров возвратного воздуха.

    Как работают системы отопления и вентиляции автомобилей

    Типовая система отопления

    В современном автомобиле есть система вентиляции, обеспечивающая постоянный приток свежего воздуха, при необходимости подогреваемого.

    Современные автомобили рассчитаны на постоянный приток свежего воздуха, который сохраняет приятную внутреннюю атмосферу даже при закрытых окнах. Поступающий воздух может нагреваться двигатель чтобы окна не запотели, а в салоне автомобиля поддерживалась заданная температура.

    Воздушный поток

    Воздух поступает в большой воздуховод в передней части автомобиля, расположенный таким образом, чтобы при движении автомобиля точка входа находилась в зоне высокого давления, и воздух нагнетается внутрь. Оттуда он попадает в обогреватель, который при необходимости нагревает его. . Еще одна распространенная точка входа — решетки в верхней части капота.

    Воздух попадает в салон автомобиля через передние проемы для ног и через вентиляционные отверстия приборная панель . Вентиляционные отверстия можно отрегулировать так, чтобы они смотрели на лица пассажиров на передних сиденьях.

    В некоторых автомобилях есть воздуховоды, ведущие к задним сиденьям.

    Прорези в выступе в нижней части ветрового стекла — а в более поздних автомобилях — у передних боковых окон — позволяют обдувать стекло потоком теплого воздуха, предотвращая запотевание.

    На более поздних автомобилях все точки входа имеют откидные створки, которые можно открывать и закрывать при необходимости.

    В задней части имеются выходные отверстия для выхода наружу. Они находятся в зоне низкого давление когда автомобиль движется, и таким образом вытяжной воздух, обеспечивая постоянный поток.

    Обогреватель

    В автомобиле с водяным охлаждением в кожухе отопителя находится матрица — небольшая радиатор — забирает горячую воду из двигатель через шланг .

    Поступающий воздух проходит через водяную матрицу и нагревается.

    Также есть электрический поклонник , который можно включить для продувки системы воздухом, когда автомобиль неподвижен, или когда требуется дополнительная вентиляция.

    Вентилятор можно настроить для работы с разной скоростью в зависимости от потребности.

    Два метода контроля температуры

    Водоклапанная система отопления

    В нагревателе, работающем от водяного клапана, весь воздух проходит через матрицу. Температура матрицы регулируется путем регулирования количества проходящей через нее горячей воды.

    Система нагрева со смешиванием воздуха

    В нагревателе со смешиванием воздуха матрица имеет постоянную температуру — теплый воздух из нее смешивается с холодным, когда регулируемые по температуре заслонки открываются и закрываются.

    Температура, до которой нагревается воздух, регулируется водяной клапан или система смешивания воздуха. Водяной клапан используется в основном на более ранних автомобилях.

    Регулятор температуры на приборной панели управляет краном, который пропускает больше или меньше горячей воды через матрицу. Настройка медленно реагирует на изменения и ее трудно точно отрегулировать.

    В системе смешивания воздуха есть матрица, которая постоянно нагревается. Регулятор температуры открывает и закрывает заслонки, которые смешивают нагретый воздух с холодным снаружи.

    В любой системе могут быть дополнительные заслонки для отдельной подачи холодного воздуха к лицевым вентиляционным отверстиям, даже когда остальная часть системы подает теплый воздух.

    Заслонки управления подачей воздуха внутри корпуса обогревателя можно перемещать механически, сдвигая ручки на панели управления, которые соединены с заслонками кабелями.

    Более дорогие автомобили могут иметь органы управления с усилителем, работающие на пылесос на входе многообразие действуя на диафрагма , как в силе- тормозить сервопривод (Видеть Как работает тормозная система ).

    Автомобили с воздушным охлаждением

    В автомобилях с с воздушным охлаждением двигатели, воздух для обогрева салона можно согреть, направив его вокруг ребер на горячем выхлопной коллектор .

    Нагретый воздух смешивается до нужной температуры с помощью системы смешивания воздуха, включая термочувствительный клапан, который поддерживает постоянную температуру на комфортном уровне для пассажиров.

    При необходимости воздух можно дополнительно подогреть за счет сжигания бензина с электрическим зажиганием. теплообменник .

    5 причин, по которым у вентиляторов для ванн такой плохой поток воздуха

    Я провел много времени на чердаках, ища проблемы с изоляцией, воздушным уплотнением, системами отопления, вентиляции и кондиционирования воздуха и воздуховодами. Я также видел, почему многие вентиляторы для ванных комнат не пропускают много воздуха. Типичный вентилятор для ванны рассчитан на перемещение 50 кубических футов воздуха в минуту во время работы, но большинство из них фактически перемещает примерно половину своего номинального потока воздуха. Вот 5 причин, почему это происходит.

    1. Нет воздуховода, вентилятор дует в изоляцию

    Как вы можете видеть на фотографии выше, к этому вентилятору не прикреплен воздуховод.Обычно отсутствие воздуховода означает лучшую циркуляцию воздуха. Воздух не идет туда, куда вам хотелось бы, но он течет легко. За исключением тех случаев, когда, конечно, этого не происходит, как в этом случае. Здесь вместо того, чтобы дуть в открытый воздуховод или открытое пространство, воздух попадает в сжатую изоляцию из стекловолокна. Бац! Немногое выходит. Из темного пятна на стекловолокне видно, что воздух выходит, но здесь его не так много.

    2. Воздуховод оканчивается препятствием

    Вентилятор, показанный ниже , не имеет воздуховода.

    Но давайте проследим за этим воздуховодом и посмотрим, куда он забирает воздух. Во-первых, на чердаке это перекрытие балки перекрытия.

    Затем он попадает в кусок жесткого воздуховода, который идет прямо к другой балке потолка.

    может быть зазор в четверть дюйма между воздуховодом и балкой, недостаточный для выпуска большого количества воздуха. (Однако даже с большим зазором вы не хотите выпускать вентиляторы для ванны на чердак, потому что вам нужно полностью удалить влагу из дома.)

    Этот воздуховод должен выходить наружу, чтобы выполнять свою работу. Я уверен, что установщик только что взял перерыв на обед и вернется в любую минуту, чтобы закончить это. Верно? Ой, подождите, этот канал установили несколько десятилетий назад. Может, он не вернется.

    3. Воздуховод слишком длинный

    Вот еще один вентилятор с воздуховодом, который начинается нормально.

    Но если следовать…

    … и дальше…

    … как только мы устаем пытаться выяснить, как далеко заходит эта штука, воздух внутри слишком устает, чтобы дойти до конца.Проволочная спираль, которая придает гибкому каналу круглую форму, также придает ему дополнительное трение, особенно когда он не натянут, как вы видите здесь, поэтому воздушный поток просто иссякает.

    4. Сумасшедшие повороты с гибким каналом

    Я не знаю, почему это происходит так часто, но похоже, что почти половина вентиляторов для ванн, которые я вижу грубыми при осмотре перед гипсокартонами, смонтированы так, что воздуховод сразу же поворачивается на 180 градусов по пути наружу.

    Вентилятор для ванны с очень плохим воздуховодом не будет перемещать достаточно воздуха

    Как было сказано ранее, гибкий воздуховод имеет высокий коэффициент трения, и воздуху легко не хватает силы, чтобы пройти через несовершенную установку.Мало того, что он должен сделать этот поворот, что уменьшает поток воздуха, но и воздуховод не затянут, что еще больше уменьшает его. Им повезет, если они получат половину номинального потока от этого вентилятора. (Но, эй, у них есть излучающий барьер!) Если воздуховод должен идти в одну сторону, установщик должен установить корпус вентилятора с отверстием воздуховода, направленным в эту сторону.

    5. Дверь в ванную закрыта

    Если в вашей ванной комнате нет большого зазора между нижней частью двери и полом или какого-либо другого пути для попадания воздуха в ванную комнату, вентилятор для ванны будет быстро работать против давления, которое затрудняет перемещение большого количества воздуха.Каждый кубический фут (или кубический метр для тех из вас, кто находится за пределами США) воздуха, который вентилятор удаляет из ванной, должен составлять кубический фут (или кубический метр) поступающего воздуха. в, они тоже не выходят так легко.

    Это означает, что вам нужно включить вентилятор ванны с открытой дверцей на некоторое время, чтобы получить приличный воздухообмен. Не выключайте вентилятор, когда уходите, потому что, вероятно, этого еще недостаточно. Для этой цели доступно множество хороших таймеров.

    Конечно, эти пять проблем — не единственные причины, по которым воздушный поток вентилятора для ванны может быть нарушен. Люди, которые работают над домами, — очень много творческих людей.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
