заблуждения. Приточная и вытяжная вентиляция

Это означает, что если все окна и двери герметичны и плотно закрыты, то даже при наличии вытяжного канала, вентиляция внутри помещения осуществляться НЕ БУДЕТ.

• Если открыть какое-либо окно, то вентиляция будет осуществляться только в комнате с открытым окном. И частично в тех помещениях, по которым проходит воздух до вытяжной решетки.

• Если открыть окна во всех комнатах, то эффективным сечением станет площадь открытых окон. Вы быстро проветрите дом, но при этом просто «выстудите» его.

• Если приоткрыть окно (режим «микропроветривания»), то приточного воздуха может оказаться недостаточно для эффективной вытяжки.

Однако недостатки такой вентиляции – неэффективность в летний период. Об этом – ниже.

Таким образом, вентиляция в частном доме или в квартире хорошо функционирует зимой, когда температура воздуха за окном значительно ниже, чем в помещении.

Теплый легкий воздух поднимается, подобно поплавку на воде, и выбрасывается наружу через вытяжные каналы.

При этом в летний период, когда температура воздуха в здании (22-23 градуса) совпадает с температурой на улице, естественная вентиляция перестает работать.

Если же на улице жарко, а в помещении прохладно, то через вытяжные каналы горячий воздух поступает в дом, но не вытягивается. Неудивительно, что в здании становится душно, а включение кондиционеров — не помогает избавиться от ощущения недостатка кислорода.

В связи с этим и подвалы, где температура обычно всего 5-7 градусов, так тяжело вентилировать естественной вытяжкой. Поэтому там обычно сырой тяжелый воздух, нередко — плесень.

Миф 3: вентилятор обеспечит принудительное удаление отработанного воздуха

К примеру, попробуйте плотно закрыть рот рукой и вдохнуть, не используя носовое дыхание. Воздух не будет поступать, поскольку прийти ему попросту неоткуда.

То есть важно, чтобы под дверью в санузел или ванную комнату была небольшая щель для притока (до 5 мм). При этом приток будет осуществляться из комнат, и вытяжка начнет функционировать.

Миф 4: приточный воздух нагревается самостоятельно

Холодный воздух действует, словно искусный вор, которого никто не замечает. А оплачивают эту энергию жители дома.

При использовании естественной вентиляции Вы просто выбираете, сколько времени этот «вор» пробудет в помещении. Либо отказываетесь от него совсем, но живете уже без вентиляции.

Решением проблем, перечисленных выше, становится современное вентиляционное оборудование, обеспечивающее принудительную вентиляцию и при этом сохраняющее тепло. Например, приточно-вытяжные вентустановки с роторным рекуператором. Или клапаны-рекуператоры. Они позволяют использовать температуру отработанного воздуха – повторно. При этом помогают значительно экономить энергоресурсы.

Более подробные консультации — в офисах продаж компании Терконт или по телефону: +7 (343) 214-84-40. У нас можно купить вентиляционное оборудование, либо заказать вентиляцию «под ключ» (проектирование, монтаж, пусконаладка, обслуживание). Работаем в Екатеринбурге и в Челябинске. Поставка оборудования возможна в любые регионы.

Группа компаний Терконт

Естественная вентиляция – принцип работы, виды, преимущества

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции.

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство.

Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях.

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м³/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

1. Бесканальная естественная вентиляция.
2. Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом.

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них.

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м³/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м³/час для севера до 40 м³/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

Статья по теме:

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

СМОТРИТЕ ТАКЖЕ

Естественная вентиляция в частном доме —

Воздухообмен между улицей и внутренним пространством необходим в каждом здании. Это важно и для людей, поскольку мы проводим внутри строений около ¾ времени и нам жизненно важен свежий воздух. Это важно и самому сооружению для продления его ресурса. В строительной отрасли существует несколько технологий обустройства этой коммуникации, принципиально специалисты подразделяют два вида: вентиляция естественная и принудительная. Во втором случае устанавливается специальное оборудование, которое выбрасывает отработанный воздух наружу и закачивает свежий внутрь. Естественная вентиляция в частном доме осуществляется за счет перепада давления и температур в постройке и на улице.

Оглавление статьи

Принцип функционирования естественной вентиляции

Этот способ воздухообмена имеет только один недостаток – это отсутствие тяги в условиях одинаковой температуры внутри и вне здания и предельно низких значениях ветра. То есть коммуникация в такой ситуации просто не работает. Естественная тяга вентиляции максимально функциональна при существенном перепаде температур в внутри строения и на улице. Но такой тип проветривания используется в каждом здании и сооружении, поскольку он имеет простую конструкцию, стоит недорого, не требует дополнительного оборудования и не потребляет электроэнергию. Если вы хотите обустроить естественную вентиляцию в доме своими руками схема должна быть максимально адекватна всем техническим параметрам сооружения.

Различия вентиляции на объектах и в частном доме

В многоквартирном доме, общественном здании или в производственных цехах устройство естественной вентиляции осуществляется шахтенным способом. Подобная технология не применима для частного дома. Вытяжная вентиляция с естественным пробуждением в индивидуальном строении сооружается по иным принципам, а ее схема разрабатывается для каждого конкретного здания. Вентиляция жилой комнаты может отличаться от вентиляции в ванной комнате и туалете.

Проектирование вентиляции

Проектирование осуществляется с учетом особенностей внутренней планировки постройки и сообразно необходимым объемам воздухообмена. Также в зависимости от типа загородного поместья и его особенностей естественная вентиляция в доме может быть организована несколькими способами. Возможно, для эффективности коммуникации будет необходима установка дополнительного оборудования. Например, решетка с обратным клапаном для естественной вентиляции, которая предотвратит повтор потока воздуха.

Технологии обустройства естественной вентиляции

Специалисты различают несколько типов конструкции вентиляционной коммуникации. Выбор способа обустройства естественной приточной вытяжной вентиляции зависит от функциональности конкретной комнаты, его объемов и целесообразности. Но следует понимать, что вне зависимости от того, какая технология используется, каждое помещение должно быть обустроено приточным каналом и обратным клапаном для естественной вентиляции.

Аэрация

Это общеобменная естественная вентиляция в доме, в установленных параметрах. Результативной такая коммуникация может быть лишь при определенном расположении сооружения, которое должно быть возведено под углом в 45 или 90 градусов к господствующему направлению ветра на территории. Эффективным результат работы аэрации будет только при регулярном открывании фрамуг, которые должны быть максимально грамотно рассчитаны.

Конвекция

Эта естественная вентиляция в частном доме из сип-панелей применима, когда присутствуют избытки теплого воздуха. Тяжелые наружные массы, поступая во внутрь, вытесняют из него легкие. Естественная вентиляция в жилом доме осуществляется за счет циркуляции воздуха вокруг источника тепла. Технология предполагает обязательный перепад (не менее трех метров) между уровнем забора и выброса воздушных масс. Скорость их перемещения не должна превышать 1 м/с.

Давление ветра

Этот принцип естественной приточной вентиляции в частных домах по энергоэффективной технологии предполагает высокое давление воздуха с наветренной стороны и низкое – с подветренной. При проектировании системы берется в расчет расположение дома. Массы поступают в помещение через каналы естественной вентиляции, расположенные с наветренной стороны и выходят из противоположных. Скорость приточной вентиляции с естественным побуждением зависит от скорости ветра.

Рекуперация тепла

Естественная вытяжная вентиляция вместе с отработанными воздушными массами выводит из помещения и тепло. Потеря ресурса требует его возобновления для комфортного проживания человека. Естественная приточно вытяжная вентиляция рекуперационного типа способна обеспечить возврат тепла до 90%. Для эффективной и надежной работы системы необходим профессиональный расчет естественной вентиляции для каждого конкретного объекта.

Пример расчета естественной вентиляции

Расчет системы естественной вентиляции в частном энергопассивном доме производится согласно установленным нормативам. Для примера возьмем одноэтажный коттедж с жилой площадью в 60 кв.м. Также в доме есть туалет, кухня, ванная комната и кладовка. Высота потолка – 3 метра. Естественная вытяжная вентиляция сооружается из бетонных блоков.

Приток воздушных масс, согласно нормативам, должен составлять 180 куб.м/час. Вытяжка из помещений с воздухоотводами (кухня, ванная и туалет) – 140 куб.м/час и в кладовке 0,2 куб.м/час. Так, требуемый вывод воздушных масс должен составлять 142, 7 куб.м/час. Одноэтажный коттедж имеет чердак, поэтому высота канала будет составлять 4 метра. Далее нужно руководствоваться таблицей.

При температуре в 20 градусов и согласно значениям в таблице производительность 1 воздуховода естественной вытяжной вентиляции составляет 45,96 куб.м/час. Так получается, что схема естественной вентиляции должна быть обустроена четырьмя каналами. Это упрощенный пример на тот случай, если вы хотите соорудить естественную вентиляцию в частном доме своими руками. Гарантий в этом случае не существует.

Если же вы хотите, чтобы система работала эффективно, лучше доверить проектирование схемы и расчет естественной вентиляции в частном доме профильным инженерам. Кроме этого, необходимо понимать, что производительность системы снижается или увеличивается выбором места и конструкции таких элементов, как клапан обратный вентиляционный или вентиляционная решетка для естественной вентиляции.

Выбор технологии вентилирования, экономическая целесообразность

Если вы задались вопросом, какую систему воздухообмена выбрать, стоит произвести несложные экономические расчеты. Стоимость коммуникации складывается из двух значений – цена возведения и цена эксплуатации. Выбрав традиционную конструкцию, вы затратите меньше денежных средств в процессе строительства. Но уже с первого дня использования вы столкнетесь с эксплуатационными расходами, поскольку потери тепла потребуют дополнительного расхода ресурсов (дров, угля, электроэнергии, бензина или дизеля).

Практика показывает, что вентиляция с рекуперацией – это наиболее экономически выгодная и технологически целесообразная технология вентиляционной системы. Например, если вы отапливаете коттедж с помощью электричества, то при установке традиционной системы воздухообмена, вы будете расходовать от 6 до 10 кВт/час, в то время как вентилирование с рекуперацией снизит расход до 1-2 кВт/час. Согласитесь, что показатели значительные.

что это такое и с помощью чего осуществляется организованная вентиляция в частном доме? Расчеты и схемы вытяжной системы. Как сделать своими руками?

Существует большое количество вариантов обеспечить вентиляцию. Но не все они одинаково значимы на практике. Раньше всего должна обеспечиваться естественная вентиляция, лишь при невозможности получить таким способом требуемый объем воздуха имеет смысл рассматривать альтернативы.

Что это такое?

Согласно СНиП, действующим в России, может существовать три вида систем, обеспечивающих движение воздуха:

• вентиляция с естественным побуждением;
• вентилирующие комплексы принудительного характера;
• комбинация этих принципов (когда приток происходит самопроизвольно, а отток обеспечивается специальными аппаратами).

Суть естественного притока в том, что он происходит через открываемые составные части окон либо через предусмотренные во внешних стенах клапаны. Чтобы удалить загрязненный и отработанный воздух наружу, применяются вентилирующие каналы, размещенные во внутренних стенах. Допускается естественный отток в жилых комнатах при помощи вытяжных отверстий, расположенных не в обслуживаемом пространстве напрямую, а во влажных зонах — кухне и санузле. Движущей силой потока является различие удельной массы находящегося на улице и циркулирующего внутри дома воздуха. Это различие связано с тем, что неодинакова его температура.

Проблема в том, что температура перемещения воздуха лимитируется именно различием по плотности. Поскольку оно незначительно при любых практически существующих температурах, скорость движения воздушных масс невелика. Уже при длине горизонтальных участков воздуховодов свыше 8 м возникают проблемы. Потому приходится активно использовать дефлекторы или же монтировать канал поближе к дымоходу. Благодаря такому сближению воздух согревается, возрастает разница в его температуре по сравнению с наружной средой.

Стоит учесть, что естественная вентиляция способна работать и за счет ветрового давления. Применять аэрацию, то есть проветривание на основе разницы температур, стараются в крупных производственных цехах, где при работе выделяется много тепла. Но ограничение связано с тем, что нельзя аэрировать воздух, в котором содержится избыточный объем вредных газов и пылевых частиц на притоке. Также от нее надо отказываться, если такой прием грозит появлением тумана, выпадением росы или конденсата.

Отличия от искусственной

Уже приведенное описание показывает, что в естественной вентиляции не применяются вентиляторы и электрические моторы. Она способна обеспечивать подачу воздуха через неплотные участки оконных и дверных конструкций. Поскольку никакое дополнительное оборудование не требуется, нет расхода электрической энергии, общая стоимость заметно меньше, сокращаются и эксплуатационные затраты. Поставить подобные каналы и дополнить их всеми необходимыми средствами можно и самостоятельно, без особой подготовки. Последующий уход заметно упрощен, нет необходимости заботиться об электроснабжении.

Есть ряд слабых мест, не позволяющих считать естественную вентиляцию действительно универсальным решением. Реальная эффективность ее действия лимитирована внешними факторами, влиять на которые люди не в состоянии. Очень часто возникают ситуации, когда естественное проветривание оказывается почти бессильно и не обеспечивает требуемого обновления воздуха в помещении. В зимние месяцы ситуация формально улучшается из-за увеличения разницы температур, однако, это сопровождается почти неизбежно сквозняками. Проблемой бывает и то, что естественная вентиляция не подлежит регулировке даже в самой малой степени.

Использование механических блоков полноценно решает эти проблемы. Воздушные потоки рассредотачиваются максимально равномерно, может быть обеспечен качественный обогрев. Механическая вентиляция превосходит естественную и по качеству очистки приточного воздуха. Естественная и механическая вентиляция одинаково полноценны, у них есть свои особенности, преимущества и сфера применения. Так что нельзя однозначно сказать, какой вариант лучше.

Принцип работы

Основной принцип работы вентиляции в квартире подразумевает замещение всего того воздуха, который не поступает из-за чрезмерной герметичности жилья. Строители и ремонтники старательно сокращают тепловые потери, что и приводит как раз к понижению естественного притока. В многоэтажных домах обязательно монтируется приточно-вытяжная естественная вентиляция. Именно с учетом нее определяются нормы обмена воздуха. Поступление новых порций воздуха должно происходить при помощи:

• дверных отверстий;
• дверных неплотных участков;
• оконных отверстий;
• оконных неплотных участков;
• форточек и/или фрамуг.

Выход отработанной массы, как уже говорилось, обеспечивается вентиляционными каналами. Этот элементарный подход работал только до тех пор, пока не началось массовое использование непроницаемых окон и дверей. В деревянном частном доме они еще не создают серьезных проблем, но вот в монолитных каменных постройках, где расположены городские квартиры, требуется дополнительное усиление. Потому все большее распространение получает усовершенствованный вариант вентиляции — приточно-вытяжной формат.

Основной подход не зависит от того, используется ли вентиляционная система в жилом, производственном или административном помещении. Обязательно требуется использовать строго вертикальные каналы. Даже самые малые ответвления, отклонения по горизонтали лишают весь комплекс смысла. Он совершенно не может работать в таком случае. Допускается не более двух поворотов.

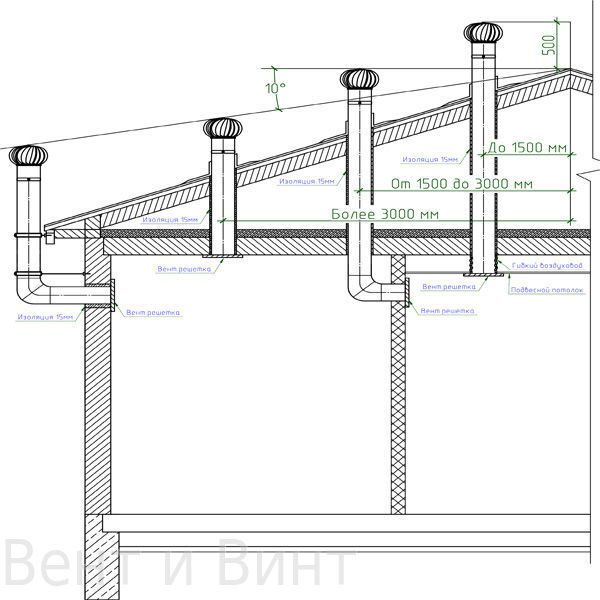

Верхняя точка должна ставиться строго на одной линии с кровельным коньком. Иногда можно встретить утверждения, что допускается понижение на угол до 15 градусов. Но это ненадежное и нестабильное решение, которого профессионалы стараются всячески избегать. Повышая канал, делают систему эффективнее. В летние месяцы, когда температура внутри помещения и за его пределами выравнивается, тяга отсутствует (и это в лучшем случае).

Иногда и вовсе происходит «переворот» в вентиляционной системе, и естественный отток начинает засасывать воздух из внешней среды. Потому на практике в чистом виде натуральная вытяжка почти нигде не применяется. Флюгарку нужно ставить так, чтобы она обдувалась ветровыми потоками со всех сторон и не где угодно, а там, где скорость движения воздуха на улице больше всего. Для определения нужного места используют розу ветров и информацию о рельефе местности.

Чтобы естественная вентиляция справлялась со своей задачей, надо тщательно рассчитывать ее шахты. Они должны обеспечивать именно такой приток, который обеспечивает требуемые санитарные нормы. Не допускается такое устройство вентиляционных каналов, которое обеспечивает приток менее 3 куб. м на 1 кв. м территории в течение 60 минут. Также требуется учесть норму по созданию микроклимата на одного человека, которая составляет 30 куб. м за те же 60 минут. Если природная вентиляция работает полноценно, скорость воздуха должна составлять от 50 до 100 см за 1 секунду.

Виды

Естественные вентиляционные системы бывают организованными и неорганизованными, различия между которыми связаны со структурой. Подвидом естественной организованной вентиляции является общеобменная, в том числе аэрация. Она обеспечивается путем формирования особых проемов со створными переплетами в стене и вентиляционном фонаре. Переплеты могут иметь:

• верхнюю;
• нижнюю;
• среднюю оси кручения.

Допускается монтаж переплетов в приточном и вытяжном проеме, особой разницы тут нет. Существует немало разновидностей каналов для притока и оттока воздуха. Горячие цеха требуют, к примеру, эвакуации значительного объема тепла. Потому отводные магистрали должны обеспечивать решение такой задачи. Конвекционная теплота, появляющаяся в горячем цехе, неплохо отводится организованной аэрацией — фрамугами, световыми фонарями, вытягивающими зонтами.

Важно! Иногда естественный отвод тепловой энергии недостаточен, тогда требуется применять механические отводящие компоненты. Возмещение дефицита воздухообмена осуществляется с помощью тех же створок проемов, располагаемых на различной высоте. Летом она должна составлять 50-100 см, а зимой требуется уже 400-600 см. Вытягивающие фонари для аэрации должны быть устроены так, чтобы исключалось задувание воздуха внутрь. Эта задача разрешается за счет применения ветрозащитных щитков.

В теплый период года довольно широко применяются ворота с воздушными завесами. В любом случае организованный тип естественного проветривания подразумевает точную регулировку поступления воздушных масс. Что касается неорганизованной системы, неизменной чертой является прямое выталкивание прогретого воздуха свежим притоком при непосредственном контакте. В организованном варианте могут применяться проемы, количество проходящего через них воздуха при этом контролируется с использованием фрамуг. Площадь каналов, образуемых проемами и аэрационными фонарями, определяется на основе специальных расчетов соответственно требуемому уровню газообмена.

Так как при неорганизованной естественной вентиляции интенсивность поступления воздуха прямо связана со скоростью ветра, придется для расчетов учитывать и уровень теплоизоляции стен. Именно неорганизованному варианту надо отдавать предпочтение везде, где выделяется много газов. Это относится не только к кухням, но и к гаражам, мастерским, многим индустриальным предприятиям. Но говоря про типы организации вентиляции, мало сделать однозначный выбор в пользу естественного или механического способа организации движения воздушных потоков. Важно разобраться с тем, требуется ли вытяжная или приточно-вытяжная конструкция.

Согласно установленным требованиям, комната должна проветриваться раз в 120 минут полностью. Суть приточно-вытяжных комплексов состоит в том, что они сочетают средства для получения свежего воздуха и для удаления отработанной его массы. Именно таким комбинированным конструкциям отдают предпочтение большинство людей. Такие комплексы очень просто масштабируются (приспосабливаются к работе на различных площадях), могут быть применены хоть на заводе, хоть в многоквартирном или частном доме.

Важно! Приточно-вытяжные аппараты не могут считаться полностью естественными, поскольку имеют всегда принудительный отводящий блок.

Качественная приточно-вытяжная система подразумевает расположение всех основных и вспомогательных устройств внутри общего каркаса. Не имеет особого значения, где именно он установлен. Это может быть и чердачное помещение, и холодный балкон, и даже отапливаемый чердак. Объединение подкачки и удаления воздуха позволяет решать следующие задачи:

• охлаждение поступающей массы летом;
• ее разогрев зимой;
• насыщение воздуха ионами;
• дезинфекция притока;
• освобождение его от механических примесей.

Работа организуется в виде ряда циклов. Сначала холодный воздух, находящийся вне помещения, проходит внутрь. Одновременно с этим идентичное количество уже использованного воздуха покидает дом или иной объект. Как на входе, так и на выходе он не может обойти очистную систему. Далее маршруты потоков начинают отличаться.

Холодная масса движется в нагревательный блок (калорифер), если система рассчитана на рекуперацию тепла. Сократить расходы на обогрев и ускорить его помогает непрямой контакт поступающего и уходящего потоков. Именно поэтому специалисты считают приточно-вытяжную конфигурацию эталоном экономичности и практичности. При необходимости такая вентиляция может оборудоваться средствами подавления шума, специальными датчиками, емкостями для сбора конденсата, автоматизированными таймерами и так далее.

К сведению! Могут использоваться еще и обособленные системы, отвечающие соответственно за получение или сброс воздуха.

Бывает так, что все эти изощренные опции попросту не нужны. Требуется только обеспечить удаление загрязненного воздуха, а поступление свежего будет производиться в таком случае без специальных мер. Но даже в жилых помещениях гораздо чаще применяется сочетание вытяжного и отводного способов проветривания. На производственных предприятиях вытяжками оборудуют места, где требуется точечно сбрасывать загрязненную воздушную массу или отводить тепло в избыточном количестве. В любой квартире аналогом таких мест является кухня.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

• на кухне 0,2-0,25 м;
• в ванной и туалетной комнатах 0,15 м;
• в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

Необходимо монтировать клапаны примерно на 2 м выше пола. Воздух из них должен выходить вверху. До начала монтажа клапанов требуется оценить, насколько хорошо работают вытягивающие каналы. Рекомендуется перед выполнением всех работ исследовать стены, чтобы не повредить случайно проводку или арматуру. Сначала клапаны прикладывают к стене и размечают их по контуру.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

• лучше всего ставить шахту в центре дома;
• выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
• чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Приточно-вытяжная вентиляция с естественным побуждением

Жилое, служебное, производственное или любое другое помещение нуждается в проветривании. Без притока свежего воздуха внутри будут скапливаться неприятные запахи и избыточная влага. Повышенная влажность приводит к запотеванию окон, а на стенах и потолках от нее появляется плесень.

Вентиляцию можно организовать двумя способами:

• естественным;
• принудительным.

Приточно-вытяжная вентиляция с естественным побуждением – это специальным образом устроенная система из воздуховодов и отверстий для притока и оттока воздушных масс.

Работает такая система исключительно на законах физики. Холодный уличный воздух проникает в дом через приточные клапаны, расположенные обычно ближе к полу. Нагреваясь, он поднимается и выталкивает через отточные воздуховоды отработанные воздушные массы.

Естественная приточно-вытяжная вентиляция

К достоинствам естественной вентиляции можно отнести:

1. простоту монтажа;
2. доступную стоимость;
3. практически нулевые расходы на эксплуатацию.

Помимо достоинств, у этого способа проветривания есть и недостатки:

1. метеозависимость;
2. отсутствие способов контроля за интенсивностью воздухообмена;
3. сквозняки и значительные теплопотери в зимний период времени.

Чтобы понять, чем обусловлены плюсы и минусы такой системы, стоит более подробно рассмотреть нюансы ее устройства.

Естественная вентиляция

Перед монтажом в жилом помещении в обязательном порядке подсчитывается необходимый воздухооборот. Исходя из него, составляется схема естественной вентиляции. Естественная приточно-вытяжная вентиляция монтируется в соответствии с рассчитанной схемой.

Нормы воздухооборота должны соответствовать стандартам СНиП. Помимо норм при составлении схемы должны учитываться особенности строения и климат в регионе.

Стоит заметить, что составление вентиляционной схемы – самый сложный этап монтажа. Его лучше доверить профессионалам. Так как ошибки при расчете могут привести к неработоспособности всей системы.

Приточно-вытяжная вентиляция с естественным побуждением в квартире

Сам монтаж можно провести и своими силами. Для этого, на этапе постройки дома закладывается необходимое количество воздуховодов для оттока отработанных воздушных масс. В качестве воздуховодов могут использоваться как вертикальные трубы, так и каналы в кладке кирпича. Минимальный размер канала 1,5х1,5 кирпича (диаметр трубы должен быть не меньше 140 мм), если канал будет уже, может возникнуть эффект обратной тяги.

Клапаны располагают в комнатах с чистым воздухом (спальни, гостиные). Выходить отработанные воздушные массы должны через самые загрязненные комнаты (кухня, санузлы). Если порядок циркуляции поменять, то запахи из кухни и санузлов будут разноситься по всему дому.

Также стоит проследить, чтобы не осталось полностью изолированных комнат. Обычно циркуляция происходит через щели в межкомнатных дверях. Если планируется устанавливать межкомнатные двери с уплотнительными резинками, то стоит выбирать модели без порогов. В этом случае зазора между полом и дверным полотном будет достаточно для циркуляции.

Подробнее в этом видео.

5.7. Вентиляция / КонсультантПлюс

5.7. Вентиляция

5.7.1. Расчетные температуры, кратности и нормы воздухообмена для различных помещений жилых домов должны соответствовать установленным требованиям. Естественная вытяжная вентиляция должна обеспечивать удаление необходимого объема воздуха из всех предусмотренных проектом помещений при текущих температурах наружного воздуха 5 град. С и ниже.

При эксплуатации механической вентиляции и воздушного отопления не допускается расхождение объема притока и вытяжки от проектного более чем на 10%, снижение или увеличение температуры приточного воздуха более чем на 2 град. С.

5.7.2. Персонал, обслуживающий системы вентиляции жилых домов, обязан производить:

плановые осмотры и устранение всех выявленных неисправностей системы;

замену сломанных вытяжных решеток и их крепление;

устранение неплотностей в вентиляционных каналах и шахтах;

устранение засоров в каналах;

устранение неисправностей шиберов и дроссель-клапанов в вытяжных шахтах, зонтов над шахтами и дефлекторов.

5.7.3. Чердаки должны иметь дощатые мостики или настилы для перехода через вентиляционные короба и воздуховоды, исправное состояние которых следует проверять ежегодно. Все деревянные конструкции должны иметь огнезащиту.

5.7.4. Теплые чердаки, используемые в качестве камеры статического давления вентиляционных систем, должны быть герметичны.

Вентиляционным отверстием такого чердачного помещения является сборная вытяжная шахта.

Теплые чердаки должны иметь:

герметичные ограждающие конструкции (стены, перекрытия, покрытия) без трещин в конструкциях и неисправностей стыковых соединений;

входные двери в чердачное помещение с устройствами контроля или автоматического открывания и закрывания из диспетчерского пункта;

межсекционные двери с запорами или с фальцевыми защелками;

предохранительные решетки с ячейками 30 х 30 мм на оголовках вентиляционных шахт, располагаемых в чердачном помещении, и снизу общей сборной вытяжной шахты, а также поддон под сборной вытяжной шахтой;

температуру воздуха в чердачном помещении не ниже 12 град. С.

5.7.5. Пылеуборка и дезинфекция чердачных помещений должны производиться не реже одного раза в год, а вентиляционных каналов — не реже одного раза в три года.

5.7.6. Размещение внутри чердачного помещения консолей и механизмов для подвески ремонтных люлек не допускается.

5.7.7. Вентиляционные системы в жилых домах должны регулироваться в зависимости от резких понижений или повышений текущей температуры наружного воздуха и сильных ветров. Инженерно-технические работники организаций по обслуживанию жилищного фонда обязаны проинструктировать жильцов о правилах регулирования вентиляционных систем.

5.7.8. Заклеивать вытяжные вентиляционные решетки или закрывать их предметами домашнего обихода, а также использовать их в качестве крепления веревок для просушивания белья не допускается.

В кухнях и санитарных узлах верхних этажей жилого дома допускается вместо вытяжной решетки установка бытового электровентилятора.

Во время сильных морозов во избежание опрокидывания тяги в помещениях верхних этажей, особенно в жилых домах повышенной этажности, прикрывать общий шибер или дроссель-клапан в вытяжной шахте вентиляционной системы не рекомендуется.

5.7.9. Воздуховоды, каналы и шахты в неотапливаемых помещениях, имеющие на стенках во время сильных морозов влагу, должны быть дополнительно утеплены эффективным биостойким и несгораемым утеплителем.

Оголовки центральных вытяжных шахт естественной вентиляции должны иметь зонты и дефлекторы.

5.7.10. Антикоррозионная окраска вытяжных шахт, труб, поддона и дефлекторов должна производиться не реже одного раза в три года.

5.7.11. Перечень недостатков системы вентиляции, подлежащих устранению во время ремонта жилого дома, должен составляться на основе данных весеннего осмотра.

Открыть полный текст документа

Вентиляция в доме как сделать. Естественная или механическая

Сейчас, в эпоху плохой экологии вокруг нас, стоит задуматься о своем здоровье, о том, как может повлиять на него место, где вы проводите большую часть своего времени. По статистике до 90% времени мы проводим в закрытых помещениях. Именно воздух внутри помещений имеет большое влияние на наше здоровье. Воздух в помещении «грязнее» наружного в 4-6 раз и в 8-10 раз более токсичный.

Микроклимат в помещении имеет три составляющих:

• газовый состав воздуха, который обеспечивает система вентиляции;
• температурный режим, который обеспечивает система кондиционирования;
• влажность воздуха, которую обеспечивает система вентиляции.

Для создания и поддержания комфортного и здорового микроклимата необходимо учитывать все эти составляющие и регулировать их при необходимости. Системы вентиляции могут быть устроены различным образом, в каждом конкретном случае подбираются необходимые параметры и функционал.

Вот некоторые варианты построения вентиляционных систем:

Полностью естественная вентиляция.

Этот способ создания вентиляции в помещении является самым экономичным и простым в исполнении. При естественном притоке воздух поступает через открытое окно, двери. При естественной вытяжке воздух удаляется по каналам естественной вентиляции расположенных в с/узлах и на кухне.

Естественный приток и механическая вытяжка.

Свежий воздух, при этом способе, поступает через приточный клапан, например клапан TL98P, установленный в стене, а удаляется через каналы естественной вентиляции, на которых установлены вытяжные вентиляторы, например серии Silent.

Полностью механическая вентиляция.

В этом случае, приточный воздух поступает в квартиру/частный дом механически с помощью приточных установок таких как RESPIRO или Ballu Air Master, а удаляется через каналы естественной вытяжки с установленными вытяжными вентиляторами, например серии серии Silent.

Механическая вентиляция плюс система кондиционирования.

Очищенный и свежий воздух поступает во все помещения квартиры/частного дома от одной центральной приточной установки, которая может быть установлена, в кладовой, на балконе, в с/узле. Для равномерного потока воздуха в каждом помещении, лучше сделать отдельные вытяжные системы из помещений, кухни и с/у. Кондиционирование-отдельными сплит-системами в каждом из помещений. Либо канальным кондиционером.

Приточно-вытяжная система вентиляции с рекуперацией тепла

Данная система не позволяет теплу уйти вместе с удаляемым воздухом. При реализации этой системы чаще всего применяют пластинчатые или роторные рекуператоры.

Пластинчатый рекуператор. В его корпусе параллельными слоями уложены пластины, между которыми проходят два потока: холодный приточный (в дом) и теплый вытяжной (из дома). Потоки воздуха в теплообменнике пересекаются и обмениваются теплом, но не смешиваются. Этот эффект получается в результате использования пластин из определенных материалов и установленных определенным образом.

Роторный рекуператор. Основой рекуператора является вращающийся барабан, ротор. Он представляет собой короткий цилиндр из большого количества гофрированных стальных пластин. Он вращается в вытяжном потоке и в приточном потоке.

Каждая из систем имеет свои особенности, чтобы разобраться, подходит ли вам механическая вентиляция, обратите внимание на данную сравнительную таблицу.

Таблица 1. «Сравнение естественной и механической вентиляции».

Мы рассмотрели различные варианты механической и естественной вентиляции, которые применяются для жилых помещений – квартир, домов, офисов. Помните, что каждое помещение имеет свои особенности и требует индивидуального решения.

Если вам нужна вентиляция в Москве, правильным решением будет обратиться в компанию Благовест. Консультация и выезд специалиста у нас всегда – бесплатно!

Наши инженеры составят грамотный проект, подберут эффективное и надежное оборудование для механической вентиляции. Монтажная бригада установит все в срок. Ну а кроме того, при соблюдении правил эксплуатации вы всегда можете рассчитывать на гарантийное обслуживание. Наши специалисты имеют профильное образование и колоссальный опыт. Поэтому мы действительно можем утверждать, что надежность наших вентиляционных систем исчисляется десятками лет.

Одним словом если вы хотите получить качественное решение по вентиляции в Москве – обращайтесь в Благовест!

Общая промышленная вентиляция, часть 4: Естественная приточная вентиляция / Естественная вытяжка

В этой последней части нашей серии «Общая промышленная вентиляция» мы обсудим промышленное здание с системой естественной приточной / естественной вытяжной вентиляции.

Естественная приточная / естественная вытяжка — это самый простой, но также наиболее неправильно понимаемый метод вентиляции промышленного здания.

Всем известно, что теплый воздух поднимается вверх, и это движущий принцип, лежащий в основе этого метода: сделайте отверстие в стене здания, а затем сделайте отверстие в крыше здания, и тогда свежий наружный воздух просто естественным образом попадет внутрь. здание и более теплый внутренний воздух просто естественным образом выходит через верхнюю часть здания.

Проемы по бокам здания могут быть защитными жалюзи, большими потолочными дверями или съемной обшивкой здания. Затем в отверстия в крыше здания устанавливаются естественные вытяжные вентиляторы. Они имеют форму вентиляционных отверстий с капюшоном на крыше, монофонических вентиляционных отверстий высокого профиля, которые выглядят как частично открывшиеся створки, или низкопрофильных вентиляционных отверстий. Вентилятор с естественной вытяжкой спроектирован с рядом внутренних и внешних перегородок, изменяющих воздушный тракт, которые позволяют теплу уходить из здания и не пропускают дождевую воду.

Этот метод называется естественной или гравитационной. Он стар, как холмы, и работает с естественными силами природы. Это считается «зеленым» методом вентиляции, поскольку для его работы не требуется электроэнергия.

Если это кажется слишком хорошим, чтобы быть правдой, это для многих учреждений.

Основным недостатком естественной вентиляции является то, что для ее эффективной работы необходимо наличие ряда внешних переменных.

Существуют отличные компьютерные программы, использующие термодинамику, поток жидкости и фактическую геометрию оборудования, которые позволяют вводить переменные для моделирования ожидаемой оптимальной скорости вентиляции. Однако, когда одна или несколько из этих переменных изменяются в значении, вся модель изменяется, и общая интенсивность вентиляции здания может быть уменьшена.

• Скорость воздухообмена не может быть гарантирована при любых погодных условиях
• Зимой может происходить вытяжка холодного воздуха через естественную вытяжку крыши
• Тяжелые наросты, лед или снег могут создать некоторые проблемы с прогибом и, в конечном итоге, утечки при таянии, если здание не работает круглосуточно и без выходных с постоянным выпуском горячего воздуха через крышу.
• Скопление тяжелых твердых частиц внутри естественного вытяжного вентиляционного отверстия может стать проблемой из-за увеличения веса крыши, «попадания» твердых частиц обратно в здание или возникновения прогиба агрегата.

Для зимней вентиляции жалюзи и двери приточного воздуха по периметру просто закрываются.Установленные на крыше естественные вентиляторы могут быть оснащены заслонками, которые можно закрывать (или частично закрывать) зимой для поддержания тепла внутри здания. Общая скорость воздухообмена зимой снижается до нескольких раз в час, что обычно нормально.

Нет, это непрактично, потому что открытое пространство по периметру естественного водоснабжения слишком велико, чтобы его можно было закрыть фильтрами. Система естественной приточной / естественной вытяжной вентиляции обычно используется в зданиях с горячими и грязными внутренними процессами, такими как кузнечные цеха, угольные электростанции и сталелитейные заводы.Фильтрация воздуха в производственных зданиях такого типа не требуется.

• Система естественной приточной / естественной вытяжной вентиляции считается «зеленым» способом вентиляции промышленного здания.
• Это отличный способ вентиляции промышленного здания, когда соблюдаются все внешние параметры и когда гарантированная скорость воздухообмена не важна.
• При правильной конструкции он предотвращает накопление тепла за счет отвода горячего воздуха, производимого внутри, «проверенным и верным / старомодным способом» с максимальным преимуществом работы Матери-природы.
• Годовые эксплуатационные расходы практически равны нулю.
• Этот метод не является решением всех проблем промышленной вентиляции, но он занимает важное место в общем арсенале приемлемой практики промышленной вентиляции.

Если вы еще этого не сделали, ознакомьтесь с другими статьями в этом четырехчастном обсуждении общепромышленных методов вентиляции. Я старался разговаривать, не вдаваясь в технические подробности. Это было забавное упражнение, и я надеюсь, что оно было для вас полезным и информативным.

Eldridge занимается решением проблем промышленной вентиляции более 70 лет. Мы приветствуем возможность быть полезными вам в этой области. Позвоните нам, чтобы получить бесплатную консультацию и предложение.

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Бэкдрафтинг может затянуть яд в дом

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Факторы, которые влияют на условия давления внутри дома, включают эффекты стека, ветровые эффекты, HVAC и вытяжные вентиляторы.

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, приводящее к вытяжке.

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,g., 50-80 куб. фут / мин) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 куб. с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Другие вытяжные устройства (сушилки для белья, центральный пылесос и обычные вентиляторы для ванн), работающие одновременно, еще больше увеличат вероятность обратного вытягивания.

Приборы для сжигания могут быть проверены на потенциальную вытяжку.

Профессиональный стандарт BPI Building Analyst (BPI 2012) включает процедуру, кратко изложенную ниже, для выполнения испытания на сброс давления для каждой зоны топочного оборудования (CAZ):

1. Измерьте базовое давление
2. Измерьте максимальное отрицательное давление, основанное на комбинированном воздействии работы вытяжного устройства, работы обработчика воздуха и положения двери.
3. Разница — разгерметизация наихудшего случая
4. Сравните с пределом разгерметизации при обратной вытяжке для прибора

Эта процедура обычно выполняется в сочетании с испытаниями на герметичность здания, содержание окиси углерода, утечку и тягу для печей с естественной и механической тягой и водонагревателей.

По результатам испытаний определены действия по поддержанию безопасности горения.

Затягивание старого дома может вызвать проблемы

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Испытания на безопасность горения можно использовать для выявления существующих проблем до начала работ по модернизации и для подтверждения безопасной эксплуатации устройств сжигания после их завершения.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Предложения по предотвращению вытяжки и других опасностей, связанных с безопасностью горения:

• В идеале, установить оборудование с прямой вентиляцией (наружный воздух для горения).
• Если использование оборудования с прямой вентиляцией невозможно, установите устройства для сжигания с вытяжной тягой или с механической вентиляцией.
• Только вытяжная механическая вентиляция всего помещения может не подходить, если установлены устройства с естественной или принудительной тягой.
• Подтвердите, что устройства для сжигания, включая камины, установлены и введены в эксплуатацию в соответствии с нормами и инструкциями производителя.
• Выполните испытание на разгерметизацию в худшем случае в соответствии с отраслевыми стандартами, такими как Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или другие одобренные испытания. .

Общая система вентиляции — обзор

13.2.2.1 История электростатических осадков

Электростатические осадки — одно из основных средств отделения твердых или жидких частиц от газовых потоков. Этот метод использовался во многих областях, включая промышленные системы газоочистки, очистку воздуха в системах общей вентиляции и очистители воздуха в домашних условиях.

Влияние электростатических сил на частицы в воздухе известно веками.Первые открытия обобщены в нескольких книгах, включая классическую книгу Industrial Electrostatic Precipitation Whitel ¹⁰ и многие другие. ^11–14 Уайт представил отличный исторический обзор. ¹⁰ Этот обзор включает информацию о первых шагах в развитии электростатической очистки газов.

Самые ранние сведения об этом явлении относятся к 600 г. до н. Э. Было обнаружено, что кусок янтаря после того, как его натерли, способен притягивать мелкие волокна.Более поздние наблюдения относятся к 17 веку, когда Уильям Гилберт заметил, что янтарь, сера и другие диэлектрики, заряженные трением, могут притягивать дым. Подобные наблюдения были сделаны Бойлем (1675) и Отто фон Герике (1672). Фрэнсис Хоксби (1709) сообщил, что он открыл явление, которое теперь называется ионным ветром или электрическим ветром. Ионный ветер и свечение коронного разряда обсуждал Исаак Ньютон (1718 г.).

Среди первых пионеров также были Бенджамин Франклин и Шарль де Кулон.Франклин изучал влияние точечных электродов на электрические токи. Кулон обнаружил, что заряженный объект постепенно теряет заряд; т.е. он фактически открыл электропроводность воздуха. Значение Кулона для разработки методов электростатической очистки воздуха велико, главным образом потому, что современные теории об электрических зарядах и электрических полях основаны на его работах.

Первый эксперимент с электростатической очисткой газа был проведен в 1824 году, когда Хельфельд показал, что туман очищался от стеклянного сосуда, содержащего электрически заряженный острие электрод.Подобные демонстрации были опубликованы в 19 веке, примером чего является осаждение табачного дыма в стеклянном цилиндре Гитаром (1850).

Промышленное использование электростатических осадков началось в конце 19-го и начале 20-го веков. Первые приложения по очистке газа были реализованы Лоджем (в Англии), Коттреллом (в США) и Моллером (в Германии). Лодж проводил эксперименты с электрофильтром, начиная с 1880 года, а в 1883 году он опубликовал статью, в которой указал на коммерческие возможности электростатического осаждения.Вместе с Уокером и Хатчинссоном он установил первый промышленный электрофильтр на свинцовом заводе. Однако эта попытка не удалась, в основном из-за примитивного генератора высокого напряжения и того факта, что частицы из плавильного завода по плавке свинца очень мелкие, а их проводимость низкая.

Человек, работа которого имела большое значение для разработки электрофильтров, — это Ф. Г. Коттрелл. Сначала он стремился собрать туман серной кислоты с помощью центрифуги, но после неудачных попыток он начал эксперименты с электростатическим осаждением.Cottrell смог использовать трансформаторы переменного тока и механический выпрямитель для создания эффективного источника высокого напряжения. Он также изобрел новый тип разрядного электрода, так называемую опушенную проволоку, которая повысила стабильность коронного разряда.

Многие из характерных особенностей современных электрофильтров основаны на работах В. А. Шмидта. Одно из его наиболее важных применений — электрофильтр, который был установлен на заводе Riverside Portland Cement Company в 1912 году.Эта установка пропускала поток газа 470 м / с при температуре 400-500 ° C. Это был первый электрофильтр, в котором в качестве разрядного электрода использовалась тонкая проволока.

Разработка электрофильтров основывалась в основном на эмпирических исследованиях, и было получено более 1000 патентов, охватывающих все аспекты электростатической очистки воздуха. С теоретической точки зрения важными вехами стали статьи, опубликованные как Deutschls, так и White. ¹⁶ В этих статьях рассматривается эффективность улавливания электростатическим фильтром.Наиболее важные ранние работы, посвященные электрическому заряду частиц, были опубликованы Арендтом и Каллманном, ¹⁷ Pauthenier and Moreau-Hanot, ¹⁸ и White. ¹⁹

Развитие электрофильтров вскоре привело к новым применениям, включая отделение паров оксидов металлов. За этим последовали различные процессы производства металлов, такие как доменная печь для свинца, печь для обжига руды и отражательная печь. Электростатическая очистка газов вскоре стала применяться также в цементных печах и в нескольких экзотических применениях, таких как извлечение ценных металлов из выхлопных газов.

Рост потребления электроэнергии привел к развитию технологий сжигания пылевидного угля, которые превосходили предыдущие. Однако было обнаружено, что летучая зола в выхлопных газах создает значительную экологическую проблему. Также было обнаружено, что электрофильтр относительно эффективен для удаления летучей золы, и первый электрофильтр на электростанции был запущен в 1923 году. На первом этапе было трудно достичь эффективности 90%, но постепенно был достигнут значительный прогресс. приводя к эффективности до 99.9%.

В целом, электрофильтры лучше всего подходят для тех применений, где необходимо обрабатывать большие потоки газа и требуется относительно высокая эффективность. Также необходимо подчеркнуть, что использование электрофильтров ограничено теми приложениями, где риск взрыва минимален.

Нет Вентилятор с естественной вытяжкой из нержавеющей стали, Крыши с воздухом

Спецификация продукта

Описание продукта

Естественные вытяжные вентиляторы используются для отвода горячего воздуха простым и эффективным способом.Он эффективно отводит большое количество тепла / дыма, накапливающегося на уровне крыши, за счет вытеснения большого количества горячего воздуха.

1) Электричество не требуется

2) Высокий уровень вентиляции

3) Долгосрочная стабильность

Спецификация:

• Используемый материал: полностью нержавеющая сталь
• Количество лопастей: толщина 0,9 мм, 38 нет
• Центр Вал: нержавеющая сталь
• Подшипник: SKF — 3 номера
• Заклепки: алюминиевые, пневматические
• Толщина оболочки турбины: 2.2 мм
• Наружный диаметр турбины: 642 мм
• Диаметр ротора турбины: 330 мм
• Диаметр ротора турбины: 630 мм
• Диаметр горловины турбины: 542 мм
• Высота турбины: 412 мм
• Вес турбины: 6,01 кг

Заинтересованы в этом продукте? Получите актуальную цену от продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2016

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников от 11 до 25 человек

Годовой оборот5-10 крор

Участник IndiaMART с мая 2016 г.

GST29ABFFA7854E1Z9

Код импорта и экспорта (IEC) ABFFA *****

Экспорт в Объединенные Арабские Эмираты, Оман, Эфиопию, Саудовскую Аравию, Танзанию

Основанная в году 2016 , Крышные вентиляторы эффективно занимается оптовой продажей крышных вентиляторов.Мы предлагаем широкий и всеобъемлющий ассортимент продукции, который включает опорную плиту для вентилятора из поликарбоната , вентиляторы с ветряными турбинами, турбовентиляторы и многое другое. . Изготовленные из материалов высшего качества, вентиляторы являются хорошим вариантом для поддержания температуры в промышленных помещениях или на заводе и поддержания ее в свежем виде. Эти вентиляторы легко установить на крыше промышленного или производственного предприятия и быстрее вращаются с помощью энергии ветра. Кроме того, мы предлагаем эти высококачественные аппараты ИВЛ всех стандартных конструкций и размеров.Наша клиентоориентированная, а также ориентированная на качество бизнес-политика позволила нам собрать большую клиентскую базу на этом конкурентном рынке.

Видео компании

Плюсы и минусы домашних систем вентиляции — Домашние хаки DIY

Проблема хорошей вентиляции в доме важна как для жителей здания, так и для самого здания.Системы вентиляции дома имеют свои достоинства и недостатки. При ближайшем рассмотрении предполагаемые проблемы часто оказываются реальными преимуществами. То же самое и с оконной вентиляцией: многие домовладельцы считают, что окна в вентиляционной системе всегда должны оставаться закрытыми.

Если долго никого нет дома, технология работает на низком уровне и противодействует душному воздуху. Хорошая вентиляция необходима для обновления воздуха, а также для удаления токсичных загрязнителей и других аллергенов.Но, как и многие другие технические системы, домашняя вентиляция имеет свои достоинства и недостатки. Существует четыре типа систем домашней вентиляции, и здесь мы перечислим всех плюсов и минусов из них:

Вы можете проверить на Amazon также различные типы систем домашней вентиляции.

Потребители, живущие на оживленных дорогах или в районах с высоким уровнем шума, часто сталкиваются с той же проблемой: они не могут открыть окна, не выдерживая шума снаружи. Поэтому технология вентиляции различается. Вентиляция с приточным и вытяжным воздухом должна иметь громкий шум, что не дает преимуществ за счет встроенного глушителя.Фильтры вентиляции жилых помещений также предотвращают попадание внутрь частиц грязи и пыльцы. Благодаря этому воздух в помещении всегда чистый и свежий.

У вентиляции гостиной есть и другие преимущества: потому что она также выводит из дома загрязнители и запахи и, таким образом, обеспечивает по-настоящему комфортный климат. Это стало возможным благодаря непрерывной замене воздуха, когда системы извлекают использованный воздух из кухонь, ванных комнат и других комнат и заменяют его свежим и богатым кислородом извне.

В повседневной жизни люди, животные и растения выбрасывают в воздух много воды. Если он останется в доме, он может конденсироваться на холодных поверхностях стен и способствовать появлению плесени. В то время как протекающие окна во многих старых зданиях естественным образом регулируют уровень влажности, в современных зданиях это часто уже не работает. Системы вентиляции компенсируют этот недостаток. Они безопасно удаляют водяной пар и предотвращают появление ядовитой плесени в квартире.

Домашняя вентиляция имеет достоинства и недостатки. Многие домовладельцы опасаются высоких затрат на отопление из-за регулярного обмена воздуха в помещении. В отличие от оконной вентиляции, все обстоит как раз наоборот — по крайней мере, когда вентиляция гостиной работает с рекуперацией тепла. Потому что он передает тепло отработанного отработанного воздуха свежему приточному и предварительно нагревает его до комфортных температур. Это уменьшает нагрев и снижает затраты на электроэнергию.

Для работы двигатель не требуется! Следовательно, он не вызывает энергопотребления или шумового загрязнения; Давление ветра и перепады температур — единственный двигатель, который снижает ваше воздействие на окружающую среду. Так что вам не нужно беспокоиться о дополнительных расходах.

Техническое обслуживание почти не требуется. Это экономичное решение. Вентиляционные решетки и вытяжные отверстия показывают очень доступные цены в магазинах DIY или в Интернете.При ремонте часто предпочитают естественную вентиляцию как лучшее решение, поскольку она позволяет избежать загромождения воздуховодов и независимой двухпоточной установки.

Большим преимуществом вентиляции является то, что ее можно использовать в любое время года, она имеет возможность наличия керамического обогревателя, имеет качественные фильтры, обеспечивая многоступенчатую систему очистки от пыли и других загрязнений. Здесь большую роль играют объем поступающего воздуха, шум, потребление энергии, фильтры и размер устройства.

Некоторые типы вентиляционных систем очень просты в установке. Большинство вещей можно установить на кровельном пространстве, где источник питания размещен с воздуховодом, проходящим через прихожую. При желании можно установить еще один воздуховод снаружи, чтобы не забирать свежий воздух из помещения на крыше.

Поскольку помещения, офисные помещения и большие холлы необходимо время от времени проветривать, окна и двери необходимо на время открывать, чтобы новый воздух мог циркулировать и поступать внутрь.С системами вентиляции вам не нужно оставлять окна и двери открытыми для поступления свежего воздуха. Это обеспечивает лучшую безопасность внутри дома.

Одним из главных достоинств вентиляционных систем является то, что они предотвращают высокие внутренние температуры. Принцип работы системы вентиляции заключается в том, что она выпускает теплый воздух, а более холодный воздух поступает в комнату. Телевизоры, компьютеры и другое электронное оборудование излучают больше всего тепла в гостиной.

В качестве первого недостатка вентиляции можно сказать, что это стоимость покупки. Строители и домовладельцы, особенно в случае центральных систем, должны сначала копаться в своих карманах. В качестве ориентира эксперты по домам на одну семью называют цен от 4000 до 10 000 долларов . Децентрализованные системы, состоящие из отдельных вентиляторов, дешевле и стоят от 2000 до 5000 долларов.Прежде всего, фильтры систем должны регулярно проверяться, очищаться или заменяться.

Главный недостаток системы VMR — наличие громоздкого оборудования и непривлекательный внешний вид. Шумовое загрязнение может быть вызвано небольшим расстоянием от устройств. Профессионалы предоставят вам все характеристики существующих моделей в соответствии с вашими потребностями. Для оптимальной работы очистка фильтров и вентиляционных отверстий должна быть регулярной.

Естественная вентиляция может вызвать потерю тепла зимой и конденсацию летом. В результате его поток непрерывно меняется. Чтобы иметь возможность использовать тепловую тягу, наружная температура должна быть ниже, чем внутри помещения, что редко бывает в летний сезон. В этом контексте вентиляция недостаточна, что может вызвать влажность и конденсацию. Естественная вентиляция не контролирует количество воздуха, проходящего через здание.Это объясняется разницей температур внутри и снаружи, движением ветра и атмосферным давлением.

Иногда может случиться так, что воздух из кровельного пространства, который попадает в систему вентиляции, не свежий и содержит много пыли, грязи и частиц грызунов, которые могут накапливаться через долгое время с годами. Эти системы имеют встроенные фильтры, но невозможно гарантировать, что ничего из этого не пройдет.Вы должны знать, что системы вентиляции, забирающие воздух с крыши, не соответствуют установленным стандартам. Следовательно, новые стандарты нужно черпать извне.

Проемы в фасадах не всегда эстетичны. Некоторые дома построены так, что в них не предусмотрена система вентиляции, что сильно нарушит дизайн интерьера. Поэтому при выборе лучшей системы вентиляции следует проконсультироваться и найти лучшее решение.

Установка системы вентиляции может привести к дополнительным расходам на отопление. Системы вентиляции с положительным давлением только вентилируют, но не передают и не рекуперируют тепло. Кроме того, эта система добавляет в ваш дом прохладный воздух, и ваша система отопления должна будет компенсировать провисание.

В местах с высокой влажностью система вентиляции просто втягивает воздух, который уже насыщен влагой.Следовательно, это также один из недостатков некоторых систем вентиляции, они не справляются с влажностью.

Летом из-за высоких температур на крыше может стать слишком жарко. Это происходит из-за того, что некоторые системы вентиляции нагнетают горячий воздух к вам на крышу, поэтому вам необходимо его выключить. Также может быть проблема с потенциально повышенной влажностью. Системы вентиляции, не имеющие встроенных датчиков влажности, обычно повышают уровень влажности.

Одним из основных недостатков вентиляционных систем является то, что они могут предоставить дополнительные возможности для проникновения злоумышленников в дом. Воры могут использовать окна или вентиляционные отверстия в некоторых больших зданиях, чтобы проникнуть внутрь. Также насекомые и мелкие животные могут проникать в дома. Грызуны также умеют иногда проникать через небольшие отверстия. Решить эту проблему домовладельцы могут, заклеив края вентиляции.

Качество воздуха в помещении не гарантируется. Ветер может эффективно препятствовать обновлению воздуха в зависимости от направления, в котором он дует, открытые окна также могут нарушать нормальное функционирование вентиляции, не говоря уже об отверстиях, которые пропускают шум и загрязнения. Поэтому в городской среде важно продумать акустическую обработку решеток.

Системы этого типа чаще всего используются в холодном климате. В системе вытяжного воздуха отработанный воздух удаляется из влажных помещений и выдувается через обычно центральное устройство для вытяжки воздуха. В здании создается небольшое отрицательное давление, так что наружный воздух поступает в жилую и спальную зоны через вентиляционные отверстия в наружных стенах. Запланированный переток в жилом блоке обеспечивает высокую эффективность вентиляции. В зависимости от используемой технологии продувки, жители могут выборочно разрешать приток в определенных комнатах.

Подача воздуха происходит так же, как и в системах вытяжной вентиляции. Однако в эвакуация обеспечивается механически, в посредством эвакуационных отверстий (ЭО) с вытяжными вентиляторами во влажных помещениях. Эта система состоит из фильтра, очищающего воздух, и глушителя, который снижает уровень шума установки до максимума. Это заключается в обеспечении управляемой эвакуации только при необходимости. Встроенные датчики (влажности, температуры, расхода и CO2) размещаются во влажных помещениях и адаптируют скорость извлечения к реальному образу жизни.Таким образом, потребление энергии и потери тепла остаются очень ограниченными.

Как следует из названия, сбалансированная вентиляция (также называемая системой вентиляции D) автоматически регулирует количество воздуха, поступающего и выходящего из дома, и поддерживает его в равновесии. Эта система имеет два вентилятора и две системы воздуховодов. Сбалансированные системы вентиляции предназначены для подачи свежего воздуха в помещения, где люди проводят больше всего времени. Действительно, последний направляет свежий воздух внутрь через решетки, установленные в окнах или наружных стенах, и механически удаляет затхлый воздух.Благодаря сбалансированной системе свежий воздух также подается механически.

Система рекуперации энергии: это энергетическая система, направленная на экономию энергии на отопление и вентиляцию для горячего водоснабжения. Системы рекуперации энергии намного дороже по сравнению с предыдущими системами в этом списке. Короче говоря, систем рекуперации энергии становится все больше и больше, и они адаптируются к индивидуальным потребностям без изменения качества комфорта.Сегодня они более чем необходимы, потому что затраты на электроэнергию становятся все более дорогими, и ее уже нельзя выбросить из окон.

Посчитайте в среднем от 700 до 1100 долларов для его установки в доме площадью 100 м2 жилой площади: и тогда вложения быстро окупятся, поскольку вы будете использовать меньше энергии. Обратившись к специалисту по естественной вентиляции, вы гарантированно получите эффективную вентиляцию.Мастер эффективно учтет особенности здания и климатические условия региона, для энергоэффективного и комфортного проживания в любое время года.

В этой статье вы могли увидеть все плюсы и минусы, которые есть у домашней системы вентиляции. Мы равномерно перечислили десять преимуществ и недостатков этой системы. Дома и служебные помещения необходимо время от времени проветривать, чтобы свежий воздух оставался доступным.Поэтому в домах и постройках предпочтение отдается системам вентиляции. Если учесть все, достоинств этой системы намного больше, чем ее недостатков, и желательно, чтобы такая система была установлена ​​у вас дома или в офисе. Если хотите что-то спросить, смело пишите ниже.

Механическая вентиляция

Механическая вентиляция

Механическая подача воздуха с естественной вытяжкой

Когда подача воздуха регулируется механически, а отвод воздуха происходит естественным путем через вентиляционные отверстия, окна или шахты, в здании возникает избыточное давление.Чтобы предотвратить сквозняк, подача воздуха в помещение должна быть как можно выше, а решетка приточного воздуха должна иметь возможность регулирования. За счет предварительного нагрева также можно уменьшить проблемы с тягой поступающего воздуха. Для очистки поступающего воздуха можно использовать воздушный фильтр. Вентилятор контролирует подачу воздуха, и наружный воздух подается в здание по воздуховодам. Из-за механически создаваемого избыточного давления в здании система меньше зависит от погодных условий, чем полностью естественная система вентиляции.

Управляя вентилятором, можно регулировать вентиляционную мощность системы.
Подача естественного воздуха с механической вытяжкой

Система механической вытяжки воздуха создает в здании разрежение, благодаря которому система меньше зависит от погодных условий, чем полностью естественная вентиляция. Пониженное давление создает перепад давления над вентиляционными отверстиями, поэтому воздух всасывается.Но, тем не менее, сильное ветровое давление или разница температур могут привести к проблемам с тягой. Для предотвращения сквозняков отверстия для подачи воздуха должны быть расположены как можно выше, а решетка для впуска воздуха должна иметь возможность регулирования.

Управляемый вытяжной вентилятор регулирует мощность вентиляции. В жилых домах всасывание происходит, по крайней мере, из кухни, ванной и туалета. Нужны всасывающие воздуховоды. В нежилых домах отсос в основном происходит из коридора.
В местах с высокой звуковой нагрузкой иногда можно использовать перегородочные фильтры.

Механическая подача и выхлоп

Систему механической вентиляции можно комбинировать со всеми видами систем отопления и охлаждения. Часто в системе кондиционирования совмещают отопление, охлаждение и вентиляцию здания.

В системе механической вентиляции приточный и вытяжной воздух транспортируются механически. Преимущества механической вентиляции:

1. Хороший контроль мощности вентиляции; отсутствие зависимости от внешних погодных условий и возможная шумная среда
2. Возможность извлечения тепла из отработанного воздуха и его использования для предварительного нагрева приточного воздуха (рекуперация тепла)
3. Возможность предварительного нагрева и предварительного охлаждения приточного воздуха
4. Возможность увлажнения и осушения приточного воздуха
5. Возможность очистки воздуха воздушным фильтром или подачи воздуха с относительно чистого участка здания

Управляя вентиляторами, можно регулировать вентиляционную мощность системы.Чтобы предотвратить сквозняк, подачу воздуха в комнату необходимо размещать как можно выше. За счет предварительного нагрева также уменьшаются проблемы с тягой поступающего воздуха.
Расположение вытяжной решетки не имеет большого значения. Даже высокая скорость выхлопа не может создать тягу. Однако скорость выпуска воздуха ограничена, поскольку высокая скорость воздуха (в целом более 2 м / с) в воздуховодах вызывает шум.
Для правильного функционирования системы здание должно быть достаточно герметичным.

Ключевые факторы вентиляции птичника

Вентиляция птичника обеспечивает приток свежего воздуха, необходимого для поддержания жизни.Это также помогает снизить экстремальные температуры, влажность и загрязнение воздуха до допустимых пределов для содержащихся кур.

Усовершенствованные системы вентиляции также сделали возможным содержание крупного рогатого скота и птицы в закрытых помещениях, что снизило стоимость строительства на единицу жилья. Это экономически важно, поскольку снижает производственные и трудовые затраты.

Вентиляционный воздух удаляет из здания избыточное тепло, влагу, пыль и запахи и в то же время разбавляет переносимые по воздуху болезнетворные микроорганизмы.Правильно спроектированные зимние системы также позволяют экономить энергию за счет тепла, выделяемого птицами. Обеспечение надлежащей вентиляции для домашней птицы — это искусство, но с ним может справиться любой целеустремленный и желающий птицевод. Однако это является проблемой, поскольку птичники разные, а требования к вентиляции меняются в зависимости от времени суток, сезона, температуры, влажности, ветра, возраста и плотности птиц. В данной публикации обсуждаются общие принципы вентиляции птичника.

Принципы вентиляции

Если не заменить воздух в закрытом здании, где содержится птица, состав воздуха изменится.Концентрация углекислого газа, аммиака и других вредных газов возрастет до недопустимого уровня. В таблице 1 указаны уровни некоторых газов, которые, как показали исследования, являются критическими, и желаемый уровень. Поскольку система вентиляции обменивает воздух в здании, она вводит кислород, необходимый для поддержания жизни, и уносит вредные газы и нежелательные запахи, вызванные дыханием и разложением отходов. здоровье птиц.

Для удаления избытка влаги из птичника необходимо использовать вентиляцию.Правильная вентиляция снижает относительную влажность, способствует укреплению здоровья и предотвращает конденсацию влаги на стенах и потолке. При нагревании воздух расширяется в объеме и может удерживать больше влаги. Влагоудерживающая способность воздуха удваивается каждый раз, когда температура воздуха повышается примерно на 20 ° F. (Рисунки 1 и 2). Эта характеристика помогает выводить влагу из домов в холодную погоду.

Рис. 1. Нагретый воздух расширяется и способен поглощать больше влаги

Рисунок 2.Влагоудерживающая способность воздуха при различных температурах

Строительная изоляция

Изоляция может существенно повлиять на уровень требований к дополнительному отоплению и вентиляции. Он снижает потери или приток тепла через стены и потолок, контролирует конденсацию и снижает потребность в дополнительном тепле. Эффективность изоляции измеряется ее значением R. Чем выше значение R, тем эффективнее изоляция снижает теплопередачу. Оптимальное количество изоляции для птичников зависит от множества факторов, таких как ее стоимость в зависимости от стоимости топлива и местных климатических условий.Из-за этих факторов оптимальный уровень изоляции зависит от ситуации. Для Грузии рекомендуются минимальные значения R-значения 9 в стенах и 12 в потолке.

Большинство изоляционных материалов необходимо защищать пароизоляцией. Влажная изоляция теряет свою эффективность и не восстанавливает свои первоначальные изоляционные свойства при высыхании. Структурный каркас утепленных стен также может быть поврежден без соответствующей пароизоляции. Поместите пароизоляцию на внутреннюю поверхность изоляции и убедитесь, что они имеют «рейтинг допустимости» не более 1 для птичников.Этому требованию соответствуют многие изоляционные плиты высокой плотности — полиэтиленовая пленка толщиной 4 мил, алюминиевая фольга, строительная бумага на основе асфальта.

Вентиляционные системы

Системы вентиляции обычно делятся на два типа: (1) система с естественным потоком воздуха и (2) с механическим движением воздуха (вентиляторы).

Из-за различных требований к вентиляции две совершенно разные системы иногда объединяют, чтобы обеспечить цыплятам комфорт в различных климатических условиях с минимальными затратами.

Система естественного воздушного потока

Основные требования: Хорошая система вентиляции должна иметь достаточный приток воздуха в здание и соответствующую систему распределения воздуха внутри здания. Преобладающее направление ветра, ориентация здания и особенности площадки определяют доступность воздуха.

Тепло также передается с воздухом, когда воздух используется для испарения воды. Теплота испарения воды составляет примерно 1000 БТЕ на фунт (или пинту) испарившейся воды.Летом мы используем испарение при вентиляционном охлаждении (испарительное охлаждение), чтобы улучшить комфорт домашней птицы.

Самый практичный способ рассчитать воздушный поток — это использовать следующее практическое правило: обеспечьте 0,1 кубических футов воздушного потока в минуту на фунт веса тела цыплят в птичнике на каждый 1 ° F температуры наружного воздуха ( Таблица 2).

Если можете, сориентируйте дома в направлении восток-запад.Вентилируемые укрытия должны быть защищены от ветра, поэтому размещайте здание на высоком месте, а не на низком месте. Держите естественные или искусственные ветровые преграды на расстоянии не менее 100 футов от той стороны, где преобладающий ветер проникает в здание. Ветрозащитные полосы уменьшают естественное движение воздуха на расстояние в 5-10 раз больше их высоты.

Правильный дизайн и детали конструкции обеспечат хорошее распределение и движение воздуха. Высота карниза должна быть на шесть-девять футов выше внешней поверхности. Скаты крыши должны подниматься на четыре-пять дюймов на каждый беговой фут.Теплый и влажный воздух, производимый бройлерами, поднимается к крыше, а более крутой скат крыши создает эффект «дымохода», поэтому рекомендуется коньковая вентиляция. Разместите вентиляторы на расстоянии от 30 до 50 футов.

Вы можете добавить вентиляционное отверстие шириной от одного до двух дюймов вдоль стороны здания возле карниза, которое можно закрыть, когда штора полностью закрыта. Когда занавес опущен, единый проем будет проходить по всей длине здания. Использование только занавески может не обеспечить равномерного открытия, поскольку занавеска в некоторых местах может провисать.

Небольшое равномерное отверстие гарантирует, что минимальная интенсивность вентиляции будет попадать в птичник высоко над птицами в прохладную погоду. Это также уменьшает сквозняки и позволяет входящему воздуху смешиваться и смягчаться перед контактом с птицей.

Шторы, которые можно открывать, должны быть размещены на обеих боковых стенах по всей длине здания. Шторы должны выступать примерно на 30 дюймов над полом и перекрывать верхнюю часть боковой стены примерно на четыре дюйма.

Летом центральные вентиляторы в навесном доме будут использоваться почти постоянно. Концевые вентиляторы будут использоваться в основном в период выращивания. Разместите вытяжные вентиляторы через равные промежутки по боковым стенкам, чтобы удалить застоявшийся воздух, запахи и влагу. Если используется частичное выращивание в птичнике, поместите по крайней мере один 36-дюймовый вытяжной вентилятор в боковую стенку на каждые 100 футов длины птичника. В оставшейся части дома должен быть 36-дюймовый вентилятор на каждые 150 футов длины дома. Эти вентиляторы должны управляться термостатом и таймером периодического удаления воздуха.

Зимняя вентиляция: Системы для холодной погоды намного сложнее, чем для теплой погоды, потому что дома должны быть плотно закрыты для комфорта и экономии энергии. Плотные помещения задерживают газы, запахи, влажность и т. Д., С которыми необходимо постоянно бороться для здоровья птицы. Таблица 2 поможет вам определить минимальное количество вентилируемого воздуха, необходимого в период выращивания.

Разработаны средства управления, которые могут автоматически управлять шторами, окнами и различным оборудованием, обеспечивая точную вентиляцию птичника.Имеются лебедки с электроприводом (с термостатическим управлением) для автоматической регулировки завес и других типов воздухозаборников для поддержания желаемой атмосферы внутри птичника.

Летняя вентиляция: Система естественного приточного воздуха используется для теплых погодных условий в домах с боковыми занавесками. Эта система использует разницу температур и естественное движение воздуха для отвода избыточного тепла и влаги, а также для подачи кислорода.

Изменение условий окружающей среды за короткий промежуток времени снижает эффективность этой системы в современном птицеводстве.Чтобы поддерживать постоянную температуру и обеспечивать птицам максимальный комфорт, необходимо обеспечить механическое движение воздуха в сочетании с системой естественного воздуха.

Система механической вентиляции

Механическое движение воздуха необходимо для правильной вентиляции дома в любых экстремальных климатических условиях.

Эти механические системы используют электрические вентиляторы в качестве основных компонентов для воздухообмена в здании. Их можно разделить на два различных типа: (1) отрицательное давление и (2) положительное давление.

Отрицательная (вытяжная) система: В системе отрицательного давления вентиляторы предназначены для удаления воздуха из здания. При этом они создают в доме частичный вакуум или отрицательное давление. Перепад давления втягивает свежий воздух через входные отверстия в птичник (рис. 3). Распределите воздухозаборники равномерно по периметру здания. Расположение, распределение и размер вентиляторов и воздухозаборников имеют решающее значение для вентиляции всех помещений в доме. Технические характеристики можно получить у производителей оборудования и инженеров-консультантов.

Рис. 3. Типовая система вытяжной вентиляции со щелевыми впускными отверстиями и вытяжными вентиляторами

Расположение вентиляторов и воздухозаборников зависит от ширины здания. В зданиях шириной до 40 футов размещайте вентиляторы на одной боковой стене. Вентиляторы на боковой стенке, противоположной преобладающему ветру, уменьшают противодавление на вентилятор. Вентиляторы обеспечивают лучшую вентиляцию, если они равномерно расположены вдоль стены. Зданиям шириной более 50 футов нужны вентиляторы с обеих сторон.

Размер воздухозаборника имеет решающее значение для правильного функционирования системы вентиляции.Скорость поступающего воздуха должна быть достаточно высокой, чтобы свежий воздух достигал всех частей помещения. Однако скорость воздуха не должна быть настолько высокой, чтобы птицы подвергались сквознякам. Установите воздухозаборники так, чтобы воздух поступал и двигался к потолку. Такое расположение позволяет несколько смягчить холодный приточный воздух путем смешивания с теплым воздухом, уже находящимся в птичнике, до того, как он попадет в контакт с птицами. Это помогает уменьшить сквозняки.

Равномерное распределение воздуха в птичнике может быть обеспечено только в том случае, если здание герметично, за исключением правильных размеров и равномерно расположенных воздухозаборников.Утечки вокруг дверей и других отверстий в стенах или потолке должны быть устранены. По этим причинам, а также из-за склонности к короткому замыканию, с напорными системами трудно управлять в навесных домах.

Система положительного давления: В системе положительного давления используются вентиляторы, которые нагнетают воздух в здание и создают положительное давление. Разница давлений заставляет воздух двигаться — в данном случае через жалюзи или другие выпускные отверстия. В птицеводстве используется ряд систем положительного давления.Одна система нагнетает теплый воздух в птичник и смешивает его с внутренним воздухом по всему дому. В другом варианте теплый воздух продвигается по всему дому через пластиковые трубы или воздуховоды с выходными отверстиями. Эта система распределяет тепло и перемешивает воздух в птичнике.

Смешивание вентиляционного воздуха

Простое прохождение воздуха через здание не обеспечивает надлежащей вентиляции (Рисунок 4). При правильной вентиляции свежий воздух поступает равномерно, хорошо смешивается с домашним воздухом и должным образом циркулирует по птичнику.

Рис. 4. Вентиляционный воздух должен быть перемешан должным образом, чтобы предотвратить появление горячих точек и мертвых воздушных карманов.

Если старый воздух поступает в теплое место без направления или скорости, это вызовет туман и / или создаст сквозняк для птиц. Летом воздуху необходимо задавать контролируемое направление, чтобы обеспечить равномерное распределение воздуха и предотвратить образование «мертвых» воздушных пузырей.

Разместите вентиляторы под потолком по центру и по краям дома, чтобы воздух циркулировал и перемешивал.Вентиляторы перемешивают воздух в доме, чтобы теплый воздух не оставался под потолком.

Дополнительные требования к теплу для птичников-бройлеров зависят от уровня изоляции, интенсивности вентиляции, температуры наружного воздуха и методов хозяйствования. Добавление дополнительного тепла позволяет оператору поддерживать требуемый уровень температуры в холодную погоду и пока птица еще молодая.

Для смешивания и циркуляции воздуха в закрытых птичниках в холодную погоду используется тепло, выделяемое птицами, для снижения потребности в дополнительном тепле и сохранения подстилки в сухости.

Компоненты системы механической вентиляции

Система вентиляции состоит из трех основных компонентов: (1) вентиляторы, необходимые для перемещения воздуха по зданию, (2) входные и выходные отверстия для воздуха и (3) набор элементов управления (термостаты и таймеры) для регулирования работы вентиляторов.

Вентиляторы: При выборе вентиляторов для конкретной системы вентиляции необходимо учитывать широкий диапазон климатических условий, а также систему вентиляции, в которой они будут использоваться.При работе в неблагоприятных условиях необходимо использовать прочное высококачественное оборудование.

Ассоциация управления воздушным движением (Air Movement Control Association, Inc.) установила стандартные коды испытаний и процедуры, которые производители вентиляторов могут использовать при оценке их производительности. Эти рейтинги гарантируют покупателю, что вентилятор будет подавать указанный объем воздуха.

Вообще говоря, для обеспечения необходимой вентиляции лучше выбирать вентиляторы большего размера, чем меньшего размера. На случай выхода из строя одного из вентиляторов предусмотрен запас прочности.Однако вы можете сэкономить как на начальных, так и на эксплуатационных расходах, используя вентиляторы правильного размера. Эксплуатационные расходы можно снизить за счет использования эффективных двигателей на вентиляторах.

Электромонтаж вентиляторов должен выполняться квалифицированными электриками в соответствии с Национальными правилами установки электрооборудования и любыми применимыми местными правилами.

Впускные и выпускные отверстия: Скорость воздухообмена определяется вентиляторами, но равномерность распределения воздуха в первую очередь зависит от расположения, конструкции и регулировки воздухозаборников.

Рекомендуется скорость впуска воздуха от 600 до 1000 футов в минуту (фут / мин). Хорошее практическое правило для определения размеров входных отверстий для достижения этого диапазона скоростей —

Поскольку требования к вентиляции меняются в зависимости от возраста птицы, массы тела и температуры наружного воздуха (Таблица 2), ширина щелей также должна изменяться. Типичный диапазон ширины прорези составляет от одного до шести дюймов. Шириной можно управлять вручную или с помощью автоматических регуляторов, чувствительных к статическому давлению.

Элементы управления: Вентиляторы обычно управляются термостатами или термостатами в сочетании с интервальными таймерами.Одноступенчатый термостат будет управлять одним или несколькими односкоростными вентиляторами, активируя вентилятор при повышении температуры и останавливая его, когда температура воздуха падает до выбранного уровня. Термостат с двухходовым переключателем будет управлять двухскоростным вентилятором, автоматически меняя скорость с высокой на низкую при изменении температуры до выбранного уровня. Вентиляторы с моторизованными жалюзи должны управляться одним и тем же термостатом, чтобы обеспечить их одновременную работу.

Интервальный таймер допускает прерывистую работу одного или нескольких вентиляторов, поскольку в холодную погоду вентиляторы обычно не работают постоянно.Большинство таймеров работают с 10-минутным циклом, приблизительно равным расходу воздуха постоянно работающего вентилятора. Постоянно работающий вентилятор, обеспечивающий необходимое количество вентилируемого воздуха, не будет обеспечивать скорость воздуха, необходимую для правильного перемешивания. Термостат, соединенный с таймером, блокирует работу системы, когда требуется дополнительная вентиляция для отвода избыточного тепла.

Реле необходимы для защиты двигателей и термостатов, когда группа вентиляторов должна одновременно управляться одним термостатом или таймером.

Общие требования для эффективной установки

1. Проектируйте систему с учетом экстремальных климатических условий местности.
2. При установке вентиляционного оборудования соблюдайте конструкцию и технические характеристики.
3. Для системной сбалансированности здание должно быть заполнено птицами на проектную вместимость.
4. Изоляция конструкции должна соответствовать предполагаемому использованию и местным погодным условиям.
5. Изоляция должна быть надлежащего типа и установлена ​​так, чтобы быть защищенной от быстрого разрушения.
6. Регулярно очищайте вентиляционную систему и приспосабливайте ее к сезону.
7. Обеспечивает дополнительное отопление и охлаждение для экстремальных климатических условий.
8. Все оборудование (вентиляторы и органы управления) следует периодически обслуживать и поддерживать в хорошем состоянии.
9. Обеспечьте хорошее управление птичником, зданием и вентиляционной системой.
10. Соответствующая система аварийной сигнализации и / или резервное электрическое генерирующее оборудование должны быть доступны на случай отключения электроэнергии.

Список литературы

Руководство по вентиляции птицеводства и животноводства. Большой голландец, Зеландия, Мичиган.

Справочник по экологическому контролю для птицеводческих помещений. Acme Engineering & Manufacturing Corp., Маскоги, Оклахома.

Эсмей, Мерл Л., 1978. Принципы среды обитания животных. Учебное издание, издательство AVI Publishing Company, Inc., Вестпорт, Коннектикут.

Январь 2012
