Вес ондулина – Размер волны ондулина – размеры листа (длина и ширина), полезная площадь, высота волны, вес листа, толщина и рабочая площадь, как резать и пилить ондулин — Каркасные дома

Содержание

Размеры и технические характеристики листа ондулина для крыши

Волнистый битумный лист Ондулин, он же Еврошифер – это бюджетный, удобный в монтаже и эстетичный кровельный материал, который не имеет аналогов в своем строительном сегменте. По сути, это запатентованная продукция французской компании ONDULINE, представительства которой имеются практически во всех мировых странах и известны под брендами Bituwell (Германия), Corrubit (Турция), Nuline (США), Aqualine (Бельгия) и т.д.

Стоит отметить, что вне зависимости от географического местоположения, продукция выпускается по единой технологии, хотя и с незначительными изменениями. Это означает, что потребитель неизменно получает качественный продукт, вне зависимости от фактического производителя.

Технические характеристики ондулина

Чтобы детально разобраться в вопросе, давайте рассмотрим основные характеристики ондулина, которые отличают материал от металочерепицы или листового железа. Итак, для еврокровли характерны такие особенности:

  • Материал устойчив к коррозии даже при продолжительном нахождении во влажной среде.

  • Полная звукоизоляция, что особенно заметно в регионах с большим количеством выпадаемых осадков.

  • Благодаря своей структуре, ондулин не способствует образованию конденсата, соответственно при монтаже можно сэкономить на пароизоляции.

  • При производстве используются только экологически безопасные компоненты.

Характеристика Единица измерения Величина
Прочность кПа >1800
кПа/м до 170
Разрушающая нагрузка кг с/кв.м 960
Модуль упругости
  Emax кг с/кв.м 8.160
  Emin 3.940
Теплопроводность
  35°C Ккал/мч°С 0.19
  40°C 0.20
  50°C 0.195
Воспламенение °C
от 230°C до 300°C
Класс пожаробезопасности  — KM5. Не рекомендован к применению в лечебных и детских учреждениях
Рабочий диапазон температур °C От -35 до +70
Химическая стойкость  — Высокая. Не реагирует на щелочи, кислоты и нефтепродукты
Шумоизоляция дБ 40
Морозостойкость циклы заморозки/оттаивания 25

Состав. Из чего сделан материал

В основу ондулина входит несколько компонентов.

  • Очищенная целлюлоза.

  • Нефтяной битум.

  • Эфирные смолы.

  • Модификаторы прочности.

  • Минеральные добавки.

  • Природные пигменты.

Технология производства подразумевает высокое давление на сырьё, что обеспечивает высокую прочность готовой продукции. Производится ондулин в несколько этапов. Выглядит это так:

  1. Целлюлоза очищается от любых примесей и загрязнений, смешивается с водой, модификаторами и красящими веществами. Эта субстанция называется пульпа.

  2. Пульпу подают на специальный конвейер, где она спрессовывается в листы заданной толщины, обретая волнообразную поверхность.

  3. Затем листы подвергаются двусторонней обработке битумом.

На завершающем этапе, готовая продукция штабелируется, упаковывается и снабжается этикетками с информацией о характеристиках и свойствах материала.

Плюсы и минусы битумного листа

В качестве кровельного материала, шифер ондулин может применяться в частной и многоэтажной жилой застройке, при возведении производственных и коммерческих зданий. Такая многофункциональность продукции, обусловлена рядом неоспоримых преимуществ. Например:

  • Удельно малый вес листов, что снижает нагрузку на несущие конструкции.

  • Возможность монтажа на поверхностях со сложной геометрией.

  • Устойчивость к любым внешним воздействиям.

  • Простой монтаж, не требующий использования технологически сложного оборудования.

  • Сравнительно низкая стоимость.

  • Широкая цветовая палитра.

  • Длительный срок эксплуатации вне зависимости от условий.

  • Высокая прочность.

  • Абсолютная водонепроницаемость.

Вполне естественно, что имеются у материала и некоторые недостатки. В частности:

  • Строительный материал горит и относится к классу пожаробезопасных материалов Г4. Стоит уточнить, что для деформации и возгоранию кровли из этого материала необходима температура выше 110 градусов Цельсия.

  • Шероховатая поверхность матовых видов. Этот нюанс препятствует естественному соскальзыванию снега с крыши, что увеличивает нагрузку на несущие конструкции здания. К глянцевым вариантам материала этот недостаток не относится.

  • Выгорание. При продолжительном воздействии прямых ультрафиолетовых лучей, ондулин теряет свой цвет.

  • Хрупкость. В условиях низких температур материал становится, более подвержен механическим повреждениям.

Удачный баланс за и против позволяет ондулину удерживать пальму первенства на рынке строительных материалов.

Размеры стандартного листа для крыши и других конструктивных элементов

Ключевой особенностью ондулина, является обязательная стандартизация типоразмеров. Поэтому вне зависимости от производителя, листы имеют одинаковый размер, что позволяет точно рассчитать количество материала даже неопытным строителям. Здесь применяются такие параметры:

Наименование характеристики Единицы измерения Типы листов Ширина х Длина
Размеры листа
м SMART 0,96×1,95
COMPACT 0,76×1
DIY 0,75×2
Толщины листа  мм SMART 3
COMPACT 2,6
Высота волны (профиля) мм 36-38
Шаг волны мм 95
Кол-во волн на листе SMART 10
COMPACT 8
 DIY 8

Площадь. При покупке, площадь листа ондулина составляет 1,9 м2. При этом стоит учитывать, что материал укладывается внахлёст, поэтому полезная площадь сокращается до значения 1,6 м2.

Размеры элементов кровли

Наименование Назначение Длина

изделия, мм

Полезная

длина, мм

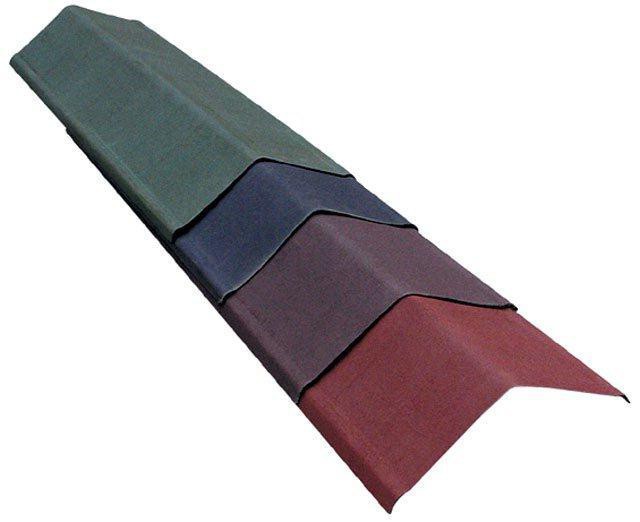

Конёк Оформление продольного стыка скатов в верхних участках 1000 850
Ендова Создание герметичности пересечения скатов в нижних участках
1000
850
Покрывающий фартук Оформление стыка ската со стеной 950 846
Щипец Отделка фронтонов и рёбер кровли 1100 950
Гвоздь диаметр 3мм для ондулина Для крепления листов и кровельных доборных элементов 70
Размеры саморезов, в т.ч. для крепежа кровли смотрите здесь >>>

Сколько весит один лист мягкой кровли

Если с типоразмером соблюдается обязательный стандарт, то фактический вес листа ондулина может различаться в зависимости от компании-производителя. Стоит уточнить, что расхождение веса не является браком. Здесь можно выделить следующие показатели массы:

Наименование  Единица измерения Тип листа Величина
Масса  кг SMART 6,3
COMPACT 3
 DIY 6
Вес 1м2 кг/ м2 SMART 3,36
COMPACT 3,95
 DIY 4

При расчётах, нужно учитывать, что для надёжной фиксации ондулина к обрешётке используется не менее

20 крепежных элементов, что прибавляет к весу каждого листа примерно 200 грамм. При большой площади кровли, эти, мизерные на первый взгляд, значения могут существенно увеличить нагрузку на несущие конструкции.

Доступные расцветки

С течением времени материал выгорает и теряет первоначальный цвет. Особенно этим грешит ондулин зеленой расцветки. Визуально цветовые изменения менее всего заметны на коричневом кровельном листе.

Срок службы материала

Вокруг этого важного аспекта при выборе кровельного материала и по сей день идут споры. Заявленный производителем срок эксплуатации составляет порядка 15 лет. Однако это минимальные значения, которые характерны для сложных условий эксплуатации: резкие температурные перепады, излишне жаркие или холодные климатические условия региона.

Существует мнение, что в центральной полосе России, где главенствуют средние температурные показатели, ондулин может прослужить до 50 лет, при условии, что не была нарушена технология монтажа. Однако, на практике этот факт на данный момент не подтвержден поскольку использование кровельного материала в наших широтах началось только в 1994 году.

Отличия размеров в зависимости от страны — производителя

Как уже упоминалось, производством мягкой кровли занимается французская компания ONDULINE. Однако производственные линии этой торговой марки находятся во многих мировых странах. Итак, чтобы выбрать самый качественный материал, преимущество можно отдавать продукции компаний:

  • ONDULINE. Для российского потребителя, представительство этой кампании работает на территории Нижнего Новгорода. Здесь применяются запатентованные французские технологии, поэтому для готовой продукции характерны такие особенности: принятые стандарты, 10 волн на каждом листе, толщина 3 мм, цветная поверхность и чёрный (пропитанный битумом) низ.

  • GUTTA. Цеха этой компании работают в Швейцарии, Германии, Италии. Производитель использует отличную технологию производства: сырьё окрашивается на начальном этапе, что обеспечивает стойкий цвет. Кроме этого, здесь не используется пульпа – волокна целлюлозы спрессовываются, затем обрабатываются полимерами и битумом. Для продукции этого производителя характерны такие изменения принятых стандартов: ширина – 0.87/0.95/1.05 м, толщина листа – 2.6 мм.

  • BITUWELL. Это немецкий бренд, который производит ондулин на основе прессованного картона. В результате получаются жёсткие листы, которые подходят только для регионов с умеренным климатом. Ширина готовой продукции – 0.93 м, толщина 2.8 мм. Многослойная структура материала не просматривается на срезах.

  • NULINE. Это американская торговая марка, занимающаяся производством матового и глянцевого ондулина. В качестве сырья используются твёрдые породы дерева, что обеспечивает повышенную жёсткость конструкции. Ширина готового листа составляет: 1.22 м, при толщине в 3.5 мм.

  • AQUALINE. Производственная линия находится в Бельгии. Особенностью готовой продукции является продольное расположение волокон целлюлозы, что повышает прочность листа на изгиб. Поверхность обработана акрилом, поэтому краска не выцветает даже при длительном воздействии солнечных лучей. Ширина готового листа – 0.92 м, толщина 2.4 мм.

Длина и количество волн на одном листе остаётся неизменным за исключением заокеанского производителя

Параметры кровельного материала Страна-производитель
Франция Польша Бельгия США
Длина, м 2 2 2 2
Ширина, м 0,95 0,95 0,92 1,22
Общая площадь листа  ондулина, м² 1,9 1,9 1,84 2,44
Полезная площадь листа ондулина, м² 1,6 1,6 1,54 2,11
Толщина листа, мм 3 3 2,4 3,5
Количество волн, шт 10 10 10 12
Ширина волны, мм 95 95 92 100
Высота волны, мм 36 36 32 35
Вес листа ондулина, кг 6 6 5,6 8,6
Гарантийный срок 15 15 10 15
Цвета, кол-во 5 5 6 12

Тонкости монтажа

Чтобы ондулин без проблем прослужил заявленный производителем срок, необходимо помнить о таких нюансах:

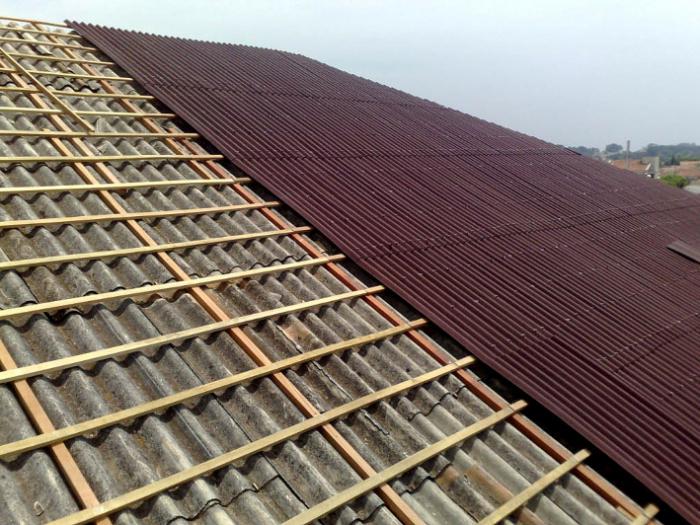

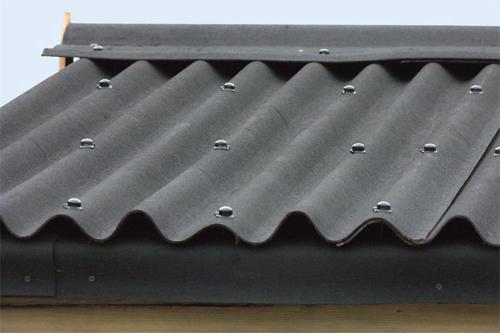

  • Ондулин укладывают только на обрешётку, равномерно фиксируя гвоздями по всей поверхности.

  • Работы проводят при умеренной температуре воздуха: жара и холод могут деформировать лист при укладке.

  • В процессе монтажа наступают только на волнообразные выступы.

  • Если на крышу выходит действующая труба дымохода, прилегающие листы нужно дополнительно изолировать от воздействия высоких температур.

Листы серии Смарт и DiY укладывают по правилам классического Ондулина:

Угол наклона

5 — 10 градусов

10 — 15 градусов

более 15 град.

Обрешетка

сплошная

шаг 45 см

шаг 61 см

Карнизный свес

не более 7 см

не более 7 см

не более 7 см

Торцевой нахлест

30 см

20 см

17 см

Торцевой нахлест Ондулин Смарт

12 см

12 см

12 см

Боковой нахлест

2 волны

1 волна

1 волна

Количество гвоздей: 20 шт./лист и 16 шт./лист соответственно.

Серия Компакт монтируется следующим образом:

Угол наклона

5 — 10 градусов

10 — 17 градусов

17 — 27 градусов

более 27 градусов

Обрешетка

сплошная

шаг 20 см

шаг 26,7 см

шаг 43 см

Карнизный свес

не более 7 см

не более 7 см

не более 7 см

не более 7 см

Торцевой нахлест

30 см

24 см

20 см

14 см

Боковой нахлест

2 волны

1 волна

1 волна

1 волна

Количество гвоздей для ондулина

15 шт./лист

15 шт./лист

14 шт./лист

13 шт./лист

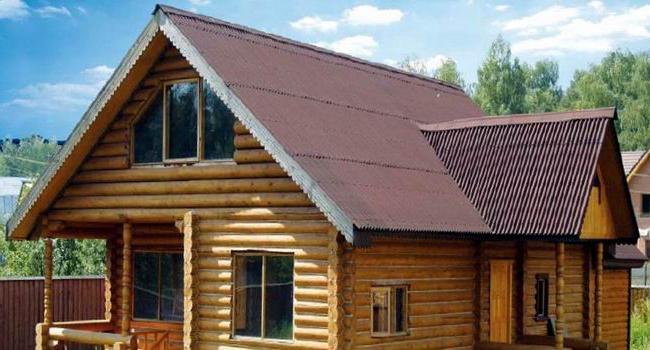

Фото. Ваша крыша может выглядеть так же







Распродажа (-53%):

Размер листа ондулина — вес и полезная площадь (фото, видео)

Ондулин, который продавцы и производители часто называют еврошифером, считается надежным материалом, используют для ремонта, реконструкции и полного перекрытия крыши. Все производители этого технологичного покрытия являются дистрибьюторами одноименной французской компании «Ондулин». Размеры целлюлозного листа необходимо знать, чтобы точно рассчитать, сколько материала нужно закупить. Точный расчет количества листов избавляет строителей от ситуаций, когда остается много неиспользуемых остатков или, наоборот, нехватки покрытия для крыши. В этой статье мы расскажем о стандартных размерах ондулина, а также расскажем, что такое полезная площадь листа.

Содержание статьи

Характеристика и производственный процесс

Ондулином называют продукт французской компании «Onduline», который выпускается на протяжении более 70 лет. В состав входят только безопасные для здоровья, экологически чистые компоненты, это отличает его от асбестоцементного шифера, аналогом которого он считается. Он производится из очищенной целлюлозы, пропитанной нефтяным битумом и эфирными смолами, природных пигментов, модификаторов. Производство ондулина происходит в несколько этапов:

  1. Сначала целлюлозу очищают от мусора и примесей, а затем добавляют в нее воду с красящим пигментом и модификаторами. Получившаяся влажная субстанция называется пульпой.
  2. Пульпа поступает на специальный конвейер, где она выдавливается слоем толщиной 3 мм, а затем в процессе высыхания, затвердевая, приобретает волнистую поверхность.
  3. Затем целлюлозную основу ондулина, площадь которой составляет 1,9 м2 с обеих сторон обрабатывают нефтяным битумом.
  4. Готовый материал штабелируются в пачки, упакованные в термоусадочную пленку, а затем прикрепляют этикетку с информацией о материале.
Лист ондулина

Лист ондулина

Схема укладки ондулина

Схема укладки ондулина

Обратите внимание! Несколько лет назад итальянские дизайнеры совместно с компанией «Onduline» разработали новый материал для крыши с таким же составом, который называется ондувилла. Ондувилла представляет собой гофрированные полосы шириной 40 см, длиной 103 см. Они укладываются на скате крыши внахлест, визуально имитируя керамическую черепицу.

Стандартные размеры

Достоинство этого материала в том, что размеры листов ондулина всегда стандартизированы. Если при приобретении кровельного покрытия вы заметили, что ширина или длина отличаются от описанных, перед вами скорее всего подделка, за качество которой никто не отвечает. Зная площадь одного листа ондулина, легко рассчитать, сколько листов понадобится для монтажа. Размеры этого материла для перекрытия крыши составляют:

  • Ширина листа ондулина составляет 950 мм. Это удобный формат для создания кровли маленькой или средней площади.
  • Длина листа ондулина составляет 2000 мм, что упрощает расчет необходимого для перекрытия материала.
  • Толщина материала однородная, составляет 3 мм, однако, в этом параметре допускаются небольшие погрешности, не считающиеся браком.
  • Волна профиля имеет высоту 36 мм.
  • Вес листа ондулина составляет 6 кг, а 1 квадратный метр покрытия ондувиллой весит 4 кг.
  • Площадь каждого листа материала составляет 1,9 квадратных метра.
  • Полезная площадь каждого листа составляет 1,6 квадратных метра с учетом вертикальных и горизонтальных нахлестов.
Стандартные размеры листа

Стандартные размеры листа

Технические характеристики материала

Технические характеристики материала

Важно! Зная площадь ската крыши, рассчитать, сколько потребуется материала для перекрытия не составляет труда. Для этого площадь ската нужно разделить на полезную площадь 1 листа ондулина. К полученному количеству добавляют 15% страхового запаса, а также отдельно приобретают коньковые элементы.

Преимущества материала

Изначально компания «Onduline» задумывала одноименный кровельный материал как средство для выполнения быстрого ремонта и устранения протечек для крыши из профнастила, шифера, черепицы. Однако, со временем строители оценили декоративный потенциал и эксплуатационные качества этого материала, они стали применять его в качестве самостоятельного кровельного покрытия. Использование ондулина имеет следующие преимущества:

  1. Легкий вес. Легкость – главное достоинство этого материала, которым не обладает никакое другое кровельное покрытия. За счет малого веса он может укладываться поверх старого шифера или профнастила без демонтажа конструкции.
  2. Длительный срок эксплуатации. Ондулин без изменения эксплуатационных свойств материала выдерживает до 100 циклов замораживания и разморозки, поэтому он имеет гарантированные срок эксплуатации не менее 25 лет. Хотя по отзывам строителей в реальных условиях он выдерживает не менее 50 лет.
  3. Высокая прочность. Благодаря волокнистому строению, ондулин обладает несущей способностью до 650 кг/м2. Он выдерживает снеговую нагрузку до 300 кг/м2.
  4. Водонепроницаемость, низкая впитывающая способность. Благодаря этим качествам ондулин не дает протечек, а также исключает появления влаги внутри стропильного каркаса.
  5. Высокая шумоподавляющая способность. Ондулин эффективно подавляет звуки, снижая шум во время дождя, града или порывистого ветра.
Достоинства материала

Достоинства материала

Свойства материала

Свойства материала

По отзывам опытных кровельщиков единственным недостатком ондулина является высокая горючесть этого кровельного материала. Без деформации он выдерживает температуру только до 110 градусов, поэтому он не рекомендован к использованию для перекрытия помещений с высокой вероятностью возгораний (бани, беседки с мангалами, дома с каминами или твердотопливными печами).

Видео-инструкция

плюсы и минусы, свойства и вес одного листа, подробно на фото и видео

Содержание статьи:

Изобретение ондулина специалистами французской компании относится к сороковым годам прошлого столетия. По мере увеличения спроса материал стал использоваться европейскими строителями, и два десятилетия назад появился на отечественном рынке. Ондулин, обладающий уникальными характеристиками, занимает лидирующую позицию среди лучших кровельных материалов.

Изготовление этого еврошифера выполняется по особым технологиям и с использованием в составе только высококачественных компонентов.

Основные свойства покрытия, достоинства и недостатки

Давайте разберемся, из чего сделан ондулин, какие компоненты содержит. В состав ондулинового листа входит целлюлоза, покрытая очищенным битумом и смолами, а также разные минеральные и пигментные вещества. За счет обработки под высоким давлением волокна становятся удивительно прочными и внешне эстетичными. вес ондулина

Широкий выбор цветовой гаммы разных видов ондулина способен удовлетворить требования даже самых придирчивых застройщиков. Минеральное происхождение красящих пигментов гарантирует безопасность использования материала.

Ниже раскрыты основные ондулин свойства, на которые обращают внимание при выборе кровельного покрытия:

  1. Возможность длительной эксплуатации. Ни один стройматериал не рассчитан на 50-ти летнее использование при гарантии от производителя в 15 лет, что характерно для еврошифера.
  2. Использование натуральных компонентов в производстве является залогом экологической чистоты ондулина — не наблюдается никакого негативного воздействия на людей и окружающую среду. Главным плюсом в данном случае является отсутствие асбеста в составе покрытия, но есть и ондулин недостатки, например, под действием высоких температур проявляется незначительный запах битума.
  3. Высокий уровень прочности. Покрытие выдерживает толстый слой снега, но в сильный мороз становится очень хрупким. Для устранения этого недостатка достаточно перед монтажом сделать обрешетку с более частым шагом, чем для обычного шифера.
  4. Соответствие требованиям пожарной безопасности и наличие соответствующего сертификата. Однако материал не является огнестойким и при 250-300 градусах сразу воспламеняется.

    Особого внимания ондулин требует при укладке кровли на зданиях социального назначения. Так, монтаж крыши детского сада, школы, магазина, клуба и других учреждений выполняется застройщиками с максимальным согласованием предъявляемых требований. При работе важно не только соблюдение противопожарной безопасности, но и разделение покрытия на несколько автономных сегментов, за счет которых при возгорании производится быстрая локализацию и ликвидация очага пожара.
    ондулин свойства
  5. Небольшой вес ондулина, точно также как и удобство его монтажа, позволяют легко перевозить и укладывать материал.
  6. Множество цветовых вариантов. Поскольку при изготовлении материала используются только натуральные компоненты, то и в состав краски для него входит аналогичное сырье. Помимо безупречной безопасности покрытие обладает еще и долговечностью. Если же подробно ознакомиться с его техническими характеристиками, то можно увидеть, что оно занимает высокую позицию в рейтинге стройматериалов. Достаточный выбор оттенков, представленных на фото, привлекает еще больше внимания застройщиков.
  7. Наличие повышенной влаго- и теплоизоляции, а также поглощения постороннего шума.

Ондулин имеет и несколько недостатков, однако они настолько незначительны, что никоим образом не отражаются на качестве материала и монтажа кровельного покрытия в целом.

Одним словом, зная все основные ондулин плюсы и минусы, как опытные застройщики, так и самостоятельные строители делают свой выбор в пользу ондулина. Что касается других материалов, то они имеют положительные стороны, но также не лишены и отрицательных свойств, которых гораздо больше, чем у еврошифера.

При работе с кровельным покрытием особое значение уделяется формату листов и их техническим характеристикам.

Краткая характеристика технических свойств ондулина

На сегодняшний день зарубежные компании регулярно пополняют ассортимент стройматериалов, среди которых достаточно сложно выбрать подходящий вариант. Предлагаем обратить внимание на ондулин описание, из которого можно будет сделать вывод об основных технических характеристиках и особенностях кровельного покрытия.

Изначально нужно разобраться со свойствами материала, для этого достаточно знать его состав.

Ондулин изготавливается из:

  • очищенного по особым технологиям битума;
  • минеральных наполнителей;
  • целлюлозы, которая является основой листа;
  • полимерной смолы для пропитки материала;
  • минеральных пигментов, окрашивающих ондулин.

Для того чтобы удостовериться в правдивости всей информации, которую предоставляет о еврошифере компания-производитель, достаточно попросить у него соответствующую документацию. В состав дешевых аналогов ондулина будет включен неполный перечень материалов, или, вероятнее всего, он будет совершенно другим.

ондулин плюсы и минусы Во избежание деформации кровельного полотна, возникающей из-за повышенной чувствительности материала к температурным изменениям, лучше соорудить обрешетку с минимальным шагом. В качестве примера можно привести размягчение битумного шифера под воздействием сильной жары, а при очень низких температурах материал становится хрупким, быстро ломается.


Если строительство ведется в регионе с умеренным климатом, то ондулин плоский может укладываться без особых проболеем. Зимой покрытие успешно выдерживает нагрузку метрового слоя снега и температуру до -25 градусов, полностью сохраняя свои первоначальные качества.

Для большинства европейских застройщиков ондулин со всеми его отличными свойствами сразу стал оптимальным вариантом по соотношению – цена-качество. Уже к 50-ым годам XX века практически все домовладельцы европейских стран смогли на практике оценить его возможности.

Особенности укладки ондулиновой кровли

Как такового отличия монтажа листов еврошифера от кровли из традиционных асбестоцементных материалов не наблюдается. Отметим, что благодаря наличию волнистой поверхности обеспечивается шумопоглощение, а также хорошая теплоизоляция подкровельного пространства на протяжении не одного десятилетия.

Для крепления покрытия к стропильной системе достаточно вооружиться дрелью и нужным количеством гвоздей, могут быть использованы и саморезы. Процедура стандартная: просверливаем отверстия и вкручиваем саморезы.

Как уложить кровлю из ондулина, смотрите на видео:


Если строительство ведется в регионе с умеренным климатом, то ондулин плоский может укладываться без особых проболеем. Зимой покрытие успешно выдерживает нагрузку метрового слоя снега и температуру до -25 градусов, полностью сохраняя свои первоначальные качества.

Для большинства европейских застройщиков ондулин со всеми его отличными свойствами сразу стал оптимальным вариантом по соотношению – цена-качество. Уже к 50-ым годам XX века практически все домовладельцы европейских стран смогли на практике оценить его возможности.

Особенности укладки ондулиновой кровли

Как такового отличия монтажа листов еврошифера от кровли из традиционных асбестоцементных материалов не наблюдается. Отметим, что благодаря наличию волнистой поверхности обеспечивается шумопоглощение, а также хорошая теплоизоляция подкровельного пространства на протяжении не одного десятилетия.

Для крепления покрытия к стропильной системе достаточно вооружиться дрелью и нужным количеством гвоздей, могут быть использованы и саморезы. Процедура стандартная: просверливаем отверстия и вкручиваем саморезы.

Как уложить кровлю из ондулина, смотрите на видео:

Помните, что на гвоздях или шурупах должны быть специальные уплотнители для защиты от проникновения воды под слой покрытия.

Стоимость ондулина немного выше дешевых аналогов, однако, в итоге получится кровельное покрытие с презентабельным внешним видом и отличными качественными характеристиками.



размеры, вес листа и срок службы ондулина.

Ондулин впервые появился на строительном рынке в первой половине 20 века. Этот материал является более совершенным и удобным аналогом шифера.

 Ондулин изготавливают из высококачественных компонентов, наделяющих его многими достоинствами. Расскажем об основных характеристиках такого материала, как ондулин.

Размеры листа ондулина

Ондулин изготавливается и поступает в продажу в виде листов, толщина которых составляет примерно 3 мм, а параметры ширины и длины составляют 95*200 см. Лист имеет гофрированную поверхность, высота волн составляет 36 мм.

При монтаже листы ондулина укладываются внахлёст, поэтому полезная площадь материала сокращается до 1.6 м. Этот факт следует учитывать при выполнении расчётных работ, направленных на вычисление количества необходимого материала.

Каждый лист ондулина создаётся путём прессования целлюлозного волокна с последующим покрытием готовых листов битумным составом. Последним слоем на листы ондулина наносятся минеральные компоненты и отверждающие смолы.

От правильности проведения технологии создания ондулина будут зависеть их технические характеристики:

  • Защитные качества;
  • Продолжительность срока эксплуатации;
  • Привлекательный внешний вид.

Большинство производителей ондулиновых листов придерживаются стандартных параметров, а допустимая погрешность размеров составляет от 2 до 5 мм. Площадь одного ондулинового листа составляет примерно 1.92 кв.м.

При расчёте количества необходимого для покрытия кровли материала обязательно нужно учесть полезную площадь ондулина и количество нахлёстов и перекрытий.

Вес листа ондулина

Ондулин изготавливается из лёгких материалов, что обеспечивает ему лёгкий вес. Один лист весит около 6 кг. Основу ондулина составляют такие компоненты:

  • Целлюлозные волокна;
  • Очищенный битум;
  • Смоляная полимерная пропитка;
  • Природные пигменты, изготовленные на основе минеральных безвредных компонентов;
  • Минеральный наполнитель.

Целлюлозная основа ондулиновых листов пропитывается полимерными и битумными составами под большим давлением, благодаря этому готовое изделие обладает большим запасом прочности.

Добавление разнообразных минеральных красителей позволяет получить разные оттенки листов ондулина.

Небольшой вес ондулина существенно облегчает его монтаж. Для укладки листов не нужно привлекать дополнительную дорогостоящую строительную технику, а, следовательно, не потребуются дополнительные денежные траты.

Кроме того, транспортировка листов ондулина к месту строительства также осуществляется без проблем.

Срок службы ондулина

Популярность такого кровельного материала как ондулин с каждым годом всё возрастает. Причин тому несколько. Этот материал обладает прекрасными техническими характеристиками, лёгок в монтаже, универсален.

К тому же у ондулина – очень большой срок службы. Производители, которые занимаются изготовлением ондулина долгое время, предоставляют покупателям гарантии на материал до 15 лет. На самом же деле срок службы ондулина намного больше.

Если листы были уложены правильно и эксплуатация кровли осуществляется в соответствии с рекомендациями, то ондулиновое покрытие может прослужить хозяевам дома 20 и даже 30 лет без ремонта.

Длительность срока службы ондулина обуславливается высокой устойчивостью материала к температурным перепадам. Это особенно важно в межсезонье, когда температура окружающего воздуха меняется достаточно часто и резко.

Ондулин не восприимчив к сильным морозам или палящим солнечным лучам. Под воздействием таких неблагоприятных факторов материал не растрескивается и не расплавляется.

Смотрите также:

Полезную информацию о том, как крыть крышу ондулином – тонкости монтажа

Информацию о том, как красить крышу ондулином, смотрите тут http://urokremonta.ru/ondulin/kak-pokryit-kryishu-ondulinom.html

Полезные советы по монтажу кровли из ондулина, смотрите здесь

Ещё одно важное преимущество ондулина – способность выдерживать большие нагрузки. Однако здесь есть один нюанс. Материал сможет выдержать нагрузку, создаваемую, к примеру, большим количеством снега, только при правильном обустройстве обрешётки (именно этот элемент отвечает за правильное распределение нагрузок).

А также смотрите видео о том что выбрать ондулин или профнастил, преимущества и недостатки:

Твитнуть

Как использование ондулина влияет на размеры и вес стропильной системы

В процессе эксплуатации крыша испытывает давление ветра, веса снежного покрова  и кровельных материалов. Все эти силы влияют на размеры стропильной системы и учитываются при проектировании. Величины снежных и ветровых нагрузок зависят от региона, в котором ведется строительство, и принимаются в соответствии с рекомендациями СНиП 2.01.07-85 «Нагрузки и воздействия». Вес кровли зависит от типа выбранного кровельного материала.

Как кровельные материалы влияют на размеры стропильной системы?

Размеры стропильной системы зависят от угла наклона стропил и действующих на крышу нагрузок. Угол наклона и сечение стропил выбираются с учетом максимальных действующих нагрузок для данного региона и прочности кровельного покрытия.

Например, чтобы уменьшить снеговую нагрузку, в районах с большим количеством осадков рекомендуется возводить крыши с большими углами наклона . При этом, с увеличением угла уклона резко возрастает количество расходуемых материалов. Если сравнить с плоской крышей, то при  уклоне 45 градусов материалов требуется на 50% больше. При увеличении угла уклона до 60 градусов потребность в материалах увеличивается вдвое.

Кровля Ондулин обладает высокой прочностью, что позволяет уменьшить угол наклона крыши и, соответственно, значительно сократить потребность в пиломатериалах.

Благодаря небольшому весу ондулина суммарная нагрузка на стропильную систему снижается, что в свою очередь позволяет уменьшить сечение несущих элементов конструкции.

Как кровельные материалы влияют на нагрузку, создаваемую стропильной системой?

Вес конструкций крыши является суммой весов стропильной системы, кровельного пирога, обрешетки и кровельного покрытия. В свою очередь размеры, а значит и вес элементов конструкции, зависят от веса и прочности кровельного покрытия.

Сила, с которой давит стропильная система на основание крыши — мауэрлат — равна сумме внешних нагрузок и веса самой стропильной системы.

Чтобы выяснить, какое влияние оказывают кровельные материалы на вес стропильной системы, обратимся к расчетам, выполненным для реального дома в средней полосе России. В качестве кровельных материалов для проектируемой крыши были взяты ондулин и цементно-песчаная черепица:

Расчет нагрузки, создаваемой стропильной системой

Нагрузка

Цементно-песчаная черепица

Ондулин

Снеговая нагрузка, кг/кв.м

190

190

Ветровая нагрузка, кг/кв.м

25

25

Вес кровельных материалов, кг/кв.м

50

3

Вес обрешетки, кг/кв.м

20

3

Вес стропильной системы, кг/кв.м

20

20

Всего:

305

241



Полученные результаты показывают, что при использовании ондулина давление на основание крыши уменьшается на 26%.

Необходимо отметить, что расчет самой стропильной системы выполнялся только для цементно-песчаной черепицы. Использование более легкого и прочного ондулина позволяет уменьшить длину и сечение стропил, а значит дополнительно снизить нагрузку, оказываемую на основание крыши.





размер листа, свойства материала и область применения

Сегодня одним из самых популярных кровельных материалов является ондулин. Размер листа, стойкость к нагрузкам и небольшой вес делают работу с ним удобной.

Ондулин представляет собой волнистые полотна, изготовленные из спрессованной целлюлозы, которая пропитана битумом. Строители еще называют этот материал еврошифером. Его цвет зависит от разновидности битума. Для улучшения характеристик материала сверху он дополнительно обрабатывается термомаслами и минеральными веществами, в комплексе они обеспечивают защиту от влаги.

Свойства ондулина

ондулин размер листа

1. Материал устойчив к неблагоприятным воздействиям окружающей среды. Производители уверяют, что кровля из него будет служить не меньше 50 лет.

2. Лист ондулина имеет вес всего 6 кг, это облегчает работу с ним и подъем на высоту.

3. Кровля из этого материала обладает прекрасными тепло- и звукоизоляционными свойствами.

4. Ондулин имеет привлекательный внешний вид. Разнообразие цветов дает возможность подобрать подходящий оттенок, гармонирующий с участком.

5. Гибкие изогнутые листы не подвергаются поражениям грибками, бактериями и другими микроорганизмами.

6. Ондулин не впитывает влагу, а полностью отторгает ее.

Область применения ондулина

Чаще всего ондулин, размер листа которого позволяет точно составить смету расходов, используется в частном строительстве. Его можно встретить на крышах как небольших коттеджей, так и двухэтажных домов.

В последнее время ондулин встречается на многоэтажных жилых зданиях, школах и поликлиниках. Строители выбирают такой вид кровельного материала из-за простоты монтажа.

ондулин смарт размер листа

На крышах небольших торговых павильонов и магазинов также можно видеть ондулин. Выбор кровельного материала в этом случае объясняется возможностью укладки его поверх старого шифера. Такой способ обновления крыши можно выполнять без закрытия магазина.

Стандартные размеры и вес листа ондулина

Удобство применения ондулина заключается в стандартизации размеров листов материала. Это позволяет точно рассчитать его расход.

На изогнутых и криволинейных крышах лучше всего использовать ондулин. Размеры листа, полезная площадь которого всегда меньше габаритной, составляют 950 х 2000 мм. Допуск по ширине составляет ±5 мм, по длине — +10 мм. Толщина листа — 3,0 мм. Высота волны — 36 мм. Вес стандартного листа — 6,0 кг.

О том, какой размер листа ондулина останется полезным, если положить его внахлест с соседними элементами кровли, нужно рассказать дополнительно. Двускатная крыша с небольшим углом наклона подразумевает укладку кровли с перекрытием по длине и ширине. Размеры полезной площади листа в этом случае составляют примерно 864 х 1900 мм.

Стоит учитывать, что при монтаже кровли со сложными изгибами расход материала может значительно увеличиваться. Стандартный размер листа ондулина в этом случае делится продольно на 2-3 части. На стыке каждого элемента производится нахлест.

ондулин размеры листа полезная площадь

В смету расходов на обустройство кровли нужно включать не только стоимость материалов и работы монтажников, но и доборные элементы. Например, коньки, желоба для дождевых стоков и прочие дополнения.

Стандартные размеры и вес листа ондулина «Смарт»

Рынок кровельных материалов постоянно пополняется новинками. Это касается и ондулина. На смену ему постепенно приходит новое поколение кровли Smart.

Усовершенствованный ондулин отличается от предшественника наличием разметки на листе. Выдавленные полосы помогают точнее выполнять монтаж. Ондулин «Смарт», размер листа которого стал немного другим, позволяет снизить величину нахлеста примерно на 50 мм (от 170 до 120 мм). Такая мера облегчает монтаж.

стандартный размер листа ондулина

Специально разработанная система Smart Lock немного изменила размеры листов до 950 х 1950 мм вместо 850 х 2000 мм. Полезная площадь при этом увеличилась. Вес усовершенствованного листа материала составляет уже 6,3 кг вместо 6,0 кг.

Отзывы владельцев домов с кровлей из ондулина

Некоторые хозяева частных домов через несколько лет после монтажа кровли начинают жаловаться на то, что крыша проваливается под ногами при ходьбе и размокает со временем от дождей. При более детальном осмотре оказывается, что вместо долговечного ондулина заказчикам продали обычный прессованный картон, покрытый краской подходящего цвета. Так поступают недобросовестные производители, желающие реализовать больше материалов. Как правило, к оригинальному ондулину таких претензий не возникает.

Для предупреждения преждевременной потери кровлей свойств следует передвигаться по ней только при помощи специальных лесенок. На такой крыше точно не стоит загорать или устраивать сад.

какой размер листа ондулина

Также еще во время монтажа нужно позаботиться о качественной изоляции дымоходов. Такая мера поможет предупредить возникновение возгорания кровли.

Особенности обслуживания крыши из ондулина

Качественный кровельный материал не требует специального постоянного ухода. Для профилактики порчи имущества желательно очищать крышу от снега и загрязнений. Ондулин, размер листа которого меняется в зависимости от системы крепления, в некоторых случаях подвержен выцветанию. С этим поможет справиться покрытие крыши специальной краской.

Таким образом, ондулин, размер листа которого стандартизирован, сегодня является одним из самых современных и распространенных кровельных материалов. Система крепления «Смарт» помогает облегчить его монтаж. В дальнейшем популярность ондулина будет только расти.

Расчет ондулина на крышу — сколько весит лист материала, какая его полезная площадь, смотрите на фото и видео

Ондулин — расчет количества не может производиться без наличия соответствующих параметров. Например, сначала необходимо узнать площадь листа ондулина. Она высчитывается по очень простой формуле: ширина умножается на длину. Для стандартного листа площадь будет равна 0,95 м х 2,0 м = 1,9 квадратных метров.

Для этого понадобится знание геометрии и соблюдение определённой последовательности действий:

  1. Поверхность крыши разбейте на геометрические объекты, такие как: трапеция, треугольник, прямоугольник и т.д.
  2. Рассчитайте площадь каждого элемента по соответствующим формулам.
  3. Учитывайте то, что крыша имеет определённый наклон относительно поверхности земли.
  4. Просуммируйте все полученные результаты, и вы найдёте площадь крыши дома.
как расчитать ондулин на крышу

Выше был описан один из довольно трудоёмких способов расчёта площади. Есть и более простые варианты.

К примеру, если проекция крыши представлена прямоугольником, то последовательность действий будет намного проще. Сначала необходимо высчитать площадь прямоугольника, а затем умножить полученный результат на косинус угла наклона крыши.


На заметку:

  1. Ондулин – полезная площадь может составлять 1,3;1,5;1,6 кв.м. в зависимости от наклона крыши.
  2. Расчёт площади крыши из ондулина производится только по карнизным свесам, а не по чему-либо другому.

Расчёт материала для обычной крыши

Здесь необходимо учитывать следующие моменты:

  1. Размер листа ондулина. Напомним, ширина стандартного десятиволнового листа – 0,95 м, а длина – 2 м.
  2. Размер напусков. В зависимости от угла наклона изменяется и величина напусков. При уклоне крыши в 10 градусов напуски по сплошной обрешетке делаются до 30 см каждый. Для наклона крыши в 15 градусов и более напуск составляет 15-20 см.
  3. Размер боковых нахлёстов. Здесь их величина тоже зависит от наклона кровли. Если угол наклона 10 градусов, то делаем нахлёст продолжительностью в две волны, если угол нахлёста 15 градусов и больше – нахлёст составит одну волну.
ондулин толщина листа

Но помните, что в любых расчётах нужно вычитать площадь нахлёстов, иначе не избежать несоответствия. Например, стандартная полезная площадь одного листа – 1,92 кв.м. Нахлёст может забрать до 30 см с каждой стороны. То есть, новые данные будут приблизительно такими: длина – 1,85 м, ширина – 0,86 м, полезная площадь – 1,6 кв.м. Это приведёт к новому, большему количеству листов ондулина, которые нужно приобрести.

Для расчётов можно также использовать специальные компьютерные программы, ими пользуются даже профессионалы. И очень важно заказывать материалы с запасом на 15%-20%, так как любые расчеты ондулина на крышу могут быть неточны, да и никто не застрахован от ошибок в процессе работы.

Инструкция по монтажу

Напомним основные шаги:

  1. Сначала необходимо провести монтаж обрешётки. Работу начинайте с подветренной стороны. На расстояние между брусками влияет угол наклона. При наклоне в 20 градусов расстояние составит 0,6-0,8 м. На протяжении всей крыши оно должно быть неизменным. Если же расстояние больше указанного, то есть смысл заняться монтажом дополнительных реек.
  2. Первый ряд начинает укладываться с правого нижнего угла. Укладка второго ряда начинается с половины листа, чтобы на месте стыка не оказалось одновременно 4 листа.
    расчет ондулина на крышу
  3. Крепятся листы по горизонтали специальными гвоздями для ондулина. На один лист приходится использовать 20 гвоздей: 10 в нижнем ряду и по 5 в среднем и верхнем, причём в последние два ряда гвозди забиваются «зигзагом».
  4. Не забывайте выполнять нахлёст. Причём как по вертикали, так и по горизонтали.
  5. После монтажа ондулина монтируем коньковые элементы по краю крыши. Монтируются они внахлёст по гребню листа. Для двускатных крыш пользуйтесь угловыми коньковыми элементами.
  6. Чтобы провести монтаж ондулина на ендове, монтируйте дополнительную обрешётку.

Монтаж кровли из ондулина, детальная видео инструкция:

Как минимум, вам понадобятся следующие комплектующие:

  • коньковые элементы;
  • специальные и обычные гвозди;
  • вентиляционная труба;
  • заполнитель карниза;
  • щипцовый элемент;
  • самоклеящаяся лента для герметизации
В целом расчёт количества листов ондулина для кровельных работ не должен вызвать каких-то затруднений. Но если вы сомневаетесь в своих силах, лучше воспользоваться услугами профессионалов.  Читайте также: «Размер листа шифера».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
