Монтаж различных видов электропроводок

Монтаж наружных электропроводок

Под наружными понимают электропроводки, которые проложены по наружным стенам зданий, между ними на опорах (не более четырех пролетов длиной до 25 м каждый) и т. п.

Наружная проводка может быть открытой и скрытой. Наружная электропроводка должна быть недоступной для случайного прикосновения к ней или ограждена. Незащищенные изолированные провода наружной электропроводки относительно прикосновения к ним следует рассматривать как неизолированные (голые).

Внутридворовые сети следует выполнять изолированными проводами, при этом расстояние от них до земли должно быть не менее 2,75 м.

Незащищенные изолированные провода наружной электропроводки надо располагать или ограждать так, чтобы их не могли касаться люди и животные. Провода, проложенные открыто по стенам, должны находиться на расстоянии не менее:

при горизонтальной прокладке:

над крыльцом ……………………………..2,5 м над окном …………………………………0,5 м

под окном (от подоконника) …………….1,0 м при вертикальной прокладке:

до окна …………………………………..0,75 м от земли …………………………………2,75 м

На защищенные провода и кабели эти ограничения не распространяются.

При выполнении наружной электропроводки на опорах около здания расстояние от проводов до окна должно быть не менее 1,5 м при максимальном отклонении проводов. В случаях, если нельзя выдержать вышеуказанные безопасные расстояния, провода необходимо надежно ограждать от прикосновения.

Над проезжей частью провода должны подвешиваться на высоте не менее 6 м от поверхности земли (дороги), а над непроезжей, пешеходными дорожками – не менее 3,5 м.

Расстояние между проводами должно быть: при пролете до 6 м – не менее 0,1 м; при пролете более 6 м – не менее 0,15 м.

Изолированные провода по стенам дома прокладываются на изоляторах или в трубах, а под навесами, где исключается попадание на них дождя или снега, – на роликах типа PC, специально предназначенных для этих целей. Высота подвеса проводов должна быть не менее 2,75 м от земли. Расстояние между точками крепления проводов к изоляторам, установленным на стенах, не должно превышать 2 м.

Прокладка проводов и кабелей наружной электропроводки в трубах и гибких металлических рукавах должна выполняться согласно требованиям, изложенным в разделе «Монтаж электропроводки в трубах» (обратим внимание!) во всех случаях – с уплотнением. Прокладка проводов в стальных трубах в земле вне здания не допускается.

Для предупреждения повреждения проводов при сбрасывании снега с крыши дома провода лучше размещать не в горизонтальной, а в вертикальной плоскости, один над другим. При этом расстояние от проводов до выступающей части здания должно быть не менее 0,2 м.

Пересечение проводов с водосточными трубами и другими препятствиями выполняется в стальной трубе или скрыто в борозде в стене. На концах прохода (обхода) с двух сторон

устанавливают фарфоровые воронки раструбом вниз и заливают изоляционной мастикой. При устройстве наружной электропроводки на территории садового участка особое

внимание необходимо обращать на исключение возможности соприкосновения проводов с кронами деревьев.

Не разрешается прокладывать наружную электропроводку по крышам домиков.

Монтаж открытых электропроводок

При производстве открытой прокладки проводов и кабелей по стенам, перегородкам и потолкам по эстетическим соображениям следует придерживаться архитектурных линий помещений – карнизов, линий художественной обработки, выступающих углов и т. п.

Так, в помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше обоев. Трассы проводов при скрытой прокладке должны легко определяться при эксплуатации проводок.

Для того чтобы исключить вероятность случайного повреждения проводки при производстве работ по установке настенных светильников, часов, бра и т. д., выбор трассы скрытой прокладки проводов должен производиться по следующим правилам:

1)горизонтальная прокладка по стенам должна осуществляться параллельно линиям пересечения стен с потолком на расстоянии 100-200 мм от карниза или балки. Магистрали штепсельных розеток рекомендуется прокладывать по горизонтальной линии, соединяющей штепсельные розетки;

2)спуски и подъемы к выключателям, штепсельным розеткам и светильникам выполняются вертикально на расстоянии до 100 мм параллельно линиям дверных и оконных проемов или углов помещения;

3)скрытую прокладку проводов по перекрытиям (в штукатурке, щелях и пустотах плит или под плитой перекрытия) следует выполнять по кратчайшему расстоянию между наиболее удобным местом перехода на потолок от ответвительной коробки к светильникам. Разметку трасс скрытых проводок, углубленных в борозды стен и потолков, можно производить по кратчайшему направлению от вводов к электрооборудованию и светильникам.

В помещениях без повышенной опасности высота подвеса арматуры должна быть не менее 2 м от пола до патрона. Если потолки низкие и это требование выполнить нельзя, применяют светильники, в которых доступ к лампам закрыт.

Прокладывать по несгораемым и трудносгораемым основаниям (штукатурка, кирпич, бетон) разрешается плоские провода в светостойкой изоляции (АППВ, АППР), защищенные провода в металлической оболочке (АПРФ) и кабели АНРГ, АВРГ, АВВГ, АПВГ.

Непосредственно по сгораемым основаниям (дерево, древесностружечная плита, оргалит) можно прокладывать только провода АППР, АПРФ и кабели с оболочкой из трудносгораемых материалов – АНРГ, АВРГ, АВВГ. Другие провода и кабели необходимо прокладывать по разделительному слою из негорючего изоляционного материала – по полосе из листового асбеста толщиной не менее 3 мм или по слою штукатурки толщиной не менее 10 мм. Разделительный слой должен выступать из-под провода не менее чем на 10 мм

скаждой стороны.

Вдоль линии карнизов и потолка провода прокладывают на расстоянии 100?150 мм от них, крепят через равные промежутки на расстоянии до 400 мм друг от друга металлическими полосками или гвоздями. Под металлические полоски для защиты изоляции проводов подкладывают прокладки из электроизоляционного картона, которые должны выступать на 2 мм с обеих сторон полоски. Металлические полоски изгибают в виде скобок и прибивают гвоздями либо закрепляют в замок. Во влажных и сырых помещениях под шляпки гвоздей подкладывают шайбы из фибры, полиэтилена или

поливинилхлорида.

Рис. 35. Способы закрепления проводов и кабелей:

а– стальной скобой; б – пластмассовой скобой; в – пластмассовой полоской с пряжкой; г

– пластмассовой зубчатой полосой

При параллельном расположении проводов расстояние между ними должно быть 3? 5 мм. В местах пересечения проводов на нижний провод накладывают 2?3 слоя поливинилхлоридной изоляции. На повороте трассы провода в одной плоскости по одной стене соединительную пленку в месте изгиба вырезают на длине 60 мм, а внутреннюю жилу отгибают к центру угла. При повороте трассы на другую стену или при переходе с потолка на стену изгиб провода выполняют без разрезания пленки, а радиус изгиба берут не менее

20 мм.

Для того чтобы присоединить жилы проводов к винтовым или клиновым зажимам аппаратов и электроустановок, с концов проводов снимают изоляцию. В распределительных коробках провода соединяют сваркой, пайкой, опрессовкой или винтовыми зажимами.

В пожароопасных и взрывоопасных, особо сырых помещениях, а также на чердаках монтируют электропроводки в стальных трубах, на концах которых накатана резьба. Нулевой провод прокладывают в трубе вместе с фазными.

Пакет из нескольких труб крепят с помощью специальных опорных конструкций и кронштейнов; одиночные трубы к поверхностям строительных конструкций крепят скобами, накладками или хомутами.

Для того чтобы внутри труб не накапливалась влага от конденсации паров, трубные трассы монтируют с некоторым уклоном в сторону протяжных шкафов и коробок.

Длина трассы между протяжными коробками зависит от числа изгибов и должна составлять: при одном изгибе – до 50 м, при двух – до 40 м, при трех и более – до 20 м. Радиусы изгиба для открытой прокладки должны быть не менее 6 диаметров, при скрытой – не более 10 диаметров. Стандартные размеры радиусов изгиба для поворота трассы на углы

90°, 105°, 120°, 135°, 150° составляют соответственно 160, 200, 250, 400, 800 мм.

С целью защиты электропроводки от воздействия агрессивной среды, огня или взрыва трубопровод должен иметь герметичные соединения всех звеньев. Расстояния между точками крепления – скобами, накладками, закрепами – зависят от диаметра труб и составляют: для малых диаметров – 2,5 м, для диаметров 50 мм и более – 4 м. К аппаратам трубопроводы крепят сваркой, резьбовыми соединениями или специальными гайками. Сварочные работы на прокладке труб выполняют до затягивания в них проводов.

Выключатели освещения устанавливают:

♦ в доступных местах на стене у дверей со стороны ручки, чтобы они не закрывались

дверью при ее открывании;

♦с левой стороны на расстоянии 100 мм от дверного проема;

♦для помещений с сырыми и особо сырыми условиями (туалетов, ванн и др.) – в смежных помещениях с лучшими условиями среды;

♦на чердаках, в кладовых, подвальных и других помещениях – перед входом в них;

♦на высоте 1,5?1,8 м от пола помещения.

Установку штепсельных розеток намечают в местах, удобных для пользования, и в зависимости от оформления интерьера. Они должны находиться на расстоянии не менее 0,5 м от заземленной арматуры (трубопроводов отопления, воды, газа и т. п.). В кухнях это расстояние не нормируется.

Требования к установке штепсельных розеток:

1)высота установки в комнатах и кухнях не нормируется;

2)не нормируется высота установки штепсельных розеток с заземляющим контактом, предназначенных для присоединения кондиционеров и электроаппаратов, требующих заземления;

3)розетки надплинтусного типа устанавливаются на высоте 0,3 м от пола;

4)штепсельные розетки следует устанавливать на ток 6 А из расчета: в жилых комнатах

–одна на каждые полные и неполные 10 м2 жилой площади, в кухнях – две вне зависимости от площади помещения.

Открытая прокладка незащищенных изолированных проводов на роликах и изоляторах допускается на высоте не менее 2 м. Высота открытой трассы защищенных проводов, кабелей и проводов, прокладываемых в трубах, металлических рукавах, а также спусков к выключателям, розеткам и светильникам, которые устанавливаются на стене, не нормируется.

Открытая электропроводка внутри помещений в местах, где возможны ее механические повреждения, должна быть дополнительно защищена.

При параллельной прокладке двух и более плоских проводов при открытой или скрытой проводке они должны быть уложены по стене (перекрытию) плашмя рядом друг с другом с промежутком 3-5 мм.

Выключатели освещения кухонь, ванных комнат, туалетов и т. п. размещают вне этих помещений, а светильники – на стене, смежной с коридором. Как правило, в туалетах и ванных комнатах должна применяться скрытая электропроводка, провода следует прокладывать в поливинилхлоридных или других изоляционных трубках.

Не допускается применение защищенных проводов в металлической оболочке и прокладка их в стальных трубах.

Собственно монтажные работы начинают с разметки мест установки квартирного щитка с электросчетчиком, штепсельных розеток, светильников и выключателей, так как местоположение этих элементов определяет начало и направление трасс. После этого размечают места установки ответвительных коробок, обхода препятствий, пробивки отверстий, проходов через стены, перегородок и перекрытий, пересечений проводов и кабелей между собой и с различными трубопроводами и т. п.

Для крепления провода к поверхности стены или потолка используют отрезки стальной ленты размерами 0,5х10х80 мм или такие же полоски из луженой жести.

К деревянным поверхностям полоски прибивают гвоздями.

Если стена выполнена из кирпича или бетона, то полоски крепят шурупами, вворачивая

их в распорные дюбели из полиэтилена, заложенные в гнезда глубиной около 40 мм, для выполнения которых требуется сверло или пробойник с твердосплавным наконечником.

Деревянные пробки для закрепления шурупов в кирпичных и бетонных стенах использовать не рекомендуется, так как они, то разбухая, то усыхая в условиях переменной влажности, уменьшаются в размерах и перестают держаться в стене.

Вместо распорного дюбеля можно воспользоваться изоляционной трубкой из полихлорвинила. Ее разрезают вдоль по образующей и получившуюся ленту сворачивают в тугой рулончик такого диаметра, чтобы он максимально плотно вошел в гнездо. При вворачивании шурупа рулончик увеличится в диаметре и будет надежно закреплен в гнезде вместе с шурупом.

Шуруп в гнезде можно закрепить и алебастром, предварительно навернув на его нарезку проволоку в виде спирали. Проволока после отвердения алебастра образует в толще стены оформленную металлом резьбу, позволяющую вворачивать и выворачивать шуруп многократно.

В гнездах диаметром 10-12 мм и глубиной около 40 мм сложенные пополам металлические полоски размером 0,5х10х150 мм можно закрепить алебастром.

Полоски располагают на расстоянии 400 мм друг от друга по линии прокладки провода. Ближайшие к выключателю, розетке или ответвительной коробке полоски должны находиться на расстоянии 50 мм от них.

На каждую полоску укладывают прямоугольник 15х40 мм из электрокартона – прессшпана, а поверх него – провод. Прокладка из картона предохраняет изоляцию провода от возможного повреждения краем полоски. Укрыв провод прокладкой и обхватив его полоской, ее концы соединяют «в замок» или скрепляют плоской стальной пряжкой.

Плоские провода в помещениях без повышенной опасности поражения электрическим током допускается крепить к деревянным стенам и потолкам гвоздями 1,4х20 мм с диаметром шляпки не более 3 мм. Гвозди забивают через каждые 200-300 мм строго в середину разделительной полосы провода при помощи молотка массой до 0,2 кг и оправки, исключающей повреждение изоляции жил при забивании гвоздей. В неотапливаемых влажных помещениях под шляпки необходимо подложить шайбы из фибры, полиэтилена, эбонита или резины толщиной 1,5?1 мм.

При открытой прокладке проводов розетки и выключатели устанавливают на круглые или прямоугольные подрозетники из дерева, древесностружечной плиты или пластмассы, закрепленные на стене шурупами.

Перед прокладкой провод необходимо разгладить, протянув его через зажатую в руке тряпку.

У выключателей, розеток, в ответвительных коробках оставляют запас провода около 100 мм для выполнения соединений, ответвлений и подключений к зажимам аппаратуры.

Перед подключением плоского провода к розетке, выключателю или другому аппарату из его конца следует вырезать раздельную полосу на длине 20 мм, а затем освободить концы разделенных жил от изоляции и оформить их «кольцом» или «штырем» для выполнения подключения.

При изменении направления линии прокладки плоский провод изгибают с поворотом его «на ребро» или с вырезанием разделительной полосы между жилами и отгибом одной из жил внутрь угла.

Выполнение отгиба жилы провода внутрь угла нередко представляется сложным даже

профессиональным электромонтерам, и они предпочитают изгибать провод «на ребро», что проще, но менее эстетично. Между тем известен простейший прием, позволяющий успешно сделать отгиб жилы провода даже без навыка его выполнения. В месте требуемого изгиба провод складывают вдвое, надрезают разделительную полосу на 5 мм и отгибают одну из жил в сторону на угол 90°. После этого остается лишь разогнуть сложенный вдвое провод.

Прокладывая провода магистральной линии, не следует разрезать их в ответвительных коробках. В каждой из коробок нужно оставлять запас провода в виде петли длиной около 200 мм и продолжать прокладку проводов по стене.

Плоские провода запрещено применять для зарядки подвесных светильников и патронов осветительных ламп. Плоские провода соединяют с медными многопроволочными проводами.

Кабели и провод АПРФ с защитной металлической оболочкой крепят к стенам и потолкам при помощи металлических скобок с одной или двумя лапками. Точки крепления однолапковых скобок на горизонтальных участках проводки по стенам должны располагаться ниже кабеля.

Для защиты кабеля от повреждения между ним и скобкой помещают прокладку из электрокартона.

Расстояние между соседними скобками не должно превышать 500 мм на горизонтальных, 700 мм на вертикальных участках проводки. Ближайшие к выключателям, розеткам и ответвительным коробкам скобки должны находиться в 50 мм от них.

Отрезки провода на стенах и потолках временно закрепляют скобками на концах, на поворотах и через 1,5 м на прямых участках проводки.

После выполнения соединений, ответвлений и подключений в соответствии со схемой проводки кабель вновь выравнивают и окончательно закрепляют скобками.

Прокладка провода АПРФ имеет особенности: на вертикальных участках проводки шов его оболочки – фальц – должен прилегать к стене, на горизонтальных – обращен вниз во избежание затекания воды внутрь оболочки. При изгибах провода фальц должен располагаться внутри угла. Если он окажется во время изгибания сбоку, то неминуемо разойдется и провод будет поврежден.

Виды электропроводок: монтаж и способы прокладки

Классификация электропроводок

По типу монтажа электропроводка может быть внутренней и наружной. Монтаж внутренней электропроводки проводится внутри зданий и конструкций. Наружный вид электропроводки ведется снаружи зданий, по поверхностям стен, под различными навесами, на опорах и столбах. Также любой вид электропроводки может вестись скрытно или открытым способом.

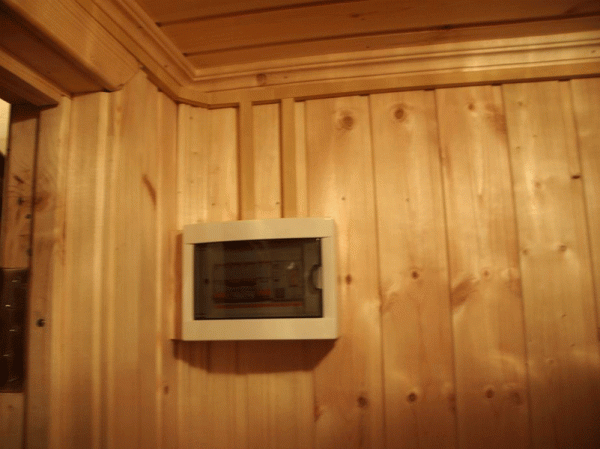

Открытая электропроводка в деревянном доме

Так открытая электропроводка может проводиться по различным конструкциям зданий, стенам, потолку. Монтаж открытого вида электропроводки также может вестись в трубах, кабельных каналах, в гибкой пластиковой гофре. Скрытая электропроводка проводится внутри конструкций зданий, в перекрытиях, под полом, в стенах.

Скрытый монтаж укладывается также в гофре, гибких трубах, кабельных каналах, в полостях бетонных панелей, в пробитых штробах стен. В домах, квартирах делается скрытая электропроводка в целях пожарной безопасности. Открытая наружная электропроводка ведется по воздушным линиям с креплением на опорах.

Такая проводка прокладывается с учетом мер безопасности. Так провода без изоляции необходимо располагать не ближе 2, 75 метра от поверхности крыши домов и других сооружений. Если воздушная линия проходит над дорогой, тогда ее высота относительно дороги берется от 6 м и выше.

Пример прокладки кабелей в металлической гофре, кабель каналах, пластиковых лотках

Запрещается вести воздушную линию по кровле зданий, если это не касается ввода в здание. Не изолированные провода для линий 220 В не должны проходить ближе 15 см друг от друга, а расстояние до балконов всех сооружений и окон не может быть меньше 1,5 м.

Внутренняя открытая проводка

Такой вид электропроводки редко используются в домах, квартирах. Однако она является основным видом электропроводки в деревянных пожароопасных домах, банях, гаражах и арендных офисах. В офисах и других арендуемых помещениях удобно перепланировать открытую проводку под свои нужды.

Открытую проводку популярно проводить в кабельных каналах, которые разводятся по различным точкам потребления электроэнергии. Единственный недостаток кабельных каналов — это видимость и подчеркивание неровности поверхностей, по которым они проложены. Открытую проводку проводят горизонтально или вертикально.

Открытая электропроводка в стиле ретро

При горизонтальной укладке электропроводки, отступают от потолка на 20 см. Если тянут две пары проводов, тогда выдерживают расстояние в 10 см. Если открытая электропроводка проводится в кабельных каналах, тогда размер канала выбирается в зависимости от сечения проводов и их числа.

Иногда вместо кабельных каналов используют пластиковые плинтусы, имеющие специальную полость для укладки электропроводки с крышкой. Для монтажа открытой проводки под старину используют фарфоровые изоляторы. Однако реализовать такую проводку под старину нелегко, так как найти необходимые изоляторы и специальный витой медный провод со специфической изоляцией нелегко, что отображается на не маленькой стоимости монтажа.

Внутренняя скрытая электропроводка

Такой вид электропроводки используется в тех случаях, где нужно ее спрятать, чтобы не нарушить дизайн помещения — это дома, квартиры и другие помещения. Электропроводку скрывают в штробах стен, под полом, за каркасом подвесных потолков. Провода под полом, за навесным потолком протягивают в пластиковой гибкой гофре или в металлической трубе.

Способ укладки проводов зависит от конструкции зданий и требованию пожарной безопасности этих сооружений. На бетонных или кирпичных стенах пробиваются штробы, куда укладывается провод. Сверху штробы закидывают штукатурку. В этом случае возникают трудности при ремонте электропроводки.

Скрытая электропроводка в штробе под штукатурку

При неисправностях проводов вскрывается штукатурка, что приводит к дополнительным материальным затратам. Собирается схема электропроводки в разветвительных коробках, обычно под потолком. Эти короба в основном пластиковые, но могут быть и пожаробезопасными металлическими для монтажа в деревянных конструкциях.

Иногда в панельных плитах прокладывают трубы размером до 4 см в диаметре для укладки проводов. Для скрытой электропроводки кабель выбирают по сечению больше, чем для открытого вида монтажа, так как охлаждения при скрытой проводке затруднено. Несмотря на все эти недостатки, этот вид электропроводки пользуется наибольшей популярностью.

Тоже интересные статьи

Виды электропроводок, правила прокладки кабелей и проводов

Большинству людей будет несложно самостоятельно заменить старую электропроводку в квартире или проложить новую в только что построенном частном доме, гараже и другом строении. Для того чтобы сделанная своими руками электропроводка была безопасна, служила надежно, долго, необходимо выполнить её в соответствии с нормами и правилами электромонтажа.

Основные правила монтажа электропроводки

• Все электроремонтные и электромонтажные работы начинают с обесточивания линии, на которой будут производить работы. Для этого отключают соответствующий автомат или вывинчивают предохранительную пробку. Для работы под напряжением нужно быть профессиональным электриком и иметь специальный допуск.
• Все распределительные коробки, где выполняются соединения проводов (кабелей), должны располагаться в доступных местах, запрещается замазывать их или закрывать подвесным потолком.
• Металлические части розеток, оголенные провода, находящиеся под напряжением должны быть закрыты и надежно изолированы. При необходимости замазать и укоротить электрический кабель, обязательно откинуть его концы в распаячной (распределительной, расключительной) коробке.
• Для монтажа электропроводки скрытым способом рекомендуется использовать кабель марки ВВГнг (с изоляцией устойчивой к возгоранию). Для прокладки открытым способом в коробах, трубах–марки ВВГнг-LS (с изоляцией устойчивой к нагреву)
• Запрещается прокладывать провода и кабели любым способом непосредственно по стенам, потолкам из дерева (или из другого горючего материала). В таких случаях необходимо выполнять проводку в металлических рукавах или трубах.
• Сквозь стены кабель прокладывают в трубах, которые заделываются раствором.
• Согласно европейским нормам розетки располагают в 30 см над полом. Выключатели устанавливают возле дверей на высоте 90 см, со стороны дверных ручек.

• Кабели прокладывают не ниже 15 – 20 см от потолка.
• Расстояние от трассы электропроводки до оконного, дверного откоса или угла комнаты должно быть не менее 10 см.
• От одной розетки разрешено параллельно запитать не более 4-х розеток.
• Рекомендуется зарисовать с привязками точную схему прохождения линий проводки,чтобы случайно не повредить её в процессе ремонта.
• Распределительные коробки необходимо располагать над выключателями, под потолком, на уровне прокладки кабеля.
• Потолок, несущие стены и колонны штробить запрещено!
• Для монтажа выключателей и розеток в туалетах, ванных комнатах и других помещениях с повышенной влажностью существуют отдельные правила, которые необходимо соблюдать, подробней о них на видео
• Если проводка трехпроводная, обратить внимание на то, что нулевой проводник подключается и проходит отдельно от заземляющего. Необходимо заземлить все металлические корпуса электроприборов!
• При прокладке открытым способом, в местах возможных механических повреждений, использовать для защиты кабельных линий трубы или короба.
• Замену, добавление, ремонт участка электропроводки в квартире, гараже, частном доме выполнять осторожно, не повреждая имеющуюся линию; в случае случайного повреждения рекомендуется замена провода целиком, от распределительной коробки до светильника или розетки. Все соединения должны быть выполнены только в расключительных (распаячных, распределительных) коробках.
• При прокладке открытым или скрытым способом по стенам, необходимо использовать специальные крепления, чтобы кабель не провисал. Как правило, крепления делают каждые 40 – 60 см.
• Электрические приборы и бытовая техника подключаются к розетке гибким кабелем типа ПВС. Линию, питающую стационарные электроприборы,необходимо заканчивать в монтажной коробке. При необходимости можно напрямую подвести питание к электрическому нагревателю в ванной комнате.
• В перегородках вокруг дымохода и в его стенах запрещается монтировать электропроводку.
• Вид электропроводки выбирают в зависимости от её назначения, типа помещений. В квартирах, домах из эстетических соображений кабели прокладывают скрытым способом подштукатуркой непосредственно в штробах или коробах (трубах) внутри полов, стен.
• В подвалах, гаражах и прочих нежилых помещениях обычно используют отрытую проводку; трассы прокладываются непосредственно по стенам, в коробах или трубах. Такой способ имеет ряд преимуществ: в случае неисправностей облегчается их поиск, нет необходимости штробить стены, заменить участок открытой проводки намного легче.

• Для маскировки трасс открытой электропроводки можно уложить кабель в ПВХ короб и выкрасить в цвет стены, как показано на рисунке.

• Материал жил и их сечение выбирают в зависимости от вида проводки и предельной потребляемой мощности.

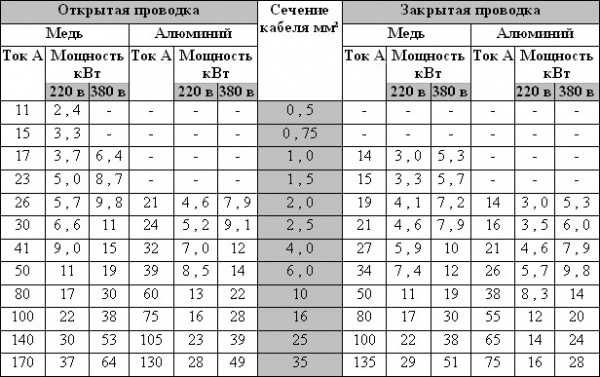

Важно! Во избежание перегрева кабеля и его возгорания необходимо правильно выбрать поперечное сечение жил и их материал.

Какие бывают виды электропроводок?

Перед тем, как выполнить монтаж электропроводки своими руками, вам необходимо самостоятельно подобрать подходящий способ разводки кабелей. Также необходимо разобраться какие бывают типы и виды электропроводок.

В этой статье наш сайт все-электричество постарался собрать необходимую информацию о всех видах проводки и способах ее прокладки в жилых домах.

Классификация

Электрическую проводку на сегодняшний день специалисты разделяют на следующие виды:

1. Открытая. В этом случае кабельные линии будут монтировать по поверхности стен в вашем доме.
2. Скрытая. Электросеть необходимо проложить внутри стен.
3. Наружная. Этот вид необходимо применять только на улице, так как провода будут крепиться между специальными опорами.

Также необходимо помнить о том, что каждый способ прокладки проводов, который мы указали имеет свои особенности, которые следует изучить более детально.

Открытая

Если вы планируете использовать подобный вид монтажа, тогда следует помнить о том, что электрики используют следующие способы для прокладки кабеля:

• Использование специального электротехнического плинтуса.
• Кабельные каналы.
• Специальные лотки.
• Изоляторы или фарфоровые ролики.
• Скобы.
• Использование трубы.

У нас уже есть статья, в которой мы постарались объяснить все преимущества и недостатки открытой проводки. Перед выполнением монтажа обязательно ознакомьтесь с нашей информацией.

Скрытая

Выполнение скрытого типа электропроводки можно выполнить следующими способами:

• Под штукатуркой в заранее проделанных штробах.
• В технологических отверстиях, которые расположены в многоквартирных домах. Обычно этот вид прокладки используют в панельных домах.
• Под натяжными конструкциями.
• Под пластиковыми панелями.
• В кабельных коробах, которые размещены внутри разнообразных конструкций.
• В полу.

О всех достоинствах скрытой проводки мы также уже успели поговорить в наших предыдущих статьях.

Наружная

Это последний вид прокладки проводов, который можно встретить на сегодняшний день. Уличный вариант разводки кабельной линии можно выполнить следующими способами:

• По поверхности зданий и сооружений.
• Прокладка провода между опорами. К этому виду прокладки можно отнести тросовую электропроводку.
• Прокладка под землей.

Наружную прокладку в большинстве случаев используют во время монтажа уличного освещения. Также подобный вид разводки можно использовать во время прокладки света на чердак.

Какие еще разновидности существуют?

Теперь вы знаете основную классификацию и можно перейти к изучению еще более локальной. Кроме этого, существует еще два вида, к которым относят однофазную (220 Вольт) и трехфазную (380 Вольт). Также можно встретить двухжильную проводку и с заземлением.

Отдельно мы хотели бы вам рассказать о типах электропроводки, которые могут отличаться по конструктивному исполнению. Здесь проводку можно разделить на следующие варианты:

1. Замкнутая кольцевая. Ниже есть схема, на которой вы видите, что замкнутая цепь снабжает неограниченное количество розеток в пределах одной квартиры. Если вы планируете выполнить монтаж подобной проводки, тогда помните, что в этом случае площадь пола не должна превышать 100 квадратных метров.

2. Лучевая. Если вы планируете выполнить монтаж подобной проводки, тогда помните, что к каждой группе розеток необходимо вести отдельный кабель. Цепь обратно к щитку возвращаться не будет.

3. Петлеобразная. Прокладка кабеля будет осуществляться к одной электрической точки. В дальнейшем питание будет передаваться к соседней точке.

4. Дозовая коробка. От щитка будет идти кабель на каждую дозовую коробку, размещенную между потолочными балками, которые находятся в помещении. Также от этих коробок будет отходить отдельный кабель на выключатель света.

Вот такие виды электропроводок могут применяться в промышленных и гражданских зданиях. Чтобы выбрать подходящий способ прокладки, вам необходимо руководиться правилами ПУЭ. Кроме этого выбор необходимо осуществлять в зависимости от условий окружающей среды. В чердачных помещениях следует позаботиться о надежной защите кабеля от влаги. Также мы решили представить вашему вниманию полезное видео, в котором будет рассматриваться область применения.

Теперь вы знаете все существующие виды электропроводок и способы прокладки в жилых домах. Как видите, практически каждый вариант, который мы рассмотрели может иметь свои определенные особенности и устройство. Надеемся, что информация, которую мы вам представили поможет решить все проблемы.

инструкция по сборке трехфазного электрощита.

Виды и типы соединений электропроводки

Любая из схем, которая касается электропроводки, оснащена огромным количеством соединений. Монтажу электрических соединений, стоит уделить особое внимание, а также соблюдать все нормы и правила. Лучше всего попросить совета у специалиста, чтобы он рассказал основные детали монтажа электрической проводки.

Виды соединений

Последовательное соединение применяется крайне редко, но оно снащено достаточным количеством преимуществ, которые обусловливают его популярность. На данный момент большое количество людей пользуются именно таким способом, поскольку он считается более простым. В момент подобного соединения напряжение сети делится пополам между электрическим приемником. Именно поэтому можно обезопасить помещение и близких людей от возникновения пожара. Последовательное соединение считается наиболее достойным вариантом, чтобы провести проводку качественно и в краткие сроки.

Есть немало случаев, когда электрические схемы соединения электрической проводки оснащены параллельным соединением. В момент такого вида подключения на каждый электрический приемник проводиться только один фазный, а также 0 провод, который должен быть проведен от питающей сети. Такой тип соединения часто применяется для подключения разных электрических приборов. Электрические приборы способны забирать немало энергии, поэтому стоит соблюдать все нормы и правила, чтобы избежать негативных последствий. В момент этого обрыв провода, который подходит к электроприбору может обесточить только определенный прибор. Параллельное соединение не настолько простое как последовательное, ведь оно отличается достаточным количеством характеристик и преимуществ.

Методы соединения

Согласно закону соединять провода можно только с помощью сварки, пайки, а также сжимов. Наиболее популярными методами считается винтовое, пружинное и болтовое соединение. Чтобы осуществить монтаж болтовых, а также винтовых соединений стоит приобрести специальные соединения, которые могут быть самыми разными, поскольку производители упорно работают над их созданием. Они имеют приятную стоимость и просты в монтаже. Преимущество пружинных клемм заключается в том, что с помощью них можно соединить не только алюминиевые, но и медные провода.

Подключение электрических проводов в распределительном щите

Помимо выше перечисленного, стоит рассмотреть виды соединения электрической проводки в разных участках сети:

· Сначала стоит уделить внимание распределительному щиту. Кроме того, необходимо разобраться с фазным проводом. Можно поставить предохранители, пробки, а также автоматические выключатели, которые наиболее популярны, поскольку они оснащены достаточно большим количеством преимуществ. Питающий провод к автоматическим включателям зачастую проводиться сверху.

· 0 провод не должен быть оснащен коммутационными устройствами. Именно поэтому для него чаще всего делают отдельный клеммник, который находиться в боковой части щита. К нему подключают голубую жилу провода.

Подключение электрических соединений в распределительной коробке

Стоит знать, что подключение светильников и розеток немного отличается от остальных устройств. В момент подключения розеток с помощью клемм нужно выполнить следующие действия:

· Провод необходимо разрезать и каждая из жил должна быть подключена отдельной клемме. Чтобы подключить лишь одну розетку, необходимо 3 клеммы.

· Далее необходимо подключить к 1 клемме фазный провод. Ко второй стоит подключить провод группы, который идет с присоединениями. К третей клемме прикрепить фазный провод, что идет к розетке.

· После вышеуказанного, необходимо выполнить действия с 0, а также заземляющим проводом.

· Если есть желание подключить светильники самостоятельно, то стоит сначала сделать на первом этапе такие же операции, которые предназначены для подключения розеток, а также выключателей.

· Провод, который подключен к выходу отправляется обратно в специальную распределительную коробку.

Прежде чем проводить проводку, стоит внимательно почитать все рекомендации и изучить правила, чтобы после получить желаемый результат. Также можно воспользоваться услугами, которые предлагают профессионалы, поскольку есть моменты, что не могут знать обычные люди. Электрическая проводка считается главным составляющим любого человека, поскольку она постоянно необходима и без нее повседневная жизнь будет не такой насыщенной, а также комфортной.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2.1.31 — 2.1.51. Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

Электролаборатория » Вопросы и ответы » ПУЭ 7 издание » 2.1.31 — 2.1.51. Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки

ВЫБОР ВИДА ЭЛЕКТРОПРОВОДКИ, ВЫБОР ПРОВОДОВ И КАБЕЛЕЙ
И СПОСОБА ИХ ПРОКЛАДКИ

  2.1.31. Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
двухцветной комбинации зелено-желтого цвета — для обозначения защитного или нулевого защитного проводника;
двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета — для обозначения фазного проводника.

2.1.32. При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.33. Выбор видов электропроводки, выбор проводов и кабелей и способа их прокладки следует осуществлять в соответствии с табл. 2.1.2.
При наличии одновременно двух или более условий, характеризующих окружающую среду, электропроводка должна соответствовать всем этим условиям.

2.1.34. Оболочки и изоляция проводов и кабелей, применяемых в электропроводках, должны соответствовать способу прокладки и условиям окружающей среды. Изоляция, кроме того, должна соответствовать номинальному напряжению сети.
При наличии специальных требований, обусловленных характеристиками установки, изоляция проводов и защитные оболочки проводов и кабелей должны быть выбраны с учетом этих требований (см. также 2.1.50 и 2.1.51).

2.1.35. Нулевые рабочие проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
В производственных нормальных помещениях допускается использование стальных труб и тросов открытых электропроводок, а также металлических корпусов открыто установленных токопроводов, металлических конструкций зданий, конструкций производственного назначения (например, фермы, колонны, подкрановые пути) и механизмов в качестве одного из рабочих проводников линии в сетях напряжением до 42 В. При этом должны быть обеспечены непрерывность и достаточная проводимость этих проводников, видимость и надежная сварка стыков.
Использование указанных выше конструкций в качестве рабочего проводника не допускается, если конструкции находятся в непосредственной близости от сгораемых частей зданий или конструкций.

2.1.36. Прокладка проводов и кабелей, труб и коробов с проводами и кабелями по условиям пожарной безопасности должна удовлетворять требованиям табл. 2.1.3.

2.1.37. При открытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов расстояние в свету от провода (кабеля) до поверхности оснований, конструкций, деталей из сгораемых материалов должно составлять не менее 10 мм. При невозможности обеспечить указанное расстояние провод (кабель) следует отделять от поверхности слоем несгораемого материала, выступающим с каждой стороны провода (кабеля) не менее чем на 10 мм.

2.1.38. При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.39. При открытой прокладке труб и коробов из трудносгораемых материалов по несгораемым и трудносгораемым основаниям и конструкциям расстояние в свету от трубы (короба) до поверхности конструкций, деталей из сгораемых материалов должно составлять не менее 100 мм. При невозможности обеспечить указанное расстояние трубу (короб) следует отделять со всех сторон от этих поверхностей сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т. п.) толщиной не менее 10 мм.

2.1.40. При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41. При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36-2.1.40.

2.1.42. В местах, где вследствие высокой температуры окружающей среды применение проводов и кабелей с изоляцией и оболочками нормальной теплостойкости невозможно или приводит к нерациональному повышению расхода цветного металла, следует применять провода и кабели с изоляцией и оболочками повышенной теплостойкости.

2.1.43. В сырых и особо сырых помещениях и наружных установках изоляция проводов и изолирующие опоры, а также опорные и несущие конструкции, трубы, короба и лотки должны быть влагостойкими.

2.1.44. В пыльных помещениях не рекомендуется применять способы прокладки, при которых на элементах электропроводки может скапливаться пыль, а удаление ее затруднительно.

2.1.45. В помещениях и наружных установках с химически активной средой все элементы электропроводки должны быть стойкими по отношению ксреде либо защищены от ее воздействия.

2.1.46. Провода и кабели, имеющие несветостойкую наружную изоляцию или оболочку, должны быть защищены от воздействия прямых лучей.

2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, — трубами, коробами, ограждениями или применением скрытой электропроводки.

2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.

Таблица 2.1.2. Выбор видов электропроводок, способов прокладки и проводов и кабелей

Таблица 2.1.3. Выбор видов электропроводок и способов прокладки проводов и кабелей по условиям пожарной безопасности

¹ Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.
² Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т. п. толщиной не менее 10 мм над трубой.
³ Сплошным слоем несгораемого материала вокруг трубы (короба) может быть слой штукатурки, алебастрового, цементного раствора или бетона толщиной не менее 10 мм.

Не допускается применение проводов и кабелей с алюминиевыми жилами для присоединения к электротехническим устройствам, установленным непосредственно на виброизолирующих опорах.
В музеях, картинных галереях, библиотеках, архивах и других хранилищах союзного значения следует применять провода и кабели только с медными жилами.

2.1.50. Для питания переносных и передвижных электроприемников следует применять шнуры и гибкие кабели с медными жилами, специально предназначенные для этой цели, с учетом возможных механических воздействий. Все жилы указанных проводников, в том числе заземляющая, должны быть в общей оболочке, оплетке или иметь общую изоляцию.
Для механизмов, имеющих ограниченное перемещение (краны, передвижные пилы, механизмы ворот и пр.), следует применять такие конструкции токопровода к ним, которые защищают жилы проводов и кабелей от излома (например, шлейфы гибких кабелей, каретки для подвижной подвески гибких кабелей).

2.1.51. При наличии масел и эмульсий в местах прокладки проводов следует применять провода с маслостойкой изоляцией либо защищать провода от их воздействия.

Варианты прокладки и способы монтажа электропроводки

Виды электропроводок. Какой способ выполнения выбрать?

В ходе нового строительства или в течение реконструкционных работ выбор варианта и способа укладки электропроводки становится немаловажным элементом подготовки к производству электромонтажных работ. В частности, в жилых домах способ прокладки электропроводов может повлиять на внешний вид помещения и применяемые дизайнерские решения.

На производстве подбор вариантов осуществляется исходя из предназначения, температурных и других параметров технических помещений, которые могут иметь повышенную влажность, пожаро- или взрывоопасность, среду, активную в химическом плане. Таким образом, способ укладки электропроводок соотносится и с условиями внешней среды, и техническими характеристиками строительного объекта. Как бы то ни было, без скрытой и открытой электропроводки, а также электриков, осуществляющих их прокладку и ремонт, в мире было бы значительно меньше света. В строительной индустрии под электропроводками понимается комплекс кабелей, креплений, проводов и поддерживающих деталей.

Различают электропроводки нескольких типов: скрытые, наружные, открытые, причем наружные, в свою очередь, могут быть как скрытыми, так и открытыми. При выборе между данными вариантами обязательно учитывается, в какой среде (помещениях) они будут эксплуатироваться: нормальных, влажных, сухих, жарких, сырых, пыльных, с пожаро- и взрывоопасных или химически активных средах.

Конструкция осветительных сетей, а также способ монтажа также определяются по степени возгораемости стройматериалов здания, на которые будут смонтированы провода. Помимо всего прочего, для надежности эксплуатации электропроводок большое значение имеет сечение и марки кабелей электрических сетей, прокладываемых в зданиях.

Электропроводка открытого типа

Одним из самых распространенных видов монтажа осветительных сетей является обычная электропроводка открытого типа, которая может прокладываться по опорам, потолкам, площади стен и прочим конструктивным частям зданий. Причем прокладка такой электропроводки производиться несколькими способами: в металлических или полиэтиленовых трубах, по площади стен и строительных конструкций, на перекрытиях по тросам, струнам, роликам, в коробках и на специальных лотках.

Струнная или тросовая электропроводка

Струнная электропроводка используются обычно для оснащения распределительных, магистральных линий в силовых сетях и освещении с наружной и внутренней стороны помещений. Кабели в струнных электропроводках подвешиваются на стальной струне, вплотную присоединяемой к выступам различных строительных элементов.

Электропроводка с защитными кабелями по площади стен, потолков, на специальных лентах и полосах. Для крепления к стенам и поверхности потолка используются скобки, устанавливаемые на распорных дюбелях и шурупах, а для соединения – ответвительные коробки.

Монтаж электропроводки в гофрированных ПВХ трубах

Электрическая проводка в полипропиленовых и полиэтиленовых трубах могут прокладываться и скрыто, и открыто, в т.ч. в специальных каналах различных строительных элементов, в полах зданий. Неметаллические трубы применяются, если максимально допустимая температура не превышает 60 градусов Цельсию по, поэтому их обычно не используют в горячих цехах, где обычно прокладываются стальные трубы.

Электропроводка в коробах и лотках

Электропроводка в коробах и лотках применяется тогда, когда большое количество кабелей, потоки которых монтировать другими методами проблематично, приходится прокладывать по одним трассам. К достоинствам данного способа прокладки электропроводов можно отнести то, что он без особых трудовых затрат позволяет менять схемы прохода кабелей, что особенно важно в условиях регулярной смены оборудования и технологий.

Скрытая электропроводка

Скрытый вид электропроводки прокладывается обычно внутри фундаментов, потолков и пр. Прокладка, как правило, может осуществляться в пластиковых, либо стальных трубах, а также гибких рукавах, коробах или пустотах различных строительных элементов и конструкций. Наиболее трудоемким и затратным, но при этом отличающимся декоративностью вариантом скрытой проводки является ее прокладка именно внутри стеновых и перегородочных перекрытий в предусмотренных пустотах.

Скрытая электропроводка в стене из пеноблоков

Более простым способом считается прокладка проводов по стенам и потолкам в изготавливаемых посредством перфоратора канавках и бороздках – штробах. Кабели в этом случае пропускаются в гибкую трубку ПВХ, предохраняющую провода от повреждений во время монтажа и эксплуатации.

Многие прокладывают скрытую проводку прямо по поверхности потолков и стен, закрепляя ее гвоздями и алебастром. В ходе финишной отделки провода покрываются слоем шпатлевки или выравнивающей стены штукатурки. Данный вариант также считается безопасным по причине высокой огнеустойчивости материалов финишной отделки, но неудобен в случае необходимости ремонта или демонтажа электропроводки.

Одним из распространенных вариантов применения скрытой электропроводки является ее использование для питания «домашних кинотеатров» — сложных с электрической точки зрения систем, состоящих из видео- и аудиокомпонентов, соединяемых между собой разными видами кабелей. При покупке домашнего кинотеатра перед его новым владельцем сразу же встает вопрос о грамотной прокладке скрытой проводки для питания аудио- и видеокомпонентов напряжением 220 вольт и акустических кабелей. Для этого обычно требуется применение комплексного похода, учитывающего особенности комнатной планировки и дизайна помещения и объем имеющиеся в распоряжении денежные средства.

Использование скрытой электропроводки для подключения домашнего кинотеатра

Для того чтобы проложить скрытую проводку под кинотеатр, необходимо проштробить участок стены от ресивера к динамикам и скрыть в нем проводки, сделав специальные винтовые терминалы к каждой из колонок. Общий терминал винтового типа обычно размещается за ресивером, а сабвуферу достаточно будет провода от ресивера, проложенного способом открытой проводки.

Рассмотренные способы и варианты электромонтажа сетей дают представление об имеющемся разнообразии электропроводок, используемых для квалифицированного проведения и осмечивания электромонтажных работ. Что характерно, каждый из описанных способов выполнения электромонтажа имеет свою сферу и особенности применения в контексте условий внешней и внутренней среды помещения, применяемых современных строительных материалов и технологий.

Что бы еще почитать?
