Виды огнеупорных кирпичей: характеристики, размеры, виды. Кирпич шамотный огнеупорный для печи – Печной кирпич — характеристики и свойства изделий

Содержание

Огнеупорный кирпич

В строительном деле существует немало направлений, в которых главная роль отводится уникальным характеристикам огнеупорного кирпича, основной упор делается на высокой жаростойкости и способности выдерживать длительный нагрев. Печи, камины, дымоходы — это всего лишь малая часть конструкций, требующих использования качественного жаростойкого материала.

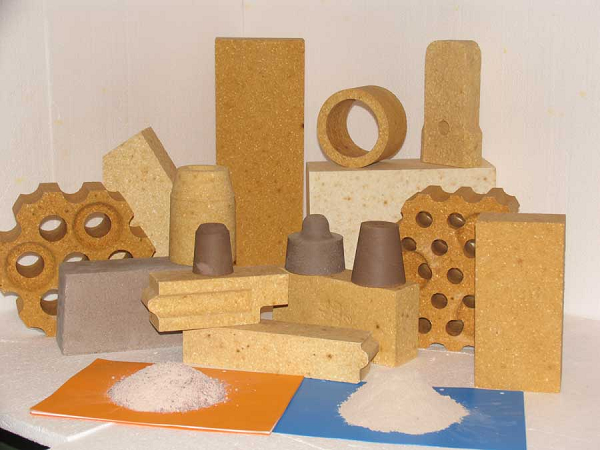

Разновидности огнеупорных материалов

Промышленность выпускает 12-16 основных разновидностей огнеупорных материалов в виде плит, блоков, кирпичей, поддонов, фасонных изделий и деталей, в большей части рассчитанных на использование в промышленном оборудовании, печах и энергоустановках. В номенклатуру огнеупоров широкого применения входит 8 разновидностей кирпича, из которых только 2-3 наименования используются в бытовом строительстве.

Свойства и характеристики огнеупорного кирпича в первую очередь зависят от химического состава сырья, используемого при производстве кирпича. Существует четыре основных класса огнеупорных материалов:

  • Кремнеземистые огнеупоры;
  • Огнеупорные материалы на основе алюминий-силикатов;
  • Углеродистые огнеупорные блоки и кирпичи;
  • Огнеупоры на основе окислов тугоплавких металлов.

К сведению! Последние два класса огнеупорных кирпичей практически не применяются для постройки бытовых печей, облицовки камер горения, изготовления огнеупорной и термостойкой арматуры дымоходов и каналов удаления продуктов горения. По сути, это специализированный класс огнеупорных материалов, используемых преимущественно в промышленности.

Например, углеродистые блоки изготавливают из смеси графитового порошка, кокса и смолы. После высокотемпературного обжига углеродистые блоки выдерживают нагрев до 1800оС, но только в восстановительной среде.

Чемпионами в линейке огнеупорных кирпичей считаются блоки, изготовленные из окислов хрома, циркония, тантала и молибдена. Огнеупоры из спеченных окислов способны выдержать нагрев до 1900-2000

оС без потери несущей способности материала.

Характеристики наиболее распространенных видов огнеупоров

Основная группа огнеупорных материалов включает:

  • Динасовый кирпич, состоящий на 90-95% из окиси кремния с небольшой добавкой извести. Динасы относятся к кислым огнеупорным материалам с относительно высокой пористостью в 12-16% и огнеупорностью 1650-1750оС. Прочность кирпича составляет 600 кг/см2;
  • Шамотный кирпич, изготавливается на основе огнеупорных глин и каолинов с добавлением 60-70% шамотной основы, материал выдерживает нагрев 1600-1710оС, обладает вдвое более высокой пористостью, чем динас, и прочностью 100-150 кг/см2;
  • Высокоглинозёмный кирпич изготавливается на основе природных материалов, содержащих высокий процент окиси алюминия, 50-90% от общей массы. Огнеупорный материал способен выдерживать нагрев до 1950
    о
    С без деформации и разрушения. Прочность материала, в зависимости от технологии, составляет 150-1500 кг/см2;
  • Огнеупоры на основе практически чистого оксида алюминия, с содержанием более 95%, такой материал обладает прочностью 550-2500 кг/см2 и теплостойкостью в 2000оС.

Кроме перечисленных вариантов, широко используются магнезитовые кирпичи, изготавливаемые на основе доломита путем обжига и гидратации. Магнезитовый блок обладает высокой огнеупорностью 1800 1900оС, при пористости 23-24%. Предел прочности на сжатие составляет 200 кг/см2.

Для определения тепловых потерь в облицовке из кирпича также используют показатель теплоемкости материала. Самым холодным остаётся магнезитовый и глинозёмный шамотный материал. Для их нагрева потребуется в полтора-два раза больше тепла и времени, чем на прогрев обычного карборундового и высокоглиноземистого материала.

Огнеупорный кирпич из шамота или магнезита отлично подойдет для облицовки топочных камер, тогда как кварцевые, корундовые или высокоглиноземистые огнеупоры используются для футеровки свода. Кварцевым блоком можно выкладывать печные трубы, дымоходы там, где требования жаростойкости не столь высокие, а низкая теплоемкость обеспечивает равномерный прогрев конструкции.

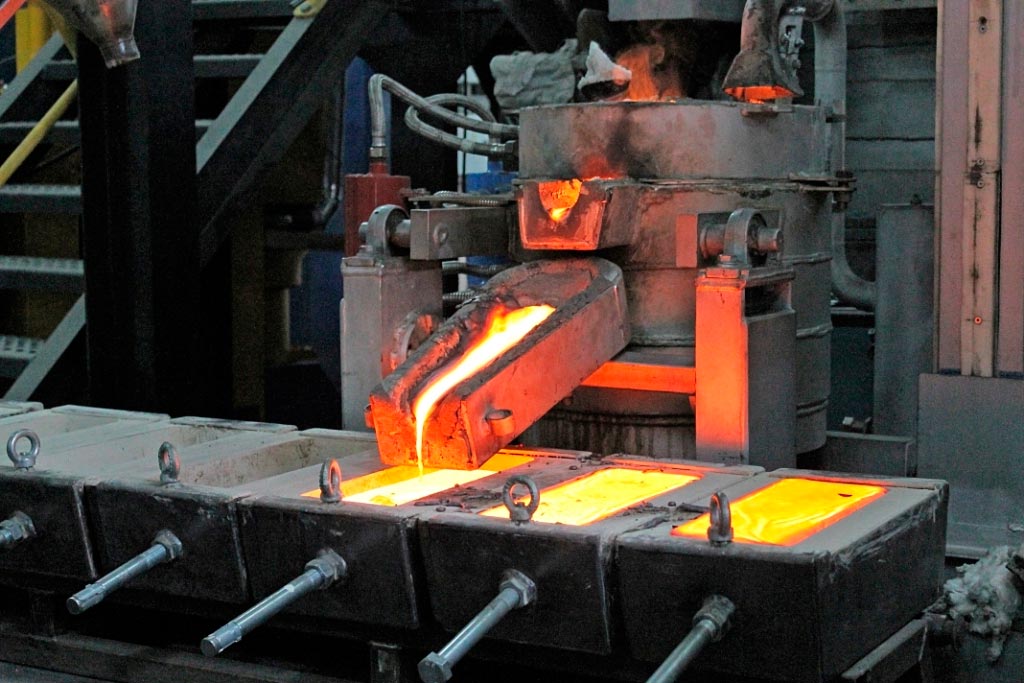

Основной магнезитовый кирпич используется в первую очередь в металлургии, для облицовки литейных поверхностей ковшей и печей. Динас применяется в стекловарении, в обжиговых печах, где требуется высокая прочность и способность огнеупорной обмуровки выдерживать длительный нагрев на максимальной температуре.

Глиноземные и корундовые огнеупорные кирпичи используют совместно с хромистыми и хром-магнезитовыми блоками и кирпичами для камер сгорания, где требуется высокая прочность материала.

Шамотные огнеупорные кирпичи

Из всего перечисленного ассортимента огнеупорных материалов для домашних целей используют преимущественно шамот и динас. Большинство каменщиков и печников предпочитают работать с динасовыми огнеупорными кирпичами только в случае, если размеры камеры горения печи требуют применения материалов повышенной прочности, в остальных случаях большая часть огнеупорной обмуровки выкладывается из шамотного кирпича.

Работать с динасовым кирпичом достаточно сложно по ряду причин:

  • Огнеупорный материал сложно резать или колоть на меньшие фрагменты. Единственным инструментом, способным справиться с твердой и плотной матрицей, является дорогостоящий алмазный диск;
  • При размере огнеупорного кирпича 230х114х65 мм вес одинарного блока в 1,5-2 раза выше, чем у шамота или кремнистого огнеупорного камня. Материал выпускают в виде блока с прямоугольными гранями, но по ГОСТ № 1566-96 огнеупорный кирпич фото может быть и клиновидной формы.
  • Несмотря на высокую контактную прочность огнеупорного кирпича, в качестве строительного материала динас не очень подходит, так как при неправильном обращении легко раскалывается на куски.

Кроме того, изготовители динаса могут не придерживаться норм ГОСТа, а руководствоваться ТУ, разработанными на основе требований заказчика. Нередко излишки таких огнеупоров попадают на рынок под стандартной маркировкой и часто становятся причиной возникновения проблем при выполнении футеровки, рассчитанной под стандартный размер огнеупора.

Шамот, наиболее популярный тип огнеупора

В зависимости от плотности и химического состава, огнеупорный кирпич шамот делится на четыре класса огнеупорности, от самого легкого, с максимальной температурой 1580оС, до тяжелого с Т=1750оС. В отличие от динаса, огнеупорный кирпич из шамотной смеси обладает почти в 3 раза меньшим коэффициентом теплового расширения. Это значит, что топочная камера из шамота имеет меньше шансов дать трещину, чем при любом другом виде огнеупорного материала.

Шамотный кирпич изготавливают из смеси каолина и шамотной глины. В отличие от динаса, состоящего на 98% из кварца, содержание окиси кремния находится в пределах 55-60%, для окиси алюминия – 30-45%. Термостойкий блок не боится резких тепловых ударов, скачков температуры и воздействия агрессивной среды.

Если кому-либо придет в голову потушить водой камин с топочной камерой из шамота, очаг, скорее всего, останется цел, без трещин, хотя «здоровья» такое испытание явно не добавит. Для огнеупорной облицовки из кирпича других марок термический удар может стать причиной полного выхода из строя.

Наиболее популярная марка шамотного кирпича, используемого для обмуровки стенок и поддона топки в домашнем печном строительстве, — «ША 5», для дымохода используют огнеупоры марки ПБ.

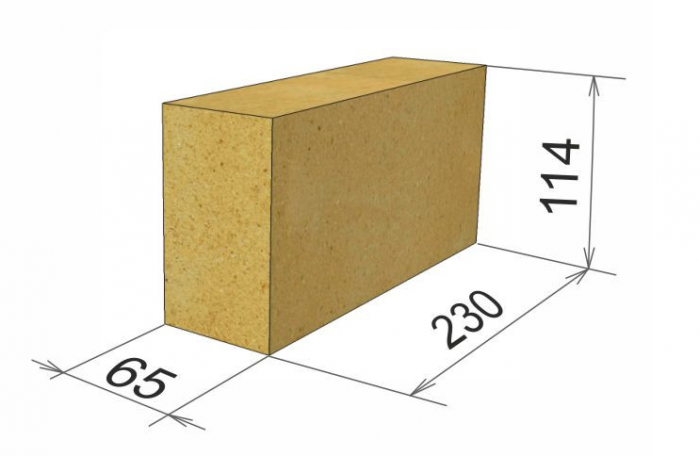

Размер и вес шамотного огнеупорного кирпича определяется ГОСТом № 8691-73, согласно которому материал выпускается в 11 типоразмерах. Длина кирпича составляет от 230 мм для легкой серии до 340 для наиболее тяжелых марок материала. Ширина и высота – 65-105 мм и 40-75 мм соответственно.

Как и в случае с огнеупорным динасом, на рынке присутствует шамотный кирпич с очень большим разбросом по весу. При верхней норме для одинарного блока в 3,7 кг может встречаться огнеупорный материал в 2,9 кг и 4,1 кг, что говорит о нестандартной величине пористости. Легкие материалы отлично подходят для сводов топок печей, тяжелые огнеупорные кирпичи применяют в деталях дымоходов и камер с наибольшим показателем газовой и тепловой эрозии.

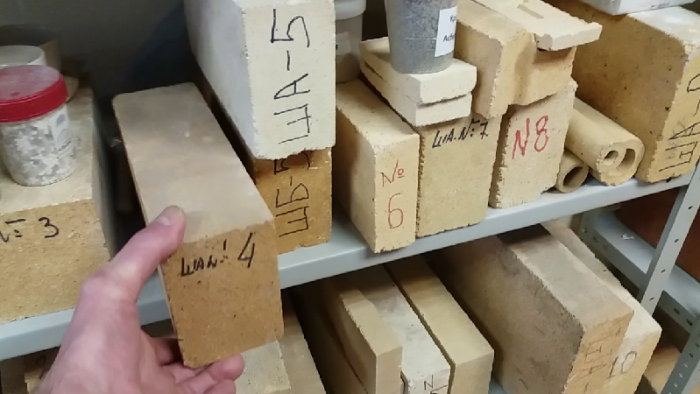

Маркировка жаростойких блоков

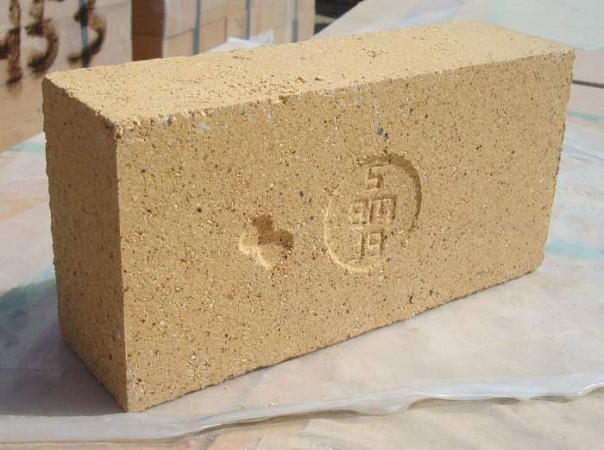

Сведения о марке термостойкого материала и его производителе наносятся на каменный блок в виде круглого клейма. Наибольшим спросом для самодеятельного строительства пользуются марки ША, ШБ, ШВ, ПВ.

«Ш» обозначает материал, в данном случае шамот, вторая буква — класс огнеупорности. Отличие между марками жаростойкого кирпича марки ША от ШБ заключается в том, что «А» рассчитана на максимальную температуру 1350оС, серия «Б» выдерживает нагрев до 1400

оС.

Если в маркировке жаростойкого блока приводится сокращенное обозначение типа «Ш5», то это означает, что материал был выпущен не в рамках требований ГОСТа, а на основе технических условий завода-производителя огнеупоров.

Цифра внутри маркировки определяет геометрические размеры блока. В данном случае пятерка по ГОСТу №8691-73 соответствует габаритам 230х114х65 мм. В том же документе приведены все основные формы и габариты стандартного блока и фасонных изделий, используемых для футеровки камер и топок. Последние две буквы являются кодировкой наименования производителя термостойких блоков.

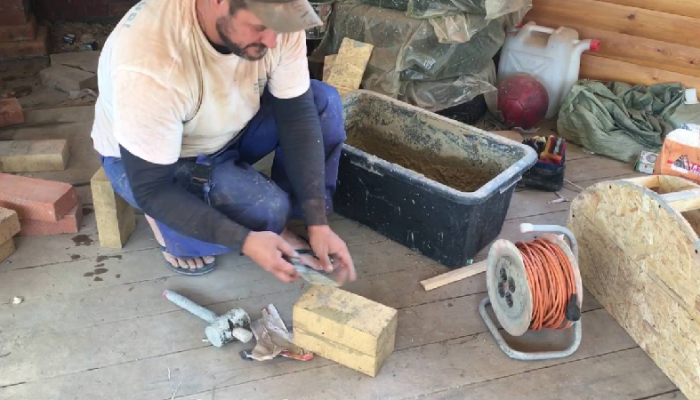

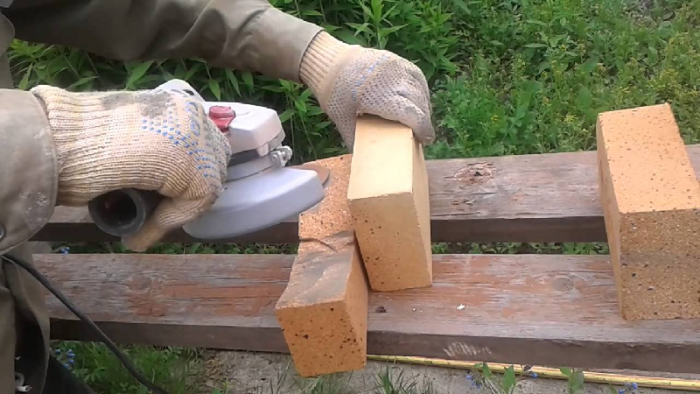

Вырезать вручную деталь нестандартной формы из огнеупорного шамота еще труднее, чем из динаса. Некоторые кустари используют мокрый способ нарезки блоков. Для этого нужно всего лишь обработать поверхность мыльным раствором и в процессе резки абразивным диском подавать воду в зону резанья. Способ достаточно сложный и требует умелого обращения с болгаркой. Кроме того, чрезмерное увлажнение шамота может привести к деградации матрицы.

При этом кирпич не режут в полный профиль, как металл или обычный керамический блок, а прорезают на глубину 20-25 мм по контуру линии реза. Далее в пропил вставляют клин из алюминия или твердой древесины и резким ударом откалывают необходимую часть блока. Правда, на то, чтобы отрезать часть огнеупора, иногда уходит целый диск. Выполнить более сложную деталь из шамота в домашних условиях невозможно.

Заключение

Еще более запутанная ситуация с огнеупорами иностранного производства, особенно китайского и турецкого производства, в которых вместо буквенно-цифрового кода указывается клеймо производителя с номером партии. Расшифровать информацию о конкретной партии без сертификатов достаточно сложно, хотя, по заявлениям специалистов, общая система классификации жаростойких блоков примерно соответствует российской схеме. Тем более что шамот всегда легко отличить от других марок огнеупоров по нежно-кремовому и песочному оттенку поверхности.

Огнеупорный кирпич — Ваш незаменимый помощник в строительстве.

Кирпич огнеупорный — ровный белый или светло-бежевый кирпич с коричневыми вкраплениями.

Из огнеупорного кирпича возводят каменные конструкции, эксплуатируемые в условиях высоких температур, например промышленные печи, дымовые трубы.

Производство огнеупорного кирпича

сегодня осуществляется практически каждой крупной организацией по изготовлению стройматериалов.

Технология производства огнеупорных кирпичей непроста: он изготавливается из тугоплавкой глины (до 70% смеси) и графита, оксидов алюминия или кремния, кокса, крупных кварцевых зерен, путем обжига при температуре 1300-1400 градусов Цельсия.

Глина вводиться для того, чтобы огнеупорные кирпичи при обжиге не давали трещин.

Размер стандартного огнеупорного кирпича составляет 228 мм х 115 мм х 64 мм.

Скрепляют огнеупрные кирпичи раствором огнеупорной глины, в которую добавляют толченый огнеупорный кирпич. Следует отметить, что при кладке огнестойких кирпичей необходима особенно тщательная их притирка, чтобы швы выходили возможно тонкими.

Виды огнеупорного кирпича.

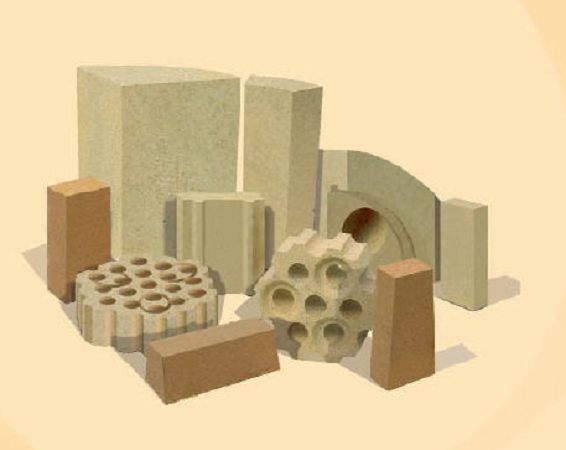

Что касается формы, то огнеупорный кирпич может быть прямым, клиновым и трапецеидальным.

Условно разделяют четыре класса огнеупорного кирпича:

— шамотный, или глиноземный кирпич, который устойчив к перепадам температур и наиболее легок в изготовлении;

— кварцевый кирпич состоит из чистого кварца;

— углеродистый кирпич представляет собой прессованный кокс или графит;

— основной кирпич (от химического термина «основания»).

Выбор того или иного сорта огнеупорного кирпича определяется не только температурой, для которой он предназначается, но и химическими свойствами накаливаемого вещества, а также свойствами золы или топлива.

Кварцевый кирпич применяется там, где стенки печей соприкасаются только с пламенем или металлами. Он не переносит контакта со щелочами, известью, окислами железа. Обычно из него делают своды отражательных печей (например, каминов).В отличие от обычного кирпича, он однородный, не содержит полостей.

Глиноземные кирпичи содержат гораздо большее количество глины. Они лучше кварцевых кирпичей сопротивляются действию щелочей — например, извести. Также они лучше выдерживают быстрые перемены температуры.

Огнеупорные кирпичи этого класса (иначе называемые «шамотными кирпичами«) легко изготовляются и потому наиболее распространены.

Основные кирпичи находят применение в металлургии — при получении бессемеровской стали из фосфористых руд.

Шамотный кирпич и его виды.

Как видим, для бытовых целей лучше всего использовать «шамотный» кирпич, маркируемый буквой «Ш».

Большую популярность шамотный кирпич получил из-за простоты изготовления и исключительно высокой огнеупорности.

Кирпич шамотный огнеупорный легко узнать по внешнему виду: он обладает специфическим песочным желтым цветом и особой зернистой структурой.

Последующие обозначения в их марках определяют размеры. Например:
Кирпич прямой — Ш-5, 230 ¤ 114 ¤ 65;
Кирпич прямой — Ш-8, 250 ¤ 124 ¤ 65;
Кирпич прямой — Ш-8, 250 ¤ 124 ¤ 65;

Кроме прямых, выпускаются и другие формы кирпичей, например клиновидные, применяемые при кладке полукруглых арок и сводов различных радиусов кривизны.

Размеры и марки его таковы:
Клин торцевой — Ш-22, 230 ¤ 114 ¤ 65/55;
Клин торцевой — Ш-23, 230 ¤ 114 ¤ 65/45;
Клин ребровой — Ш-44, 230 ¤ 114 ¤ 65/55;
Клин ребровой — Ш-45, 230 ¤ 114 ¤ 65/45.

В зависимости от физико-химического состава и температуры применения шамотный кирпич подразделяют на марки ШАК, ША, ШБ, ШВ, ШУС, ПБ, ПВ.

Преимущества огнеупорного кирпича.

Кирпич огнеупорный отличается от привычного для нас кирпича по многим характеристикам, в первую очередь, по степени прочности и жаростойкости.

В отличие от «красного» кирпича, кирпич огнеупорный выдерживает температуры свыше полутора тысяч градусов.

Изготавливается  огнеупорный кирпич из специальной обожженной глины, отличающейся высокой тугоплавкостью и отличными огнеупорными свойствами. Именно благодаря ей огнеупорный кирпич не дает трещин.

Огнеупорный кирпич обладает высокой плотностью и отлично выдерживает частые температурные скачки и воздействие высоких температур (до 1600°С).

Уникальные свойства огнеупорного кирпича оказываются просто незаменимыми при строительстве бань, где особо важным становится распространение жара во всех направлениях.

Кирпич огнеупорный позволяет сжигать топливо с максимальным эффектом и равномерно распределяет тепло в помещении.

Огнеупорный кирпич не только устойчив к высоким температурам, к воздействию химических веществ (щелочей, извести), но и прекрасно проводит тепло, быстро прогревая помещение.


Наименование показателей ША ШБ ШАК
Аl2О3, не менее 30 28 33
Огнеупорность, °С, не ниже 1690 1650 1730

Стоимость огнеупорного кирпича, конечно, выше, чем стоимость кирпича обыкновенного, но, поскольку и размер огнеупорного кирпича выше, то он является достаточно окупаемым материалом.

Применение огнеупорного кирпича.

В промышленности при температурах, достигающих 1400° и даже 1800° (необходимых в металлургии, стеклоделии, обжиге фарфора), огнеупорный кирпич незаменим.

Из него изготавливают своды, под, пороги доменных и иных специальных печей, в которых в обеднённой кислородом атмосфере горят нефть, горючие газы, пылевидное топливо.

Огнеупорный кирпич используется не только в промышленности, когда необходимо изготовить печи для обжига фарфора, закаления стекла; такой кирпич также может быть использован для строительства обычных банных печей или каминов, потому что обладает способностью долго сохранять тепло.

Кирпич  огнеупорный чаще используют для выкладывания внутренней стороны печи, где он имеет непосредственное взаимодействие с высокими температурами. Помимо всего прочего, огнеупорный кирпич, обладая правильной геометрической формой, используется в декоративной отделке.

Самый распространенный шамотный кирпич незаменим при строительстве бань и саун.

Углеродистый кирпич применяется только в особых областях промышленности. В упрощенном виде, он представляет собой прессованный графит или кокс, используемый в доменных печах.

Недорого купить огнеупорный кирпич Вы можете в нашей Компании.

Наша Компания предлагает своим клиентам огнеупорный кирпич высокого качества по низким ценам.

Лидером продаж у нас остается кирпич шамотный огнеупорный, который вы можете приобрести в любом количестве.

Также всегда в наличии в нашей Компании большой выбор огнеупоров и строительных материалов, цены на которые Вас приятно удивят, а качество не разочарует.

Купить огнеупорный кирпич можно как непосредственно в Компании, так и заказать на нашем сайте OGNEYPOR.RU.

Наши специалисты помогут Вам определиться с выбором типа огнеупорного кирпича, ответят на все вопросы, и в минимальные сроки Вы получите недорогой и качественный огнеупорный кирпич.

Увеличение количества наших покупателей является очевидным доказательством того, что наша продукция не только востребована на рынке, но и является одной из самых недорогих и качественных.

шамотный, графитовый, доломитовый, кварцевый и корундовый

Огнеупорный кирпич относится к строительным материалам, которые эксплуатируются в высокотемпературных режимах.

В отличие от обычных изделий, огнеупорные способны выдерживать нагрев до 2000°С и более, не меняя своих эксплуатационных характеристик.

Высокую термоустойчивость обеспечивает природная глина, к которой добавляются различные минеральные присадки, использование которых позволяет получить требуемые свойства конечной продукции.

Чтобы получить огнеустойчивый материал, сырье (природная глина) обжигается в специальных высокотемпературных печах. Благодаря этому удаляется вся влага из глины, а смешанные с ней минеральные вещества спекаются.

В результате обработки теряется пластичность, приобретается высокая прочность и хорошие показатели термоустойчивости. В зависимости от состава используемого сырья и эксплуатационных характеристик есть разные марки огнеупорного кирпича.

Практическое применение

Учитывая устойчивость к высокотемпературному нагреву, значительным перепадам температуры, воздействию различных химических веществ, огнеупорные кирпичи получили большое практическое применение.

Камин из огнеупорного кирпича

Камин из огнеупорного кирпича

В основном их используют:

  1. при создании печей и каминов;
  2. для ограждения производственных установок, сильно разогревающихся и выделяющих химически-активные вещества;
  3. при строительстве доменных печей;
  4. при обустройстве отопительных котлов;
  5. для создания топливных камер, прочее.

Широкому практическому применению способствуют преимущества огнеустойчивых изделий.

К основным из них относятся:

  • низкие показатели теплопроводности, что позволяет хорошо сохранять тепло в элементах отопительного оборудования;
  • высокая тепловая инерция – материал медленно нагревается и затем медленно остывает, постепенно отдавая тепловую энергию;
  • устойчивость к различным горящим веществам: металлы, шлаки, газ, химически-активные вещества;
  • большая теплоемкость, что позволяет накапливать большое количество тепловой энергии в небольшом объеме;
  • на протяжении длительного времени не меняет свойств в условиях постоянной высокой температуры;
  • отсутствуют деформации и изменения размеров под воздействием теплового излучения (максимальные изменения порядка 0,5%).

Классификация

Огнеупорный кирпич может отличаться своим составом и размерами, от чего зависит область его применения. Чтобы упростить выбор требуемых изделий под конкретную задачу, вводится соответствующая классификация.

По материалу

Основу смеси для огнеупорного кирпича составляет глина, в которую вводятся различные добавки. В зависимости от вида присадки, различают несколько разновидностей кирпича, особенности которых будут рассмотрены ниже.

Шамотный

Для производства этих изделий используется технология обжига специальной глины при высокотемпературных режимах.

Готовая продукция имеет зернистую основу и песочно-желтоватый оттенок. Изделия могут выдерживать нагревание до 1700°С, их показатель теплопроводности составляет 0,62 Вт/м°С.

Шамотный огнеупорный кирпич

Шамотный огнеупорный кирпич

Технология производства может несколько отличаться, поэтому кирпич шамотный огнеупорный может иметь разные значения плотности. Они варьируются в пределах от 1700 до 1900 кг/м3.

Есть изделия с минимальной плотностью – 300 кг/м3, и с максимальной — в 2100 кг/м3. Изделия с низкой плотностью имеют большую концентрацию пор, что способствует сильному водопоглощению – до 25%, у материала высокой плотности показатель поглощения влаги находится в пределах 5…6%.

Графитовый

Эти изделия производятся из графита с применением различных примесей. Отличительной особенностью является возможность выдерживать нагрев в пределах 2500…2700°С (в кислородной среде выдерживает только +300°С, поскольку выгорает).

Огнеупорный кирпич графитового типа

Огнеупорный кирпич графитового типа

Стройматериал устойчив к различным органическим растворителям, кислотам, щелочам. Широко используется при строительстве доменных печей.

Доломитовый

Производятся из природного минерала доломита, к которому, в качестве связывающего вещества, может добавляться жидкое стекло и другие присадки, обеспечивающие требуемые эксплуатационные свойства.



Доломитовый огнеупорный кирпич

Доломитовый огнеупорный кирпич

Максимальный нагрев, который способны выдерживать доломитовые огнеупорные материалы, составляет 1500…1600°С. Под нагрузкой деформация материала начинается с 1500°С.

Кварцевый

Для производства этих огнеупорных стройматериалов используется кварцевый песок или песчаник, концентрация глины минимальная – нужна как связывающее вещество.

Они способны выдерживать температуру в 1600…1750°С, при условии, что поверхность соприкасается только с отрытым огнем или чистым расплавленным металлом.

Огнеупорный кирпич кварцевого типа

Огнеупорный кирпич кварцевого типа

Наличие кислот, щелочей или оксидов металла приведут к разрушению. Широко используется как печной огнеупорный кирпич для сооружения печей для выплавки стали.

Корундовый

Основу этих изделий составляет материал корунд (содержание Al2O3 90%). Стройматериал способен выдерживать нагревание до 1800°С, под нагрузкой деформации начинают наблюдаться при Т=1550…1600°С. Он устойчив к кислотной и шлаковой коррозии, отличается хорошей кислотной стабильностью.

Хромистый

Для производства этого типа огнеустойчивых изделий используется хромистый железняк. Он способен выдерживать нагрев до 1600°С, деформация при нагрузке начинает наблюдаться при Т=1300…1450°С.

Хромитовый огнеупорный кирпич

Хромитовый огнеупорный кирпич

Чтобы достичь высокой огнеупорности, к материалу могут добавляться присадки магнезита. В основном кирпичи используют для выкладывания топок и сводов в кузнечных печах.

Циркониевый

Изделия характеризуются устойчивостью к высоким температурам – до 2500°С включительно.

Огнеупорный кирпич циркониевого типа

Огнеупорный кирпич циркониевого типа

Отсутствует коррозия при воздействии основных и кислых шлаков, что позволяет их активно использовать для производства тиглей, в которых выполняется плавка цветных металлов.

Форма и габаритные размеры

Согласно ГОСТ, эти огнеупорные стройматериалы выпускаются в прямоугольной форме, размеры огнеупорного кирпича составляют 230х113х65 мм. Также встречаются изделия с трапециевидной и клиновой формой, а также с размерами 250х124х65 мм, 300х150х65 мм.

Формы и размеры огнеупорного кирпича

Формы и размеры огнеупорного кирпича

Масса согласно ГОСТ составляет 3,7 кг, в продаже также доступны изделия с весом от 2,8 до 4,5 кг. Чем выше вес огнеупорных кирпичей, тем дольше они могут сохранять накапливаемое тепло.

Маркировка

Согласно ГОСТ, для определения области применения огнеустойчивых стройматериалов используется буквенная маркировка:

  • ША, ШБ – продукция общего предназначения;
  • ШКУ – ковшовые изделия;
  • ШПД – доменный кирпич для горнов;
  • ШЦУ – используется в качестве облицовочного материала каминов и печей.

Особенности использования

Высокие показатели огнеустойчивости печей и каминов во многом зависят от правильного выбора растворов, используемых при кладке огнеупорного кирпича. Обычно рекомендуется использовать те смеси, которые в своем составе имеют те же компоненты, что использовались в производстве кирпича.

Процесс кладки огнеупорного кирпича

Процесс кладки огнеупорного кирпича

Перед тем, как производить кладку, важно рассчитать рабочую температуру будущей конструкции. От этого зависит толщина монтажного шва. Чем выше нагрев конструкции, тем его толщина должна быть меньше.

Заключение

Огнеустойчивые кирпичи являются оптимальным стройматериалом, когда выполняется сооружение конструкций, эксплуатируемых в условиях высокотемпературных режимов и открытого пламени.

Большой выбор изделий этого типа позволяет создавать конструкции не только разные по форме, а и по своим эксплуатационным характеристикам.

Применение только природных материалов для производства кирпичей обеспечивает безопасность людей, которые будут использовать сооружаемые конструкции.

Видео: Какой кирпич для топки лучше? Тест шамотного и красного кирпича проверка на нагрев и теплоёмкость

Огнеупоры (материалы и изделия) и их огнеупорность: виды и свойства

Для некоторых производств металлургической, энергетической, горно-перерабатывающей отраслей промышленности, научных исследований необходимы технологические комплексы, установки; лабораторные печи, аппараты, выложенные изнутри огнеупорными материалами, штучными изделиями, способным выдерживать постоянное или циклическое воздействие высокой температуры сырья, реагирующих веществ, продукции.

Нередко при возведении особо важных строительных объектов, имеющих повышенную пожарную опасность, необходимо использование несущих конструкций из огнеупорного (огнестойкого) бетона.

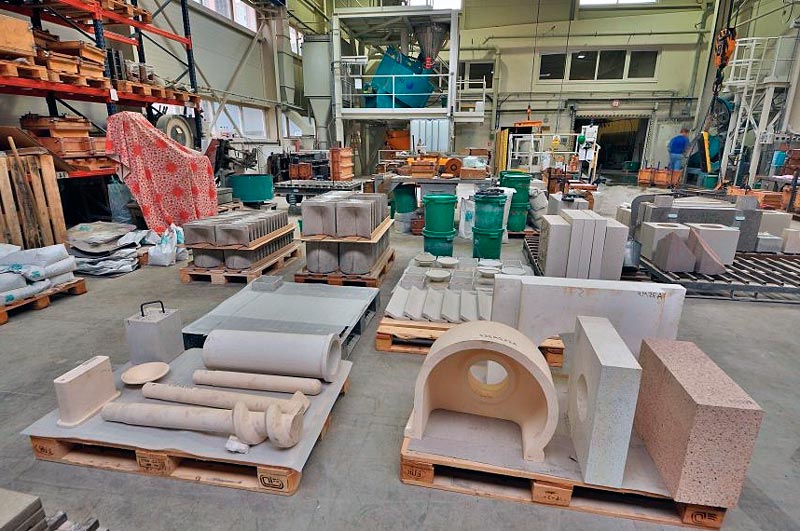

Огнеупоры в ассортиментеОгнеупоры в ассортименте Огнеупорный изделия в ассортименте

Назначение и свойства

В ГОСТ 28874-2004, классифицирующем все виды (типы) огнеупоров, дано определение огнеупорности, как свойству материалов выдерживать, не переходя в расплавленное состояние, воздействие высокой температуры.

ГОСТ Р 52918-2008 дает определение огнеупорам. Ими называют неметаллические материалы, которые обладают огнеупорностью не ниже 1580 ℃, используются в агрегатах и устройствах для защиты от воздействия тепловой энергии и газовых, жидких, твердых агрессивных реагентов.

К огнеупорным изделиям относятся огнеупоры, имеющие заданные геометрические формы, размеры.

В целом огнеупорами называют материалы, готовые формовые изделия, произведенные в основном из минерального сырья, что способны сохранить свои огнестойкие свойства в условиях длительной эксплуатации при очень высокой температуре среды, в том числе агрессивной; служащие защитными покрытиями различного производственного, лабораторно-опытного оборудования или несущими строительными конструкциями.

Назначение огнеупоров:

  • Защита корпусов, частей установок, агрегатов, любого другого оборудования с рабочими зонами, поверхности которых внутри или снаружи подвергаются воздействию расплавленного сырья, реагирующей среды в ходе технологического процесса, готовой продукции с температурой выше 1580 ℃.
  • Обеспечение длительного периода сохранения несущих свойств, геометрической неизменности форм строительных конструкций в условиях развития пожара на особо важных объектах.

Свойства огнеупорных материалов, готовых изделий, кроме основного – высокой стойкости к огню, востребованные заказчиками:

  • Низкий коэффициент теплопроводности.
  • Термическая стойкость к линейному/объемному расширению.
  • Стойкость к различным видам агрессивных сред, включая радиационное воздействие.
  • Длительный период эксплуатации.
  • Невысокая стоимость.

Кроме того, на производстве востребован такой параметр, как возможность быстрой замены защитного слоя огнеупорных материалов, набора из штучных изделий в ходе плановых остановов, аварийных ремонтов промышленного оборудования с высокотемпературными рабочими зонами.

Классификация

Огнеупоры подразделяются на два основных класса – это неформованные материалы и формованные (штучные) изделия.

Формованные огнеупорыФормованные огнеупоры Формованные огнеупоры

К неформованным огнеупорным материалам относят:

  • Огнеупорные цементы.
  • Бетонные смеси, торкрет-массы высокой стойкости к огню.
  • Разные виды порошков для заправки металлургических печей.
  • Мертели.
  • Пластичные огнеупорные пасты, суспензии.

Формованные огнеупорные изделия, серийно производимые по технологиям горячего, полусухого прессования пластической формовки; литья, включая вибрационное, из расплавов, текучих масс подготовленного сырья; распилом крупных блоков, горных пород, изготавливают:

  • Прямыми, клиновыми различных размеров, форматов.
  • Фасонными различной сложности, массы серийного изделия.
  • Специальными – промышленного или лабораторного назначения. К последним относятся тигли, кюветы, оборудование для проведения исследований в условиях высокой температуры.

Огнеупорные материалы, изделия классифицируют по таким основным параметрам:

  • По физическому состоянию.
  • Химическому составу.
  • Огнеупорности.
  • Плотности, пористости.
  • Форме, размерам, весу.
  • Способам формования.
  • Области применения.

По огнеупорности их подразделяют на четыре группы (класса):

  • Огнеупорные, выдерживающие температуру эксплуатации в диапазоне 1580-1770 ℃.
  • С высокой огнеупорностью – 1770-2000 ℃.
  • С высшей огнеупорностью – 2000-3000 ℃.
  • Сверхогнеупорные – больше 3000 ℃.

По пористости на восемь классов – от особо плотных огнеупоров, открытая пористость которых меньше 3%, высокоплотных – 3-10%, плотных – 10-16%; до ультрапористых, где она превышает 75%.

В зависимости от формы, геометрических размеров, веса огнеупорные изделия классифицируются:

  • Прямоугольными, включая огнеупорные кирпичи стандартных строительных типоразмеров.
  • Фасонными различной конфигурации, включая криволинейную, формы.
  • Листами, рулонами.
  • Погонными изделиями – более 450 мм.
  • Штучными – до 2 кг.
  • Блоками – от 2 кг до 1 т.
  • Крупными блоками – больше 1 т.

По физическому состоянию готовой продукции при поставке заказчикам:

  • Неформованными материалами – сухими, полусухими смесями; жидкими, пластичными готовыми растворами.
  • Штучными изделиями.
  • Строительными огнеупорными конструкциями.

Неформованные огнеупорные материалы также квалифицируют по основным способам нанесения на защищаемые поверхности производственного оборудования, строительных конструкций:

  • Напылению.
  • Обмазке.
  • Литью.
  • Торкретированию.
  • Виброуплотнению.
  • Трамбовке.
  • Прессованию.
  • Пескометной набивке.

Существуют и другие классификации огнеупоров, основанные на способах подготовки сырья, производства неформованных материалов, изготовления штучных изделий, строительных конструкций.

Основные виды и типы

Такое деление основано на различиях в химическом составе огнеупорных неформованных материалов, готовых изделий. Общепринято при этом в названии огнеупора первым ставить преобладающий компонент:

  • Кремнеземистые – эти термостойкие материалы, что более чем на 90% состоят из SiO2. К ним относятся динасовые огнеупоры, широко применяемые для футеровки металлургических и других видов печей; кварцевое стекло, из которого изготавливается весь спектр термостойкой посуды, оборудования для лабораторий. Огнеупорность динасовых материалов – до 1730 ℃, кварцевого стекла – до 1200 ℃.
  • Алюмосиликатные. Их основные компоненты – Al2O3, SiO2. В зависимости от процентного содержания Al2O3 они бывают полукислые – 14-28%; шамотные – 28-45%; высокоглиноземистые – 45-95%. Огнеупорность высокоглиноземистых материалов – свыше 1750 ℃.
  • Магнезиальные на основе MgO, при производстве проходящие обжиг в температурном диапазоне 1500-1900℃. Их огнестойкость обуславливает широкое применение в металлургической отрасли, чему также способствует высокая прочность, стойкость при контакте с движущимися расплавами металлов, шлаковых масс.
  • Периклазовые – это магнезиальные огнеупорные материалы с содержанием MgO свыше 85%.
  • Периклазоуглеродистые материалы изготавливаются из периклазового огнеупорного порошка с добавкой 6-25% графита с органической связкой, например, фенолом с этиленгликолем.
  • Хромистые, производимые из минерала хромита с температурой плавления 2180℃. Большим преимуществом этих термостойких материалов является их инертная устойчивость как к кислым, так основным металлургическим шлакам.
  • Цирконистые. Их основные компоненты – это минерал бадделеит, содержащий до 62% ZrO2 и ZrSiO4. Огнеупорность – 2700 ℃, отличная стойкость при контакте с расплавами металлов, высокая прочность.
  • Углеродистые. Их основной компонент – это свободный углерод, соединения с его высоким содержанием. Обжиг сырья происходит при температурах от 1100 до 2000 ℃, после чего спектр их применения – это футеровка электротермических, металлургических печей (домен, мартенов), промышленных установок по выплавке цветных металлов, реакторов АЭС. Огнеупорность разновидностей углерода достигает 3500℃, а графита, его кристаллической разновидности – 3800 ℃.
  • Оксидноуглеродистые – это огнеупоры, созданные на основе оксидов магния, бария, кальция, бериллия с углеводородом, обладающие высокой огнеупорностью.
  • Бескислородные изготавливают из тугоплавких химических соединений – нитридов, силицидов, сульфидов, боридов, карбидов. Их применение в окислительной среде ограничено.
  • Доломитовые, состоящие после обжига доломитовых горных пород из смеси оксидов магния и кальция, огнеупорные до 2300℃.

Это далеко не полный перечень видов (типов) огнеупоров, производимых также из другого сырья, с различными добавками.

Область применения

Огнеупорные неформованные материалы, штучные изделия, благодаря набору востребованных учеными, специалистами проектных, строительных организаций, производственных предприятий, применяются в различных отраслях производства, науки:

  • в стекольной, цементной промышленности;
  • в металлургии черных, цветных металлов;
  • в энергетике;
  • в авиа, ракетостроении как при создании двигателей, так и в качестве защитных сверхтермостойких покрытий;
  • в атомной промышленности;
  • в производственных, учебных лабораториях – муфельные печи, огнеупорная посуда.
Розлив металла в огнеупорные ванныРозлив металла в огнеупорные ванны Розлив металла в огнеупорные ванны

Так, неформованные огнеупоры используют для создания, ремонта защитных покрытий – футеровок:

  • Промышленных печей нагрева, обжига сырья – высокоглиноземистые смеси, шамот.
  • Печей для производства кокса – обмазки.
  • Ковшей для розлива стали, чугуна – магнезиальные, кремнеземные, высокоглиноземистые, массы.
  • Электроиндукционных печей – периклазовые, корундовые торкрет-массы.
  • Мартенов, дуговых печей – огнеупорные металлургические порошки.

Формованные огнеупоры, в виде различных по форме, толщине, размерам штучных изделий, используют следующим образом:

  • Для выкладки подовых оснований, возведения стойких к высокой температуре стен, сводов, других элементов металлургических печей, конвертеров по выплавке черных, цветных сплавов, котлов ТЭЦ.
  • Для создания надежной футеровки реакторов АЭС.
  • Для защиты нагреваемых до сверхвысоких температур рабочих поверхностей двигателей самолетов, ракет.

При использовании штучных изделий в ходе выполнения защитных покрытий, возведения футеровочных кладок различного по назначению оборудования швы между ними тщательно, по всему объему заполняют неформованными огнеупорными материалами, обеспечивая целостность, а после первичного обжига в процессе эксплуатации – монолитности защитного слоя.

Кроме того, неформованные огнеупоры наносят сплошным слоем на кладки из штучных изделий, повышая толщину, следовательно, теплоизоляцию, огнестойкость такого «пирога»; а также на несущий конструктив зданий, сооружений, выполненный из металла, обеспечивая надежную, многочасовую огнезащиту металлических конструкций; а также заводских, монолитных конструкций из железобетона на особо важных пожароопасных объектах защиты.

Производство

ГОСТ Р 52918-2008 определяет сырье для производства огнеупоров как горные породы, имеющие огнеупорность не меньше 1580 ℃, допуская также утилизацию огнеупоров возвращением бракованных изделий, неформованных материалов, отходов производства, эксплуатации в технологический процесс.

Однако, на практике в рецептурный состав исходного сырья входят не только изначально огнеупорные материалы, но и другие компоненты, способные создавать устойчивые связи, требуемую молекулярную структуру готовой продукции, а также пластификаторы.

Тем не менее основным сырьем для производства огнеупоров служат горные породы, в составе которых:

  • Простые, сложные оксиды – SiO2, Al2O3, MgO, ZrO2, MgOSiO2.
  • Бескислородные соединения – силициды, карбиды, нитриды, бориды, графит.
  • Оксинитриды, оксикарбиды.

Для серийного производства огнеупорных материалов используют разнообразные технологические процессы, основным из которых является традиционный алгоритм, состоящий из следующих этапов:

  • Измельчения компонентов сырья.
  • Их предварительной тепловой обработки.
  • Приготовления шихты с добавками различных пластифицирующих, модифицирующих добавок.
  • Формования штучных изделий литьем, прессованием, экструзией с допрессовкой; неформованных материалов – без этой технологической стадии.
  • Обжига в туннельных, газокамерных печах.
  • Складирования, упаковки.

Часть формованных огнеупоров получают распиливанием крупных блоков готовой продукции, а также из огнеупорных горных пород.

виды, производство, изготовление, смесь для кладки, видео-инструкция по монтажу своими руками, как называется, фото и цена

Огнеупорные материалы производятся по особым технологиям, которые позволяют их использовать в особенных условиях, связанных с постоянным контактом открытого огня. Именно таков огнеупорный кирпич для бани.

Кроме создания печек для бани, огнеупорный стройматериал применяется для создания каминов, печей отопления и дымоходов. Существует множество разновидностей данного продукта, и каждый из них используется для конкретной цели. Далее мы разберем некоторые моменты, связанные с этим продуктом.

Огонь уже давно стал нашим другом

Огонь уже давно стал нашим другом

Общая характеристика

Фото огнеупорного кирпича

Фото огнеупорного кирпича

Свойства

Любой огнестойкий кирпичный стройматериал должен обладать определенным набором характеристик, которые и позволяю ему именоваться огнестойким (Узнайте здесь, что такое черный кирпич).

Можно выделить пять основных характеристик, которыми обладают огнеупорные кирпичи:

  • Жаростойкость. Этот параметр является основным. Материал должен выдерживать накаливание до 100 градусов по Цельсию. Причем такое накаливание никак не должно сказываться на прочности и иных характеристиках изделия.
  • Термостойкость. Этот показатель отражает способность изделия выдерживать накаливания и следующее за ним остывание.
  • Низкая теплопроводность. Этот показатель позволяет не остывать печке. Кирпич с низкой теплопроводностью удерживает тепло внутри очага, не давая ему остывать.
  • Тепловая инерция. Этот параметр отвечает за способность изделия медленно нагреваться и также медленно остывать.
  • Теплоемкость. Способность к накапливанию тепла.

Таким образом, строительный материал с огнеупорными свойствами разительно отличается по своим характеристикам  от обычного кирпичного материала. Далее мы поговорим о его разновидностях.

Разновидности

Клейменный шамот

Клейменный шамот

Видов огнестойкого строительного материала немало. Однако, в основном, выделяются четыре основных класса.

Итак, виды огнеупорного кирпича:

  • Кварцевый. Этот материал имеет пониженное количество глины в своем составе. Доля же кварца (песка) у него увеличена. Такие  показатели не позволяют использовать кварцевый продукт в местах, где присутствует щелочь, известь, ржавчина и т. д. Сфера его применения ограничивается прямым контактом с металлами и пламенем.
  • Шамотный. Этот вид является прямой противоположностью кварцевому стройматериалу. Тут содержание глины увеличено. Это позволяет использовать данный кирпичный продукт в условиях с повышенной температуры, которая превышает показатель в 1300 градусов по Цельсию.
  • Основной. Применение в бытовом строительстве печей не получил, однако активно используется в металлургии.
  • Углеродистый. Его использование еще более узкое, даже по сравнению с основным. Этот продукт используется в доменных печах.

Огнестойкие печные материалы различаются также и по своим формам. Самым распространенным является форма брикета. Однако выпускается и огнеупорный клиновой кирпич. Он имеет особую форму «клина», которая используется для кладки печей и каминов.

 Огнеупор бывает разной формы

Огнеупор бывает разной формы

Производство

Изготовление

Производство огнестойких керамических изделий отличается от аналогичного, для изделий, не имеющих таких параметров. Мы рассмотрим, как изготавливается самый используемый в бытовом печном строительстве продукт. Речь пойдет о шамоте (читайте также статью Огнеупорный шамотный кирпич – все о нем).

В первую очередь происходит подготовка глины к производству. Данная подготовка включает в себя обжигание, которое проводится по особой технологии. Главной целью такого обжига является удаление из глинистого сырья всех водных связей, а также потеря пластичности глины, которая доводится до степени спекаемости.

Производство огнеупорного кирпича – это долгий процесс. Он представляет собой обжиг готовых брусков в специальных печах: вращающихся или же шахтных. Обжигание происходит при температуре до 1500 градусов по Цельсию.

Изготовление огнеупорного кирпича производится в различных условиях и по несколько отличающимся технологиям. Исходя из этого, получаются два основных вида шамота. Этими видами являются высокоотожженное изделие, и низкоженное.

Их различия заключаются в степени водопоглащения. Так, у первого вида шамота этот показатель составляет 2-10%, у второго – 20-25%.

Утилизация

Использованный огнеупор используется, как вторсырье

Использованный огнеупор используется, как вторсырье

Если мы говорим об изготовлении и использовании того или иного изделия, то нельзя не затронуть и тему утилизации. Касательно огнеупорников можно сказать, что все отходы идут на повторное производство.

Существует такое определение, как огнеупорный лом. Он делится на несколько подвидов, один из которых как раз таки и включает в себя огнестойкие кирпичные изделия.

Как называется этот вид лома? Он имеет название – магнезиальный.

Также существует такие виды огнестойких отходов, как:

  • Алюмосиликатный;
  • Углеродосодержащий;
  • Динасовый.

Каждый из них используется, как вторсырье, и магнезиальные отходы тут не исключение.

Такое применение отходов позволяет снизить стоимость огнеупорного кирпича, так как уменьшается использование глины, исключаются многие затраты электроэнергии, нужные при первичном производстве.

Использование магнезиальных огнеупорных отходов не распространено в той мере, к которой это можно было бы сделать. Однако развитие в этом направлении идет.

Главным препятствием в широком огнеупоров использовании магнезиальных отходов, как вторсырья, является качество производимых. Цена, конечно же, снижается. Однако, главное все же качество.

Применение

Раствор для кладки

Печная кладка осуществляется на глиняном растворе.

Печная кладка осуществляется на глиняном растворе.

Шамот и прочие огнеупоры применяются в основном при строительстве печей, как банных, так и отопительных. Печную кладку, несмотря на ее сложность, вполне под силу осуществить своими руками.

Для этого нужно иметь некоторые знания, которые позволят вам не совершать ошибок в данной работе, или же совершать их совсем мало. Прежде чем начать укладку кирпичей, нужно приготовить раствор. Для огнеупоров такой раствор отличается от обычной скрепляющей смеси.

Смесь для кладки огнеупорного кирпича делается из песка и глины. Причем глина, желательно должна быть такого же состава, как и в кирпиче.

Обратите внимание! Чем ближе раствор по своему химическому составу к кирпичу, тем лучше. Кладка должна стать единым целым со скрепляющей смесью.

Процесс кладки

Стандартная инструкция, которой должны следовать печники выглядит таким образом:

  • Прежде всего, нужно создать проверочную кладку, которая делается точно также как и основная, только без скрепляющего состава.
  • Далее специальным щупом проверяется зазор между кирпичами.
  • Если зазор отличается от заданного ранее значения, то кирпичные изделия притирают.
  • После всего этого, кладка разбирается.
  • Начинается основная укладка, которая делается точно таким же образом что и проверочная (имеется в виду то, что все кирпичи проверочной кладки должны стать на свои места и в основной).

Кладка проводится при помощи песчано-глинянного раствора. По стандартным правилам. Главное в печном строительстве выдерживать толщину межкирпичных швов.

Вывод

На нашем сайте вы можете найти информацию не только про печные огнеупоры, но также и про любой другой строительный кирпич, такой как, например, двойной силикатный кирпич М 150 или же теплая керамика (Узнайте здесь, чем разрезать кирпич). Если у вас остались какие-то вопросы или недопонимания, то в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

какой вид можно использовать для кладки дымохода, топки, облицовки

Бытовые и промышленные печи, камины и дымоходы выполняют предназначенные функции при правильном подборе материала для изготовления. Успешно справиться с долговременной высокотемпературной нагрузкой может шамотный огнеупорный кирпич, технология производства которого включает специальные приемы обработки отборного минерального сырья.

Существует несколько марок жаропрочной кирпичной продукции, отличающейся по составу, некоторым потребительским свойствам, размерам. Планируя возведение печки, строительство сауны, камина нужно разобраться с ассортиментом, сделать заказ правильно, чтобы не попасть впросак.

Какой кирпич применять нельзя

Вначале надо определиться с тем, что точно не следует покупать. Множество нареканий появляется во всех источниках информации на обычный красный кирпич-сырец. Претензии не совсем понятны, потому что необожженная продукция изначально не предназначена для использования в качестве огнеупорных кирпичей для каминов и любых печей.

Структура, образующаяся при упрощенном формировании сырьевой смеси и обычном высушивании, позволяет легко проникать внутрь влаге. Кирпич, сделанный таким образом, при перепадах температур легко разрушается, начинает рассыпаться, не соответствует требованиям, предъявляемым к огнеупорным материалам.

Большой гигроскопичностью обладает кирпичная продукция из силикатов, к тому же у этих изделий невысокая теплоемкость и стойкость к перепадам температур. Даже при достаточной толщине печной или каминной кладки силикаты могут быстро разрушаться, приводя в негодность конструкцию.

Не рекомендуется использовать в качестве термостойкого материала кирпич из известняковых пород, произведенный по технологии гиперпрессования. Известняк при нагревании претерпевает декарбоксилирование, в результате которого выделяется углекислый газ. Образовавшийся массив легко поглощает влагу, теряет механическую прочность, пластичность, быстро разрушается при усадке и эксплуатации.

Большое количество кирпичных изделий изготавливают шликерным литьем, в процессе которого полужидкую массу сырьевой смеси заливают в формы и хорошо прогревают. Полученная продукция имеет красивые, точные формы, пригодна для наружного украшения печей. Основную часть огнеупорной кладки из шликерных кирпичей выполнять нельзя из-за невысокой механической прочности.

Какие кирпичи можно использовать

Интенсивное развитие рынка строительных услуг привело к появлению огромного количества производителей материалов. Кирпичи делают многие предприятия, однако хорошими огнестойкими свойствами обладает ограниченное количество изделий.

Среди обязательных этапов процесса изготовления огнеупорных кирпичей следует отметить следующие:

  • использование качественного натурального сырья, включающего лучшие сорта глины;
  • тщательное соблюдение соотношения твердой массы определенной влажности к объему добавляемой воды;
  • соблюдение режима формования и обжига, в соответствии с нормативными требованиями конкретной технологии;
  • получение однородной структуры всего параллелепипеда, не содержащей воздушных полостей.

Стенки топки подвергаются максимальному нагреванию, поэтому их выкладывают из шамотного огнеупорного кирпича. Некоторые печники делают топку из кварцевых видов продукции.

Таблица 1. Технические параметры огнеупорных кирпичей

Показатель Нормальное значение для данной марки кирпича
ШАК ША ШБ ШВ ШУС ПБ ПВ
Огнеупорность, °C 1730 1690 1650 1630 1580 1670 1580
Пористость изделий, % 23 24 24 30 24
Предел прочности, Н/мм2 23 20 22 12 20 15
Содержание добавок
Al2 O2 33 30 28 28 28
Al2 O3 14 — 28 14 — 28
SiO2 65 — 85 65 — 85

Необходимую толщину огнеупорного кирпича для печки мастер определяет в каждом конкретном случае, исходя из качества топлива, которое будет использоваться, размеров печки или камина, площади помещения в целом.

Слои, непосредственно примыкающие к топке, каналы дымоходов обычно выкладывают из огнеупорных керамических кирпичей, которые обладают достаточной для этих зон термостойкостью.

Облицовочная поверхность печи главным образом служит для украшения интерьера, не несет существенной термической нагрузки, поэтому требования к ее огнеупорным качествам весьма щадящие.

Верхняя часть дымоходов над кровлей находится в специфических условиях. По внутренним каналам выходит еще не совсем остывший дым, в то время как снаружи конструкция может быть окружена морозным воздухом.

Поэтому для внутренней кладки дымохода применяют огнеупорный кирпич, а снаружи дымоход защищают кладкой из материала с минимальной теплопроводностью. Такой подход исключит образование конденсата, увеличит долговечность наружной части дымохода.

Основные показатели

При выборе материала полезно знать и учесть его базовые характеристики, чтобы в последующем при работе не возникало неприятных неожиданностей.

Форма и размеры

Для выкладывания печей, дымоходных каналов, каминов применяют кирпичи нескольких типоразмеров, в которых фигурируют три основных показателя: длина большой площадки (постели или плашки), ее ширина и высота параллелепипеда.

Таблица 2. Распространенные типовые размеры огнеупорных кирпичей

Разновидность кирпича Часто применяемое обозначение вида Размеры, мм Обозначение размерного ряда
Длина (Д) Ширина (Ш) Высота (В)
Кирпич нормального формата (одинарный) КО 250 120 65 1 НФ
Кирпич стандарта «Евро» КЕ 250 85 65 0,7 НФ
Кирпич утолщенный КУ 250 120 88 1,4 НФ
Кирпич одинарный модульный КМ 288 138 65 1,3 НФ
Кирпич утолщенный с горизонтальными пустотами КУГ 250 120 88 1,4 НФ

Чаще всего используют кирпич привычного нормального формата, который называются одинарным и обозначают буквенным сокращением КО.

Кирпич, соответствующий европейским стандартам, очень похож на обычный отечественный. Отличие заключается в несколько меньшей ширине плашки (приблизительно на треть). Обозначается такой формат сокращением КЕ.

Кирпич для печи, высота которого превышена на 20 % по сравнению с обычным форматом, называют утолщенным, обозначают аббревиатурой КУ. Остальные параметры таких изделий соответствуют продукции КО.

Значительно реже встречается в печных кладках кирпич модульный КМ, с высотой и шириной плашки (постели), увеличенной на 5-10 % по отношению к КО.

Для оформления арочных отделок печей и каминов, наружных фигурных элементов, производят специальные виды изделий. Популярны клиновидные формы с зауженными ребрами или торцами. Внешние поверхности иногда украшают кирпичами с фигурными закруглениями.

Устойчивость к механическим нагрузкам

Безусловное требование к печной кладке – высокая прочность, которая, прежде всего, обусловлена характеристиками каждого кирпичного изделия. Значение максимальной механической нагрузки указывают в маркировке рядом с буквой М.

Число информирует о количестве килограмм, которое без последствий может выдержать 1 см2 кирпичного бруска. Для обычных печей и каминов достаточно прочности, равной 200 кг/см2, для крупных массивных конструкций можно купить продукцию с повышенной прочностью, максимум до 250 кг/см2. Покупать еще более прочные изделия для кладки печей не имеет смысла, стоят они дороже, предназначены для обычных несущих стен, при нагревании могут выделять синтетические добавки, специально введенные в сырье.

Морозостойкость

Требование к устойчивости при действии отрицательных температур может удивлять, так как речь идет о печках. Однако, для дымоходов, печей и каминов в летних постройках морозостойкость является важным показателем, который обозначается в маркировке буквой F. Рядом стоящее число указывает на допустимое количество циклов замораживания и оттаивания. В целом морозостойкость характеризует общую способность кирпичной продукции выдерживать любые перепады температур.

Способность проводить и накапливать тепло

Все слои печной кладки, начиная от топки, заканчивая облицовкой, должны обладать хорошей теплопроводностью и достаточной теплоемкостью, иначе конструкция будет красивой, прочной, надежной, но не выполняющей главное назначение – обогрева помещения. Оптимальным значением коэффициента теплопроводности считается показатель 0,6 Вт/(м·°C). Кирпичная кладка на чердаке и выше может иметь меньшую способность проводить тепло. В этих местах расположения допустимы и полезны теплоизолирующие способности материала.

Способность поглощать влагу

Огнеупорные кирпичи обладают минимальной гигроскопичностью, что способствует получению долговечной термостойкой кладки. Особое внимание при покупке нужно обратить на выбор кирпича для выкладывания фундамента отапливающей конструкции и дымохода – участков, находящихся в окружении влажного воздуха. Для сооружения печей нужно приобретать только продукцию, соответствующую нормативам стандартов.

Особенности клинкера

Кирпич, сделанный по клинкерной технологии из высоко плавящихся сортов глины, обладает большой прочностью (больше, чем М300) и морозостойкостью (больше, чем F 100).

Специфические особенности клинкера незаменимы при кладке базового слоя фундамента и внутреннего канала дымохода, доходящего до оголовка, при условии оформления облицовки другим материалом.

Делать из клинкера основную часть печки – дорогое и ничем не оправданное удовольствие, тем более, что конструкция получится массивной и утяжеленной.

Если хозяин планирует сделать компактную печку в баньке, клинкерный кирпич будет идеальным материалом, который позволит отапливать пространство не хуже, чем толстостенная чугунная «буржуйка».

Как избежать покупки брака?

Огнеупорные кирпичи производят в соответствии с ГОСТом или техническими условиями предприятий. Теоретически бракованная продукция попадать в продажу не должна, хотя на практике случаются разные ситуации. Опытные мастера располагают собственными методами оценки качества.

Самым надежным, но не всегда допустимым способом является своеобразный метод. Нужно взять кирпич и уронить на пол с высоты одного метра на каменную поверхность. Если после падения получились крупные куски, значит – продукция хорошая. При образовании кучи мелких осколков, от покупки следует воздержаться, хотя стоимость одного кирпича придется, наверное, оплатить.

Хорошо выявляется качество кирпичных изделий при постукивании. Если издаваемый звук довольно звонкий и продолжительный, изделие хорошее, соответствует 1 сорту.

Если при постукивании кирпич издает четкий, короткий звук, продукция относится ко 2 сорту, что тоже вполне приемлемо для большинства печек.

При глухом звуке от покупки лучше воздержаться, потому, что это признак явного брака.

Приобретение огнеупорных материалов у производителей, специализирующихся на данном виде деятельности и имеющих авторитет у клиентов, позволит избежать неприятных сюрпризов при кладке печей и их последующей эксплуатации.

Загрузка…

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
