Виды профилей из металла – стеновой металлический элемент для гипсокартона, виды направляющих для ГКЛ, арочный металлопрофиль

Содержание

Виды металлических профилей (+фото)

Для любого сайдинга и его установки используются дополнительные крепежные элементы. Одним из таких является металлический профиль, благодаря ему облицовка крепится к стене дома. Все виды профилей идут стандартных параметров, но используется для разных назначений. Будучи молодым и неопытным в строительных и ремонтных работах, я неоднократно приобретал доборные материалы не того назначения. Поэтому сейчас, когда я самостоятельно выполнил и внутренние, и внешние облицовочные работы, хочу рассказать про виды этих материалов, область их применения и про крепление профиля к стенам здания.

Металлический профиль для обрамления перфолиста

Подробнее о них

Металлический профиль

Всем известно, что фасад служит не только красивой облицовкой дома, но и выполняет очень важные функции, такие как звуко- и теплоизоляция. Для правильной и долгой службы фасада необходимо правильно подбирать фурнитуру и установить облицовку без зазоров. Именно поэтому закрепить профиль к поверхности стены это еще не вся работа. Нужно правильно рассчитать места установки каркаса, чтоб в дальнейшем не образовалась не состыковка панелей.

Доборные элементы для облицовки сайдингом это целый комплект металлических профилей. В него входят такие виды:

  1. Для начала используется стартовый профиль. Он является началом и опорой для установки нижнего ряда облицовки.Стартовый элемент служит направляющим, профиль к поверхности крепится без лишних усилий.
  2. Для отделки углов здания используется угловой элемент.
  3. Чтоб оформить внутренние углы пользуются J-профилем.
  4. Околооконная фурнитура закрывает откосы дверей и окон.
  5. Для стыковки требуется планка формы Н
  6. Края последних панелей маскируют финишной планкой.

Металлический профиль для отделки

Важно! Металлический профиль используют даже для установки заборов. Одним из таких является крепежный профиль шляпный 50х20х3000, где 3000 – это его длина(3м), а 50х20 – это сечение шляпного типа. Существует два вида: окрашенный и оцинкованный, для первого толщина стали имеет значение 1,5 мм, для второго – 1,2 мм.

Когда я столкнулся с большим количеством типов доборных элементов, то понял, что перед началом проведения ремонтных работ нужно подсчитать количество необходимого материала. Согласитесь, будет обидно, если вы начнете работу и обнаружите, что вам не хватает профилей или вообще нет нужных.

Таблица стандартных размеров металлических панелей

Название Размер Толщина металла
П-образный 50х22х20 мм, 65х22х20 мм, 80х22х20 мм, 100х22х20 мм 1,2 мм
Г-образный 40х40 мм, 50х50 мм, 44х60 мм 1,2 мм
Z-образный 40х22х20 мм, 30х22х20 мм, 50х22х20 мм 1,2 мм , 1,5 мм
Т-образный 65х30 мм, 80х30 мм 1,2 мм



Металлический профиль для облицовки

Стандартная длина всех профилей – 3 метра, однако возможно изготовление по индивидуальным эскизам до 6 метров. Так же возможно прогрунтовать металлические планки или окрасить в необходимый цвет. Когда я выбирал необходимые мне доборные планки, то сразу просил придать им необходимый для меня цвет. Этого конечно можно избежать, если вы покупаете материалы стандартных размеров, но мне пришлось заказывать индивидуальное изготовление.

Устанавливаем элементы

Металлический профиль служит основой для изготовления металлических каркасов

Так как начало установки пвх плит начинается снизу, то крепится стартовый профиль к поверхности внизу обрешетки. Ширина планки зависит от ширины пвх панелей и в дальнейшем она под ними скрывается. Профиль к поверхности закрепляем саморезами с широкой шляпкой – благодаря этому любые видыпвх плит, будут жестко цепляться к стене. Цвет стартовой полосы не имеет никакого значения, потому что спрячется под пвх облицовку. А вот благодаря угловым комплектующим происходит оформление стыков сайдинга на углах дома. Вместе с ними правильно фиксируется боковая сторона пвх панелей и формируется правильный угол. Использование этих уголков придает целостности всей конструкции на стене. Для отделки карниза и балкона пользуются J-фаской. Так же металлический J-профиль прикрывает боковые концы рядовых пвх плит.

Металлический профиль в каркасной системе

Все виды профилей важны для отделочных работ, с их помощью любая конструкция не только плотно крепится к стене, но и принимает завершенный вид.

Чтобы надежно соединить панели сайдинга применяют Н-планки, они скрепляют края плит по всей длине. А П-профиль служит окантовкой при установке сайдинга, его пластичность позволяет использовать планки для получения конструкции любой формы.

Немного о двутавре

Сайдинг на металлическом профиле

Те, кто любит разгадывать кроссворд, наверно не раз сталкивались с этим словом. Думаю, незнающий человек никогда не смог бы представить, что двутавр – это профиль несущейбалки. Такие балки часто применяют для постройки мостов. Двутавровые металлические балки служат экономичным вариантом опор и приводят к уменьшению веса всей конструкции. Внешне профиль похож на букву Н, но с особенностью выбора нужного размера стенки и полки.

Направляющий профиль

Использование металлических балок обеспечивает достаточно преимуществ для конструкций разного вида. Компании по изготовлению металлических конструкций работают даже по индивидуальным эскизам.фаса

размеры и монтаж, виды и изготовление направляющих

Гипсокартон в последнее время пользуется особой популярностью, ведь это прекрасный, легкий в монтаже материал, установив который на каркас можно скрыть все недостатки и неровности стен. Зачастую, листы гипсокартона монтируют на каркас из металлических профилей. Если вы решили собрать такую конструкцию самостоятельно, то чтобы через некоторое время она не развалилась и не деформировалась, вам нужно будет досконально изучить виды и свойства металлических профилей.

Металлический профиль для гипсокартона: размеры и виды

Металлические профили не подвержены коррозии, так как для их изготовления используют оцинкованный холоднокатаный металл, благодаря этому срок их службы достаточно долог. Чтобы собрать правильный каркас для гипсокартона, вам необходимо разобраться в том, какие металлопрофили подойдут для этих целей.

Смонтировать качественный и прочный каркас для гипсокартонной конструкции поможет наша статья: https://homeli.ru/remont-i-otdelka/kak-krepit-karkas-dlya-gipsokartona.

Существует широкое разнообразие видов и размеров металлических профилей, благодаря чему можно подобрать модель под любые конструкции

Существует широкое разнообразие видов и размеров металлических профилей, благодаря чему можно подобрать модель под любые конструкции

Давайте посмотрим, какие виды металлических профилей существуют.

  1. Стоечные или вертикальные профили, названные производителями (СД или ПП), являются одним из главных элементов металлического скелета для установки гипсокартона на стены и потолок. Благодаря их, оптимальному для всех стен, размеру, после использования таких профилей остается минимальное количество ненужных отрезков. Их длина бывает от 2,5 до 4 м, ширина 60 мм, а высота полок 28 мм.
  2. Направляющие профиля (УД или ПН) имеют ширину 27 мм, длину 3 м, высоту полок 28 мм. Они используются для горизонтальной установки между стоечными профилями. Для удобства монтажа каркаса, такие профиля должны иметь перфорацию по всему периметру.
  3. Направляющие удерживающие профили применяются для монтажа перегородок и имеют следующие размеры: длина 2-4 метра, ширина 4,2 – 15 см и высота полок 37-40 мм. Как видите диапазон размеров у профилей (УВ) достаточно широк так, как при ремонте могут потребоваться перегородки разных размеров.
  4. Вертикальные стоечные профили для создания перегородок имеют ширину 60 мм, длину 3-4 м и высоту полок 40-50 мм. У некоторых из них есть специальные отверстия для более удобного монтажа коммуникаций и дополнительное ребро жесткости.

Арочные профиля (ПА) применяются для изготовления каркаса под арки или другие изогнутые конструкции. ПА бывают как вогнутые, так и выгнутые. Диапазон размеров таких профилей очень обширен.

За неимением арочных профилей, обладая достаточным уровнем мастерства, можно предать нужную форму стоечным профилям.

Собирая каркасную конструкцию для гипсокартона, учитывайте, что каждый вид профиля должен быть на своем месте, в противном случае плод вашей работы не будет иметь достойного внешнего вида.

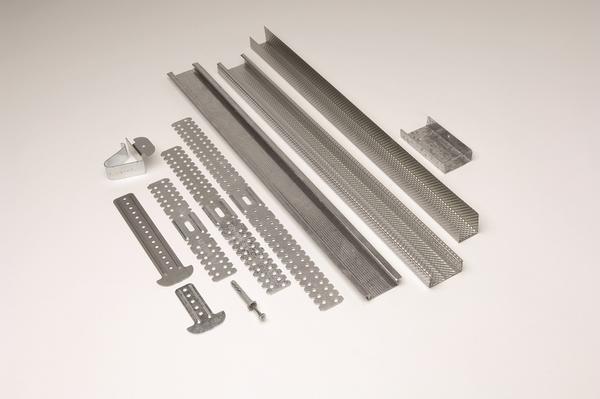

Дополнительные элементы под металлопрофиль для гипсокартона

Одних металлических профилей, для возведения каркаса под гипсокартон, недостаточно, необходимо иметь еще комплект разнообразных креплений. На данный момент существует огромное множество видов дополнительных элементов для металлопрофилей. Мы рассмотрим те из них, которые считаются необходимыми для работы с каркасными конструкциями.

Среди дополнительных элементов для металлического профиля следует отметить пластину, которая предназначена для крепления конструкции к основанию

Среди дополнительных элементов для металлического профиля следует отметить пластину, которая предназначена для крепления конструкции к основанию

Виды дополнительных элементов:

  • Соединитель для вертикальных профилей имеет два уровня. Он продается в раскрытом виде, поэтому при использовании ему необходимо загнуть две стороны под прямым углом, по намеченным линиям. Крепятся двухуровневые соединители при помощи двух саморезов.
  • Соединители одноуровневые, более известные в строительных кругах под названием «крабы», используются для закрепления в месте пересечения направляющих. Такие крепления, необязательно устанавливать с помощью саморезов, на них есть специальные защелки, которые в полнее выдержат нагрузку до 20 кг.
  • Прямой подвес используется для установки вертикального профиля на потолок. Его прикрепляют непосредственно к основе, предварительно изогнув буквой П, с помощью саморезов. Его длина может быть от 7,5 до 30 см. Если вы не нашли прямой подвес, его можно изготовить самостоятельно из вертикального подвеса.
  • Анкерный подвес используется для увеличения длины прямого подвеса. Он вставляется в металлический стоечный профиль, а его тяга продевается через отверстия пружины. Подвес с тягой выдерживает нагрузки до 25 кг.

Правильно подобрать подвесы поможет пост: https://homeli.ru/remont-i-otdelka/podvesy-dlya-gipsokartona.

  • Продольный соединитель используют, когда стоечный профиль не обладает достаточной длиной. Такой удлинитель вставляется в ПП и закрепляется на нем двумя саморезами.
  • Угловой соединитель для стоечного профиля используется для замены одноуровневого соединителя.

Такие дополнительные элементы для должны быть качественными и достаточно прочными, ведь без их помощи вам не удастся собрать каркас из металлических профилей гипсокартонных конструкций.

Чем крепить металлический профиль из гипсокартона

Для того чтобы собрать воедино все элементы, вам понадобятся саморезы и дюбеля. Чтобы сделать конструкцию более прочной и долговечной, необходимо хорошо разбираться в видах и размерах этих небольших, но очень важных деталей каркаса.

Для крепления металлических профилей используются саморезы

Для крепления металлических профилей используются саморезы

Какие саморезы могут понадобиться:

  • Для однослойных гипсокартонных сооружений используют саморезы длиной 25 мм, если вы крепите конструкцию из 2 и более слоев гипсокартона, то вам подойдет длина 40 мм.
  • Чтобы закрепить на потолке прямые подвесы используйте сверлящие или прокалывающие саморезы длиной 11 или 16 мм, однако такие приспособления могут мешать плотному прилеганию листов гипсокартона. Отличным выбором для установки прямых подвесов на потолок, станут саморезы с пресс-шайбами.
  • При монтаже на стену УД профилей вы не обойдетесь без пластиковых дюбелей.
  • Если вы собираете потолочную гипсокартонную конструкцию, используйте для крепления подвесов специальные металлические крепежи, под названием анкер-клин. Такие крепления выдерживают огромные нагрузки, устойчивы к ржавчине и поэтому обладают достаточно долгим сроком службы.
  • Дюбель гвоздь применяется для прикрепления элементов каркаса к несущим стенам. Дюбеля выбирайте для таких конструкций из пластика так, как их можно вбивать в стену молотком.

Помните, что от правильного выбора гвоздей и саморезов напрямую зависит надежность возведенных вами гипсокартонных потолков и стен. Подробнее читайте материал: https://homeli.ru/remont-i-otdelka/samorezy-dlya-gipsokartona.

Металлические профили для гипсокартона: критерии выбора

Выбирая металлические профили для установки гипсокартонного каркаса, обратите особое внимание на их качество, ведь на строительных рынках часто встречаются подделки непригодные для работы. Если вы вовремя не распознаете брак, вы рискуете после завершения ремонта, получить неровные и неустойчивые стены и потолок.

Выбирать металлический профиль следует, исходя из размеров и веса материала, который будет к нему крепится

Выбирать металлический профиль следует, исходя из размеров и веса материала, который будет к нему крепится

Часто встречающиеся виды брака:

  • Слишком тонкий металл, из которого сделан профиль, существенно снизит уровень нагрузки, которую будет способен выдержать каркас. Чтобы убедиться в качестве металла, используйте штангенциркуль, толщина металла должна быть не менее 0,55 см.
  • Если на профилях имеются следы ржавчины, то это верный признак того, что для их производства был использован металл подверженный быстрому ржавлению. Такой материал непригоден для установки каркасов. Если продавец предлагает вам профиль, обильно смазанный маслом, это верный признак того, что под слоем смазки скрываются какие-либо дефекты.
  • Когда размеры профилей не соответствуют общепринятым стандартам, каркас под гипсокартон может получиться не ровным, из-за чего,, к нему достаточно проблематично будет прикрепить ГКЛ.
  • Не берите профили, поврежденные при хранении и транспортировки, так как полностью выровнять их будет практически невозможно.

Разновидности металлического профиля для гипсокартона (видео)

Теперь вы знаете о недостатках профилей, которые наиболее часто встречаются на строительных рынках. Внимательно выбирайте материалы, и ваш ремонт будет радовать вас долгие годы.

Металлический профиль для гипсокартона: виды, размеры, крепление

Затеяли ремонт или переоборудование комнат в квартире, но с ужасом обнаружили, что стены, из-за недобросовестного отношения к труду строителей, имеют много неровностей и сделаны с отклонением от вертикали. Вариант выравнивания поверхности нанесением дополнительного слоя штукатурки является очень сложным и экономически невыгодным.

Гораздо красивее и практичнее смотрятся стены, обшитые гипсокартонным материалом. Популярность отделочных гипсокартонных плит обусловлена свойством материала и удобной технологией монтажа. Можно крепить листы методом наклеивания, но в этом случае очень сложно произвести выравнивание поверхности. Гораздо надежнее будет применение полноценного несущего каркаса с использованием специального металлического профиля для гипсокартона. Основные виды, размеры и способы крепления материала будут рассмотрены в этой статье.

Особенности и назначение элементов конструкции

Металлический профиль для гипсокартона позволяет полностью осуществить многие дизайнерские решения по изменению интерьера практически любого помещения. Этот вид крепления гипсокартона позволяет собрать перегородки любой формы.

Гипсовые изделия прекрасно впитывают влагу, при этом не рассыхаются, но и не увлажняются сверх меры. Поэтому гипсовый материал не теряет свою конфигурацию в любых условиях эксплуатации. Также можно выделить отличные звукоизоляционные свойства отделочных плит.

От деревянного каркаса металлический профиль под гипсокартон отличается отличными влагоизоляционными свойствами. При производстве поверхность профиля подвергается нанесению слоя оцинкованного железа, что обуславливает прекрасную защиту материала от появления ржавчины. Благодаря гибкости материала, монтаж металлического профиля для гипсокартона дает возможность осуществить дизайн интерьера любой сложности. Вместе с тем малая толщина металла способствует облегчению изделия, поэтому общая масса всего каркаса не создает дополнительной нагрузки на несущие стены.

Виды металлических профилей

Человек, занимающийся ремонтом постоянно, сможет легко разобраться в достаточно широком ассортименте разнообразных видов металлического профиля для гипсокартона. А вот домашним мастерам, которые впервые решили собрать несущий каркас из профильного материала, необходимо внимательно изучить основные виды профилей и их отличия.

Все профили, применяемые для ремонта стен зданий, условно можно разделить по области использования:

  • потолочные;
  • стеновые.

По функции, используемой в определенной конструкции:

  • несущие;
  • направляющие.

Отдельным видом считается арочный металлический профиль для гипсокартона. Такой материал предназначен для формирования различных деталей интерьера с определенной степенью изгиба. Они имеют одинаковый размер, как и несущие потолочные, но с надрезами, которые позволяют придать изделию изгиб любой формы.

Также можно выделить еще два специальных вида металлических профилей под гипсокартон:

  • угловой профиль (ПУ), который предназначен для укрепления как внешних, так и внутренних углов;
  • маячковый профиль (ПМ), служит для выравнивания поверхности стен.

Обшивка стен и потолков

Любой каркас для обшивки стен состоит из горизонтальных и вертикальных элементов. Несущую функцию в этой конструкции выполняют вертикальные (стоечные) профили. Расположенные перпендикулярно им горизонтальные элементы называют направляющими (стартовыми) устройствами.

Для создания каркасов потолков или стен применяются в основном эти виды, а также арочный профиль для гипсокартона.

Дверная арка из гипсокартона

Направляющий профиль (UD или НП)

Основная функция этого профиля – создание ровной плоскости стены или потолка. Для формирования поверхности будущего каркаса монтаж металлического профиля под гипсокартон осуществляется по всему периметру сооружения.

Основным показателем прочности направляющего профиля считается толщина металла, из которого он изготовлен. Чем толще материал, тем прочнее и надежнее готовое изделие. Так для обшивки стен можно применять тонкий металлический профиль для гипсокартона, а вот для изготовления потолочных конструкций лучше применять детали, изготовленные из толстой листовой стали.

Стандартные размеры направляющего профиля: высота – 27 мм; ширина – 28 мм; длина – три или четыре метра.

Плоскостной несущий профиль (CD или ПС)

С помощью несущего (стоечного) профиля формируется необходимая надежность и жесткость каркаса. Именно к этим элементам крепятся листы гипсокартона, поэтому на них распределяется основная нагрузка.

Стоечный металлический профиль для обшивки стен

Крепление стоечного профиля осуществляется в направляющий, который закреплен по всему периметру стены. Производится он из металла разной толщины. Элементы с малой толщиной менее надежны, поэтому шаг крепления намного уменьшен, что приводит к большему расходу соединительных элементов.

Стандартные размеры металлического профиля для гипсокартона несущего типа: ширина – 60 мм; высота – 27 мм; длина – двух размеров три или четыре метра.

Арочный профиль

По сути, профиль арочного типа имеет характеристики, схожие с несущим или направляющим профилем. Имеется только существенное отличие в том, что он ослаблен многочисленными отверстиями или надрезами. Такое конструктивное решение позволяет изгибать этот элемент под различными углами, что является его основным предназначением для придания поверхности проема овальной или круглой формы. В зависимости от назначения арочные профили выпускаются вогнутого или выпуклого типа.

Арочный металлический профиль

В сечении арочный профиль полностью идентичен стандартным стоечным и направляющим элементам. Все металлические профили имеют в сечении вид буквы «П».

Перегородочные профили

Металлические профили для перегородок из гипсокартона имеют большие размеры, нежели обшивочные элементы. Соответственно и назначение их немного отличается от элементов отделки стены. Выбор вида профиля и его размеров осуществляется в соответствии с техническими требованиями вновь возводимой конструкции. Основными показателями простенка является уровень шумоизоляции, теплоизоляции и необходимости размещения коммуникаций внутри перегородки.

Монтаж перегородки из металлического профиля

Существуют два вида металлических профилей для перегородок:

  1. Направляющий профиль (UW) применяется для создания плоскости простенка. Монтаж его осуществляется по всему периметру предполагаемой конструкции (пол, потолок, смежные стены).
  2. Профиль стоечного типа (CW) используется для укрепления каркаса и придания ему высокой прочности. Монтаж его осуществляется с шагом 400 мм, чтобы легко было крепить листы гипсокартона с двух сторон элемента.

По ширине производители выпускают перегородочные профили – 50, 75, 100, 125 и 150 мм.

Элементы крепления профиля

Если решили сделать ремонт с использованием листов гипсокартона, то придется применять не только металлический профиль, определенного назначения, но и дополнительные крепежные детали, которые облегчат соединение профильной конструкции.

Крепление потолочного металлического профиля

Чаще всего при монтаже профиля применяют следующие детали:

  1. Кронштейн П-образной формы, который легко выгибается для задания уровня крепления. Основное назначение этого элемента – соединять металлический каркас с существующими поверхностями стен. Кронштейн крепится серединой детали, концы его прикручиваются к профилю саморезами.
  2. Быстроподвес является альтернативой кронштейну. Конструктивно этот элемент имеет две части – подвес, который защелкивается в профиле, и спицы с небольшим ушком. Подвес и спица фиксируются между собой с помощью специальной пружины. Преимуществом такого устройства считается простота регулировки горизонтального уровня. Недостаток – ослабление пружины и, как следствие, провисание потолка при продолжительной эксплуатации.
  3. Крабовый соединитель используется при установке перемычек, что позволяет соединять профили в перпендикулярном направлении. Такой элемент защелкивается в профиль, а затем привинчивается с помощью специальных усиков и саморезов.
  4. Для удлинения стоечных профилей применяются CD-соединители. Торец одного профиля устанавливается в соединитель, а другой элемент надевается на него. Затем фиксируется это соединение с помощью саморезов.
  5. Двухуровневый CD-соединитель применяется очень редко. Такой каркас делается двойным, чтобы компенсировать изменения размера деревянного материала в зависимости от влажности и температуры окружающей среды.

Инструменты для монтажа профиля

Качественное устройство каркаса для обшивки гипсокартонными листами невозможно без использования специального инструмента. Для проведения работ понадобятся:

  • ножницы для нарезки профилей;
  • шуруповерт облегчает завертывание саморезов;
  • плоскогубцы;
  • молоток;
  • ножовка или остро заточенный нож;
  • лазерный нивелир или уровень.

Все эти инструменты применяются для крепления саморезами гипсокартона к металлическим профилям.

Для монтажа непосредственно профильного каркаса применяется механический просекатель, применение которого намного увеличивает производительность выполняемых работ.

Назначение и принцип действия просекателя для профиля

Просекатель металлического профиля для гипсокартона отличается простотой эксплуатации. Работа с ним не требует специальных знаний и умения. Технически его можно сравнить с работой обыкновенного канцелярского дырокола.

Просекатель имеет три основные модификации:

  1. Ручной, который имеет минимальные возможности монтажа профиля, способен самостоятельно производить крепежные операции.
  2. Профессиональный усиленный инструмент предназначен для работы с более сложным профилем. Это устройство оснащено съемными элементами и способно создавать повышенное усилие.
  3. Профессиональный рассекатель передает механическое усилие пробойнику за счет многоступенчатых рычагов. Профессиональный электрический просекатель металлического профиля

Принцип работы инструмента очень простой:

  • детали профиля совмещаются и накладываются одна на другую;
  • место соединения располагается между губками клещей;
  • резким нажатием сводятся ручки рассекателя вместе.

После проведения этих операций отдельные детали профиля надежно и прочно соединяются между собой.

Монтаж каркаса на потолок

Первым шагом при установке каркаса будет разметка на поверхности. Для этого отмеряют расстояние 50–60 мм от угла и наносят вертикальную линию на примыкающую стену. Аналогичную отметку делают на противоположной стене. Затем соединяются эти линии на потолке с помощью длинной рейки.

Монтаж металлического профиля на потолок

Эта линия и будет ориентиром для установки первого профиля. Затем, с шагом 60 см, наносятся параллельные линии, на которых через 50 см делаются отметки в шахматном порядке, где будут крепиться подвесные элементы.

Крепеж профилей осуществляется с помощью саморезов или дюбелей. При этом внимательно нужно следить за правильным расположением элементов.

После монтажа каркаса необходимо произвести укладку сетевых и телефонных проводов, предварительно поместив их в гофрированную трубу, чтобы не допустить их повреждения об острые края профиля.

Далее производим крепление гипсокартона к металлическому профилю при помощи саморезов.

Некоторые ошибки начинающих строителей

Часто новички в процессе устройства потолков допускают следующие ошибки:

  1. Неверное обустройство каркаса. Фиксация профиля должна осуществляться с помощью подвесов, обязательно гладкой стороной вниз.
  2. При нарезке профиля не пользоваться электроинструментом, так как возможно нарушение антикоррозийного слоя. Лучше всего использовать ножницы по металлу.
  3. Строго соблюдать правильную ориентацию плиты, так как они имеют лицевую и тыльную стороны. На лицевой поверхности листа расположена гидрофобная пропитка.

Установка потолков и стен из гипсокартона является сложной и трудоемкой работой, поэтому лучше обратиться за помощью к специалистам. Любые ошибки при самостоятельном ремонте могут привести к неровностям и плохой теплоизоляции.

Профиль ЛСТК — виды и особенности

Легкие тонкостенные конструкции производятся из высокопрочной тонкостенной стали, которая обработана специальным антикоррозийным составом для более длительного срока службы и возможности использования в регионах с повышенной активностью окружающей среды. Наиболее распространенные профили ЛСТК называются Z, С, П образными. Кроме этих тонкостенных профилей существуют различные соединительные элементы, направляющие профили, обрешетки и балки – эти и многие другие элементы ЛСТК мы подробно рассмотрим в этом материале.

ЛСТК профиль

Профилегибочный станок для ЛСТК профилейПрофилегибочный станок для ЛСТК профилей

ЛСТК – это технология строительства быстровозводимых зданий из металлического каркаса, который состоит из тонкостенного профиля разных видов. Под аббревиатурой ЛСТК подразумеваются легкие стальные тонкостенные конструкции. К конструкциям ЛСТК относятся: ангары, склады, сельскохозяйственные и промышленные сооружения, жилые дома, коттеджи, гаражи, станции технического обслуживания, парковки, административные и офисные здания, многоэтажные здания, автомобильные мойки, магазины и торговые центры, а также мансарды и различные металлические конструкции разного типа.

Конструкция из ЛСТК

Профили ЛСТК для строительства быстровозводимых зданий из металла высокой прочности производят в настоящее время по всей России. Начиная с 2000 годов, то есть с того момента как в Российской Федерации начали активно строить складские и промышленные ангары, популярность технологии начала расти неуклонным темпом, вследствие чего купить профиль для ЛСТК можно на любом заводе металлопроката, которые существуют практически в каждом городе.

Производство ЛСТК провиля: профилегибочная установкаПроизводство ЛСТК провиля: профилегибочная установка

Для изготовления производители используют оцинкованную высокопрочную конструкционную сталь с оцинковочным слоем, которая соответствует всем необходимым нормам согласно государственному стандарту ГОСТ14918-80. Сталь рулонная, поставляется катушками, и ее цена формируется из общего веса, а не из количества изготовленного материала.  Кроме этого государственного стандарта популярен еще один – ГОСТ Р 52246-2004, он определяет критерии качества и нормы производства профиля ЛСТК из стального горячеоцинкованного листа.

Ассортимент стальных профилей Ассортимент стальных профилей

Полезная информация: российские стандарты для производства профилей из высокопрочной оцинкованной стали менее жесткие в сравнение с европейскими и международными. В начале 1990 года, когда российские государственные нормативы и стандарты не были сформированы, для ЛСТК многие предприятия использовали зарубежные стандарты ISO и ЕН. Даже в настоящее время, профили ЛСТК произведенные по евростандарту более качественные, чем российские.

Каркас ангара, склада из ЛТСККаркас ангара, склада из ЛТСК

Агрегаты, производственные мощности и механизмы

Система производства ЛСТКСистема производства ЛСТК

Рассмотрим подробно по пунктам:

1)Линия подачи стали с рунона

  • 1а — гидростанция
  • 1б – станок разматыватель стального рулона
  • 1в – правильный станок
  • 1г –прижим на гидроусилителе

2) Петельный компенсатор с подъемным столом

3) Система подачи стали с перфорацией

  • 3а – подающий механизм

  • 3б – система перфорирования стального профиля, маркировки и резки отверстий под разную толщину металла

  • 3в – печатный станок для нанесения маркировочной информации

  • 3г – гидростанция

4) Петельный компенсатор с подъемным столом

5) Профилегибочный станок ЛСТК

6) Система нарезания профиля с разными ножами

7) Разгрузка готовых изделий

Пуклевка в ЛСТК профилеПуклевка в ЛСТК профиле

Производство профилей ЛСТК

Линия размотки ЛСТК профилейЛиния размотки ЛСТК профилей

В строительстве легких стальных тонкостенных конструкций используется профиль ЛСТК с толщиной от 0,7 до 3 миллиметров, причем длина профиля практически не ограничена. Профили для строительства могут быть изготовлены из горячеоцинкованной стали, которая, как известно, позволяет избежать появления ржавчины на элементах конструкции и предоставляет возможность строить здания в регионах с повышенной активностью окружающей среды (такой профиль не поржавеет, не окислится и не потеряет своих прочностных качеств).

Специализированные линии на заводах металлопроката используют высокопрочную сталь, которая специальным разматывателем подается в сталегибочный станок, придающий форму будущему профилю.

Складские запасы металлического профиляСкладские запасы металлического профиля

Бывают обычные (цельнолитые) профили ЛСТК, а также специального назначения с перфорированными засечками, как их еще называют «термопрофили», которые отличаются от обычных более низкой теплопроводностью.



Профиль с перфорацией (термопрофиль)Профиль с перфорацией (термопрофиль)

Какие профили производят на заводе

Конструкции из стального каркаса собирают из самых разных видов тонкостенных профилей, среды которых могут быть:

  • оцинкованные уголки
  • оцинкованные пластины
  • соединительные ленты (связи)
  • обрешётка ЛСТК
  • направляющий профиль
  • стоечный профиль
  • С-образный профиль
  • Z-образный профиль
  • П-образный профиль
  • профиль карнизный
  • профиль с термопросечками для утепления здания и многие другие.
Схема применения профиля в устройстве стенСхема применения профиля в устройстве стен

В соответствие технического задания и проектной документации завод-изготовитель формирует готовый комплект каркаса из разных профилей. По желанию и заданным размерам заказчика завод производит нарезанные профили ЛСТК с необходимой маркировкой и отверстиями для крепления самонарезающими винтами или болтами. Цены на ЛТСК профиль зависят от объема и обычно указываются не за готовый комплект, а в тоннах (во многом зависит от качества стали).  ЛСТК – это быстровозводимое строительство высокой точности в замерах, ведь все детали легкой тонкостенной конструкции имеют правильную геометрическую форму без отклонений даже на 1 миллиметр.

Схема применения профиля ЛСТК в устройстве кровлиСхема применения профиля ЛСТК в устройстве кровли



Купить профиль ЛСТК по выгодным ценам можно в онлайн-режиме через форму обратной связи или по контактному номеру, который указан на странице «Контакты». Цена на профили для ЛСТК приятно удивит каждого, ведь мало того, что здания по быстровозводимой технологии из металлического каркаса строятся быстрее, не уступают в прочности капитальным сооружениям, и  при этом позволяют сэкономить до 30-40% на строительстве.

Профиль с ребром жесткостиПрофиль с ребром жесткости

Виды ЛСТК профиля

Z образный профиль

Z-образный профильZ-образный профиль

Производится в двух вариантах – обычный и с перфорацией. Простой Z-образный профиль для ЛСТК используется в устройстве крыши, выполняя функцию прогонов в зданиях, которые имеют большие расстояния между несущими стенами.  Термопрофиль Z-образной формы, так называемый ТZ-профиль предназначен для установки ограждающих конструкций и перегородок (устанавливается на несущие колонны специальным кронштейном).

С-образный профиль

С-образный профиль

Так называемый С-профиль идеально подходит для прогонов, а если сдвоить две части в форму образующую квадрат можно сделать упрочненную балку. Перфорированная версия такого профиля называется CТ, как его еще называют «термобалка», которая используется в строительстве стропил.

Направляющий профиль

Направляющий профиль ЛСТКНаправляющий профиль ЛСТК

Это профиль для ЛСТК, который производится, как и прежние виды, в двух вариациях: с термопросечками и цельнолитой.  Термопрофиль выполняет функцию направляющих стен. Обычный, направляющий без перфорации предназначен для таких же целей.

Профиль П60

Профиль П60Профиль П60

Простой тонкостенный профиль, который предназначен для ферм перекрытий.

Стоечный профиль ЛСТК

Стоечный профильСтоечный профиль

Производится с термопросечками (термопрофиль) и в цельнолитом виде. Используется как несущая стойка вертикального положения.

Профиль шляпный

Шляпный профильШляпный профиль

Производится в цельнолитом виде без перфорированных отверстий.

Карнизный профиль ЛСТК

Карнизный профильКарнизный профиль

Предназначен для строительства кровли, мансард и прочих конструкций из ЛСТК где требуется формирование торцевого свеса.

Профиль для утепления каркаса

Профиль для утепленияПрофиль для утепления

Да, существуют даже такие профили ЛСТК, в данном случае этот профиль предназначен для утепления стены каркаса как внутри, так и снаружи здания. Обратите внимание, что существует профиль для начального и для дополнительного утепления с разницей в высоте боковых граней.

Обрешетка

Универсальная обрешётка ЛСТКУниверсальная обрешётка ЛСТК

Бывает двух типов: с перфорацией и без. Применяется в качестве обрешетки кровли и фасадов быстровозводимых зданий.

Итог

Профилегибочный станок на заводе металлопрокатаПрофилегибочный станок на заводе металлопроката

Тенденция роста популярности технологии ЛТСК в России и в мире делает стальной профиль одним из самых востребованных строительных материалов, который представлен широким ассортиментом и практически всегда есть в наличии на заводах и фирмах металлопроката. Купить ЛСТК профили можно после того, как вы определились с проектом будущей застройки, ведь без технической документации завод не сможет произвести необходимый комплект металлоконструкции. Также, прежде чем купить ЛТСК профиль рекомендуется уточнение цены у разных производителей.

Производство ЛСТК профиляПроизводство ЛСТК профиля

Строительство развивается быстрыми темпами, быстровозводимые здания, металлические ангары и склады, торговые центры – все это теперь можно построить из стали за считанные месяцы.

Видео:

Узнаём размеры металлического профиля — Мастерим для дома и дачи своими руками

Металлический профиль используется в строительстве на протяжении нескольких десятилетий. Это незаменимый помощник домашних мастеров. С его помощью можно гармонично распределить пространство внутри помещения, закрыть облицовкой неровные стены и потолки.

Существует 2 основных вида изделий из металла:

  1. Для сборки гипсокартона.

  2. Для монтажа натяжных потолков.

Стандартные размеры металлического профиля

Не будем долго томить читателей. Стандартные размеры металлического профиля представлены в таблице:

Назначение профиля Вид Длина, м Ширина, мм Глубина, мм
Для гипсокартона Направляющий 3 28, 50, 60 27, 40
Стоечный 3, 4 50, 75, 100 50
Потолочный 3 60 27
Для натяжных потолков
Гарпунный 2, 5 В зависим. от уровней В зависим. от уровней
П-образный 2, 5 5-12 14-32

Металлический профиль для гипсокартона

Профиль для гипсокартона производится из металла, покрытого слоем цинка. Толщина металла может быть от 0,4 до 0,6 мм.

Для сборки конструкций из гипсокартона не рекомендуется использовать тонкий профиль, так как надежного крепления не получится. Правильно выбирать изделия с толщиной от 0,55 до 0,6 мм. Такой профиль обладает необходимой жесткостью, и саморезы в нем будут держаться «намертво».

Длина профилей, как правило, стандартна — 3 м. Также используются четырехметровые стоечные. Если необходимо изделие большей длины, то оно монтируется из стандартных через специальные соединители.

При выборе металлопрофиля следует ориентироваться на глубину и ширину, эти параметры имеют решающее значение.

Например, при монтаже потолка из гипсокартона необходимо использовать направляющие и потолочные профили, которые по размеру подходят друг другу: направляющий профиль крепится полкой к стене дюбель-гвоздями, в него вставляется потолочный, и стык фиксируется саморезами по металлу.

То есть в данном случае ширина направляющего должна соответствовать глубине потолочного.

Как видно на картинке, потолочный профиль имеет дополнительные ребра жесткости (борозды), что гарантирует каркасу высокую прочность. Подробности о способах монтажа — на видео:

Стоечный профиль обычно не имеет таких ребер, по большому счету для установки стеновых перегородок достаточно и стандартных гладких поверхностей оцинкованного металла.

Нарезать профиль можно как при помощи ножниц по металлу, так и болгаркой, кому как проще. Оцинкованный металл хорошо поддается обработке.

Размеры металлического профиля для натяжных потолков

Чаще всего для монтажа натяжных потолков используется профиль двух видов: гарпунный и П-образный. Производят его из алюминия — этот материал обладает малым весом и не подвержен коррозии, что играет решающую роль для натяжного потолка, так как ПВХ-полотно непосредственно крепится к профилю.

Стандартный гарпунный профиль для одноуровневого потолка выглядит так:

На картинке этого не видно, но вверху сделаны специальные отверстия для крепежа к стене. Также имеются надпилы, для того, чтобы можно было гнуть профиль по нужной форме. Кроме того, внизу обычно крепится багет с гарпуном, который надежно фиксирует ПВХ-полотно.

П-образный профиль из алюминия также широко используется для монтажа натяжного полотна. Его конструкция достаточно лаконична:

Профиль крепится к стене таким образом, чтобы внутрь можно было установить фиксирующий штапик для ПВХ-пленки. В нижние пазы вставляется декоративная накладка, имитирующая потолочный плинтус.

Длина гарпунного и П-образного профилей обычно составляет 2,5 метра.

Ширина и глубина зависят от конструкции потолка (один или несколько уровней). Также следует учитывать освещение: предусмотрены ли точечные светильники, будет ли подсветка вдоль профиля.

Следует брать во внимание тот нюанс, что в отличие от металлического профиля для гипсокартона, самостоятельно профиль для натяжного потолка не используется, необходимо выбрать систему крепления полотна (гарпунная или штапиковая), а также продумать заранее конструкцию, количество уровней и систему освещения.

В завершении статьи предлагаем посмотреть видео с информацией о том, как грамотно выбрать металлопрофиль:







Распродажа (-53%):

Назначение профиля для ГКЛ, разновидности и предназначение, дополнительные крепежи и соединители

Конструкции из гипсокартона устанавливаются и закрепляются благодаря алюминиевому профилю. Также он позволяет утеплить помещение, провести монтаж потолков. Алюминиевые изделия бывают разных типов, они облегчают работу, экономя время и средства.

Металлический профиль для ГКЛ

Содержание статьи

Металлопрофили – что это

Для производства профиля применяется холоднокатаный лист металла, который предварительно оцинковывается. Изделия получаются очень практичными. Оцинкованный металл устойчив к коррозии, поэтому будет эксплуатироваться долго.

Конструкция металлического каркаса для гипсокартона несложная. Она состоит из вертикальных, горизонтальных деталей. Вертикальные – это несущие, по-другому стоечные. Перпендикулярные им – горизонтальные – стартовые. Подобрать нужные не сложно, если понимать обозначения и предназначения стоечного, потолочного профиля для гипсокартона, его размеры и виды. Иногда он требуется для монтажа профнастила.

Материалы для сборки каркаса

Профиль делают из алюминия, стали. Он бывает и обычным, и оцинкованным. Алюминиевые изделия намного дороже.

Самые доступные по цене – из черной стали, но они предназначены только для помещений без резких перепадов температуры, влажности, с нормальным микроклиматом. Ими часто оформляют подвесные потолки, арки перегородки, стены в жилых и офисных помещениях. В ванных, душевых, на кухне рекомендуется отдавать предпочтение оцинкованной стали, алюминию.

Классификация

В любом строительном супермаркете, где реализуются детали для гипсокартона, можно найти различные по видам. Чтобы выбрать, важно уметь отличать размеры и виды.

Существуют такие разновидности профилей:

  • потолочный – для формирования подвесных потолков;
  • арочный – помогает создавать загнутые элементы, например, колонны или арки;
  • направляющий – используется вместе с потолочным или стоечным;
  • угловой – позволяет укреплять углы после завершения обшивки перегородок гипсокартоном;
  • маячковый – выравнивает стены вместе с оштукатуриванием;
  • стоечный – требуется для облицовки.
Стоечный

Основные профили – стоечные, направляющие, потолочные. Без них не получится поставить ни одну конструкцию. Они продаются в самых разных размерах по запросам заказчиков.

Виды профилей: применение и маркировка

Металлические профили классифицируют на такие виды по назначению, маркировке:

  • UD – направляющий;
  • CW – стоечный;
  • CD – потолочный;
  • UW – несущий.

Читайте так же: Какие бывают размеры металлопрофиля для гипсокартона, какие к ним выдвигаются требования и особенности их производства.

Металлические направляющие

Выпускается огромное количество типов направляющих из-за широкого спектра их назначения. При четком соблюдении правил монтажа гипсокартон надежно фиксируется при помощи профиля UD.

Детали обязательно изготавливаются из высококачественной стали по технологиям холодного проката. Направляющие – основа каркаса для гипсокартона.

Стоечные металлопрофили

Стоечные металлопрофили также являются опорой – это так называемый опорный узел обрешетки. Они закрепляются по периметру всей конструкции, верхние края сделаны по форме буквы С.

Параметры стоечных изделий:

  • длина: 300, 350, 400 или 600 см;
  • высота 0,5 см;
  • ширина: 0,5, 0,65, 0,75, 1 см.

Отдельно выделяется потолочный металлопрофиль (профиль CD) – стоечный. Его применяют для установки потолков. Размеры:

  • длина: 2,5 – 4 м;
  • 0, 64 см ширина.

Также виды потолочных профилей бывают:

  • несущими;
  • направляющими;
  • перегородочными.

Усиленные виды, их назначение

Усиленный металлопрофиль требуется для установки крепких каркасов, например, при монтаже арок. Он прочнее, обеспечивает повышенную жесткость для конструкции. Его чаще применяю, чтобы обустроить стойки, монтировать перегородки дверного проема. Изготавливается усиленный профиль из качественной стали с увеличенной переносимостью воздействий коррозии. Параметры:

  • длина: 300, 400, 600 см;
  • ширина основания: 0,5, 0,75, 1 см;
  • высота сбоку: 0,40 см.

Арочный

Арочный профиль – изогнутый, с выпуклой, вогнутую поверхностью. Он требуется, когда необходимо сделать усложненную конструкцию, включающую криволинейные линии. Некоторые мастера вполне могут обойтись и обычными стоечными профилями.

Арочный

Специальные профили

Кроме указанных типов металлопрофилей следует отметить, что есть специальные направляющие, помогающие сделать конструкцию надежнее и крепче:

  • усиливать защитные характеристики;
  • придавать интересные формы;
  • улучшать качество отделки.

Маячковый – применяется в качестве опорной базы для выравнивания поверхности в процессе отделки штукатуркой. Металлопрофиль делают из высококачественной оцинкованной стали, устойчивой к коррозиям. Самыми популярными являются варианты таких размеров:

  • длина 300 см;
  • сечение: 22 на 6, 23 на 10, 62 на 6,6.

Угловой, по-другому штукатурный – его крепят на углы проема, на торцы, другие поверхности, которые впоследствии планируется штукатурить. В нем есть отверстия для попадания раствора, изготавливается он из оцинкованной стали, которая не поддается коррозии. Стандартные размеры:

  • длина 300 см;
  • в сечении 35 на 35.

Монтажные элементы

Есть большое количество различных комплектующих для ГКЛ. Некоторые имеют строго специальное предназначение. Ниже перечислены самые часто используемые в работе почти каждого мастера.

Крепежи требуются для потолков и стен из гипсокартонных листов. Они придают пространственную жесткость, помогают связывать детали на одном или разных уровнях. Крепление подбирается в соответствии с типом металлопрофиля.

Подвесы

Подвесы – популярный тип крепежа. Это перфорированная пластинка с надсечками. Она легко гнется, становится скобой разных форм. Торец крепится к потолку, свободный край держит профиль в подвешенном виде.

Прямой подвес – закрепляет потолочный, стоечный металлопрофили.

Анкерный подвес закрепляется к потолку, оснащен тягой, зажимом, которые дают возможность регулировки высоты конструкции.

Уголки, соединители

При скреплении полос в разных комбинациях применяются удлинители.

Уголки для креплений

«Крабом» называется соединитель одноуровневый. Он способен объединить профили в крестообразные элементы.

Двухуровневые соединители помогают закреплять металлопрофили в перпендикулярных направлениях в разных уровнях пространства.

Перемычки

Перемычки требуются, чтобы сделать прочную перегородку с аркой, дверью. Направляющие, стоечные дополнительно закрепляются перемычками.

Советы по подбору

Металлопрофиль – каркас конструкции. От него зависит ее жесткость, поэтому покупку нужно осуществлять только после проведения максимально точного замера, расчета количества материалов. Только после прорисовки эскиза конструкции на бумаге нужно начинать выбор материалов. Если плана не будет, ремонт затягивается, в итоге не приводит к ожидаемым результатам.

Выбор зависит от нескольких нюансов:

  • планируемый размер конструкции;
  • цель установки конструкции – стена, потолок с одним или несколькими уровнями;
  • производитель.

Репутация производителя должна быть хорошей на строительном рынке, можно попросить у продавца сертификат качества.

Размер, толщина выбранного профиля под гипсокартон тоже играет важную роль. Перед походом в строительный магазин требуется высчитать количество требующегося материала на один квадратный метр ГКЛ. Это позволит избежать лишних затрат. Просчитать при возникновении трудностей легко на онлайн калькуляторе. Подобных сервисов много в интернете.

Следует обязательно учитывать, что для монтажа сложных элементов нужен гибкий профиль. Следует помнить и о подборе специальных крепежей. Часто они незаменимы для многоярусных ажурных конструкций.

Правила выбора

Заключение

В соответствии с информацией, приведенной в статье, можно довольно легко разобраться с информацией о многообразии и предназначении металлопрофилей. При правильном подходе результаты устройства, стен, потолка, других элементов из гипсокартона превзойдут ожидания.

Вконтакте

Facebook

Twitter

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
