Водяной радиатор отопления – Радиаторы отопления Водяные в широком ассортименте. Купить Радиаторы отопления Водяные – характеристики, доставка по Москве и России — MirCli.ru

Содержание

Типы водяных радиаторов отопления. Какой лучше выбрать

Идеальный радиатор – эффективный, экономный и эстетически привлекательный.

Любые системы отопления работают по одному принципу, но делятся в зависимости от вида теплоносителя: вода, газ. Теплоноситель нагревается в котельной и идет по трубам к отопительным приборам.

Виды устройств

Батареи  выдают тепло в помещение тоже двумя методами:

Настенный конвектор принцип работы

Конвекция бывает естественной и принудительной. Это ускоренный нагрев воздуха, который соприкасается с поверхностью батареи. Принудительная конвекция  усиливается с помощью вентилятора.

Конвекционные батареи, особенно работающие по принудительному принципу, очень быстро способны обогревать помещение. У всех радиаторов такого принципа работы есть минус – они пересушивают воздух, нагревая его. Дизайн таких устройств оригинален. Их чаще устанавливают в местах с большими окнами.

Воздух нагревается естественным способом из-за нагрева поверхности радиатора отопления, который имеет повышенную теплоемкость и температуру. 60% тепла отдается в пространство. А 40%  – естественная конвекция из-за движения воздуха в помещении.

Благодаря такому методу помещение прогревается дольше, но воздух не пересушивается. Подобный тип отопления похож на печной или обогрев пола.

Существуют комбинированные варианты радиаторов-конвекторов 2 в 1, они имеют панельный вид.


Делятся радиаторы водяного отопления по материалу изготовления на:

  • чугунные;
  • стальные;
  • алюминиевые;
  • биметаллические.

Все батареи делятся на такие виды:

  • секционные – чугунные, биметаллические, алюминиевые;
  • панельные – стальные.

Выбор оборудования

Существует несколько видов устройств водяного отопления.

Типы радиаторов водяного отопления зависят от:

  • размера;
  • веса;
  • уровня теплоотдачи;
  • размера теплопотери;
  • материала изготовления;
  • дизайна.

При выборе водяных радиаторов отопления для дома или квартиры нужно определиться с приоритетными параметрами для конкретной системы отопления и предпочтениями владельца.

Нужно знать:

  1. Норматив обогрева помещения у батарей – 100 Вт/м2 комнаты с одним окном и одной наружной стеной. Расчет ведется от этой ставки соответственно критериям жилья, в котором будут установлены элементы отопления.
  2. Делая расчет для комнаты с двумя окнами и двумя наружными стенами  стоит добавлять еще 30%.
  3. Если батареи планируется закрывать декоративными панелями, даже с редкой решеткой, нужно добавлять к расчетам еще 15%.
  4. Согласно условиям расположения квартиры или дома в северной части или северо-восточной нужно добавлять 5-10% к расчетной величине тепловой мощности батарей отопления. Столько же добавляют, если элементы отопления располагаются в нишах под окнами.

Старый чугун снова в моде

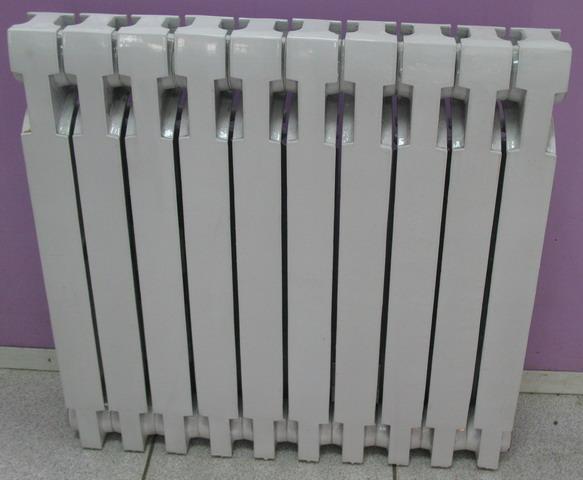

Чугунные радиаторы

Самый надежный, практичный и долговечный водяной радиатор из чугуна. Этот материал не боится высокой кислотности теплоносителя, что свойственно большим отопительным сетям отопления централизованного типа. Такие батареи прослужат долго при правильном уходе. Благодаря толстым стенкам и секциям с большой емкостью до 1,4 литра чугунные батареи могут работать даже с отопительными системами на твердом топливе, аккумулируя огромное количество тепла.

Даже с теплоносителем плохого качества батареи из чугуна подойдут как для частного дома, так и для квартиры. Современный дизайн позволяет подобрать варианты практически для любого интерьера.

Радиаторы из чугуна благодаря плотности материала могут легко выдерживать давление в системе от 6 до 9 атмосфер, а максимальную температуру теплоносителя до 130оС. Эти батареи долго нагреваются и долго остывают, но с соединениями из сварочных швов легко будут переживать гидровыбросы. По той же причине батареи из чугуна не смогут работать с автоматикой, так как не будут успевать перенастраиваться и быстро остывать или нагреваться.

Алюминиевые секционные радиаторы

Радиаторы алюминиевыеЭффектный и оригинальный дизайн, легкость и практичность

– все это сочетается в секционных алюминиевых радиаторах. Они имеют небольшую теплоемкость, но способны быстро отдавать тепло в пространство благодаря оребрению вокруг основных каналов, которое усиливает естественную конвекцию воздуха. Также в них практически не скапливается пыль, а благодаря малой инерционности они отлично сотрудничают с автоматикой, что позволяет полностью контролировать температуру в помещении.

У алюминиевых радиаторов много достоинств, но есть и недостаток: они очень чувствительны к качеству воды и в системах с низким качеством теплоносителя долго не прослужат. Стабильный показатель теплоносителя должен колебаться в узких рамках pH 7-8. На скорость электрохимической коррозии алюминия влияют также и блуждающие токи в здании, кислород, входящий в состав добавок для снижения жесткости воды, и контакт со стальными или медными элементами в одной системе.


Часто используют специальные диэлектрические переходники в местах соединения алюминиевых батарей с медными или стальными трубами и деталями. Перепады давления и гидроудары тоже тяжело переносятся алюминиевыми радиаторами. Их предпочтительнее ставить в частных домах с отопительной системой локального закрытого типа, где давление и кислотность теплоносителя контролируется владельцем.

Некоторые производители стали выпускать алюминиевые секционные батареи, которые могут выдерживать давление до 16 атмосфер, но реакция на теплоноситель низкого качества та же.

Биметаллические секционные батареи

Биметаллические секционные батареи

Имеют элегантный дизайн. Очень мощные батареи по сравнению с чугунными или алюминиевыми. Биметаллический радиатор – система вертикальных стальных трубок, которые снаружи залиты специальным алюминиевым сплавом. Такие батареи выдерживают высокое давление от 25 атмосфер и его перепады, они противостоят коррозии и уверенно работают с теплоносителем низкого качества. Благодаря алюминиевой поверхности биметаллические батареи владеют прекрасной теплоотдачей и хорошо сотрудничают с автоматикой, регулирующей температуру в помещении.


Их единственным недостатком является небольшое количество циркулируемой воды, что получается из-за небольшого сечения – всего 12-15 мм – внутренних стальных трубок. Если в систему запустить больше воды, это может отразиться на головках термостатов характерным свистом.

Стальные панельные радиаторы

Панельные стальные радиаторы.

Имеют простой дизайн. По теплопроводности находятся между чугунными и алюминиевыми батареями. Штампованные стальные листы, из которых изготавливают панельные радиаторы, устойчивы к коррозии и по конструкции представляют собой ряд параллельных вертикальных каналов, которые объединяет горизонтальный коллектор. Агрегаты бывают одно- двух- или трехрядными, с оребрением или без него. Снаружи панели покрыты многослойной термостойкой эмалью, что способствуют сохранению нового вида долгие годы.

Рассчитаны панельные радиаторы из стали на давление в 6-10 атмосфер. они чувствительны к гидроударам и перепадам давления. Максимальная температура воды для такого радиатора – 120

оС. Он может выдавать столько же тепла, сколько и чугунный, но при этом использовать в 7 раз меньше воды. Средний срок службы стального панельного радиатора при правильной эксплуатации 15 лет.

«Теплый плинтус»

Удобный и креативный вариант отопительной системы для квартир или частных домов – «Теплый плинтус».

Классифицируются плинтусные радиаторы по способу нагрева:

Водяной отопительный контур

Плинтусный радиатор отопления схемаВода циркулирует по контурам системы, объем которой 0,34 л на один погонный метр. Это может быть не только вода, а и антифриз, температура должна быть от 50 до 85оС. Контроль температуры в помещении возможен автоматический или регулируемый на самом коллекторе.

Электрический

Работает от электрического ТЭНа мощностью 200 Вт/1 пог. м. Обогревательные элементы соединяются между собой параллельно, а режим работы регулируется с помощью настенного электромеханического или электронного терморегулятора.

Дизайн тех и других мало чем отличается.

Преимущество плинтусного радиатора в том, что он нагревает не сам воздух, а поверхности пола и стен, тем самым температура в комнате повсюду одинаковая и без холодных зон.

Радиаторы водяного отопления для антифриза и других типов жидкости

Водяное отопление, несмотря на множество вариантов отопительных систем в современности, все же является самым распространенным и популярным. Именно поэтому стоит детально изучить такой вопрос, как радиаторы водяного отопления. Эти отопительные приборы играют немаловажную роль в создании комфортных условий проживания – циркуляция  воды в радиаторе отопления происходит именно здесь, поэтому к их выбору и установке следует относиться крайне серьезно.

радиаторы водяного отопления

Радиатор водяного отопления

Материалы изготовления радиаторов для водяного отопления

Самый привычный для людей из советского времени материал – это чугун. В большинстве такие батареи комплектовали практически каждый дом и квартиру тех времен. И в современности производятся такие радиаторы отопления водяные, однако это уже не стандартные варианты, а вполне современные, но все же – весят они также очень много.

Стоит заметить, что чугун является достаточно хрупким материалом, и батареи будут бояться сильных ударов.

И здесь имеются ввиду не только механические удары извне, но и гидроудары. Именно они могут также разрушать относительно тонкий чугун.

радиаторы отопления водяные

Современный чугунный радиатор отопления

Максимальное рабочее давление для большинства чугунных батарей – это 10-13 атм. Стоит отметить, что чугунные радиаторы относительно часто протекают между секциями. В таком случае, лучше будет перебрать батарею и поменять прокладки на термостойкую резину, температура воды в батарее отопления не будет влиять на целостность такой прокладки.

Следующий вариант – это стальной водяной радиатор отопления. Теплопроводность стали практически такая же, как и в случае с чугуном, но стальные радиаторы являются более прочными.

Обычно стальной радиатор имеет пластинчатый тип. Это значит, что две профилированные пластины свариваются по контуру.

Внутри жидкость для радиаторов отопления будет течь по извилистым каналам. Что касается приборов отечественного производства, то в былые годы такие радиаторы работали всего 7 лет, а прочность их тоже была низкой – пределом давления было 6 атм. Кроме того, такие батареи обладали низкой теплоотдачей. В современности же, особенно – импортное производство, изготавливает устройства такого же типа, но уже с неплохим внешним видом и техническими свойствами.

радиаторы отопления для антифриза

Стальные радиаторы

Также эти приборы рассчитаны на давление от 10 атм. Гарантия производителя составляет 10 лет. Показатель теплоотдачи зависит от габаритов. Трубчатые радиаторы – это еще один подвид. Принцип конструкции – верхний и нижний коллекторы соединяют прямые и фигурные трубы, по которым ходит носитель тепла. Такие радиаторы прочные, и очень часто их высокая теплоотдача сочетается с отличным дизайном.

Рекомендуем к прочтению:

Также радиаторы изготавливают из алюминия. Алюминиевые радиаторы водяного отопления появились на российском рынке примерно в 90-х годах. Такие радиаторы имеют приятный внешний вид, а их теплоотдача порадует даже требовательного потребителя. Помимо этого, стоимость таких радиаторов является относительно доступной. Но, к сожалению, все не так уж и прекрасно. Централизованное отопление в наших краях – не идеально, здесь постоянно могут появляться скачки в давлении.

Алюминий достаточно прочен, чтобы батареи работали в штатном режиме, а вот если случится форс-мажор на 25 атмосфер, то батарея может просто разлететься.

Еще один недостаток – это то, что алюминий с некоторыми материалами формирует гальванические пары. Это приведет к появлению слабого тока, вследствие этого внутренняя поверхность будет разрушаться быстрее.

типы радиаторов водяного отопления

Алюминиевые радиаторы отопления

Теперь отметим смешанные типы радиаторов водяного отопления – это соединение алюминия  стали. Описанные выше проблемы были решены при помощи таких вот радиаторов под названием биметаллические. Принцип прост – внутри алюминиевой оболочки, которая имеет большую площадь оребрения, располагают сердечник из стали, которая устойчива к коррозии. Теплоотдача такого радиатора только немного будет уступать цельному алюминиевому.

Устойчивость таких радиаторов к давлению просто отлична – норма составляет 25 атмосфер рабочего давления.

Еще одно сочетание – это алюминий и медь. Основу такой батареи составляет виток толстой медной трубки. На медь прессуется алюминиевое оребрение. Сверху радиатор будет защищать стальной кожух – от механических повреждений. Медь имеет потрясающую теплопроводность, поэтому жидкость для батарей отопления будет отдавать много тепла. Такие водяные батареи для отопления квартиры компактны, но отдают большое количество тепла.

водяные батареи для отопления квартиры

Биметаллические радиаторы отопления

Размеры радиаторов

Теперь следует разобраться с размерами радиаторов водяного отопления. Кроме стандартных, существует множество дизайнерских решений и эксклюзивных, которые больше нигде не найдешь. Однако расстояние боковых подводок межосевое – везде стандартизировано. Самые распространенные значения этого показателя – это 500 мм. Если водяные батареи отопления имеют низкий тип, то расстояние может составлять 200, 250, 300, 350, 400 мм.Благодаря компактности создается тепловая завеса для окна с низким подоконником.

жидкость для радиаторов отопления

Самые распространенные размеры радиаторов отопления

Помимо этого, удельная теплоотдача длинного радиатора будет выше, чес высокого, так как теплопоток линейно зависит от дельты температур  поверхности радиаторов и окружающего воздуха. И чем выше будет батарея, тем более горячим будет воздух в ее верхней части. Именно поэтому высокие, то есть – вертикальные, радиаторы отопления для антифриза – обычно это дизайнерские изделия, которые несут, в основном, декоративный эффект.

Секционные радиаторы – это удобно. Ведь с помощью секций можно легко собрать необходимую длину радиатора в зависимости от того, какие именно у вас потребности.

Выбор радиаторов

Трудности выбора батареи для водяного отопления появляются не просто так. Порой непосвященный пользователь может приобрести такие батареи, которые не будут эффективны или вовсе не подойдут для его системы. В целом, лучше всего обратиться к специалистам, но мы приведем несколько советов, которые, возможно, направят вас в нужную сторону.

Рекомендуем к прочтению:

Если вы проживаете в квартире многоэтажного дома, то для вас лучшим выбором будут биметаллические радиаторы.

Скачки давления им не страшны. Если вы живете в частном доме, здесь вы контролируете такие параметры, как температура воды в радиаторах отопления и давление, а также самостоятельно выбираете материал подводки. Именно поэтому вам подойдут алюминиевые батареи. Если же в каких-то помещениях вам не важна красота, то можно поставить самодельные регистры.

радиатор отопления водяной

Самодельные регистры отопления

Важно отметить такой критерий, как тепловую мощность. Потребность нужно рассчитывать по следующей формуле: 40 Вт тепла идет на 1 куб.м объема. Но это значение лишь базовое, его модифицируют коэффициентами:

  • В Южных регионах итоговую мощность умножают на 0.7-0.9.
  • В Северных – на 1.3-2.0.
  • Если квартира угловая в торце дома – 1.2-1.3 в зависимости от толщины и материала стен.
  • Частный дом – базовое значение множим на 1.5.
  • Каждое окно добавляет к мощности 100 Ватт.
  • Каждая дверь, ведущая на улицу, — 200 Ватт.

Так, мы узнаем максимальное значение.

Также очень важно правильно рассчитать объем воды в радиаторе отопления. Самый простой способ – это использование таблиц, которые вам предложат специализированные магазины.

Так, в среднем, емкость радиатора отопления составит:

  • Секция алюминиевого радиатора – 0.45 л теплоносителя;
  • Секция новой или старой батареи из чугуна – 1/1.75 л;
  • Погонный метр 15 мм/32 мм трубы – 0.177/0.8 л.

Сколько воды в радиаторе отопления – будет также зависеть от наличия расширительных баков и насосов подпитки. В таком случае, чтобы определить суммарный объем всей отопительной системы, следует сложить объем батареи отопления – каждого радиатора, котла, трубопровода.

Следует отдельно отметить коэффициент расширения жидкости, который будет влиять на то, сколько литров в радиаторе отопления. Такой показатель может быть двух значений, и он влияет на объем радиаторов отопления. Если используется вода, то это 4%. Если применяются радиаторы отопления под антифриз, который основан на этиленгликоле, то коэффициент составит 4.4%.

Напольные радиаторы водяного отопления – описание, разновидности: Обзор +Видео

Чтобы удалось подобрать оптимальный по характеристикам радиаторНапольные радиаторы водяного отопления – описание, разновидности. Отопление помещений, которые оснащены панорамных остеклением или окнами требует особых решений. Одним из доступных и интересных вариантов будет использование напольных радиаторов отопления, которые обеспечивают прогревание помещения, а также способны препятствовать проникновению холода и обледенению стекла. Подобный прием нельзя назвать популярным, но в большинстве случаев он является единственным реальным (если не считать возможности использования тепловых завес).

Чтобы удалось подобрать оптимальный по характеристикам радиатор отопления в дом или офис, стоит заранее ознакомиться с особенностями устройств, а также их достоинствами, недостатками и характеристикой.  Итак, чем отличаются такие устройства от стандартных радиаторов, которые ставят под подоконник и возле стен?

Особенности радиаторов отопления напольного типа

Напольные отопительные устройства уже не являются новинкой, и выпускаются достаточно давно, но при этом не пользуются большим спросом на рынке отопительных устройств. Все дело в том, что их используют, если в помещении есть панорамные окна. Классические же радиаторы можно поставить под подоконник, чтобы создать защиту от проникновения холодного воздуха из окна и обеспечивать прекрасное прогревание помещения. Что касательно напольного радиатора, то обычно такое устройство используются в том случае, когда невозможно выполнить монтаж стандартных батарей. К примеру, фасады большинства магазинов выполнены из полотен стекла – это бывает еще и в кинотеатрах, здания выставочных комплексов и прочих разновидностях построек. Они отапливаются при помощи тепловых завес или напольных радиаторов. Почему не получится установить обычные радиаторы?

На то есть несколько причин:

  • Обычно их используют, чтобы не загромождать пространство.
  • Часто такие радиаторы закрывают фасад – даже если применять батареи с межосевым расстоянием в 0.35 метра, они все равно будут слишком высокими.
  • Обычные батареи способны испортить внешний вид панорамного фасада – это будет выглядеть ужасно и смысл панорамного остекления пропадает.
  • Трудности монтажа – дл установки обычных устройств отопления требуется крепление к стене, и монтаж на стекла не является возможным.

По этой причине прогревание помещения с панорамными окнами выполняется при помощи низких напольных отопительных радиаторов. В крайнем же случае для прогревания помещения используются обычные радиаторы, которые дополнены особыми напольными подставками. Но такая конструкция может быть чересчур высокой. Низкие радиаторы напольного типа отличаются малым размером – их высота редко бывает больше 20 см, причем с ножками. Способ подключения боковой или нижний, в зависимости от подобранной модели. Трубы отопления, к которым будут подключены радиаторы, выходят от боковых стен (при наличии) или от пола. Большинство моделей оснащены термостатическими клапанами и кранами для того, чтобы ограничивать прогревание.

Радиаторы для пола, при минимальных габаритах и высоте, не будут загромождать панорамные окна, не станут препятствием для обзора и не смогут испортить обогреваемое помещение. Они почти незаметны, а их красивый и предельно аккуратный внешний вид вовсе не будет портить интерьер, даже изысканный. Теплова отдача напольных низких радиаторов отопления, в зависимости от разновидности и количества секций, может достигнуть нескольких кВт. Минимальная высота составляет 14 см (с ножками). Чем обеспечена прекрасная эффективность устройств напольного типа, ведь их размеры настолько маленькие? На самом деле все достаточно просто – они могут быть даже низкими, но достаточно широкими. В таком случае тепловая отдача будет высокой, а у некоторых моделей она соответствует показателям настенных стандартных батарей с межосевым расстоянием в 0.35 метра.

Разновидности и материалы изготовления радиаторов

Встраиваемые напольные радиаторы отопления могут быть сделаны из самых разнообразных материалов. Это может быть сталь, алюминий, чугун. Кроме того, в продаже можно часто встретить биметаллические модели, и поэтому предлагаем остановиться подробнее на их свойствах.

Стальные радиаторы

Самые популярные на рынке моделиСамые популярные на рынке модели – это именно стальные, потому что по данным товарного агрегата Яндекс. Маркет это часто выбираемая модель. Радиаторы из стали обычно довольно компактные, имеют высокую тепловую отдачу и устойчивость к давлению от 10 до 16 атм. Их конструкция достаточно простая и может напоминать устройство стальных старых батарей, которые ранее работали в многоэтажных домах. К достоинствам такого устройства можно отнести дешевизну, и это действительно самое дешевое отопительное устройство, которое можно использовать для помещений с панорамными окнами.

Оно будет обеспечивать высококачественную конвекцию прогретого воздуха, а также хорошо нагревать помещение. Также стоит отметить продолжительный срок эксплуатации – если соблюдать все правила, то это от 20 до 25 лет и больше. Если вы желаете купить недорогие и при этом надежные напольные радиаторы, то стоит присмотреться к стальным моделям – они способны обеспечивать хорошее прогревание и не будут портить интерьер. Кстати, в их число входят  даже красивые модели трубчатого типа.

Биметаллические радиаторы из меди и алюминия

Высокая проводимость тепла меди является ее неоспоримым преимуществом, но такой материал крайне дорогой, и это большой недостаток. Для создания эффективного и приемлемого по стоимости радиатора отопления специалисты решили соединить алюминий и медь в единую конструкцию,  и в результате получился весьма хороший биметаллический радиатор. Трубки в нем выполнены из меди, а оребрение алюминиевое. Этот прибор обладает прекрасной тепловой отдачей и достаточно прочный. По сравнению с теми же радиаторами из стали медные модели стоят куда дороже, но лучше по тепловой отдаче. Кроме того, в отличие от стали, медь не будет ржаветь и имеет более продолжительный срок эксплуатации.

Биметаллические радиаторы из стали и алюминия

Сочетание кажется знакомым, не так ли? Именно такое соединение металлов используется для стандартных настенных батарей отопления. напольные модели сделаны аналогичным образом и крайне похожи на своих старших братьев. Тепловой носитель протекает  по трубкам из стали, а отдача тепла осуществляется при помощи оребрения из алюминия. Они немного дешевле предыдущего варианта.

Алюминиевые отопительные радиаторы

Напольные модели, выполненные из алюминия по своей конструкции напоминают самые обычные модели для крепления  к стенам. В продаже их можно встретить, но очень редко – чаще всего их делают на заказ. Модели, выполненные из алюминия, не способны выдерживать большое давление и не переносят воздействия агрессивных тепловых носителей, и из-за таких недостатков вместо них устанавливают простые и надежные биметаллические радиаторы.

Радиаторы из чугуна

Радиаторы напольного отопления могут быть выполнены не только из меди, стали, алюминия, но даже из чугуна. Такие устройства нельзя назвать самыми малогабаритными, потому что на самом деле их размер достаточно большой по сравнению с размером тех же стальных изделий.  Чаще всего их монтируют в качестве элементов декора, чтобы поддерживать стиль оформления офисного или жилого помещения. Они не боятся воздействия коррозии и высокого давления, отличаются по большому сроку эксплуатации. Что касательно стоимости, то она может быть очень высокой. Недостатком батарей может быть большой вес и связанная с этим сложность монтажных работ. По внешнему же виду и стойкости к воздействиям негативного типа им практически нет равных.

Преимущества и недостатки

А в чем же заключаются главные плюсы и минусы напольных радиаторов отопления? давайте рассмотрим краткий перечень:

  • Компактность размеровКомпактность размеров – это действительно самые малогабаритные агрегаты из всех, что вы только сможете найти на рынке отопительных устройств. Реальную конкуренцию могут составить только плинтусные модели, которые построены по аналогичному принципу.
  • Высокая тепловая отдача – является характерной для всех алюминиевых, стальных и биметаллических напольных радиаторов. Исключением являются чугунные батареи – у них значительно ниже тепловая мощность.
  • Привлекательность внешнего вида – за счет этой характеристики такие устройства не смогут испортить ни одного изысканного интерьера.
  • Большой выбор расцветок – если стандартные батареи чаще всего просто белые, то напольные могут быть в самых разных оттенках. Отдельно стоит выделить дизайнерские модели, которые имеют фактурную окраску под камень или дерево.
  • Легкость в монтаже – радиаторы напольного типа устанавливают на встроенные ножки, а монтаж сводится к тому, чтобы подключаться к выходящим из пола или стен трубам. Определенные модели не просто размещены на полу, а прикручены к нему или установлены прямо в поверхность.
  • Возможность прогревание здания с панорамным остеклением – они почти незаметные.
  • Можно прогревать помещения с большой площадью – за счет небольших размеров низкие устройства могут быть размещены вблизи стен, и при этом не будет ограждено свободное пространство.

Трубы для подобных устройств будет разумнее прокладывать в полу, чтобы отопительная система выглядела куда более аккуратно.

Конечно, есть и некоторые недостатки, но их куда меньше:

  • Для получения самого лучшего результата в плане отопления и тепловой отдачи лучше всего делать разводку труб в полу, а это будет создавать дополнительные трудности во время монтажного процесса.
  • Прогревание осуществляется лишь конвекцией – в определенных случаях их потребуется комбинировать со стандартными типами батарей, которые установлены вдоль стен или под подоконником.
  • Есть трудности с поиском подходящих моделей – как показала практика, куда проще будет купить напольный  тип радиатора для водяного отопления через какой-то Интернет-магазин или же заказать и купить у поставщиков специализированного оборудования.
  • Высокая стоимость продукции – по сравнению с определенными классическими батареями цена на напольные модели может быть весьма высокой.

Если подвести итоги, то недостатки, конечно же, присутствуют, но в большинстве случаев они с лихвой перекрываются большим количеством достоинств.

Встраиваемые в пол радиаторы

Есть еще одна разновидность устройств – напольный радиатор отопления, встроенный в пол. О наличие таких обогревательных устройств, которые встроены в пол, будет говорить лишь декоративная решетка в полу. Напольные элементы отопления, которые встроены в пол, обеспечивают более скрытую прокладку системы отопления. Даже по названию уже становится понятно, что они установлены прямо в полу, а выход тепла обеспечен через декоративные решетки, установленные с напольным покрытием заподлицо. Такие устройства могут быть установлены прямо в дверном проеме, и при этом не будут мешать прохожу.

Их достоинством является полная невидимость – сверху вы увидите лишь декоративную решетку. За счет этого они часто используются для помещений с эксклюзивным дизайном, где нельзя допускать размещение мешающих и лишних элементов. Главным недостатком является лишь то, что подобные устройства укладывают  в особые ниши, из-за чего монтаж лучше всего предусматривать на этапе строительства здания. Монтаж радиаторов, встраиваемых в пол в уже выстроенных и отделанных зданиях создаст вам огромные проблемы. Это не совсем стандартное решение, и поэтому вам может показаться, что стоимость завышена. Если вы решились на такое отопления, приготовьтесь много тратить.

подробный обзор конструкций и материалов

Содержание статьи:

Комфортный микроклимат в доме обеспечивается за счет систем отопления и вентиляции. В наших климатических условиях помещения приходится отапливать на протяжении 6-7 месяцев в году, поэтому от правильного выбора системы обогрева зависит самочувствие, здоровье человека, качество его жизни в течение длительного срока. Главные требования к отопительной системе – эффективность, экономичность, эстетичность. Поскольку в качестве источника тепла используются преимущественно водяные радиаторы отопления, имеет смысл разобраться в их видах и основных характеристиках, чтобы добиться оптимального температурного режима в доме.

Как осуществляется нагрев помещения

Большинство отопительных систем состоит из котлов, трубопроводов и радиаторов отопления. Котлы нагревают воду, которая поступает по трубам в радиаторы и прогревает воздух в помещении. Способы передачи тепла:

  • Теплопроводность – передача тепла за счет движения молекул от нагретых участков к более холодным. От коэффициента теплопроводности материалов, из которых изготовлены радиаторы, зависит скорость и эффективность прогрева.
  • Конвекция – способ передачи тепла, основанный на перемешивании воздуха или воды. В системах отопления она осуществляется так: вверх поднимается нагретая вода, а вниз по «обратке» спускается холодная и снова попадает в котел. Естественная конвекция малоэффективна из-за низкой скорости, поэтому для ускорения процесса применяются водяные помпы. Воздух в помещении также прогревается с помощью конвекции: теплый поднимается вверх, а холодный опускается вниз и нагревается.
  • Излучение – передача тепла за счет электромагнитных волн. Типичные примеры излучения тепла – каминное отопление, спиральные электронагреватели.

В системах отопления в разной степени используются все виды передачи тепла. Если тепло в приборе передается посредством конвекции, то его называют конвектором, а если основной способ передачи тепла – излучение, то радиатором. Существуют также панельные конвекторы-радиаторы, теплопередача в которых обеспечивается в равной степени конвекцией и за счет электромагнитных волн.

Схема централизованного отопления

Типы радиаторов водяного отопления

В зависимости от конструкции различают такие типы батарей:

  • панельные;
  • секционные;
  • трубчатые;
  • пластинчатые.

Панельные радиаторы

Стальные панельные радиаторы универсальны, не бросаются в глаза, красиво выглядят, поэтому хорошо вписываются в любой стиль оформления помещения. Особенности монтажа отопительных приборов этого типа позволяют легко скрыть трубы отопления. В панельном радиаторе небольшое количество воды, он отличается хорошей теплопроводностью и высокой теплоотдачей. Оборудованный терморегулятором прибор экономичнее секционного чугунного примерно на 40%. Из недостатков следует назвать высокие требования к безопасности при транспортировке, относительно низкую устойчивость к гидроударам и коррозии, если не соблюдаются условия эксплуатации.

Обратите внимание! Проблему низкой стойкости к гидравлическим ударам можно решить с помощью установки гасящих устройств. Специалисты рекомендуют использовать редукторы давления.

Подробная схема устройства панельного радиатора с описанием

Секционные радиаторы

Секционные радиаторы водяного отопления состоят из отдельных элементов, соединенных с помощью ниппеля. Секции стягивают специальным ключом, для герметичности в местах соединения используют специальные прокладки, чаще всего паронитовые. Вероятность возникновения протечек в местах соединения минимальна. Несмотря на необходимость сборки, секционные отопительные приборы пользуются не меньшей популярностью, чем панельные. Они удобны и для продавцов, которым не приходится заказывать десятки типоразмеров, и для покупателей, которые при необходимости всегда могут добавить несколько секций или заменить поврежденный элемент.

Монтаж секционных радиаторов водяного отопления

Трубчатые радиаторы

Главными достоинствами трубчатых батарей считают их гигиеничность, стилевую универсальность, способность противостоять гидравлическим ударам. Отопительные приборы легко моются, поэтому их часто устанавливают в помещениях с повышенными требованиями к гигиене – больницах, поликлиниках и т.п. Однако радиаторы этого типа не пользуются широкой популярностью из-за нескольких недостатков:

  • относительно малая толщина материала – 1 мм;
  • низкая устойчивость к коррозии;
  • высокая цена.

Трубчатые радиаторы отличаются стилевой универсальностью

Пластинчатые радиаторы

Пластинчатые батареи отличаются хорошими характеристиками теплопередачи с помощью конвекции, поэтому их называют конвекторами. Они представляют собой трубки, через которые проходит теплоноситель, с прикрепленными пластинами. Между пластинами циркулирует воздух, благодаря чему помещение хорошо прогревается. Такие приборы очень популярны, их главные достоинства – экономичность, высокий КПД, прочность. Однако из-за особенностей конструкции изделия неудобно очищать от пыли, которая затрудняет обогрев помещения и служит источником загрязнения воздуха.

Пластинчатые радиаторы многообразны, но неизменно эффективны

Какой материал эффективнее и надежнее

По материалу изготовления радиаторы делятся на:

  • алюминиевые;
  • чугунные;
  • стальные;
  • биметаллические (из двух материалов – стали и алюминия).

Чугунные батареи

Эти отопительные приборы прогревают помещение преимущественно за счет излучения, лишь 20% тепловой энергии передается с помощью конвекции. Чтобы увеличить конвекцию, их ставят только под подоконниками. Потоки холодного воздуха от окна спускаются вниз и прогреваются через радиаторы. Чугунные батареи считаются устаревшими, их практически невозможно увидеть за рубежом, но в домах наших соотечественников они все еще встречаются очень часто. Чугунная секция весит около 7,5 кг, рассчитана на 4 л теплоносителя. Площадь нагрева одной секции – 0,23 кв.м. Всего для отопления одной комнаты нужно 8-10 таких секций

Чугун имеет свои безусловные преимущества – прочность, долговечность, устойчивость к коррозии, но и недостатки систем очевидны – низкая экономичность, сложный монтаж за счет тяжести секций, массивность. Чугунные батареи неэстетичны, их трудно замаскировать в интерьере, поэтому приходится использовать декоративные экраны. Из-за этого тепловая энергия частично изолируется, направляется на обогрев стены и, как следствие, наружного воздуха. Для компенсации этого недостатка стену изолируют отражающими материалами.

Чугунные радиаторы рекомендуется размещать только под окном, чтобы увеличить теплопередачу за счет конвекции

Алюминиевые радиаторы

У алюминиевого сплава хороший коэффициент теплопередачи. Водяной радиатор отопления из этого материала отдает тепло как с помощью конвекции, так и излучением. Одна секция помещает 0,5 л теплоносителя, площадь нагрева – 0,4 кв.м, в некоторых моделях дополнительно используются тонкие внутрисекционные ребра, которые увеличивают площадь до 0,5 кв.м, что позволяет улучшить конвекционную теплопередачу до 60%. Каждая секция весит около 2 кг, что делает алюминиевые отопительные приборы более простыми в монтаже, чем чугунные. Небольшой объем воды позволяет эффективно применять терморегулирующие элементы и существенно снизить энергозатраты. Еще один плюс – аккуратный внешний вид и стилевая универсальность.

Одним из важнейших недостатков считается недолговечность алюминиевых батарей. Чтобы улучшить теплопередачу, их стенки делают довольно тонкими, что отрицательно сказывается на прочности изделий. Их трудно назвать устойчивыми к механическим повреждениям – секция может лопнуть при ударе или в результате неудачного монтажа, если ниппель затянуть слишком сильно. При нарушении технологии монтажа возможна электрохимическая коррозия. Ее может спровоцировать медь, содержащаяся в воде, особенно если используются медные трубопроводы или котлы. В результате химической реакции алюминий превращается в белый порошок.

Внимание! Специалисты рекомендуют при монтаже алюминиевых радиаторов использовать только пластиковые трубы, чтобы предупредить электрохимическую коррозию

Алюминиевые секционные радиаторы хорошо вписываются в любой интерьер

Стальные радиаторы

По показателям теплопроводности сталь находится между чугуном и алюминием. Для изготовления радиаторов используются материалы, устойчивые к коррозии, однако в периоды, когда система не заполнена водой, в нее попадает воздух, поэтому коррозионные процессы неизбежны. Благодаря обширной поверхности теплообмена стальные радиаторы экономичнее чугунных примерно в 7 раз, что обеспечивает неизменный интерес покупателей к ним. При должном уходе и своевременном ремонте отопительные приборы способны служить в течение длительного времени.

Стальной радиатор трубчатой конструкции

Биметаллические радиаторы

Им свойственны прочность и высокая устойчивость к коррозии. Высокий уровень теплоотдачи обеспечивается за счет физико-химических свойств алюминия. Биметаллические приборы устойчивы к гидроударам, могут выдерживать давление до 20 атмосфер (этот показатель существенно отличается в зависимости от производителя). Небольшой вес изделий упрощает монтаж, а благодаря компактности и эстетичному внешнему виду они хорошо вписываются в интерьер. Из недостатков – высокая цена, относительно небольшая пропускная способность.

Биметаллические радиаторы – удачное сочетание свойств разных материалов

Инновационные технологические решения

Современные конвекционные радиаторы отличаются высоким коэффициентом теплопередачи. Для их изготовления используют алюминий и медь – наиболее теплопроводные материалы. Конструкция спроектирована таким образом, чтобы медные и алюминиевые элементы не взаимодействовали. Из алюминия изготавливают теплопроводящие пластины и корпус. Пластины монтируются так, чтобы образовались ряды воздуховодов, через которые воздух втягивается снизу, прогревается и поднимается вверх, при этом создаются завихрения, что способствует лучшему перемешиванию потоков.

Благодаря особенностям конструкции эти радиаторы хорошо прогревают помещения, даже если температура теплоносителя невысокая. Изделия легкие, компактные, простые в установке. Небольшой вес позволяет монтировать их на гипсокартонных стенах. Стильный дизайн батарей позволяет устанавливать их в помещениях любого назначения, необходимости маскировать не возникает.

Конвекционные радиаторы водяного отопления отличаются экономичностью и высокой эффективностью

Проектирование, выбор элементов системы отопления способны сыграть решающую роль в обеспечении комфорта. Этому вопросу следует уделить должное внимание, тщательно продумать все детали, желательно проконсультироваться со специалистами. Монтаж отопления – хлопотное и дорогостоящее мероприятие, зато если система выбрана и установлена правильно, тепло и уют обеспечены на долгие годы.

Видео: выбор радиатора отопления

Понравилась статья? Поделитесь с друзьями:

Радиаторы водяного отопления — различные виды и их характеристики

kak vybrat radiator otopleniya

Прогресс не стоит на месте, коснулся он и радиаторов водяного отопления. На смену однотипным радиаторам появились новые, обладающие большей теплоотдачей, меньшой массой и современной эстетической формой источники тепла. Как правильно выбрать радиатор, на какие параметры и характеристики обратить первоочередное внимание, как рассчитать необходимое количество секций — со всем этим необходимо определится перед покупкой и установкой новых радиаторов. Для начала рассмотрим основные разновидности радиаторов их свойства и особенности.

Виды радиаторов отопления.

По виду материала из которого изготовлены радиаторы водяного отопления разделяются на 4 группы:
 — чугунные
 — стальные
 — алюминиевые
 — биметаллические

По внешнему виду на 2 группы:

 – радиаторы с типовым дизайном
 — радиаторы, изготовленные под индивидуальный заказ

По надежности использования на 2 группы:
 — для обычного потребления
 — повышенной надежности

Если все показатели суммировать, то можно сказать, что все радиаторы делятся на:

  • Радиаторы эконом класса (панельные стальные радиаторы, чугунные радиаторы).

  • Радиаторы среднего класса (биметаллические и алюминиевые радиаторы).

  • Радиаторы премиум-класса (Трубчатые стальные радиаторы специального проекта, радиаторы художественного литья из чугуна. А так же оригинальные биметаллические и алюминиевые радиаторы).

Основные характеристики различных видов радиаторов

Чугунные радиаторы

kak vybrat radiator otopleniya 1

Эти батарее знакомы всем, так как раньше были самыми распространенными, как в многоэтажных домах, так и частных.  Имеют малую поверхность отдачи тепла и низкую теплопроводность металла, производят нагрев в основном излучением и около 20 % тепла передают воздуху конвекцией.
Тепловая мощность одной секции чугунной батареи  79-160 Вт, максимальное рабочее давление до 15 атм. Чугунные батареи могут работать при температуре теплоносителя до +150 градусов по Цельсию. Пригодны к установке в домах, общественных зданиях, коттеджах, и т.д.

К плюсам можно отнести – неприхотливость при монтаже, устойчивость к любым типам теплоносителя, долгий срок службы (около 35 лет и более), высокое максимальное давление теплоносителя и невысокая стоимость.

Минус такой батареи, помимо низкой теплоотдачи – они очень тяжелые, их нужно красить, хотя некоторые современные производители предлагают уже окрашенные батареи.
В большой квартире или особняке вес всех чугунных батарей и воды в них составляет тонны, приходится применять трубы большого диаметра, которые невозможно спрятать в стены. Движение теплоносителя в системе происходит гравитационным путем, что сильно замедляет передачу тепла.
Чугунным радиаторам присуща большая инертность. Они долго разогреваются и так же долго остывают. При резком и частом изменении температуры это довольно не удобно и не экономно. Если на улице резко похолодало, то нужно, чтобы радиатор отопления нагрелся, как можно быстрее. А если потеплело, то нам совершенно не нужно, чтобы радиатор долго держал температуру.

Больше о том, как можно повысить КПД системы отопления в частном доме.

Стальные радиаторы

kak vybrat radiator otopleniya 2

Стальные радиаторы обладают меньшим сроком службы (около 25 лет) по сравнению с чугунными, но обладают лучшей теплоотдачей. В сравнение с алюминиевыми радиаторами, стальные радиаторы стоят дешевле. Обычно такие радиаторы имеют  сублимационную покраску.
В связи с тем, что такие радиаторы не состоят из секций, а как правило, производятся уже готовым комплектом, то тепловая мощность зависит от глубины, высоты и длинны радиатора – от 450 до 5700 Вт;
рабочее давление  от 6 до 10 атм. – это панель прямоугольной формы: два стальных листа, сваренные между собой, с отштампованными каналами для теплоносителя.

Стальные панельные радиаторы в квартиру на центральное отопления лучше не ставить. Во-первых, толщина стенок трубчатых элементов составляет от 1,5 до 2,5 мм. Бывают и  1,25 мм. Потому коррозия их быстро съест, велика вероятность затопления как своей квартиры, так и соседей, не говоря уже о  ремонте и замене батареи среди зимы. Давление они выдерживают меньше чем биметаллические секционные или чугунные.

Такие радиаторы стоят дешево и подходят обычно для частного дома как эконом вариант. По сравнению с теплоотдачей и занимаемым местом они обходят секционные радиаторы. То есть такой радиатор будет меньше занимать места и при этом больше выделять тепло. Не забывайте – при установке таких радиаторов необходимо ставить запорные арматуры, для постоянного заполнения радиатора водой. В противном случае он начнет ржаветь. Также производители не рекомендуют устанавливать металлические радиаторы в ванных комнатах, банях, бассейнах и т.д.

 К плюсам относится тот факт, что такие батареи имеют маленькую глубину и большую площадь нагревания, соответственно, нагреваются быстрее, и им необходима меньшая температура теплоносителя для нагревания. Преимущество малой инерционности состоит в незамедлительном реагирование температуры и расхода теплоносителя, то есть в быстром нагреве и остывании, что приводит к существенной экономии энергоресурсов. Низкая цена.

Недостатки – низкое рабочее давление, чувствительность к коррозии и ударам.

Алюминиевые радиаторы

kak vybrat radiator otopleniya 3

Существует две технологии производства алюминиевых радиаторов:

  • Литые — каждая секция отливается как цельная деталь, к которой привариваются донные части;

  • Экструзионные — произведенные методом экструзии. При экструзии алюминиевый сплав продавливается через сильеру стальные пластины с отверстиями определенной формы и сечения (экструдеры), в результате чего получают длинные профили определенной формы. После остывания полученные заготовки нарезают по размерам алюминиевого радиатора, после чего привариваются донные и верхние части.

Литые радиаторы всегда более качественные и надежные приборы, в сравнении с экструзионными. Вес одной секции хорошего алюминиевого радиатора — не ниже одного килограмма.
Секция алюминиевого радиатора имеют глубину всего 110 мм и толщина стенки 2-3 мм. Алюминиевые секционные радиаторы около половины тепла отдают излучением, остальное конвекцией. Некоторые типы алюминиевых радиаторов имеют сильно развитую поверхность в виде дополнительных тонких ребер, размещенных внутри секции, при этом площадь нагрева одной секции возрастет.

Тепловая мощность одной секции  в районе 160 Вт, максимальное рабочее давление — 16 атм. Алюминиевые радиаторы имеют высокую тепловую отдачу, достаточно быстро нагреваются. Подходят для автономных и центральных систем отопления.

Достоинства алюминиевых радиаторов отопления в том, что они имеют:



 — Современный дизайн
— Возможность заменить одну отдельно взятую секцию
— Легкий вес и небольшие размеры
— Оптимальная цена
— Высокая теплоотдача



 Самый большой минус алюминиевого радиатора —  чувствительность алюминия к резкому изменению давления в системе отопления (что в наших домах происходит регулярно).
Еще одним недостатком является то, что они чувствительны к химическому составу воды в системе отопления. При повышенной кислотности теплоносителя происходит внутренняя коррозия материала, что может привести к закупорке и выходу из строя радиатора. По этой причине рекомендуется устанавливать такие радиаторы в системах отопления домов, где осуществляется постоянный контроль химического состава воды.
У данных приборов существует проблема газообразования, которое может привести к постоянному завоздушиванию отопительной системы, если она не проектируется с учетом данного фактора. В связи с этим, на каждом приборе понадобится устанавливать автоматический клапан для спуска воздуха, потому как в процессе эксплуатации будет происходить активное выделение водорода.
Наименее прочное место алюминиевых радиаторов — резьбовые соединения секций (по сравнению со стальными).

Биметаллические радиаторы

kak vybrat radiator otopleniya 4

Радиаторы этого типа удачно сочетают лучшие свойства секционных алюминиевых и трубчатых стальных радиаторов.
Наружные поверхности и оребрение биметаллических радиаторов выполнены из алюминия, но проводящие каналы у них стальные. Проще говоря, это алюминиевые отопительные радиаторы, внутрь которых заделаны в процессе изготовления стальные трубки. Алюминий нагревается быстрее стали и улучшает тепловые характеристики батареи.

Тепловая мощность одной секции биметаллического радиатора — 200 Вт, среднее рабочее давление – до 35 атм. Применяются такие батареи в квартирах и офисах с центральным отоплением. Не целесообразно использовать биметаллические радиаторы в частных домах, коттеджах с автономным отоплением, так как переплата за их использование не оправдана в связи с низким давлением в закрытых системах отопления (до 2 атм.).

Основными преимуществами биметаллических радиаторов являются повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Также применение стали в вертикальном коллекторе радиатора позволяет увеличить рабочее давление. Конечно, стоит понимать, что реальное давление в системе очень редко превышает значение 12 – 15 атмосфер, тем не менее биметаллические радиаторы более устойчивы к гидравлическими ударам, что создает дополнительную надежность.

Плюсы – очень практичные, у них повышенная стойкость к агрессивному теплоносителю и высокое рабочее давление. Повышенная химическая стойкость достигается за счет применения стали, в результате с теплоносителем контактирует сталь, а не алюминий. Биметаллические радиаторы легкие, с хорошими показателями теплоотдачи и сроком эксплуатации до 20 лет.

К минусам можно отнести тот факт, что сердечник снижает теплоотдачу и, конечно же, высокая цена, такие радиаторы – это одни из наиболее дорогих радиаторов на рынке.

Какой же все-таки радиатор отопления выбрать?

Исходя из характеристик различных радиаторов отопления видно, что у каждого типа есть, как преимущества, так и недостатки, которые следует брать во внимание при выборе батареи.

Так, основным недостатком чугунных радиаторов является их низкая регулятивная способность. Она вызвана большой массой самой батареи и находящегося внутри теплоносителя. Установив перед чугунным радиатором автоматический  клапан, Вы не получите ожидаемого результата. Например, солнце стало светить в окно и подняло температуру в помещении. В ответ на это клапан перекрывает или уменьшает поток теплоносителя. Но, из-за большой массы и низкой теплопроводности, эффект после действия автомата наступит нескоро. Пока батарея остынет, солнце уже может спрятаться и в сочетании с холодной батареей в помещении станет холодно. Посему, в силу большой инерционности, чугунные радиаторы не стоит выбирать для систем, в которых используется автоматический регулятор.

Покупая стальные панельные радиаторы стоит обращать внимание на производителя и место изготовления, так как характеристики отечественных и иностранных изделий разнятся весьма существенно. Так, к примеру, на западе воду из системы не сливают и она всегда заполнена. Это весьма важный момент, по причине того, что процесс коррозии в системе заполненной воздухом, идет гораздо быстрее, нежели в системе с водой. Кроме этого на западе обеспечивают плавный запуск и увеличение давления в начале отопительного сезона. У нас все происходит проще. Просто включается рубильник, и насос сразу же начинает работать на полную мощность. Это неизбежно приводит к гидравлическим ударам. А также проверяют систему, подавая повышенное давления, для выявления «узких мест», и ваша батарея может стать одним из таких мест.
Последнее время многие выбирают алюминиевые радиаторы, главным преимуществом которых является высокая теплопроводность. Однако, отечественные теплоносители нередко содержат всевозможные примеси, которые приводят к быстрой коррозии данного материала. И заявленный производителем срок эксплуатации снижается в разы. Кроме этого, стоит отметить, что устанавливая в систему алюминиевый изделия, важно помнить о таком явлении, как антагонизм алюминия и меди. Посему, если у вас при разводке теплоносителя использованы трубы из меди, об установке алюминиевого радиатора не стоит даже думать. Гальваническая пара, которая образуется в системе, приведет к печальным последствиям.

Ну  и конечно же все зависит от Ваших финансовых возможностей и того, где этот радиатор будет использоваться. Несколько общих рекомендаций.

Радиаторы для частного и загородного дома.

В частном доме мы советуем использовать стальные панельные радиаторы. Они долговечны и их теплоотдача незначительно уступает алюминиевым радиаторам. Вы избавлены от проблем со спуском воздуха. Ваши радиаторы не шумят от пузырьков, и Вы экономите на фитингах. Если Вам не нравится внешний вид стальной панели, устанавливайте алюминиевые, но с автоматическими развоздушивателями. Советуем использовать в системе дистиллированную воду или специальный антифриз.

Радиаторы для квартиры.

Не рекомендуем в квартирах использовать стальные панели из-за агрессивной среды теплоносителя. Сталь подвержена коррозии больше чем алюминий. Учитывая повышенное давление и возможность «прессовки» рекомендуем устанавливать биметаллические радиаторы или алюминиевые радиаторы от хороших, проверенных, известных производителей, которые представлены на рынке хотя бы лет 10. В таком случае есть не только отзывы от их эксплуатации, но и достаточное количество ремонтных материалов.

Рассчитываем, сколько секций радиатора нам нужно для комнаты

В народе существует довольно простая формула расчета количества радиаторов на метр квадратный – она сводится к одной секции батареи на 2 кв.м. То есть, если у вас комната 20 кв.м., то вам нужно 10 секций в батарее. Так же советуем добавлять еще одну секцию, на случай если будет открыта дверь в помещении или стены тонкие и не утеплены.

Есть и другая, более сложная формула. В ней нужно учитывать много нюансов, это необходимо для того, чтобы узнать, сколько тепловой энергии нужно для обогрева квартиры.

Тип помещения.  У каждого помещения есть свое количество тепловой энергии, которое оно требует для обогрева. Для нагрева комнаты в панельном доме на 1 кубический метр нужно 41 Вт теплоэнергии. В кирпичном доме (полностью утепленном и со стеклопакетами), на тот же объем необходимо 34 Вт теплоэнергии. Для современных, утепленных домов необходимо всего 20 Вт теплоэнергии.

Например для маленькой комнаты панельного дома, определяем ее объем: 2.30*3.50*2.70=21.73 м3

Теперь мы можем узнать, сколько тепла нужно  для обогрева этой комнаты:  41 Вт * 21.73 = 890.93 Вт. Именно столько теплоэнергии нам нужно, чтобы нормально обогреть помещение.

Стоит помнить, что современный стеклопакет уменьшает теплопотерю почти на 15% (это число может значительно повлиять на количество секций батареи). Так же на теплопотерю помещения влияет и температура теплоносителя (согласно СНиП 2.04.01.-85, температура теплоносителя должна быть не менее 50 градусов по Цельсию, и по СНиПу 2.08.01.-89, температура в квартире должна быть не меньше 18 градусов по Цельсию) При расчете также нужно учитывать, на каком этаже квартира, угловая комната или нет. Еще важно знать, что при закрытии батареи различного рода декоративной панелью вы теряете до 25% тепла. Многие, при проведении ремонта не учитывают этот факт, что приводит к печальным последствиям.

Учитывая все факторы, прежде чем менять батареи отопления, проанализируйте различные варианты. Если Вы планируете заменить окна на стеклопакеты, то замените окна и перезимуйте, во многих случаях, потребность в замене батарей просто отпадает. Ну а если решили менять, рекомендуем посмотреть отзывы в «солидном» интернет магазине по выбранному Вами изделию и берегитесь подделок и с китаем лучше не связываться — затопление сведет на нет всю Вашу экономию, которая может очень дорого Вам обойтись как финансово так и морально.


Водяные радиаторы отопления: современные виды

Главная \ Статьи \ Водяные радиаторы отопления: современные виды На протяжении многих лет водяные радиаторы отопления являются самыми распространенными видами обогревательных приборов, использующихся в нашей стране. Но сегодня они сильно отличаются по своим техническим характеристикам, эффективности и дизайну от привычных для всех нас батарей. Прогресс сделал их более мощными и выгодными для отопления жилых, коммерческих, административных, промышленных зданий. Новые виды этого обогревательного прибора позволяют совершенствовать систему отопления, достигая предельно низкой стоимости одной выработанной единицы тепловой энергии. Кроме того, в наше время и установка радиаторов стала максимально простой, поэтому водяные батареи по необходимости можно интегрировать в отопительную систему даже после ее монтажа.

Более стильный дизайн, изящные формы, нейтральный цвет – это то, что отличает современные модели водяных радиаторов от прежних видов. Но и это далеко не все преимущества данного вида отопительного оборудования. Сравнительно легкий вес и компактные размеры радиаторов новых типов существенно облегчают процессии их эксплуатации. Помимо всего, современный пользователь может выбирать радиаторы отопления водяные, ориентируясь на материал, из которого они произведены. Российский рынок предлагает следующие варианты таких батарей: чугунные, стальные, алюминиевые, биметаллические. Каждый из этих видов имеет свои преимущества и недостатки, которые касаются и технического описания, и стоимости изделий, и их практичности.

Основное и неоспоримое преимущество чугунных радиаторов состоит в их долговечности. Это обеспечивается за счет устойчивости материала к коррозии даже при плохом качестве воды в системе. Также эти радиаторы оптимально подходят для систем центрального отопления, в которых часто бывают значительные скачки давления. Теплоемкости чугунных батарей достаточно хорошая, поэтому они могут эффективно работать даже в том случае, если вода недостаточно сильно нагрета. Но весомым недостатком радиаторов из чугуна является их большой вес, необходимость периодического окрашивания поверхности, высокая подверженность загрязнению и длительное прогревание.

Отличительная особенность стальных водяных радиаторов отопления заключается в том, что они ненадежны при использовании в системах с высокими скачками давления. Но эти батареи многие выбирают из-за более низкой стоимости.

Алюминиевые радиаторы легкие и компактные. Они могут обеспечить высокую теплоотдачу и эстетичность отопительной системы. Радиаторы из алюминия выдерживают высокое давление и по цене сопоставимы с другими видами батарей, однако они подвержены коррозии – особенно в кислой водной среде. Даже защитная пленка, которую наносит производитель, лишь ненадолго решает эту проблему.

Биметаллические радиаторы считаются самыми надежными и практичными, потому что они сочетают в себе основные преимущества стальных и алюминиевых обогревательных приборов. В таких батареях из алюминия делают лишь внешнюю сторону, поэтому она не контактирует с водой. Внутренняя поверхность радиатора производится из стали. В результате батарея получается легкой, эффективной, эстетически привлекательной и устойчивой к коррозии. Минус такой модели – более высокая цена. Однако он компенсируется за счет долговечности изделия.

Подобрать оптимальный в плане цены и качества вариант радиатора для вашей системы отопления всегда помогут специалисты компании «Теплодом». Наш ассортимент товаров позволит вам недорого обустроить отопительную систему в любом объекте, обеспечив простоту монтажа и высокую надежность радиаторов.

Монтаж водяных радиаторов отопления в полу



Вступление

Здравствуйте! В этой статье разберем по шагам монтаж водяных радиаторов отопления в полу. «Смонтируем»  радиаторы в пол водяного отопления, с естественной и принудительной конвекцией. Как смонтировать электрические радиаторы отопления в полу с подробным изучением схемы подключения разберем в следующей статье.

Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

montazh-vodyanykh-radiatorov-v-polu-1

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

montazh-vodyanykh-radiatorov-v-polu-2

На коробе есть регулировочные винты, с их помощью  выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

montazh-vodyanykh-radiatorov-v-polu-3

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

montazh-vodyanykh-radiatorov-v-polu-4

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

montazh-vodyanykh-radiatorov-v-polu-5

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы,  рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

montazh-vodyanykh-radiatorov-v-polu-6a

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

montazh-vodyanykh-radiatorov-v-polu-6b

class=»eliadunit»>

Рис. 4b: Дистанционное регулирование. Ставим термостат  дистанционной  настройкой (10).

montazh-vodyanykh-radiatorov-v-polu-6c

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

montazh-vodyanykh-radiatorov-v-polu-8

Делаем полы

Проверьте крепление короба к полу и подключение отопительного канала.

Сделайте проектные полы (стяжка, регулируемые полы и т.п.). При монтаже регулируемых полов, между коробом и элементами пола оставьте компенсационные термошвы с прокладками (13).

montazh-vodyanykh-radiatorov-v-polu-10

После устройства пола, включая чистовую отделку, закройте короб декоративной решеткой.

montazh-vodyanykh-radiatorov-v-polu-9

Монтаж отопительного канала принудительной  конвекции в полу при водяном отоплении

Если вы ставите в пол отопительный кагал с принудительной конвекцией, кроме перечисленных выше шагов, вам нужно подключить систему вентиляции.

Вентиляторы должны быть расположены ближе к окну или с двух сторон от теплообменника.

ustroystvo-radiatorov-v-pol

В зависимости от длинны отопительного канала, вентиляторов может быть несколько. Все они объединены в общую схему. Питание вентиляторов осуществляется от переменного тока 220 вольт или через понижающий трансформатор, который входит в комплект радиатора.

Никаких сложностей в подключении нет, только заранее нужно подвести электропитание для вентиляторов.

©Obotoplenii.ru

Другие статьи по теме





class=»eliadunit»>

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
