Плюсы и минусы

К положительным чертам ворот на роликах можно отнести:

• Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
• Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
• Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
• Широкий набор вариаций.
• Долгое время использования.
• Применение автоматизированных систем.

Откатные ворота имеют и некоторые минусы. Перечислим их:

• Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
• Консольная часть требует для своей установки создание основания — фундамента.
• Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.

Разновидности конструкций

Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.

Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.

Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.

Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.

Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.

Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.

Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.

Ещё один интересный вариант – ворота с калиткой.

Рассчитываем габариты конструкции

Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:

• Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
• Рассчитать противовес.
• Предположить массу ворот.
• Создать наброски конструкции, чертежи ворот.

Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.

Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.

Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.

Равновесие. Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.

Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.

Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.

Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.

Из чего состоит конструкция

В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:

• направляющие балки, которые выполняют роль несущей;
• опоры для роликов;
• ролик, который можно снять;
• регуляторы парусности и нагрузки – уловители;
• в качестве крепления используется кронштейн, защищающий ворота от покачивания;
• опора, обеспечивающая створкам подвижность и подставка к ней.

Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.

Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.

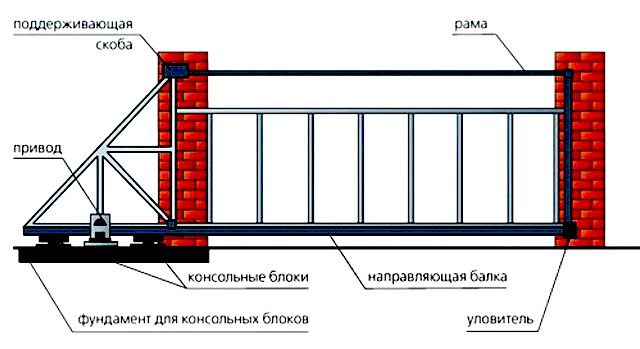

Наглядно состав конструкции может представить схема откатных ворот.

Процедура установки

Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.

Процедуру установки можно подразделить на несколько этапов:

• фундамент – необходимо сделать для создания устойчивости;
• проведение электрического тока;
• расположение специального столбика в определенном месте;
• внедрение в систему автоматики для ворот и её запуск.

Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.

Фото откатных ворот

Пост опубликован: 14.10

видео-инструкция по монтажу своими руками, особенности изделий для калиток, как приварить, цена, фото

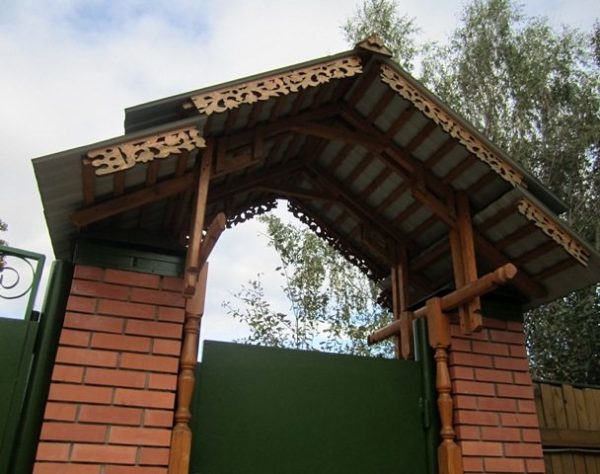

Навесы для ворот и калиток представляют сбой достаточно компактные сооружения, которые можно изготовить самостоятельно буквально за несколько часов. При этом даже самый простой козырек обеспечит существенное продление срока службы ворот, так что стоит потратить время и силы, и соорудить такую конструкцию.

Как это сделать – расскажем ниже.

Характеристики навеса

Зачем нужна эта деталь?

Перед тем как приварить навесы на ворота или установить сооружение другим способом, необходимо разобраться, а зачем оно вообще нужно. Поняв это, мы сможем более эффективно спроектировать его конфигурацию и размеры.

Воротный навес выполняет целый ряд функций:

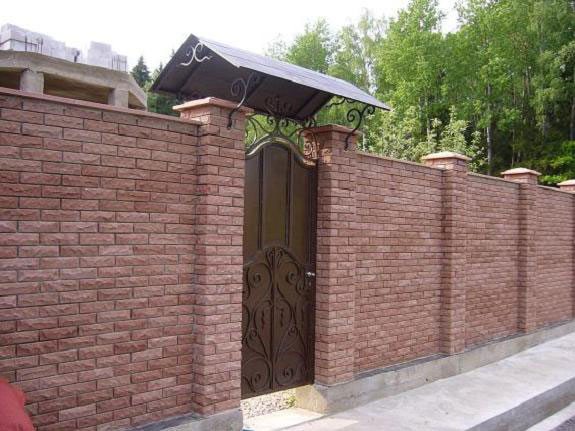

• Во-первых, небольшая крыша защищает и сами ворота, и петли, и запорный механизм от коррозии в результате намокания под дождем.
• Во-вторых, под навесом не скапливаются осадки, что предотвращает размытие грунта возле опорных столбов.

Обратите внимание!

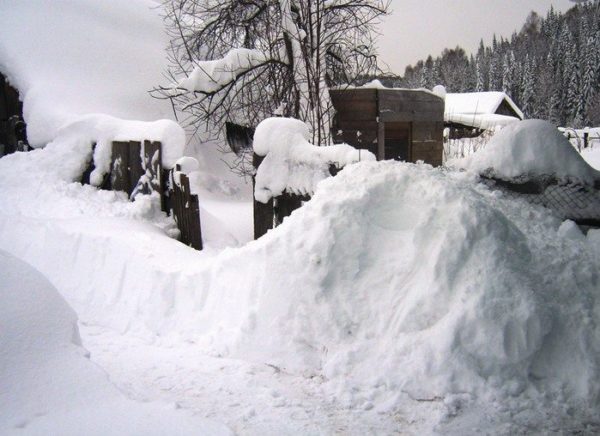

Это особенно актуально в северных регионах, где в зимние месяцы снегопад может быть весьма интенсивным.
И только козырек в этом случае обеспечивает сохранение свободного пространства, достаточного, чтобы хотя бы приоткрыть ворота и выйти наружу для расчистки.

• Наконец, наличие небольшой кровли перед калиткой обеспечивает комфорт для визитеров: если у вас не установлен домофон или магнитный замок с дистанционным открыванием, то лучше ждать под козырьком, чем под проливным дождем или ярким солнцем.

Как видите, аргументов в пользу установки такой конструкции вполне достаточно. И в следующих разделах мы расскажем, как изготовить и установить ее своими руками.

Собираем основу

Конструкция воротного навеса не отличается сложностью. В большинстве случаев он представляет собой двускатную или дуговую кровлю, установленную на опорных столбах.

Инструкция по монтажу предполагает такой порядок работ:

• Для начала выполняем замеры. Для этого измеряем ширину между опорными столбами – именно к ним мы будем крепить элементы каркаса.
• Далее выполняем чертеж. При этом в конструкцию закладываем размеры, достаточные для защиты от осадков. Оптимальная ширина кровли составит около 1,2 — 1,5 м, а угол уклона (при двускатной конструкции) – от 15 до 30⁰.

• Далее монтируем опоры. Проще всего использовать несущие столбы, на которых закреплены ворота. Если для этой цели используются кирпичные тумбы, то просто наращиваем их примерно на 30-40 см, закладывая внутрь профильную или круглую трубу для навеса.

Обратите внимание!
Установленные сверху защитные накладки из пластика или металла нужно, естественно, снять.

• Если же ворота были установлены на стальных опорах или деревянных столбах, то поступаем еще проще. Добавляем к конструкции подходящие по высоте отрезки, прикрепляя их к уже существующим стойкам. Для монтажа используем либо сварку, либо стальные кронштейны.

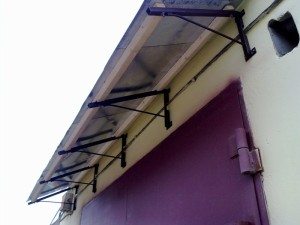

• В результате у нас должно получиться две или три опоры. На них укладываем нижнюю обвязку нашего козырька, закрепляя прямоугольную раму раскосами.
• На обвязке возводим стропила (для двускатной или полукруглой кровли), которые в верхней части соединяем коньковым брусом.
• На стропила набиваем обрешетку: под крупногабаритные кровельные изделия – разреженную из брусьев и реек, под штучный материал – сплошную из ДСП или аналогичного материала.

Наш каркас готов. Остается только защитить его от воздействия влаги, пропитав антисептиком (деревянные изделия) или обработав краской с антикоррозионными свойствами.

Кровля козырька

Поскольку основной задачей нашего сооружения будет защита от дождя, именно кровельный материал стоит считать наиболее важной деталью всей конструкции.

Здесь выбирать можно из огромного количества вариантов, и ниже мы рассмотрим плюсы и минусы наиболее популярных решений:

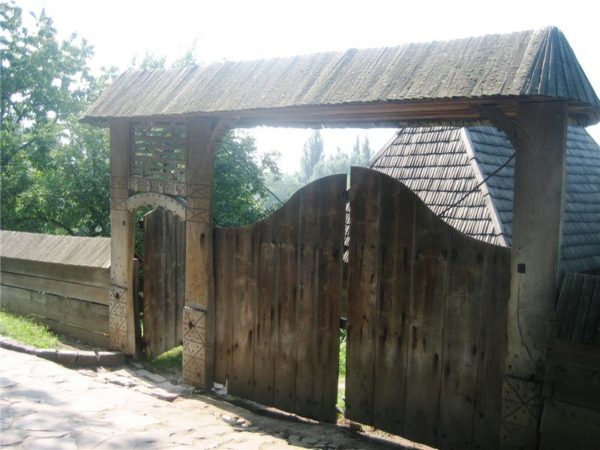

• Для полностью деревянной конструкции наилучшим выбором будет гонт – пластинки из колотой (не пиленой!) древесины, пропитанные влагозащитным составом. Единственный существенный минус этого варианта – высокая цена: и сам материал, и его монтаж стоят довольно дорого.
• Универсальными решениями можно назвать использование еврошифера, металлочерепицы и битумной черепицы. Эти современные материалы отличаются долговечностью, относительно несложно монтируются, да и найти в продаже можно вполне бюджетные модели.

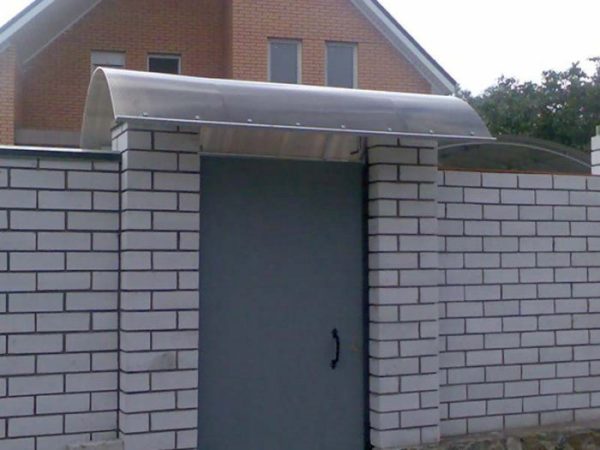

• Для металлической конструкции с полудуговыми стропилами лучше всего подойдут панели из сотового поликарбоната. Они хорошо защищают от влаги, при этом не создают избыточного затенения. Монтаж следует проводить с использованием специальных саморезов.

• Если же вы планируете изготовить самое простое сооружение (к таким, например, относятся навесы для гаражных ворот), то для кровли лучше всего брать профнастил из оцинкованного окрашенного металла. Да, выглядит он не очень привлекательно, но от осадков защищает неплохо.

Совет!
Для любого кровельного материала, исключая, пожалуй, поликарбонат, необходима укладка дополнительной гидроизоляционной мембраны.

Навес – это не только крыша

Очень часто под «навесом» понимают не козырек над входом, а петли, на которых держатся створки.

Чтобы не оставлять без ответа вопрос «Как правильно приварить навесы на ворота?», весьма актуальный для новичков, ниже приведем несколько рекомендаций:

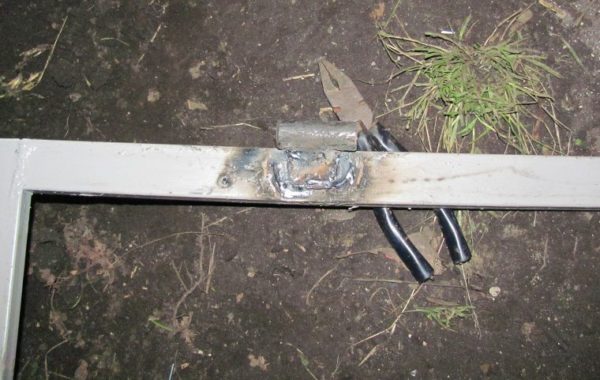

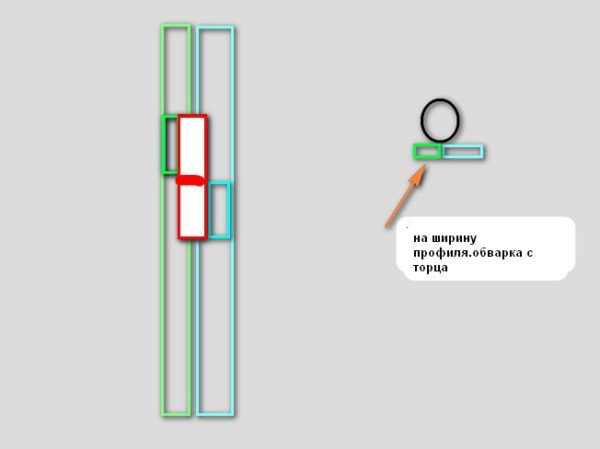

• Для начала к каждой петле привариваем прочную стальную пластинку прямоугольной формы (так называемый платик). Это приспособление облегчит позиционирование навесной части по горизонтали, вертикали и плоскости.

• Затем привариваем изделия к опорным столбам, используя сплошной шов.
• Далее тщательно выравниваем ту часть петель, которая будет монтироваться на створке, и привариваем (либо прикрепляем болтами) ее.
• Дело остается за малым: навесить створки ворот на опорные столбы и отрегулировать их положение.

Вроде бы ничего сложного, но попрактиковаться нужно обязательно!

Заключение

Сделать навес над воротами, руководствуясь приведенным выше алгоритмом, может практически каждый. Да и материалов для такой конструкции нужно не очень много, так что расходы будут вполне приемлемыми. И все же, несмотря на кажущуюся простоту задачи, перед началом работы стоит изучить видео в этой статье и тщательно все продумать: тогда и ошибок не будет, и результат получится достойным.

Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

Распашные ворота

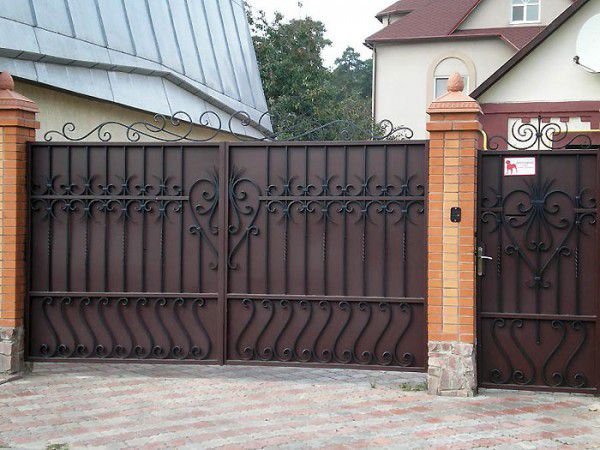

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

• Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

• Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

• Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

• Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.

• Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.

• В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

• Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный.  Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
• Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
• Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
• В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
• Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
• Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
• К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
• Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
• Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
• Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.

• На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
• Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
• Затем, устанавливаются и фиксируются верхние и концевые ролики.
• К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
• Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.

Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

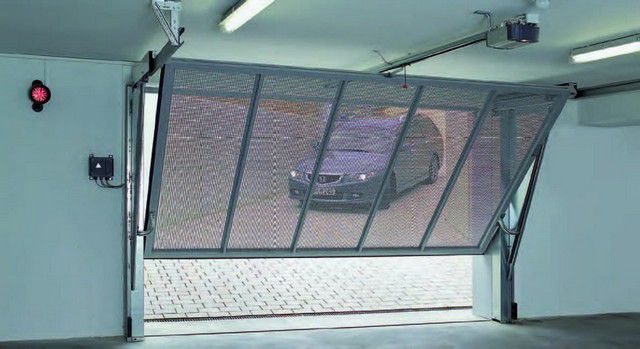

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

• Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.

• В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
• На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
• С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.

• Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
• Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

Распашные ворота: выбор, фото, монтаж

Содержание статьи

Нельзя в полной мере чувствовать себя в безопасности, если участок вокруг дома, двор или гараж не оснащен капитальным ограждением. Неотъемлемой частью этого проекта являются ворота. Разновидностей ворот бывает много и выбирая подходящие, обязательно нужно учитывать все нюансы каждой модели. Наиболее распространенными являются раздвижные ворота. Что это такое и куда подойдет такая разновидность, сейчас разберемся.

Распашные ворота

Распашные ворота, пожалуй, один из самых древних видов ворот – их можно наблюдать и по сей день в старинных замках и прочих достопримечательностях. Фактически, это конструкция, состоящая из двух раскрывающихся створок – простая, эффективная, прочная. Благодаря своей простоте и функциональности, эта модель и остается востребованной уже многие столетия.

Конечно, в настоящее время эта система обросла многими удобными для потребителя нюансами. Ворота могут быть автоматическими или с ручным управлением, могут быть оснащены калиткой, фотоэлементами, предотвращающими случайное закрывание, и тому подобное, а выбор материала для их изготовления просто поражает своим ассортиментом.

Распашные ворота состоят из опорных столбов, на которые, собственно и навешиваются створки ворот. Отдельный вопрос о дополнительном оснащении автоматикой и датчиками движения – не всегда в них есть острая необходимость, плюс такие удобства некоторым образом повышают общую стоимость конструкции.

Плюсы и минусы распашных ворот

Достоинства этой конструкции очевидны и неоспоримы:

1. Простые в исполнении,
2. Не дорогие,
3. Длительная эксплуатация,
4. Неприхотливы в обслуживании.

В принципе, такие преимущества – важнейшие при выборе типа ворот. Такие ворота многие умельцы изготавливают для своих участков и гаражей самостоятельно – существенно экономя расходы на строительство. Но имеется и ряд недостатков:

1. Распашные створки занимают место, и могут стать препятствием для въезда или выезда – смотря куда именно они будут открываться,
2. Створки ворот должны иметь прочные фиксирующие узлы, крепить их нужно обязательно, так как из-за своей большой площади, ворота имеют большую парусность и порывом ветра могут открываться или закрываться, несмотря на свою тяжесть.
3. В зимний период для обслуживания распашных ворот обязательна тщательная уборка снега, так как он препятствует их свободному открыванию, а если ворота снабжены автоматическим приводом, то нагрузка на него существенно возрастает и может оказаться недопустимой.

В целом, этот вид ворот выгоден и удобен, небольшие недостатки вполне можно учесть и максимально предупредить. Распашные ворота на сегодняшний день – популярная, удобная и недорогая модель.

Материалы

Для монтажа распашных ворот необходимы опорные конструкции и сами створки ворот.

Опоры

Опоры могу иметь несколько вариантов изготовления: трубы круглого или квадратного сечения, или железобетонные конструкции, декорированные каким-либо отделочным материалом.

Створки

Створки же можно выполнить из самых различных материалов. Если говорить об основных разновидностях, то их два:

1. каркасная конструкция
2. кованные створки

Каркас для створок выполняется из металлической квадратной трубы разного размера. По нему дополнительно крепится обрешетка из более тонких труб – это обеспечивает прочность и жесткость конструкции. Все металлические части каркаса обязательно загрунтовываются антикоррозионным грунтом и покрываются защитным слоем краски – чтобы избежать преждевременной порчи изделия.

Обшивка для створок ворот

Теперь, когда каркас готов, створки могут быть выполнены в нескольких вариантах:

1. С двухсторонней обшивкой,
2. С односторонней обшивкой.

Здесь все максимально просто: можно зашить каркас ворот только с наружной стороны – фасадная часть забора будет выглядеть гармонично в сочетании с забором, в то время как внутренняя часть створок останется не обшитой – изнутри будет виден каркас.

Двухсторонняя обшивка предполагает отделку материалом с двух сторон – наружной и внутренней. Такой тип не только более красивый, но и гораздо прочнее, за счет двойного слоя обшивки, а также долговечнее – так как металлический каркас находится внутри и не приходит в негодность из-за атмосферных явлений и прочих агрессивных факторов.

Для обшивки створок могут использоваться:

• Металлические листы,
• Профнастил,
• Сендвич-панели,
• Дерево,
• Сетка.

Каждый из этих материалов также имеет свои плюсы и минусы. Например, листовой металл – наиболее прочный из материалов, но минусом его является значительный вес.

Распашные ворота из профнастила

Профнастил – один из наиболее востребованных материалов, так как не дорогой, долговечный и выглядит красиво. Из недостатков можно назвать, пожалуй, низкую механическую прочность – его легко деформировать при ударе, например, а также довольно сложно заменить, так как каждая партия профнастила имеет свой оттенок и подобрать его очень проблематично.

Деревянные распашные ворота

Деревянные створки – это красиво, особенно, если взять благородные породы древесины и сохранить ее первозданный вид, вскрыв только защитным лаком. Однако, несмотря на прочные сорта, дерево изнашивается довольно быстро, а из-за морозов, атмосферных осадков или ультрафиолета оно может рассохнуться и потрескаться, несмотря ни на какие защитные меры.

Распашные ворота из металлической сетки

Металлическая сетка – вариант бюджетный, этот материал имеет среднюю прочность, а основным его минусом является не особенно привлекательный внешний вид и абсолютная доступность всего, что происходит за воротами для посторонних.

Распашные ворота из сендвич-панелей

Распашные ворота из сендвич-панелей также популярны у потребителей, главным образом из-за высокой долговечности пластика, невысокой стоимости и простоты монтажа. Однако, такие ворота также подвержены серьезным механическим повреждениям, установка такого типа ворот не желательна, если они находятся возле оживленной автотрассы или подвержены другим явным повреждениям.

Привлекают внимание покупателей и комбинированные каркасные ворота. Чаще всего в этом случае основной материал створок дополнен кованными элементами. Таким образом можно успешно декорировать и деревянную основу, и металлическую, дополнять цветной профнастил.

Ворота распашные металлические с калиткой: фото-примеры и монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Любой частный сектор, будь то дом или дача, нуждается в ограждении. Одним из главных его элементов являются ворота, которые могут иметь самые различные конфигурации. В этой же статье пойдет речь про ворота распашные металлические с калиткой (фото-примеры представлены ниже) и их установку.

Ограждение необходимо для любого частного дома

Содержание статьи

Преимущества и недостатки установки

Распашные ворота представляют собой две или одну створку, закрепленную на столбах. Они могут открываться как наружу, так и внутрь двора, и быть либо автоматическими, либо механическими.

Такое ограждение имеет простую и удобную конструкцию

Как правило, подобную конструкцию изготавливаются высотой в 5-6 метров, чтобы обеспечить безопасность частного сектора от проникновения преступников. В конструкции часто предусматривается калитка, которая позволит войти во двор, не открывая створку целиком.

Для дополнительного удобства изготавливается дополнительный проход

Установка распашных ворот имеет как плюсы, так и минусы. Рассмотрим их подробнее.

Преимущества:

• Сравнительно небольшая стоимость, в сравнении с конструкциями другого типа;
• Простая установка, которую при должной сноровке можно провести и самостоятельно, долгий срок службы;
• Возможность воплотить в конструкции собственные проекты и наработки;
• В том случае, если проем в ограждении ничем не ограничен, можно провести монтаж ворот по размеру любого транспортного средства.

Распашные ворота имеют ряд преимуществ

Недостатки:

• При установке необходимо будет провести тщательное укрепление столбов, глубоко закопав их и забетонировав;
• Подобное устройство тяжело использовать в условиях частых сильных ветров, так как открыть и удержать их будет непросто;
• Установка автоматики может существенно увеличить конечную стоимость.

Ограждение имеет и свои недостатки, которые необходимо учесть в обязательном порядке

Ворота распашные металлические с калиткой. Фото и описание типов конструкции

Металлические конструкции имеют целый ряд различных конфигураций, опираясь на которые вы можете подобрать оптимальный вариант.

Каркасные с сеткой

Данный вариант отлично подойдет для тех построек, где необходимо солнце для растений. Такой тип может быть исполнен с любыми декоративными элементами, и, кроме того, имеет небольшую стоимость.

Сетчатые ворота

Ворота из профнастила с элементами ковки. Фото и описание

Все большей и большей популярностью в последнее время стали пользоваться ворота из профнастила с элементами ковки. На фото видно, что конструкция прочная и долговечная. Кроме того, данный материал имеет большой диапазон цветовых и дизайнерских решений, а ворота из профлиста можно сделать и своими руками.

Профнастил – долговечный и прочный материал

Сетчатые кованые ворота. Фото и характеристика

Подобная конструкция имеет стильный вид, и, несмотря на хрупкий внешний вид, отличается большой прочностью каркаса. Кроме того, она имеет сравнительно небольшую стоимость.

Кованые ворота – стильное и прочное решение

С дополнительным утеплением

Подобное решение чаще всего используется в условиях сурового климата, для гаража или сараев. В качестве утеплителя могут выступать самые разные материалы, включая деревянные доски.

Ворота с утеплителем – надежный вариант в условиях сильных морозов

Полезная информация! При выборе обратите внимание на материал, из которого изготовлено само ограждение, так как конструкция должна с ним выгодно сочетаться.

Устройство распашных изделий, рекомендации по выбору материала

Любые распашные металлические ворота с калиткой, фото которых представлены выше, состоят из  одинакового набора элементов:

• Каркаса, на который и производится установка декоративных элементов.

Каркас – основа любой конструкции

• Обшивки, которую крепят на каркас.

Обшивкой заполняют пространство каркаса конструкции

• Петлей, на которые вешается каркас.
• Столбов, которые поддерживают всю установку.
• Запорного механизма, позволяющего закрывать и открывать ворота.

Для выполнения монтажа понадобится целый арсенал материалов и различных инструментов: песок, цемент, щебень, кирпич, краска, гвозди. Если же вы решили делать распашные ворота своими руками (чертежи, фото и видео представлены ниже), то вам понадобится помимо вышеназванного, еще дополнительные устройства:  болгарка, сварка, различные кисти.

Возвести подобную постройку своими руками легко. Чертежи, схемы, эскизы и конструкция представлены в свободном доступе в интернете

Выбираем материалы

Необходимо со всей ответственностью подойти к выбору материалов для распашных металлических ворот с калиткой. Фото, описания и прочие характеристики должны быть тщательно изучены.

Выбор обшивки:

Для данной конструкции должен использоваться прочный, крепкий материал. Если это дерево, то оно должно быть дополнительно защищено от гниения и обработано от появления различных древесных паразитов. Если же вы планируете использовать профнастил, выбирайте класс С, Н или НС.

Профнастил должен быть класса С, Н или НС

Выбор материала для каркаса:

• Сварной каркас – отличается наибольшей долговечностью и прочностью. Не подходит для автоматических ворот ввиду своего внушительного веса.
• Алюминиевый каркас – отличный надежный вариант для автоматики, так как имеет небольшой вес.
• Болтовой каркас – самый легкий в изготовлении, но и наименее долговечный.

Полезная информация! Для создания каркаса воспользуйтесь металлом, так как он легче переносит неблагоприятные воздействия, чем дерево.

Металл – наилучший вариант для каркаса ворот

Выбор материала для столбов:

• Кирпич – прочный и долговечный вариант, выдерживающий вес больших конструкций.

Кирпич отличается высокой прочностью

• Бетон – наиболее надежный материал, который помимо прочего хорошо поддается обработке и косметическому ремонту.

Бетон – наиболее оптимальный вариант

Монтаж: пошаговая инструкция

При правильном подходе легко выполнить монтаж любой конструкции, например сетчатых или кованых ворот. Фото и подробное описание поможет вам выполнить работу легко и просто.

• Первым делом составляется подробный чертеж со всеми необходимыми расчетами для распашных ворот своими руками. Чертежи, схемы, эскизы и конструкции легко найти на просторах интернета.

Пример чертежа

• Производится установка опоры. Для этого в яму погружается опора, а оставшееся пространство засыпают строительным мусором и заливают раствором.

Варианты бетонирования металлических опор

• Устанавливается каркас вместе с установленной обшивкой.

Распашные металлические ворота готовы

Устанавливаем автоматическую систему открытия

Для того чтобы установить автоматику, вам нет необходимости покупать дорогостоящее специальное оборудование, а можно воспользоваться всем доступным поворотным механизмом от спутниковой тарелки. Данный вариант отличается невысокой стоимостью и легкостью в установке.

Делаем выводы

Итак, в данной статье нам удалось разобрать устройство распашных ворот, их типы, материалы для изготовления и пошагово разобрали монтаж. Будьте уверены – тщательно подготовившись и изучив предложенные материалы, вы сможете воплотить в реальность даже самую сложную задумку.

Обстоятельный подход – залог успеха

Важно помнить, что получить долговечную и надежную конструкцию можно только подойдя к работе ответственно.

Видео: фото-примеры металлических ограждений и калиток

Экономьте время: отборные статьи каждую неделю по почте
