Выключатель света дублирующий – Беспроводной проходной выключатель — схема подключения, настройка, дистанционное управление светом из 2-х и 3-х мест

Содержание

Проходной выключатель — схема для самостоятельного подключения

prohodnoj vykluchatel shema

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

—  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

—  внизу и вверху на лестнице;

—  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

elektric sxema v kvartire2

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

elektric sxema v kvartire3

 Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения


Проходной выключатель | Электрик



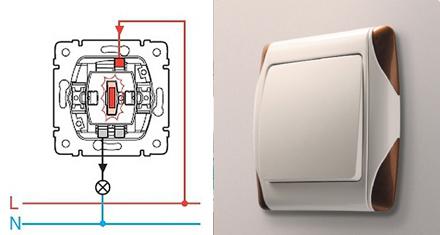

Обычные электровыключатели, которые установлены у нас дома, готовы включать и отключать освещение из одного места.
Главное различие обычного выключателя, в каком происходит обычное прерывание электронной цепи, от прибора названием проходной выключатель, будет то, что в нём встроено три контакта и переключающий механизм меж ними.

Основным их превосходством считается вероятность подключения либо выключения осветительного прибора (либо группы осветительных приборов) из двух, трёх либо более точек. Нередко в народе их ещё именуют перекидной выключатель. Или проще—дублирующий выключатель. Двухклавишный проходной выключатель имеет внутри 6 контактов, и по собственной системы представляет из себя 2 независящие между собой одноклавишный проходной выключатель. Визуально обыденный выключатель и проходной не различить, но возможно. У проходного есть в наличии особый символ знакна любой из кнопок—в обыкновенном его нету.

Область применения перекидных (дублирующих) выключателей:




1. Лестницы — на них электровыключатели инсталлируются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и отключили. В случае если Ваш дом 3-х либо четырех этажный, то Вам предоставляется возможность пользоваться такой схемой.

2. Спальни — один выключатель устанавливается у входа в комнату, а 2-ой и 3-ий по различные стороны постели. Зашли в комнату—включили свет, захотели прилечь на отдых—отключили. Для подключения освещения из трёх мест используется такая схема, с перекрестным выключателем.

3. Коридоры — предположим Вы сначала коридора включили свет, позже прошли по коридору и на  другом конце отключили.

4. На территории личных зданий либо дач—для освещения дорожек.

Как верно подключить проходные электровыключатели для независящего управления освещением из 2-ух мест.

Давайте подробнее рассмотрим данную схему включения, состоящую из 2-ух проходных выключателей. Для неё понадобятся 2 переключателя (они и еще называются «проходные»), любой из которых имеет по 3 контакта и 2 положения переключения. Причём, режим переключения обязан быть «перекидного характера», другими словами  — один контакт считается общим для 2-ух других. В одном положении он замкнут с одним из них, в другом же положении, конечно, с другим. Как следует, единая замкнутость всех трёх контактов полностью исключена.

Как заметно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), опосля коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта 1-го выключателя соединяются с 2-мя контактами второго выключателя (через коробку). Ну и с совместного контакта второго выключателя фаза подаётся на 2-ой контакт лампы.

Относительно самого монтажа этой схемы: ставятся на собственные установочные места проходные электровыключатели, от которых выводятся трехжильные кабеля. Устанавливаются осветительные приборы, что объединятся параллельно и от которых в конечном итоге выходит двужильный кабель.
Дальше, в более пригодном месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и комфортного места самого месторасположения данной коробки). В неё значит и вводится кабель от осветительных приборов, питания и самих проходных выключателей. В данной коробке делается соединение проводов между собой, как показано на схеме.

Как управлять освещением из 3-х мест

Схема включения проходного выключателя с управлением из 3-х мест мало чем выделяется от предшествующей (единый механизм работы схож). В ней добавлен ещё один проходной выключатель, который малость различается от прошлых. Как заметно из схемы, это спаренный выключатель. Другими словами, при нажатии одной кнопки, случается одновременное перекидывание 2-ух контактов электрически независящих между собой. Вприбавок, как вы должны были увидеть, с него выходит четырехжильный кабель.
Схемы включения проходных выключателей аналогичного вида неплохи тем, что сравнительно просты в своём конструктивном выполнении (не потребуется добавочных компонентов). Хотя они ограничены численностью этих мест управления.

Задачу независящего управления освещением из 2-ух мест возможно решить и еще используя особые импульсные реле и блоки для дистанционного управления освещением.

Схема подключения проходного выключателя своими руками

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни, именно поэтому разрабатываются инновации, новые подходы к быту, как интересные, так и полезные рекомендации. В тех же целях люди применяют разные механизмы, устройства, агрегаты, которые могут освободить от излишних действий. Это в том числе и проходные выключатели. Они существенно упрощают использование всем привычного электрического выключателя и позволяют не совершать лишних движений. Но если их подключать, такие выключатели лучше доверить профессионалам. Решившись все же на самостоятельную установку выключателя проходного, будьте внимательны.

Как начать работу над созданием выключателей

Устанавливая выключатель, необходимо подготовить место для него. Нужно помнить, что важна схема подключения устройства. Она позволит включать или выключать освещение с разных точек установки проходного выключателя. Порой это необходимая мера, а в целом, очень удобная система. Например, если в квартире или доме есть большой коридор, а свет включается у входной двери. Со схемой двойного подключения не надо будет возвращаться назад, чтобы выключить освещение. В этом и секрет 2х кнопок. Также они активно используются на лестницах – в начале и конце пролета.

В просторной комнате, где установлено много приборов освещения, с проходными выключателями вы получите возможность управлять ими легко из любой точки. Если это спальня, часто применяют три проходных выключателя, с помощью которых можно обеспечить себе управление освещением с любой точки помещения.

Создать схему для подключения проходного выключателя

Чтобы понять специфику схемы подключения проходных выключателей, нужно подробно ее рассмотреть. Для изготовления такого устройства нужны будут два выключателя. Очень важно, чтобы у каждого из них было 3 контакта и 2 положения для переключений.  При этом режим выключателей имеет «перекидной характер». Это значит, что для двух контактов есть один общий. Он замыкается на каждом из них, в разных положениях. Все три контакта не могут быть замкнутыми одновременно. Перед тем как подключить проходной выключатель, нужно позаботиться о схеме.

Схема проходного выключателя выглядит следующим образом:

  • проводок соединяет источник света и специальную коробочку, а потом уходит к лампе
  • другой проводок (он называется фазный) соединяет общий контакт выключателей
  • контакты выключателей соединяют между собой (тут используется коробка)
  • фазу подают с помощью контакта 2-го выключателя на 2-ой контакт светильника

Проходной выключатель: схема подключения

Еще несколько слов о схеме: устанавливаем каждый прибор на свои места, от одного идет несколько кабелей. Затем нужно монтировать лампы (они будут идти параллельно друг другу). После этого монтируют коробку (при этом следует учесть размер кабеля и выбор удобных мест для установки коробки). В нее нужно ввести кабель ламп собственно проходных выключателей и электропитания. Коробка позволяет соединить между собой проводки.

Очень важен этап, на котором происходит выбор мест для подключения выключателя проходного.

Разновидности приборов

Такие выключатели тоже имеют свои разновидности, как и обычные выключатели. Главный признак классификации – количество клавиш. Их может быть:

Выбирают их в зависимости от мест расположения.

Есть и более современные устройства – с сенсорным принципом подключения. Производители внедряют и инновационные разработки – это пример выключателя с дистанционной системой подключения, точнее с управлением на расстоянии. Не все оценивают такое решение как рациональное, зачастую данный принцип проходного выключателя называют «данью моде», тем не менее, подобные инновации также активно используются. С точки зрения рационального подхода, вместо «дистанционки» используются просто два дублирующих друг друга выключателя.

Чем проходные выключатели отличаются от обычных

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно  похож, схож выбор мест для установки.

Исключения следующие:

  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Установка проходного электрического выключателя: сроки

Монтаж проходных электрических выключателей может занимать разное время – как правило, это несколько часов. Время установки проходных выключателей зависит от:

  • модели и типа устройства
  • опыта мастера, который устанавливает проходной выключатель
  • особенности мест, где будет расположено устройство
  • сложную ли создали для выключателя схему подключения

Как быстро подключить ваш проходной электрический выключатель?

Либо попрактиковаться самому на предмет монтажа проходных выключателей, либо обратиться к специалистам, которые профессионально осуществляют подключение проходного выключателя.

Выключатель и схема: профессиональные услуги

Для того чтобы нарисовать схему и смонтировать проходные выключатели, вовсе не обязательно обращаться в специализированную службу, нанимать электрика. Можно самостоятельно заняться выбором мест для устройств,  разобраться со схемой подключения проходного выключателя и, собственно, выполнить установку проходных выключателей.

Как подключить проходной выключатель? Схема подключения выключателя :: SYL.ru

Современный человек постоянно стремится сделать свою жизнь все более комфортной. Для этих целей используются различные механизмы, аппараты, приборы и инструменты, освобождающие людей от излишних движений, что – в большинстве случаев – не всегда идет им на пользу. Но слов из песни не выкинешь, и устройства, помогающие человеку «лениться», все более проникают в его быт. К ним относится и проходной выключатель, хотя более правильное его название – проходной переключатель.

Не только удобно, но и полезно

как подключить проходной выключательИспользуя в быту проходные выключатели, люди не только освобождают себя от излишних и непродуктивных движений, но и способствуют экономии электроэнергии. Ведь никогда не возникнет вопроса и недоумения по поводу того, что если отключать, например, свет в трех различных местах в помещении, то за месяц можно сэкономить несколько киловатт энергии. Все прекрасно понимают – лишние секунды работы электроосветительных приборов стоят определенной суммы денег. И если есть возможность сократить их работу, используя выключатель там, где удобнее, то от нее отказываться просто нецелесообразно. И ничего не остается, как подключить проходной выключатель, который все чаще и чаще можно увидеть в современном жилище.

Что такое проходной выключатель?

Если не вдаваться в тщательные и подробные описания самого прибора, основываясь на его техническом устройстве и физической сущности процессов, протекающих в нем, то упрощенное описание можно свести к одному – проходной выключатель – это тот же самый комнатный выключатель, только с дополнительными контактами.

как подключить проходной выключатель схемаНапример, в квартире есть один общий источник света. В привычном понимании обывателя он управляется выключателем, расположенным у двери в комнату. Эта обычная схема. Получается, чтобы выключить свет в комнате, необходимо постоянно к нему подходить. Но если вы уже в постели, то для этого нужно встать, что не совсем удобно, хотя и привычно. Люди, чтобы избежать этого, располагают около спального места дополнительные источники света, которые включают вместо общего освещения. Но существует возможность устроить все так, что общее освещение можно отключать из нескольких различных мест. И все это вполне реализуемо благодаря проходным выключателям, которые еще называют дублирующими выключателями.

Особенности использования проходных выключателей

В сущности, это достаточно несложное устройство, и разобраться в его работе довольно легко. Нужно просто знать, как подключить проходной выключатель к сети правильно и безопасно. Уяснив себе все нюансы и порядок действий, в дальнейшем вполне реально использовать управление освещением дома с помощью большего количества этих приборов. И вопрос, как подключить проходной выключатель с трех мест, не станет неразрешимым.

Главная особенность использования этих устройств заключается в том, что для них требуется совершенно иная проводка. Если для обычных выключателей достаточно двух проводов, что является стандартом в подавляющем большинстве наших квартир и домов, то при размещении в помещении только двух дублирующих выключателей требуется уже трехпроводная цепь. А если использовать перекрестные проходные выключатели, то проводов для их правильного соединения нужно будет уже четыре.

Но главное, на что нужно обратить внимание, это целесообразность использования большого количества дублирующих выключателей. Редко требуется более трех таких устройств.

Виды проходных выключателей

Эти приборы имеют столько же видов, сколько и обыкновенные. Они выполняются в виде выключателей с одной, двумя и тремя клавишами. Существуют и разновидности с сенсорным управлением. Есть даже с дистанционным управлением, что, скорее всего, дань модным традициям или приверженность определенному стилю жизни, чем рациональный подход. Ведь выключатель «с дистанцией» вполне заменим двумя дублирующими выключателями, если он используется в паре.

как подключить проходной выключатель lezard

Число управляющих клавиш определяется количеством осветительных приборов, которое формирует контактные группы и, собственно, количеством проводов, требуемых для создания такой цепи. Остальные изыски являются делом второстепенным, и рассматривать их имеет смысл в последнюю очередь.

Назначение проходных выключателей

Как уже говорилось выше, чтобы облегчить жизнь хозяевам и не заставлять их бегать туда-сюда для отключения освещения, а также для экономии электроэнергии используются проходные переключатели.

Длинный коридор – непременно стоит использовать два дублирующих выключателя. Один в одном конце, другой – в другом.

Большая комната, в которой несколько групп осветительных приборов – можно управлять ими из нескольких мест, если использовать двух- и трехклавишные устройства.

Спальня – применив всего три проходных выключателя, вы обеспечите себе «ленивое» управление общим освещением. Просто нужно знать, как подключить проходной выключатель с подсветкой.

В остальных случаях использование этого типа осветительной арматуры нетипично, хотя все это зависит от возможностей и желания хозяев.

Подключаем проходной выключатель

Уяснив, как подключить проходной выключатель света, схема которого показана на рисунке, любому можно в дальнейшем составлять и другие электрические цепи, используя при этом многоклавишные перекрестные и дублирующие выключатели.

ка подключить проходной выключатель legrand

Способ подключения дублирующего выключателя довольно прост и почти похож на технику подключения обычного выключателя, за исключением того, что:

1. Проходной выключатель лишен, в отличие от традиционного, положения «Выкл.», что продиктовано конструктивными особенностями устройства. Он на самом деле не разрывает цепь, а переключает из одного положения в другое, принуждая тем самым работать ту или иную часть электрической цепи. При совместном использовании двух таких устройств, цепь будет разорвана в том случае, если второй выключатель работает в «противофазе» – положение его клавиши должно быть противоположным положению клавиши первого.

2. При подключении дублирующего выключателя к цепи используются не два, как в обыкновенном выключателе, а три провода. Включение в цепь управления освещением двух проходных выключателей обеспечивается тремя жилами для того, чтобы не получалась «разорванная» фаза. Два провода осуществляют постоянную связь между выключателями, а третий «приводит» фазу на первое устройство, а во втором выключателе – «уводит» ее на прибор освещения.

После изучения данной схемы становится очень понятно, как подключить проходной выключатель.

Разновидности подключения проходных выключателей

как подключить проходной выключатель viko
Останавливаясь более подробно на особенностях подключения проходных переключателей, необходимо отметить один нюанс, который не всегда понятен некоторым людям. Сборка цепей с этими устройствами требует обязательного наличия одной или нескольких разводных коробок. На первый взгляд многим все в схеме понятно, но в дальнейшей работе начинаются проблемы. Как подключить проходной выключатель, схема которого показана ниже? На этой схеме нет разводной коробки, которая предусматривается по умолчанию. Чтобы с этим справиться, нужно просто представить, что цепь разрывается в средней точке и снова соединяется, только соединение происходит в ближайшей к выключателю коробке.

Существуют и на практике применяются в основном лишь три схемы подключения проходных выключателей. Это уже рассмотренная выше цепь из двух переключателей, затем цепь с применением трех приборов, и с использованием двухклавишных проходных выключателей.

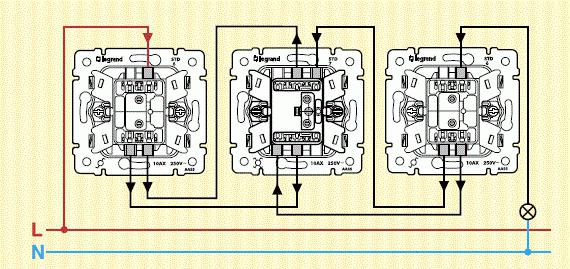

Управление освещением из трех различных мест

Как подключить проходной выключатель для управления общим освещением из нескольких мест? Это возможно только с использованием (в дополнение к двум дублирующим выключателям) несколько иного устройства – перекрестного переключателя. Задачи этого прибора в данной схеме следующие:

как подключить проходной выключатель с трех мест– работа в транзитном режиме, который совершенно не влияет на два других выключателя;

– самостоятельное включение и выключение цепи управления освещением независимо от двух остальных выключателей.

С этой целью устройство оснащено пятью клеммами. Для соединения с дублирующими выключателями используются две пары клемм, а оставшаяся пятая – транзитная – при стандартном исполнении связывается с третьей перемычкой, что позволяет всей схеме управлять осветительными приборами их трех разных мест.

Управление группами осветительных устройств

как подключить проходной выключатель с подсветкойС этой целью используются устройства с двумя клавишами. Конструкция выключателя несколько отличается от рассмотренных выше. Ведь такой проходной выключатель является ничем иным, как двумя одинарными, размещенными в одном корпусе. Как подключить проходной выключатель, схема подключения которого ничем не отличается от схемы подключения одноклавишного переключателя? Порядок подключения его такой же, как и одинарных, только обладает некоторыми
особенностями:

а) фаза на выключатель «приводится» одним проводом – обе клеммы «вход» первого выключателя замыкаются между собой;

б) фаза «уводится» со второго выключателя на группы осветительных приборов раздельно с каждой выходной клеммы – на каждый прибор или группу подается «своя» фаза;

в) в этой схеме к первому выключателю, в отличие от одинарного, необходимо подвести пять жил, а ко второму – шесть.

Способы подключения проходных выключателей различных фирм

Как подключить проходной выключатель LEZARD? Правила подключения устройств этой фирмы ничем не отличается от тех, что приведены на схемах выше. И в случае применения двух дублирующих выключателей, и для управления группами осветительных приборов, а также их включения и выключения из трех разных мест, устройства LEZARD соответствуют указанным схемам. Тщательно изучив эти схемы, каждый будет знать, как подключить проходной выключатель LEZARD.

К слову сказать, среди продукции множества фирм, поставляющих на рынок проходные и перекрестные переключатели, LEZARD, VIKO и «Легранд» занимают львиную его долю. Поэтому сама конструкция устройств рассчитана на то, чтобы их было легко включить в цепь.

Как подключить проходной выключатель VIKO? Рассмотрите подробно схему. И вы увидите, что это делается точно так же, как и для выключателей LIZARD. Поэтому если тщательно запомнить вышеуказанные схемы, то, несомненно, станет возможным собрать любую необходимую цепь с проходными выключателями. И на вопрос: «Как подключить проходной выключатель «Легранд»?» будет простой ответ: «Точно так же, как и VIKO!»

Беспроводной дублирующий выключатель Xiaomi aqara

Продолжаю рассказ об умном доме Xiaomi. Беспроводной выключатель
Aqara для дублирования неудобно расположенного проводного.
Изначально целью было сместить выключатель на другую сторону от двери
без долбления стен, обрывания обоев и прокладывания новой проводки,
но тут понеслось…

Повторюсь, пришел выключатель в картонной коробке дико замотанной скотчем.

Коробка упакована в отдельный пакет

Не вскрывалась, заводские наклейки на местах.

В комплекте выключатель и бумажечки

Характеристики на обратной стороне коробки

Дублер дополнительно запакован и защищен от пыли

На обратной стороне ничего полезного, у верхней и нижней грани находятся резинки

Если не лепить его на стену, а положить на стол, то елозить не будет.

Визуально является копией проводной версии, только без внутренней коробки.

Два отверстия для индикации работы светодиодами и ярлычки для съема мордашки для замены батарейки.

Морда аналогичная проводному выключателю.

Пружинки так же смазаны

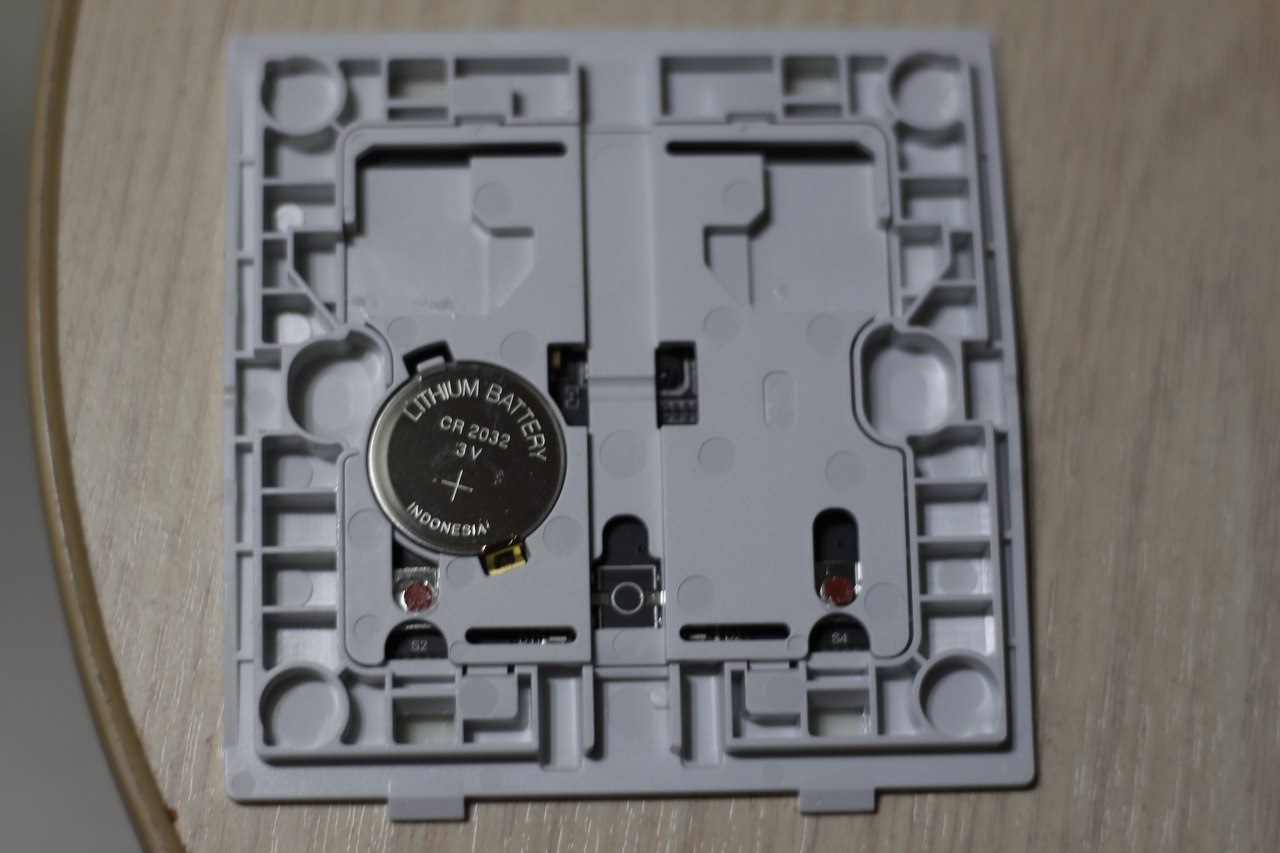

Батарейку заменить не сложно, она рядышком: откровырнуть плоской отверткой мордашку и сменить. Батарея CR2032

Готовим комплектный двухсторонний скотч, освобождаем одну сторону и лепим на дублёр

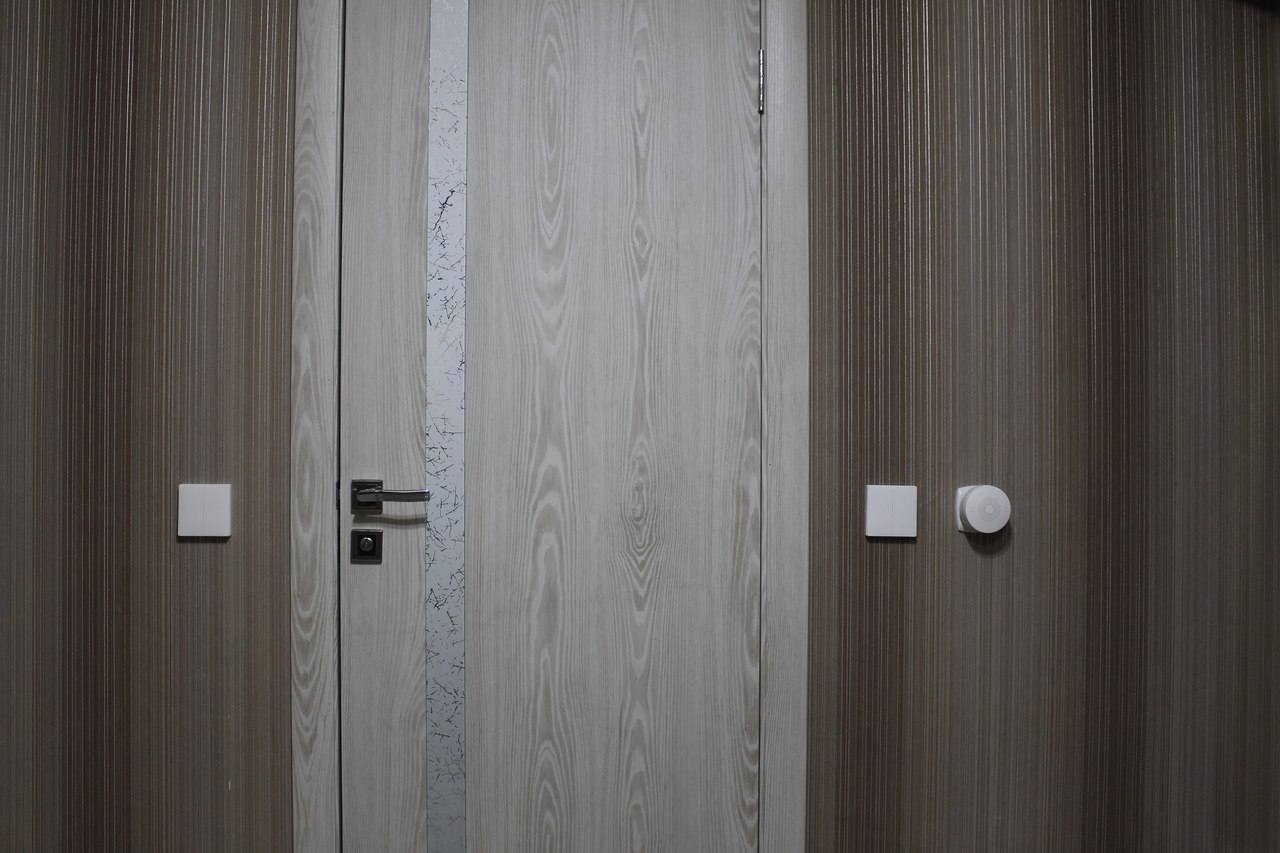

Беспроводной выключатель на своём месте

Теперь удобно, выключатель будет на месте.

Самое время настроить его.

В приложении Mi Home нажимаем на +, добавить вручную.

Указываем беспроводной выключатель на 2 канала, следуем инструкции на экране, Шлюз радостно сообщaет о добавлении нового устройства на китайском.

Выключатель логический и на него можно назначить любые действия, доступные вашим домашним устройствам.

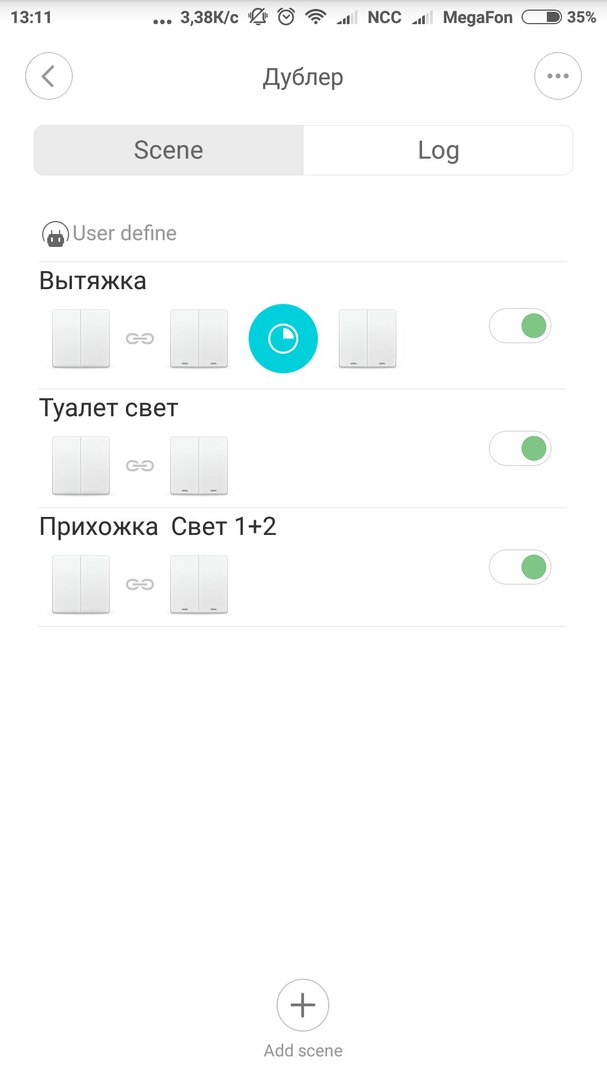

Выбор сценарием большой, моя цель продублировать неудобный выключатель.
На левую клавишу ставлю сценарий: запуск вытяжки, таймер 5 минут, отключения вытяжки.
На правую вкл/выкл свет в ванной
И бонусом одновременное нажатие клавиш — отключения света в прихожке.

Покупал через посредника www.yoybuy.com/en/
При регистрации дают скидку 10 с 50 зеленых, что считаю приятным бонусом.

Проводной выключатель Aqara

Продолжение следует…


Я рассказываю вам о товаре, а самый выгодный вариант/сайт и прочее для покупки вы выбираете сами.
Спасибо за просмотр. Буду рад дополнить обзор и ответить на вопросы.

.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Схема проходного выключателя с двух мест: пошаговый монтаж

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

    Места где лучше не использовать проходные устройства
  • На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
  • В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
  • Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
  • В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
  • У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

  • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
  • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
  • Соединительные провода (двух, трех и четырехжильные)
  • Два проходных коммутирующих устройства
  • Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

  • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
  • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
  • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
  • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Принцип установки устройства

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

  • На требуемые места установить перекидные коммутирующие конструкции
  • Вывести от них кабели трехжильные
  • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
  • Вывести от него (них) двужильный кабель
  • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
  • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
  • Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

  • Обесточьте квартиру перед началом работ.
  • Внимательно проверяйте, где расположена фаза, а где ноль.
  • Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
  • Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
  • Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

План включения коммутирующего устройства

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.
Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница - в количестве контактов

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из трех и более мест

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Отправить ответ

avatar
  Подписаться
Уведомление о
