Высота расположения выключателей и розеток – на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

Содержание

Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

На какой высоте ставить розетки и выключатели решать вам

На какой высоте могут быть

Содержание статьи

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

  • Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
  • Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см. Какой из стандартов использовать - ваш выбор

    Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток - над столешницей

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

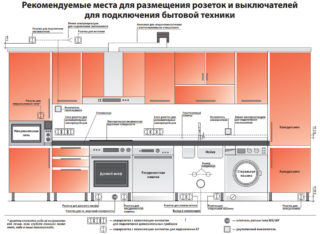

Высота розеток на кухне для разной бытовой техники

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное - удобство эксплуатации

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Примерная высота розеток от пола в комнатах

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Высота установки выключателей и розеток

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Высота розеток на кухне для разной бытовой техники

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

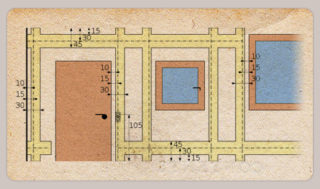

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
  • От монтажной коробки провод идет вертикально вверх.
  • Соединение проводов происходит в распределительной коробке

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Высота установки выключателей и розеток от пола

Во время проведения ремонта в доме, то достаточно часто меняется не только старая проводка, но и розетки и выключатели.

Большинство людей даже не задумываются о том, что есть специальные правила и стандарты по высоте установки выключателей и розеток. Их нужно обязательно соблюдать, ведь от этого во многом зависит не только безопасность человека, но и сохранность бытовых приборов.

Вопрос о том, Какая высота установки розеток и выключателей от пола — это достаточно актуальный вопрос, который необходимо в обязательном порядке изучить до того, как вы выполните работы этого плана.

На какой высоте расположить розетки и выключатели?

Если говорить о требованиях, то каких слишком строгих правил или же требований на сегодняшний день нет. Если брать во внимание строительные правила, то в них говорится, что желательно производить установку розеток не ниже, чем на один метр над полом. В то же время в правилах устройства разного рода электрических установок есть достаточно строгие требования, которые необходимо учитывать в обязательном порядке. К ним можно отнести следующее:

  1. В жилых помещениях делать высоту розетки и выключателей нужно примерно 20-30 от уровня пола. Для того чтобы не возникало опасности, в тех квартирах или же домах, где есть маленькие дети, совершенно все изделия нужно дополнительно оснастить специальной шторкой, которая могла послужить защитой.
  2. Если говорить об установке выключателей и розеток на кухне, то как правило, принято устанавливать их на высоте 1,3 метра от уровня пола. Очень большую роль в данном случае играют размеры мебели, их высота, то, где они находятся и многое другое. Очень важно всегда помнить о том, что она должна быть не ближе, чем на половину метра от газопровода.
  3. Есть определенные стандарты в тех помещениях, где слишком высокий уровень влажности. К ним можно отнести бани, душ, сауны или ванные комнаты. В них розетки должны находиться примерно на высоте 1 метр от уровня пола.
  4. Строго запрещено ставить розетку и выключатель в душевой кабине. В тоже время ближайшая точка до душевой кабинки может находиться на расстоянии шестидесяти сантиметров. Хотелось бы подчеркнуть, что она должна в обязательном порядке быть защищенной с помощью некой аппаратуры УЗО.

Размещение розеток и выключателей: стандарты и правила

Хотелось подчеркнуть тот факт, что на сегодняшний день нет никакого «евростандарта», который бы указывал точное расположение розеток как минимум в 30 см от уровня пола, а высоту установки выключателей, к примеру, в 90. В то же время специалисты рекомендуют делать розетки на высоте примерно в 90 сантиметров, а выключателей — как минимум 1,6 метра от уровня пола в помещении.

Стоит отметить, что и тот, и иной вариант расположения, имеет свои положительные и отрицательные моменты. Большинство людей думают, что если будут ставить их по такому стандарту, то это будет самым лучшим решением, ведь это не только очень удобно, но и максимально безопасно.

Итак, к преимуществам можно отнести следующие важные моменты:

  1. Если расположить выключатель на высоте 1,6 метра, то он будет находиться примерно на одном уровне с глазами человека.
  2. Если делать розетку от пола на 90 сантиметров, то ею в несколько раз удобнее пользоваться.
  3. Розетка должна находится на такой расстоянии, где не может быть опасной для ребенка маленького возраста.
  4. Подобное расположение позволяет ставить мебель так, чтобы все устройства электрического типа могли находиться в доступной зоне, не вызывая никаких проблем с использованием и эксплуатацией.

Всё о выключателях. Хитрости, расположение и другие нюансы видео

Если делать их так, чтобы они соответствовали современным, совершенно новым стандартам, то можно достаточно просто пользоваться любым электрическим оборудованием. Вы не будете ощущать неудобств или дискомфорта. Кроме того, огромным преимуществом является и то, что расположение такого типа позволяет по максимуму скрыть все провода для питания электрических приборов.

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники. Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды. Нужно особенно много внимания в данной ситуации уделить безопасности.

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

  1. Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
  2. Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
  3. Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
  4. Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Неудобное расположение розеток и выключателей видео

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

стандартная, по евростандарту, в зависимости от комнаты

Содержание статьи:

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Рекомендации ПУЭ

Регламент выглядит таким образом:

  • от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
  • высота выключателя от пола — 1 м;
  • в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
  • от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

  • расположение розеток и выключателей владелец дома/заказчик определяет сам;
  • на 4 м2 жилого помещения должно приходиться по одной точке питания;
  • в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

  • выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
  • если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
  • силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Советские стандарты

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

  • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
  • дети не могут дотянуться до точки питания, что обеспечивает безопасность;
  • исключены случайные нажатия на выключатель;
  • монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Рекомендации по эргономике расположения

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

  • Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
  • Учесть средний рост жильцов помещения или сотрудников офиса.
  • Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.).
  • У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
  • Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
  • Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
  • По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
  • Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

  • Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
  • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
  • Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

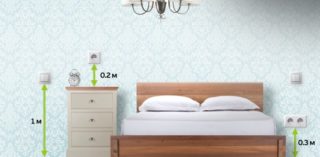

Пример расположения электроточек у кровати

Комнате отдыха рекомендуется придерживаться таких норм:

  • С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
  • Основной выключатель ставится в комнате сразу при входе.
  • Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

Выключатель высота от пола

Несмотря на огромный ассортимент электроустановочных изделий бытового назначения выбрать конкретный тип выключателя или розетки без знания их специфики и маркировки довольно сложно. При правильном подходе их назначение, степень защищенности, конструктивные особенности и рабочие характеристики учитывается в комплексе, наряду с условиями эксплуатации и способом прокладки проводки. Рассмотрим такие вопросы как, выключатель высота от пола и розетки высота от пола.

Содержание

  1. Виды выключателей и розеток
  2. Выключатель высота от пола, рекомендации по расположению и монтажу

Выключатель высота от пола

Виды выключателей и розеток

Основным ориентиром при выборе этих устройств служат стандарты IEC60529 и ГОСТ14254, регламентирующие степени защиты оболочек от проникновения твердых предметов и воды. Первые буквы в маркировке (IP) указывают на соответствие изделий стандартам международной защиты, первая цифра характеризует степень защищенности от пыли (классы с 0 по 6), вторая и последняя – от воздействия влаги (с 0 до 8, соответственно).

На практике верхний предел степени защищенности розеток и выключателей ограничен классом IP65, так как для временного или постоянного погружения в воду эти устройства не предназначены. Дополнительные и вспомогательные буквы в маркировке приборов бытового назначения также не указывается.

По способу монтажа и конструктивному исполнению все выключатели и розетки разделяются на внешние (накладные) и внутренние (встраиваемые).

Первые устанавливаются непосредственно на поверхность, без необходимости сверления дополнительных отверстий, и выбираются при открытом типе проводки, прокладке временных или уличных коммуникаций.

Вторые в свою очередь разделяются на стационарные и выдвижные и повсеместно устанавливаются внутри помещений с проводкой любого типа. Собственного защитного корпуса они не имеют, монтаж таких устройств считается более сложным из-за потребности в подготовке отверстий и подключения скрытых подрозетников.

по местам применения

В зависимости от места установки все устройства данного типа разделяются на внутренние и наружные. Последние имеют минимальную степень защиты IP44 при условии размещения в боксе или герметичном щитке, и от IP54 и выше – при открытой установке. Из-за эксплуатации в жестких условиях все уличные выключатели и розетки имеют наружное исполнение, при необходимости их размещения вровень с рабочими поверхностями принимаются дополнительные усилия по подготовке выемок и скрытия корпуса.

Уличные приборы устанавливаются на дачных участках, придомовой территории, в гаражах, парковках, строительных площадках и в любых точках для подключения дополнительного оборудования. К особенностям их размещения относят потребность в навесах или защитных боксах (даже тип IP65 не выдерживает прямого потока ливня), достаточную высоту установки и завод кабеля через нижний вход. Такие устройства без исключения монтируются на невозгораемые поверхности с обязательной защитой кабеля, скруток и участков подключения гофрой и муфтами.

Розетки и выключатели, устанавливаемые внутри, подбираются с учетом соответствия интерьеру и условиям эксплуатации. В зависимости от места назначения и целевого использования все выключатели разделяются на:

• Установочные, со стационарным размещением в квартирах или частных домах с целью включения света.

• Арматурные, в свою очередь разделяемые на малогабаритные светотехнические (проходные, подвесные и встраиваемые в шнур разновидности) и приборные.

Штепсельные розетки по этому критерию аналогично разделяются на устройства стационарного размещения, приборные разновидности с плоским пластиковыми или комбинированным с керамикой корпусом и удлинительные модели, оснащаемые предохранительным козырьком и используемые в комплексе с удлиняющими шнурами. Первая группа является самой востребованной и представлена розетками с цилиндрическими, плоскими и переходными контактами с разным числом подключаемых токоприемников. Ниже рассмотрим вопрос выключатель высота от пола.

по влагостойкости

По степени защиты от влаги все выключатели и розетки бытового назначения разделяются на:

• Конструкции без влагозащиты (IPX0), закрываемые от случайного проникновения воды стандартным корпусом.



• Приборы с минимальным уровнем влагозащиты (IPX1- IPX3), нормально эксплуатируемые при попадании рядом вертикальных капель или брыз под углом в 15 и 60 ° соответственно.

• Брызгозащищенные разновидности (IPX4), при необходимости устанавливаемые во влажных зонах комнат на расстоянии от 60 см от кранов или источников брызг.

• Выключатели и розетки, со всех сторон защищенные от случайного и прямого попадания струй воды (IPX5), и устанавливаемые в ваннах общего пользования.

• Изделия, выдерживающие контакт с cильными потоками воды (IPX6).

Основным отличием влагозащищенных розеток является наличие прочного корпуса с утопленными проемом под штепсель, защитной крышки, изолированный клемм и контактной группы, и зажима для защемления. Корпуса таких устройств изготавливаются из сверхпрочного и устойчивого к влаге и промерзанию пластика, клеммники – из качественной керамики или полимеров, контактная группа и «усики» заземления – из латуни или легированной стали.

Важный нюанс: наличие защитной крышки не является признаком влагостойкости розетки, в ряде случаев этот элемент используется для защиты от детей или пыли. При выборе выключателей или розеток в помещения с повышенной влажностью или на улицу стоит ориентироваться на маркировку, а не на внешний вид изделий.

по наличию заземления

По нормам ПУЭ 1.7.77 обычные одноклавишные выключатели не нуждаются в заземлении и не устанавливаются на РЕ-проводник. Более сложные модели со специальными зажимами подключаются по схеме 4-х жильным кабелем или двумя двухжильными. С розетками ситуация обратная, владелец может купить как обычные, так и оснащенные дополнительным заземляющим контактом модели.

Первые предназначены для подключения исключительно маломощных приборов потребления без открытых металлических частей. В домах с современными трехпроводными линиями такие розетки не устанавливаются.

Розетки с характерными «усиками» заземляющего контакта предназначены для подключения бытовых приборов с мощностью свыше 300 Вт. Именно эту разновидность рекомендуют выбрать при установке розеток в кухне, ванной и в любых помещениях домов с современной проводкой. Помимо очевидной причины (обеспечения безопасности) это объясняется более низкой ценой – из-за высокого спроса и широкой области применения заземленные разновидности стоят дешевле незащищенных розеток.
по количеству элементов

По числу подключаемых линий освещения все выключатели разделяются на одно-, двух- и многоклавишные. Первые выбираются при необходимости управления одной осветительной линией. Вторые – с целью управления группой светильником, включаемых как вместе, так и по отдельности.

В зависимости от числа розеток в блоке корпуса выделяют одинарные, двойные и модульные разновидности. Максимальным спросом пользуются одинарные и тройные розетки, но на кухне, в местах скопления оргтехники, котельных и в ванных комнатах часто возникает потребность в монтаже блока с 4 и более розетками. Помимо отверстий для включения вилки розетки могут оснащаться разъемами для подключения антенн, USB или HDMI интерфейсов.

Выключатель высота от пола, рекомендации по расположению и монтажу

Выключатель высота от пола при выборе расположения владельцы жилых помещений чаще всего сравнивают два стандарта:

• Советский, с высотой монтажа розеток на уровне пояса (90 см от уровня пола) и выключателей – на линии плеча (160 см) взрослого человека.
• Европейский, с поднятием розеток от пола на 30 см и выключателей на 90.

Свои преимущества и недостатки имеют оба варианта. При выборе советского стандарта все выключатели находятся на виду, а розетки не закрываются мебелью, случайные нажатия или выдергивания провода исключаются.

При выборе евростандарта все электроустановочные изделия занимают минимум пространства, включение и выключения света не требует усилий.

Евростандарт

Окончательное решение принимает владелец, но в целом евростандарт признан более удобным и эргономичным. Комбинирование вариантов не запрещается, в частности, на высоте 30 см однозначно рекомендуется разместить розетки для подключения стационарных приборов, на 90 – для переносных и часто отключаемых.

Исключение делается для:

• Выключателей у прикроватных тумб (оптимум – 60-70 см).
• Розеток под телевизор (140-150 см).
• Блоков питания возле письменных столов и рабочих зон (90 см или высота столешницы + 15 см).

Рекомендую составлять схему монтажа этих устройств с учетом собственного комфорта, одновременно с планировкой дверных проемов, месторасположения корпусной мебели, крупной бытовой техники и аппаратуры.

Нормы ПУЭ высоту расположения выключателей и розеток в сухих зонах не ограничивают, владельцы руководствуются лишь удобством монтажа и эксплуатации.

особенности для розеток в кухонной зоне и мокрых помещениях

Из-за высокой мощности и большого числа подключаемых приборов схема размещения розеток на кухне составляется на этапе проекта с учетом ряда правил и рекомендаций:

• Запрета на скрытый монтаж за корпусом любой встраиваемой бытовой техникой, мойкой, стиральной или посудомоечной машинками, выдвижными элементами.

• Минимизации и исключения рисков попадания брызг и пара. Для соблюдения этого требования розетки отодвигаются от мойки и плиты в сторону (но не вверх или вниз) как минимум на 20 см. Все розетки, скрываемые внутри тумбы с мойкой имеют влагозащищенное исполнение.

• Выделения отдельных линий для питания мощных приборов, ввод в схему УЗО и обязательное заземление при подключении техники с металлическим корпусом.

• Заложения розеток с двукратным запасом по мощности.
Расстояние между стационарными и постоянно работающими приборами зависит от длины шнура и поддерживается в пределах:

• 10-20 см от холодильника при рекомендованной высоте розетки в пределах 20-75 см;

• тех же 10-20 см для посудомоечных и стиральных машин при поднятии от пола на 20-40 см;

• 20-21см для скрытых вытяжек при условии размещения розетки выше шкафчика с прибором.

Максимальная высота расположения розеток на кухне от плинтуса составляет 2,5 м. На самом высоком уровне (2-2,5 м) монтируется минимальное число розеток (под вытяжку и подсветку, но не под рабочее оборудование). Это объясняется как соображениями удобства, так и требованиями безопасности.

Расстояние до приборов средней мощности на кухне не нормируется, но все подключаемое оборудование по возможности размещается в радиусе 1,5 м от источника питания, не более. Розетки под встраиваемую технику могут скрываться в мебельных корпусах при условии выпиливания специальных отверстий и высоты в пределах 30-60 см от уровня пола. Жесткие требования по высоте выдвигаются к розеткам на участках кухонного фартука – по правилам их монтируют на 15-20 см выше уровня столешницы с целью защиты от брызг.

Розетки на кухне

При проектировании схемы расположения розеток и выключателей в ванной и других помещениях с интенсивными влажностными нагрузками используется абсолютно другой подход. Количество этих устройств минимизируется, в схемы подключения отдельных линий обязательно вводятся УЗО. Вне зависимости от удаленности от источника брызг внутри ванной устанавливаются приборы со степенью защищенностью не ниже IP44, записываемых от трехжильных проводов с двойной изоляцией.

Стиральные машины и бойлеры подключаются через автомат, при высоте розеток от уровня пола не менее 60 см. Для удобства эксплуатации в ванной устанавливается два моноблочных разъема: один используется для подключения мощных приборов (стиральных машин, гидромассажных систем), второй – для запитки мелких приборов типа фена, систем вентиляции или дополнительной подсветки. Такие блоки обязательно смещают от фартука раковины или душа как минимум на 60 см (в идеале – на 90-100), оптимальные результаты достигаются при размещении их за непроницаемыми перегородками или в нишах.

Совет! Если вы планируете разместить напольные или настольные светильники в центре комнаты, например у дивана или консоли, которя стоит не у стены, то запланируйте специальные половые розетки, что бы потом вам не мешались кабеля.

Теперь вы знаете ответ на вопрос выключатель высота от пола.

Идеальное количество розеток и выключателей в квартире

идеальное количество розеток в квартиреВсякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить.

По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.

Однако большинство из нас, по прежнему делает все по старинке, основываясь на предыдущем опыте или советах знакомых электриков.

В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.какое количество розеток нужно для квартиры двухкомнатной

А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.

Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.выключатель света в коридоре

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.видеодомофон в прихожей

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.домофон на входе в квартиру

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.подключение от интернет розеток роутера и гаджетов

В современных условиях она должна быть в каждой квартире. как подключить и настроить WiFi роутер

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток. как смонтировать и установить корпус электрощитка в стену

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.макияжная зона в коридоре прихожей сколько розеток

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

  • для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

  • он отвечает за подсветку этой самой макияжной зоны
выключатель и розетки в макияжной зоны прихожей

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.проходной выключатель на выходе из прихожей

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

блок розеток на уровне пола в прихожей

блок розеток на уровне пола в прихожей

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.ультрафиолетовая сушилка для обуви обзор и отзывы работает или нет

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

  • место под электрощиток
  • место под серверную
  • кабель питание 220В и витая пара под домофон
  • 2 проходных выключателя
  • 1 простой выключатель

Гостиная или зал

Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.выключатель на входе в зал

Высота установки – 90см.

На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.подсветка мебели светодиодной лентой

Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.сенсорные бесконтактные инфракрасные выключатели

Там же монтируйте блок из двух розеток для подключения переносных приборов.

Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.рабочее место с компьютером

Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.блоки розеток под рабочее место в гостиной

Над столом монтируется еще один блок из 4-х розеток:блок из четырех розеток

  • настольной лампыкакую настольную лампу выбрать
  • любой другой компьютерно-зависимой техники

Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.выключатель в откосе окна

Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.

блок розетка выключатель

размещение розетки в откосе окна

Она чаще всего используется для подзарядки смартфонов.нужно ли вытаскивать зарядку от телефона и смартфона из розетки

В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.

Они отвечают за два источника света, расположенных на стене по краям дивана.

подсветка и выключателя в диванной зоне гостиной

подсветка и выключателя в диванной зоне гостиной

Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.

И этот огонек вас будет прилично раздражать.

Настенные маломощные светильники требуются обязательно, если не хотите при просмотре фильмов в полной темноте, испортить себе зрение.

Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света. виды диммеров

Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.

Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:

  • на входе в гостиную

должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже. 111_43

Зона телевизора.розетки под телевизор

Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.блок розеток под телевизор

Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.111vido

Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.как выбрать лампу для сушки ногтей

Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.подсветка макияжной зоны в зале

Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.

Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.

Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:

  • 3 проходных выключателя
  • 3 обычных выключателя
  • 2 интернет розетки под витую пару

Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.проходной выключатель света на спальню

Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.схема расположения розеток в спальне над кроватью

Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.

Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.

блок для подзарядки телефонов в розетку

блок для подзарядки телефонов в розетку

Электропитание кондиционера в спальне выводится по желанию.

В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.розетки в откосах окна

Все по такой же схеме, как и в гостиной.

В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:учебно рабочая зона в спальне расположение розеток и выключателей

  • под столом — 3 розетки и вывод под витую пару
  • сверху, за компьютером – блок из 4-х розеток

На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.розетки под телевизор в спальне

В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:

современные розетки и выключатели от Schneider Electrik

На этом в принципе достаточно. Итого в спальне имеем:

  • 3 проходных выключателя
  • 2 простых выключателя
  • 2 розетки под USB зарядкуможет ли убить зарядка и зарядное устройство от телеофна смартфона в ванной

В кухне, в отличии от гостиной и спальни, все очень сильно взаимосвязано с выбором кухонной мебели и тех электроприборов, которые будут в нее встроены.расположение розеток на кухне

Здесь нет какого-то одного универсального варианта. Стоит произойти каким-то изменениям в гарнитуре, и тут же вся электрика поменяется самым кардинальным образом.

Более подробно по выбору конкретных электроточек и их расположению, можете ознакомиться в отдельной статье.схема расположения розеток на кухне

В ней описаны все оптимальные варианты расположения розеток и выключателей в данной кухонной зоне.

Ванная и туалет

Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.

Выключатель под нее можете смонтировать на стене, недалеко от унитаза.унитаз в ванной комнате

В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.

Замечу, что розетки здесь должны быть не простые. 111_roz

Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.

Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.

Источник — Zems.pro

Статьи по теме

Высота установки розеток и выключателей от пола по евростандарту

Обустройство новой или замена старой проводки всегда сопряжена с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует унифицированных правил и норм, поэтому с каждым отдельным случаем нужно разобраться подробнее.

1

Стандарты, СНиПы, нормативы – где найти точный ответ?

Сказать, что существуют точные рекомендации по поводу того, где и на каком расстоянии нужно устанавливать розетку в каждом конкретном случае, нельзя. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра равнялась 90–100 см от пола, а во втором 150–170 см. На самом деле в данных значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать какой-либо прибор в розетке, не было необходимости нагибаться. Кроме того, подобное расположение источников питания способствовало тому, что мебель можно было поставить в любом месте помещения, что особенно актуально при стесненных жилищных условиях.

В настоящее время во многих новых панельных домах можно до сих пор встретить такое стандартное размещение розеток и выключателей. В нашем обиходе распространено слово «евростандарт», но на самом деле такого унифицированного понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют свои правила размещения источников питания, не говоря уже о том, что некоторые из них имеют в придачу отличные от наших конструкции розеток и выключателей. Как правило, под евростандартом понимают монтаж розеток на высоте 30–40 см от пола и установку выключателей на высоте от 80 см до одного метра. Причем не существует никаких рекомендаций относительно их месторасположения в комнатах. Такое расположение розеток не слишком удобно, так как постоянно приходится нагибаться для включения прибора, но зато в помещении отсутствуют висящие по стенам провода.

Под евростандартом подразумевается расположение розеток в 30-40 см от пола

Что касается российских стандартов и нормативных актов, таких как ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и прочих, можно выделить несколько основных позиций, которые дают рекомендации, где должны устанавливаться розетки и выключатели:

  • в ванной источники электричества должны находиться на расстоянии как минимум 60 см от дверей душевой кабины и кранов;
  • не разрешается размещать их над и под мойками;
  • в школах и детских дошкольных учреждениях выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
  • удаленность розеток и выключателей от газопроводов должна составлять не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет информации, где их лучше располагать относительно расстановки мебели в помещении и наличия определенной техники. Однако этот факт позволяет хозяевам домов производить монтаж источников питания в том месте, где для них это более комфортно, а также дает возможность монтировать то их количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в домашнем обиходе без надобности сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

2

Розетки в кухне – как всё предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно встретить микроволновую печь, электрочайник, тостер, посудомоечную машину и много чего еще. А ведь для каждого из этих приборов важно продумать правильное расположение розеток. Кроме того, важно учесть и расположение мебели и самого кухонного гарнитура. А если добавить к этому водопроводные трубы и газопроводы, то вопрос правильной разводки становится особо актуальным. Перед тем как приступить к работе по обустройству электропроводки, необходимо составить подробный план разводки с точным указанием каждой точки относительно мебели, окон, дверей и коммуникаций.

Необходимо предусмотреть розетки для всех бытовых приборов в кухне

Для того чтобы сделать розетки и выключатели практичными и максимально доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует учесть, что большое число техники в настоящее время выпускается с достаточно короткой длиной шнура. К таковой можно отнести холодильник, посудомоечную машину, плиту. Для этих приборов оптимальным будет расположение розеток на высоте 10–20 см от чистового покрытия пола. Поскольку они постоянно включены в сеть, то такое расстояние от пола до розетки позволит шнуру не провисать.

Для подключения мелкой кухонной техники, такой как электромясорубка, тостер, мультиварка, миксер и др., рекомендуют монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола. В этом случае ими будет удобно пользоваться, расположив их на поверхности стола. Если на кухне имеется встраиваемая техника, то тогда источники электроэнергии нужно располагать не прямо за самими приборами, а за соседними шкафами, причем нужно сделать отверстия в задних стенках мебели, чтобы имелся свободный доступ для отключения. Оптимальной высотой расположения точек считается 30–60 см от пола.

При монтаже розеток и выключателей над столешницей необходимо располагать их на расстоянии минимум 60 см от источника воды.

При установке на кухне вытяжки розетку для нее монтируют на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, причем важно учесть тот момент, что располагаться точка должна сбоку от вентиляционной трубы, предоставляя отрытый доступ к ней. Над верхними шкафами кухонного гарнитура можно расположить розетки для осветительных приборов, встроенных в верхний ряд мебели и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели. Можно также расположить розетку для вентилятора, если такой встроен в вентиляционный короб. Таким образом, все розетки условно можно разделить на три уровня: нижний, средний и верхний.

Такой подход к обустройству разводки позволяет грамотно распределить точки по стенам кухни для рационального их использования. Кроме того, существует хорошая возможность проложить проводку относительно мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию к электрораспределительному щитку. При прокладке электропроводки на кухне важно не только определить правильную высоту розеток и выключателей, но и сделать запас мощности на случай комплектации кухни новым оборудованием или замены старой техники на более мощную. Что касается установки выключателей в кухне, то их располагают, как правило, со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

3

Можно ли располагать розетки в ванной комнате?

Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, но сегодня иметь розетку в ванной комнате просто необходимо, причем их количество не ограничивается одной штукой. Посудите сами, первым делом необходимо отвести персональную точку для стиральной машины, так как использовать удлинитель в подключении оборудования не рекомендуется в принципе. Желательно, если для нее вовсе будет выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства расположение ее рекомендуется на высоте одного метра. Делается это для того, чтобы в любой момент была возможность отключить прибор от сети.

В домах, где за горячее водоснабжение отвечает бойлер, для него нужно выделить отдельную линию с УЗО и розетку, расположенную в непосредственной близости от прибора. Над столешницей в санузле тоже допускается устанавливать розеточные блоки. Они используются для фена, электробритвы и другой мелкой техники. Важным ограничением при их установке является то, что располагать их необходимо как минимум на расстоянии 60 см от источника воды. Все розетки в ванной комнате обязательно делаются с заземлением и влагозащитным экраном, который убережет их от попадания брызг.

Розетка с защитным экраном

При выборе розетки нужно обращать внимание на маркировку. Выглядит она так: IP ХY, где Х – это степень защиты от пыли. Y – это степень защиты от влаги (для использования в ванной комнате нужно покупать модели с цифрой не меньше 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно лишь для маломощной техники. Прокладывая проводку к розеткам, необходимо позаботиться о том, чтобы использовался медный кабель с тремя жилами (фаза, ноль и заземление) сечением 2,5 мм.

Кабель необходимо прокладывать напрямую от распределительного щитка, то есть на ванную должна выделяться отдельная линия. Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность ее случайного повреждения и контакта с водой. Установке розеток в ванной комнате должен предшествовать грамотно составленный проект, в котором все расстояния будут вымерены до сантиметра. Только в таком случае можно безопасно пользоваться оборудованием и осуществлять водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих ванных комнатах, а находятся перед входом в них. Высота установки выключателей обычно стартует от 80 см.

4

Жилые комнаты – много розеток не бывает

Грамотная разводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и свисающих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя–тремя розетками на комнату, что в современных реалиях ничтожно мало. Вот и происходит перегрузка в электросети, бесчисленные отключения электроэнергии. И что еще хуже – пожары. Поэтому, обдумав дизайн комнаты, обязательно нужно продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, расположите точки электропитания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить свое время.

В спальне желательно установить розетки с обеих сторон от кровати

Итак, давайте рассмотрим местоположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на ложе. Если это семейная кровать, то необходимо расположить блок из розеток по обе ее стороны. Расстояние их от пола будет зависеть от нескольких факторов. Если вплотную к кровати приставлены тумбочки, то розетки удобно расположить с отступом в 10–15 см вверх от них. Если тумбочек не предусмотрено, тогда выбирайте любое место возле кровати на расстоянии 30–90 см от чистового покрытия пола.

Рядом с розетками в данном блоке следует расположить выключатели надкроватных бра и общего света. Если планируется разместить светильники на тумбочках около кровати, то для них обязательно стоит добавить лишнюю розетку. Это правило относится и к расположению розеток по обеим сторонам дивана в гостиной. Бра в залах используют редко, но вот торшеры встречаются достаточно часто, поэтому лишняя розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток с напряжением 220 В устанавливайте специальные USB-порты для подзарядки современных гаджетов – телефонов, смарт часов и прочего.

Для телевизора, если он будет висеть на стене, обустраивают блок из пяти розеток на расстоянии 130 см от пола. Или в 30–60 см от пола, если для него заготовлено место на низкой тумбе. Блок состоит из 3 электророзеток, гнезда для антенны и интернет-соединения. Оборудуя рабочее место, нужно предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это приблизительно 90 см от пола, а второй делают выше пола лишь на 30 см). В него будет подключен стационарный компьютер.

Блок для телевизора включает в себя гнезда для антенны и интернет-соединения, а также три розетки

Если в комнате предполагается установить туалетный столик, что актуально особенно в спальнях, то для них играют те же правила, что и для рабочей зоны – 2 блока на расстоянии 30 и 90 см от пола. Монтируя электропроводку, не забудьте поставить несколько блоков розеток по периметру комнаты для подключения пылесоса, увлажнителя воздуха и прочих приборов. Выключатели располагают, как правило, при входе возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для пущего удобства не забывайте устанавливать дублирующие (проходные) выключатели для регулирования света, особенно, если ваше освещение не завязано на смартфоне или пульте управления.

5

Где еще нужны розетки в доме

Планируя разводку, не стоит выпускать из виду такие помещения, как балкон, прихожая, кладовая и тому подобные, ведь устанавливаемые там розетки и выключатели играют важную роль. Начнем с прихожей – первого помещения, которое встречает всех пришедших в дом. Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна равняться 75–90 см. Что касается розеток, если размеры данного помещения небольшие, то достаточно будет одной двойной розетки для подключения пылесоса и обувной сушилки. Если коридор вытянут, то можно предусмотреть по блоку розеток с каждой из его сторон. Расстояние их от пола – 30–40 см, но если вам это неудобно, то вы может сами выбрать этот показатель в зависимости от личных предпочтений.

Если вы планируете оборудовать на балконе рабочий уголок или рекреационную зону, то там следует также позаботиться об обустройстве источников питания. Если планируется размещать стол для работы, то, как уже описывалось выше, – установите два блока розеток на разной высоте. Если же помещение будет использоваться только для отдыха, достаточно будет 1–2 блоков розеток на высоте 30 см выше напольного покрытия.

Если вы планируете устанавливать в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту удобна не для всех. Производя монтаж проводки и определяя места для будущих источников питания, в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

Отправить ответ

avatar
  Подписаться
Уведомление о
