Вывод вытяжки в вентиляцию на кухне – Вытяжка без отвода в вентиляцию: для кухни, обзор, устройство, угольная, встраиваемая, модели, с фильтрами | РемонтСами!

Содержание

Кухонная вытяжка с выводом (отводом) в вентиляцию: установка

Вытяжная система с выводом в вентиляцию

Вытяжная система с выводом в вентиляцию

От качества функционирования кухонной вытяжки зависит чистота воздуха во всем доме. По принципу работы различают 2 типа установок: вытяжки для кухни с отводом в вентиляцию и рециркуляционные агрегаты, где воздушные массы движутся по замкнутому кругу. Второй тип устройств считается менее эффективным, потому останавливаться на нем в рамках сегодняшнего материала не будем.

Согласитесь, всегда комфортнее находиться в помещении, насыщенном кислородом, без неприятных запахов и жировых потеков на мебели, бытовой технике. Хозяйке гораздо приятнее готовить свои кулинарные шедевры в чистом помещении. Да и домочадцы по достоинству оценят приготовленные блюда, если их аромат и вкус не будут перебивать посторонние запахи.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Приготовление блюд в чистой кухне Приготовление блюд в чистой кухне

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Вытяжки с рекуперацией и отводом загрязненного воздуха
Вытяжки с рекуперацией и отводом загрязненного воздуха

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

  • работа установки сопровождается сильным шумом;
  • грамотный монтаж воздуховода по силам выполнить только специалисту;
  • сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Виды вытяжек с выводом в вентиляцию

Вытяжки принято устанавливать над плитой, являющейся главным источником загрязнения воздуха. С учетом особенностей крепления приборы делят на:

Современная островная вытяжка Современная островная вытяжка

Необычна конструкция островной вытяжки AF 2600

  • островные решения – прямоугольные или квадратные агрегаты, подвешивающиеся над большой варочной поверхностью;

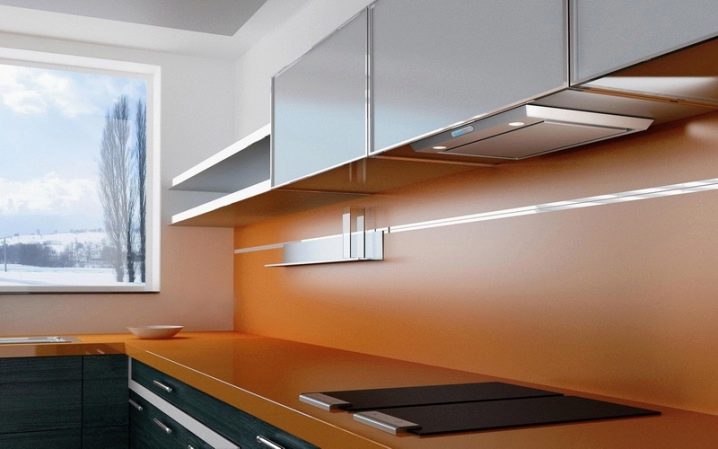

  • встраиваемые модели – одни из самых востребованных, т.к. интегрируются в кухонный гарнитур, не нарушают интерьера комнаты;
  • каминные установки – получили свое название за внешнюю и функциональную схожесть с бытовыми каминами;
  • угловые агрегаты – устройства, имеющие специальную боковую часть для гармоничного дополнения угловой зоны помещения, пространства между 2 стенками (см. фото к статье).

По форме исполнения угловые вытяжки на кухне бывают любыми. Самые популярные и распространенные модели – купольные.

По конструкции вытяжки могут быть самыми разными
По конструкции вытяжки могут быть самыми разными

Виды кухонных вытяжек с учетом расположения плиты

Какая вытяжка с выводом лучше? – Ответ зависит от задач, возлагаемых на устройство. Для бытовых нужд подходят купольные, встраиваемые и угловые системы, а вот для очистки больших объемов воздуха (в столовых, ресторанах и т.п.) больше подходят островные модели. Они крепятся непосредственно над плитой (размещенной в центральной части комнаты, не примыкающей к стене) при помощи мощной стальной трубы или троса.

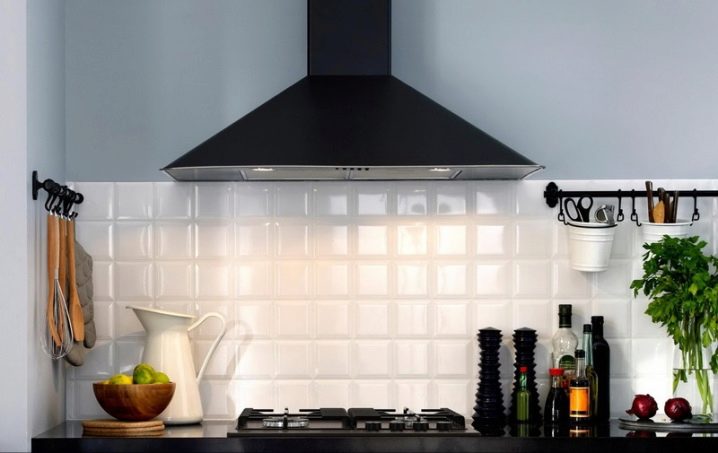

Больше всего пара захватывают устройства купольной формы, при этом они способны практически мгновенно вывести загрязненный воздух, образующийся в процессе готовки.

Вытяжки с купольной конструкцией эффективно удаляют загрязненный воздух Вытяжки с купольной конструкцией эффективно удаляют загрязненный воздух

Купольная вытяжка эффективно удаляет загрязненные воздушные массы

Вытяжка с выводом на кухне может быть совершенно незаметной для окружающих, как в случае со встраиваемыми моделями. Корпус бытового прибора в этом случае размещается в подвесном шкафчике или декоративном коробе над варочной поверхностью, плитой. Рабочую зону легко увеличить за счет специальной выдвижной панели, благодаря которой площадь забора пара становится больше 1.5-2 раза. Данные модели устанавливают в малогабаритных кухнях, где важна эффективная циркуляция воздуха без потери функционала вытяжного устройства.

Вытяжк с выводом в вентиляцию: параметры и критерии выбора

Определившись с конструкцией устройства и стилем оформления комнаты, приступают к самому ответственному этапу – подбору кухонной вытяжки. При выборе бытового агрегата важно учесть расположение газовой или электроплиты на кухне. Что касается критериев подбора с учётом технических характеристик и параметров прибора, то на этом вопросе стоит остановиться подробнее.

Вытяжка с современным дизайном Вытяжка с современным дизайном

Современная вытяжка в интерьере кухни

Производительность

Производительность – одна из главных характеристик устройства, по которой оценивают ее способность выводить заданный объём воздуха в единицу времени (за 1 час).

Данный параметр легко рассчитать самостоятельно: площадь помещения умножают на высоту комнаты и итоговое значение умножают на 10. По полученной цифре и судят о необходимости ежечасного обновления кислорода.

расчет производительности вытяжки расчет производительности вытяжки

Для квартир-студий лучше приобретать агрегаты с запасом по мощности

Опытные специалисты рекомендуют расчетное значение умножить на 1.3. С помощью указанного коэффициента получают более точную производительность агрегата, где уже учтено наличие загрязнений и длина воздушного канала. Очевидно, что лучше приобрести модель с 15-20% запасом производительности, т.к. прибор, постоянно функционирующих на пределе своих возможностей, быстро вырабатывает заложенный ресурс, сильно шумит.

Кухонная вытяжка с выводом в вентиляцию – размеры

В рассматриваемом случае руководствуются простой зависимостью – площадь рабочей зоны вытяжки должна соответствовать (а иногда и несколько превышать) площади плиты или варочной поверхности. Здесь все очевидно – у маленькой вытяжки недостаточно мощности для отвода всего объёма загрязнённого воздуха. В итоге кухня всегда будет наполнена паром от готовящейся пищи, частичками жира, а на гарнитуре непременно образуется липкая прослойка.

Телескопическая кухонная вытяжка
Телескопическая кухонная вытяжка

Кухонная вытяжка с выдвижной рабочей поверхностью

Уровень шума при работе

Каждый бытовой прибор при работе издаёт определенный шум. Его измеряют в специальных единицах – дБ (децибелы). Звуковая чувствительность у каждого человека индивидуальная, а потому и реакция на шум у каждого своя. Комфортным считаются значения в диапазоне от 35 до 50 дБ.

Негромкий разговор 2-х людей по слышимости находится в пределах 40-45 дБ, с учётом расстояния в 2-3 метра. Если приблизиться к источнику акустических волн на 1 метр, то значение увеличиться до 60-65 дБ.

Частоты звуковых волн, которые слышит человек Частоты звуковых волн, которые слышит человек

Уровни шума

Граничное значение – 70 дБ на максимальных оборотах вентилятора. Соответствующими техническими данными обладают практически все современные устройства, оснащенные надёжными электродвигателями. Несмотря на их более высокую стоимость, это тот случай, когда цена полностью оправдывает себя. Впрочем, если шум не является принципиальным, то лучше присмотреться к более доступным агрегатам.

Панель управления

Удобство работы с бытовым устройством зависит и от панели управления. В случае с вытяжкой это либо кнопочное управление, либо сенсорная панель. Современные модели оснащаются рядом датчиков, отслеживающими влажность, температуру в рабочей зоне. С учётом полученных данных устройство самостоятельно переходит в оптимальный режим работы, что весьма удобно и практично.

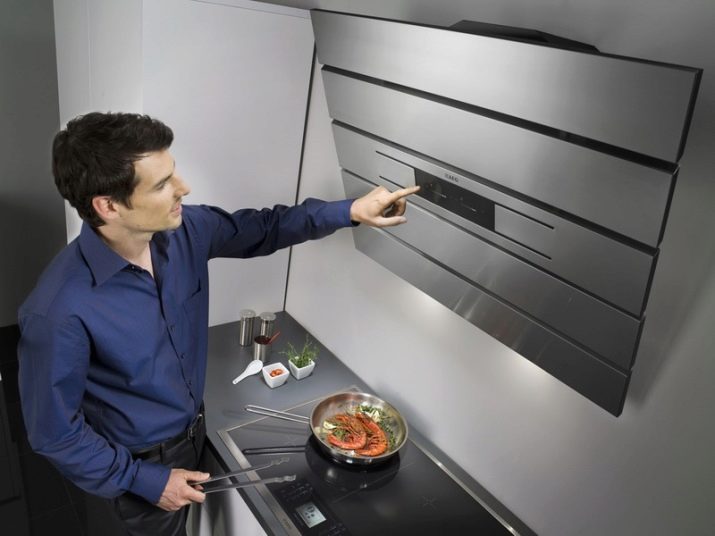

Сенсорное управление Сенсорное управление

Кухонная вытяжка с сенсорным управлением

Покупая агрегат с механическим управлением, рекомендуем оценить удобство размещения регуляторов и кнопок на лицевой панели прибора. Основной критерий – нахождение в зоне прямой видимости, что позволит не отвлекаться от готовки блюд каждые 2-3 минуты.

В плане удобства эксплуатации системы с программируемым электронным управлением – вне конкуренции. Установив программу и подкорректировав ее работу всего 1 раз, в последующем достаточно будет просто выбрать её из доступного списка.

Островная вытяжка с отводом в вентиляцию Островная вытяжка с отводом в вентиляцию

Вытяжка островного типа с отводом в вентиляцию

Материалы корпуса

В продаже представлены вытяжки с корпусами из 3-х основных материалов. Бюджетные модели оснащаются металлическими конструкциями, декорированными эмалями. Данные решения прочные, да и выглядят красиво, но им требуется бережливый уход, аккуратная эксплуатация.

Самыми дорогими и изящными считаются приборы из полированной нержавеющей стали. Они отличаются конструктивной лёгкостью и удобством обслуживания.

Модульная вытяжка из полированной стали Модульная вытяжка из полированной стали

Вытяжка сформирована из модулей, встроенных в потолок и соединенных с удаленным фильтром

Основным материалом для корпуса 3 типа устройств выступает закаленное стекло. Этот вариант можно смело рекомендовать хозяевам с утонченным вкусом. Смотрятся такие приборы стильно, но их очистке требует времени и определенных навыков, т.к. на поверхности из стекла остаются следы и разводы.

Перед покупкой важно определиться с основными параметрами устройства, выделить среди них первостепенные и вторичные. Необходимо, чтобы в бытовом приборе сочеталась функциональность и подходящий под интерьер внешний вид.

Вытяжка с эмалью

Вытяжка с эмалью

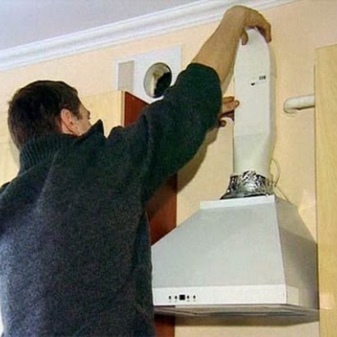

Разновидности воздуховодов. Советы по установке (монтажу)

Отводы для вытяжки на кухню бывают в виде пластиковых каналов или гофрированной трубы. Особенность гофры заключается в круглом сечении и быстроте монтажа, при этом для установки не требуется специальных навыков, знаний или инструментов. Конструкция гибкая по структуре благодаря чему её легко скорректировать по направлению, форме. Для установки вывода кухонной вытяжки на улицу применяются соединительные хомуты.

расположение гофрированных воздуховодов расположение гофрированных воздуховодов

Различные варианты расположения гофрированного воздуховода

Ключевой недостаток гофрированных воздуховодов – шум при эксплуатации. Специалисты рекомендуют устанавливать ее таким образом, чтобы исключить вероятность образования перегибов и «колен», т.к. на складках чаще всего накапливаются загрязнения.

Пластиковые воздуховоды для вытяжки бывают круглыми или прямоугольными. Зачастую речь идет об белых изделиях, что позволяет без проблем «вписывать» конструкции в любые интерьеры. Внутренние стенки отличаются гладкой поверхностью, благодаря чему улучшается пропускная способность. Для монтажа применяются всевозможные коленья и переходники.

Воздуховод на основе пластиковой круглой трубы Воздуховод на основе пластиковой круглой трубы

Схема монтажа вентиляционного канала из круглой пластиковой трубы

У пластиковых и гофрированных воздуховодов есть как преимущества, так и недостатки. При выборе конкретной конструкции для кухни важно учесть особенности помещения. Еще одно правило – длина канала должна быть минимальной, чтобы эффективность системы отвода для вытяжки на кухню находилась на максимальном уровне. Предельное количество колен – 3 шт.

Пренебрежительное отношение к указанным правилам и рекомендациям чревато тем, что даже самая дорогая вытяжка с выводом не сможет обеспечить качественный воздухообмен на кухне.

Прямоугольный воздуховод Прямоугольный воздуховод

Пример обустройства воздуховода с использованием прямоугольной трубы из пластика

Установку кухонной вытяжки с выводом в вентиляцию, равно как и расчётно-проектные мероприятия лучше делегировать специалистам. Что касается непосредственно монтажных работ, то с ними можно справиться собственными силами.

Кухонная вытяжка с выводом в вентиляцию фото

Вытяжка для кухни Вытяжка для кухни

Вытяжка для кухни с отводом в вентиляцию

кухонная вытяжка с выводом загрязненного воздуха кухонная вытяжка с выводом загрязненного воздуха

Вытяжка в стиле хай-тек с отводом в вентиляцию

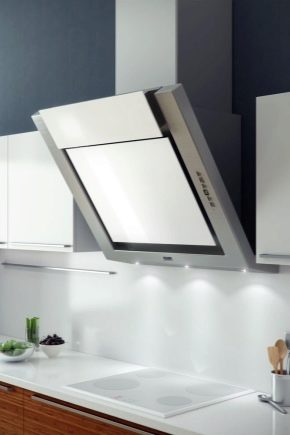

Наклонная вытяжка Наклонная вытяжка

Кухонная вытяжка наклонного типа

Кухонная вытяжка углового типа Кухонная вытяжка углового типа

Угловые вытяжки


Выбрать подходящую вытяжку с выводом не так уж и сложно, как может показаться на первый взгляд. Главное условие – ответственный подход к вопросу. Пусть ваша кухня всегда остается уютной, а воздух в ней чистым!

Вытяжки для кухни с отводом в вентиляцию: схемы, правила монтажа

В процессе готовки кухня наполняется паром и запахами пищи. Все это впитывается в стены, гарнитур и негативно сказывается на самочувствии людей, находящихся в помещении. Установка вытяжки для кухни с отводом в вентиляцию обеспечит полноценный сбор и сброс отработанного воздуха с негативными летучими компонентами.

В представленной нами статье детально описано устройство вытяжек, сообщающихся с вентиляционными системами. Досконально разобран принцип действия, приведены отрицательные и положительные стороны. В помощь домашним мастерам приложены рекомендации по выбору и установке вытяжного оборудования.

Содержание статьи:

Виды и особенности вытяжных устройств

Разнообразие предлагаемых производителями вытяжек порой поражает воображение. На рынке без труда можно найти оптимальную по стоимости и качеству модель.

Но для неподготовленного покупателя выбор и установка такой кухонной техники станет сложной, а иногда непосильной задачей. Поэтому перед тем как отправляться в магазин или заниматься монтажом вытяжки, в обязательном порядке необходимо разобраться со всеми тонкостями и нюансами.

Санитарные нормы и требования

Любой тип вытяжки, будь то рециркуляционная или устройство с отводом в вентиляцию, должен за один час прогонять объем воздуха, равный 10-12 объемам помещения для приготовления пищи.

Это жесткое санитарное требование, которое обязательно должно выполняться. Ведь на кухне активно используются источники открытого огня, нагревательные приборы. Да и влажность в комнате намного выше, нежели в других помещениях.

Как результат концентрация углекислого газа, вредных примесей и испарений постоянно увеличивается, что негативно скажется на самочувствие человека.

Вытяжка отводом воздухаВытяжка отводом воздуха

В случае использования прибора, соединенного с вентиляцией, необходимо обеспечить приток кислорода с улицы. Если не учесть этот фактор, то появится эффект опрокидывания. Его суть в том, что воздух будет затягиваться из воздуховода обратно на кухню

Еще одно требование – вытяжка должна устанавливаться максимально близко к варочной поверхности. Это минимум 65 см для электроплиты и 75 см для газовой.

Обязательным условием является присутствие на приборе специальной решетки, где будет оседать грязь и жир. Благодаря этому отходы не попадут в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Вытяжки, отводящие отработанный воздух через вентиляционную шахту, являются классическими и наиболее привычными большинству людей моделями. Благодаря постоянному притоку свежего воздуха у человека поднимается настроение, улучшается самочувствие, а его пребывание на кухне станет более комфортным.

Обычно вытяжные приборы обеспечивают принудительную вентиляцию, для чего используется вентилятор. Такой подход позволяет в кратчайшее время вывести из помещения лишнюю влагу, которая может навредить мебельному гарнитуру, неприятные запахи, разнообразные пары, копоть, излишки углекислого газа и т.п.

Чтобы не загрязнять атмосферу вокруг дома в вытяжках используется специальный фильтр, собирающий большую часть всей грязи.

Принцип действия воздухоотводной вытяжкиПринцип действия воздухоотводной вытяжки

Вытяжка всасывает отработанный воздух и выводит его из комнаты, для чего используется вентиляционная шахта дома или квартиры

Единственный недостаток встраиваемых заключается в сложности их монтажа. Ведь прибор необходимо подсоединить к воздуховоду. Если в доме не предусмотрен вентиляционный канал, то придется просверливать отверстие в стене.

Разновидности вытяжек с отводом

Различают несколько видов такой кухонной техники. Вытяжки с отводом в вентиляцию делятся на категории в зависимости от конструкции устройства, способа монтажа и очистки.

По типу установки выделяют такие устройства:

  1. Навесные. Они делятся на купольные или плоские. А еще на рынке представлены наклонные изделия, которые в случае необходимости можно разложить. Навесная вытяжка гармонично впишется и в большую кухню, и в помещение маленьких размеров.
  2. Встраиваемые. Приборы этого вида являются идеальным решением для малогабаритных квартир. Их особенность заключается в том, что они встраиваются в шкафчик и выступают в качестве его дна. Некоторые устройства могут раздвигаться, что позволяет увеличить объем захватываемого воздуха.

Владельцы кухонь большой площади предпочитают островную конструкцию вытяжного прибора. Он используется в тех ситуациях, когда плита располагается не у одной из стен кухни, а в центре комнаты. Островные вытяжки крепятся прямо к потолку и позволяют создать оригинальный дизайн помещения.

Кроме всего прочего, прибор для удаления отработанного воздуха является важным элементом кухни. Он не только всасывает вредные испарения, но и выступает в качестве декоративного элемента. Поэтому выбирая тот или иной тип, нужно оценить, будет ли желаемая модель гармонично сочетаться с дизайном кухни.

Виды воздухоотводных вытяжекВиды воздухоотводных вытяжек

Выбирать ту или иную разновидность вытяжки необходимо в зависимости от места расположения плиты и габаритов кухни

Критерии выбора вытяжного устройства

Вытяжка – это один из основных элементов любой современной кухни. Поэтому к ее выбору нужно подходить со всей ответственностью. Чтобы не прогадать и купить оптимальный прибор, необходимо обратить внимание на целый характеристик, присущих этим устройствам.

Среди критериев, влияющих на выбор, следующие:

  • размер;
  • режимы работы;
  • тип используемого фильтра;
  • наличие дополнительных функций;
  • материал корпуса;
  • производительность;
  • шумность;
  • способ управления прибором.

Конечно, оптимальный размер чрезвычайно важен при выборе устройства. Он прямо зависит от габаритов варочной поверхности. Поэтому перед походом в магазин бытовой техники нужно обязательно его узнать.

Чтобы вытяжка с отводом воздуха в вентиляцию справлялась со своей основной задачей, ее габариты обязательно должны соответствовать или быть немного больше площади газовой плиты. Благодаря этому прибор будет забирать с кухни максимальный объем испарений, что значительно повысит его эффективность.

Что касается выбора режима работы, то здесь нужно определиться, какое именно устройство необходимо. Дело в том, что вытяжки могут работать в режимах рециркуляции и отвода воздуха через вентиляционную шахту, или совмещать 2 варианта.

Оптимальным решением будет приобрести комбинированную модель. Если выбор пал на последнюю разновидность, то необходимо поинтересоваться у продавца о стоимости и доступности фильтров.

Схема работы двух типов вытяжекСхема работы двух типов вытяжек

Вытяжки с отводом воздуха – это более экономное и практичное решение. Ведь рециркуляционные приборы нуждаются в регулярной замене фильтров

Перед покупкой необходимо посмотреть, какие фильтры используются в понравившейся вытяжке. Они предназначены для сбора большей части жира и загрязнений. Существует нескольких разновидностей фильтров. Лучшим решением являются металлические сетки. Они универсальны и просты в уходе – их легко можно мыть.

С устройством и разновидностями для кухонной вытяжки ознакомит статья, с содержанием которой мы рекомендуем ознакомиться.

Что касается пластин, изготовленных из синтетического материала, то это не самый лучший выбор – их нельзя мыть. Такие изделия придется регулярно менять, а это дополнительные затраты. После того как они отслужили свой срок, придется ехать в магазин и покупать новые.

Металлические решетки для вытяжкиМеталлические решетки для вытяжки

Металлические решетки легко снимаются и ставятся обратно в вытяжку. Поэтому проблем с чисткой устройства, где используется такая фильтрация, точно не возникнет

Среди дополнительных функций вытяжек самой полезной и практичной является  интервальный режим ее работы. Она обязательно должна быть в любой вытяжке. Это значит, что прибор будет время от времени включаться, очищать воздух и затем выключаться.

В подавляющем большинстве моделей среднего ценового диапазона для реализации этой функции используется электронный таймер. Что касается более дорогих изделий, то их интервальный режим основан на использовании датчиков, анализирующих состав воздуха. Но такая изюминка существенно увеличит стоимость вытяжки. Поэтому перед покупкой предстоит хорошо подумать: а стоит ли эта функция того?

Все вытяжные устройства существенно отличаются материалом корпуса. Производители предлагают кухонные приборы с отводом воздуха через вентиляцию изготовленные из эмали, закаленного стекла или нержавеющей стали.

Перед выбором того или иного материала нужно помнить, что от него зависит долговечность, внешний вид и, конечно же, стоимость прибора. Поэтому важно рассмотреть все положительные и отрицательные стороны каждого из них.

Главное преимущество эмалированных и металлических поверхностей – их невысокая стоимость. К тому же они без проблем моются и чистятся щеткой. В список особенностей моделей, корпус которых изготовлен из нержавеющей стали, следует добавить их презентабельный внешний вид – такие устройства можно не встраивать в шкаф.

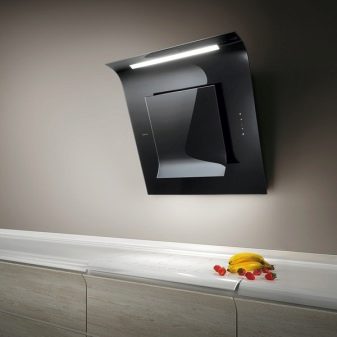

Что касается вытяжек из закаленного стекла, то эти модели выглядят просто шикарно и стоят соответственно. При этом чтобы поддерживать их в чистоте, придется регулярно и тщательно ухаживать за ними. Да и обращаться с такой техникой стоит максимально осторожно.

Пример стеклянной вытяжкиПример стеклянной вытяжки

Стеклянная вытяжка – это отличное дизайнерское решение. Подобный прибор отлично впишется в любой дизайн, будь то роскошная классика или строгий модерн

Далеко не всегда внешний вид соответствует внутреннему наполнению. Это утверждение относится и к кухонным вытяжкам. Ведь сегодня легко можно приобрести , мощности которого не хватит для очистки воздуха даже в небольшой по габаритам кухне.

Чтобы не прогадать с выбором, необходимо заранее подсчитать оптимальную производительность устройства. Для этого следует узнать объем кухни – умножить площадь пола на высоту потолков.

Для комфортной работы в помещении нужно покупать вытяжку, которая за 5-6 минут сможет полностью обновить воздух в комнате. То есть за час прибор должен успевать сделать 10-12 таких циклов. Чтобы узнать необходимую для своей кухни производительность вытяжки, следует умножить объем комнаты на кратность воздухообмена (10-12).

Например, если взять небольшое помещение площадью 15 м2, где высота потолков составляет 3 метра, то, умножив данные значения, получим объем, равный 45. Перемножим это число на кратность воздухообмена и добавив 20% в качестве запаса, узнаем оптимальную мощность вытяжки для такой кухни. В этом примере производительность прибора должна быть равной 450-540 кубометрам в час.

Таблица соотношения мощности и площадиТаблица соотношения мощности и площади

Чтобы не нагружать себя вычислениями, можно воспользоваться представленной выше таблицей. В ней есть вся информация об оптимальной для той или иной кухни мощности вытяжки

Шумность устройства играет важную роль – хозяйки нередко на приготовление пищи тратит несколько часов, а иногда и полдня. Некоторые даже устанавливают телевизоры на кухне, чтобы не пропустить свой любимый фильм, сериал или передачу.

Вряд ли следует говорить, что шумная вытяжка не позволит сосредоточиться и не даст услышать, о чем беседуют герои мелодрамы. Поэтому чтобы определиться с оптимальной для себя моделью, необходимо разобраться с децибелами.

Громкость нормальной человеческой речи составляет 50-60 дБ, в то время как для тихой музыки этот показатель не превышает 40 дБ. Что касается вытяжки, то следует посмотреть уровень шума в ее техническом паспорте. Он должен быть в диапазоне 40-80 дБ.

Шум вытяжкиШум вытяжки

Громкость работы вытяжки напрямую связана с ее производительностью. Соответственно, чем мощнее прибор, тем больше шума он будет создавать

Выбирая вытяжное устройство, важно обратить внимание на способы управления ним. Существует три типа кнопок – сенсорные, механические и комбинированные. Наиболее дешевыми, максимально простыми и надежными являются механические модели. В этом случае мощность регулируется при помощи ряда специальных кнопок или слайдера (подвижного ползунка).

Сенсорный дисплей требует лишь легко прикосновения. Такие вытяжки выглядят по-современному. Преимущество сенсорных моделей заключается в простоте ухода за ними. Благодаря отсутствию выпирающих элементов грязь с дисплея легко удаляется при помощи влажной тряпочки.

Гибридные модели, в отличие от сенсорных и механических, не настолько популярны. Здесь кнопки полностью утоплены внутрь корпуса, поэтому их можно только нащупать. Но зато ухаживать за гибридными приборами так же легко, как и за сенсорными.

Дисплей вытяжкиДисплей вытяжки

Производители предлагают вытяжки с многофункциональными дисплеями. На небольшом экранчике показывается вся информация о работе устройства

Выбирая ту или иную модель обязательно нужно обратить внимание на вариант освещения. В недорогих вытяжках для этого используются обычные лампочки накаливания. Они хоть и дешевые, но перегорают намного чаще. При этом такое освещение расходует большое количество электроэнергии.

Лучше отдать предпочтение моделям, в которых используются галогенные лампы. Они являются более экономичной альтернативой, да и светят намного ярче. Но учтите, что при таком освещении пища будет приобретать неестественный вид.

Идеальным же вариантом являются светодиодные лампы. Они нуждаются в минимальном количестве электроэнергии и служат годами.

Отличительной чертой вытяжек с отводом воздуха в вентиляцию класса люкс является наличие датчиков движения. Благодаря такому конструктивному решению свет включается в том случае, если в районе варочной поверхности была замечена активность.

Освещение вытяжкиОсвещение вытяжки

Некоторые модели также позволяют приглушать или, напротив, усиливать освещение. Это делает готовку комфортной в любое время дня и ночи

Помимо технических характеристик, нелишним будет ознакомиться с отзывами других покупателей о конкретной модели. Многочисленные пользователи, которые уже заказали ту или иную вытяжку и успели попользоваться ею, укажут на преимущества и недостатки определенного товара. Такой подход позволит взвесить все за и против и приобрести оптимальную для своей кухни вытяжку.

Отзывы о вытяжкахОтзывы о вытяжках

При поиске отзывов доверяйте только проверенным сайтам, на страницах которых содержится как положительное, так и отрицательное мнение о товаре

Правила подключения вытяжки

Подобрать и купить подходящую для своей кухни вытяжку с отводом воздуха в вентиляционную шахту – это только полдела. Немаловажно грамотно осуществить монтаж прибора. Чтобы не наделать ошибок, необходимо придерживаться определенной последовательности действий.

Сначала, сразу же после покупки, нужно проверить комплектацию прибора. В коробке обязательно должен быть технический паспорт, где присутствует инструкция по установке, вытяжное устройство и комплект крепежных элементов (саморезов и анкеров для монтажа к кирпичной стене).

Затем важно подготовить все для работы – строительный уровень, перфоратор или дрель, рулетку и отвертку. После чего определить и отметить , которая зависит от типа плиты и ее размеров.

Далее порядок проведения работ будет следующим:

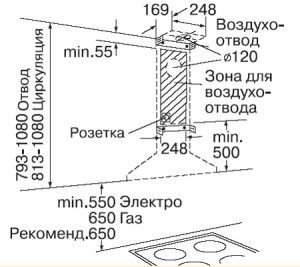

  • воспользовавшись рулеткой, отмеряют около 70-80 см над варочной поверхностью и при помощи уровня проводят горизонтальную линию;
  • по центру нарисованной ранее линии чертят еще одну, перпендикулярную ей;
  • при помощи малярного скотча закрепляют шаблон на стене, чтобы он не сместился при сверлении;
  • затем дрелью и сверлом, соответствующим идущим в комплекте саморезам, делают в стене четыре отверстия;
  • следует закручивать саморезы в стену таким образом, чтобы их головка выступала на 0,5 см;
  • после этого снимают решетку и крышку с вытяжки и навешивают ее на крепежные элементы;
  • теперь останется докрутить саморезы до конца, чтобы надежно зафиксировать прибор на стене.

Монтаж заканчивается установкой крышки и решетки. Затем следует наиболее важный и трудоемкий этап – организация вентиляции. Но при соблюдении всех правил и рекомендаций, процесс не вызовет абсолютно никаких сложностей.

Схема подключения вытяжкиСхема подключения вытяжки

Лучше доверить установку дорогостоящей вытяжки профессионалу. Специалист сделает все максимально быстро и точно

Выбор и монтаж вентиляционных каналов

Существует два вида вентиляционных труб для вытяжки – это и . Последняя разновидность пользуется большим спросом, так как она имеет множество достоинств.

К преимуществам гофрированных труб следует отнести:

  1. Простоту монтажа. Изделие изготавливается из тонкого алюминия, благодаря чему гофру можно будет изогнуть и повернуть так, как потребуется.
  2. Возможность быстро изменить длину. Если труба оказалась слишком длинной, то лишнее можно отрезать при помощи обычных ножниц. А когда расчеты были осуществлены неверно, то гофру без каких-либо проблем можно увеличить – элементы быстро и хорошо соединяются между собой.
  3. Небольшой вес. Материал очень легкий, благодаря чему можно сэкономить на дополнительных крепежных элементах и уменьшить время, необходимое для монтажа вентиляции.
  4. Дешевизну. Покупатель с любым уровнем дохода сможет позволить себе приобрести гофру.

Но при монтаже этого материала нужно быть предельно аккуратным. Ведь гофра очень податлива и сильное нажатие может оставить на изделии некрасивую вмятину.

Вообще рекомендуется использовать пластиковые вентиляционные трубы. Такого рода изделие имеет гладкую внутреннюю поверхность, благодаря чему поток не будет тормозиться о стенки и терять свою скорость. К тому же материал отличается дешевизной, отсутствием подверженных окислению элементов, а также безопасностью для жизни и здоровья человека.

Воздуховод для вытяжкиВоздуховод для вытяжки

Чтобы своими руками подключить воздуховод к вентиляции, необходимо соединить пластиковый фланец вытяжки с гофрой или пластиковой трубой, вставить такой же элемент в вентиляционную решетку и скрепить всю конструкцию при помощи строительных хомутов

Где лучше разместить розетку?

Вытяжка в процессе своей работы потребляет немалое количество электроэнергии. Поэтому специалисты рекомендуют провести для прибора отдельную линию, так как, в противном случае вся сеть может не выдержать такого напряжения.

Располагать розетку следует непосредственно возле самого прибора. Учтите, если для приготовления пищи используется газовая плита, то розетка должна быть удалена от нее на безопасное расстояние.

Правила ухода за вытяжкой

Чтобы прибор прослужил долго, его нужно регулярно чистить. Перед мытьем вытяжки ее предстоит обесточить. Далее необходимо снять решетку или фильтр и вымыть все детали устройства, на которых могла скопиться грязь. Для очистки можно использовать средство для посуды или специальный состав, предназначенный для изделий из нержавеющей стали.

Отличительной чертой современных материалов является простота их мытья. Но иногда, в случае сильного загрязнения, нужно воспользоваться моющим средством. Учтите, что запрещается использовать для очистки порошок, металлическую губку или мочалку с жесткой структурой волокна – они поцарапают поверхность вытяжки.

Для мытья кнопок используется мягкая тряпочка, смоченная в моющем растворе. После того как все элементы вытяжки идеально вычищены, а поверхность прибора вытерта насухо, устройство можно включать в розетку и продолжать его эксплуатацию.

Уход за вытяжкойУход за вытяжкой

От качества и регулярности мытья вытяжки напрямую зависит срок ее использования. Если уделить этому должное внимание, то прибор верой и правдой прослужит далеко не один год и даже, спустя 5 лет, будет выглядеть, как новый

Выводы и полезное видео по теме

Видео #1: Советы по выбору вытяжки на кухню:

Видео #2: Детальный разбор монтажа вытяжки с отводом воздуха в вентиляционную шахту:

Видео #3: Установка воздуховода кухонной вытяжки:

Вытяжка для кухни с отводом воздуха в вентиляцию – это незаменимая техника, о покупке которой нужно задуматься в первую очередь. Ведь один раз потратившись и подробно разобравшись в видах вытяжных приборов можно добиться, чтобы новенькие обои и натяжной потолок не впитали различные неприятные запахи, а сам процесс готовки приносил только удовольствие.

Пишите, пожалуйста, комментарии и задавайте вопросы в расположенном ниже блоке. Расскажите, как вы выбирали вытяжное оборудование для обустройства собственной кухни. Оставляйте посты со своими мнением по вопросу, размещайте фото по теме статьи.

установка кухонной конструкции с выводом воздуха, монтаж воздуховода в вентиляционную шахту

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Вытяжки с отводом в вентиляцию широко используются при обустройстве кухонных рабочих зон и пользуются повышенным спросом. Приборы позволяют полностью обновлять воздушный объём помещения и предотвращают оседание на стенах и потолке жирных капель, влаги и продуктов сгорания газа.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Технические характеристики

В отличие от вытяжек замкнутого цикла, функционирующих по схеме: забор загрязнённого воздуха – прогон через систему фильтров – вывод очищенных масс в помещение, приборы с отводом в вентиляцию выводят воздух наружу. Такая технология позволяет быстро очищать пространство от запахов готовящейся пищи и не требует регулярной замены фильтров. Для больших кухонь предусмотрены габаритные модели, оснащённые двумя двигателями и пригодные к использованию в заведениях общепита.

Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию

Конструктивно вытяжки с отводом в вентиляцию состоят из корпуса, панели управления, фильтра грубой очистки – улавливателя жира, и воздуховода, уходящего в вентиляционный канал.

Корпус моделей может быть изготовлен из нескольких материалов.

  • Самым бюджетным вариантом являются металлические приборы, окрашенные термо- и влагостойкими эмалями. Такие модели требуют бережного ухода и аккуратной эксплуатации. К плюсам подобных корпусов относят привлекательный внешний вид, а минусом является склонность к появлению царапин при механическом воздействии, и помутнение эмали со временем.
  • Вытяжки из закаленного стекла отличаются умеренной стоимостью и стильным внешним видом. Минусом таких изделий является их требовательность к регулярному и кропотливому уходу, требующему некоторых навыков и времени. Дело в том, что на поверхности стекла, особенно окрашенного в тёмные цвета или затонированного, очень хорошо видны следы от пальцев, капли воды и разводы. Поэтому мытьё такого корпуса требует использования специальной жидкости для стёкол, терпения и сноровки.
  • Самыми эффектными и дорогостоящими являются хромированные модели из нержавеющей стали. Приборы отличаются лёгкостью конструкций и изяществом форм. Изделия не требуют кропотливого ухода и сохраняют первоначальный внешний вид на протяжении всего срока эксплуатации.
Особенности и установка кухонных вытяжек с отводом в вентиляцию

Все вытяжки оборудованы панелями управления, которые могут быть кнопочными либо сенсорными. Механические панели более понятны и привычны для людей преклонного возраста. Кнопки на таких моделях располагаются на лицевой стороне, благодаря чему установить нужный режим не составит труда. Сенсорные панели современны и удобны. Они оборудованы датчиками температуры и влажности, изменение которых автоматически меняет режим работы прибора. Программирование вытяжки при помощи сенсорного управления происходит единожды – при её установке. Далее прибор работает в автономном режиме и постоянной регулировки не требует.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Воздуховоды, устанавливаемые на вытяжки, представлены гофрированными трубами и пластиковыми каналами. Первые имеют круглую форму сечения, отличаются простой установкой и хорошей гибкостью. Монтаж производится с помощью хомутов, идущих в комплекте с прибором. Плюсом гофры является возможность придания трубе любого радиуса изгиба, а к минусам относят шумную работу и вероятность оседания жира на внутренних складках трубы. Пластиковые воздуховоды могут иметь как круглое, так и квадратное сечение, выпускаются преимущественно белого цвета и прекрасно вписываются в интерьер. К плюсам относят абсолютно ровную внутреннюю поверхность, что способствует прохождению воздуха с большей скоростью, и низкий уровень шума. Минусом является отсутствие гибкости и необходимость применения соединительных фитингов, таких как колена и переходники, при монтаже.

На вытяжки устанавливают два вида фильтров. Внешний металлический фильтр не требует замены и осаждает на своей поверхности до 95% жира и грязи. Удаление загрязнений производится посредством мытья решётки любым моющим средством, расщепляющим жир. Второй вид фильтров представлен сменными синтетическими улавливателями, которые после сильного загрязнения выбрасываются и заменяются новыми.

Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию

Преимущества и недостатки

Высокий потребительский спрос на модели с отводом в вентиляцию обусловлен рядом неоспоримых достоинств этих приборов.

  • Благодаря отводу загрязнённых воздушных масс на улицу, степень очищения помещения составляет практически 100%. Это почти на 30% превышает эффективность работы агрегатов замкнутого цикла, работающих по принципу фильтрации.
  • Отсутствие в конструкции вытяжки системы фильтров исключает необходимость их регулярной замены. Это значительно облегчает обслуживание прибора и существенно экономит денежные средства.
  • Эстетичный внешний вид и аккуратные формы агрегата позволяют устанавливать его в любые по стилю кухни, не опасаясь загромоздить пространство и испортить интерьер.
  • Высокая производительность вытяжек обусловлена наличием фильтра грубой очистки, обладающего минимальным сопротивлением. Это позволяет пару и дыму свободно покидать помещение, не задерживаясь в предфильтрационной зоне.
Особенности и установка кухонных вытяжек с отводом в вентиляцию

К минусам приборов относят сложность монтажа, которая связана с необходимостью оборудования воздуховода, и наличие шума в процессе работы агрегата. Кроме того, для корректной и эффективной работы прибора требуется достаточно хорошая тяга, при отсутствии которой возникает необходимость в установке мощных вентиляторов. К тому же в домах, не оборудованных вентиляционными каналами, придётся долбить стену и самостоятельно формировать отверстие для воздуховода.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Виды

На современном рынке вентиляционных систем вытяжки с выходом в вентиляцию представлены в большом разнообразии. Модели отличаются друг от друга по способу установки и мощности.

По методу монтажа различают пять вариантов исполнения.

  • Навесные агрегаты обычно представлены стандартными и плоскими моделями. Приборы закрепляются под полкой или навесным шкафом, висящими над варочной поверхностью. Устанавливаются в небольших по размеру кухнях, и отличаются компактными размерами и современным дизайном.
  • Настенные модели характеризуются широким ассортиментом с большим выбором цветов и дизайна. Их вешают на участок стены, расположенный над электрической или газовой плитой.
Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • Островные приборы предназначены для просторных помещений и устанавливаются методом подвешивания на потолок над варочной поверхностью. Их используют в тех случаях, когда варочная панель установлена посредине помещения и не имеет примыкания к стене. Закрепление прибора к потолку осуществляется при помощи стального троса.
  • Угловые модели предназначены для кухонь, в которых плиты расположены в углу, и использование других видов вытяжек нецелесообразно. Приборы отличаются стильным дизайном и очень интересно смотрятся.
Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • Встраиваемые вытяжки используются в том случае, если размеры помещения предполагают их размещение в корпусе шкафов или декоративных коробов. Такие модели подбираются индивидуально и строго по размерам корпусной мебели. Благодаря своей интегрированности в кухонные гарнитуры, являются очень распространённым видом.
  • Каминные модели относятся к настенным приборам, но за их необычный дизайн и схожесть с настоящими каминами, были выделены в отдельную группу.
  • Купольные бытовые вытяжки также популярны среди потребителей. Они могут иметь угловое или настенное исполнение, и способны практически моментально выводить загрязнённые воздушные массы через вентиляционную шахту на улицу. Однако ввиду их небольшой мощности, используются лишь для бытовых нужд. В помещениях общественного питания такой вид вытяжек малоэффективен.

По своему конструктивному устройству вытяжки могут иметь цельный либо телескопический корпус. Первые представляют собой традиционные модели, с постоянными габаритами и завершённым дизайном. Телескопические приборы оборудованы выдвижной панелью, способной в 2 раза увеличивать рабочую зону вытяжки. Такой тип агрегатов является эффективным решением для маленьких площадей, и позволяет установить полноценное вытяжное оборудование без потери части пространства или его загромождения.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

По мощности агрегаты подразделяются на бытовые одномоторные и мощные двухмоторные модели. Первые устанавливаются в кухнях квартир и домов, а вторые используются в кафе, ресторанах, пиццериях и других предприятиях общественного питания.

Функциональность

Кроме основного режима удаления загрязнённого воздуха, вытяжки с отводом в вентиляцию оснащены рядом дополнительных опций. Например, во многих моделях присутствует освещение рабочей зоны. Яркость и направление луча регулируются самостоятельно, что очень удобно при размещении вытяжки в квартирах-студиях: функция освещения позволяет заниматься приготовлением пищи без включения большого света. Наиболее технологичные модели оборудованы датчиками движения, реагирующими на приближение человека и автоматически включающими свет.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

В более дорогих вытяжках в качестве источника освещения устанавливаются галогеновые лампы, в то время как более дешёвые модели оснащены лампами накаливания. Свет от галогеновых ламп может быть рассеян или сфокусирован в одной точке по желанию потребителя. Лампы накаливания работают в стабильном режиме и способны лишь незначительно изменять яркость. Помимо опции освещения, некоторые модели оборудованы таймером, позволяющим контролировать время приготовления пищи и упрощающим этот процесс.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Критерии подбора

Одним из важнейших показателей эффективности работы вытяжки является её производительность, обозначающая, сколько воздуха способен пропустить через себя прибор за один час. Расчёт данного параметра индивидуален для каждой кухни и может быть определён самостоятельно. Для этого следует объём помещения умножить на 10. Полученное значение и будет обозначать необходимую для данной площади производительность прибора.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Некоторые источники рекомендуют умножить это число на коэффициент 1.3, и, исходя из полученной величины, приобретать агрегат. В коэффициент закладывается максимальное загрязнение воздуха и длина воздуховода, поэтому рассчитанная таким методом производительность на 15% превышает полученную в результате первоначальных вычислений. Необходимость этого запаса обусловлена тем, что прибор часто работает на пределе возможностей, из-за чего быстро изнашивается и издаёт сильный шум.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Вторым критерием при выборе модели является определение нужного размера. В данном случае необходимо руководствоваться площадью варочной поверхности, которая должна полностью перекрываться площадью рабочей зоны вытяжки. Для малогабаритных кухонь лучше выбрать телескопический вариант: в сложенном виде он занимает очень мало места, и при необходимости сможет полноценно обновлять воздух в помещении.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Не менее важным критерием при выборе вытяжки является уровень шума, который производит работающий на полную мощность прибор. Оптимальным для человека считается показатель 35-40 дБ. Для сравнения: разговор двух людей на расстоянии 4-5 метров соответствует этому значению. По мере приближения к говорящим, уровень шума будет увеличиваться, и при нахождении в двух метрах от них, шум достигнет показателя в 60 дБ. Столько же шума производит вытяжка средней и малой мощности, работая на максимальном количестве оборотов.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Более серьёзные промышленные приборы производят уже по 70 дБ шума. Поэтому в случае смежного расположения кухни и спальни, а также в квартирах-студиях, где пространственное разграничение полностью отсутствует, рекомендуется приобретать приборы, с уровнем шума, не превышающем 45-50 дБ. В квартирах новой планировки, где кухня расположена на значительном удалении от жилых комнат либо отделена от них коридором или санузлом, допускается приобретение приборов с максимальным уровнем шума в 60 дБ.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Вытяжки, в которых этот показатель равен 70 дБ, в жилых помещениях использовать не рекомендуется. При покупке конструкции необходимо попросить продавца включить прибор и протестировать его работу в разных режимах. В случае если шум от работы агрегата будет вызывать раздражение либо будут слышны посторонние постукивания или скрежет, покупать такое изделие не стоит.

Монтаж

Установить и подсоединить вытяжку к вентиляционному каналу можно самостоятельно. Для этого следует лишь соблюдать ряд правил, на которые опытные специалисты рекомендуют обращать особое внимание.

  • Навешивание корпуса прибора должно производиться в строгом соответствии с горизонтальным положением. Если в доме имеется строительный уровень, то людям, не имеющим опыта в установке вытяжек, необходимо им воспользоваться. От правильного расположения агрегата будет зависеть корректная работа вентиляторов и сила тяги.
  • Важно строго соблюдать рекомендуемое производителем расстояние между вытяжкой и варочной панелью. При установке прибора над электрической плитой это расстояние должно составлять 65 см. Над газовыми плитами вытяжки устанавливаются на высоту 75 см.
Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • Необходимо соблюдать предельно допустимый изгиб воздуховодной трубы, который не может превышать 90 градусов. В противном случае продукты сгорания газа и капельки жира будут оседать на внутренних стенках трубы, и со временем приведут к снижению её аэродинамических свойств и ухудшению тяги.
  • При длине воздуховода, превышающей три метра, требуется установка дополнительного вентилятора.
  • При соединении воздуховода с вентиляционной шахтой необходимо использовать трубы одинакового сечения. Если соединить широкую трубу с узкой, то значительно усилится уровень аэродинамического шума и пользоваться вытяжкой станет невыносимо.
Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • Нельзя пренебрегать установкой обратного клапана, предотвращающего появление обратной тяги при ветре или в случае, если температура на улице будет выше температуры внутри помещения.
  • При монтаже воздуховода следует помнить, что установка более трёх колен значительно снижает эффективность отвода загрязнённого воздуха. Диаметр трубы при этом должен подбираться индивидуально с учётом сечения выходного отверстия вытяжки. Но в любом случае он не должен быть меньше 12 см.
Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • При установке вытяжек в домах с газовыми плитами нужно учитывать такое явление, как «опрокидывание тяги», которое возникает вследствие несоответствия пропускной способности общей вентиляции с мощностью вытяжки. Например, пропускная способность вентиляционного канала соответствует 110-140 м3/ч, притом, что производительность прибора равна 180 кубометрам в час. В этом случае для воздуховода следует делать специальное отверстие в стене, иначе, при подключении его в общую сеть, возможен захлёст угарного газа в помещение и отравление проживающих.
Особенности и установка кухонных вытяжек с отводом в вентиляцию Особенности и установка кухонных вытяжек с отводом в вентиляцию
  • Розетку, в которую будет подключаться прибор, настоятельно рекомендуется заземлить. Это обусловлено контактом электроприбора с водяными парами и каплями жира, что в случае неисправности электрооборудования вытяжки может привести к короткому замыканию.
  • При подсоединении воздуховода к общедомовому вентиляционному каналу, следует установить решётку. Это будет способствовать сохранению вентиляционного просвета, и не позволит трубе воздуховода его перекрыть.
Особенности и установка кухонных вытяжек с отводом в вентиляцию

Если прислушаться к этим несложным рекомендациям, установка вытяжки с отводом в вентиляцию пройдёт успешно и не вызовет затруднений даже у не имеющих подобного опыта людей.

Правила эксплуатации

Для того чтобы вытяжка прослужила как можно дольше, а её работа была наиболее эффективной, рекомендуется осуществлять своевременный уход и соблюдать правила пользования прибором. Перед тем как приступить к мытью вытяжки, следует отключить её от электрической сети. При чистке корпуса от отложений пыли и жира нельзя пользоваться абразивными моющими средствами и составами, содержащими кислоты. Лучше приобрести жидкость для мытья посуды и средство по уходу за нержавеющей сталью. Первая растворит жировые загрязнения, а вторая придаст изделию первоначальные блеск и чистоту.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Вытяжки данного вида снабжены двумя видами жироулавливающих фильтров: металлическими или акриловыми. Первые следует промывать пару раз в месяц в посудомоечной машине либо под струёй тёплой воды с применением жидких моющих средств. В случае если фильтр изготовлен из алюминия, то промывать его рекомендуется в прохладной воде с использованием средства для мытья посуды или хозяйственного мыла. Фильтры из акрила очистке не подлежат: их следует менять на новые с периодичностью раз в три месяца. После проведения чистки прибора нужно дождаться полного высыхания вымытых элементов, и лишь после этого выполнить его подключение к электросети.

Особенности и установка кухонных вытяжек с отводом в вентиляцию

Вытяжки с отводом в вентиляцию являются современными высокотехнологичными представителями вентиляционных систем. Приборы обеспечивают эффективный отток загрязнённого воздуха, делают пребывание в кухне приятным и комфортным.

О том, как установить кухонную вытяжку с отводом в вентиляцию, смотрите в следующем видео.

Вытяжки для кухни с отводом в вентиляцию (25 фото): выбор, монтаж и установка

Вытяжка — важный и функциональный элемент кухни. Такая техника обеспечивает полноценный воздухообмен: воздух очищается от копоти, избыточной влаги, запахов, на мебели благодаря ей не оседает липкий налет. В такой кухне хозяевам не придется тратить много времени на уборку. А проводить время за готовкой или обедом будет намного приятнее.

Вывод воздушных отходов происходит через вытяжки для кухни с отводом в наружную вентиляцию либо через автономные модели с фильтром.

Выбирать эту технику стоит по цифрам производительности, мощности, по дизайну. Качество установки имеет не меньшее значение.

Полистайте: Рейтинг встраиваемых вытяжек (таблица)

Преимущества  и недостатки вытяжек с отводом в вентиляцию

Плюсы:

  1. Полностью удаляется плохой воздух, продукты горения, влажность. На кухнях с газовыми плитами это самый эффективный способ очистки воздуха.
  2. Проточные вытяжки стандартного размера 60 см более производительны, чем другие виды того же размера.
  3. Проточная модель имеет только жировой фильтр, который можно мыть в посудомоечной машине. Большое количество фильтров замедляет прохождение воздуха, снижая производительность при высоком энергопотреблении.
  4. Они более просты, дешевы в уходе. Для нормальной работы нужно 1 раз в 6 месяцев снимать и чистить жировые фильтры.
  5. Установка двухмоторной модели позволяет обслуживать довольно большую площадь помещения.

Но у такой конструкции есть ограничения:

  1. При постоянной эксплуатации требуется приток свежего воздуха. Иначе может появиться обратная тяга из вентиляционной шахты. Монтаж обратного клапана на выходе в вентиляцию решит проблему обратной тяги.
  2. Эстетическая проблема — маскировка воздуховода. Грамотный выбор материалов.
  3. В домах советской планировки вентиляционная система не всегда соответствует требованиям для полноценной работы: вентиляционные каналы имеют меньшее сечение, могут быть засорены стройматериалами.

Выбираем способ монтажа

Какие бывают варианты и как сделать выбор оптимальной и экономичной модели?

В зависимости от места крепления вытяжки бывают:

  • навесные;
  • островные;
  • скрытые, или встроенные;
  • угловые.

Островная модель имеет прямой воздуховод. Она крепится к потолку с помощью троса, подвесов, крепежной платформы. Расположение планируется до закладки коммуникаций, вентиляционных выходов. Это самые дорогие модели.

Встроенный, или скрытый вариант монтируется внутри навесного шкафчика либо декоративного короба. Она должна гармонично “затеряться” в мебельной композиции.

Лучшие встраиваемые модели по отзывам покупателей — Elikor Интегра, Siemens LI 67SA530, Bosch DFS 067K, Kronasteel Kamilla Sensor 600.

Угловая вытяжка планируется во время составления дизайн-проекта, монтируется на стену. Она бывает купольной, плоской, округлой формы.

Настенный монтаж — классический способ. Купол крепится на стену над варочной поверхностью.

Тип воздуховода и монтаж

Воздухопровод для кухонной вытяжки может быть с круглым, овальным, прямоугольным сечением.

Круглый короб подойдет для кухни с высоким потолком. Гибкая гофра оптимальна, если вентиляционное окошко расположено далеко от вытяжки.

Прямоугольный вариант оптимален, если воздуховод расположен на виду или потолки невысокие.
Чтобы использовать все возможности этого устройства, требуется грамотный монтаж, подключение.

Алгоритм монтажа своими руками зависит от конструкции, высоты потолка, расстояния до вентиляционного выхода.

Гофрированная труба не требует сложного монтажа. Алюминиевая гофра продается кусками, стоит недорого. Следует избегать изгибов, это обеспечит бесперебойную циркуляцию воздуха. Хомуты, которые есть с двух сторон, присоединяют к вытяжке и вентиляционной решетке. Это легко выполнимо с помощью домашнего инструмента.

Пластиковый воздуховод распиливается болгаркой или ножовкой. Для сохранения вакуума системы с прямоугольным или круглым сечением , применяются герметики, переходники, хомуты.

Монтаж металлического воздуховода более сложный. Труба собирается внахлест. Стыки обрабатываются клеевым составом, укрепляются переходниками, хомутами. Соединять трубу с вытяжкой и вентиляцией стоит с помощью крепежей. Герметик в этом случае не обеспечит прочности соединений.

6 полезных советов при установке

Если вы решили установить вытяжку для кухни с выводом в вентиляцию сами, учтите следующий опыт профессиональных монтажников.

  1. При каждом повороте трубы воздуховода, рабочая мощность снижается на 10 %.
  2. Расстояние от купола до варочной поверхности должно быть не менее 70 см.
  3. При отсутствии встроенных креплений, их можно заменить на П-образную рамку из уголков с креплением на дюбели.
  4. Если трубка газовой плиты мешает креплению на дюбеля, можно использовать сантехнические саморезы-шпильки с шуруповой резьбой с одной стороны и с гаечной — с другой.
  5. Вытяжка подключается в заземленную розетку. Более современный способ — стационарное подключение к отдельному автомату.
  6. Перед подключением нужно обязательно занулить, чтобы увести напряжение с металлического корпуса.

На что обратить внимание при выборе?

Главные отличия качественной вытяжки — стильный дизайн, хороший уровень мощности и производительности, тихая работа.

1) Производительность — показатель объема отфильтрованного воздуха за час работы. Рассчитать оптимальную цифру для вашей кухни можно по формуле: площадь кухни*высота*10*1,3 = нужная производительность.

Цифра зависит от длины воздуховода, степени загрязненности фильтра, частоты использования. Совмещенная кухня или кухонная зона в квартире-студии увеличивает требуемый показатель.

Оптимальная производительность для кухни 6-10 квадратов — 200-350 куб. м в час.

2) Уровень шума. На уровень шума влияют следую

Вытяжки для кухни с отводом в вентиляцию: монтаж и установка

Содержание статьи:

Запах еды хорош на кухне. В уютной гостиной пахнет цветами, духами, но никак не жареной картошкой. Кухонные вытяжки могут идеально улавливать жар, пар и кухонный чад или даром сжигать электроэнергию.

Все кухонные вытяжки делятся на две категории: с подключением к вентиляционной шахте и автономные. Грамотно выбранная и правильно подключенная к вентиляционной шахте вытяжка не разочарует хозяев.

Виды кухонных вытяжек

большую часть вытяжки можно скрыть в мебели

большую часть вытяжки можно скрыть в мебели

По монтажу различают следующие типы кухонных вытяжек:

  • навесные (стандартные и плоские) – крепятся под полку или навесной шкаф над плитой;
  • встраиваемые – встраиваются в корпус шкафа или специально сооруженный декоративный короб;
  • настенные – навешиваются прямо на стену, отличаются разнообразием дизайна;
  • угловые – для установки в угол кухни;
  • островные – навешиваются на потолок над кухонным «островком».

Функционал вентиляционных вытяжек

схемы отвода и фильтрации

схемы отвода и фильтрации

Режимы функционирования вытяжек:

  1. Оттока. Кухонная вытяжка с выводом в вентиляцию всего объема отработанного воздуха. Она подключается к вентиляционной шахте либо отводит воздух на улицу через специальное отверстие в стене. Горячий влажный воздух и нежелательные ароматы удаляются из квартиры, обеспечивая стопроцентный эффект.
  2. Фильтрации. Это вытяжки без подключения к вентиляции. Воздух, наполненный парами и ароматами кухни, поступает в фильтр и, очищенный, отправляется обратно. Фильтры располагают внутри корпуса, периодически их нужно менять или мыть.

Режим фильтрации или рециркуляции значительно упрощает установку. Не приходится решать, как вывести в вентиляцию вытяжку. При этом производительность оборудования заметно уменьшается.

Фильтрация вытяжки для кухни с отводом производится синтепоновыми, угольными, бумажными, флизелиновыми, акриловыми или металлическими фильтрами.

Плотный угольный фильтр снижает мощность мотора.

Правила монтажа вытяжки без отвода в вентиляцию, а также как правильно подсоединить вытяжку к вентиляции, читайте далее.

Производительность вытяжки

не просто вытяжка, а украшение интерьера

не просто вытяжка, а украшение интерьера

Этот показатель в первую очередь влияет на качество обработки воздуха в помещении. Производительность определяет объем воздуха, пропущенный за 1 час.

По санитарным требованиям в кухне необходимо обеспечить 12-кратный воздухообмен.

Используем формулу:

Р x V x 12 x 1,3

где Р – площадь кухни, 1,3 – уравнивающий коэффициент, 12 – кратность обмена воздуха, V – высота помещения.

Выберайте модели с мощностью, превышающей расчетную на 10 – 15%.

Уровень шума вытяжки

вытяжка работает по принципу аспирации с шумопоглощением

В современных жилищах кухни прилегают к спальням и гостиным, поэтому уровень шума очень важен. Постоянно гудящая вытяжка вызовет головную боль и утомление.

Чем мощнее вытяжка, тем она шумнее работает. Но ответственные производители (например, BOCSH, Siemens, Samsung) умудряются за счет специальной формы лопастей, установки парных вентиляторов и дополнительной звукоизоляции добиться довольно тихой работы при впечатляющей производительности.

Для справки уровни шума в разных помещениях, в децибелах:

  • в тихом помещении – 30;
  • шепот человека – 35;
  • лучшие вытяжки или тихая музыка – 40;
  • человеческая речь на расстоянии 2,5 и шум средней по качеству вытяжки – 50.

Не следует приобретать вытяжку с уровнем шума выше 50 децибел. Она будет беспокоить жильцов квартиры. Лучшие вытяжки издают шум 44 децибела, а при максимальной мощности не более 70.

Чтобы максимально уменьшить шум, разработаны модели с внешним мотором. Двигатель размещают на выходе воздуховода. Это кухонные вытяжки, подключенные к вентиляции.

Дополнительные опции

Освещение. Этой функцией снабжается подавляющее большинство кухонных вытяжек, подключенных к вентиляции и автономных. Существуют модели с изменением яркости света, фокусировки луча. Снабженные датчиком движения включают свет при приближении хозяйки.

Сенсорная панель управления и дисплей. Удобно, но обойтись можно. На дисплее высвечивается режим работы, а сенсорную панель значительно проще содержать в чистоте, чем выступающие механические кнопки или слайдеры (ползунки).

Правила установки вытяжки

схема размещения вытяжки

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

  • корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
  • расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
  • расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
  • изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
  • когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
  • выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
  • используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
  • если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

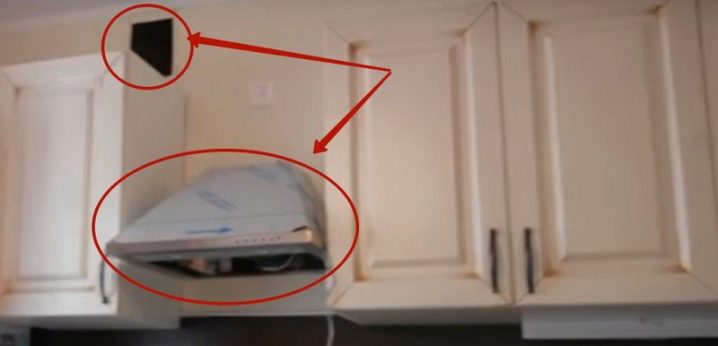

Подключение вытяжки к стояку вентиляции

воздуховод из прямоугольных ПВХ-труб

воздуховод из прямоугольных ПВХ-труб

До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.

Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.

Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.

Пропускная способность общедомовой вентиляции от 110 до 140 кубометров воздуха в час. Мощность вытяжки может быть 180 – 700 кубометров в час.

Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.

Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.

После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.

Вытяжка на кухне с отводом в вентиляцию сможет эффективно работать, когда площадь фильтра равна или чуть больше варочной поверхности.

По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.

Ролик о том, как подключить вытяжку к общему воздуховоду, не нарушив вентиляцию квартиры:

Вытяжка на кухне: пошаговая инструкция по установке

Действующие строительные нормы и правила предусматривают обязательное обустройство вентиляции в кухнях. Стандартное решение в виде обыкновенных вертикальных вентиляционных каналов с решетками под потолком устраивает не всех жильцов, большинство желает устанавливать специальные автономные вытяжки над кухонными плитами.

Вытяжка на кухне

Вытяжка на кухне

Важно. Если на кухне используется газовая плита, то категорически запрещается подключать вытяжки к вентиляционным каналам без специальных приспособлений.

Объясняется это тем, что в выключенном положении естественная вентиляция не работает. В случае протечки газ скапливается под потолком и при включении света с большой вероятностью возможен взрыв. Кстати, именно по этой причине происходят трагические случаи в многоквартирных домах. Еще одна проблема – мощная вытяжка, подключенная к общему вентиляционному каналу, может подавать отработанный воздух в соседние квартиры. В домах старой постройки сечение каналов не рассчитано на мощные потоки воздуха, он не успевает выходить наружу и заполняет ближайшие подключенные помещения.

Вытяжка с отводом для кухни

Вытяжка с отводом для кухни

Как решать эти проблемы мы в этой статье расскажем немного ниже.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие Краткое описание
Проверка технического состояния существующего вентиляционного канала

Проверка технического состояния существующего вентиляционного канала

Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
Определение типа вытяжки

Определение типа вытяжки

Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
Технические параметры вытяжки

Технические параметры вытяжки

Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.
Как выбрать вытяжку для кухни

Как выбрать вытяжку для кухни

ТОП 7 лучших вытяжек.

МодельДостоинстваПроизводительность (м³/ч)Ширина для установки, см
Hansa OSC 6111 WH

Hansa OSC 6111 WH

Бюджетная подвесная модель Hansa OSC 6111 WH с комфортным ползунковым управлением. Корпус — нерж. сталь. Уровень шума низкий. 33560
Indesit H 151.2 WH

Indesit H 151.2 WH

Вытяжка подвесная Indesit H 151.2 WH обладает плоской конструкцией, которая устанавливается на стену над плитой. Вытяжка Indesit H 151.2 WH работает тихо, издавая шум максимум 60 дБ. Очистка производится жироулавливающим фильтром. Также можно установить дополнительный угольный очиститель. Рабочую поверхность кухни осветят две встроенные в вытяжку лампочки. 230 50
Akpo WK-4 Vario eco

Akpo WK-4 Vario eco

Элегантная каминная вытяжка с мощным мотором не займёт много места на вашей кухне. Три скорости работы позволят настроить устройство на любой уровень загрязнения воздуха, а благодаря высокой производительности аппарат отлично справится с совмещенными кухней-столовой или кухней-гостиной.65050, 60 и 90
Hansa OKC 653 SWH

Hansa OKC 653 SWH

Вытяжка выполнена в белом цвете и имеет наклонное расположение. Интенсивный режим позволяет моментально очистить воздух, а управление осуществляется благодаря сенсорному дисплею.62060
Elica MEMPHIS WH/A/90 T.GREZZO

Elica MEMPHIS WH/A/90 T.GREZZO

Два режима работы могут вытягивать загрязненный воздух в вентиляцию или очищать его и выводить обратно в помещение. Алюминиевый фильтр легко очищается от жировых загрязнений в посудомоечной машине.65090

После того как согласованы все вышеописанные моменты, можно приступать к непосредственному монтажу вытяжки.

Цены на модельный ряд кухонных вытяжек Hansa

Кухонные вытяжки Hansa

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немного расширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФ

Установлена плита МДФ

Распорки

Распорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Смесь для раствора и жидкость, препятствующая росту грибка

Цены на популярные средство противогрибковое Ceresit ct 99

Средство противогрибковое Ceresit ct 99

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровню

Коробка выставлена по уровню

Коробка зафиксирована раствором

Коробка зафиксирована раствором

Практический совет. Освобождать короб от массы намного проще полотном ножовки по металлу.

Короб извлекается путем выпиливания

Короб извлекается путем выпиливания

Не спешите, раствор еще не набрал максимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая труба

Пластиковая труба

Крепление трубы

Крепление трубы

Формирование круглого отверстия

Формирование круглого отверстия

Сьена заделана гипсовой штукатуркой

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во время формирования отверстий. Это очень плохой материал по всем параметрам. Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибки и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятные звуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материалом

Труба обклеена шумопоглощающим материалом

Труба вставлена в подготовленное ранее отверстие

Труба вставлена в подготовленное ранее отверстие

Вокруг трубы нанесен силиконовый герметик

Вокруг трубы нанесен силиконовый герметик

Сборка воздуховода

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Установка вытяжки

В нашем случае агрегат монтируется на эксплуатируемой кухне, что создает дополнительные трудности: надо убрать рабочий стол, все кухонные принадлежности и т. д. Ничто не должно вам мешать выполнять работу, не создавайте себе дополнительных проблем.

Шаг 1. Снимите навесной шкаф, в него в дальнейшем будет монтироваться вытяжка. Навесная мебель крепится при помощи горизонтальной металлической рейки, для снятия требуется немного ослабить фиксаторы.

Демонтаж шкафчика

Демонтаж шкафчика

Шаг 2. Достаньте купленную вытяжку и примерьте ее.

Примерка вытяжки. Не подходит по размеру

Примерка вытяжки. Не подходит по размеру

В большинстве случаев придется мебель немного переделывать. Вытяжка подходит по габаритам, но расположение внутренних полок и петель крепления может не совпадать. Это некритическая проблема и легко решается. Для начала открутите петли для навешивания и достаньте перегородку.

Разборка шкафчика

Разборка шкафчика

В нашем случае надо достать нижнюю полку шкафчика и на ее место прикрутить корпус вытяжки.

Шаг 3. Вставьте устройство в корпус шкафа и снимите все размеры.

Вытяжка вставлена в шкафчик

Вытяжка вставлена в шкафчик

Не забывайте оставлять между ней и дверками зазор примерно три миллиметра, в противном случае они во время открытия/закрытия будут задевать за крышку. Снимайте размеры максимально точно.

Нужно точно снимать размеры и делать разметку

Нужно точно снимать размеры и делать разметку

Надо помнить, что большинство кухонной мебели изготавливается из ламинированных плит ДСП, это самый бюджетный вариант. А в таких плитах невозможно рядом сверлить отверстия, минимальное расстояние не менее 5 мм, в противном случае плита теряет прочность. Это значит, что исправить ошибки, допущенные во время разметки, обыкновенным пересверливанием не удастся. Придется принимать целый комплекс сложных мероприятий или изготавливать новые боковые стенки мебели.

Шаг 4. Высверлите новые отверстия под евровинты.

Сверление несквозных отверстий

Сверление несквозных отверстий

Для контроля глубины на сверло намотайте кусок изоляционной ленты или скотча, глубина высверливания не должна превышать 2/3 толщины плиты.

Практический совет. Дополнительно установите шкантики. Это отнимает немного времени, но значительно повышает прочность шкафчика.

Шкантики всегда вставляйте на столярный лей, без него эффективность элементов заметно понижается.

Закручены евровинты, вставлены шканты

Закручены евровинты, вставлены шканты

Шаг 5. Закрепите на место вытяжку и на столе проверьте работоспособность всех ее элементов. Довольно часто возникают проблемы с обратными клапанами, они плохо закрываются/открываются и вибрируют. Такие ситуации свидетельствуют о низком качестве изделия, их надо устранять самостоятельно.

Клапан не открывается как положено

Клапан не открывается как положено

Шаг 6. Для облегчения процесса дальнейшего монтажа вытяжки сделайте шаблон расположения всех отверстий. В этих целях можно использовать любой лист бумаги подходящего размера.

Изготовление бумажного шаблона

Изготовление бумажного шаблона

Поместите его на тыльную сторону шкафчика с закрепленной вытяжкой, и отметься точные места расположения всех отверстий: выхода трубопровода, точек фиксации мебели и т. д.

Перенос точек сверления и вырезания с шаблона

Перенос точек сверления и вырезания с шаблона

Перенесите замеры на полку и подготовьте отверстия. Некоторые можно высверливать, а под трубопровод вырезайте электрическим лобзиком. Отверстия под воздуховод проделайте сразу во всех полках и крышке шкафчика. Первую полочку рекомендуется использовать в качестве шаблона.

Подготовка отверстий

Подготовка отверстий

Выпиливание отверстия под воздуховод

Выпиливание отверстия под воздуховод

Полка используется как шаблон

Полка используется как шаблон

Шаг 7. Соберите шкафчик, соедините все элементы. Не забывайте оставлять зазор между вытяжкой и дверками, контролируйте его прокладками соответствующей толщины.

Сборка шкафчика

Сборка шкафчика

Крепление вытяжки

Крепление вытяжки

Зазор между вытяжкой и дверками. Вставлены прокладки

Зазор между вытяжкой и дверками. Вставлены прокладки

Шаг 8. Измерьте длину трубы и отрежьте нужный кусок. Пластиковые трубы легче и быстрее резать болгаркой с камнем по металлу. Только всегда соблюдайте правила техники безопасности, это очень травмоопасный инструмент.

Замеры

Замеры

Перенос размеров на трубу

Перенос размеров на трубу

Распил трубы болгаркой

Распил трубы болгаркой

Шаг 9. Установите в шкаф канал и засиликоньте щели между трубой и плитами. Силикон выполняет три функции: уменьшает вибрации, увеличивает прочность крепления и улучшает внешний вид шкафчика – при открытии дверок не будут заметными неровности отверстий.

Нанесение герметика

Нанесение герметика

Вставлена труба. Герметизируется стык

Вставлена труба. Герметизируется стык

Если петли дверок нельзя поставить на прежнее место, то для них надо высверливать новые отверстия. Делается это специальным сверлом мебельщика.

Крепление петель

Крепление петель

Для высверливания выемок под петли на дверцах используется специальное сверло

Для высверливания выемок под петли на дверцах используется специальное сверло

Процесс сверления

Процесс сверления

Крепление петель

Крепление петель

Шаг 10. Закрепите на стене собранный шкаф, подровняйте его расположение.

Навешивание шкафчика

Навешивание шкафчика

Закреплена дверца. Проверка работоспособности вытяжки

Закреплена дверца. Проверка работоспособности вытяжки

Шаг 11. Приступайте к сборке воздуховодов. В нашем случае используются круглые, но можно брать и прямоугольные. У первых меньше сопротивление движению воздушного потока, что увеличивает эффективность вытяжки и уменьшает нагрузку на электрический двигатель. Прямоугольные позволяют монтировать систему в максимальной близости к потолочному перекрытию, это очень важно для невысоких помещений.

Комплектующие для подключения пластикового воздуховода

Комплектующие для подключения пластикового воздуховода

Если вы подключаете к одному вертикальному вентиляционному каналу одновременно и вытяжку, и естественную вентиляцию, то обязательно надо применять клапан. Он постоянно открыт и обеспечивает нормативную вентиляцию помещения. Это важное требование газовиков, без его соблюдения они никогда не дадут разрешения на пользование плитой. При включении вытяжки клапан закрывается, что препятствует попаданию воздуха обратно в помещение.

Важно. Нужно понимать, почему обратный клапан закрывается. Происходит это из-за повышения давления воздуха в вентиляционном вертикальном канале, часть его выходит в кухню и закрывает клапан.

На первый взгляд кажется, что все отлично и полностью отвечает требованиям строительных норм и правил. Это было бы так, если к каналу подключена лишь ваша кухня. А с соседями в многоквартирных домах могут быть две ситуации:

  • давление воздуха полностью останавливает естественную вентиляцию из нижних квартир;
  • возникает обратное движение, отработанные воздушные потоки из вашей квартиры попадают в соседние.

Для страховки управляющие компании категорически запрещают подключение вытяжек к общедомовым вентиляционным каналам, об этом надо знать перед принятием решения.

Если клапан с трудом закрывается/открывается, то следует найти причину заедания и устранить ее. Как правило, достаточно немного уменьшить диаметр элемента, рекомендуется по периметру сточить его шлифовальной шкуркой. Не помогает – поставьте элементарный противовес, можно использовать саморез. Масса и размещение противовеса подбирается экспериментальным путем.

Видео — Совмещение вытяжки и вентиляции

Шаг 12. Сделайте отверстие в канале под трубу и соберите воздуховод. Щели заделайте силиконом соответствующего цвета.

Подготовка отверстия

Подготовка отверстия

Установлен воздуховод, силиконовым герметиком заполняется щель

Установлен воздуховод, силиконовым герметиком заполняется щель

Вытяжка на кухне

Вытяжка на кухне

Проверьте работоспособность вытяжки. Если все в норме, то дайте примерно сутки для затвердевания силикона и цементно-песчаного раствора и только после этого можете пользоваться устройством.

Пользоваться вытяжкой можно уже через сутки

Пользоваться вытяжкой можно уже через сутки

Видео — Монтаж короба под вытяжку на кухне

Вытяжки без отвода в вентиляцию

Вытяжки без отвода в вентиляцию

Функциональность и эффективность кухонных вытяжек зависит от двух факторов: правильности установки и выбора оборудования. Как устанавливать системы и готовить для них каналы мы в этой статье рассказали. А практические рекомендации по конкретному выбору различных типов и моделей вытяжек есть на страницах нашего сайта.

Цены на модельный ряд кухонных вытяжек Indesit

Кухонные вытяжки Indesit

Вентиляция на кухне с вытяжкой: выбор, монтаж, особенности

Качественный воздухообмен кухни играет ключевую роль в вентилировании квартиры. В обязательном порядке кухня имеет минимум один вход в вытяжную шахту здания. Решетка входа в вытяжной канал размещается в верхней области стены. Естественная классическая вентиляция предусматривает движение поступающего в квартиру воздуха по направлению к кухне и его выход в шахту вытяжки. Поэтому кухонная дверь должна иметь зазор с полом или оснащаться решеткой приточного типа. Приготовление пищи сопровождается выделением большого количества пара, жира, копоти, разнообразных запахов. Пассивный воздухообмен не гарантирует комфортных, безопасных для здоровья условий. Лучшим решением проблем станет вентиляция на кухне с вытяжкой, позволяющая быстро и эффективно отбирать загрязненный воздух.

Виды кухонных вытяжек

Среди огромного разнообразия вытяжек кухонных по принципу работы следует выделить:

  • проточные модели — удаляют из кухни загрязненный воздух;
  • рециркуляционные изделия – проводят очистку воздуха с применением двухступенчатой системы фильтров и возвращают его в кухню;
  • комбинированные устройства – допускают использование как рециркуляционного, так и проточного режимов.

Для комбинированных и проточных изделий необходимо корректно выполненное  подключение вытяжки на кухне к вентиляции, а рециркуляционные модели требуют только подвода электропитания.

 Рециркуляционные вытяжки: особенности

Вытяжки рециркуляционного типа не требуют монтажа воздухопроводов, но не защищают от CO. Поэтому лучше использовать проточные или комбинированные модели. Однако при их установке возникает проблема, как подключить вытяжку на кухне к вентиляции с наименьшими затратами.

При монтаже вытяжки кухонной необходимо обеспечить оптимальную высоту над варочной поверхностью:

  • от 65 и до 75 см – при использовании электроплит;
  • от 75 и до 85 см – для плит газовых.

Для эффективного использования площадь всасывающей панели вытяжки должна быть больше площади плиты.

Работы по установке вытяжной вентиляции

Решая вопрос, как вывести вытяжку в вентиляцию на кухне, можно использовать три варианта. Существуют специальные комбинированные решетки, позволяющие подключить вытяжное устройство к входу в шахту вентиляционную. Однако их использование снижает эффективность воздухообмена.

Вытяжка не должна закрывать решетку естественного вентилирования, так как при этом нарушается воздухообмен квартиры.

Некоторые проекты новых домов оснащают отдельными шахтами вытяжными специально предназначенными для подсоединения вытяжек кухонных. В этом случае подключение упрощается. Однако таких домов немного.

Оптимальный выбор, решающий проблему – выполнение отверстия во внешней стене.

При этом трасса воздухоотвода имеет оптимальную конфигурацию, минимальную длину, и вентиляция под вытяжку на кухне будет выполнена с наименьшим сопротивлением. Такое отверстие требуется оснастить клапаном обратным, перекрывающим путь холодному воздуху.

Также устанавливают решетку защитную и козырек.

Продают серийные дефлекторы, сочетающие в одном узле козырек, клапан обратный и решетку. Возможно самостоятельное выполнение отверстия в стене либо заказ такого отверстия у специализированных фирм.

Существует специальное оборудование для выполнения внешних отверстий алмазными бурами, оснащенное промышленными пылесосами для минимизации выделения пыли.

Требования к монтажу вытяжки

Установленная вытяжка и вентиляция на кухне должна отвечать следующим ключевым правилам:

  1. мастера четко выполняют все требования паспортов оборудования;
  2. горизонтальность вытяжки устанавливают по уровню;
  3. для трассы подключения выбирают воздухопроводы одного диаметра;
  4. в процессе работы минимизируют количество сужений, существенно повышающих уровень шума;
  5. не допускают повороты с углом большим девяносто градусов;
  6. количество поворотов должно быть наименьшим;
  7. разрешено максимум три поворота при разводке воздуховодов;
  8. при длине трассы более трех метров необходимо наличие второго вытяжного вентилятора;
  9. в процессе эксплуатации трассу прочищают пару раз за год.

 Подбор материала воздухопровода

В качестве материала трассы часто используются гибкие воздуховоды на основе фольги алюминиевой. Они упрощают монтаж и благодаря возможности поворота позволяют отказаться от применения колен и переходников. Крепление к вытяжке производят хомутами, а к выходу решеткой.

Важно при установке максимально растянуть такой воздухопровод, чтобы избежать повышенной шумности. Он также требует частых креплений при монтаже. Вид такой трассы не украшает дизайн кухни и ее желательно закрывать коробами из пластика. При значительной длине гофрированные воздухопроводы издают существенный шум.

Предпочтительным является использование пластиковых ПВХ воздухопроводов. К их преимуществам относят:

  • красивый внешний вид, позволяющий отказаться от наружных коробов;
  • возможность максимально быстро и легко осуществить монтаж кухонной вытяжки с вентиляцией;
  • невысокую стоимость;
  • сниженное сопротивление;
  • малый шум при работе сети;
  • наличие серийно выпускаемых колен, переходников, адаптеров;
  • небольшой вес;
  • удобство обслуживания.

Надежными, красивыми, долговечными являются нержавеющие воздухопроводы. Однако их длину сложно подгонять, и они имеют высокую стоимость.

Как подключить кухонную вытяжку к вентиляции

Рассмотрим поэтапно, как подключить кухонную вытяжку к вентиляции, с наименьшими затруднениями. Еще при выборе модели следует определиться с местом подсоединения к вытяжной системе. Возможно, возникнет необходимость в выполнении отверстия в стене наружной.

Среди необходимых инструментов:

  • линейка, рулетка;
  • дрель;
  • острый нож;
  • отвертки;
  • перфоратор.

После выбора места подключения и установки вытяжки намечается трасса. Сечение воздуховода подключения определяется паспортом вытяжки. Подбирают требуемые переходники, колена, трубы, хомуты и кронштейны крепления, герметик, дюбеля, саморезы. При необходимости ставят отдельную розетку для подключения вытяжки.

Монтаж трассы производят в следующей последовательности:

  • установка клапана обратного;
  • монтаж воздуховодов;
  • их закрепление;
  • герметизация стыков.

После установки сети воздуховодов и подсоединения электропитания осуществляют испытательный пуск. Шум системы при работе не должен превышать показатели паспорта вытяжки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
