Дюбель для кирпича пустотелого, установка и крепёж

Не секрет, что установить крепление на пустотелом кирпиче достаточно проблематично. В этом случае, поможет специальный дюбель для кирпича пустотелого, благодаря которому задача из сложных переходит в категорию простых.

Искусственный и природный камень, кирпич и бетон отличаются высокой твёрдостью и плотной структурой. Однако в современном строительстве всё чаще применяются пустотелые кирпичи.

Их используют при ремонтных и строительных работах. Пустотелый кирпич — материал хрупкий, при неправильном обращении быстро крошится.

Поэтому сейчас очень актуально надёжное крепление предметов на разнообразных строительных конструкциях с помощью дюбеля для кирпича.

А долговечность формируемого соединения и его высокую надёжность, может обеспечить крепёжный элемент. Тем более, когда он правильно подобран по множеству параметров, в том числе и размерам. Это обеспечит его срок нахождения под нагрузкой.

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

• Очень практичны в использовании.
• Выдерживают большие нагрузки.
• Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

• Красная – кирпич.
• Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
• Пескообразная белого цвета признак силикатного кирпича.
• Мукообразная, белая или светло-серая указывает на бетон.

Обязательный параметр при подборке дюбелей – прогнозируемая нагрузка. Крепежи с глубиной минимум 85 мм используют при установке тренажёров. Поэтому учитывая размер отверстия, подбирают такого же размера дюбеля.

Монтажная инструкция

Механические воздействия на швы между кирпичами могут вызвать крошение стены, поэтому лучше вместо перфоратора использовать дрель.

Последовательный алгоритм монтажа

Используя карандаш или ручку, отметьте место для будущего отверстия.

Для большего удобства сверления необходимо с помощью ножа или гвоздя сделать небольшое углубление.

При подборе сверла учитывайте, что дюбель должен входить немного туговато, с небольшим усилием. Если планируется использование крепежа диаметром в 9 мм, то диаметр отверстия должен быть таким же.

Глубина отверстия должна соответствовать длине крепления. Дополнительно убедитесь в соответствии размеров шурупа и дюбеля. Поскольку ненадёжная установка дюбеля может привести к его выпаданию, под тяжестью груза.

Расположите дрель строго перпендикулярно и в безударном режиме медленно сверлите до глубины в 1 см. Для дальнейшего сверления до нужной глубины можно увеличить обороты.

При отсутствии упора-ограничителя на дрели, для контроля глубины сверления на сверле ставится отметка необходимого размера отверстия. Для этого приложите к сверлу дюбель и пометьте на сверле меткой или лентой его размер.

Установка дюбеля

Готовое отверстие очищают от строительного мусора: кусочков кирпича, пыли. Для очищения можно использовать пылесос или карандаш, двигая его наружу и внутрь.

Аккуратно забивается молотком дюбель в отверстие. В случае повреждения дюбеля его нужно заменить. Для крепления шкафа на крепёжные петли оставляют зазор в 2 мм при завинчивании шурупа. Для других креплений полностью забивается или закручивается гвоздь или шуруп при креплении реек обрешётки.

Дюбель своими руками

При нехватке дюбелей их можно изготовить самостоятельно. Для этого используют деревянный брус, из которого вырезают нужной длины и диаметра круглый колышек.

Большей надёжностью обладают конические формы. Типичные размеры дюбелей: длина – от 25–160 мм, диаметр – 5, 6, 8, 10, 12.

Выбирая крепёж, необходимо точно рассчитать нагрузку на дюбель. Затем выбрать подходящий материал, предварительно оценить место крепления, его строение и материал.

Используйте сухой, плиточный клей, для более надёжного крепления в кирпичной стене. Можно использовать различные химические крепёжные смеси.

Перед установкой крепёжного элемента внутрь углубления проталкивают раствор. В зависимости от скорости высыхания клея, обычно уже через сутки, можно ввинчивать шуруп.

Дюбель для кирпича пустотелого, видео

Интересные статьи по теме:

Дюбель для пустотелого кирпича — выбор крепежей

Чтобы повесить предмет на стену из пустотелых кирпичей, стандартные дюбели не подойдут. Нужны специальные дюбели, пригодные для пустотелого кирпича. Особенно в случаях, когда необходимо прочно и надежно закрепить тяжелый предмет.

Крепежи для пустотелого кирпича

Крепежи для пустотелых блоков бывают нескольких видов:

1. Крепеж-дюбель для пустотелого кирпича — недорогой вариант, часто использующийся в строительстве, отделке и ремонте. Отличается наличием на пластмассовом корпусе двух утолщений. Используется только со специальными стопорными шурупами.
2. Анкерный крепеж тоже имеет на корпусе два утолщения. Специально предназначен для пустотелых блоков, так как имеет длинный корпус, достаточный для самых толстых кирпичей.
3. Химический дюбель — используется в строительстве и ремонте зданий и сооружений. Его конструкция подразумевает введение внутрь отверстия химического вещества, которое после застывания придает дополнительную прочность блоку.
4. Саморезы, гвозди, заклепки и уголки. Используются в экстренных случаях, когда ничего другого нет. Слабые и крошат основание, но для легких предметов подходят.

Химический дюбель

Жидкие гвозди — так называют такие крепления для пустотелых кирпичей. Они представляют собой особо прочный клей для блоков полных и полых, химический состав набивается в уже имеющееся отверстие. После набивки в еще не застывший клей вводится металлическая вставка специальной конструкции. После застывания клея выходит крепление, имеющее высокие прочностные характеристики. Кроме того, клей, заполняя пустоту внутри блока, задает ему дополнительную прочность.

Дюбель-гвоздь

Используется как в строительстве, так и при отделке и ремонте. Представляет собой пластмассовый дюбель в сочетании со стальным стержнем (гвоздь или шуруп). Широко распространенное и универсальное решение многих задач крепежа. Сверлом изготавливается отверстие, в него вставляется по шляпку крепеж, в последний вкручивается анкер, шуруп и даже винт. В качестве крепежа даже гвозди можно вбить в такой дюбель.

Маркировка и прочность

Металлические крепежные элементы из углеродистых сталей имеют на шляпках маркировку и обозначение прочности. Буквенное обозначение — клеймо изготовителя. Цифровое обозначение — класс прочности. Первая цифра обозначает предел прочности на растяжение в МПа, разделенное на 100. Вторая цифра — отношение предела текучести к пределу прочности на растяжение, разделенное на 10.

//www.youtube.com/watch?v=H97OO0hz1e0

Преимущества анкера фишер

Анкерные болты Fisher — это эффективные крепежные детали немецкого производства из гальванически оцинкованных и нержавеющих сталей в виде болтов или крюков. Профессионалы отмечают их различные преимущества.

Во-первых, распорная гильза обеспечивает равномерную нагрузку по всей длине основания, что делает крепление высокоэффективным и универсальным.

Во-вторых, оптимизированный размер расширения позволяет избегать неравномерности нагрузки на крепление даже в случаях малого расстояния от края поверхности и в случаях крепления в разорванное основание.

Химический анкер для кирпича, Установка химического анкера в кирпичное основание — Стройфора

Химический анкер для кирпича востребован в современном частном строительстве в немалой степени по причине растущей популярности керамоблоков, различных видов пустотелых керамических камней и пустотного кирпича для облицовок и перегородок. После возведения коробки здания, а затем при обустройстве жилища хозяева озадачиваются вопросом – каким способом крепить тяжелую навесную мебель, шкаф и кондиционер, книжные полки и так далее, причем выполнить крепеж максимально надежно и безопасно.Применение химических анкеров для кирпичей в данном случае наиболее оптимальное решение. Многие виды кирпичных камней по причине их нестандартных структур и больших количество внутренних полостей каменщики относят к хрупким изделиям, но на самом деле пустотелые кирпичи имеют такую же прочность, как и плотные. Сверление отверстий можно выполнять без опасений, но для качественной фиксации крепежа приходится обращаться к современным технологиям, в которых химические анкера на сегодняшний день вне конкуренции.

Альтернатива всем способам крепежа – химический анкер выдерживает значительную нагрузку, а фиксируется не сложнее и не дольше, чем традиционные распорные анкера. Имеются специальные разработки анкеров для надежных креплений в различных видах керамоблоков и камней, в том числе и в пустотелых. Для последних применяются ниппели со специальными отверстиями для крепкой фиксации.

Установка химического анкера в кирпичное основание

Химический состав анкеров пригоден для всех видов крепежа, изготовляемых из металлов, и применяется для конструкций в любых условиях эксплуатации – при колебаниях температур и влажности, и даже в воде. Крепежные системы анкеров не разрушают основной материал – кирпич, и могут устанавливаться в малых интервалах между собой и от краев поверхности кирпичной конструкции. О принципе установки: анкерная деталь закрепляется в предварительно просверленных отверстиях кирпичных стен, которые после очистки от пыли заполняются клеящей массой. При затвердевании клея идет химическая реакция соединения инжекционного состава с кирпичной основой на молекулярном уровне, и после полного отверждения крепеж составляет монолит с кирпичной основой. При этом локальных напряжений в месте крепежа не возникает, как и последующих деформационных процессов, поскольку материалы химического анкера разработаны так, что коэффициенты линейных тепловых расширений у крепежа и кирпича максимально близки.

Химические анкера для кирпича незаменимы для работ в старых кирпичных стенах, при любой влажности помещений. Кроме того, данный крепеж применяют и для монтажа подвесного потолка, и для крепежей в основаниях со слоистыми структурами при сохранении термоизоляционных и гидрозащитных свойств ограждений. Анкера для внутренних креплений мебели экологически безопасны, не содержат стирола и прочих вредных и опасных веществ. Срок службы внутреннего анкера в кирпичной стене впечатляющий – 40 лет и более, причем при высокой прочности и несущей способности. Клеевые составы заполняют все свободные полости до мельчайших пор, что обуславливает жесткое надежное крепление даже в «проблемном» материале.

Составы для инжекции содержат особые полиэфирные смолы и отвердители, упакованные в ампулы и тубы (картриджи). После смешения компонентов в зоне крепежа закрепление происходит не только на уровне химической реакции, но и физически. Скорость фиксации анкера может варьироваться в зависимости и от производителя, и от условий твердения, в частности очень сильно зависит от температуры воздуха. Все конкретные рекомендации следует внимательно изучить по инструкции производителя перед тем, как приступать к монтажу.

Клеевые составы – как правило, секрет производителя, но о компонентах известно: прочность формируемых соединений обуславливает наполнитель — мелкофракционный кварцевый песок и высококачественное цементное вяжущее; искусственные полиуретановые, полиакриловые и эфирные смолы после смешивания с отвердителем полимеризуются с образованием твердого и прочного заполнения крепежного отверстия. Все составляющие соединяются непосредственно перед установкой монтажного анкерного элемента – болта, шпильки, отрезка арматуры. Выпуск клеевых составов для применения в частном строительстве и для ремонта производят:

• В специальных капсулах, которые называют еще ампулами, причем диаметры и высота капсул всегда соответствует размеру отверстий для установки крепежного элемента;
• В тубах или картриджах, разделенных на отсеки с клеевым составом и отвердителем.

Составы в стеклянных ампулах рассчитаны на создание максимально прочного крепления в кирпиче, а их дозировка учитывает конкретный размер отверстия. Чтобы зафиксировать крепеж в кирпичной стене, сверлят отверстие нужного диаметра и длины, затем внутрь вставляют стеклянную ампулу и вкручивают шпильку. Стальная шпилька разрушает капсульные оболочки ампулы и внутренние перегородки между отсеками, и реакция начинается незамедлительно — сначала твердение, затем полимеризация. Сверлить кирпичные стены из щелевого кирпича следует исключительно в режиме без перфорации. Крепежную деталь приобретают вместе с ампулой или изготавливают по месту из отрезка арматуры или другой металлической детали. Ампулы реализуются в разных диаметрах и приобретаются исходя из конкретных габаритов крепежных деталей и соответственно размеров отверстий сверления.

Другой метод крепежа предусмотрен при применении химических анкеров, выпускаемых в картриджах. Химические компоненты в картридже упакованы отдельно и смешение происходит непосредственно при заливке состава в засверленное отверстие кирпичной перегородки, стены или облицовки. Смешиваются составы в специальных насадках спиралевидной конструкции, а заливают состав из картриджа пистолетом-дозатором. Причем пистолет выполняет только задачу выдавливания клеевой смеси, а пропорцию компонентов обеспечивают картриджи-тубы благодаря особой конструкции. Плюс этого метода крепления – можно фиксировать крепеж в любых отверстиях по форме и размерам, независимо от разницы между габаритами крепежа и отверстия. Монтаж начинают с зачистки просверленного или уже имеющегося отверстия от всех видов загрязнения – пыли, грязи. Перед установкой картриджа в отверстия вставляют перфорированные полиэфирные патроны. Раствор при инжекции и смешивании не только вступает в реакцию, но и проходит через перфорацию патрона-втулки в материал кирпичной основы, что создает дополнительную прочность крепежа. Подобные картриджи-тубы часто применяют вместо высококачественных клеевых составов для склеивания разных материалов, а во время ремонта – затирают трещины и дефекты поверхностей под отделку. Адгезия состава высокая, причем практически ко всем строительным материалам.

Еще один способ крепления химическими анкерами в кирпичную основу – это применение анкеров-шпилек. Дополнительные элементы – анкерные сетки и втулки. Технология та же – сверлится и очищается отверстие под крепеж, и заполняется клеящей массой посредством ампулы или из картриджа, а затем вставляется анкерная шпилька.

Для больших объемов работ применяют специальное оборудование, насосы с насадками и фасовка клеящих составов для анкеровки приобретается в канистрах. Но этот метод в индивидуальном строительстве применяется крайне редко, и требует специального допуска и обучения.

Кирпичная стена, облицовка или перегородка из пустотелого блока в современных домах выдерживает любую навесную мебель благодаря технологичности и качествам новых видов крепежа, и рынок предлагает химические анкеры все более эффективные по характеристикам. При покупке важно определиться с условиями работы крепления, и конечно, с составом, который для внутренних работ должен соответствовать экологическим и санитарным нормам.

Крепёж для пустотелого кирпича, какие бывают

Вступление

В строительстве многоквартирных и тем более частных домов самым популярным строительным материалом был, да и наверное, останется, кирпич.

Если посмотреть ассортимент добросовестных продавцов строительного кирпича, например, тут https://moskeram.ru/catalog/kirpich/stroitelnyy_kirpich/, то увидим, что количество типов и видов продаваемого кирпича приближается к 40. Кирпич используют на каждом этапе строительства, от возведения фундамента и цоколей частных домов, до облицовки бетонных многоэтажек.

Строительный кирпич обладает массой полезных и нужных качеств. Каждый тип кирпича нужен для выполнения определенных работ. Например, пустотелый кирпич остается популярнейшим вариантом наружной и внутренней облицовки дома.

Однако именно пустотелый кирпич создает определенные трудности в дальнейшей отделке и благоустройстве дома. Чтобы повесить что-либо на фасад кирпичного дома или закрепить конструкцию, повесить полку на кирпичную стену внутри дома потребуется использовать специальный крепёж для пустотелого кирпича.

Крепёж для пустотелого кирпича

Работа стандартного крепежа основана на распоре базовой конструкции крепежа называемой дюбель, вворачивающим в него шурупом или болтом. Для пустотелого кирпича это не работает, так как стенки его слишком тонки, чтобы создать удерживающую поверхность для дюбеля.

Решают эту проблему, стальные дюбеля для пустотелых материалов, пластиковые дюбеля бабочки и химические анкеры. Каждый из перечисленных типов крепежа может использоваться, как крепёж для пустотелого кирпича, но для разных нагрузок.

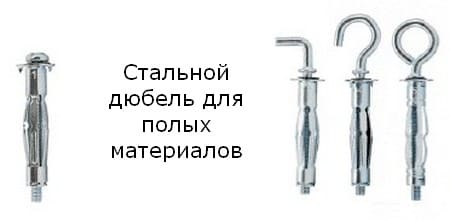

Стальные дюбеля

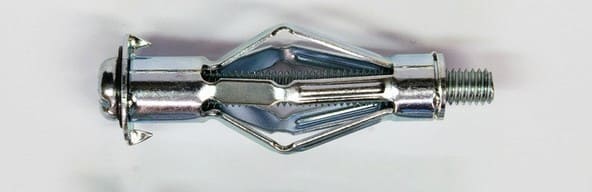

На фото вы видите стальной раскрывающейся дюбель в металлическом исполнении. Вполне подойдет для крепления средних нагрузок в пустотелом кирпиче. Важно правильно подобрать тип дюбеля по толщине раскрытия бабочки.

Пластиковый дюбель-бабочка

Эти крепёжные изделия позиционируются, для работы с гипсокартоном. Однако в пластиковом исполнении для малых нагрузок подойдут для пустотелого кирпича.

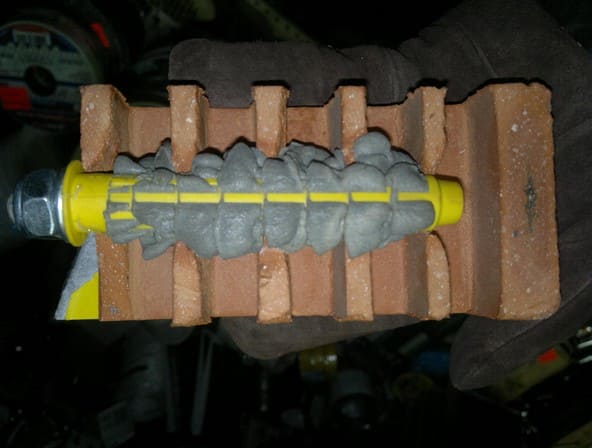

Химические анкеры

По внешнему виду химический анкер очень похож на простой монтажный клей. Такая же туба, да не такое же применение.

Химические анкеры это двухкомпонентные составы, изготовленные на основе смол. Они используются в сочетании с различным металлическим анкерным крепежом, типа шпилька, болт, арматура.

Например, вам нужно на стену из пустотелого кирпича повесить некую конструкцию. Для этого покупаете металлические шпильки и химический анкер для пустотелого кирпича. Сверлите в стене отверстия, заполняете их составом химического дюбеля, сразу вставляете в отверстие шпильку или дюбель со шпилькой, которая «намертво» закрепляется в пустотелом кирпиче.

Вывод

Как видите, крепёж для пустотелого кирпича несколько отличается от классических распорных дюбелей. Важно это знать и соотносить планируемую нагрузку с выбором типа такого крепежа.

©opolax.ru

Еще статьи

Как закрепить дюбель в пустотелом кирпиче: нужный крепеж

В наше время известно множество современных строительных технологий, в которых применяется крепеж для пустотелого кирпича. Из этого материала возводятся небольшие частные дома и многоэтажные постройки. Выкладывать кирпичные стены сможет даже каменщик-самоучка.

Важно надежно закрепить блоки в собранных конструкциях.

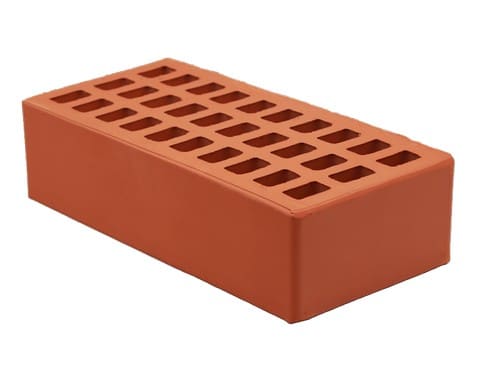

О видах кирпича

Кирпичные блоки делятся на:

1. Пустотелые. Они отличаются хорошей прочностью. С помощью подобных изделий выполняются облицовочные работы. Пустоты внутри них составляют от 13 до 50% от общего веса блока. Подобные кирпичи создаются из легкоплавкой глины. Формируется множество одинарных красных кирпичных блоков. Встречаются случаи использования белых силикатных пустотелых блоков.
2. Полнотелые. Из них возводятся здания. Эти кирпичи прочны и долговечны. Основным недостатком кирпичей является то, что они плохо удерживают тепло.

Пустотелый кирпич обладают рядом позитивных особенностей. Они:

• прекрасно удерживают тепло, поэтому здание, обложенное снаружи таким материалом, хорошо сохраняет тепло даже во время зимних холодов;
• пустотелый кирпич является великолепным звукоизолятором: такие блоки прекрасно справляются с различными климатическими условиями, довольно высокими морозами;
• пустотелый кирпич имеет хороший внешний вид, современный рынок стройматериалов располагает широкой гаммой красивых облицовочных кирпичей, которые различаются цветовыми оттенками и фактурой;
• поскольку вес пустотелого кирпича невелик, то не придется заниматься строительством глубокого и прочного фундамента;
• такие блоки стоят меньше полнотелых, соответственно, строительство из пустотелого кирпича обойдется на 1/3 дешевле;
• поскольку пустотелые кирпичи не очень тяжелые, то их легче транспортировать.

О крепежах для пустотелых кирпичей

Крепеж для пустотелого кирпича необходим в тех случаях, когда сквозь блок протягиваются коммуникационные линии. Применяется множество различных практичных видов креплений. Речь идет о:

1. Крепежах-дюбелях. Они являются самыми распространенными и экономически выгодными сегментами. Дюбель обладает двумя равномерными утолщениями. Благодаря им, изделие обладает нестандартной формой. Наиболее популярный крепеж для пустотелого кирпича называется «бабочкой». В специальные гильзы ввинчиваются особые стопорные шурупы.


2. Крепежах-анкерах. Здесь также имеется пара утолщений. При разработке этого крепежа учитывались все характеристики пустотелых блоков. В основе анкера находится стержень с резьбой. Он имеет длину, достаточную для того, чтобы возводить толстые сооружения. Фиксация обеспечивается пружиной, обеспечивающей качественное крепление.
3. Химических крепежах. Это самый современный и креативный вид крепления для пустотных блоков. Готовое вещество вводится внутрь отверстия. После окончательного застывания анкера сооружение можно считать укрепленным.
4. Если крепежи отсутствуют, то вместо них можно воспользоваться саморезами и гвоздями. Изделия успешно справляются с небольшими нагрузками. Кроме этого встречаются:

• крепежи-заклепки, с их помощью крепится множество стеклянных предметов, с которыми следует обращаться осторожно;
• крепежи-уголки. Ими можно зафиксировать полочки либо иные, не слишком тяжелые подвесные предметы, впрочем, с таким крепежом следует обращаться аккуратно, ибо при сильном сдавливании кирпич может повредиться.

Для проделывания отверстий в корпусе пустотного кирпича рекомендуется пользоваться сверлами.

Преимущества анкера «Фишер»

По мнению специалистов, наиболее современным и комфортным средством фиксации пустотелых кирпичей является анкер «Фишер». Такой вид крепежа применяется во многих областях зодчества. «Фишер» прекрасно справляется с:

• пустотными бетонными блоками;
• пустотелыми кирпичами;
• силикатными блоками;
• брикетами из легкого бетона;
• пустотелыми силикатными изделиями;
• кирпичами с вертикальными пустотами;
• легким бетоном.

Крепеж «Фишер» отличается удобством и практичностью. В частности, он применяется для крепления:

• всевозможных конструкций и предметов из стали;
• ограждений и поручней;
• консолей и различных лестниц;
• желобов для прокладки кабелей;
• станков;
• лестничных пролетов;
• ворот;
• фасадов;
• оконных элементов;
• стеллажей;
• тентов.

Разновидности автономного оборудования

У химических анкеров «Фишер» имеется немало позитивных качеств, заслуживающих внимания:

1. Они хорошо сочетаются с любыми строительными материалами.
2. Принцип действия данной системы крепления достаточно прост и универсален. Посему химические анкеры «Фишер» подойдут для любых строительных проектов.
3. С использованием нераспорной анкеровки существует возможность сократить краевые и осевые расстояния.
4. Подобные крепежи представлены большим количеством модификаций. Они используются во всевозможных приспособлениях.

О нагрузках, с которыми справляются анкеры «Фишер», стоит сказать отдельно. Говоря о кладке из кирпича, можно отметить, что данная разновидность креплений справляется с любыми нагрузками, которые приходятся на сооружения из пустотных кирпичных блоков. Такая же ситуация наблюдается и с газобетонными конструкциями.

В отношении сжатого бетона следует учитывать, с какими резьбовыми шпильками он будет использоваться.

Крепеж «Фишер» представляет собой химическое приспособление, разделенное на пару отдельных камер. Первая емкость заполнена химическим раствором, а вторая ─ отвердителем. Прежде, чем использовать анкер, требуется хорошенько перемешать ингредиенты, а затем выдавливать суспензию внутрь подготовленного углубления.

//www.youtube.com/watch?v=WUfxBegXa6Q

Вместо заключения

Подбирая нужную разновидность крепежа, необходимо четко определиться с тем, какой вес придется крепить на стену. Целесообразно проанализировать данные условия и остановиться на самом удобном, приемлемом и экономически доступном виде крепления.
