Заделка гкл швов: как и чем заделать стыки между гипсокартонными листами под обои

Содержание

как и чем заделать стыки между гипсокартонными листами под обои

Гипсокартон – это популярный податливый материал, который чаще всего используют для выравнивания различных поверхностей. Это могут быть неровные стены, пол или потолок. Монтаж подобных элементов является достаточно простым, однако, по его завершении, как правило, между гипсокартоном остаются непривлекательные швы. Сегодня мы поговорим об особенностях и нюансах заделки стыков между гипсокартонными листами.

Необходимость заделки щелей

Чаще всего для укладки гипсокартонных плит предварительно монтируется надежный и крепкий каркас из металла или дерева. Даже если эта конструкция выполнена идеально и в ней присутствует достаточное число необходимых профилей, швы между ГКЛ все равно будут заметны.

Их размер напрямую зависит от состояния кромок облицовочного материала и возможности изменения размеров гипсокартонных листов в условиях температурных перепадов.

Если не заделывать швы, образовавшиеся между панелями, то поверхность гипсокартонной конструкции может стать неровной или казаться таковой – оба варианта нежелательны. Кроме того, покрытие, в котором присутствуют стыки, бросающиеся в глаза, смотрятся неаккуратно.

Как правило, швы между панелями образуются, если обрешетка является недостаточно жесткой

или в конструкции присутствует не так много профилей. Например, под тяжестью гипсокартонных панелей металлические каркасы могут подвергнуться деформации. Из-за этого края плит начинают неравномерно выдаваться.

Также некрасивые швы между панелями могут образоваться из-за утраты линейных размеров конструкции. Подобные явления чаще всего происходят из-за температурных изменений. Минимальные сдвиги листов в таком случае могут привести к растрескиванию материала. Без заделки швов облицовочный материал быстро придет в негодность, поскольку его края будут подвергаться прямому воздействию внешних факторов – впитывать влагу или пересыхать.

Также следует учитывать, что без отделки стыков на поверхности окрашенного или оклеенного обоями гипсокартона будут проявляться некрасивые пятна. Со временем отделочные материалы и вовсе могут отсоединиться от такого основания.

Чем можно воспользоваться?

Стыки между гипсокартонными плитами можно заделывать разными материалами.

Рассмотрим подробно самые распространенные из них.

Бумажная лента

Этот материал продается в рулонах. Длина ленты чаще всего составляет 50, 76 или 153 м, ширина – 52 мм. Такие материалы производятся из специальной бумаги, отличающейся повышенной прочностью. Она армирована стекловолокном и в продольном, и в поперечном направлениях. Как правило, поверхность бумажной ленты отличается шероховатой фактурой, обеспечивающей более качественное и надежное сцепление со шпаклевкой на гипсе.

На бумажной ленте присутствует особая вдавленная вставка, расположенная в центре. Благодаря этому элементу, пользоваться подобным материалом очень легко и удобно. Кроме того, бумажная лента прекрасно подойдет для того, чтобы заделывать участки в углах конструкции. Подобный материал не подвержен растягиванию и смятию, в отличие от простого малярного скотча.

Конечно, бумажная лента не является идеальным материалом. Ей присущи и свои слабые стороны. К ним можно отнести достаточно трудоемкий процесс установки, особенно если сравнивать его с монтажом обычной серпянки. Такой материал подвержен образованию пузырьков воздуха, если на основе лежит недостаточно плотный слой шпаклевки.

Чтобы избежать таких недочетов, рекомендуется приобретать перфорированную ленту. Под ней гораздо реже образуются пузыри.

Самоклеящаяся серпянка

Чаще всего при заделке швов между гипсокартоном мастера пользуются серпянкой. Она реализуется в рулонах шириной 45 и 50 мм, длиной – 20, 45 и 90 м. Самоклеящаяся серпянка идеально подходит для заделки стыков между гипсокартонными панелями, имеющими утоненную кромку. Кроме того, этот материал можно использовать, чтобы заделать трещины на основе или маленькие отверстия. В настоящее время в магазинах можно повстречать много вариантов качественной и прочной серпянки, которую очень сложно надорвать.

Такая сетка бывает:

  • самоклеящаяся;
  • не самоклеящаяся.

Последний продукт является более доступным по стоимости, но его укладка отличается трудоемкостью.

Используя самоклеящуюся серпянку, необходимо брать в учет одну важную деталь: уже начатый рулон такого материала следует хранить только в полиэтиленовом пакете, чтобы клейкий слой не пересох и не утратил своих свойств.

Шпаклевка

Это еще один важный компонент, необходимый для заделки гипсокартонных швов. Специалисты рекомендуют замазать стыки высококачественной шпатлевкой, которая не дает усадки и не подвергается растрескиванию с течением времени. Кроме того, шпатлевочная смесь должна образовывать гладкую и прочную поверхность на гипсовом основании. Подобным требованиям отвечают фирменные составы, выпускаемые брендом Knauf.

Грунтовка

Такой состав необходим, чтобы защитить материал от плесени и грибка. Кроме того, гипсокартон, покрытый грунтом, не так боится контактов с влагой. Как правило, грунтовка наносится на основу в 2 слоя.

Штукатурка

Штукатурка служит в качестве финишного покрытия, создающего идеально ровную и аккуратную поверхность. Кроме того, штукатурная смесь способна обеспечить гипсокартону дополнительную защиту и высокую адгезию со следующими наносимыми покрытиями.

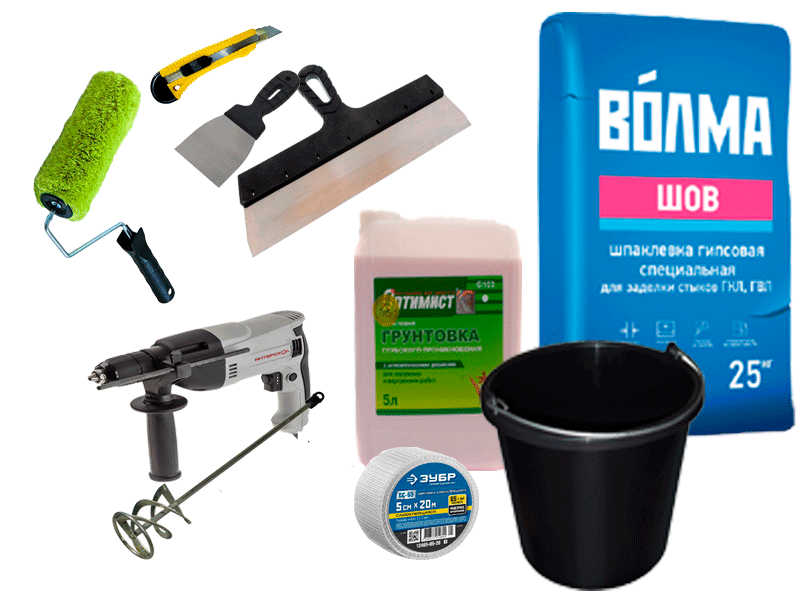

Необходимые инструменты

Прежде чем приступать к заделке швов между гипсокартоном, необходимо подготовить некоторые инструменты и приспособления:

  • Набор шпателей. Специалисты рекомендуют покупать три основных инструмента – широкий, узкий и средний. Широким приспособлением вы будете пользоваться меньше всего, зато с его помощью можно очень легко и быстро разгладить швы.
  • Сокол. Данный инструмент не является обязательным к приобретению, однако, многие мастера пользуются им очень часто. Сокол представляет собой специальное приспособление для работы со шпаклевочной смесью. Он состоит из плоской пластины и рукоятки.
  • Уровень. Специалисты рекомендуют выбирать между лазерным и пузырьковым инструментом.
  • Для шпаклевки стен можно приобрести или взять напрокат специальную машинку.
  • Дрель с насадкой-миксер.
  • Кисть и валик для грунтовочного раствора.
  • Чистый брусок.
  • Наждачная бумага.
  • Специальный строительный нож.

Покупайте только качественные и надежные инструменты известных фирм. Как правило, они имеют высокую цену, зато отличаются надежностью и прочностью, поэтому работать с ними будет гораздо удобнее и эффективнее.

Поэтапное описание процесса

Если вы запаслись всеми необходимыми материалами и инструментами, то можете смело переходить к заделке гипсокартонных швов. Рассмотрим подробно, как производятся данные работы.

Подготовительный этап

Гипсокартон должен быть надежно и крепко закреплен на обрешетке. Очистите поверхность основания от грязи и пыли. Если на стыках имеются заусенцы, то их нужно удалить при помощи строительного ножа.

На гипсокартоне и швах не должно быть выступающих элементов и прочих дефектов. Основу можно протереть обычной тряпкой. Однако если конструкция из ГКЛ простояла какое-то время, то ее нужно качественно очистить.

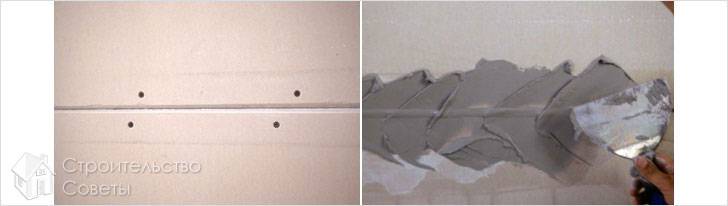

Обязательно проверьте шляпки саморезов.

Многие мастера пренебрегают этим этапом, что в дальнейшем приводит к «спотыканию» шпателя об эти элементы в процессе нанесения раствора. Пройдитесь рукой по местам крепежа. Если на каком-то участке саморез выдается над поверхностью, вы это обязательно заметите. В таких случаях шляпку нужно аккуратно утопить в материале, используя отвертку или шуруповерт.

Заводские кромки листов не нужно подвергать дополнительной обработке. Однако если на ваших материалах имеются стыки прямых торцевых сторон или разрезанных деталей, то их нужно немного подрезать. В месте соединения следует сделать фаску под углом в 45 градусо Парв.аметр ее ширины и глубины должен составлять 5 мм. Резку необходимо проводить при помощи строительного ножика.

Перед непосредственной заделкой швов нужно нанести на гипсокартонную поверхность грунтовочный слой. Если вы купили концентрат, то его следует развести водой в определенных пропорциях, указанных на упаковке. Если же вы запаслись готовой смесью, то ее нужно хорошенько перемешать, а затем нанести на гипсокартон. На данном этапе следует учитывать, что на листах хорошо заметны обработанные плоскости, поэтому весь процесс нужно держать под строгим контролем.

Швы необходимо грунтовать на 15 см по обе стороны от места стыковки.

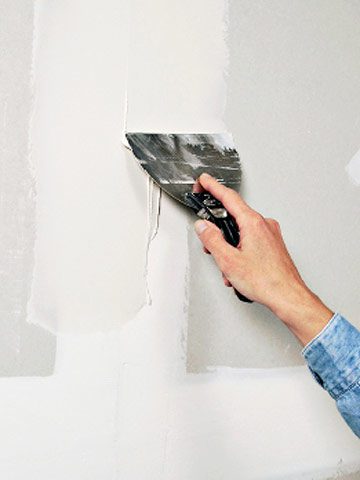

Заделка швов

К заделке швов можно переходить только после правильной подготовки основы.

  • Стыки следует зашпаклевать с лентой. Раньше технология была немного другой – сначала наносился состав, а потом в него утапливали серпянку. Сегодня все иначе – ленты имеют клейкие покрытия, поэтому их можно аккуратно приклеить к основе. Когда стык между плитами будет заклеен серпянкой, лишний материал нужно удалить при помощи ножа.
  • Прежде чем приступать к шпаклевке стыков, нужно подготовить смесь. Для этого следует взять чистую емкость и налить в нее необходимое количество воды. Затем надо засыпать в нее шпаклевочный состав. Требуемые пропорции, как правило, указываются на фирменной упаковке.
  • Потом компоненты тщательно перемешиваются до получения однородной массы. Для этого рекомендуется использовать дрель с насадкой-миксер. С таким инструментом смесь получится более качественной.
  • Далее нужно взять небольшое количество шпаклевки, положить ее на широкий шпатель узким инструментом. Сначала нужно заполнить швы между листами ГКЛ. Двигайтесь поперек стыка, замазывая углубление, вдавливая в него раствор шпатлевки.
  • Теперь нужно выровнять смесь вдоль стыков таким образом, чтобы углубление шва было заполнено до конца. Для этого нужен шпатель в 200 мм. Что же касается прямых стыков с вырезанной фаской, то для их выравнивания нужно наносить раствор широкими полосами по 150 мм в каждом направлении.
  • Для укрепления углов конструкции рекомендуется наклеивать сетку-серпянку шириной 100 мм. Она защитит материалы от растрескивания. Подобные участки лучше отделывать специальным угловым шпателем. Этот инструмент производится как для внешних, так и для внутренних углов.
  • После высыхания основания его поверхность необходимо выровнять шлифовальным бруском, наждачной бумагой или специальной абразивной сеткой. Если после шлифовки покрытия вы обнаружили на нем какие-либо изъяны, то их нужно заделать и выровнять повторно.

Таким образом вы своими руками подготовите основу под обои или покраску.

Полезные советы

  • Используя самоклеящуюся серпянку, нельзя терять время зря, чтобы не испортить работу. Постепенно откручивайте ленту, прижимая ее к местам соединения гипсокартона или проему, находящемуся между полом и панелью.
  • Специалисты рекомендуют использовать гипсовую штукатурку для таких работ. Такие растворы хороши тем, что позволяют стенам «дышать».
  • Для грунтования гипсокартона лучше использовать акриловый состав, поскольку в фасадных растворах присутствует много вредных веществ.
  • Приклеивая сетку, старайтесь перекрывать крепежные элементы на гипсовой стене.
  • При подготовке шпатлевочной смеси рекомендуется замешивать не более 5 литров за один заход, поскольку она начинает высыхать в ближайшие 30 минут. Из-за этого вам придется просто выбросить затвердевшую шпаклевку, если вы не успеете ее истратить.
  • Если вы используете гипсовую шпаклевку, то вам следует помнить, что она несовместима с такими материалами, как ДСП, керамика или камень.
  • Не рекомендуется для заделки швов использовать масляно-клеевую шпаклевочную смесь, она дает слишком большую усадку.
  • Чтобы все работы были проведены успешно, в окружающем пространстве должна сохраняться температура не ниже 10 градусов. Влажность должна быть в пределах нормы. Защитите помещение от сквозняков.
  • Используйте для работы только высококачественные и фирменные материалы. В противном случае гипсокартонная конструкция прослужит недолго.
  • Для работ нужно воспользоваться чистыми тарой и инструментами, иначе качество шпатлевки может снизиться в разы.
  • Если вы заметили, что возле швов на окрашенном гипсокартоне появились пятна или от основы отходят обои, это означает, что заделка стыков была произведена неправильно и некачественно.

Мастер-класс по заделке швов гипсокартона смотрите далее.
