Узо до или после автомата. Где ставить узо перед автоматом или после

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А)

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

Понравилась статья — сохрани на стену!

Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — сохрани на стену!

Как правильно установить УЗО — до или после автомата

К написанию этой статьи меня подтолкнул вопрос, заданный мне сотый раз за последнее время.  Признаюсь честно, что устаешь постоянно отвечать одно и тоже. Суть вопроса заключается в правильной последовательности подключения УЗО и автоматических выключателей. Как правильно установить УЗО — до или после автомата?

Когда я рисую схемы на заказ, то получаю замечания, что я неправильно разместил УЗО и нужно его поменять местами с автоматом, так как УЗО может сгореть от тока короткого замыкания в цепи. Также подобные замечания были в комментариях на этом сайте. Мне приходится тратить время и писать одинаковые ответы на подобные замечания.

Поэтому я решил написать ответ на это вопрос в виде статьи и в будущем буду просто давать ссылку на этот материал в качестве ответа. Здесь написаны мои личные размышления, основанные на личном опыте и на полученных знаниях.

Как правильно установить УЗО — до или после автомата

Давайте рассмотрим разные варианты подключения УЗО к автоматическим выключателям.

1. Одно УЗО защищает несколько групповых линий, т.е. оно стоит на первом месте и после него установлено несколько автоматических выключателей. Эта схема представлена ниже. Она очень проста и популярна в бюджетных распределительных щитках.

Давайте теперь смоделируем аварийную ситуацию. Допустим в одной групповой линии произошло короткое замыкание. На схеме ниже показано направление движения тока короткого замыкания красной линией со стрелками.

В данной схеме путь тока будет следующим: УЗО — групповой автомат — кабель до розетки — сама розетка.

Многие считают, что в этой ситуации должно сгореть УЗО от тока КЗ, так как автомат стоит после УЗО и просто не может его защитить от действия огромного тока. На самом деле при такой последовательности подключения с УЗО ничего плохого не произойдет. Почему это так читайте ниже.

Вот наглядный пример щита, где стоят на первом месте несколько УЗО, а групповые автоматические выключатели идут после них.

2. Групповую линию защищают один автомат и одно УЗО.

В представленной ниже схеме уже автомат стоит на первом месте, а УЗО на втором.

Вот наглядное фото данного варианта. Тут на верхней дин-рейке стоят групповые автоматы, а ниже идет ряд УЗО, которые к ним подключены. Каждое УЗО подключено к своему автомату.

Представим аварийную ситуацию с коротким замыканием в розетке. Путь тока КЗ в такой схеме будет следующим: автомат — УЗО — кабель — розетка. Смотрите на схеме ниже на красную линию со стрелками.

По мнению многих людей в такой ситуации автомат должен сработать от короткого замыкания, тем самым исключить прохождение разрушающего тока через УЗО. А я тут нарисовал, что ток добрался до розетки. Получается не стыковка и либо я неправильно нарисовал, либо ток действительно доходит до розетки и тоже протекает через УЗО.

Давайте разбираться кто прав, а кто виноват. С какой скоростью распространяется ток по проводам? Вспоминаем физику и узнаем, что скорость распространения электромагнитного поля примерно равна скорости света — 300000 км/с. Теперь посмотрим за какое время срабатывает автоматический выключатель при возникновении тока короткого замыкания. Он срабатывает за 0,02 секунды. Делаем небольшой расчет и получаем, что за 0,02 секунды ток успеет преодолеть 6000 км. А ваша подстанция как далеко находится от вашей розетки?

Из вышесказанного делаем вывод, что ток короткого замыкания успевает пробежать по всей цепочке автомат — УЗО — кабель — розетка. Просто автомат физически не успеет сработать мгновенно при появлении тока КЗ и остановить его на себе.

Также о том, что ток КЗ доходит до розетки свидетельствует оплавленная отвертка, которой замкнули провода в розетке и подгоревшие контакты самой розетки. Чтобы оплавилась отвертка и подгорели контакты у розетки нужно чтобы на них что-то воздействовало, так как они сами по себе не могут выйти из строя. Как раз ток КЗ это и делает с ними.

Тогда почему же УЗО не выходит из строя если через него протекает ток короткого замыкания? Оно не выходит из стоя потому же почему не выходят из строя и кабели идущие к розетке, счетчик электроэнергии и другие элементы цепи, встречающиеся на пути тока короткого замыкания. Какая опасность от тока КЗ? Это появление высокой температуры, от которой начинает плавиться изоляция кабелей и корпуса защитных устройств. Этот процесс инерционный и на оплавление и сгорание всей цепи нужно какое-то время, которого автомат не дает. Две сотые секунды не хватает, чтобы успела изоляция плавиться на кабелях и чтобы сгорело УЗО.

Поэтому делаем вывод, что УЗО все равно, где ему стоять — до автомата или после. Оно себя будет чувствовать хорошо в обоих случаях.

Тогда почему в одной схеме автомат стоит перед УЗО, а в другой после? В чем разница?

Ниже представлена схема, когда одну линию защищает один автомат и одно УЗО. На схеме слева автоматический выключатель стоит перед УЗО, а на схеме справа стоит после УЗО.

В паре УЗО + автомат всегда ставится автомат на первом месте из-за удобства монтажа и в простом подключении кабеля от нагрузки. Посмотрите сами. Если автомат стоит на первом месте (схема слева), то от него идет «фаза» перемычкой на УЗО, «ноль» подается сразу на УЗО. В этом случае кабель отходящий на розетки подключается только к УЗО и к шине PE. В схеме справа (автомат стоит после УЗО) отходящий кабель на розетки нужно уже подключать к разным защитным устройствам — «фазу» к автомату, а «ноль» к УЗО. Это не удобно и простой обыватель может запутаться с подключением одного кабеля. Я считаю, что задача сборщика щита заключается в грамотной сборке схемы, которая будет наиболее понятна для пользователя.

Поэтому если стоит пара один автомат и одно УЗО, то автомат лучше размещать на первом месте. Конечно если вы хотите запутаться, то выбирайте схему справа )))

Теперь давайте посмотрим почему если к одному УЗО нужно подключить несколько автоматов, то автоматы ставятся всегда после УЗО. Эта схема была представлена выше в первом варианте подключения. Что у нас получиться если автоматы поставить до УЗО? Смотрите схему ниже. Так получается совсем не правильная и не рабочая схема. Поэтому запомните, что несколько автоматов ставить перед УЗО нельзя.

Вроде разобрались с вопросом, что сначала УЗО или автомат )))

Теперь давайте заодно посмотрим как правильно выбрать номинал УЗО, чтобы оно не сгорело от перегрузки. На любом УЗО указывается его номинал, т.е. максимальный длительный ток, который может протекать через УЗО не причиняя ему вреда. Также контакты УЗО могут безболезненно коммутировать этот ток, т.е. обесточивать линию при возникновении в ней утечки. допускать чтобы через контакты УЗО протекал ток больший, чем его номинал нельзя, так как начнут греться его контакты, плавиться корпус и т.д.

Поэтому УЗО нужно защищать автоматическим выключателем, который сработает от перегрузки прежде чем начнет выходить из строя УЗО. Для того чтобы защитить УЗО от перегрузки нужно выбирать номинал автомата равным или на одну ступень выше номинала защищающего его автомата. Например, если автомат стоит на 16А, то УЗО нужно выбрать 25А. Больше можно, а меньше нельзя. Этот запас по току УЗО нужен для того, чтобы исключить протекание через него повышенного тока прежде чем автомат сработает от перегрузки. Мы уже знаем про токи не отключения автоматических выключателей, из которых следует, что автомат сработает от перегрузки, когда ток превысит его номинал на 13%. То есть автомат на 16А сработает от тока 18А. И это повышенный ток будет протекать через УЗО. Если УЗО будет также номиналом 16А, то есть вероятность что его контакты будут немного перегреваться. Эту ситуацию стоит вообще исключить. Это что касается пары один автомат + одно УЗО.

Как выбрать номинал УЗО если к нему подключено несколько автоматов? Да очень просто! Нужно посчитать максимально возможный ток, который может протекать через УЗО. Если к одному УЗО подключены три автомата, например, номиналами 16А+16А+6А=38А, то сумма их номиналов составит 38А. В этом случае УЗО нужно выбирать с номиналом большим, чем получилось в расчете. Если вы к одному УЗО подключили, например пять автоматов с суммой номиналов 16А+16А+16А+16А+10А=74А, то это не означает что вам нужно брать очень мощное УЗО. В этом случае УЗО будет защищать вводной автоматический выключатель. Если номинал вводного автомата меньше полученного расчета, то он не даст току достигнуть величины 74А. Например, при 3-х фазном вводе с вводным 3-х полюсным автоматом 25А, групповое однофазное УЗО можно смело выбирать номиналом 32А-40А.

Для примера посмотрите схему ниже. Так как номинал вводного автомата 32А, то мы смело можем ставить УЗО с номиналом 40А. Это не зависимо от того что к УЗО подключено три автомата суммой номиналов 16А+16А+16А=48А. вводной автомат не даст току достигнуть величины 48А и поэтому УЗО на 40А будет в этой схеме надежно защищено.

Это все что я хотел написать про выбор номинала УЗО и про последовательность подключения УЗО до автомата или после.

Если вы не согласны с моим объяснением и считаете что я ошибаюсь, то напишите это в комментариях. Знать правильный ответ на поставленный вопрос в этой статье будет полезным как мне так и вам.

Также, если вы, после прочтения данной статьи, все еще затрудняетесь с решением вопроса разработки схемы своего электрощита, то пишите мне. Я с большим удовольствием разработаю вам схему, а при вашем желании еще и соберу электрощит. При заказе сборки разработку схемы делаю бесплатно. Посмотреть мои работы по сборке электрощитов на заказ можете в разделе — «Мои работы». Спасибо!

порядок установки, нормы и правила по ПУЭ

Содержание статьи:

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

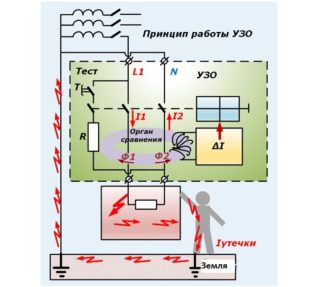

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

1. Устройство защитного выключения.
2. Дифавтомат.
3. Провод питания.
4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

• выключатель – двухполюсный или фидерный;
• счетчик;
• УЗО;
• автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

• 3 трехфазный дифавтомата;
• трехфазное УЗО;
• 2 однофазных УЗО;
• 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

• Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
• УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Выбор и схемы подключения УЗО в однофазной сети

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам про различные варианты схем подключения УЗО (устройство защитного отключения) в однофазной сети, а также про выбор его номинального тока и дифференциального тока (тока утечки) в зависимости от схемы подключения.

Для более наглядного понимания материала, необходимо рассмотреть конкретные варианты, начиная с самых простых и стандартных схем и, заканчивая, частными случаями.

1. Вводное УЗО

Предположим, что у нас в квартире установлен вводной автоматический выключатель с номинальным током 40 (А) и мы хотим защитить всех потребителей квартиры одним общим УЗО. Оно же будет считаться и называться вводным УЗО.

И это правильно! Закрывать глаза на электробезопасность в своем доме, а также на требования ПУЭ (п.7.1.71), я считаю не правильным и даже опасным.

Кстати, прошу обратить внимание на электрический щит. Это очередная новинка от компании IEK — металлический распределительный щит ЩРн серии PRO. Про преимущества и выявленные недостатки данного щита я расскажу Вам в самое ближайшее время. Если не хотите пропустить новые выпуски статей, то подписывайтесь на рассылку сайта.

Поскольку разговор зашел о щитах, то напомню Вам, что не так давно я уже делал подробный обзор пластикового щита серии PRIME от IEK, который меня достаточно впечатлил.

Перейдем непосредственно к теме статьи.

Схема представленного выше щита достаточно простая. Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N).

Вводное УЗО необходимо подключить сразу же после вводного автомата, а уже после него подключить групповые автоматы на отходящие линии (розетки, освещение, теплый пол и прочее электрооборудование). Выглядеть это будет следующим образом.

Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автоматического выключателя, а с нижней клеммы — на верхнюю клемму (1) вводного УЗО. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью гребенчатой шины. С клеммы (4) счетчика электрической энергии ноль уходит на верхнюю клемму (N) УЗО, а с нижней клеммы (N) УЗО — на общую нулевую шину (N).

Внимание! Рекомендую ознакомиться со статьей про распространенные ошибки, возникающие при подключении УЗО и дифавтоматов.

Как выбрать номинальный ток УЗО?!

Номинальный ток вводного УЗО должен быть на одну ступень выше, чем номинальный ток вводного автоматического выключателя, т.е. нам необходимо установить УЗО с номинальным током не менее 50 (А) и током утечки 30 (мА). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76).

Стандартный существующий ряд номинальных токов УЗО: 16, 25, 32, 40, 50, 63, 80, 100 (А).

Номинальный ток УЗО отображается на лицевой стороне его корпуса.

Зачем нам необходимо защищать УЗО от перегруза? И откуда может возникнуть этот самый перегруз?

Да все, элементарно! В щите установлен вводной автоматический выключатель с номинальным током 40 (А), что соответствует выделенной мощности 8,8 (кВт). В любое время Вы можете включить в сеть приборы с суммарной мощностью, превышающую 8,8 (кВт). Возьмем для примера, что потребляемая мощность у Вас составила около 10 (кВт), что равносильно току 45,4 (А).

При таком токе, согласно время-токовой характеристики (ВТХ) срабатывания теплового расцепителя, наш вводной автомат не отключится в течение целого часа.

Получается, что все это время через УЗО будет проходить ток величиной 45,4 (А), превышающий его номинальный ток, что может привести к нагреву его токоведущих частей, оплавлению корпуса и в конечном счете выходу его из строя.

Чтобы избежать подобной ситуации, я Вам всегда советую устанавливать УЗО с номинальным током на одну ступень больше, чем номинальный ток автомата. Но как показывает практика, токоведущие части УЗО выполнены с некоторым запасом по перегрузочной способности, но тем не менее я бы не рисковал и соблюдал данное требование!

Почему УЗО должно быть с током утечки именно на 30 (мА)?

Сначала приведу стандартный существующий ряд номинальных дифференциальных токов (токов утечки) УЗО: 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).

Иногда эти значения могут отображаться не в миллиамперах, а в амперах, тогда стандартный ряд будет выглядеть следующим образом: 0,01 (А), 0,03 (А), 0,1 (А), 0,3 (А) и 0,5 (А).

Номинальный дифференциальный ток (ток утечки) УЗО отображается также на лицевой стороне его корпуса.

Итак, если у Вас вводной автоматический выключатель имеет номинальный ток до 40 (А) включительно, то вводное УЗО можно устанавливать с током утечки 30 (мА). Если же номинал вводного автомата больше 50 (А), то скорее всего УЗО придется устанавливать с током утечки 100 (мА).

Дело в том, что все зависит от общей фоновой (естественной) утечки в линиях электропроводки. Поэтому считается что, чем больше ток нагрузки, тем больше фоновая утечка, поэтому, чтобы избежать ложных срабатываний УЗО, приходится завышать его ток утечки с 30 (мА) до 100 (мА).

Согласно ПУЭ (п.7.1.83), существует норма по суммарной фоновой утечке в нормальном режиме, которая должна быть не больше 1/3 номинального тока утечки УЗО. Вот например, ток утечки УЗО составляет 30 (мА), а значит фоновая утечка в этой линии должна быть не больше 10 (мА).

Фоновую утечку можно измерить, правда для этого необходимы специальные приборы. Вот например, в нашей электротехнической лаборатории имеется прибор MRP-200

Также фоновую утечку можно приблизительно рассчитать. Условно принято, что ток утечки величиной 0,4 (мА) приходится на 1 (А) нагрузки или же ток утечки 10 (мкА) приходится на 1 метр длины фазного проводника.

Чтобы Вам не вникать в подробности определения фонового тока, я специально для Вас составил таблицу с рекомендуемыми уставками дифференциального тока (тока утечки) в зависимости от тока нагрузки.

Как видно по таблице, при номинальном токе нагрузки 40 (А) рекомендуется устанавливать УЗО с током утечки 30 (мА). В скобках указано значение 100 (мА), но это больше относится при эксплуатации старых электропроводок.

Если у Вас электропроводка не старая (не высохшая и не ветхая) и выполнена качественными кабелями и проводами, то даже при относительно больших токах нагрузки фоновая утечка будет незначительной (минимальной). Поэтому при номинальном токе вводного автомата даже 50 (А) и 63 (А) можно смело устанавливать вводное УЗО с током утечки 30 (мА).

Кстати, согласно ПУЭ (п.7.1.79, п.7.1.83 и п.7.1.85), требуется устанавливать на отходящие линии УЗО с током утечки 30 (мА). Если же защита всей электропроводки выполняется одним вводным УЗО, то ток утечки у него должен быть не более 30 (мА), естественно, что при выполнении условий по суммарной фоновой утечке.

Да, забыл уточнить, что я рассматриваю установку и подключение УЗО с целью защиты человека от поражения электрическим током и защиты линий от появления утечек в следствии старения и ухудшения изоляции, и прочих на нее воздействий.

2. УЗО на одну отходящую линию

Рассмотрим вариант, когда нам нужно с помощью УЗО защитить не все линии, а только одну отходящую (групповую). Для этого нам необходимо в этой линии установить УЗО. Предположим, что это будет линия освещения балкона или лоджии, защищенная автоматическим выключателем с номинальным током 10 (А).

Согласно вышеприведенным требованиям ПУЭ по защите УЗО от перегруза, нам необходимо после автомата 10 (А) установить УЗО с номинальным током 16 (А) или 25 (А) и током утечки 30 (мА). Ничего страшного не будет, если Вы здесь установите УЗО с номинальным током 40 (А) или 50 (А), как в моем примере.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. Затем с нижней клеммы автоматического выключателя отходящей линии, защищенной с помощью УЗО (в моем примере это линия освещения лоджии), фаза уходит на верхнюю клемму (1) УЗО.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО. К нижним клеммам (2) и (N) УЗО будет подключаться кабель отходящей линии освещения лоджии. Остальные линии, не защищенные УЗО, будут подключаться к соответствующим автоматам и общей нулевой шине (N).

Если же подобным образом защищать каждую отходящую линию с помощью УЗО, то при их большом количестве выйдет достаточно дорогим удовольствием в финансовом плане, поэтому существует еще один вариант, который рассмотрим ниже.

3. Групповое УЗО на несколько отходящих линий

Рассмотрим экономный вариант при защите с помощью одного УЗО нескольких отходящих линий.

Схема остается той же: вводной автомат и 5 отходящих автоматов. Мне необходимо защитить несколько отходящих линий с помощью одного УЗО. Для примера, разделю отходящие линии на 2 группы: два автомата в одной группе и три автомата в другой.

Отходящие линии первой группы у нас не будут защищены УЗО, а вот отходящие линии второй группы будут защищены с помощью одного общего (группового) УЗО.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата. С нижней клеммы вводного автомата уходит два проводника. Один — на верхнюю клемму одного из автоматов 1-ой группы, соединенных между собой гребенкой. Второй проводник уходит на верхнюю клемму (1) общего (группового) УЗО, которое защищает 2-ую группу автоматов. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата 2-ой группы, соединенных между собой также с помощью гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО.

Фазные проводники отходящих кабелей 1-ой группы будут подключаться непосредственно к автоматам 1-ой группы, а нули — к общей нулевой шине (N).

Фазные проводники отходящих кабелей 2-ой группы будут подключаться непосредственно к автоматам 2-ой группы, а нули — к нижней клемме (N) УЗО. Больше двух проводников подключать к одному зажиму запрещено, поэтому в таких случаях в щите устанавливают вторую нулевую шину (N1), которая соединяется с нижней клеммой (N) УЗО, а затем к этой самой шине (N1) и подключаются нули отходящих кабелей 2-ой группы.

Как выбрать номинальный ток УЗО в таком случае?!

Многие электрики начинают рассчитывать суммарный номинальный ток отходящих автоматов. Предположим, что отходящие автоматы имеют следующие номинальные токи: 6+10+10+16 = 42 (А). Таким образом, необходимо установить УЗО с номинальным током более 42 (А) и дополнительно учесть небольшой запас в случае перегруза. Для этого вполне подойдет УЗО с номинальным током 50 (А).

А если суммарный номинальный ток отходящих линий будет еще больше?! Например, 10+10+10+16+16+16+25+16=119 (А). Что делать в этом случае?! Устанавливать УЗО на 140-150 (А), которых даже нет в природе?!

На самом деле, не нужно заморачиваться и рассчитывать суммы номинальных токов отходящих автоматов, т.к. их может быть от нескольких штук до нескольких десятков. Все гораздо проще! Номинальный ток УЗО выбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень больше, чем номинал вводного автомата. Все получается логично и правильно. Ведь в любом случае ток через УЗО не будет превышать ток, проходящий через вводной автомат и групповое УЗО будет защищено от перегруза.

Для нашего примера суммарный номинальный ток оставляет: 16+25+32 = 73 (А), что нам как бы предполагает установить здесь УЗО с номинальным током 80 (А) или вовсе 100 (А). Но это не совсем правильно, т.к. нам достаточно установить УЗО с номинальным током 50 (А), который будет на одну ступень выше, чем номинальный ток 40 (А) вводного автоматического выключателя.

В настоящее время это наиболее распространенный способ подключения УЗО, т.к. он более экономный, но в то же время в полном объеме соответствует требованиям ПУЭ и электробезопасности.

В данное время я как раз таки занимаюсь сборкой квартирного щита, в котором имеется 30 отходящих линий (с учетом резерва). По аналогии с описанным выше способом, каждые 10 отходящих линий будут защищены отдельным УЗО.

Вводной автомат в этом примере имеет номинал 32 (А), поэтому все УЗО имеют номинальный ток 40 (А), 30 (мА) независимо от суммы номинальных токов автоматов на защищаемых отходящих линиях.

О сборке этого щита я еще напишу отдельную подробную статью, так что кому интересно, то подписывайтесь на рассылку сайта.

Я рассказал Вам про самые основные схемы подключения УЗО в однофазной сети, а также про выбор УЗО по номинальному току и току утечки для каждого конкретного случая. На частных случаях подключения УЗО, а также на каких-то не стандартных решениях я останавливаться не стал, если вдруг возникнут вопросы, то смело задавайте их в комментариях под статьей.

Видео по материалам статьи:

Про принцип подключения УЗО в трехфазной сети почитайте в следующих моих статьях:

Если Вы не хотите заморачиваться вопросами куда и каким номиналом установить УЗО (устройство защитного отключения), то Вы всегда можете вместо пары «автомат+УЗО» применить дифференциальные автоматы с соответствующими параметрами. Читайте статью про преимущества и недостатки применения в схемах дифавтоматов. Надеюсь, что она прояснит Вам некоторые моменты.

P.S. На этом, пожалуй, все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Cхема подключения УЗО, как монтировать УЗО в электрическом щитке

Устройства защитного отключения (УЗО) — это электрические аппараты токовой защиты, реагирующие на токи утечки (дифференциальные токи). Под утечкой понимают аварийные токи, протекающие между сетевыми проводниками и «землей». В зависимости от величины дифференциального тока схема с УЗО может предотвращать поражение человека электричеством или предупреждать возникновение пожара из-за неисправностей в электропроводке.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

• схема подключения УЗО с индивидуальной защитой;
• схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Ошибки в подключении УЗО

Начинающие электрики и домашние мастера часто не знают, как правильно подключить УЗО и автоматы. При подключении защитных аппаратов дифференциального тока необходимо неукоснительно выполнять следующие правила:

• устройства защитного отключения должны включаться последовательно с автоматическими выключателями;
• защищаемое электрооборудование должно быть заземлено.

Несмотря на простоту правил, часто встречаются повторяющиеся ошибки. Многие мастера считают, что отключающие устройства должны срабатывать при прикосновении человека к частям электрооборудования, оказавшимся под напряжением в результате нарушения изоляции. Это ошибочное мнение. Защита должна сработать не при прикосновении человека, а в момент нарушения изоляции. Поэтому совместно с УЗО применяется защитное заземление.

Вторая распространенная и опасная ошибка — это применение «зануления». В этом случае нулевой проводник присоединяют к корпусу защищаемого электрооборудования. Такая схема опасна тем, что при обрыве нулевого провода существует вероятность появления фазы на защищаемом оборудовании.

Еще одной частой ошибкой является соединение нулевых проводников, питающихся от разных защитных устройств. Такое соединение обязательно приводит к появлению токов утечки и срабатыванию аппаратов защиты.

Установка УЗО

Решение вопроса, как подключить УЗО или автомат, редко вызывает затруднения. Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку. Для крепления на рейку их снабжают удобными защелками. Для подключения проводников в них применяют винтовые клеммы или пружинные зажимы, позволяющие производить безотверточный монтаж.

Производители предлагают распределительные щиты под DIN-рейку внутренней и наружной установки. Такие устройства имеют эстетичный внешний вид и позволяют быстро выполнить монтаж в городской квартире и в индивидуальном частном доме.

«Что такое УЗО в электрике и как его правильно подключить?» – Яндекс.Знатоки

УЗО нужно для того ,что бы обезопасить вас от утечек электричества -но в тоже время устройства защитного отключения не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка.

Если утечки тока нет — все в порядке. Почему тогда считается, что УЗО значительно повышает безопасность? Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Для дополнительной безопасности еще лучше использовать УЗИП

• Тип 1 – выдерживает прямой разряд молнии. Такие УЗИП устанавливаются в вводно-распределительных устройствах зданий и сооружений.
• Тип 2 – служит вторым уровнем молниезащиты и оберегает электрические сети от перенапряжений коммутационного характера. Место их установки – распределительные щиты.
• Тип 3 – предназначен для защиты оборудования и бытовой техники от перенапряжений и высокоимпульсных помех в квартирах и частных домах. Такие УЗИП устанавливаются перед потребителями электроэнергии.

Также хорошим аналогом УЗО может служить

Дифф автомат (диффавтомат, дифавтомат, он же дифференциальный автомат или автоматический выключатель дифференциального тока, устройство дифференциального тока) – это модульное устройство, которое в одном корпусе функционально сочетает в себе возможности двух изделий: устройства защитного отключения (УЗО) и автоматического выключателя.
Дифференциальный автомат предназначен:
— для защиты людей от поражения электрическим током:

• при повреждении изоляции токоведущих частей электрооборудования
• при некачественном соединении проводов
• при случайном прикосновении к неизолированным токоведущим частям электрооборудования
