Как избавиться от дефектов работы инфракрасного и кабельного теплого пола

Когда электрический теплый пол устанавливался профессионалами, то почти никогда не возникает проблем с его работоспособностью. Большое количество проблем и недостатков проявляется при самостоятельной укладке нагревательного кабеля или других компонентов системы теплого пола. В этом случае приходиться производить ремонт терморегулятора пола или других основных компонентов, в том числе и низкое напряжение.

Оборудование для ремонта

Чтобы ремонт теплого пола был произведен качественно и без лишней траты времени, следует приобрести необходимый инструмент, в перечень которого входит:

• Классический набор электрика: щипцы, позволяющие снимать изоляцию, тестеры, в том числе и тестер скрытой проводки (для проверки работы нагревательного кабеля), плоскогубцы.



• Перфоратор. Необходим в случае наличия бетонной стяжки и требования ее демонтажа. Он также позволяет освободить необходимые участки проводов. В процессе выполнения ремонта придется запастись специальной насадкой, напоминающей лопатку.
• Фен строительный. Необходим для нагрева термоусадочной муфты, применяемой для изоляции места разрыва. Малый эффект имеют спички вместе с зажигалками.
• Соединительные гильзы обжимаются при помощи пресс-клещей. Некоторые будут пытаться использовать подручные средства для этого, но только будет потрачено время. Вместо покупки можно взять клещи в аренду на определенное время.

Эти все предметы позволят качественно произвести ремонт. По окончании работ не надо будет волноваться за то, что теплый пол вообще перестанет передавать тепло внутрь помещения от основания пола, возникнет короткое замыкание или вообще возгорание на отдельном участке.

Причины неисправностей

Чтобы по максимуму избежать проблем в процессе эксплуатации теплого пола, следует произвести его качественный монтаж по всем правилам и требованиям. От производителей можно получить готовые схемы, по которым и производиться укладка всех компонентов.

Но даже в таком случае могут появиться ситуации, когда эффективность обогрева снижена или отопление в помещении вообще отсутствует. Тогда приходиться искать причину, по которой и произошла поломка. Чаще всего это может быть:

1. Нет электропитания, которое должно подаваться на систему теплого пола.
2. Нагревательные элементы имеют какие-либо повреждения. Они могут возникнуть даже в случае настила выбранного напольного покрытия или заливки бетонной стяжки.
3. Неисправны элементы управления или установлены не по правилам. Могут быть случаи, когда отопление от теплого пола вообще не отключается, а постоянно функционирует.

Именно специальные инструменты и позволят найти истинную причину поломки. При этом тратиться большое количество сил и времени. Так что лучше всего соблюдать технологию и внимательно следить за выполнением каждого из этапов монтажа электрического теплого пола в помещении.

Нахождение обрыва кабеля

Во избежание демонтажа всей бетонной стяжки следует определить то место, где имеется повреждение нагревательного кабеля теплого пола. В этом есть своя сложность. Даже профессионалы не всегда могут справиться с такой не легкой задачей. Здесь следует руководствоваться определенными рекомендациями и советами, которые позволят справиться с проблемой.

Для поиска обрыва можно выполнить следующие действия:

• Повреждение нагревательного кабеля в процессе сверления основания пола. Это связано в основном не только с настилом напольного покрытия, но и дальнейшими работами – установка мебели, доводчиков дверей, дверных упоров. Чтобы в кабель не попасть, рассматривается и изучается схема укладки. При сверлении в таком случае уже нельзя будет попасть в нагревательные элементы. Если работа теплого пола была нарушена после указанных действий, то истинную причину следует искать именно здесь.
• Проверка показателей сопротивления электрокабеля теплого пола при помощи специального тестера. На разрыв кабеля (механическое повреждение) укажет отклонение от допустимой нормы даже на 5 процентов. Но будет проблематично найти истинное место разрыва кабеля.

Найти истинный участок повреждения кабеля помогут тестеры напряжения, аудио-детекторы или высоковольтный генератор. Главное уметь с ними работать и достигать положительного результата.

Проверка термодатчика

Система теплого пола не всегда передает необходимый уровень температуры основанию пола. Но на регуляторе указана совершенно иная температура. Основной причиной тут можно назвать слабый контакт всех проводов системы. В определенных ситуациях просто они плохо завинчены. Для устранения неисправности достаточно будет их подтянуть до необходимого уровня.

Проверить следует и сам термодатчик. Достаточно проверить все остальные компоненты теплого пола, чтобы убедиться в его неисправности. Устранение причины – полная замена механизма. Его стоимость незначительная, а проведение ремонта – более затратное.

Если термодатчик будет установлен не по правилам, то будет производиться раннее его срабатывание и отключение питания на более низких температурах. Ложное срабатывание в основном производит при очень близком расположении его к нагревательному кабелю. Разность температур может составлять до 2-3 градусов.

Чтобы проверить термодатчик на работоспособность, достаточно его прозвонить мультиметром. Сопротивление должно полностью соответствовать паспортным данным. Очень просто будет достать датчик из бетонной стяжки, если он установлен по правилам и дополнительно помещен в гофру. Дополнительно можно установить воздушный датчик температуры, если первоначальный проблематично вытянуть из-под пола. Воздушный датчик будет работать согласно температурным показателям не под полом, а воздуха в помещении.

Установить можно терморегулятор с таймером. Система будет включаться или выключаться по установленным временным границам. Существует и инфракрасный датчик. В общем, выбор будет за исполнителем, так как вариантов существует огромное количество. К тому же не всегда ремонт терморегулятора пола может отнять меньшее количество средств, чем стоимость самого оборудования.

Ремонт греющего кабеля

С греющим кабелем все обстоит несколько иначе и сложнее в плане проведения ремонта и обнаружения неисправности. Для самостоятельного выполнения следует провести следующие действия:

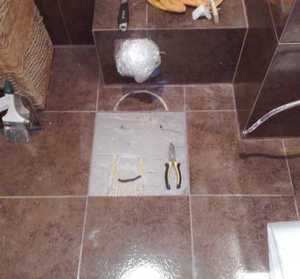

1. Снятие напольного покрытия по возможности с того участка, где выявлено повреждение. Сложнее будет провести демонтаж керамической плитки. Чтобы она осталась целой, первоначально швы очищаются от затирки, после чего поддеть каждый фрагмент плитки шпателем. Для создания упора используется деревянный брусок. Эти сложности характерны для случаев, когда выполнено устройство электрических полов под плитку.
2. Особое внимание уделяется разбитию стяжки. Главное, чтобы кабель не был поврежден еще на отдельных участках. Как только высвобождено необходимый участок кабеля, проводиться ремонт и восстановление.
3. В продаже можно встретить ремонтные комплекты, позволяющие осуществить ремонт жилы нагревательного кабеля. В данный набор включаются не только гильзы, но и термоусадочные муфты. Восстановление производиться следующим образом: производиться зачистка жилы в том месте, где виден обрыв, после чего участки соединяются между собой специальной гильзой. Соединительная муфта одевается предварительно, чтобы в последующем лишь разогреть ее строительным феном. Обжимание гильзы выполняется при помощи специальных плоскогубцев.
4. Когда все вышеописанные действия выполнены, произведен ремонт кабеля теплого пола, система отопления может работать в обычном режиме. Но до заливки стяжки и укладки напольного покрытия обратно следует проверить работоспособность. В работу приводиться терморегулятор. Провод получит оптимальную температуру примерно спустя 30-40 минут.

Низкое напряжение

Бывают случаи скачков напряжения или его подачи не на необходимом уровне. В таком случае электрический теплый пол будет работать неполноценно. Чтобы выйти из такой неловкой ситуации следует приобрести и установить стабилизатор домашней сети. Даже если напряжение будет выше нормы или опуститься ниже, то все равно работа теплого пола не будет нарушена.

Проверка пленки и нагревательных матов

Не стандартное восстановление работоспособности характерно для нагревательных матов и инфракрасного теплого пола. Они имеют секционное строение, где подключение является параллельным. В таком случае очень легко обнаружить участков с повреждением. Холодные участки на основании пола подскажут нам, где имеется неисправность. Все остальные участки в таком случае будут оставаться теплыми, на необходимом уровне температуры.

Для проведения ремонта следует убрать напольное покрытие или демонтировать его. После этого определяется нерабочий участок, который следует заменить. Секция не восстанавливается, а заменяется полностью. Достаточно ее приобрести и подключить по всем правилам и требованиям.

Когда не работает весь пленочный пол в помещении, то тут нельзя все скидывать на неработающие секции. Практически стопроцентная гарантия неисправности – выход из строя датчика или терморегулятора. Чтобы произвести ремонт терморегулятора для электрополов, следует руководствоваться описанными выше действиями.

Профилактика неполадок

Если при устройстве электрических полов подумать о соблюдении определенных пунктов, согласно правилам и технологии укладки электрического теплого пола, можно вообще забыть о возникновении поломок и неисправностей в его работе. Сюда стоит отнести следующие, основные из них:

• Расчет мощности пола по всем правилам в зависимости от желаемого результата и возможности электрической проводки.
• Не включать теплый пол до того момента, пока полностью не высохнет залитая бетонная стяжка.
• Прочность нагревательного кабеля будет уменьшена при его подрезании. Это говорит о том, что он должен в полной мере соответствовать параметрам и площади помещения, где производиться устройство теплого пола электрического.
• Проведение тестирования работоспособности системы теплого пола до монтажа бетонной стяжки, а также выполнения настила выбранного варианта напольного покрытия. В противном случае будет проблематично проводить ремонт теплого пола, когда весь «пирог» уже собран воедино.
• При разрезании инфракрасной пленки для выполнения отопления в помещении, следует руководствоваться специальной разметкой, которая имеется на секциях.

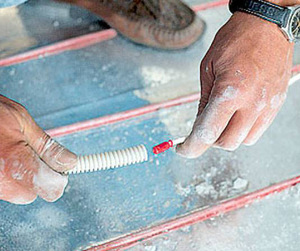

• Температурный датчик следует поместить в специальную гофрированную трубку. Это не только защитит его от повреждения, но и создаст благоприятные условия при необходимости его замены. Достаточно будет лишь достать его оттуда и установить вместо него новый.
• При использовании нагревательных матов, не следует их разрезать. Они подбираются в зависимости от выбранной схемы укладки теплого пола в конкретном помещении.
• В процессе монтажа теплого пола ни в коем случае нельзя наступать на любые нагревательные элементы. Они, таким образом, очень легко повреждаются и выводятся из строя.
• Проведение качественной теплоизоляции в зависимости от условий.
• Чтобы избежать перегрева компонентов теплого пола, не следует производить их укладку в тех местах, где будет установлена громоздкая мебель, а также бытовая техника.

В основном возникновение неисправностей в работе теплого пола или перебои связаны с неправильным монтажом всей системы и выбором системы для конкретного помещения. Когда отсутствует опыт выполнения работ в данном направлении, а также необходимое оборудование в наличии, лучше всего доверить все специалистам. За определенную плату они выполнят весь монтаж качественно и в срок. В последующем не придется тратить средства на ремонт конкретной проблемы.

Но даже при качественной укладке элементов теплого пола, проблемы возникают. Здесь основная причина – перестал работать конкретный элемент всей системы отопления в помещении. Зачастую все проблемы можно решить при самостоятельном участии. Главное, четко следовать инструкции.

Еще один хороший совет – просмотр видео от профессионалов, где они не только рассказывают, но и показывают порядок проведения ремонта теплого пола, в зависимости от конкретной причины неисправности. Все эти советы помогут быстрее вернуть комфорт в комнату и оптимальный уровень температуры.

Видео:

Видео:

Видео:

Видео:

Видео:

Ремонт пробитого кабеля электрического теплого пола

Ремонт электрического теплого пола

Содержание статьи

О том, как выполняется ремонт теплого пола из труб, рассказывалось ранее, в этом же обзоре будет рассмотрен ремонт пробитого кабеля электрических теплых полов.

Поэтому, если электрический теплый пол не греет после включения, то в первую очередь следует проверить работоспособность его нагревательных элементов.

Диагностика теплого пола — как найти обрыв

Как проверить, не пробит ли кабель электрического теплого пола? Для этих целей необходимо использовать мультиметр. Это такой цифровой прибор, который очень хорошо знаком людям, связанным с электрикой.

При замерах, сопротивление нагревательного кабеля не должно сильно отличаться от паспортных значений, как правило, быть больше чем на 5%.

Если же оказалось, так что сопротивление гораздо больше, оттого, что указано в паспорте, то ничего не остаётся, как найти обрыв или повреждение электрического тёплого пола.

Сразу нужно заметить, что мероприятие это достаточно сложное, тем более, если на теплом полу уже уложена керамическая плитка или другой облицовочный материал.

Чтобы найти обрыв теплого пола, проще всего использовать для этого специальный прибор, точно такой же, как и для обнаружения скрытой проводки в стенах.

Как только место где пробит электрический теплый пол обнаружено, можно приступать к ремонтным работам. Перед этим, если это необходимо, сначала нужно выполнить демонтаж керамогранита или другого отделочного материала, который уложен сверху тёплых полов.

Ремонт пробитого кабеля электрического теплого пола

После того как участок, в котором пробит электрический тёплый пол, очищен от напольного покрытия и бетонного раствора, можно выполнять ремонт пробитого кабеля электрического теплого пола.

Для этих целей необходимо иметь медную гильзу для опрессовки и термоусадочную трубку. После того как обрыв электрического теплого пола соединён медной гильзой для опрессовки, её обязательно следует защитить термоусадочной трубкой.

Затем можно проверить работоспособность системы электрического теплого пола и если все в порядке, то заделывать выемку в полу цементным раствором, водружая на своё законное место облицовочный материал.

Ремонт терморегулятора теплых полов

Нередко причинами неработоспособности теплого электрического пола становится и терморегулятор — устройство, которое в автоматическом режиме поддерживает заданную температуру теплым полам.

Здесь, чаще всего, основными поломками, являются слабые контакты клеммника расположенного внутри терморегулятора. Всё что нужно сделать, это снять его лицевую крышку и подтянуть винтовые соединения посредством фигурной отвёртки.

Видео-ремонт электрического теплого пола

Делаем вместе ремонт электрического тёплого пола

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Такого эффекта невозможно добиться обычным радиаторным отоплением, которое греет зонально и неравномерно.

Ещё одним неоспоримым преимуществом электрических полов является интеллектуальное управление, позволяющее регулировать силу нагрева и более эффективно использовать электроэнергию.

Однако, как любые сложные системы, электрические нагреватели могут выходить из строя и им может понадобиться ремонт.

Общая информация

Наиболее частыми неисправностями системы теплых электрических полов являются обрыв или повреждение кабеля, выход из строя термодатчика или терморегулятора. Для ремонта каждого вида системы существует ряд особенностей, учитывая которые можно устранить поломку своими руками.

Виды

Конвекционный кабельный

Отдельный греющий кабель

Кабельные тёплые полы наиболее распространены за счёт своей универсальности и надёжности.

Существует несколько разновидностей кабелей:

• одножильный;
• двужильный;
• саморегулирующийся.

Кабельные маты

Нагревательные маты в основе также содержат кабель, который укреплён на сетчатом основании из стекловолокна. Сечение кабеля при этом значительно меньше, что упрощает процесс укладки тёплого пола.

Инфракрасный

Стержневой

Стержневая система электрического тёплого пола одна из достаточно новых, однако, набирающая популярность. Нагрев помещения в этом случае происходит с помощью инфракрасных волн, выделяемых карбоновыми стержнями при прохождении тока по кабелям, к которым они прикреплены.

Плёночный

Плёночный ИК пол имеет в своей основе карбоновый нагреватель, который заключён между двумя слоями пластиковой пленки. Толщина его составляет около 5 мм, а укладку можно производить на любое выровненное основание. Это делает монтаж лёгким и быстрым, что является основным преимуществом такой системы.

Основные неисправности

Греющий кабель

При несоответствии мощности нагревательного элемента и напряжения сети идёт слабый нагрев поверхности пола и сбои в работе системы. Для нормализации ситуации можно использовать дополнительные устройства, которые повысят напряжение в сети.

Возможны механические повреждения кабеля в процессе монтажа и эксплуатации системы обогрева. Это вызовет полный отказ системы и приведет к необходимости замены поврежденного участка.

Поломка датчика температуры или терморегулятора также может привести к нестабильной работе или даже выходу из строя тёплого кабельного пола из-за перегрева. Поэтому важно вовремя обнаружить неисправность и заменить элементы.

Кабельные маты

Наиболее частыми причинами выхода из строя кабельных матов являются механические повреждения, вызванные неаккуратным монтажом или эксплуатацией системы. Даже малейшее повреждение кабеля приводит к постепенному перегреву участка и выходу из строя всего нагревателя.

А также причиной неисправности может быть несоблюдение технологии монтажа, при котором на черновой поверхности мог остаться мусор или неровности поверхности. Это приводит к постепенному износу изоляции кабеля или перегреву отдельных участков.

Стержневой

Наиболее частой неисправностью данной системы является нарушение целостности электрической цепи. Происходит оно при плохом соединении коннекторами или слабом обжатии проводов. Кроме того, довольно часто происходит выгорание участков в местах крепления стержней к кабелю, что вызывает отключение одного или нескольких стержней. Однако, благодаря параллельному их соединению, оставшаяся система может продолжать работу.

Плёночный

Сбои в работе плёночной системы также чаще всего связаны с несоблюдением технологии монтажа. Поскольку соединение матов производится специальными зажимами, часто встречаются ситуации, когда контакты обжать недостаточно сильно и возникает окисление и отказ некоторых участков.

К отказу в работе тёплого пола может привести также выход из строя регулятора или датчика. В этом случае ремонт оказывается намного проще и экономичнее.

Ремонт

Отдельный кабель

• диагностика места обрыва при помощи специальных приборов: аудиодетекторов, высоковольтных генераторов или термопластин;
• снятие декоративного покрытия на поврежденном участке;
• разбивка стяжки и замена поврежденного кабеля;
• повторная заливка стяжки и укладка покрытия.

Важно! Поскольку чаще всего неисправности происходят из-за обрыва кабеля, в первую очередь необходимо обратить внимание на целостность стяжки. Если имеются ее повреждения, необходимо вскрыть этот участок и произвести ремонт. Даже если там нет обрыва, в скором времени он бы там возник.

Маты

Как и в случае с обычной кабельной системой, кабельные маты чаще всего страдают из-за механических повреждений. Ремонт обрыва состоит из следующих шагов:

1. Диагностика места обрыва.
2. Снятие финишного покрытия и разбивка стяжки. При этом следует быть очень аккуратным, поскольку кабель очень тонкий и существует опасность повреждений ещё нескольких участков.
3. Ремонт участка. Замену поврежденного кабеля необходимо производить при помощи ремкомплекта этой же фирмы. Для восстановления кабеля нужно вырезать повреждённый участок, зачистить жилу и надеть соединительную муфту. Гильзой соединить концы кабеля, установить муфту на поврежденный участок и обжать, нагрев строительным феном.
4. Проверка работоспособности.
5. Восстановление покрытия.

Стержневой или плёночный

Данные виды нагревателей имеют схожее секционное строение, поэтому процесс ремонта у них почти одинаков:

1. Диагностика неисправной секции. Она происходит намного проще, чем в кабельной системе, поскольку этот участок просто остаётся холодным при работе теплого пола.
2. Демонтаж покрытия над поврежденным участком.
3. Замена поврежденной секции или крепежных элементов.
4. Восстановление финишного покрытия.

Важно! Если нагрев отсутствует у всей поверхности ИК пола, а не у отдельных секций, то неисправность скорее всего в терморегуляторе или датчике температуры.

Советы

1. Ответственно подойти к подбору мощности нагревательной системы.
2. Длину кабеля рассчитывать соответственно размеру помещения, поскольку при его подрезке снижается прочность.
3. Разрезать ИК пленку аккуратно и только в местах разметки.
4. Кабельные маты урезать нельзя.
5. Тёплый пол электрического типа под мебелью использовать нельзя. Даже стержневой нежелательно.
6. Наступать на нагревательные элементы при монтаже нельзя.
7. Термодатчик необходимо монтировать в специальную гофротрубку.
8. Проверить систему любого типа перед заливкой стяжки или монтажом финишного покрытия.
9. Не включать нагрев до полного просыхания раствора.

Полезное видео

Визуально с процессом ремонта электрического теплого пола можно ознакомиться на видео ниже:

Выводы

Как видим основные причины выхода из строя электрического тёплого пола это некачественный монтаж системы и неправильный подбор системы. Поэтому, если нет опыта укладки подобной системы, лучше немного потратиться и обратиться к специалистам, чем повторно укладывать пол при выходе из строя всей системы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Надёжный ремонт кабельного электрического тёплого пола

Тёплый пол — что может быть лучше ненастной, промозглой осенью или холодной зимой, особенно при сбоях центрального отопления? Но даже такой надёжный страж комфорта подвержен неисправностям и повреждениям и может потребовать ремонта. Рассмотрим особенности ремонта электрических тёплых полов и их элементов.

Конструктивные элементы

Кабельный электрический тёплый пол состоит из нескольких элементов, в каждом из которых может произойти поломка. Рассмотрим их поближе.

1. Нагревательный элемент — кабель.
2. Терморегулятор.
3. Датчик температуры.

Нагревательный кабель может быть одно- и двужильный, может быть смонтирован на синтетическом основании в виде матов, это зависит от его марки и производителя. Особое внимание следует обратить на монтаж датчика температуры — он должен быть выполнен в извлекаемой форме, обычно его размещают в заглушённой с дальнего торца гофрированной трубе, монтируемой в пол. Терморегулятор размещается на любом удобном месте, как правило, недалеко от электрической розетки.

Неисправности электрических тёплых полов

Претензии к работе можно разделить на две категории. Правильное определение неисправности является залогом успешного ремонта.

• Работает плохо.
• Совсем не работает.

Рассмотрим варианты плохой работы, их тоже два: или недогрев — перегрев, или неравномерный нагрев поверхности — тут греет, там не греет. При неравномерном прогреве всё понятно — нарушена технология монтажа и, если этот недостаток критичен, то нужен не ремонт тёплого пола, а его переустановка в соответствии со всеми правилами и условиями производства этого вида работ.

При недостаточном нагреве следует обратить внимание в первую очередь на параметры напряжения в сети, при низком напряжении не обойтись без стабилизатора напряжения достаточной мощности, иногда это может быть решением проблемы. Но в любом случае, как и при излишнем нагреве, нужно проверить датчик температуры и терморегулятор мультиметром, параметры должны соответствовать указанным производителем в инструкции по эксплуатации. При несоответствии характеристик данные приборы подлежат замене, их ремонт нецелесообразен или невозможен.

Когда источник дополнительного комфорта не работает вовсе, а напряжение питания, датчик температуры и терморегулятор исправны ремонт тёплых полов переходит в самую, как правило, трудоёмкую стадию.

Ремонт кабеля тёплого пола

Начинать данную процедуру следует с измерения сопротивления греющего кабеля, оно не должно отличаться от заявленного производителем. Если значение этого параметра стремится к нулю, то имеет место короткое замыкание, бесконечно большое сопротивление говорит о разрыве проводника. В том и другом случае имеет место механическое повреждение, разрушившее изоляцию и/или проводник. Точное определение места повреждения — решающий этап, от него зависит объём предстоящей работы, размер затрат и конечный результат.

Поиск места разрыва

Определить, где повреждён нагревательный элемент, иногда помогает обычное здравое размышление. Как пример: прошлой зимой и весной всё было нормально, а этой осенью не работает, но… летом, кажется, что-то делали с мебелью или напольным покрытием, или что-то подобное. Тут и надо смотреть, если сверлили, забивали или как-то нарушена была поверхность, скорее всего, и повреждение в этом месте. Это, конечно, не исчерпывающий метод, тем более что нагрев может прекратиться и совсем без видимых причин.

Тогда не обойтись без приборов обнаружения скрытой проводки и утечки электрического тока. Устройств этого типа масса, это могут быть и заводские, которые можно купить или взять в аренду, и самодельные, на основе радиоприёмника или калькулятора. Конечно, пользоваться фабричным изделием комфортнее, но можно попробовать и вариант самоделки, всё зависит от конкретной ситуации. Никогда не вредно что-то попробовать и самому сделать, важно не наделать непоправимых или очень дорогих ошибок, консультация специалиста лишней не будет.

Разбор пола

Ну вот, диагноз поставлен, место разрыва определено, осталось только восстановить нарушенное. Тут потребуется максимальная осторожность, смекалка и терпение, вскрытие не должно привести к ещё большим разрушениям объекта ремонта и окрестности. Не стоит забывать о необходимости восстановить внешний вид или сделать его лучше. Напольное покрытие нужно удалять с возможностью возвращения на прежнее место или иметь возможность замены: осталось в запасе или продаётся такое же или подходящее.

Ремонт кабеля

Собственно сам ремонт особых усилий не требует, необходимо только освободить куски обогревательного элемента достаточной длины и не забыть вовремя одеть термоусадочную изоляционную трубку. Ремкомплект, из обычно медных соединительных муфт и изоляции поставляется в комплекте, но и купить нужный особого труда не составит, как и необходимый для этого инструмент.

После восстановления кабеля необходимо проверить работу системы в целом и только после этого приступать к заделке повреждений. Включать можно только после того, как всё просохнет и установится.

Ремонт электрического тёплого пола не вызовет особых затруднений, если предварительно продумать и подготовить все его этапы.

частые неполадки и способы их устранения

Человеку, привыкшему к комфорту и теплу, которые несет с собой теплый пол, факт поломки может показаться катастрофой вселенского масштаба. Но прежде чем бежать за материалами для установки нового, разберитесь, в чем причина беды и попытайтесь устранить проблему — ремонт теплого пола можно осуществить самостоятельно. Зачем тратить деньги, когда вернуть утраченный уют, не прибегая к полному демонтажу, вполне реально?

1. Ремонт водяного теплого пола
2. Почему электрический пол не греет?

Водяной пол требует ремонта крайне редко. При правильной укладке срок эксплуатации составляет более 50 лет. Однако случаются ситуации, когда в ходе строительных работ труба водяного теплого пола оказывается поврежденной. Что делать? Главное — не паниковать и следовать нижеприведенной инструкции.

Повреждение металлопластиковой трубы теплого пола перфоратором — довольно распространенная проблема, предполагающая, в первую очередь, сохранения спокойствия. Не суетитесь, ремонт теплого пола своими руками требует «холодной» головы и слаженных, четких действий.

Первое правило при поломке — не суетитесь!

Не вынимая насадку перфоратора, перекройте воду. Расчистите доступ к поврежденной области. Удалите проблемный участок трубы, на свободные концы наденьте полиэтиленовые пакеты. Это необходимо для предупреждения попадания грязи в систему.

Единственно возможный вариант ремонта в нашем случае — опрессовка. Помимо пресса, который можно взять напрокат, нам понадобятся кусок металлопластиковой трубы и 2 фитинга.

Это важно!
Резьбовые фитинги использовать не рекомендуется — рано или поздно они дадут протечку.

Очищаем и развальцовываем конец трубы, надеваем фитинг и двойным движением запрессовываем его. Далее вставляем в фитинг новую трубу и также запрессовываем. Производим аналогичную манипуляцию на другом конце. Отрезаем лишнюю часть трубы, опрессовываем вновь созданное соединение. Включаем воду и проверяем герметичность трубопровода. Если течь отсутствует — заливаем отреставрированную область в стяжку.

Пресс можно взять напрокат

Электрический пол — замечательная возможность обогрева, которой отдают предпочтение все больше потребителей. Но как быть, если пол греет плохо или не греет совсем? Для начала следует разобраться в первопричинах, способных вызвать неполадки.

Причины недобросовестной работы системы чаще всего заключаются в следующем:

↑ Неправильный монтаж

Зачастую имеет место отключение терморегулятора при слабом нагреве пола. Возможно, это происходит из-за неверного монтажа датчика: он установлен к греющему кабелю слишком близко либо попросту лежит на нем.

Непрофессиональный монтаж датчика — одна из причин отсутствия нагрева

Если ошибка установки исключена, необходимо обратить внимание на температуру поверхности — соответствует она желаемой или нет. Об этом вам расскажет ИК-термометр. Нередко случается, что индикатор нагрева горит, а пол остается холодным — проверьте надежность соединения проводов.

↑ Плохая теплоизоляция, неверный выбор кабеля

Распространенным следствием плохого нагрева является неграмотный выбор мощности греющего кабеля или отсутствие теплоизоляции.

Наличие теплоизоляции — важный критерий работоспособности теплого пола

Как объективно оценить температуру пола? После нагрева (в среднем занимает 30 минут) температура термодатчика должна сравняться с показателями, установленными на терморегуляторе. По достижении заданной температуры питание должно отключиться, о чем нас оповестит погасшая лампочка.

↑ Механическое повреждение кабеля

Повредить кабель можно при проведении отделочных работ — обустройстве стяжки или укладке плитки. Как выявить неисправность? Кабель отключают от терморегулятора и замеряют сопротивление между жилами.

Это важно!
Сопротивление должно соответствовать данным, указанным в паспорте электрического теплого пола.

Особое внимание обратите на сопротивление между оплеткой и греющей жилой, которое должно равняться 1 Ому и выше.

↑ Поломка терморегулятора

Целостность греющего кабеля не вызывает сомнений? Значит, настал черед терморегулятора — проверяем правильность установки и исправность прибора. Клеммы, соединяющие терморегулятор и кабель, должны быть плотно затянуты. Напряжение на выводах должно равняться питанию при включенном приборе.

Проверьте надежность соединений

Не лишним будет проверить сопротивление индикатора температуры пола (если он есть) — все необходимые цифры легко найти в паспорте.

↑ Низкое напряжение

В некоторых домах напряжение, подаваемое к системе «теплый пол», значительно ниже того, на которое пол рассчитан. Более того, при падении напряжения мощность уменьшается вдвое. Этот момент необходимо учитывать при выборе кабеля, отдавая предпочтение образцам, гарантирующим большой запас мощности в сложившейся ситуации.

Если вы определили причину плохой работы теплого пола, то осталось дел за малым — устранить ее. Порой намного сложнее обнаружить, почему пол отказывается работать, тогда как ремонт теплого электрического пола особой сложности не представляет. Итак, пробуем отремонтировать теплый пол своими руками.

Замена поврежденного участка трубы сложностей не представляет

Если вы случайно повредили кабель, необходимо демонтировать непригодный участок и наложить на кабель муфту. Если вышел из строя датчик, то устранить поломку еще проще — достаточно заменить прибор, помещенный в гофрированную трубку. Учтите, датчик должен помещаться в трубку глубоко, т.е. доходить до конца. Нередко при нарушении технологии монтажа датчик температуры оказывается замурованным в стяжку без трубки. Тогда вместо него допускается установка индикатора температуры воздуха.

Не работает датчик включения на терморегуляторе? Проверьте наличие напряжения на выводах. Если напряжение отсутствует, то проблема может заключаться в плохих контактах — осмотрите соединения и затяните фиксирующие винты.

Место обрыва определяют с помощью генератора

Место обрыва греющего кабеля определяют с помощью высоковольтного генератора или аудио-детектора, схожего по принципу работы с металлоискателем. Иногда с этой целью используют термопластины, но только в том случае, если между жилами имеется токопроводящая дорожка. После того, как проблемная область найдена, можно приступать к ремонту.

Аккуратно освободите часть греющего кабеля, оборванные жилы соедините посредством гильз необходимого диаметра, которые зажимаются пресс-клещами. Область соединения заизолируйте с помощью строительного фена и термоусадочной муфты, которая, остывая, герметизирует поврежденную область.

Термоусадочная муфта

Главная профилактика возможных неполадок — правильный монтаж теплого пола и соблюдение всех технологических инструкций. Если все же проблем избежать не удалось, то ремонт требует максимально ответственного отношения, ведь от этого зависит то, как долго теплый пол будет дарить комфорт и уют вашему дому.

Теплый пол — уют и комфорт в вашем доме

Как отремонтировать кабель тёплого пола

Как отремонтировать кабель тёплого пола если по ошибки его разрезали, а кафель уже уложен. Спасибо

Содержание статьи:

В вопросе отсутствуют данные, необходимые для того, чтобы дать вам конкретный ответ. В частности, не упомянута ни марка кабеля, ни даже его тип. Также непонятно, известно ли место обрыва (разреза) либо его ещё предстоит найти. Так как вы не сочли нужным предоставить эту нехитрую информацию, наши рекомендации будут иметь общий характер.

Поиск места обрыва

Для этого потребуется сканер электромагнитного излучения. Последовательно, виток за витком, обследовав скрытый под плиткой кабель, можно найти место обрыва.

Найти скрытый обрыв кабеля без соответствующего оборудования невозможно

Демонтаж плитки

Нет никаких «волшебных» методов ремонта электропроводки без непосредственного контакта с ней. Плитку в нужном месте придётся снять, а цементно-песчаную стяжку частично демонтировать, стараясь не повредить кабель.

Соединение кабеля

Существует множество типов греющих кабелей, конструкция их весьма различна. Для каждого из них применяется свой метод восстановления.

Греющие кабели бывают одно и двухжильными, они могут иметь одну общую экранирующую оплётку или две защитных. Экран бывает одно или многослойным, сплошным или плетёным. Существуют и кабели с углеродными жилами, их ремонт — отдельная тема

Ремонт кабеля состоит в том, что все его токопроводящие и изолирующие контуры должны быть восстановлены с сохранением всех технических характеристик, без снижения уровня электробезопасности и срока службы. Не рекомендуется соединять жилы скручиванием или пайкой, лучше использовать специальные муфты, состоящие из коннекторов и термоусадочных изолирующих оболочек. Универсальных моделей муфт, учитывая многообразие конструкций греющих кабелей, не существует.

Коннекторы и термоусадочные оболочки выбирают в зависимости от типа кабеля. Обращают внимание не только на размеры соединяющих элементов, но и на материал, из которого они изготовлены. Его электрические характеристики должны соответствовать типу жил и экрана

Необходимо соединить не только токопроводящие жилы, но и экранирующую оболочку. Завершив прогрев термоизолирующей оболочки, следует убедиться, что она плотно обжала провод.

Пример восстановления экранированного двухжильного греющего кабеля

Завершив ремонт кабеля, заливаем его цементно-песчаным раствором, не оставляя пустот. Укладываем плитку обратно.

Если вы не имеете опыта подобных работ и затрудняетесь в выборе типов соединительных элементов, настоятельно рекомендуем доверить ремонт кабеля тёплого пола специалистам. Придётся, конечно, заплатить немного денег, зато сэкономите время и будете уверены в результате. Обратитесь в компанию, где приобретали тёплый пол, вам помогут.

После просмотра этого коротенького видео на тему «как отремонтировать кабель тёплого электрического пола своими руками» может показаться, что это простая задача. Но это лишь на первый взгляд, сложности могут возникнуть на стадии подбора специального припоя, да и соединить такой кабель без вставки проблематично. Кстати, вообще не рекомендуем проводить ремонт с помощью пайки, это недостаточно надёжно

ttps://www.youtube.com/watch?t=85&v=r6oQNvMO7WQ

Как отремонтировать теплый пол? — «Ремонт теплого пола»

Мне часто задают вопросы, как отремонтировать теплый пол? Привожу один из свежих случаев из практики, который, надеюсь, даст представление о том, как правильно следует ремонтировать теплый пол и, заодно, о том, как этого не следует делать.

Обнаружение обрыва кабеля теплого пола

Случай довольно распространенный: хозяева совсем недавно сделали теплый пол в ванной, положили плитку и, наконец-то, вздохнули спокойно. Но не тут то было – очень скоро новый теплый пол перестал работать, хотя, первоначально, никаких проблем с ним не наблюдалось.

Диагностика показала, что причину поломки следует искать в повреждении нагревательного кабеля. Действительно, довольно скоро поиск выявил место повреждения под плиткой, где, по всей вероятности и произошел обрыв. Вскрытие одной плитки обнаружило кабель, обмотанный в одном месте изолентой – грубейшая ошибка.

Обнаружение обрыва кабеля теплого пола

Более детальное рассмотрение повреждения показало, что кабель, по всей вероятности, был поврежден в процессе укладки плитки. При этом строители самостоятельно попытались отремонтировать кабель. Как правило, такой ремонт помогает ненадолго и теплый пол, скоро после такого «ремонта», выходит из строя, но с еще большими повреждениями. Можете себе представить, насколько это обидно для хозяев – ведь они совсем недавно закончили ремонт ванной комнаты.

Определение причины обрыва кабеля

В первую очередь, необходимо удалить изоленту, чтобы увидеть место обрыва и оценить характер и степень его повреждения.

После разбора соединения стало видно, как именно незадачливыми строителями был произведен так называемый «ремонт»: мы видим просто скрученные провода, замотанные изолентой. В результате, кабель прогорел в нескольких местах.

прогоревший в нескольких местах кабель теплого пола

Более внимательный осмотр показал еще одно место прогара кабеля — ближе к краю плитки. К огорчению хозяев, пришлось снимать еще и соседнюю плитку.

Всего этого можно было бы избежать, если бы ремонт теплого пола был произведен сразу, после единичного повреждения кабеля.

Еще одно повреждение кабеля

Профессиональный ремонт кабеля теплого пола

Теперь, чтобы правильно отремонтировать теплый пол, требуется произвести зачистку концов греющего кабеля с уступом.

Подготовка к ремонту кабеля теплого пола

Правильный ремонт подразумевает соединение всех жил кабеля при помощи обжимных муфт и термоусадочной трубки. Токоведущий провод соединяется с токоведущим, а резистивный с резистивным. Отдельно соединяется экранирующий провод.

Правильное соединение проводов теплого пола

Далее, в месте повреждения надевается и усаживается феном муфта из клеевой термоусадки, что обеспечивает полную герметичность соединения. После этого, восстанавливать покрытие можно сразу. Однако, включать теплый пол на прогрев рекомендуется только после полного высыхания плиточного клея, где-то через неделю.

Так должен выглядеть правильно отремонтированный кабель теплого пола

Это лишь единичный случай. Смотрите и другие фотографии ремонта теплого пола с пояснениями и ценами.

Если у Вас остались вопросы — вы можете задать их по телефону 958-81-66 мне — мастеру по ремонту теплых электрических полов, Юрию Игоревичу.
