Закладка фундамента

Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.

После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.

После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

Фото барбекю из кирпича

Пост опубликован: 20. 11

Строительство барбекю из кирпича своими руками: устройство, схема, чертёжи, проект

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
2. плита традиционно располагается на 10 см ниже уровня гриля;
3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

• шамотный и облицовочный кирпич;
• глиняный и обычный раствор;
• пруток из металла d-30 мм;
• лист из стали 5 мм;
• дверцы для топки и поддувала;
• колосниковая решетка.

А для обустройства основания:

• строительная смесь;
• арматурные прутья;
• доски для сооружения опалубки;
• щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

1. равномерная обработка пищи;
2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

• барбекю-камин;
• барбекю-гриль;
• многофункциональное сооружение;
• барбекю с одни очагом;
• барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

Порядовка барбекю из кирпича своими руками

Если вы собрались построить барбекю на даче или во дворе частного дома, то изложенная тут инструкция будет идеальным решением. Теоретической информации и схематических рисунков и картинок много в Сети, а чтобы наглядно весь процесс кладки барбекю из кирпича от А до Я — мало.

Рассмотрим строительство барбекю из кирпича на конкретном примере (на практике). Технология была описана на форуме «Дом и дача» профессиональным печником Анатолием из Челябинска. Судя по отзывам и фотографиям результатов кладки барбекю-комплекса, мастерство этого человека вызывает уважение.

Кладка барбекю из кирпича

Ниже продемонстрирован мастер-класс по кладке барбекю из кирпича с пошаговым фотоотчетом.

На примере будет осуществляться пристройка барбекю к глухой стене беседки из кирпича.

Кладка барбекю выполняется на бетонное основание (плита армированная, толщиной 30 см). Обратите внимание, предварительно под печь барбекю делается слой гидроизоляции (2 листа рубероида вырезаются по размеру).

В качестве раствора для кладки кирпича используется огнеупорная смесь на цементной основе «Геркулес».

Совет мастера: если применять глиняный раствор, то на ведро глиняно-песчаной смеси можно добавить 200-250 гр. цемента М400.

Для строительства используется огнеупорный шамотный кирпич. Конкретно для этой конструкции барбекю потребуется около 1200 штук.

Толщина шва кладки:

• для жаростойкой смеси «Геркулес» – 5-7 мм;
• для печной смеси «Мартель» — 3-5 мм.

Резка кирпича:

• Снятие фасок с кирпича (спиливание грани, делается для придания кирпичу декоративного эффекта) — используется плиткорез с алмазным диском 180 мм

• Резка кирпича — выполняется болгаркой с алмазным диском 230 мм

Перед резкий шамотный кирпич замачивается на 5-10 минут, печной красный кирпич – от 20 минут (чем ниже марка, тем меньше время замачивания). Для снятия фаски (грани) кирпич только смачивается.

Порядовка барбекю из кирпича своими руками

Первый ряд в полкирпича (так называемая лещадка) и второй из целого кирпича (край выложен обрезанным кирпичем).

Лещадка – это специальный тонкий кирпич, в примере используется шамотный кирпич разрезанный напополам

Кладка барбекю — порядовка — первый и второй ряд

3-й ряд

Кладка барбекю — порядовка — третий ряд

4-й ряд

Кладка барбекю — порядовка — четвертый ряд

5-й ряд

Кладка барбекю — порядовка — пятый ряд

6-й ряд

7-й ряд

Порядовка барбекю — седьмой ряд

8-й ряд

Порядовка барбекю — восьмой ряд

9-й ряд

Порядовка барбекю — девятый ряд

Арочная (лучковая) перемычка из кирпича

На фото показано, как сделать опорную дугу – кружало, по которому будет выкладываться свод из кирпича.

Делаем кружало

Материал подготовлен для сайта moydomik.net

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см. Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема.

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кирпичи прикладываются к кружалу и определяются точки соприкосновения, которые нужно будет обрезать. На каждый кирпич наносится разметка и с помощью болгарки срезаются углы.

Разметка и подрезка кирпича для укладки лучковой перемычки

Кружало устанавливается в проем и на месте подрезаются пяточные (опорные) кирпичи.

Установка кружала и подрезка пяточных кирпичей

Кладка арок

Сборка выполняется от краев к середине. В конце вставляется замковый кирпич.

Сборка арокКладка арок

Разметка высоты кирпичей. На кружало выставляются кирпичи с клинышками под швы и с помощью уровня проводится черта для обрезки кирпичей по высоте.

Разметка высоты кирпичей

Готовые своды (печные арки)

Готовые своды (печные арки)

Пример подгонки кирпича углового соединения (обрезка выполнена болгаркой)

Пример углового соединения кирпича

Устройство перекрытия из уголка

Раскладка уголка

Раскладка уголка

Закладка кирпича

Закладка кирпича

Внешняя верстка (укладка контура)

Порядовка барбекю — внешняя верстка (укладка контура)

Первый ряд столешницы

Первый ряд столешницы

Готовая столешница с демонтированными кружалами

Порядовка барбекю — столешница с демонтированными кружалами

Топка барбекю (кладка топочной части)

Первый ряд топки (в данном случае используется простая схема перевязки, это применимо только для пристенных барбекю, для отдельностоящих делается более сложная)

Порядовка барбекю — первый ряд топки

Установка поддона

Порядовка барбекю — поддон

Узел соединения кирпичей в первом ряду топки

Узел соединения кирпичей в первом ряду топки

14-й ряд

Порядовка барбекю — 14-й ряд

15-й ряд

Порядовка барбекю — 15-й ряд

16-й ряд

Порядовка барбекю — 16-й ряд

На этом этапе делаются пропилы, которые будут служить направляющими для рамки. Рамка будет использоваться для укладки сетки или шампуров.

17-й ряд

Кладка барбекю из кирпича — 17-й ряд

18-й ряд

Кладка барбекю из кирпича — 18-й ряд

19-й ряд

Кладка барбекю из кирпича — 19-й ряд

20-й ряд

Кладка барбекю из кирпича — 20-й ряд

Строительство дымосборника

Строительство дымохода для барбекю

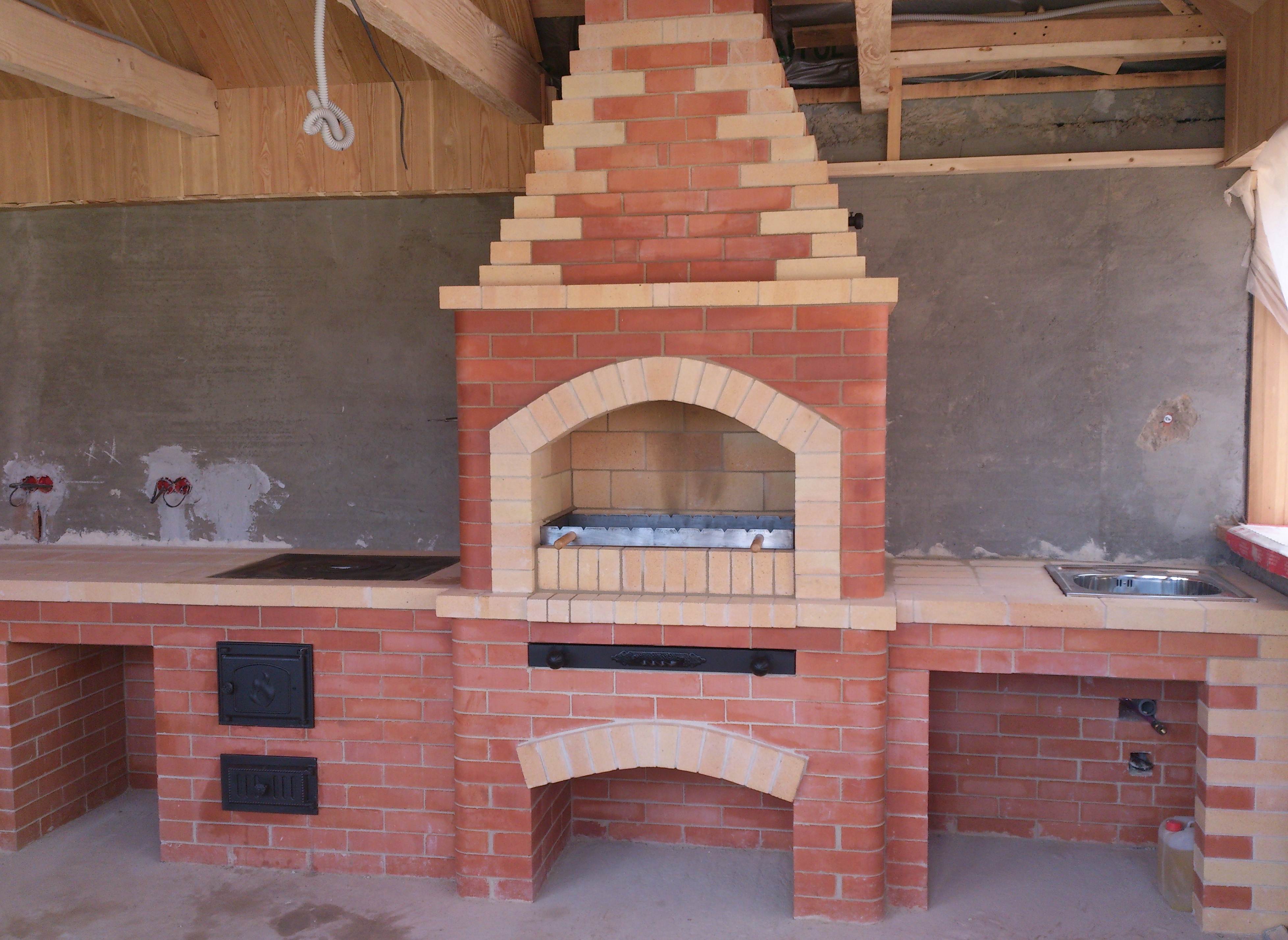

Готовое барбекю из кирпича

Готовое барбекю из кирпича

Заключение

Естественно, выше показана работа профессионального печника, тем не менее, при желании можно достичь аналогичного результат. Надеемся, это руководство поможет вам построить барбекю из кирпича, не прибегая к наемному труду.

Барбекю из кирпича своими руками

Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

Предварительные работы

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Выбор места

В беседке

1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
2. Рядом с печью не должно быть деревьев и сухих кустов.
3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

Всегда помните о требованиях пожаробезопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

Фундамент

С разведенным огнем

Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

1. По периметру будущего сооружения роется траншея глубиной около 40 см.
2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

Выбор кирпича

Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

Глиняный раствор

Кирпич огнеупорный

1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
3. После этого надо смешать глину с водой до однородной массы.
4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
5. Все ингредиенты следует смешать. Раствор готов.

Пошаговая инструкция

Порядок работ:

1. Выкладка пьедестала.
2. Обустройство печи.
3. Выкладка трубы.
4. Заключительные работы.

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

Заключительные работы

На этапе заключительных работ осуществляется декоративная отделка барбекю.

Видео: процесс кладки барбекю из кирпича

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Возможности

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

Предосторожности

При работе с барбекю надо соблюдать правила безопасности.

Меры безопасности следующие:

1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

Видео: кладка барбекю с мангалом

Фото

Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

Схемы

Уличное барбекю из кирпича своими руками для дачи фото пошаговая инструкция

Если  есть сад, или дачный участок, то можно построить кирпичное барбекю, которое будет  служить нам в течение многих лет. Кирпичное сооружение для готовки становится все более популярным, поскольку оно идеально подходит для любого садового участка.

Можно создать уютный уголок для отдыха, где мы будем проводить летние дни. Идеально подходит для приготовления различных блюд на открытом воздухе.

Сделать уличное барбекю из кирпича можно своими руками, это пошаговая инструкция, как сделать самый простой мангал.

Для начала, необходимо выбрать место для нашего строения, потом разметить прямоугольник под фундамент, в нашем случае это 1х2 метра. Размерить, чтобы все углы были прямыми, потом вырыть яму согласно размерам на глубину 500 мм.

Далее засыпать щебень, примерно глубиной 300 мм, утрамбовать, а остальное место залить цементным раствором с песком, марки М300, для армирования подойдёт арматурная сетка для фундамента, которая должна находиться внутри нашего цементного слоя.

Фундамент под барбекю своими руками

Когда стяжка схватится и будет готова, это примерно две недели, нужно проверить всё строительным уровнем на предмет её ровности и можно приступать к укладки первого ряда. Первый ряд нужно обязательно положить очень ровно, от этого зависит всё дальнейшее строение, исправить потом будет невозможно.

Как видно из рисунка, между кирпичами, расстояние в 10 мм для растворного шва. Лучше использовать строительный кирпич полнотелый одинарный марки М200. Он более плотный и отлично режется. Так как необходимо будет его резать пополам, для этого используем болгарку с отрезным диском по камню.

Для того, чтобы зазор между кирпичами был одинаковый вставляем распорки, это могут быть куски арматуры или кусочки профильной трубы размером квадрата 10х10 мм.

При помощи молотка и уровня, точно выставляем ровность поверхности.

Для кладки кирпича подойдёт обычная смесь цементная кладочная, так как сооружение стоит на улице и температура в барбекю будет невысокой. Когда раствор начинает схватываться, распорные клинья следует удалить.

После укладки каждого ряда проверяем уровень по вертикали и горизонтали, а также ровность углов.

Когда доходим до ряда, где должна быть топка, то размещаем временную поддержку, используя ДСП или фанеру.

Далее в следующем ряду кирпич ставим перпендикулярно предыдущему слою, более длинные стороны к центру будущей решётки.

Металлические кронштейны, которые будут служить в качестве армирующего материала, покрываем антикоррозийной краской.

Дальше укладываем армирующие полосы под будущие висящие кирпичи, при этом опять распорками выдерживаем толщину шва.

Установка заднего ряда с армирующими полосами.

Вот так должна выглядеть топка с временными поддержками.

Между последовательными слоями кирпичей, размещены КАНАЛЫ — направляющие решетки. Подобные каналы расположены (временно) на задней стенке и определяют ширину шва.

Дальше куском арматуры проверяем, как будет двигаться наша решётка по этим рельсам.

Когда раствор схватился, убираем все вспомогающие элементы.

Далее выкладываем пол, клинкерным кирпичом, или любым другим, можно даже и плитку положить.

Для набивки швов снаружи для красоты, используем специальный узкий шпатель.

И так внизу у нас будет ходить лист металла, который необходимо вырезать в размер, а сверху по рельсам будет двигаться решётка с мясом.

Для удобства у нас есть ещё соседний отсек, который необходим, как столик для подготовки продуктов к жарке. Он изготовлен из гранитной плиты, которая просто приклеивается клеем на ряд кирпичей. Размер самого барбекю зависит от решётки, на которой будет лежать мясо для жарки, поэтому перед началом строительства нужно приобрести решётку для жарки из нержавеющей стали.

И вот в итоге, что должно получиться. Мы сделали уличное барбекю для дачи своими руками.

Конечно, это самая простая конструкция, но её запросто можно сделать самому. Существует много более серьёзных барбекю с мангалом и печью, их делают профессионалы. Вот некоторые из них.

Смотрите далее и выбирайте строительные материалы для дачи и барбекю.

Барбекю из кирпича — 125 фото. Простая инструкция как построить своими руками

Содержание статьи:

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

Компактный складной мангал

2. Переносные.

Удобный передвижной мангал с колесами

3. Стационарные.

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

Складные мангалы сделаны из тонкого металла

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

Электрический мангал

Мангал-барбекю

Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.

Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.

Мангал-барбекю

Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.

Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.

Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.

Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.

Такое сооружение можно использовать при любых погодных условиях

Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.

Мангал с плитой

Пошаговое руководство

7
Общий Балл

Мангал из кирпича — отдыхаем вместе с родными

Каждый мечтает о том, чтобы больше проводить время со своей семьей. Почему не проводить его на природе? С помощью мангала можно сделать его вкуснее и еще приятней. Ознакомившись с информацией, пожалуйста, оставьте в комментариях свои оценки с аргументацией. Они будут полезными для других читателей

Нам очень важно Ваше мнение. Благодарим за Ваше участие

Мы ценим каждый Ваш отзыв и потраченное время.

Актуальность информации

7

Доступность применения

8

Раскрытие темы

7.5

Достоверность информации

7.5

Плюсы

• Изделие можно сделать именно таким как хочется, как удобнее
• Качественность сооружения
• Возможность сделать внешний вид уникальным
• Время с семьей
• Хороший вариант для подарка

Минусы

• Процесс занимает много времени и сил
• Затратность
• Не каждому под силу сделать самому

Добавить свой отзыв  |

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Так выглядит порядовка мангала

Самый простой способ кладки для мангала из кирпича — каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Барбекю из кирпича своими руками пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Советы профессионалов: лучше брать металлические уголки, так как есть вероятность, что арматура под тяжестью прогнется.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Совет: после каждого приготовления пищи рекомендуем чистить решетку и поддон для углей, чтобы грязь и жир не накапливались.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

В беседке

На террасе

С варочной плитой

На улице

С встроенной коптильней

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «

Фундамент под мангал

Первый этап постройки — заливка фундамента. Для него выкапывается яма глубиной 30 см и размером, который на 20-30 см превышает размер будущего сооружения. Стены и дно разравнивают, утрамбовывают. На дно выкладывают подушку из песка и гравия. Слои закладываются поочередно, каждый последующий обязательно увлажняют и уплотняют. Толщина подушки — 15 см.

Перед заливкой устанавливается опалубка, выступающая над землей на 10 см. На дно ямы укладывается арматурная сетка и заливается цементным раствором. На завершающем этапе фундамент следует выровнять с помощью уровня. Полное затвердевание бетона происходит 3-4 недели, т.е. перед дальнейшим строительством следует выждать 28 дней. Для равномерного схватывания в жаркую сухую погоду поверхность бетона следует периодически увлажнять.

С песком глину разводят в соотношении 1:1. Консистенция раствора должна быть, как у густой сметаны. Он должен без труда браться руками, не растекаясь. Если небольшое количество глиняного раствора с песком легко скатывается в жгут диаметром 1 см, не растрескиваясь, не растекаясь и не теряя формы, то качество раствора хорошее.

Пока застывает фундамент, следует заблаговременно озаботиться глиняным раствором. Глину замачивают водой на неделю и периодически помешивают, добавляя при необходимости воду. Глина и глиняный кладочный раствор продается в строительных магазинах. Подводим электричество еще во время заливки, перед тем, как выложить мангал из кирпича. Своими руками выводим контакты для подключения.

На полностью затвердевший фундамент укладывают гидроизоляцию — полиэтилен, сложенный в несколько раз, слой рубероида или другого битумного материала. Дачные мангалы строятся с соблюдением стандартных правил кирпичной кладки. Кирпич за день до укладки рекомендуется полить водой или непосредственно перед укладкой опустить в нее на 20-30 сек. Тогда он не будет забирать влагу из глины, и сцепление будет лучше.

Барбекю из кирпича с трубой порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс»

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Разработка идеи

Перед тем как приступить к монтажным работам следует рассмотреть разные по конструкции мангалы из кирпича. Чертежи для каждой модели могут отличаться кардинально. Для новичков подойдет простейший вариант, состоящий из опор из поддона для углей

Продвинутым мастерам стоит обратить внимание на комбинированные печные комплексы.

Советуем подробнее изучить материал как построить беседку с мангалом своими руками.

Варианты дизайна

Из всего разнообразия гриль-конструкций, возводимых из такого материала, можно выделить отдельные группы изделий. Самый доступный по стоимости и способу возведения — простой мангал из кирпича. Он состоит из опор и решетки с поддоном для углей. Некоторые изделия даже не имеют защитных верхних стенок. Для удобства готовки можно пристроить рабочую поверхность. Здесь же хранят топочные материалы, шампуры и посуду.

Более сложный вариант — многофункциональная печь-мангал из кирпича. Своими руками сделать ее сможет не каждый. Такие комплексы дополняются крытой топкой, варочной поверхностью, коптильней, мойкой и прочими необходимыми для готовки объектами.

Комбинированный мангал с дополнительными рабочими поверхностями

Что касается декоративного оформления, здесь можно поэкспериментировать с отделочными материалами, способами выкладки кирпича, формами жаровни и других элементов.

Выбор места под строительство

Не менее важный вопрос — выбор места расположения. Перед тем как строить стационарный мангал из кирпича своими руками рекомендуется тщательно продумать вопросы удобства его размещения, использования и т.д. Лучший вариант — создание комплексной зоны отдыха. Площадка на заднем дворе, терраса или беседка со столом — отличные варианты.

Рекомендуем прочитать материал о кирпичных мангалах-коптильнях барбекю в дополнение к данной статье.

Совет: Обязательно необходимо продумать вопросы отведения дыма от жилых помещений и пожарную безопасность.

Отличная идея — беседка с мангалом

Если подходящего места не нашлось, сделайте небольшой отдельно стоящий уличный мангал из кирпича. Его можно разместить в саду или в дальнем углу двора. Для предотвращения образования луж и грязи после дождя обустройте возле него площадку или помост. Старайтесь избегать соседства с кустарниками, хозяйственными постройками и прочими легко воспламеняющимися объектами. Также убедитесь в том, что дым от гриля не причинит неудобств вашим соседям.

Размеры и чертежи

Следующий этап подготовительных работ — определение габаритов будущего изделия и составление плана проекта. Проектируя мангалы из кирпича своими руками, чертежи нужно прорисовывать с обозначением размеров каждого отдельного элемента и его точным расположением.

Прочитайте так же об устройстве кирпичной коптильни в дополнение к данной статье.

Обычно конструкция делится на две горизонтальные части. Внизу обустраивается место для хранения дров и углей, а вверху — непосредственно гриль с жаровней. Если предусматривается наличие вспомогательных поверхностей, нужно учесть, что работать на них должно быть удобно и безопасно.

Проектируя кирпичные мангалы своими руками, чертежи также должны комплектоваться проекцией готового изделия с соблюдением точных пропорций. Это позволит наглядно оценить его внешний вид и эргономичность.

Примерная схема для простого мангала

Стандартная высота рабочей поверхности гриля — 90 см. Так как речь идет об индивидуальном проекте, можно откорректировать данные под свой рост. Что касается ширины жаровни, нет смысла делать ее менее 50 см. Рабочая поверхность тоже должна быть достаточно широкой, чтобы на ней можно было нарезать продукты, ставить посуду и готовые блюда.

Обратите внимание: при расчетах также нужно учитывать габариты используемых материалов.

Необходимые материалы

Для того чтобы построенный кирпичный мангал своими руками прослужил вам много лет важно подобрать качественные материалы. Часто при обустройстве гриль-комплексов используют несколько типов кирпича

Для выкладки жаровни обязательно нужно закупить огнеупорный красный кирпич. Рабочие поверхности, не поддающиеся воздействию высоких температур, можно сделать из более дешевых материалов.

Помимо кирпича, для работы вам понадобятся:

• цементно-глиняный раствор;
• бетон;
• арматурные прутья;
• металлические уголки;
• уровень;
• фурнитура, лучше чугунная.

Прочитайте так же статью про на нашем сайте.

Необходимо позаботиться о подборе качественной фурнитуры и обслуживающего инвентаря

Из фурнитуры понадобится решетка для приготовления пищи, шампуры и опоры для них, поддон-решетка для углей. Основная часть фурнитуры делается съемной, что упрощает пользование грилем. печи барбекю также часто оснащаются вытяжкой.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «»

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

1. — гравий, песок и цемент;
2. — специальный печной камень;
3. — бетономешалка и строительный инструмент;
4. — арматура и арматурная сетка;
5. — обрешетка;
6. — различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину  50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

• 1 ведро цемента
• 3 ведра песка
• 5 ведер щебня
• 1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей. . Первый ряд кирпичей стоит выложить насухо, без использования раствора

Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

• 1 часть цемента
• 1 часть гашеной извести
• 3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Мангал из кирпича с печью под казан. Порядовка кирпича

Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.

Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.

Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.

Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.

Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.

Установка печи под казанок включает в себя следующие этапы.

Кладка 1-го ряда.

Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.

Кладка 2-го ряда.

По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.

Кладка 3-го ряда.

Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.

Кладка 4 и 5 рядов.

Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.

Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.

Кладка 6-го ряда.

Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.

Кладка 7-11 рядов.

7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме

При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм

Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Конструкция кирпичной жаровни

Приспособление для
жарки шашлыков, при создании которого использовались кирпичи, выглядит как капитальное сооружение. В нём есть
жаровня, оснащённая прутьями, необходимыми для фиксации шампуров, и зона, где могут находиться запасные дрова.
Правда, мангал из кирпича — это сооружение с большим весом, ведь оно возводится на бетонном основании. Конструкцию
приспособления для жарки мясных кусочков на открытом воздухе обязательно дополняют трубой для выведения клубов дыма,
навесом или небольшой крышей, а ещё столешницами.

Плюсы и минусы мангала из

Хозяева дач, построивших на загородном участке кирпичное сооружение, на
котором готовят шашлыки, обнаружили у него следующие преимущества:

• долгий срок службы и невосприимчивость к различным факторам, вызывающим порчу мангала, ведь правильно сделанный
  мангал не ржавеет и не теряет свой вид, как это происходит с металлическим ящиком для жарки мяса;
• мангал сохраняет внутри жаровни тепло, полученное сжиганием дров, поскольку кирпичные стены не выпускают
  нагретый воздух, тем самым способствуя распределению тепла по всей зоне, где жарится и не подгорает шашлык;
• экономный расход дров и угля, так как кирпич удерживает тёплый воздух, не позволяя полученной в жаровне
  температуре опускаться ниже;
• незначительные траты на строительство, ведь искусственные камни правильной формы — материал недорогой, и работа
  с ним довольно бесхитростна, чего нельзя сказать о металле;
• готовое приспособление становится хорошим дополнением к остальным постройкам, имеющим на дачном участке, и
  украшает двор.

Конструкция, предназначенная для приготовления мяса и сооружённая из кирпичей,
характеризуется и некоторыми недостатками:

• мангал из кирпича может показаться огромным, к тому же его, в отличие от металлического приспособления, не
  получится никуда передвинуть;
• жаровня из кирпичей отличается большими размерами, поэтому под неё необходимо приспосабливать обширную
  площадку;
• приспособление сооружается не из обычных, а из специальных шамотных и керамических кирпичей.

Мангал, который всегда будет стоять на одном и том же месте, следует возводить
поодаль от дачи и других деревянных построек, всё-таки приспособление для жарки шашлыков — это объект с открытым
пламенем. Кирпичной жаровне разумнее отвести отдельный участок в специальной зоне отдыха, например, в беседке. Там
ему не грозит порча дождём или снегом, к тому же рядом с мангалом из кирпичей, сидя за столом, могут спокойно
расположиться гости.

Варианты мангалов из кирпича на фото

Мангал, похожий на печь

Оригинальное соружение

Простой вариант
жаровни

Пошаговая инструкция кирпичного мангала

Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.

Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.

Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.

Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.

Делаем фундамент

Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид

Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.

А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.

После того, как бетон полностью застыл, можно приступать к кладке кирпича.

Кирпичная кладка

Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.

Ниже на рисунках показана порядовка кирпича.

При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.

После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.

Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).

 Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.

Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.

Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.

Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться  с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:

Но если вам хочется дизайна, то можно предложить и такие модели.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

• Вода.
• Речной или мелкий горный песок.
• Желательно жирная глина.
• Цемент.
• Соль.
• Строганная доска.
• ведро 10 л и банка 1 л.
• Сито для просеивания с размером ячеек 1,5×1,5 мм.
• Сито с широкими ячейками 3×3 мм.
• Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание!
На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

.

Первые ряды

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Барбекю заморское название близких сердцу вещей

История барбекю уходит далеко в колониальную эпоху, когда жители восточных стран придумали способ томления больших кусков мяса на углях. Этот способ быстро распространился по территории современной Америки и надежно закрепился среди местных жителей. А что же Россия? У нас «барбекю» был и будет всегда! Только название его – шашлык на гриле, блюда на уличной русской печи, мясо на вертеле и пр. Для удобства приготовления всех этих любимых нашими гражданами блюд и придумана печь-барбекю.

Что представляет собой кирпичная печь для уличного приготовления?

Барбекю-комплекс – это капитальное сооружение с дополнительно встроенными отсеками для дров, мойкой, разделочными поверхностями, жаровнями для мяса, плова, выпечки и пр. Фундамент – важная деталь комплекса. Под барбекю необходим добротный бетонный фундамент с арматурой глубиной 50-70 см.

Центр конструкции – мангал из шамотного кирпича с металлическим коробом, решеткой и дымоходом. Под жаровней располагают поленницу. С боков от мангала оборудуют дополнительные отделы – русскую печь, тандыр, мойку, столешницу и другие функциональные пристройки.

Где построить печь-барбекю?

Уличная печь барбекю своими руками из кирпича может разместиться в любом месте сада, беседки и летней открытой террасы при условии, если вы предусмотрите хорошую вытяжку с высокой трубой. Так дым не помешает ни вам, ни вашим соседям.

Самое выгодное место для барбекю – около кирпичной стены. Если вы выберете проект с мойкой, то целесообразно сооружать вашу жаровню вблизи канализации и водопровода.

Мы заботливо приготовили для вас иллюстрации с пошаговым строительством:

Подробный проект со всеми размерами смотрите ниже.

Как изготовить мангал из кирпича своими руками чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия.

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению.

Схема мангала из кирпича

Постройте барбекю из кирпича — BBC Gardeners ‘World Magazine

19 самодельных кирпичных планов барбекю, которые можно легко построить

Все любят жарить на гриле, и когда погода начинает нагреваться, мысли обращаются к ленивым дням, проведенным на улице с семьей и друзьями за едой, питьем и проведением времени вместе.

К сожалению, покупка гриля может быть дорогостоящей, но если вы хотите сэкономить, вы можете вместо этого построить барбекю из кирпича своими руками — и если вам интересно, вот 19 планов, которые покажут вам, как это сделать.

1. Мангал из кирпича

Как сообщает нам автор этого плана, барбекю из кирпича — это весело и строить, и готовить на нем, и их не должно быть особенно сложно построить. Судя по фотографиям, это выглядит весьма впечатляющим проектом, но если у вас есть базовые навыки и несколько свободных дней, вы сможете построить что-то подобное — так почему бы не посмотреть, справитесь ли вы с этой задачей?

Ознакомьтесь с подробностями руководства

2.Видеоурок по созданию барбекю из кирпича

Если вы не уверены в своих навыках DIY, это видеоурок, который вам понравится, поскольку этот YouTube проведет вас через шаги по созданию кирпичного барбекю, объясняя все по ходу дела, чтобы любой мог понять. Это простой план, которому нужно следовать, но, как вы можете видеть, он отлично выглядит, когда он готов, что делает его отличным проектом для новичков, работающих своими руками.

3. Как построить барбекю из кирпича

Мангалы из кирпича построить несложно, они стоят в несколько раз дешевле покупной версии и прослужат долгие годы.При всех этих преимуществах становится очевидным, почему они так популярны, и этот план научит вас, как их построить за один день. Нам нравится, что есть много фотографий, которые помогут вам сделать это правильно, поэтому это отличный план, если вы хотите попробовать создать его самостоятельно.

Ознакомьтесь с подробностями руководства

4. Пошаговое руководство для барбекю из кирпича

Если вы никогда раньше не работали с кирпичами, эта идея может вас немного напугать, но пока у вас есть правильный учебник, беспокоиться не о чем.В этом видео вы узнаете все методы, необходимые для постройки собственного барбекю из кирпича, а также получите множество советов и приемов, которые помогут добиться большого успеха.

5. Как построить барбекю из кирпича

Как и план в №1, это руководство также взято с веб-сайта Instructables. Однако эта версия меньше по размеру, и ее будет легче завершить всего за день или около того, что делает ее лучшим выбором для тех, кому не нужно ничего столь необычного.Как всегда, вы найдете четкие инструкции, а также множество полезных фотографий — короче говоря, в этом плане есть вся информация, необходимая для постройки собственного барбекю из кирпича.

Ознакомьтесь с подробностями руководства

6. Мангал из кирпича с аркой

Кирпичный барбекю в комплекте с аркой, который вы научитесь делать в этом видеоуроке, является одним из самых впечатляющих, которые мы видели, но домашний мастер, который сделал это, не профессионал, так что если он может это сделать, то сможете и вы! В видео немного мало деталей, но оно должно дать вам достаточно хорошее представление о том, что вам нужно сделать, поэтому любой, у кого есть базовые навыки DIY, должен иметь возможность воспроизвести его дома — проверьте это и посмотрите, что вы думаете !

7.Как построить собственное барбекю из кирпича

Вот простое руководство по созданию базового барбекю из кирпича, которое поможет убедиться, что вы все делаете правильно. Он содержит информацию о таких вещах, как выбор места для строительства (особенно важно, поскольку вы не можете переместить его, когда он будет закончен!), А также все, что вам нужно знать о выборе правильных материалов и сборке. Нам также нравятся полезные диаграммы, поэтому большинство людей без труда скопируют этот план.

Ознакомьтесь с подробностями руководства

8.Как построить барбекю из кирпича с тандыром и печью для пиццы

Если вы собираетесь построить барбекю из кирпича, почему бы не добавить в дизайн одновременно тандыр и печь для пиццы. Это потребует больше работы, но когда это будет сделано, у вас будет потрясающая обстановка на открытом воздухе, которая позволит вам наслаждаться разнообразными блюдами. Хотите знать, как? Тогда посмотрите это видео, чтобы узнать подробности!

9. Как построить барбекю из кирпича

Ничто так не говорит о лете, как жаркое барбекю в окружении друзей и семьи, по крайней мере, так утверждается в этом блоге — и мы склонны согласиться.Если вы хотите его построить, вы также найдете инструкции, необходимые для этого проекта. Он оценен как «средний», и на его завершение уйдет пара дней. Так почему бы не пригласить друзей и семью, чтобы они тоже протянули руку помощи?

Ознакомьтесь с подробностями руководства

10. Как построить барбекю из кирпича с помощью родианских построек

Вот план, который нам очень понравился — это кирпичное барбекю с тумбочкой, так что вам будет где поработать.И еще нам очень нравится кирпичное кресло за барбекю. Это подробный план, в котором рассказывается обо всех инструментах, которые вам понадобятся, и объясняется все, что вам нужно сделать, чтобы его скопировать. Итак, если вы хотите что-то подобное у себя дома, этот план покажет вам, как это сделать.

11. Мангал из кирпича своими руками

Нам нравится фотография в верхней части этого блога, на которой показано использование стильного кирпичного барбекю, и если вы хотите знать, как его построить, этот урок научит вас, как это сделать.Этот план разработан Black + Decker, поэтому, как вы понимаете, он качественный и хорошо написанный. В нем есть вся информация, необходимая для воссоздания чего-то подобного дома, что позволит вам закончить работу и начать готовить на гриле в кратчайшие сроки.

Ознакомьтесь с подробностями руководства

12. Домашнее копчение и барбекю

Если вы ищете идеи и вдохновение, а не подробные инструкции по сборке кирпичного барбекю, это видео должно вас заинтересовать.В нем вы сможете увидеть барбекю и курильщика, встроенные этим ютубером, — и если ваши навыки позволяют это сделать, не должно быть слишком сложно понять, как самому создать что-то подобное.

13. Как построить кирпичный план барбекю

Иногда лучшие планы DIY — это те, в которых все остается простым, и если это то, что вам нравится, это руководство, которое вам должно понравиться. В нем вы узнаете, как сделать несложный барбекю из кирпича всего за несколько простых шагов.Нам нравится простота этого дизайна, и его копирование не должно стоить дорого. Проверьте это и посмотрите, не хотите ли вы попробовать!

Ознакомьтесь с подробностями руководства

14. Как построить барбекю из кирпича с помощью I Craft

Это видео, которое просто приятно смотреть. В нем этот невероятно опытный мастер собирает красивый кирпичный мангал, наглядно демонстрируя правильную технику его приготовления. С музыкой смотреть, как он работает, почти успокаивает, и результат просто фантастический.Поздравляю с отличной работой!

15. Как построить барбекю в саду

Как отмечает этот блоггер, одно из преимуществ постройки барбекю из кирпича состоит в том, что вы можете выбрать размер, который соответствует имеющемуся у вас пространству, поэтому даже если ваш двор крошечный, вы, вероятно, все равно сможете его установить. Вы также найдете четкое руководство, как это сделать, выполнив всего 10 простых шагов. И так, чего же ты ждешь?

Ознакомьтесь с подробностями руководства

16.Как построить кирпичный мангал дома

Мы любим смотреть такие видео. Все, что он состоит, — это покадровая съемка человека, работающего над проектом, и наблюдать за тем, как сооружение обретает форму, почти завораживает. Поскольку в нем нет ничего слишком сложного, это план, который вы также должны иметь возможность скопировать без особых трудностей, если у вас есть правильные материалы, так почему бы не дать и посмотреть и не посмотреть, хотите ли вы попробовать?

17. Как построить очень хорошее самодельное барбекю из кирпича

Если нам нужно выбрать победителя в номинации «Лучшее барбекю из кирпича своими руками», мы думаем, что этот победит.Благодаря такому дизайну вы не только сможете приготовить на гриле несколько гамбургеров или сосисок — вы сможете приготовить из него целого поросенка! В нем также есть рабочая поверхность и место для хранения журналов. Мы не собираемся больше говорить — просто посмотрите сами и поразитесь тому, что создали эти ребята!

18. Как построить кирпичный план барбекю

Если вариант кирпичного барбекю в №17 кажется вам слишком амбициозным и вы бы предпочли что-то менее экстравагантное, этот план может быть для вас лучшим вариантом.В нем показано, как построить компактное и функциональное барбекю, которое на долгие годы даст вам место, где можно готовить все ваши любимые блюда на открытом воздухе. И если это все, что вам нужно, такой дизайн будет идеальным.

Ознакомьтесь с подробностями руководства

19. Как сделать временный гриль Хибачи из кирпича

Концепция кирпичного барбекю обычно предполагает постоянную установку, но с этим планом вы узнаете, как установить временный кирпичный гриль хибачи.Таким образом, вы можете использовать его столько, сколько захотите, а затем просто снимите его снова, что делает его идеальным для всех, у кого нет места для чего-то более постоянного. YouTuber также дает нам несколько полезных советов по технике приготовления на гриле, так что посмотрите на него, если хотите узнать больше.

Множество отличных планов по копированию

Как видите, есть множество планов, которые вы можете скопировать, что позволит вам построить функциональный, но привлекательный барбекю из кирпича своими руками, который вам обязательно понравится.

Нам понравилось собирать эти планы для вас, поэтому мы надеемся, что вам тоже понравилось читать и смотреть их — и, прежде всего, мы надеемся, что помогли вам найти план, который вам нужен, чтобы построить собственное кирпичное барбекю.

Как построить барбекю из кирпича

Лучший способ построить барбекю из кирпича в саду или на заднем дворе — это сделать это в течение как минимум двух дней. Предполагается, что вы строите патио или другую твердую поверхность, которая уже уложена. Если вы этого не сделаете, вам придется создать его, поэтому создание барбекю займет немного больше времени.

Почему это занимает два дня? Хороший вопрос.

Причина, по которой я предлагаю два дня, заключается в том, чтобы вы могли дать раствору застыть, прежде чем строить барбекю слишком высоко. И чтобы снять некоторую нагрузку со стороны неопытного мастера по ремонту, чтобы работа была выполнена быстро.

Можно ли построить барбекю из кирпича за один день? Конечно. Но лучше дать раствору немного застыть, прежде чем насаживать его слишком высоко. Так сделайте это, когда вы уложите половину желобов, которые собираетесь проложить.

Предположим, что в оставшейся части статьи вы строили его в течение двух дней.

Руководство для начинающих по созданию кирпичного барбекю

Если у вас есть все необходимое, включая красивую твердую поверхность, на которой можно его построить, как выглядит процесс?

Первый день вы потратите на подготовку зоны для барбекю , укладку первых пяти рядов кирпичей , , «забивая» раствор и приводя в порядок проделанную вами работу.

На второй день вы добавите оставшиеся ряды кирпича , поместите набор для гриля , «нанесите» раствор и снова приведете в порядок проделанную вами работу.

(«Ударный» — термин, используемый для отделки раствора между слоями кирпича.)

Это вкратце процесс, но давайте рассмотрим его подробнее .

Все начинается с набора для гриля

Первое, что вы хотите сделать при постройке кирпичного барбекю, — это купить набор для гриля. Базовый набор для гриля включает в себя решетку для приготовления пищи, поддон для угля и поддон для пепла (например, тот, что показан в объявлении ниже — кирпичи продаются отдельно!)

• Барбекю с хромированным грилем для готовки
• Древесный уголь сетка.Пепельница
• Размеры изделия: длина 67 см, глубина 40 см, высота 5 см. Для зоны приготовления 67 см x 40 см

Это необходимо, потому что оно определяет внутреннюю ширину кирпичной кладки. Узнав размеры набора для гриля, вы сможете рассчитать, сколько кирпичей и сколько раствора вам понадобится.

В качестве приблизительного ориентира, если набор для гриля составляет 67 см на 40 см (как тот, что показан выше на Amazon), вам понадобится примерно от 100 до 120 кирпичей, чтобы построить барбекю высотой из 10 ячеек.

Обычно кирпичные барбекю состоят из 10–12 блюд в высоту, в зависимости от личных предпочтений.

Чтобы помочь вам рассчитать идеальную высоту для вас, стандартные размеры кирпича в Великобритании составляют 215 мм в длину, 102,5 мм в ширину и 65 мм в высоту, и у вас должно быть около 10 мм раствора между каждым слоем.

Но учтите, что вы можете выбрать кирпичи с размерами, отличными от стандартных, перечисленных выше.

Где построить барбекю

Барби можно построить на патио или на более мягком грунте, например на лужайке.

Если земля мягкая, вам понадобится бетонный фундамент для укладки кирпичей.

Основание должно быть достаточно прочным, чтобы выдержать вес кирпичей (а также массивные стейки и бургеры, которые вы будете готовить на гриле в летние месяцы!). Итак, выкопайте траншею шириной 250 мм и глубиной от 250 до 300 мм и залейте ее бетоном, чтобы сформировать фундамент для вашей кирпичной кладки. (Эта статья проведет вас через процесс смешивания бетона вручную). Постарайтесь получить фундамент как можно более ровным.

После того, как бетонный фундамент затвердеет, можно укладывать первый ряд кирпичей.

Не торопитесь — кладите кирпичи только тогда, когда бетон уже застыл. Обычно это занимает около 24 часов, но может занять больше времени в зависимости от погодных условий и окружающей среды.

Само собой разумеется, но, пожалуйста, сделайте барбекю на безопасном расстоянии от легковоспламеняющихся материалов (включая забор!) И там, где дым не будет заполнять ваш дом или дом ваших соседей.

Типичное руководство предполагает, что расстояние от стен вашего дома составляет не менее трех футов / одного метра.

Разложите кирпичи перед тем, как начать

Если вы строите барбекю в существующем внутреннем дворике, вам нужно будет отметить, где он будет идти. Поставьте решетку на землю и положите вокруг нее кирпичи в фиксированном положении. Вам нужно будет добавить раствор, поэтому оставьте зазор примерно 10 мм между каждым кирпичом.

Когда вы будете довольны расположением, с помощью карандаша или другого предмета нарисуйте кирпичи снаружи на существующем полу или недавно созданном фундаменте.Когда дело доходит до укладки кирпичей, вы размещаете раствор внутри этих линий, поэтому убедитесь, что они хорошо видны и вас устраивает расположение.

Теперь отложите кирпичи в сторону, чтобы на потом.

На этом подготовительные работы закончены. Вы знаете, куда будет идти барбекю, и отметили его место на полу. Следующий этап — замешивание раствора и укладка кирпичей.

Прежде чем это сделать, возьмите все инструменты и снаряжение, которые вам понадобятся, и держите их под рукой.Вы также можете выпить кофе или выпить воды.

Замешивание строительного раствора для кирпичного барбекю

Если вы замешаете слишком много строительного раствора, он может сгореть до того, как вы успеете его использовать. С учетом сказанного, вы тоже не хотите иметь слишком мало. Так что сделайте достаточно, чтобы выполнить первую часть работы — уложить первые пять рядов кирпича.

Когда дело доходит до приготовления другой смеси, используйте такое же соотношение песка и цемента, чтобы убедиться, что вы получите раствор той же консистенции и цвета, что и первая партия.

Хорошее соотношение — четыре части строительного песка к одной части цемента (4: 1), но вы можете предпочесть смесь три в одном. Либо должно быть достаточно, но я всегда предпочитаю более сильную смесь.

Термин «взорваться» означает, что строить раствор становится все труднее. Процесс ускоряется в более теплых условиях и замедляется в более прохладных и влажных условиях.

Укладка кирпичей для вашего барбекю

На первом этапе процесса строительства, используя шпатель и соблюдая отмеченные ранее направляющие линии, нанесите на пол / фундамент достаточно раствора, чтобы взять первую пару кирпичей.Будьте осторожны с раствором (посмотрите видео ниже для наглядной демонстрации), так как все ненужное легко удалить.

Положите первый кирпич на основание раствора и постучите по нему шпателем. После установки вы хотите, чтобы высота слоя раствора составляла около 10 мм. Постарайтесь добиться этого на каждом участке и между каждым кирпичиком.

Используйте короткий спиртовой уровень, чтобы проверить уровень кирпича.

Возьмитесь за следующий кирпич и нанесите масляный раствор на один конец. Приложите его к первому кирпичу и еще раз постарайтесь сделать зазор 10 мм между ними.Проверьте свои уровни и при необходимости отрегулируйте их шпателем.

Обычно третий кирпич поворачивает за угол. Таким образом, вы можете либо сломать кирпич пополам и использовать одну из половин, либо положить третий кирпич под углом 90 градусов ко второму. Я предпочитаю второй метод, так как он создает более прочную структуру.

Еще раз добавьте раствор на пол, где вы хотите разместить кирпич, и добавьте немного раствора в ту часть кирпича, которую вы будете стыковать с уже уложенным кирпичом. Установите на место и постучите шпателем по уровню.

Используйте спиртовой уровень, чтобы убедиться, что он ровный. И сравните его с другими кирпичами.

Продолжайте укладывать кирпичи, пока не будет сделан первый ряд. Когда вы закончите, проверьте уровни и внесите необходимые корректировки. Остальная часть гриля будет построена поверх первого слоя, поэтому важно, чтобы вы сделали все правильно и ровно.

Если вам неудобно класть кирпичи, не торопитесь и продолжайте проверять уровни. Если у вас недостаточно длинный спиртовой уровень, чтобы переходить от одной стороны гриля к другой, используйте кусок бруса, чтобы перекрыть его длину, и вместо этого поместите на него спиртовой уровень.

Укладка второго ряда кирпичей

Классический способ укладки кирпича — это чередование вертикальных швов (известное в строительстве как «связка подрамника»).

Значит, второй ряд нужно начинать с полукирпича. Самый простой способ изготовить полукирпич — это использовать молоток, чтобы сломать полный кирпич пополам (не забудьте надеть защитные очки, чтобы кусочки кирпича не попадали вам в глаза).

Но вы не кладете сначала полкирпича. Вместо этого начните с заднего угла барбекю и положите полный кирпич так, чтобы он был направлен в сторону передней части барбекю.Затем продвигайтесь вперед, кладя половину кирпича в последнюю очередь. Вам понадобятся два полных кирпича, а затем один полукирпич, чтобы завершить боковую стенку.

Затем продолжайте укладывать кирпичи на заднюю часть и другую боковину, пока не будет завершен второй ряд.

На данный момент есть еще три поля, которые нужно уложить, так что взломайте и закончите их.

Прежде чем класть кирпичи, оставьте первые пять рядов, чтобы они сработали.

Этого достаточно для первой части работы. Вы должны дать раствору время, чтобы он затвердел, чтобы выдержать вес кирпичей.Если на этом этапе вы построите более пяти рядов, велика вероятность того, что прочность гриля снизится.

На этом этапе рекомендуется обработать все швы раствора металлической или резиновой трубкой и с помощью мягкой кисти удалить нежелательный раствор, чтобы придать кирпичной кладке более профессиональный вид.

Дайте раствору застыть и продолжайте на следующий день.

Размещение поддона для углей и решетки для гриля

Перед тем, как продолжить, решите, на какой высоте удобно использовать поддон для углей и решетку для гриля.На этой высоте вы положите по три кирпича с каждой стороны, направленными внутрь, чтобы поддержать поддон для углей, а затем еще по три кирпича с каждой стороны на один курс вверх для решетки для гриля (посмотрите видео в конце, чтобы увидеть это в действии).

На этом этапе вам нужно выбрать лучшие варианты для вас и набора гриля, который вы используете. Некоторые наборы для гриля состоят из двух частей, а некоторые — из трех. Я всегда проявляю осторожность и делаю три полки, даже если они вам не нужны для вашего текущего набора для гриля.

В зависимости от высоты мангала их следует ставить на поле 6 или 7, затем 8 или 9 и, наконец, 10 или 11.Так что это один полный курс между полками.

Положите первый сложенный друг на друга кирпич поверх стыка, как показано ниже, и продвигайтесь к задней части гриля, пока все три кирпича для полки не встанут на свои места.

Затем проложите еще один стандартный курс, прежде чем уложить курс для удержания второй полки. Затем вы захотите повторять этот процесс, пока не будет готова третья полка, а затем закончите обычным курсом.

Когда ваша кирпичная кладка будет завершена, вы можете зацементировать несколько декоративных накладных камней сверху, чтобы придать ей более аккуратный вид.

Заключительная часть процесса строительства — зачистить швы и очистить кирпичи от нежелательного раствора. Как и в конце первого дня.

Держите лошадей!

Как бы заманчиво это ни казалось, но пока не зажигайте барбекю. Подождите день, пока ступка застынет, прежде чем начинать разливать пиво, гамбургеры и стейки.

Варианты классического гриля

Конечно, вы можете построить вариации этого гриля на свой вкус.Может быть, вам нужна каменная столешница с одной стороны или двойной гриль? Существует множество способов настроить барбекю в соответствии с вашим садом или стилем развлечений, для этого просто нужно немного воображения и поискать вдохновение в Google.

• Лопата / лопата
• Точечная доска
• Ведро
• Мастерок для кирпичной кладки
• Уровень 150 мм для лодки
если он у вас есть)
• Молоток
• Буферное долото
• Рулетка
• Отвес (отрезок веревки с парой гвоздей)
• Кусок металлической или резиновой трубки диаметром 20-25 мм
• Мягкая рука кисть

Совет по безопасности : — Используйте перчатки при смешивании / использовании цемента, так как он может вызвать раздражение и ожог кожи, используйте перчатки / защитные очки при работе / резке кирпичей.

Лучшее изображение Андреаса Лишки с сайта Pixabay

Помогите улучшить этот контент, поделившись с нами своим мнением.

Как построить барбекю из кирпича

Что было бы осенью без футбола? А какой бы футбольный сезон был без аппетитного дымного аромата хот-догов и гамбургеров, шипящих на решетке радиатора? Вы знаете, что это такое: большие котлеты из говяжьего фарша размером с кулак, которые могут просто остановить ваше сердце, обожженные до совершенства френки (только немного черные), ребра, сочные четвертинки цыплят, жареные на огне овощи … Я мечтаю .

В этом сезоне начните свои кулинарные творения, построив собственную площадку для барбекю — идеальный проект для экстремального самодеятельного человека, который одновременно выполняет роль серьезного шеф-повара.

Get Cookin ’

Первым шагом к постройке барбекю из кирпича является определение местоположения ямы. Вам нужно, чтобы это было относительно близко к дому для многих неизбежных походов на кухню во время приготовления на гриле, но имейте в виду, что это должно быть подальше от низко свисающих веток и других источников пожара.Сначала выкопайте опоры и соорудите деревянные формы, чтобы придать форму бетону. Котлован для бетонного фундамента должен иметь размеры не менее 50 на 50 дюймов, а бетонный фундамент должен быть толщиной 6 дюймов.

Для бетонного основания может использоваться «товарный» бетон или бетон может быть смешан на месте. Рекомендуемая смесь: 1 часть портландцемента, 2 части чистого сухого песка и 2 1/2 части гравия или щебня по объему.

Смешайте бетон в тачке лопатой или садовой мотыгой.Перед добавлением воды тщательно перемешайте ингредиенты. Используйте не более шести галлонов воды на мешок цемента. Выход бетона будет примерно равен количеству использованного щебня. Уплотните земляной пол и поместите в основание стальные арматурные стержни. Перекрестите стержни в виде сетки и приподнимите их с помощью кусков кирпича, чтобы отцентрировать арматуру в фундаменте. Затем залейте бетон. Используйте доску для стяжки или зачеркивания выступов на бетонной поверхности. Также неплохо сделать так, чтобы бетон имел небольшой уклон в сторону, где будет построен проем котлована.Используйте уклон примерно 1/8 дюйма на фут, чтобы вода не попадала внутрь U-образных кирпичных стен ямы. Бетон должен начать схватываться в течение получаса. Покройте бетон мешковиной или пластиком в течение первых 48 часов.

Для небольших фундаментов, таких как яма для барбекю, такие компании, как Quikrete, предлагают армированный волокном бетон, который устраняет необходимость в стальной арматуре в нижнем колонтитуле плиты-на-уровне. Мелкие волокна в смеси сцепляются с цементом, повышая прочность бетона.При использовании этого типа продукта следуйте спецификациям производителя.

Кладка кирпичная

Кирпич нельзя класть «насухо»; они должны быть влажными, но не мокрыми. Если кирпич слишком сухой, раствор, который вы наносите для каждого следующего слоя, высыхает так быстро, что вы не сможете уложить и выровнять кирпич до того, как раствор начнет затвердевать. Сухой кирпич очень жаждет из-за своей пористости, и он быстро высасывает всю воду из раствора по мере его распределения.Предварительное увлажнение кирпича непосредственно перед укладкой придает поверхности скользкость, которая плохо размазывается при укладке. Лучше всего намочить кирпич за день до укладки, чтобы влага оставалась в теле кирпича, но на ощупь поверхность казалась сухой.

Вам понадобятся некоторые основные инструменты для кирпичной кладки, в том числе молоток, веревка для каменщика, несколько гвоздей 10d, мастерок, ручной уровень, плотницкий мел и холодное долото с широким лезвием. Долото, называемое кирпичным набором, используется для резки кирпича.Постукивание молотком по стамеске надрезает кирпич по линии разреза. Сделайте это на двух поверхностях кирпича. Затем, направив долото внутрь, нанесите резкий удар молотком, и в результате должен получиться чистый перелом.

Перед использованием любого строительного раствора сделайте «сухой прогон». Нарисуйте мелом контур барбекю на фундаментной плите на расстоянии около 2 дюймов от края. При определении размеров пола котлована убедитесь, что между кирпичами оставлены швы размером 1/2 дюйма. Выложите первые два слоя насухо, чтобы убедиться, что соединение или узор будут работать.Если это так, фактические стены будут точными.

Смешайте раствор, используя 1 часть строительной смеси или кладочного цемента и 3 части мелкого чистого песка по объему. Добавьте достаточно воды, чтобы получить консистенцию раствора мягкой грязи. Раствор должен легко соскальзывать с лопаты, но не разбегаться.

Смешивайте небольшие партии, по одной лопате за раз, не используя полный мешок (т. Е. 1 лопату цемента и 3 лопаты песка). Не следует смешивать больше раствора, чем можно использовать за два часа, иначе смесь затвердеет. Если раствор теряет пластичность перед использованием, снова смешайте его с небольшим количеством пресной воды.

Сначала уложите углы ямы, уложив их в три или четыре ряда в высоту. Убедитесь, что нижний слой приклеен к плите раствором. Затем залить стены между углами. По мере того, как вы продолжаете, укладывая курс за курсом, кладите 1/2 дюйма раствора между каждым кирпичом. Укладывайте стык кровати не более чем на три кирпича за раз. Придайте шероховатость поверхности раствора, сделав кончиком шпателя неглубокую борозду. Положите кирпич сверху и постучите кельмой по месту.Нанесите «головной» или вертикальный шов, намазав один конец кирпича раствором. Убедитесь, что все швы полностью заполнены раствором, чтобы обеспечить водонепроницаемость барбекю. Проделайте то же самое с оставшимися рядами ямы, часто используя ручной уровень, чтобы убедиться, что кирпич ровный и ровный.

Часто используйте ручной уровень, чтобы убедиться, что кирпич ровный и ровный. При укладке каждого слоя соскребайте излишки раствора с швов.

Это хорошая идея, чтобы бетонное основание слегка наклонялось в сторону отверстия котлована.Это позволит дренажу из очага.

При укладке кирпича соскребите излишки раствора со швов. Одновременно производится обработка стыков путем формования и сжатия раствора. В качестве инструмента используйте короткую трубу, диаметр которой немного больше, чем толщина стыков. Наденьте трубу на стык сначала вертикально, затем горизонтально, чтобы получился вогнутый стык. Секрет хорошей кирпичной кладки заключается в том, что нельзя сдвигать кирпич, когда он уже установлен, поэтому будьте очень осторожны при кладке кирпича в первый раз.

Выложите стены гриля твердыми кирпичами и удалите крошки раствора мягкой кистью.

Размеры кирпичных ям для барбекю варьируются от строителя к строителю. Высота ямы часто настраивается под высоту строителя (или повара). Имейте в виду, что очаг или пол барбекю должны быть достаточно широкими, чтобы в них можно было разместить решетку и поддон для угля, которые есть в большинстве центров по благоустройству дома. При строительстве внутренних стен очага вставьте 4-дюймовые стержни арматуры в стыки свежего слоя, чтобы поддержать решетку и сковороду на любой высоте, которая, по вашему мнению, будет удобна для приготовления пищи.

Как только ступка застынет, вы готовы устроить праздник, соответствующий футбольному сезону. Приятного аппетита.

Примечание редактора: благодарим Брайана Лайт, директора технических служб Южного кирпичного института, за предоставленную информацию и материалы для этой статьи. Для получения дополнительной информации посетите www.gobrick.com.

Рекомендуемые статьи

Постройте собственное барбекю из кирпича

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Кирпичный мангал

Создайте собственное барбекю из кирпича — с небольшой помощью Home Hardware

Приготовление барбекю — это самый старый способ приготовления пищи. Он возвращает нас в те времена, когда пищу готовили на огне на конце палки.Сегодня мы делаем это, потому что нам нравится компания, запах шипящих полосок или сосисок и свежий воздух, а также потому, что барбекю на заднем дворе стало частью австралийского образа жизни. Вот ваш шанс добавить красивый кирпичный барбекю в свой сад.

Контрольный список для ваших материалов

• Избранные кирпичи
• Товарный бетон (для фундаментов)
• Готовая смесь для строительных растворов (около 1 м площади для смешивания)
• Деревянная опалубка (длина 100 x 25 мм)
• F42 Стальная арматурная сетка 1350 x 780 мм
• 6 — Барные стулья 50 мм (усиливающие опоры)
• Стальные стержни 20-630 x 10 мм для колосниковой решетки
• Выбранная деревянная рабочая поверхность для конфорок и / или гриля
• 4 — Платы 710 x 90 x 25 мм
• 3-370 x 50 x 25 мм Крестовины
• 2-370 x 25 x 25 мм Ручки
• 4-90 x 25 x 25 мм Ручка для упаковки деталей

Рабочие инструменты

• Long Spirit Уровень
• Стальная измерительная лента
• Струна
• Мастерок для кирпичной кладки (лезвие 280–300 мм)
• Отбойный молоток
• Кирпичная подкладка
• Тачка
• Лопата
• Ковш
• Прочные перчатки
• Площадь Строительства *
• Калибровочная штанга *

Шаг 1. Покупка кирпичей

Эта конструкция барбекю основана на глиняных кирпичах стандартного размера 230 мм в длину, 110 мм в ширину и 76 мм в глубину с 10-миллиметровым строительным швом.Вам нужно будет купить как минимум 156 кирпичей, но, поскольку некоторые из них нужно будет разрезать пополам или на три четверти длины, безопаснее заказать дополнительные — скажем, всего 200 — на случай непредвиденных ситуаций. Обязательно укажите твердые, хорошо обожженные кирпичи. Кирпичи, обожженные (или обожженные) при высокой температуре, более термостойкие, чем другие виды, и лучше всего подходят для барбекю. Используйте только глиняные кирпичи — никогда не обрезайте кирпичи проволокой. И убедитесь, что их внешний вид также будет дополнять ваш дом и сад.

Раствор: Самый быстрый и простой способ приготовить раствор для проекта такого размера — это использовать готовый раствор, доступный в мешках по 40 кг.Из одного 40-килограммового мешка будет достаточно раствора, чтобы уложить от 40 до 50 кирпичей, так что вам понадобится как минимум четыре мешка. Если вы сами замешиваете строительный раствор, используйте правильную смесь: одна часть цемента, одна часть извести и шесть частей песка — хороший общий раствор для кирпичной кладки.

Шаг 2. Выберите свой сайт

При приготовлении барбекю большая часть еды готовится на кухне, поэтому выбирайте место рядом с домом для легкого доступа. Выберите место, защищенное от ветра, или, по крайней мере, убедитесь, что оно не слишком близко к дому, иначе вы можете выкурить его во время готовки.Также постарайтесь расположить барбекю так, чтобы от него не было дыма над площадкой для отдыха на открытом воздухе. И убедитесь, что вокруг огня достаточно места для свободного передвижения, а также места для стола и нескольких скамеек. Если ваше барбекю является частью нового ландшафта, спланируйте его так, чтобы он вписался в ваш общий дизайн.

Шаг 3. Подготовьте свой сайт

В итоге у этого барбекю получится пять с половиной кирпичей в ширину, три с половиной кирпича в глубину и десять ячеек в высоту, поэтому для строительства вам понадобится прочная бетонная плита.Сначала отметьте область размером около 1430 x 835 мм, вбив четыре угловых штыря в землю и соединив их линией (рис. 1). Строки I и 2 должны быть равной длины, 3 и 4 равной длины. Проверьте расстояние между диагонально противоположными углами с помощью рулетки, чтобы убедиться, что все они находятся на одинаковом расстоянии друг от друга (строки 5 и 6). Это гарантирует, что площадка будет одновременно параллельной и квадратной. Вам потребуется выкопать на глубину около 100 мм. При необходимости плотно утрамбуйте дно, затем закройте в зоне обрезными досками и колышками.Чтобы вес барбекю или растущие корни деревьев не повредили бетонную плиту, поместите легкую стальную арматурную сетку в коробчатую область, поддерживаемую 50-миллиметровыми барными стульями. Смешайте товарный бетон, следуя инструкциям на пакете, и вылейте его в коробку, убедившись, что арматурная сетка полностью покрыта. Выровняйте плиту прямым брусом (рис. 2). Накройте бетон полиэтиленовой пленкой и оставьте для отверждения на неделю. Затем снимаем окантовку и засыпаем бока.

Шаг 4. Укладка барбекю

Положите имитацию первого слоя без раствора на бетонную плиту, чтобы правильно расположить барбекю, не забывая оставлять зазоры 10 мм между каждым кирпичом для раствора. Убедившись, что все углы имеют квадрат (рис. 3) с квадратом вашего строителя, отметьте положение кирпичей мелом или веревочной линией и колышками. Теперь перемешайте раствор на ступке в соответствии с инструкциями на пакете готовой смеси. Раствор имеет правильную консистенцию, когда он прилипает к шпателю, который держится почти вертикально.

Первый ряд: После Рис. 4, уложите 10-миллиметровый слой раствора для двух или трех кирпичей, начиная с угла. Постепенно разложите кончик шпателя посередине. Поместите угловой кирпич на место и постучите по нему ручкой шпателя. Удерживая следующий кирпич одной рукой, соскребите строительный раствор мастерком по торцу кирпича (рис. 5). Это известно как «намазывание маслом». Приложите смазанный маслом конец к первому кирпичу, чтобы образовался вертикальный стык толщиной 10 мм и плотно прижмите ручкой шпателя.Когда вы будете сдвигать кирпичи, некоторое количество раствора будет сочиться. Чтобы соскрести излишки, держите шпатель под углом и аккуратно удалите его резкими движениями. Кирпичная кладка должна оставаться чистой. Завершите первый курс, постоянно проверяя своим спиртовым уровнем, что кирпичи действительно расположены горизонтально.

Следующие ряды: Уложите второй ряд по рис. 6, следуя той же процедуре, что и при укладке первого ряда. Убедитесь, что кирпичи расположены в шахматном порядке — т.е.что стыки в верхних кирпичах никогда не перекрывают стыки между кирпичами в нижнем ряду. Третий ход — это повтор первого (фиг. 4) , четвертый такой же, как второй (фиг. 6) и так далее. Уложите шестой ряд, как показано на Рис. 7. Выступающие кирпичи будут поддерживать зольник. Зольник изготовлен из оцинкованной листовой стали, обрезанной по углам и согнутой на 50 мм по всем краям, чтобы сформировать поддон. Если хотите, можете попросить изготовителя металла сделать это за вас.Седьмой ряд является повторением Рис. 4. 10-миллиметровые стальные стержни, образующие колосниковую решетку, уложены поверх седьмого ряда. Распределите их равномерно и положите на них восьмое блюдо, следуя Рис. 6. Положите девятый блюдо, как показано на Рис. 7 , с выступающими кирпичами, чтобы поддержать вашу плиту или гриль. Наконец, уложите последний слой, как показано на Рис. 6. Когда закончите, дайте раствору затвердеть как минимум на две недели перед использованием, а затем сначала разведите небольшой огонь.

Разделка кирпича: Шестой и девятый ряды (Рис. 7) используйте половину и три четверти кирпича, чтобы переставить два на последнем ряду. Это означает, что вам придется разрезать кирпичи по размеру. Нарисуйте линию отреза на каждой стороне кирпича и надрежьте ее по всей длине валиком и молотком. Положите дно кирпича на траву или песок, положите валик на линию с надрезами и плотно ударьте по валику молотком по всем граням (недостаточно сильно, чтобы сломать кирпич). Вернитесь на первую попавшуюся поверхность и нанесите резкий удар по валику.Кирпич должен четко ломаться по линии (рис. 8). В качестве альтернативы вы можете использовать пилу или угловую шлифовальную машину с каменным диском, чтобы разрезать кирпичи. Постоянно проверяйте С каждым новым курсом используйте калибровочную штангу, чтобы проверять, поднимаются ли кирпичи на правильную высоту (рис. 9). Постоянно проверяйте своим спиртовым уровнем, чтобы каждый кирпич был квадратным, когда вы его кладете. Вы также должны проверить все поверхности вашей кирпичной кладки, чтобы убедиться, что ваши ряды поднимаются идеально вертикально.

Шаг 5: Делаем рабочую поверхность

При приготовлении барбекю вам необходимо место рядом с огнем для приготовления пищи, а также для хранения приправ и инструментов в пределах досягаемости. Удобную деревянную рабочую поверхность, которая лежит над местом для хранения топлива, легко сделать (габаритные размеры примерно 710 x 360 мм). Добавьте сверху простую деревянную ручку, и она также может служить удобным лотком для переноски. Для его изготовления отрежьте четыре бруса 90 x 25 мм. Используйте оцинкованные гвозди или шурупы, чтобы прикрепить их к трем перемычкам 50 x 25 мм.Распределите доски равномерно, оставив небольшие промежутки между ними для дренажа. При покупке обязательно указывайте прочный качественный брус. К ним относятся большинство местных твердых пород дерева или обработанная сосна. Чтобы сделать ручку, поместите распорку 25 x 25 мм на каждую из двух внешних досок. Поверх этих распорок поместите брус размером 25 x 25 с закругленными краями (рис. 10). Скрепите их вместе с помощью 6-миллиметровых оцинкованных болтов для тренеров, достаточно длинных, чтобы проходить прямо через поперечины под ними. Затем покрасьте или протрите, чтобы защитить его от непогоды и продлить срок службы.

Шаг 6. Очистка

Очистить новую кирпичную кладку не позднее, чем через два дня после ее укладки. Начните сверху и слейте как можно больше раствора. Затем очистите его деревянным скребком с большим количеством воды. Оставшиеся мазки из раствора очистите смесью из 1 части спирта (соляной кислоты) и 10 частей воды — никогда не сильнее и даже слабее на светлых кирпичах. Важно, чтобы все очищаемые поверхности кладки были предварительно пропитаны водой.Очищайте за раз только небольшие участки и сразу же хорошо промывайте их — не позволяйте спирту высохнуть на кирпичах. Будьте предельно осторожны при приготовлении и использовании этой смеси — духи соли могут нанести вред вашей коже и глазам, поэтому надевайте резиновые перчатки и защитные очки, чтобы не разбрызгать смесь на голую кожу.

Альтернативный дизайн

На дровах или газе НД — выбор за вами. Газовое пламя, конечно, намного проще контролировать, и сегодня на рынке представлен широкий спектр моделей и размеров.Если вы выберете газ, отверстие для огня можно легко замуровать кирпичом до шестого ряда для более аккуратного вида. Для этого вам понадобятся еще два с половиной кирпича для каждого ряда, альтернативно уложенного, как показано на рис. 11 — всего 15. Газовый баллон с низким давлением помещается в исходную зону хранения древесины. Не забудьте оставить отверстие в кирпичной кладке центральной стены для подсоединения шланга газового баллона.

Бренды, которым вы доверяете

Построить барбекю из кирпича | Лейкленд Двор и сад

Преимущества постройки мангала из кирпича многогранны. Кирпичный барбекю может красиво украсить ваш внутренний дворик, а кирпичный дизайн хорошо сочетается с любой садовой обстановкой. Он не только великолепно выглядит, но и может придать вкусный аромат любой обычной еде. Как только вы его построите, вы удивитесь, как вы когда-либо проживали лето без него.

Барбекю из кирпича обычно делают с гораздо большим пространством для гриля, чем гриль стандартного размера, поэтому они отлично подходят для вечеринок на открытом воздухе. Также мангалы из кирпича очень прочны и устойчивы к атмосферным воздействиям.

Вы можете построить барбекю из кирпича с раствором или без него, каждый из которых имеет свои преимущества. Использование строительного раствора обеспечивает долговечность, но при этом ваше барбекю будет долговечным. Не использовать раствор не так прочно и стабильно, но его легко снять и быстро восстановить, если вы решите переехать.

Строительство барбекю из кирпича — простая работа, которая обойдется вам дешевле, чем установка нового газового гриля, и продлится намного дольше. При наличии подходящих инструментов, материалов и небольшого мастерства вы можете приготовить барбекю, которому позавидуют все ваши соседи.

Постройте барбекю из строительного раствора

Необходимые инструменты и материалы:

• Грили для барбекю
• Противопожарные решетки
• Пепельницы
• Мел
• Кельма с острым краем
• Кирпичный раствор сухой смеси
• Кирпич SW
• Строительная пл.
• уровень
• Z-образные металлические стяжки
• Арматурный стержень 7 дюймов x 3/8 дюйма (24 шт.)
• Кронштейны и разделочная доска (дополнительно)
• Гвозди для кирпичной кладки (по желанию)

(1) Купите материалы
Купите грили для барбекю, решетки для огня и пепельницы в хозяйственном магазине, прежде чем начать строительство.Эти предметы будут определять, насколько большим будет барбекю, поэтому вы должны иметь их заранее. Определившись с размером решетки, решите, сколько кирпичей вам нужно. В среднем у вас есть 13 блюд (или рядов) в высоту. Если вы хотите прикрепить к мангалу разделочную доску, вы можете приобрести доску, кронштейны и другие необходимые материалы в хозяйственном магазине.

(2) Выберите место для барбекю
Вам понадобится ровное бетонное или кирпичное место для барбекю. Если у вас нет патио из бетона или кирпича, вам нужно будет заложить небольшое бетонное основание для барбекю.Вы также можете подумать, в какую сторону обычно дует ветер, и расположить барбекю так, чтобы дым уносился прочь от повара и обеденной зоны.

(3) Определите размер барбекю

Обозначьте, насколько большим будет ваше барбекю, с помощью меловой линии на базовой бетонной плите. Без строительного раствора уложите два ряда (или слоев) кирпича, чтобы определить размер барбекю. Не забудьте оставить 1/2 дюйма между каждым кирпичом для швов раствора. Следуйте схеме выкладки кирпича для первого ряда.

(4) Укладка первого ряда
Удалите кирпичи и с помощью остроконечного шпателя нанесите раствор на бетонное основание, но не выходите за меловые линии. Уложите первый слой кирпичей, следуя схеме первого ряда. Нанесите раствор на стороны каждого кирпича, прежде чем класть его, и прижмите кирпичи друг к другу.

(5) Укладка остальных участков
Остальные участки чередуются по схеме. Курсы с четными номерами следуют одному образцу, а курсы с нечетными номерами — другому образцу.См. Диаграмму на Рисунке 1 для схем. Чередуйте шаблоны, пока не получите 13 блюд. Используйте уровень, чтобы убедиться, что каждая трасса ровная, и используйте строительный квадрат, чтобы углы выходили на идеальный угол в 90 градусов. На каждом ряду с нечетными номерами (1, 3, 5…) установите в растворе металлические стяжки z-образной формы и равномерно распределите их. Поместите z-образные стяжки в разные места на каждом поле.

(6) Установите арматуру в строительный раствор. Ширина каждого ряда будет 3 ширины с обеих сторон.Wythe — это вертикальный ярус кирпичей, каждый из которых имеет ширину 1 кирпич. Мы рекомендуем ширину мангала по 3 кирпича с каждой стороны. Перед тем, как разместить внутреннюю часть восьмого ряда, установите 7-дюймовые арматурные стержни в стыки станины с выступом на 4 дюйма из кирпичей. Установите четыре стержня с каждой стороны гриля, чтобы удерживать решетку. Таким же образом установите арматуру на девятом и двенадцатом рядах. Это позволяет разместить 2 решетки для гриля. Всего вы будете использовать 24 куска арматуры.

(7) Укладка верхней полосы
Для верхней полосы внутренний ряд укладывается узкой стороной наружу в качестве носилок, а внешний ряд укладывается короткой стороной наружу в качестве заголовка.(См. Рисунок в шаге 6.) Когда раствор высохнет, вы можете прикрепить разделочную доску к стороне барбекю с помощью гвоздей с рифлением. Обратитесь в хозяйственный магазин за помощью в поиске нужных.

Построить складское место (необязательно)

Необходимые инструменты и материалы:

• Кирпич SW
• Кирпичный раствор сухой смеси
• Кельма с острым краем
• уровень
• Дерево (для двери и коробки)
• Гвоздь оцинкованный
• Две 2-дюймовые латунные петли для приклада
• Пружинная защелка
• Сверло

(1) Залить бетонную крышу для бункера для хранения
Следуйте тем же инструкциям для постройки кирпичного барбекю с использованием раствора.Вы прикрепите ящик для хранения по обе стороны от гриля. Используйте 2 x 4, чтобы сделать каркас для бетонной плиты, которая будет закрывать контейнер для хранения. Размеры плиты составляют 20 3/4 x 20 3/4 x 2 3/4 дюйма, поэтому рама также должна соответствовать этим размерам. Используйте кусок дерева того же размера, что и верх дверной коробки, и поместите его в передней части формы, чтобы образовался отступ. Положите каркас на ровную поверхность, покрытую пластиком, и залейте бетон, чтобы он полностью высох.

(2) Вырежьте раму
Вырежьте раму из деревянных брусков размером 1 x 2 дюйма так, чтобы каждая сторона рамы составляла 13 1/4 дюйма.Вбейте гвозди в древесину и через раствор, соединяющий каркас с кирпичными стенками бункера.

(3) Прикрепите бетонный верх
После того, как рама будет прикреплена к раствору. Положите бетонную крышку на контейнер для хранения так, чтобы рама вошла в углубление в бетонной плите. Положите кирпич с раствором на бетон по той же схеме, которую вы использовали для кирпичного барбекю.

(4) Вырежьте и прикрепите дверцу отсека для хранения
Дверь должна быть изготовлена ​​из 4 деревянных частей размером 1 x 4 дюйма и гвоздей.Перед тем, как прикрепить дверцу к мусорному ведру, прибейте к раме 2 куска дерева размером 1 x 2 дюйма в виде поперечных полос сверху и снизу. (См. Рисунок выше). Каждая поперечная полоса должна быть длиной 11 1/4 дюйма. Прибейте 9-дюймовый кусок дерева размером 1 x 2 дюйма перпендикулярно поперечным полосам на левой стороне между двумя поперечными полосами. Эта деталь будет служить петельной планкой. Прикрепите одну 2-дюймовую латунную петлю к планке петель, а другую — к двери и прикрепите дверь к планке петель. Установите пружинный фиксатор и дверную скобу на дверь и раму, следуя инструкциям производителя.Просверлите отверстие в двери и прикрепите небольшую латунную ручку.

Построить барбекю из кирпича без раствора

Необходимых материалов:

• Кирпич SW
• Грили для барбекю
• Решетки колосниковые
• Пепельница

(1) Найдите ровное место
Построить барбекю без строительного раствора — несложный проект. Очень важно, чтобы место, которое вы выбрали для барбекю, было абсолютно ровным и устойчивым, так как не будет раствора, скрепляющего кирпичи.Для этого типа барбекю лучше всего строить на бетонной плите, а не на мощеной площадке.

(2) Укладка кирпича
Процесс укладки кирпича для барбекю без раствора намного проще, чем для кирпичного барбекю с раствором. Кирпичи укладывают чередующимися парами коллекторов и подрамников. Два кирпича смотрят в одну сторону, а два рядом с ними смотрят в противоположную сторону, как узор плетения корзины. Стандартная высота этого барбекю — тринадцать ячеек.

(3) Комплект подставок для гриля

Внутренние кирпичи четвертого и седьмого ярусов слегка выдвинуты внутрь топки, чтобы создать выступы, поддерживающие решетку.

Как построить барбекю-гриль из кирпича

Если вы хотите построить кирпичный гриль для барбекю, который относительно не требует обслуживания и может обеспечить вам, семье и друзьям годы развлечений на свежем воздухе, то вы попали в нужное место.

Строительство кирпичного гриля состоит из трех компонентов; заливка бетона, укладка кирпичей и отделка раствора. С ними легче обращаться, если они разбиты на несколько частей.

Вам нужно будет использовать металлические решетки для гриля в качестве ориентира, чтобы вы могли определить размер и размещение кирпича.Если вы хотите, чтобы ваши стены были толще одного набора кирпичей, убедитесь, что вы сразу это определите.

Отметьте область маркером и убедитесь, что весь мусор и трава удалены. Вам нужно будет выкопать 8 дюймов площади и убедиться, что земля ровная. Используйте быстросохнущий цемент, как указано в инструкции, и залейте его до уровня земли, чтобы создать плиту.

Перед укладкой кирпича в раствор необходимо высушить первый слой кирпича.Разложите кирпичи от конца до конца по всему периметру бетонной плиты, оставив между ними зазор примерно в один дюйм для раствора. Кирпичи должны быть аккуратно выровнены по углам.

Создайте предварительно приготовленный раствор и уложите слой раствора по отмеченным линиям, где будут лежать кирпичи. Слегка вдавите первый кирпич в раствор, затем нанесите слой раствора поверх следующего кирпича.

Вам нужно будет повторять это снова и снова, пока не закончите всю основу гриля.

Не забудьте повернуть некоторые кирпичи так, чтобы они выступали из решетки; это будут выступы опоры решетки гриля. Разная высота создает больше места для приготовления пищи и разный уровень тепла и температуры.

Остальные кирпичи будут построены на задней и внешней стенах, оставив переднюю часть открытой, чтобы можно было получить доступ к древесному углю.Поместите раствор поверх кирпичей и начните укладывать оставшуюся часть, как вы это делали на предыдущем шаге.

После того, как вы положите последний слой кирпича и раствора, дайте ему высохнуть, чтобы швы образовали вогнутую выемку внутри раствора.
