Укладка теплого пола под плитку. Видео монтажа

Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

• Насос занимает достаточно много места

• При подключении к водопроводу в общем стояке снизится давление

• В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

1. Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

2. После высыхания стяжки укладывают нагревательные секции.

3. После установки системы нужно ее включить и проверить.

4. После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

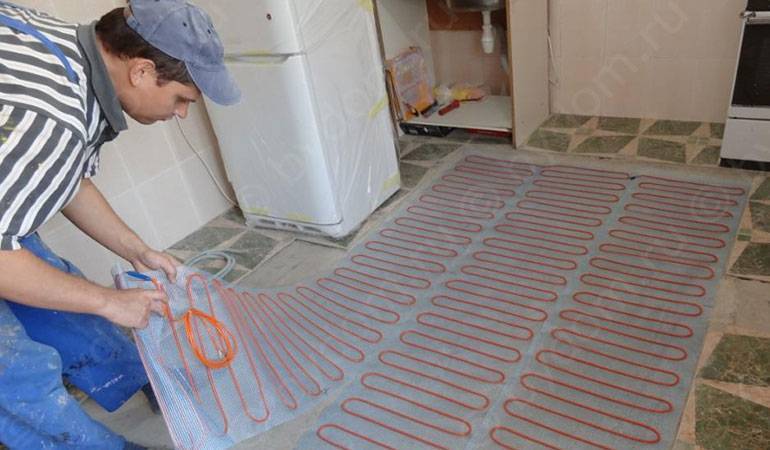

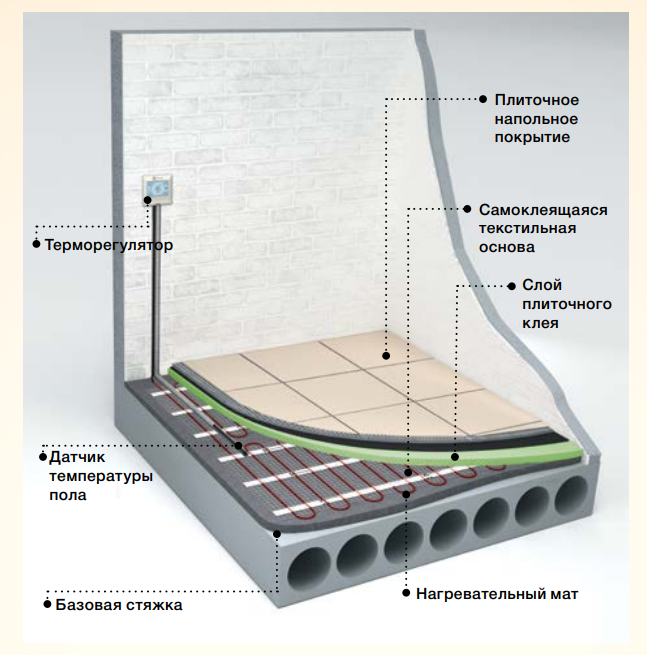

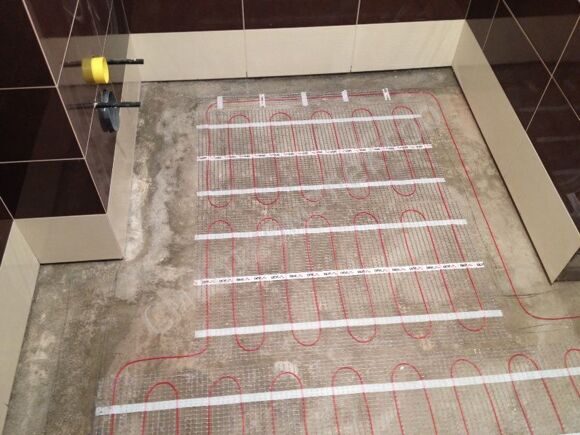

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно!

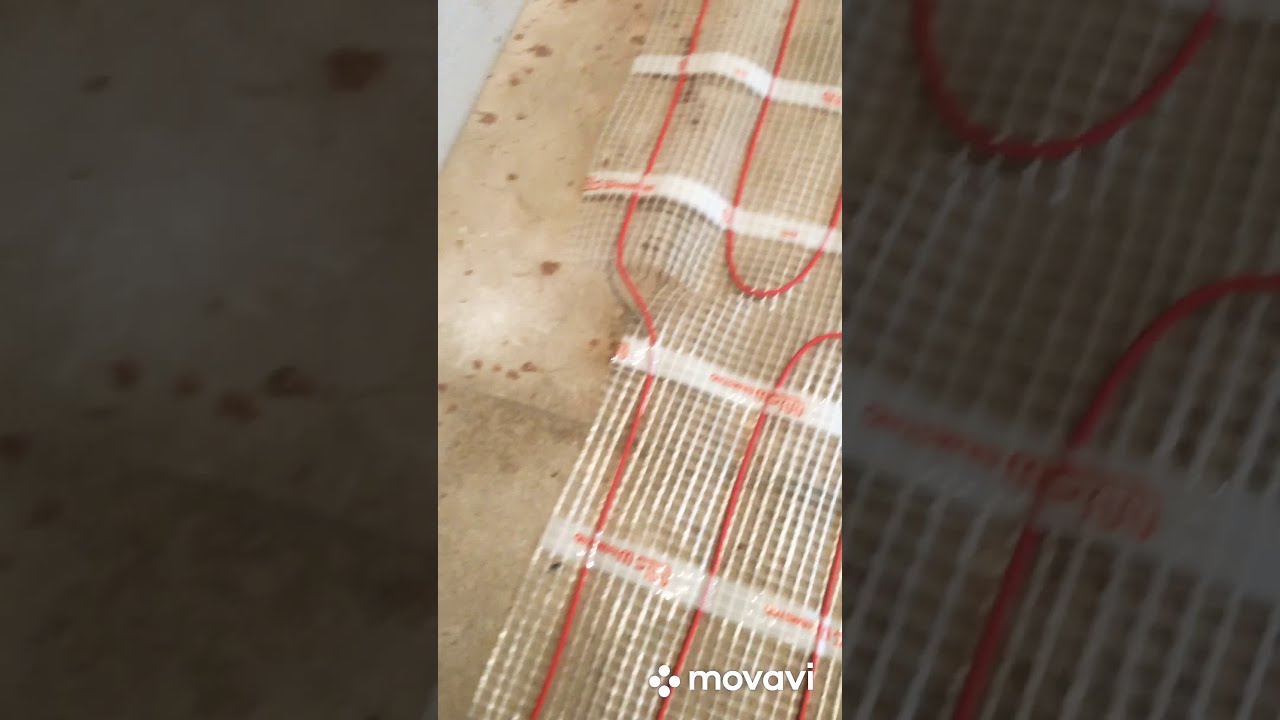

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

1. Тщательно очистите основание, при необходимости выровняйте.

2. Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

3. Далее можно приступать к укладке теплоизолирующих материалов.

4. Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

   Важно! Полосы должны идти встык, но не накладываться друг на друга!

5. Изолируйте все медные полосы на линиях среза!

6. После этого подключите все провода к терморегулятору по схеме производителя.

7. Выполните проверку системы.

8. Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

9. Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

Теплый пол электрический под плитку своими руками

Многие предпочитают отделывать пол в ванной комнате, коридоре или кухне керамической плиткой. Кафель, однако, покрытие холодное, и ходить по нему босиком некомфортно. Но отказываться по этой причине от керамики не стоит, есть отличный выход – электрический теплый пол под плитку. Система служит не только для подогрева полов, но и дополняет центральную систему отопления. Теплые полы незаменимы в домах, где есть маленькие дети.

Теплые полы имеют массу достоинств. Но как правильно устроить электроподогрев? Сложно ли уложить кабель или маты своими руками? Об этом пойдет речь в статье.

Какой тип пола выбрать?

Система электрических теплых молов имеет следующие модификации:

Среди достоинств кабеля можно назвать низкую стоимость и возможность удерживать тепло даже после отключения системы, что позволяет экономить электричество. Однако электрический теплый пол под плитку имеет пониженную степень электробезопасности, технология его монтажа более сложная и требует точного расчета длины кабеля. Этот тип электроподогрева полов чаще всего применяется в ванной комнате.

Термоматы – это по сути усовершенствованный кабель. Маты бывают инфракрасные и конвекционные. Удобство последних заключается в том, что греющий элемент закреплен на сетке из стекловолокна. Монтаж матов намного удобнее, чем кабеля, все что нужно, это купить рулон необходимого размера. Кроме того, стяжка не обязательна и монтаж происходит в слой плиточного клея. Укладка таких теплых полов рекомендуется под плитку или керамогранит.

Подготовка к монтажу теплого пола

Монтаж любого типа теплых полов начинается с подготовки основания. Как кабель, так и маты укладываются на ровную, чистую поверхность. Первое, что нужно сделать, демонтировать старое напольное покрытие, удалить с него остатки краски, лака, пыли и грязи. Если имеются какие-либо дефекты, неровности, необходимо выполнить черновую стяжку. Ее толщина может составлять от 30 до 70 мм. Какой тип стяжки выбрать, решать вам. Например, цементно-песчаные растворы могут сохнуть до четырех недель. Если нужно сделать пол в ванной как можно быстрее, то лучше остановиться на самовыравнивающихся смесях. Перед тем, как заливать пол, на стенах на предполагаемом уровне стяжки крепится демпферная лента.

Почему к поверхности предъявляются столь высокие требования? Дело в том, что если технология будет нарушена и нагревающий кабель упрется в какую-либо неровность на основании и прогнется, может случиться его пробой, что приведет к выходу из строя всей системы теплых полов.

После того, как основание выровнено, составляется схема подключения системы подогрева пола под керамическую плитку. На схеме отмечается шаг, с которым будет производиться укладка греющего кабеля или матов. Схема должна учитывать следующие моменты:

1. Отступ от стены должен составлять минимум 10 см;
2. Там, где будет стоять мебель или другие крупногабаритные предметы, которые затруднят теплоотдачу, теплый пол не монтируется;
3. Элементы подогрева можно укладывать в любом удобном направлении. Обогреваться должны только необходимые участки.

Количество материалов, кабеля или термомата, рассчитывается исходя из полезной площади ванной и требуемой мощности. Закрепить систему теплых полов на стяжке можно с помощью монтажной ленты.

Важным моментом является выбор места в стене, где будет установлен термостат. При необходимости делается отдельная проводка для подключения системы теплых полов. Технология требует также для подобных устройств отдельного вывода из щита электропитания.

Когда все перечисленные подготовительные работы завершены, можно приступать к укладке под плитку теплых полов.

Укладка электрического теплого пола

Первый шаг на этапе монтажа – теплоизоляция поверхности. От того, насколько качественно утеплено основание, зависит эффективность и экономичность системы теплых полов. Специалисты рекомендуют использовать в качестве утеплителя фольгированный пенофол. Куски стелятся вплотную друг к другу, а стыки проклеиваются фольгированным монтажным скотчем. Для улучшения теплоизоляции помещения пенофол должен на несколько сантиметров заходить на стены. Если вы используете пенополистирол или полипропилен, учтите, что высота комнаты уменьшится.

После того, как утеплитель уложен и закреплен, по периметру клеится демпферная лента, которая компенсирует расширение покрытия при нагревании.

Поверх теплоизоляции кладется металлическая сетка. Она служит для предотвращения прямого контакта с элементами подогрева, а также делает укладку теплого пола под плитку своими руками более легкой.

Затем монтируются датчик температуры и термостат – устройства, которые контролируют работу системы «электрический теплый пол». Термостат может быть механическим или электронным, накладным или встраиваемым. С его помощью выставляется желаемый режим температуры и время включения и отключения системы. Он устанавливается рядом с розетками в стене.

Датчик температуры монтируется непосредственно в полу, в штробе. Она должна направляться вертикально к перекрытию. Чтобы защитить датчик от внешних воздействий, он укладывается в гофру, конец которой заматывается изолентой. По правилам, выносная часть температурного датчика должна быть расположена на расстоянии 40 см от стены.

Дальше – укладка кабеля:

1. Зафиксировать кабель на крепежной сетке согласно разработанной схеме с помощью пластиковых хомутов. Расстояние между витками должно быть везде одинаковым, в противном случае подогрев будет происходить неравномерно.
2. Подключить термостат к нагревающему элементу.
3. Проверить, правильно ли подключена система. Для этого нужно с помощью мультиметра (тестера) измерить сопротивление. Значение до и после укладки должно быть одинаковым.
4. Включить электрообогрев на некоторое время.
5. Отключить питание теплого пола.

Маты укладываются по схожей технологии, подробнее в видео:

Если вы правильно установили электрический пол своими руками, можно переходить к следующему этапу – укладке плитки.

Укладка керамической плитки

Перед тем, как класть кафель на пол в ванной, делается стяжка. Ее толщина должна составлять не более 30-50 мм.

Пока стяжка полностью не высохнет, электроподогрев включать нельзя.

Устройство стяжки необходимо только в том случае, если используется нагревательный кабель. Если выбор сделан в пользу термоматов, то этого делать не требуется, поскольку маты могут быть основанием под плиточный клей.

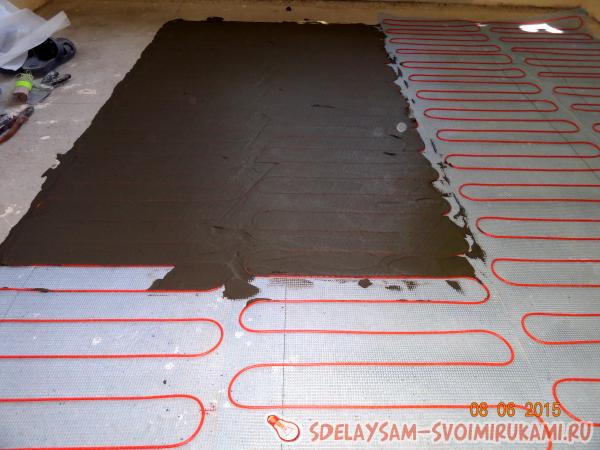

После того, как стяжка застынет, укладывается керамическая плитка. Эта задача вполне осуществима своими руками, но если вы не уверены, доверьтесь профессионалам.

Сначала выбирается схема укладки кафеля. Лучше, чтобы на самых видных местах были целые плитки, а в неприметных – обрезанные. Пол размечается перпендикулярными линиями от центра стен, по ним и нужно класть керамику. Поверхность должна быть идеально горизонтальной.

Для удобства на нагревательном элементе можно положить монтажную сетку. Укладка начинается с дальнего угла от двери. Плиточный клей наносится с помощью зубчатого шпателя ровным слоем, толщина которого не должна быть минимум 5 мм. Он должен заполнить все пустоты. Со всех сторон уложенной плитки вставляются пластиковые крестики. Они нужны для контроля расстояния между плитками. Необходимо постоянно проверять уровень горизонта. Если получается так, что плитки находятся на разном уровне, это можно отрегулировать, увеличив или уменьшив толщину слоя клея.

При необходимости кафель обрезается с помощью плиткореза. Если у вас его не оказалось под рукой, это можно сделать «болгаркой» или стеклорезом.

Когда весь пол заполнен плитками, нужно подождать сутки, пока клей схватится. Затем на швы наносится затирка. Излишки сразу же убираются влажной губкой. Рекомендуется подождать несколько дней, пока стяжка и клей окончательно высохнут, и только тогда включать электрический теплый пол. Несоблюдение технологии может привести к неэффективной работе системы.

Монтаж теплых полов – дело непростое. Однако, приложив максимум стараний и полученные знания, вы сможете сделать свою ванную комнату теплой, уютной и комфортной. Оставляйте комментарии — делитесь своим мнением, опытом, критикуйте!

Материалы По Теме:

Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

• монтаж под бетонную стяжку;
• укладка под плитку на стяжку;
• установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

• кабельные;
• кабельные с армирующей сеткой;
• пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

• теплые полы;
• провода для соединений;
• крепления;
• термодатчик;
• регулятор температуры;
• защитная система;
• медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность,  и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

• Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
• При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
• Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.

Еще статьи по теме:

Как сделать теплый пол своими руками.

Своими руками можно сделать абсолютно любой теплый пол. В этой статье мы рассмотрим основные особенности монтажа своими силами теплых полов разных типов.

Как известно, теплый пол, делится на две основные группы — электрический и водяной. Монтаж водяного пола мы рассмотрим в другой статье, а здесь поговорим о монтаже разных типов электрического теплого пола своими руками. Прежде чем приступить к монтажу нужно сначала выбрать сам теплый пол, если он еще не выбран, поскольку от типа пола зависит способ монтажа. Поэтому будем одновременно говорить о выборе и монтаже разных типов пола.

Выбор теплого пола.

Выбирая теплый пол нужно, конечно, руководствоваться несколькими критериями. Это и его надежность, безопасность, цена, потребление электроэнергии, и такой немаловажный факт, как особенности монтажа. Почему это так важно? Ведь мы выбираем теплый пол для конкретного случая — пол может быть в ванной, на кухне, в комнате, на даче, в гараже, даже вне дома укладывают теплый пол — это называется подогрев открытых площадок — чтобы не замерзали зимой.

Кроме того на выбор большое влияние оказывает напольное покрытие. Под каждое может быть рекомендован свой тип пола. Кроме этого влияют такие факторы, как условия работы- теплый пол может использоваться как для комфортного подогрева пола, так и для основного отопления помещения.

Кроме того нужно подумать и качестве самого тепла. Общепризнано, что инфракрасные системы обогрева дают более комфортное тепло, чем обычные электрические (кабельные).
Как видите, выбрать конкретный пол, подходящий для нужного случая — дело не самое простое. Но все не так страшно. Сейчас мы в этом разберемся.

Первое — помещение где делаем монтаж. Для ванной комнаты, кухни и других помещениях, где кладется плитка рекомендуем тонкий мат в клей-самый простой в монтаже теплый пол под плитку своими руками. Это может быть традиционный кабельный мат или стержневой карбоновый инфракрасный мат. Для него не нужно никакой дополнительной подготовки. Сама установка мата отличается максимальной простотой. По принципу — делать меньше всего. Разложили, подключили провода и положили плитку. Подробная инструкция по укладке кабельного мата здесь, стержневого карбонового — здесь.

В бане. Теплый пол в бане своими руками сделать также не сложно. В бане обычно укладывается плитка, поэтому здесь используются те же варианты и способы монтажа.

Также тонкий мат рекомендуют в случаях, когда пол уже подготовлен и нет возможности дополнительно поднимать уровень.
К недостаткам можно отнести то, что маты обычно имеют невысокую мощность на 1кв.м. и, поэтому , с трудом могут использоваться для основного отопления. Еще один минус — мат имеет фиксированную ширину (обычно 50-80см) и не поместится в узких проходах.

Этих недостатков лишены кабельные полы на основе тонкого кабеля в плиточный клей. При всех преимуществах матов они лишены их недостатков, т.е могут быть использованы в качестве основного отопления (за счет регулировки шага укладки и, соответственно, мощности на 1 м.кв.) и в труднодоступных местах. Единственный небольшой минус — чуть сложнее укладка, так как нужно будет самому прикрепить к полу монтажную ленту и укрепить на ней кабель. Но и цена на кабель ниже, чем у мата! Инструкцию по кабельному полу — смотрите здесь.

Толстый кабель в стяжку — можно делать на этапе заливки стяжки. Преимущества — делается на века! Позволяет менять напольную плитку, не трогая теплый пол, позволяет класть на только плитку, но и любые другие напольные покрытия — ламинат, линолеум, паркет, ковролин, доску — все, что угодно. Некоторые представители кабеля в стяжку годятся даже для отопления открытых площадок. Также кабель в стяжку хорошо подойдет для обогрева гаража. Теплый пол своими руками электрический под плитку — обращайтесь в нашу компанию. Мы подберем оптимальный вариант и проконсультируем по монтажу.

Если стяжка не требуется или она уже есть — нужно укладывать другие системы теплого пола.

В комнате под ламинат и паркетную доску — идеально подходят инфракрасные пленки. Пленочный теплый пол своими руками это простой и быстрый способ обогреть комнаты. Кроме этого они обладают всеми полезными свойствами инфракрасного обогрева. Причем под твердые покрытия — ламинат, паркет, доска — подходят не только сплошные пленки но и «полосатые», что может значительно удешевить систему.
Инструкция по монтажу пленочного инфракрасного теплого пола своими руками — здесь.

Под ковролин и линолеум — рекомендуем сплошные пленки. Их можно делать даже без защитного слоя, настолько они надежны. «Полосатые» пленки можно использовать только при защите их сверху специальным защитным слоем.

Сплошная пленка также используется под плитку — в этом случае теплый пол может быть использован в качестве основного отопления с сохранением всех преимуществ инфракрасного обогрева. Монтаж сплошной пленки под плитку своими руками имеет отличия, инструкция здесь.

По праву сплошные инфракрасные пленки являются самым универсальным теплым полом — подходят под любые покрытия и для любого типа подогрева- комфортный пол или основное отопление. Небольшое неудобство при укладке под плитку — над пленкой должна быть небольшая стяжка или теплопроводящая панель толщиной около 1см.

Стержневой карбоновый мат может быть уложен как в стяжку, так и в плиточный клей. В этом его универсальность — как и сплошная пленка может быть уложен под любое покрытие, но в силу небольшой мощности(116вт/м2) только как теплый пол для комфортного обогрева.

Если у вас остались вопросы по выбору теплого пола и монтажу — обращайтесь за консультацией к нашим специалистам по телефонам или в чате на сайте. Если вы не совсем уверены в своих силах и считаете что лучше доверить работы специалисту — наши мастера к вашим услугам.

как сделать электрический, инфракрасный, водяной, видео-инструкция

Балкон в современной квартире постепенно из кладовки превращается в продолжение жилища со всеми вытекающими характеристиками: комфорт, отличные отделочные материалы и использование различных технологических идей. Многим мастерам приходит в голову мысль сделать теплый пол на балконе своими руками. Если знать основные принципы этой работы и запастись временем, то облагораживание балкона – не такая сложная в решении задача.

Содержание статьи

Подготовительные процедуры

Самое первое дело, которое требуется сделать до ремонтных работ, — очистка площади от мусора, старых и неиспользуемых вещей и т.п. После мастеру нужно определиться с видом будущего балкона: каким он станет после ремонта? Весь фронт работ во многом зависит от наличия свободного времени, желания творить и определенной суммы денег.

Стяжка балконного пола

Для выполнения стяжки для теплого пола домашнему умельцу потребуются следующие материалы:

• Сухая смесь – 2 мешка;
• Цемент – из расчета 3 кг на мешок смеси;
• Грунтовка с глубоким проникающим свойством;
• Вода.

Грунтовкой проходят все основание балкона или лоджии. При смешивании сухой специальной смеси, цемента и воды необходимо стремиться к консистенции деревенской сметаны. Приготовленную массу выливают на балконе и начинают разравнивать с помощью мастерка.

Сушится стяжка от 48 до 72 часов. После затвердения опалубка снимается, все недочеты корректируются заново разведенной смесью.

Совет: Если прижимать правило поближе к полу, готовая поверхность получится гораздо ровнее.

Как выбрать электрический теплый пол

Теплые электрические полы вошли в жизнь современного человека сравнительно недавно. О такой роскоши поколение наших родителей и помыслить не могло. Монтаж такого пола сокращает затраты на обогрев пространства, а комфорт при хождении – дополнительный бонус. Все применяемые на сегодняшний день виды электрического подогрева пола можно подразделить на несколько видов:

• Использование системы кабелей;
• Применение нагревательных матов;
• Монтаж инфракрасной пленки на полу.

К любым ремонтным работам относительно площади балкона или лоджии предъявляются повышенные требования относительно утепления стен, пола и потолка. Это необходимая мера для сохранения тепла внутри ограниченного помещения. На половое основание рекомендуется класть материал с пароизолирующими характеристиками, который плотно скрепляется друг с другом и стенами с помощью металлического скотча. Таким образом, балкон по принципу накопления тепла становится схож с термосом.

В статье «Как своими руками утеплить балкон» подробно рассматривается специфика утепления балкона как внутри, так и снаружи.

Определенной альтернативой теплому полу на балконе могут стать потолочные пленочные инфракрасные обогреватели. Более подробно о них мы рассказали на нашем сайте.

Кабельная система обогрева

Традиционная электрическая система на кабелях обязательно должна выполняться на слой теплоизоляции и предварительно выровненную стяжкой поверхность. Трудность монтажа такого теплого пола на лоджии обусловлена следующими причинами:

• Перекрытия испытывают повышенную нагрузку;
• Подъем готового пола на лишние 15 см;
• Долгая монтажная работа (более 30 дней).

Самая главная деталь при устройстве кабельного теплого пола – удержание вырабатываемого тепла. Именно с этой целью закладывается качественный утеплитель и делается слой гидроизоляции с заходом на стены. Толщина стяжки на таком полу не должна быть меньше 4,5 сантиметров, а при укладке цементно-песчаной массы стоит как можно тщательнее избавляться от воздушных пузырей.

Монтаж нагревательного кабеля производится на 3,5 см внутрь поверхности будущего пола. Крепеж кабелей происходит специальным элементами или монтажной лентой на армирующую сетку. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента.

Схема укладки кабеля электрического теплого пола следующая: по параллельным линиям проходят зигзагообразные, интервал между этими проводами всегда должен быть равным. Установка терморегулятора должна производиться в видном месте, а регулировка температурного режима подразумевает ручной ввод.

Использование нагревательных матов

Нагревательными матами пользуются тогда, когда цементно-песчаная стяжка не получается 4,5-см толщиной. Это может быть в старых домах, при недостатке времени и в других ситуациях. Тогда на смену кабелям приходят нагревательные электрические маты.

Маты не увеличивают толщину основания, создают минимум строительного мусора и не отнимают у мастера много средств. Монтаж нагревательных матов выполняется на клей, которым закрепляется кафельная плитка. Этот способ носит название «мокрого».

Подложка для теплого пола из матов – старая плитка или бетонная поверхность. Клей распределяется по всей площади. Окончательное высыхание нового покрытия происходит в течение первой недели.

Матами называют специальную сетку, изготовленную из стекловолокна с ячейками примерно 1 на 1 сантиметр. На нее крепится резистивный вид кабеля 2-3 мм в диаметре. Уложенный змейкой шагом от 5 см, этот кабель обладает высоким сопротивлением.

Установка такого варианта теплого пола на балконе своими руками предельно проста:

1) Измеряется площадь пола;

2) Нагревательный мат разрезается на отдельные прямоугольные фрагменты без затрагивания схемы кабелей;

3) Крепежа к основанию не нужно;

4) Разложенный по покрытому клеем основанию, пол можно считать уже установленным.

Недостаток нагревательных матов – восприимчивость к механическим нагрузкам и отсутствие способности к тепловой аккумуляции. Поэтому такой пол может быть лишь дополнением к основной системе обогрева на лоджии.

Инфракрасный теплый пол

Инфракрасная пленка работает по принципу формирования длинноволнового теплового излучения. При таком обогреве тепло идет и на стены балкона, и на все окружающие предметы. Способность вторичной отдачи накопленного тепла характеризует такие полы как наиболее эффективные для обогрева балкона или пространства лоджии.

Нагревательные элементы пленки – углеродные полосы, запаянные между полиэстеровыми или лавсановыми слоями. Материал полос – карбоновая паста, получаемая из толченого грифеля. Проводники выполняются из чистой меди или сплавов меди с серебром. Полосы подключаются к проводникам параллельным способом, а сила сетевого напряжения – 220 вольт.

При устройстве инфракрасного теплого пола на балконе все операции выполняются поэтапно:

1. Стяжка основания;
2. Размещение подложки с теплоотражающими свойствами;
3. Нагревательные элементы разрезаются по пунктирным линиям;
4. Помещение инфракрасного материала на подложку;
5. Монтаж терморегулятора, датчика температурного режима;
6. Установка электроконтактов на пленке;
7. Все места, где произведено подключение к сети, изолируют битумным составом.

На заметку: при монтаже теплого пола с мягким финишным вариантом отделки (ковролин) применяется мягкая подложка и наоборот.

Теперь, зная все нюансы устройства и монтажа теплого электрического пола, вы сможете сделать для себя правильный выбор.

Устройство водяного пола

Монтируется такой пол только на стяжку. И тут есть очень важный момент – при расширении площади жилой комнаты на метраж балкона уровень поверхности пола в обоих помещениях не должен отличаться. Установка теплого водяного пола на балконе предполагает прокладку по всей поверхности батарей, по которым будет транспортироваться горячий теплоноситель.

Применение жидкости объясняет требование гидроизоляции такого пола. Чтобы тепло сохранялось на более долгое время, на слой гидроизоляции укладывается пленка с теплоотражающими характеристиками. Вместо фольги может использоваться пенопласт, имеющий повышенную плотность.

Монтаж пола из труб производится поэтапно:

1) Бетонная стяжка для удаления неровностей;

2) Укладка гидро- и теплоизоляционных материалов;

3) Монтаж трубопровода. При этом используют либо специальные кронштейны, либо коврики;

4) Малая площадь балкона является причиной в пользу выбора схемы-змейки для размещения трассы;

5) На балконе при устройстве водяных полов используют только бесшовные трубы из металлопластика;

6) Изгиб труб выполняется аккуратно;

7) Монтаж трубопровода завершается подключением к системе ГВС;

8) Тестирование нового теплого пола;

9) Отсутствие протечек в трубопроводе является основанием для бетонирования трассы с теплоносителем.

Если на балконе укладывается водяной трубопровод для обогрева пространства, финишное покрытие нужно выбирать правильно. Материалы с высокой теплоотдачей: линолеум, керамическая или кафельная плитка.

Напольное покрытие настилается на полностью отвердевшую бетонную стяжку.

Какой бы из описанных вариантов утепления балконного пола не выбрал мастер, при соблюдении определенного алгоритма работ он обязательно справится с поставленной задачей. И тогда жилище расширится на дополнительную комфортную площадь.

Теплый пол на балконе видео

Предлагаем вам посмотреть видеоролик по теме нашей статьи «Теплый пол на балконе своими руками». На видео вы увидите инструкцию по установке инфракрасного теплого пола.

Электрический теплый пол под плитку своими руками

В настоящее время очень популярна укладка кафельной плитки на пол в ванной комнате. Такая поверхность обладает влагостойкостью и легко очищается от загрязнений. Однако керамическая плитка имеет значительный недостаток — она холодная. Этот минус легко устраняется с помощью монтажа теплого пола под плитку. Его можно без труда выполнить своими руками, ознакомившись с данной статьей, что позволит существенно сэкономить на оплате ремонтных работ.

Один из самых распространенных вариантов теплого пола – электрический. Он надежен, прост в эксплуатации и доступен практически каждому. Его устанавливают как под плитку, так и под линолеум, паркет или ламинат.

Электрический теплый пол под плитку своими руками

Электрический теплый пол включает нагревательный кабель и терморегулятор. Кабель может быть как одножильный, так и двужильный. Двужильный стоит дороже, но и более практичен и безопасен. Терморегулятор позволяет создавать оптимальный микроклимат, регулируя температурный режим.

Схема теплого пола

Схема теплого пола

Теплый пол схема

До начала укладки кабеля нужно как следует подготовить поверхность пола: убрать все лишние предметы и мебель, демонтировать старое напольное покрытие, очистить все от мусора и выровнять пол цементной стяжкой, если потребуется .

При необходимости нужно провести для теплого пола отдельную проводку. Также следует определиться, где будет размещен термостат для регулировки температуры пола, и подготовить для него место в стене. Современные термостаты могут поддерживать необходимую температуру и в автоматическом режиме в зависимости от времени суток, что экономит расход электроэнергии.

Монтаж пленочного теплого пола

Далее можно приступить непосредственно к укладке кабеля и оборудованию теплоизоляции.

Помимо электрического теплого пола, существует водяной, который также обладает рядом преимуществ. Подробно ознакомиться с данным типом теплого пола и изучить инструкцию, как его сделать, можно на нашем сайте в статье водяной пол своими руками.

Теплоизоляцию обеспечивает материал нового поколения — пенофенол. Он тонкий и легкий, но при этом имеет высокий коэффициент теплопроводности. В его составе вспененный полиэтилен, покрытый тонким слоем фольги с одной стороны, и самоклеящейся бумагой с другой. Пенофенол нужно стелить фольгой вверх, склеивая стыки монтажным скотчем. Далее поверх пенофенола укладывается монтажная сетка, которая препятствует нагреву кабеля при соприкосновении с теплоизоляцией, а также повышает прочность цементного раствора.

Кабель электрического теплого пола укладывается сверху змейкой с расстояниями по 20-25 см. Важно проследить, чтобы не было перегибов. Крепится он к полу монтажной лентой. Существуют также нагревательные кабели, которые уже приклеены к монтажной ленте, и продаются в рулонах. Очень важно не класть кабель в тех местах, где в дальнейшем будет расставлена мебель.

Далее необходимо установить специальный термодатчик. Сделать это нужно так, чтобы в случае необходимости его легко можно было заменить. Обычно его помещают в трубку и заливают бетоном вместе с кабелем. Термодатчик будет сигнализировать терморегулятору при нагреве до необходимой температуры, что пора отключать систему, и наоборот включать, когда все остынет.

Далее необходимо удостовериться, что теплый пол смонтирован правильно и при необходимости устранить погрешности. Исправность системы можно проверить, подключив ее к сети и специальным тестером, посредством которого измеряется сопротивление кабеля. Подробная информация об измерениях содержится в паспорте изделия от производителя. После завершения проверки можно приступить к заливке цементной стяжки. Раствор должен быть залит ровным слоем в 3-4 см. Нельзя допускать образования пустот в растворе, это в дальнейшем может привести к перегреву кабеля.

Электрический теплый пол под плитку своими руками

Подключение питания теплого пола

После того, как раствор полностью высохнет (ориентировочно через 5 дней), можно класть напольное покрытие. Прежде, чем перейти к данному этапу работ, следует подробно изучить инструкцию с фото и видео о том, как самостоятельно класть плитку на пол.

Теплые полы электрические монтаж

Контрольная проверка смонтированного теплого пола должна быть проведена спустя 30-35 дней. Раньше этого срока включать систему не рекомендуется. Во-первых, в растворе еще может сохраняться влажность. Во-вторых, повышение температуры способствует расширению материалов. Вследствие этого есть риск, что цементная стяжка будет высыхать неравномерно, образуя трещины и пустоты. Это может вывести систему из строя. При возникновении неполадок, теплые полы проблематично демонтировать и накладно по деньгам.

Укладка теплого пола под плитку

Правильно выполненная работа в соответствии со всеми правилами и предписаниями, позволит наслаждаться уютными теплыми полами долгие годы.

Видео-инструкция по монтажу теплого пола под плитку:

Теплый пол обладает преимуществами, благодаря чему приобрел такую популярность среди большинства людей. В первую очередь, он обеспечивает равномерное распределение тепла по всей поверхности. Если учесть, что теплый воздух обычно поднимается вверх, а холодный концентрируется внизу, то с помощью теплого пола в помещении гарантировано будет циркулировать теплый воздух и внизу на уровне метра. Также теплый пол очень актуален, когда в семье есть маленький ребенок. С помощью теплого пола можно будет обойтись без напольных ковров и дорожек, которые давно вышли из моды и собирают много пыли. В ванной комнате всегда будет комфортная температура, не нужно будет ее распаривать в холодное время года прежде, чем принять душ. Также в ванной комнате не будет сырости.

Электрический теплый пол под плитку своими руками

• Выбор мощности
• Схема расположения секций
• Необходимые инструменты и материалы
• Монтаж
• Подключение к электросети

Выбор мощности

Расчет мощности теплых полов дело несложное, но здесь решим этот вопрос по-другому. Будем считать не мощность как таковую, а необходимую длину кабеля электрического пола. Примем за данность, что шаг укладки кабеля равен пятнадцати сантиметрам. Это наиболее оптимальное значение. Также будем считать, что на одну петлю при укладке уходит около двадцати пяти сантиметров кабеля. Теперь, зная размеры площади, на которую будем укладывать теплый пол (ширину и длину), можно посчитать количество веток кабеля, число поворотов и всю его длину. Не забудем учесть часть кабеля для вывода его из-под будущей стяжки на стену, для подключения к терморегулятору. Чтобы правильно определиться с площадью укладки теплых полов, рассмотрим некоторые правила расположения кабеля в комнате.

Схема расположения секций

Раз разговор ведется о теплых полах под плитку, значит чаще всего это коридор, ванная комната, кухня. Для примера рассмотрим укладку электрических теплых полов в ванной комнате. Укладка в других случаях будет отличаться только нюансами. В ванной комнате могут быть установлены сантехнические приборы (ванна, рукомойник и др.), стиральная машина, тумбочка. Площадь пола, занимаемая этими предметами, должна быть исключена из площади укладки теплого пола. Также отступим по пять сантиметров от стен и порогов. Ничего, если площадь получается не прямоугольная, гибкий кабель теплого электрического пола позволяет выполнить укладку на площади любой конфигурации.

1 — муфта; 2 — терморегулятор; 3 — гофрированная трубка; 4 — датчик температуры; 5 — концевая муфта; 6 — нагревательный кабель; 7 — монтажная лента

При выполнении работ в ванной комнате лучше концы проводов, не самого греющего кабеля, а именно соединительных проводов теплого пола, вывести в коридор для удобства пользования терморегулятором и предохранения попадания в него влаги.

Необходимые инструменты и материалы

1. Нагревательная секция электрического теплого пола (кусок провода с запаянными концами).
2. Металлическая перфорированная полоса с просечкой для крепления кабеля.
3. Гофрированная трубка (для вывода проводов из-под стяжки к терморегулятору и расположения датчика температуры).
4. Комнатный терморегулятор (его выбирают в зависимости от необходимой сложности регулирования нагрева). Можно выбирать наиболее простой и дешевый из доступных.
5. Теплоизоляция. Обычно выбирают фольгированный вспененный листовой полиэтилен различных производителей («Фольгоизол», «Экофол» и др.).
6. Скотч-лента для скрепления стыков теплоизоляции.
7. Некоторое количество дюбель-гвоздей и перфоратор для крепления монтажной ленты к черновой стяжке.
8. Молоток, отвертка, нож.

Монтаж

Сначала обратим внимание на основание. Лучше если это будет черновая стяжка. Она должна быть относительно ровной, без глубоких рытвин, сухой и чистой. Рытвины следует заделать цементным раствором и дать ему высохнуть, а выступы сбить. Далее укладываем теплоизоляцию. Ее обычно укладывают по всей площади комнаты, где будет укладываться плитка, от стены до стены. Стыки листов теплоизоляции проклеивают скотчем, желательно фольгированным.

Укладку металлической крепежной ленты ведут уже на площади укладки теплого пола, только там, где будет лежать греющий кабель. Шаг укладки ленты выбирается, исходя из ее количества в комплекте с теплым полом, так, чтобы по всей площади укладки кабель был закреплен. Закрепите ленту на несколько дюбель-гвоздей, не слишком часто.

Просверлим отверстие в стене, на уровне пола, для вывода концов соединительных проводов на наружную поверхность стены ванной комнаты. В отверстие пропустим гофрированную трубку. Ее конец заводится в будущую стяжку на расстояние около полметра от стены. Выполним участок штробы по наружной поверхности стены, куда спрячем конец трубки. Штроба проделывается от отверстия до места установки терморегулятора. Впоследствии штроба с гофротрубой заделывается гипсовой шпаклевкой или цементным раствором.

Укладка греющего кабеля ведется, начиная от конца пропущенной через отверстие в стене гофрированной трубки. У обреза трубки должна находится концевая муфта греющего кабеля (запаянный конец с соединительными проводами). При укладке соблюдаем шаг в пятнадцать сантиметров, следим за тем, чтобы ветки кабеля лежали ровно, при выполнении поворотов кабеля не было заломов. Опасайтесь повредить кабель. По ходу укладки кабель следует крепить специальными крючками на металлической ленте. Кабелю нужно придать прямолинейность, но не следует слишком натягивать его.

Следует отметить, что бывают варианты исполнения кабеля, на котором соединительные провода выходят с обеих концевых муфт. Тогда укладку следует вести таким образом, чтобы обе концевые муфты оказались у конца гофрированной трубки.

Пропускаем концы соединительных проводов в гофротрубку таким образом, чтобы они вышли с другого ее конца, за стеной. С наружной стороны в гофротрубку опускаем датчик температуры, до конца гофротрубы, но так, чтобы он остался внутри нее. Заматываем край трубки изолентой, чтобы в нее не попал раствор.

Выполнив подключение термостата и опробовав кратковременно работу всего электрического пола, можно выполнять стяжку. Стяжку следует вести по направляющим, установленным по уровню. Для прочности стяжки применяйте армирование доступными сетками, а лучше используйте специальные смеси для теплых полов. Толщина стяжки — пять сантиметров. После высыхания стяжки укладываем плитку.

Подключение к электросети

Определившись с местом установки терморегулятора, закрепляем его на стене. Терморегуляторы могут быть как наружного исполнения, так и встраиваемые. Во втором случае будет нужно установить подрозетник (установочную коробку), и в него установить терморегулятор.

Провод от электрической сети дома (из ближайшей распредкоробки) подключается к контактам терморегулятора L и N (линия и ноль). Концы провода, подсоединенные к нагревательным жилам кабеля теплых полов (обычно они белые), подсоединяем к контактам на терморегуляторе 3 и 4. Провода, соединенные с защитным экраном кабеля нагревательной секции (они чаще желто-зеленые), необходимо соединить с заземляющим контуром домашней электрической сети. При выполнении этих работ не забудьте отключить электричество.

Как установить теплый пол под плитку

Самым распространенным местом, где можно найти полы с подогревом, является ванная комната. Таким образом, само собой разумеется, что большую часть времени профессионалы торговли и домовладельцы устанавливают систему лучистого теплого пола под плиточным полом.

WarmlyYours — флагманский продукт лучистого отопления — TempZone ™ — был специально разработан для обогрева кафельных, мраморных и каменных полов путем заделки их в тонкослойный или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем отопления, которые нагреваются из-под пола и устанавливаются между балками перекрытия).Системы электрического обогрева TempZone ™ доступны в четырех форматах — Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, нагревательных матах или кабелях. Например, ролики TempZone ™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно установить практически под любым напольным покрытием, приклеив их к черному полу, разрезав и поворачивая сетку по очереди, и подключив систему к термостату.

Если вам интересно, как установить обогрев под кафельный пол, вам повезло.В этом посте мы рассмотрим, как эти отопительные приборы устанавливаются под наиболее распространенным материалом для полов с подогревом — плиткой. Процесс различается в зависимости от напольного покрытия (поэтому установка деревянного пола будет отличаться от того, как вы устанавливаете ламинат).

Конечно, перед началом установки необходимо ответить на несколько вопросов. Вы захотите узнать, какой тонкослойный материал использовать, необходима ли изоляция, как при необходимости изгибать кабель произвольной формы и как обеспечить ровный пол из плитки.Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему теплого пола.

1. Измерьте комнату, которую хотите обогреть.

Измерьте всю комнату, исключив такие постоянные приспособления, как умывальники, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает размеры комнаты (а не только площадь обогреваемой площади в квадратных футах, которую вы ищете), которую вы отправите в WarmlyYours. Наша команда опытных инженеров создаст индивидуальный SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно описано, как именно ваша система теплого пола должна быть установлена ​​в соответствии с вашими измеренными параметрами.

Цифровой омметр подтвердит, что ваша система теплого пола находится в хорошем рабочем состоянии.

2. Проверьте свои электрические рулоны для подогрева пола.

С помощью цифрового омметра проверьте свои рулоны для теплого пола, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на продукте.

3. Осмотрите черный пол.

Очистите черновой пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это относится также к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно будет приклеить пробковую или синтетическую пробковую подкладку в шахматном порядке, прежде чем начинать установку теплого пола. Если у вас деревянный пол, в подкладке нет необходимости.Под этот TempZone Flex Roll была установлена ​​синтетическая пробковая подкладка

CeraZorb для предотвращения поглощения тепла бетонным основанием.

4. Установите гибкий ролик.

Следуя плану установки, разверните гибкий рулон до конца комнаты. Затем отрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить установку в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете произвольно сформировать кабель, чтобы он был более гибким.Просто удалите часть кабеля из сетки и освободите его в соответствии с вашим планом установки. В вашем плане установки также будет указано, какая часть сетки должна быть удалена.

Во время установки гибкого ролика используйте ленту или горячий клей, чтобы прикрепить сетку к черному полу или подстилке.

5. Установите датчик.

Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик температуры пола не требуется. Однако, если ваш термостат для теплого пола позволяет использовать датчик температуры пола, убедитесь, что датчик расположен рядом с местом расположения термостата и точно между двумя нагревательными кабелями, не перекрывая их.Чтобы закрепить его на месте, вплетите его в сетку или воспользуйтесь горячим клеем.

6. Проверьте систему еще раз.

Используйте цифровой омметр и проверьте цепь, чтобы убедиться, что система по-прежнему находится в хорошем рабочем состоянии.

7. Подключите термостат.

Мы рекомендуем подключить термостат к квалифицированному электрику. Часто возникает вопрос: «Нужен ли для пола с подогревом выделенный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления была подключена к собственному контуру, чтобы предотвратить ненужное срабатывание GFCI в термостате.

8. Установите плитку.

Вы можете спросить, а нужна ли специальная плитка для теплого пола? Нет, почти любую плитку можно установить поверх наших систем отопления TempZone, но, конечно, всегда полезно ознакомиться с инструкциями производителя плитки, чтобы убедиться в этом.

Наконец, нанесите слой модифицированного тонкого раствора на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол полностью ровный, вы можете использовать механическую систему выравнивания, такую ​​как система контроля отрыва плитки Spin Doctor.После того, как тонкий слой застынет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!

Механическая система выравнивания гарантирует, что вы не столкнетесь с нежелательными выступами плитки.


В дополнение к TempZone ™ Flex Rolls, еще одним очень популярным вариантом подогрева пола под плиткой является кабель TempZone ™ с монтажной мембраной Prodeso. Этот вариант дороже, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения трещин, а также вариант гидроизоляции (с отдельными аксессуарами).Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о TempZone ™ Flex Rolls и процессе установки здесь.

После того, как вы ознакомитесь с доступными системами теплого пола, ознакомьтесь с конструктором расценок на теплый пол. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плиточный пол с подогревом и многое другое. Это лучшее место для начала, если вы хотите приобрести полы с подогревом самостоятельно.

2021 Стоимость водяного теплого пола

Электрооборудование, сделай сам: 5-7 долларов за квадратный фут Электрооборудование, установленное: 8-12 долларов + квадратный фут Гидравлический (вода) Стоимость установки: 6–16 долларов за квадратный фут. капитальный ремонт, когда полы все равно будут порваны, или на небольших участках существующего дома.В отличие от центрального отопления с принудительной подачей воздуха, лучистое напольное отопление не имеет воздуховодов или воздуходувок. Типичные затраты: Ожидайте, что заплатите около $ 6-16 за квадратный фут за профессионально установленную водную (горячую воду) систему лучистого теплого пола, или $ 9000-22 500 или больше за дом площадью 1500 квадратных футов, в зависимости от местных тарифов, количества температурных зон и габаритов системы. Установка в новом строительстве, как правило, является наименее затратной, в то время как разрыв и замена полов в существующем доме обходятся дороже всего.По оценке этого старого дома, установка жидкостного лучистого тепла под массивным деревянным полом [1] в комнате среднего размера занимает 2-4 дня и описывает это как сложный проект, который лучше всего выполнить профессиональным подрядчиком по отоплению. Из-за высокой стоимости электроэнергии электрическое лучистое отопление для пола обычно устанавливается в качестве дополнительного отопления в одной комнате, а не в качестве основной системы для всего дома, и обычно стоит долларов США — 7 долларов за квадратный фут только для материалов или $ 8–12 или более за квадратный фут при профессиональной установке, в зависимости от местных расценок. Этот Old House [2] оценивает стоимость электрического лучистого тепла в ванной среднего размера в $ 400-700 (включая новую плитку) для тонкого электрического мата, установленного в тонко затвердевающий цемент и контролируемого таймером-термостатом, и говорит, что это несложная работа своими руками для тех, кто умеет укладывать напольную плитку. У Home Depot есть инструкция по установке своими руками [3] . Статьи по теме: Электрический нагреватель плинтуса, Водонагреватель плинтуса, Центральное отопление Что должно быть включено: Гидравлические системы обычно используют бойлер для нагрева воды и насос для циркуляции горячей воды по пластиковым трубам, которые отводят тепло на поверхность пола.Видео, выпущенное Krell Distributing в Нью-Йорке, объясняет гидронные системы [4] . В электрических системах используются либо кабели, встроенные в пол (как правило, в новых постройках), либо электропроводящие пластиковые маты, закрепленные на черновом полу под плиткой или другим напольным материалом. Видео от This Old House объясняет электрические системы [5] . Керамическая плитка является наиболее эффективным напольным покрытием для использования с лучистым теплом, поскольку она хорошо проводит и сохраняет тепло, согласно Министерству энергетики [6] .Лучистое тепло можно использовать с винилом, линолеумом, ковровым покрытием или деревянным полом, но эта система может быть немного менее эффективной, потому что эти материалы могут действовать как изоляция, блокируя излучение тепла от пола в комнату. Системы теплого пола нагреваются медленно, потому что весь пол должен нагреваться, поэтому включение термостата не дает мгновенного тепла. Некоторые домовладельцы ставят систему на таймер, чтобы пол был теплым, когда они просыпаются утром, в то время как другие устанавливают ее на определенную температуру (66 или 67 градусов по Фаренгейту) и оставляют на всю зиму. Дополнительные расходы: Если бетон добавляется к существующему полу при установке лучистого тепла горячей водой, может потребоваться усиление опор пола. Дополнительные расходы будут зависеть от объема необходимой дополнительной поддержки, но если она требуется, убедитесь, что она включена во все сметы расходов. Покупка лучистого теплого пола: BuildingGreen.com обсуждает, когда и где излучающий теплый пол имеет смысл [7] с точки зрения экономии энергии. Ассоциация излучающих панелей, некоммерческая торговая группа, продвигающая лучистое отопление, имеет список членов [8] . Запрос и проверка справок; спросите о продолжительности и типе опыта; и убедитесь, что они должным образом связаны, застрахованы и лицензированы. Новости CostHelper Сколько люди платят — последние комментарии Добавил: Suegirl в Хантсвилле, Алабама. Размещено: 17 января 2017 13:01 Количество комнат: 1 Мы строим новый дом (в Алабаме), он будет на бетонной плите. Пол в хозяйской ванной будет выложен керамической плиткой. Можно ли установить лучистое отопление, если под нами нет подвала или подполья? Добавил: CharmCityPlumber в Балтиморе, Мэриленд. Размещено: 8 октября 2009 г. 08:10 Количество комнат: 11 Указанная стоимость — это именно то, что я потратил на МАТЕРИАЛЫ! Установлен в рядном доме в Балтиморе. Установил себя как старший слесарь-сантехник / слесарь по газу. Установлена ​​модель Triangle Tube 110 Prestige с водонагревателем косвенного нагрева Triangle Tube. Прошел около 300 футов 3/4 Pex и 1500 футов 1/2 Pex в системе с излучающими панелями, изоляцией и полностью новой двухтрубной системой у котла и 4 отдельными зонами.Я уже продемонстрировал все потолки, чтобы получить доступ. Итог … Мне нравится система, очень равномерное нагревание, устранение всех радиаторов, занимающих место, и … НИЧЕГО, это экономит деньги (счет за тепло составляет 140 долларов при температуре ниже нуля вместо 400 долларов) … давайте не будем забывать ИСТИННО бесконечная горячая вода с водонагревателем косвенного нагрева, в отличие от тех поддельных водонагревателей «без бака», когда температура грунтовых вод падает и вы включаете более одного прибора. Да … они не говорят вам об этом ни на своем веб-сайте, ни в рекламе. Добавил: ginzell britt в Саутфилде, штат Мичиган. Размещено: 5 марта 2009 г., 09:03 Количество комнат: 10 Мой дом был построен в 1942 году. План гласит, что в полу есть трубы из кованого железа. Котел у меня старый, когда дом строили. Поврежденные трубы находились рядом с пристроенным гаражом дома и рядом с котельной.Фундамент потрескался, подтекала вода. Я не хочу менять систему. Я люблю свои полы с подогревом. Мы осмотрели другие трубы в другом конце дома, и они в порядке. без ущерба. Возможно ли повреждение всех или большей части труб? как воздух попал в трубы, чтобы заржаветь в этой области. Когда я купил дом, в гараже был отключен источник воды. пожалуйста, ответьте и дайте мне знать, что мне делать с системой. Внешние ресурсы: www.thisoldhouse.com/toh/video/0,,20365330,00.html www.thisoldhouse.com/toh/article/0,,1 ,00.html www.homedepot.com/webapp/catalog/servlet/ ContentView? Pn = KH_PG_FL_Install_Radiant_Heat www.youtube.com/watch?v=rHkwu2TIyrs www. thisoldhouse.com/toh/video/0,,20353261,00.html energy.gov/energysaver-articles/radicles отопление www.buildinggreen.com/auth/article.cfm/2002/1/1/Radiant-Floor-Heating-When-It-Does … www.radiantprofessionalsalliance.org/Members/default.aspx Другие темы для дома и сада Поиск по тысячам тем на CostHelper.com Сегодняшние избранные статьи затрат Подогрев полов, EasyHeat, Подогрев полов из керамической плитки, Отопление полов Подогрев полов — часто задаваемые вопросы Какова основная область применения теплой плитки? Warm Tiles® Система подогрева полов представляет собой сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом для удаления холода. Каковы требования к напряжению, току и мощности? Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке. Ток, потребляемый кабелем самого большого размера, составляет 10,7 ампер. Система может быть установлена ​​для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут. Какая гарантия на товар? На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия на пятнадцать (15) лет. Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже. Warm Tiles WarrantyКакие типы полов могут использовать систему Warm Tiles? Теплая плитка предназначена для мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпича, камня и др. )), полы из ламината и паркетной доски *, полы с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковровых покрытий, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «цементным материалом» (например, строительным раствором). * Для использования только под парящими деревянными полами. Не одобрен для установки с помощью гвоздей. Сколько времени нужно теплой плитке, чтобы утеплить пол? С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола. Насколько высока высота моего пола благодаря системе Warm Tiles? Полы с установленными системами обогрева обычно на 3/16 дюйма выше, чем полы без нагревательных кабелей. Какую теплоту можно ожидать от пола? Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложенными кабелями, глубина от кабеля до поверхности плитки, общая тепловая масса пола, а также температура в помещении и под полом.По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F. Хватит ли тепла на всю комнату? Теплая плитка не предназначена в качестве основного источника тепла для любого помещения. Какова общая стоимость эксплуатации системы теплых плиток? Общие эксплуатационные расходы на половое отопление можно определить, используя вашу почасовую ставку в киловатт-часах из вашего ежемесячного счета за коммунальные услуги и следуя этим простым шагам. (1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®). (2) Затем умножьте это число на квадратные футы обогреваемого пола. (3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы. Среднее значение по США в настоящее время составляет 10,0 центов / кВт-ч. Примечание. Тепло, генерируемое системой Warm Tiles, будет распространяться по всему дому и тем самым компенсирует ваши первичные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета. Насчет ЭДС. Безопасны ли системы утепления пола? До сих пор неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс).Многие бытовые приборы работают на этом уровне. При измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было обнаружено воздействие от 0 до 6 мГс. Да. Электрические системы обогрева пола, термостаты и реле Warm Tiles выдержали строгую безопасность. испытаны лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады.Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током. Могу ли я добавить это в мою текущую цепь или для этого потребуется отдельная цепь? Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в ​​электрической цепи, обеспечивающей питание кабеля. Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электрооборудованием. Требуется ли установка этого продукта профессионалом? Warm Tiles разработана для легкой установки опытным мастером своими руками.Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки. Как определить размер кабеля, который мне понадобится для обогрева пола? Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехническими приборами или труднодоступные места. Оставьте расстояние не менее 1 дюйма до туалетов или других приспособлений. Измерения должны быть максимально точными.После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера. Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это. Могу ли я проверить кабель перед установкой? Да. Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить с помощью мегомметра. Не подавайте напряжение на кабели перед установкой. Как устанавливается кабель? Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор. Можно ли разрезать кабель? Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины. Следует ли изолировать мое приложение снизу? Укладывать изоляцию под пол не обязательно; однако это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла. Могу ли я проложить этот кабель в стене моей ванной комнаты? Нет. Электрические нормы (NEC в США и CEC в Канаде) не позволяют прокладывать нагревательные кабели за стенами. Требуется ли термостат для кабелей Warm Tiles? Термостат рекомендуется для всех установок Warm Tiles.Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой селекторный переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю. * Согласно национальным правилам электротехники США — установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI). Есть ли диапазон температур на термостате? Термостат можно установить на различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате. Можно ли прокладывать кабели Warm Tiles в душевых? Как правило, кабели Warm Tiles можно укладывать в облицованных плиткой душевых, укладывая кабели в царапину, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями. Что произойдет, если кабель будет поврежден? Если кабель разрезан или поврежден, ток будет направлен к оплетке заземления, окружающей кабель, вызывая тем самым срабатывание защиты от замыкания на землю, что приводит к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт. Откуда возникла идея утепления пола? Считается, что первые греки разработали такую ​​систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя. Римляне были не одиноки в своем развитии, однако у древних корейцев была своя система подогрева полов. Поскольку зимой температура опускалась до 20 градусов ниже нуля, очевидно, что можно было много выиграть от разработки системы сохранения тепла. С V века они строят свои дома с полом «ондол» (что переводится как «теплый камень»).Подобно римской системе гипокауста, ондол полагается на теплую воду. Эта система используется в Корее по сей день! Могу ли я закопать кабель в бетоне? Да, но кабель Warm Tiles не должен находиться на расстоянии более 3/4 дюйма от поверхности пола. Можно ли перекрывать кабель? Кабель НЕ ДОЛЖЕН касаться, пересекаться или перекрывать себя в любой точке. Это может привести к перегреву кабеля и необходимости его замены. Установка электрического обогрева пола: как не аннулировать гарантию «Откуда вы знаете, что это работает?» Меня об этом спрашивали несколько домовладельцев при установке системы электрического теплого пола.Хороший вопрос. Честно говоря, слишком большой риск установить всю электрическую систему отопления пола с плиткой наверху, а затем надеяться, что она заработает, когда проект будет завершен. На самом деле, несколько лет назад у меня была такая, которая сразу не работала. К счастью, я выполнил эту процедуру и не позволил небольшому неудобству превратиться в огромную катастрофу. Установка электрического теплого пола: пошаговая инструкция Тепловой кабель Suntouch из коробки Этот пост содержит партнерские ссылки.Владелец сайта может получать комиссию, если вы нажмете на партнерскую ссылку и сделаете покупку. Подробнее В этом посте вы узнаете, как проверить систему полов с подогревом , чтобы вы знали, что она работает правильно, а купленная вами — исправна. Это первый шаг к сохранению гарантии. Это также первый шаг к успешной установке вашей новой системы электрического теплого пола. Ditra Heat Mat Установка: игнорируйте эти два правила Я собираюсь пойти по шагам с кабельной системой Suntouch WarmWire, но эта процедура работает с любыми марками, включая маты Nuheat и Ditra-Heat. Также, любые типы электрических полов с подогревом, будь то маты стандартного размера, специальные маты для резки и поворота или катушки с проволокой. Шаг первый — перед тем, как развернуть провода или развернуть маты: Введите информацию о кабеле или нагревательном мате в форму Чтение инструкций Я понимаю, что некоторые считают это грехом, но вам нужно найти, где записать информация о вашей системе теплого пола. Итак, вы захотите достать документы из коробки, в которой находится нагревательный провод или коврик, и найти место для ввода информации о вашей новой системе лучистого обогрева. Тогда вы сможете ввести свою информацию и сохранить гарантию в игре. Для Suntouch информация записывается в инструкции по эксплуатации. На этой этикетке содержится информация, которую необходимо записать в руководстве, например, номер модели, серийный номер и диапазон сопротивления в омах. Найдите модель и серийный номер вашего кабеля электрического теплого пола, а также диапазон сопротивления (рассматривается далее в этом посте). Suntouch имеет эту информацию на этикетке на конце провода. Скопируйте информацию в гарантийный талон и переходите к следующему шагу. Как использовать омметр для установки на теплый плиточный пол Для установки электрического лучистого теплого пола требуется специальное оборудование: омметр, также называемый мультиметром. Их стоимость варьируется от пары долларов за штуку с неустойчивой стрелкой до сотен долларов за первоклассную профессиональную версию. Я использую один, похожий на этот, потому что он недорогой и имеет цифровое считывание. примечание: Ditra-Heat требует дополнительного испытания, проводимого с помощью измерителя сопротивления изоляции мегомметра («Megger»). Установите шкалу на измерителе на 200 Ом Измерение Ом (сопротивления) электрических ковриков для подогрева пола или провода Как вы, наверное, догадались, иметь омметр — одно дело, а другое — знать, что с ним делать. . Что ж, хорошие новости! Выполнить тест довольно просто. Я собираюсь пройти через это здесь шаг за шагом. Прежде всего необходимо определить, где на шкале находится секция сопротивления.Вы можете узнать его по символу — он похож на подкову или наушники. Вам нужно повернуть циферблат к этому символу, и если у вашего измерителя есть выбор цифр в секции омов, поверните циферблат на 200 Ом. Это показано на фото выше. На конце нагревательного коврика должно быть три провода. На конце нагревательного коврика или кабеля должно быть три провода: черный, белый и заземляющий провод. В первом тесте будут проверены два черно-белых провода (синий в системах на 240 В). Хотя для этих тестов у омметра есть красно-черный провод, не имеет значения, какой цвет и где идет. Проверка двух проводов отведений Проверка 1 При включенном питании и установке измерителя на 200 Ом возьмите один из проводов и подключите его к черному проводу. Затем возьмите другой провод и подключите его к белому проводу. При этом вы должны получить показания счетчика. Возьмите этот номер и напишите его в соответствующей графе гарантийного талона. Это число должно находиться между диапазоном высокого и низкого сопротивления. Проверка заземления Проверка 2 Для этого теста вы возьмете один из выводов измерителя и подключите его к черному проводу. Затем возьмите другой провод и подключите его к заземляющему проводу. При успешном тесте будет отображаться «1» или ничего. Считывание любого другого числа, кроме 1, может указывать на повреждение провода. Тест 3 Третий тест представляет собой повторение теста 2, описанного выше, за исключением того, что вы касаетесь земли белым (или синим) проводом, а не черным. Обязательно запишите результаты обоих этих тестов на карту. Не забудьте проверить провод теплового датчика. Проверка провода электрического датчика нагрева пола. Последним тестом в этой серии является проверка провода теплового датчика. Вы можете найти провод датчика в коробке с термостатом. Этот провод сообщает термостату, насколько нагревается пол. Установите шкалу на 20k для провода теплового датчика. У этого провода только два конца провода, и тест выполняется точно так же, как тест 1, описанный выше. Только за исключением того, что вы поворачиваете циферблат на 20k, а не на 200. У большинства этих проводов указано сопротивление в диапазоне 8–12. Однако эти провода более тонкие и привередливые, и раньше у меня были показания выше 15. Если вы получаете число за пределами диапазона 8–12, вы можете попытаться отрезать дюйм от провода и заново зачистить концы. Иногда чтению мешают только концы. После того, как вы завершили эти тесты и ввели информацию на карту, вы готовы к установке провода. Имейте в виду, что вам придется повторить эти испытания еще два раза и записать результаты, чтобы сохранить гарантию на лучистое отопление пола. На самом деле, проводить эти тесты каждый день — неплохая идея. Два наконечника обогрева пола для особо осторожных Сирена звучит при повреждении проводов обогрева Сигнализатор электрического подогрева пола Они действительно подают сигнал тревоги для таких систем обогрева пола, как Suntouch Loudmouth, и вы можете даже включить его в комплект в вашем электрическом теплоснабжении пола.Хорошей идеей будет подключить один из них к нагревательным проводам. Сигнал тревоги указывает на повреждение нагревательного провода. Я знаю, что вы не обрадуетесь, если повредите нагревательный провод. Но, по крайней мере, если точно знать, где он поврежден, значит, вы можете исправить поломку. Кстати, ремкомплекты сделаны именно для этого. Кроме того, не забудьте выключить эти аварийные сигналы, если вы попытаетесь проверить кабель подогрева пола. В противном случае вы получите искаженный результат при проверке провода, подключенного к этому устройству. Два датчика лучше, чем один Купите дополнительный датчик тепла Часто установщики устанавливают два датчика тепла в установку лучистого тепла на случай, если один из них выйдет из строя. Хотя это случается редко, время от времени они выходят из строя, и единственное решение — поднять плитку и установить новую. Неинтересная задача, мягко говоря. Подсоедините только один из проводов датчика. Считайте второй провод запасной и хорошей страховкой. Я всегда беру фломастер и маркирую оба конца провода черными.Не только конец, который устанавливается в полу, но и конец, который подключается к стату. Таким образом я узнаю, какой из них есть на моих фотографиях пола. Итак, есть шаги по проверке ваших нагревательных проводов из коробки. Регулярная проверка провода водяного теплого пола на протяжении всего процесса установки предотвратит неприятную и дорогостоящую ошибку. Плитка с подогревом в оснастке Уложите пол из керамогранита с излучаемым излучением за один уик-энд. Ремонт кухни был лишь частью ремонта всего дома, который мы с женой проводили. Мы хотели сделать несколько существенных обновлений, но у нас было мало времени, и мы внимательно рассмотрели десятки будущих проектов. Это повлияло на наш выбор материалов. Пока мы покрывали кухонный пол плиткой, мы думали, что было бы неплохо добавить систему лучистого обогрева, но нуждались в удобной для самостоятельной настройке настройке, которую мы могли бы быстро установить без большой капитальной реконструкции.Поэтому мы обратились к MP Global Products, компании, которая занимается распространением двухкомпонентной системы для полов с подогревом своими руками. Первый компонент называется QuietWarmth и представляет собой систему низкопрофильных подложек с электрическим лучистым теплом. Подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой. Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от основания до поверхности пола составляет всего около 3/8 дюйма.Quietwarmth не только заглушает ударный звук от твердой поверхности пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату. Второй компонент — это блокирующая плитка Avaire. Avaire — это настоящий керамогранит, который прочно прикреплен к нескользящей звукоизоляционной решетке. Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда. Он укладывается непосредственно на твердые плоские черновые полы, включая винил, дерево и бетон, а прорезиненная сетка поглощает мелкие неровности поверхности.Даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока. Шаги подготовки Как и в случае с любой новой системой пола, подготовьте черновой пол. И QuietWarmth, и Avaire могут быть установлены на поверхности или ниже поверхности большинства деревянных, виниловых, бетонных и керамических полов. Перед укладкой плитки Avaire Tile пол должен быть чистым, гладким, сухим и прочным. Он должен быть плоским с допуском 1/4 дюйма на 10 футов.Я использовал линейку, чтобы проверить ровность пола, и, к счастью, не обнаружил никаких проблем. Высокие места следует отшлифовать, а низкие места заполнить выравнивающей массой на цементной основе. Затем удалите со стены ковровое покрытие, плинтус или молдинг обуви. Сохраните обшивку нетронутой, и вы сможете переустановить ее позже. Или, как и мы, вы можете воспользоваться возможностью перейти на другой стиль. Также воспользуйтесь возможностью устранить скрипы в полу.Используйте инструмент для поиска шпилек, чтобы найти балки пола, и вбейте 3-1 / 2-дюймовые винты через черновой пол в каркас, чтобы затянуть все шумные участки. Выше показан вырез в пластине пола для проводов отведения и датчика. Электрическая грубая Следующим этапом установки является подготовка домашней электросистемы. Хотя лучистое тепло QuietWarmth предназначено для самостоятельной установки, если вы плохо разбираетесь в электромонтажных работах, проконсультируйтесь с профессиональным электриком для подключения системы.Вкратце, QuietWarmth работает от термостата со встроенной розеткой GFCI (настоятельно рекомендуется). Термостат включает в себя провод датчика, который вставляется в систему пола для определения температуры. У каждого нагревательного мата есть пара выводных проводов, идущих до термостата (через кабелепровод в стене), где каждый мат подключается индивидуально. И все это контролирует термостат. При установке соблюдайте все местные строительные и электрические нормы. Хотя можно отделить систему отопления от существующего контура, производитель не советует этого.Размер необходимого блока питания зависит от общей площади прокладки с подогревом в квадратных метрах. Например, для одной панели размером 3 на 10 футов требуется 2,2 ампера, для одной панели размером 3 на 5 футов требуется 1,1 ампера и т. Д. Для семи пэдов в моей установке требовалось 9 ампер, поэтому мы установили новый специальный 15-амперный выключатель для системы отопления. Мы провели линию электропитания от блока выключателя, который оказался в подвале прямо под полом кухни. Поскольку ситуация с электропроводкой у всех может быть разной, я не буду уделять много времени деталям электропроводки, но будьте готовы просверлить отверстия и выловить проволоку.В зависимости от требований к силе тока нескольких контактных площадок может потребоваться реле. Тем не менее, QuietWarmth предоставляет подробные инструкции, а также установочные DVD-диски для помощи в электромонтажных работах. Размещение грелки Установка грелок QuietWarmth — довольно простая процедура. Разверните маты так, чтобы провода в подкладке смотрели вверх. Расположите площадку так, чтобы подводящие провода доходили до ближайшей стены с электрической коробкой (соединения вы сделаете позже).Оставьте примерно 1 дюйм пространства на полу между контактными площадками и окружающими стенами, чтобы было место для подводящих проводов к кабелепроводу. Закрепите провода тонкими полосками изоленты и избегайте прокладки выводных проводов над матами или под ними. Кроме того, избегайте установки нагревательных матов под шкафами, встроенными элементами или любой мебелью с прочным основанием, поскольку чрезмерное нагревание может повредить элементы. Прикрепите каждую последующую подушку друг к другу, стараясь не перекрывать подушечки, что приведет к неровной поверхности, на которой будет сидеть плитка.Заклейте стыковые швы изолентой, но будьте осторожны, чтобы не закрыть изолентой нагревательные провода. Обязательно используйте универсальную ленту с агрессивным клеем — в нашем случае Gorilla Tape. Никогда не используйте скобы для крепления подушек QuietWarmth или проводки. Для участков, где не устанавливаются подушки с подогревом, вам понадобится шпатлевка, которая удержит пол даже под плитку. Я вырезал несколько листов подрядной бумаги по размеру, чтобы заполнить пробелы. Это было настоящей проблемой и заняло больше времени, чем я ожидал.Если бы я использовал эту систему, я бы использовал продукт QuietWarmth «Insulayment», который представляет собой ненагреваемую подкладку, разработанную специально для этой работы. После того, как все прокладки и провода приклеены, вы можете проложить провод датчика термостата примерно на 6–12 дюймов в подложку, равномерно распределив между двумя нагревательными проводами. Можно сделать надрез на прокладке размером 1/4 на 1 дюйм, чтобы вставить датчик (но не обматывайте датчик липкой лентой). Планирование компоновки Перед укладкой плитки проверьте окружающие дверные косяки и кожухи на наличие необходимого зазора.Если недостаточно места для размещения плитки по толщине, придется подрезать косяки. В таком случае используйте обрезок плитки, чтобы направить механизированную ножовку — или протяжную пилу в японском стиле — и обеспечить надлежащий зазор между дверьми. Следующим шагом является создание макета вашего дизайна. Плитку Avaíre можно укладывать по прямой, диагональной или шахматной схеме. Мы остановились на прямой схеме. Затем я измерил всю комнату спереди назад, слева направо, включая области, где столешницы заходят в пространство пола.Разделите эти измерения на открытую поверхность 12-дюймовых плиток. Идея состоит в том, чтобы спланировать вашу планировку так, чтобы у вас не было тонкой, неудобной плитки на краю стены. Например, если вы начинаете ряд с полной плитки на одном конце 10-футовой 4-дюймовой стены, тогда у вас будет достаточно места для 10 полных плиток и тонкой плитки в конце. Если это так, то начните этот ряд с полной плитки в центре, а не в конце, двигаясь к обеим стенам. Это позволит отказаться от единственной тонкой конечной плитки в пользу двух более крупных обрезных плиток, которые будут загибать ряд.Измеряйте во всех направлениях и против всех препятствий в комнате, соответственно планируя планировку. Укладка плитки Каждая плитка со всех сторон окаймлена пластиковыми фиксирующими язычками, которые зацепляются за язычки ответной плитки. Выровняйте выступы в углу каждой плитки и поверните плитки вместе, чтобы оставшиеся вкладки «щелкнули» друг за другом по очереди. Плитка является ненаправленной и может быть установлена ​​справа или слева, но фиксирующие выступы не позволяют вставить плитку между двумя плитками.Два больших преимущества системы язычков: каждый шов имеет одинаковую ширину, и вся система плитки остается квадратной. Кроме того, поскольку плитки Avaire не прикреплены к основному полу постоянно, система сопротивляется растрескиванию при смещении основания. Мне было легко соединить первый край плитки вручную. Но при соединении второго края плитки с выступами в соседнем ряду мне понадобились резиновый молоток и блок для ударов в качестве дополнительной поддержки.Будьте осторожны, вставляя плитки на место. Разместите блок для постукивания прямо напротив плитки, но не против пластикового лотка. Я сделал свой блок из мягкого блока тополя и вырезал по его нижнему краю выемку, чтобы блок касался фарфора без пластиковых выступов. Плитку можно укладывать по частям или по очереди. Вы также можете использовать молоток и блок, чтобы отрегулировать размещение ряда после того, как они были заблокированы. Вам, вероятно, придется отрезать несколько плиток, чтобы они подходили к концам рядов.Для этого вам понадобится пила с алмазным диском. Вы можете купить их в хозяйственном магазине или взять напрокат в большинстве пунктов проката. Я позаимствовал один у моего нового соседа, который, оказывается, подрядчик по плитке (спасибо, Фрэнк). Определите размер пропила, положив плитку непосредственно на последний уложенный кусок. Отметьте нижнюю часть, используя верхние выступы лотка в качестве направляющих, и отрежьте по линии. При размещении обрезанной торцевой плитки у стены недостаточно места, чтобы ударить по ней молотком.В этом случае осторожно используйте монтировку (желательно с резиновым покрытием), чтобы зацепить край плитки и отвести ее от стены, пока фиксирующие язычки не защелкнутся. Гибкий раствор Плавающий характер плитки Avaire означает, что пол обладает некоторой степенью гибкости. В этом случае использование гибкой затирки Avaire является важной частью установки плитки. Никакой другой раствор использовать нельзя, так как он треснет при прогибе пола.Гибкий раствор готов к использованию прямо из ведра. Ведро весом 9 фунтов покрывает примерно 50-65 квадратных футов 12-дюймовой плитки . Удерживая резиновую терку с острыми краями под углом 45 градусов, распределите раствор по диагонали, плотно прижимая к нему, чтобы обеспечить полное заполнение швов. Затем, держа терку под углом 90 градусов, потяните по диагонали через швы, удаляя излишки раствора с плитки, используя край как ракель. Наклонный ход помогает предотвратить врезание поплавком в заполненные швы и вытягивание раствора. Для достижения наилучших результатов удаляйте дымку от раствора во время работы, используя губку и 5-галлонное ведро воды. Просто вытрите пленку для затирки, промойте губку, отожмите ее, пока она не станет влажной, и повторите. Слегка потрите губку круговыми движениями, удаляя остатки раствора и делая швы гладкими. Часто меняйте чистящую воду. По мере чистки проверяйте работу и устраняйте углубления с помощью дополнительной затирки. Защищайте готовую поверхность от уличного движения в течение как минимум 24 часов для высыхания, а затем используйте губку и воду, чтобы удалить последнюю оставшуюся дымку от затирки.Для полного излечения требуется 72 часа. Готов к нагреву После укладки пола используйте омметр, чтобы записать окончательное измерение сопротивления подушек QuietWarmth. Сопротивление должно быть в пределах 10 процентов от заводского значения сопротивления. В противном случае позвоните в службу поддержки клиентов — возможно, повреждение произошло во время укладки пола). Пропустите выводные элементы вверх по кабелепроводу в 4-дюймовую квадратную коробку термостата. Подключите провода параллельно (не последовательно), черный к черному и белый к белому.После того, как все термостатические регуляторы установлены, включите систему, чтобы проверить ее работу. Все, что вам осталось, — это насладиться элегантной привлекательностью настоящего фарфора и комфортом пола с подогревом. Крокодил откусывает плитку Для небольших вырезов в плитке, таких как установка деталей вокруг вентиляционного отверстия, я использовал новую мини-пилу Croccodile от Clarke Power, оснащенную алмазным диском. Эта мини-дисковая пила в форме угловой шлифовальной машины способна резать различные материалы, включая настоящий фарфор, путем простой замены полотна диаметром 3-1 / 4 дюйма.Полотно вращается со скоростью 4000 об / мин, что почти в два раза быстрее, чем у обычной циркулярной пилы. Пила Crocodile весит всего 4 фунта и имеет регулируемую глубину пропила от нуля до 1-1 / 16 дюйма. Крокодиловая пила входит в комплект, загружаемый в сумку для инструментов с мягкими стенками и несколькими карманами для хранения. 24-дюймовый лазерный уровень, адаптер для пылесоса для сухой и влажной уборки, вспомогательная направляющая для кромок, множество лезвий и многое другое. Для получения дополнительной информации о циркулярной пиле Crocodile посетите страницу Clarke Power products по адресу www.clarkeusa.com. Рекомендуемые статьи Как установить плитку с электрическим лучистым обогревом Плитка натуральная для лучистого отопления. Однако установка плитки с лучистым обогревом может стать непосильной задачей, если вы поймете, что Совет по плитке Северной Америки (TCNA) , Справочник , включает несколько методов, которые решают этот тип укладки.Детали несколько различаются в зависимости от конструкции, над которой вы работаете, и от того, какой тип источника тепла использует ваша излучающая система — гидравлический или электрический. На грунтованном бетоне Бетон надземный Деревянный черновой пол / балочная система К счастью, Марк Хайнлайн CTI # 1112 и директор по обучению Национальной ассоциации производителей плитки, технический инструктор / ведущий делятся своим опытом в этой статье. Гидравлическое или электрическое лучистое отопление? В гидронной системе трубы, содержащие воду или жидкий теплоноситель, размещаются под подложкой, в подложке или поверх подложки.Вода или теплоноситель нагревается котлом и перекачивается через систему клапанов и труб. Тепло от труб передается основанию, укладывающемуся слою и плитке и, в конечном итоге, в окружающую среду, где согревает пространство над плиткой. В системе водяного отопления довольно много компонентов, которые, вероятно, будут спроектированы инженером-механиком. Подрядчик по плитке может положиться на TCNA Handbook , который поможет укладывать плитку во многих из этих систем. В электрической системе провода проводят электрический ток под плитками. Эти провода очень хорошо изолированы, поэтому электричество не создает угрозы безопасности. Провода предназначены для сопротивления или препятствования прохождению электрического тока. Тепло генерируется, когда электричество проходит через сопротивление провода. Это тепло становится тепловой энергией, которая нагревает основание, укладку и плитку. В зависимости от электрической системы, часть этого тепла также согреет окружающую среду в пространстве над плиткой. Существует несколько разновидностей систем электрического обогрева. Некоторые из них поставляются в виде предварительно формованных волокнистых матов, которые становятся неотъемлемой частью установочного стола. Некоторые из них прикреплены к сетке, которой можно придать форму и форму, соответствующую дизайну комнаты. Некоторые из них представляют собой катушку специальной проволоки, помещенную в сетку мембраны, которая станет основой для укладки плитки. Это обсуждение будет сосредоточено на установке электрического лучистого тепла при укладке плитки на разделительную мембрану. Электрический нагрев в разделительной мембране Справочник Совета Северной Америки по плитке (TCNA), издание 2018 г., включает методы установки разделительной мембраны для внутренних полов на бетонные и деревянные основания. Для справки это методы F128, F147 и F148. Многие подрядчики и установщики плитки знакомы с процессом установки разделительных мембран в своей системе плитки. Некоторые производители делают версии своих мембран, которые позволяют накладывать электрические нагревательные провода на мембрану до укладки плитки.Как и в случае с любым продуктом для укладки плитки, установщики должны прочитать и внимательно следовать инструкциям производителя по установке нагревательных проводов (также известных как элементы) на мембрану. >> Игнорируете ли вы инструкции производителя затирки? Шаг 1: Немодифицированный раствор против модифицированного тонкого раствора: в соответствии с рекомендациями производителя Прежде чем мы приступим к прокладке проволоки, давайте поговорим о растворе , который мы будем использовать для установки мембраны и плиток на мембрану после того, как проволока будет вставлена. Это просто: следуйте инструкциям производителя и используйте раствор, который они рекомендуют для установки своего продукта. Подрядчики и установщики плитки умны. Они знают разницу между немодифицированным (ANSI A118.1) сухим раствором и (ANSI A118.4) модифицированным сухим раствором. И они знают о более модифицированных (ANSI A118.11) растворах EGP (наружная клеевая фанера) латексно-портландцементном растворе и (ANSI A118.15) улучшенных модифицированных растворах сухого схватывания. При всех наших знаниях, информации и опыте подрядчики и установщики иногда упускают из виду основную концепцию следования инструкциям производителя по использованию их конкретных продуктов и объединение этих продуктов в систему, на которую распространяется гарантия. Я повторю это еще раз. Гарантия на систему . Это важная вещь для экономного установщика и владельца, который платит за установку, которая, как он рассчитывает, прослужит очень долго. Я рекомендую то, что TCNA Handbook рекомендует в разделе «Материалы» методов F128, F147 и F148 для установки разделительных мембран, соответствующих стандартам ANSI A118.12. Вот что там написано: «Цементный раствор — в соответствии с рекомендациями производителя мембран.” Производитель сообщит вам в своих инструкциях по укладке, какой тип раствора рекомендуется для использования их мембраны в вашей плиточной системе. Это беспроигрышный вариант. Поставщик плитки следует методу TCNA и требованиям производителя, тогда система защищена гарантией производителя; владелец получает выгоду от отличной установки, подрядчик получает деньги, и все довольны. Шаг 2: Соответствует ли субстрат отраслевым стандартам плоскостности? Если вы когда-нибудь были на одном из моих обучающих семинаров, вы знаете, что я звучу как побитый рекорд, когда дело касается подготовки субстрата.Здесь все начинается. Именно здесь подрядчик / установщик плитки должен проверить основание ПЕРЕД началом укладки плитки, чтобы убедиться, что она соответствует требованиям к плоскостности промышленного стандарта, о которых вы читали на этом сайте и в этом блоге. >> См. Достаточно ли ровной поверхности вашего пола или стены для плитки большого формата? Не устаю приводить стандартные требования: 1/4 дюйма на 10 дюймов для плитки со всеми сторонами менее 15 дюймов 1/8 дюйма в 10 дюймов для плитки с одной стороной 15 дюймов или более Проверьте это с помощью линейки 10 футов.Если у вас нет 10-дюймовой линейки, вам необходимо ее приобрести. (Нет, у меня нет акций 10-дюймовой линейки.) >> Сравнение плоского пола и ровного пола: в чем разница? Если вы обнаружите, что основание, на котором будет установлена ​​разобщающая мембрана, не соответствует отраслевым стандартам плоскостности, подрядчик, ответственный за основу, должен сделать его ровным. Если это вы, то вам нужно убедиться, что вам платят за то, что вы сделали квартиру. Чтобы сделать основу плоской, используйте один или несколько из следующих способов: Отшлифуйте выступы (соблюдайте требования OSHA по улавливанию кремнеземной пыли) Заполните низкие места подходящим быстро схватывающимся материалом для заплат Установить ступку из раствора Установить жидкую грунтовку и самовыравнивающуюся подложку >> См. Полное руководство по подкладке плитки В большинстве случаев наиболее подходящим методом выравнивания основы перед установкой разъединяющей мембраны является комбинация шлифования высоких участков и заполнения низких участков быстросхватывающимся пластырем. Шаг 3: Установите мембрану Подложка плоская. Вы приобрели раствор, рекомендованный производителем. Пришло время установить мембрану. Но, прежде чем замесить раствор (по инструкции производителя), поговорим о периметре помещения. Деформационные швы по периметру чистые и открытые? Всем известно, что стандарты ANSI и TCNA Handbook Method EJ-171 требуют подвижного стыка там, где напольная плитка будет соприкасаться со стеной или где она соприкасается со шкафом, бордюром, колонной или трубой, или… вы поняли.Итак, наша плитка не может плотно прижиматься к этим объектам. Наш субстрат тоже. Например, если бы мы использовали Cementitious Backer Unit (CBU) в качестве основы, мы бы не хотели, чтобы CBU сильно наталкивался на любую точку периметра или изменял плоскость. Мы хотели бы иметь хороший, открытый стык шириной около дюйма по периметру. Нам не нужен раствор или раствор в этом красивом, чистом открытом шве, потому что это нарушит цель. Но все это мы уже знаем, правда? Я хочу быть уверенным в том, что мы говорим о том, что мы должны держать нашу разъединяющую мембрану хорошо согласованной ¼ ”вдали от любых препятствий или изменений в плоскости и по всему периметру .Так же, как и с CBU. Когда мы устанавливаем мембрану, и из-под нее выдавливается какой-то раствор и попадает между мембраной и пиломатериалом на нижней плите стены, нам нужно очистить его. Если мы оставим раствор там для высыхания, он создаст твердый шов и не позволит установке и конструкции двигаться. Хорошо. Итак, теперь мы готовы замешать раствор и установить мембрану. Вы устранили разрушители сцепления на черновом полу? Подождите.Неа. Мы проверяли, нет ли на черновом полу разрушителей сцепления? Мы не хотим делать все это после того, как ожидаем, что наша система будет удерживаться вместе за счет избыточного количества краски, которое попадает на фанеру из краскопульта маляра. Если это так, нам придется отшлифовать эту краску, затем очистить черновой пол и убедиться, что на нем нет пыли, грязи, герметика или любого другого материала, который будет мешать нашему раствору должным образом приклеить мембрану к черному полу. . Хорошо.Теперь перемешайте раствор в соответствии с инструкциями производителя и установите мембрану. Шаг 4: Установите нагревательный провод Вы сняли мембрану. Пришло время установить электрический нагревательный провод. Каждый производитель проводов имеет определенные инструкции, в которых описывается, как размещать провод в их разобщающей мембранной системе. Например, Они скажут вам, на каком расстоянии друг от друга следует размещать ряды проволоки, как близко или как далеко от стены должен быть провод и т. Д. Они расскажут, как проверить проволоку, прежде чем снимать ее с рулона. Некоторые требуют пары простых электрических проверок. Вам необходимо знать, где находится или будет находиться термостат, и достаточно ли у вас подводящего провода, чтобы добраться до него. Вам необходимо знать, где будет размещен датчик температуры термостата. Не забудьте установить датчик температуры, чтобы система работала. Итак, теперь вы задаетесь вопросом, почему подрядчик по плитке стал электриком? Посмотрите на это с другой стороны: это еще один инструмент в вашем арсенале, позволяющий зарабатывать деньги.Вы не будете работать с живым электричеством, но вам нужно узнать о системе электропроводки, которую вы устанавливаете, и у вас должен быть план, прежде чем вы начнете. Как и любой аспект укладки плитки. Я не собираюсь рассказывать вам все детали установки проводной системы каждого производителя, но скажу вам следующее: Прочтите инструкции производителя и следуйте им. Звоните им, если у вас есть вопросы. Убедитесь, что у вас есть полное представление о том, как работает их система, ПРЕЖДЕ, чем вы начнете. Пройдите конкретное практическое обучение у производителя. Это будет стоить вашего времени. Если вы являетесь владельцем, ищущим установку, возьмите интервью у обученного, опытного и квалифицированного профессионального подрядчика по плитке. Шаг 5: Установите плитку Провод вставлен. Проверено. Результаты тестирования записаны в гарантийный талон. Теперь вы готовы выложить плитку. Не так быстро… Вот еще одно предложение от меня: Сначала сделайте снимки. Вытащите телефон или камеру и сделайте снимки каждого участка проводной установки. Убедитесь, что у вас есть ориентир на каждой фотографии, чтобы вы могли выровнять их по комнате после того, как плитка будет снята, затирка будет установлена ​​и все затвердеет. Убедитесь, что на ваших фотографиях: Расположение датчиков температуры Расположение выводных проводов термостата и проводов датчика температуры Расстояние между проводами и друг от друга Расстояние между проводами и препятствиями, такими как стены, туалеты, обогреватели и умывальники Любые другие изображения, которые, по вашему мнению, необходимы для документирования монтажа проводов. Вам, скорее всего, больше НИКОГДА не придется смотреть на эти фотографии.Особенно, если вы все сделали правильно. Дважды проверьте каждую деталь вашей установки. Хорошо. Теперь установите плитку и отлично поработайте. Шаг 6. Обратите внимание на гарантийный талон После установки плитки проверьте провода еще раз. Убедитесь, что все ваши показания верны. Обязательно укажите это в гарантийном талоне. Обязательно заполните и передайте владельцу гарантийный талон, прилагаемый к системе отопления. Если на карте есть все те электрические показания, которые вы записали, сделайте копию и сохраните ее в своем файле работы. Владелец этой установки будет очень доволен ею, а также тем, что вы проделали такую ​​огромную работу по ее установке. Вы, вероятно, никогда больше о них не услышите, если только они не нанимают вас для дополнительной работы. Вот как мне это нравится. Поиск и устранение неисправностей Электрическое лучистое отопление Вы приступаете к следующему заданию. Ваш телефон звонит… … Это владелец того места, где вы установили электрическую отопительную систему, и она не работает. Что теперь? Для начала, вы можете проверить, был ли электрик, чтобы подключить провода к термостату и установить его.Вы можете убедиться, что владелец правильно использует термостат. Вы можете проверить с электриком, что он / она подключил датчик температуры, который вы так тщательно и точно поместили в систему. Если все в порядке, все те фотографии, которые вы сделали, внезапно становятся очень интересными. Внимательно изучите их, чтобы не упустить ни одной детали. Вы не случайно поместили зонд там, где собирался коврик. Или где солнце светит на него весь день. Убедитесь, что ваши провода расположены правильно. Все в порядке. Что теперь? Что ж, эти системы действительно хорошо сконструированы, чтобы выдерживать процесс укладки плитки. Так что, скорее всего, он не провалился сам по себе. На сделанных вами снимках все выглядит хорошо. Все ваши электрические показания были записаны и находились в пределах допуска. Но вы не можете увидеть провод сквозь плитку, чтобы увидеть, как он работает, или найти причину проблемы. Подождите, да, вы можете… Распространенные проблемы с установкой электропроводки и способы их поиска и устранения Существует довольно распространенный миф о том, что если что-то случится с электрообогревательной установкой, есть две альтернативы. Живи с этим. Вырвать все и переделать. Не обязательно. Есть как минимум еще одна альтернатива: Обученный, опытный техник-электрик, использующий надлежащее испытательное оборудование и методы тестирования, может диагностировать причину и определить местонахождение проблемы. Это почти как видеть сквозь плитку. Я знаю несколько случаев, когда подрядчики и владельцы плитки сэкономили тысячи долларов, связавшись с производителем системы отопления, который связал их с обученным, квалифицированным и должным образом оснащенным техником, который мог диагностировать, определить местонахождение и устранить проблему, иногда удаляя всего одна-две плитки. Иногда это довольно просто. Иногда не так уж и много. Распространенные проблемы системы электрического лучистого отопления Это несколько общих проблем с системами электрического отопления. Провода системы обогрева слишком близко к стенам или под основанием обшивки Провода системы обогрева под навесами или такими приборами, как шкафы, умывальники, ванны и т. Д. Обрезка кабелей — обычно происходит после того, как канцелярский нож очищает стыки между плитками перед заливкой швов Винты или крепежные детали, вбитые в нагревательные кабели.Обычно это происходит из-за отсутствия связи между подрядчиком по плитке и Приспособление для установки душевых дверей, или плотник, который устанавливает упор на пол, или сантехник, который устанавливает напольный унитаз, или…. Неправильное расстояние между нагревательными кабелями. Слишком близко или слишком далеко друг от друга. A FLIR (Forward Looking InfraRed) Тепловизионная камера часто используется для наблюдения за тепловыми характеристиками электрических проводов под плиткой. Провода неправильно установлены Ниже приведена фотография нагревательных кабелей, обнаруженных камерой FLIR, которые не были установлены в соответствии с инструкциями производителя. В одном месте провода были проложены на слишком далеко от т, чтобы правильно взаимодействовать друг с другом, и они не создавали тепла. Это темно-розовый / фиолетовый участок слева на фотографии. В прилегающей зоне провода были проложены слишком близко друг к другу , создавая слишком много тепла.Это ярко-желтый участок ближе к середине фотографии. В результате пол стал очень неравномерным. Если бы ее использовали гораздо чаще, вся система вышла бы из строя, и владельцу пришлось бы просто высосать ее и смириться с ней или попросить подрядчика по плитке произвести полный демонтаж и замену. Вы можете догадаться, что произошло? Черновой пол не выровняли перед установкой лучистого отопления Вот история более простого ремонта, но не столь яркого действия мастера по укладке плитки, который не выровнял черновой пол перед установкой разделительной мембраны. На черновом полу были неровности и неровности. Разъединяющая мембрана была установлена ​​поверх неровного чернового пола. Эти неровности и выпуклости переходили прямо к верху мембраны после того, как она была установлена. «Не беспокойтесь, — подумал установщик, — я просто добавлю или уберу тонкую сетку, как я обычно делаю, когда устанавливаю плитку». (Это еще одна тема, на которую вы можете меня завести, но не сегодня). >> Посмотрите, правильно ли вы подготовили основание для плитки? Так вот что он сделал.Кроме того, когда он добрался до перехода между плиткой и деревянным полом в соседней комнате. Прямо у перехода была горка в полу, которую установщик не обнаружил, пока не начал укладывать плитку в дверь. Что теперь? Что ж, выходит хороший острый универсальный нож, чтобы отрезать разъединяющую мембрану и подвести нижнюю часть плитки к верху деревянного чернового пола (с очень небольшим количеством связующего слоя под ним). Задача решена. Установка выглядит хорошо, и все в порядке, пока через пару недель не включат отопление и пол не прогреется.Что случилось? Ты угадал. После долгого стресса, суеты и разговора с производителем отопительной системы разрезанный провод был обнаружен у входа, где установщик вырезал мембрану, чтобы получить готовую высоту, соответствующую дереву. Это тот случай, когда квалифицированный специалист по ремонту смог найти неисправность и, в конечном итоге, спасти ситуацию, когда для ремонта перерезанного кабеля приходилось снимать только одну плитку. Вот фотография того ремонта. Как и я, вы заметите, что с этой работой все еще ожидает куча возможных сбоев.По крайней мере, провод можно было отремонтировать. Обратите внимание: : Ни один из продуктов, показанных на этой фотографии, не привел к неисправности, которую мы видим. Сбой и другие проблемы возникли в результате несоблюдения нескольких отраслевых стандартов и передовых методов производства плитки или инструкций производителя продукции. Успешные установки лучистого отопления Может быть поучительно посмотреть на сбои. Но каждый день происходит огромное количество установок систем электрического лучистого тепла с разделительными мембранами под плиткой.Они созданы очень многими установщиками плитки и подрядчиками , которые знают, как читать и следовать инструкциям производителя . Они также владеют и используют отраслевые стандарты плитки, опубликованные в ANSI A108, а также методы и передовые методы, опубликованные в Справочнике Совета по плитке Северной Америки (TCNA) Справочник . Я надеюсь, что это поможет вам немного разобраться в этих установках и как убедиться, что каждая укладка плитки хороша. Спасибо за чтение! Марк Хайнлайн — CTI # 1112 Особая благодарность SunTouch — A Watts Brand за предоставленную техническую информацию и поддержку для этой статьи. Коврики SunTouch Технические характеристики и порядок установки Коврики SunTouch Технические характеристики и порядок установки By SunTouch® Подразделение Watts Water Technologies, Inc. Улыбайтесь, когда снимаете обувь. Обзор • Коврики SunTouch бывают разных размеров, им можно придать форму и комбинировать, чтобы обогреть любую комнату. • Провода питания и нагревательные элементы SunTouch полностью заземлены от одного конца до другого.Нагревательные элементы усилены арамидными волокнами и изоляцией из этилен-тетрафторэтилена (ETFE). • Нагревательные элементы SunTouch имеют двухпроводную оплетку и экранированы для снижения электромагнитных полей (ЭМП) до сверхнизких уровней. • Коврики SunTouch протестированы на соответствие стандарту испытаний на излучение лучистого электричества (REET) для использования в жилых помещениях. • Элементы управления SunTouch защищены GFCI. Коврик SunTouch Нагревательная проволока вплетена в специальное оранжевое волокно для изготовления прямоугольных матов.Эти маты производятся на 120 и 240 В переменного тока, шириной 1, 2 и 3 фута. ширины. Коврики варьируются от 10 до 160 кв. Футов, в зависимости от ширины, длины и напряжения. Маты разных размеров должны соединяться параллельно (не последовательно) для заполнения больших площадей. Однако они должны быть одинакового напряжения. Например, для обогрева площади площадью 80 кв. Футов возможны многие комбинации: два мата размером 1 x 40 футов; или даже комбинация одного 2 ‘x 20’ и одного 1 ‘x 40’.Никогда не комбинируйте маты на 120 В переменного тока с матами на 240 В переменного тока. SunTouch — это безопасный и эффективный электрический обогреватель пола для внутренних помещений. Его нельзя использовать для таяния снега на открытом воздухе. Обычно он предназначен для установки под плиткой, камнем и другими каменными полами в жилых и коммерческих помещениях. SunTouch можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении ниже возможностей коврика.См. Конкретную информацию о конструкции для систем отопления, особенно при укладке напольных материалов, не являющихся кладкой. Проектировщик должен определить, достаточно ли тепла на выходе SunTouch, чтобы соответствовать теплопотерям конструкции. Анатомия нагревательной проволоки мирового класса Увеличенный вид нагревательного провода в разрезе. Обратитесь к своему дизайнеру, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от SunTouch в вашей конкретной конструкции. ПРИМЕЧАНИЕ: SunTouch был протестирован на американском Стандартный метод испытаний ASTM C627, стандартный метод испытаний для оценки систем укладки керамической напольной плитки с использованием напольного тестера Robinson-Type. Это испытание было проведено Советом Америки по плитке для установки над бетонной плитой и над рамным полом. В результате этого тестирования был получен рейтинг «Умеренный коммерческий» для обычного (не автомобильного) коммерческого использования и использования в небольших учреждениях.Это также будет включать все (не автомобильное) использование в жилых помещениях. Никогда. не устанавливайте SunTouch непосредственно под виниловым, ковровым или деревянным полом. SunTouch должен быть заделан в строительный раствор в соответствии с требованиями UL. Не используйте для клеи или адгезивы. Поверх SunTouch можно укладывать материалы, не относящиеся к каменной кладке, такие как ковер, винил или твердое дерево, если мат установлен в материал на основе цемента или гипса. Если у вас есть вопросы, посетите наш веб-сайт www.flooringsupplyshop.com или позвоните нам по телефону 1-877-880 TILE (8453) Вот что вам понадобится: Определите, сколько нагревателей SunTouch вам нужно Основные компоненты системы SunTouch, в зависимости от по требованиям проекта, а именно: 1. Коврик SunTouch * 2. Термостат с датчиком температуры пола (программируемый или непрограммируемый) * † 3. Прерыватель GFCI (если не является частью термостата) 4. Внешний контактор (при необходимости) Другие необходимые предметы: • Установочный комплект SunTouch * (показан ниже) • Пневматический степлер и термоклеевой пистолет • Квадратная электрическая коробка глубиной 2-1 / 8 ″, 4 ″ для термостата • Кольцо одинарное «грязевое» (листовая порода) для квадратной коробки 4 ″ • Электропроводка 12 калибра • Монитор LoudMouth * • Цифровой омметр (мультиметр) • Изделия для укладки плитки (строительный раствор, подкладочная плита, плитка и т. Д.).) • Мастерок 3/8 ″ x 1/4 ″ или больше и другие инструменты для плитки • Различные электрические и строительные инструменты: (инструмент для зачистки проводов, отвертка, зубило, ножницы и т. Д.) • Изоляция (если требуется в соответствии с проектом) Проконсультируйтесь с местными строительными властями, поскольку во многих областях требуется, чтобы квалифицированный электрик выполнял все электромонтажные работы и подключения. * Товары доступны в SunTouch. Все остальные предметы не включены и могут быть приобретены на месте. • SunStat одобрен для использования в США.S. и Канада, отдельно от сборки, включенной в список SunTouch. ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ SUNTOUCH НИКОГДА не укладывайте SunTouch под ковровое покрытие, деревянное, виниловое или другое немонтажное покрытие, не заливая его тонким, толстым или самовыравнивающимся раствором. НИКОГДА не укладывайте SunTouch в клеи или клеи, предназначенные для виниловой плитки или другого ламината. Он должен быть заделан в раствор для керамической плитки на цементной основе. НИКОГДА не обрезайте нагревательный провод. НИКОГДА не стучите шпателем по мату или нагревательной проволоке, чтобы удалить с него излишки раствора. НИКОГДА не обрезайте циновки, чтобы сделать их короче. Можно разрезать только волокнистую сетку, чтобы сделать повороты или чтобы мат соответствовал определенной области. НИКОГДА НЕ пытайтесь ремонтировать нагревательный провод, если он поврежден. Прежде чем продолжить, позвоните на завод для получения инструкций. НИКОГДА не соединяйте один нагревательный провод мата с другим нагревательным проводом мата, чтобы получился более длинный мат.Несколько матов должны быть подключены параллельно напрямую к источнику питания в распределительной коробке или к системе управления. НИКОГДА не устанавливайте один коврик на другой и не накладывайте мат на себя. Это вызовет опасный перегрев. НИКОГДА не забудьте установить датчик температуры пола. НИКОГДА не устанавливайте SunTouch на стенах. НИКОГДА не устанавливайте коврики под шкафами или другими встроенными элементами или в небольших шкафах. В этих небольших пространствах будет накапливаться чрезмерное тепло, и коврик может быть поврежден застежками (гвоздями, шурупами и т. Д.).) используется для установки встроенных модулей. НИКОГДА НЕ удаляйте табличку с паспортными данными с силовых проводов. ВСЕГДА полностью заделайте нагревательный провод и заводское соединение в строительный раствор. ВСЕГДА вводите показания сопротивления мата и датчика в журнал сопротивления мата и датчика (стр. 4) до, во время и после процесса установки. ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, блока управления и коврика SunTouch. Например, не подавайте питание 240 В переменного тока на маты или элементы управления SunTouch на 120 В переменного тока. ВСЕГДА убедитесь, что все электромонтажные работы выполняются квалифицированным персоналом в соответствии с местными строительными и электрическими нормами, разделом 62 Канадского электрического кодекса (CEC), часть I, и Национальным электрическим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA 70 и Раздел 62 CEC, Часть I. ВСЕГДА используйте только медь в качестве питающих проводов. ВСЕГДА прикрепляйте предупреждающую этикетку (прилагаемую к данному руководству) к крышке блока управления или в другом месте, где ее можно будет легко заметить. ВСЕГДА обращайтесь за помощью в случае возникновения проблемы. Если вы когда-либо сомневаетесь в правильности процедуры установки или если продукт выглядит поврежденным, необходимо позвонить на завод, прежде чем приступить к установке. Осмотрите мат и датчик В процессе установки очень важно снимать показания сопротивления мата и провода датчика температуры пола, чтобы убедиться, что они не повреждены. Используйте качественный цифровой омметр (мультиметр), способный измерять сопротивление до 20 000 Ом (Вт), чтобы снять эти показания. Аналоговые измерители (с подвижной стрелкой) недостаточно точны для этого продукта. Показанный здесь монитор LoudMouth поможет постоянно контролировать коврик на протяжении всей установки. (входит в наши комплекты) Запишите информацию с этой паспортной таблички в журнал сопротивления коврика и датчика. Оставьте табличку с паспортной табличкой прикрепленной к кабелям питания для последующей проверки LoudMouth контролирует нагревательный провод в течение всего процесса установки.Если коврик порезан или поврежден во время установки, это устройство подаст звуковой сигнал. LoudMouth предотвратит закапывание поврежденного провода под затвердевшим раствором, плиткой или камнем. Основная информация о продукте и гарантии Не снимайте табличку с паспортной табличкой с силовых проводов (см. Фото вверху). Запишите серийный номер мата, размер мата, напряжение и диапазон сопротивления, напечатанные на этой этикетке, в журнал сопротивлений для каждого мата и датчика. Для сохранения Ограниченной гарантии эти элементы и следующие измерения должны быть записаны, а также все шаги данного руководства должны быть выполнены. Полные требования см. В разделе «Ограниченная гарантия». Журнал сопротивления коврика и датчика Мат 1 Мат 2 Мат 3 Мат Серийный номер Мат Модель Мат Напряжение Диапазон сопротивления мата ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом) Матовый от черного к белому Матовый от черного к зеленому Матовый от белого до зеленого Провод датчика ПОСЛЕ ПРИКРЕПЛЕНИЯ МАТЫ И ДАТЧИКА К ПОЛУ (Ом) Матовый от черного к белому Матовый от черного к зеленому Матовый от белого до зеленого Провод датчика ПОСЛЕ УСТАНОВКИ НАПОЛЬНЫХ ПОКРЫТИЙ НА МАТ (Ом) Матовый от черного к белому Матовый от черного к зеленому Матовый от белого до зеленого Провод датчика СОХРАНИТЕ ЭТОТ ЖУРНАЛ, ЧТОБЫ СОХРАНИТЬ ГАРАНТИЮ! — НЕ ВЫБРАСЫВАТЬ! Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне. Измерения По крайней мере, снимите показания сопротивления (1) перед началом установки, (2) после крепления мата и датчика к полу и (3) после укладки напольных покрытий. Настоятельно рекомендуется часто во время укладки плитки, чтобы не закопать поврежденный нагревательный провод или неисправный датчик. Проверка на перерывы Измерьте сопротивление между черным и белым проводами (черный и синий провода для матов на 240 В) и запишите ниже. Это сопротивление должно быть в пределах диапазона, указанного на паспортной табличке. Измерьте расстояние между выводами датчика температуры пола. Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике. В таблице сопротивления датчика в нижнем левом углу приведены приблизительные значения для сравнения. Обрыв или обрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие целостности или «OL» для «разрыва линии»). Проверка на короткое замыкание Измерьте сопротивление коврика между черным и зеленым проводами.Запишите ниже. Это измерение должно быть «бесконечным» (без обрыва или «OL» для «разомкнутой линии»). Обрыв или защемление нагревательной проволоки обычно обозначается значением сопротивления больше нуля и меньше сопротивления мата . Сопротивление мата Если сопротивление неправильное, обратитесь на завод-изготовитель для получения дальнейших инструкций. Если Нагревательный провод порезан или поврежден, быстро очистите поврежденный участок и свяжитесь с заводом-изготовителем для получения дальнейших инструкций. Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском, а в случае использования неизолированных плит — тепловой сток из нижележащих материалов. Если у вас есть дополнительные вопросы относительно температуры поверхности, которую вы можете ожидать от SunTouch WarmWire в вашей конкретной конструкции, обратитесь к своему дизайнеру. См. Этап 9: «Установка изоляции» Фаза 1. Электрическая предварительная проверка ШАГ 1.1: Установите прерыватель GFCI (защита от перегрузки по току) Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI). Это может быть сделано либо с помощью внутреннего GFCI в SunTouch SunStat (если он напрямую управляет матом), либо с помощью автоматического выключателя GFCI с индикацией. Этот GFCI служит локальным разъединителем. Примечание: Соблюдайте все местные строительные и электрические нормы. Примечание: От существующей цепи можно выполнить ответвление, но это не рекомендуется. Проконсультируйтесь с квалифицированным электриком, чтобы определить, может ли цепь выдерживать нагрузку и защищена ли цепь GFCI. Размер выключателя определяется общей площадью нагревательного мата в квадратных метрах. (В зависимости от местных норм может потребоваться несколько автоматических выключателей для систем более 20 ампер.) Типичное требование к силе тока: Коврики SunTouch, 120 В переменного тока: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата. Коврики SunTouch, 240 В переменного тока: 0.05 ампер на квадратный фут или 5 ампер на 100 квадратных футов. мат. ШАГ 1.2: Установите вторичный блок Skwe (реле SunStat) В зависимости от требований к силе тока коврика (ковриков) может потребоваться вторичный ведомый блок (реле SunStat Relay). См. Стр. 17 для схемы подключения. Не нагружайте элемент управления SunStat более 15 ампер. Обязательно защитите эту цепь контактора с помощью выключателя GFCI. ШАГ 1.3: Установите электрические коробки Термостаты обычно располагаются рядом с проводами питания.Однако они могут быть расположены практически в любом месте, потому что провода питания и провода датчика могут быть проложены к электрическим распределительным коробкам и продлены до места за пределами отапливаемого помещения (например, подсобное помещение или подвал). Термостат: Установите квадратную электрическую коробку 4 ″, глубину 2-1 / 8 ″ с 1-канальным грязевым кольцом. Электрические коробки следует размещать на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями NEC или другими местными нормативами. Примечание: При необходимости провод датчика SunStat можно удлинить максимум до 50 футов. ШАГ 1.4: Работа с нижней пластиной Просверлите или выпилите отверстия в нижней пластине, как показано справа. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата. Эти отверстия должны находиться непосредственно под электрическими коробками (см. Фотографии). ШАГ 1.5: Установите кабельный ввод питания и датчик термостата Кабельный ввод питания: Экранированный кабель питания может быть установлен с кабелепроводом или без него в зависимости от требований норм.В любом случае удалите одну из заглушек в 4-дюймовом блоке, чтобы проложить провод. Если электрический канал не требуется по нормам, установите хомут для проводов, чтобы закрепить провода в том месте, где они входят в коробку. Если по нормам требуется кабелепровод, установите кабелепровод 1/2 ″ (минимум) от нижней пластины до распределительной коробки. Для нескольких проводов питания (нескольких матов) установите кабелепровод 3/4 ″, в который будет помещено несколько проводов питания. Датчик термостата: Датчик температуры пола поставляется с нашим контроллером SunStat.Его можно установить в кабелепроводе отдельно от кабеля электропитания, хотя в этом нет необходимости. Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод) через заглушку, вниз через вырез в нижней пластине и выведите в пол, где будет установлен нагревательный мат. Если у вас есть термостат и датчик, установите датчик сейчас, но дождитесь установки термостата, пока не будет установлен мат Примечание: Датчик находится в упаковке термостата. ШАГ 1.6: Черновая проводка Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод 6 ″ — 8 ″. Обратитесь за помощью к типовым схемам подключения в конце данного руководства. Требования к силе тока мату 120 В 120 В переменного тока, коврики шириной 1 фут 120 В переменного тока, 2 фута.-широкие коврики 120 В переменного тока, коврики шириной 3 фута Размер мата кв.м Отрисовка усилителя Размер мата кв.м Отрисовка усилителя Размер мата кв.м Отрисовка усилителя 1 ′ x 10 ′ 10 кв. 1,0 2 ′ x 5 ′ 10 кв. 1,0 1 ′ x 15 ′ 15 кв. 1,5 2 ′ x 7′-6 ″ 1.5 3 ′ x 5 ′ 15 кв. 1,5 1 ′ x 20 ′ 20 кв. 2,0 2 ′ x 10 ′ 20 кв. 2,0 3 ′ x 6′-8 ″ 20 кв. 2,0 1 ′ x 25 ′ 25 кв. 2,5 2 ′ x 12′-6 ″ 25 кв. 2,5 3 ′ x 8′-4 ″ 25 кв. 2.5 1 ′ x 30 ′ 30 кв. 3,0 2 ′ x 15 ′ 30 кв. 3,0 3 ′ x 10 ′ 30 кв. 3,0 1 ′ x 35 ′ 35 кв. 3,5 2 ′ x 17′-6 ″ 35 кв. 3,5 1 ′ x 40 ′ 40 кв. 4,0 2 ′ x 20 ′ 40 кв. 4.0 2 ′ x 22′-6 45 кв. 4,5 3 ′ x 15 ′ 45 кв. 4,5 2 ′ x 25 ′ 50 кв. 5.0 2 ′ x 30 ′ 60 кв. 6.0 2 ′ x 20 ′ 60 кв. 6.0 2 ′ x 35 ′ 70 кв. 7,0 2 ′ x 40 ′ 80 кв. 8,0 Мат Требования к силе тока 240 Вольт 240 В переменного тока, 2 фута.-широкие коврики 240 В переменного тока, коврики шириной 3 фута Размер мата кв.м Отрисовка усилителя Размер мата кв.м Отрисовка усилителя 2 ′ x 10 ′ 20 кв. 1,0 2 ′ x 15 ′ 30 кв. 1,5 3 ′ x 10 ′ 30 кв. 1,5 2 ′ x 20 ′ 40 кв. 2,0 3 ′ x 13′-4 ″ 40 кв. 2,0 2 ′ x 25 ′ 50 кв. 2,5 3 ′ x 16′-8 ″ 50 кв. 2.5 2 ′ x 30 ′ 60 кв. 3,0 3 ′ x 20 ′ 60 кв. 3,0 2 ′ x 35 ′ 70 кв. 3,5 2 ′ x 40 ′ 80 кв. 4,0 2 ′ x 45 ′ 90 кв. 4,5 3 ′ x 30 ′ 90 кв. 4,5 2 ′ x 50 ′ 100 кв. 5,0 2 ′ x 60 ′ 120 кв. 6.0 3 ′ x 40 ′ 120 кв. 6.0 2 ′ x 70 ′ 140 кв. 7,0 2 ′ x 80 ′ 160 кв. 8,0 Этап 2. Установка SunTouch ШАГ 2.1 Выбрать тип строительства Выберите наиболее подходящую деталь для укладки тонкого, толстого или самовыравнивающегося раствора для вашего применения.Проконсультируйтесь со специалистами в области строительства и / или персоналом TileDepot для получения конкретных деталей относительно правильной установки. 1. ТОНКИЙ РАСТВОР НА КАРМАННЫЙ ПОЛ (цементный раствор сухого схватывания или латексный; TCA # F144-03; Rh230-03) 2. ТОНКИЙ РАСТВОР НА ПЛИТУ Сухой цемент или латексный цемент на плите; TCA № Rh215-03) 3. МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ МЕТАЛЛИЧЕСКИЙ СТАНОК (металлическая обрешетка из цементного раствора; TCA № 145-03) ШАГ 2.2 Подготовка пола Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и другой строительный мусор. Убедитесь, что на полу нет предметов, которые могут повредить провод SunTouch. ШАГ 2.3 Изучение заводских деталей и дизайна Убедитесь, что были приобретены все необходимые материалы. Общий список материалов находится в начале этого руководства. Перед установкой внимательно изучите конструкцию. Проверьте расположение термостата, начало и конец мата, а также общую схему расположения. Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству. Это приведет к опасному перегреву и аннулированию гарантии! ШАГ 2.4 Растворы и тонкие плиты SunTouch может быть установлен в двух типах строительных приложений: 1.Тонкие или толстые слои раствора (3/8 ″ -1 ″). 2. Самовыравнивающиеся слои раствора (1/4 ″ -1/2 ″). Независимо от области применения, всегда устанавливайте SunTouch перед укладкой раствора или цемента. Не наносите SunTouch на влажный раствор. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя, директивами TCA и спецификациями ANSI. При укладке не каменного пола покрытий, таких как древесина твердых пород, винил, ламинат или ковер, следуйте рекомендациям отрасли и производителя. При установке облицовки, не являющейся каменной кладкой, лучшим методом является покрытие SunTouch самовыравнивающимся раствором (иллюстрации №5 и №6). 4. ТОЛСТЫЙ СТРОИТЕЛЬНЫЙ СТАНОК НА ПЛИТУ (на цементном растворе; TCA # F112-03) ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ 5. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАПОЛЬНОЙ РАМЫ Нанесение строительного раствора: На этих страницах проиллюстрированы два типа нанесения тонкого раствора и два типа нанесения толстого раствора. А . Если для укрепления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите SunTouch в тонкослойное связующее покрытие поверх этих материалов. См. Иллюстрации №1 или №2. Б . Если для укрепления пола используется более толстый слой раствора, SunTouch можно установить либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем. См. Иллюстрации №3 или №4. В данном случае SunTouch обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего. Если вы используете пластиковую планку вместо обычной металлической планки, SunTouch можно установить в самовыравнивающуюся подушку из раствора. ВНИМАНИЕ: Если в ступке используется металлическая планка, не допускайте прямого контакта SunTouch с планкой, так как это может повредить проволоку. 6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ Применение самовыравнивающихся минометов: Существует только два утвержденных метода укладки самовыравнивающихся слоев цементного раствора поверх SunTouch. Один для конструкции каркасного перекрытия и один для конструкции перекрытия (иллюстрации №5 и №6). Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий. Прикрепите SunTouch к черному полу или плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″ в соответствии со спецификациями производителя. Уложить напольное покрытие после того, как раствор затвердел. Особые меры предосторожности Изолирующая мембрана: По возможности устанавливайте SunTouch над мембраной, если иное не рекомендовано производителем мембраны. Изоляция: Не устанавливайте жесткую изоляцию непосредственно над или под подкладкой или раствором. Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем утепления пола. Мозаика: При укладке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите SunTouch в слой тонкого раствора (1/4 ″ –3/8 ″), затем утоните мозаичную плитку в соответствии с обычной практикой. Расширительные швы: Не устанавливайте нагревательные маты через компенсатор. При необходимости установите маты вплотную к стыку, но не через стык. На рисунках №5 и №6 показан лучший способ укладки напольных покрытий без кладки. Шаг 2.5 Установка SunTouch Расположите провода питания рядом с термостатом. Если это невозможно, проложите кабель питания через стену и / или пол к месту расположения термостата (соблюдайте все электрические / строительные нормы, используя кабелепровод и коробки). Во всех областях применения двусторонний скотч можно использовать для приклеивания SunTouch к основанию. Однако при установке SunTouch поверх подкладки или фанеры пневматическое скрепление может быть быстрее. Начните установку, раскатав коврик согласно плану. На каждом повороте или изгибе останавливайтесь и плотно растягивайте коврик, чтобы вытащить провисание. Затем прикрепите коврик к полу с помощью двустороннего скотча или скоб. При использовании двустороннего скотча приклейте его к полу с шагом 2 фута или более, если необходимо, в зависимости от условий на рабочем месте. Чем плотнее коврик, тем проще будет схватываться. Чтобы скотч не приклеился, на полу не должно быть мусора. Плотно потрите белую бумажную сторону ленты, прежде чем снимать бумагу. Это обеспечит прочное соединение ленты с полом. Покрывайте примерно 10 кв. Футов за раз. При необходимости используйте короткие детали по углам. При использовании пневматических скоб мы рекомендуем скобы 3/8 ″ x 1/4 ″ с острием долота. Сначала прикрепите мат SunTouch через каждые 2–3 дюйма с каждой стороны мата в «впадинах» между нагревательными проводами, как показано слева.Таким образом будет легче поднять коврик и при необходимости изменить его положение. Когда макет будет удовлетворен, вернитесь и скрепите скрепками по центрам 1 ′ с каждой стороны в «впадинах» между проводами. Действуйте медленно и будьте очень осторожны, чтобы не повредить нагревательный провод. Обрежьте или удалите оранжевое переплетение по мере необходимости, чтобы сделать повороты. Не зажимайте и не скрепляйте нагревательный провод скобами. Установите SunTouch на расстоянии примерно 4–6 дюймов от стен, душевых, ванн, туалетов, сточных вод и т. Д., Как показано в этом разделе и в Приложении.Установите рядом с умывальником и столешницей. Это потому, что вы хотите, чтобы тепло доходило до лицевой стороны шкафа, чтобы пальцы ног оставались в тепле. Установите примерно 18 ″ — 20 ″ от задней стены в туалете. (Подробности см. В разделе «ЗАЩИТА МАТОВ ОТ ДВИЖЕНИЯ»). Не оставляйте щелей между ковриками. Тепло будет проводиться только на 1-2 дюйма от нагревательной проволоки. SunTouch следует устанавливать непрерывно по полу, как показано на схемах в данном руководстве.Никогда не устанавливайте маты таким образом, чтобы нагревательные провода располагались ближе, чем на 2 дюйма друг от друга. Прикрепите коврик к полу двусторонним скотчем. … или штапельный коврик в «долинах». Шаг 2.6 Душевая кабина SunTouch можно установить в душевых, но необходимо соблюдать несколько мер предосторожности (см. «Приложение 3. Примеры схем» для получения более подробной информации). 1. Никогда не устанавливайте SunTouch в душевые стены (или любые другие стены). 2. Ни в коем случае не стыкуйте маты, установленные в душе, в полевых условиях. Не пытайтесь отремонтировать или модифицировать коврик каким-либо образом; это может привести к серьезной опасности. 3. Залейте маты в раствор и устанавливайте только под плитку, камень, кирпич или другую кладочную поверхность в соответствии с данным руководством по эксплуатации. 4. Никогда не заводите коврик в душе.Соединение между шнуром питания и нагревательным проводом должно быть полностью залито раствором и расположено на расстоянии не менее 1 ‘от душевых отверстий и других участков, обычно подверженных воздействию воды. 5. Органы управления ковриком должны располагаться на расстоянии не менее 4 футов от отверстий душа, чтобы они не могли подвергаться воздействию воды или прикосновениям человека в зоне душа. Либо приклейте кабель питания горячим клеем к точеной дорожке. . . Шаг 2.7 Установка кабеля питания и заводского подключения Установка шнура питания: Шнур питания толще, чем коврик SunTouch.При тонкой установке на опорную доску или плиту вырежьте или выпилите канавку для углубления силового кабеля до уровня SunTouch. Используйте горячий клей, чтобы закрепить шнур питания в канавке. Или закончите шнур питания у пола и проложите только нагревательный провод к началу мата. Не допускайте повреждения кабеля питания, это может привести к поражению электрическим током, когда коврик находится под напряжением. Заводское подключение Установка: В зависимости от толщины слоя раствора вам может потребоваться долото под заводским соединением, чтобы углубить соединение. Будьте предельно осторожны, чтобы не повредить нагревательный провод или соединение. Нанесение горячего клея удерживает соединение на месте. Шаг 2.8 Установка датчика термостата Датчик должен быть установлен в полу и проложен вверх по стене, как описано в шаге 1.4. Просто подложите его под коврик или проденьте между двумя нагревательными проводами. Датчик должен входить в коврик примерно на 6–12 дюймов, как показано на «Фазе 4.Окончательная разводка ». Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом. C A U T I O N! ЗАЩИТИТЕ МАТ ОТ ДВИЖЕНИЯ Если напольное покрытие не устанавливается сразу, защитите мат SunTouch, накрыв его гофрокартоном или фанерой. Сведите к минимуму посещаемость установленного коврика. Шаг 2.9 Переворачивание мата и методы заполнения В этом разделе описаны некоторые общие повороты и приемы, используемые для компоновки углов, углов и встроенных элементов. Осторожно разрежьте плетеный коврик оранжевого цвета, чтобы получились витки. Никогда не режьте, не надрезайте и не повреждайте нагревательный провод иным образом. Поворот на 180 ° или спина к спине. Переворот с опрокидыванием. Поворот на 90 ° или переворот. Техника заполнения. Примечание: Установите мат вплотную к лицевой стороне шкафа, как показано выше. Примечание: Коврик может быть установлен под плиткой на расстоянии 4–6 дюймов от передней части воскового кольца, а при необходимости может слегка подстелить подножку унитаза (примерно 20 дюймов от стены). Этап 3. Монтаж последнего этажа Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки. Обратите внимание, что видео по установке SunTouch не является видео по установке напольного покрытия — оно охватывает только установку обогревающих ковриков SunTouch. Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки любых напольных покрытий. Запишите показания в журнал сопротивления коврика и датчика (выше), продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. Если возможно, сфотографируйте укладку мата перед укладкой напольного покрытия. Предупреждение: Никогда не стучите шпателем по мату или нагревательной проволоке, чтобы удалить излишки раствора с шпателя.Это может повредить нагревательный провод. При укладке плитки или камня поверх SunTouch мы настоятельно рекомендуем руководящие принципы Tile Council of America (TCA) или спецификации ANSI в качестве минимальных стандартов установки. Вместо универсальных материалов на водной основе мы рекомендуем раствор и раствор, модифицированный латексом или эпоксидной смолой. Выберите шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 ″ x 1/4 ″. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма. Примечание: Слои раствора толщиной более 3/8 ″ отлично работают с производительностью системы; им просто нужно немного больше времени, чтобы нагреться. При укладке напольных покрытий, отличных от плитки или камня, следуйте рекомендациям отрасли и / или производителя. Также убедитесь, что гвозди, шурупы или другие крепежные детали не проникают в пол в области SunTouch. Проволоку легко повредить застежки, пробившие пол. Все напольные покрытия должны находиться в непосредственном контакте с цементным материалом, покрывающим SunTouch. Не поднимайте пол над массой бетона или раствора ниже. Например, не устанавливайте деревянные гвоздезабиватели (шпалы) размером 2 x 4 дюйма поверх плиты с целью крепления древесины твердых пород. Этот 1,5-дюймовый воздушный зазор резко снизит выход нагретого сляба. По этой причине «плавающий» Полы из дерева / ламината работают намного лучше, чем полы из твердой древесины. Не отключайте монитор LoudMouth во время укладки напольных покрытий. Эта предупреждающая табличка об электрическом лучистом обогреве должна быть размещена рядом с панелью управления или на лицевой стороне. Нижняя пластина / деталь датчика. Просто «вплетите» датчик в коврик или вы можете использовать зажим. Этап 4. Окончательная разводка Шаг 4.1 Установите элементы управления Установите термостат с датчиком температуры пола в электрическую коробку квадратного сечения 4 ″ в соответствии с инструкциями по установке, прилагаемыми к термостату. Подключите провода питания мата, датчик температуры пола и проводку источника питания, как показано в данном руководстве (Приложение 4) или в инструкциях по установке термостата. При использовании нескольких матов проложите все провода питания через электрический кабелепровод в квадратную коробку термостата 4 ″ или отдельную распределительную коробку. Подключите провода параллельно (не последовательно) — черно-черный, бело-белый и зелено-зеленый, или для систем на 240 В; черно-черный, сине-голубой, зелено-зеленый. Затем прикрепите к термостату короткую «косичку» (провода подходящего размера для нагрузки). Используйте 1-канальное грязевое кольцо (листовой камень), чтобы установить термостат на электрическую коробку. Приложение 1. Обзор установки Приложение 2. Методы переворачивания мата и заполнения Виды поворотов Примеры макетов Типовая планировка кухни: один мат 2 x 25 футов, один мат 1 x 35 футов Пример расположения солярия / веранды: два коврика 3 x 6-8 дюймов, один мат 3 x 10 футов Приложение 4. Электрические схемы управления 120 В Типовая электрическая схема подключения с SunStat Control (120/240 В переменного тока) Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум). Типовая электрическая схема подключения с контроллером SunStat и контактором (120 В) Выделенная цепь 120 или 240 В переменного тока, 20 А (максимум). Приложение 4. Электрические схемы управления 240 В Типовая электрическая схема подключения с контроллером SunStat (240 В) Выделенная цепь 240 В, 20 А (максимум). Схема подключения сигнального провода между SunStat Control и реле Выделенная цепь 240 В, 20 А (максимум). Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальными электротехническими нормами (NEC), особенно статьей 424, частью IX NEC, ANSI / NEPA70 и разделом 62 CEC, часть 1. Приложение 5. Руководство по поиску и устранению неисправностей Если возникают проблемы с ковриком для обогрева пола SunTouch или соответствующими электрическими компонентами, , пожалуйста, обратитесь к этому руководству по поиску и устранению неисправностей. Если у вас нет квалификации для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика. Любые работы по поиску и устранению электрических неисправностей следует выполнять при отключенном от цепи электропитании, если не указано иное. Проблема Возможная причина Решение Элементы управления. Блоки Измерение сопротивления мата выходит за пределы диапазона, указанного на паспортной табличке. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, способный показывать от 0 до 20 000 Ом, и повторно измерьте сопротивление. Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю. Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75 ° -85 ° F или обратитесь к производителю. Измерение сопротивления может производиться от нескольких последовательно соединенных или параллельно соединенных матов. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому). Омметр может быть настроен на неправильную шкалу. Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю. Пол не греется. Мат поврежден. Измерьте сопротивление коврика. Проверьте наличие «разрыва цепи» и «короткого замыкания», как подробно описано ранее в этом руководстве. В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю. Сработал GFCI, о чем свидетельствует световой индикатор на элементе управления. На индикаторе может быть надпись «GFI», под словами «Ожидание» или на кнопке с надписью «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю. Если коврик не поврежден, замените элемент управления GFCI.Также см. «Конфликты GFCI» ниже. Подано неверное напряжение или используются несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода. Пол Бетонная плита. Поверхность плиты медленно повышается. Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше).Измерьте «нагрузочное» напряжение / силу тока до мат. Пол постоянно нагревается. Маты соединяются «последовательно» или «шлейфом» (от конца к концу). Несколько матов должны быть подключены «параллельно» (или черный к черному, белый к белому). Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». SunTouch оснащены датчиком пола. Отсоедините провода датчика от блока управления и снова вставьте их.Если это не решит проблему, измерьте сопротивление на проводах датчика. Для управления SunTouch сопротивление должно быть от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления провода датчика в этом руководстве Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения выполнены правильно. Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве. Неисправный контроль. Верните управление дилеру для замены. Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше. Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им. Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неправильного напряжения» выше. Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше. Ослабленное соединение (-и) на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем. Неисправный контроль. Верните управление дилеру для замены. Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на регуляторе. Проверьте все соединения между выключателем и блоком управления. Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше. Неисправный контроль. Верните управление дилеру для замены. Конфликты GFCI и ложные срабатывания . Более одного GFCI в цепи. GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI. Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызывать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола. Приложение 6. Подключение нескольких матов ПРИМЕЧАНИЕ: Термостатическое управление не показано на этих схемах для упрощения. Эти схемы даны только в качестве примеров того, как правильно соединить несколько матов. Следует соблюдать осторожность, чтобы не переполнить ящик. Обязательно используйте гайки для проводов, размер которых соответствует выполняемым соединениям. Следуйте всем правилам при подключении. В случае сомнений обратиться к электрику Наслаждайтесь новой системой обогрева пола SunTouch Mat! www.suntouch.com Щелкните здесь для просмотра видео библиотеки SunTouch SunTouch против продукта A — SunTouch vs.Изделие B Ссылки для коврика с подогревом пола SunTouch Технические характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий SunTouch Нагревательные звенья для обогрева полов Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire Связи управления нагревом Программируемая спецификация SunStat — Руководство пользователя Программируемая 500670-SB — Руководство пользователя Непрограммируемая 500675 — Непрограммируемая спецификация SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth Разные ссылки SunTouch SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch Сообщение SunTouch Mats Технические характеристики и процедура установки впервые появились в блоге магазина напольных покрытий. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт 2024 © Все права защищены.
