Как положить дренажную трубу своими руками – перфорированные, в геотекстиле, из различных материалов (керамические, пластиковые и другие), диаметров (110, 150). Укладка для дренажа с видео

Содержание

Как самостоятельно уложить трубу в канаву перед въездом на участок

При обустройстве приусадебной территории, нередко требуется уложить трубу в канаву на заезд к участку. Она встраивается в дренажную систему по периметру территории, с которой необходимо отвести дождевую или талую воду. Благодаря данной системе, въезд на участок становиться доступным в любое время года и при любой погоде.

Фото - правильно обустроенный проезд на участок.

Фото - правильно обустроенный проезд на участок.

Железобетонные изделия

Первым делом следует выбрать материал дренажа. В данном случае очень важно, чтобы он выдерживал сильные давящие нагрузки. Поэтому сначала нужно выяснить, какие трубы лучшие всего подходят для устройства заезда через канаву.

Изделия из железобетона достаточно распространены. Прочность их никем не оспаривается. Укладка их своими силами невозможна. Очень тяжелые изделия приходится монтировать при помощи спецтехники.

На фото — дренаж из железобетона

На фото — дренаж из железобетонаИзготавливается бетонный вид труб в две стадии:
  1. Сначала делается стальной каркас из сваренных вкруговую друг с другом прутов арматуры.
  2. Далее основа заливается бетонным раствором высокой марки. После этого заготовка уплотняется при помощи центрифуги и вибропрессования.

Вследствие особенностей производства, железобетонная продукция получается очень прочной и гладкой. Поэтому в этом случае не стоит переживать если вы решили заложить концы трубы под заезд камнями.

Структура вибропрессованного материала максимально плотная. Поэтому вода не может проникать внутрь него и способствовать ржавлению стального каркаса.

Рассмотрим параметры железобетонных труб:

  • их сечение может составлять 0,3-1,2 м;
  • толщина стенок бывает 140-200 мм;
  • длина колеблется от 250 до 500 см.

Железобетонные трубы для дренажных канав обладают двумя классами жесткости:

  1. Параметр первой категории означает, что изделие можно закладывать в грунт не более чем на 6 м. Для более глубокого закапывания подобные конструкции не пригодны.
  2. У материала второго класса жесткости несущая способность выше. Его можно класть на глубины до 10 м.

Основные достоинства ж/б дренажа — его высокий уровень прочности и продолжительный срок службы. Главные недостатки — дороговизна, большие размеры и вес. Укладывать бетонные конструкции можно только при помощи спецтехники.

Отдельной разновидностью таких конструкций являются асбестоцементные трубы под заезд. Они легче и компактней ж/б аналогов.

Стальные изделия

На фото — стальные изделия для дренажа

На фото — стальные изделия для дренажаСталь является еще одним распространенным материалом для дренажа. Она очень прочная и изделия из нее служат 30-40 лет. Монтаж таких конструкций позволит вам полностью решить проблему с въездом на участок. На его территорию смогут заезжать и грузовые автомобили.

Еще одно важное достоинство материала — стальные трубы на заезд через канаву можно устанавливать своими силами. Для этого не обязательно привлекать профессионалов. Данная ситуация позволит сэкономить бюджет строительства.

Основной недостаток стальных труб — их подверженность коррозии. Однако этот минус можно купировать, если гидроизолировать изделия, например, при помощи окрасочной гидроизоляции. Можно также приобрести аналоги, имеющие толстые стенки. Это автоматически продлит срок их службы.

Чтобы у вас не возникло проблем при эксплуатации конструкции, она должна быть новой. Не стоит использовать б/у трубу в канаву на заезд. После установки старый материал может деформироваться и вследствие этого лопнуть при проезде тяжелых автомобилей.

Пластиковые аналоги

На фото — толстостенные конструкции из пластика для дренажа.

На фото — толстостенные конструкции из пластика для дренажа.Пластиковые трубы в канаву на заезд наиболее современные. Они легкие по весу и их просто монтировать. Для этого не требуется прикладывать значительных физических усилий и нанимать специальную технику. Обустройство дренажной канавы с пластиковой трубой можно осуществить своими силами.

Стоит пластиковый дренаж недорого. Важные преимущества материала, в сравнении с металлом — он не коррозирует и инертен к химически агрессивным средам. Производятся дренажные конструкции из особо прочного пластика. Он может выдержать повышенные давящие нагрузки при проезде автотранспорта. Поэтому изделия из него укладывают даже под магистральными дорогами. Процесс укладки труб из пластика в канаву под заезд совершенно безопасен. Так же материал выдерживает температурные режимы от -60 градусов до +95.

При изготовлении полимерного дренажа чаще всего применяются:

  • поливинилхлорид;
  • полиэтилен;
  • полипропилен.

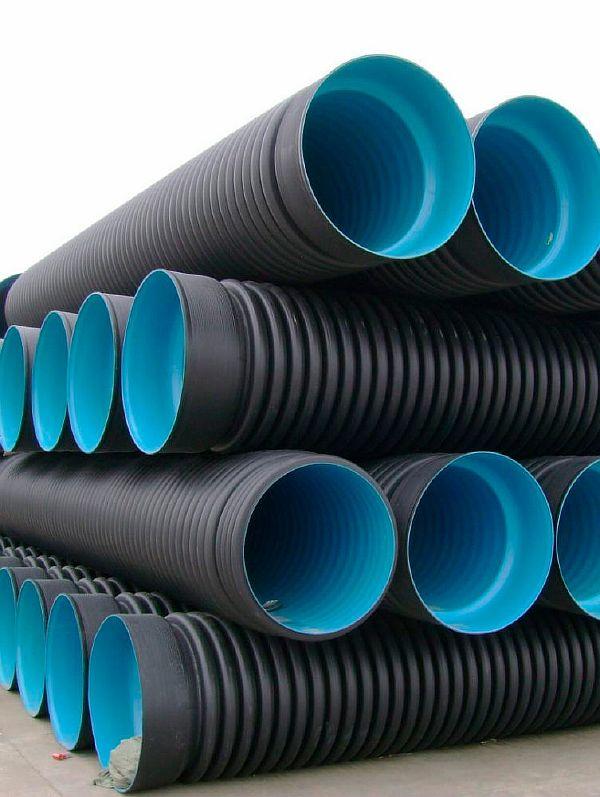

На фото — гофрированная продукция из ПВХ.

На фото — гофрированная продукция из ПВХ.

В большинстве случаев используется продукция из ПВХ. Она может быть однослойной либо двухслойной. Во втором случае изделия представляют собой гофрированные трубы, они так же отлично подойдут для заезда через них на участок. Их верхний слой выполняется в виде гармошки. Это повышает эластичность дренажа и помогает ему противостоять давящим нагрузкам.

Гофрированные изделия могут иметь большой диаметр и длину от 1 до 6 метров. Также верхний их слой может быть фильтрующим.

Для укладки в канаву желательно использовать самый жесткий дренажный материал из пластика. Такой подъезд будет выдерживать и тяжелые автомобили. Оптимальный вариант — выбрать для монтажа двухслойную пластиковую гофрированную трубу. Она самая долговечная из полимерных аналогов.


Сечение подобных конструкций может составлять от 0,2 метра до 1. Бывшие в употреблении конструкции ставить крайне нежелательно. У них понижена прочность, и срок эксплуатации такого дренажа будет небольшим.

Монтаж труб в канаву своими руками: поэтапный порядок работ

Смотреть видео


Когда грунт на территории склонен к заболачиванию, то перед тем, как делать своими руками заезд на участок через канаву, его необходимо осушить. Тут важно, сооружая дренаж, не вредить естественному стоку дождевой, талой либо подпочвенной воды.

На фото — схема простого обустройства проезда.

На фото — схема простого обустройства проезда.

Сначала поговорим о том, как своими руками сделать простой вариант заезда на участок через канаву. Работать нужно, когда траншея не наполнена водой:

  1. Вдоль будущего въезда уберите верхний слой грунта.
  2. На дне траншеи рассыпьте кварцевый речной песок. Разровняйте его и утрамбуйте. Толщина песчаной подушки должна быть 15-20 см.
  3. Когда ширина проезда составляет 6 метров, в канаву кладется конструкция длиной не меньше 8 м. Ее диаметр выбирается, исходя из объема стоков. Чаще всего укладываются изделия диаметром 30-50 см. При этом подразумевается, что вода будет их наполнять на четверть. В противном случае в весенний сезон талая влага способна заполнить подворье, не найдя выхода сквозь корку льда.
  4. После установки трубы под дорогу для заезда, ее следует засыпать смесью песка и щебенки либо гравия. Подсыпку можно делать в два слоя. Сначала закидать траншею песком, сверху него настелить геотекстиль, а затем уложить щебень.
  5. Таким же образом следует засыпать участки со снятым верхним слоем грунта.
  6. Все прослойки после их укладки следует хорошо утромбовать.
  7. Рекомендуется устройство въезда завершить его бетонированием. Без стяжки, а также ограничителей по бокам дорога начнет разъезжаться при передвижении автомобилей.

Более сложная структура въезда через дренаж с подпорными простенками

Она более надежна, так как пластиковая гофрированная труба для заезда бетонируется с обеих сторон. Тем самым дорога ограничивается опорными простенками. Их можно сделать выступающими над плоскостью заезда либо залить с нею заподлицо.

На фото — въезд с подпорными простенками.

На фото — въезд с подпорными простенками.

Вот схема того, как обустроить не только долговечный, но и более эстетичный проезд на участок:

  1. Когда укладка трубы в канаву на заезд будет закончена, по очереди с обеих его сторон монтируется опалубка для оголовка из бетона.
  2. Затем крайне желательно упрочнить опорные простенки сварным арматурным каркасом.
  3. После этого в опалубку укладывается бетонный раствор высокой марки — М-400 либо М-500.
  4. Бетон должен сохнуть не меньше 3-4 дней. Затем опалубку можно снимать.
  5. Далее труба под заездом засыпается песком и щебнем (либо гравием). Оголовки не будут давать щебенке разъезжаться. Поэтому ее можно не накрывать геотекстилем. Каменную крошку лучше использовать гранитную, а не белую известковую.
  6. После этого проезд можно будет облицевать стяжкой из бетона, дорожными плитами, тротуарной плиткой, брусчаткой, природным камнем и пр.

Как обустроить въезд на участок с уклоном

Может случиться так, что на вашем участке проезд на него будет не ровным, а с наклоном. При этом уклон бывает как положительным, так и отрицательным. Иными словами — наверх либо вниз от дорожного полотна.

Смотреть видео

В любом из случаев необходимо обеспечить достаточную сцепку дорожного полотна с колесами автотранспорта, чтобы обеспечить безопасность проезда. Полагать на волю случая такую ситуацию не надо.

Устройство въезда при уклоне вверх или вниз от дороги

На фото — проезд на подворье с уклоном.

На фото — проезд на подворье с уклоном.
Когда у рельефа земли перед участком есть небольшой угол наклона либо вы планируете сооружение подвального гаража, заезд лучше всего обустроить в форме пандуса. Небольшим считается наклон дороги (вверх либо вниз от участка) до 25 процентов. Иными словами — на каждый метр длины полотна высотный перепад составляет до 25 сантиметров. Перед автомобильной стоянкой наклон следует нивелировать до ровной горизонтальной плоскости.

Трубу для заезда на участок через канаву следует уложить грамотно. При существующем уклоне, необходимо осуществить следующие этапы строительства:

  1. Сначала производятся земляные работы. Делается разметка, затем снимается верхний слой почвы в виде ступенек.
  2. Боковины заезда усиливаются подпорными простенками. Под них сбивается опалубка, в которой сваривается каркас из арматуры. Потом в короб заливается бетонный раствор.
  3. Когда наклон маленький и автомашину не надо опускать в подвал, кромки дороги можно ограничить бордюром из бетонных плит.
  4. Затем на песчаную подушку укладывается труба для дренажной канавы для заезда.
  5. Потом дренаж засыпается щебенкой слоем в 10-15 см. Подушку следует хорошо уплотнить.
  6. Затем подъем либо спуск заливается бетонной стяжкой. Ее толщина должна составлять не меньше 10-12 см. Смесь следует замешивать достаточно плотной и вязкой, иначе она начнет сползать при схватывании.
  7. Когда стяжка полностью высохнет, проезд можно облицевать тротуарной плиткой, брусчаткой либо природным камнем.

Прочие решения для безопасного проезда при неравномерном рельефе участка

На фото — навес, защищающий проезд от осадков и льда.

На фото — навес, защищающий проезд от осадков и льда.Как вариацию безопасного проезда на участок можно рассматривать его обустройство по криволинейному пути (спирали). При этом протяженность пути увеличится, зато угол наклона уменьшится. Дорожное полотно при таком варианте можно пустить по окружности основного здания.

Это решение даст возможность обустроить парковку для нескольких автомашин. Единственное ограничение для сооружения подобного заезда — загородный участок должен быть достаточно большим.

Чтобы оградить проезд от обледенения, над ним можно поставить навес. Проще всего его соорудить из поликарбоната, прикрученного к металлическому каркасу из опор и ферм в виде арок. Как кровельный материал для навеса подходят и асбестоцементный шифер, металлочерепица, профилированный настил. В особенности такая защита будет полезна в том случае, если вы не будете сооружать гараж.

Как антиобледенительную меру можно использовать кабельный электрический подогрев покрытия проезда. Тогда его поверхность в холодный сезон всегда будет чистой от снега и льда.

Заключение

Смотреть видео

Зная, как уложить трубу в канаву на заезд, вы сможете обустроить безопасный и эффективный дренаж участка. При этом можно использовать изделия из разных материалов. Все они обладают своими минусами и плюсами.

Устройство дренажа вокруг дома своими руками: пошаговая инструкция

Собственники частных домов и загородных дач не понаслышке знают, что такое подтопление фундамента. Оно происходит вследствие близости к поверхности земли грунтовых вод или же из-за большого количества осадков. К счастью, проблему можно решить устройством дренажа вокруг дома. Это не потребует особых усилий и денежных вложений. Далее рассмотрим, как правильно сделать дренаж вокруг дома.

Дренаж: что это и зачем его делать

Для защиты построек от внутреннего подтопления используется дренирование. Это система осушения, предназначенная для ликвидации чрезмерного скопления воды вокруг дома или земельного участка. Особенно это важно для домов, находящихся в долине. Вода способна накапливаться вокруг объектов вследствие различных причин: это может быть таяние снега, повышение уровня грунтовой влаги, особых свойств данного типа земли. А также из-за особого расположения постройки, вследствие которого вода вокруг нее не может самостоятельно стекать.

drenazhvokrug (8)

drenazhvokrug (8)

Собственнику дома стоит задуматься о сооружении дренажной системы в следующих случаях:

  • в этой местности нормальным является повышенный уровень подземных вод;
  • если в подвале начала скапливаться жидкость вследствие таяния снега;
  • в углах на полу помещений первого этажа начала появляться плесень;
  • если фундамент постройки постоянно влажный или подмывается водой;
  • местность характеризуется высоким уровнем осадков;
  • почва, на которой стоит дом, по своим природным свойствам плохо впитывает влагу;
  • на стенах начал появляться грибок;
  • участок с домом расположен в низине.

На практике дренаж является устройством на основе труб, которые отводят попадающую в них лишнюю влагу. Специалисты советуют всегда создавать такую систему, поскольку она является эффективным методом продления срока службы любых построек.

drenazhvokrug (11)

drenazhvokrug (11)

Типы конструкций

Перед тем как сделать дренаж вокруг дома своими руками, следует определиться с желаемым вариантом. Есть несколько способов подобного обустройства. Если правильно сделать дренирование, то любой из методов будет эффективен. Но времени и финансовых средств каждый требует по-разному.

Можно обустроить такие типы систем:

  1. Открытый дренаж. Этот метод довольно простой, и заключается в создании вокруг дома открытых траншей (канав), куда будет стекать вода, а затем впитываться в почву. Несмотря на простоту сооружения такого водоотвода, внешне он выглядит непрезентабельно, и быстро приходит в негодность – траншеи осыпаются и ломаются.
  2. Закрытое дренирование. Этот способ подразумевает укладывание перфорированных труб в траншеи земли. В них попадает влага и удаляется от дома. Этот метод является наиболее действенным, но относительно сложным по части исполнения.
  3. Засыпной дренаж. Здесь следует выкопать канавы вокруг объекта, как и при открытом методе, а затем засыпать их измельченным кирпичом, щебнем или бутом. Траншеи закрываются дерном. Такой способ дренирования отличается долговечностью, но имеет невысокую степень пропуска влаги. Засыпной водоотвод почти невозможно обслуживать.

drenazhvokrug (12)

drenazhvokrug (12)

Виды дренирования

Разобравшись с типами дренирования, рассмотрим его популярные виды. Каждый имеет свои достоинства и недостатки. Выбирая способ обустройства, это обязательно надо учитывать.

Пристенный дренаж

Эта конструкция создается вдоль периметра фундамента. Если в доме есть подвал либо цокольный этаж, лучше сделать именно такой водоотвод. Конечно, правильнее предусмотреть его еще на стадии строительства, когда только возводится фундамент и область вокруг него не засыпана.

Если же дом уже давно возведен, пристенное дренирование также вполне реально создать, однако понадобятся масштабные земляные работы.

drenazhvokrug-7

drenazhvokrug-7

Особенности обустройства пристенного дренажа:

  • В выкопанные области кладут трубы, они должны вести к смотровым колодцам от углов.
  • Нижняя грань оборудования должна примыкать к конечному резервуару, который ведет за участок.

Кольцевой (траншейный) дренаж

Этот вид дренирования обустраивается дальше от фундамента, чем пристенный. Необходимо отступить 2-3 метра от здания, и тогда производить работы. Кольцевое дренирование применяют в основном на глинистых почвах, поскольку там его достаточно просто создать и использовать. Если в доме нет подвала или цоколя, эта система будет лучшим вариантом.

Особенности обустройства кольцевого дренажа:

  1. Глиняным замком разграничивают фундамент и конструкцию водоотвода.
  2. Такой вид дренирования следует создавать глубже, чем самая нижняя точка фундамента.
  3. Водоотводные изделия следует поместить на слой щебня или мелкого камня, поскольку эти материалы хорошо пропускает воду.

drenazhvokrug (2)

drenazhvokrug (2)

Производство дренажных работ своими силами

Определившись с типом и видом системы дренирования, нужно приобрести все комплектующие и начать монтажные работы. Зная технологию, с задачей может справиться даже начинающий строитель, поэтому нет смысла нанимать профессионалов, ведь несложно сделать все своими руками.

Для создания дренажной системы любого типа понадобятся трубы с перфорацией. Специалисты советуют заменить специальные изделия, если нет возможности их купить, обычными канализационными, сделав в них отверстия.

Гравий, используемый для засыпки, должен быть крупнее, чем отверстия, чтобы не попадал вовнутрь. Важно не забыть о завершающем элементе, то есть о месте, куда будет окончательно попадать вода. Это может быть общая сточная канава за пределами участка. Также можно создать собственный дренажный колодец, выводить осадки в септик или же в природный водоем, находящийся неподалеку.

drenazhvokrug (6)

drenazhvokrug (6)

Виды труб для дренажа

В продаже имеется много видов труб для дренирования, с помощью которых можно создать качественную водоотводную систему. При устройстве дренажа вокруг дома своими руками необходимо изучить характеристики таких изделий.

Выбирать можно из следующих вариантов:

  1. Пористые. Производятся из керамзитового стекла или пластобетона, им не требуется перфорация. Но это довольно дорогой материал. Для хорошего дренирования стоит брать трубы большого диаметра.
  2. Асбоцементные. Самые надежные, однако достаточно тяжелые и в них требуется сделать отверстия.
  3. Полимерные. Создаются из пластмассы, являются удобными и легкими, хороши в эксплуатации. В настоящее время почти всегда для дренажа берут именно такие трубы.
  4. Керамические. Функциональные, но хрупкие, требуют перфорации. За счет дополнительных желобков более эффективно собирают влагу.

drenazhvokrug (14)

drenazhvokrug (14)

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

drenazhvokrug (5)

drenazhvokrug (5)
  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.
  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

drenazhvokrug (1)

drenazhvokrug (1)

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

  1. В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
  2. Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
  3. Засыпать водоотводные изделия гравием следует на 18-30 см.
  4. Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
  5. При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы. Лучшим местом для них являются изгибы и стыки.
  6. Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
  7. Копать траншею нужно начинать с самой высокой точки земли.
  8. Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
  9. В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

drenazhvokrug (3)

drenazhvokrug (3)

Смотровой колодец

Смотровой колодец необходим для обеспечения доступа к системе и проведения ремонтно-обслуживающих работ. Проще всего приобрести готовый элемент: его можно найти в строительных магазинах. Также можно сделать колодец своими силами. Для этого понадобится широкая пластиковая труба. Подходят для создания и бетонные кольца или же можно сделать цельный бетонный резервуар. В конструкции беспрепятственно должна помещаться человеческая рука для случаев ремонта или очищения. Смотровой колодец обязательно должен иметь крышку.

drenazhvokrug (13)

drenazhvokrug (13)

Сборный колодец

Это резервуар для сбора воды. Он монтируется в самой нижней точке системы. Как и смотровой, сборный элемент можно купить готовым или сделать своими руками. Сварные конструкции и изделия из железобетона являются наиболее используемыми. Колодец должен быть такой глубины, чтобы при попадании в него песка и грязи для воды все равно оставалось место. Периодически требуется прочищать сборный водонакопитель, убирая остатки грязи с дна.

Отмостка: значение и монтаж

Дополнительным элементом для защиты постройки от избыточной влаги является отмостка. Она дополняет дренаж. Отмостка являет собой укладывание по периметру фундамента водонепроницаемого материала, примыкающего прямо к постройке.

Материал следует располагать строго под углом наружу, чтобы влага могла стекать. Таким образом, попадая на отмостку вода сразу же убирается от дома. Контакт фундамента и стен с влагой будет минимальным.

drenazhvokrug (9)

drenazhvokrug (9)

В качестве материала, подходящего для отмостки, можно взять асфальт, бетон, глину, камень, тротуарную плитку. Первые два – самые популярные для отмостки и используются чаще всего. Это обусловлено тем, что они требуют меньшего труда и капиталовложений. Но и смотреться такие поверхности будут не слишком выгодно. Тротуарная плитка, камень и глина требуют большего времени и усилий, но все работы оправдает замечательный результат и привлекательный внешний вид.

Мы рассказали о том, что такое дренаж, какие существуют его типы и виды. Также дали советы относительно самостоятельной установки различных видов дренирования. Если соблюдать технологию, то процесс пройдет быстро и гладко, а полученный результат точно порадует. Современный и качественно сделанный дренаж позволит защитить жилище от негативного влияния избыточной влажности, сделает его комфортным, продлит срок эксплуатации.

Рекомендуем посмотреть видео по теме



        Поделиться:

Какая труба лучше для дренажа при устройства подъезда к участку: обзор всех вариантов + пошаговая укладка в канаву

Здравствуйте, дорогие читатели! Канава на въезде во двор частного дома или дачи выполняет важную функцию. Именно в нее стекают дождевые и талые воды, которые могут повредить дорожное покрытие проезжей части.

Труба в канаву должна монтироваться правильно. В противном случае она не выдержит наружного давления и разрушится, либо отвод осадков и грунтовых вод будет выполняться не в полной мере. Они подмоют насыпь заезда и вызовут аварийную ситуацию. Как правильно уложить трубу в канаву, расскажет эта статья.

Материалы исполнения и виды

На трубы, проложенные в канаве, оказывает давление вес земли. Даже если поверху них залит бетонный мост, то он только перераспределяет эту нагрузку, но не может полностью устранить ее. Поэтому для скрытой прокладки необходимы трубы, обладающие достаточным уровнем кольцевой жесткости.

Кроме того, на них негативно воздействуют грунтовые, дождевые или талые воды, цикличность зимнего промерзания. А значит, материал исполнения подобных изделий должен быть стойким к коррозии и способным выдерживать низкие температуры.

Для таких работ подходят следующие виды труб:

  • Металлические.
  • Бетонные.
  • Железобетонные.
  • Из пластика.

Металлические

Стальная труба для прокладки в канаву может быть разного диаметра и длины, но обязательно толстостенная и хорошего качества. Металлические изделия с такими характеристиками, несмотря на вероятность появления коррозии, прослужат не менее 30-40 лет. Однако из-за большого веса металлических труб при их монтаже потребуется грузоподъемная техника.

Бетонные

Бетонные трубы кладут в канаву чаще других, поскольку они обладают большой пропускной способностью. Бетон отлично сопротивляется воздействию агрессивных сред, выдерживает значительные нагрузки и служит в течение долгого срока. Однако из-за большого веса подобных конструкций их самостоятельный монтаж вряд ли осуществим.

Железобетонные

Изготавливаются на заводах ЖБИ методом вибропрессования из тяжелого или мелкозернистого бетона, армируются арматурными каркасами из стальных стержней классов А-1 и А-III. Железобетонные изделия обеспечивают свободное транспортирование сточных вод, подходят для любых климатических условий. Длина отрезков составляет от 6 до 10 м.

Среди ж/б трубы по несущей способности различают 5 групп с допустимой высотой засыпки грунтом не более 2, 4, 6, 8 и 10 м. Для укладки в канаву можно взять трубу 1 группы. Она способна выдержать давление слоя грунта высотой до 2 м. Для большинства регионов нашей страны, где промерзание грунта не более 1,5 м, этого будет достаточно. У изделий 2 группы несущая способность выше. Их можно класть на глубину до 4 м. Однако такие конструкции достаточно хрупкие, поэтому должны укладываться на песчаную подушку и защищаться от весовых нагрузок слоем песка сверху.

Пластиковые

Для подземной прокладки выпускаются гофрированные пластиковые трубы, которые намного легче и дешевле других аналогов. Их пропускной способности и кольцевой жесткости достаточно для размещения в канаве. Они не ржавеют, долговечны и просты в монтаже. Их также нужно положить на песчаную подушку с прослойкой из геотекстиля, а сверху засыпать песком и щебнем.

Советы по выбору трубы

Кроме выбора материала трубы, важно грамотно определить ее диаметр. Правильный расчет сечения канала позволит талой и дождевой воде любой интенсивности свободно проходить за пределы участка. Если существует опасность попадания в полость конструкции крупного мусора, то с обеих сторон нужно установить защитные стальные решетки.

Учитывая, что железобетонные конструкции трудоемкие в монтаже, а металлические в условиях сырости подвержены коррозии, кроме того, дорогие, то лучшим вариантом устройства дренажной канавы будет пластиковая гофрированная труба. Она легко режется, устанавливается без применения спецтехники.

Для канавы можно взять канализационную двухслойную гофротрубу из полипропилена РР (ПП) (Прагма) или полиэтилена повышенной прочности (Корсис про) с гладкой внутренней поверхностью и структурированной наружной стенкой. Эти материалы отлично выдерживают внешнее давление и низкие температуры, не ржавеют, устойчивы по отношению к агрессивным средам.

Критерии выбора

Приобретать трубу для проезда через канаву следует с учетом следующих показателей:

  1. Способность выдерживать большую нагрузку. На строительную площадку возможен заезд грузовых автомобилей и спецтехники, поэтому подобное изделие должно обладать высокой механической прочностью, чтобы выдержать давление тяжелого транспорта и материала насыпи весом в несколько десятков тонн.
  2. Размеры траншеи. От них напрямую зависит объем проходящих сточных вод. Чтобы стоки не размывали насыпь, а полностью уходили из канавы, труба должна быть подходящего диаметра.
  3. Стоимостные показатели. На строительном рынке много разновидностей труб, которые можно применять для укладки в канаву. Выбор зачастую зависит именно от финансовых возможностей владельца.

Проектирование

При составлении проекта важно правильно определить ширину въезда на участок. Она должна быть минимум 4 м для возможности проезда не только легкового, но и грузового автомобиля. С каждой стороны также нужно дополнительно предусмотреть по одному метру защитной зоны. Значит, в канаву нужно укладывать изделие длиной от 6 м. Диаметр подбирают исходя из количества сточных вод. Весной талая вода должна заполнять трубопровод не более чем на ¼ объёма. Обычно устанавливают изделие диаметром от 300 до 500 мм.

Профиль канавы должен иметь форму перевернутой трапеции с плоским дном и шире уложенной конструкции на 10–20 см с каждой стороны. Чтобы исключить при эксплуатации всасывание трубы в грунт, дно углубляют на 25 см. Образовавшийся приямок засыпают щебнем и уплотняют. Глубина канавы должна составлять не менее 150–170 см в зависимости от толщины промерзающего зимой слоя.

Сама труба в канаве должна иметь строго горизонтальное положение или располагаться с уклоном в 2 см в нужную сторону. Иногда поверху траншеи заливают бетонный мост, выполняющий функцию распределения нагрузки.

Устройство дренажа

В дренажную систему канавы через заезд входит слой щебня и песка. Ими отсыпается сверху сливная труба, подстилающий слой на ее дне, а также боковые защитные зоны. Она устраивается, чтобы вода не просачивалась сквозь материал дорожного полотна, а проходила только через трубу. Для образования защитных зон вдоль канавы откапывают приямки шириной 50 см и глубиной 60 см. Их заполняют щебнем той же фракции.

Как установить трубу в канаву своими руками

Для быстрого и качественного выполнения работ по обустройству въезда на участок стоит привлечь опытную бригаду мастеров. Но, если есть уверенность, что справитесь самостоятельно, то подготовьте заранее необходимые инструменты и материалы, а также организуйте своевременную доставку спецтехники.

Необходимые инструменты и материалы

Кроме самой трубы, необходимы следующие материалы:

  • Щебень.
  • Песок.
  • Геотекстиль.
  • Бетон.
  • Арматура и вязальная проволока.
  • Доски для опалубки.
  • Гвозди.
  • Тротуарная плитка или асфальтобетонная смесь.
  • Бордюры.
  • Две декоративные решетки для защиты полости трубы от засоров.
  • Влаголюбивые растения для облагораживания заезда: ирисы, астры, лианы, пионы и др.

Для отрывки траншеи нужен экскаватор с емкостью ковша 0,4–05 м3, для укладки тяжелых труб из металла или железобетона — автокран. Кроме спецтехники, потребуются следующие ручные инструменты и приспособления:

  • Лопаты — штыковая и совковая.
  • Ручная трамбовка.
  • 2 ведра.
  • Емкость для приготовления бетонной смеси.
  • Вибратор для равномерной укладки бетона.
  • Молоток.

Необходимая техника для облагораживания заезда

Облагораживание заезда также не обходится без использования строительной спецтехники: экскаватора и бульдозера. Если в качестве дорожного покрытия выбран асфальтобетон, то для его уплотнения потребуется специальный каток.

Технология укладки

Пошагово технология укладки выглядит следующим образом:

  1. Разметка участка под канаву и корыта насыпи заезда.
  2. Копка траншеи со стенками под уклоном и срезка грунта вокруг нее на глубину 35–40 см.
  3. Нарезка приямков по дну траншеи и на боковых стенках.
  4. Уплотнение земли на дне приямков.
  5. Заполнение нижнего приямка щебнем с послойным уплотнением.
  6. Устройство щебеночной подушки толщиной 15–20 см.
  7. Настилка слоя геотекстиля, чтобы песок не уходил в землю.
  8. Устройство песчаной подушки толщиной 15–20 см по всей ширине канавы.
  9. Монтаж трубы.
  10. Установка опалубки и вязка арматурного каркаса для бетонных оголовков.
  11. Заливка бетона в опалубку с уплотнением вибраторами.
  12. Засыпка канавы слоем песка толщиной 10–15 см.
  13. Заворачивание краев геотекстильного полотна.
  14. Заполнение боковых приямков щебнем.
  15. Обратная засыпка траншеи песком и грунтом с послойным уплотнением.
  16. Устройство песчаной подушки под насыпь вдоль канавы.
  17. Укладка геотекстиля на песчаный слой.
  18. Устройство щебеночного основания под проезжую дорогу.
  19. Устройств дорожного покрытия переезда через канаву.
  20. Установка бордюров.
  21. Демонтаж опалубки с оголовков.
  22. Планировка участка и разбивка клумбы.
  23. Высадка и полив растений.

Видео по укладке

Бюджетный вариант обустройства въезда на дачу от народных умельцев смотрите на видео.

Основные ошибки при укладке трубы в канаву

  1. Отрывка канавы недостаточной глубины.
  2. Укладка трубы сразу на грунт, обратная засыпка местным грунтом.
  3. Отсутствие послойного уплотнения подстилающих слоев.
  4. Использование щебня крупной фракции для засыпки сверху. Под давлением тяжелой техники края щебня могут повредить внешнюю поверхность трубы, что приведет к разрыву стенки.
  5. Монтаж трубы с уклоном в обратную сторону.
  6. Малая толщина песчаных слоев.
  7. Отсутствие защитных конструкций по бокам канавы и насыпи.

Как избавить насыпь от размывания

Чтобы защитить насыпь от размывания, ее борта и продольные склоны укрепляются различными материалами:

  1. Для возведения бортов используют натуральный камень, белый силикатный кирпич или железобетонные плиты. С обоих боков канавы кладут кирпичные или каменные стенки. При этом концы трубы оставляют свободными. Если требуется укрепить борта бетоном, то вначале устанавливают опалубку с подпорками. Между стенками опалубки монтируют арматурный каркас, затем конструкцию заливают бетоном. Спустя неделю, после схватывания бетонной смеси, опалубку с оголовка можно снять.
  2. Вдоль канавы откосы укрепляют щебнем с проливкой цементным раствором, тщательно уплотняя каждый слой.

Заключение

Укладка трубы в канаву – это довольно трудоемкий процесс, но вполне выполнимый своими руками. Способов обустройства заезда много, а неизменной остается лишь цель – защитить участок от подтопления и организовать надежный проезд для транспорта. Подписывайтесь на наш канал, оставляйте комментарии под статьей, делитесь полезными идеями с друзьями в социальных сетях.

Загрузка…

укладка дренажных труб, как сделать дренаж, дренажные системы для дачи на фото и видео

Содержание:

1. Виды систем дренажа на даче
2. Поверхностный дренаж своими руками
3. Как сделать глубинный дренаж
4. Дренажные трубы для дачи

Дренажная система на даче своими руками – это не самая трудоемкая задача, с которой могут столкнуться дачники. Если соблюдать основные рекомендации и делать работу грамотно, то все будет работать качественно и надежно.

Проблема наличия излишней влаги на участке в последнее время стала очень актуальной, особенно в низинных районах: любой дождь создает застой воды, и растения начинают загнивать и умирать. В таких случаях принимать меры нужно сразу же, не дожидаясь того момента, когда плодородный слой почвы уплывет вместе с водой, а на месте участка возникнет болото. В этой статье речь пойдет о том, как построить дренаж на даче своими руками.

дренаж на даче своими руками

Виды систем дренажа на даче


Дренажные системы для дачи делятся на две категории:
  1. Глубинное дренирование;
  2. Поверхностное дренирование, которое делится на два подтипа:

    — точечный;
    — линейный.


Каждый вид дренажной системы заслуживает внимания и подходит для выполнения определенных задач.

Поверхностный дренаж своими руками


Основная задача поверхностного дренирования – отвод с участка лишней воды, которая выпадает в виде осадков (снега или дождя). Конструкция такой системы довольно проста, и ее самостоятельное возведение обычно не вызывает затруднений. К тому же, для поверхностного дренажа не требуется составлять схемы и проекты, что значительно упрощает всю работу. Поверхностный дренаж дачного участка своими руками можно сделать точечным или линейным.

Точечный поверхностный дренаж – это наиболее простая конструкций среди всех систем дренирования, и укладка дренажных труб на даче в таком случае не понадобится. Откуда проистекает такая простота? Дело в том, что для реализации точечного дренирования используются отдельные водоприемники, которые располагаются в местах наибольшего скопления жидкости: под водосточными трубами, в небольших углублениях или возле грядок (прочитайте: «Поверхностный дренаж участка своими руками — виды и способы устройства»). По большому счету, такой водоприемник представляет собой небольшой колодец, в котором находится сифонная перегородка, которая позволяет нейтрализовать неприятный запах от застоявшейся воды. Эти конструкции довольно популярны и используются довольно часто. Специалисты советуют накрывать колодцы металлической решеткой, чтобы предотвратить возможные падения в колодец и улучшить визуальную картину на участке.

как сделать дренаж на даче

Линейный поверхностный дренаж для дачи своими руками сделать сложнее, чем точечный, но и функциональность соответствующая. Несмотря на обилие предложений различными фирмами, которые выполняют такие работы, большинство дачников занимаются установкой дренажной системы самостоятельно, ведь ничего сложного в этом нет: существует ряд проверенных временем схем, позволяющих упростить все работы до предела.
Дренажный шланг для дачи, желоба или лотки выводят почти всю лишнюю воду с территории участка, а очистительные устройства предохраняют конструкцию от попадания различных твердых фракций (прочитайте также: «Как сделать дренаж на участке своими руками — делаем правильно»).

Об очистительных устройствах можно сказать отдельно: существует вариант, в котором используется пескоуловитель, который придется периодически очищать, и есть схема, по которой стенки дренажа упрочняются, а сверху накрываются съемными решетками, которые можно снять и прочистить систему.

Использование линейного дренажа будет оправданным в следующих случаях:

  • когда рельеф участка такой, что по отношению к горизонту образовывается угол выше 3 градусов: в таком случае плодородный слой почвы может очень быстро смыться;
  • если участок находится заметно ниже, чем соседние наделы;
  • когда есть необходимость сбора воды с дорожек, проложенных на участке;
  • если грунтовые воды находятся на слишком высоком уровне.

Как сделать глубинный дренаж


Учитывая тот факт, что большинство владельцев дач предпочитают экономить драгоценные метры площади, удивления по поводу популярности закрытого типа дренажа не возникает. Действительно, ведь в таком случае водоотводные каналы находятся глубоко под землей. Вырытые для такой системы канавы можно засыпать ветками, фашинами или камнями, а потом сверху укладывается слой земли.
Этот способ считается самым бюджетным, поскольку для него вообще не требуются затраты (кроме труда и времени владельца участка). К минусам такой системы можно отнести низкую эффективность и необходимость периодически обновлять конструкцию, поскольку она очень быстро приходит в негодность.

В любом случае, свое начало дренажная система на даче берет в водоприемниках. Далее путь будет двигаться по местам наибольшего скопления воды: на этих участках выкапываются траншеи, общее направление которых стремится к коллекторному колодцу. Какой должна быть правильная траншея?

дренажные трубы для дачи

Если говорить об оптимальных и усредненных параметрах, то получится примерно следующее:
  • глубина: 0,8-1 м;
  • ширина: 0,4 м;
  • горизонтальный уклон: около 20-30 мм на 1 метр длины;
  • расположение коллектора: в самой нижней высотной отметке конструкции;
  • уклон в нижней части трубопровода: до 40 мм на 1 метр длины.

Дренирование почвы осуществляется траншеями, на дне которых нередко укладывают геотекстиль – материал, который пропускает только воду. Ширина ткани должна быть взята с небольшим запасом, чтобы использовать его для оборачивания фильтрующих элементов. Иногда вместо геотекстиля применяются схожие по свойствам материалы, например, флизелин или дорнит.

Поверх технической ткани прокладываются слой щебня или гравия, а уже на эту подушку укладываются трубы (детальнее: «Укладка дренажных труб своими руками, как укладывать правильно»). После их закладки края ткани заворачиваются, засыпать все это песком, а самым верхним слоем будет земля. Такая конструкция дренажной системы позволяет забыть о проблемах подтопления на долгие годы.

Дренажные трубы для дачи


Дренажные трубы для дачи чаще всего изготавливают из пластика. Чтобы защитить их от попадания грязи, используется геотекстиль или аналогичный материал (прочитайте: «Дренажная труба своими руками — устройство и монтаж на примерах»). Некоторое время назад на рынке стали появляться объемные фильтры, созданные на основе экологически чистых материалов, которые еще лучше защищают конструкцию от заиливания. Многие дачники недооценивают влияние фильтрации на работоспособность системы, и абсолютно зря – чем качественнее конструкций была сделана изначально, тем меньше проблем с ней возникнет в дальнейшем.

укладка дренажных труб на даче


Заключение

Дренаж на даче своими руками доступен практически всем, кто имеет хотя бы небольшой опыт строительных работ. Переоценить пользу таких систем очень сложно, ведь они дают возможность исключить влияние излишков воды на любой процесс, который может происходить на дачном участке. Теперь вопрос, как сделать дренаж на даче, не будет беспокоить дачников: достаточно воспользоваться приведенными рекомендациями, и вся работа сведется к минимуму.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
