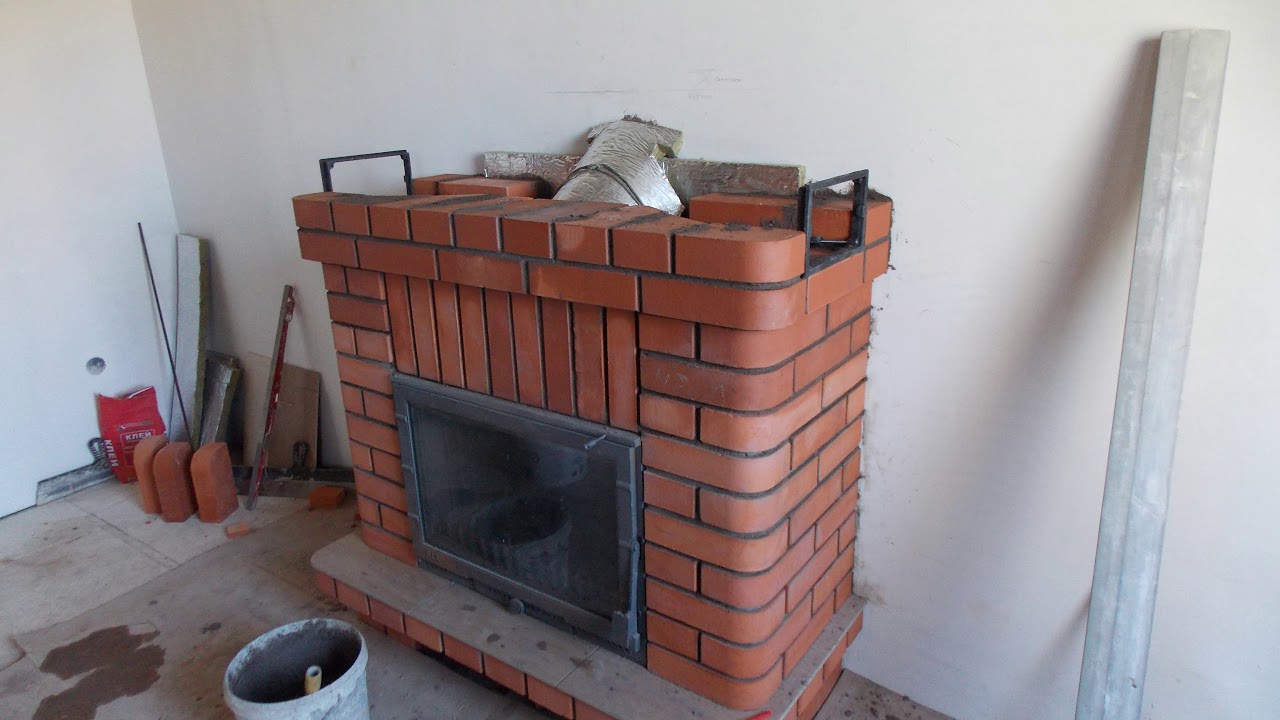

Камин своими руками пошаговая инструкция с фото и видео

Наша повседневная жизнь наполнена множеством событий, поглощением информации из СМИ, общением с родственниками, друзьями, коллегами по работе — наше сознание терпит перегрузки. Нужна пауза — отдых в спокойной обстановке, в уютном кресле с чашечкой кофе на подлокотнике, в окружении какой-то пронзительной тишины и полумрака, нарушаемых лишь тиканьем настенных часов и сполохами пламени в камине. Пламя камина успокаивает, оживляя в памяти давно забытые приятные воспоминания…

Виды каминов

Камины дровяные представляет собой простую печь, его топка открыта и больше напоминает нишу в стене. Обогрев помещения происходит путем излучения энергии тепла, при этом теплоотдача камина невысока — она равна 10-20%, прочее тепло вытягивает в трубу. Холодными зимами полагаться в вопросах отопления только на камин не стоит, его будет недостаточно.

Топливная камера камина (в ней сгорает топливо) должна быть широкой, но не глубокой, стенки (боковые и верхняя) выполняются с расширением (развалом) по направлению к отапливаемому помещению (под углом в 45о-60о).

Расположить камин можно вне стены, встроить его в кирпичную стену (ее толщина должна быть не менее чем в два кирпича) или пристроить к стене. Камин, благодаря своей конструкции, значительно улучшает вентиляцию помещения, но он не способен накапливать и равномерно отдавать тепло. Наибольшее количество тепла выделяется непосредственно перед топливной камерой.

Выбор места возведения камина

Размеры печей такого типа привязываются к объему комнат, в которых они устроены. Например, площадь каминной топки для помещений объемом до 70 кубометров должна быть 1:50 или 1:70, т.е. от 0,2 до 0,4 м2.

Параметры отверстия топки определяются следующим образом: соотношение высоты и ширины должно быть 2:3, т.е. при площади 0,2, 0,3 или 0,4 м2 топочное отверстие (портал) будет иметь следующие размеры — в первом случае 36х45 см, во втором — 44х67 см и в третьем — 52х77 см.

Соотношение глубины топки с ее высотой должно быть в пределах от 1:2 до 2:3, эти параметры очень важны, т. к. несоблюдение этих пропорций в сторону увеличения глубины топки уменьшит теплоотдачу, а в случае уменьшения — камин начнет задымлять комнату. Размер глубины топливной камеры необходимо выдержать в следующих пропорциях: при общей площади топливника, равной 0,2 м2 — глубина должна быть от 18 до 24 см, равной 0,3 м2 — от 22 до 30 см и равной 0,4 м2 — от 26 до 35 см.

Расчитываем высоту, ширину и площадь топочного дывого отверстия

Определим высоту и ширину топочного отверстия камина, так называемого портала топливника. Здесь также существует зависимость – для малого камина это составит 2:3 (высота к ширине). То есть для нашего камина размеры портала будут соответственно: – 0,2 кв. м – 36х45см – 0,3 кв. м – 48х63см (Примерно наш вариант) – 0,4 кв. м – 52х77см. Глубина топливника камина с высотой портала должна быть в отношении 1:2–2:3, этот размер также необходимо соблюсти, поскольку большая глубина уменьшает теплоотдачу в помещении, а меньшая вызывает задымление. В нашем случая эта глубина составит: kladka-kamina.

Площадь дымового отверстия для нашего камина зависит от выбранной площади каминной топки, оно должно быть меньше в 8-15 раз, т.е. при площади топки в 0,2 м2 — 0,02 м2, при площади в 0,3 м2 — 0,03 м2 и при площади в 0,4 м2 — 0,04 м2.

Каминная труба, выполненная из кирпича, будет иметь следующие длину и ширину: 14х14 см и 14х27 см. Если планируется устройство дымовой трубы округлого сечения, то она будет от 8-ми до 14 см в диаметре. Для малого и среднего каминов потребуется дымовая труба высотой от 4 до 5 метров.

Используемый материал для кладки камин своими руками

Для строительства камина потребуется: красный кирпич, бутовый камень, глина, песок, цемент и щебень. Чтобы построить камин, пользоваться которым можно действительно долго, необходимо тщательно выбирать кирпич — поштучно. Кирпич для каминов должен быть идеальным: никаких изъянов, иметь однородную структуру оранжево-красного цвета, правильную форму с ровными поверхностями и прямыми углами. Каждый кирпич нужно проверить, стукнув по нему молотком — он должен издать чистый звук.

Если кирпич прошел недостаточную температурную обработку, он будет более светлого оттенка и его излом неоднороден по структуре. После удара молотком такой кирпич издаст глухой звук, что свидетельствует о некачественном обжиге.

Пережженный кирпич имеет сине-черный или темно-серый окрас, на его поверхности видны следы оплавления. Удар молотком по такому кирпичу вызовет высокий звук. Если на поверхности кирпича есть белые пятна — они свидетельствуют о нарушенной технологии просушки (он пересушен). Требуемое количество кирпичей — около 200-300 штук (в зависимости от размеров камина и без учета трубы).

Камины и печи выкладываются с применением в качестве связующего раствора, состоящего из глины, цемента и песка. Существует мнение, что камины дровяные служат дольше всего, если при их создании использовать кемберийскую глину (синего цвета). Но вполне подойдет красная и даже обыкновенная глина.

Создавая камин своими руками необходимо позаботиться о цементе. Вполне подойдет фасованный портландцемент марки 200 или 300. Потребность: 70-100 кг (включая фундаментные работы).

Настоящий портландцемент для кладки камина

Песок для кладочного раствора: фракция 0,2-1,5 мм, максимально очищенный от грязевых примесей и мусора. Потребность: 0,7 м3(включая фундаментные работы). Потребуется щебень фракции от 2 до 6 см — он будет нужен для устройства каминного фундамента. Потребность: 0,2 м3. Кроме основных материалов, понадобятся: дымовая заслонка (она же — печная задвижка), колосниковая решетка, стержни из арматуры (около 15-20 шт., диаметром от 8 до 10 мм, длиной 700 мм).

Фундамент для камина: виды и принцип заливки

Общий вес каминной конструкции в среднем составит не менее 600 кг, а в большинстве случаев — более тонны, поэтому для камина потребуется собственный независимый фундамент.

Для камина потребуется фундамент с большими размерами в плане (на 10-15 см), чем основание камина. Важно выдерживать зазор между фундаментами здания и камина не менее чем в 50-55 мм — его необходимо заполнить песком. Перевязку фундаментов (здания и камина) выполнять нельзя — они имеют различную осадку, что приведет к образованию трещин.

Котлован для фундамента камина должен быть глубиной 600 мм — для одноэтажного дома и 700-1000 мм — для двухэтажного или его глубина должна соответствовать заданной при выполнении фундамента здания. На дно вырытого котлована необходимо поместить выравнивающую подушку из песка (на непучинистых грунтах) или песчано-гравийную (на пучинистых грунтах, состав: песок-40%, гравий-60%).

Справка:
к пучинистым грунтам относятся пылеватые и мелкие пески, супеси, суглинки и глины — т.е. грунты, широко распространенные на территории России. По достижении определенного уровня влажности, объем таких грунтов при замерзании (в зимний период) возрастает, вызывая послойный подъем грунта в пределах той глубины, на которую он промерзает. Вследствие чего происходит неравномерный подъем фундаментов, если нагрузки, воздействующие на них, не компенсируют силы пучения грунта. Пучение грунтов вызывает деформации преимущественно легких зданий, большинство из которых строится в сельской местности.

Подушка, препятствующая воздействию пучения грунта на фундамент каминов и печей, должна иметь ту же высоту, что и подушка основного фундамента здания (к примеру, в Подмосковье ее высота должна составить от 100 до 600 мм, в зависимости от степени пучения грунтов). Песчано-гравийную подушку необходимо укладывать послойно, с увлажнением каждого нового слоя.

До укладки песчано-гравийной подушки требуется выровнять и утрамбовать грунт на дне котлована. Если после откапывания котлована прошли дожди, то перед укладкой подушки необходимо удалить из него лужи (вычерпать), если же донный грунт стал текучепластичным — его нужно срезать до устойчивого (как правило, на несколько сантиметров).

Устроить фундамент из бутобетона обойдется дешевле. Для него необходима опалубка, обшитая изнутри рубероидом (толем, пергамином) или обмазанная битумом — для того, чтобы исключить утечку цементного молока в песок. Опалубка размещается на подготовленном основании, внутрь укладывается первый слой камней крупного размера (диаметром до 15 см), между ними засыпается щебень. Поверху заливается цементный раствор (1 часть цемента на 3 части песка), он готовится из расчета на один день работы.

Затем песок замешивается с цементом — раствор тщательно промешивается с постоянным добавлением воды до состояния густой сметаны (по соотношению 1 часть воды на 1 часть цемента). Каждый новый слой бутового камня закладывается после отвердевания предыдущего слоя, лучше всего с интервалом в сутки. Последний — верхний слой требуется выровнять, проверить его горизонтальность и закрыть сверху полиэтиленовой пленкой. Необходимо выдержать недельный срок перед тем, как начать кладку камина. Расстояние от верхней части полученного фундамента до уровня пола должно быть не менее 60-70 мм.

Предварительная подготовка материалов для камина и кладка рядов

Каждый из кирпичей требуется изучить, отделив в сторону кирпичи с серьезными отклонениями размеров от стандартных (65х120х250 мм). Чтобы построить камин, важно уделить особое внимание качеству ингредиентов кладочного раствора — они должны быть максимально очищены от любых посторонних примесей. Для этого:

песок тщательно просеивается через мелкоячеистое сито и многократно замачивается в чистой воде — до тех пор, пока вода после «отмучивания» не станет чистой;
глина замачивается в воде несколько дней (от 7 до 10 дней). Ее необходимо время от времени промешивать до образования однородной массы;
перед началом кладки камина красный кирпич замачивают на 30 секунд в воде — до удаления воздушных пузырьков. Если камины дровяные выкладывают из огнеупорного кирпича, то его достаточно только ополоснуть водой — для удаления пыли.

Готовим кладочный раствор на основе глины: заливаем сухой, подготовленный песок глинистым раствором и тщательно перемешиваем до получения состояния, похожего на густой кисель. Проверку качества смеси проводим так: скатываем из раствора «колбаску» диаметром не более 10-15 мм — если ее форма сохраняется, она не рассыпается и не липнет к рукам, то раствор готов. После двух-трех пробных замесов, качественный раствор будет получен — он не должен растекаться под собственным весом, прилипать к кельме или рассыпаться на фрагменты.

Прежде, чем начать выкладывать кирпич на глинистый раствор, нужно вычертить контуры каминного топливника на стене. На верхнюю часть каминного фундамента настилается двойным слоем листы толя или рубероида — для гидроизоляции. Выкладывая камин своими руками важно помнить — кирпич перед укладкой нужно обязательно вымачивать, иначе он станет тянуть воду из кладочного раствора.

Под топки выкладывается изнутри огнеупорным кирпичом. Задняя и боковые стенки топливника выкладываются насухо, затем выполняется кладка с перевязкой швов. Боковые стенки камина нужно выложить из термостойкого кирпича, они должны иметь толщину как минимум в 200 мм, минимальная толщина задней стенки — 100 мм.

Перед кладкой уточняем размещение камина по схеме кладки камина: нужно насухо разложить кирпичи первого ряда (согласно чертежа), затем кирпичи, образующие один ряд дымовой трубы. Затем на углы дымовой трубы опустить с потолка отвесы и убедиться, что дистанция между балками перекрытия и трубой, стропилами и трубой больше 120 мм (для создания горизонтальной противопожарной разделки).

Главное отличие между кладкой кирпичной стены и выкладыванием каминов в том, что каждый новый ряд камина сначала выкладывается в сухую (без раствора) — проводится подбор кирпичей, их притесывают и подгоняют между собой, учитывая перевязку швов. При этом стесанные части кирпича необходимо либо повернуть наружу, либо закрыть их кладкой.

Порядовка для кладки камина

Первыми следует укладывать угловые кирпичи, контролируя их положение по отношению друг к другу (они должны быть строго на одном уровне). Для этого потребуются уровень и правила. Далее выкладывается наружный ряд (периметр), затем — середина.

Если топливник будет футерован огнеупорным кирпичом, то его нельзя перевязывать с простым кирпичом из наружной кладки — будет намного проще выложить топливник целиком из тугоплавкого или огнеупорного кирпича. Создавая камин своими руками, проверяйте углы первого кладочного ряда на прямоугольность с помощью мерного шнура (по диагонали между противоположными сторонами), разница между ними не должна быть более 5 мм.

Кладочный раствор наносится вручную — правой рукой, левой — укладывают кирпич. Швы (и вертикальные и горизонтальные) должны быть заполнены раствором полностью, их нужно делать как можно тоньше (шов в «подрез»). Швы, обращенные ко внутренней части топки и дымохода, могут быть выпуклыми, при этом все излишки раствора — удаляются. В менее ответственных частях каминной конструкции, где возможны протечки газов через швы, их можно выполнять в «пустошовку» (глубина впадины не более 10 мм), с последующим оштукатуриванием. Поворотам и сужениям газового порога и дымохода придают закругленную форму, для чего округляют кирпич.

Углы выкладываются точно по отвесу, чтобы облегчить задачу, возможна установка в углы стального уголка или рейки. Если конструкция исполняемого камина имеет неизменное сечение, то такой камин удобно выкладывать с применением передвижной опалубки. В каждом кладочном ряду требуется выполнить перевязку швов (на ½ кирпича), каждый выложенные ряд тщательно промеряется на горизонтальное положение, а углы и стенки — на вертикальное.

Хорошая работа камина напрямую зависит от гладкости внутренних поверхностей. Поэтому необходимо укладывать кирпич так, чтобы во внутреннюю часть каминной конструкции он был обращен только целыми гранями, в противном случае он будет быстро разрушаться. Нельзя производить выравнивание внутренней части дымохода глинистым раствором, поскольку глина будет осыпаться и засорять дымоход. Единственным способом достичь гладкости внутренних поверхностей будет аккуратная и выверенная кладка. Заделать мелкие выбоины на кирпиче и загладить швы на внутренней части дымохода можно тряпкой, намоченной в глинистом растворе — эта операция выполняется через каждые 4-5 выложенных рядов.

Каждый следующий ряд при постройке каминов выкладывается лишь после полного завершения кладки предыдущего.

Вывод дымовой трубы

После вывода дымовой трубы на крышу, кирпичные ряды выкладываются на цементно-песчаный раствор (1 часть цемента на 3 части песка). Дымовую трубу необходимо надежно укрыть от попадания осадков — жестяными дымниками или перекрытием из кирпича с колпаком из кровельного железа.
Установка металлических элементов

Металлическая рамка каминной топки крепится с помощью наклепанных стальных полосок (толщина 3 мм) — их заводят в кладочный шов и заливают раствором. Стальные полоски можно заменить жгутами из отожженной проволоки (диаметром 2 мм), ими же крепятся дверцы вьюшек и духовые шкафы.

Необходимо принимать во внимание, что металл имеет более высокие показатели теплового расширения, чем кирпич, поэтому между кладкой и топочными рамками необходимо установить уплотнитель из асбестового шнура (толщина 5 мм).

Верхнюю планку топочной дверцы использовать в качестве опоры для кирпичной кладки нельзя, можно применить полоску из чугуна, а лучшим способом станет устройство кирпичной перемычки внапуск, клином или «в замок». Все элементы камина, выполненные из металла, необходимо выставлять с учетом их расширения при нагреве — установить зазор не менее 5-10 мм, иначе камин будет разрушаться ими. Вообще, чем меньше в конструкции камина металлических элементов — тем лучше.

Внешняя отделка камина

Более всего для каминов походит облицовка изразцами, узорчатыми или гладкими. Необходимо заметить, что облицовка любой керамической плиткой непрактична — такая плитка быстро отпадет. Можно оставить камин без какой-то особой внешней отделки — кирпичным, окрасив меловыми (клеевыми) или известковыми красками, можно окрасить одни только швы.

Камин своими руками пошаговая инструкция на видео

Читаем дальше — узнаём больше!

пошаговая инструкция о том, как сделать камин на дровах с дымоходом

Возводя дом для жилья или дачу, люди часто задумываются, как обустроить в нем отопление. При этом может возникнуть мысль о строительстве дровяного камина своими руками.

Многие скажут, что легче купить уже готовый, тем более, что на рынке огромный выбор металлических каминов под разные виды топлива. Но это шаблонный вариант. Сделать же каменный камин, вложив в него частичку своей души, сможете только вы.

Главный вопрос при строительстве каминов с дымоходами в доме — для чего вы планируете их возведение. Чисто для декора — это один вариант, второй — он будет носить основную отопительную функцию.

Но в любом случае вам понадобится пошаговая инструкция. Вот основные этапы возведения камина самостоятельно:

• принцип действия;
• выбор материала;
• выбор места;
• расчёты габаритов;
• обустройство надежного дымохода;
• уход.

При строительстве камина своими руками следует отметить, что форма печи должна быть широкая, но совсем неглубокая. Кладку делают неровную, с дополнительными выступами, увеличивая тем самым площадь элементов, которые отдают тепло.

Принцип действия

Работа каминов очень проста. Дрова, сгорая в топке, нагревают стенки печи, которые, в свою очередь, отдают тепло и нагревают воздух в помещении. Состоит камин из основных двух составляющих:

• сама печь;
• дымоход.

Из чего сделать

Для строительства камина подойдёт красный керамический кирпич либо жаропрочный кирпич. Но мешать два типа кирпича между собой не рекомендуется в связи с тем, что физические свойства материалов, из которых они изготовлены, различны, и при нагревании ведут себя по-разному. Если их сочетать при возведении камина, могут повредить кладку.

В качестве связки нужно использовать смесь на основе глины. Ее можно приобрести в готовом виде или сделать самостоятельно.

Второй тип материала — это натуральный камень. Очень дорогостоящий, но и смотреться из него камин будет намного богаче.

Третий тип — монолитный с применением опалубки.

Можно воспользоваться специальными каминными конструкциями, которые затем обкладываются кирпичом. Они обычно закрываются литым порталом, увеличивая таким образом время горения дров, а значит поднимают значение КПД в несколько раз.

В связи с тем, что конструкция кирпичного дровяного камина будет весить около одной тонны, ему необходим фундамент. Не рекомендуется ставить дом и камин на одно основание, так как усадка у этих объектов будет разная.

Бюджетный вариант фундамента — возведение его из железобетона.

Отделку камина следует производить из жаростойких материалов, которые долго удерживают и отдают тепло. К ним относятся камень, плитка, керамика, декоративная штукатурка.

Где разместить

Для начала надо определить, где разместить камин. Бывает три места для установки:

• угловое;
• пристенное;
• центральное.

Все зависит от размера комнаты, в которой планируется установить печь.

Угловое или пристенное размещение подойдёт для не слишком больших помещений. Но если комната внушительных размеров, то установка камина в центре — превосходное решение. Это связано с тем, что не приходится греть уличную стену, тем самым не теряется тепло, и такой камин работает намного эффективнее.

Зато камин в углу поможет сэкономить не только пространство, но и деньги на материалы при его возведении.

Для чего нужны расчёты

Перед тем, как приступить к возведению камина, необходимо произвести все расчёты и составит проект. Это нужно для того, чтобы, во-первых, камин был безопасен, во-вторых, чтобы КПД его был максимально большим.

Можно воспользоваться уже готовым проектом, по которому ваши знакомые строили камин у себя дома или заказать в фирме, занимающейся их возведением.

Составление грамотной порядовки — одна из основных составляющих удачного строительства камина.

Основные требования к камину с дровами

В том месте, где начинается труба, необходимо организовать козырёк. Для того, чтобы можно было погасить искры, вылетающие из очага, а также снизить давление во избежание задымления.Также в связи с небольшой тягой в камине над топкой перед трубой необходимо организовать купол, для скапливания там дыма на некоторое время, пока он не уйдёт по трубе на улицу.

Как выложить

Кладка должна быть выполнена так, чтобы получилась одна монолитная конструкция, для чего необходимо сделать перевязку и в продольном, и в поперечном направлениях.

Самое сложное — это выложить дымоход.

Каминные дымоходы — это вертикальная труба для вывода дыма и углекислого газа. Его стенка должна быть не тоньше половины кирпича. При условии, что впоследствии труба будет штукатуриться, то допускается выкладывать толщиной в 1/4.

Не рекомендуется выкладывать дымоход кирпичами сколом внутрь, так как сажа будет оседать на стенках.

Основная кладка выполняется также как сам камин. Особое внимание стоит уделить прохождению трубы через кровельный материал. Обычно для обеспечения пожарной безопасности на чердаке делают разделку, то есть увеличивают площадь дымохода. Трубу выводят выше крыши примерно на два ряда, потом устраивают выдру. Заканчивают дымоход оголовком.

Также вместо кирпичной, можно использовать асбестово-цементную трубу или трубу из керамики. Ее обустроить намного легче. Но такая труба быстро остывает, и растопить печь вновь с ней будет весьма проблематично.

Для отопления

Если вы решили сделать камин для отопления, то к нему нужно подключить радиаторы. Для этого в топке необходимо установить контурные трубы, которые, в свою очередь, вводят в основное отопление помещения. В этом случае камин можно будет использовать как основной или альтернативный источник тепловой энергии.

Уход

Каменный и кирпичный камин на дровах не требует особого ухода. Но в целях пожарной безопасности нужно производить его осмотр и диагностику дважды в год и при необходимости проводить очистку дымохода. Для этого в трубе устанавливают специальные дверцы, которые без труда позволят осмотреть и очистить дымоход.

Как сделать камин в доме своими руками, видео. Как сделать камин своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м 2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.
Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м 2 . Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м 3 ;
• песок – 0 , 3м 3 ;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м 2 ;
• рубероид – 1,5 м 2 ;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м 3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

С самых древних времен человек поддерживал огонь в своём жилище. Сегодня эта привычка частично осталась: в частных домах всё ещё принято устанавливать камины и печи. Если вы только планируете строительство дома, то в нём можно спроектировать заранее домашний очаг. Если в строительстве у вас минимальный опыт, то вы все равно сможете возвести камин самостоятельно.

Особенности изготовления настоящего камина

Перед тем как сделать камин, вы должны подобрать материал. Наиболее распространенным решением сегодня является кирпич. Из него хозяин сможет сложить отопительный прибор самостоятельно. В этом случае к чему предъявляются некоторые требования.

Во-первых, камин не должен дымить, а основной его способностью должно быть прогревание воздуха. Во-вторых, прибор должен иметь привлекательный внешний вид. В-третьих, но не в самую последнюю очередь следует учесть, что камин должен быть безопасным. На этапе проектирования очага вы должны решить, каким он будет — открытым или закрытым.

Выбор места

Перед тем как сделать камин, вы должны решить, где его установить. Конструкция может быть пристроена к стене или и вовсе являться ее частью. Иногда камины располагаются в центре комнаты или в углу внутренних стен. Однако специалисты не рекомендуют располагать топку у той стены, которая находится противоположно стене с окнами. Если они недостаточно хорошо утеплены, то при сооружении камина в этой части помещения вы впоследствии столкнетесь со сквозняками.

Если дом деревянный, то обязательно следует учесть противопожарные нормы, ведь в противном случае во много раз возрастает риск распространения огня. При проектировании отопительного прибора необходимо помнить о наличии дымохода. Его сечение должно соответствовать размерам очага. Приток свежего воздуха в комнату обязательно должен быть организован. Важно помнить еще и о том, что конструкция получится довольно тяжелой, поэтому необходимо соорудить площадку, которая будет способна выдержать вес устройства.

Подготовка материалов

Перед тем как сделать камин, вы должны подготовить материал. Для этого следует позаботиться о наличии:

• полнотелых кирпичей;
• песка;
• глины;
• цемента;
• щебня;
• арматурных стержней;
• дымовой заслонки.

Песок не должен иметь посторонних включений, а размер его фракции может быть равен пределу от 0,2 до 1,5 мм. Для удаления грязи песок помещается в воду и настаивается. Воду необходимо сменить несколько раз, пока она не обретет светлый оттенок. Подготавливая глину, вы должны выбрать ту, что предназначена для выкладывания очагов. Специалисты рекомендуют выбрать кембрийской глину. Однако если отыскать ее не удалось, то можно взять печную.

В качестве цемента можно выбрать портландцемент. Арматурные стержни должны иметь диаметр в пределах от 8 до 10 мм. Длина каждого составит 700 мм. Их количество равно 20 штукам.

Заливка фундамента

Перед тем как сделать камин, вы должны устроить фундамент. Он должен быть отделен от основания дома и обладать такой же шириной, как и лицевой цокольный ряд. К этому значению следует добавить около 6 см. Для начала необходимо выкопать яму, размеры которой будут больше фундамента на 15 см. Углубиться необходимо на 60 см.

Фундамент может быть обустроен из кирпича или пенобетона. Лучше использовать тот материал, который обойдется вам дешевле или есть в наличии. На дно засыпается щебень, после материал уплотняется, а его горизонталь проверяется. Перед заливкой раствора сбивается опалубка нужной высоты без дна. Использовать для этого можно деревянные доски.

Внутренние стенки обрабатываются смолой или укрываются рубероидом. Опалубку можно расположить на основу и залить камни со щебнем, которые были уложены заранее. Раствор следует приготовить из части цемента и трех частей песка.

Выстраивая вы должны позаботиться о ровности основания фундамента. Для этого его выравнивают и сглаживают выступы и впадины. Удостовериться в горизонтальности можно с помощью уровня. Сверху конструкция накрывается полиэтиленом. В таком состоянии ее следует оставить на неделю, только после можно переходить к кладке.

Подготовительные работы перед возведением стенок

Выкладывая вы должны подготовить материал перед началом работ. Кирпичи следует проверить, имеют ли они однотонный цвет, а также правильны ли их геометрические размеры. Изделия не должны иметь сколов. Перед укладкой их подтесывают и подравнивают наждачным камнем или плоскостью другого кирпича.

На пару минут материал помещается в воду, чтобы вышли все пузырьки, в противном случае он будет забирать у раствора влажность, что станет причиной снижения прочности кладки. На фундамент застилается рубероид в два слоя, а после можно осуществить калибровку кирпичей. Из материала выбираются те изделия, которые понадобятся для строительства. За 3 дня замачивается глина, к ней постепенно добавляется вода и перемешивается до загустения.

Пошаговая инструкция

Если вы задумались над вопросом о том, как сделать камин, пошаговая инструкция позволит вам понять это. Первый ряд укладывается ребром на раствор. Во время работ необходимо проверять размеры камина с помощью угольника. Диагонали должны быть ровными, а углы — прямыми. Важно удостовериться в том, что каждый ряд положен четко горизонтально. Сплошные ряды выкладываются с использованием кельмы или мастерка.

Когда обустраивается дымосборник и топливник, укладку раствора нужно осуществлять руками, ведь при этом важно исключить попадающиеся камешки. Ряды сверяются с порядовкой. Облицовка топливника со стенками не связывается, так как у материалов в этом случае разные температурные режимы, поэтому кладка может разрушиться.

В процессе монтажа кирпича можно использовать рейки, которые после удаляются. На третьем ряду закладываются штыри, которые необходимы для каминной решетки. Боковые выступы портала формируются в полкирпича. Швы после кладки можно заполнить цветным раствором, к которому добавляются сухие пигменты.

Возведение топливника, каналов и дымосборника

Выстраивая настоящий камин, вы должны позаботиться о наличии топливника. Его стенки изнутри обтираются, чтобы удалить выступивший раствор. Поверхность не штукатурится. Дымосборник будет иметь криволинейную форму, его выкладывают методом напуска кирпичей на 6 см.

Кирпичные перемычки позволят перекрыть портальные отверстия. Они могут быть сводчатыми, клинчатыми или арочными. Установку перемычки нужно осуществлять с помощью специальной опалубки. Выкладывая дымовую трубу, вы должны позаботиться о вертикальности. При монтаже дымовой трубы на крыше следует переходить на смесь из цемента и песка. Для того чтобы закрыть кровельный материал, следует использовать выдру, которая представляет собой напуск.

Для того чтобы камин обладал лучшей теплоотражающей способностью, его стенки изнутри выкладываются под углом. Боковые поверхности разворачиваются наружу, тогда как задняя должна быть наклонена вперёд. Над топкой устраивается дымовая камера. Между ней и топливником должен располагаться карниз. Вылет наружу искр и сажи будет предотвращать перевал. Он позволит защитить помещение от дыма.

Изготовление фальш-камина

Если перед вами встал вопрос о том, как сделать камин в квартире, то вы можете использовать для этого гипсокартон. Для начала следует позаботиться о наличии соответствующих материалов, среди них:

• направляющие;
• шурупы-саморезы;
• шуруповёрт;
• ножницы по металлу;
• дюбель-гвозди;
• абразивная сетка;
• строительный уровень;
• измерительная рулетка.

Подготавливая направляющие, вы должны позаботиться о наличии стоечного металлопрофиля, который понадобится для каркасной основы. Элементы будут фиксироваться самовкручивающимися шурупами. Заменить шуруповерт можно отверткой, один из этих инструментов понадобится для работы с листами и металлическими профилями.

Для раскроя гипсокартона некоторые мастера используют ручную дисковую пилу. Однако если такого инструмента у вас в наличии нет, то можно работать кухонным ножом. Перед тем как сделать искусственный камин, вы должны подумать, чем он будет отделываться. Если это керамическая или декоративная плитка, то следует предпочесть влагостойкие листы. Этот момент обуславливает необходимость подготовки дополнительных материалов, среди них следует выделить обои или клей под плитку.

Особенности создания углового камина

Прежде чем создать фальш-камин, вы должны подумать, будет ли он иметь искусственный очаг. В качестве него обычно выступает фоторамка. В этом случае рядом должны располагаться розетки. Важно продумать еще и то место, где будут находиться выключатели.

В конструкции могут быть нагревающиеся поверхности, для этого следует подготовить жаропрочный материал. Если вы решили дополнить камин электрическим устройством, то необходимо подумать еще и над отводом нагретого воздуха.

Проведение разметки

Перед тем как сделать угловой камин, вы должны осуществить его разметку. Используя чертеж, следует зафиксировать отрезки направляющих профилей. Для этого используется перфоратор или дрель. В отверстие вставляется дюбель. Стоечный профиль необходимо монтировать в направляющий элемент. Основание от стены не всегда бывает идеально вертикальным. При этом можно воспользоваться прямыми подвесами, которые позволят устранить данный недостаток.

Монтаж каркаса

Если вы задумались над вопросом о том, как сделать декоративный камин, то должны изучить технологию проведения работ. С помощью шуруповерта и саморезов к поверхности пола крепится UD-профиль. Каждый крепёж должен быть удалён от предыдущего на 30 см. Начальная точка установки — это планка, которая будет параллельна стене.

Боковые элементы должны быть зафиксированы таким образом, чтобы они не выходили за границы профиля и располагались между ним и стенкой. Настенные профили крепятся на базовую стену. Элементы после этого предстоит снять, а в полученные отверстия установить дюбели. На готовые крепежи устанавливаются UD-профили. Если вы задумались над вопросом о том, как сделать имитацию камина своими руками, то должны закрепить сначала боковые настенные элементы, а после те, что будут располагаться параллельно поверхности пола.

Обшивка каркаса листами гипсокартона

Разметку необходимо будет нанести и на листы материала. Крепление гипсокартона осуществляется с помощью саморезов, расстояние между которыми составит 15 см. Их шляпки должны быть утоплены в материал, однако слишком сильно усердствовать не стоит. Как только внешний черновой вид конструкции будет готов, можно приступать к облицовке. Для этого обычно используются обои под покраску, но вы можете применить гипсовую лепку.

Переделка печи в камин

Многие начинающие домашние мастера задаются вопросом о том, как из печки сделать камин. Если вы тоже относитесь к их числу, то следует воспользоваться руководством, представленным ниже. На первом этапе вы должны оценить, каково состояние самой печи и дымохода. От этого в дальнейшем будет зависеть безопасность эксплуатации устройства.

У дымохода должна быть хорошая проходимость, ведь без тяги камин не станет эффективно работать. Переделка может не предусматривать демонтажа старой печи. Но оставить можно лишь основание. Его тоже следует проанализировать на наличие повреждений. На следующем этапе выполняется кирпичная кладка для подиума. Это позволит защитить основание от высоких температур, которые будут исходить от топки при сжигании топлива.

Для самого камина может использоваться огнеупорный или печной кирпич. Можно дополнить конструкцию дверкой из закаленного стекла, это позволит увеличить теплоотдачу устройства и сделает камин более безопасным. Пол вокруг него следует выложить огнеупорным материалом. Для этого отлично подходит плитка из камня или керамическая плитка. Поверхность самого камина декорируется изразцовой плиткой, она отлично смотрится и подходит почти для любого интерьера.

Заключение

Если вы решили сделать фальш-камин из гипсокартона, то его можно будет установить даже в квартире. Он не будет использоваться для отопления помещений, но создаст соответствующую атмосферу и придаст интерьеру уникальный внешний вид. А вот в случае с частным домом лучше установить настоящий камин, который не только украсит комнату, но и сделает ее более тёплой и уютной.

Некоторые любители настоящего огня и вовсе переделывают печи в камин. Конструкция, скорее всего, располагается на кухне или в центральной части дома. Такие печи, как правило, занимают много места, а их внешний вид не очень эстетичен до переделки. Поэтому реконструкция сооружения позволит исключить необходимость его демонтажа.

Обычно камин устанавливается больше не для отопления, а для декорирования помещений. Поэтому если вы не имеете определенных навыков в строительстве, то лучше всего возвести фальш-камин. Даже если обратиться к специалистам, такие работы обойдутся гораздо дешевле, чем кладка новой конструкции.

Выложить камин своими руками из кирпича можно на даче, в коттедже, в личном таунхаусе – то есть в собственном доме на земле, для квартир подобная задача слишком сложна в инженерном отношении. Эту работу не назовешь простой и быстрой, но при должном упорстве и ответственности обзавестись личным камином вполне возможно.

Камины – краткая характеристика

Любой камин с настоящим пламенем представляет собой простую открытую печь с вытяжкой-дымоходом. Зрелище пляшущих языков пламени завораживает и притягивает взор на долгие часы, потрескивающие дрова с переливами искр создают уникальный звуковой фон, но оборотной стороной таких дизайнерских эффектов является низкая теплоотдача. КПД у каминов не превышает 25 %, вся остальная тепловая энергия в буквальном смысле «вылетает в трубу». Обогреть зимой обширное помещение только за счет открытого очага не получится, необходимо предусмотреть дополнительные отопительные варианты – теплый пол, конвекционное отопление и т.п.

Типовой проект камина из кирпича состоит из камеры сгорания (топки), которая расширяются по направлению к порталу. Тем самым повышается отдача тепла внутрь комнаты. Глубокая конструкция топки уменьшает и без того невеликий каминный КПД, поэтому камины в частных домах сооружают широкими и сравнительно плоскими. Местом дислокации рукотворного очага может служить торцевая стена либо угол между ней и внутренними стенами дома. Не допускается расположение каминов напротив оконных проемов, это приводит к снижению теплового эффекта и сильным сквознякам. Фундамент на месте монтажа должен быть очень прочным, т.к. кирпичный камин весит на менее 600-700 кг. Если прочность пола первого этажа не рассчитана на такую нагрузку, его придется дополнительно обустраивать (см. ниже).

Расчет и схема камина из кирпича

В этом разделе не обойтись без скучных цифр и вычислений, но если его пропустить, результат строительных усилий будет слишком веселым, особенно для ваших завистников и недоброжелателей. Основные размеры будущего камина:

• Площадь камеры сгорания напрямую зависит от объема отапливаемой комнаты в соотношении 1:100. То есть для холла в 100 м 2 необходимо предусмотреть не меньше 1 квадратного метра под топку – а сама площадь камина будет больше на толщину его стен;
• Соотношение глубины топки с шириной выдерживают в пределах 1:2.5-2:3, т.е. высота всегда больше ширины. Например, для небольшой камеры сгорания в 0.5 м 2 оптимальной глубиной будет 30-50 см – соответственно на ширину отводим от 1 до 1.4 метра.
• «Парадное» отверстие топки, ее пышущий жаром портал, обычно вытянут по высоте в соотношении 2:3. Для уже упоминавшейся площади топки в 0.5 м 2 кирпичный портал будет равен 60-70 на 80-90 сантиметров – есть где развернуться рукотворному огню;
• Площадь дымового отверстия тоже привязана к площади топочной камеры с масштабирование 10-15 к одному. Высота дымовых труб не должна превышать 4-5 метров, иначе тяга будет недостаточной.

Кладка камина своими руками потребует предварительных чертежных усилий, потому что каждый кирпичный ряд необходимо вычертить в масштабе, лучше на линованной бумаге. Каждый ярус кирпичей обозначается условным знаком, учитывается необходимость предварительной обработки блоков – ведь в ход пойдут и половинки, и четвертинки, и отпиленные под углом кирпичики. Кроме того, такой чертеж поможет точно рассчитать количество материала – каминный кирпич недешево стоит, лишняя переплата никому не нужна

Как построить камин своими руками – выбираем материал

К выбору строительных материалов при кладке камина своими руками нужно отнестись не просто ответственно, а придирчиво . Один бракованный блок, замурованный в каминную стену, станет настоящим вражеским агентом в собственном доме, зловредным саботажником. Его и «разоблачить» будет крайне непросто, кому же захочется перебирать весь камин заново?

Поэтому каждый кирпичик для каминных работ тщательно отбирается и осматривается. Поверхность кирпича должна быть ровной, цвет – густым и равномерным оранжево-красным. Кирпичные углы должны быть четкими, без сколов, звук от удара молотком по кирпичу – чистым и однотонным. Обратите внимание на кирпичные изломы, при скверном качестве они неоднородны по цвету и фактуре. Оплавления или белесые пятна на кирпичной поверхности недопустимы, они свидетельствуют о нарушениях при обжиге. На средний по размерам камин потребуется от 250 до 350 кирпичей.

Из других материалов необходимо запастись:

• Огнеупорной глиной. Ее потребуется порядка 0.1 м 3 на каждые 100 кирпичей, и не менее 0.2 м 3 кг для фундамента;
• Цементом марок от 200, можно фасованным, в количестве 30 кг на 100 кирпичей;
• Щебнем для работ по заливке фундамента, фракций от 3 до 6 сантиметров;
• Чистым строительным песком зернистостью до 1.3 мм – 0.5 м 3 для всей кладки и около 0.3 м 3 для бетонированной основы;
• Арматурными стержнями d = 8-10 мм (длиной до 80 см, числом до 20 шт.).

Камин своими руками из кирпича – обустройство фундамента

Прочная несущая основа должна быть заложена в любом проекте камина из кирпича, иначе вся тяжелая конструкция может непредсказуемо развалиться. К сожалению, на этапе капитального строительства здания такой фундамент закладывается редко. Для основательного кирпичного камина понадобится:

• Мини-котлован не менее полуметра в глубину и размерами по ширине и длине на 30-35 см больше, чем габариты самого камина;
• Уложить на дно котлована песок или песчано-гравийную смесь, в зависимости от влажности грунта. Если в вашем регионе грунт относится к пучинистому типу, закладываете песчано-гравийную основу в выкопанный мини-котлован, в несколько слоев, с трамбовкой каждого слоя;
• Установить на ровный гравий деревянную опалубку на 15-20 см больше каминных габаритов, точно выставив ее края по уровню. Уложить в опалубку арматурные стержни крест-накрест, заварив их стыки сварочным аппаратом . Высота опалубки зависит от веса камина, но должна быть не менее 15 см;
• Заливка опалубки цементно-гравийно-песчаным раствором. После ее застывания просвет между фундаментом камина и старым полом засыпается чистым песком. Прямой контакт между ними запрещен – разный уровень нагрузки приведет к растрескиванию линии стыка, а песок хорошо исполнит роль компенсатора деформаций. Уровень фундамента может быть на 5-7 см ниже, чем уровень пола в комнате.

Приступать к возведению камина своими руками из кирпича следует после застывания бетонного фундамента, на что следует отвести не мене 2 суток. Сотни килограмм тяжелой конструкции должны иметь под собой полностью «схватившуюся», ровную и прочную основу. Глина для швов замачивается за 5-7 дней до кладки в большой бочке, ее необходимо периодически размешивать. Песок для раствора просеивают и промывают несколько раз. Каждый кирпичный блок непосредственно перед укладкой на раствор замачивают в ведре с водой на 15-20 секунд для удаления воздушных пробок, даже если кирпич огнеупорный.

На тщательной заливке фундамента подготовительные мероприятия не заканчиваются. Необходимо правильно замесить монтажный раствор, разметить и точно выполнить кладку

Как построить камин своими руками – кладка и отделка

Шаг 1: Шаг 1. Замес раствора

Высушенный после промывки песок заливаем глиной до состояния, похожего на густой кисель. Поученная смесь не должна быть текучей и приставать к коже рук, в то же время сухость раствора недопустима. Он не должен распадаться при формовке на отдельные фрагменты. Проще всего качество раствора для кладки каминов проверяется «колбаско-тестом». Из песчано-глиняной смеси раскатывается небольшой кусок диаметром пару сантиметров – если его колбасная форма не рассыпается сама по себе и при этом не липнет к вашим рукам – раствор оптимален для работы.

Шаг 2: Шаг 2. Рисунки и расклады

Укладываем на фундамент слой рулонной изоляции под каминные габариты. На задней стене комнаты вычерчиваем рисунок той части каминной конструкции, которая к ней будет примыкать. Далее раскладываем первый сплошной ряд насухо, учитывая расположение каждого огнеупорного элемента.

В этом и состоит главное отличие каминной кладки от возведения стен из любых блоков – каждый слой конструкции сначала промеряется насухо, элементы укладываются ровно и каждый на свое место. Отпиленные места должны замуровываться в раствор, их выход на лицевые и боковые стороны не допускается. Режут огнеупорный кирпич ножовкой или болгаркой с алмазным диском. Каждый силикатный элемент можно пронумеровать и тем же номером отметить его место на основе.

Шаг 3: Шаг 3. Кладка самого камина

Раствор на фундамент и пол наносится под каждый кирпич. Работу начинают от углов, выверяя каждый по отвесу и уровню, можно использовать вспомогательную оснастку из стальных тавров или уголков. Между кирпичными углами-маяками выводят весь слой, только потом переходят к следующему. Швы по высоте выполняются тонкими, с целью минимизировать растрескивание раствора в будущем. Швы в глубине, в сердцевине кладки, можно сделать несколько толще.

Излишки раствора удаляются после установки каждого кирпичного элемента, его еще раз выставляют насухо – что называется, «прикидывают по месту». При этом сразу оценивается необходимое количество раствора, потребное на полное заполнение стыков, без лакун и пустот. Выложенные кирпичные ряды измеряют на соответствие эталонам горизонтали, а предварительно установленные углы проверяют еще и по отвесу. Обнаружили отклонение – сняли кирпич и уложили заново, выправлять огрехи горизонтальности и вертикальности при укладке последующих уровней запрещается.

Внутренняя часть очага должна быть гладкой, иначе камин будет гудеть и разрушаться со временем. При перепадах внутренних размеров, допустим, при сужении конструкции к дымоходу, придется вытесывать каждый кирпичик, заделка неровностей раствором запрещена. Такая «внутренняя штукатурка» быстро облетит и засорит дымоход. Мелкие неровности кирпичей и швов внутри очага заглаживаются губкой, смоченной в глинистом растворе.

Шаг 4: Шаг 4. Монтаж металлических элементов и отделки

Если в схеме камина из кирпича предусмотрена металлическая окантовка портала, то для них используется жаропрочная сталь толщиной от 3 мм. Металлические рамки выставляют по уровню и заливают монтажным раствором. В местах контакта стальных элементов с кирпичом укладывают асбестовые компенсаторы, т.к. металл сильнее расширяется при нагреве и может деформировать лицевую (самую видимую!) поверхность камина.

Ни в коем случае нельзя считать металлические элементы портала несущими конструкциями! Если на верхнюю планку окантовки придется хотя бы небольшой вес вышележащих кирпичей, после первых же растопок она прогнется и вся работа пойдет насмарку. Вообще, при первых опытах с каминными работами лучше обойтись без металлизации портала, эта процедура достаточно сложна, а ее нарушение чревато неудачей всего проекта.

Облицовка каминных стен выполняется специальными жаропрочными изразцами – и их укладка столь же кропотлива, как и монтаж самого камина. В качестве альтернативы изразцам используются огнестойкие краски, причем ими можно окрашивать саму кирпичную поверхность или только тонкие межкирпичные швы. Впрочем, качественный огнеупорный кирпич и не нуждается в дополнительных отделочных работах.

Всем известно, что максимальное расслабление может быть достигнуто при помощи созерцания текущей воды и негромким потрескиванием дров в открытом огне. Поэтому множество людей, проживающих в загородных домах, мечтают о том, чтобы в их комнате стоял камин, создавая атмосферу безмятежности и умиротворения. Стоит отметить, что наличие каминной топки свидетельствует о благополучии и высоком социальном статусе владельца дома.

На сегодняшний день множество компаний предлагает различные камины, которые отличаются друг от друга по дизайну и функциональности. Однако приобретение готовой конструкции считается довольно дорогой услугой, поэтому многие люди начинают задумываться над тем, как построить камин своими руками. Если вы решили возвести каминную топку самостоятельно, данная процедура будет менее затратной, а данная статья поможет вам подробно разобраться в процедуре строительства.

Тонкости выбора конструкции

Если вы раньше не возводили камины, можно подумать, что самому построить камин в доме будет невозможно, но это мнение ошибочно. Однако при кладке печи нужно быть предельно внимательным к каждой детали и внимательно изучить теоретический материал.

Камин представляет собой обычную печь, которая обладает открытой топкой. Конструкция обогревает комнату при помощи выделяемого тепла, которое образуется на основании сгораемого топлива. Вместе с этим у каминов простая конструкция, в которой присутствует только топливник и дымоход.

Дымоход должен обладать изогнутой формой, чтобы искры и дым от пламени не попадали в помещение, а дождь или снег с улицы не поступали в дом.

В прошлых веках европейские страны эксплуатировали порталы, как основной источник обогрева в доме, но на текущий момент он несет больше декоративную функцию, либо используется в роли вспомогательного обогрева.

Эксплуатировать портал в качестве основного источника обогрева невыгодно, потому что он обладает низкой теплоемкостью. Агрегат отдает только 20% теплоты в комнату, а все остальные остатки тепла улетучиваются через дымоход месте с воздушными потоками. К еще одному недостатку каминной топки относится неравномерный нагрев комнаты.

Это происходит потому что значительная доля тепла поступает в помещение от топливника, а боковые стены практически не обогревают комнату. Чтобы повысить производительность каминов, рекомендуется возводить каминные топки достаточной ширины и с небольшой глубиной.

Подобные конструкции можно построить в доме из обыкновенных кирпичей, уделяя отдельное внимание декоративной составляющей агрегата. Перед тем как вы начнете строительство, следует разработать проект агрегата. Вам потребуется найти схему камина, на которой будет изображено место с нахождением каминной топки.

Как правило, камин устанавливают напротив входных дверей. Однако если есть желание, то можно построить портал углового типа, либо установить его отдельно. Присутствует большое число моделей топок, выбрать которые вы можете исходя от габаритов помещения и вкуса жителей дома. Не стоит возводить каминную топку напротив окон, чтобы не возникали сквозняки.

Перед тем, как заняться постройкой, займитесь расчетами сечения дымоходной трубы. Следует внимательно заниматься расчетом, чтобы диаметр был подобран правильно.

Нужно позаботиться о том, чтобы в помещении было обеспечено постоянное поступление свежего воздуха, и основание для печи было надежным. Поэтому перед строительством следует подготовить порядовку, которая представляет собой детальную схему каждой кирпичной кладки в камине. Можно воспользоваться уже готовыми схемами. Для каждого типа камина есть своя порядовка. При помощи чертежей вы сможете разобраться в правилах кладки.

Тип очага

Перед тем как устанавливать камин, вам потребуется выбрать тип очага. Бывают открытие и закрытие типы каминов.

Закрытые камины представляет основание из чугуна, которое с наружной стороны обкладывается кирпичом либо камнем. При использовании дверцы с огнеупорным стеклом, вы сможете наблюдать за открытым пламенем, не вмешиваясь в процесс горения. Кассета из чугуна по своей стоимости дешевле кирпича и ее эксплуатация обойдется в меньшую сумму. Камин открытого и закрытого типа можно сделать своими руками.

Фундамент для камина

Будущий портал должен стоять на фундаменте. Если вы планируете постройку в одноэтажном доме, то глубина закладки должна быть не меньше 0,5 метра. Для двухэтажных домов следует увеличить глубину до 0,8-1 метра. Самым доступным вариантом является железобетон.

Правила закладки фундамента:

• яму для фундамента необходимо выкапывать по всему периметру камина. Пользуйтесь уровнем для замера дна;
• в яму следует поместить битые кирпичи либо камни крупного размера и хорошо их утрамбовать;
• после этого в яму заливается слой цемента. Выровняйте слой и повторите процедуру;
• внутренние стены фундамента также заливают жидким бетонным раствором, а внешнюю часть необходимо выкладывать на плотный густой раствор;
• слои заливаются до тех пор, пока до верхушки ямы не останется приблизительно 30 см. Следите за тем, чтобы каждый слой был ровным;
• затем следует на гидроизоляцию, которая делается из двух листов рубероида и глиняного раствора, уложить два ряда из кирпича.

Таким образом, до чистого пола должно остаться около 7 см. Данное углубление будет являться основой для домашнего камина.

Как осуществляется кладка

Каминная кладка практически не отличается от печной. Она должна обладать аналогичным качеством, чтобы в итоге получилась качественная монолитная конструкция. За обеспечение надежности отвечают перевязки продольного и поперечного шва. Для этих целей вы можете использовать неполноразмерный тип кирпича либо пользоваться методом чередования тычковых и ложковых частей кирпича в углах камина.

Следите за тем, чтобы швы обладали строго заданной шириной:

• для простого кирпича 0,5 см;
• для огнеупорного: 0,3 см.

Если данное условие не будет соблюдаться, то кладка теряет свою прочность и при нагреве швы подвергаются деформации. Чтобы обеспечить равномерность пользуйтесь гладким пластичным раствором.

Перед тем как осуществлять кладку красного кирпича, его следует на несколько минут поместить в воду, чтобы он не впитывал жидкость. Если вы выбрали огнеупорный кирпич, то его сразу можно использовать.

Чтобы обеспечить хорошее сцепление раствора, следует смыть с него пыль. Недопустимо пользоваться керамическими и огнеупорными кирпичами для перевязки швов одновременно, потому что они обладают различными рабочими данными, а также коэффициентом расширения. Не стоит укладывать внутрь дымового канала кирпичи сколами, потому что это будет мешать нормальной циркуляции газов.

Особенности кладки

После того, как вы завершили подготовительный этап, можно строить сам камин. Сам процесс кладки происходит таким образом: при помощи одной руки нужно положить кирпич на деревянную рейку и прижать, затем на материал наносится раствор и с помощью легкого похлопывания он прибивается. Кирпичи укладываются послойно. Не допускайте того, чтобы глиняный раствор вытолкнул рейку, и глина вылезала из щелей.

При кладке нижнего ряда кирпичи должны ложиться на ребро. Проверяйте каждый слой строительным уровнем и угольником. Угол должен составлять 90 градусов. Не забывайте проверять диагонали.

Когда вы приступите к укладке вертикальных слоев, пользуйтесь кельмой и мастерком. Раствор следует проверять руками, чтобы исключить в него попадание мелких камней и прочего мусора.

Каждый ряд должен сверяться с нарисованным чертежом и выложенные слои нужно штриховать карандашом.

Нельзя допускать контактирования камина с внешними стенами, чтобы не возникали перепады температуры, и кладка не разрушалась.

После того как вы завершите кладку нескольких рядов, следует убрать рейки обрамления. После третьего ряда потребуется закладка двух штырей для каминной решетки. Уделяйте особое внимание выступам. Их следует выкладывать при помощи половинок кирпичей. Затирка швов осуществляется при помощи цветного декоративного раствора.

После того как вы закончите возводить конструкцию, необходимо убрать с внутренних стен дымохода и топливника лишний раствор. Внутренние части камина штукатурить не нужно.

Когда вы будете осуществлять кладку топливника, уделяйте особое внимание положению трубы, оно должно быть строгой вертикальной формы. Для кладки дымоходной трубы, которая располагается на крыше, используется цемент и песок.

Закройте с помощью напуска кровельный ковер, таким образом защитив деревянное перекрытие от языков пламени камина.

Чтобы повысить теплоотдачу камина, стена топливной части должна находиться под углом, а боковые стены следует развернуть наружу, наклонив при этом заднюю стену под небольшим наклоном вперед.

Как рассчитать размер

Если вы решили построить камин своими руками, вы можете заказать персональный проект, либо скачать готовую схему кладки печей из интернета. Рассчитать самостоятельно размер будущего камина очень легко и эта процедура займет не так много времени. Составляя чертежи, помните, что при проведении работ вы будете пользоваться не только цельными кирпичами, но и половинками.

Как правильно вычислить размер камина:

• Первоначально следует произвести замер комнаты, в которой будет находиться камин.
• Затем, соблюдая масштаб необходимо нарисовать схему.
• Рассчитайте размеры топливника. Стоит учитывать, что его габариты не могут быть менее 1/50 размеров помещения.
• Портал камина следует оборудовать в соотношении 2:3 либо 1:2 (это пропорция между глубиной и высотой). Внимательно отнеситесь к расчету данных параметров, потому что они влияют на задымление комнаты и правильную теплоотдачу.
• Размер дымоходного отверстия будет зависеть от площади топки. Отверстие должно быть меньше в восемь раз. Следите за тем, чтобы диаметр трубы не был меньше 10 сантиметров. Длина дымоходной трубы обычно равна 5 метров.

Постройка уличного камина

Многие люди мечтают поставить камин уличный с мангалом у себя во дворе. Подобные конструкции можно соорудить из железа, кирпичей или камней. Все зависит от ваших предпочтений. Востребованы каменные порталы, потому что они отличаются повышенной прочностью и долговечностью. Вместе с этим, сделать самостоятельно подобный камин во дворе будет очень сложно, если вы решились на такой шаг впервые.

Многие считают, что монтаж камина не по карману среднестатистическому человеку. И это действительно так, если вы планируете нанимать опытного печника, которых, сейчас по пальцам руки можно пересчитать. Ведь, каменщикам узкой специализации, невыгодно создавать редко заказываемые камины, по привлекательно низким ценам.

На самом деле, выложить камин, может практически любой, не обладая высшими профессиональными навыками и не затратив при этом колоссальных средств из семейного бюджета.

В этой статье, я приведу вам подробные схемы и расскажу, как сделать простейший камин своими руками.

Живой огонь

Для начала, следует напомнить — камин не вид отопления. Он дает направленное тепловое излучение лишь до тех пор, пока в топочной части горят дрова. Исключение составляют печи-камины, о которых мы, несомненно, поговорим в следующий раз.

Однако помимо того, что камин может стать великолепной декоративной составляющей интерьера вашего дома, у него есть еще немало преимуществ, например, отличная циркуляционная способность, которая позволит вам сохранять свежий воздух в помещении, при растопке. Также, если вам придется надолго отлучиться куда-либо зимой и отключить стационарное отопление, то по приезду, пока оно будет разгоняться и нагревать комнату, вы с комфортом проведете время у зажженного очага.

Особо шустрые люди, приспосабливают камин под мангал и жарят в нем шашлыки, по которым мы так скучаем в морозные, снежные деньки. Да и просто очень приятно посидеть перед весело потрескивающим огоньком, удобно устроившись в кресле с бокалом игристого вина.

Подготовка материала

Итак, для строительства простейшего камина с поддувалом, высотой до задвижки, примерно 1,90 см, при толщине кирпича 6,5 см, изложенного мною в нижеприведенных схемах, вам потребуется:

Красный кирпич. Около 400 штук. Найти его довольно просто на развалинах домов в деревнях, после демонтажа старой печи или купив новый, в обычном строительном магазине. Я предпочитаю старый кирпич, самодельной технологии (он прочен и вместе с тем, его легко обтачивать), но, в общем-то, происхождение материала, важной роли не играет.

При выборе, следует ориентироваться на цельность и качество поверхности. Отбирайте блоки без трещин и значительных следов разрушения. Половинки-третинки также будут использоваться, так что, можете брать и их. Самое главное, чтобы кирпичи были прочны, не разваливались в руках.

Если используется материал от старой печи, его следует почистить от сажи.

Поврежденные углы либо просто при желании их закруглить, можно сточить обломком другого кирпича, обычно, красный кирпич легко обрабатывать подобным образом.

Кирпичи следует замочить в обычной воде, до полного впитывания (то есть, до исчезновения, идущих из них пузырьков). Необязательно брать большую емкость, строить ряды мы будем с перерывами, так что, можно загружать небольшими дозами.

Глина. Так как я часто строю камины для людей, заготавливаю ее впрок. Часто, глина в достатке остается у людей, роющих сливные ямы, колодцы, глубокие фундаменты. От нее стремятся избавиться, поэтому, достать глину для камина бесплатно, не составляет никакого труда. Главное, чтобы она была однородна, крепка и не содержала примесей грязи и камней.

Глину мы также помещаем на 2 суток в воду, для набухания и исчезновения комочков.

Песок подойдет любой, но все-же, желательно выбрать крупнозернистый. Карьерный использовать можно, но он в наименьшей прерогативе.

Арматура и уголки. Уголки, которые вам потребуются, можно взять из старых запасов, но если таковые не имеются, купите их в строительном магазине. По секрету, если вы придете туда и попросите отрезать требуемый метр, хозяева будут не только недовольны, но и завысят цену, так как им придется подпортить материал (кто-ж после вас купит оставшуюся часть?). Поэтому, просто спросите, нет ли требуемого метража в остатках на складе. В большинстве случаев (из собственного опыта), в крупных магазинах они есть и продают их, по очень низкой стоимости. Уголки берем сечением 40 мм.

Арматура (прутки) — сечение 8 миллиметров.

Что-же касается арматуры, то она и так не дорого стоит.

Дымовая задвижка .

Ведро . Ведро, в которое вы будете нагружать раствор, следует выбрать железное, пластмассовое, вы, скорее всего, пробьете мастерком.

Ванночка для замешивания раствора. Я использую обычную детскую ванночку старого образца, но вы можете выбрать все что угодно, лишь-бы было удобно замешивать.

Кельма . Самая обычная, без наворотов.

Уровень — 0,5 метра длиной. Отвес для определения точности горизонтали.

Болгарка с диском по камню. Для распиливания кирпича в местах, где требуются половинки и 2/3. И диск по металлу, для подгона величины арматуры.

Молоток.

Рулетка.

Поэтапные схемы

Для начала, следует подготовить платформу, на которой будет стоять будущий камин. Если у вас остался фундамент от старой печи — отлично, главное, чтобы он был без трещин. Постамент должен быть высотой не менее 1-1,5 метра. Многие заливают цельнолитой или складывают из кирпича, но я предпочитаю сложить засыпную кирпичную опалубку и на нее залить стяжку с арматурой, так, в общем-то, экономнее, но для совсем неопытных мастеров рискованно, потому что засыпка должна быть идеально утрамбована.

ВНИМАНИЕ! Фундамент не должен быть ни коим образом связан с фундаментом дома!

После того, как постамент просох, следует проложить 1-2 слоя гидроизоляционной пленки либо рубероида. Поверх заливается тонким слоем глиняно-песчаная стяжка, из расчета — глина-песок 1:3. Когда она высохнет, можно приступать к порядовке.

ВНИМАНИЕ! За сутки следует складывать не более 5 рядов, так как непросохшая конструкция может «потечь».

Схему я подробно нарисовал в программе «Пойнт». Если будет что-нибудь непонятно, спрашивайте. Компьютер я временно арендую у друга, пользуясь его гостеприимством, но хотя-бы с планшета буду заходить почаще, просматривать комментарии и отвечать на вопросы.

Новичкам я советую взять конструктор «Лего» с крупными деталями у своих детей-племянников и сложить сначала из него модельку. Там есть все подходящие детали — крупные блоки, половинки и 2/3. На многих сайтах советуют потренироваться на кирпиче без раствора, но на конструкторе гораздо удобнее.

Красными полосами на схемах изображены пруты, уголки — синими. Синим, также обозначена задвижка на финальных этапах в верхней части камина.

Не забываем использовать уровень, чтобы строение получилось максимально ровным.

Раствор накладываем тонким, равномерным слоем, не превышающим 0,5 см.

Труба

Вывод трубы от камина должен идти строго вертикально. Допускаются изгибы-повороты, в исключительных случаях, не более 40 градусов. Дымоход можно также выполнить из кирпича, комбинируя 2 последних ряда из приведенной выше схемы. Дымоход над кровлей, выкладывается на цементно-песчаный раствор. На него одевается специальный колпак-дымник, для защиты от попадания снега или дождя. Однако его вывод зависит от угла кровельного ската, поэтому, если есть отдельные вопросы по его устройству, расскажите о материале и угле ската своей крыши в комментариях.

Оштукатуривать камин внутри нельзя. Можно лишь слегка затереть остатками глиняно-песчаного раствора.

К сожалению, как-то не приходилось фотографировать камины, которые мы делали, но вот, у Марии сохранилось несколько снимков одного из них.

Жду ваших вопросов в комментариях и удачи вам, в будущем строительстве.

Главная » Электрика » Как сделать камин в доме своими руками, видео. Как сделать камин своими руками

Камин своими руками на даче

Наличие камина в вашем загородном доме обеспечит вам тепло, уют и комфорт в зимние и осенние вечера, а также придаст романтики вашим будням. О том, как построить камин своими руками, мы поговорим в этой статье.

Основные элементы

Камин состоит из нескольких основных элементов, к каковым относятся корпус, фундамент, дымосборник, топливник и дымовой канал. Чтобы камин исправно функционировал, необходимо правильное соотношение размеров, которые имеют его элементы.

Каминный фундамент изготавливается как из бутового камня или красного кирпича, так и из бутобетона и бетонных блоков. Если вы строите свой камин во влажном грунте, фундамент рекомендуется сооружать из бутового камня. В том же случае, если вы кладёте фундамент в сухом грунте, будет целесообразно применить известняковый раствор, который составляют 1 объем извести и от 1 до 3 объемов песка (что зависит от степени влажности извести).

Раствор

Для приготовления раствора известь до густоты сметаны затворяют водой, после чего туда добавляют песок. Для фундаментов, которые укладывают во влажных грунтах, цементный раствор должен состоять из 3-х объемов песка и 1-го объема цемента. Сухие компоненты предварительно тщательно перемешивают, затем разводят водой.

Как приготовить раствор для кладки каминов

Каминный фундамент

Каминный фундамент не должен быть связан с основным фундаментом здания. Необходимо делать между ними осадочный шов примерно 40-50 мм шириной. Этот шов засыпается песком. Углубляют фундамент не менее чем на 0.6 м. При кладке во влажных грунтах, необходимо изолировать фундамент от проникновения воды. С этой целью готовят под фундаментом подушку, которая состоит из смеси щебня и глины, а вокруг фундамент уплотняют по всей его высоте слоем жирной мятой глины 150–200 мм толщиной.

Фото: Строительство каминов

Фундамент для камина

Котлован под фундамент

Котлован, который предполагается использовать под фундамент по длине и ширине должен иметь размеры примерно на 50 мм больше, чем фундамент под камин. Его дно выравнивают при помощи уровня. Первый ряд каминного фундамента выкладывается насухо из камня или кирпичного щебня.

Камни или щебень втрамбовываются в грунт, после чего заливаются сверху жидким раствором. В дальнейшем кладку ведут правильными рядами, с соблюдением перевязки швов. Чтобы предупредить процесс проникновения влаги в кладку поверх фундамента, делают изоляционный слой из пары листов толя не менее чем на 150 мм выше уровня грунта, после чего выполняют кладку камина.

Корпус камина

Обычно корпус камина выкладывают из высококачественного красного или же огнеупорного кирпича. При использовании красного топливник впоследствии лучше будет облицевать кирпичом огнеупорным. Толщину кирпичные стенки должны иметь не меньше, чем в полкирпича.

Кроме того, для строительства каминного корпуса можно применять жароупорный бетон, керамические блоки или же естественный камень (исключая кремний и известняк). Облицовывают поверхность корпуса ценными породами камня, или же оштукатуривают.

Фото: Топливник

Также вам будет необходимо соорудить топливник

Глубину топливника рекомендуется принимать равной примерно полуметру. При меньшей глубине возможно попадание в помещение дыма, а при большей сила теплового излучения становится слабее.КПД камина можно повысить, облицевав заднюю стенку топливника чугунной плитой или листовой сталью. Для того, чтобы достигнуть лучшего теплоизлучения, выкладывают верхнюю часть задней стенки с определенным наклоном вперед, в то время как боковые — расширяя вперед к отверстию. Выкладывают стенки топливника обычно из шамотного огнеупорного кирпича, при этом такой камин будет иметь коэффициент полезного действия, достигающий 17 %.

Для устройства пола топливника

Фото: Строительство каминов

обычно используют какой-либо вид огнестойкого материала — например, бетон, гранит, клинкер. Необходимо предусмотреть наличие подзольника для сбора золы и угля. Подзольник располагают под топливником. Между ними укладывают чугунную колосниковую решетку. Корзинка изготавливается из стали сечением 10–15х10–15 мм или диаметром 10–15 мм. Располагают элементы корзинки через 15–20 мм. Её ножки должны иметь высоту около 80–120 мм. В процессе сгорания дров на корзинке мелкий уголь и зола собираются на поде и удаляются после остывания камина.

Теперь поговорим о том, что же такое портал

Портал – элемент камина, от которого во многом зависят функции его, как отопительного устройства. Портал может быть установлен с одной, двух или же трёх сторон, в зависимости от архитектурного решения камина и места его расположения. В том случае, когда камин стоит отдельно, он может иметь круговой портал. Форма и пропорции портала устанавливаются, принимая во внимание гармоничность решения камина в целом.

Из

Фото: Дымосборник

Дымосборником называют расширение в виде пирамиды, расположенное в нижней части дымохода, которое служит для предотвращения стремительного опускания потоков холодного воздуха по дымоходу.

Здесь собираются сажа и копоть при чистке дымохода, которые затем удаляют через люк, расположенный в задней стене. Одновременно с этим заслонка, находящаяся несколько ниже, обеспечивает защиту от попадания в помещение сажи и копоти.

Дымосборник выкладывается из красного кирпича (марка 200). Кроме того, его можно изготовить из листов железа, что будет обеспечивать быстрое нагревание помещения. Чтобы повысить эстетические качества камина, а также для прикрытия раскаленного металлического дымосборника и обеспечения его пожаробезопасности, из листовой меди изготавливают защитный кожух. Прогоревший дымосборник из металла заменяют; при этом необходимо учитывать возможность такой замены при продумывании конструкции камина.

Газовый порог

Фото: Строительство каминов

Холодный воздух, опускающийся вниз до дымохода, может, миновав дымосборник, проникнуть в помещение, при этом увлекая за собой дым. Во избежание этого в задней стене дымохода устраивается газовый порог — барьер в виде выступа, способствующий тому, что холодный воздух смешивается с горячим и полученная смесь отводится наверх в атмосферу. По ширине газовый порог должен быть равен дымовой трубе, или же быть на 10–15 мм больше неё. Необходимая ширина газового порога обеспечит его нормальное функционирование и позволит задерживать сажу, которая осыпается с дымовой трубы. Сечение дымохода не должно сужаться порогом.

Дымовая заслонка

Между дымосборником и топливником располагают дымовую заслонку, предотвращающую попадание в помещение холодного воздуха в то время, когда камин не работает. Эта заслонка предусматривает охват всей ширины канала. Её ширина должна составлять приблизительно 1/16 от высоты портала.

Её площадь принимают равной в 1,25 раза больше, чем поперечное сечение дымохода. Напротив газового порога сооружают чистку, герметически закрывающуюся дверкой. Через неё удаляют сажу, которая собирается на пороге.

Дымоход

Возводить горизонтальные дымоходы воспрещается, поэтому дымоход обязательно должен быть вертикальным. Если же камин пристраивают к стене, в которой имеется дымовой канал, то в крайнем случае дымоход может быть с уклоном не более 60%. Делают дымовые трубы как правило из красного кирпича.

Чтобы улучшить тягу и предотвратить попадание атмосферных осадков в дымовые трубы, на них устанавливают дефлекторы. Дымоходы обязательно следует изолировать асбестовыми прокладками от деревянных элементов здания. Наименьшее расстояние между деревянными элементами и дымоходами должно составлять не менее 250 мм.

Защита пола

Помимо этого, часть пола (не менее 0,5 м), которая расположена перед камином, необходимо покрывать листовым железом или же сооружать из негорючего материала.

Этапы строительста камина

• Импортный кирпич ( 150 шт. )

Как сделать камин своими руками: пошаговая инструкция, чертежи

Огонь, как только его научились добывать, надежным спутником и помощником человеку. На огне готовили еду, камин обогревал жителей дома, у потрескивающих в камине поленьев было приятно проводить долгие зимние вечера, наслаждаясь общением с близкими, или просто пребывая в размышлениях. С каждым годом камины становятся все более популярными, их стали чаще использовать как элемент декора в помещении.

Если вы решили построить собственный дом, в котором обязательно должен быть камин, то наверняка перед вами стоял вопрос, как сделать первоклассный камин, не привлекая сторонних специалистов, какие чертежи и расчеты необходимо выполнить и какие материалы обязательно приобрести.

Камин, принцип его работы

Прежде чем приступать к выполнению работы не помешает разобраться, как устроен камин и каковы основные принципы его работы. По сути, камин является обычной печью, в которой топка не закрыта. Топливом для камина являются дрова, которые сгорая, выделяют тепло, которое и служит источником обогрева помещений в доме.

Для того чтобы искры от горения дров и дым не проникали в помещение форма дымохода немного изогнута. Такая изогнутая форма также надежно защищает дом от попадания дождевой воды и снега.

Несмотря на то, что камин издавна использовался человеком как источник тепла в доме, в качестве основного обогрева его сегодня не стоит применять, поскольку только 20 процентов производимого тепла попадает в дом, а остальные 80 процентов, как это не прискорбно, в прямом смысле просто вылетают в трубу. Кроме того, обогрев при помощи камина не будет равномерным, поскольку основной поток теплого воздуха направлен вперед от топливника, а боковые стороны не обогревают. Чтобы повысить уровень теплоотдачи наиболее рационально строить неглубокие конструкции.

Камин, делаем своими руками

Вполне возможно сделать камин из кирпича своими руками, чертежи должны изначально соответствовать всем вашим пожелания. Наиболее простым способом изготовить обогреватель, не привлекая к работам специалистов, а выполняя все работы самостоятельно, является постройка камина, основным материалом для которого послужит кирпич. Основное правило, которому должен соответствовать построенный обогреватель, он не должен дымить, и должен обогревать дом, хотя и эстетическая составляющая это не последняя составляющая. Ведь если камин не дымит, прекрасно обогревает помещение, но его нельзя назвать красивым, эстетического удовольствия своему владельцу он не принесет.

Итак, как и любые другие виды работ, сооружение каминного обогревателя требует проведения подготовительных работ:

• выбор проекта;
• выбор месторасположение его в доме;
• выполнение чертежей камина;
• подбор строительных материалов.

Если в голову не приходят идеи, как оформить камин, каким должен быть его внешний вид, в таком случае всегда за помощью можно обратиться к профессионалам или же попытаться найти вдохновение, просматривая виды готовых каминов, которые выложены в Сети.

Определяем место для будущего камина в доме

Наиболее часто владельцы домов выбирают для постройки камина в доме несущую стену, которая, как правило, располагается напротив входа в помещение. Однако это не единственный вариант, ведь можно построить и камин вмонтированный, угловой, и даже камин, и даже отдельно стоящий. Какой вид камина выбрать зависит только от свободного места в доме, и только от вкусовых пристрастий владельца дома.

Где в доме не следует устанавливать камин? Конечно, напротив окна, ведь в таком случае все тепло будет направлено прямо на окно, и не будет обогревать помещение. Планируя место, где поместить камин, не стоит забывать о безопасности в доме, камин не должен быть источником искры или задымления в доме.

Как рассчитать размеры камина

Чтобы произвести расчеты и определить размеры будущего камина понадобиться свободное время и письменные принадлежности, бумагу лучше брать в клетку.

• прежде всего, необходимо определить размер комнаты, и схематически отразить ее, нарисовав на бумаги, используя масштаб;
• далее выполняем расчет топливника, его размер должен быть не меньше чем одна пятидесятая от общего объема помещения;
• пропорции глубины портала для устройства обогревателя составляет пропорции два к трем или один к двум, важно их соблюдать для того чтобы правильно организовать теплоотдачу и не допустить задымления в помещении;
• размер дымохода напрямую зависит от площади, занимаемой топкой, он должен быть меньше чем в восемь раз;
• если дымоход будет круглой формы, диаметр его трубы, как минимум 100мм, средний показатель длины трубы – 5 метров.

Какие расходные материалы необходимы для строительства

Подготовительные работы окончены, расчеты произведены, все чертежи подготовлены, можно было бы и приступать к строительству, однако, нужно еще и подобрать и приобрести материалы для сооружения обогревателя. Итак, для постройки камина, такого комфортного и такого уютного, понадобятся следующие материалы:

• кирпичи полнотелые, которые стоит приобретать поштучно, поскольку этот материал является довольно дорогостоящим;
• чистый речной песок, его крупность может составлять от 0,2 мм до 1,5 миллиметров;
• цемент, который может быть самым обыкновенным, который продается в любом магазине;
• площадка для камина, запасаемся щебнем;
• арматура, длина – 700 миллиметров, диаметр – от 8 до 10 мм, 20 штук;
• заслонка, которая предназначена для дымохода.

Кроме традиционного кирпича можно использовать и другие виды материалов, например, металл, который станет превосходным решением, однако, используя металл в качестве материала для камина, очень важно правильно определить необходимое количество.

Этапы обустройства фундамента для камина

Прежде чем приступить к обустройству фундамента стоит помнить о том, что он не может быть на том же месте, что и основание дома. Кладка фундамента камина обычно начинают с его заливки. Ширина пьедестала фундамента для будущего обогревателя должна быть равной ширине ряда цокольного с запасом в пять сантиметров. Итак:

• необходимо выкопать яму для фундамента, ширина которой на 15 сантиметров больше камина, глубина ямы – не менее 60 сантиметров;
• дно ямы засыпаем щебнем, который необходимо тщательно утрамбовать и выровнять, используя уровень;
• приступаем к сооружению фундамента, для этого из досок необходимо подготовить опалубок, высота которого должна соответствовать высоте фундамента, не будет лишним, если подготовленные доски будут покрыты слоем смолы, и обработаны слоем рубероида;
• приготавливаем раствор в соотношении цемент и песок – 1 к 3, и заливаем им установленный опалубок;
• верх готового фундамента тщательно выравнивается и закрывается слоем полиэтиленовой пленки;
• осталось дождаться полного высыхания фундамента, которое обычно происходит в течение шести-семи дней.

Кирпич и бетон являются лучшими материалами, которые широко используются для постройки камина. Однако кирпич, прежде чем его использовать для кладки необходимо подготовить. Обычно кирпичи имеют стандартную форму и размеры, однако не помешает отбраковать все шероховатые, неровные кирпичи, кирпичи со сколами и трещинами. Материал должен обладать идеально ровной поверхностью. Перед использованием материал для кладки стоит опустить в воду, в течение нескольких минут из него выйдет весь воздух, что значительно повысит уровень прочности выполненной кладки.

Материал готов, пришло время подготовить глину, которую нужно за два дня до начала работ замочить в воде, в течение которых необходимо понемногу добавлять воду, а получившийся раствор вымешивать до состояния однородной массы.

Кладка камина – этапы выполнения

Пришло время приступать к выполнению кладки будущего обогревателя. Кладка выполняется на несколько слоев предварительно уложенного рубероида. Каждый следующий слой должен располагаться ровно над предыдущим, тут надежным помощником станет уровень. Кладка должна выполняться аккуратно, ведь от этого зависит внешний вид законченного камина.

В ходе выполнения работы материал выкладываем на рейку, слегка ее прижимая. Сверху кладем слой глины, которая выкладывается аккуратно. Нижние кирпичи выкладываем на «ребро».

Чтобы кладка была идеально ровной, каждый готовый ряд в своей работе не забываем использовать уровень и угольники, которые помогут соблюсти все правила выполнения качественной работы.

Дымоход, его сооружение требует особого внимания. Перед работой обязательно раствор нужно проверить руками, что позволит полностью исключить из его состава различные вкрапления. Укладывая очередной слой кирпича, стоит на схеме отмечать его, закрашивая простым карандашом.

Выполнив три ряда кладки, закладываем штыри, которые будут держать каминную решетку.

Боковым выступам портала, требуется не меньше внимания, их необходимо выкладывать используя половину кирпича. Работы окончены, теперь пришло время обработать швы, для этого, как правило применяются декоративные виды растворов, в который принято добавлять красящие вещества.

Видео: камин из кирпича своими руками, чертежи в 3D, пошаговый разбор этапов

Пошаговая фото-инструкция строительства камина своими руками

чертежи, схема, фото и видео пошаговая инструкция

Традиционным местом, где собиралась вся семья по вечерам во все времена, был очаг с открытым огнем. Все меняются, и в наши дома приходят современные технологии обогрева, однако, даже они не могут в полной мере компенсировать те позитивные чувства, которые мы испытываем, получая тепло от потрескивающих поленьев.

Эти традиции способствуют тому, что даже в домах, построенных в XXI веке, собственники жилья стараются сделать пристенный или угловой камин своими руками. Выбор последней конструкции не случаен, так как она обладает большим количеством преимуществ по сравнению с другими подобными моделями.

В чем преимущество углового камина

Кто-то из владельцев домостроения вызывает опытных специалистов, чтобы получить в своем доме угловой камин из кирпича, а кто-то самостоятельно берет инструменты и материалы, и получает достойный результат в виде надежного, четко функционирующего обогревательного устройства. В любом из этих вариантов есть общие достоинства:

• благодаря угловому размещению удается сделать акцент не на центральных классических элементах комнаты, а перенести его в сторону оформленного угла, где для него легко подобрать оригинальную отделку и гармонично вписать в общий стиль интерьера;
• для небольшого помещения актуальность камина углового из кирпича заключается в том, что он занимает немного места, при этом проект углового камина из кирпича является вполне функциональным, и в этом жилье он будет выполнять работу основного источника тепла

• необходимо знать перед тем, как сложить камин своими руками, чертежи позволяют его вписать в уже готовое помещение без существенной перепланировки здания;
• модель получится компактной, а затраты материала окажутся немного меньше, чем для строения посредине помещения;
• сделать угловые камины своими руками по размерам и чертежам смогут даже новички, за счет того, что схема порядовка достаточно простая, а возможные огрехи легче скрыть за декоративным наружным покрытием.

Радость от созерцания очага обеспечивается не только созерцанием топки, но и конструкции в целом. Для этого необходимо правильная облицовка камина своими руками, пошаговая инструкция должна быть разработана заранее. Также через качественную вентиляцию наружу будут уходить дым и продукты горения.

Создание проекта

Желательно планировать камин угловой своими руками и пошаговую инструкцию его постройки во время постройки дома. На стадии закладки фундамента легче подобрать зоны для него и сформировать прочную основу. Также происходит строительная увязка фундамента камина и фундамента дома, что снижает вероятность возникновения щелей или отхода стен друг от друга.

Чтобы камин угловой своими руками по пошаговой инструкции выкладывать, необходимо начинать проектирование с оформления его на бумаге в виде рабочего эскиза. Определившись с местом, делаем наброски в масштабе с учетом расположения основных элементов в трех проекциях.

Нижняя часть устройства камина по чертежу, как правило, содержит зольник, а также туда может быть вынесен дровник для заготовки топлива и высушивания поленьев. Боковые зоны выкладываются полыми тумбами или полками, которые могут быть использованы в функциональных целях или в виде декоративных элементов.

Форма камина углового, своими руками собранного, отличается оригинальностью. Встречаются модели, в которых за основу взят прямоугольник, или трапеция, или квадрат. Также наружная часть декорируется полукруглой аркой, визуально увеличивающей габариты конструкции. Подбирая комфортный проект, допускается установка в камины своими руками (видео есть на нашей странице) металлической топки, имеющей распашные дверцы из жаропрочного стекла.

Что понадобится для сборки

Необходимо прочертить каждую деталь и обосновать ее наличие в общей схеме. Таким образом удастся правильно провести расчет расходных материалов.

Чертежи

Чертеж нужен не только для того, чтобы рассчитать количество строительного материала и понять, как вписывается конструкция в дом, но и чтобы правильно ее построить. Поскольку речь идет о реальном очаге, очень важно построить камин так, чтобы в помещение не попадал угарный газ, и в целом эксплуатация была безопасной.

Любой из представленных ниже чертежей – это, прежде всего, порядовка, которая позволяет определить порядок кладки кирпичей. Она же позволяет точно просчитать их количество, чтобы в дальнейшем не было перебора или недобора.

Если ранее вы никогда не занимались кладкой каминов или печей, лучше этот процесс доверить опытному мастеру. Даже в виде консультации такая помощь не будет лишней.

На рисунке показа пример порядовки углового камина – нижнего его ряда. По схеме:

• пустой прямоугольник — целый кирпич;
• одна диагональ — ¾ кирпича;
• две диагонали – ½ кирпича.

Для подсчета общего количества считаете целый, ¾ и ½  как целые кирпичи, после чего прибавляете еще 10-15% от общего количества, чтобы был запас на брак.

Два варианта полной порядовки

Еще одна порядовка

Проведение расчетов

Осуществлять расчеты необходимо после того, как выбран тип камина, подобрана кладка камина своими руками, а также зафиксированы габаритные параметры. Примерные расчеты будут такими:

• В расчете помещений со стандартной высотой потолка берется соотношение площади отверстия топки к габаритам комнаты, как 1х50. Соответственно для помещения 5х4 м подойдет площадь топки в 0,4 кв.м, так как 20 кв.м соотносится с 0,4 кв.м, как 1 к 50.
• Для высоты топливной зоны наиболее популярным является коэффициент 0,3. Его применяют по отношению к ширине топки.
• Чтобы определить глубину топочной области, высоту делят пополам или берут немного больше половины. Нужно учитывать, что задняя стенка будет приближаться к фронтальной части, начиная с трети высоты от пола. Небольшой наклонны угол обеспечит лучшую теплоотдачу.
• Дымовое отверстие также участвует в пропорциональной зависимости углового камина, своими руками пошаговая инструкция начерченная даст представление о необходимых пропорциях. Отверстие для дыма даст эффект при площади в 8 раз меньшей, чем топка.

Поднимаясь по топливнику, дым попадает в дымовую камеру. Там присутствует технологический элемент, блокирующий вылет искрящихся частиц и сажи по сквозному отверстию, а дым не возвращается в комнату. Такая камера заканчивается задвижкой встроенной своими руками, камины неработающие в холодное время она уберегает от выветривания остатков тепла через дымоход. Холодный воздух не проникает внутрь здания.

Наружные габариты также нуждаются в расчетах. Они позволят уточнить, впишется ли планируемый объем в отведенное пространство. Для этого берется габаритный размер кирпича 12 х 25 х 6,5 см. При этом на шов между ними отводится дополнительно 5 мм.

Процесс постройки

На представленном видео камин своими руками выложенный состоит из нескольких уровней. К базовому относится фундамент, далее кирпичная кладка топки и основной зоны, а затем возводится дымоход.

Фундамент

В котлован 30-40 см засыпают гравийно-щебневую смесь, а вверху делают цементную стяжку 5-6 см с армированным усилением. Далее кладется сплошной слой кирпича. Верхняя поверхность такой кладки должна получиться в уровень пола, где будет стоять камин.

Топочный модуль

Расчет топки проводится из описанного выше алгоритма. Во фронтальной нижней части топки укладывают ряд кирпича. Он выполняет роль порожка, предотвращая выпадение частичек жара за пределы топки.

Дымоход

Не желательно допускать наличие более трех поворотов для дымохода, чтобы не затруднять тягу. Высота трубы должна быть более пяти метров для одноэтажной постройки. Каркас ее выкладывается кирпичным, но допускается в кладке присутствие металлической трубы, через которую отводится дым.

Параметры берутся из заранее подготовленного чертежа. Он должен иметь реальную привязку к условиям комнаты.

ВИДЕО: Как правильно построить угловой камин

Камин из кирпича своими руками

Камин – это не только стильное украшение и оригинальный дизайнерский ход в оформлении помещения, но также дополнительный источник тепла, при том, что обладает он невысокой теплопроводностью. Настоящий кирпичный камин в доме умиротворяет и дарит спокойствие, а небольшое мягкое пламя и легкий треск дерева делает приятным время, проведенное с друзьями и близкими.

Камины из кирпича

По своей конструкции камины из кирпича представляют короб разных размеров (топку) со специальным дымосборником, соединенным с трубой для дымоотвода. Внешнее оформление и внутренняя рабочая часть всегда должны быть единой гармоничной композицией.

Камин в классическом исполнении малоэффективен в качестве источника тепла. Система дымооборота в камине отсутствует, топочное пространство открыто, и в основном тепловая энергия уходит через дымоход на улицу. Таким образом, комната получает тепло только от пламени в камине, и пока угли и дерево в топке горят – исходит тепло, и, как правило, нагревается лишь зона напротив камина.

Кирпичный камин можно обустраивать как в доме, так и во дворе, и на веранде. Чаще всего строят камины-барбекю из кирпича с открытой топливной зоной и металлической решеткой для приготовления блюд. В зонах отдыха такие конструкции получили широкую популярность. Устанавливают камины у стен, в углах, встраивают в готовые кирпичные конструкции и размещают отдельно в виде островных сооружений.

В зависимости от своего назначения выделяют кирпичные камины, камины с варочными поверхностями, каменки, камины для улиц, барбекю-камины, декоративные конструкции, позволяющие стилистически украсить помещение. По исполнению топочного отделения камины подразделяются на открытые и закрытые. А вот по стилю данные сооружения бывают классическими, выполненными в стиле кантри, хай-тек и модерн. Камины из кирпича в разном стилистическом исполнении представлены на фото ниже.

Особенности кладки каминов из кирпича

Одними из последних достижений печной индустрии являются кирпичные барбекю и варочные поверхности в условиях камина. Наиболее рациональное решение – это совмещение в одной конструкции источника отопления и плиты. Камин, в котором продумана варочная печь из кирпича, имеет компактный, удобный и стильный дизайн, может быть использован как средство отопления, так и в качестве плиты с духовкой. Камин со встроенным барбекю из кирпича имеет широкое топочное отделение. В нишу конструкции можно устанавливать специальную решетку для приготовления продуктов, вертел и стационарный мангал.

Размеры камина из кирпича определены регламентом. Большие камины могут переохлаждать комнату и пропускать сквозняки, маленькие камины не согревают комнату. Площадь поперечного сечения дымоходов имеет ограничения по параметрам и должна составлять от 0,1 до 0,15 площади портала. Площадь пола – 0,7.

Одним из наиболее востребованных видов является камин из кирпича, сделанный своими руками, с учетом всех конструктивных особенностей и пожеланий владельцев дома. Кроме того, самодельный камин вполне по силам сделать любому человеку с минимальным багажом знаний, необходимых начинающему строителю.

В условиях частного дома чертеж камина из кирпича должен быть спроектирован с учетом выхода на крышу дымоотводящей трубы, в то время как в квартире такой возможности дымоотвода нет.

В стандартном списке необходимых инструментов для строительства камина своими руками должны присутствовать: кирпич, цемент и песок, строительная смесь глины с песком, строительный уровень, бетон, отрезок толи и рубероида, строительные инструменты.

При выполнении кладки камина из кирпича необходимо преследовать одну главную цель – обеспечение тепловой отдачи, которую камин должен гарантировать в холодное время года. Не менее важным фактором является практичность и эстетичный внешний вид камина. При планировании схемы домашнего камина необходимо учитывать, что в качестве потребляемого топлива можно использовать дрова, газ, электричество и биотопливо. В качестве основного строительного материала – кирпич, металл, камень и изразцы.

Наиболее подходящим и практичным решением при планировании строительства является возведение углового камина из кирпича, конструкция которого удачно и органично вписывается в каждый интерьер.

Во избежание отравления угарным газом необходимо с большой ответственностью подходить к строительству камина, выверяя каждый сантиметр сечения дымоотходящей трубы.

Конструкции и преимущества каминов

Конструкции каминов из кирпича:

1. Закрытого типа. Такой проект камина из кирпича занимает минимальное пространство и этим качеством положительно выделяется среди других моделей каминов. Закрытые камины возводятся во время строительства дома.
2. Наполовину открытый кирпичный камин представляет собой нечто среднее между совсем закрытым и открытым камином. Данная конструкция занимает не много места, а возводить полуоткрытый камин можно как в уже отстроенном помещении, так и при строительстве дома.
3. Кирпичный камин открытого типа больше всех подходит для работы на большом пространстве и размещается он, как правило, в центре комнаты. Именно из центральной части открытый камин равномерно распределяет тепло по всем направлениям.
4. Название следующего сооружения говорит само за себя. Камин углового типа также возводится из кирпича, он необходим для обогрева смежных комнат.

Преимущества каминов из кирпича:

1. Оригинальный дизайн.
2. При правильно подобранных размерах и конструктивных параметрах, кирпичный камин способен обеспечить высокий уровень прогревания помещения.
3. В процессе эксплуатации издает мало шума.
4. Работает независимо от электроэнергии.
5. Легкий доступ к топочному пространству, быстрая растопка.
6. При строительстве камина можно проявить максимум фантазии и творческих способностей.
7. Кирпичный камин с настоящим пламенем создает особую уютную и комфортную атмосферу.

Основные требования к камину из кирпича:

1. Приятный внешний вид.
2. Соответствие параметрам интерьера.
3. Достаточный уровень прогрева помещения.
4. Прочность и надежность.

Основные правила строительства кирпичного камина:

1. На месте возведения камина должны отсутствовать сквозняки.
2. Площадь помещения в котором планируется построить камин должна составлять минимум 12 м².
3. Наличие окна в комнате с камином обязательно.

5. Для лучшего прогрева помещения со смежными комнатами рекомендуется отдавать предпочтение угловым каминам.
6. Соотношение параметров камина:

• ширина и высота топочного отделения – 3:2;
• топочное отделение должно превышать размеры дымового отверстия в 15 раз;
• соотношение глубины топки к высоте портала – 1:2.

 Камин из кирпича своими руками

Перед тем, как сложить камин из кирпича своими руками необходимо произвести расчет нагрузок, правильно оформить чертеж конструкции и подобрать подходящее местоположение. В качестве основного обогревательного прибора камин использовать не рекомендуется, так как не более 20% тепла попадает от него в помещение. В качестве основного материала для строительства лучше использовать кирпич.

Список необходимых инструментов для строительства камина из кирпича:

1. Полнотелый кирпич.
2. Очищенный светлый песок, размером до 1,5 мм.
3. Серая или красная глина.
4. Цемент.
5. 20 шт. металлических профилей, длиной 70 см и диаметром 10 мм.
6. Щебень.
7. Дымоходная заслонка.
8. Строительный уровень.
9. Мастерок.
10. Доски для опалубки фундамента.
11. Емкость для цементного раствора.
12. Перчатки.
13. Рулетка.

Технология изготовления кирпичного камина своими руками:

1. Для начала выполняется чертеж и составляется примерная схема камина из кирпича со всеми расчетами.

2. Кладку камина начинайте с нового фундамента. Не допускается строить камин на одном фундаменте с тем, на котором находится дом.
3. Для фундамента выкопайте яму шириной, большей размеры будущего камина на 10 см, и глубиной от 60 см.
4. В качестве фундамента используйте кирпичи с бетоном.
5. На дно подготовленной ямы насыпьте щебень, утрамбуйте его и выровняйте уровнем.
6. При помощи деревянных досок сделайте опалубку фундамента необходимой высоты. Перед этим обработайте доски смолой с внутренней стороны.
7. Приготовьте бетон из расчета 3 части песка на 1 часть цемента. Полученной смесью залейте щебень в опалубке.
8. Тщательно выровняйте бетонный слой и накройте полиэтиленом.
9. Оставьте фундамент в таком виде до тех пор, пока бетон не просохнет.
10. Тем временем подготовьте кирпичи. Примерный размер кирпичей должен составлять 250х120х60 мм. Швы между кирпичной кладкой не должны превышать 0,5 см. Кирпичи должны иметь одинаковый цвет и структуру.
11. Перед кладкой немного зачистите кирпичи при помощи наждачной бумаги.
12. Затем положите их в воду и оставьте на 5 минут. Таким образом, воздух из кирпича выйдет и он не будет впитывать влагу из цементного раствора.
13. Подготовленный кирпич оставьте на 2 суток в растворе глины.
14. Итак, перед кладкой камина своими руками, на застывший фундамент простелите 2 слоя рубероида. Сверху него укладывайте кирпичи и скрепляйте их между собой цементным раствором. Делайте это осторожно, и старайтесь не замарать кирпичи раствором с лицевой части.
15. Сначала уложите металлическую рейку, а сверху на нее кирпич. При этом нижний ряд укладывайте на ребро. Легонько пристукивайте каждый кирпич при кладке.
16. Строительным уровнем не забывайте измерять ровность кладки. Можете придерживаться схемы кладки, представленной ниже на рисунке.
17. Все углы должны соответствовать 90 градусам.
18. В таком темпе продолжайте укладывать кирпичи.
19. При кладке дымоотводящей трубы проверьте состав цементного раствора, который не должен содержать мелкого мусора.
20. Все уложенные ряды должны четко соответствовать имеющемуся чертежу.
21. После того, как вы возвели 3 ряда кирпичей, закрепите металлический штыри для решетки камина.
22. Стенки дымосборника и топливного отделения изнутри возведенного камина оботрите и удалите лишний раствор со стен.
23. Изнутри камин не штукатурьте.
24. Установите перемычки в отверстиях портала. Положение трубы в топливнике должно быть вертикальным. А при кладке трубы на крыше следует использовать только цементно-песочную смесь.
25. Для предотвращения попадания в помещение копоти, искр и дыма, над уровнем топки выложите дымовую камеру. А между ней и топливником расположите карниз с выступом.

Возведение кирпичного камина – это трудоемкий и не легкий процесс, однако полученный результат работы будет непременно радовать. В качестве основного источника топлива для камина лучше использовать хорошо просушенную древесину. Выбирайте дрова из лиственных пород, которые практически не образуют смолу при сгорании. Дуб или граб медленно перегорает, за счет чего дольше сохраняет тепло. Наиболее популярным видом древесины для камина является береза, так как выделяет мало смолы и копоти. Не желательно использовать тополь или иву, хвойные породы, вяз или вишню.

Внешнее оформление камина

После того, как вы завершили возведение кирпичного камина, можно украсить его декоративными украшениями. Это может быть металл, пластик, плитка и штукатурка.

1. Декоративную отделку камина необходимо начинать с нижнего этажа.
2. Чтобы прикрепить аксессуары используйте обычный клей для плитки.
3. Можно отделать фасад камина металлическими решетками и прочими каминными декоративными деталями, например из чугуна.
4. Не рекомендуется украшать камин деревянными деталями, так как они могут воспламеняться.

Камин из кирпича своими руками. Видео

Камин-печь своими руками — фото и схема | Своими руками

В доме моей мамы построили печь в 1969 ГОДУ. ЗА ЕЕ СВОЕВРЕМЕННО, СПАСИБО, ПРИОБРЕТЕННАЯ И ОНА СДЕЛАЛА СВОЮ РАБОТУ. НО ЕСТЬ КАЖДЫЙ ВРЕМЯ ОБСЛУЖИВАНИЯ И ПОЗЖЕ 48 ЛЕТ, ВРЕМЯ ИЗМЕНИЛО его. НАМ НУЖНАЛАСЬ КОМПАКТНАЯ НАГРЕВАТЕЛЬНАЯ ПЕЧЬ, КТО ХОРОШО ХОРОШО НАГРЕВАЕТСЯ, И ПОЛНОСТЬЮ МАТЬ ЗАПРОСИЛА НЕБОЛЬШОЙ ТЯЖЕЛЫЙ КУПОЛ, КОТОРЫЙ МОЖНО БЫТЬ, ЧТОБЫ СЛЫШАТЬ СПИНУ, НОГИ. Ну, конечно, кусочки для СУВЕНИРОВ ПОДХОДЯТ.

Потребовалось: 850 витебских кирпичей, 60 шамотных кирпичей (ША8), 2 шамотных кирпича (Ш96), 10 мешков глиняного порошка Обольский, песок, раствор для кладки шамотного кирпича, 3 листа базальтового картона (фибры), нержавеющая сталь. для крепления каминной двери, 5 чистых дверей, решетка 250 × 300 мм, продувочная дверь, дверь 250 × 140 мм, нагревательная лента, монтажная или проволочная, 20 болтов 6 мм, шайбы, гайки 2 задвижки 250 × 130 мм, 4 металлические уголки 45 × 45 мм длиной 75 см, 2 круга по металлу 125 мм, гидроизоляционный или рубероид (укладывать на стяжку).

Взял чертеж каминной печи (см. Схему 1 на стр. 13). Я посчитал необходимое количество кирпичей и материалов. Я выкопал фундамент 104 × 90 см на глубину 70 см. Выложила подушку из щебня примерно 10 см, уложила фурнитуру и залила раствором песка и цемента (4: 1).

Сделал гидроизоляцию. Приступал к раскладке первого ряда на сухой, соблюдая диагональ и размеры шва.

Развести раствор глиняной пудры и песка в пропорции 1: 3, получив смесь консистенции сметаны.Открыл края и начал укладку рядов по схемам 2-4 на замешанный раствор (фото 1, 2). Толщина шва у меня составила 5 мм. Для дверей и засовов я предварительно вставил рамы из нержавеющей стали, положив по контуру базальтовый картон (можно получить каолиновую вату) (фото 3).

См. Также: Каминопеч с мангалом своими руками — схемы и чертежи

Кстати

Желательно укрепить основание печи и не соединять его с основным фундаментом дома.

Футеровка выполнена шамотным кирпичом по Мертелю (см. Схему 5-7).

Между шамотной сердцевиной и основной кладкой уложен базальтовый картон (можно каолиновую вату).

Продолжил кладку, установив каминную дверь в раму (фото 4). Дымоход для духовки выложен 250х130мм. Его высота обязательно должна быть на 50 см выше конька.

Наша новая печь-камин (фото 5) сохраняет тепло намного дольше старой. Отапливается около 45-50 кв.м.Кроме тепла и красоты из огня за стеклом можно приготовить блюда — каши, супы, пироги. И еще одно преимущество — духовка получилась компактной и занимает меньше места, чем предыдущая.

Важно

Следует учесть, какой будет планировка первого ряда — от этого зависит, как пойдет вся кладка. Непосредственно перед кладкой кирпич необходимо замочить, опустив в воду на 2-3 минуты (шамотный кирпич просто окуните в воду)!

КАМИН — ПЕЧЬ — МАСКА: СХЕМЫ И ЗАКАЗ

Ссылка по теме: Печь — камин своими руками (фото + порядовки)

КАМИН СВОИМИ РУКАМИ — ВИДЕО (ВИЗУАЛИЗАЦИЯ ИНТЕРЕСНОГО ВАРИАНТА)

© Автор: Сергей Баранов, печник, Могилев.Фото автора

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как сделать электрокамин своими руками |

Электрокамин дает возможность насладиться видом огня в любой квартире Установка камина может производиться не только на специальной фабрике, но и собственноручно.Электрокамины бывают нескольких видов — со съемной топкой и встроенным камином. В моделях со встроенными топками есть специальные кассеты, которыми можно управлять с пульта управления. Если вы используете в электрокамине съемный центр портала, его нужно покупать отдельно. В большинстве моделей электрокаминов предусмотрено 2 режима работы, которые отвечают за обогрев помещения, декоративную функцию. В первом случае камины используются как обогреватели, а во втором — как дополнение интерьера, которым можно украсить любой дом, квартиру, гостиничный номер и другие помещения.Электрокамины могут различаться по типу расположения — напольные, настенные, встроенные, подвесные.

Что такое портал для электрокамина своими руками?

Перед тем, как самому заняться изготовлением камина, необходимо внимательно изучить особенности того, как устроены порталы. Есть ряд ошибок, которые часто может содержать самодельный портал.

Тип портала для электрокамина не должен отличаться от общего стиля помещения

Избегайте их, если обратите внимание на следующие рекомендации специалистов:

1. Стиль портала и стиль очага должны быть одинаковыми.Для каждого стиля есть определенные особенности, например, в классическом английском камине портал сделан так, чтобы очаг должен располагаться внизу, а столешница рядом — быть идентичной декору.
2. Из-за портала вид очага не должен быть скрыт, потому что на портале одна основная задача — это подчеркивание очага. Создавая каминный портал в квартире, нужно выбрать очаг-топки. Таким образом, вы можете выбрать разные дизайны и обрамления, которые будут с ним гармонично смотреться.
3. Необходимо обратить внимание на параметры портала, а также на размер очага и помещения. Большие камины в маленьких комнатах зрительно уменьшают пространство и выглядят грубой, безвкусицей и совершенно неуместным элементом. Особенно много места занимают напольные камины, так как они требуют много места.

Пошаговая инструкция по созданию электрокамина свидетельствует о том, что перед тем, как приступить к изготовлению портала, нужно обзавестись фокусом.На некоторых элементах декора есть дополнительный элемент крепления, декор и другие аксессуары, с помощью которых можно правильно и красиво украсить конструкцию.

Для монтажа каминного портала можно использовать гипсокартон, ДСП, МДФ, а также такие материалы, как кирпич, пластик, стекло и металл.

Кроме того, камины бывают разные по внешнему виду — деревянные, каменные, пластиковые, стеклянные, стальные и гипсовые. Также есть разделение по типу портала.Классика, в которой есть портал и очаг, дополнительных аксессуаров нет. Этот камин имеет максимально естественный цвет, а также прослеживается строгость и четкость линий.

Камин в стиле кантри выполнен из камня и выглядит легко, воздушно, стильно. Камин в стиле хай-тек создается из оригинальных материалов, например металла и стекла. Современные камины имеют разнообразные порталы по цвету и фактуре, множество дополнительных полочек и вставок.

Как сделать каминный портал своими руками

Перед тем, как сделать электрокамин, нужно сделать чертежи, а также узнать, как он устроен от начала до конца.Стоит отметить, что для отделки конструкции можно использовать разные покрытия.

Отделка портала искусственным камнем придает ему вид старинного очага

А именно:

• Краска на водной основе;
• Штукатурка фактурная;
• Натуральный камень;
• Искусственный камень;
• плитки;
• Обои под кирпич;
• Пленка самоклеющаяся;
• Керамическая плитка;
• Молдинг;
• Полиуретановая лепнина;
• Деревянные панели;
• Стекло;
• Металл.

После установки портала проведены коммуникации, а именно установлена ​​вентиляция, подключено электричество, установлена ​​печь. Для разводки лучше всего подойдет трехжильный кабель сечением 3х4 и двойной изоляцией. Прокладка кабеля осуществляется с помощью специального гофрированного шланга.

Пошаговая инструкция по изготовлению электрокамина своими руками

Хотя возможна установка как минимум углового камина, возможен любой другой вид камина поэтапно, и в подготовительном периоде необходимо подготовить будущее расположение конструкции, выбрать камин, купить камин, минимальная глубина из которых должно быть 7 см, покупка электрокомпонентов.

Сделать портал для камина несложно, главное правильно рассчитать размеры и соблюдать этап сборки

Необходимо подготовить инструменты, например:

• Уровень;
• Молоток;
• Отвертка;
• Отвертка;
• Ножницы.

Сама инструкция не слишком сложна, но требует аккуратности и максимально правильного соблюдения каждого последующего шага. Изготовлено основание для установки каминного портала.Лучше всего сделать портал из панели МДФ, покрытой ламинатом.

Размер постамента должен превышать параметры портала на 20 см.

Далее начинается изготовление каркаса. Поверхность стены, которую затронет электрический огонь, закрывают специальными огнеупорными материалами, например, асбестовой тканью. Сделана разметка будущего каркаса. Металлический профиль крепится к стене с помощью шурупов и стоечных секций для усиления прочности.

Затем вырезается из листа ГКЛ толщиной 1,2 см холста, который будет вырезан вокруг рамы. Стоит использовать саморезы размером 3,5х25 мм. Углы можно укрепить перфорированным уголком. Портал следует заштукатурить на всех стыках. Как только шпатлевка высохнет, можно ставить очаг. Далее в листах ГКЛ проделываются отверстия для вентиляции.

Электрокамин своими руками (видео)

Строительство, обслуживание и ремонт электрокамина требует грамотного подхода и неукоснительного соблюдения технологии, так как только в этом случае можно добиться экономичности, получить изделие, которое будет работать максимально корректно и прослужит больше, чем один год, полностью оправдав ожидания.

Примеры порталов для электрокаминов своими руками (фото)

Функциональная печь-камин своими руками |

Печи-камины не перестают быть популярными на протяжении многих десятилетий Каждому хозяину загородного дома хочется наполнить обстановку теплом и уютом. Что может быть уютнее, чем сидеть на мягком диване у камина, в котором так приятно потрескивает огонь?

Преимущества каминной печи из кирпича

Если взять классический вид духового шкафа, то он отлично обогревает помещение, но эстетической функции не выполняет, а вот если взять комбинированный вариант печи-камина, все как нельзя лучше!

Большая кирпичная печь хорошо сохраняет тепло в доме в холодную погоду

По сути печь-камин — это перегородка в стене между кухней и залом, поэтому дизайн камина зависит от планировки помещения:

1. Угловая — Такие печи устанавливают вдоль кухонной стены, а камин ориентируют в зале под углом 45 °.
2. Фронтальная — Топки располагаются на передней или противоположной стене конструкции.
3. Канал . Устанавливается в стене капитальной стены. Обычно устанавливается, если высота этажей в помещении разная, если нет возможности устроить фундамент.

Есть ряд преимуществ. Функциональность — печь и камин работают отдельно, есть возможность регулировать работу камина и приготовление пищи на поверхности для приготовления пищи.Эффективность — быстрый и полный обогрев помещения.

Конструкция каминной печи из кирпича для дачи

Отопительный камин располагается у стены, в углу или в центре комнаты, которая обязательно должна быть не менее 12 м. ² , Также должно быть окно для циркуляции воздуха. Чаще всего камины делают из кирпича, потому что они лучше справляются с обогревом помещения и достаточно красиво выглядят.

Печь-камин из кирпича — идеальное сочетание, с помощью которого в доме создается комфортный микроклимат

Существуют камины разных стилей, форм и типов, например:

• Классический;
• Minimalist;
• Рустик;
• Модерн;
• Венецианский;
• английский язык;
• Высокие технологии.

Начать нужно с расположения камина, лучшим местом будет несущий фасад или внутренняя стена, либо угол, пересекающий 2 несущие стены. Возводить конструкцию перед окнами, возле лестничного марша или на продуваемом сквозняке нежелательно.

Необходимо правильно рассчитать размер камина, это зависит от объема помещения.

В конструкции камина есть дымоход и топка, которые не должны быть слишком глубокими, чтобы не было недостатка тепла в помещении.На стыке топки и дымохода необходимо установить газовый порог, который будет препятствовать попаданию воздушного потока, попадающего в камин, и не допускать вылета искр из топки. Также благодаря ему в помещении не будет дыма и копоти. Для предотвращения задымления порог нужно ставить строго вертикально, его ширина может быть немного больше дымохода. Чтобы избежать скопления дыма, над камином устанавливают колпачки.

Материалы для камина на даче на дровах своими руками

Для устройства фундамента под камин сооружается котлован глубиной 60 см, дно которого засыпается щебнем.После этого его засыпают песком и заливают цементным раствором. В первую очередь между основанием и фундаментом дома нужно уложить 2 слоя рубероида. Кладка и порядок должны быть выполнены из кирпича с огнеупорной поверхностью.

Камин на дровах из кирпича — идеальное сочетание функциональности, эстетики и комфорта

Что потребуется, чтобы построить камин своими руками:

• Кирпич огнеупорный и полнотелый;
• Полосы стальные;
• Глиняный раствор;
• Стальные двери;
• Гардероб;
• Варочная панель.

Каминная полка имеет разную форму и изготавливается из самых разных материалов. В связи с тем, что это основной элемент внешнего оформления камина, его необходимо защитить, добавив дополнительные слои кирпича и камня от чрезмерного нагрева.

Необходимо соблюдать горизонтальность кладки, пропорциональность размеров и геометрию углов.

Правильная кладка важна для долговечности и долговечности камина! Камин можно отделать мрамором, гранитом, керамикой, но можно сохранить в оригинале, достаточно отштукатурить и хорошо покрасить.

Как сделать камин своими руками

Фундамент кладут фольгой, чтобы тепло уходило в комнату, а не в землю. Существует определенная последовательность возведения камина. Первый и второй ряды выкладываются для выравнивания поверхности, так как после заливки фундамента неровности остаются. Чтобы работать было долго, на втором ряду уровень должен быть идеальным. Организовано 2 окна для мытья и 1 зольник с разных сторон камина.Стальная дверь монтируется на каждое окно. Стальная полоса размещается дополнительно над дверкой для золы.

Перед тем, как выложить камин своими руками, нужно сделать под него фундамент

Нюансы при выполнении работ:

• Чтобы продукты горения не выпадали, на лицевой стороне камина нужно сделать каминный отсек с бортиком. Открыл камин сбоку от камина и двери перекрыли кирпичом.
• Штанга находится над пепельницей. Стальная полоса закрывает длинный узкий отсек.
• Боковые каналы разделены кирпичом пополам. Сзади установлена ​​верхняя дверь. Его необходимо облицевать кирпичом и прикрыть стальной полосой.
• Камин также покрыт стальной полосой. С ближайшим колодцем канал стыкуется с топкой. Лицевая сторона камина закрывается, образуя дымоход.
• Над печью находится варочная панель. Стальные полосы закрывают все оставшееся пространство между колодцем и переходом.Над плитой канал сужается, и образуется варочный цех.
• Между варочной камерой и вторым колодцем установлена ​​вытяжка, объединенная в одну коробку, в которую вмонтирована чистая металлическая дверца. Расколите скважину, расположенную над пластиной, пополам. Летняя ставня закрывает ту, что выходит на улицу. Размер колодца над очагом увеличен до 1 кирпича.
• Очистное окно удалено из второго расширенного до максимальных размеров канала. Заслонка устанавливается над колодцем с камином.Установлена ​​дверца для чистки. Металлическая печь расположена в полости. Вертикальный дымовой колодец остается на дальней стороне.
• Выход газов в центральную трубу производится с одной стороны после перехода в трубу из полости, так как шкаф ветряка уже закончился.
• Стальные полосы закрывают колодец и полость. Полосы сверху прикрываются кирпичом, в последний неиспользуемый колодец монтируется зимний болт.

Далее с помощью горизонтальных ходов все колодцы подключаются к камину.Установлена ​​дверца для чистки. Площадка накрыта, установлена ​​обычная заслонка. Конструкция сужается, постепенно переходя в трубу.

Печи-камины своими руками (видео)

В заключение стоит напомнить о достоинствах камина. Простота чистки — если перед каждой топкой поставить зольники с дверцами. Долговечность — при грамотной установке прослужит долгие годы. Если соблюдать все правила, камин прослужит долго!

Как построить камин (видео-руководство пользователя и ответы на вопросы)

Итак, приступим, и из этой статьи вы узнаете все, что вы когда-либо хотели знать о строительстве камина для своего внутреннего пространства!

Что вам понадобится

Чтобы построить камин, вам понадобятся не только материалы, но и убедитесь, что в вашем доме можно использовать камин. Вам понадобится:

• Топка
• Дымоход или вентиляционная система
• Кирпич или кладка снаружи

Вам нужно будет посмотреть, сможет ли ваш дом справиться с установленным в нем камином, а также выбрать, какой тип камина вы хотите установить.Есть три вида каминов. Первый тип — газовый, второй — традиционный дровяной камин, а третий — камин с нулевым просветом.

Без зазора — самый простой в установке, не требует значительных строительных работ с вашей стороны, а топка всегда будет прохладной. Это означает, что вы можете поставить камин где угодно, и для целей этого руководства мы будем предполагать, что вы используете камин с нулевым зазором.

Пошаговая инструкция

1. Измерьте комнату

Вы не строите этот камин, а устанавливаете его, и, во-первых, вам потребуется подходящее обрамление. Так что измерьте свою комнату и сложите два измерения вместе, как только это будет сделано, измените ответ с футов на дюймы, чтобы получить отверстие в камине.

Например, если вы измерили свою комнату, и ее длина составляет 12 футов, а ширина — 15, то это всего 27 футов. Таким образом, у вашего камина должно быть отверстие не менее 27 дюймов.

2. Подготовка к вентиляции

В большинстве каминов с нулевым зазором используется трубка из легкого металла, которая проходит через потолок для выпуска воздуха. В этом случае вам нужно будет подготовить крышу и обеспечить доступ трубок наружу.

3. Подготовьте камин к установке.

После того, как вы купите желаемый камин, вам нужно будет разместить его там, где вы хотите. Затем, если вы используете трубку для вентиляции, вам нужно будет прикрепить трубку к камину и подтолкнуть ее к отверстию в потолке.

Раздел часто задаваемых вопросов

Какой камин лучше?

Есть долгие споры о том, что лучше: каменная кладка, камин с нулевым зазором или газовый камин. У каждого камина есть свой набор достоинств и недостатков, но, в конце концов, все зависит от вас. Если вам нужен наименее дорогой и самый простой в установке вариант, то камин с нулевым просветом для вас. Каменный камин может быть лучшим вариантом, если вы переезжаете в дом, который все еще находится в стадии строительства, а газовый камин отлично подходит, если вы хотите большей эффективности и меньшего загрязнения окружающей среды.Осмотритесь и исследуйте, прежде чем покупать его.

Нужен ли мне подрядчик / специалист?

В отличие от некоторых других работ, сделанных своими руками, неправильное включение камина может иметь серьезные последствия для вашего дома и вашего здоровья. Если вы не знаете, как построить камин или установить его в помещении, лучше всего обратиться к профессионалу.

Как безопасно пользоваться камином?

Во-первых, убедитесь, что перед камином установлена ​​ширма, чтобы искры не поджигали предметы.Также убедитесь, что вы всегда используете инструменты для работы с огнем и луками, а не руками. Наконец, камин следует использовать не более пяти часов за раз.

Дорогие ли газовые камины в эксплуатации?

Газовый камин не так уж и дорог в эксплуатации, и, по сути, он самый эффективный из всех каминов. Топливо поступает из газопровода, который идет в ваш дом, и вам не придется тратить деньги на покупку дров или древесного угля.

Где мне поставить камин?

Если у вас есть выбор, то стоит поставить камин там, где много людей.Лучше всего подойдут гостиные и семейные комнаты, хотя с газовыми каминами их можно без проблем разместить где угодно. Тем не менее, постарайтесь получить максимальную пользу, которую он принесет вашей семье.

Заключение

Научиться строить камин, не говоря уже о том, чтобы его установить, довольно сложно, но я надеюсь, что этот урок, по крайней мере, заставил вас работать, и вы задумались о том, какой тип камина вы, возможно, захотите установить в своем доме. Всегда обязательно изучайте, прежде чем выбирать, какой камин вы хотите установить.

Кроме того, не забудьте либо нанять профессионала, который сделает это за вас, либо взгляните через плечо эксперта. Неправильно поставить камин — это не то, что вам нужно, поэтому помощь в этом проекте является обязательной, если вы не знаете, что делаете.

планов наружного камина своими руками | Штаб-квартира вашего домашнего камина

Вопросы клиентов

На днях я работал над индивидуальным дизайном камина и планом строительства своими руками для заказчика.Мы только что говорили о конструкции ее камина. Она задавала мне вопросы, один из которых был «Следует ли мне использовать дымоход»? Я объяснил свой опыт работы с дымоходом и метод строительства наших конструкций, отвечая на все ее последующие вопросы. Она очень хотела учиться, и я был очень счастлив. Когда мы закончили разговор, снова зазвонил телефон, и я ответил.

На другом конце телефона был человек, который хотел построить уличный камин своими руками на своем заднем дворе.Вы не поверите, что у него был точно такой же вопрос относительно использования дымохода? Я немного поговорил с ним и ответил на все его вопросы. Когда я повесил трубку, я действительно начал вспоминать. Было много телефонных звонков и электронных писем, которые касались конкретной темы дымохода в наших уличных каминах.

Вот и мы!

Я подумал, что эта же тема будет хорошей для моего следующего поста в блоге, потому что интерес явно отсутствует. А теперь позвольте мне начать с того, что если у вас есть десять каменщиков в комнате, и вы дадите им такую ​​же картинку и размеры камина, а затем скажите: «Иди, постройте его», он будет построен десятью разными способами.Нет двух одинаковых структур. Теперь я должен продолжить это и сказать, что все десять каминов вполне могут быть функциональными каминами, и то, что все они построены по-разному, не означает, что какой-либо из них ошибается. Они просто разные. Мы всего лишь одни из этих масонов, и у нас просто другой метод строительства и для некоторых другой ход мыслей. Использование дымохода не является неправильным, но мы знаем, что в нем нет необходимости, если конструкция построена так, как мы.

Это не означает, что вы абсолютно не можете использовать дымоход в наших конструкциях, мы просто знаем, что они не всегда необходимы. Многие каменщики строят из этих глиняных труб. Некоторые из них квадратные, некоторые прямоугольные, а некоторые круглые. Некоторые из них имеют длину 12 дюймов, некоторые — три фута, а также есть несколько диаметров. Во-первых, мне нужно вернуться немного назад и объяснить, для чего используется дымоход. Это буквально труба, которая протягивает дымоход, и многие люди думают, что они необходимы.

Мы проектируем без дымохода

Вы можете подумать: «Как мне не использовать дымоход, чтобы направлять дым?».Наши проекты построены с внутренними размерами дымохода, сформированными блочно. По сути, наши дымоходы представляют собой квадраты и прямоугольники. В наших дымоходных отверстиях нет круглых краев или круглых входов, поэтому квадратные и прямоугольные блоки определяют способ их формирования.

Backyard Flare используется большая дымовая труба, поэтому внутренняя часть дымохода не перегревается. Наши конструкции каминов из шлакоблоков прошли тепловые испытания, и летом в Аризоне жарче, чем в зимние месяцы, когда горит огонь.Я могу буквально стоять на своем камине после того, как огонь горит 15-20 минут, и просунуть руку в отверстие дымохода. Я могу держать голую руку по внутренней стороне дымохода сверху, и она теплая, но не настолько, чтобы это было невыносимо. Это причина, по которой мы можем сказать, что внутри наших дымоходов не так жарко, как в солнечный день в Аризоне.

Многие люди скажут, что вам нужно построить дымоход из глиняного дымохода для обогрева, чтобы тепло не попадало на шлакоблок. Я говорю, что если отверстие в дымоходе достаточно велико, не ограничивая дым и тепло, вам не нужен дымоход. Вы можете открыть дымоход довольно большого размера и даже не повлиять на проект конструкции, так что в основном вам решать, на какой метод строительства вы хотите подписаться.

Чем мы отличаемся?

используется один и тот же базовый метод строительства над топкой от проекта к проекту.Эти дымоходы тоже выглядят по-разному снаружи. У нас никогда не было проблемы с сквозняками, поэтому мы знаем, что у нас есть проверенный и надежный метод строительства, который не требует дымохода, что снижает стоимость окончательной конструкции.

надеюсь его post помог вам и что он ответил на несколько вопросов. Дайте нам знать, если у вас возникнут дополнительные вопросы и мы сделаем все возможное, чтобы получить ответ. Спасибо за чтение, и если вы хотите построить уличный камин своими руками можно на сайте www.backyardflare.com для лучших и наиболее полных строительных планов DIY на рынке. Как я всегда говорю, счастливая стройка.

Теплообмен

Сколько тепла требуется для зажигания лесного топлива? Растительный материал, такой как лесное топливо, воспламеняется при относительно низкой температуре. температуры при условии низкого содержания влаги в топливе и подвергается воздействию воздуха, так что доступно достаточное количество кислорода. Фактическая потребность в тепле для воспламенения топлива из мертвого леса варьируется от примерно от 500 до 750 F.Многие общие источники воспламенения обеспечат достаточно тепла, включая горящую спичку и даже тлеющая сигарета при контакте с сухим мелкодисперсным топливом.

ТЕМПЕРАТУРА ЗАЖИГАНИЯ СУХОГО ЛЕСНОГО ТОПЛИВА = 500-750 F.

Мы знаем о многих методах, с помощью которых для начала работы с лесным топливом можно использовать тепло. процесс горения; но как процесс продолжается? Огонь распространяется за счет передачи тепловой энергии тремя способами: Радиация, конвекция и Проведение.

Радиация

Радиация означает излучение энергии в виде лучей или волн. Тепло движется в пространстве в виде энергетических волн. Это то тепло, которое чувствуешь, сидя перед камином или вокруг костра. Он путешествует в прямые со скоростью света. Этот это причина того, что при столкновении с огнем согревается только фасад. Зад не греется, пока человек не обернется. Земля нагревается солнцем за счет излучения. Солнечные ожоги — это факт жизни, когда люди подвергаются очень сильному воздействию солнца. длинный. В большинстве случаев подогрев топлива перед возгоранием происходит за счет излучение тепла от огня.В качестве фронт огня приближается, количество получаемого лучистого тепла увеличивается.

Конвекция

Конвекция — это передача тепла при физическом движении горячих масс. воздуха. Как воздух нагретая, она расширяется (как и все предметы). По мере расширения он становится светлее окружающего воздуха и поднимается вверх. (Вот почему воздух под потолком отапливаемого помещения теплее, чем что у пола.) Кулер воздух врывается с боков. это греется по очереди и тоже поднимается.Скоро над огнем образуется конвекционная колонна, которую можно увидеть по дыму, возносится в нем. Этот приток более холодного воздуха сбоку помогает подавать дополнительный кислород для процесс горения для продолжения.

Проводимость

Проводимость — это передача тепла внутри самого материала. Большинство металлов являются хорошими проводниками тепла. Дерево — очень плохой проводник, поэтому очень медленно передает тепло. Это можно проиллюстрировать тем, что деревянная ручка при жарке сковорода остается достаточно холодной, чтобы ее можно было держать голыми руками. Проведение не является важным фактором распространения лесных пожаров.

Демонстрация

Зажгите свечу снова, которую мы использовали в предыдущей демонстрации. (Обратите внимание, что вы можете держать спичку, пока другой конец горит, потому что дерево не хороший дирижер тепла.) Теперь протяните руку к свече и подвиньте ее ближе, пока тепло можно почувствовать. Тепло от свечи доходит до вашей руки. радиация. Поднесите руку ближе к свече.Что происходит с рукой? Это становится теплее, потому что лучистое тепло не должно распространяться так далеко. Теперь держи положите руку на свечу и переместите ее как можно ближе. Можете ли вы держать это как закрыть как можно сбоку? Вы не можете из-за конвекционного нагрева от свечи в дополнение к лучистому теплу.

1. Три способа передачи тепла: — выберите ответ -a. проводимость, излучение, конвекция b. проводимость, конвекция, сверткаc. проводимость, ощупывание, излучение. кондукция, конвекция, остаточная 7. Температура воспламенения сухого лесного топлива находится в пределах — выберите ответ -a. 400 и 1000b. 500 и 750 F500 и 750 C1000 и 1750

Ремонт камина своими руками с венецианской штукатуркой — с видео

Этот пост спонсируется Modern Masters.

Я так рада поделиться с вами этим обновлением. Это первый крупный проект DIY, который мы реализовали с момента рождения ребенка, и мне не терпелось заняться этим уже несколько месяцев. Вполне возможно, что это мой любимый макияж в нашем доме, и это абсолютно — мой любимый макияж камина всех времен, хотя он был более трудоемким.

Этот был особенно интересным для меня по трем причинам. Первый , этот проект позволил мне сотрудничать с одним из моих любимых брендов, Modern Masters. В частности, мне удалось попробовать свои силы на Modern Masters Venetian Plaster (подробнее об этом через секунду!).

Во-вторых, , ремонт камина своими руками позволил мне вычеркнуть из моего списка важный элемент защиты от детей — убрать очаг. Это как магнит для Лили: она хочет залезть на него, поиграть с ним, попытаться соскользнуть по нему и неизбежно врезаться в него своей маленькой головкой.Я не говорю, что всем нужно убирать очаг, но у меня была возможность сделать это, и я ею воспользовался. У меня есть предстоящий пост о том, как мы это сделали!

Третий , наш камин — буквально первое, что вы видите, открывая входную дверь. Мы очень много работали, чтобы создать в нашем доме определенную атмосферу калифорнийского кэжуала, и хотя остальная часть гостиной определенно соответствует этому, наш устаревший камин — нет. Мало того, что кирпич был неприглядного, болезненного цвета, но и камин был МАССИВНЫМ.Его длина составляет буквально 12 футов, без книжных полок или чего-либо, что могло бы разбить кирпич. Это казалось очень уродливой тратой пространства, TBH. Типа… зацени. Фу.

Modern Masters Венецианская штукатурка Обзор

Мы давно говорили о переделке камина. Однако мы не могли понять, что хотим делать. Раньше я рисовал кирпичи, и мне очень хотелось сделать что-то другое и более интересное. Когда у меня появилась возможность поработать с Modern Masters и выбрать продукт из их линейки для демонстрации, я сразу понял, что хочу оштукатурить камин.

Полное раскрытие: я не специалист по гипсу. Это был мой первый опыт работы с гипсом. Итак, было бы лучше, если бы вы наняли профессионала? Я надеюсь, что это так! Но я действительно в восторге от того, как это получилось. По ходу дела я узнал несколько советов и уловок, поэтому я здесь, чтобы поделиться ими с вами! 🙂

Что такое венецианская штукатурка?

Венецианская штукатурка — это густая шпатлевка из молотого известняка и воды. Венецианская штукатурка Modern Masters также имеет низкое содержание ЛОС, что означает, что ее можно безопасно использовать дома с детьми и домашними животными.У него нет заметного запаха (который я чувствую), так что это тоже довольно безопасный проект для беременных.

Как тонировать венецианскую штукатурку

Еще одно важное преимущество Венецианской штукатурки Modern Masters заключается в том, что ее можно подкрашивать. Есть база для светлых оттенков, а затем база для более темных цветов. Теоретически вы можете окрасить цвет в любой желаемый оттенок, НО я бы очень рекомендовал , вы найдете магазин красок, который продает венецианскую штукатурку, и подкрасьте ее там.

Штукатурка определенно отличается от краски, и для ее колеровки необходимо соблюдать особые инструкции. Вот что вам нужно знать:

• Перед колеровкой необходимо встряхнуть штукатурку в магазине в течение двух минут.
• Создайте вихрь в основании, чтобы добавить оттенок в
• После колеровки взбалтывать две минуты
• Откройте банку и с помощью палочки для перемешивания втяните неразбавленный оттенок обратно в гипс
• Взболтать еще пять минут

Если вы выберете цвет от светлого до среднего, вы будете использовать тонировочную основу для венецианской штукатурки VP100 и скорректировать формулу, используя только половину требуемого оттенка.

Если вы выберете глубокий цвет , вам понадобится база для тонирования венецианской штукатурки VP200 Venetian Plaster Ultra Deep Tint Base, и попросите магазин отрегулировать полный оттенок, удалив белый цвет в оттенке.

Подумал о тёмном угле. Я тоже думал о белом. В конце концов, я решил выбрать светло-серый цвет — очень рад, что сделал это. У меня был наш тонированный в Repose Grey от Sherwin Williams, который является теплым (но не слишком теплым) светло-серым. Это прекрасно!

Как наносить венецианскую штукатурку

Наложить гипс было ЛЕГКО.Однако было не так просто подготовить камин к установке. В нашем случае камин имел глубокие бороздки между каждым кирпичом. Чтобы штукатурка ложилась гладко, а не трескалась, поверхность должна быть максимально гладкой. Вот как мы покрывали штукатурку от начала до конца. Некоторые из этих шагов легче увидеть лично, поэтому я создал видео, которое вы также можете посмотреть!

1. Мы заполнили наши отверстия и недостатки строительным раствором, чтобы получить гладкую поверхность. Раствор должен быть сухим — как густая бетонная смесь, когда вы его делаете. Если он будет слишком влажным, он будет стекать по стенам. Убедитесь, что вы приобрели высокотемпературный раствор , иначе он буквально потрескается и расплавится при сильном нагревании (то есть, когда вы используете камин! Раствор должен полностью высохнуть, прежде чем вы сможете использовать штукатурку, поэтому дайте ему примерно 5 дней. Другой вариант — накрыть камин бетонной доской — будь у нас камин меньшего размера, мы бы пошли по этому пути!
2. Пыль с поверхности. После того, как вы нанесете раствор, на поверхности камина, вероятно, останется пленка или пыль. Я использовал магазинный пылесос, а затем липкую ткань, чтобы удалить все это.
3. Gather поставляет Венецианскую штукатурку Modern Masters. Для этого вам понадобится шпатель. Modern Masters продает специальные японские шпатели, которые созданы специально для нанесения штукатурки, но я купил пару из местного строительного магазина. Вам также понадобится мастерок меньшего размера, чтобы вычерпывать штукатурку из ведра на большой шпатель.
4. Нанесите штукатурку движением вверх. Помогает работать небольшими участками — подтолкнуть шпатель вверх и нанести штукатурку на поверхность.
5. Потяните шпатель вниз. Затем вам нужно будет разбавить штукатурку. Лучше всего наносить его тонкими слоями, поэтому убедитесь, что вы соскребли излишки краем шпателя, затем начните снова и шаг четыре, пока поверхность не будет покрыта тонким слоем.
6. Дать штукатурке высохнуть.
   Вот так все выглядело после одного слоя… не очень! Не волнуйся, будет лучше… продолжай!
7. Нанесите следующий слой. В нашем случае мы сделали четыре тонких слоя, потому что после первых двух вы все еще могли видеть контур кирпича.
   Это после нашего второго слоя — вы все еще могли видеть множество мелких дефектов. Мы покрыли его еще два раза, чтобы получить гладкую поверхность.
8. Дать штукатурке высохнуть.
9. Снова соберите камин. В нашем случае мы удалили очаг, поэтому добавили плитки. Мы также решили немного позаимствовать узор плитки на камине, просто чтобы топка не выглядела такой крошечной на гигантской стене.Мы также добавили плавающую мантию.
10. Восхищаюсь!

Также отмечу, что штукатурку можно отполировать. Вы можете увидеть эту технику в этом видео, начиная примерно с 2:20. Мы решили не делать этого, потому что нам очень нравится текстура, которая у него сейчас. Кроме того, Modern Masters не рекомендует использовать эту технику для более светлых тонов или пастели.

Поскольку у нас маленький ребенок, я покрасил стеклянный экран в черный цвет и переустановил его.Здесь все закончено.

Вот и все! Наш камин своими руками с венецианской штукатуркой Modern Masters — разве это не великолепно? Проверьте это безумие до и после !!! Я не могу это пережить.
