Как сделать двухскатную крышу своими руками видео – Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Содержание

Двухскатная крыша своими руками — пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

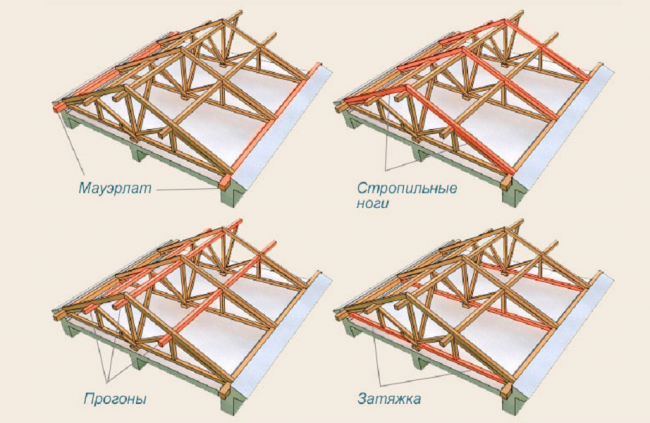

Стропильная система двухскатной крыши

Схема расположение элементов стропильной системы крыши

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.3 Конек крыши

    Конек крыши

    4

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
  5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.
  6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.
Стойки

Стойки

Стропильная система двухскатной крыши

Стропильная система двухскатной крыши

Кобылки стропильных ног

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м. Наслонная стропильная система

    Наслонная стропильная система

  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм. Висячие стропила

    Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

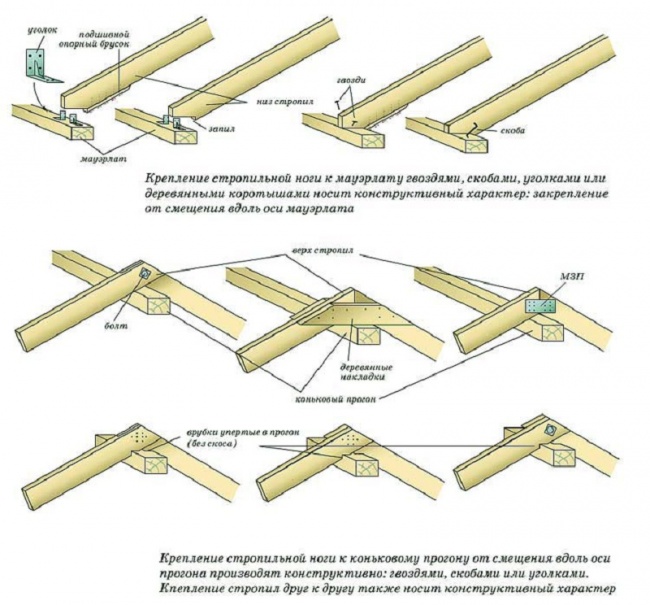

крепление стропильных ног к мауэрлату

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков. Сплошна обрешетка

    Сплошна обрешетка

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил. Решетчатая обрешетка

    Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

Как сделать двухскатную крышу дома своими руками видео урок

Некоторые из соображений экономии, а некоторые из чистого любопытства, то тем ни менее многие хотели бы узнать, как сделать крышу дома своими руками, видео урок, представленный в данном материале, поможет вам разобраться со всеми нюансами данного процесса и позволит вам осуществить ваши планы.

Но, прежде чем вы перейдете к просмотру видео, вспомним, какими бывают крыши:

Односкатная крыша. Кровлю такого типа редко используют в жилых домах, За исключением местности, для которой характерны сильные порывы ветра. Чаще всего такими крышами покрывают гаражи, хозяйственные постройки и навесы. В крышах такого плана отсутствует чердачное помещение и стропильная система. Однако, это самый экономичный тип кровли.

Двухскатная крыша. Является системой из двух прямоугольников, грани которых соединены сверху. Построить двухскатную крышу самостоятельно — не так уже и сложно. В такой крыше обязательно присутствует чердак, который в некоторых случаях обустраивают как мансарду.

Четырехскатная крыша. Данная конструкция состоит из четырех треугольников (которые могут быть и не одинаковыми), с соединенными вершинами.

Вальмовая крыша. В составе такой конструкции лежать трапеции и треугольники. В таких крышах подразумевается мансарда, которая служит как дополнительное жилое помещение, при условии качественного утепления. Они обустраиваются тяжелее, чем двухскатные кровли, хотя, построить их самостоятельно – реально, было бы желание.

Щипцовая крыша. Крыши такого типа, не редко объединяют с многоскатными в один подвид. Построить кролю такого типа — значительно более тяжелая задача, чем постройка предыдущих вариантов. Это обусловлено тем, что при строительстве потребуется пользоваться конструктивными дополнениями и сложными соединениями, как при обустройстве системы стропил, так и во время настилки кровельного пирога.

Двухскатная крыша своими руками — пошаговая видео инструкция

Не напрасно мы так довольно часто используем выражение «крыша над головой», так как никак не умаляя значение прочных стен, тяжело представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от ветра и осадков. Лишь по окончании возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. как следует выполненный монтаж кровли определяет комфорт будущего жилища.

Двускатная крыша своими руками — популярная конструкция в частном постройке, которую применяют при постройке домов из таких материалов: бруса, бревна, кирпича, блока, кроме того бетона. Вы легко определите двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор для того чтобы типа кровли разъясняется доступностью применяемых материалов и относительной простате монтажа, выполнить который под силу кроме того начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того несложная она либо мансардная, имеет несколько структурных элементов, отображенных на схематичном рисунке:

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где видятся стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из особо прочного бруса в здоровом состоянии, предпочтительно применение материала квадратного сечения 100х100 мм либо 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Умелые кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. В случае если пролеты превышают 6 метров в длину, появляется необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать кроме того большие нагрузки.
  5. Стропильная нога. Без нее нереально строительство своими руками, поскольку это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм либо 100х150 мм. Стропильные ноги, видясь места размещения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Назначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от применяемого материала. Кровельные мастера рекомендуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще ход.
  6. Кобылки. Доски удлиняющие стропильные ноги для создания свеса двухскатной крыши, который по строительным нормам обязан размешаться род углом, на расстоянии не меньше, чем 0,5 метров от стенки.

Виды стропильных систем

Имеется пара способов, как сделать двухскатную крышу для частного дома. Их различия возможно растолковать применением различных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как направляться из заглавия, эта конструкция по

Видео: двухскатная крыша своими руками

Если вы собираетесь сделать крышу для небольшого дома, то двускатная конструкция — оптимальный вариант. Она позволяет обустроить под крышей не только неотапливаемый чердак, но и полноценную мансарду. Учитывать при строительстве, конечно, придется многие технологические особенности.

Подробный видеообзор установки стропильной системы крыши под металлочерепицу можно увидеть ниже. Мауэрлат, пазы, перемычки, крепеж, вентзазор, длина стропил, ветровая планка, подшив крыши, софиты и многое другое в этом видео:

Ниже представлен видео обзор монтажа металлочерепицы на двускатной крыше. Вы научитесь: рассчитывать шаг обрешетки под металлочерепицу, делать водосточную систему, капельник, узнаете, какой инструмент нужен для резки металлочерепицы и профнастила, как делать ветровую планку и многое другое.

3D моделирование двускатной крыши ниже:

Если вы хотите построить двускатную крышу с неотапливаемым чердаком, посмотрите следующий ролик:

Подробная инструкция по строительству двускатной крыши пригодится при самостоятельном проведении строительства:

Описание конструкции двускатной крыши тоже не помешает:

Читайте и смотрите другие материалы:

пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

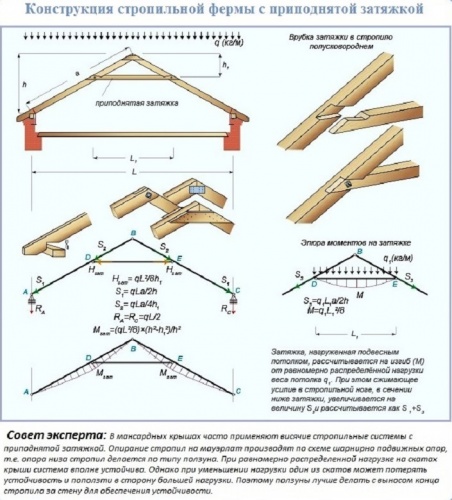

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

    Как правильно выставить стропильную систему

  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

    Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

  3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

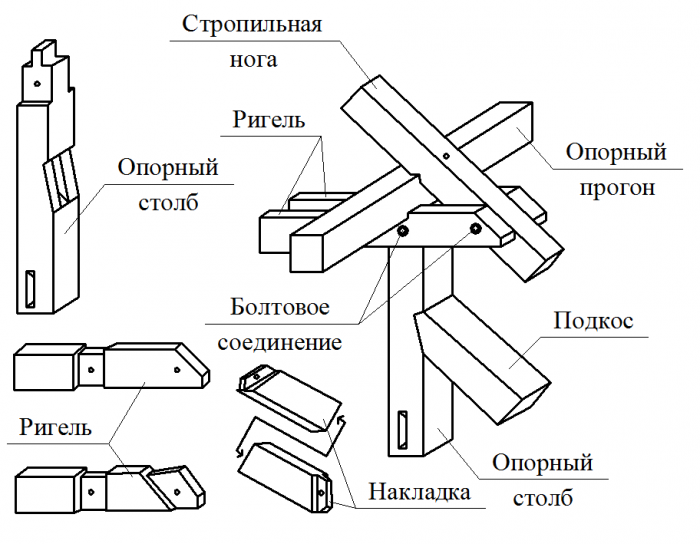

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Как сделать двухскатную крышу своими руками, чертежи, видео

как сделать двухскатную крышу своими руками?

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

Устройство двухскатной крыши


Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:
  • мауэрлат;
  • стропильная система;
  • коньки и подкосы для дополнительного крепления стропил;
  • обрешетка;
  • утепление, гидро- и пароизоляция;
  • кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

мауэрлат

мауэрлат

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

Монтаж стропил двухскатной крыши

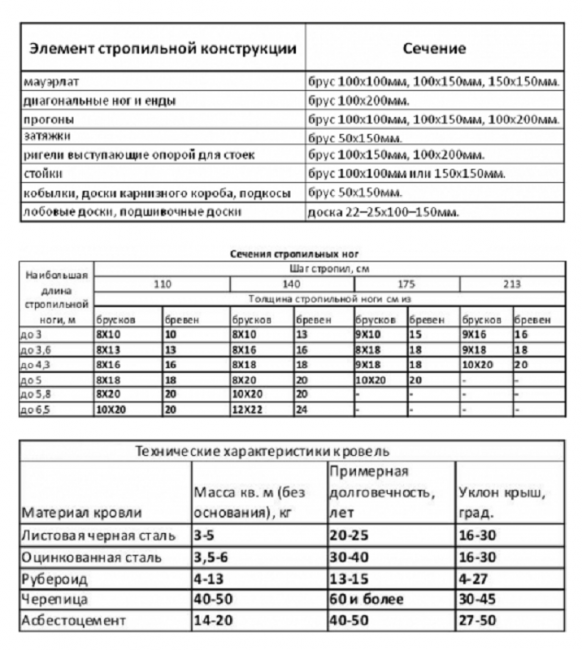

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

  1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
  2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
  3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
  4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками. крепление стропильной ноги

    крепление стропильной ноги

  5. Стропильная система двухскатной крыши начинается с установки двух крайних фронтонных ферм. Крепите к ним временные подкосы, чтобы установить ровно по горизонтали и вертикали.
  6. Между крайними вершинами стропил протягивается шнур. Так обозначается уровень остальных стропил.
  7. На ранее просчитанном расстоянии, но не меньше 0.6 м друг от друга, устанавливаются все стропила фермы.
  8. Установка стропил двухскатной крыши завершается укреплением громоздких конструкций подпорами, подкосами или ригелями.
  9. На специальные опоры ставится коньковый брус (прогон). Он используется для закрепления промежуточных, диагональных и коротких стропил.Коньковый прогон

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

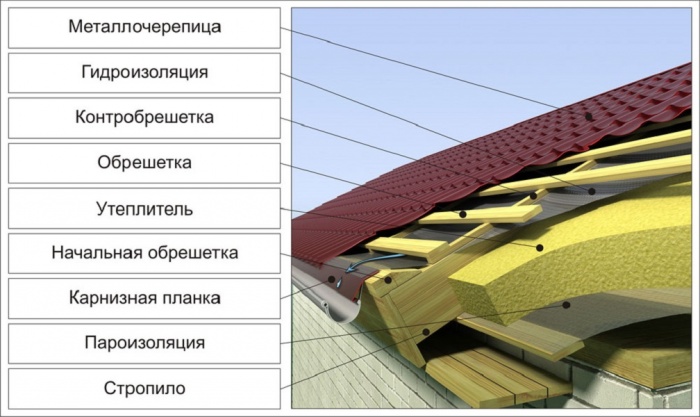

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Чертеж двухскатной крыши

Как построить крышу двухскатную

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

  • Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
  • Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
  • Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40о, пребывание там человека будет весьма затруднительно.
  • Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

  • мауэрлат;
  • стропильная система;
  • кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

  • затяжку;
  • конек;
  • вертикальные стойки;
  • подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

  • вся конструкция крыши условно делится на простые геометрические фигуры;
  • используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
  • для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
  • наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

  • С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
  • С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
  • Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.
  • Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

  • Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
  • Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.
  • Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
  • Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.
  • Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
  • Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
  • Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

  • Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
  • Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
  • На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

Отправить ответ

avatar
  Подписаться
Уведомление о
