Виды, чертежи +Фото узла конструкции

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

• Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

• Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.

• Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Как подшить фронтонный свес

Способы подшивки свесов

Существует два способа подшивки свесов:

1. короб из дерева
2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

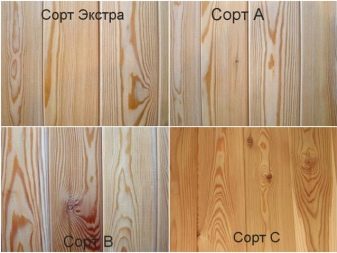

• Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

• Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.

• ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.

• Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

Не стоит превышать длину листа в 5-6 метров, возможно провисание.

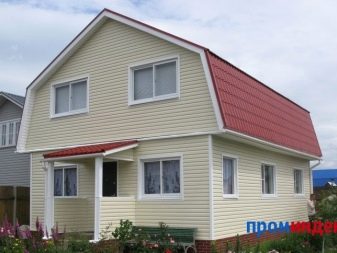

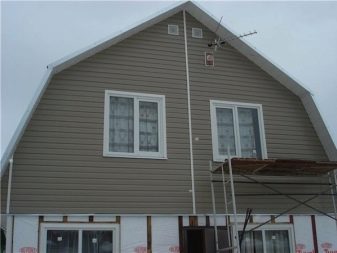

• Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.

Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.

F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.

 Как вы понимаете качественно смонтированный свес, защитит не только фасад здания, но и увеличит срок службы кровли.

Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.

Как сделать фронтон двухскатной крыши

Как сделать фронтон двухскатной крыши – правила расчета и сооружения конструкции

Любая кровельная конструкция, помимо выполнения своих функциональных обязанностей, должна еще и придавать зданию законченный вид. Чтобы реализовать желаемые архитектурные замыслы, нужно с большим вниманием подходить к обустройству каждого элемента конструкции – от стропильной системы до кровельного покрытия. Одним из таких элементов является фронтон двухскатной крыши, о котором и пойдет речь в данной статье.

Назначение

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.

Фронтон необходим для решения целого ряда задач, среди которых:

1. Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
2. Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
3. Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
4. Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

1. Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.

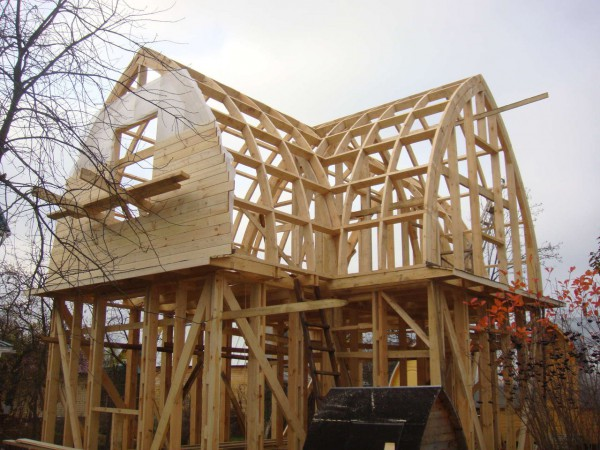

2. Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
3. Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
4. Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
5. Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
6. Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
7. Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
8. Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.

Как рассчитать и сделать фронтоны

Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: «Как выполнить расчет фронтона – как можно рассчитать площадь»).

В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.

Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:

• Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
• Минимальная высота фронтона мансарды должна составлять 1,5 метра;
• Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.

Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:

1. Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
2. Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.

Монтаж фронтона двухскатной крыши

Перед тем, как сделать фронтон двухскатной крыши, нужно изучить технологию монтажа, которая напрямую зависит от выбранного материала. Как правило, фронтоны изготавливаются из дерева или кирпича, поэтому, выбрав подходящий материал, нужно изучить соответствующий алгоритм.

Крыша с кирпичным фронтоном обустраивается довольно просто. Чаще всего кирпичи выкладываются в полкирпича с использованием густого цементного раствора. Для подгонки кирпичей может использоваться пила или болгарка. Для одного квадратного метра фронтона требуется около 40 кирпичей с учетом подрезок. Учитывая то, что нагрузку на фундамент желательно снижать, предпочтение стоит отдать пустотелому кирпичу. Читайте также: «Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши».

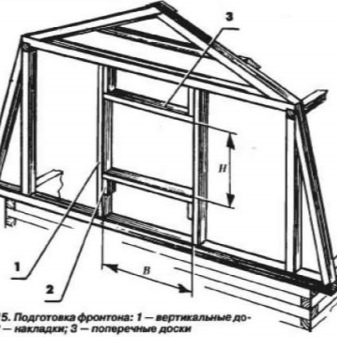

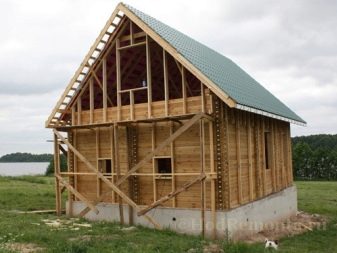

Монтаж деревянных фронтонов тоже не отличается сложностью. Первым делом создается каркас, который впоследствии обшивается 30-мм досками. Впрочем, вместо досок можно использовать влагостойкую фанеру – она несколько проще в обработке, но отличается меньшим запасом прочности. Чтобы улучшить декоративные свойства деревянного фронтона, его стоит закрыть сайдингом или вагонкой.

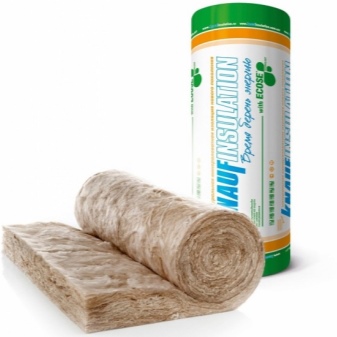

Утепление фронтона

Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.

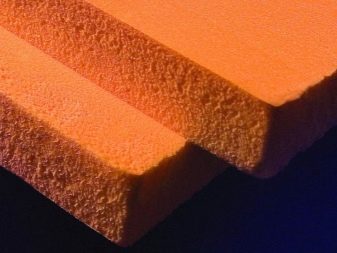

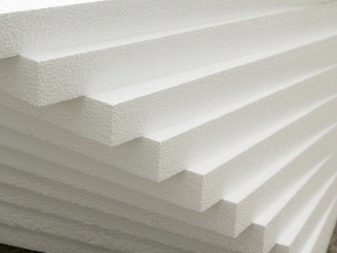

Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками. С внешней стороны можно сделать фронтон из профнастила, который прекрасно смотрится.

При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.

Заключение

Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.

Варианты устройства фронтонов двухскатных крыш

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Функции фронтона

Фронтоном называют верхнюю часть стены, которая по сторонам ограничивается скатами, а снизу – карнизом. Двухскатная кровля в большинстве случаев выполняется в форме треугольника или пятиугольника. Также можно встретить и другое описание фронтона: подскатная часть стены, которая имеет сплошную кладку с несущей конструкцией. Что касается деревянного или каркасного дома, то этот элемент чаще называют щипцовой стеной, хотя оба термина означают одно и то же и относятся ко всем участкам чердачного перекрытия, созданного из кирпичной кладки, древесины или блочного материала.

На фронтон возложено несколько миссий одновременно, и он с ними отлично справляется:

• защищает мансардное помещение от осадков и негативных атмосферных явлений. Он не позволяет влаге воздействовать на деревянные элементы конструкции, ведь при повышенной влажности они быстро приходят в негодность, да и о комфорте в доме можно забыть;
• поддерживает оптимальный температурный режим. Для двухскатной кровли каркасного сооружения характерно обустройство мансарды, которую обязательно нужно утеплять. Даже если вы не планируете ее использовать под жилое помещение, зашить фронтон необходимо, иначе отопительная система будет вынуждена работать с нагрузкой, что отразится в счетах за использованное топливо;
• добавляет кровле необходимой жесткости. Он обеспечивает стропила дополнительной опорой, частично беря нагрузку на себя, что делает крышу надежной и устойчивой. Без такой детали не обойтись в ветреных регионах;
• придает эффектный внешний вид постройке. Благодаря декоративным элементам фронтона удается полностью преобразить облик даже самого ветхого каркасного дома, при этом не потратив огромную сумму.

Архитектурные формы

Большинству из нас более привычны треугольные или пятиугольные фронтоны, однако это далеко не все формы, присущи подкровельной части стены. Архитекторы также создают конструкции следующего вида:

• килевидные. Созданные по подобию киля корабля. Не смотря на всю красоту и изящество, они практически не используются в современном строительстве, а относятся к старинному зодчеству и кое-где еще сохранились до наших времен;
• полукруглые. Эти фронтоны также практически не встречаются в современном строительстве, так как их монтаж очень сложен;
• трапециевидные. Как становится понятно из названия, по форме напоминают трапецию, устанавливаются при строительстве полувальмовых кровель;
• треугольные. Наиболее распространенные фронтоны. В случае с симметричной кровлей они будут равносторонними;
• прерванные. Карниз таких участков стены прерывается оконным проемом;
• лучковые. По форме напоминают полуовал натянутого лука. Если крутизну изгиба увеличить, то они становятся полукруглыми;
• ступенчатые. По бокам у таких фронтонов выполнены ступени, а монтаж кровли здесь происходит без устройства фронтальных свесов.

Как сделать фронтон

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

• Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
• Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
• Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Завершающие операции

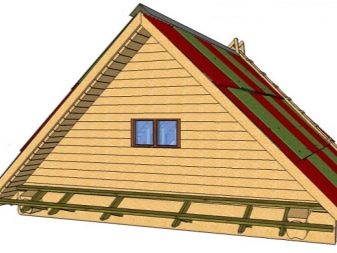

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12 о . Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.

Возведение фронтона двускатной крыши и его отделка

Фронтон является окончанием двухскатной крыши и продолжением верхней части фасада дома. Он находится между двух скатов на карнизе или боках. Традиционная форма фронтона — треугольник. Но существует множество других видов конструкций, например, трапециевидные или овальные. На фото можно увидеть разнообразие форм, и как с помощью них преображаются постройки.

Выполнение расчета и существующие способы возведения

Перед началом возведения своими руками фронтона надо сделать правильный расчет. Он поможет выдержать пропорции и геометрическую форму крыши, а также подсчитать требуемое количество строительных материалов. Конечно, если двухскатная крыша уже смонтирована, то форма фронтона определена крайними стропилами, а высота будет ограничена коньком.
При отсутствии стропильной системы расчет начинают с самого начала:

• Чтобы правильно разметить геометрию крыши, вначале определяются с продолжительностью фронтона. Устройство нежилых чердаков может иметь высоту 0,7–1 м.
• При возведении своими руками теплой мансарды, высоту фронтонной стены надо сделать 1,4–1,5 м. Внутри такого помещения можно установить мебель первой необходимости, например, стулья, кровать, стол с телевизором и т. д.
• Оптимальные размеры фронтонных стен достигаются установкой конька на высоте 2–2,5 м. Такое устройство позволяет все пространство под крышей сделать жилым. Строительство высоких конструкций требует учета пропорции дома, а также прочности самих фронтонных стен.

Способ возведения фронтона зависит от порядка производимых работ:

• На готовой коробке здания без крыши можно сделать первым фронтон. Преимущество такого способа состоит в том, что скаты не мешают строительству. Возводить своими руками начинают с установки стойки по центру щипцовой стены. Ее длина определяет высоту конька. От верхушки стойки в обе стороны натягивают шнур к углам коробки здания, обозначая границы конструкции.
• Для строительства фронтона своими руками после возведения крыши потребуется стену выкладывать изнутри чердака. Здесь придется столкнуться с неудобством монтажа непосредственно у скатов. Однако большой плюс заключается в уже сформированной форме крыши. Геометрию невозможно уже деформировать, остается только зашить просвет.

При строительстве двухскатной крыши, каждый выбирает для себя более удобный способ возведения.

Очередность работ при возведении двухскатной крыши с фронтонами

Когда стены, то есть коробка здания, полностью готовы, приступают к монтажу деревянных элементов перекрытия и стропильной системы.
Порядок производимых своими руками работ следующий:

• Первыми укладывают балки перекрытия. Для нежилого чердака подойдет обрезная доска. Если решено сделать жилую мансарду, лучше отдать предпочтение брусу. Балки укладывают на закрепленный по периметру стен мауэрлат. Шаг между ними определяют расчетами, хотя обычно выдерживают расстояние 600 мм.
• Кроме шага, надо выдержать выступ балок от стен примерно 400 мм. Такое устройство конструкции обеспечит защиту фасада дома от осадков.
• Вдоль всей коробки сверху балок укладывают обрезную доску. Для мансарды они будут основанием под стойки. Все соединения деревянных элементов делают гвоздями или саморезами с металлическими монтажными пластинами.
• К доскам зубчатыми пластинами фиксируют стойки. Их шаг зависит от расчетов и может быть от 40 до 100 см. Сверху стоек делают обвязку доской. Для удобства часть конструкции лучше собрать на земле, а потом закрепить ее на свое место.

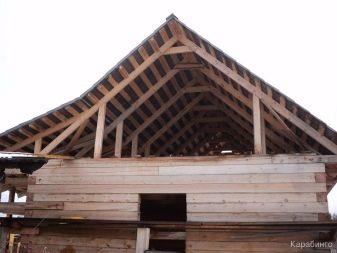

Перекрытие готово, дальнейшие работы предусматривают монтаж стропил:

• Верхняя часть стропильной системы образует конек и определяет высоту фронтона. Поэтому для верхней обвязки надо подготовить обрезную доску. Перед креплением их надо ставить на ребро.
• Чтобы стропильные ноги плотно соединялись с балками, их нижнюю часть отрезают под углом. Изготовить своими руками такое устройство можно из доски шириной 100 мм. Ее ребром прикладывают к балке, отмечая линию распила. Ножовкой отпиливают по разметке лишнюю часть, получив, таким образом, скошенную заготовку — подпятник. Подобные подпятники надо сделать на каждую стропильную ногу.
• Установку стропил выполняют в лапу. То есть, на балках выпиливают пазы, в которые должны плотно войти ноги стропил. Возле угла из куска доски прибивают накладную, служащую укреплением конструкции.
• Сверху стропил крепят ригеля. Они образуют потолок мансарды. Прочность соединениям придают установленные зубчатые пластины.

После установки своими руками всех элементов, уровнем проверяют вертикальность стропил, уделяя особое внимание крайним конструкциям, образующим фронтон. Только потом все узлы капитально скрепляют.

Финал строительных работ

Завершающий этап возведения крыши предусматривает монтаж подкосов. Их делают из деревянных досок для усиления всей конструкции. Подкосами соединяют стропильные ноги со стойками, причем угол установки определяют индивидуально на месте.
Последней прибивают обрешетку. Ее устройство зависит от кровельного материала, используемого для покрытия крыши.

Обшивка фронтонного проема

Возведение фронтонных стен выполняют разными материалами, главное, чтобы они оказывали как можно меньшее давление на несущие стены. Обычно используют пустотелый кирпич, пеноблок, доски или любой листовой материал. Чтобы обшивка гармонично сочеталась с домом, как показано на фото, ее лучше сделать из того материала, что применяли для облицовки фасада.

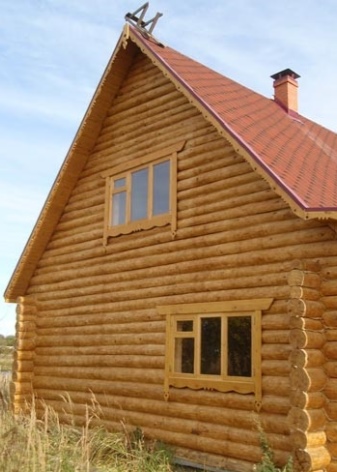

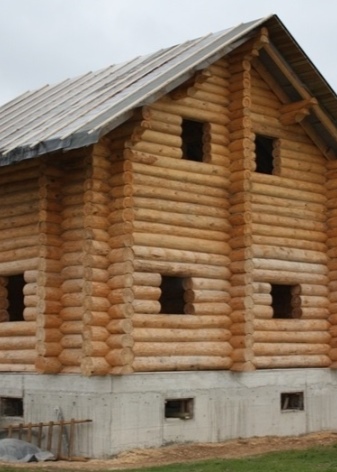

Зашивка фронтона деревянного дома

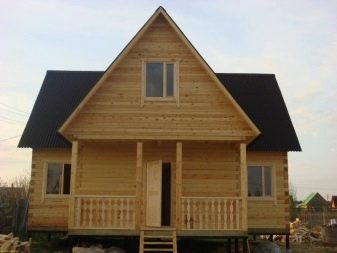

Фронтонный проем деревянного дома зашивают сайдингом, профнастилом, деревянными досками или любым другим подобным материалом.
Рассчитывают расход материала по таким формулам:

• для треугольной формы расчет производят умножением высоты на половину ширины основания;
• сложную форму разделяют на правильные геометрические фигуры, например, квадрат или треугольник, и рассчитывают их площадь.

Доски прибивают гвоздями к торцевой стене. Если обшивка делается сайдингом или другим подобным материалом, для них изготовляют обрешетку с учетом укладки утеплителя.

Зашивка кирпичом

В домах с кирпичными стенами фронтонный проем закладывают аналогичным материалом, только кладку делают не двухрядную, а одним рядом. На примыкании каждого ряда к скату крыши углы кирпича стесывают, чтобы уменьшить зазор. Если стену возводят до установки стропил, то под нее делают контур из шнура, который постепенно закладывают кирпичом.

Облицовка и утепление фронтона

Рассчитывая облицовочный материал для фасада дома, надо сделать определенный запас. Но перед его монтажом фасадный проем надо утеплить. Если мансарда будет обустроена под жилое помещение, теплоизоляцию надо отделить гидро — и пароизоляцией. Все эти работы выполняют одновременно с укладкой подкровельного пирога. Кирпичную стену можно утеплить снаружи пенопластом под штукатурку, чтобы не забирать внутреннее полезное пространство.
По окончании всех работ остается обустроить свес, сделав его подшивку своими руками со стороны фронтона.
Как обшить фронтон, можно посмотреть в следующем видео.

что такое фронтонный свес, отделка и подшивка, чем зашить вынос кровли, как сделать монтаж самостоятельно

Чтобы правильно построить двускатную крышу в частном доме, надо грамотно подойти к монтажу и отделке фронтона. Эта деталь, наряду со стропильной системой, скатами и покрытием кровли, является наиболее важной при строительстве жилья. Поэтому стоит подробнее рассмотреть фронтон крыши, что это такое, зачем нужен и как его сделать самостоятельно.

Описание

Фронтон представляет собой торцевую сторону двускатной крыши, ограниченную скатами по бокам и стеной дома снизу. Эта деталь одновременно и закрывает чердачную часть дома, защищая ее от холода, влаги и других неблагоприятных воздействий, и формирует архитектурный облик всего здания вместе с крышей и стенами. Если скаты имеют одинаковую длину и угол наклона к горизонту, то фронтоны по форме представляют равнобедренный треугольник, такой тип встречается наиболее часто. Но могут быть и варианты с разными боками и уклонами, если конек смещен относительно одной из сторон кровли.

Такие конструкции часто встречаются на пристройках к дому, сараях, банях, беседках, основной жилой дом может тоже иметь крышу с разными скатами.

Со стороны улицы фронтоны подвергают чистовой отделке, на черновые настилы и перегородки крепят декоративные облицовочные материалы. Правильно подобрать их – это важная задача, ведь вместе со стенами они будут формировать «лицо» загородного дома. Снизу, в месте примыкания фронтона к стене укладывается козырек. По боковым его сторонам находятся фронтонные свесы. Это такое продолжение скатов кровли, которое переходит в карнизы. Фронтонные свесы часто являются продолжением стропильной системы, они выступают на некоторое расстояние над стеной и дополнительно защищают ее от дождя и снега.

Любой вид фронтона в загородном доме выполнят несколько полезных функций:

• он защищает весь дом от влаги и порывов ветра;
• делает каркас кровли более жестким и устойчивым;
• фронтон, снабженный утеплителем, позволяет оборудовать под крышей комфортное жилое помещение;
• выполняет декоративные функции.

Часто чердачное помещение в загородном доме обустраивается как жилая комната, мастерская, кладовка или мансарда. В этом случае в перегородки фронтона устраиваются окна или даже небольшой балкон. Такая постройка более сложная, но в результате можно воплотить в жизнь замечательные архитектурные проекты. Чтобы определиться с выбором фронтона для крыши в своем доме, надо, прежде всего, изучить их виды и возможные материалы для строительства.

Виды

По порядку возведения фронтоны для частного дома с двускатной крышей могут устанавливаться до сборки стропильной системы и после нее. В первом случае сама поверхность фронтона является продолжением стены. Это, например, варианты зданий из кирпича или газосиликатных блоков, которые встречаются довольно часто. Фронтоны в них являются своеобразным продолжением боковой стены, только после их возведения монтируется стропильная система и настилается кровля с внешним покрытием. Еще один подобный пример – это рубленые фронтоны, которые являются продолжением стены в бревенчатом срубе.

Второй вариант конструкции, когда на готовые стены здания (кирпичные, бетонные, деревянные) устанавливается стропильная система из деревянных брусьев, лишь потом происходит устройство и внешняя отделка фронтонов и настил кровли. Такие проекты очень распространены, особенно для климата средней полосы, если крыша двускатная. При их установке необходимо делать нижний козырек.

Проектов фронтонов, возводимых после монтажа стропил, очень много, есть возможность выбрать любой понравившийся дизайн.

В мировой архитектуре представлено большое количество форм фронтонов: треугольные, трапециевидные, полукруглые, раскрепованные, разорванные, ступенчатые и другие. Стоит рассмотреть только те, которые применяются при строительстве загородных домов, и которые можно возвести и обшить самостоятельно.

Равнобедренный треугольник как форма фронтона для простейшей двускатной крыши, наиболее распространен в умеренном климате средней полосы. Фронтонная плоскость строго вертикальна и перпендикулярна земле. Самые распространенные углы наклона к горизонтали – 15, 30 и 45 градусов. Такое построение формы не случайно – крутизна скатов позволяет не накапливать снег и осадки на поверхности, кровля не провисает под тяжестью снежного покрова. В более южных широтах распространены маленькие углы наклона – от 15 градусов, к северу этот показатель увеличивается.

Треугольник с разными углами наклона скатов реже применяется при возведении фронтонов, но строительство таких перекрытий ненамного сложнее. Но симметричная фигура смотрится более гармонично для загородного дома. Чаще всего при стандартном проекте сборного каркасного дома приходится делать 2 примерно идентичных фронтона, отличаться они могут только по форме и количеству окон. Если крыша дома имеет более сложную структуру, например Т-образная, то придется возводить 3 фронтона.

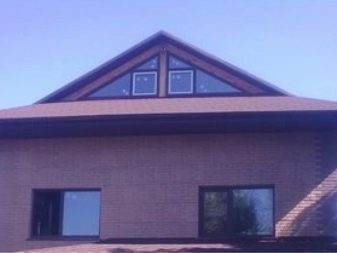

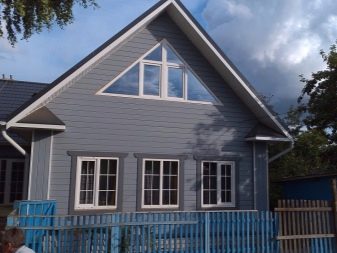

Пятиугольные симметричные фронтоны также широко распространены, особенно при строительстве современных жилых загородных домов. По форме они напоминают трапецию, на которую положен сверху равнобедренный треугольник. Занимая большую площадь, они требуют большего количества изолирующих и отделочных материалов, чем треугольные, монтаж стропил и перегородок несколько усложняется. Но зато при таком подходе к строительству кровли можно получить полноценную и просторную чердачную комнату, в ней есть возможность сделать просторный холл или несколько жилых помещений.

Для полувальмовых крыш скандинавского или голландского типа фронтоны получаются в форме равнобедренной трапеции. Такая кровля имеет очень оригинальный внешний вид, кроме того, благодаря обтекаемой конструкции со скошенными углами защищает от мощных порывов ветра. Сам фронтон сделать не представляет особой сложности, работы при этом сходны с треугольной формой.

Он может быть с карнизом и козырьком или без них.

Прерванный фронтон имеет более сложную конструкцию, чем треугольные, прямоугольные или трапециевидные. Он имеет широкий наклонный карниз, который прерывается сверху горизонтальной перегородкой или окном. Монтаж такого фронтона может вызвать трудности, но вид получается оригинальным.

Лучковый или полукруглый фронтон из-за своей неровной изогнутой формы редко применяется при строительстве частных жилых домов. Создать дугообразные элементы перегородок, не говоря уже о неровных скатах кровли, довольно сложно. Но и такие проекты существуют, например, для возведения крыши приусадебных беседок, хозяйственных построек.

Материалы

После того, как возведены несущие стены здания и построена стропильная система, можно взяться за монтаж фронтона. Для его изготовления применяют несколько распространенных и надежных материалов.

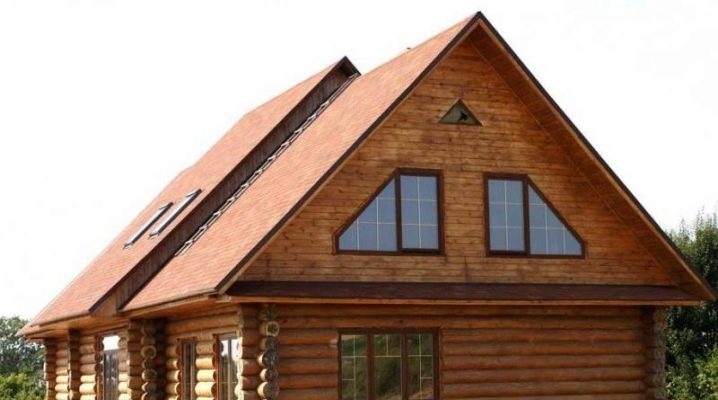

Вагонка – пожалуй, самый популярный вид деревянного фронтонного покрытия. Она представляет длинные струганные доски с пазами и гребнями на торцах, служащими для их соединения между собой. Доски крепятся к каркасу стропильной системы с помощью обычных гвоздей. Подобные работы может осуществить не только профессиональный плотник, но и любой опытный хозяин – в этом один из главных плюсов этого доступного материала. При необходимости отрезать нужные фрагменты вагонки можно обычной ножовкой по дереву.

Вагонка изготовляется из различных хвойных и лиственных пород древесины, самая популярная – сосна, которая обладает высокой прочностью, гибкостью, простотой обработки и приятным внешним видом. Есть несколько сортов этого материала: первый, второй, третий и экстра. От разновидности зависит наличие или количество трещин, сучков, червоточин, вероятность гниения и другие параметры. Для долговечного и красиво смотрящегося фронтона лучше всего подбирать качественные сорта вагонки. Чтобы она не подвергалась действию влаги и гниению, ее необходимо обработать антисептиком, покрыть лаком.

Достоинство вагонки при возведении фронтона состоит в том, что не требуется никакого декоративного отделочного материала, она сама по себе имеет приятный внешний вид с выразительными древесными фактурами. Материал прочный и долговечный при должной обработке, экологически чистый, длительное время сохраняет внешний вид.

Вагонка обладает хорошей теплоизоляцией, но при строительстве мансарды фронтоны все равно нуждаются в дополнительных утепляющих материалах.

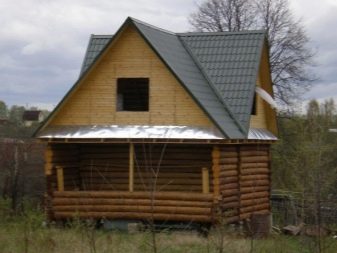

Перегородки для фронтонов можно сделать из обычной древесины. Для этого пригодны различные породы: ясень, бук, ель, сосна, дуб, кедр и многие другие. Необходимо взять струганные доски толщиной не менее 1 см с ровными краями. В результате можно получить добротные стены с приятным экстерьером, не нуждающиеся во внешней отделке. Недостаток в том, что какие бы ровные доски не были, щели между ними все равно остаются, через них будет продувать ветер, холод и влага поступать внутрь дома. Поэтому в любом случае подобные фронтоны будут нуждаться в утеплении.

Дерево при всех своих достоинствах не способно обеспечить требуемый уровень тепла и сухости в доме, особенно зимой. Даже если чердак не используется, не изолированный фронтон будет пропускать холод через потолочное покрытие на первый этаж. Поэтому стоит заранее приобрести качественные материалы для теплоизоляции, защиты от пара и влаги.

Минеральная вата в качестве защиты от холода очень удачный материал. Она легко режется на фрагменты, заталкивается в любой угол, не подвержена гниению. Ее стоимость ниже, чем у других теплоизоляторов. Но при укладке минвата может вызывать раздражение кожи, в этом признают ее главный недостаток.

Пенопласт – тоже сравнительно дешевый материал, который легко зашивается в полость между фронтонными перегородками. Резать его можно обычным малярным ножом. Изоляция из пенопласта может прослужить длительный срок, при этом в чердачном помещении будет сохраняться тепло.

Одним из самых эффективных теплоизоляционных материалов на сегодняшний день признают пенополистирол. Он стоит дороже других видов, зато легко обрабатывается и устанавливается, защищает от проникновения холода и влаги, не подвержен механическим повреждениям. Кроме этого, для теплоизоляции фронтонов можно применить и другие эффективные материалы: пенофол, пеноплекс, монтажную пену для заделывания щелей и другие.

Для монтажа карнизов и козырька можно использовать древесные материалы: доски, ДСП, штакетник или металлы, например, профильный лист или металлочерепицу.

Окна во фронтонах делаются традиционно – деревянные рамы с минеральным стеклом или современные стеклопакеты из ПВХ, которые можно заказать любых размеров.

Габариты

Фронтоны частного дома в зависимости от стропильной системы и назначения чердачного помещения могут быть разной ширины и высоты. Если чердак вообще не планируется использовать, то для надежной защиты от снега и осадков достаточно сделать высоту в 0,8 м. Для использования пространства под кровлей в качестве кладовки или другого нежилого помещения следует увеличить расстояние от основания до конька до 1-1,2 м. Тогда при оборудовании чердачного люка туда облегчается доступ, есть возможность складировать внутри необходимые вещи, но находиться длительное время там будет не комфортно.

При планировании строительства под кровлей полноценной жилой комнаты или мансарды высота фронтона будет достигать 1,5 – 2 м. В таком варианте требуется обязательная изоляция перегородки, монтаж окон и вентиляции.

Для того чтобы знать, сколько материала потребуется на возведение одного фронтона треугольной формы, следует рассчитать его площадь. Сделать это элементарно: высота умножается на ширину основания и делится на 2. Так заранее можно вычислить затраты на монтаж перегородок на крыше и размеры заготовок бруса или вагонки.

Вынос кровли делается для дополнительной защиты фронтона и чердачного помещения от осадков и ветра. Оптимальным считается выпуск или фронтальный свес 40-60 см. Обычно он является продолжением стропильной системы и кровельного покрытия, поэтому при их монтаже надо учитывать эти размеры с двух сторон.

Как изготовить?

Самостоятельно сделать крепкий и красивый фронтон намного легче, чем стропильный каркас и кровлю. При готовых собранных стропилах в первую очередь следует определиться с выбором основного, изолирующего и декоративного отделочного материала. Сразу же стоит подготовить и необходимое количество крепежных элементов, инструменты для работы. Потом нужно посчитать площадь двух фронтонов, и исходя из нее запастись сырьем.

Монтаж перегородок фронтона следует осуществлять только на устойчивых лесах, закрепленных на ровной горизонтальной площадке. Так как установка происходит на высоте, то их наличие для безопасности и эффективного закрепления элементов просто необходимо. Леса надо снабдить помостами во всю ширину, чтобы было комфортно перемещаться, держать доски и в удобном положении крепить их к каркасу.

Лучше всего выбрать прочные и легкие алюминиевые конструкции с деревянными щитами.

Заготовки необходимой длины вырезаются на земле. Крепление элементов фронтона происходит снизу вверх – от основания к коньку крыши. Если высота большая и до верхних элементов сложно дотянуться, то следует собрать еще один ярус лесов для удобства и безопасности работы, которая здесь стоит на первом месте по важности.

После монтажа перегородки фронтона необходимо закрепить козырек, поставить окна и произвести декоративную отделку.

Как и чем правильно обшить?

Если отделка фронтона полированной и окрашенной вагонкой не требует подшивки никаких дополнительных декоративных материалов, то черновые доски или брусья нуждаются в чистовом покрытии. Оно должно по гамме и текстурам гармонично сочетаться с остальным фасадом дома. Широко распространено несколько отделочных материалов для фронтона крыши.

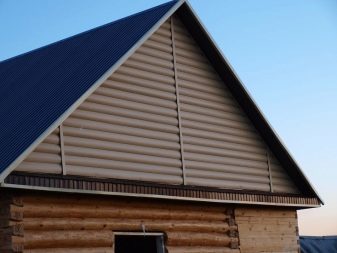

Закрыть черновую поверхность перегородки кровли можно сайдингом. Этот замечательный облицовочный материал в последнее время обрел огромную популярность при строительстве загородных коттеджей. Изготовляется сайдинг из металла с полимерным или оцинкованным покрытием, асбестоцемента или поливинилхлорида. Цвет может быть самым разнообразным, фактура тоже различная: глянцевая, матовая, с рифлением и узорами. Так что выбрать покрытие в соответствии с общим дизайном фасада не составит особого труда.

Сайдинг может эксплуатироваться до 50 лет, при этом сохраняя свой первозданный вид и насыщенный оттенок. Он имеет относительно низкую цену, устойчив к влаге, перепадам температур и механическим повреждениям. Все современные виды надежно защищены от окисления, воздействия бактерий и других активных химических веществ. Кроме того, этот материал легкий, что упрощает работу с ним, особенно его подъем на высокий ярус лесов.

Перед тем, как крепить сайдинг из полимеров или металла на фронтон, может понадобиться сделать деревянную обрешетку, которая создаст ровную вертикальную плоскость. Для ее установки можно взять бруски 40х40 мм и скреплять их на гвозди или шурупы. Элементы сайдинга в зависимости от назначения бывают нескольких видов: стартовые профили, завершающие планки, уголки, софиты, фаски, J, F и H профиля.

Установка сайдинга начинается со стартового профиля у нижнего основания фронтона. Между собой элементы соединяются с помощью находящихся на них пазов и замков-защелок. Крепление к деревянной обрешетке происходит через отверстия на обычные шурупы. Соседние горизонтальные полосы можно соединить Н-профилем. Наверху размещается завершающая планка. При необходимости детали сайдинга легко режутся: металлические – ножницами по металлу, полимерные – монтажным ножом.

Сайдинг для фасадных работ может быть не только глянцевым с различными монотонными расцветками. Есть изделия, повторяющие структуру натурального дерева или бревен, такие подойдут для облицовки фронтона дома из брусьев или бревенчатого сруба. Для каменных построек есть варианты под кирпич, бут, искусственный камень.

Зашить неприглядные черновые доски фронтона можно все той же вагонкой. Для этого берутся декоративные сорта с защитным покрытием. Если поверхность ровная, то элементы просто смыкаются в пазах и прибиваются гвоздями. Если вертикального уровня нет, то необходимо сделать обрешетку и только затем приступать к облицовке вагонкой.

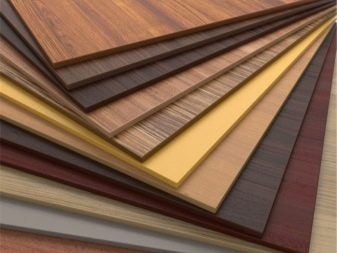

Можно относительно дешево и быстро отделать фронтоны на крыше фанерой или ДСП с ламинированным покрытием. Эти материалы не такие надежные и стойкие к агрессивным воздействиям погоды, как сайдинг из полимеров или металла. Но как бюджетный или временный вариант отделки они вполне подойдут. Тонкая фанера без проблем режется и крепится к стропилам обычными гвоздями, ее легко поднимать наверх и фиксировать. Можно вырезать оконные проемы, вентиляционные отверстия. Различные варианты расцветки покрытия дают возможность сделать любой дизайн.

Советы от профи

Для монтажа фронтонных перегородок и обрешеток следует брать хорошо высушенные, струганные и ровные брусья или доски. Мастера рекомендуют в первую очередь сосну как самый качественный и простой в обработке материал.

Для декоративной облицовки лучше всего использовать горизонтальный сайдинг. Он проще устанавливается и очень эффектно смотрится на любом фасаде.

Направление ветра играет важную роль при строительстве загородного дома. Как бы хорошо не был изолирован фронтон крыши, оптимально, чтобы он был расположен вдоль направления преобладающих порывов, а не перпендикулярно ему. В этом случае и мансарда, и первый этаж лучше защищены от непогоды.

Козырек у основания фронтона играет важную роль, он будет защищать от осадков стену первого этажа. Его стоит сделать из металла, профлиста, оцинкованной жести и монтировать до декоративной отделки.

Какой бы простой не была форма фронтона, перед монтажом стоит создать его чертеж с размерами, оконными проемами и другими деталями.

О том, как можно выложить идеально ровный фронтон, смотрите в следующем видео.
