Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но! Самое главное – это обогрев дома, ведь камни даже по окончании горения еще долго удерживают тепло и сохраняют уют.

Настоящая русская печь в общем понимании это достаточно крупный объект, традиционно занимающий четверть кухни. Мы же предлагаем сделать такую же, но в несколько раз меньше. Прочитав нашу статью, вы узнаете, что такое мини русская печь своими руками и сколько у нее преимуществ перед большой «сестрой».

Мини русская печь действительно миниатюрная, ее стандартные размеры составляют 100х130 см, и потому она будет уместной даже в небольшом однокомнатном доме.

Чаще всего она используется для готовки пищи, поскольку занимает мало места, растапливается быстро, позволяет разместить сразу 2-3 предмета на конфорках, в ней же можно одновременно выпекать хлебобулочные изделия.

Устройство русской печи и принцип работы – видео

Построить такой универсальный отопительный агрегат несложно и очень быстро – всего за 2 дня у вас получится миниатюрная печь русская своими руками. Главное разобраться в порядовке и выбрать качественные материалы.

Особенности русской мини печи

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать  русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет,  достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

• красный кирпич – 750 шт.;
• шамотная глина;
• песок;
• войлок или асбестовое волокно для изоляции;
• рубероид на нижний слой также для тепло- и гидроизоляции;
• крепежные элементы;
• металлический уголок, лист и стальная проволока;
• колосниковая решетка – 2 шт.;
• дверцы для топочной камеры и поддувала – 2 шт.;
• заслонка – 1 шт.;
• задвижка – 1 шт.

… и инструменты:

• строительный уровень;
• шпатели;
• мастерок;
• дрель с насадкой миксер для смешивания раствора;
• ведра;
• сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядовка

• 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
• 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
• 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
• 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
• 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
• 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
• 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
• 12 ряд – канал закрывается варочной плитой из чугуна.
• 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
• 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
• 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
• 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
• 20-21 ряды – выкладываются по рисунку.
• 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
• 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
• 27 ряд – по рисунку
• 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
• 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

Итак:

1. Покупайте только качественный кирпич и глину

Часто в попытке   сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала.

2. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
3. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

4. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

Построить русскую печь своими руками

Как построить русскую печь своими руками — делаем кладку сами

В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.

В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.

Проект и схема устройства классической русской печи

Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.

Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:

• подпечье – в этом месте хранят и подсушивают дрова;
• варочная камера – она служит для приготовления еды;
• шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
• холодная печурка – место для хранения посуды;
• душник – ведущее в дымоход отверстие;
• вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
• лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно «).

Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.

В среднем размер русской печи бывает следующий:

• ширина – 142 сантиметра;
• высота – 213 сантиметров;
• расстояние между напольным покрытием и лежанкой – около 180 сантиметров.

Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».

Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы «).

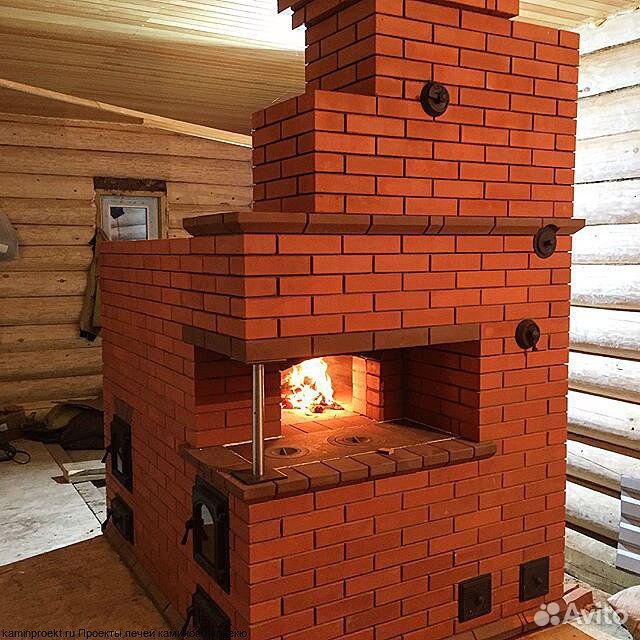

Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.

Как построить русскую печь своими руками: основные этапы

До того, как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.

В первую очередь следует подготовить все требуемые материалы:

• кирпич шамотный и красный;
• песок, глину;
• рубероид;
• дверки и дымовые задвижки;
• асбестовый шнур;
• колосниковую решетку.

Из инструментов потребуются:

• уровень, рулетка, угольник;
• строительные карандаши;
• резиновая киянка;
• емкость для приготовления раствора;
• дрель с насадкой-миксером.

Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно (прочитайте также: «Кладка печи своими руками — как сложить печь правильно «).

Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:

1. Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка «). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
2. Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками .
3. Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
4. Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю (прочитайте также: «Делаем печь для сауны своими руками — инструкция и примеры «).

Декорирование русской кирпичной печи после того, как завершена кладка

Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.

Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка «.

Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.

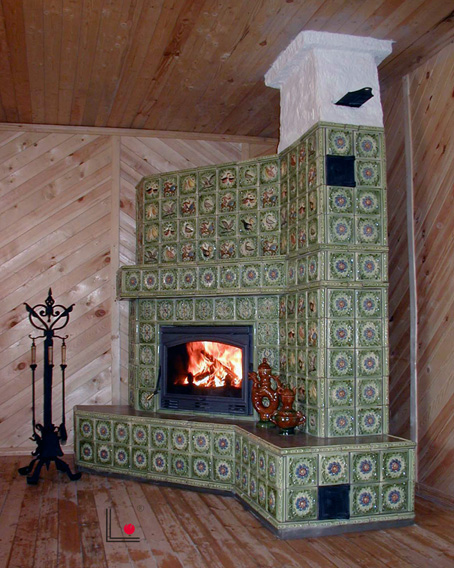

Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.

Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.

Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.

Ремонт русской печи своими руками

Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.

При длительной эксплуатации чаще всего возникают следующие неполадки:

• появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
• нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
• отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
• сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.

Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам «.

Наглядное видео о том, как построить русскую печь своими руками:

Строительство русской печи своими руками: теория и практика

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

• Долговечность.
• Пожарная безопасность.
• Теплоёмкость (медленное остывание).
• Приготовление пищи без контакта с огнём.
• Сравнительно небольшая стоимость.

К недостаткам относят:

• Относительно низкий коэффициент полезного действия (не более 30%).
• Неэкономичный расход топлива.
• Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
• Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
• Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

• По размерам — маленькие, средние и большие.
• По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
• По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

1. Линейка.
2. Строительный карандаш.
3. Мастерок (кельма).
4. Кирка.
5. Резиновая киянка.
6. Строительный уровень.
7. Отвес.
8. Болгарка.
9. Ёмкости для раствора.
10. Строительный миксер, если раствор замешивается самостоятельно.
11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

• Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
• Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
• Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
• Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

• Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
• Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.

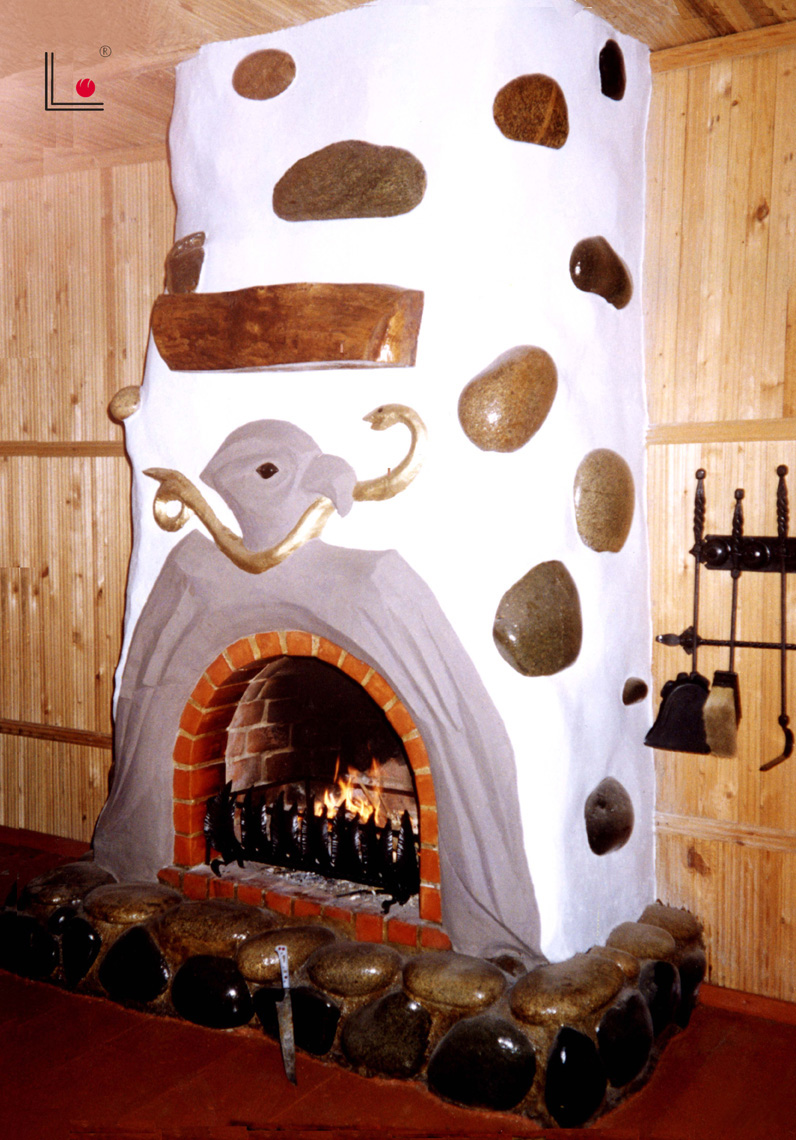

• Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
• Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

Роспись печи красками Использование натурального камня в отделке печи Художественная отделка изразцами Печь оштукатурена и побелена известью Печь аккуратно сложена из кирпича с расшивкой швов

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
3. Степень горения в печи следует регулировать задвижкой.
4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Чистка печи

Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

Видео: технология строительства

Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.

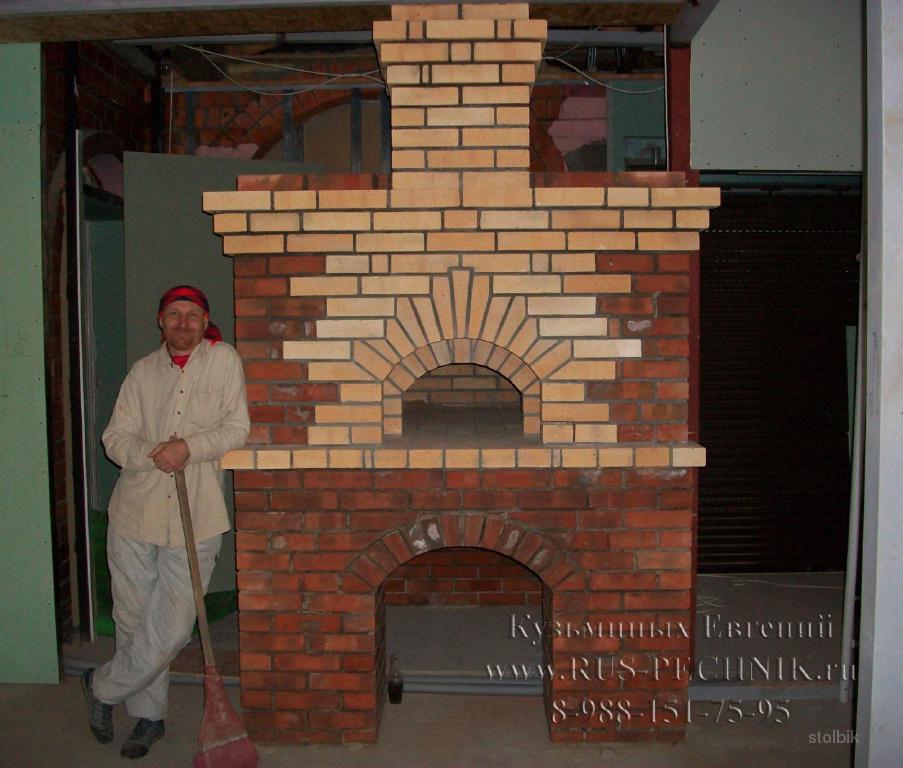

Как сделать русскую печь

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу необходимо установить плиту из чугуна.

Сложить русскую печь можно своими руками. Для этого нужно следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина должна составлять 213 см, ширина 142 см, а высота – 180 см. Чтобы самому построить печь, нужно знать элементы, из которых она состоит:

• Подпечье. Предназначением является сушка и хранение твердого топлива.
• Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
• Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
• Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
• Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
• Перетрубье. Над шестком устанавливается специальная камера, а после нее — дымоход, проходящий через кровлю.
• Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
• Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
• Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательностью русской печи .

Сегодня специалисты рекомендуют строить своими руками мини-печь. ее название — экономка. Она устроена так, что лучше прогревает комнату. В теплое время года, устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему экономка имеет водогрейный бак.

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича, который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

• Топочная дверца, ее размеры составляют 25 х 25 см. Поддувальная дверца с размерами 25 х 14 см, и две штуки прочистных дверей 13 х 14 см.
• Колосник 38 х 25 см.
• Три задвижки разных размеров.
• Вьюшка с 23-сантиметровым диаметром.
• Водогрейный бак.
• Двух-конфорочная плита.
• Несколько полос из стали.

Приготовление раствора

Кладка зависит от качества приготовленного раствора. При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

• При использовании полнотелого материала (минимум М150) следует замесить смесь из песка из глины в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
• В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины с небольшим количеством песка.
• Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси своими руками, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3. и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси. Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм. в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно подготовить фундамент. Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Печное устройство рекомендуется устанавливать у стены. где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован, после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм. Экономка может укладываться своими руками несколькими способами:

• В четверть. То есть кирпич необходимо выкладывать на ребро.
• В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
• В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич, то нужно его вымочить, так как он вытягивает жидкость из кладочной смеси. Во время работы излишки раствора необходимо убирать.

Чтобы грамотно выложить печь. необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.

1. Для первого ряда рекомендуется использовать пережженный кирпич, так как он практически не впитывает влагу. Для кладки углов используется ¾ кирпича.
2. Следующий ряд начинает формировать стенки печной конструкции. Нужно заложить прочистки слева и спереди. А вот с фронтальной и правой стороны устанавливается зольник.
3. Следующий ряд слева выкладывается кирпичами без использования смеси. С передней части монтируется прочистка и поддувало. Дверцы крепятся при помощи пережженной проволоки из стали, которая фиксируется раствором.
4. Подовые каналы перекрываются в следующем ряду.
5. При укладке пятого ряда необходимо установить колосник для малого топливника. Для этого нужно уложить огнеупорный кирпич без использования раствора.
6. На этом этапе нужно выполнить монтаж водогрейной тары с левой стороны конструкции. Также продолжается кладка малой топки.
7. Одновременно с укладкой топливника и стенок необходимо установить колосник плиточной топки. С правой стороны укрепляется стена. Для этого используется стальная полоса, которая укладывается в швы.
8. Последующие два ряда укладываются внутренние каналы и стенки. Также необходимо установить дверцы для обоих топливников и закрепить их при помощи стальной проволоки.
9. На десятом ряду соединяются своды обоих топок. Также следует перекрыть дно горнила. Оставить открытыми каналы дымооборота для вывода их в горнило.
10. С передней стороны нужно закрепить уголок из стали. размерами 30 х 30, а сверху выложить плиту. Пустое пространство топливника нужно перекрыть съемным колосником.
11. В двенадцатом ряду применяется огнеупорный кирпич для кладки стенок плиты и горнила, а также заслонки для него. С левой части плиты нужно начать формировать низ дымохода. Между горнилом и дымоходом должно быть небольшое отверстие, закрыть его следует задвижкой.
12. После этого нужно изготовить деревянный шаблон арки. Он необходим для укладки свода арки.
13. Следующие четыре ряда укладываются стенки печной конструкции. Устье горнила перекрывается.
14. Начиная с семнадцатого ряда нужно постепенно начать сужать свод горнила, при этом дымоход должен постепенно расширяться. Стальной стяжкой укрепляется задняя стенка печного устройства .
15. Свод горнила необходимо перекрыть, а также начать выкладывать переднюю стенку, которая образует перетрубье.
16. Чтобы выложить свод горнила, необходимо подготовить соответствующий шаблон. Для этого понадобятся две прямоугольные рамки. На них опираются детали из фанеры с кружалами, которые крепятся на специальные штыри. Это необходимо для того, чтобы существовала возможность наружной разборки печи. Также рекомендуется поставить распорки внутри, чтобы конструкция не развалилась. Сверху кружал нужно выполнить настил из досок.
17. На девятнадцатом ряду нужно укрепить переднюю стену горнила. Для этого необходима стяжка. Также продолжается кладка стенок, которые должны быть выше горнила, при этом образуется небольшое пространство, которое необходимо засыпать.
18. Свод заполняется песком и тщательно утрамбовывается. Благодаря этому увеличивается теплоемкость, которая необходима для выпекания хлебобулочных изделий.
19. На 21 ряду перекрывается печь, происходит сужение перетрубья.
20. Во время кладки последующих двух рядов продолжается формирование дымохода, с одновременным сужением перетрубья.
21. При помощи заслонки перекрывается перетрубье.
22. На следующих двух рядах (25-26) нужно соединить дымоход с пространством над перетрубьем.
23. Сколько нужно еще рядов, — зависит от высоты комнаты. Перед потолком дымоход сужается. затем устанавливается труба, которую нужно вывести через потолочное перекрытие. Между кровлей и перекрытием также нужно выполнить кладку, в качестве связующего средства использовать цементно-песчаный раствор.

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы использовать печную конструкцию, необходимо над кровлей выложить трубу. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

Похожие статьи:

Как топить русскую печь дровами Как сделать печь на опилках Как самостоятельно сделать печь длительного горения для дачи Как сделать печь на отработке

Источники: http://teplospec.com/pechi-kaminy/kak-postroit-russkuyu-pech-svoimi-rukami-delaem-kladku-sami.html, http://legkovmeste.ru/stroitelstvo-i-remont/otoplenie/stroitelstvo-russkoy-pechi-svoimi-rukami-teoriya-i-praktika.html, http://poluchi-teplo.ru/pch/dlya-doma-i-dachi/kak-sdelat-russkuyu-pech.html

Как сложить печь своими руками. Старинное руководство

Как сделать русскую печь своими руками, подробная порядовка кладки, особенности и тонкости этого дела, необходимые инструменты, схемы и многое другое — в сегодняшней публикации, созданной по профессиональному старинному руководству для печников.

Книга, изданная в 1874 году, детально рассматривает все этапы кладки печи, ставя себе целью создание такой конструкции, которая будет протапливаться за короткое время (около 2 часов) при умеренном сжигании топлива, станет хорошо хранить тепло, не будет забиваться сажей и выбрасывать искры, создавая пожароопасную обстановку в доме.

Интересный факт: в позапрошлом веке показателем грамотной кладки печи являлась ее способность долго хранить тепло: если у хозяйки, с утра приготовившей борщ, блюдо до вечера оставалось горячим, значит это — хорошая печь.

Издание рассчитано на мастеровитого хозяина, который не является профессиональным печником, но знает, как пользоваться различными инструментами. Так же книга рекомендует осваивать изложенное в ней печное ремесло ученикам различных ремесленных училищ в качестве полезной и выгодной для заработка практики.

Инструменты для кладки печи

Чтобы сложить хорошую русскую печь, понадобятся следующие инструменты: кирпичный молоток, правило, наугольник, отвес, кружала, стойки и планки, лекала для кирпичей сводов.

Кирпичный молоток должен быть сделан из хорошего металла: если напильник не оставляет следов на молотке, то этот инструмент можно считать подходящим для дальнейшей работы.

Правило представляет собой четырехгранный ровный брусок, на поверхности которого проставлены метки; наугольник предлагается сделать своими руками из двух планок, скрепленных под прямым углом/

Качество печи напрямую будет зависеть от правильности выкладки сводов. Для этой работы понадобятся кружала, которые традиционно выполняют из сухого и крепкого дерева. Для описываемой печной конструкции понадобятся четыре кружала для сводов топки и подпечья, одно кружало для жерла и четыре кружала для печи на обжигание кирпичей.

Выстругивают 9 планок длиной 54 см, шириной 27 см и толщиной не менее 6,5 см; на краях каждой планки отмеряют середину, затем на четырех досках от этой середины откладывают в обе стороны по 24,5 см и отмечают эти точки буквой а.

На следующих четырех досках от середины в обе стороны откладывают по 27 см и обозначают метки буквой б. На оставшейся доске от середины откладывают по 18 см и обозначают метки буквой в.

Далее выстругивают две планки длиной 35,5 см, шириной около 2,5 см и толщиной в 1,5 см, на одной из них делают четыре отметки: в первую на расстоянии 2 см от верхнего края, вторую — на расстоянии 27 см от первой, третью — на расстоянии 31 см от первой и четвертую — на расстоянии 33 см от первой. Планки складывают вместе и через эти отметки просверливают отверстия, отмечая их цифрами 1, 2, 3, 4 в том же порядке, в каком ставили метки.

Чтобы сделать кружало для топки и свода подпечного пространства, две планки с отметками а плотно складывают краями, центральными отметками — одна против другой; в обе планки через отверстие 3 вставляют гвоздики; один гвоздик планки упирают в отметку а с левой стороны, а через отверстие 1 обеих планок вставляют шило. На ту точку, куда придется острие шила, ставят метку о.

Доски должны располагаться строго одна против другой относительно их центральных меток; берут одну планку и гвоздиком через отверстие 1 упираются в точку о, а шилом через отверстие 3 очерчивают на другой доске дугу, идущую от отметки а с правой стороны до одноименной точки с левой стороны. Точка о будет в данном случае центром кружала.

Чтобы сделать кружало жерла доску с отметкой в прикладывают к другой доске, совмещая их по центру, гвоздики через отверстие 2 упирают в левую и правую точку в, шило помещают в отверстие 1 и отмечают центр. Планку упирают в эту центральную точку, а шилом через отверстие 2 проводят дугу от правой до левой точки в.

Для кружала под свод печи точно также, как и в вышеописанных способах, гвоздики через отверстие 4 упирают в отметки б на досках, шилом через отверстия 1 отмечают центр, после чего гвоздики через отверстие 1 в планке упирают в центр, а шилом через отверстие 4 чертят ровную дугу от правой до левой стороны, помеченных точками б.

Очерченные дуги выпиливают, немного выходя за границы дуги, после чего деталь подравнивают, стачивая ровно по отмеченному контуру. Готовое кружало шлифуют, чтобы не было зазубрин и неровностей на его поверхности.

Кирпичи на сводах печи должны плотно прилегать друг к другу, т.к. только эта мера обеспечит сводам прочность и надежность, поэтому для того чтобы можно было вытесать кирпичи правильной формы, понадобятся лекала.

Для изготовления лекала А берется чисто выструганная дощечка длиной 28 см, шириной 6-7 см и толщиной около 2,5 см. На верхнем и нижнем краях отмечается центр и в этих точках делают небольшие насечки (неглубокие бороздки).

От центральной отметки вверху откладывают по полтора см, опускают перпендикуляры к нижней стороне и состругивают образовавшиеся клинья. Приведенный в книге чертеж дан в половину настоящей величины.

Размеры готового лекала должны составлять: длина верхней части: 6,6 см, длина нижней — 3,25 см.

Второе лекало Х делают из дощечки длиной в 13 см и шириной 6,5 см. По центру также делают неглубокие бороздки, как и в первом случае, по верхней короткой стороне в обе стороны от этой отметки откладывают по 2 см, проводят перпендикуляры к нижней короткой стороне и состругивают получившиеся клинья.

Готовое лекало должно иметь следующие размеры: вверху — 6,6 см, внизу — 4,25 см, длина — 13 см (чертеж дан в половину настоящей величины).

Внимание! возможны некоторые погрешности в этих данных. т.к. выполнялся перевод устаревших мер длины на современный лад.

Рекомендации профессиональных печников:

• для кладки печей лучше всего подходит красный кирпич, не рекомендуется использовать алый сырец или железняк;
• перед кладкой на глиняном растворе кирпичи вымачивают в воде в течение 2-3 часов;
• стесанными сторонами не рекомендуется класть кирпичи в топливную часть и каналы для выхода дыма;
• внутренние стороны топливной камеры и дымовой трубы не следует обмазывать глиной, т.к. она впоследствии будет отваливаться и засорять дымоходы. Лучше всего внутренние стороны этих элементов промазывать мокрой тряпкой и затирать ею швы до гладкости;
• перед кладкой обязательно делают фундамент печи из железнякового кирпича или камня;
• после окончания кладки печи своими руками ее необходимо просушить, слегка протапливая печь и держа все вьюшки открытыми;
• верх дымовой трубы отделывают кровельным железом или обмазывают цементным раствором, чтобы защитить эту часть от размывания дождем.

Кладка русской печи

Подготовительные работы к кладке печи своими руками

Основание печи

Участок выравнивают, сверяясь с отвесом (или современным строительным уровнем), затем выкладывают его битым кирпичом и заливают раствором из глины и песка. Отступив на полкирпича от стены, выкладывают первый ряд, не скрепляя его раствором ( см. схему кладки). С помощью инструментов проверяют соответствие ширины задней и передней части кладки: они должны быть абсолютно одинаковыми.

Точно также необходимо строго следить (с помощью правила и наугольника) за правильностью кладки углов: они должны быть прямыми и ровными. Проверять необходимо каждый угол кладки: если один из углов окажется неправильным, придется исправлять всю кладку и заново выверять каждый угол.

Если основание печи было выложено верно, то с помощью заостренного предмета обводят контуры будущей печи по периметру, затем кирпичи по очереди снимают и заново укладывают их в том же порядке, что и раньше, но уже с использованием раствора. Сначала выкладывают ту сторону, что ближе к стене, затем — заднюю часть печи.

Традиционно в качестве раствора для кладки русской печи использовали смесь глины с песком. Глину тщательно разминали ногами, выбирая мелкие камешки, а песка и воды добавляли в таком количестве, чтобы раствор становился вязким, но при этом не растекался и не трескался.

Комок глины берут смоченными в воде руками, хорошенько разминают его, кладут на нужное место, слегка расплющивая и выбирая попадающиеся камешки или неразмятые кусочки глины, после чего сверху кладут кирпич, смоченный со всех сторон водой. Сверху на кирпич надавливают одной рукой, а другой снимают выдавившиеся излишки раствора. После этого руку снова смачивают в воде и разглаживают глину на швах.

Затем снова разминают и кладут комок глины для следующего кирпича, при этом очень важно боковые части кирпичей в обязательном порядке также закрывать раствором. Соседние кирпичи ни в коем случае не должны касаться друг друга своими поверхностями, не проложенными слоем глины. Одной рукой прижимают предыдущий кирпич, чтобы он не сдвинулся с места, а другой укладывают следующий, не забывая его смочить в воде и убрать излишки выдавленного раствора.

Таким образом выполнив кладку вдоль стены и задней стороны печи, с помощью правила и наугольника выверяют ее уровень. Если где-то допущена погрешность, то, пока раствор свежий, исправляют все недочеты: если необходимо выстраивая прямую линию, сдвинуть отдельные кирпичи, то делают это обычно ударами кулака по правилу, приставленному к нужному фрагменту кладки.

Когда задняя стенка русской печи будет выверена, на правиле отмечают ее ширину и при кладке последующих рядов сверяются с этой меткой. Кроме того, каждый новый ряд необходимо выверять с помощью отвеса: если один из кирпичей расположен чуть выше другого, то последующие ряды будут выложены неровно, поэтому, пока глина не засохла, проверяют уровень кладки и кулаком нажимают на выступающие выше уровня кирпича, осаживая их до образования ровной линии ряда.

Кладка последующих рядов печи

Во втором ряду кладку кирпичей осуществляют в соответствии с предлагаемой схемой.

Немного терминологии из старинного руководства: если кирпич лежит шириной по длине стороны печи — это значит, что он лежит тычком (на схеме — кирпич а), если же его длинная сторона расположена вдоль длины стороны — кирпич лежит логом (на схеме — кирпич б). Так, в первом ряду кирпичи были уложены логом, во втором — тычком.

Важно! При кладке печи своими руками нужно не забывать следить за тем, чтобы швы верхнего ряда не находились ровно над швами ряда предыдущего, особенно это важно для углов и краев стенок — если не соблюдать этого правила, то печь будет растрескиваться и долго не прослужит.

В третьем ряду кладку выполняют также, как и в первом, а в четвертом и пятом ряду выполняют делают пятки для свода подпечного пространства. Пятками (пятами) называют кирпичи, на которые будет опираться свод). В этих рядах кирпичи, обозначенные на рисунке буквой в кладут логом, а буквой г  — тычком.

На полу подпечья, вровень с нижним краем первого ряда отмеряют середину, прикладывают к ней шнур и протягивают его края так, чтобы он проходил через верхний угол кирпича третьего ряда (см. рисунок). На кирпичах в и г делают соответствующую разметку, перекладывают оба кирпича на противоположные стороны (правый — налево, левый — направо) и на обратной стороне этих кирпичей точно так же делают разметку, как и на лицевой стороне. Затем по этим линиям аккуратно отсекают лишнее.

Профессионалы рекомендуют отсекать углы кирпича на колене, располагая угол на весу, а остальную часть кирпича на своем бедре. Если положить кирпич на что-нибудь твердое, то разлом может пойти не по размеченной линии и материал будет испорчен.

Когда убирают лишние фрагменты, то хорошо отточенным лезвием кирпичного молотка работаю отвесно, ударяя не очень сильно по боку кирпича. Затем кирпич обтесывают и притирают ровно по отмеченным линиям.

В четвертом ряду кирпичи в и все остальные кладут в соответствии со схемой (пунктиром показан уровень, до которого стесывают эти кирпичи). То же самое делают и в пятом ряду.

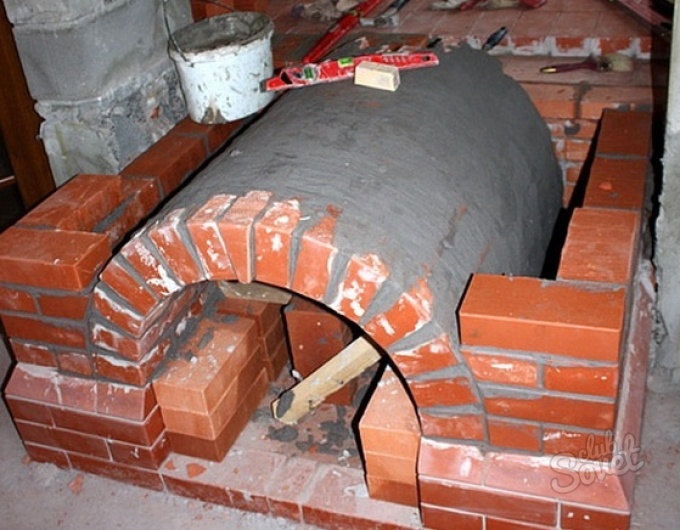

Свод русской печи

Если верхний край третьего ряда выше или ниже стоек, то вместо них лучше положить кирпичи и пригнать их таким образом, чтобы продольно и из угла в угол они были под отвес и вровень с нижними краями пяток. Затем ставят кружала и кладут на них планки, образуя из них подобие «крыши».

Если под рукой нет кирпичей для кладки свода (понадобится 176 шт), то нужный материал готовят по лекалу А:

• на всех четырех сторонах обычного кирпича отмечают середину;
• к длинной стороне прикладывают лекало А так, чтобы его бороздки совпадали с центральными метками;
• контуры лекала обводят по обеим поверхностям кирпича, а на его коротких сторонах эти линии соединяют;
• затем инструментами стесывают кирпич, придавая ему нужную форму и притирают до гладкости стесанные стороны.

Когда свод будет пригнан с обеих сторон, на пятки укладывают первые кирпичи, прижимают их к опалубке и друг к другу. Точно также на обе стороны кладут второй ряд. Для лучшей связи свода рекомендуется четыре кирпича, сделанные по лекалу А, отсечь вдоль на половину и в третьем ряду с обеих сторон в начале и конце положить эти половинки. В четвертом и пятом ряду свода кладут целые кирпичи лекала А, а в шестом ряду — снова половинки. Остальные ряды свода выполняются целыми кирпичами.

Замочные кирпичи должны входить туго, вгоняют их на свои места легкими ударами кулака, пока кирпич не упрется в основание. Правила кладки свода прежние: между кирпичами должен быть тонкий слой раствора, передние и задние стороны кладки выверяются по отвесу, швы направлены строго к середине пола подпечья.

Последующая кладка русской печи

В десятом ряду кирпичи отсекаем на величину, равной их толщине и укладываем ряд так, чтобы осталось два пустых места.

Тринадцатый и четырнадцатый ряды укладывают также, как и предыдущий, но с расположением швов в шахматном порядке.
После 14-го ряда делают пятки под свод топки. Для этого на левую и правую сторону топки кладут кирпичи в логом, поверх них на правую сторону кладут кирпичи г тычком. Эти кирпичи очерчивают по шнуру от середины пода через угол 14-го ряда, отсекают лишнее и сглаживают поверхности.

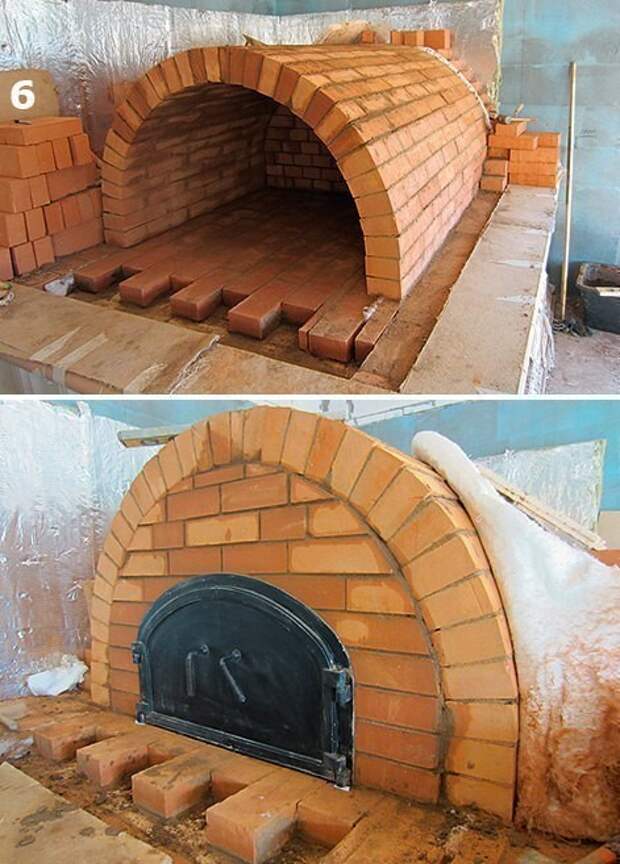

Кладка свода топки

В пятнадцатом ряду кирпичи в пяток и все остальные кладут так, как указано на схеме, но при этом кирпичи л у жерла не выкладывают, чтобы не мешать установке основания. С правой стороны дополнительно кладут подпятные кирпичи г шестнадцатого ряда.

Если нет готовых кирпичей нужной формы, то их делают по лекалам А (29 целых кирпичей, 4 — из продольных половинок) и Х (целых — 24 шт., половинок — 6 шт.).

Если замочный кирпич не попадает ровно по центру палубы, то слегка подтесывают кирпичи, первые от пяток. После окончательной подгонки свод укладывают с использованием глиняного раствора по тем же правилам, что и для свода подпечья.

Важно учесть тот момент, что в своде топки длинные кирпичи вверху ни во что не упираются, поэтому замочный кирпич сверху нужно вставлять очень осторожно, чтобы не сместить остальные элементы свода.

Уложив свод топки на стенки жерла, без раствора кладут кирпичи м пятнадцатого ряда, а также о и н шестнадцатого. С помощью шнура их очерчивают от середины пода через угол четырнадцатого ряда, а кирпич н — еще и по своду топки, чтобы он не закрывал нижнюю часть пролета.

По этой разметке вытесывают нужную форму кирпичей и после этого укладывают их уже на раствор. С помощью лекала А делают 13 кирпичей, устанавливают кружало жерла вровень с нижними краями пяток, а вытесанные кирпичи отсекают таким образом, чтобы свод жерла находился вровень со сводом топки в полкирпича.
Свод жерла подгоняют без раствора традиционным способом, затем кирпичи кладут уже с использованием глины.

В шестнадцатом ряду при кладке необходимо оставить дымовой пролет: с правой стороны он будет между сводом топки и стесанной частью подпятных кирпичей г. В начале этого пролета также необходимо подтесать кирпичи н и п, чтобы не мешали движению дыма. В задней части печи кирпичи м отсекают ведичину, равную толщине кирпича, чтобы пролет оставался шириной в три четверти кирпича.

Для пролета с левой стороны стесывают кирпичи у таким образом, чтобы их длина с верхней стороны была 16,6 см, а с нижней — 13,3 см. Остальные кирпичи укладывают в соответствии со схемой, но кирпичи р у заднего пролета стесывают вровень со сводом.

Кирпич с подтесывают так, чтобы он плотно прилегал к своду жерла. Шесток с левой стороны закрывают на полкирпича, а с правой — на такое же расстояние, но только спереди.

В восемнадцатом ряду понадобятся кирпичи е, заготовленные при кладке 7-го ряда. Кирпич м отсекают на толщину кирпича, боковые — стесывают вровень со сводом. Кирпич и кладут плотно к своду жерла. Далее кирпич ф отсекают на величину, равную его толщине и на такую же величину стесывают его от нижней стороны к верхнему краю.

Кирпичи ъ стесывают от нижней стороны к верхнему краю, кирпичи ш и щ — таким же образом, но только вдоль и на толщину кирпича. На полученное отверстие над шестком кладут летнюю вьюшку и устанавливают раму для дверцы. Если в летней вьюшке нет необходимости, то шесток закрывают.

В двадцать втором ряду начинают выводить трубу к левой передней стенке, периодически проверяя уровень по отвесу. Чтобы дымовой пролет подвинуть вперед, кирпичи в стесывают от нижней стороны к верхнему краю на толщину кирпича.

В двадцать третьем ряду закрывают отверстие над дверцами вьюшки и еще двигают вперед дымовой пролет. Для этого кирпичи ф отсекают на толщину и такую же величину стесывают от нижней стороны к верхнему краю.

В двадцать пятом ряду уменьшение пролета происходит и в передней, и в задней части печи. Для этого кирпичи м отсекают на толщину кирпича, кирпичи в и ф на такую же величину стесывают от нижней стороны к верхнему краю.

В двадцать седьмом ряду с задней стороны убавляют трубу на полкирпича. кирпичи м отсекают на их толщину, остальные укладывают по чертежу. С таким просветом (с одной стороны — в один кирпич в, с другой — три четверти кирпича) укладывают 5 рядов.

В тридцать третьем и тридцать четвертом рядах перед вьюшкой оставляют место для дверцы, в тридцать пятом ряду закрывают отверстие над дверцей. Далее, вплоть до 45-го ряда кирпичи кладут как в 27-м ряду.

В семьдесят пятом ряду с правой стороны убавляют размер просвета на толщину кирпича: кирпич ш отсекают на его толщину и по длинной стороне стесывают от нижнего края к верхнему углу; кирпич м отсекают на толщину кирпича. Таким образом осуществляют кладку следующих 11 рядов.

В восемьдесят шестом ряду снаружи с задней и правой стороны убавляют ширину трубы на полкирпича; изнутри просвет сужают на толщину кирпича — должно получиться так, что просвет трубы будет иметь полкирпича в квадрате. Для этого стесывают от нижнего края к верхней стороне кирпич в на величину, равную его толщине и выполняют кладку, как на чертеже.

На чертежах видно, что труба с внешней, правой и задней стороны уменьшается на полкирпича; просвет идет от летней вьюшки до 45-го ряда в одной стороне — в длину кирпича, в другой — в три четверти. Далее в 45-м ряду просвет уменьшается и идет до 75-го ряда в три четверти кирпича, после чего он снова уменьшается и идет до 86-го ряда в одной стороне — в полкирпича, в другой — в три четверти. В 86-м ряду просвет сужается до полкирпича и так идет до устья трубы.

В печи данной конструкции сажа будет больше всего собираться в углу дымового пролета около летней вьюшки — это удобно по той причине, что оттуда ее удобно выгребать. В задних углах дымового пролета также будет собираться незначительное количество сажи, но чтобы от нее избавиться, в старину использовали метод естественной очистки: два раз в год печь топили осиновыми дровами, благодаря чему вся сажа выгорала без следа.

Чтобы печь лучше нагревалась в зимнее время, открывают только одну зимнюю вьюшку; в летнее время дополнительно открывают еще и летнюю вьюшку — печь не дает сильного тепла и не перегревает помещение, но при этом позволяет печь хлеб и готовить другие блюда.

Мини русская печь Экономка своими руками. Порядовка, фото

Печь – это эффективный способ обеспечить отопление дома. При этом она не только обогревает, но и создает особый уют, который не сравнить с тем, что дает электрообогреватель. К тому же это сооружение не обязательно должно быть большого размера. Традиционная русская печь, безусловно, хороша, но и мини-печка имеет множество преимуществ.

Топливом для такого сооружения могут стать как дрова, так и другое твердое топливо, например, уголь. Русская мини-печь создаст комфортную температуру во всем доме, экономно расходуя горючее.

Разрабатывая рациональную конструкцию для печки «Экономки» без лежанки, модифицировали ее основание. Получился отличный от предыдущего вариант сооружения: по-новому обустроили обе топки — главную и дополнительную. Привычным осталось использование варочной камеры, которая закрывается заслонкой при надобности.

Особенности мини-печки

На этой печке очень удобно готовить, потому что она имеет отдельную топку с варочной плитой. Универсальность ее конструкции позволяет хозяйке состряпать огромное количество блюд: каши, пирожки, птицу, хлеб, пиццу и многое другое. Спустя несколько часов после окончания топки на ней все еще можно жарить, парить или варить. При этом установить ее можно даже в самых маленьких домах, потому что размер мини русской печи составляет 100 на 130 сантиметров. Хозяин дома может собственноручно ее построить, ведь конструкция проста и не требует особых знаний в области инженерии.

Свои особенности имеет и конструкция топливников. Основной большой располагается с передней стороны, а дополнительный малый находится на правой стене печи. На них накладывается чугунная плита, предназначенная для приготовления самой разнообразной пищи, имеющая две конфорки разного размера. Та, что больше, перекрывает основной топливник.

Топливники имеют разные функции. Основной используется для отопления, когда наступают холода, и без ограничений – для выпекания традиционных блюд русской кухни. При этом есть возможность сжигать топливо и в самой варочной камере.
Дополнительный топливник используют в теплое время года в основном для приготовления еды. В нем хорошо сгорает маленькое количество отходов и горючего, в том числе и сырого. С наступлением холодов этот топливник также используют для готовки, но только если весь массив печи разогрет.

В русской печи без лежанки есть свои особенности строения каналов отвода горячего газа и дыма. Когда печь растоплена, сначала все летучие продукты горения поступают из основного топливника в первую секцию отопительной камеры. Затем во вторую через подвертки и, минуя щель в поду, подступают к задней стене варочной камеры, нагревая ее. После чего дым поступает в передний блок варочной камеры, на верхней части свода которой есть четыре отверстия. В сборный канал летучие вещества попадают именно через эти отверстия, а уже из канала – непосредственно в дымовую трубу.
Из малого топливника дым не имеет собственной системы выхода. Он поступает оттуда в основной топливник и уже оттуда по вышеописанной схеме выводится наружу.

В конструкции русской мини-печки предусмотрен канал для вентиляции. При необходимости его можно перекрыть задвижкой.

Рекомендации по использованию

В уходе печь нетребовательна. Чтобы избежать нежелательных последствий, необходимо соблюдать правила пользования мини-печкой:

• нельзя топить одновременно два топливника. При этом поддувальные и топочные дверки неиспользуемого топливника нужно плотно закрыть;
• нельзя для растопки использовать горючие жидкости – бензин или керосин;
• держите заслонку печки закрытой. Если есть необходимость ее открыть, то сначала нужно открыть задвижку вентиляционного канала;
• следите за количеством золы. Своевременно убирайте ее, иначе экономии топлива не будет, ведь она будет поглощать тепло, и обогрев комнат ухудшится. Делать такую процедуру лучше не реже двух раз в неделю;
• нужно дать топливу хорошо разогреться в течение десяти минут, и лишь затем начинать готовить пищу в печи;
• для растопки не очень практично использовать бумагу – она быстро сгорает. Лучше положите в печь щепки или березовую кору;
• периодически проверяйте, нет ли щелей в вашей печке. Если обнаружили таковые – их надо заделать. Если повреждения существенные, то придется сделать основательный ремонт. Явным показателем неполадок является снижение температуры обогрева, которую выдает печь. Стало холоднее дома – осмотрите печь;
• ремонт предпочтительно делать в теплое время года, когда печь не используется для обогрева;
• перед сжиганием горючего нужно закрыть дверки поддувал и топливников;
• нужно своевременно чистить дымоход;
• начинать топить печку лучше днем, тогда к вечеру прогреется все помещение;
• предпочтительно, чтобы топливо было сухим. А для того чтобы оно не подвергалось воздействию влаги и воды и не отсыревало, храните его в специально выделенном месте. Оно должно быть сухим и закрытым;
• желательно, чтобы поленья были примерно одной толщины и длины. Это нужно потому, что тонкие сгорают слишком быстро, а толстые – наоборот. Дом таким образом не будет прогрет достаточно хорошо;
• складывайте поленья не хаотично, а в определенном порядке. В первую очередь подгребите угли кочергой ближе к дверце. Поперек туда положите полено. Затем косо укладываются более тонкие дрова, а на них – дрова потолще.

Строительство печки

Если вы хотите купить мини русскую печь, то можно заказать индивидуальный проект специально под ваши потребности. Для постройки русской печи «Экономка» можно нанять мастера, а можно справиться и собственными силами. Имейте в виду, что вы потратите значительно меньше денежных средств, если будет возведена мини русская печь своими руками. Печка прослужит вам очень много лет, при условии, конечно, что вы будете следить за ее состоянием.

Если вы опытный строитель или просто уверены в своих силах, то можете работать без использования чертежей. Однако лучше все же иметь под рукой готовый чертеж русской мини-печи, разработанный хорошим мастером. И помните, что устанавливать конструкцию надо на прочный фундамент – из камня, дерева, бетона или кирпича. Не всегда можно обойтись лишь усилением пола. Так что перед началом работ как следует изучите основы постройки агрегата.

Материалы и инструменты

Если окончательно решили, что печь экономка своими руками – это вам по силам, то в первую очередь нужно закупить красный кирпич. Потребуется 750 штук.

Также нужны песок, асбест или войлок, глина.

Не обойтись при строительстве и без рубероида для гидроизоляции.

Отдельно нужно приобрести задвижки для печи, две колосниковые решетки, топочные и поддувальные дверцы, чугунную плиту, сделанную для двух конфорок, задвижка в канал вентиляции и заслонка.

Потребуется и расходный материал. Это стальные изделия – проволока, листы, уголки. Нужны будут гайки, шайбы, гвозди.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Следующий этап – это непосредственно работы по выкладке мини-печки.

Можно сделать печь как с водогрейной коробкой, так и без нее.
Приготовив необходимые материалы и инструменты, укрепив пол или сделав хороший основательный фундамент, можно приступать к строительству.

Выкладывать печь нужно рядами.

Порядовка мини русской печи без водогрейной коробки

Самый первый ряд включает в себя кладку стенки агрегата. Обязательно нужно перевязывать швы. Осуществить этот этап нужно с помощью целых кирпичей, а середину можно выложить половинками.

Следующие ряды со второго по пятый – закладка поддувал обоих топливников. Тогда же устанавливаются и дверки. Нужно также выложить столбики. На них уложите кирпичную перегородку. Ее толщина должна быть в половину кирпича.

Шестым рядом в конструкцию включаются колосниковые решетки в оба топливника. Над решеткой дополнительного топливника передние и задние кирпичи стесываются на конус.

Седьмой и восьмой ряды — устанавливаются дверки основной и дополнительной топливных камер. Происходит расширение кладки основного топливника в сторону перегородки.

Девятый ряд – сужение кладки канала от главного топливника. Расширение перегородки.

Десятый ряд характеризуется возведением пода. Оставляется канал возле задней стенки вдоль варочной камеры примерно 8 см шириной.

Одиннадцатый ряд – второй ряд пода. Дверки основного и дополнительного топливников нужно перекрыть. С передней стороны закрепляем кладку уголками из стали.

Двенадцатым рядом канал перекрывается чугунной плитой с двумя конфорками.

Тринадцатый и четырнадцатый ряды – кладем согласно чертежу.

Пятнадцатый ряд – между боковыми стенками устанавливаются связи из полосовой стали и закрепляются шайбами и гайками. Если чело не перекрыто аркой, оно перекрывается полосой стали 4х1х85 см. Заднюю и боковые стенки варочной камеры выкладывают толщиной в кирпич со скошенной на конус нижней частью.

Шестнадцатый ряд – перекрытие чела, продолжение связей по ширине. Толщина стенки варочной камеры размером с кирпич.

Семнадцатый ряд – установка связей по боковым стенкам (как и в 15-м ряду). С передней и боковой сторон устанавливается основание для перетрубья из полосовой стали. В кирпиче делаются пазы для стальных полос. В углу устанавливается поддерживающая металлическая стойка.

Восемнадцатый ряд – первый ряд кладки варочной камеры, имеющей форму свода. Свод опирается на кирпичи 16-го ряда с наклоном внутрь, под них подкладываются куски кирпича на глиняном растворе. Перекрывается шесток, в основу перетрубья кладутся стальные полосы. В передней части свода оставляют четыре отверстия размером 7 х 12 см.

В девятнадцатом ряду внимание уделяется выкладке канала вентиляции и установке его задвижки. После него занимаются кладкой дымового канала.

Двадцатый ряд – кладка стенки печи выше свода на два ряда. Над четырьмя отверстиями, оставленными в 18-м ряду, образуется сборный канал. Отверстие перетрубья сужается. С правой стороны стенку скрепляют замком.

21-й ряд – первый ряд вентиляционного канала, имеющего сечение 7х25 см.

22 — 24 ряды – стесывается на конус передний кирпич сборного канала. Уменьшается сборный канал, а вентиляционный наоборот — увеличивается до 12х19 см. Далее ему необходимо придать квадратную форму и установить сверху задвижку.

25 — 27 ряды – изменение формы дымового канала, доводя размер до одного кирпича. Затем необходимо установить задвижку сверху.

С 28 по 29 ряды – два вертикальных канала соединяют в один горизонтальный Г-образной формы для выхода воздуха из вентиляционного канала в трубу сверху дымовой задвижки. Затем этот канал перекрывается полосами из стали.

30-й ряд – кладка осуществляется в соответствии с чертежом.

31 — 32-й ряды – кладка перекрыши.

33 — 34-й ряды – кладка дымохода. Осуществляется в один кирпич.

Как видите, русскую печь «Экономку» своими руками возвести вполне реально.

Вариант с водогрейной коробкой

1-й ряд выполняется так же, как в первом варианте.

Во 2-м ряду происходит закладка чистки и поддувала под основной топкой.

3-й ряд – установка поддувальной дверки основной топки. Оставляется отверстие для поддувала дополнительного топливника.

4-й ряд характеризуется установкой поддувальной дверки второй топливной камеры.

5-й ряд – перекрытие дверки поддувала основного топливника, отверстие над поддувалом сужается. С правого бока печи устанавливается водогрейная коробка. Слева от нее оставляется канал размером 7 х 21 см. На столбики кладется перегородка.

6-й ряд – над двумя поддувалами устанавливают колосниковые решетки. Дверка дополнительной топливной камеры перекрывается.

7-й ряд – установка дверки топки основного топливника.

8-й ряд – ведется кладка на уровне верха водогрейной коробки. Между кирпичом и верхом коробки оставляется подвертка высотой 7 см. Наискосок над коробкой укладывают на кирпичи стальную полосу.

9-й ряд – перекрыша водогрейной коробки.

Остальные ряды такие же, как и в первом варианте.

Некоторые правила изготовления печи

Чтобы печь получилась хорошей и прослужила долго, перед ее строительством учтите:

1. материалы, которые вы используете, обязательно должны быть качественные. Скупясь на добротные компоненты, вы рискуете обеспечить себя продолжительными и частыми ремонтами;
2. все же лучше воспользуйтесь инструкцией по изготовлению печи. Опыт мастера убережет от ошибок и лишних трат при строительстве;
3. первое время после строительства будьте особенно внимательны – вы могли не уследить за чем-то во время работ. Другие неполадки могут выявиться только во время эксплуатации;
4. соблюдайте технику безопасности. Во время строительства можно получить травму. Будьте внимательны и не рискуйте.

В целом печь достаточно безопасна для дома и его жителей. Практически исключены самовозгорания от искры или выпавших углей, даже если пользоваться печкой неправильно. А справиться с растопкой сможет даже новичок – печь очень просто устроена.

Декор печи

Русская мини-печка может быт с легкостью вписана в самый разный декор дома. Ее без особых усилий красят и расписывают, придавая неповторимость и особый шарм. Когда печь уже построена, в любом случае имеет смысл ее отделать, ведь поверхность кирпича шершава и будет накапливать пыль и грязь. Осуществить отделочные работы можно разными способами: побелить, покрасить, нанести штукатурку, облицевать керамической плиткой или сделать красивую роспись. Все зависит от вашей фантазии.

Для покраски поверхность печки нужно затереть. После этого она обрабатывается грунтовкой. Поверх высохшей грунтовки накладывается краска. Ее следует выбирать особую – термостойкую. Все материалы можно свободно приобрести в магазинах и на рынках.

Для побелки используйте гашеную известь, в которую нужно добавить синьку.

На поверхность печи можно нанести штукатурку на основе глины. Таким способом пользуются еще с древних времен. Ремонт такого покрытия нужно производить каждый год.

Прежде чем облицевать плиткой печь, нужно удалить пыль с поверхности и зачистить швы. Затем прикрепляется сетка, на нее накладывают раствор. После чего накладывают саму плитку.

Чтобы расписать печь нужны наждачная бумага, мел, кисти и ваша фантазия. Оригинальные узоры сейчас можно легко найти в разных источниках.

С этой работой вы можете справиться самостоятельно или нанять специалиста.

Сделав добротную печь, вы получите великолепный обогреватель для дома, который создаст неповторимый уют и комфорт.

Похожие статьи:

Русская печь из кирпича. Как построить русскую печь: от фундамента до дымохода

Прежде чем разбираться со всеми нюансами технологического процесса, следует сразу же понять, что кладка русской печи требует не только хороших теоретических знаний в этой области, но и достаточной практики. Особенность конструкции и функционирования русской печи в том, что даже один-единственный неправильно уложенный кирпич в дальнейшем создаст множество проблем.

К примеру, отсутствие тяги (будут трудности с розжигом и горением) или ее избыток (в этом случае никаких запасов дров не хватит, чтобы обеспечить нормальный температурный режим в помещении).

Правильное решение – пройти хотя бы небольшую стажировку у опытного печника. Или выполнять всю работу по , но под «чутким руководством» профессионала. Лучше рассчитаться с ним за периодические консультации, чем разбирать готовую конструкцию и начинать все с нуля, если неправильно уложенный камень находится в одном из нижних рядов печи.

Непременное условие качественной кладки – выбор оптимальной схемы печи. Следует изучить все нюансы работы и оценить собственные возможности по ее выполнению своими руками.

Насколько это полезно, каждый решит для себя сам, но отметить стоит. На любой вид работы, сооружение или оборудование существует определенная нормативная документация (ТУ). Есть она и для печей. В СНиП № 41-01 от 2003 года отражены параметры обогревательных агрегатов (приборов), устанавливаемых капитально.

Собственник частного дома – сам себе хозяин, но если решено самостоятельно выложить печь в производственном, складском или ином помещении, учесть следует. Иначе могут возникнуть проблемы с пож/инспекцией.

Порядок работы по кладке русской печи

Определение места установки

Основных критериев два – материал, из которого возведено строение, и конфигурация помещения, в котором предполагается монтировать печь. Минимальное отстояние от стен – 20 см. При этом в месте установки печи их придется обезопасить от повышенного термического воздействия. Для этого на стенах закрепляются плиты (листы) из негорючих материалов, в основном, на основе асбеста. Как вариант – кирпичная кладка, закрывающая близлежащую стену.

Типовые габариты русской печи (см): 215 х 140 х 185. Для обогрева помещений общей площадью 35 – 40 «квадратов» вполне достаточно.

Подбор материалов

Часто встречаются рекомендации, что нужно использовать только . А рационально ли это, если максимальная температура поверхности печи в рабочем режиме на разных участках неодинакова, а такой кирпич стоит дороже аналогов? Там, где температура не достигает высоких значений (как в топке или канале дымоудаления), целесообразно использовать более дешевый материал.

Даже в целях экономии нельзя использовать кирпичи с дефектами. Малейшая щель – «лазейка» для угарного дыма. Вся кладка должна быть полностью герметичной.

Компоненты раствора

У каждого мастера-печника – свой рецепт. Раствор должен быть пластичным и мелкодисперсионным – это главное. Только в этом случае шов после отвердевания массы плотно заполнит все зазоры между кирпичами, будет тонким и не покроется трещинами. В продаже имеются готовые смеси, но их еще нужно правильно выбрать, плюс к этому – и заплатить. Еще один минус – они на основе цемента.

Профессионалы рекомендуют составлять смеси для кладки печи () самостоятельно, из песка и глины (2 к 1). Достаточная консистенция кладочного раствора проверяется просто. Шарик, скатанный из него, нужно бросить на твердую поверхность. Если прилипнет – норма, рассыплется – излишек песка. Можно поступить по другому – поэкспериментировать. В этом случае результат будет точнее.

Так как визуально не получится определить все характеристики глины и песка, составляется несколько смесей, в небольших количествах, с различным долевым соотношением компонентов, ориентируясь на указанную пропорцию. Из каждой готовятся растворы, из которых скатываются шарики. Через сутки оценивается их состояние. Лучшим составом считается тот, который после просыхания дал минимум трещин.

Чтобы получить хороший раствор для кладки, необходимо использовать глину категории «жирная». Любая другая не подойдет. Перед применением она вымачивается в воде не менее 24 часов и перетирается.

Перечень других комплектующих зависит от модификации печи, а размеры – от ее габаритов. Это панель варочная, дверцы (топочная, прочистная, поддувальная), решетка колосниковая (может быть несколько), заслонки (задвижки).

Кладка печи своими руками

Фундамент

С учетом большого веса русской печи фундамент для нее придется возводить отдельно (). В процессе строительства это предусматривается проектом, а если печь решено поставить в уже эксплуатируемом здании, то придется разбирать полы.

Для такой массивной конструкции монтируется плита, как уже отмечено, отдельная. Использовать даже сегмент фундамента строения для размещения на нем части печи запрещается!

Процесс кладки

Порядовка печи — кликабельно

Печь может быть чисто отопительной, банной, варочной, хлебной, уличной (к примеру, барбекю), хотя чаще всего используется комбинируемая схема.

Учитывая, что печь будем делать своими руками, рассмотрим один из самых простых и доступных в реализации вариант.

На схеме обозначена и сама печь, и ее порядовка – разобраться несложно. Но отдельные нюансы, для начала, отметить следует (по уровням).

Первый

Правильность его кладки на фундаменте определяет качество всей дальнейшей работы и эффективность функционирования печи. По готовому основанию производится разметка внешнего контура, и по ней укладывается кирпич. И только после того, как выложен весь периметр, производится заполнение внутреннего сектора.

Второй

В нем несколько кирпичей с тыльной стороны на раствор не сажаются. Потом, в процессе обслуживания дымохода, все сажа, которая будет соскребаться с его стенок, упадет вниз. Именно для того, чтобы ее можно было удалить из канала, в нижней части печи, в кладке, оставляется технологическое отверстие.

Оно закрывается кирпичами, но они располагаются с некоторым сдвигом вперед, из расчета, чтобы при необходимости их можно было легко вытащить. Вариант – вместо кирпичей ставится прочистная дверка. Назначение – аналогичное.

Третий

С этого ряда начинается установка дверки поддувальной камеры.

Чтобы дверки раньше времени (до фиксации кладкой) не «завалились», к их проушинам привязывается проволока, которая закладывается в швы. Получается временное крепление по принципу растяжки.

Если на примере первых уровней особенность кладки и принцип расшифровки порядовки понятен, то дальнейшая работа сложностей не вызовет. Все делается в соответствие со схемой.

Внешнее оформление печи

Вариантов много – оштукатуривание с дальнейшей окраской, облицовка плиткой, художественная роспись, украшение изразцами. Все зависит от возможностей и фантазии мастера.

Что учесть:

• Обмазка кладки раствором изнутри не производится. Его слой ухудшит теплообмен и станет зоной отложения сажи. Чистка такой печи станет весьма проблемным мероприятием. Поэтому и выступившие излишки раствора в процессе кладки убираются сразу же.
• Перед тем, как использовать кирпичи, их необходимо вымочить в воде примерно 4 часа. Искусственный камень впитает влагу, следовательно, процесс просыхания кирпичей и раствора будет характеризоваться равномерностью. Значит, и риск образования трещин или пустот в кладке будет практически сведен к нулю.
• Как показывает практика, целесообразно кладку (как наружную, так и внутреннюю) вести в «½» кирпича. Такая особенность в дальнейшем обеспечит оптимальный расход топлива.
• Выполняя кладку своими руками, каждый ряд сначала следует собрать «всухую». Это практикуют даже профессионалы. Почему? Такая подготовка позволяет проверить ровность кладки, подобрать все кирпичи по размеру и убедиться в отсутствии больших зазоров. Только после этого производится посадка камней на раствор.
• В процессе эксплуатации печи при обнаружении щелей в кладке их необходимо заделывать сразу же. Чтобы не возиться с приготовлением раствора, можно купить готовую «ремонтную» смесь. Например, «Мертель шамотный».

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу необходимо установить плиту из чугуна.

Сложить русскую печь можно своими руками. Для этого нужно следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина должна составлять 213 см, ширина 142 см, а высота – 180 см. Чтобы самому построить печь, нужно знать элементы, из которых она состоит:

• Подпечье. Предназначением является сушка и хранение твердого топлива.
• Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
• Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
• Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
• Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
• Перетрубье. Над шестком устанавливается специальная камера, а после нее — дымоход, проходящий через кровлю.
• Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
• Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
• Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательностью .

Сегодня специалисты рекомендуют строить своими руками мини-печь , ее название — экономка. Она устроена так, что лучше прогревает комнату. В теплое время года, устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему экономка имеет

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича, который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

• Топочная дверца, ее размеры составляют 25 х 25 см. Поддувальная дверца с размерами 25 х 14 см, и две штуки прочистных дверей 13 х 14 см.
• Колосник 38 х 25 см.
• Три задвижки разных размеров.
• Вьюшка с 23-сантиметровым диаметром.
• Водогрейный бак.
• Двух-конфорочная плита.
• Несколько полос из стали.

Приготовление раствора

Кладка зависит от качества При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

• При использовании полнотелого материала (минимум М150) следует замесить в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
• В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины с небольшим количеством песка.
• Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Чтобы проверить качество смеси своими руками, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3 , и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси . Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм , в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно . Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Печное устройство рекомендуется устанавливать у стены , где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован, после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной . Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм . Экономка может укладываться своими руками несколькими способами:

• В четверть. То есть кирпич необходимо выкладывать на ребро.
• В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
• В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич, то нужно его вымочить, так как он вытягивает жидкость из Во время работы излишки раствора необходимо убирать.

Порядовки

Чтобы грамотно выложить печь , необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.

Благодаря простой инструкции можно своими руками построить русскую печь. Чтобы использовать печную конструкцию, необходимо над кровлей выложить трубу . Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

Русская печь не потеряла популярности до сегодняшних дней. В деревенских домах, на дачах такое отопительное сооружение используется для обогрева помещений, для сна и отдыха, а также для приготовления пищи. Разогретое горнило на протяжении длительного времени хранит тепло, поэтому в нем можно варить рассыпчатые каши, печь хлеб, томить молоко. Как же возводится русская печь своими руками? В этом процессе есть много тонкостей, но при наличии соответствующих знаний и умений все можно сделать самостоятельно.

Как устроена традиционная русская печь

На первом этапе начинающий мастер должен понять принцип функционирования отопительного сооружения. На схеме, приведенной ниже, наглядно видна конструкция русской печи. К числу основных элементов относится:

• подпечье – здесь хранятся и сушатся дрова;
• шесток – в такую нишу можно ставить горячие горшки и сковородки, извлеченные из печи;
• варочная камера – в ней готовится еда;
• холодная печурка – ниша для хранения посуды;
• душник – отверстие, ведущее в дымоход;
• лежанка – на ней можно спать, греться и отдыхать после тяжелого трудового дня;
• вьюшка – дверца, полностью перекрывающая дымоход.

Устройство традиционной русской печи

Конструкция русской печи продумана до мелочей, поэтому в ней устранены распространенные недостатки. Имеется в виду большое потребление топлива, неравномерный прогрев. Среднестатистическое отопительное сооружение имеет конкретные размеры: ширина – 142 см, высота – 213 см, высота от напольного покрытия до лежанки – 180 см. Печка, обладающая указанными габаритами, обогревает помещение в 30 кв. м.

Как вариант, вместо традиционной можно построить русскую мини-печь. В чем ее отличие от классического варианта? Такое сооружение имеет модифицированную и рационализированную конструкцию. Изменения коснулись основания, поскольку в новой вариации предусмотрено обустройство двух несимметричных топок (главной и дополнительной). Варочная камера эксплуатируется как традиционная печь. При необходимости она закрывается заслонкой.

Русская печь «Экономка» быстро прогревается и имеет компактные размеры

Мини-печка считается очень экономной, потому что она эффективно расходует энергию и потребляет небольшое количество топлива. Весомым преимуществом такого сооружения является то, что для создания комфортной температуры в доме можно использовать не только дрова, но и другие виды твердого топлива.

Схема кладки русской мини-печи

Строительство печи своими руками: обзор основных этапов

Исконные традиции нашего народа не забыты, поэтому живое тепло потрескивающих поленьев согревает душу и наполняет дом уютом, как и в былые времена. Как же самостоятельно сложить русскую печь? Сначала подготавливаются материалы: шамотный и красный кирпич, глина, песок, дымовые задвижки, рубероид, дверки, колосниковая решетка, асбестовый шнур. Также необходимо иметь под рукой уровень, резиновую киянку, строительные карандаши, угольник, рулетку, дрель с насадкой-миксер, емкость для замешивания раствора, расшивку. Построить русскую печь своими руками достаточно трудно, но если у человека есть огромное желание, можно реализовать любую идею. Процесс возведения обогревательного сооружения состоит из таких основополагающих этапов:

• выполнение чертежей с размерами, определение местоположения печи в доме, оценивание типа грунта;
• обустройство фундамента – роется котлован, на дно закладывается щебень, песок. Смесь уплотняется и заливается слоем бетона. Выполняется гидроизоляция;
• подготовка кладочного раствора – главный секрет заключается в правильно подобранном соотношении глины и песка (1:2). Но не нужно забывать, что глина бывает разного качества. Поэтому подготовленный раствор необходимо проверить на «жирность». Для этого скатывается шарик и с силой бросается на пол. Если он рассыпается – в растворе много песка, а если остается целым – консистенция нормальная;
• укладка порядовок – если вы хотите соорудить русскую печь своими руками, схема конструкции станет незаменимым помощником. Первый ряд выкладывается из целого кирпича, следующие ряды образуют подпечье, в котором хранятся дрова. Затем выкладывается холодная печурка, формируется зольник, варочная камера и загнеток, устанавливается решетка колосника и дверцы. После 20-го ряда начинается строительство трубы, выкладываются дымообороты, перетрубье перекрывается металлической заслонкой. Дальнейшая кладка проводится с учетом высоты комнаты. Дымоход сужается, а потом формируется труба, которая проходит через перекрытия и кровлю.

Декорирование русской печи: распространенные варианты

Кладка отопительных сооружений выполняется из огнеупорного кирпича, не отличающегося особой изящностью. Более того, шершавая поверхность собирает пыль и плохо поддается уборке. Отделка русской печи может осуществляться несколькими способами:

• покраска или побелка – наружная поверхность печи затирается и обрабатывается проникающей грунтовкой, которая продается в магазинах. После того как грунтовка высохнет, можно приступать к покраске. Для данной цели используется краска, обладающая высокими показателями термостойкости. Если производится побелка, применяется гашеная известь с добавлением синьки;

Это важно знать: дверцы, заслонки и другие металлические элементы обрабатываются черной кремнийорганической краской.

• оштукатуривание печки глиной с дальнейшей побелкой – это самый древний метод, обладающий некоторыми недостатками. Главный минус заключается в том, что печь нуждается в ежегодном капитальном ремонте;
• украшение изразцами – такой декор русской печи своими руками может выполнить каждый желающий. В этом процессе нет ничего сложного: изразцы предварительно смачиваются в воде, а потом выполняется облицовка;

Изразцы – особые элементы декора, сочетающие в себе красоту и практичность

Стоит обратить внимание: одна сторона изразцов украшена оригинальным узором и покрыта глазурью. А с тыльной стороны имеется открытая коробочка, с помощью которой декоративная плитка крепится к поверхности печи.

• облицовка керамической плиткой – этот процесс начинается с подготовительного этапа, в ходе которого с поверхности удаляется пыль и грязь, зачищаются швы. После этого крепится сетка с ячейками. При облицовке плитка подбивается резиновым молотком, а остатки раствора сразу удаляются;
• роспись русской печи своими руками – для нанесения орнамента необходимо иметь минимальный набор инструментов и материалов: наждачная бумага, мел для подготовки поверхности, флейцевые и художественные кисти, краски.

Расписная русская печь смотрится оригинально и необычно

Самостоятельный ремонт русской печи

Эффективное функционирование любого оборудования зависит от его состояния. Это касается и кирпичных отопительных сооружений. В процессе длительной эксплуатации печки могут возникать разные проблемы и неполадки:

1. Трещины – они появляются из-за постоянного воздействия высоких температур. Ремонтировать трещины нужно обязательно, потому что уменьшается КПД печки. Плюс ко всему, через щели выходит угарный газ, который может привести к серьезным отравлениям. Для устранения такого недостатка используется раствор, состоящий из глины, песка, соли. Также можно приобрести готовую сухую смесь в специализированном магазине. «Мертель шамотный» – экологически чистый материал, обладающий отличными характеристиками.
2. Нарушение работы дымохода – при плохом уходе за печью тяга слабеет. Как проверить, хорошо ли выходит дым наружу? Для этого необходимо сжечь в печи осиновые дрова. Если дым будет темным, а потом светлым, все в норме. Если дым черный, нужно вычистить сажу, выдвинув незакрепленные кирпичи.
3. Отвалившаяся топочная дверца – для устранения такой проблемы следует отбить штукатурку вокруг проема и прочистить швы. Затем аккуратно расшатываются и вынимаются кирпичи, к дверце крепится металлическая полоска и возобновляется кладка.

В ходе ремонтных работ дверцу можно заклеить скотчем. Тогда она не замажется

1. Сгоревшая колосниковая решетка – ее нужно заменить, соблюдая правила демонтажа.

Мелкий ремонт можно сделать самостоятельно, а вот реставрацию русской печи, как и возведение отопительного сооружения, лучше доверить профессиональным мастерам, обладающим необходимыми знаниями и умениями. Тогда печь будет служить верой и правдой долгие годы!

Видео: кладем русскую печь своими руками

Русские печки бывают 3-х типовых размеров: 178х124, 213х147 и 231х160 см. Конечно, отступление от норм возможно, и у среднестатистического сооружения размеры составляют: длинна 213 см, ширина 142 см и высота 180 см. Именно таких размеров хватает для того чтобы приготовить пищу и хорошо отопить жилую площадь в 30 м 2 .

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

1. Подпечье. Оно необходимо для сушки и хранения дров.
2. Холодная печурка — это маленькая выемка для хранения посуды.
3. Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
4. Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
5. Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
6. Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
7. Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
8. Вьюшка — это дверца, которая перекрывает полностью дымоход.
9. Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Как сделать русскую печь с плитой своими руками: пошаговая инструкция

Для кладки топочной части пользуются огнеупорным , который сделан из шамотной глины. Далее конструкция выкладывается из простого керамического кирпича.

Абсолютно в каждой печке имеются чугунные детали — заслонки и дверцы. Их также надо приготовить в необходимом количестве.

Необходимые инструменты и материалы

1. Дверцы: поддувальная 250х140 — 2 штуки, топочная 250х205 мм — 1 штука, прочистная 130х140 — 2 штуки, а также вентиляционная любого размера.
2. Решетка колосниковая размером 380х250 мм.
3. Задвижки: 140х140, 180х140 и 260х260 мм.
4. Заслонка горнила размером 450х380 мм.
5. Вьюшка имеет диаметр 230 мм.
6. Коробка водогрейная размером 500х120х280 мм.
7. Чугунная плита с 2-мя конфорками размером 400х700.
8. Две стальные полосы: 1430х25х2 и 1000х50х12мм.

Для кладки сводов и арок будут необходимы легкоразборные шаблоны, изготавливаемые из фанеры и дерева.

Плиту лучше изготовить из качественного чугуна

Фотогалерея: схемы и чертежи с размерами

Особенности подготовки кладочного раствора

Под каждый вид кирпича делается раствор со своим составом и пропорциями.

1. Если кладка делается кирпичом марки М150 и выше, то пользуются глинопесчаным раствором в соотношении песка и глины примерно 1:2. Такой же раствор используется для облицовки керамической плиткой.
2. Если кладка делается тугоплавким кирпичом, то пользуются раствором, в основу которого входит тугоплавкая глина с добавлением песка.
3. Если кладка делается шамотным кирпичом, то пользуются раствором из огнеупорной глины и так называемого шамотного порошка в соотношении 1:3 или 1:4.
4. При кладке кирпичных труб в чердачном помещении используется раствор из цемента и песка.

Глина — это очень мягкая горная порода, из которой лепятся скульптуры, посуда, делается кафель и многое другое. В природе глина бывает разного вида, и бывает ««жирной», нормальной» и постной. Мастерством хорошего печника считается оптимально подобрать соотношение песка и глины, для того чтобы получился хороший раствор.

Для каждого вида кирпича готовится свой раствор

Для того чтобы проверить качество глинистого раствора имеется большое количество способов. Самый распространенный из них это — делается глиняное тесто, затем скатывается тонкий жгутик и потом нужно просто изогнуть его. Чем радиус изгиба меньше (при котором начинает трескаться жгутик), тем качественнее раствор.

Как сделать раствор из глины

Для того чтобы сделать кладку понадобится около 3,5 куб. м глиняного раствора. Соответственно, берется необходимое количество ингредиентов в соотношении друг к другу. К примеру: 1,1 куб. м глины необходимо 0,27 куб. м воды и 2,2 куб. м песка.

В качестве тары пользуются железной бочкой, либо обитым жестью ящиком, глина замачивается на 2 дня. После чего добавляется песок, и раствор мешается ногами (нужно иметь сапогами с высокими голенищами), пока он не станет однородным.

От качества раствора и кирпича будет зависеть, как долго прослужит печь

Как построить фундамент

Так как печка — это тяжелое и массивное сооружение, ей нужен отдельный фундамент. Именно поэтому начинать кладку в уже готовом доме будет весьма проблематично — об этом необходимо задуматься заранее.

Самым идеальным и надежным вариантом считается железобетонный плитный монолитный фундамент. Фундамент печки не связывается с основным фундаментом и считается независимой конструкцией.

Кладка печки из кирпича

Основное требование к кладке — это герметичность. Именно поэтому на печь отбираются только цельные кирпичи без каких-либо трещин, а швы делаются тоненькими — не больше 5 мм. Ни в коем случае, не рекомендуется добиваться воздухонепроницаемости из-за обмазывания глиной стенок изнутри — это сильно снижает теплопроводность, а также повышает отложения сажи и копоти. Кроме этого, глина имеет свойства забивать каналы внутри конструкции и отслаиваться, чистить их будет весьма проблематично. Применяются способы кладки:

• «в кирпич» — это если толщина стенки совпадает с длиной кирпича;
• «в полкирпича» — это когда кирпич ложится плашмя вдоль стенки;
• «в четверть» — это кирпич кладется на ребро.

При кладке необходимо убирать лишнюю смесь, особенно с внутренней стенки печи. Снаружи — стенки кладутся «в кирпич», внутренние — «в полкирпича».

Есть несколько видов кладки

Как делать порядовки с подтопком

Порядовки — это так называемые пошаговые инструкции по правильной кладке, которые указывают порядок действий в каждом следующем ряду. Благодаря им процессом кладки русской печки может овладеть любой человек.

1. 1-й ряд: кладется из так называемого пережженного кирпича, который минимально впитывает влагу. Углы этого ряда кладутся из кирпичей, которые обрезаны до ¾ длины. Для наилучшего соприкосновения внутренние углы одного из них и соседнего подпиливаются. Для этого используется алмазная пилка, болгарка и другие подобные инструменты. Такая кладка нужна чтобы верно связать углы в следующих рядах.
2. 2-й ряд: именно с него начинается кладка стенок, закладываются специальные прочистки спереди и с левой стороны. С правой стороны на фронтальной части печи создается зольник.
3. 3-й ряд: чистки с левой стороны закладываются кирпичами без применения раствора. Спереди ставятся дверцы прочистки и поддувала. Дверцы устанавливаются при помощи каленной стальной проволоки, которая кладется в пропилы в кирпичах и крепится .
4. 4-й ряд: перегораживаются подовые каналы.
5. 5-й ряд: ставится решетка колосника для самой малой топки. Для того чтобы сделать кладку внутренней части топливника применяется огнеупорный кирпич, который ложится без применения раствора.
6. 6-й ряд: с левой части печки ставится водогрейный бак и продолжается кладка топливника из огнеупорного кирпича.
7. 7-й ряд: ставится колосниковая решетка топки плиты и дальше продолжается печки и первого топливника. Правая стена укрепляется при помощи стальной полосы, которая кладется в шов и стягивается специальными торцевыми заглушками.
8. 8-й и 9-й ряды: продолжается кладка внутренних каналов и стен. Ставятся дверцы топки плиты и маленького топливника, крепятся, как описано выше — при помощи каленой проволоки.
9. 10-й ряд: своды первых двух топливников соединяются. Делается перекрытие дна горнила. Все каналы дымооборотов еще остаются полностью открытыми.
10. В 11-м ряду ставится на переднюю кромку специальный стальной уголок 30х30 мм, сверху кладется плита. Делается перекрытие правого топливника съемной колосниковой решеткой.
11. 12-й ряд: укладка передних стен горнила (для этого используют огнеупорный кирпич), а также боковых стен плиты. Ставится заслонка горнила. С левой части от плиты начинается формирование низа дымохода. Между дымоходом и горнилом остается небольшое отверстие, которое закрывается специальной задвижкой летнего хода. Дальше нужно сделать шаблон арки из фанеры и дерева.
12. 13-й и 16-й ряд: далее продолжается формирование стен. Делается перекрытие устья горнила.
13. 17-й ряд: начинается сужение свода горнила и постепенное расширение дымохода. Задняя стена укрепляется при помощи стальной стяжки.
14. 18-й ряд: полностью перекрывается свод горнила и кладется передняя стенка, которая образует перетрубье.
15. Для кладки свода горнила потребуется вновь сделать шаблон — опалубку. Он делается из 2-х прямоугольных рамок, на них опираются детали, сделанные из фанеры с полукруглым верхом — кружала. Чтобы эта конструкция легко разбиралась снаружи, кружала прикрепляются на съемные штыри, а чтобы она раньше времени не сложилась внутрь, между рамками ставятся несколько распорок. Над кружалами изготовляется гибкий настил, который собран из тонких досок при помощи ремней или веревок.
16. 19-й ряд: укрепляется передняя стенка горнила с помощью стяжки, продолжается строительство стенок выше горнила, при этом образуя свободное пространство для подсыпки.
17. 20-й ряд: засыпается песком свод горнила и уплотняется. Это делается для увеличения теплоемкости, а также обеспечить качественную выпечку и других продуктов питания.
18. 21-й ряд: идет перекрытие печки, перетрубье сужается в сторону дымоотвода.
19. 22-й и 23-й ряды: сужение перетрубья и кладка дымохода.
20. 24-й ряд: специальной вентиляционной заслонкой перекрывается перетрубье.
21. 25-й и 26-й ряд: свободное пространство над перетрубьем потихоньку соединяется с дымоходом и сужается.

Далее кладка делается в зависимости от высоты дома: снаружи дымоход начинает сужаться ступенькой перед самым потолком, после этого уже начинает формироваться труба, которая проходит сквозь перекрытия и кровлю. В свободное пространство между

Чаще всего современная русская печь занимает площадь 153х165,5 см. Печь большего размера будет прогреваться и отдавать тепло неравномерно, что приведет к появлению трещин в кирпичной кладке. Если же размеры печи очень сильно уменьшить, невозможно будет уместить варочную плиту. Да и для лежанки — одного из важных достоинств русской печи просто не останется места. Публикуем схему кладки одной из самых миниатюрных русских печей, в которой можно готовить пищу и печь хлеб.

У этой печи лежанка длиной 130 см. Если печь расположить отступив от стены 40 см, то лежанку можно будет удлинить до 170 см. Печь удобна в эксплуатации. Топить ее можно в шести режимах. В первом, втором и третьем режимах дрова горят в горниле . Во всех режимах дымовая задвижка 2 открыта.

Первый режим. Традиционная топка по-русски. Открыть дымовую задвижку , открыть горнило (заслонка 9). Горячие дымовые газы напрямую уходят в атмосферу, унося с собой тепло. КПД печи не больше 30%. Низ печи не прогревается.

Второй режим. 5-10 мин печь топится в первом режиме для создания тяги в дымовой трубе. Открыть дымовую задвижку и поддувальную дверку , а дымовую задвижку и горнило закрыть. Горнило прогреется интенсивно, а остывшие дымовые газы через дымовую задвижку и дымовую трубу уйдут в атмосферу.

Третий режим. 5-10 мин печь топится во втором режиме. Закрыть дымовую задвижку . Прогрев горнило, дымовые газы по опускным дымоходам пойдут в основание печи и по горизонтальным дымоходам прогреют нижнюю ее часть, а потом через окно поступят в дымовую трубу. КПД печи достигает 80%.
Температура у пола комнаты будет лишь на 3-5 градусов ниже, чем под потолком (что соответствует санитарной норме отопления жилых помещений). Плита в этом режиме не греется.

Четвертый режим. Дрова горят на колосниках варочной плиты. Открыты поддувальная дверка и дымовую задвижку . Горячие дымовые газы через дымовую задвижку напрямую уходят в атмосферу, унося с собой тепло. Так готовят обед в теплую погоду, практически не прогревая помещение.

Пятый режим. 5-10 мин печь топится в четвертом режиме. Закрыть дымовую задвижку и топить, как во втором режиме. В этом режиме можно нагревать лежанку и горнило.

Шестой режим. 5-10 мин печь топится в пятом режиме. Закрыть дымовую задвижку и топить, как в третьем режиме. Это самый экономичный режим для зимы. Печь прогревается целиком, и на плите можно готовить пищу.

Для строительства печи потребуются материалы:

1 — дымовая задвижка при топке по-русски;
2 — основная дымовая задвижка;
3 — дымовая задвижка горнила;
4 — штырь для подвешивания продуктов копчения;
5 — стальные полоски или уголки;
6 — чугунная варочная плита;
7 — колосники варочной плиты;
8 — колосники горнила;
9 — заслонка горнила;
10 — топочная дверка варочной плиты;
11 — поддувальная дверка варочной плиты;
12 — поддувальная дверка горнила;
13 — прочистные дверки;
14 — горнило;
15 — под горнила;
16 — шесток;
17 — температурные щели;
18 — поддувало горнила;
19 — поддувало варочной плиты;
20 — печурки;
21 — опускные дымоходы;
22 — дымовая задвижка варочной плиты;
23 — горизонтальные дымоходы нижнего прогрева печи;
24 — окно входа дымовых газов в дымовую трубу;
25 — тупик

Материал предоставлен печником Г.РЕЗНИКОМ

Смотрите также в этом разделе:

В узком, технологическом смысле барбекю — это способ приготовления пищи способом копчения в стороне от углей при относительно невысокой температуре (100-120 градусов). В широком смысле всемирно признанный термин «барбекю» объединяет всевозможные способы приготовления продуктов (мяса, рыбы, птицы, овощей, фруктов, десертов, даже ломтиков хлеба) на жаре угля, газа или электрического теплового нагревателя.…

Когда электричество регулярно отключается, приходится искать альтернативные возможности для банных дней. А что может быть проще железной печи с водогрейным баком, называемой дровяной колонкой? Установить такой агрегат несложно, а топливо всегда под рукой.…

Стандартный кирпич имеет строго определенные размеры, а его грани носят соответствующие названия. Кроме целого кирпича, при строительстве используются его различные части.…

Стационарная печь, выложенная из кирпича или камня или отлитая из бетона, должна стоять на фундаменте, иначе весной все сооружение может оказаться разрушенным. Очаги весом до 750 кг допускается устанавливать на надежное устойчивое основание без фундамента.…

традиции, приметы, заговоры связанные с печью.

Печка на Руси согревает, кормит, освещает, стирает, сушит, лечит, прогнозирует погоду и заклинает мороз.

Русская печь. Фото: С. Яковлев / Фотобанк «Лори»

Ученые исчисляют возраст предка русской печи многими тысячелетиями. Впервые человек поместил огонь под глиняный свод еще в каменном веке. На Руси глинобитные сводчатые печи строились в X–XI веках, а свой привычный, традиционный облик они обрели к XVIII веку.

Начиная возводить избу, сначала определяли, где сложить печь, и лишь после этого делали планировку остальных помещений. Отсюда и пошли знаменитые пословицы и поговорки: «Плясать от печки» и «Догадлив крестьянин — на печи избу поставил». Печку строили на настиле массивного сруба — опечье, а под ним оставляли пустое место — подпечье. На опечье хранили всю печную утварь: ухваты, кочерги, лопаты для выпечки хлеба. В подпечье зимой сажали кур, чтобы они грелись и лучше несли яйца.

Зачем в русскую печь сажали детей

Мытье в печке. Гравюра, XIX век

Исторический интерьер жилища. Фотография: Ю. Брыкайло / фотобанк «Лори»

Мама учит дочку вынимать из печи чугунок

Русские печи традиционно строились больших размеров, вокруг них сосредотачивалась основная домашняя деятельность и протекал семейный отдых. Печка не только грела и варила — в ней было достаточно места, чтобы париться. Мыться в печах предпочитали молодые девицы, опасавшиеся «банной нечисти». Издревле считалось, что печной пар исцеляет от множества болезней. Не зря говорили: всякая хвороба отцепится, если прогреть свои косточки в печи. Наши предки выгребали из протопленной печи угли и золу, а затем сажали на лопатах в топку прогреваться больных детей. Печная зола на Руси была обязательным компонентом мазей и отваров.

Интересный факт:
Печка и зола в деревнях использовались для стирки. Женщина складывала белье в чугунный горшок, наполненный водой, опускала туда мешочек с золой и ставила в печь. После кипячения с темно-серой золой белье становилось не только белоснежным, но и более прочным.

Как узнать прогноз погоды у русской печки

Чугунки в очаге русской печи. Фотография: Н. Король / фотобанк «Лори»

Русская печь. Фотография: В. Саломатников / фотобанк «Лори»

Дым из печной трубы. Фотография: А. Матвейчук / фотобанк «Лори»

Сельские жители умели по печи предсказывать погоду. Существовал целый свод народных примет, по которому крестьяне подмечали разные детали, а затем толковали их значение.

Если дрова в печи горят с треском — будет мороз, а если с гудящим шумом — жди бурана.

Дрова горят вяло или гаснут — в ближайшие дни наступит оттепель.

Дрова в печи хорошо разгораются и горят с легким потрескиванием, а дым из трубы поднимается вверх — верный признак солнечного и безветренного дня.

Дым выгибается коромыслом и стелется по земле — подтверждение предстоящего ненастья.

Как на печи заклинали мороз

Русская печь. Фотография: С. Тарасов / фотобанк «Лори»

Жилая комната с печкой в русской избе. Дом крестьянина Сергеева. Остров Кижи. Фотография: О. Липунова / фотобанк «Лори»

Печь в доме на Русском севере. Дом Елизарова, остров Кижи. Фотография: Igor Lijashkov / фотобанк «Лори»

Настоящим испытанием для печей становились крепкие морозы матушки зимы — никольские, рождественские, васильевские или крещенские. В это время становилось понятно, достаточно ли долго печь держит тепло и много ли жару дают заготовленные дрова. Не меньшую роль играла и печная труба. Тепло и чистота воздуха в доме зависели от того, открыты или закрыты в ней задвижки и заслонки. Откроешь заслонку — гарь и дым исчезнут, закроешь — дольше сохранишь тепло.

Читайте также:

Обычно печные стенки имеют толщину 25–40 сантиметров, и благодаря этому создается хорошая теплоаккумуляция и возникает эффект термоса. Преимущество настоящей русской печки — в равномерном распределении жара. Даже в самый лютый мороз она может с одной протопки поддерживать тепло в избе на протяжении суток.

Для защиты озимых культур и фруктовых деревьев от вымерзания с помощью открытой печной трубы либо волокового окна крестьяне по традиции совершали обряд заклятия мороза.

«Старик или самый старший в семье мужчина забирался на печь с деревянной ложкой, наполненной киселем, просовывал голову в волоковое окно и говорил: «Мороз! Мороз! Приходи кисель есть. Мороз! Мороз! Не бей наш овес, лен да коноплю в землю вколоти». Когда же, закрыв окно, старик начинал слезать с печи, старшая в доме женщина внезапно обливала его водой, чтобы проклятие замерло на его устах. Считалось, что после такого угощения мороз становился добрым и уходил восвояси».

Прабабушка мультиварки

Девушка у печки. Фотография: Н. Гернет / фотобанк «Лори»

Чугунок с тушеным мясом и овощами, приготовленными в русской печи. Фотография: Н. Король / фотобанк «Лори»

Женщины с деревенской едой. Фотография: Я. Филимонов / фотобанк «Лори»

Крестьяне на печи сушили грибы, ягоды и мелкую рыбешку. До середины ХIХ века на Руси любимым овощным блюдом были пареная репа или тыква. Поскольку репа готовилась очень легко, возникло выражение «проще пареной репы». Вымытыми репами набивали чугунный горшок и ставили его на ночь в теплую печь. Готовое кушанье с солью или без с удовольствием ели все члены семьи. Тыкву предпочитали без семян запекать на металлических листах отверстием вниз, а затем ели ее с молоком и хлебом.

Традиционная русская печь позволяет приготовить практически все что угодно. В отличие от современных духовок она позволяет придать блюдам особый аромат и национальное своеобразие. На растопленной утром печи можно готовить весь день.

Пироги из поднявшегося за ночь теста с фруктовой или овощной начинкой от печного жара становятся пухлыми, пышными и невероятно вкусными. Отсюда пошла и русская пословица: «Красна изба углами, а печь — пирогами».

Узнаем как изготовить русскую печь своими руками

В настоящее время традиционная русская печь — это уникальное сооружение. Такой прибор отопления можно найти сегодня в городских или деревенских домах. Конструкция не только отапливает помещение, но и используется владельцами в качестве места для отдыха, помогает готовить пищу и отлично сушит вещи. Для строительства такого сооружения потребуются определенные знания, без их наличия лучше воспользоваться помощью опытного мастера. Но если вы решили заняться работами самостоятельно, тогда рекомендуется ознакомиться с технологией и порядком.

Конструктивные особенности

Перед тем как сделать русскую печь, необходимо узнать, из каких частей она состоит. По размерам такие устройства бывают малыми, большими и средними. Обычная печь имеет лежанку, духовку и поверхность для приготовления пищи. Для строительства вам понадобится соорудить подпечье, шесток, холодную печурку, варочную камеру, горнило, перетрубье, лежанку и вьюшку.

Для сушки дров принято использовать подпечье. Во многих сооружениях такого отдела и вовсе нет, ведь он часто оказывается невостребованным. А вот посуда может храниться в холодной печурке, она тоже сооружается не всегда. Перед горнилом находится шесток. Он представляет собой нишу, где находится плита для варки. Если она расположена в другом месте, то в шесток ставят еду, чтобы она не остывала.

Одной из частей является под. Его устанавливают с наклоном ко входу в камеру, чтобы находящуюся внутри посуду было легче передвигать. Поверхность у этого элемента шлифуется. Варочная камера еще называется горнилом и применяется для установки жаростойкой посуды и закладки дров.

Своды камеры выполняется с уклоном ко входу. Такая конфигурация способствует скоплению горячих воздушных масс, прогреванию стенок печи и лежанки. Если перед вами встал вопрос о том, как сделать русскую печь, то вы должны знать, что дополнить ее можно баком для нагрева воды. В сооружении осуществляется еще и прогрев подтопочного отдела, из-за этого печь достигает нужной температуры быстрее, а помещение прогревается в короткие сроки.

В летний период печь не используется в качестве отопительного прибора, такая возможность возникает благодаря наличию разных отделов. Это позволяет сэкономить топливо и сохранить дома нормальный микроклимат. В зимнее время в печи прогреваются все отделы, что способствует нагреву духовки, плиты, пода и всего помещения.

Размеры печи

Средние размеры русской печи должны быть такими, чтобы она смогла обогреть помещение с определенной площадью. Если этот параметр составляет 30 м², то ширина, а также высота должны быть равны 142 и 213 см соответственно.

Между лежанкой и напольным покрытием при этом выдерживается расстояние в 180 см. Размеры русской печи можно и уменьшить, это позволит получить мини отопительный прибор, который сжигает меньше угля, дров или паллет. Вы можете использовать и любое другое твердое топливо. Такая конструкция будет занимать в помещении меньше пространства.

Выбор места

Русскую печь начинают выстраивать после выбора для нее места. Если помещение выполнено из дерева, то между стенками дома и отопительным прибором необходимо оставить около 20 см. Для того чтобы обеспечить полную безопасность, деревянные стены оббиваются негорючим материалом, например асбестовыми плитами. Если оставить зазор, это позволит осуществлять ревизию стен устройства, которую следует делать перед наступлением отопительного сезона.

Устанавливая оборудование между двумя комнатами в проеме, вы должны обложить его кирпичом, толщина кладки должна составить 20 см. Между деревянной стеной и кладкой делается прокладка из асбестового листа.

Подготовка инструментов

Русскую печь невозможно выстроить без определенного набора инструментов. Среди них следует выделить:

• кельму;
• молоток-кирку;
• расшивку;
• строительный уровень;
• отвес;
• порядовку;
• правило;
• лопатку;
• емкость для раствора;
• мерную планку.

Кельму вы можете заменить мастерком. Он используется для нанесения раствора на кирпичи. С помощью этого инструмента можно почистить кладку от лишнего раствора между швами. Для раскалывания и отесывания кирпичей отлично подходит молоток-кирка. Она используется для подгонки отдельных элементов.

Когда русскую печь не планируется украшать декоративной плиткой, используется расшивка. На любом этапе строительства нужно пользоваться строительным уровнем. С помощью него можно проверить ровность кладки. А вот для измерения вертикальности используется отвес.

Очень полезным приспособлением является порядовка. С ее помощью можно сохранить вертикальность кладки, соблюдая одинаковую толщину горизонтальных швов. Для выравнивания поверхности фундамента используется правило. Оно понадобится в процессе работы всего лишь один раз. Раствор вы сможете размешать с помощью лопатки. А вот мерная планка понадобится для измерения ширины швов.

Подготовка материала

Русская печь предполагает использование в процессе работ:

• огнеупорного материала;
• песка;
• мягкой проволоки;
• задвижек;
• колосниковой решетки;
• дверок;
• асбестового шнура;
• шамотного материала;
• глины.

Все эти материалы подготавливаются на первом этапе.

Строительство фундамента

Строительство русской печи обязательно предполагает наличие фундамента, так как конструкция имеет внушительный вес. Проект обычно предусматривает возведение монолитной железобетонной опоры. Эта конструкция должна быть отделена от основного фундамента, связывать эти части не стоит.

Для начала укладываются слои гидроизоляции. Отлично для этого подходит рубероид. Подошва основания дома будет находиться на том же уровне, что и основание печной конструкции. Между ними следует выдержать расстояние в 5 см.

В зазор засыпается песок. Верхняя часть печного фундамента должна быть ниже поверхности пола на 14 см. Если русская печь из кирпича устанавливается в месте заглубленного фундамента, то котлован необходимо расширить, а после этого засыпать его песком и гравием, которые хорошо уплотняются.

Проведение кладки

Как только строительство фундамента печи завершено, можно переходить к строительству самой печи. Осуществить кладку поможет чертеж. При этом вы должны придерживаться порядовки. Для того чтобы конструкция получилась безопасной, кладку следует делать герметичной. Ее не удастся получить, используя треснутые кирпичи. Между рядами оставляются швы толщиной от 5 до 8 мм. Для герметичности нежелательно использовать глину, обмазывая ею стенки изнутри. От этого образуется сажа, а теплопроводность снижается.

Перед началом работ кирпич из керамики вымачивается, чтобы он не впитывал воду из раствора. После этого изделия высыхают одновременно, обеспечивая хорошую герметичность стен. Наружные стены выкладываются в половину или в один кирпич, тогда как внутренние — в полкирпича. Если сделать их в один кирпич, то вы получите внушительную толщину, отчего печь будет прогреваться дольше. Что касается процесса эксплуатации, то на этом этапе вы будете тратить большее количество топлива.

Порядовка

Порядовка русской печи позволит вам разобраться с тонкостями проведения работ. От правильности укладки первого ряда будет зависеть аккуратность, ровность и правильное направление конструкции. С помощью уголка, длинной линейки и мела перед началом кладки необходимо расчертить месторасположение внешних стен. На поверхность укладываются кирпичи внешней стенки, после можно переходить к выполнению внутренней поверхности.

Во втором ряду следует уложить печную стенку, оформить внутренний канал для прочистки. Для прочистной и поддувальной камер дверца устанавливается в третьем ряду. Фиксацию осуществляют стальной проволокой, которая прикручивается к ушкам на чугунной дверце. Концы следует спрятать в швы между кирпичами. Во внутренние каналы входы сверху перекрываются в четвертом ряду. Это позволяет образовывать потолок подового канала.

Колосниковая решетка устанавливается в пятом ряду. Внутреннюю часть топки необходимо обложить шамотным кирпичом. Его предварительно разрезают надвое по толщине. В этом же ряду устанавливается дверка малого топливника. Бак для нагрева воды будет находиться в шестом ряду.

Следующий ряд предусматривает установку колосниковой решетки в малый топливник. На большую топку устанавливается дверца. Стальная полоса стянет правую стену. Кладка задней стенки большой топки осуществляется без раствора. Дверца малой топки устанавливается и фиксируется в последующих двух рядах. Далее вы сможете продолжить выводить внутренние каналы. Кладку дна горнила осуществляют в десятом ряду.

В задней части конструкции формируются отверстия каналов, отвечающие за движение нагретых воздушных масс. В этом ряду перекрывается бак для нагрева воды. На край кладки в 11-м ряду закрепляется металлический уголок со стороной 50 мм. Он станет основанием для варочной плиты.

На левой стороне плиты в 12-м и 13-м рядах устанавливается задвижка. Она будет служить заслонкой для варочной камеры. Слева формируется нижняя часть дымохода. Порядовка русской печи в следующем ряду предусматривает формирование входа для дымохода. Здесь же следует вывести стенки горнила и сделать отверстия для заслонки.

В пятнадцатом ряду кладку необходимо начать сужать, выводя дымоходную трубу. В 18-м ряду устанавливается стяжка задней печной стенки. Свод при этом продолжает сужаться. Над нишей варочной плиты устанавливается металлический уголок. Стенка над входом в варочную камеру укрепляется в 19-м ряду. Использовать для этого необходимо стальную полосу. В образованное место при этом необходимо засыпать песок и уплотнить его, что увеличить теплоемкость горнила.

Кладка перекрывает поверхность с песком в следующем ряду. Перетрубье сужается в 22-м ряду. Затем следует установить металлический элемент с круглым отверстием. Далее устанавливается дверца для прочистки дымохода. На перетрубье в следующем ряду делается задвижка, с ее помощью будет регулироваться тяга в горниле и топках.

При кладке русской печи с плитой на следующем этапе необходимо соединить перетрубье с дымоходом. Далее выкладывается труба до того уровня, после которого начинается формирование разделки. Кладка при этом выполняется на растворе из цемента. Когда дымоходная труба будет выводиться через чердак, следует обеспечить гидроизоляцию. Зазоры между материалом кровли и трубой при этом перекрываются. На это можно считать, что кладка печи завершена.

Дополнительно о кладке дымохода

Дымоход русской печи должен обеспечивать хорошую тягу. Для этого труба делается высотой в 5 м. Кладка осуществляется с использованием красного полнотелого или огнеупорного кирпича. Связующим раствором может выступить цементно-известковая или цементно-песчаная смесь. В том месте, где температура особенно высока, применяется специальный состав для кладки печи.

Если вы задумали выстроить русскую печь своими руками, пошаговая инструкция станет для вас лучшим помощником. А в процессе возведения будет накапливаться и мастерство. Так, например, вы поймете, что, оказывается, нужный кусок от изделия можно отколоть одним ударом. Однако такого мастерства вы достигнете лишь со временем. Если вы только осваиваете описываемые работы, то лучше использовать с этой целью шлифовальную отрезную машину, но предварительно кирпич нужно разметить маркером. Швы должны быть как можно более тонкими, только в этом случае дымоход получится крепким. Оптимальная толщина их составляет 15 мм.

Для формирования выдры и разделки нужно использовать металлические прутья, которые устанавливаются в кирпичную кладку. Однако арматура не должна пересекать дымовой канал. Ширина и высота дымохода будут зависеть от того, какая толщина будет у швов. Толщина стен кирпичного дымохода составляет 10 см, что позволяет обеспечить пожаробезопасность.

Когда выстраивается русская печь с лежанкой, в области дымохода оставляются отверстия для чистки. Кирпичные стены должны получиться идеально ровными, а углы — прямыми. Внутренняя поверхность дымохода отделывается штукатуркой для гладкости. Чем больше шероховатостей имеют стенки внутри, тем больше там будет оседать сажа. Она снижает тягу и может способствовать возникновению пожара. Если хотите сразу же понять, где просачивается сажа через щели, то лучше отделать дымоход снаружи побелкой.

Декоративная отделка печи

Облицовка русской печи плиткой является одним из распространенных способов отделки. Укладывается материал на клей, который наносится зубчатым шпателем. Воздушные карманы при этом необходимо исключить. Они могут быть опасны тем, что воздух нагревается быстрее, чем клей или плитка. Он начинает расширяться, что и становится причиной отслоения облицовки.

Русская печь с лежанкой может быть отделана и по несколько другой технологии. Она предусматривает использование мастерка. Эта технология применима, когда поверхность имеет определенные отклонения по плоскости. Клей при этом следует нанести на угол плитки, распределив его круговыми движениями. Состав заполняет все неровности, а излишки при этом будут выходить за края плитки. При облицовке русской печи с плитой вы можете столкнуться со сложностью, когда отделка не устанавливается на свое место. При этом по ее поверхности необходимо ударить резиновым молотком.

Пример постройки русской печи — чертежи и заказы | Своими руками

Заказчик печи — мужчина, детство которого прошло в доме с русской печью, где всегда было тепло и уютно.

Это вполне современная женщина, профессионально умеющая готовить и на плите, и в микроволновке, и в духовке.

Однако детские воспоминания оказались решающими при выборе печи для загородного дома.

Печь пойдет по конструкции русской печи, имеющей ряд особенностей.Он оборудован духовкой с огнеупорным стеклом и датчиком температуры, встроенным в систему дымоудаления. В печи устраивают тротуар полуарочного типа, а для обогрева второго этажа обогревают теплозащитным экраном, обогреваемым транзитными дымовыми газами.

Поверхность задней стенки русской печи (запекания) используется для отвода тепла от недр и передачи его в помещение. Из загнотки (пространство над плитой затопить) для удаления лишних запахов и вытянутой вентиляции всего помещения.В конструкции духовки активно используются элементы декора из фигурного кирпича, современные чугунные отливки и огнеупорные стекла. При этом печь удобна в обслуживании и эффективно работает в разных режимах.

Смотрите также: Русская печь своими руками. Чертежи, устройство и описание кладочной печи

Устройство печи

В топочной части (топке) вместо заслонки используется распашная дверца.Ящик для золы, помимо своей непосредственной функции, служит для подачи воздуха в топку при закрытой дверце. Двухконфорочная плита имеет два выхода дымовых газов. Горячие дымовые газы по первому, боковому каналу омывают печь и выходят через вытяжку в трубу. Через второй канал, расположенный за проходом на задней стенке топки, горячие газы попадают во второй колпак с левой стороны и в заднее зеркало топки.

Подав тепло зеркалу, дымовые газы через отвертку уходят по верхнему горизонтальному каналу в трубу.Также существует укороченный путь отходящих газов из этого канала через задвижку, минуя вытяжку. Транзитные дымовые газы в этом случае можно использовать для обогрева теплозащитного экрана второго этажа.

Для компенсации температурных колебаний кирпичной кладки стальные полосы укладывают в двух поперечных направлениях таким образом, чтобы они не соприкасались с сильно нагретыми кирпичами кладки.

Для компенсации температурных колебаний кирпичной кладки стальные полосы укладывают в двух поперечных направлениях таким образом, чтобы они не соприкасались с сильно нагретыми кирпичами кладки.

Высота тарелки и пода 84 см. Высота от кровати до потолка примерно 90 см, чтобы на нее можно было сесть и не залезть туда пластуканским способом. Размеры кровати в плане -180 * 160 см.

Печь очищена, чтобы обеспечить доступ ко всем каналам дымохода. Все перекрытия над топкой и дверцами поддувала выполнены «в замок», крепления всех дверок выполнены металлическими шпильками.

Заказать 1 серия

Укладываем на подготовленное основание, способное выдержать вес конструкции, то есть около 6-7 т (давление на единицу площади будет 0,16-0,19 кг / см2).

2-7 серии

Формируем дымоходные каналы, камеры, шуруповерт, зольный ящик, стенки недр, устанавливаем зольную, топочную и чистящую дверцы, ставим печь, вентрушку, начинаем кирпичные стены, отделяющие дымоходные каналы от дымохода. деревянная бревенчатая стена, к которой примыкает заднее зеркало печи.

Примыкая к кирпичной кладке печь и дверцу топки, укладываем негорючий утеплитель толщиной 3-5 мм.

Горячие дымовые газы, окружающие кожух печи, могут нарушить целостность красных печных кирпичей.Поэтому промывочные каналы формируют из огнеупорного кирпича с использованием огнеупорного раствора.

На 2-м-4-м рядах формируем ясеневый ящик из красного кирпича, а очаг печи и ее вертикальные стенки — из огнеупора. Для установки решетки шлифуем гнездо болгаркой. На 5-м ряду в топке со всех сторон формируем уклон в сторону решетки, спиливая кирпич. Стенки топки из огнеупорного кирпича кладем «на ребро», все остальное — «на плашку».Торцевое примыкание огнеупора к облицовке заполняют базальтовым картоном, остальные примыкания просушивают с зазором 3-5 мм.

На 6 серию устанавливаем дверцу обогрева при помощи шпилек, по периметру дверной коробки укладываем негорючую суперсиликоновую ткань толщиной 4-5 мм.

Стенка деревянная, прилегающая к кладке, покрываем пленкой всю высоту духовки, прикрепляем базальт

в 2-3 слоя (можно взять твердую базальтовую плиту толщиной 30-40 мм).Этот «пирог» опирается на кирпичную стену по краю. Здесь устраиваем воздушную камеру (50-70 мм), примыкающую к заднему зеркалу топки.

На серии 2-3 устанавливаем вентиляционную решетку для забора комнатного воздуха, который, нагретый в этой камере, выходит через верхнюю вентральную решетку.

Устройство полуарки на всю глубину начинается с изготовления круга для получения гладкой и гладкой поверхности лопаты по дереву. Его удобно делать из гибкого и прочного листа тонкой фанеры, жестко закрепив проставки.

8-11 серии

Продолжаем формировать вытяжки, стенки топки, полуарки дюбельного дома, воздушную камеру и дымоходные каналы, закрывающие печь. В 8-м ряду выкладываем узкий огнеупорный кирпич для создания потолочной опоры над духовкой. Под кирпичи, лежащие на духовке, прокладываем полосы утеплителя толщиной 5-7 мм. Устройте проход от топки к каналу, промывая духовку. Перекрываем нижние каналы. Перекрытие огородника позволяет устроить дымоход от подпитки в полость боковой заглушки.Это

швеллерная кладка из огнеупорного кирпича.

На 11 ряду устанавливаем вентиль №1. В закрытом состоянии дымовые газы, минуя заглушку, устремляются по вертикальному каналу в выходной канал, а затем через задвижку № 6 — в трубу.

12-13 серии

Комплектуем дровосек и выравниваем площадку для тигля. Продолжаем формирование заглушек, а над задвижкой №1 — вертикальный дымовой канал.

На 12 серии подготавливаем фальц для укладки чугунной двухконфорочной плиты, оставляя по периметру зазор 3-4 мм.Под край чугунной пластины кладем полоску супершелка, обеспечивая герметичность ее крепления к кладке. Формируем зольник.

В тигле кирпичи 13 серии укладывают с уклоном в сторону распашной двери, используя огнеупорный раствор с добавлением кирпичной крошки. В этом же ряду кладем решетку.

Распашная дверь накладывается на огнестойкую изоляцию и временно фиксируется распорками. Перед установкой размечаем и просверливаем в основании отверстия для фиксации шпильками, по периметру коробки двери укладываем негорючее полотно толщиной 4-5 мм.

14-19 серии

Продолжаем формирование заглушки, а над задвижкой №1 — вертикальный дымовой канал. Выкладываем контур топки из огнеупорного кирпича.

В сериях 14 и 18 распашная дверь фиксируется стальными штифтами. На самом деле дверь жестко фиксируется только ими, а не кирпичной кладкой, поэтому шпильки должны быть прочными, достаточной длины и не иметь люфта.

Из 17 ряда формируем заднюю часть арки, разрезая кирпичи.В этом ряду выбираем розетку для установки на 18 серию поворотной задвижки №2. Если он открыт, то включаются дымоходные каналы духовки. Выше этого клапана дымовые газы устремляются по свободному каналу к клапану №6, а затем в трубу.

На 19 серию накрываем все шапки. Делаем отверстие для выхода дымовых газов из вертикального канала над задвижкой No1 для отвода их по укороченному пути.

Клапан №3, установленный в потолке первой вытяжки, также позволяет включить духовку.В этом случае дымовые газы проходят через этот колпак, практически не нагревая его.

На 19 ряду под пропилом кирпича начинаем формировать свод шеста (пространство над пластиной).

20-21 серии

На 20 серии делаем горизонтальный револьверный канал, а в повороте канала от левого зеркала печи устанавливаем чистую дверцу. Справа располагаем фигурные основания четырех душевых лейок, выступающих за зеркало печи.

На боковых стенках тигля, также обрезав кирпичи, начинаем формировать его боковую арку.Устраиваем перекрытие над распашной дверцей печи. Этот проем закрывается двойным стальным уголком. Поверхность углов снизу покрыть сверхсилой, зажав края кирпичом сверху. Кирпичи кладут внахлест перед установкой запилием болгар «в замке».

В левом переднем углу внутри тигля начинаем горловину выхода дымовых газов из тигля — также разрезая кирпичи.

При нагревании конструкции может произойти деформация кладки, поэтому устанавливаем стальные планки 4 х 50 * 1750 мм, фиксируя их в кладке шпильками.Стяжки в поперечном направлении будут ставить на 23 ряд.

На 21-м ряду ставим стопные пластины для устройства арочного нахлеста через шест.

Делаем четыре углубления в кладке на правом зеркале духовки, формируя душники.

22-23 серии

Разрезанием кирпича заканчиваем канал выхода дымовых газов из тигля и доводим его до уровня свода шеста. С лицевой (передней) стенки топки ставим чистку для доступа к этому каналу.Продолжить формирование углублений для гантелей и свода на правой и левой стене. Обустройте арочный свод полюсного окна, предварительно сделав арочный узор.

В 23 серии мы завершаем гантели, выясняя болгарку. Крепим прижимные планки в поперечном направлении, фиксируя их в кладке шпильками.

Дымоход, образованный на левом краю зеркала, необходимо объединить с дымоходом топки и вытяжным колпаком, то есть объединить в одну трубу, центр которой будет расположен на расстоянии -71 см от левого. зеркало печи.Его размеры 51 х 51 см. Поэтому все дымоходы и вентиляционные каналы должны быть смещены к этому центру. Таким образом, на 23-м ряду начинается формирование наклонных каналов, для объединения их в один общий.

24-26 серии

Со стороны переднего зеркала печи начинаем перетрубку, которая в русской печи представляет собой устройство для улавливания и контроля дымовых потоков, направляемых в трубу.

На 24 серии ставим поворотный клапан, закрывающий дымоход печи.

Продолжаем обрезать кирпичи, образуя арку свода на правой, левой и передней стенах. Дорисовываем арку окна шестом.

На 25 и 26 рядах продолжить наклонный, уже слившийся канал, уменьшив его сечение до размеров стандартной калитки 250 * 200 мм.

Ссылка по теме: Русская печь своими руками — вариант 2: чертежи и фото

27-29 серии

Продолжайте наклонный канал дымохода налево.На 27 серии устанавливаем вентиль №5 на вентиляционную трубу, подготовив посадочную муфту для ее установки. На правом плече рожка образовалась свободная площадка, которую завершаем изогнутым карнизом из фасонных кирпичей.

Вентиляционный канал может быть выведен в дымоход до общего клапана №6, затем он дважды закрывается и может быть активирован только при открытом общем клапане №6. Если вентиляционный канал выведен в общий патрубок над вентилем №6, он может работать автономно.

В моделях серии 28-29 активное смещение вентиляционного канала продолжается в сторону трубы.

30 серии

Разделкой кирпича завершаем общий канал дымохода и устанавливаем последнюю защелку №6.

31 серия

Сформируйте трубу сечением 51 * 51см.

© Автор: А. Смирнов Заказ, чертежи В. Ефанкин

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Построим печь в баню своими руками!

В последнее время русская баня покупает все большой популярностью. И не зря, ведь поход в баню дает не только возможность умыться и хорошо попариться, но и получить мощный заряд бодрости на целую неделю.

Несомненно, самый главный элемент бани — это печь. Если вы планируете построить баню, то без нее не обойтись. Конечно, вы можете просто выбрать и приобрести готовый. Благо в продаже сейчас их великое множество. Но в этой статье мы поговорим о том, как построить печь для бани с самой емкостью для воды. Это, собственно говоря, не так уж и сложно. Главное — соблюдать технологию при изготовлении и понимать принципы, по которым нагревается баня.Дровяная печь в этом плане заслуживает отдельного упоминания. Он может отапливаться дровами, углем или торфом, менее технологичен, чем электрические или газовые печи. Плюс стоит отметить, что новые заводские модели, какими бы хорошими они ни были, не смогут дать уникальных ощущений, которые дает традиционная русская печь-каменка. Ведь печь в бане — это не только один из элементов конструкции, но и особый антураж и микроклимат, создаваемый сжиганием дров.К тому же такая модель более безопасна, чем электрическая и газовая, не требует затрат на дополнительные коммуникации. Установив в бане дровяную печь, можно не опасаться утечки газа или короткого замыкания в цепи.

Для небольших помещений рекомендуется изготавливать печи с небольшой теплоемкостью. Снизу такой печи располагается духовка, по центру — нагреватель, а над конструкцией — емкость с водой.Внутри металлического кожуха можно укладывать кирпичную стену (есть и вариант такой печи без использования кирпича), камни кладут на решетку из стальных полос. Вышеупомянутый бак нагревается за счет горячих газов, вода в него заливается через специальное боковое отверстие. Сборка такой конструкции относительно проста и осуществляется сваркой.

Также печь в бане можно сделать из толстолистового железа вообще без использования кирпича. Внизу этой конструкции находится пепельница (устройство для сбора золы от сгоревшего топлива), вверху — топка, вверху — колосниковая решетка.На решетке камни, чуть выше и сбоку от них дымоход. Такая система довольно проста в сборке, но она очень долго не сохраняет тепло из-за отсутствия в ней кирпичных стен.

Как видите, при наличии соответствующих знаний и определенного умения сделать печь для бани своими руками совсем несложно. Главное — трудолюбие и энтузиазм.

Строительство русской печи своими руками: теория и практика

Русская печь своими руками

Начать стоит с того, что существует три основных типа печей, различающихся размерами. Первый типичный размер составляет 178 х 124 см, второй — 213 х 147 см, а третий — 231 х 160 см. Естественно, что указанные размеры могут быть отклонены. На сегодняшний день средние размеры печи составляют 213 см в длину, 142 см в ширину и 180 см в высоту. Их хватает для обогрева помещения площадью 30 м², а также для приготовления пищи.

Традиционный вариант

Чтобы ответить на вопрос, как сделать русскую печь своими руками, для начала нужно определиться, какую печь нужно построить.Есть традиционный вариант. Он состоит из следующих частей:

1. Для сушки, а также хранения дров используется костер.
2. Для хранения посуды есть небольшое углубление, называемое холодной плитой.
3. Еще есть шестерка — небольшое пространство перед тиглем, в котором установлен горшок.
4. Следующий элемент находится ниже. Так называется пол варочной камеры. Отличается тем, что имеет небольшой уклон в сторону рта. Это сделано для того, чтобы тяжелую посуду было легче переносить.
5. Варочная камера или тигель. Это место, где готовят еду и кладут дрова. Арка этой камеры также отличается небольшим уклоном под потолок спереди. По этой причине там не смогут скапливаться горячие газы, которые будут согревать плиту, а также расположенную вверху лежанку.
6. Другой элемент — кольцевое пространство. Эта камера находится над шестой, а за ней следует дымоход.
7. Просмотр. Так называется дверь, которая используется для полного перекрытия дымохода.
8. Последний элемент — диван. Горизонтальная поверхность, которая находится за дымоходом, предназначена для отдыха.

Современный дизайн

На сегодняшний день наиболее распространенным вариантом является русская печь из кирпича. Своими руками такой вариант тоже можно сделать. Считается улучшенной версией традиционного дизайна. Отличие в подпольной части, поэтому обогревать комнату становится комфортнее. К тому же летом удобнее готовить еду, так как нет необходимости отапливать дом, а печь используется как обычная.

Выбор места для кладки

Прежде чем приступить к строительству русской печи с печкой и лежанкой своими руками, нужно правильно выбрать место для ее установки. Это очень важный момент. Например, если здание построено из дерева, то расстояние между стенами топки и стенами дома должно быть не менее 200 мм. Однако этого будет недостаточно. Необходимо закрепить стены, прикрепив к ним негорючий материал.Чаще всего в качестве такого сырья используют асбестовые плиты.

Если, например, для установки русской печи своими руками место выбирается между двумя комнатами, то проем в деревянной стене необходимо замуровать. Его толщина также должна быть не менее 200 мм. Дополнительной защитой станет укладка таких же асбестовых плит между деревом и кирпичом.

Необходимые инструменты

Стоит отметить, что для укладки русской печи своими руками используются одни и те же инструменты, вне зависимости от того, какой тип конструкции будет выбран:

• Обязательно понадобится мастерок или мастерок.Их используют для нанесения кладочного раствора на кирпичи. Кроме того, их используют для очистки стыков от излишков смеси, если таковые появились.
• Второй инструмент, который вам понадобится, — это комбинация молотка и кирки. Отбойный молоток будет использоваться не только для растрескивания, но и для соскабливания кирпича в процессе. Так как, скорее всего, вам придется придать материалу желаемую форму в зависимости от обстоятельств.
• В том случае, если декоративная отделка печи плиткой не планируется, то вам понадобится такой инструмент, как вышивка.Его используют для создания ровных горизонтальных и вертикальных швов.
• Швартовка тросовая. Применяется для контроля ровности кирпичной кладки. Однако вместо этого можно использовать более современное изобретение — строительный уровень.
• При кладке русской печи своими руками заказ также является обязательным элементом. Он поможет сохранить вертикальность кладки, а также с его помощью можно будет следить за толщиной горизонтального шва.
• Также необходим отвес, который также используется для поддержания вертикальности стен.Главное преимущество инструмента в том, что он быстро устанавливается в нужном месте.
• После закладки фундамента под топку обязательно нужно будет один раз воспользоваться правилом, чтобы выровнять уложенный раствор.
• Лопата, а также емкость, в которой будет замешиваться смесь.
• Хорошим дополнением станет мерная планка. Его используют для измерения ширины шва.

Строительные материалы

Для возведения русской печи печкой своими руками потребуется определенное количество материалов.Здесь важно отметить, что объем необходимого сырья будет напрямую зависеть от модели печи, а также от ее размеров. Помимо того, что вам понадобится много материала для кладки стен и внутренних отделений печи, вам понадобится много ингредиентов и для устройства фундамента. Это необходимо, потому что сама конструкция будет очень массивной. Рекомендуется не экономить на стройматериалах, чтобы печь эффективно выполняла свои функции и при этом выглядела достойно.

Чертеж и фундамент

При постройке русской печи своими руками чертежи — довольно важная часть. Конечно, можно и без них, но тогда велик шанс ошибиться при работе, так что лучше все равно их сочинять.

Первым шагом практической части является устройство фундамента под сооружение. Здесь стоит сразу оговориться, что для устройства хорошего фундамента вам придется выкопать яму в том месте, где вы планируете возводить постройку.

Фундаментные работы

Для обустройства русской печи лежанкой своими руками необходимо залить основание по следующим правилам:

1. Размер котлована должен быть больше периметра ямы. будущую печь примерно на 120-150 мм с каждой стороны. Глубина котлована будет зависеть от плотности почвы, однако приблизительно этот параметр всегда находится в пределах от 500 до 700 мм.
2. Когда яма готова, ее дно накрывают песчаной подушкой, поливают водой и утрамбовывают.Процедура повторяется до тех пор, пока толщина слоя после утрамбовки не достигнет 200 мм.
3. После этого укладывается слой щебня или щебня. Его толщина от 100 до 150 мм. Поскольку этот материал не сможет самостоятельно создать ровную подушку, его необходимо сверху присыпать песком, залить водой и еще раз утрамбовать, чтобы получилась ровная поверхность.
4. Далее на эти слои укладываются два листа рубероида, на которые монтируется опалубка. Чтобы раствор не протекал через щели в деревянном ящике, его стенки можно накрыть полиэтиленовой пленкой.
5. Смесь готовится из одной части цемента, трех частей песка и пяти частей щебня. Количество воды наливается ровно настолько, чтобы получить однородную полужидкую консистенцию.
6. Первый слой раствора, который заливается, называется грубым и состоит из гравия и цемента. Толщина слоя должна быть от 200 до 220 мм. Чтобы избежать появления пузырьков воздуха, смесь несколько раз протыкают штыковой лопаткой.
7. Когда смесь начнет схватываться, необходимо установить в нее несколько стальных стержней так, чтобы они были выше грубого слоя фундамента на 50-70 мм.
8. После этого можно заливать следующий слой смеси. Его толщина должна составлять 100-150 мм, а когда он схватится, то поверх него укладывается армирующая сетка. Раствор заливается на сетку до края опалубки. Для выравнивания фундамента используется правило.
9. Когда бетон полностью высохнет и наберет необходимую прочность, на него укладывают еще один слой рубероида.

Что нужно знать о кладочном растворе

Чтобы успешно построить русскую печь своими руками, необходимо уметь приготовить правильный раствор.Основные требования к материалу — эластичность. Также он должен быть достаточно тонким и не трескаться при высыхании, а кроме того, идеально герметизировать все швы.

Самостоятельное приготовление смеси

Сегодня можно купить готовый раствор для кладки, однако, по мнению специалистов, лучше приготовить его самостоятельно.

Основная сложность этого процесса в том, что подобрать глину непросто. Для хорошего решения лучше всего выбирать его жирные разновидности. Такая глина придаст раствору необходимую эластичность.Чтобы сделать качественный раствор для русской печи своими руками, нужно много времени.

• Первым делом необходимо очистить покупную глину от мусора, а также от посторонних включений. После этого материал замачивают в воде на сутки.
• Затем небольшие порции глины смешивают с разным количеством песка. Из этой смеси делают лепешки толщиной 1 см. Их оставляют сохнуть на два-три дня, прежде чем записать, какие пропорции были введены.
• По истечении этого срока торты проверяются.Удачным считается тот, на котором появилось меньше всего трещин.

Строительная кладка

Одним из самых ответственных этапов строительства русской печи своими руками является кладка кирпича. Описанная конструкция должна быть, в первую очередь, полностью безопасной для жителей дома, а значит, нельзя использовать некачественный кирпич с трещинами или сколами. Толщина всех швов от 5 до 8 мм. Кроме того, используется разная кладка.Некоторые отделы следует делать в один кирпич (длина сырья), полкирпича (ширина) и четверть кирпича (толщина).

Чтобы добиться от конструкции максимальной функциональности, необходимо сразу удалить лишний раствор со стен не только снаружи, но и изнутри. Чертежи и заказ русской печи своими руками должны учитывать толщину кладки внешних и внутренних стен. Снаружи можно использовать как полукирпич, так и весь, внутри — только полукирпич.Однако чем толще стена, тем дольше потребуется прогрев конструкции. По этой причине кладка в половину кирпича считается оптимальной для любых стен.

Начало кладки поэтапно

Первый ряд является наиболее важным, так как он задает ровность, направление и обеспечивает точность всей печи. Следовательно, он должен быть идеальным. Чтобы не ошибиться при кладке даже всухую, рекомендуется для каждого кирпича наметить места фундамента с помощью линейки, уголка и мелка.

Начиная со второго ряда выкладывают не только стенки топки, но и место для зольника, и каналы для чистки.

На третьем ряду нужно озаботиться установкой двух дверей. Один для нагнетательной камеры, другой для пылесоса. Дверь крепится проволокой, которая наматывается на уши, а концы проволоки укладываются швами. Хотя эти части еще не полностью встроены в кладку, их необходимо поддерживать с обеих сторон.

Порядок кладки печи

• Четвертый ряд полностью закрывает все входы в каналы сверху.Этот слой будет перекрытием очага канала.
• В пятом ряду необходимо установить решетку для большой топки, а также без раствора произвести внутреннюю кладку топки.
• В шестом ряду необходимо выделить место под установку бака для горячей воды.
• В седьмом ряду нужно разместить решетку для маленькой топки, а также дверцу для большой топки.
• В восьмом и девятом — закрепить дверцу небольшой камеры сгорания.
• В десятом следует приступить к выкладке низа топки, а также совмещению большой и малой камеры сгорания. В этом же ряду также заблокирована емкость для воды.
• В одиннадцатом ряду, по краю кладки, между двумя топками монтируется металлический уголок 50 х 50 мм. Это будет основа для установки плиты.
• В двенадцатом ряду формируются передняя и боковые стенки варочной камеры.
• На 13-м ряду работа продолжается, как и на 12-м.
• 14 ряд ​​- место для формирования входа в дымоход.
• На 15-м ряду кладка должна сужаться и перекрывать варочную камеру.
• 16 числа необходимо скрепить боковые стенки металлическими планками со стопорами.
• 17 числа продолжается кладка дымохода и проводится еще несколько операций: сужение арки, установка металлической стяжки.
• В 18 ряду в задней части топки монтируется шаблон.
• В 19-м ряду нужно усилить стальную полосу стальной полосой, которая является входом в варочную камеру.
• В 20-м, после возведения стен на один ряд над сводом, пространство над варочной камерой засыпали песком.
• 21 ряд — это перекрытие песка кирпичной кладкой.
• 22 ряд — сужение наружной трубы и установка металлического элемента с круглым отверстием.
• 23 ряд продолжается до 22 и здесь монтируется дверца для чистки дымохода.
• В 24 ряду установлен клапан регулировки тяги.
• 25 и 26 ряды — это перекрытие пространства над вентилем.
• С 27 по 29 ряд кладка дымохода совмещена с дымоходом.

Своими руками варочная плита с лежанкой. Классическая русская печь с лежанкой

В мире существует множество печей, которые можно разделить по форме исполнения, внешней отделке, используемому топливу и назначению.На страницах нашего ресурса мы рассматривали различные варианты печей для бани, теплицы, отопления дома, приготовления пищи.

Но русская печь по-прежнему популярна, это уникальная конструкция, которая не только обеспечивает отопление дома или дачи, но и дает место для отдыха. Ведь оригинальная русская печь — это топка с лежанкой.

На печку ночью — болячки прочь!

Печь из кирпича с лежанкой — это не только удобно, но и полезно.Наши предки большую часть времени проводили в поле или ухаживали за домашним скотом, иногда на ветру или в сырости. Следовательно, нередки болезни суставов, ревматизм и радикулит.

Конечно, в те времена лечить эти заболевания было принято в основном народными средствами: различными отварами и компрессами. Помогла русская баня. Однако ванны нагревали не чаще одного раза в неделю из-за их неспособности работать непрерывно: нагрев ванны — процесс трудоемкий.

Но печь с лежанкой, в отличие от бани, всегда была центром дома. С их помощью можно было одновременно утеплять избы и лечить больные суставы.

Современные теплые кушетки

Отопительно-варочная печь с лежанкой в ​​те времена считалась поистине королевской. Неудивительно, ведь это позволяло одновременно решать множество вопросов в домашнем хозяйстве. Сегодня можно найти даже камин с лежанкой.

Теперь, когда высокие технологии внедряются повсюду в нашу жизнь, многие люди уже не думают о них без компьютеров, телефонов, холодильников и телевизоров, но русская печь не потеряла своей актуальности.

Дело в том, что кладка хорошо аккумулирует тепло, а потом равномерно отдает его долгое время. Можно с уверенностью сказать, что русская печь по этому показателю превосходит любую современную конструкцию.

Если есть агрегаты, которые могут оказать такое благотворное влияние на человеческий организм, как русская печь, то, скорее всего, они безумно дорогие и их могут обслуживать только специально обученные профессионалы. Кроме того, очень гармонично будет смотреться русская печь в интерьере дома или дачи.

Сомнения прочь — строим лежанку

Своими руками построить печь с лежанкой может любой желающий. Со своей стороны мы постараемся помочь вам построить эту печь самостоятельно.

С чего начать строительство?

Если русская печь строится своими руками, то работу следует начинать с планирования и подготовки инструментов и материалов.

Мы не будем подробно останавливаться на этом вопросе, так как мы неоднократно писали на своих страницах о выборе кирпича для печи, выборе и приготовлении песка и глины, приготовлении раствора, строительстве фундамента и гидроизоляции.Остановимся на главном.

Внимательно изучаем заказ

Чтобы сложить русскую печь для дома, дачи или бани, требуется заказ. Если габариты печи стандартные, то порядок используется типовой. Если печь строится для помещения, размеры которого не позволяют разместить стандартную печь, необходим специально разработанный заказ.

Для опытного специалиста разобрать заказ не составит труда .Но мы неоднократно обращали ваше внимание на то, что на страницах нашего ресурса мы стараемся подавать информацию максимально упрощенно и понятно.

сайт — надежный справочник

Чтобы новичок не заблудился в дебрях чертежей и сложных терминов, мы постараемся проиллюстрировать, как следует делать кладку, дублируя каждое число дополнительной картинкой, которая позволит любому новичок разбирается в тонкостях каналов, дымоходов и заслонок и собирает русскую печь.

Песнопения: начало кладки

Русская печь строится своими руками, правда, как и всякая кирпичная печь, начиная с 1-го ряда.

• 1-й ряд. Выкладываются траншеи. Первый ряд очень ответственный, кладка кирпича ведется с контролем уровня застройки.

Траншеи — это кирпичные стены, уложенные параллельно в два ряда в основании печи. Их строительство ведется с небольшим интервалом.

Если кладка своими руками — ваш первый опыт, то кладите каждый кирпич с контролем уровня здания. Конечно, времени на это уйдет гораздо больше, но русская печь неплохо получится.

• 2-й ряд. Кладка траншей продолжается. Внимательно следите за кладкой кирпича.

Зольник: соблюдаем правила установки дверей

• В 3-м ряду устанавливается нагнетательная дверца.Обратите внимание, что при нагревании металл расширяется. На наших страницах мы описали правила установки дверок печки с асбестовой обмоткой.
Для чистки установлены три дверцы. Начинается укладка горизонтальных каналов. В этом ряду начинается формирование топки. Поэтому устраивается вагонка. На рисунке наглядно показано, как начать вагонку, она выделена отдельным цветом.

• Шестой ряд повторяет пятый. Продолжаем оформлять вагонку. Уровень кладки сравнивается с верхом двери для очистки. Решетка ставится на этот ряд. Повторяем, внимательно следим за перевязкой кирпичей.

Колпачки — это то, что согревает плиту.

• Продолжаем укладку в 10 ряду.Уровень кладки сравнивается с верхом дверцы камеры сгорания. Подкладка продолжается. Каналы почти полностью сформированы.

Устраиваем градовой и всасывающий каналы

• В 11 ряду дверца топки полностью перекрыта. Обратите внимание, что в этом ряду четыре канала для всасывания. 1-й канал расположен от камеры сгорания к подъемному каналу, два канала расположены между глухими камерами.
• Когда в этом ряду начинает формироваться верхняя часть топливной камеры, один канал направляется сверху в боковой глухой канал.

Хайло — переход из камеры сгорания в дымовой канал.

• В 12-м ряду продолжаем укладку футеровки и формируем холм топливной камеры. В этом ряду перекрываются четыре всасывающих канала. Глухие каналы полностью сформированы. Обратите внимание, что облицовка начинает сужаться, образуя купол.

Перекрываем топку и чистим футеровку

• В 14 ряду продолжаем укладку пола. Здесь главное соблюдать перевязку и выдерживать вертикальность углов и горизонтальность сформированной поверхности.

Устраиваем «песочный» забор

• В 15 ряду продолжается формирование выходного вертикального канала и выкладывается своеобразный бортик.В будущем сюда можно будет засыпать чистый вымытый песок.
• Горячий песок — отличный помощник при болях в суставах и радикулите. Заливать нельзя, все зависит от вашего желания. В любом случае, в будущем, если у вас возникнет такое желание, духовка будет к этому готова.

Дымоход и защитная сетка

Готовая печь

Начиная с 23-го ряда выкладывается непосредственно дымоход печи. Мы не будем акцентировать внимание на этом вопросе, так как наш ресурс довольно подробно рассказывает о том, как построить дымоход своими руками для различных печей, работающих на разном топливе.

Не «шведка» и не «голландка», а русская кушетка

Мы разобрали вопрос, как идет устройство русской печи своими руками не только для отопления дома, но и для здоровья.

Мы постарались выбрать наиболее незамысловатый вариант кладки, который проще всего сделать своими руками. Для тех, кто хочет погреться в духовке и не имеет большого опыта в печных делах, этот вариант является наиболее приемлемым.

.

Например, шведская печь с лежанкой немного сложнее по конструкции, так как в ней нужно было бы разместить плиту или духовку.Построенная нами печь более близка по назначению и конструкции, но с истинно русским дополнением.

При желании русскую печь с печкой можно соорудить, размеры и соответственно порядок этой конструкции несколько другие. Русская печь с подпуском для многих случаев является наиболее рациональным и современным вариантом классической печи. От обычной печи она отличается наличием варочного пола, то есть это русская печь с печкой и лежанкой. Топка в такой конструкции имеет меньшие габариты, так как ложе на ней намного скромнее по площади

Но даже такая печка, можете поверить нам на слово, не раз доставит вам удовольствие зимой, холодными ночами, так что стоит потратить время на его создание.

Здоровья Вам и Вашим близким!

У такой печи есть будущее и на дачном участке она может быть востребована. Дело в том, что любителей «согреть косточки» на лежанке много, а построить русскую печь из-за лежанки достаточно дорого, так как русская печь слишком велика и имеет невысокий КПД. Да и сейчас мало кто хочет использовать ее в качестве плиты (даже многие рассматривают «шведскую» плиту только как запасной вариант — на случай, если вдруг отключат электричество или не подведут газ).Кроме того, на теплой лежанке можно не только поспать и погреться, но и подсушить овощи, зелень и другие дары леса и сада.

Размеры печи

Размеры кровати 178,5х63,8 см. Площадь отапливаемого помещения до 35 м1
Общий вид печи с рис. 2.

Расположение печи

Самое удобное место для плиты — в проеме перегородки между комнатой и кухней.

Описание конструкции печи

Печь имеет летний и зимний режимы нагрева. Схема движения дымовых газов показана на секциях топки (рис. 3). Во время летнего пожара обе заслонки и дымовые газы от топки открыты, проходя под печью и нагревая ее, уходят прямо в трубу. Чтобы топить лежанку (зимний смысл), необходимо закрыть вентиль 2. Горячие дымовые газы на выходе их града 19. Изменив свое направление, они устремятся по горизонтальным дымоходам зимней топки 14.расположен в основании печи. Отдав тепло основанию топки и лежанке, дымовые газы через окно 17 попадают в вертикальные дымоходы 15, а затем через окно 18 в дымоход.

Стены топки и ближайшие к ней части дымовых труб облицованы или облицованы шамотным кирпичом.

Длина дымоходов в топке увеличена по сравнению с обычной шведкой за счет горизонтальных перемещений станины, поэтому не устанавливают печь, без надобности увеличивающую теплоотдачу и не делают дымоходы в нише над варкой камера.

В духовке установлена ​​небольшая двухконфорочная плита размером 31х63 см.

Дымоходы лежанки — это две последовательные заглушки, разделенные перегородками на четыре части. Они покрыты трехрядной кладкой.

Каменная печь

В открытии 8-го. 9-й и 10-й ряды устанавливают топочную дверцу — самую неустойчивую часть топки. От постоянных открываний и закрытий он расшатывается и со временем выпадает из отверстия.Фиксация ее проволокой или хомутами ненадежна и недолговечна, из-за чего дверь часто приходится повторно закреплять, демонтируя кирпичную кладку печи.

Прием крепления топочной дверцы. Для этого вырежьте две пластины из кровельного железа или нержавеющей стали длиной 500-550 мм и шириной 50-55 мм. Края пластин размером 120-150 мм часто протыкают гвоздем. Одна пластина крепится двумя болтами диаметром 06 мм снизу двери, другая — сверху, а края закладываются кирпичной кладкой.Закрепленная таким образом дверь прослужит долго и надежно, что проверено на практике.

От колосниковой решетки до варочной панели устраивают топку. Глубина топки от двери до задней стенки 43 см. Ширина 51 см. Слишком глубокая и широкая топка приводит к неоправданно большому расходу дров, преждевременному износу топки и снижению ее КПД. Высота топки от решеток до печи 42 см. В действующей топке дрова горят слабо, температура не поднимается до значений, необходимых для полного сгорания топлива.Верхняя часть пламени, в которой должна гореть сажа, упирается в варочную панель, и температура в ней падает. Из-за этого происходит неполное сгорание топлива, снижается КПД топки, увеличивается нагар в дымоходах.
Расстояние между варочной панелью и дверцей печи составляет два ряда кладки. На меньших расстояниях кирпичи над дверцей топки рыхлятся преждевременно, и их замена — чрезвычайно трудоемкая работа.

На 12 ряду устанавливается варочная панель чугунная.Она — самая нагретая металлическая деталь в печи. Поэтому температурные зазоры между ней и кирпичной кладкой нужно оставлять не менее 10 мм.

Чтобы варочная панель настраивалась плавно и надежно, сначала выкладывается 12 ряд без раствора. Ставят тарелку на место и очерчивают по контуру. После снятия плиты на кирпичах с помощью болгарки вырезают четвертинки и укладывают ряд уже на раствор. Пластину кладут на густой раствор четвертью, затем резиновым молотком постукивают в рабочее положение по уровню.Табличку ставят так, чтобы ее можно было снять в случае выхода из строя и поставить другую.
Установка варочной панели завершает строительство самых сложных частей печи. Дальнейшая укладка не представляет особой сложности. Соблюдая правила, выполнить всю кладку печи несложно.

Отделка и сушка печи

Духовку после укладки необходимо просушить перед использованием. Сушка печи состоит из двух этапов: сначала путем естественной сушки в течение одной-двух недель с открытыми дымовыми заслонками, дверцами печи и воздуходувки, а также при открытых дверях птичника.(В сырую холодную погоду дымоходы печи можно просушить теплым воздухом от электрокалорифера). Затем печь также сушат огневой сушкой в ​​течение одной-двух недель. При этом топят печь утром и вечером небольшими охапками мелко нарезанных сухих дров — по 4-5 кг каждая. От традиционных березовых дров, выделяющих много смолы и копоти, необходимо отказаться. Лучше топить осиновую древесину или другие, не выделяющие копоти.

Готовность печи

Если на заслонках холодного дыма нет влаги, духовка просушена.Готовность духовки к работе можно проверить более простым и надежным способом: положить в протирки мятые газеты, а через день-два убрать. Если сушить духовку, газеты будут сухими.
Не сушеную печь нельзя топить, она разрушится уже на первых печах. Даже высушенную духовку в начальный период эксплуатации нельзя интенсивно нагревать.
Духовка прослужит дольше, если ее топить ежедневно. Если печь долгое время не топилась, как это бывает на даче, первая печь не должна быть слишком интенсивной.

Использовать русскую печь в деревенском доме уже было невозможно: топить ее было просто опасно. Мы решили разобрать старую духовку и сделать новую — поменьше, но обязательно с теплой лежанкой на удобном для пожилого человека уровне. Евгений Гудков, топный мастер, рассказывает о строительстве этого очага.

В прошлом году буквально в последние дни осени ко мне обратился один из моих родственников с просьбой о помощи. Мать переехала в его город на зиму, потому что русскую печь в деревенском доме нельзя было использовать.А маму тянуло в родной дом, где всегда можно залезть на теплую печь. Нужно было либо ремонтировать старую русскую печь, либо строить новую.

Поиск решения
Конечно, раньше духовку использовали в основном для приготовления пищи. А теплая арка и стены топочной камеры обогревали кухню. Как известно, на русской печи в морозные дни можно прилечь на арку, чтобы согреться.

Необходимо было сделать новую печь, в которой тоже была бы лежанка, только расположенная ниже, чем в старой версии.Однако у нас вряд ли получится расположить лежак нужной площади ниже уровня варочной поверхности. Мы смогли сделать это на высоте 13 рядов кирпичей, а преодолеть две ступеньки, чтобы подняться на такой подиум, вполне возможно даже в преклонном возрасте.

Материал для духового шкафа
Сорок лет назад в условиях российской глубинки не всегда можно было свободно купить хороший кирпич или цемент. Они писались строчкой за полгода вперед. И по цене это было не всем доступно.В рассматриваемом селе было два кирпичных здания царских времен — церковь и
помещичьих домов. Люди постепенно демонтировали стены хозяйского дома. В настоящее время о существовании помнит только подвал.

Почему я об этом говорю? Печи из этого кирпича и по сей день служат источником тепла. Поэтому при разборке старой печи Мы постарались сохранить для повторного использования сохранившиеся кирпичи предыдущей кладки: те, что были обращены к камере сгорания, были практически разрушены.

Фундаментом служили несколько столбов из дубовых бревен, поверх которых были уложены доски — тоже из дуба. В качестве теплоизоляции и для защиты стены дома от перегрева топки использовалась засыпка из щебня. Но мы не использовали бревна, доски и засыпку; основание печи сделано новым.

Фундамент под новую печь
Изготовлен новый фундамент печи из железобетона. Удалили грунт на глубину 30 см, засыпали песчано-гравийную подстилку и залили бетон в опалубку, используя арматуру из прутьев 0 12 мм.После укладки гидроизоляции и защиты стен асбоцементными листами приступили к укладке печи.

Духовка новая
Для кладки использовался кирпич, рассортированный при разборке старой печи. Топка была облицована заранее подготовленным шамотным кирпичом и глиняно-песчаным раствором.

Наша новая плита похожа на кухонный очаг, внешне напоминая отопительно-варочную плиту. Перекрытие топки — чугунная двухконфорочная панель, установленная на 12-м ряду (всего лежака — из 13 рядов).

Все двери — воздуходувки, очистители, топки — устанавливаются с помощью керамического шнура и проволоки. В каждом ряду в горизонтальные швы укладывались полосы кладочной стальной сетки. Практический опыт убедил меня в целесообразности его использования для уменьшения трещин в кладке при обогреве топки — особенно в районе топки.

Поверх чугунного щита выложен слой кремнеземистого войлока, посыпан песком и уложены мраморные плиты толщиной 40 мм (по срочному требованию заказчика).Облицовка горизонтальной поверхности печи напольной клинкерной плиткой.

Уличная труба оставлена ​​на цементной основе с внутренней вставкой 150 мм в металле. Контрольная топка показала отличную тягу. Для лучшего внешнего вида печь и дымоход в помещении заклинили и побелили.

Через два дня после обшивки стен кухни вагонкой и просушивания кладки хозяйка уже сама топила плиту — и я увидел на ее лице улыбку.А какая может быть лучшая благодарность мастеру за проделанную работу?

1.
2.
3.
4.

На сегодняшний день создано большое количество печей, которые имеют множество функций и характеристик. Но на фоне бани, отопительных или кухонных плит выделяется особый вид — печь с лежанкой. Такая печь у большинства людей прочно ассоциируется со старинным русским укладом жизни. Печь-печь своими руками построена для обогрева дома и комфортного пребывания в тепле.

Полезные свойства печки с лежанкой

Современная отопительная печь с лежанкой

На сегодняшний день существует множество вариаций печей.Появление высоких технологий и сложной бытовой техники в каждом доме побудило людей переложить на них свои заботы и, наконец, позаботиться о своем здоровье. Печка с лежанкой помогает заботиться о здоровье, принося своему хозяину много пользы. Полезные свойства такой печи обусловлены тем, что кирпич, из которого она изготовлена, очень хорошо аккумулирует тепло, а затем равномерно и надолго его возвращает.

Аналогов печам практически нет, а существующие устройства слишком дороги и высокотехнологичны, и эксплуатировать их могут только квалифицированные специалисты.

Печь с лежанкой своими руками

Начать строительство печи стоит с подготовки инструментов и материалов. Их номенклатура известна давно и ничем не отличается от средств, необходимых для строительства обычной кирпичной печи, поэтому вопрос выбора глины или устройства фундамента здесь не затрагивается.При желании вы можете обратиться к предыдущим статьям, в которых описываются эти процедуры. На фото схематический алгоритм подбора инструментов и материалов.

Самое главное, что может сделать строитель при возведении печи, — это изучить схему заказа и постоянно держать ее под рукой, чтобы выполнять все работы в соответствии с инструкцией. Опытные печники мгновенно разберутся с порядком, и часто держат в уме самые распространенные схемы, но новичкам в этом деле будет намного сложнее, так как нужно будет каждый шаг сверять с инструкцией.

За исходные данные принимаем то, что фундамент готов, гидроизоляционный слой уложен, все строительные материалы и инструменты в наличии.

Печь-печь — уют и комфорт

Представленная печь по своим характеристикам очень похожа на настоящие старинные русские печи (читай: «»). Благотворное влияние печи с печкой на человеческий организм неоспоримо: сон или отдых на такой плите могут привести в порядок шаткое здоровье. К тому же удовольствие, полученное от теплой печки, поднимет настроение, особенно зимой, когда тепло особенно необходимо.Отопительная печь с лежанкой должна стать неотъемлемым элементом любого дома, ведь полностью согреть холодное помещение может только настоящий огонь. См. Также: «.

Готовые печи для печки своими руками показаны на видео:

Не думайте, что отопительно-варочная печь с лежанкой — это вчера, ведь на электроплите можно готовить, а спать на диване. Наличие эстакады немного увеличивает расход топлива, но значительно увеличивает КПД топочного оборудования.Варочная панель — практичное решение, зачем отказываться от возможности готовить еду на плите, не тратя деньги на энергию? Шезлонг можно использовать как для отдыха, так и для различных хозяйственных нужд. Ничего лишнего!

Конструкция многофункциональной печи

Комбинированная конструкция массивнее компактного «голландца» и требует больше кирпича для постройки, но более эффективна, в будущем вам не придется сожалеть о лишних расходах и работа сделана. Современные модели очагов с печью и лежанкой отличаются от традиционных громоздких русских печей.

Особенности конструкции и важные правила

Сегодня многофункциональные печи экономно расходуют топливо, обладают высокой теплоотдачей, стильно выглядят и служат долго. Чтобы построить очаг своими руками, достаточно иметь базовые знания каменных печей, строго следовать рекомендациям и процедурам, составленным профессионалами.

1. Высота кровати не должна превышать 90 см от пола — это способствует более эффективному обогреву нижней части комнаты и делает место отдыха удобным для людей любого роста.
2. Под топкой рекомендуется не делать вытяжной дымоход, а отдать предпочтение вытяжке — такая конструкция увеличивает время охлаждения топки.
3. Отопительно-варочные печи с лежанкой весят от трех тонн и более, поэтому для них требуется мощный фундамент — бетонная плита углубления, армированная металлической арматурой.
4. Для использования печи в теплое время года нужно выбирать модели с летним режимом, в которых продумана конструкция дымохода и есть заслонки, перекрывающие движение газов.
5. При строительстве печи для двухэтажного дома лежанка и печь всегда планируются на нижнем этаже.

Необходимые материалы и схема кладки

Предлагаемая схема отопительно-варочной печи подходит для небольших домов, дач и летних кухонь площадью не более 28 квадратных метров. метров. Размеры постройки: 178 * 128 см, площадь кровати — 178 * 63 см. Чугунная печь расположена на удобном уровне — во время работы не нужно нагибаться и пользоваться рукояткой.

Модель с зимним и летним режимом эксплуатации. Клапан летнего режима расположен на 17-м ряду, зимой закрывается через 5-10 минут после растопки, чтобы выпустить горячие газы за счет полной циркуляции дыма. В холодное время года требуется две печи в сутки.

Нагрев топчана занимает около 2,5 часов, он долго сохраняет тепло и помогает решить проблему холодного пола. Помимо своего прямого назначения, приставку используют для сушки фруктов и грибов, обуви, одежды, белья, установив сверху складную металлическую сушилку.

Для работы потребуются такие материалы и печные устройства:

• кирпич керамический одинарный красный — 800 шт .;
• кирпич шамотный для футеровки топки;
• топочная дверца толстостенная;
• обдув двери;
• пластина чугунная 41 * 71 см;
решетка
• ;
• духовой шкаф с толщиной стенки 4-6 мм;
• уголки стальные 45 * 45, 50 * 50 см.

Схема отопительно-варочной печи с лежанкой

Современные решения печного отопления

Основой современных отопительно-варочных плит с лежанкой чаще всего является компактная «шведка» — она ​​занимает меньше места, чем Русская печка отлично работает и в летнем режиме.Часто в проектах можно встретить каминные топки со стеклянными дверцами — такой вариант декоративный и отлично вписывается в любой дизайн.

Идеи для дома и дачи

Модель с топчаном и застекленной печью

Небольшая настенная печь с каминной топкой и каменка со стеклянными дверцами. На невысоком топчане удобно сидеть и взрослым, и детям.

Многофункциональный печной комплекс для летней кухни

В этом комплексе есть все необходимое для летней кухни и беседки: печь, плита, сушилка, хлебная камера.Для варочной панели предусмотрена отдельная топка. Шезлонг можно использовать как рабочий стол.

Русская печь модернизированная изразцовая

Самонная печь с горелкой и лежанкой

На последнем фото — современная глиняная струйная печь, работающая по принципу газогенераторных печей, в которой не только топливо. горят, а также газы, которые образуются при сжигании дров. Конструкция отличается высоким тепловым КПД, экономичным расходом топлива и минимальным количеством сажи в дымоходе.Главное преимущество — быстрый обогрев помещения.

Проекты кирпичных печей для дома

Колокольня с лежанкой и плитой

Конструкция многофункционального очага включает двухконфорочную варочную поверхность, духовой шкаф и сушильную камеру. Рабочая камера закрывается стеклянными огнеупорными дверцами, что ускоряет приготовление блюд и создает эффект русской печи.

Комбинированная конструкция для дачи и загородного дома

Еще одна модернизированная модель с печью и топчаном.Внизу лежанки сделаны печки, увеличивающие теплоотдачу и обогрев в районе пола.

Вам необходимо заказать индивидуальные чертежи отопительных и варочных плит у профессионалов, которые могут похвастаться готовой работой. Если у вас нет собственного опыта печного дела, то лучше доверить весь процесс специалистам — от строительства фундамента до прокладки конька трубы.

Как самому добавить русскую печь с дилетантом.Как строится русская мини-печь своими руками? Русская печь для выпечки хлеба своими руками

Несмотря на солидный возраст и серьезную конкуренцию, российские печи по-прежнему пользуются спросом у загородных домовладельцев. Их используют в жилых домах, как основной или дополнительный отопительный агрегат, а также в различных уличных комплексах. На портале Forumhouse масса примеров исполнения как классических вариантов, так и доработанных, ориентированных только на подготовку дилеров.Рассмотрим:

• Что такое русская печь.
• В чем его конструктивные особенности.
• Какие печи строят наши мастера.

Русская печь — счастья не было бы …

Примерно в XIII веке Русь топили коптильными топками, продукты горения от которых уходили прямо в помещения и по всей двери. В остальном этот способ назывался черным цветом, так как копоть задерживалась на потолке и других поверхностях. Помимо столь своеобразного «декора» в выдающемся чувствовался характерный запах.

В следующем веке метод пытались усовершенствовать, добавив вытяжное окно с деревянной заслонкой в ​​стене над топкой, а после вытяжки появилась и в потолке. Сначала это был просто аттракцион (дым) с вентилем, позже его оснастили деревянным дымоходом (боротом). И только через несколько веков, в XVIII веке, появились первые русские печи с полноценным дымоходом, что во многом способствовало реформе Петра I. Как и в случае с бородой, он никому никому не доказал, а просто запретил строительство домов с фигурными печами. Сначала в Питере.В Петербурге (1718 г), а через несколько лет — и в Москве (1722 г).

Этот запрет стал отличным стимулом для теоретиков и практиков того времени, в спешке улучшивших «копчение» до более эффективных универсальных отопительных конструкций. Теперь печь не только обогревала дом, она также давала теплые спальни, служила сушилкой для заготовок, но и готовила пищу и поддерживала в горячем состоянии. И это не говоря уже об эстетике и комфорте.

Схемы кладки (квартир) и расчетные таблицы основных элементов русских печей разработаны архитекторами И.I. Свология и Н.А.Львов. Первое печатное издание, посвященное теоретическим основам дымохода, вышло в 1876 году. Однако горение, по большей части, в то время неграмотное, строили отличные печи и самостоятельно.

Конструктивная, материальная база

Традиционная русская печь — это массивная каменная конструкция периодического действия, нагревательная плита с подстилкой.

Благодаря высокой теплоемкости печь аккумулирует тепло и долгое время отдает его в помещение после выступа.Поэтому комната не образуется, даже если нет возможности постоянно поддерживать огонь. Стандартные размеры русской печи были привязаны к Аршинам, но при переводе в обычные сантиметры их обычно округляют.

• Длина — 3 АРШИНА (около 213 см, сейчас 210 см).
• Ширина — 2 АРШИНА (около 142 см, сейчас 140 см).
• Рост до Лены — 2,5 АРШИН (около 178 см, сейчас 180 см).

Русская печь таких размеров могла бы увеличить комнату около 40 м².При использовании современных энергосберегающих технологий эта площадь может быть значительно увеличена. То то, то сейчас, форма может быть любая, но конструкция классической русской печи неизменна.

• Проем — фундамент (камень, кирпич, бетон, деревянный), если пенет был деревянным, он совмещался с солнцем.
• СОЛНЦЕ (СУНД) — полость под печь, предназначенная для хранения и сушки топлива.
• Пина (арка) — это основание духовки, утепленное напылением (песок, кирпичная крошка, кламзит), которое обеспечивает оптимальную температуру в зоне приготовления пищи / духовки.
• Стерня — это небольшая полость для хранения посуды, если она расположена спереди, называется субстратом.
• Шестая площадка перед холмом выходит готовая к употреблению, предварительно вытащив из печи.
• Под основанием конфорки она выполняется с небольшим уклоном вперед (чтобы газы уходили под арку, и перемещать посуду было удобнее).
• Сжигание (варочная зона, топка) — сжигание топлива и приготовление пищи совмещены.
• Арка (небо) — это верхняя часть розжига прямоугольной, дугообразной или бочкообразной формы, расположенная поверх опоры, чтобы не было прямого нагрева кладки.
• Ленхинг (квартирный, блокированный) — площадка над холмом, предназначенная для отдыха или сна, один из основных элементов классического дизайна.
• Контрольный — прикрученный, камера над шестой, оканчивающаяся сужающимся соплом (Hyl), в котором идет дым, дающий тепло в дом перед выводом в трубу.
• Вид представляет собой вентиль с отверстием над Градом, расположенный за дверью, с помощью которого регулируется поток холодного воздуха из трубы.
• Труба (дымоход).
• Клапан находится в трубе, над видом, позволяет полностью перекрыть дымоход.

И пример печи с каменным цоколем.

В классическом исполнении русские печи относятся к конструкциям колпачкового типа с камерной конвективной системой.Поскольку источник тепла расположен практически на метровой высоте от пола, а в подколенной ямке не только отсутствуют каналы, но и она изолирована, разница температур в помещении может составлять более десяти градусов. В современных печах, используемых для приготовления пищи и обогрева, эта проблема решается устройством дымохода вместо солнца, обеспечивающего равномерный обогрев помещения на всех уровнях. Да и печи может быть несколько, в зависимости от требуемого функционала.

Все чаще на базе русских духовок строятся уличные комплексы, основной задачей которых является приготовление блюд в различных режимах.В этих печах больше нет спусков, значительно меньших габаритов, а для наиболее эффективного поддержания температурного режима в зоне варки используются теплоизоляционные материалы.

Еще одна модификация — сделать небольшую топку под шестую, чтобы можно было готовить в теплое время года без необходимости протирать всю печь и всю комнату. Нередко в таких жемчужинах швы над топкой оборудуют решетками, чтобы получился мангал, или ставят металлическую варочную панель.

Что касается кладочного материала, то оптимальный вариант — специальный дымоходный кирпич, рассчитанный на сильный обогрев. Но вполне жизнеспособны и конструкции из натурального красного кирпича в сочетании с камотеном в зоне топки и горловины.

Главное условие — кирпич должен быть качественным, не подвешенным, с гладкой поверхностью и хорошей геометрией, так как швы тонкие и играть с раствором не получится.

Есть кирпич декоративный с фаской и арочный, но многие относятся к обычному — и экономному, и ручному.

Сегодня нет проблем с различными специализированными решениями для кладки, хотя наши предшественники прекрасно учитывали смеси жирной глины и речного песка. Глину перед использованием тщательно измельчали ​​и просеивали, а песок для боковых досок прокаливали. Пропорции менялись — либо песок и глина в равных частях, и вода составляет одну часть от объема, либо песок (до пяти частей). Поскольку с подходящей глиной обычно возникают трудности, существуют не только готовые смеси, но и печная глина отдельно.Эстетично выглядит печь из кирпича без дополнительной отделки, но при желании ее можно развести. Оштукатуренные глиняные и побеленные печи будут органично смотреться только в соответственно оформленном помещении.

Опыт мастеров FORUMHOUSE

Среди участников нашего портала популярны, в основном, уличные модификации русской печи, предназначенные для подготовки выступающих на свежем воздухе или в закрытых комплексах. Использование в качестве отопительного агрегата классической конструкции гораздо реже, чем отопительный агрегат: и по стилю он не в каждый интерьер вы войдете, а выполнен комплексно, и КПД невысокий, и место занимает более современное. сплошная фантастика.Но вкус блюд, приготовленных в такой печи, выигрывает, по сравнению с производными от газовых или электрических духовок и чугунных мангалов. Из-за чего максимальное распространение получили именно уличные печи или комплексы.

Русские мини-печи для уличной кухни

paulking Дом участников форума

Недавно завершена кладка русской мини-печи для летней кухни. Размеры фундамента Фундамент: 130х130 см, в качестве аккумулятора тепла под метро три ряда кладки.Объем арки увеличивают за счет уменьшения глубины шестого, труба стандартная «Хомяк», расстояние от передней стенки прожига до внешней стены — 14 см, между устьями (дугами) сгорел и ворс — 19 см.

В основе печного кирпича, рога и горловины шамотного кирпича, для жарки шашлыков решетка ставится прямо в рог, на угле получается идеально.

В следующей конструкции, расположенной на веранде, сразу на шестой решетке шлифовальной штанги, под захватом зерна / задуманной дверцей, которая регулируется.Размер фундамента печи — 130х150 см. Расход кирпича:

• витебский (печь) — три поддона;
• шамот — 100 штук sha8, 75 штук sha44;
• штатный обыкновенный (на внешней трубе) — 60 шт.

Alexander1970 Участник Forumhouse

Печь — очень эффективное средство для отопления дома. Кроме того, он способен не только обогревать, но и создавать комфорт в помещении. Специалисты отмечают, что такая конструкция не обязательно имеет большие размеры.Конечно, традиционная русская печь впечатляет, но и у миниатюрной духовки немало достоинств.

Если вы желаете построить русскую мини-печь своими руками, вам понадобится терпение и необходимые материалы. Кстати, самостоятельное возведение этого здания обойдется намного экономнее в денежном выражении.

Будет неплохо, если под рукой будет строитель, разработанный опытным мастером. Важно помнить, что строительство должно производиться исключительно на прочном фундаменте, а именно на каменном, деревянном, бетонном, кирпичном.

Необходимо подготовить:

Итак, сделав прочный качественный фундамент и подготовив все необходимые инструменты, можно приступать непосредственно к строительству. Кладка печи происходит рядами.

Стенки агрегата укладываются по первому ряду, при этом швы переплетаются. Делать это следует при помощи целых кирпичей, а выложить середину половинки.

Начиная со второй и заканчивая пятой рядом, кладут кладку.Кроме того, возможен монтаж двери, кладка колонн, к которым кладется кирпичная перегородка в пол-кирпича.

Шестой ряд включает решетки решетки в двух пятнах, а выше дополнительное использование дополнительного назначения переднего / заднего кирпичного конуса. В седьмом и восьмом рядах производится установка клапана топливных элементов дополнительного и основного назначения, а также осуществляется процесс расширения кладки второго непосредственно в сторону перегородки.

В ряду № 9 его следует сузить за счет кладки канала, начиная от основного топливного элемента, и расширения перегородки.В десятом ряду стоит возведение подачи, где необходимо оставить канал у задней стенки по длине варочной камеры (ширина его должна быть около 8 см).

В номере №11 возводится второй ряд, а двери топиков основного и дополнительного назначения перекрываются. Также в этой серии кладка крепится с лицевой стороны стальными уголками.

В ряду № 12 — перекрытие канала с печкой из чугуна с наличием двух конфорок.Следующие два ряда укладываются на основе существующего рисунка.

В ряду №15 между боковыми стенками устанавливаются стальные хомуты, которые дополнительно фиксируются гайками, шайбами. Если мужчина не был заблокирован аркой, то ее следует заблокировать стальной полосой (4 см × 1 см × 85 см). Заднюю, а также боковые стенки варочной камеры необходимо отложить так, чтобы нижняя часть была скошена до конуса, а толщина при этом составляла один кирпич.

В ряду № 17 соединения устанавливаются непосредственно на боковые стенки так же, как в ряду №15. С лицевой стороны сбоку установлена ​​подставка для перехвата из стальных полос. В кирпиче должны быть пазы, предназначенные для стальных полос, а в углу установить металлическую стойку для обслуживания.

В ряду № 18 укладывается первый ряд варочной камеры, который будет иметь консолидированный вид. Арку необходимо вскрыть на кирпичах в ряду №16, сделав внутри небольшой уклон, а под них положить куски кирпича, закрепив их глиняным раствором. Выполняется шестой перекрытие, укладывая стальные полосы в основу перекрытия.Перед аркой проделываются четыре отверстия (7 см × 12 см). В 19-м ряду особое внимание следует уделить закладке вентиляционного канала, а также установке его непосредственного клапана. Теперь очередь дымового канала.

В ряду №20 стена топки укладывается над аркой в ​​два ряда. Над отверстиями, которые были выполнены в номере 18, следует оставить сборный канал, при этом отверстие плавно сузить. С правой стороны стены крепится на замок.

В ряду №21 прокладывают вентиляционный канал, который будет иметь сечение 7см × 25см.

В рядах от № 22 до № 24 аккуратно разрезан лицевой кирпич на конусе в национальном канале, в результате чего уменьшился сборный канал и увеличилась вентиляция (12 см × 19 см). Впоследствии его следует трансформировать в форму квадрата, сверху установить специальный вентиль.

В рядах № 25-27 реализована переделка фигуры дымохода и его габаритов на один кирпич.В дальнейшем установка клапана сверху.

В строках 28 и 29 вертикальные каналы соединены с общим каналом горизонтального направления, который будет иметь М-образную форму. Впоследствии этот канал аккуратно перекрывается стальными полосами.

Кольцо № 30 предусматривает кладку по чертежу.

В рядах №31 и 32 предусмотрена кладка блокираторов, в рядах №33 и 34 — дымоход, который выполняется только в один кирпич.

В прошлом веке русская печь была многофункциональным устройством. Зимой это обогреваемые помещения, при этом это горячая и полезная еда, возможность смаковать за счет сушки и бытовые удобства в виде горячей воды. Нельзя утверждать, что русская кирпичная печь — идеальный прибор. Минус печи — неравномерный нагрев по типу нагрева. Современные печи сконструированы таким образом, чтобы обогреть комнату на всю высоту.

Русская печь состоит из следующих деталей и элементов:

1. Сердечки — Используется для хранения и сушки дерева.
2. Cold Steeper — Небольшое углубление, в котором хранятся различные блюда.
3. Шелок — Квадрат, на который можно поставить горшок.
4. Под — Это дно варочной камеры. Имеет небольшой уклон ко рту, для комфортного перемещения тяжелой посуды. Он должен быть хорошо отполирован.
5. Варочная камера — Место для закладки дров и приготовления пищи. Корона тоже имеет наклон.
6. Overbury — Камера над шестой.Сверху находится дымоходная труба.
7. Dreary — Отверстие специальное, для соединения самоварной трубы.
8. Вьюська — дверь внахлест.
9. Лена — Горизонтальная поверхность находится за дымоходом. Зимой можно спокойно поспать.

Более распространенной в настоящее время является усовершенствованная русская печь.
Характеризуется обогревом подпальной части, за счет чего обогрев помещения становится более комфортным.

Для кладки топочной части используется огнеупорный кирпич, изготовленный из фрезерованной глины.Остальная часть конструкции выложена из керамического кирпича.

Почти в каждой печи есть металлические или чугунные детали, такие как двери и заслонки. Их тоже можно приготовить в определенном количестве. Вам понадобятся следующие предметы:

1. Двери: дымоходные и забитые, а также чистая дверь, вентиляционная для дымохода.
2. Решетка;
3. Клапаны металлические;
4. Bind;
5. Лоскут горения;
6. Водяной блок двигателя;
7. Плита;
8. Полосы стальные.

Для закладки определенных частей — арок и арок — необходимы необходимые шаблоны. Их изготавливают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, приготовить намного сложнее для печных работ. Приобрести и готовую смесь можно в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно приготовить самостоятельно.

Твердые тела для каменных печей выбираются в зависимости от:

• Если для кладки используется полнотелый кирпич марки М150, то используйте раствор малипесей .Применяется для облицовки печи специальной керамической плиткой;
• Для кладки огнеупорного кирпича применяют На основе специальной огнеупорной глины с добавкой песка ;
• При укладке шамотного кирпича использовать огнеупорные глиняные растворы ;
• В промежутке мансардного помещения кладут кирпичные трубы на цементно-песчаный раствор ;

Обычно печь имеет внутреннюю стенку с мелко размытым основанием. Для самостоятельности фундаментов необходимо оставить зазор между ними около 5 см, а засыпать песком.Причем верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь размещена наружной стеной на фундаменте с разорванной лентой, то потребуется привод для расширения и образования песчано-гравийного укрытия с основательной трамбовкой. Далее печи довольствуются определенным зазором от цоколя дома, так называемым отступлением. В него засыпает песок, а его торцевые стены сложены кирпичной кладкой.

Если вы решили установить духовой шкаф в проем, вам просто нужно соединить концы нижнего венца.Сделать это можно с помощью стальных полос, которые надевают на бревна с двух сторон и стягивают специальными болтами. Далее проем обрамляют специальные деревянные стойки. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называемый еще одной пропилкой. Под стеной в фундаменте дома должен быть щель, равный ширине основания печи с каждой стороны.

Кладка Русской печи по собственным заказам

Главное требование к кладочной печи — герметичность.Поэтому в печь идут только целые кирпичи без трещин, а швы делают тонкими — не более 5 мм. Необязательно добиваться герметичности с помощью разрушения глины всех стен печи изнутри — это снизит теплопроводность и увеличит отложения копоти и копоти. К тому же пластилин закрывает и забивает каналы внутри топки, что будет довольно проблематично. На сегодняшний день применяются следующие методы:

• кладка в кирпич — при таком способе толщина стены будет плавно равняться длине кирпича;
• кладка в Полкирпиче — Здесь кирпич уложится под плафму вдоль стены;
• прокладка в квартале — п.е. Кирпич будет укладывать по краю.

Возрождение швов произойдет благодаря использованию в углах поочередно и ложной кладки или не полноразмерного строительного материала.

Если используется керамический кирпич, его необходимо предварительно вытащить, так как он будет «вытягивать» всю влагу из раствора.

В процессе кладки обязательно убирать лишнюю смесь, а особенно с внутренних сторон топки. Наружные стены печи «в кирпич», а внутренние — «в Полкирпич». Кладочный ряд — это порядок действий кладки в каждом последующем ряду. Благодаря такому процессу построить русскую печь может любой желающий.

Первый ряд Ставят из обманутого кирпича, он впитывает влагу. Для первого ряда уголки выкладываются из обрезанного кирпича.

Второй ряд Начинается кладка стен топки, зачистка фасада и с левой стороны укладываются. На лицевой части с правой стороны топки формируют, как правило, ясеневый брус.

IN третий ряд Очистка слева укладывается без раствора. Спереди устанавливаются двери и чистятся двери. Двери монтируются при помощи проверенной стальной проволоки, она устанавливается в прорези в кирпиче и крепится кладочным раствором.

IN четвертый ряд каналы опоры перекрываются.

На пятом ряду Установить решетку колосниковой решетки малой топки. Для монтажа внутренней части горючего используется огнеупорный кирпич, его также размещают без применения раствора.

В седьмой ряд Установка решетки и первого топлива смонтирована, стенки и первое топливо могут быть установлены. Правую стену необходимо укрепить стальной полосой.

IN восьмой и девятый ряд Продолжается кладка стен и внутренних каналов. Установлены дверцы печки и небольшой расход.

IN десятый ряд Хранилища первого и второго фифера будут соединены. Кровь на дне ожога. И каналы дымовых бунтов намечены.

IN next row На передний край кладки монтируется стальной уголок, сверху устанавливается плита. Пространство правого топлива перекрывается специальной съемной решеткой.

IN двенадцать рядный Начинается кладка передних стен рога и боковых стен плиты из огнеупорного кирпича. Установлена ​​заслонка горения. Слева от топки начинаем формировать нижнюю часть дымохода.

ИЗ 13-й по 16-й ряд Укладка стен печи продолжается и устье рожка перекрывается.

В семнадцатом ряду начинается некоторое сужение венца венца и расширение основного дымохода. А заднюю стенку топки укрепляют стальной стяжкой.

В 18 ряд Перекрыть арку, начнется кладка лицевой стены топки, которая образует перекрытие.

В 19 ряд Передняя стенка выжигания укрепляется стяжкой, установка стен выше рожка, образуя определенное пространство для засыпки.

IN 21-й ряд Топка перекрывается, и выход будет постепенно сужаться к дымоходу.

К русской печи в нашей культуре всегда было особое, трепетное отношение. Чем она отличается от других печных конструкций, как сложить настоящую русскую печь — попробуем разобраться.

Русская печь — многофункциональное устройство. Это и отапливаемые зимой помещения, и холод, и горячая, очень вкусная и полезная еда, приготовленная по старинным традициям, и возможность сохранить урожай за счет сушки, и бытовые удобства в виде горячей воды.

Конечно, нельзя сказать, что русская печь — идеальный прибор, не имеющий своих слабых мест. Чтобы успешно приготовить в нем еду, хозяйка должна обладать немалым мастерством — не каждая современная дама сможет справиться с ручкой и кастрюлями. Каждое утро топку надо топтать — а значит, кому-то нужно колоть дрова. Недостатком печи как отопительного прибора является то, что тепло выделяется на уровне вышеперечисленных, то есть почти на метр от пола.Современные типы печей устроены таким образом, что в нижней части имеются дымовращательные каналы, и такая печь прогревается на всю высоту. В конструкцию может входить чугунная плита для приготовления пищи.

Русская печь бывает трех размеров: 231х160, 213х147 и 178х124 см. Конечно, отступить от этих норм вполне возможно, и средняя печь имеет размеры примерно 213 см в длину, 142 см в ширину и 180 см в высоту. Этого достаточно для приготовления и обогрева помещения в 30 м 2.Он состоит из следующих элементов (начало ниже):

1. СОЛНЦЕ (духовки). Используется для хранения и сушки дров.
2. Cold Steeper — малогабаритный контейнер, в котором хранится посуда.
3. Шелки — простор перед ужасом: сюда можно поставить горшок в горшке.
4. Под — половина варочной камеры. У него легкий наклон ко рту, чтобы было удобнее перемещать твердую посуду. Его необходимо тщательно отполировать.
5. Сгоревший, или варочная камера — это место, где закладываются дрова и готовится еда.Рупорная зона также имеет наклон вперед. Таким образом, горячие газы скапливаются под потолком варочной камеры, хорошо прогревая всю духовку и, в частности, кладку.
6. Перебье — камера, расположенная выше шестого. Выше дымохода.
7. Самоварник (сушка) — отверстие, идущее в дымоход и предназначенное для «соединения» самоварной трубы. Это дополнительное устройство, необязательное для печи.
8. Хозяин — дверь, перекрывающая дымоход полностью. Через него можно попасть перед закрылком — металлической пластиной, которая движется в горизонтальной плоскости, регулируя тягу.
9. Ленхинг — горизонтальная поверхность, расположенная за дымоходом, над углом ожога. Это отличительная черта русской печи — на ней можно спать.

1 — СОЛНЦЕ; 2 — Холодный крутой; 3 — шестой; 4 — под; 5 — рог; 6 — овербери; 7 — сушилки; 8 — дымоход; 9 — Привязка; 10 — демпфер; 11 — Лена

Самая распространенная сегодня — это улучшенная русская печь. Ее отличие — в обогреве субпопуляционной части, за счет чего обогрев помещения становится более комфортным.Приготовление еды в ней также удобнее, так как летом, когда не нужно тянуть комнату, такая печь работает как варочная панель. Сгорание топлива происходит в небольшом топливе, и выхлопные газы идут прямо в дымоход, а зимой проходят по всем каналам, нагревая корпус топки. Происходит это, благодаря своевременной установке и снятию «летнего» лоскута ожога. Кроме того, в этой печи есть бак для горячей воды. Его конструкция разработана русским инженером Иосифом Подгородниковым еще в начале прошлого века и носит название «Хеатшка».Его габариты — 1290х1290х2380 мм. Именно такие печи чаще всего можно встретить в домах сельских жителей. Он может дать комнату до 35 кв. м.

Как и из чего русская печь «Колхозный тавинг»

Как и в любой другой печи, для кладки топочной части используется огнеупорный кирпич из фрезерованной глины. Остальная часть конструкции выложена из керамического кирпича.

Каждая печь металлическая, точнее чугунные, дверцы и заслонки. Их тоже стоит приготовить в желаемом количестве.Нам понадобится:

1. Двери: Противопожарные 250х205 мм, запутанные 250х140 — 2 шт., Чистые 130х140 — 2 шт., Вентиляционные случайные размеры для дымохода.
2. Решетка гриля 380×250 мм.
3. Печать: 260×260, 180×140, 140×140 мм.
4. Вид диаметром 230 мм.
5. Заслонка 450х380 мм.
6. Водяной ящик 500x120x280 мм.
7. Тарелка с двумя конфорками 400х700.
8. Ленты стальные: 1000x50x12 и 1430x25x2 мм.

Для укладки некоторых элементов — арок и арок — шаблоны должны быть легко обсуждаемыми.Они сделаны из деревянных и фанерных деталей.

Тонкости приготовления кладочного раствора

13-16 ряды: продолжается формирование стенок топки. Устье рога перекрывает друг друга.

17 ряд: Начинается постепенное сужение крупа макушки и расширение дымохода. Задняя стенка топки укреплена стальной стяжкой.

18 ряд: арка прожига внахлест, начинается кладка лицевой стенки топки, образующей перекрытие.

Для кладки венца коронки снова необходимо будет соорудить шаблон — опалубку. Он состоит из двух прямоугольных рам, которые основаны на фанерных деталях с полукруглой ездой — обведены кружком. Чтобы конструкция была разобрана снаружи, обведена прикрепленной к съемным штифтам, и чтобы она не вышла вовнутрь раньше времени, между рамками вставляют несколько проставок. Сверху делается гибкий настил, собранный из тонких досок на веревках или ремнях.

19-й ряд: передняя стена населенного пункта укреплена стяжкой, конструкция стены выше рога, образуя пространство для засыпки.

20-й ряд: зона рожка засыпается песком и хорошо уплотняется. Это сделано для того, чтобы увеличить его теплоемкость и обеспечить качественную выпечку хлеба и так далее.

21-й ряд: топка внахлест, выход постепенно сужается к дымоходу.

22-23 ряды: кладка дымохода продолжается и сужение перекрытия.

24 ряд: Капитальные ремонты с перекрытием приточной вентиляции.

25-26 ряды: пространство над перекрытием плавно совмещается с дымоходом, сужается.

Дальнейшая кладка выполняется в зависимости от высоты помещения: снаружи сужается перед потолком, после чего уже формируется труба, проходящая через перекрытия и кровлю. В пространстве между перекрытием и кровлей, а также над ним кладка производится на цементно-песчаном растворе.

Вот и печь, и готово. Осталось проложить трубу над поверхностью кровли — и можно затоптать! Родная русская печь и накормит, и нагреет, и усыпит — знай, дрова подкинь.

Устройство и устройство классической печи образца подчинены строгой схеме.

1. Размеры. Длина в три АРШИНА ( минимум два метра, ), ширина была в два Аршинама ( примерно полтора метра ), высота фокуса была примерно полметра, а высота самой духовки примерно три Арсшина.Лену устраивают обычно на пике человеческого роста. Такие габариты оптимальны, обеспечивая равномерный обогрев дома площадью от 30кв.м.

Фото 1. Схема устройства классической русской печи из кирпича с указанием частей конструкции.

1. Фундамент. Обязательно отделите фундамент от основного дома, хотя часто их возводили одновременно. Материалом обычно служил битый кирпич или камень, реже деревянные бруски.Сейчас чаще всего используется железобетонный фундамент или основание из железобетонных блоков.
2. Конструкция . Топочная камера (обожженная), под дном топки, шестая — это место перед термокамерой, куда было удобно ставить тяжелую посуду перед тем, как положить ее глубоко в духовку. Горловина отделяет флопную камеру от шестой, через нее осуществляется укладка дров, а также выпуск продуктов сгорания в дымоход.Вид при необходимости закрывает отверстие дымохода, устье закрывает заслонку. Солнце используется для хранения дров.
3. Материал. Печь ставится из огнеупорного кирпича ( шамот, ) I. цемент По определенным правилам, обеспечивающим лучший нагрев и теплопередачу. В классическом варианте кирпич кладут строго горизонтальными рядами, возможна кладка шириной в один-два кирпича.

Схема классической русской печи выражена годами, позволяя минимизировать недостатки и добиться максимальной Высокий КПД в эксплуатации, поэтому выбор именно такой модели для постройки обязательно себя оправдывает.

Устройство духовки с голландским другом

Главное отличие этого варианта от классического — это выраженная компактность А значит удобство установки и эксплуатации в небольшом жилом помещении. У голландской печи нет Лены и , выполненных вертикально и высоко.

Вторым важным отличием является канальная система дымохода , позволяющая нагретому газу циркулировать вверх и вниз, охлаждаться и нагреваться, значительно повышая эффективность прогрева от одной укладки топлива.Такая печка тоже значительно быстрее прогревается (примерно полчаса по сравнению с классическим вариантом).

Фото 2. Схема устройства двухэтажной русской печи у голландского друга. Вид спереди и сбоку.

Схема: Фундамент оснащен большой прямоугольной фейковой камерой ; Иногда можно разделить на две части: в одной идет процесс горения, из второй идет кислород (подключенная камера). Благодаря такому устройству топливо у голландцев зачастую не горит, а толет, обеспечивая более длительное время нагрева.

Над термокамерой сооружается канал дымохода , удерживающий все оставшееся топочное пространство (обычно построено шести каналов ). На выходе из последнего канала в трубу установлен Vacan . Сразу над печью обычно оборудуют нишу, где устанавливается варочная плита — она ​​обеспечивает возможность приготовления пищи.

Голландский вагон имеет более сложную схему из-за многоканального дымохода, поэтому рекомендуется перед работой сначала поставить печь без сухого раствора Чтобы в дальнейшем не допускать ошибок и более точно рассчитывать, сколько материала потребуется.

Важно! Минусами такой печи будет меньшая площадь покрытия (около 10-15 кв.м. ) и меньшее количество функций.

Для небольших домов идеальным вариантом будет голландская печь, к тому же благодаря компактным размерам ее можно установить не только на первом этаже дома . В свое время голландские печи были основным источником отопления многоквартирных домов.

Вам также будет интересно:

C Зигзаг

Для повышения эффективности прогрева В русской духовке не прямой дымоход, а с зигзагом.

По мере прохождения горячего газа через нее увеличивается время его пребывания в топке, а также время нагрева ее стенок.

В голландцах этот принцип доведен до совершенства, так как газ успевает остыть и нагреться.

Но из-за конструкции классической русской лобзиковой печи она чаще всего делается горизонтальной и предусматривается всего один или два изгиба .

Внимание! При выкладывании зигзага необходимо учитывать, что его нужно будет регулярно снимать с золы, поэтому в его нижней части обязательно оборудовано отверстие с заслонкой заслонки.

С теплозащитным экраном

Более высокую степень экономии помещения и топлива обеспечит устройство с теплозащитным экраном. Такая печь является улучшенным видом голландцев и рассчитана на обогрев большой площади.

Фото 3. Схема русской печи из кирпича, с нагревательным экраном. Цифры являются частью структуры.

Внутри выложен дымоход с несколькими каналами Но есть возможность пропустить дым прямо в трубу — это очень удобно летом, когда не требуется обогрев помещения.Такие печи в силу своих размеров могут быть укомплектованы непрофессионалом и чаще всего имеют варочную поверхность.

Как сделать русскую печь своими руками

Строительство печи лучше доверить профессионалу. Подробные порядковые схемы и инструкции могут помочь сами по себе, но лучше все же обратиться за советом к опытному Мастеру и Печнику — этот позволит избежать грубых ошибок.

Выбор проекта, чертежи

Строительство печи — трудоемкий и сложный труд, требующий ответственного подхода и тщательного предварительного учета всех условий.Все элементы нужно устанавливать поэтапно, правильно выполнять процедуру. Выбор проекта зависит от нескольких критериев:

Фото 4. Голландец русской печи с голландским другом. Размер устройства указан в миллиметрах.

1. Площадь отапливаемых помещений. Русская печь в классическом исполнении способна обогреть довольно большой дом из нескольких комнат, Компакт Голландия подойдет для небольшого помещения.Вариант с утеплителем также хорошо подходит для средних и больших загородных домов.
2. Обязательные функции. Классический вариант обеспечивает наиболее широкий спектр выполняемых задач, более компактные варианты лишены их частей, но расплачиваются за это другими преимуществами. Если цель в первую очередь отопление, лучше всего подойдет плита с щитком, дополнительно оснащенная варочной панелью.
3. Эффективность и экономичность. По этим критериям печи с щитком и голландцем, обладающие высокой прочностью работы на одной дровяной кладке.

Фото 5. Ознакомьтесь с дилерами российской кирпичной печи размерами 1650х1530 мм.

Несущественным критерием является тип топлива — в большинстве случаев все варианты русских печей работают на твердом топливе Но для некоторых его разновидностей (например, угля) в конструкции топочной камеры могут быть внесены небольшие отличия. .

Выбор материала

Выбор материалов для строительства во многом зависит от их Способность выдерживать нагрев. Используются только Огнеупорные марки кирпича , не расширяющиеся и не растрескивающиеся под воздействием высоких температур. Те же требования распространяются и на крепежные смеси. Также большое значение имеет прочность материала — русская печь отличается большой массивностью и весом, со временем продолжающийся кирпич будет складываться и потрескаться.

Ссылка. Машинная камера, где температура достигает наибольших значений, выкладывают кирпичи из шамотной глины ; Для возведения других деталей можно использовать более дешевый керамический кирпич.

Кладочный раствор должен иметь качественные швы, быть эластичным, не трескаться под воздействием температуры. В магазинах можно приобрести различные огнеупорные смеси для раствора. Вы можете сделать раствор самостоятельно из смесей маслянистой глины с песком (обычно в соотношении 1: 2) . Для укладки в раствор добавляется порошок шамота.

Помимо кладочных материалов необходимо закупить металлические детали будущей печи: заслонки, двери, решетки. Обычно их делают из чугуна или стали, их можно найти в специализированных строительных магазинах.

Подготовка инструментов

Для правильной кладки вам понадобится ряд инструментов:

1. Лопата. Применяется для перемешивания раствора, укладывая его на участок кладки.
2. Строительный уровень. Нам нужно выровнять ряды кладки.
3. Шнур . Он натягивается как направляющая для выравнивания рядов кирпичей.
4. Мастерок. Используется для царапания и нанесения растворов на кирпич, сглаживания и удаления излишков.
5. Молоток . Инструмент форматный «кирка» Необходим для раскалывания частей кирпича, придания ему формы, необходимой для кладки. Также можно дополнительно применить более тяжелый молоток для резки кирпича.
6. Болгарский. Применяется для распиливания кирпича на лапы нужного размера.
7. Corolnic Состоит из двух металлических пластин, применяемых для выравнивания углов.
8. Рыбалка. Инструмент для выполнения декоративного шва кладки. Используется, когда планируется дальнейшая обработка поверхности.
9. Правило . Необходимо проверить гладкость кладки, в частности фундамента.
10. отвес. Помогает оценить качество вертикальной кладки.

Кроме инструментов, потребуется достаточно большой емкости Для замеса кладочного раствора лучше всего подходят оцинкованные бейджи с невысокими стенами.

Подготовка места

При выборе места для установки духовки необходимо внимательно изучить условия.

1. Фундамент. В любом случае рекомендуется устанавливать отдельно. Если печь весит более 750 кг , ее установка обязательна. Отдельный фундамент нужен, чтобы не повредить основной.
2. Стены . Если стены деревянные, нужно установить печь на некотором расстоянии от них.На стены вокруг топки нужно Пришить истребитель материала.
3. КПД нагрева . Самый распространенный вариант — установка русской печи посреди дома или большого помещения. В этом случае теплоотдача не будет поглощена стенами, и все жилые помещения будут равномерно и быстро прогреваться.
4. Устройство дымохода. Необходимо выбрать наиболее удобное место, где балки и стропила не будут мешать дымовой трубе на улице.Дымоход должен проходить рядом с коньком крыши.

При подключении функций обогрева и приготовления пищи место для топки выбирается в зоне будущей кухни, но для правильной теплоотдачи рекомендуется расположить ее ближе к центру дома.

Как построить фундамент

Для наилучшего результата при строительстве дома под печь закладывают Фундамент отдельный . Глубина котлована зависит от свойств почвы и высоты грунтовых вод.Размер должен быть на 20 см. Больше цоколь печи.

Технология изготовления Таков: Дренаж из битого камня или кирпича засыпает на дно дна, сверху кладется и плотно прилегает к слою влажного песка.

Далее по порядку слой щебня, еще один слой песка и последний слой щебня шириной около 10 см . На него кладется гидроизоляция, устанавливается опалубка из увлажненных досок или бревен.Арматура устанавливается внутри коробки и заполняется цементом. Сверху фундамент также закрывают гидроизоляцией.

Как складывать печь: поэтапная кладка, фото

Пошаговая инструкция Элементы каменной печи:

1. Натурщик . Отделение для сушки дров выкладывается далеко не во всех печах. Для него можно использовать флизелиновый кирпич. Над погружным устройством со специальной дугообразной опалубкой (которую лучше сделать разборной) устанавливается арка.

Фото 6. Готовый кирпич обратно. Используется для хранения дров и других материалов.

1. Верх. Устанавливается в перекрытие (дуга), для расчета используется шамотный кирпич.
2. Под. Дно каретки часто наклонено в сторону блеска. Для этого воспользуйтесь рыбалкой из глины с песком.
3. Доброе утро. Этот элемент самый сложный при кладке печи. Его стены должны быть максимально гладкими.Возведены под небольшим наклоном из обрезанного шамотного кирпича. Заканчивается прожженная дуга — устье, куда позже устанавливается лоскут.

Фото 7. Процесс постройки рожка, построить его сложно. Применяется непосредственно для разведения огня.

1. Хранилище топлива. Подобно арке спинки, выполняется с помощью специальной опалубки. Ширина в Полкирпич. Поверхность хранилища топлива должна быть как можно более гладкой.Для прочности сердцевины каждый средний кирпич ряда обрезается в виде клина.
2. Шелок . Перегородка перед варочной камерой состоит из основания, стенок с аркой и боковых стенок, а также арки с отверстием для дымохода. Он выложен из керамического кирпича одновременно с рогом.
3. Перекрытие. Верхняя часть топки. Кладка из кирпича 3 ряда . Для соблюдения правил пожарной безопасности расстояние от перекрытия до потолка помещения должно быть не менее 35 см.
4. Дымоход. Он очень тщательно продуман, его внутренние стенки не должны иметь выступов, чтобы избежать скопления сажи. Швы должны быть плотными и без трещин.

Фото 8. Последовательная схема разрушения дымохода для печи. Содержит семь этапов.

По мере возведения печи устанавливаются предварительно закупленные заслонки и дверцы. После завершения кладки печь обычно обрабатывают специальной термостойкой шпатлевкой или штукатуркой для лучшей герметизации швов.

Возможные проблемы

Во время строительства можно допустить несколько ошибок.

Фундамент — Из-за разных нагрузок возможна разница в осадке, из-за чего печь в будущем может сместиться.

Если вместо карьера взять речной песок, получится кладочный раствор Недостаточно прочный Из-за гладкости зерен и их плохого сцепления.

Танениал, резка кирпича происходит быстрее, поэтому при кладке необходимо установить обрезанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальный колпачок, чтобы раствор не оставался на внутренних стенах, при очистке поверхности кладки от раствора через каждые 4-5 рядов.

Если не устроить отверстие для чистки в тех местах, где дымоход меняет направление, в продаже накопится . Устанавливая демпферы и двери, нельзя забывать о свойствах металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работы проконсультироваться с опытным мастером.

Преимущества выбора русской печи

Несмотря на сложность строительных работ, характеристики русской печи делают ее удачным выбором для загородного дома. Несомненные плюсы :

• высокий КПД — при соблюдении всех правил размещения печь отапливает весь дом;
• качественная и равномерная теплоотдача;
• многофункциональность ;
• лечебное воздействие тепловое воздействие;
• простое удобное управление , безопасность использование;
• надежность, длительный срок службы;
• доступность и невысокая стоимость топлива.

Фото 9. Готовая кирпичная печь. Помимо очага есть место для приготовления, сушки и хранения дров.

Особо необычные старинные способы Лечение органов дыхания С помощью топки: больной укладывается спать в остывшей печи, благодаря чему его тело и свет согреваются. Печное отделение также использовалось как моечная — охлаждающая печь создавала эффект парилки, поэтому не было необходимости каждый раз делать баню.

Мелкие недостатки (громоздкость или необходимость регулярно очищать золу) не могут перекрыть многочисленные преимущества . Русской печи не только не было предсказано забвение, но она становится все более популярной у современных ценителей жизни за пределами города.

Полезное видео

Посмотрите интересное видео, в котором описаны особенности строительства классической русской печи, ее кладки из старого кирпича.

Морская Русская Печка, Дуб 2

Благодаря всем отзывам, которые я получил о предыдущей итерации дизайна, он значительно улучшился.

Основные цели этой конструкции следующие:

• Печь должна быть дешевой и простой в изготовлении в виде комплекта из листового металла с использованием плазменного резака и тормоза.

• Набор должен быть легко собран с помощью нескольких ручных инструментов: гаечных ключей, отверток и заклепочника.

• Он должен уметь сжигать дрова или уголь.

• Также должна быть предусмотрена возможность установки пропановой горелки в качестве опции.(В некоторых маринах нельзя использовать твердотопливные печи.)

• Он должен обеспечивать теплом варочную панель, водонагреватель и воздухонагреватель. Каждый из них может использоваться или не использоваться в любой момент времени.

• Он должен производить незначительное количество лучистого тепла (за исключением варочной панели и только тогда, когда он используется)

Многие люди высказались в пользу нагрева тепловой массы, и это действительно хорошая идея. Тепловые обогреватели, такие как традиционная русская печь, используют кирпичную кладку для удержания тепла.Но каменной кладке нет места на борту лодки, и спрятать несколько кирпичей внутри печи из листового металла не будет иметь большого значения. Однако есть одно вещество, которое лучше каменной кладки сохраняет тепло, и оно бесплатное. Это морская вода. Для нагрева морской воды требуется 4,18 Дж / г · К, тогда как мыльный камень — предпочтительный материал для хранения твердой массы — составляет всего 0,98 Дж / г · К, поэтому он более чем в четыре раза хуже удерживает тепло.

Quidnon вмещает 5 тонн водяного балласта, и лучший способ сохранить тепло на борту Quidnon — это нагреть балластную воду до некоторой разумной температуры, например, 15ºC (60ºF).Пропуск соленой воды через водонагреватель приведет к образованию корки с солевыми отложениями, которые можно удалить только механически с помощью кофемолки. Гораздо лучше повторно закачать нагретую пресную воду из цистерн с горячей водой в баллоны для пресной воды, плавающие внутри балластных цистерн. Это также нагреет окружающие водяные балласты, производя тот же эффект.

Но это всегда было частью плана. Следующие ниже выводы, однако, являются новыми и демонстрируют мощь процесса проектирования, за которым мы следили в этом блоге, где опытные люди делятся множеством отличных идей.

Вторая очень важная деталь, внесенная Джефом, заключается в том, что очень важно иметь возможность полностью изолировать топку от внутреннего воздушного пространства и поддерживать огонь, забирая наружный воздух.Я уже знал, насколько это важно: при розжиге угольной печи на борту в штормовую ночь в салон иногда летят пепел и пары зажигалок. Хитрость заключалась в том, чтобы поймать затишье, чтобы зажечь пламя, потому что, как только установилась осадка, порывы ветра перестали иметь значение.

Это побудило меня последовать совету Джефа и добавить две воздушные форсунки. Нижний инжектор воздуха используется для разжигания пламени и может приводиться в движение небольшим вентилятором. Когда огонь горит, используется верхний инжектор для сгорания горючих газов, выделяемых деревом, в нужном месте.Скорость потока для инжектора можно уменьшить, чтобы пара бревен твердых пород горела всю ночь, или увеличить, чтобы быстро нагреть плиту и / или много воды.

Остальные параметры конструкции получить относительно легко. 3-дюймовый дымоход вполне подходит для лодочной печи (я уже успешно использовал ее раньше). Поперечное сечение дымохода должно оставаться неизменным как внутри, так и над печью. На Quidnon достаточно места для печи шириной 16 дюймов (плюс пара дюймов по периметру для изоляции из минеральной ваты и внешней оболочки, сделанной из листов алюминия или нержавеющей стали, склепанных вместе).Таким образом, ширина ( w ) дымохода внутри печи составляет 16 дюймов, а его глубина составляет

π r ² / w = 3,1415 * (3/2) ² / 16 = 0,44 = 7/16 дюйма

Самый распространенный размер дров — 16 дюймов в длину, поэтому глубина топки составляет 17 дюймов. Разумно, чтобы профиль топки был достаточно квадратным, чтобы его ширина составляла 16 дюймов, а высота — 16 дюймов. Ящик для золы внизу и отсек для плиты вверху, над перегородкой, увеличивают общую высоту примерно до 30-32 дюймов.

Причина, по которой секция под плитой выше, чем на первый взгляд кажется необходимой, заключается в пороге. Пороги обычно используются внутри печей, чтобы удерживать горячие газы, повышая температуру сгорания и делая горение более эффективным. Есть два порога: один в топке и один под плитой. Передний проем печи (который оснащен дверцей, которая плотно прилегает к прокладке) имеет такие размеры, чтобы верхняя часть проема находилась чуть ниже нижней части порога, чтобы газы сгорания не выходили в кабину во время загрузки дров. .Ящик для золы аналогично герметизируется от воздуха изнутри.

Теплообменников два: воздушный и водяной.

Самая простая и дешевая конструкция теплообменника — это теплообменник с горячими дымовыми газами с одной стороны металлической пластины и нагреваемой средой с другой. Для воздушного теплообменника, как и для дымохода, важно поддерживать одинаковое поперечное сечение как снаружи, так и внутри печи, а 3-дюймовый воздуховод является разумным для подачи горячего воздуха под подошву кабины и его распределения по всей поверхности. лодка.Это означает, что глубина воздушного теплообменника также составляет 7/16 дюйма. На первый взгляд может показаться странным, что холодный воздух нагнетается сверху, так как горячий воздух поднимается вверх, но это не имеет значения, так как в любом случае его приходится нагнетать под подошву кабины.

Для водяного теплообменника поток намного медленнее из-за очень высокой теплоемкости воды, и согласование поперечного сечения входных и выходных труб с поперечным сечением теплообменника не требуется. Над плитой дымоход образует квадратную коробку, изолированную спереди.Он имеет общую заднюю стенку с коробкой водяного теплообменника, к которой приварены несколько ниппелей для впуска и выпуска воды.

Предполагается, что водонагреватель вырабатывает некоторое количество пара, и этот пар необходимо выпускать. Также известно, что довольно часто водонагреватель не будет использоваться, и единственная работа печи будет заключаться в нагревании воздуха. Это потребует выпустить пар и оставить теплообменник пустым.

Для этого я думаю сделать следующее.

Когда датчик температуры печи показывает выше 80ºC, второй насос начинает нагнетать воду из бака с горячей водой в верхнюю часть теплообменника. Это не насос по требованию, а простой циркуляционный насос, и ему безразлично, какое давление он создает (до определенного момента). Нагретая вода сливается из нижней части теплообменника и обратно в бак для горячей воды через обратный клапан. Он продолжает работать до тех пор, пока датчик температуры в баке с горячей водой не покажет выше 80 ° C.

Именно в этот момент — когда циркуляционный насос останавливается — должна разворачиваться серия интересных событий, потому что остающаяся вода, задержанная внутри теплообменника, начинает кипеть и выделять пар. Давление пара заставляет большую часть воды, остающейся в теплообменнике, опускаться в бак с горячей водой. Когда давление пара в теплообменнике продолжает расти, предохранительный клапан открывается и выпускает пар.

По мере выпуска пара давление в теплообменнике падает ниже 16 фунтов на квадратный дюйм, но обратный клапан предотвращает возврат воды обратно в теплообменник.В этом случае теплообменник остается в основном пустым (если обратный клапан немного протекает, предохранительный клапан периодически производит выбросы пара) до тех пор, пока бак с горячей водой не остынет ниже 80 ° C, и если в этот момент температура печи все еще выше 80 ° C, циркуляционный насос насос снова начинает разбрызгивать воду в теплообменник.
