Как своими руками построить русскую печь – схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, кпд, фото и видео примеры

Содержание

Русская печь своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» Из представленного автором материала вы узнаете, как своими руками можно сложить полноценную Русскую печь.

Данная печь является универсальной для сельского жителя, потому как она обогревает дом даря свое тепло, а так же в ней готовится самая вкуснейшая пища: щи, борщ, пирожки, картошечка, да и много всякой всячины. Что не засунь в печь-то получишь кулинарный шедевр.

Так же особенное отличие нашей печи от заграничных аналогов-это конечно же наличие лежанки. Многие помнят, как бабушка в деревне укладывала детишек на печь, если ребятки простывали. На печи тело хорошо прогревается и хворь выходит.

И так, давайте рассмотрим пошаговую инструкцию по кладке и представленную автором 3D модель. А так же разберемся что конкретно понадобится для строительства печи.

Материалы


1. красный керамический «полнотелый» кирпич
2. красная глина
3. речной песок
4. колосники
5. вьюшка
6. задвижка
7. бак для воды
8. уголок
9. цемент
10 бутовый камень
11. арматура
12. доска
13 гвозди
14. стальная проволока
15. варочная плита

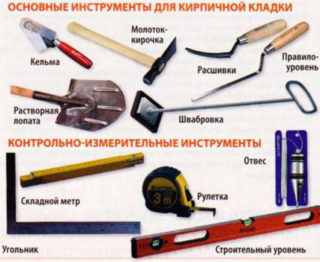

Инструменты
1. кельма
2. отвес
3. уголок
4. металлическая линейка
5. болгарка
6. уровень
7. киянка
8. молоток
9. рулетка
10. ножовка
11. мастерок
12. шпатель

Процесс строительства Русской печи.

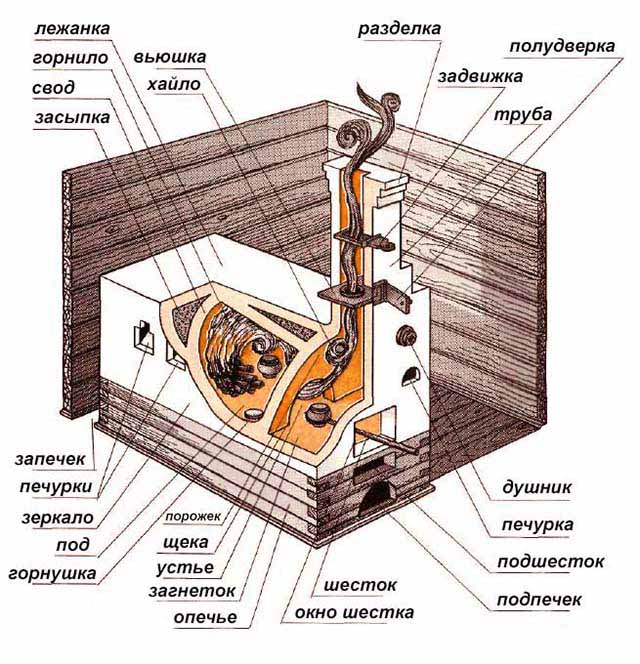

И так, первым делом автор дает нам ознакомится с общим видом и устройством данной печи.

Далее нужно подобрать оптимальный сорт глины для печного раствора, Самый простой и проверенный столетиями представлен ниже.

Нужно взять небольшой комок глины и скатать колбаску, затем начать сгибать ее в кольцо и чем будет меньше радиус изгиба при котором глина начнет трескаться тем лучше глина. Так же можно скатать шарик из глины и сдавить его пальцами, при сжатии на треть диаметра глина начнет покрываться трещинами-это значит что глина отлично подойдет для приготовления раствора.

Если же при сжатии колобка до середины и пошли трещины, то глина довольно жирная и потребует большего количества песка добавленного в раствор, дабы обеднить смесь.

Саму глину следует наготовить с запасом заблаговременно, а перед приготовлением раствора ее необходимо замочить на несколько суток. После вымоченную глину нужно размять ногами в больной емкости, по типу ванны или корыта. Затем добавляется песок: соотношение должно быть 1:2 и 1/2 воды от общего количества глины. В смеси не должно присутствовать комков глины или песка, все должно быть эластичным и однородным.

Проверить раствор на пригодность можно следующим образом: взять «кельму» и провести по раствору (образовав канавку) глина не должна потечь, а так же не должно образоваться рваных трещин на краях, смесь должна получится пластичной, но не жидкой. Пример показан на фото ниже.

Так же следует закупить колосники, печные дверцы и заслонки, варочную плиту, уголок.Самым главным в строительстве печи является ее основа, а именно фундамент. Лучшим образом его заложить еще в начале строительства дома, потому как потом когда уже дом построен, будет довольно проблематично копать яму в построенном доме и таскать ее на улицу. Вот простой пример как это можно сделать (см фото ниже=>) Но есть опять же несколько нюансов, связывать фундамент дома и печи не рекомендуется «если это фундамент несущих стен» с второстепенными вполне можно, потому как по расчетам печь будет отапливать 2 помещения, так что здесь многое зависит от архитектуры строительства самого дома.

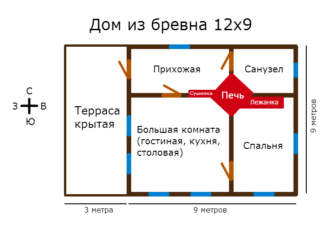

Классическая схема установки печи в Русских селениях, печь располагается в углу, по большей мере это сделано для экономии места «жизненного пространства» как сегодня модно говорить.

Подтопок располагался строго к окну, прогуливаясь с утра по деревне в окнах можно было наблюдать огоньки печей, а после того как хозяйки протопят печь, да поставят выпекаться хлеб, Ох какой же аромат стоит на улице! Непередаваемый!

Фундамент следует закладывать немного ниже уровня пола, по краям тоже должно оставаться расстояние не менее 5 сантиметров. Вот к примеру как показано на фото.


Для общего развития.Внимание!Для кладки печи используется исключительно полнотелый кирпич.Потому как цельный кирпич хорошо хранит накопленное тепло.Далее автор знакомит нас с подробной порядовкой Русской печи и ее 3D моделью. Начинаем разбирать с самого первого ряда.

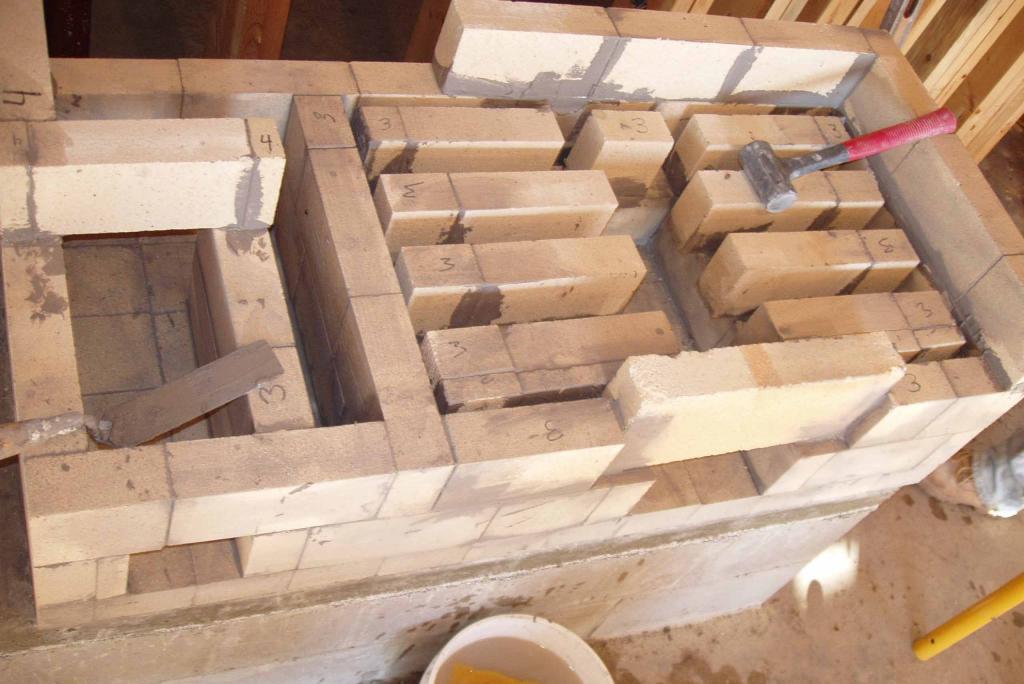

2-ым рядом формируются прочистки и зольная камера.Устанавливаются дверцы, которые крепятся за счет жженой стальной проволоки.Перекрываются подовые каналы.Закладывается решетка колосника.
Ставится бак для воды, топливная камера обкладывается огнеупорным кирпичем. Устанавливается колосниковая решетка топки плиты.Продолжается кладка каналов и ставятся дверцы топливных камер.Своды топливников соединяются. Ставится варочная плита.
Начинается кладка стенок горнила, а так же устанавливается заслонка-она же задвижка летнего хода.Затем необходимо изготовить деревянный шаблон для кладки арки горнила.Перекрывается свод горнила, далее кладется перетрубье.Делается металлическая стяжка.Свод горнила засыпается песком и хорошо утрамбовывается.
Печь перекрывается, а перетрубье сужается выше по кладке. Кладка дымохода.Перетрубье перекрывается печной заслонкой.Пространство постепенно соединяется с дымоходом.
Далее дымоход начинает сужаться к верху в виде лесенки, после того как кладка перейдет на чердачное помещение и крышу, по словам автора можно использовать слабый цементный раствор, потому как кирпичную трубу на глиняном растворе быстро придет в негодность, может даже разрушиться. Обязательно следует защитить кирпичную трубу металлическим колпаком искра-гасителем. Так же трубу следует поднимать в кладке выше уровня конька крыши здания как минимум на 50 см, в противном случае ее будет задувать.

И так, ознакомление с кладкой и устройством пройдено, но не спешите сразу браться за дело, во первых почитайте дополнительную литературу профессиональных печников. Профессионалы рекомендуют новичкам! Для начала следует сложить простую печь (на сухую) то есть без раствора, чтобы в первую очередь научиться азам печного дела, а уже потом учитывая свои ошибки, можно пробовать класть печь (простой конструкции)

На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!


Источник
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

схема и проект кладки мини русской печи, чертеж для строительства из кирпича, размер конструкции, кпд, фото и видео примеры

Содержание:

1. Проект и схема устройства классической русской печи
2. Как построить русскую печь своими руками: основные этапы
3. Декорирование русской кирпичной печи после того, как завершена кладка
4. Ремонт русской печи своими руками

В сельской местности по-прежнему актуально строительство русской печи. Эту отопительную конструкцию сооружают для обогрева комнат и подсобных помещений, где готовят пищу. Горячее горнило продолжительное время сохраняет тепло, поэтому его используют для варки вкуснейших рассыпчатых каш, выпечки хлеба и пирожков. О том, как построить русскую печь своими руками, и будет эта статья.

кладка русской печи своими руками

В мастерстве, как построить русскую печь своими руками, имеется много тонкостей, но при желании и благодаря наличию определенных навыков такую работу можно выполнить самостоятельно.

Проект и схема устройства классической русской печи


Сначала начинающему мастеру следует разобраться с принципом функционирования традиционного русского отопительного сооружения.

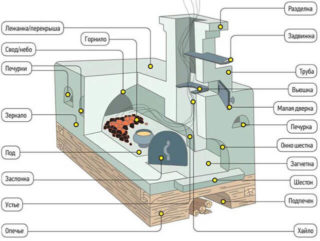

Если посмотреть на чертеж русской печи, видно, что она имеет следующие основные элементы:

  • подпечье – в этом месте хранят и подсушивают дрова;
  • варочная камера – она служит для приготовления еды;
  • шесток – имеет форму ниши, куда можно поставить горячие сковородки и горшки, которые извлечены из печи;
  • холодная печурка – место для хранения посуды;
  • душник – ведущее в дымоход отверстие;
  • вьюшка – представляет собой дверцу, полностью перекрывающую дымоход;
  • лежанка – ее размеры позволяют домочадцам на ней отдыхать, спать, греться (подробнее: «Печь лежанка своими руками — как сделать правильно»).

Конструкция русской печи за все время ее использования оказалась продуманной до мельчайших деталей и поэтому в ней были устранены все возможные недостатки – большое количество потребляемого топлива и неравномерная степень обогрева.

проект русской печи

В среднем размер русской печи бывает следующий:
  • ширина – 142 сантиметра;
  • высота – 213 сантиметров;
  • расстояние между напольным покрытием и лежанкой – около 180 сантиметров.

Русская печь с такими размерами способна обогреть комнату площадью 30 «квадратов».

Мини русская печь своими руками считается достойной альтернативой традиционной отопительной конструкции. Данное сооружение имеет модифицированное и рационализированное устройство по сравнению с классическим вариантом. Изменения коснулись обустройства основания — в новой вариации предусматривается кладка двух несимметрично расположенных топок, одна из которых – главная, а вторая – дополнительная. Варочную камеру в мини конструкции используют как традиционную печь. Если необходимо, ее закрывают заслонкой (прочитайте также: «Строительство печи своими руками учитывая все нюансы»).

Мини русские печи из кирпича, изображенные на фото, считаются очень выгодными, поскольку экономно потребляют топливо и эффективно расходуют тепло. А основное преимущество их в том, что для выработки энергии можно использовать не только дрова, но и уголь, паллеты, а также другое твердое топливо.

Как построить русскую печь своими руками: основные этапы


До того, как построить русскую печь своими руками, необходимо ознакомиться с обзором основных этапов выполнения этой работы.

строительство русской печи

В первую очередь следует подготовить все требуемые материалы:
  • кирпич шамотный и красный;
  • песок, глину;
  • рубероид;
  • дверки и дымовые задвижки;
  • асбестовый шнур;
  • колосниковую решетку.

Из инструментов потребуются:
  • уровень, рулетка, угольник;
  • строительные карандаши;
  • резиновая киянка;
  • емкость для приготовления раствора;
  • дрель с насадкой-миксером.

Кладка русской печи своими руками – достаточно непростая задача, но при желании реализовать ее вполне возможно (прочитайте также: «Кладка печи своими руками — как сложить печь правильно»).

Весь процесс возведения обогревательной конструкции состоит из таких основных этапов:

  1. Выбирают проект русской печи с чертежами, на которых обозначены размеры (прочитайте: «Схемы и чертежи печей из кирпича — правильная кладка»). Потом определяют место, где будет установлена конструкция, оценивают состояние грунта.
  2. Обустраивают фундамент. Для этого роют котлован, на дно укладывают песок и щебень. Смесь уплотняют и заливают бетонным слоем. Делают гидроизоляцию. Стоит заметить, что таким же способом можно сделать уличные печи своими руками.
  3. Правилами как сделать русскую печь своими руками, предусматривается подготовка качественного кладочного раствора. Главная хитрость состоит в том, что нужно верно подобрать соотношение глины и песка (как правило, это 1:2). Но следует помнить, что глина может иметь разное качество. После того, как раствор подготовлен, его необходимо проверять на «жирность». С этой целью скатывают шарик и сильно ударяют об пол. Если он рассыпался, значит, в растворе в избытке содержится песок. Если шарик уцелел, то консистенция состава соответствует своему назначению.
  4. Когда сооружается классическая отопительная конструкция из кирпичей, схема русской печи будет для домашнего мастера незаменимым помощником. Начальный ряд кладут из целых кирпичей, последующие ряды образуют такой элемент как подпечье – оно используется для хранения дров. Потом выкладывают холодную печурку, формируют зольник, создают варочную камеру и загнеток, помещают на место решетку колосника и крепят дверцы. После завершения 20-го ряда начинают постройку трубы, выкладывают дымообороты, перекрывают металлической заслонкой перетрубье. В завершение кладку выполняют, учитывая высоту помещения. Дымоход начинает сужаться, а потом формируют трубу, проходящую через перекрытия и кровлю (прочитайте также: «Делаем печь для сауны своими руками — инструкция и примеры»).

Декорирование русской кирпичной печи после того, как завершена кладка


Поскольку кладку русской печи выполняют из огнеупорного кирпича, а шероховатая поверхность усиленно собирает пыль и почти не поддается уборке, требуется отделка отопительной конструкции, которую можно осуществить несколькими способами.

Вариант первый — покраска или побелка. Снаружи стенки печи затирают и обрабатывают при помощи грунтовки. После ее высыхания приступают к покраске, для чего используют краску, имеющую высокие показатели термостойкости. Для побелки задействуют гашеную известь, куда добавляют синьку. Что касается обработки металлических элементов, таких как дверцы и заслонки, то используют черную кремнийорганическую краску. Читайте также: «Русская печь: порядовка и кладка».

Вариант второй — оштукатуривание печки. Для этого используется глина и производится последующая побелка. Но главный минус такого способа заключается в необходимости ежегодно выполнять ремонт.

русские печи из кирпича

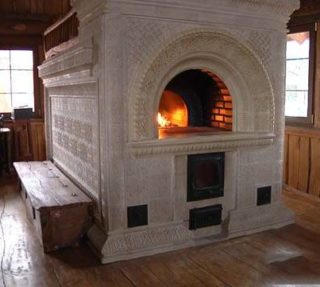

Вариант третий – украшение русской печи изразцами. Одна их сторона украшена узором и покрыта глазурью, а с обратной стороны у них имеется открытая коробочка для крепления декоративной плитки к поверхности конструкции. Процесс этот несложный: изразцы нужно заранее замочить в воде, а затем выполнить облицовку.

Вариант четвертый — облицовка керамической плиткой. Поверхность печи очищают от пыли и грязи, а потом зачищают швы. Затем прикрепляют сетку с ячейками. При выполнении облицовки плитку подбивают резиновым молотком, сразу же удаляя при этом остатки раствора.

Вариант пятый – собственноручная роспись печи. Чтобы нанести орнамент, потребуется приобрести минимальный набор материалов и инструментов: наждачную бумагу, мел (чтобы подготовить поверхности), краски, художественные и флейцевые кисти.

Ремонт русской печи своими руками


Эффективное функционирование кирпичных отопительных конструкций во многом зависит от состояния, в котором они находятся.

размер русской печи

При длительной эксплуатации чаще всего возникают следующие неполадки:
  • появление трещин – причиной тому является постоянное воздействие высоких температур. Их нужно устранять, поскольку КПД русской печи начинает уменьшаться. Кроме этого через щели угарный газ начинает проникать в помещение, а это может привести к серьезным последствиям для здоровья людей. Для ликвидации трещин пользуются раствором, в состав которого входят: соль, глина, песок. В продаже имеется хорошая по качеству готовая сухая смесь «Мертель шамотный»;
  • нарушение функционирования дымохода – если не ухаживать за печью должным образом, начинает ослабевать тяга. Чтобы проверить, насколько хорошо дым выводится наружу, нужно сжечь в печке осиновые дрова. В том случае, когда сначала дым идет темный, а потом становится светлым, тогда с тягой все в порядке. Иначе необходимо выдвинуть незакрепленные кирпичи и вычистить сажу;
  • отваливается дверца топки – для устранения проблемы вокруг проема следует отбить штукатурку и прочистить швы. Потом аккуратно расшатать и вынуть кирпичи. К дверце прикрепляют металлическую полоску и восстанавливают кладку;
  • сгорела колосниковая решетка – ее заменяют, соблюдая правила и порядок демонтажа.

Обычно мелкий ремонт русской печи хозяева выполняют своими руками, а вот реставрацией должны заниматься печники. Читайте также: «Каминопечь своими руками — установка по правилам».

Наглядное видео о том, как построить русскую печь своими руками:


Как построить русскую печь своими руками: порядовка и кладка

Русская печь выполняет несколько функций: отопление помещения, приготовление пищи, сушка урожая, подогрев воды. Но такое устройство не является идеальным. Чтобы приготовить на ней различные блюда, женщина должна обладать определенными навыками и знаниями, поэтому не каждая современная хозяйка сможет справиться с такой задачей. Также необходимо учитывать, что в зимнее время нужно каждое утро затапливать печь.

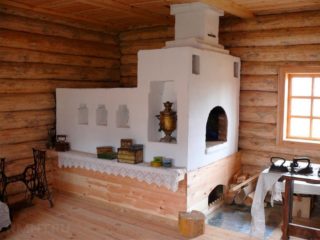

Русская печь в интерьере

К недостаткам можно отнести то, что печь прогревает помещение на высоте не более одного метра от поверхности пола, а вот современное оборудование прогревает всю высоту комнаты. Чтобы готовить пищу, необходимо установить плиту из чугуна.

Сложить русскую печь можно своими руками. Для этого необходимо следовать инструкции или посмотреть соответствующее видео. Строить печь своими руками можно по стандартным существующим размерам, но придерживаться этих показателей не обязательно. Примерная длина должна составлять 213 см., ширина 142 см., а высота – 180 см. Чтобы самому построить печь, нужно знать, из каких элементов она состоит:

  • Подпечье. Предназначением является сушка и хранение твердого топлива.
  • Холодная печурка. Специальная маленькая выемка, предназначенная для кухонной утвари.
  • Шесток. Участок перед горнилом, который служит в качестве подставки для горшка с пищей.
  • Под. Он представляет собой дно варочной комнаты под небольшим уклоном. Его необходимо хорошо обработать, чтобы посуду можно было легко передвигать.
  • Варочная камера. Она предназначена для приготовления блюд и закладки твердого топлива. Камера должна иметь небольшой уклон.
  • Перетрубье. Над шестком устанавливается специальная камера, а после нее – дымоход, проходящий через кровлю.
  • Самоварник. Такое устройство является не обязательным. Оно представляет собой отверстие, через которое труба самовара соединяется с дымоходом.
  • Вьюшка. Она представляет собой специальную дверцу, которая полностью перекрывает трубу дымохода. При помощи нее можно регулировать тягу заслонкой.
  • Лежанка. Сзади дымохода нужно сделать горизонтальную поверхность, которая является примечательной особенностью русской печи.

Сегодня специалисты рекомендуют строить своими руками мини-печь, ее название – экономка. Она устроена так, что лучше прогревает комнату. В теплое время года устройство используется для готовки различных блюд. Свое название экономка получила благодаря тому, что топлива сжигается меньше. Плюс ко всему, экономка имеет водогрейный бак.

Кладка мини-печи

Строительство любой топочной происходит при помощи огнеупорного кирпича, который производится из шамота. Кладка остальной части устройства совершается при помощи керамического кирпича. Кроме этого, нужно подготовить все необходимые элементы:

  • Топочную дверцу, ее размеры составляют 25х25 см. Поддувальную дверцу с размерами 25х14 см., и две прочистные двери 13х14 см.
  • Колосник 38х25 см.
  • Три задвижки разных размеров.
  • Вьюшку с 23-сантиметровым диаметром.
  • Водогрейный бак.
  • Двух-конфорочную плиту.
  • Несколько полос из стали.

Приготовление раствора

Раствор для кладкиКладка зависит от качества приготовленного раствора. При необходимости можно приобрести готовые варианты в специализированных магазинах, стоит такая смесь недорого. Но если строить печь предполагается своими руками, то и раствор нужно приготовить самостоятельно. Раствор для кладки стоит подбирать, отталкиваясь от вида кирпича:

  • При использовании полнотелого материала (минимум М150) следует замесить смесь из песка из глины в соотношении 2:1. Также раствор подойдет для отделки печного устройства.
  • В случае с тугоплавким кирпичом стоит использовать смесь из тугоплавкой глины с небольшим количеством песка.
  • Если экономка строится из шамотного кирпича, то смесь нужно изготовить из шамотного порошка и огнеупорной глины в соотношении 3:1.

Глина имеет широкое применение, но вот для кладки ее сложно подобрать. Это объясняется тем, что в природе она бывает разного вида и состава. Профессиональный и опытный печник может без труда подобрать глину и необходимое соотношение ее с песком. В результате чего получается качественная смесь для кладки.

Печь русская схемаЧтобы проверить качество смеси, можно воспользоваться одним из существующих способов. Нужно приготовить раствор, сделать небольшой жгут и согнуть его. Чем раньше он треснет, тем лучше. Также можно скатать шарик и сжать его двумя досками. Если сжать его на 2/3, и появились трещины, то смесь качественная, а если он разрушился раньше, то смесь не подойдет для кладки мини-печи.

Замес раствора

Для русской печи нужно подготовить около 3,5 м3 смеси. Для этого нужно смешать все ингредиенты в необходимых пропорциях и добавить воду. Замес рекомендуется делать в железной таре. Глину нужно замочить на два дня. Затем необходимо добавить песок, все тщательно перемешать до образования однородной смеси. На кладке швы должны быть 3-5 мм., в зависимости от вида кирпича, поэтому в растворе не должно быть крупных фракций. Процесс приготовления не сложный, поэтому все можно сделать своими руками.

Подготовка фундамента

Экономка представляет собой конструкцию большой массы, поэтому нужно подготовить фундамент. Русскую печь рекомендуется включить в проект на этапе строительства дома, иначе реализовать эту идею будет гораздо сложнее.

Специалисты рекомендуют изготовить монолитный железобетонный фундамент. Важно отметить, что он должен быть отдельной конструкцией и не связываться с фундаментом здания. Для начала нужно уложить два слоя гидроизоляции, для этого можно воспользоваться рубероидом.

Выкладка внутренней аркиПечное устройство рекомендуется устанавливать у стены, где фундамент заложен неглубоко. Его подошва будет на том же уровне, что и подошва основания печной конструкции. Между ними должно быть расстояние около 5 см. Зазор можно засыпать песком. Верх печного фундамента должен быть на 14 см. ниже поверхности пола.

Если экономка устанавливается своими руками в месте заглубленного фундамента, то необходимо расширить котлован, после чего засыпать его гравием и песком, затем тщательно утрамбовать. Расстояние между основанием дома и плиточным фундаментом печной конструкции не должно быть меньше 50 см. Этот зазор заполняется песком.

Кладка печи

Важно отметить, что кладка должна быть герметичной. Поэтому стоит использовать целостные кирпичи. Перед работой нужно подсчитать, сколько материала понадобится. Швы не должны превышать 5 мм. Экономка может укладываться своими руками несколькими способами:

  • В четверть. То есть кирпич необходимо выкладывать на ребро.
  • В полкиприча. В этом случае материал укладывается вдоль стены плашмя.
  • В кирпич. Стены должны иметь толщину, соизмеримую длине материала.

Если используется керамический кирпич, то нужно его вымочить, так как он вытягивает жидкость из кладочной смеси. Во время работы излишки раствора необходимо убирать.

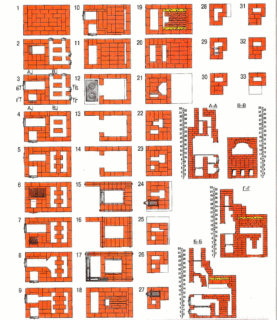

Порядовки

Чтобы грамотно выложить печь, необходимо знать, как выкладывать каждый ряд. При необходимости можно посмотреть соответствующие видео с инструкцией по выкладке. Ниже рассмотрим, сколько рядов придется сформировать своими руками.Русская печь порядовкаДля первого ряда рекомендуется использовать пережженный кирпич, так как он практически не впитывает влагу. Для кладки углов используется ¾ кирпича.

  1. Следующий ряд начинает формировать стенки печной конструкции. Нужно заложить прочистки слева и спереди. А вот с фронтальной и правой стороны устанавливается зольник.
  2. Следующий ряд слева выкладывается кирпичами без использования смеси. С передней части монтируется прочистка и поддувало. Дверцы крепятся при помощи пережженной проволоки из стали, которая фиксируется раствором.
  3. Подовые каналы перекрываются в следующем ряду.
  4. При укладке пятого ряда необходимо установить колосник для малого топливника. Для этого нужно уложить огнеупорный кирпич без использования раствора.
  5. На этом этапе нужно выполнить монтаж водогрейной тары с левой стороны конструкции. Также продолжается кладка малой топки.
  6. Одновременно с укладкой топливника и стенок необходимо установить колосник плиточной топки. С правой стороны укрепляется стена. Для этого используется стальная полоса, которая укладывается в швы.
  7. Последующие два ряда укладываются внутренние каналы и стенки. Также необходимо установить дверцы для обоих топливников и закрепить их при помощи стальной проволоки.
  8. На десятом ряду соединяются своды обоих топок. Также следует перекрыть дно горнила. Оставить открытыми каналы дымооборота для вывода их в горнило.
  9. С передней стороны нужно закрепить уголок из стали, размерами 30х30, а сверху выложить плиту. Пустое пространство топливника нужно перекрыть съемным колосником.
  10. В двенадцатом ряду применяется огнеупорный кирпич для кладки стенок плиты и горнила, а также заслонки для него. С левой части плиты нужно начать формировать низ дымохода. Между горнилом и дымоходом должно быть небольшое отверстие, закрыть его следует задвижкой.
  11. После этого нужно изготовить деревянный шаблон арки. Он необходим для укладки свода арки.
  12. Следующие четыре ряда укладываются стенки печной конструкции. Устье горнила перекрывается.
  13. Начиная с семнадцатого ряда нужно постепенно начать сужать свод горнила, при этом дымоход должен постепенно расширяться. Стальной стяжкой укрепляется задняя стенка печного устройства.
  14. Свод горнила необходимо перекрыть, а также начать выкладывать переднюю стенку, которая образует перетрубье.
  15. Чтобы выложить свод горнила, необходимо подготовить соответствующий шаблон. Для этого понадобятся две прямоугольные рамки. На них опираются детали из фанеры с кружалами, которые крепятся на специальные штыри. Это необходимо для того, чтобы существовала возможность наружной разборки печи. Также рекомендуется поставить распорки внутри, чтобы конструкция не развалилась. Сверху кружал нужно выполнить настил из досок.
  16. На девятнадцатом ряду нужно укрепить переднюю стену горнила. Для этого необходима стяжка. Также продолжается кладка стенок, которые должны быть выше горнила, при этом образуется небольшое пространство, которое необходимо засыпать.
  17. Свод заполняется песком и тщательно утрамбовывается. Благодаря этому увеличивается теплоемкость, которая необходима для выпекания хлебобулочных изделий.
  18. На 21 ряду перекрывается печь, происходит сужение перетрубья.
  19. Во время кладки последующих двух рядов продолжается формирование дымохода, с одновременным сужением перетрубья.
  20. При помощи заслонки перекрывается перетрубье.
  21. На следующих двух рядах (25-26) нужно соединить дымоход с пространством над перетрубьем.
  22. Сколько нужно еще рядов, – зависит от высоты комнаты. Перед потолком дымоход сужается, затем устанавливается труба, которую нужно вывести через потолочное перекрытие. Между кровлей и перекрытием также нужно выполнить кладку, в качестве связующего средства использовать цементно-песчаный раствор.

Печь русская схемаБлагодаря простой инструкции можно своими руками построить русскую печь. Чтобы ее использовать, необходимо над кровлей выложить трубу. Если возникли некоторые вопросы, то можно посмотреть демонстрационную видео-инструкцию. Если вы не уверены, что можете самостоятельно построить настоящую русскую печь, то можно воспользоваться услугами профессионала, предварительно уточнив, сколько стоит такая работа.

схема строительства, принцип работы, варианты порядовки

Содержание статьи:

Старинная русская печь – это эффективное устройство для обогрева дома в деревне и приготовления пищи. Устройство можно собрать своими руками, используя чертежи, фото, описание и инструкцию. Конструкция несложная, но нужно учитывать все нюансы и особенности укладки обогревательного устройства. Печные работы должны соответствовать нормам, установленным СП и СНиП.

Классификация печей

Русская печь с лежанкой и местом для приготовления и подогрева пищи

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

  • Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
  • Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
  • Нестандартная. Обычно применяется для установки в бане.

По устройству русские печи делят на традиционные и современные. В традиционной конструкции есть непрогреваемая нижняя часть и полое подпечье для хранения дров и утвари. Современная печь отличается расширенным функционалом, подогревом нижней канальной части. Наверху устанавливают варочную панель и гриль.

Разновидности русских печей

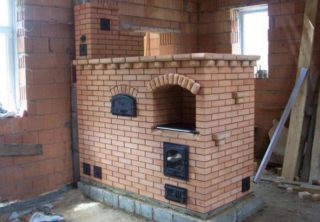

Русская печь с камином

Современные варианты русских печей включают в себя разнообразные конструкции для отопления и приготовления пищи. Выбор модели зависит от назначения, особенностей использования и требований к прибору.

Классическая модель с лежанкой позволяет устроить дополнительное спальное место, на которое поместится до трех человек. Современные модели рассчитаны на одно взрослое или два детских места.

Печь с плитой, которая встроена в конструкцию, позволяет готовить пищу. Часто такие варианты сопровождаются установкой большой варочной панели, духовки и подтопка.

Модель с плитой и лежанкой подходит для загородного дома. В конструкции имеется большое спальное место и плита для приготовления еды. Варочная панель может быть любой – все зависит от требований, предъявляемых к печи.

Мини русские печи без лежанки используются в банях и маленьких кухнях. Могут иметь различную конструкцию, но без лежака и плит.

Печь с камином – это более современный вариант для отопления дачи. Вместо открытой варочной камеры устанавливается стильный камин, благодаря которому можно отапливать другую комнату через перегородку. При использовании такого варианта можно не ставить вторую доходную трубу.

Русская печь с подтопком является самой старой из конструкций. В ней имеется горнило. Продукты для приготовления укладываются в камеру, а через устье с перегородкой кладут топливо. С помощью такого варианта можно одновременно готовить еду и обогревать помещение.

Устройство с барбекю считается современным вариантом конструкции для улицы. Вместо классической варочной панели устанавливается решетка для приготовления пищи на открытом огне.

Преимущества и недостатки

Основное преимущество русской печи в том, что она долго остывает

К плюсам русской печи относят следующие свойства:

  • Долговечность. Кирпичная конструкция при соблюдении условий эксплуатации прослужит десятки лет.
  • Высокая степень пожарной безопасности.
  • Приготовление пищи происходит без прямого контакта с огнем.
  • Печь медленно остывает.
  • Широкий функционал современных моделей.
  • Невысокая стоимость. Связано с простотой конструкции и отсутствием автоматики.
  • Можно построить своими руками. Предварительно создается проект будущей печи, а затем выполняются работы по укладке.

Недостатки следующие:

  • Невысокий КПД (около 30%) по сравнению с современными отопительными устройствами, у которых КПД превышает 90%.
  • Неэкономичный расход дров.
  • Неравномерность прогрева помещения. Разница между верхней и нижней точкой может составлять 20°С.
  • Неравномерность прогорания топлива. Дрова в разных частях печи горят с разной силой.
  • Невозможно наблюдать за процессом приготовления пищи.

После изучения положительных и отрицательных качеств русской печи можно решать, сделать ее в доме или нет.

Самостоятельная сборка

Устройство русской печи

Чтобы собрать прибор своими руками, нужно знать устройство русской печи. Складывать обогреватель нужно из кирпичей и других прочных материалов с высокой стойкостью к горению.

Основным элементом является горнило. Это топка, состоящая из свода и пода снизу. Под нее укладываются дрова и ставится посуда с едой для готовки. Проем в горниле – это устье. В задней стене также есть проем, который носит название окно шестка. Они образуют между собой пространство – шесток, в которое ставится горячая пища для сохранения температуры. В шесток входит перетрубье, где собирается дым, а над ним – хайло, которое покрывается вьюшкой. Она ограничивает проникновение холодных воздушных масс в печку. Перетрубье закрывается специальной задвижкой, благодаря которому регулируется тяга в дымоходе. Для хранения утвари под шестком есть отделение. Также в нижней части есть подпечье, в котором можно хранить дрова.

После знакомства с конструкцией деревенской русской печки начинаются подготовительные, а затем монтажные работы. Алгоритм сборки русской печки своими руками с чертежами представлен в виде пошаговой инструкции.

Выбор кирпича

Подбор материалов для печи является важной задачей, так как они должны соответствовать правилам пожарной безопасности. По этой причине каждый элемент строения выполняется из своего материала. Для кладки печи и дымохода используют глиняный кирпич. Для пода и свода – тугоплавкий или огнеупорный кирпич. В качестве облицовочного материала выступает штукатурка, изразцы, натуральный камень. Для огнезащитной изоляции выбирают глиняный кирпич, асбестовый картон, асбестоцементные плиты и другие огнеупорные материалы.

Для создания дымоходной трубы применяется раствор на основе цемента или песка и извести. Его можно замешать самостоятельно или купить готовую смесь в магазине.

При покупке важно следить за качеством материалов. Кирпич должен иметь точные размеры, поверхность без сколов и инородных включений. Глину лучше выбрать красную. Песок покупают мелкозернистый с размерами частиц не более 1,5 мм.

Инструменты

Мастер должен иметь следующий набор инструментов:

  • линейка;
  • карандаш;
  • мастерок;
  • уровень;
  • отвес;
  • кирка;
  • резиновая киянка;
  • болгарка;
  • ведро для раствора;
  • миксер в случае самостоятельного замешивания смеси;

Все инструменты можно купить в строительном магазине.

Выбор места для печи

Вариант размещения

Перед началом работы необходимо выбрать место установки печи. Учитываются следующие факторы:

  • Фундамент. Он может создаваться отдельно под печку и быть уже готовым. Обязательно делается слой гидроизоляции для увеличения срока службы и эксплуатационных характеристик.
  • Свободное прохождение дымоходом перекрытий. Трубы не должны повреждать и задевать существующие несущие конструкции.
  • Удобство расположения. Пользователь должен без проблем подходить к печи и использовать ее по назначению.
  • Соблюдение противопожарных расстояний. Перед окном шестка ставится лист металла 700×500 мм. От печи до сгораемой стены должна быть дистанция, равная высоте печи. От шестка до противоположной стены должно быть минимум 125 см. Металлические балки рядом с дымоходом должны быть удалены на 130 мм минимум от внутренней поверхности.

Соблюдение этих рекомендаций поможет выбрать лучшее место для русской печи.

Пошаговая инструкция по возведению печи

Порядовка русской печи

Работу по созданию отопительного устройства лучше проводить в теплую погоду. Если же монтаж выполняется в холодное время года, нужно следить за температурой материалов – она не должна превышать 5°С.

Алгоритм укладки русской печи или грубки:

  • На фундамент кладется два ряда кирпичей. Между ними должен быть слой гидроизоляции.
  • Глиняный кирпич смачивается водой. Первый ряд начинается с уровня чистого пола. Выкладывается цельными кирпичными блоками. Толщина швов – до 5 мм. Все кладки проверяются строительным уровнем.
  • Укладка второго ряда. Необходимо оставить промежуток для подпечья. После укладки второго ряда вертикальность поверхности контролируется при помощи отвеса.
  • Между 3 и 4 рядом делается перевязка по углам. Четвертый ряд кладется цельными кирпичами.
  • После пятого ряда выкладка производится по подготовленной деревянной опалубке для свода подпечья. В восьмом ряду кладется последний ряд свода из стесанных кирпичей.
  • Укладка стенок в один кирпич с перевозкой до 10 ряда.
  • В 12 ряду создается под. Его делают из огнеупорных кирпичей. Зазоры засыпаются песком.
  • Укладка горнила. Швы должны быть не толще 3 мм. Сначала укладываются на ребро по внутреннему периметру. После 16 ряда выкладывается свод горнила.
  • Укладка окна шестка. Он должен выглядеть как арка.
  • При создании 20 ряда возводятся стенки печи с уменьшением пространства над шестком.
  • В 22 ряду укладываются канал самоварника.
  • 23 ряд – делают место для скопления сажи.
  • 25 ряд кладут аналогично 10 с перевязкой швов. Над шестком формируется перетрубье.
  • 29 ряд – соединение канала самоварника с перетрубьем.
  • В 32 ряду перекрывается перетрубье с помощью цельного кирпича. Нужно оставить одно отверстие, которое потом закрывается задвижкой.
  • Кладка дымохода.

Через 5-6 дней после полного высыхания раствора можно снимать деревянные опалубки. Собранной печкой можно использоваться.

чертежи, схемы, порядовка, фото и видео пошаговая инструкция

Русская печь – классика жанра, как сказал бы любой опытный печник. Действительно, это многофункциональное устройство, где можно приготовить пищу, согреться на лежанке, любоваться открытым пламенем и даже высушить белье. Но! Самое главное – это обогрев дома, ведь камни даже по окончании горения еще долго удерживают тепло и сохраняют уют.

Настоящая русская печь в общем понимании это достаточно крупный объект, традиционно занимающий четверть кухни. Мы же предлагаем сделать такую же, но в несколько раз меньше. Прочитав нашу статью, вы узнаете, что такое мини русская печь своими руками и сколько у нее преимуществ перед большой «сестрой».

Мини русская печь действительно миниатюрная, ее стандартные размеры составляют 100х130 см, и потому она будет уместной даже в небольшом однокомнатном доме.

Чаще всего она используется для готовки пищи, поскольку занимает мало места, растапливается быстро, позволяет разместить сразу 2-3 предмета на конфорках, в ней же можно одновременно выпекать хлебобулочные изделия. И даже после окончания топки плита еще несколько часов держит температуру, что дает возможность поддерживать еду теплой.

Устройство русской печи и принцип работы – видео

Построить такой универсальный отопительный агрегат несложно и очень быстро – всего за 2 дня у вас получится миниатюрная печь русская своими руками. Главное разобраться в порядовке и выбрать качественные материалы.

Особенности русской мини печи

Первый отличительный признак – конструкция 2х топливников, где основной поставлен спереди, а малый позади, на них накладывается плита из чугуна с 2мя разноразмерными конфорками. В весенне-летний период еда готовится в основном на малом топливнике, что очень удобно. Не требует большого количества топлива, проще чистить и ухаживать.

Топливники предназначены не только для приготовления пищи, но и для отопления. Причем они могут работать одновременно в двух режимах или по отдельности, а топливо можно закладывать непосредственно в варочную камеру.

Поскольку русская печь экономка не подразумевает наличия лежанки, особенными являются и каналы, по которым подается к топливникам горячий газ и отводятся наружу угарный газ и дым. Как только печь начинает топиться, горячий газ сперва идет в первый отсек камеры, после чего черед подводы уходит к стенке. Далее идет к варочным камерам (конфоркам), а дым и угарный газ уходят через верхние отверстия варочной камеры и сразу в дымоход.

Строительство печки

Можно сильно не мудрствовать и заказать уже готовый экземпляр, тем более, что упрощенная мини русская печь встречается во многих магазинах отопительных приборов. Но мы все же советуем сделать  русскую печь с плитой своими руками. Она прослужит вам несколько десятков лет,  достаточно просто раз в 2-3 года чистить дымоход.

Даже миниатюрная русская печь всегда устанавливается на прочный фундамент. Недостаточно просто усилить пол, надо установить новый из кирпича или камня или залить бетоном и армировать его.

Какие понадобятся материалы

  • красный кирпич – 750 шт.;
  • шамотная глина;
  • песок;
  • войлок или асбестовое волокно для изоляции;
  • рубероид на нижний слой также для тепло- и гидроизоляции;
  • крепежные элементы;
  • металлический уголок, лист и стальная проволока;
  • колосниковая решетка – 2 шт.;
  • дверцы для топочной камеры и поддувала – 2 шт.;
  • заслонка – 1 шт.;
  • задвижка – 1 шт.

… и инструменты:

  • строительный уровень;
  • шпатели;
  • мастерок;
  • дрель с насадкой миксер для смешивания раствора;
  • ведра;
  • сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Порядовка

  • 1 ряд – выкладывается стенка русской мини печи целыми кирпичами с обязательной перевязкой каждого шва.
  • 2-5 ряды – выкладываются поддувала основного и малого топливников, отдельно столбики, на которые будет поставлена кирпичная арка. На этих же рядах можно сразу прикрепить дверцы в поддувала.
  • 6 ряд – спиливаются кирпичи под конус непосредственно над колосниковой решеткой, а в каждый топливник ставится свой колосник.
  • 7-8 ряды – закрепляются дверцы на обеих топливных камерах.
  • 9 ряд – начало сужения канала отвода при выходе из основного топливника. Перегородка, в свою очередь, расширяется.
  • 10 ряд – строится под так, чтобы по задней стенке обязательно проходил канал отвода шириной примерно 75-80 мм.
  • 11 ряд – продолжается строительство пода, а передняя стенка дополнительно фиксируется уголками.
  • 12 ряд – канал закрывается варочной плитой из чугуна.
  • 13-16 ряд выкладываете полностью по рисунку, а на 15-мделает из металлического листа связи боковых стенок.
  • 17 ряд – также дублируются связи боковых стенок металлическим листом и делается основание под перетрубье. Дополнительно нарезаются пазы под полосы.
  • 18 ряд – начало закладки варочной панели, которая традиционно выполняется в форме арки. Она опирается на кирпичи под углом 10 градусов, которые дополнительно закрепляются глиняным раствором.
  • 19 ряд – закладывается вентиляционный канал и начинается кладка дымохода.
  • 20-21 ряды – выкладываются по рисунку.
  • 22-24 ряды – кирпичи спиливаются под сборный канал, который должен получиться квадратным.
  • 22-25 ряд – продолжается строительство дымохода с постепенным уменьшением просвета так, чтобы в итоге получился всего 1 кирпич.
  • 27 ряд – по рисунку
  • 28-29 ряды – соединяются горизонтальным каналом вертикальные по обеим сторонам, и закрывается листом металла.
  • 30-32 ряд – по рисунку.

Как видим мини русская печь «Экономка» возводится достаточно быстро и просто. Здесь нет сложных переходов кирпича с увеличением и уменьшением сечения и каналов, нет отдельных камер, как в традиционной печи, оттого ее модно построить буквально за несколько дней.

Еще раз, но уже наглядно, как построить мини русскую печь своими руками – видео

Правила строительства мини печи

Существует ряд рекомендаций от опытных печников, которые, с одной стороны, позволят сделать все быстро и точно, с другой – обеспечить долговечность агрегата.

Итак:

  1. Покупайте только качественный кирпич и глину

Часто в попытке   сэкономить нерадивые хозяева приобретают б/у кирпич, который не всегда бывает ровным и одинаковым по размеру, и который крайне сложно чистить от остатков кладочного материала. Шамотная глина – гарант того, что печь не лопнет в один прекрасный день или вечер и не отравит обитателей угарным газом.

  1. Перед тем, как сложить русскую печь своими руками, изучите чертежи. Они составляются опытными мастерами, которые не один год занимаются кладкой различных печей и точно знают, какая порядовка будет лучшей.
  2. Первые 3-4 раза растапливайте печь не в полную силу, чтобы вовремя обнаружить ошибки в кладке.

Мы не говорим, что они должны быть обязательно, но даже спецы иногда допускают ошибки, что уж говорить о начинающих печниках.

  1. Соблюдайте технику безопасности

Это касается как собственно строительства русской печи своими руками, так и периода эксплуатации. Это прямой контакт с огнем, а с ним, как известно, шутки плохи.

В целом, русские печи для дома абсолютно безопасны. Ее конструкция предусмотрена таким образом, чтобы исключить выпадение угольков из топки или искр при закладке дров. Даже если вы совсем не умеете пользоваться русской мини печью, в крайнем случае, просто не сможете разжечь, но никакого вреда ни дому, ни его обитателям не причините.

устройство, пошаговая инструкция работы с фото

В статье мы рассмотрим, как построить русскую печь своими руками. Рекомендуется обратиться за помощью к опытному печнику, особенно если вы никогда не сталкивались с подобной работой. Но в случае, если у вас нет возможности спросить совета у более опытных мастеров, можно попробовать постичь все азы этого нелегкого дела. Если присмотреться внимательно, то видно, что конструкция русской печки до безобразия простая. Но в то же время при возведении ее необходимо следовать всем рекомендациям, о которых далее пойдет речь. Чтобы работы были выполнены идеально, нужно ориентироваться на СНиП III-Г.11-62 и СП 7.13130.2013. Ориентируясь на них, вы поймете, как построить русскую печь своими руками.

Какие плюсы и минусы установки русской печи в доме?

Печь – это достаточно массивная конструкция, которая может использоваться как для отопления, так и для приготовления пищи. Нередко в ней имеется лежанка. На последней очень удобно спать, когда на дворе жуткий холод. И если вы решите построить русскую печь с лежанкой, то точно не пожалеете. Можно встретить конструкции с камином или варочной плитой. Прежде чем приступать к возведению такой печи, вам нужно обратить внимание на все нюансы. Внимательно оцените все масштабы работ и характеристики. К плюсам печи можно отнести:

  1. Высокая степень пожарной безопасности.
  2. Медленно остывает.
  3. Долговечна.
  4. Стоимость строительства небольшая.
  5. При приготовлении пищи отсутствует контакт с огнем.
построить русскую печь даче

А если решите построить русскую печь с лежанкой, то еще и теплое место для сна зимой вам обеспечено. Будете словно Илья Муромец (или Емеля). Но есть и минусы, среди которых:

  1. КПД редко переваливает за отметку 30%.
  2. Топливо расходуется не очень экономно.
  3. Помещения прогреваются неравномерно. Нередко разница температур между низом и верхом одной комнаты может быть 20 градусов.
  4. Топливо сгорает неравномерно.
  5. Если в печи готовите блюдо, то уследить за ним вряд ли получится.

Принцип работы и устройство

Существует огромное количество модификаций русской печи. Они имеют существенные отличия как в форме, так и в размерах, устройстве. Поэтому нужно определиться заранее с тем, как построить русскую печь на даче или в доме. Очень часто случалось и такое, что в одном небольшом поселке во всех домах печи были разные. Одинаковых попросту не было. На сегодняшний день можно провести такую классификацию:

  1. По размеру – на большие, маленькие и средние.
  2. По функционалу – классические, усовершенствованные. Последние – это конструкции с варочной плитой, камином, лежаком и прочими дополнениями.
  3. По форме свода – бочкообразные, купольные, трехцентровые.
построить русскую печь лежанкой

Но какую же лучше русскую печь построить на даче? Из чего вообще она состоит? Конструкция печи включает такие элементы:

  1. В качестве основы выступает горнило. Это топка, состоящая из пода (внизу) и свода (вверху). На под обычно складывают дрова и посуду.
  2. Устье – это проем в горниле.
  3. Окно шестка – это проем в стене напротив устья.
  4. Шесток – это пространство, которое находится между всеми проемами.
  5. Перетрубье – это канал, в который сначала поступает дым.
  6. Вьюшка – это элемент, который позволяет ограничить подачу холодного воздуха внутрь печи.
  7. Хайло – элемент, который перекрывается при помощи вьюшки.
  8. Холодная печурка (или подшесток) – это место для хранения различной посуды.
  9. Подпечье – это пространство, которое расположено непосредственно под топкой. Как правило, здесь хранятся дрова.

Теперь вы знаете, из каких частей состоит и как построить русскую печь в доме. Но только в общих чертах, нюансы рассмотрим далее.

Принцип работы сооружения не очень сложный. На под укладывают дрова максимально плотно. Для того чтобы осуществилось горение, необходим кислород – он будет подаваться через низ устья. Постепенно дрова разгораются сильнее, температура повышается. Дым сначала скапливается непосредственно под сводом, после чего попадает в хайло и далее в дымоход.

Как выбирать материал

Это, пожалуй, один из ответственных моментов. Все материалы, которые используются при изготовлении печи, должны быть пожаробезопасны. Приведем небольшой список:

  1. Для выполнения кладки печи и дымохода нужно использовать только глиняный кирпич.
  2. Для изготовления свода и пода – огнеупорный или тугоплавкий кирпич.
  3. В качестве облицовки допускается использовать штукатурку, натуральный камень, изразцы.
  4. В качестве защиты от огня подойдет глиняный кирпич, картон и любые плиты на основе асбеста, минеральная вата.

Перед тем как построить русскую печь на улице, потребуется выбрать материал правильно. Ведь главное условие – она не должна бояться влаги. Обратите внимание на то, что смесь для кладки печи не всегда одинаковая. Зависит она от типа используемого кирпича:

  1. Если применяете тугоплавкий кирпич, то нужно использовать тугоплавкую глину и песок.
  2. Огнеупорный – шамотный порошок и огнеупорная глина.
  3. Кирпич из глины – глинопесчаный раствор.

Чтобы сделать дымоход, потребуется использовать раствор извести и цемента. Допускается использование песка и извести. Как правильно построить русскую печь с лежанкой в доме, вы знаете. Это не составит труда. Если, конечно, есть желание и возможность это сделать.

Несколько нюансов при выборе материала

Допускается как самостоятельное изготовление растворов, так и покупка готовой смеси. Последний вариант, кстати, более привлекательный для лентяев. Не нужно переживать, что сделаете раствор с неправильной пропорцией. Ассортимент смесей на сегодняшний день очень большой, поэтому проблем с выбором возникнуть не должно. Главное – соблюдайте технологию.

как построить русскую печь на улице

Если правильно подберете раствор и материалы, то вы обеспечите полное соответствие всем нормам противопожарной безопасности. Кроме того, вся конструкция будет прочная и устойчивая. Когда покупаете материалы, обращайте внимание на их качество. Кирпич должен иметь максимально точные размеры, поверхность идеально ровную. Никаких посторонних вкраплений быть не должно.

Глина – только пластичная и красного цвета, без малейшей доли примесей. Прежде чем приступать к изготовлению раствора, глину нужно замочить в воде и протереть через сетку. Песок нужно брать мелкозернистый, размер частиц не больше 1,5 мм.

Какие инструменты вам нужны?

Чтобы не останавливаться в процессе проведения строительства, подготовьте все инструменты заранее:

  • Карандаш строительный.
  • Линейка, рулетка.
  • Кельма (мастерок).
  • Кирка.
  • Уровень.
  • Киянка (резиновая).
  • Отвес.
  • Ведра, небольшие корыта – для замешивания раствора.
  • Миксер или насадка на дрель.
  • Расшивка.

Обязательно нужно определиться с размером русской печи, построить ее получится лишь в том случае, если грамотно составлен план. Именно об этом и стоит упомянуть.

Как выбрать место для строительства?

Обратим ваше внимание на то, что русскую печь нужно включать в проект на этапе подготовки. Только так вы сможете построить ту, которая прослужит вам не одно десятилетие. При проектировании нужно уделить внимание таким моментам:

  1. Фундамент. Необходимо под печку заливать отдельный фундамент. Главное условие – он должен выдерживать все нагрузки, которые создаст печка. Как правило, делают железобетонную плиту или устанавливают блоки. Причем с основным фундаментом он не должен соприкасаться – обязательно нужно сделать небольшой промежуток, который засыпается песком. Основание должно быть ниже уровня пола примерно на толщину двух кирпичей. После первого ряда кладки обязательно нужно сделать гидроизоляцию.
  2. Дымоход должен свободно проходить через покрытия и перекрытия – это еще одно важное условие. Коньковые балки, стропила и прочие элементы должны находиться в стороне от дымохода. как построить русскую мини печь
  3. Печь должна быть удобно расположена. Ведь она и дымоход существенно влияют на эргономику всего здания. По этой причине крайне важно продумать внимательно все детали: размещение дверей и окон, мебели, и т. д.
  4. Обязательно нужно учесть требования пожарной безопасности. Печь должна быть как можно дальше от всех сгораемых конструкций.

Конечно, можно немного схитрить и уменьшить габариты. Как построить русскую мини-печь, рассказывать не будем – аналогия такая же, только размеры меньше.

Как улучшить безопасность?

Чтобы не допустить возгорания стен и перекрытий, которые находятся в непосредственной близости к печи, важно проделывать такие манипуляции:

  1. Прибейте лист металла на полу около окна шестка. Размер листа – 70х50 см.
  2. Нужно выдержать расстояние между печкой и стенкой (или перегородкой). Оно должно быть равно высоте самой печи. Другими словами, если высота у нее 1,3 м, то и расстояние до ближайшей сгораемой стенки должно быть таким же. Обязательно нужно защищать стены и перегородки штукатуркой, кирпичом, плиткой.
  3. Между окном шестка и стенкой должно быть более 1,25 м.
  4. Железобетонные и металлические балки, которые проходят возле дымохода, должны находиться на расстоянии не менее 13 см от его внутренней поверхности.
  5. Если же балки из древесины, то промежуток такой же, только от внешней поверхности.

Особенности проведения работ

Не испугались трудностей и решились на возведение печки? Тогда нужно определиться с типом конструкции и обзавестись порядовым планом кладки. Обратите внимание на то, что не рекомендуется проводить работы при температуре ниже +5 градусов. Зимой не стоит заниматься кладкой печи. Итак, приступаем к изготовлению конструкции. Пошаговое руководство выглядит таким образом:

  • Сначала на фундамент нужно уложить два ряда кирпичей. Между ними обязательно нужен слой гидроизоляции.
  • Смачиваете глиняный кирпич и выкладываете на уровне чистового пола первый ряд. Используйте только целые блоки, обязательно предусмотрите на углах перевязку со следующим рядом. Для этого используются трехчетвертные кирпичи. По три таких блока нужно уложить в каждом из углов. Швы должны быть толщиной менее 5 мм, раствор необходимо распределять по всей поверхности кирпича. Постоянно контролируйте горизонтальность кладки – в противном случае у вас не получится сделать качественную печь.
  • Цельными кирпичами нужно выложить второй ряд. Обязательно необходимо оставить для подпечья небольшой промежуток. В том случае если вы не планируете выполнять отделку, то сразу же произведите расшивку всех швов, пока раствор не застыл. Кирпичи обязательно нужно очистить от остатков раствора при помощи влажной ткани. После второго ряда горизонтальность нужно оценивать при помощи отвеса. как построить русскую печь
  • Третий и четвертый ряды нужно перевязать в углах. Для кладки четвертого нужно использовать цельные кирпичи. Свод подпечья будет опираться на крайние брикеты, расположенные у проема. Их нужно стесать.
  • После пятого ряда нужно использовать опалубку. С ее помощью делается свод подпечья. От одной до другой пяты швы перевязываются, кирпичи максимально плотно прижимаются друг к другу. Восьмой ряд – последний для свода.
  • Стенки нужно выкладывать в один кирпич. Перевязка делается вплоть до 10-го ряда, в котором предусматривается площадка для подшестка. Под сводом пространство в подпечье нужно засыпать песком или стеклом. В этом случае печь сможет отдавать больше тепла.
  • 11-й ряд выкладывается как и предыдущие. Это покрытие для подшестка.
  • 12-й ряд – это под. Делается он при помощи огнеупорных кирпичей, раствор при этом не используется. Все зазоры нужно засыпать песком. Слева необходимо предусмотреть отверстие для золы и углей.
  • Теперь приступаем к кладке горнила. Оно полностью делается из огнеупорного кирпича. Швы не более 3 мм. Сначала нужно кирпичи положить на ребро по внутреннему контуру. Что касается стенок, то их нужно сделать в ¾ кирпича, обязательна перевязка. Чтобы прочность была выше, нужно стесать брикеты, расположенные в передних двух углах, под углом 45 градусов. Между ними установите опалубку.
  • 16-й ряд – это свод горнила. Все пространство между стенами и сводом нужно засыпать песком. Выкладывать свод нужно с краев, постепенно двигаясь к середине. Используйте шпагат, чтобы проверить кладку.
  • Окно шестка имеет форму арки. Его выкладывают после свода.
  • На 20-м ряду возводятся стены печки, при этом пространство над шестком уменьшается.
  • 25-й ряд делается примерно так же, как и 10-й. Швы обязательно перевязываются. Пространство над шестком нужно уменьшить, чтобы сформировать перетрубье.
  • 22-й ряд – перетрубье нужно сделать еще меньше. Затем закладываете туда канал самоварника.
  • 23-й ряд – на этом этапе нужно предусмотреть место для сажи и окно для чистки.
  • 24-й ряд – перекрываете перетрубье. Предусмотрите проем для установки вьюшки. Напротив него нужно поставить дверцу. Через нее будет открываться и закрываться вьюшка. построить печь своими руками
  • 29-й ряд – канал самоварника и перетрубье соединяются.
  • 32-й ряд – при помощи цельного кирпича перекрывается перетрубье. Оставляете одно отверстие и закрываете его при помощи задвижки. После ее установки можно приступать к кладке дымохода.

Все опалубки из древесины можно снимать спустя неделю после того, как кладочный раствор наберет прочность. Раньше снимать ее не рекомендуется. Кстати, по такому же принципу производится кладка печи, камина на даче. Построить русскую печь по такой технологии тоже можно, но главное – придерживайтесь инструкции.

Что же с дымоходом делать?

Традиционно русские печи делаются с дымоходами прямого типа. При этом продукт сгорания идет на улицу напрямую, не встречает на своем пути почти никаких преград. Оптимальное сечение дымохода – 260х260 мм. А вот высоту нужно определять. Для этого потребуется знать расстояние до конька:

  1. Если расстояние меньше 1,5 м, то необходимо, чтобы дымовая труба находилась не меньше 0,5 м над коньком.
  2. Если промежуток 1,5-3 м, то труба должна быть выше уровня конька.
  3. Если расстояние больше 3 м, то нужно провести под углом 10 градусов к горизонту вниз. И дымоход должен быть выше нее.
построить печь лежанкой в доме

Эти данные помогут вам построить русскую печь. Классическая русская печь имеет надежный дымоход. Крайне важно, чтобы он был устойчив. И обязательно учитывайте такие требования:

  1. Плотность стенок трубы и дымохода не должна допускать проникновение дыма в комнаты. По этой причине необходимо максимально качественно делать швы – в них не должно быть пустот, толщина менее 1 см.
  2. Вся поверхность дымохода должна быть затерта раствором и побелена.
  3. Верхнюю часть, которая находится над крышей, нужно оштукатурить. Это позволит защитить ее от воздействия осадков.
  4. Если дымоход находится над сгораемой крышей, нужно поставить искроуловитель. Изготавливается он из металлической сетки.
  5. Там, где дымоход соприкасается с перекрытием, необходимо его расширить – это разделка. Ее тоже необходимо правильно выполнить. В случае если нет защиты от возгорания, то разделка должна быть 0,5 м. Если же конструкция имеет защиту, то 38 см. Разделка и перекрытие должны быть независимы.

Несколько вариантов отделки печи

Печка – это очень большое и тяжелое сооружение, которое в любом случае будет бросаться в глаза. Поэтому ее нужно украсить. Главное, чтобы все поверхности были гладкими и легко поддавались очистке. Какие варианты отделки можно использовать:

  1. Оштукатуривание. Печка приобретет аккуратный внешний вид. Кроме того, с ее помощью у вас получится устранить все мелкие дефекты, которые были допущены при проведении кладки. Раствор для штукатурки нужно выбирать исходя из того, какое нужно качество. Также состав раствора зависит от уровня влажности в помещении. Как правило, применяют состав из песка и глины, иногда добавляют алебастр, известь, цемент. Максимальная толщина – 10 мм.
  2. Швабровка стен и расшивка швов – еще один неплохой вариант оформления. При этом нужно очистить стены печки от выступающего раствора. Затем заполняются швы и придается им привлекательный вид. Главное — вовремя очистить все кирпичи, чтобы они смотрелись красиво.
  3. Не менее привлекательно смотрится на стенках натуральный камень. Прежде чем приступать к облицовке, нужно разложить на полу камни – это позволит максимально точно подобрать их по цвету и размерам. И после этого можно перенести все камни на стенки. Для того чтобы выполнить кладку, нужно использовать термостойкие мастики. русская печь размеры построить
  4. Самый сложный вариант – при помощи изразцов. Одна особенность такого оформления – его нужно делать параллельно с кладкой печи. Дело в том, что сначала нужно укладывать изразцы, затем кирпичи. Ведь декоративные элементы с кладкой связываются при помощи проволоки. И между собой штырями и скобами. Укладываются изразцы на раствор глины, заложенный в румпы (это такие выступы, которые находятся на тыльной стороне). Как и в случае с камнями, эти элементы нужно разложить на полу, чтобы подобрать их по размеру. Швы между соседними элементами – не более 1,5 мм. Они обязательно должны затираться гипсом.

Если вы остановились на швабровке или штукатурке, то после рекомендуется печь покрасить или побелить. Это придаст ей более привлекательный внешний вид. Краска, которую нужно использовать, должна быть на казеиновой или водной основе. Что касается элементов из металла, то их нужно покрасить жаропрочным лаком или краской. Следуя простой инструкции, вы научитесь проводить все работы самостоятельно и сможете сами построить русскую печь под ключ в баню или дом.

мастер-класс по возведению и ремонту конструкции

Содержание статьи:

Русская печь не потеряла популярности до сегодняшних дней. В деревенских домах, на дачах такое отопительное сооружение используется для обогрева помещений, для сна и отдыха, а также для приготовления пищи. Разогретое горнило на протяжении длительного времени хранит тепло, поэтому в нем можно варить рассыпчатые каши, печь хлеб, томить молоко. Как же возводится русская печь своими руками? В этом процессе есть много тонкостей, но при наличии соответствующих знаний и умений все можно сделать самостоятельно.

Как устроена традиционная русская печь

На первом этапе начинающий мастер должен понять принцип функционирования отопительного сооружения. На схеме, приведенной ниже, наглядно видна конструкция русской печи. К числу основных элементов относится:

  • подпечье – здесь хранятся и сушатся дрова;
  • шесток – в такую нишу можно ставить горячие горшки и сковородки, извлеченные из печи;
  • варочная камера – в ней готовится еда;
  • холодная печурка – ниша для хранения посуды;
  • душник – отверстие, ведущее в дымоход;
  • лежанка – на ней можно спать, греться и отдыхать после тяжелого трудового дня;
  • вьюшка – дверца, полностью перекрывающая дымоход.

Устройство традиционной русской печи

Конструкция русской печи продумана до мелочей, поэтому в ней устранены распространенные недостатки. Имеется в виду большое потребление топлива, неравномерный прогрев. Среднестатистическое отопительное сооружение имеет конкретные размеры: ширина – 142 см, высота – 213 см, высота от напольного покрытия до лежанки – 180 см. Печка, обладающая указанными габаритами, обогревает помещение в 30 кв. м.

Как вариант, вместо традиционной можно построить русскую мини-печь. В чем ее отличие от классического варианта? Такое сооружение имеет модифицированную и рационализированную конструкцию. Изменения коснулись основания, поскольку в новой вариации предусмотрено обустройство двух несимметричных топок (главной и дополнительной). Варочная камера эксплуатируется как традиционная печь. При необходимости она закрывается заслонкой.

Русская печь «Экономка» быстро прогревается и имеет компактные размеры

Мини-печка считается очень экономной, потому что она эффективно расходует энергию и потребляет небольшое количество топлива. Весомым преимуществом такого сооружения является то, что для создания комфортной температуры в доме можно использовать не только дрова, но и другие виды твердого топлива.

Схема кладки русской мини-печи

Строительство печи своими руками: обзор основных этапов

Исконные традиции нашего народа не забыты, поэтому живое тепло потрескивающих поленьев согревает душу и наполняет дом уютом, как и в былые времена. Как же самостоятельно сложить русскую печь? Сначала подготавливаются материалы: шамотный и красный кирпич, глина, песок, дымовые задвижки, рубероид, дверки, колосниковая решетка, асбестовый шнур. Также необходимо иметь под рукой уровень, резиновую киянку, строительные карандаши, угольник, рулетку, дрель с насадкой-миксер, емкость для замешивания раствора, расшивку. Построить русскую печь своими руками достаточно трудно, но если у человека есть огромное желание, можно реализовать любую идею. Процесс возведения обогревательного сооружения состоит из таких основополагающих этапов:

  • выполнение чертежей с размерами, определение местоположения печи в доме, оценивание типа грунта;
  • обустройство фундамента – роется котлован, на дно закладывается щебень, песок. Смесь уплотняется и заливается слоем бетона. Выполняется гидроизоляция;
  • подготовка кладочного раствора – главный секрет заключается в правильно подобранном соотношении глины и песка (1:2). Но не нужно забывать, что глина бывает разного качества. Поэтому подготовленный раствор необходимо проверить на «жирность». Для этого скатывается шарик и с силой бросается на пол. Если он рассыпается – в растворе много песка, а если остается целым – консистенция нормальная;
  • укладка порядовок – если вы хотите соорудить русскую печь своими руками, схема конструкции станет незаменимым помощником. Первый ряд выкладывается из целого кирпича, следующие ряды образуют подпечье, в котором хранятся дрова. Затем выкладывается холодная печурка, формируется зольник, варочная камера и загнеток, устанавливается решетка колосника и дверцы. После 20-го ряда начинается строительство трубы, выкладываются дымообороты, перетрубье перекрывается металлической заслонкой. Дальнейшая кладка проводится с учетом высоты комнаты. Дымоход сужается, а потом формируется труба, которая проходит через перекрытия и кровлю.

На схеме показана порядовка русской печи

Декорирование русской печи: распространенные варианты

Кладка отопительных сооружений выполняется из огнеупорного кирпича, не отличающегося особой изящностью. Более того, шершавая поверхность собирает пыль и плохо поддается уборке. Отделка русской печи может осуществляться несколькими способами:

  • покраска или побелка – наружная поверхность печи затирается и обрабатывается проникающей грунтовкой, которая продается в магазинах. После того как грунтовка высохнет, можно приступать к покраске. Для данной цели используется краска, обладающая высокими показателями термостойкости. Если производится побелка, применяется гашеная известь с добавлением синьки;

Это важно знать: дверцы, заслонки и другие металлические элементы обрабатываются черной кремнийорганической краской.

  • оштукатуривание печки глиной с дальнейшей побелкой – это самый древний метод, обладающий некоторыми недостатками. Главный минус заключается в том, что печь нуждается в ежегодном капитальном ремонте;
  • украшение изразцами – такой декор русской печи своими руками может выполнить каждый желающий. В этом процессе нет ничего сложного: изразцы предварительно смачиваются в воде, а потом выполняется облицовка;

Изразцы – особые элементы декора, сочетающие в себе красоту и практичность

Стоит обратить внимание: одна сторона изразцов украшена оригинальным узором и покрыта глазурью. А с тыльной стороны имеется открытая коробочка, с помощью которой декоративная плитка крепится к поверхности печи.

  • облицовка керамической плиткой – этот процесс начинается с подготовительного этапа, в ходе которого с поверхности удаляется пыль и грязь, зачищаются швы. После этого крепится сетка с ячейками. При облицовке плитка подбивается резиновым молотком, а остатки раствора сразу удаляются;
  • роспись русской печи своими руками – для нанесения орнамента необходимо иметь минимальный набор инструментов и материалов: наждачная бумага, мел для подготовки поверхности, флейцевые и художественные кисти, краски.

Расписная русская печь смотрится оригинально и необычно

Самостоятельный ремонт русской печи

Эффективное функционирование любого оборудования зависит от его состояния. Это касается и кирпичных отопительных сооружений. В процессе длительной эксплуатации печки могут возникать разные проблемы и неполадки:

  1. Трещины – они появляются из-за постоянного воздействия высоких температур. Ремонтировать трещины нужно обязательно, потому что уменьшается КПД печки. Плюс ко всему, через щели выходит угарный газ, который может привести к серьезным отравлениям. Для устранения такого недостатка используется раствор, состоящий из глины, песка, соли. Также можно приобрести готовую сухую смесь в специализированном магазине. «Мертель шамотный» – экологически чистый материал, обладающий отличными характеристиками.
  2. Нарушение работы дымохода – при плохом уходе за печью тяга слабеет. Как проверить, хорошо ли выходит дым наружу? Для этого необходимо сжечь в печи осиновые дрова. Если дым будет темным, а потом светлым, все в норме. Если дым черный, нужно вычистить сажу, выдвинув незакрепленные кирпичи.
  3. Отвалившаяся топочная дверца – для устранения такой проблемы следует отбить штукатурку вокруг проема и прочистить швы. Затем аккуратно расшатываются и вынимаются кирпичи, к дверце крепится металлическая полоска и возобновляется кладка.

В ходе ремонтных работ дверцу можно заклеить скотчем. Тогда она не замажется

  1. Сгоревшая колосниковая решетка – ее нужно заменить, соблюдая правила демонтажа.

Мелкий ремонт можно сделать самостоятельно, а вот реставрацию русской печи, как и возведение отопительного сооружения, лучше доверить профессиональным мастерам, обладающим необходимыми знаниями и умениями. Тогда печь будет служить верой и правдой долгие годы!

Видео: кладем русскую печь своими руками

Понравилась статья? Поделитесь с друзьями:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
